奔驰OM642柴油机EGR系统：结构、功能测试与积碳堵塞判断

OM642柴油机通过废气再循环降低部分负荷下的氮氧化物排放。系统故障常表现为动力不足、升挡缓慢、空气质量偏差或EGR调节偏差，但EGR阀、空气流量计、节气门、增压压力、冷却器旁通和管路积碳会共同影响计算结果。

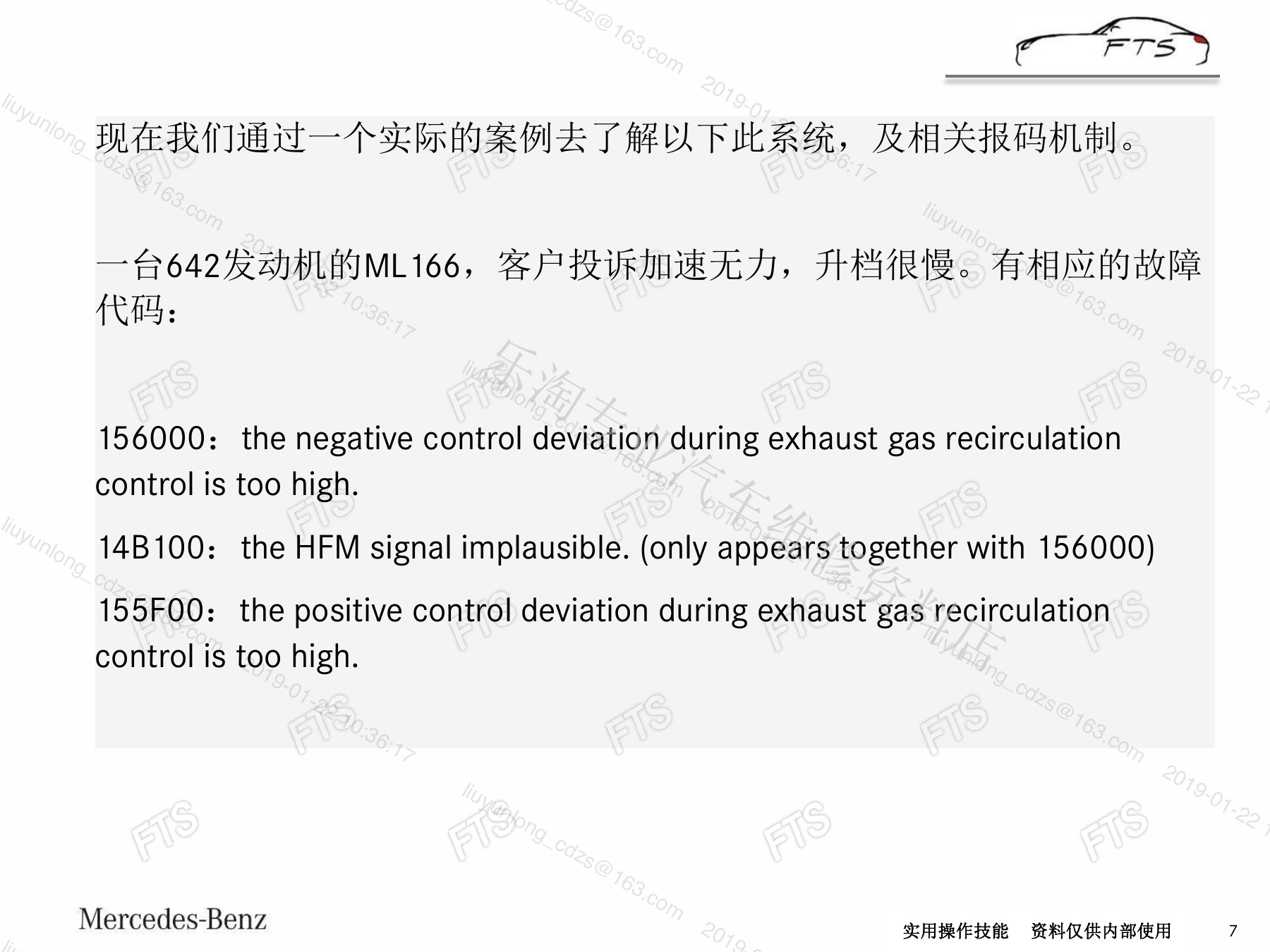

原案例来自ML 166与当时诊断版本。故障码编号、测试曲线和部件布置须按实际车型核对，本文重点保留系统逻辑与“不要只按故障码换件”的判断过程。

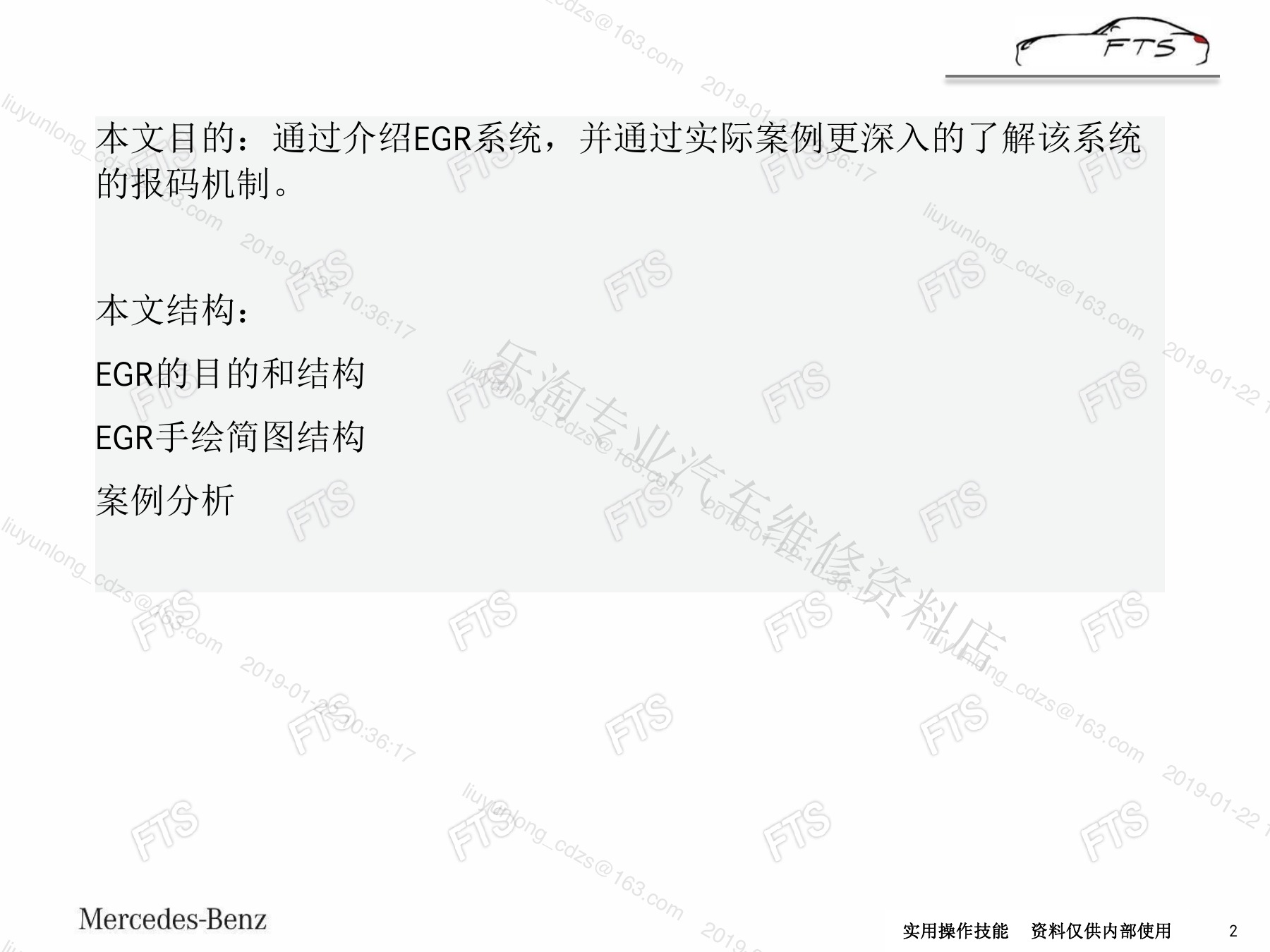

一、EGR系统目的与课程结构

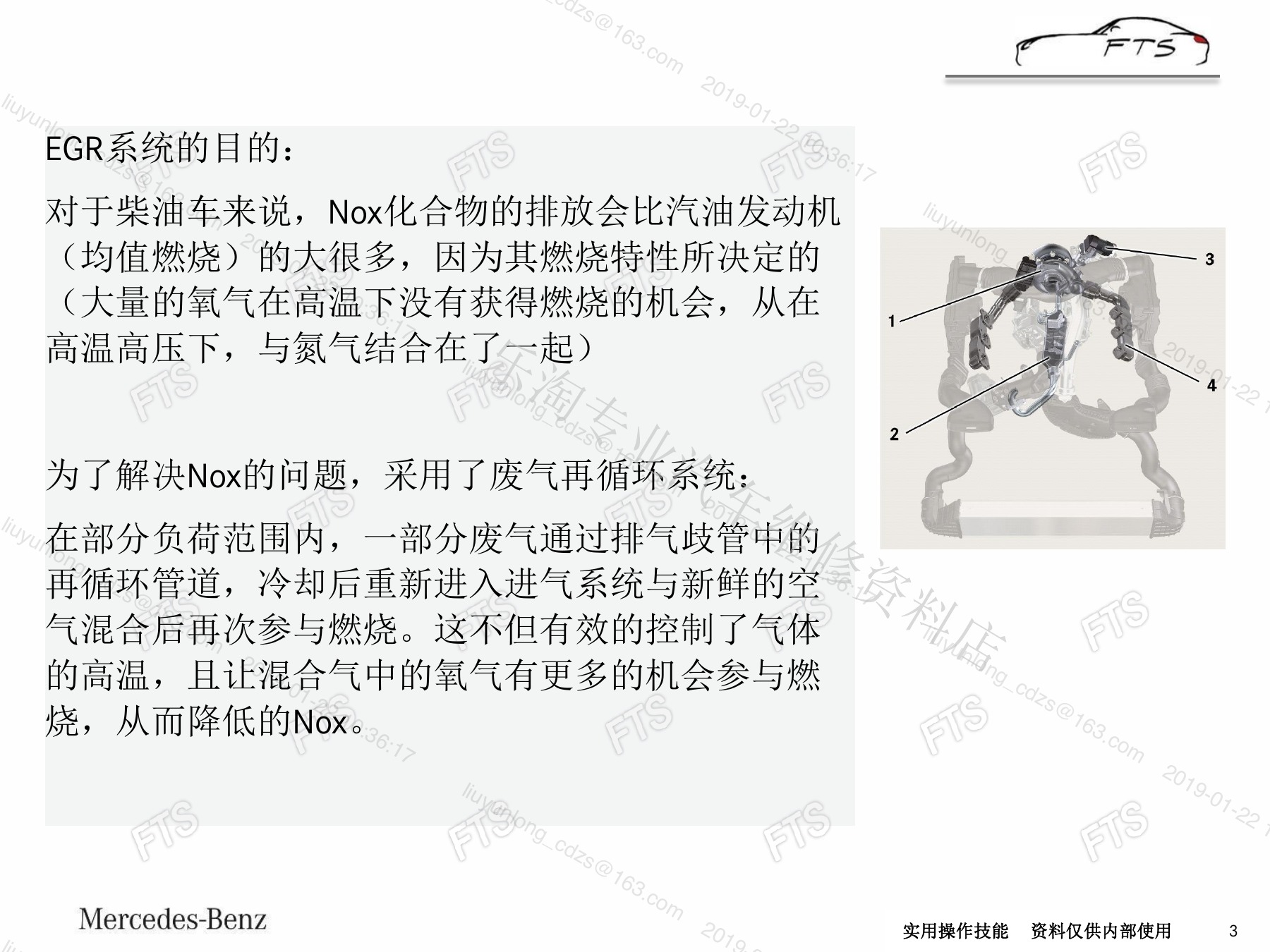

柴油机在部分负荷将计量后的废气引回进气侧，降低燃烧温度并减少NOx。控制单元需要结合新鲜空气量、废气量、增压和温度信息计算目标。

二、空气流量计、排气歧管与EGR阀

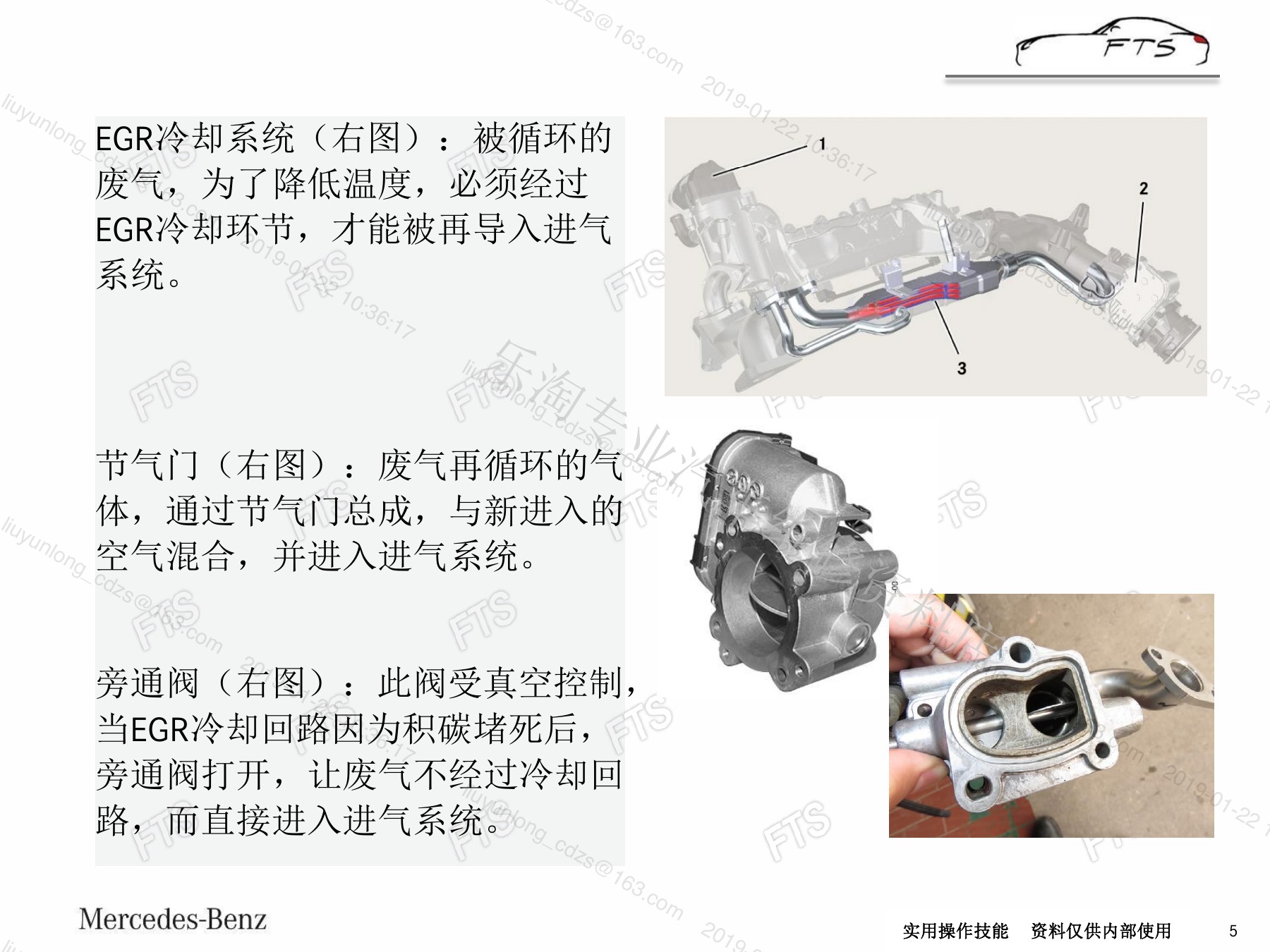

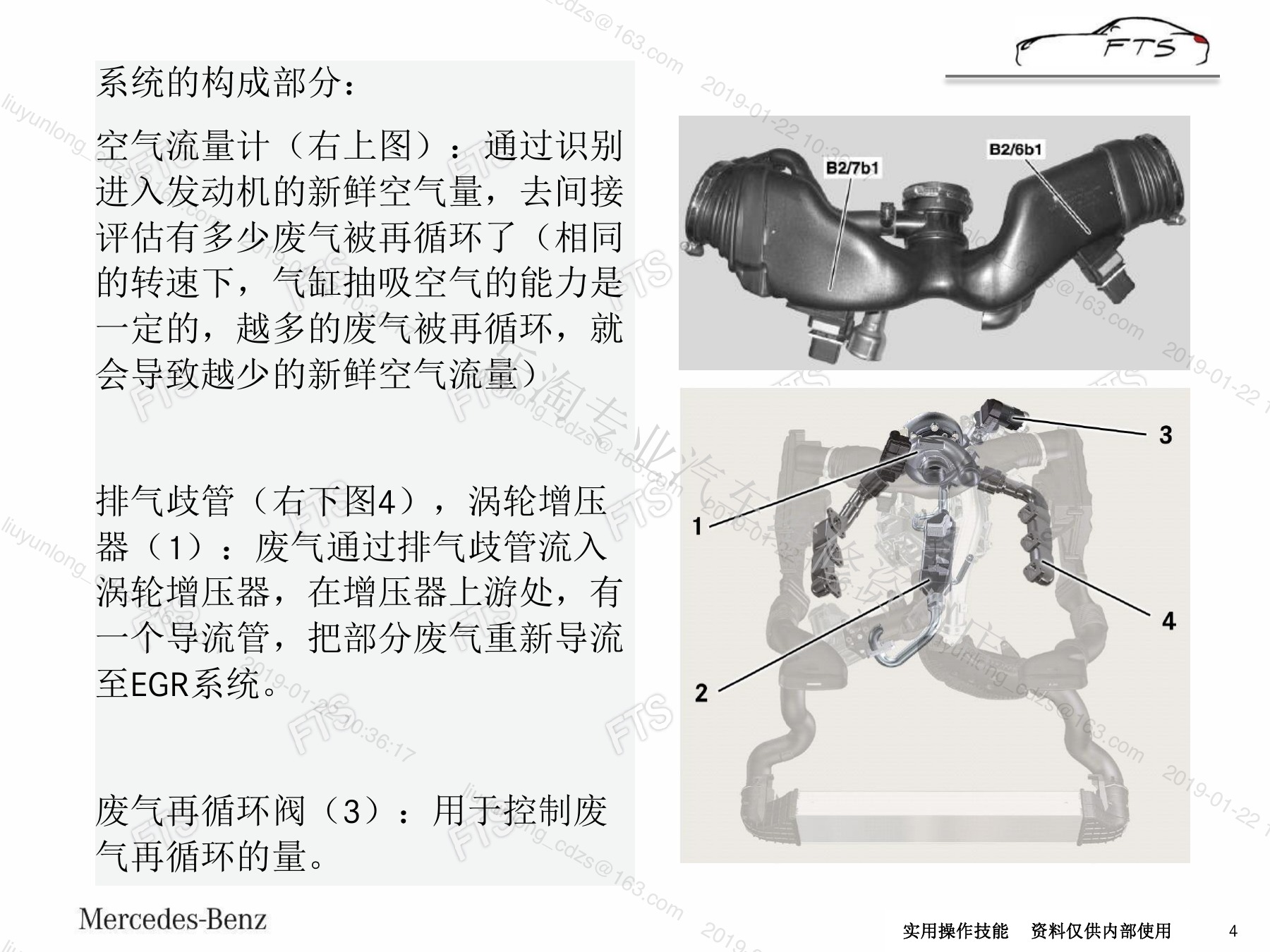

空气流量计用于估算进入发动机的新鲜空气量，EGR开启后新鲜空气占比应按控制逻辑下降。排气歧管调节、废气再循环阀、EGR冷却器、节气门和旁通阀共同决定实际流量。

三、系统结构图与信号之间的关系

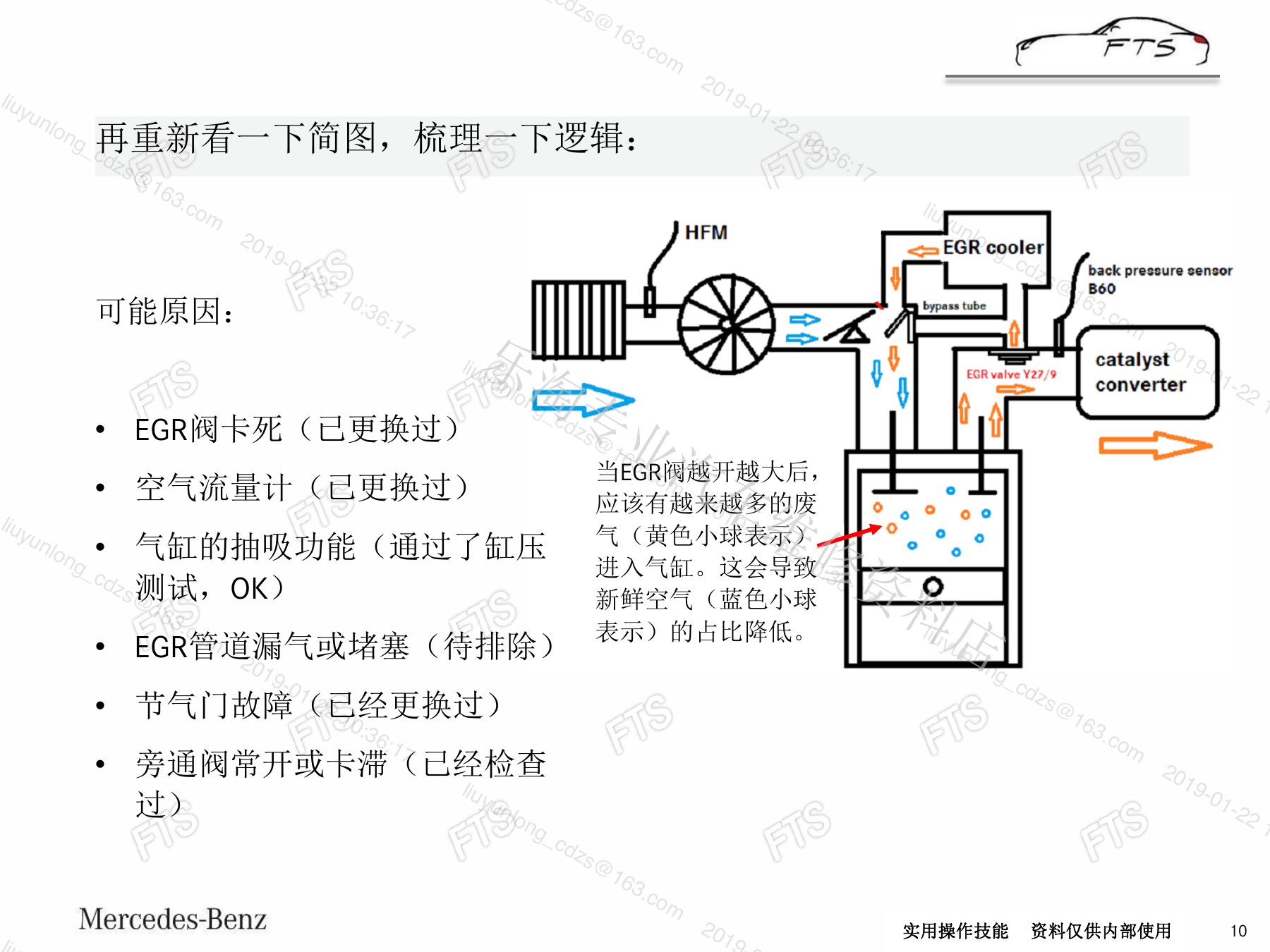

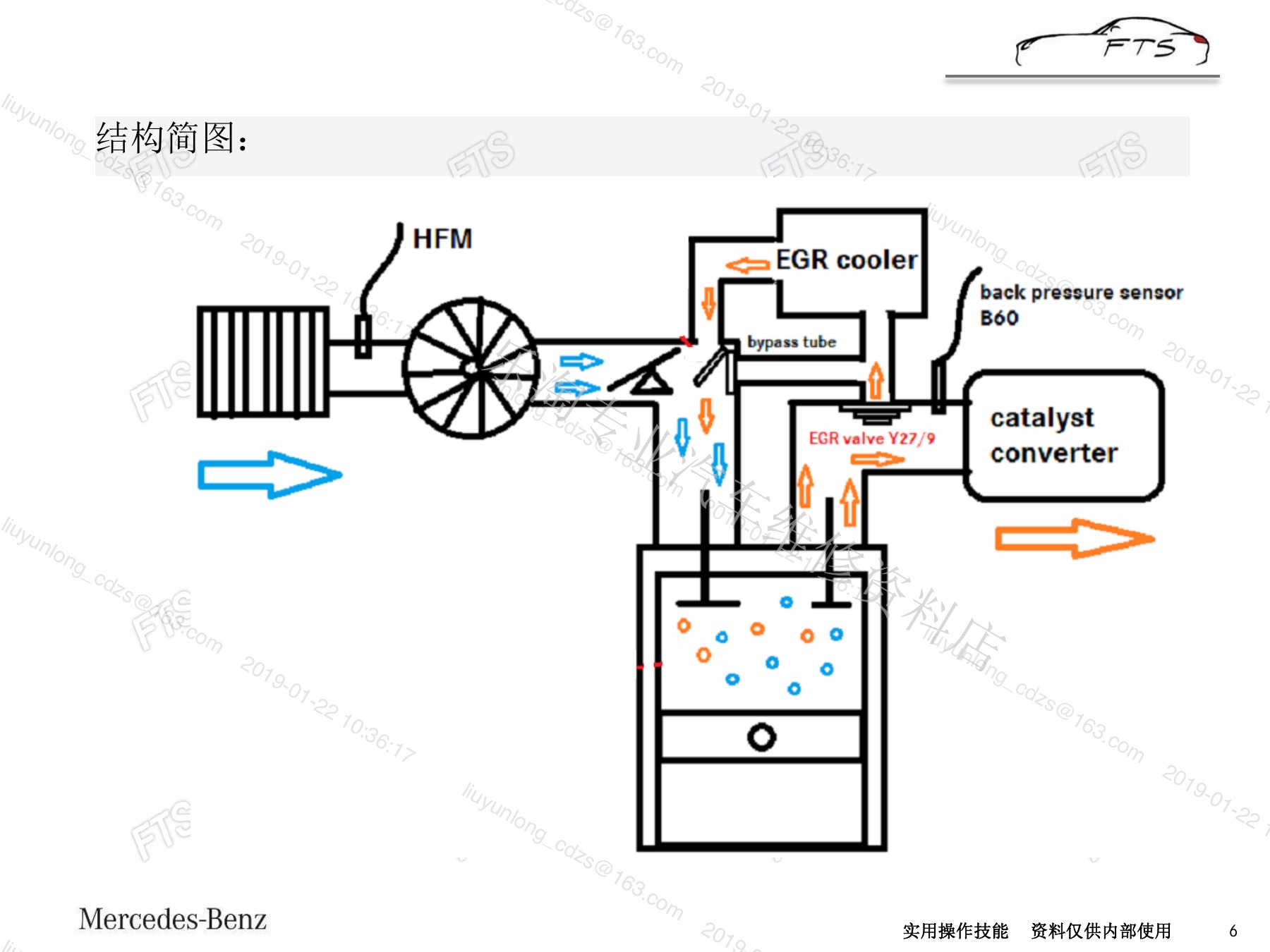

结构图把空气流量计、节气门、EGR冷却器、EGR阀、背压传感器与催化器放在同一气路中。诊断时要沿气流判断哪里可能堵塞、泄漏或测量偏差，并检查执行器供电与控制。

四、功能测试曲线与故障判断

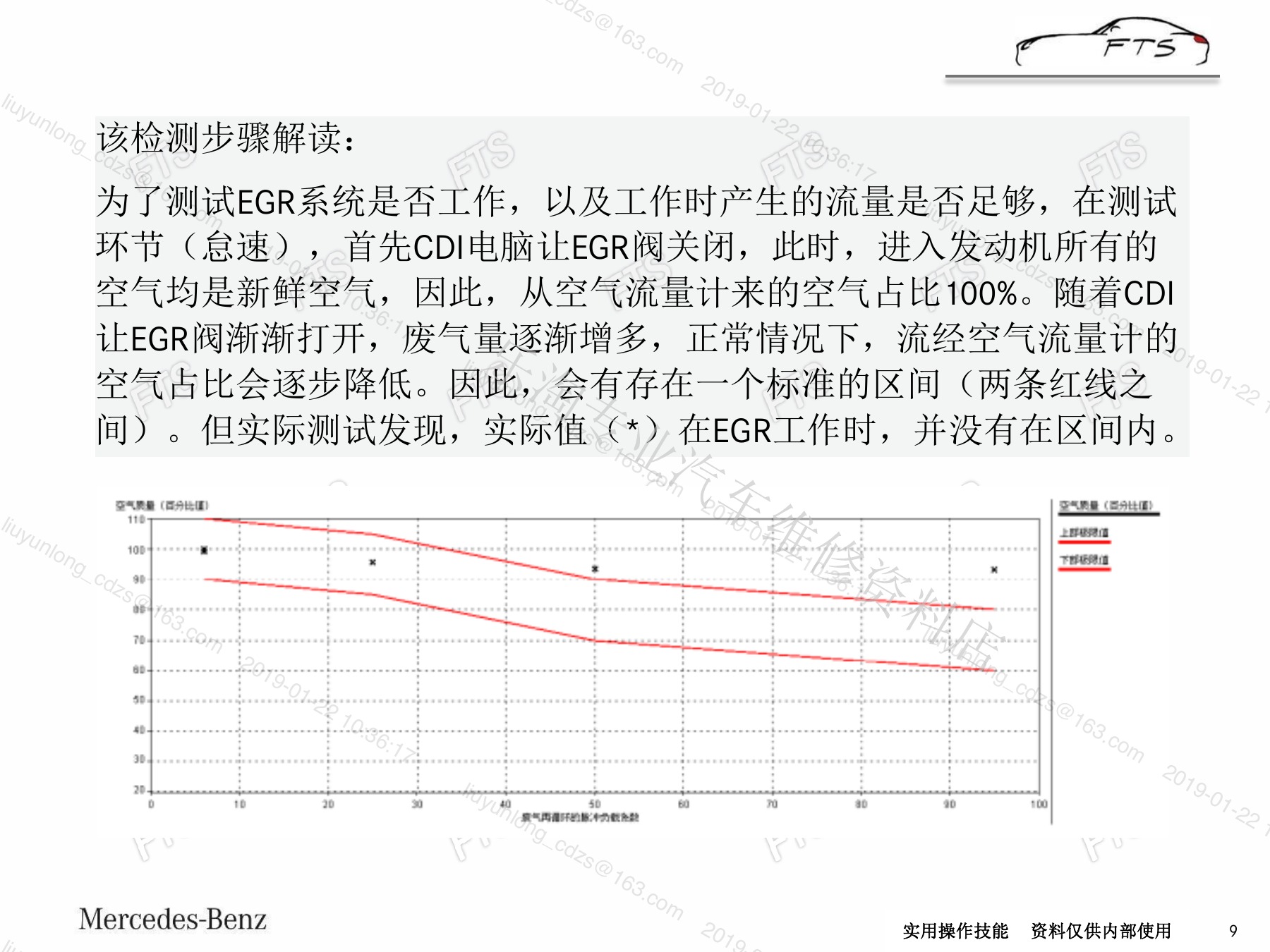

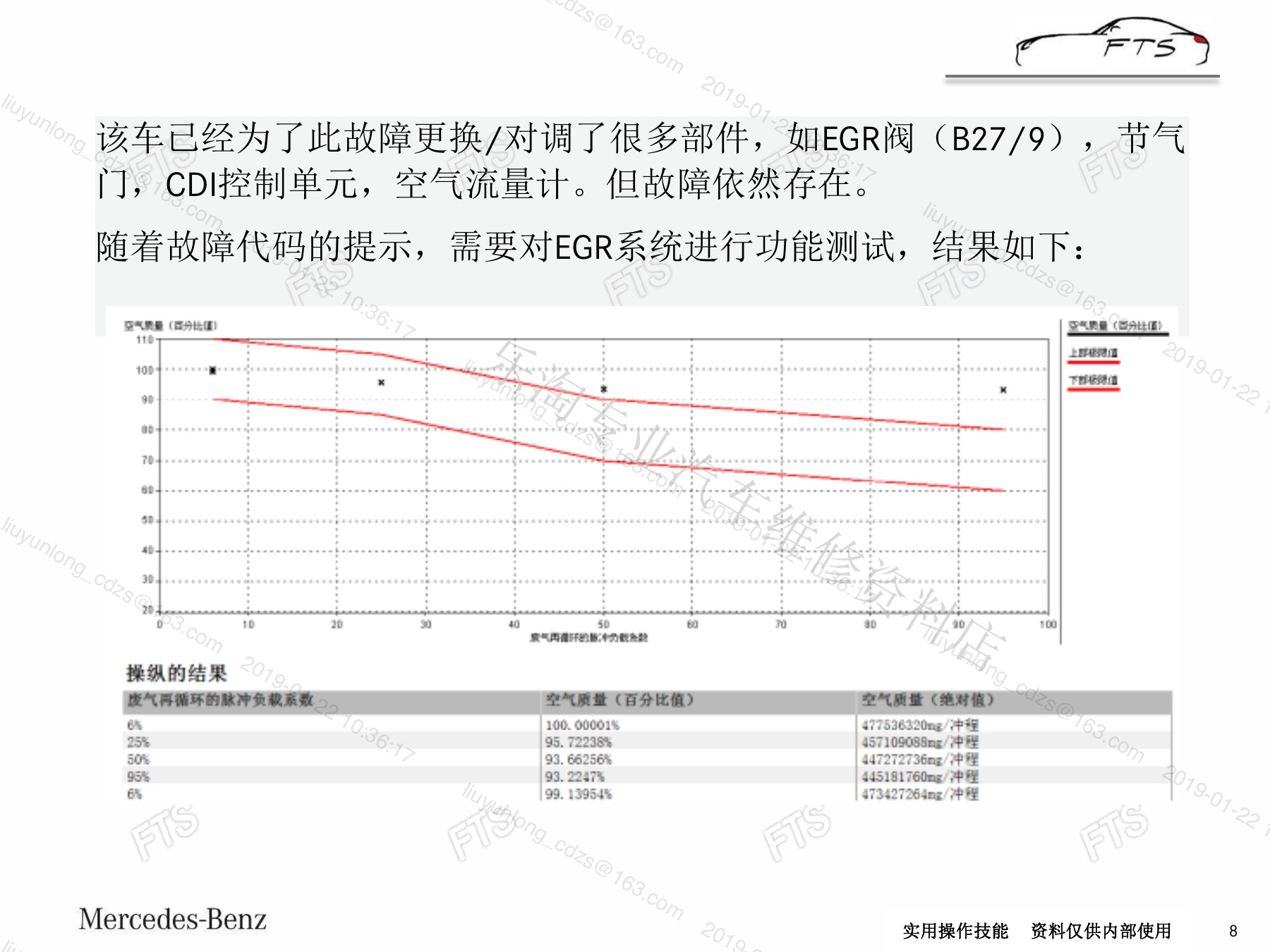

案例车辆已经更换多个部件但故障仍存在。功能测试通过主动关闭EGR并观察新鲜空气占比或空气质量变化，判断系统是否真的产生预期流量。曲线偏离既可能来自EGR阀，也可能来自空气流量计、节气门、旁通阀或EGR管道堵塞。

进行主动测试前应确认发动机工况满足条件，并把目标、实际、执行器状态和相关压力温度同时记录。单个曲线点不能独立证明某个部件损坏。

五、积碳堵塞案例与维修后验证

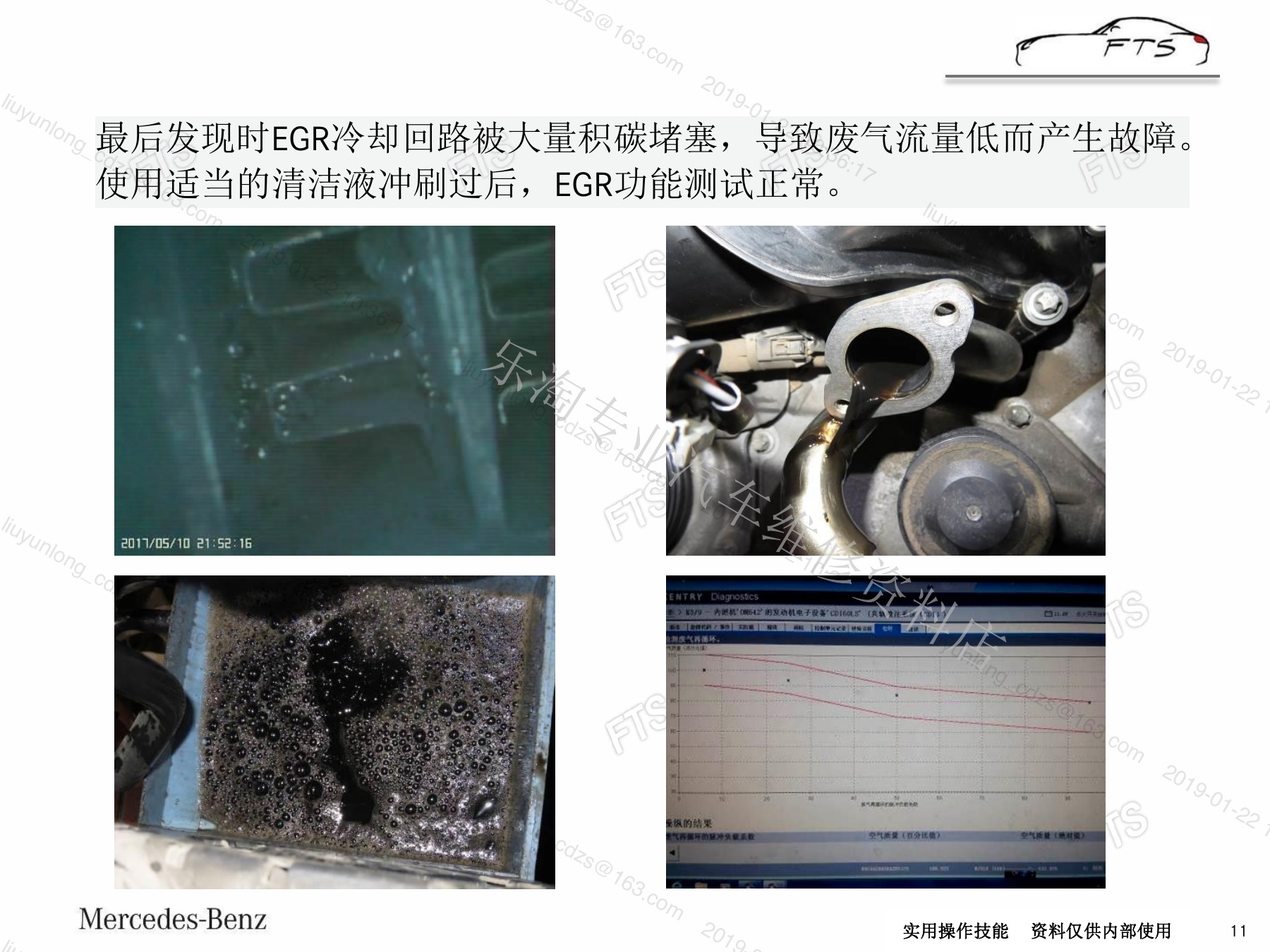

最终检查发现EGR冷却回路被大量积碳堵塞，导致废气流量不足。清洁或更换后还需确认相关管路、冷却器、阀门和进气系统没有残留堵塞，并在相同条件下重新执行功能测试和路试。
