奔驰W177 A级售后内训讲师资料：整车检查、动力底盘、MBUX与驾驶辅助

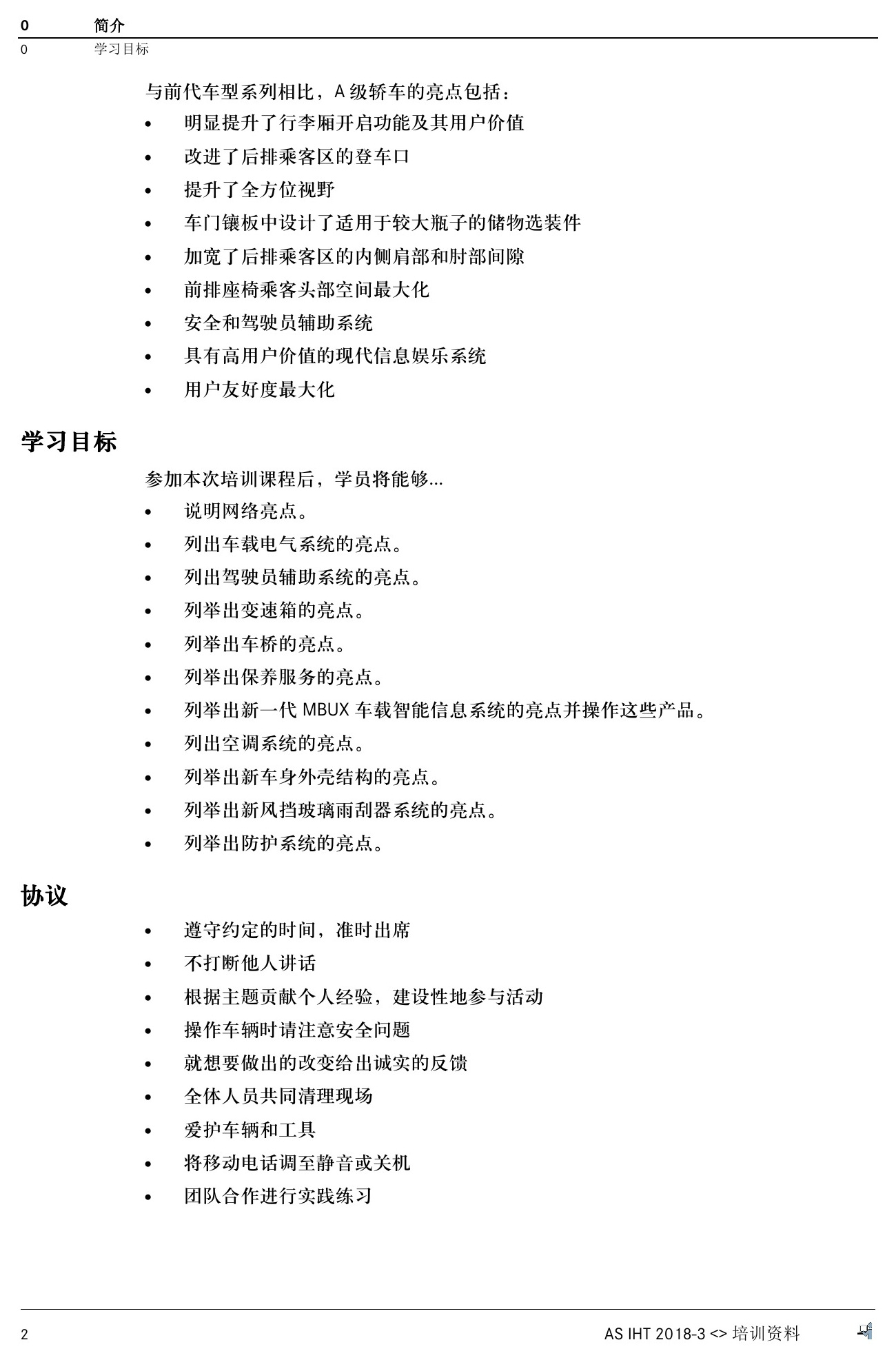

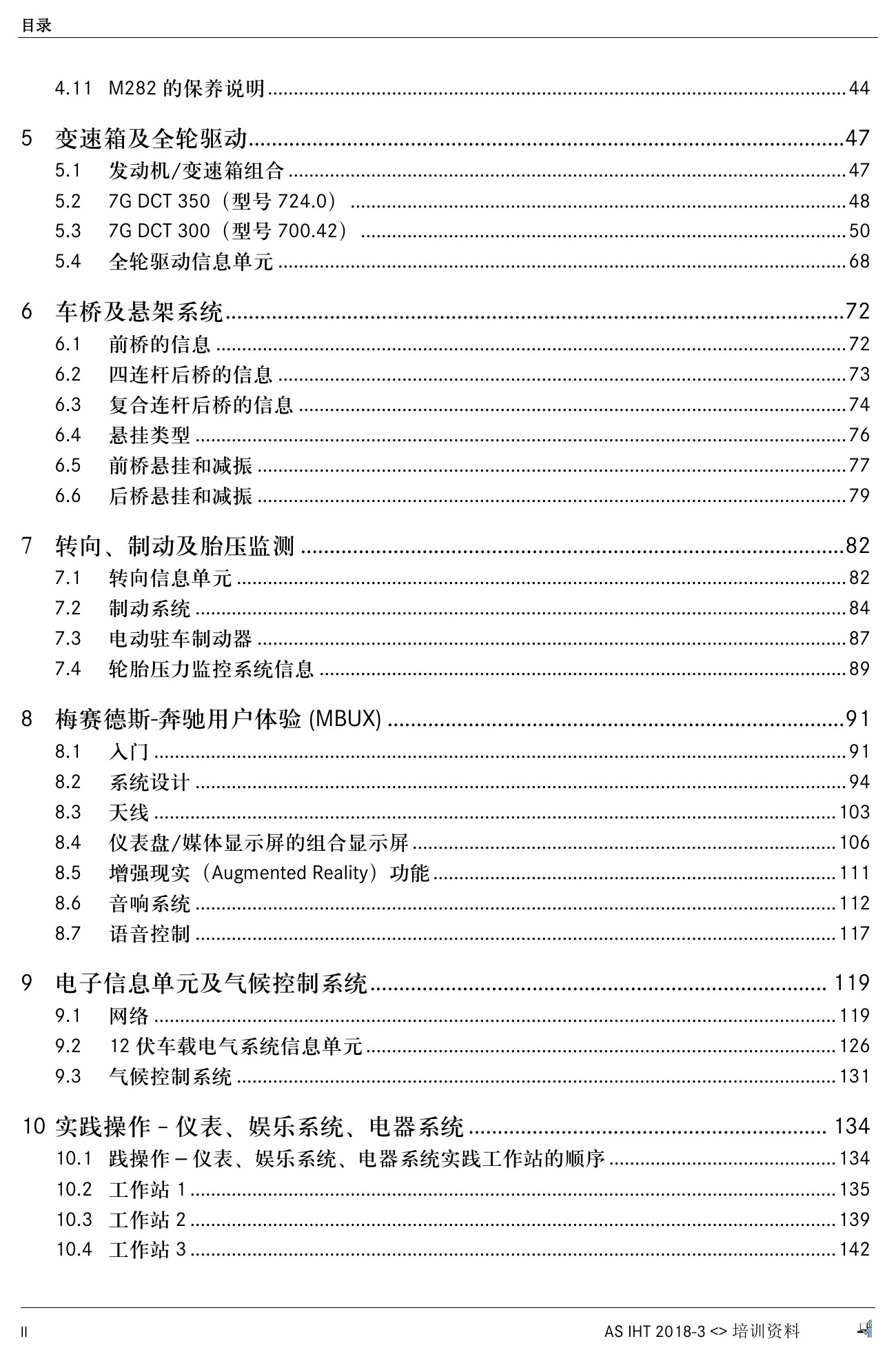

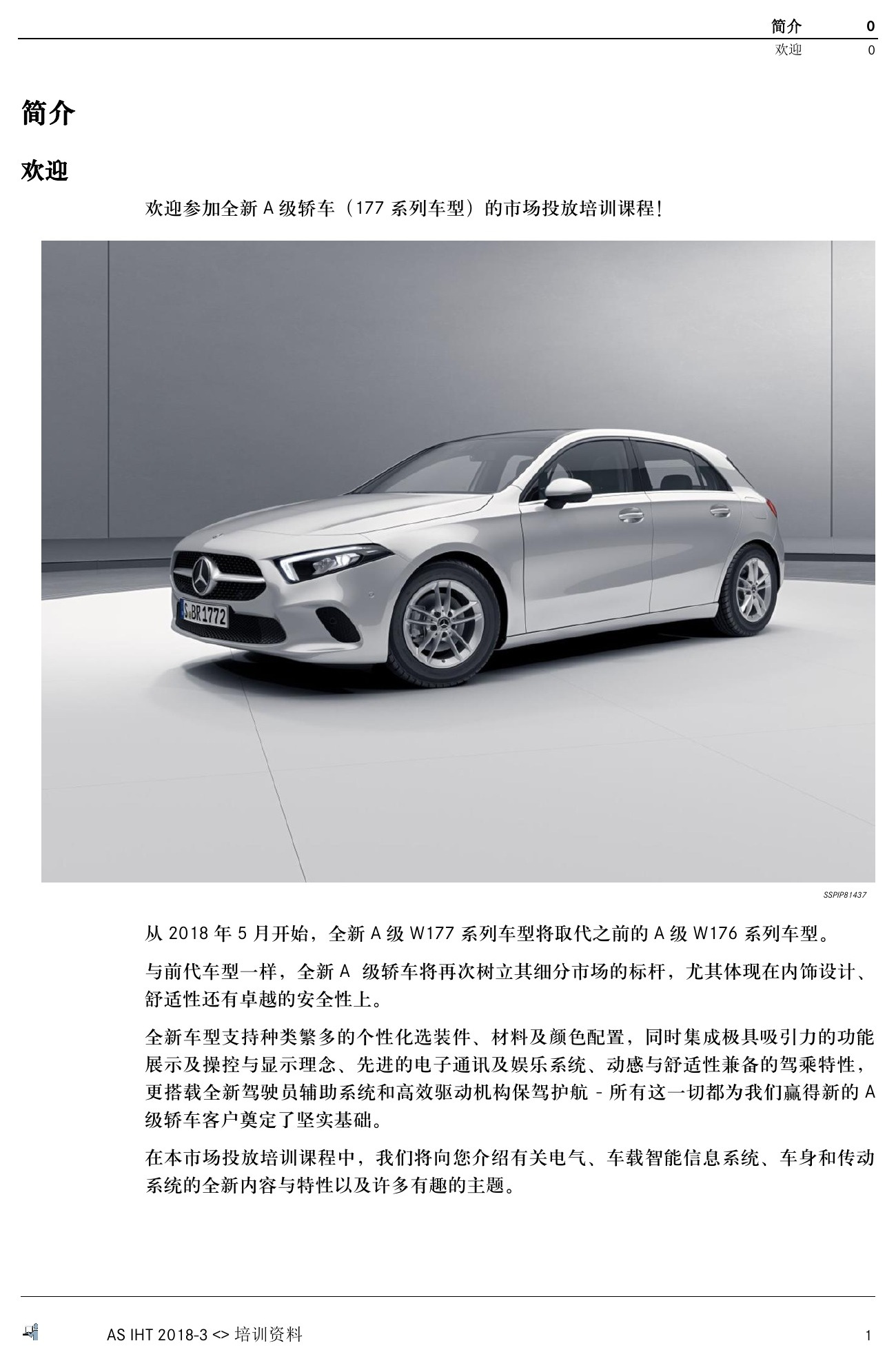

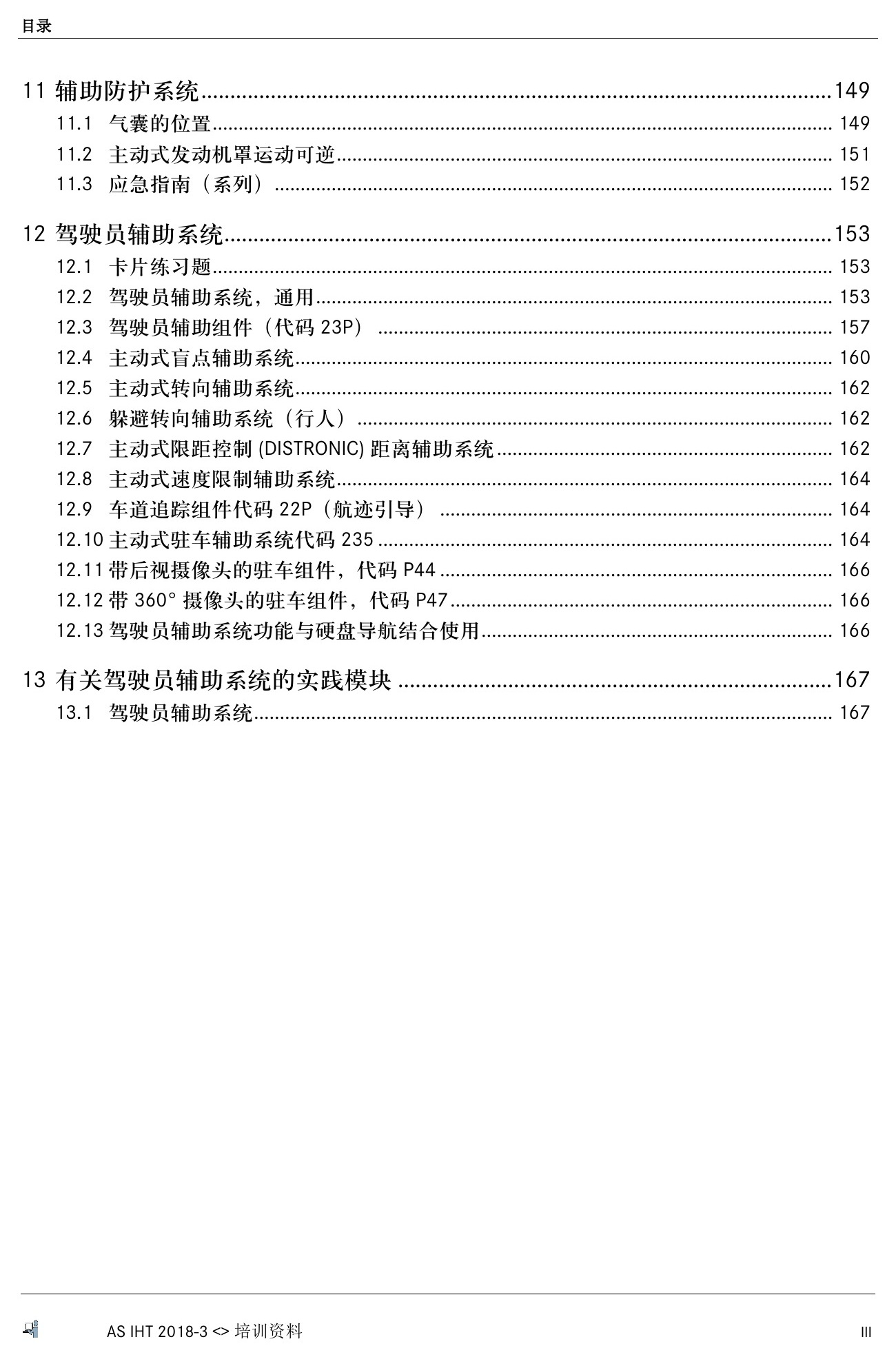

一、资料范围、目录与学习目标

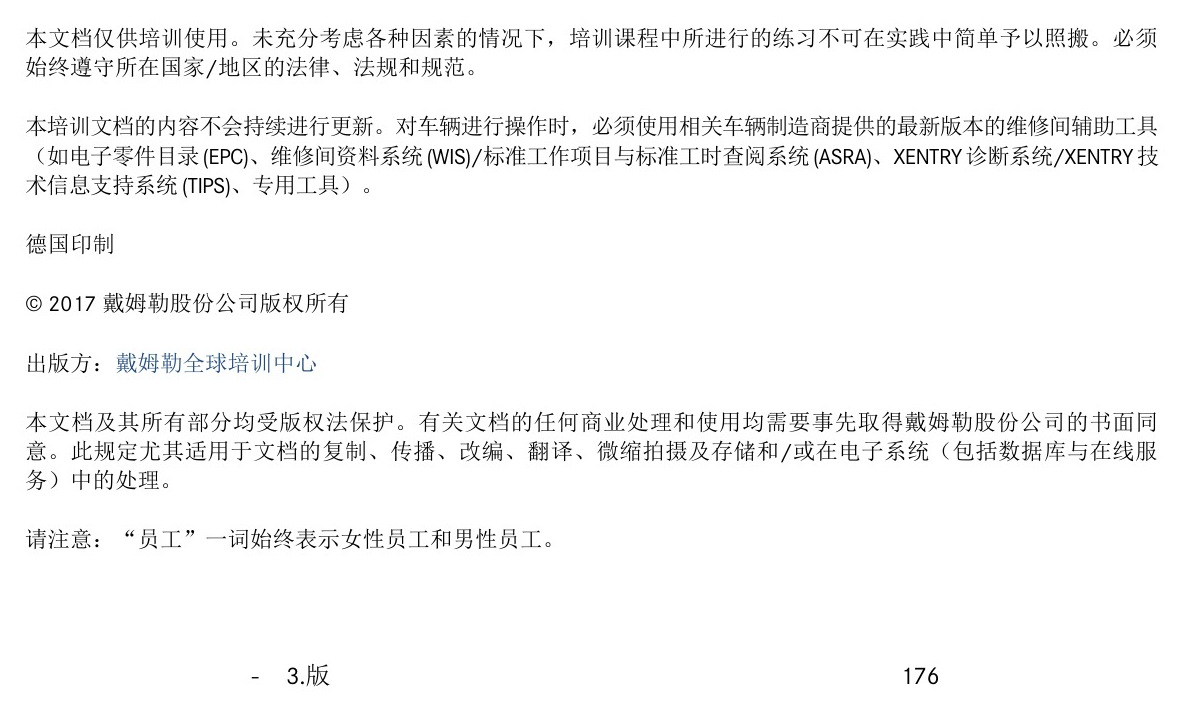

本篇采用176页讲师讲义作为完整版本，162页学员版内容被其覆盖，因此不再重复上传。讲师版保留了红字提示、练习参考和课堂组织信息；原PDF第6页为纯空白页，实际发布175个有效页面。

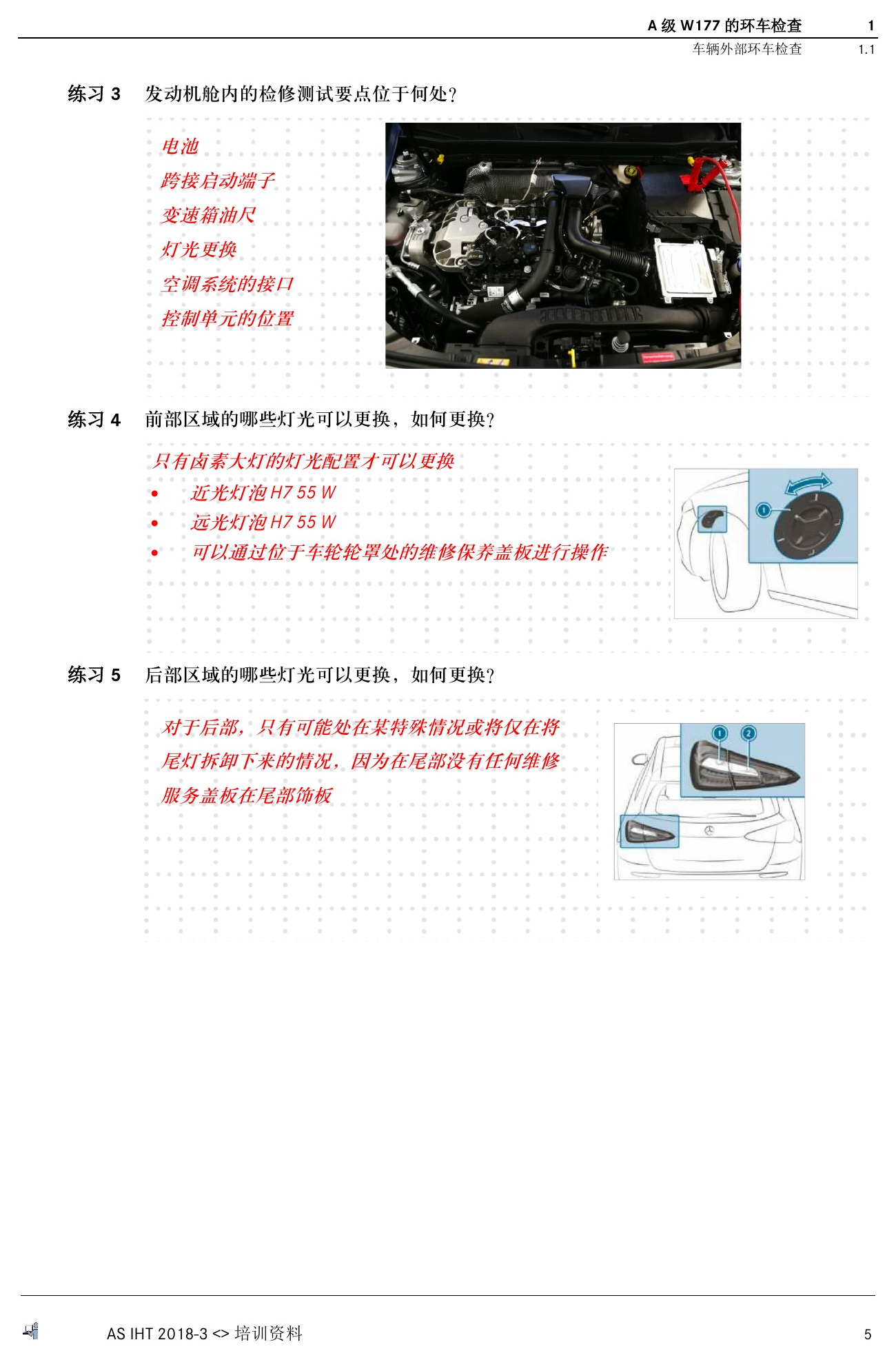

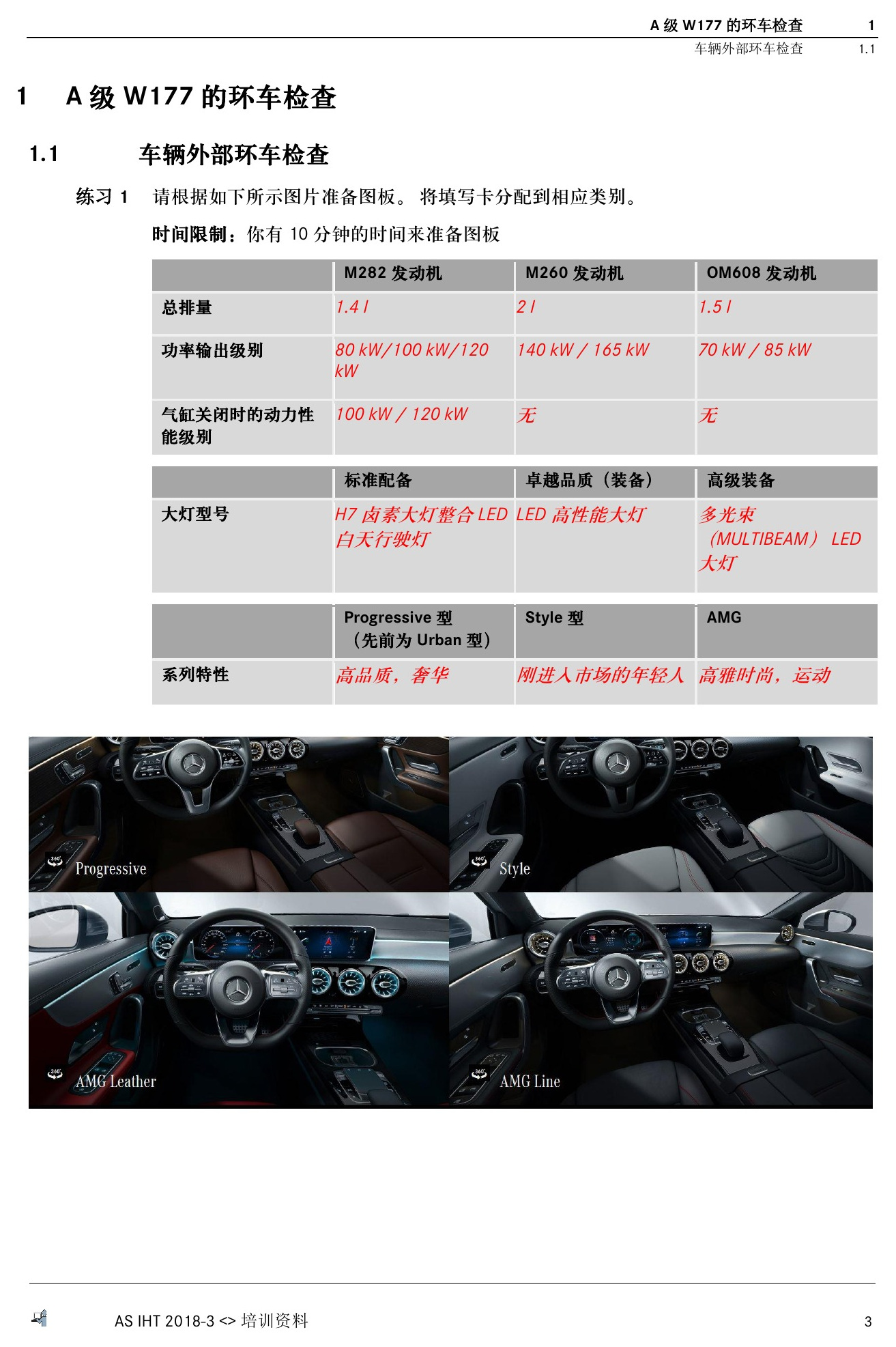

二、W177环车检查

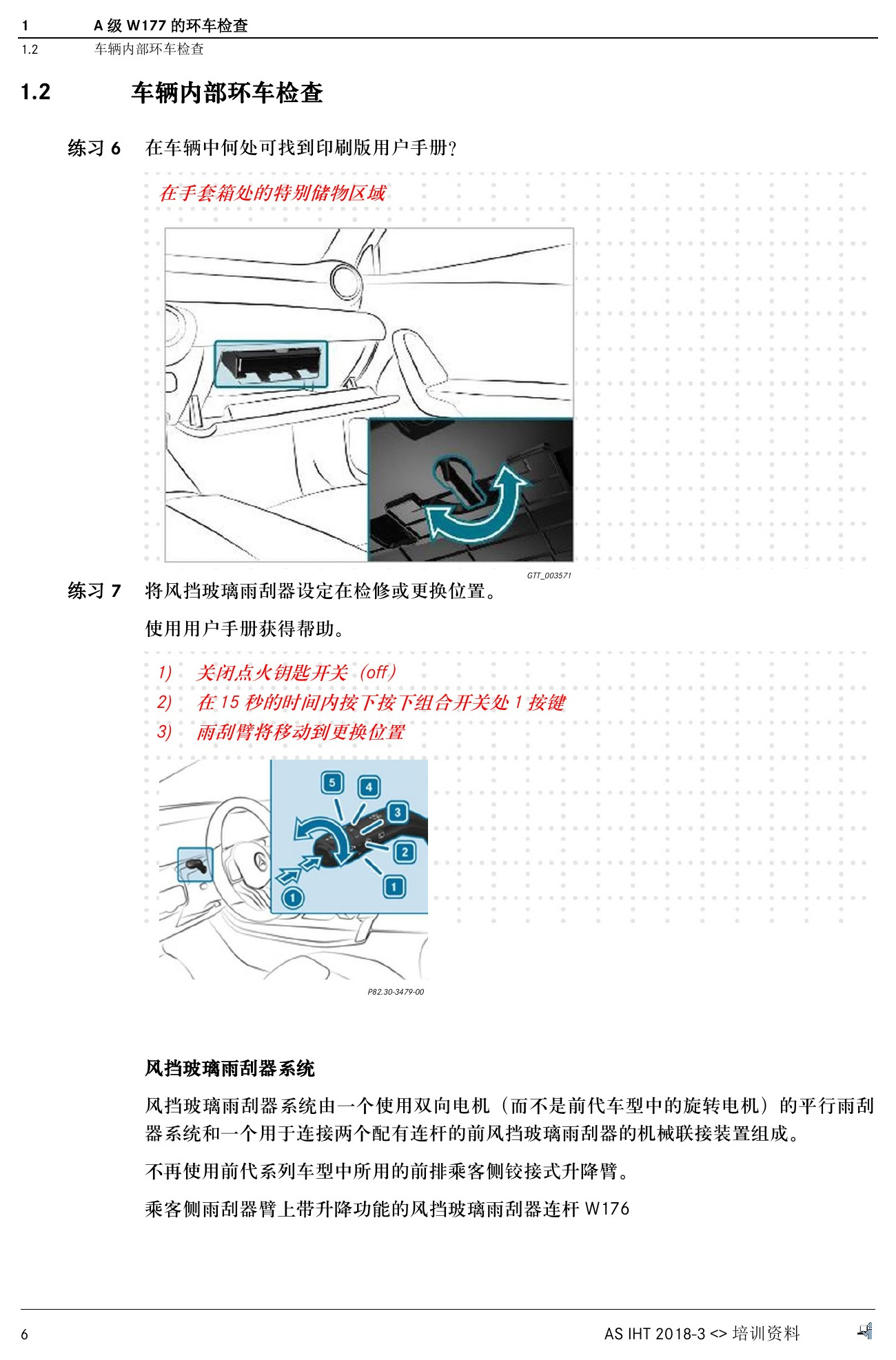

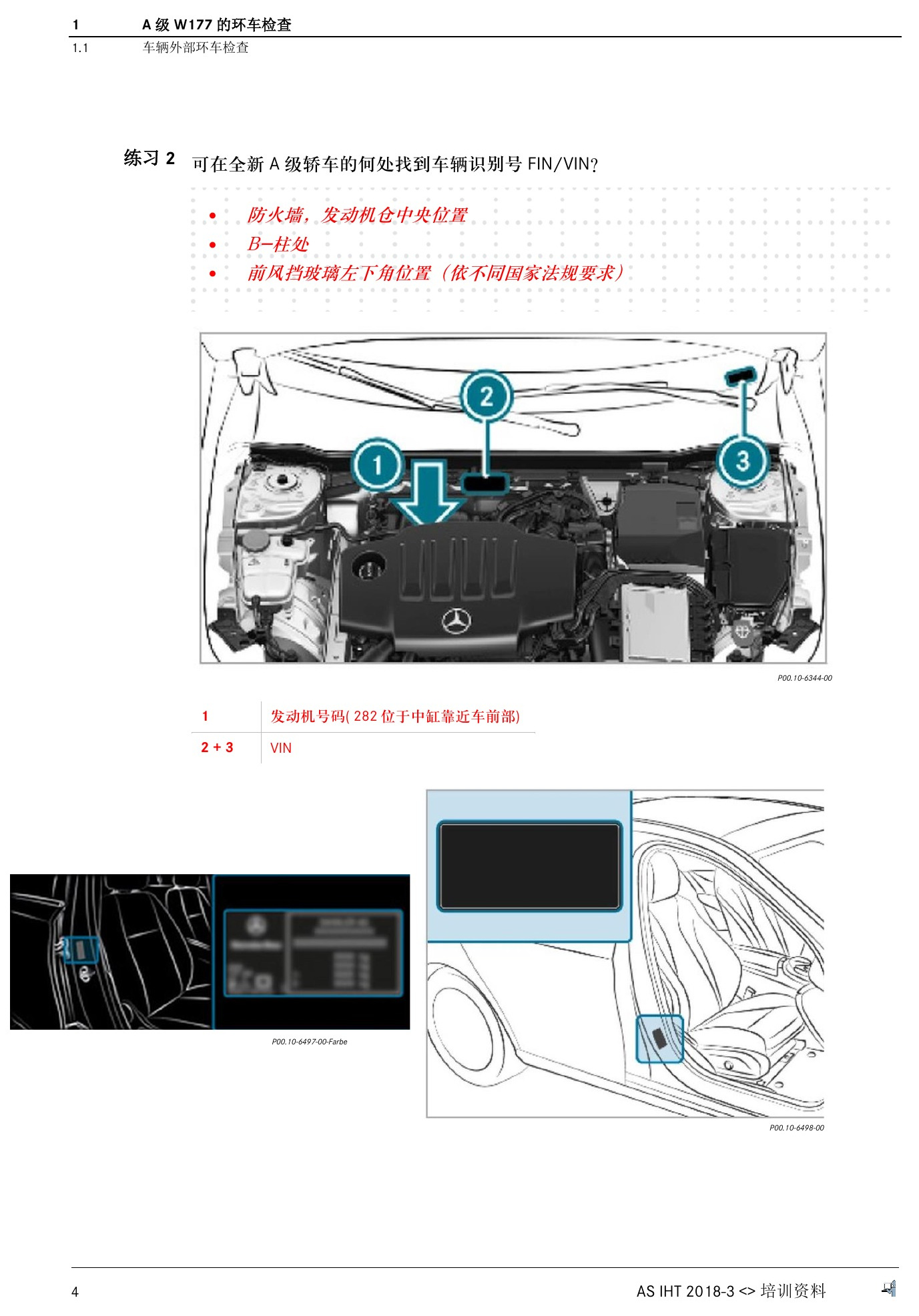

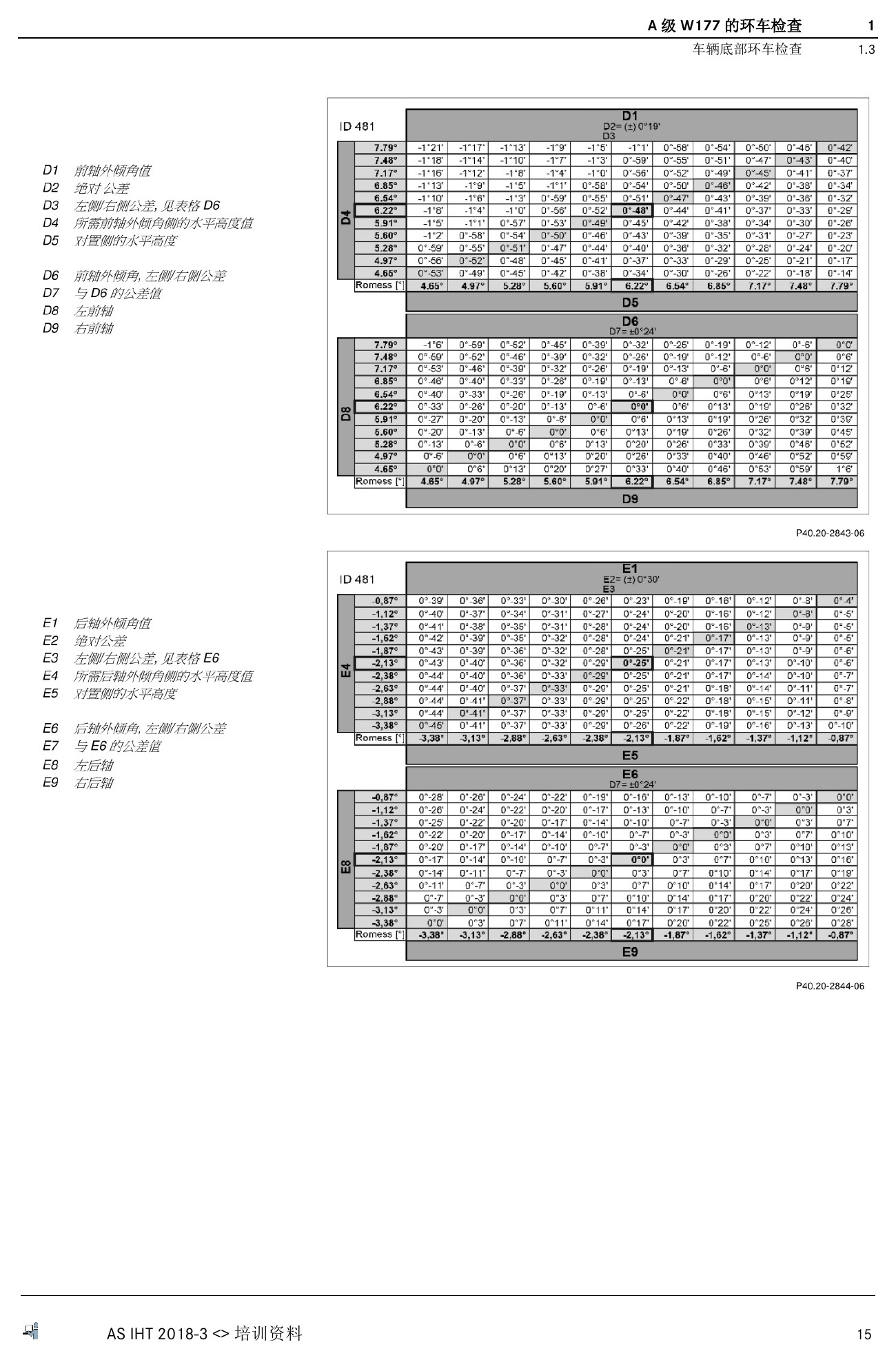

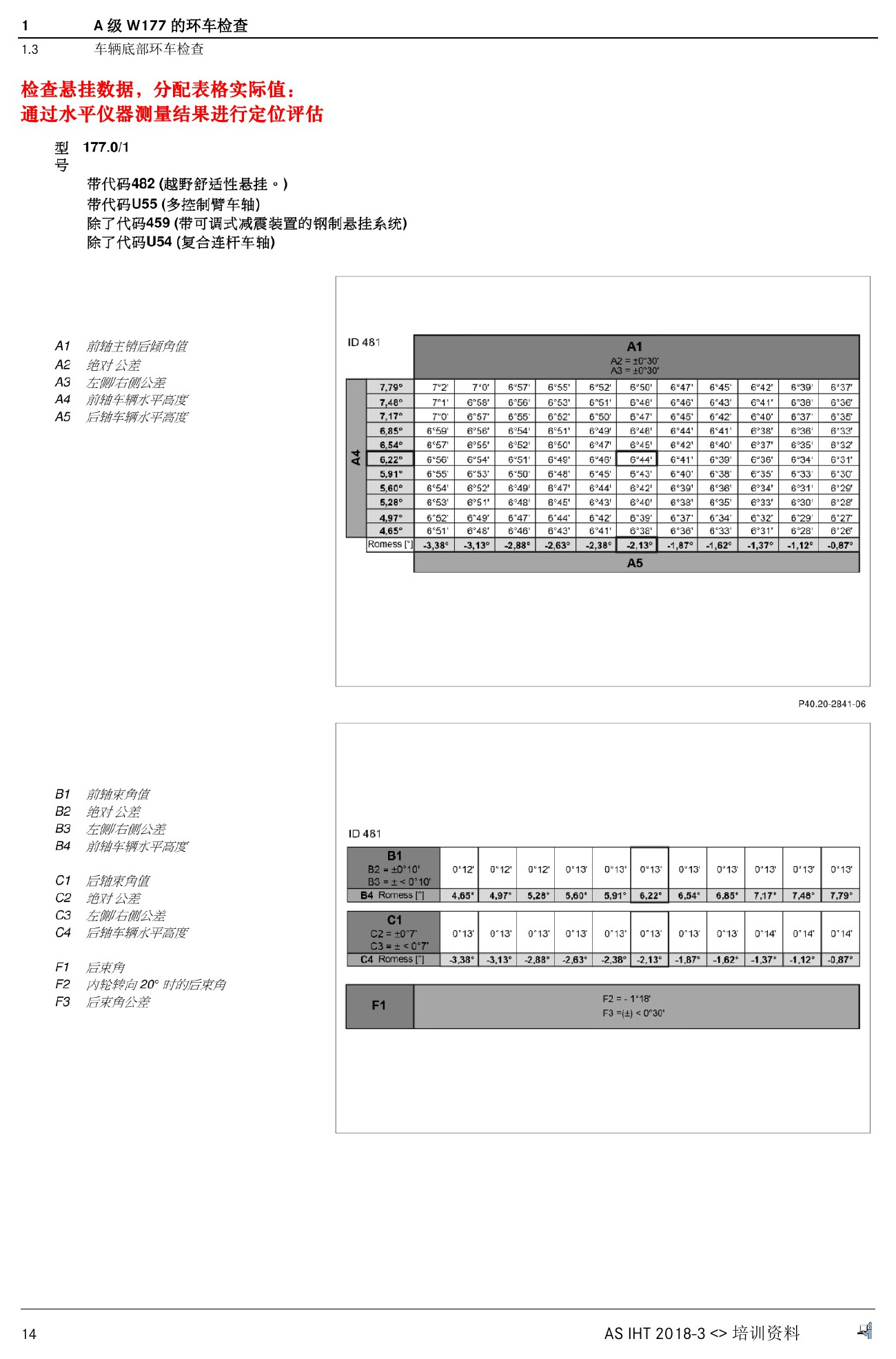

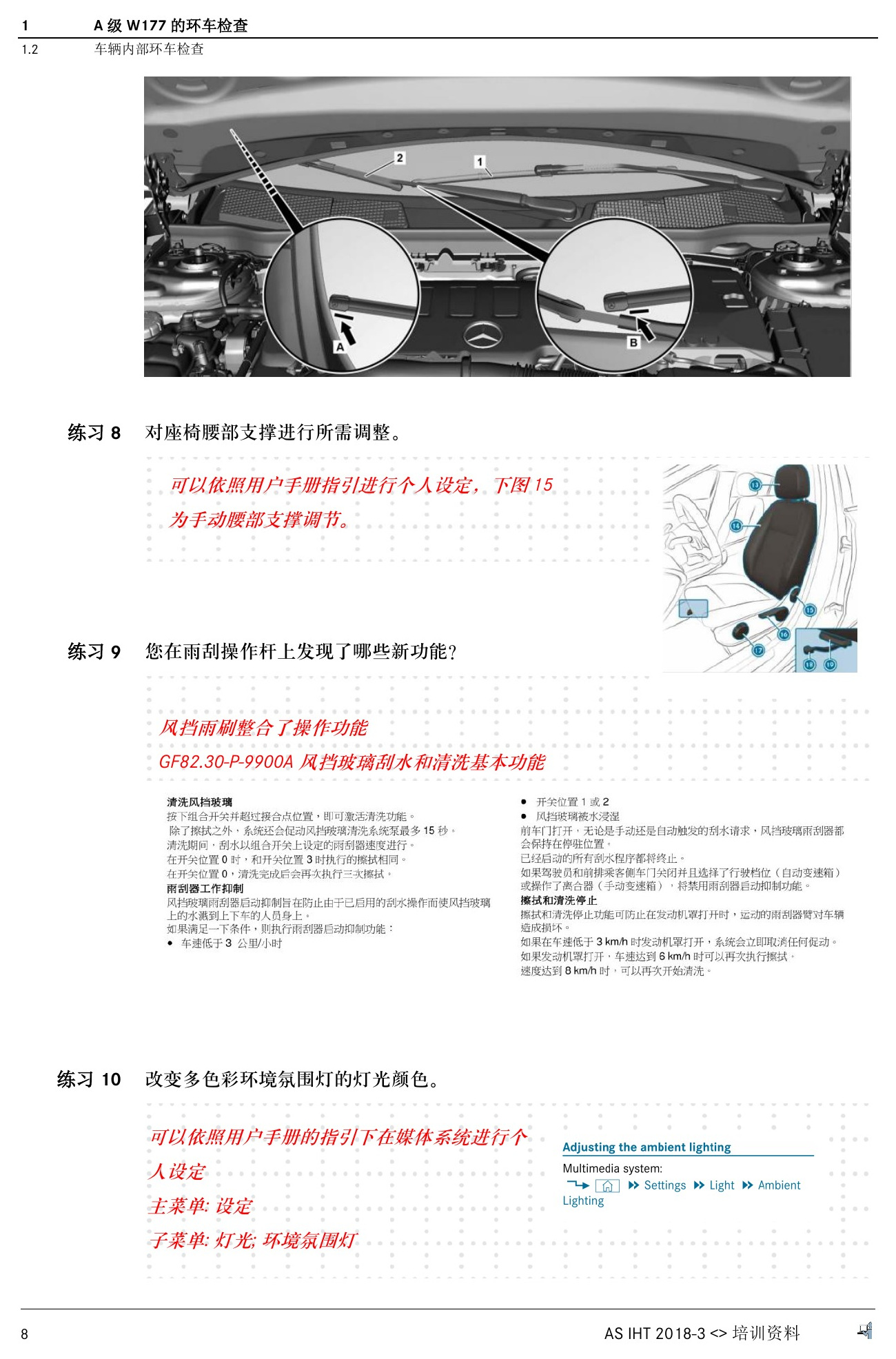

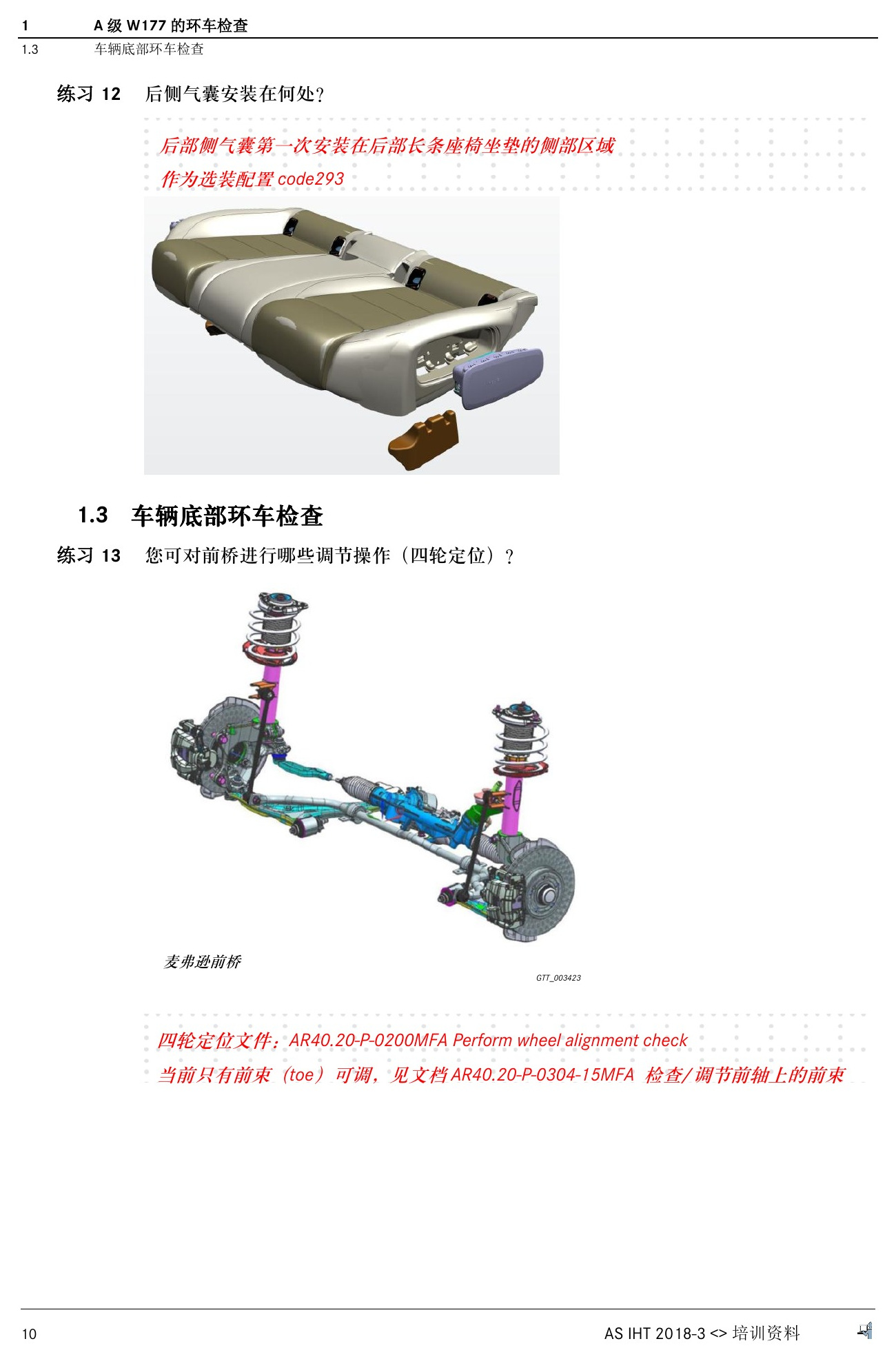

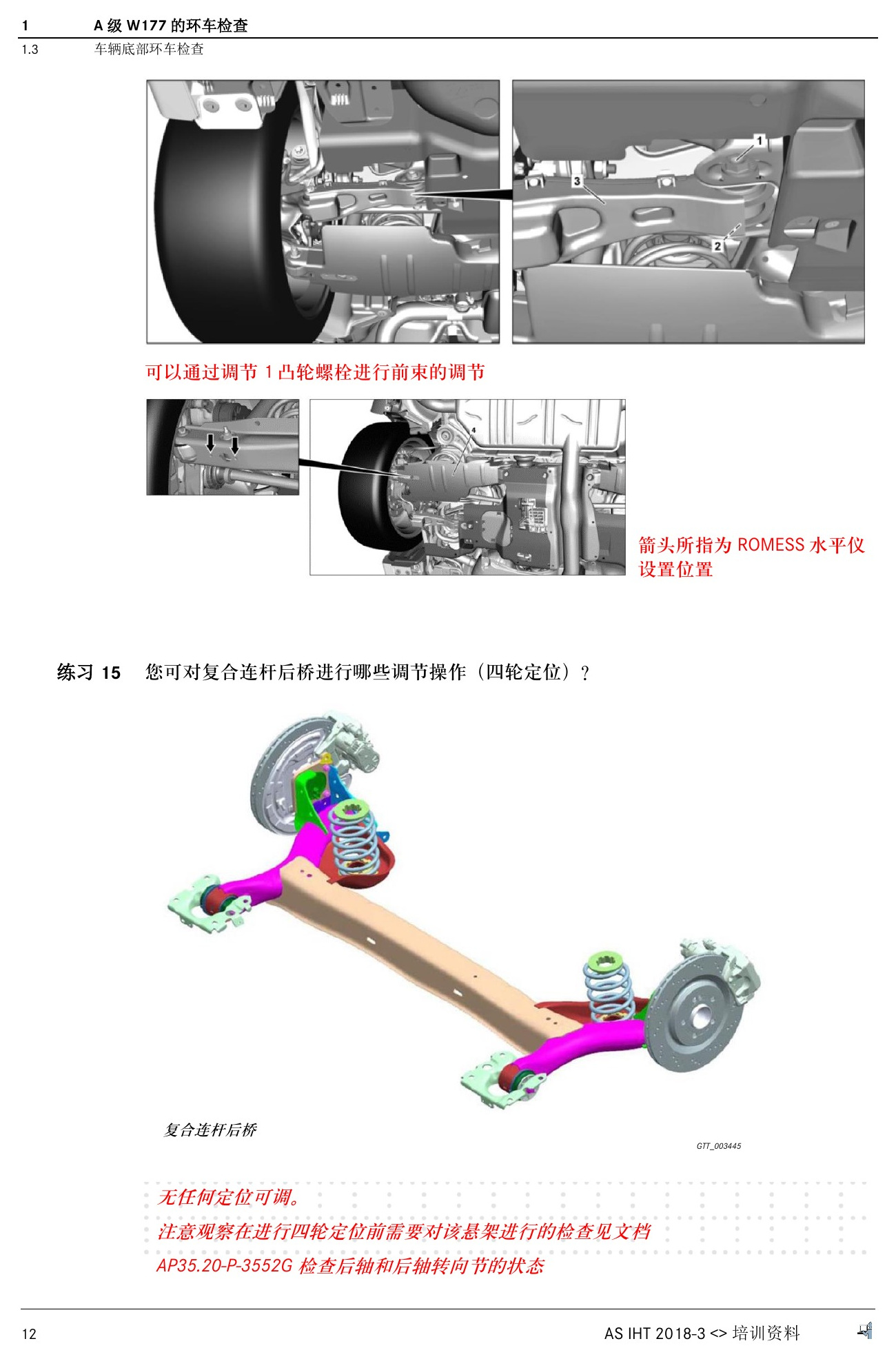

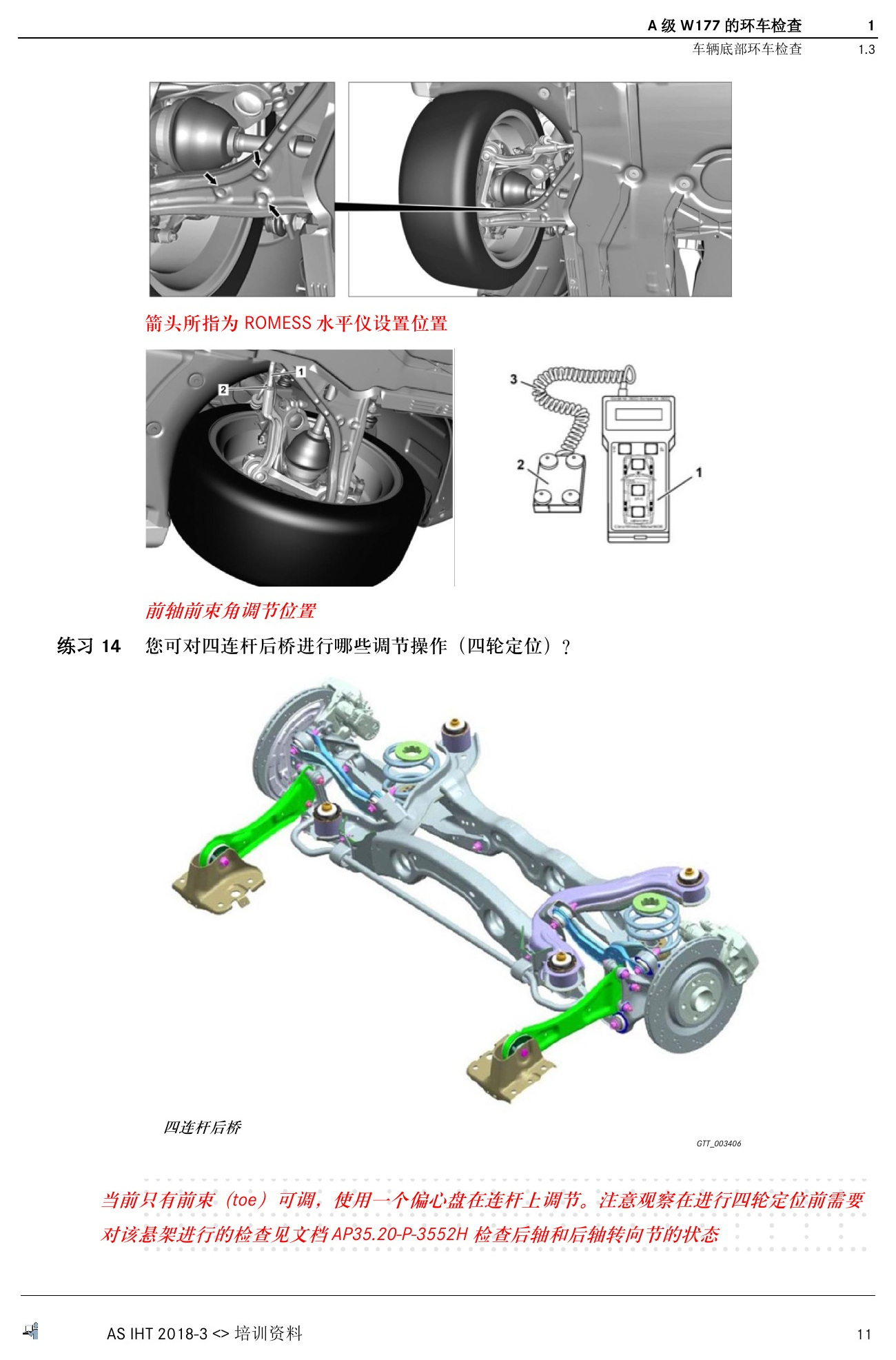

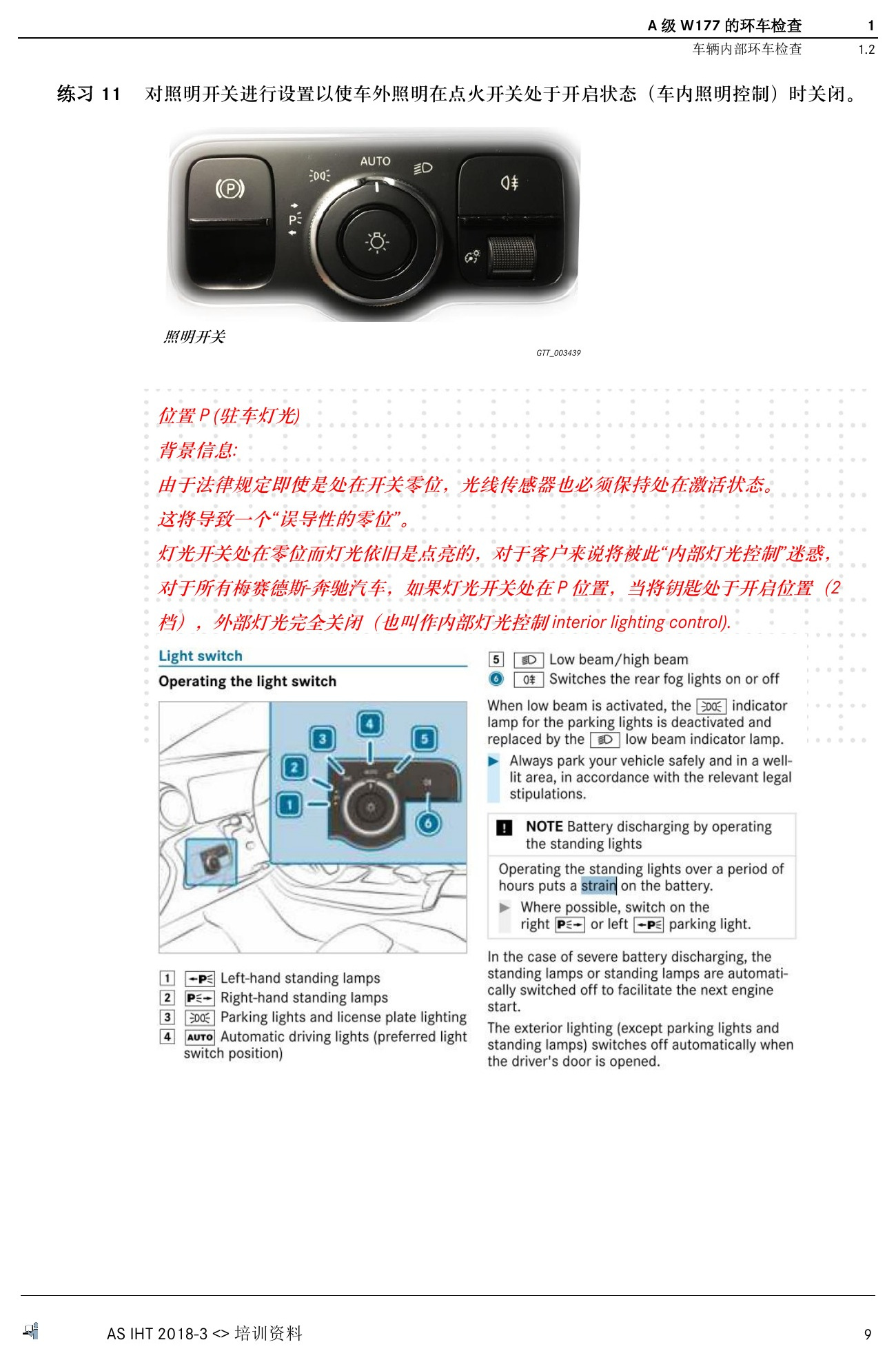

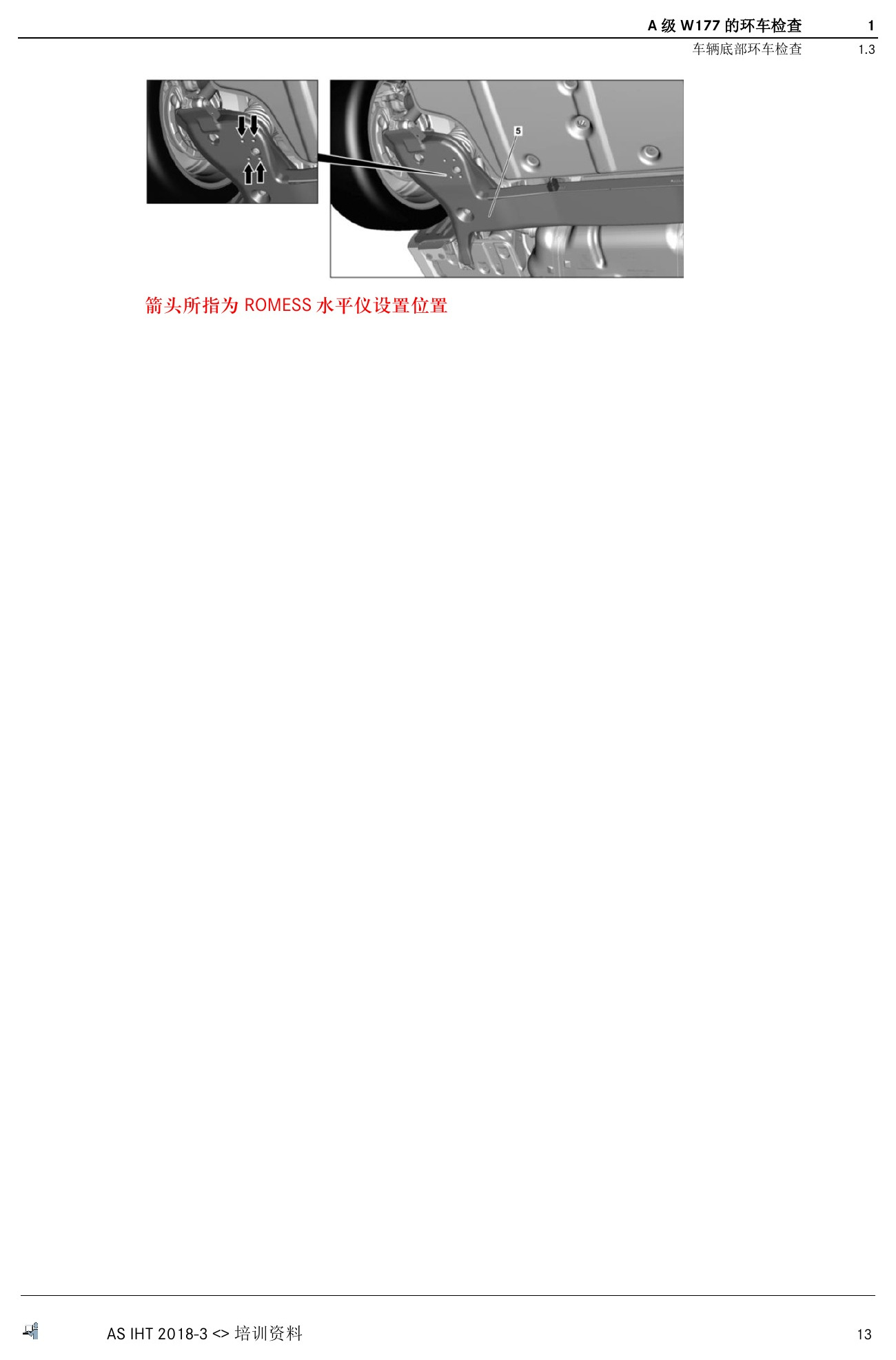

环车检查按车辆外部、内部和底部展开，包含部件识别、车身与照明、座舱功能、举升点、底盘结构以及悬架数据定位练习。讲师版红字内容是原资料中的课堂提示，不是本文另行补写。

三、拆装操作视频学习任务

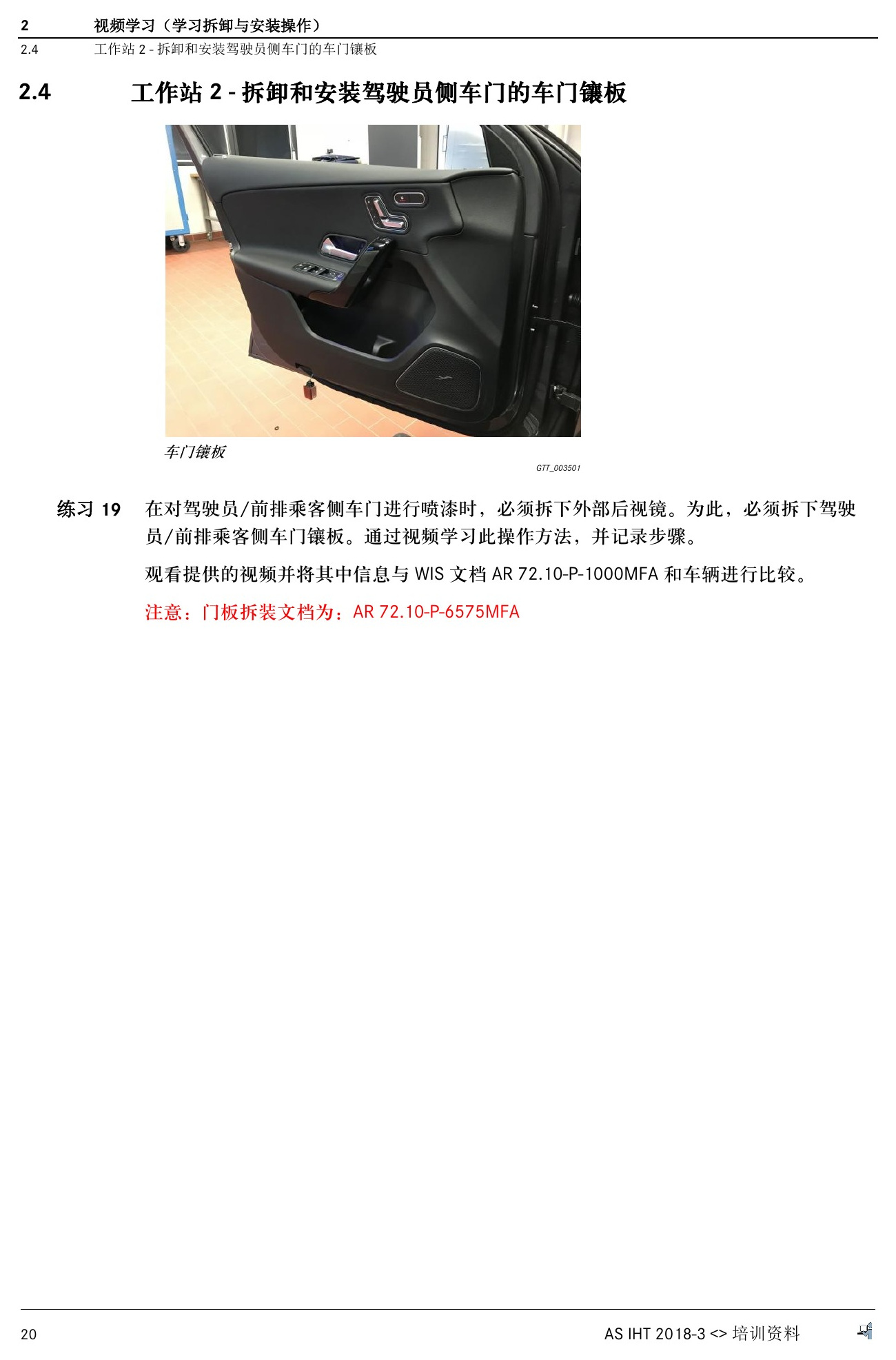

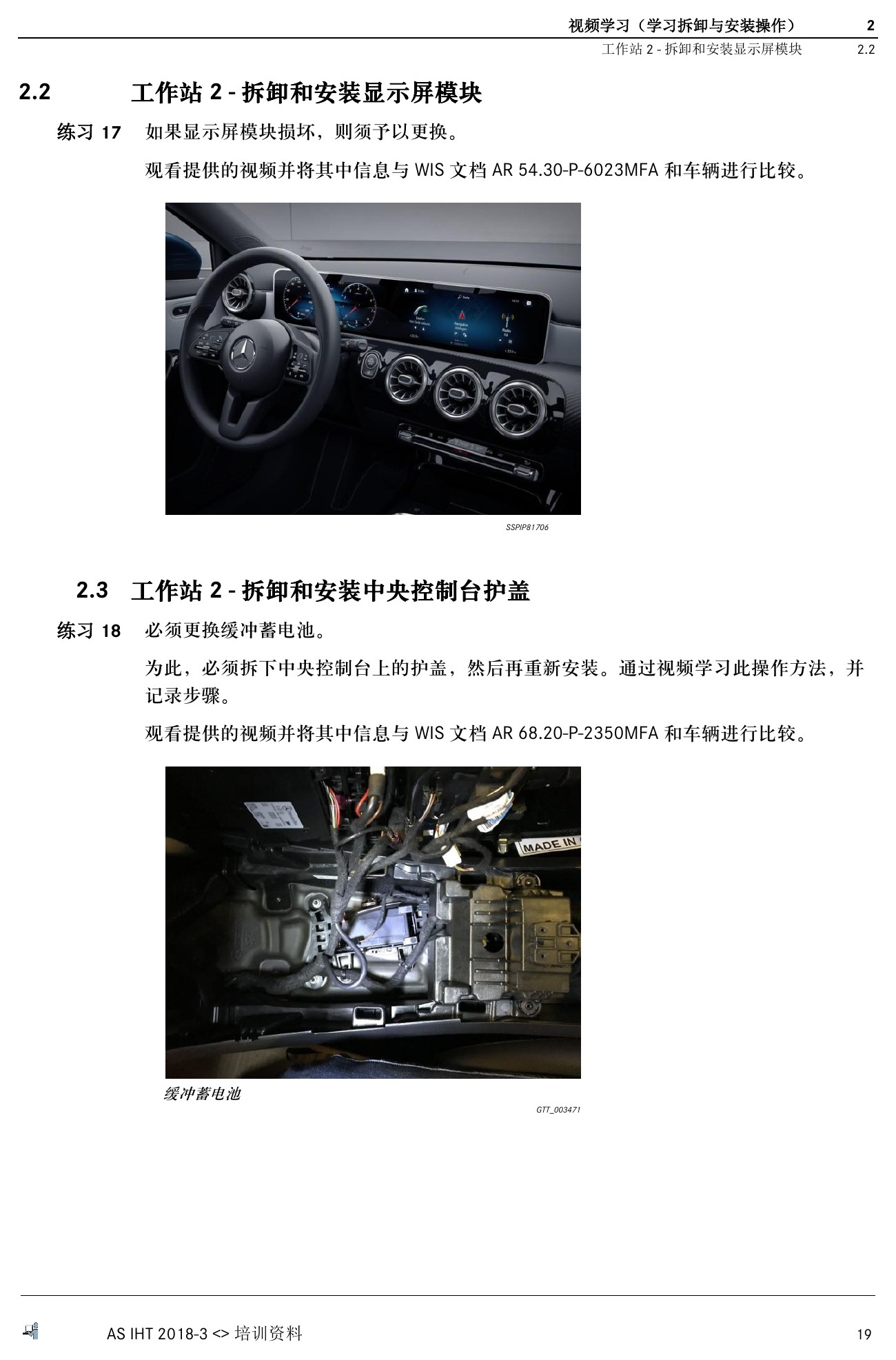

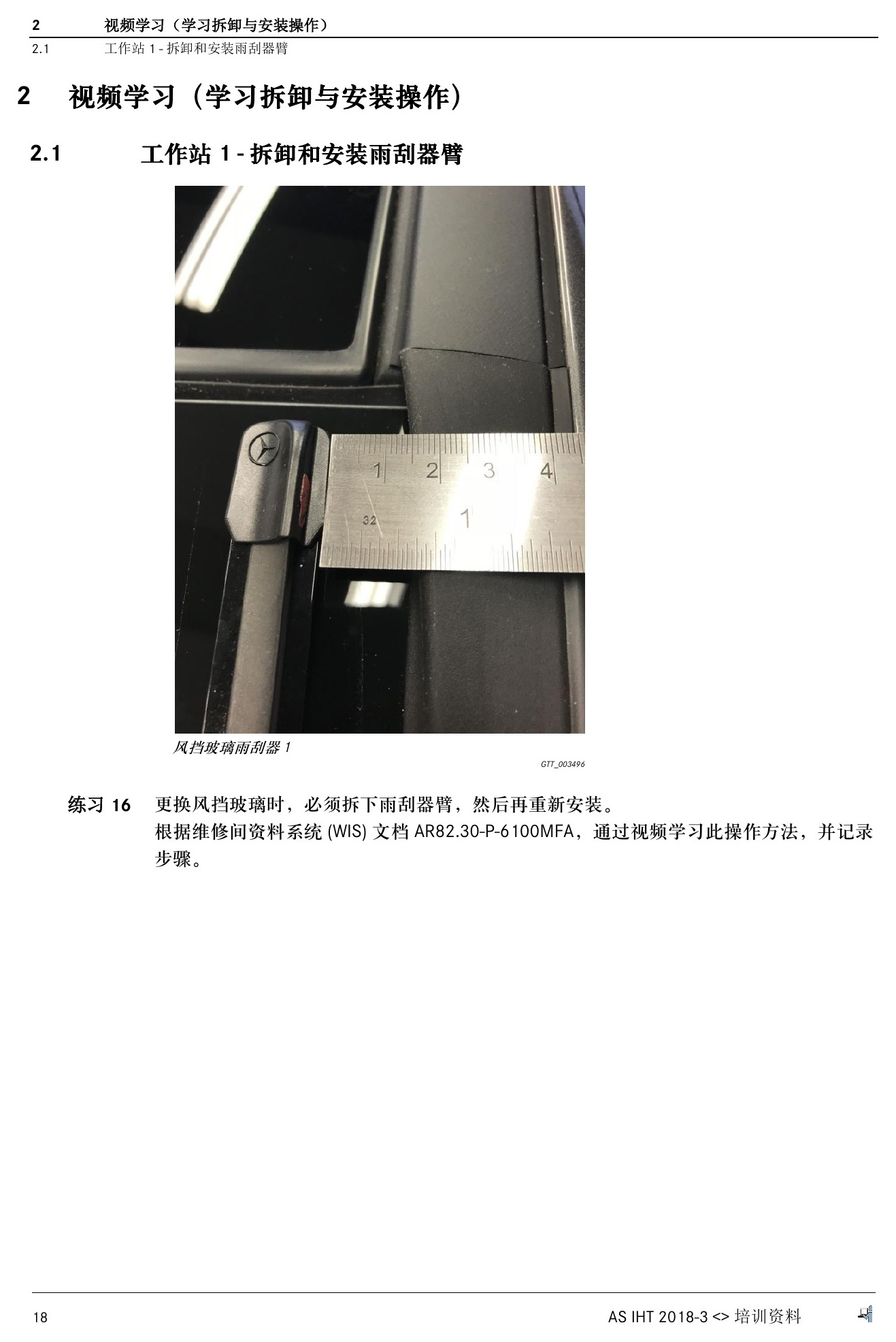

视频学习章节列出雨刮器臂、显示屏模块、中央控制台护盖和驾驶员侧车门镶板的拆装任务。原PDF主要保留任务说明，具体拆装顺序仍应按最新WIS操作。

四、M260发动机

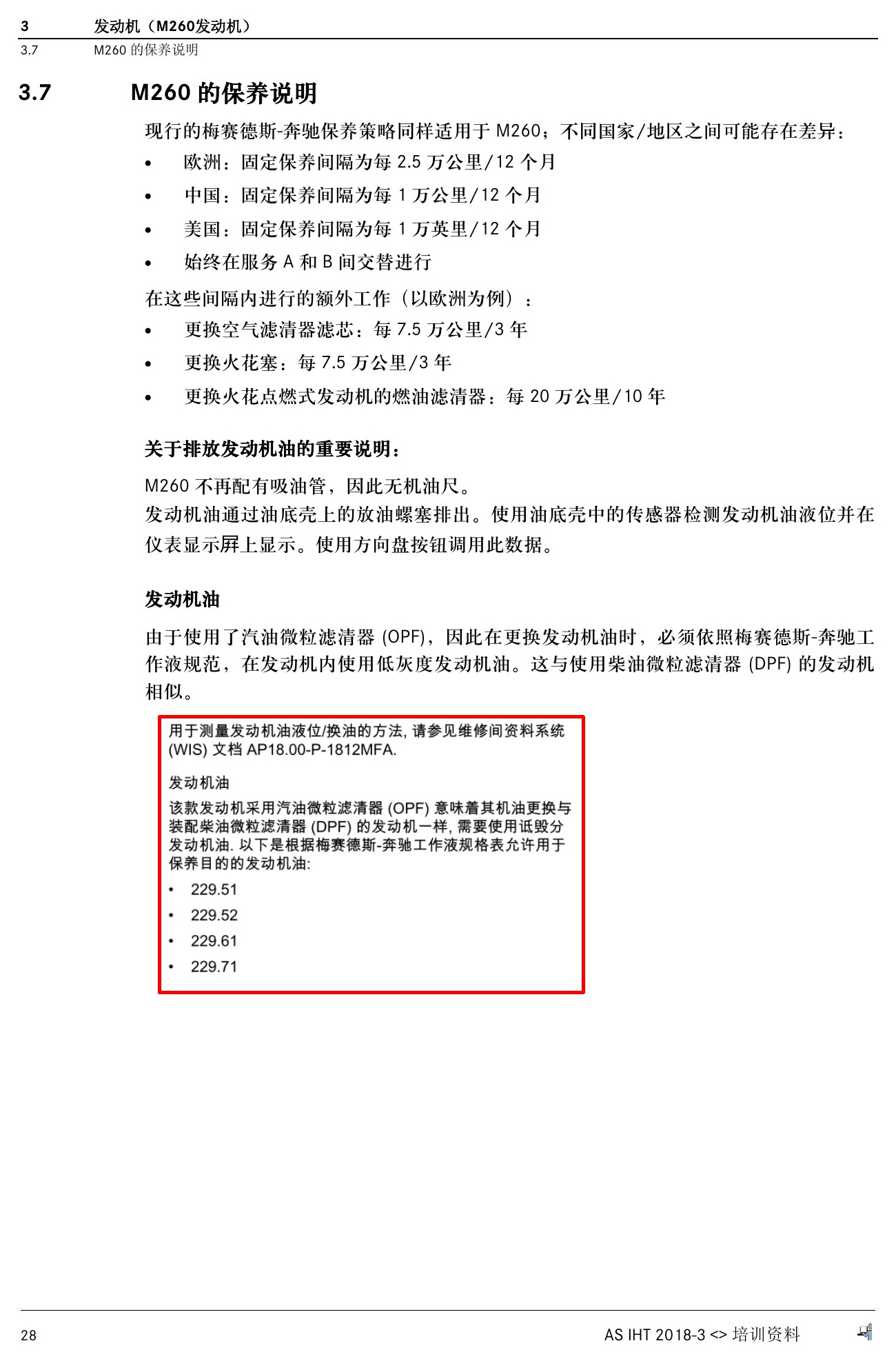

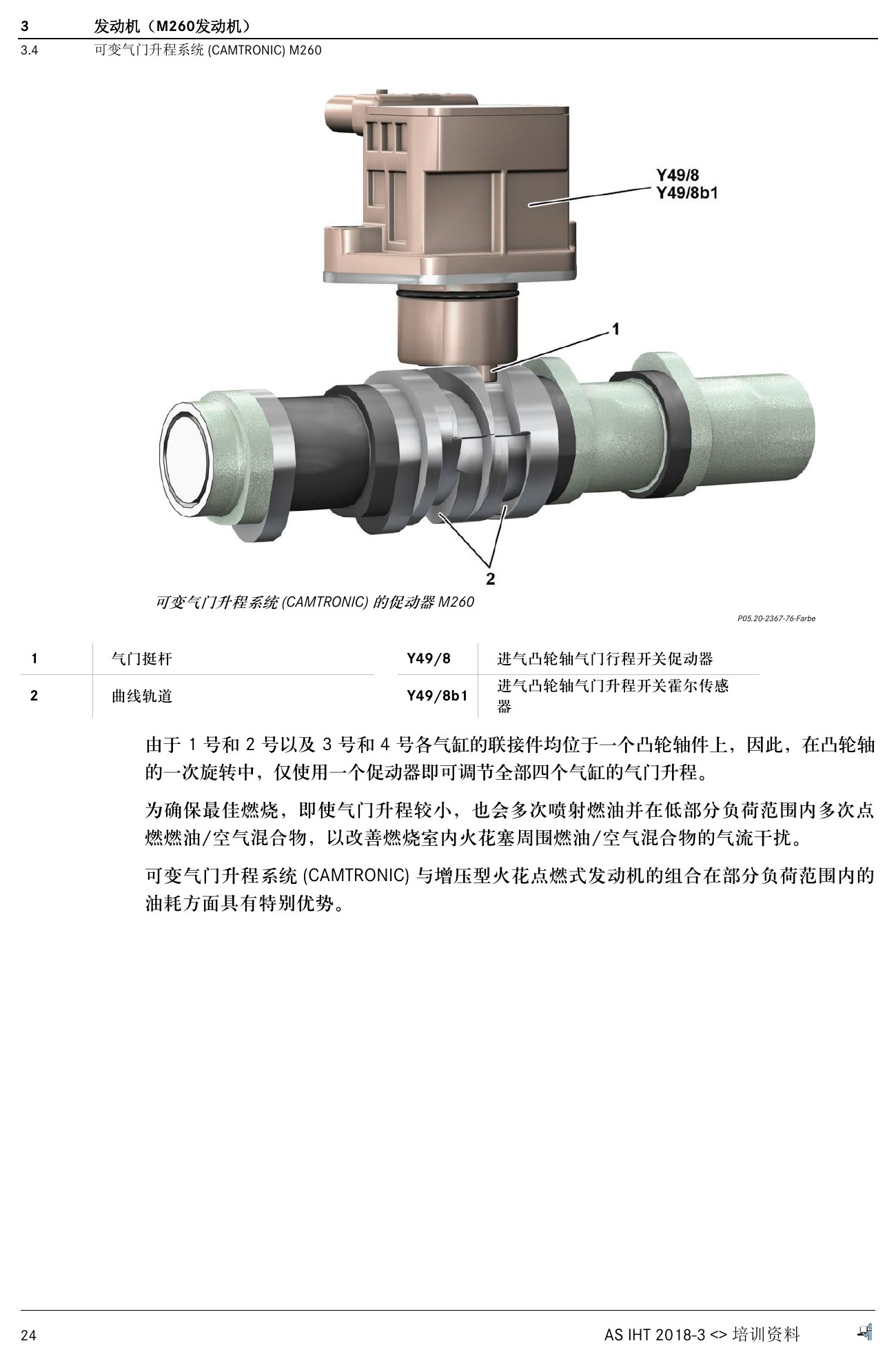

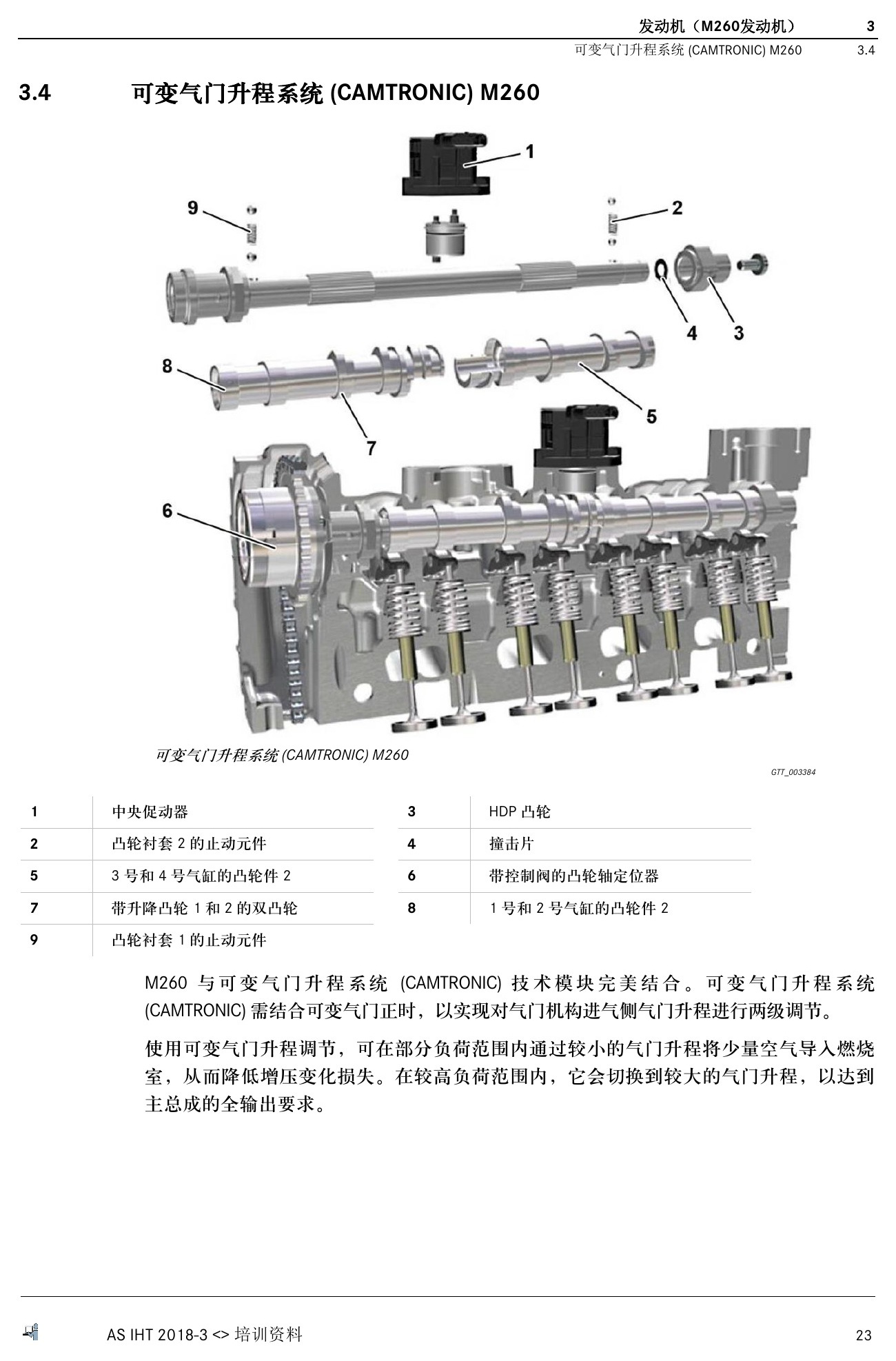

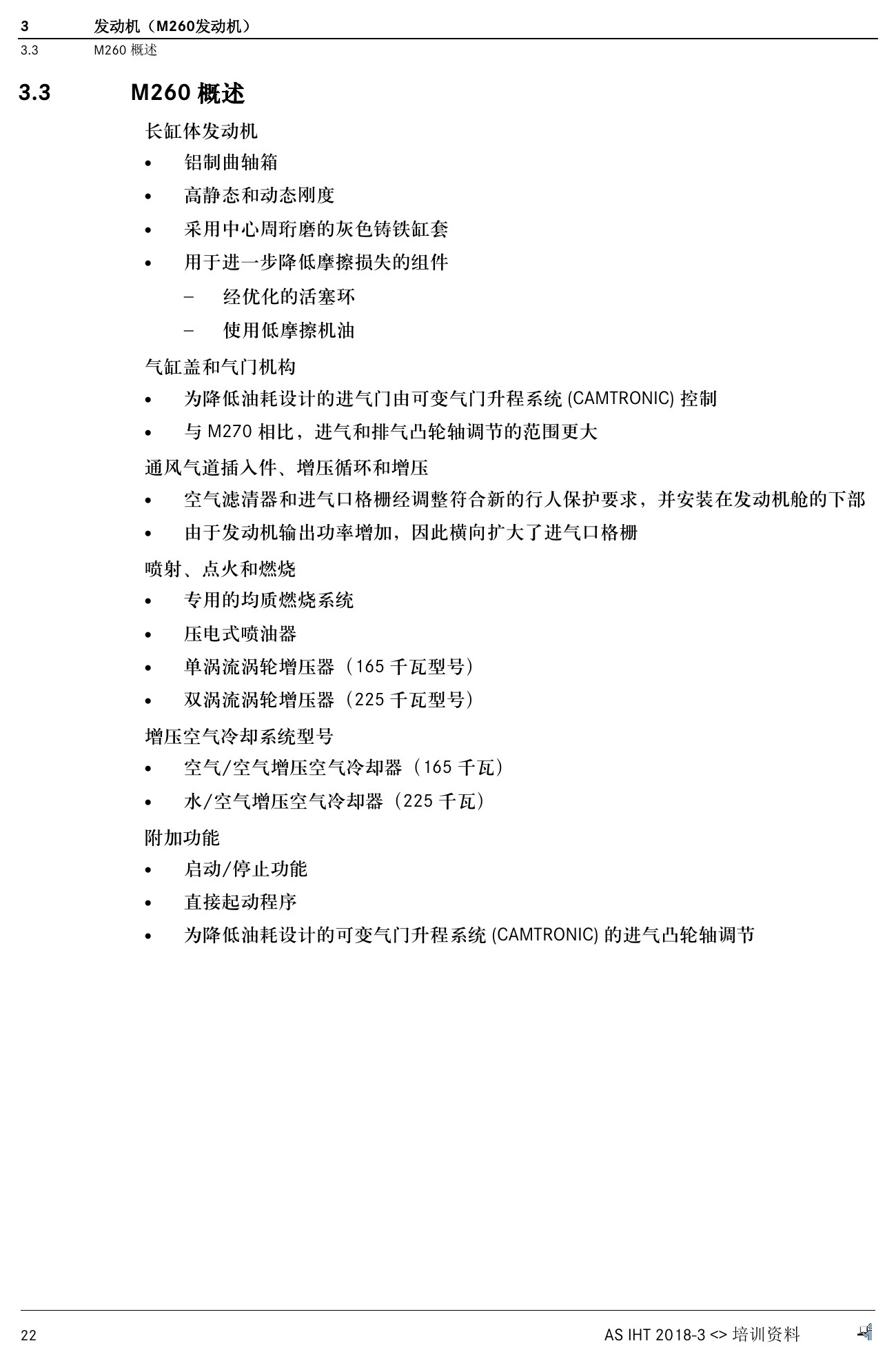

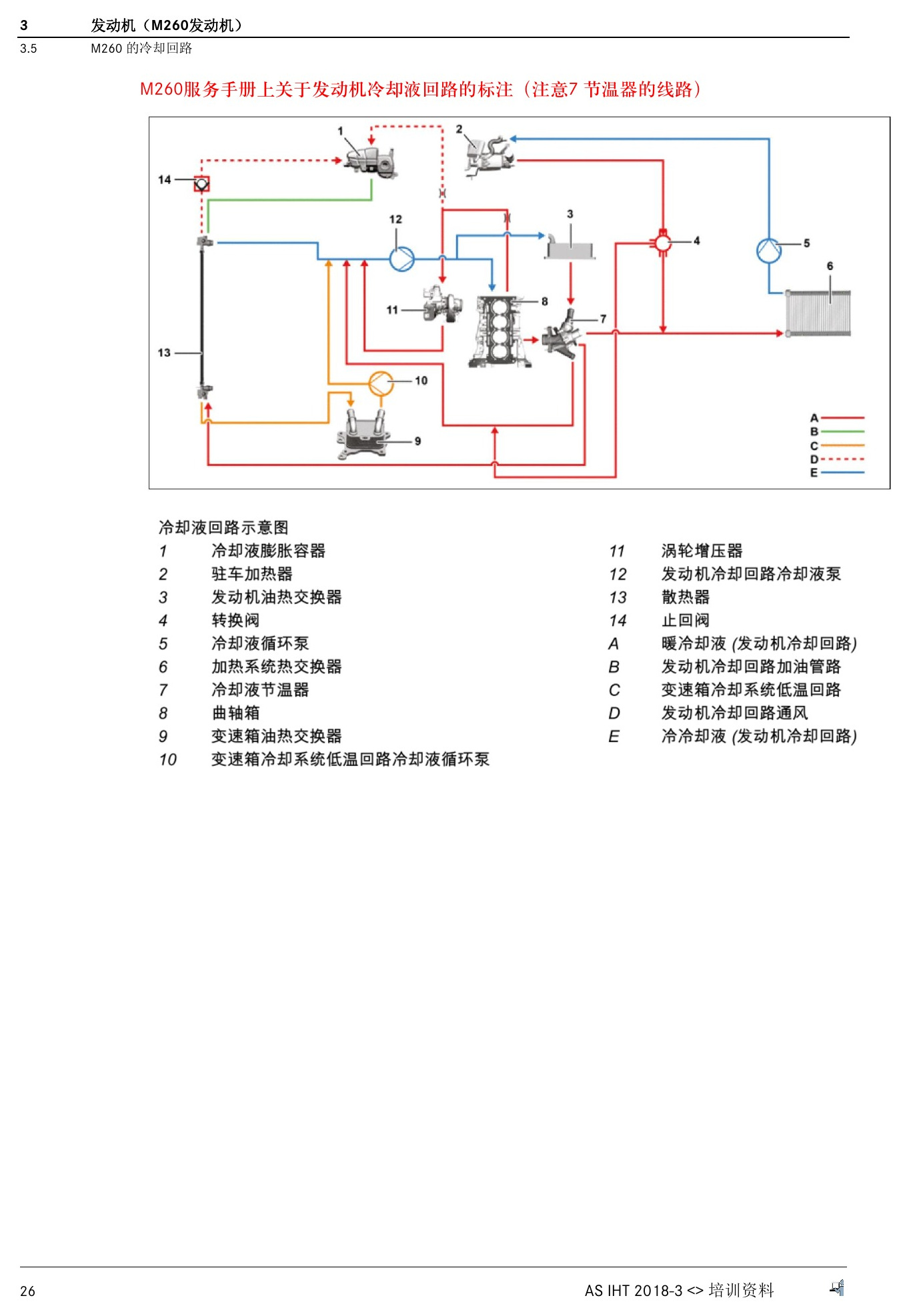

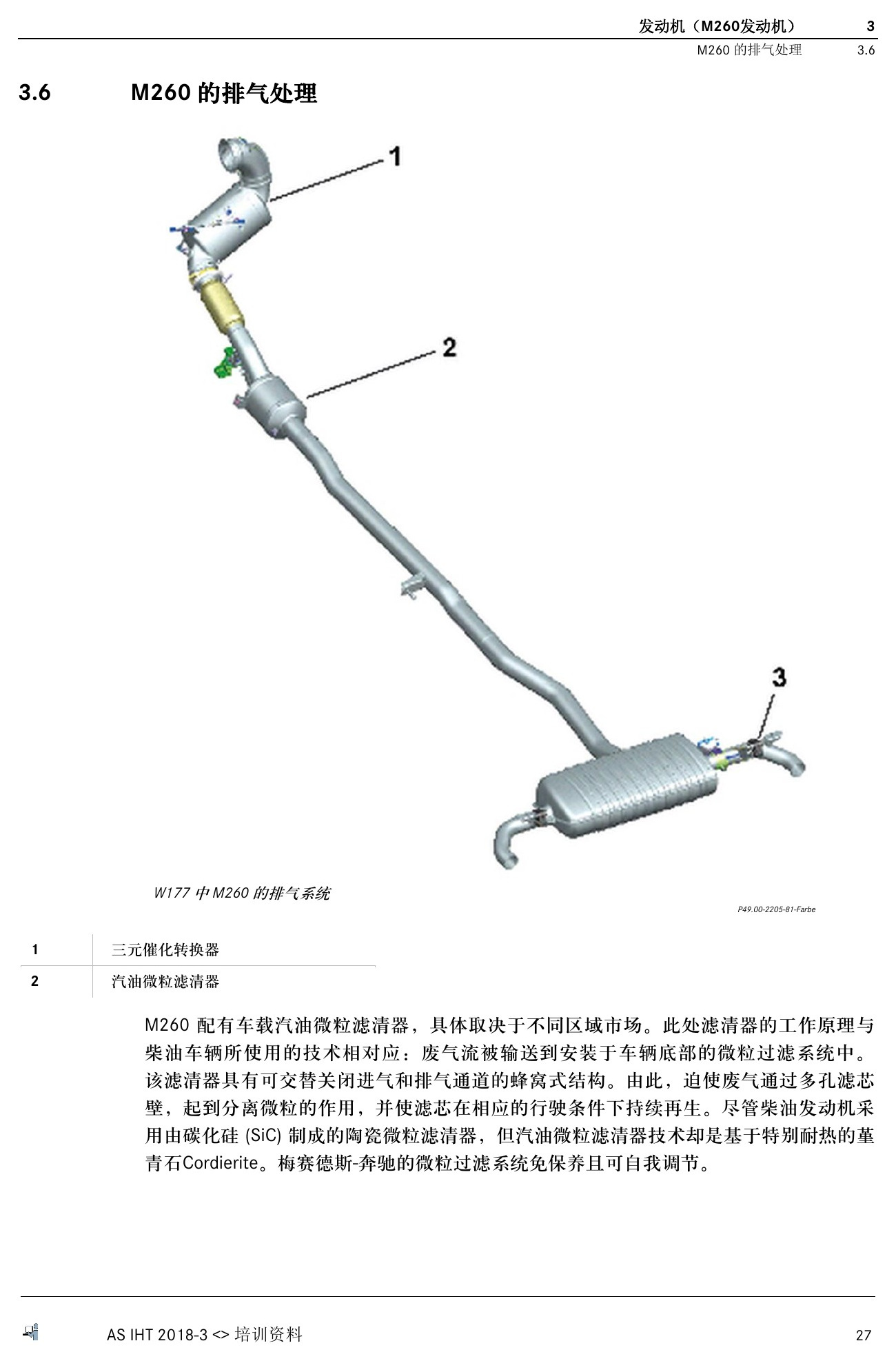

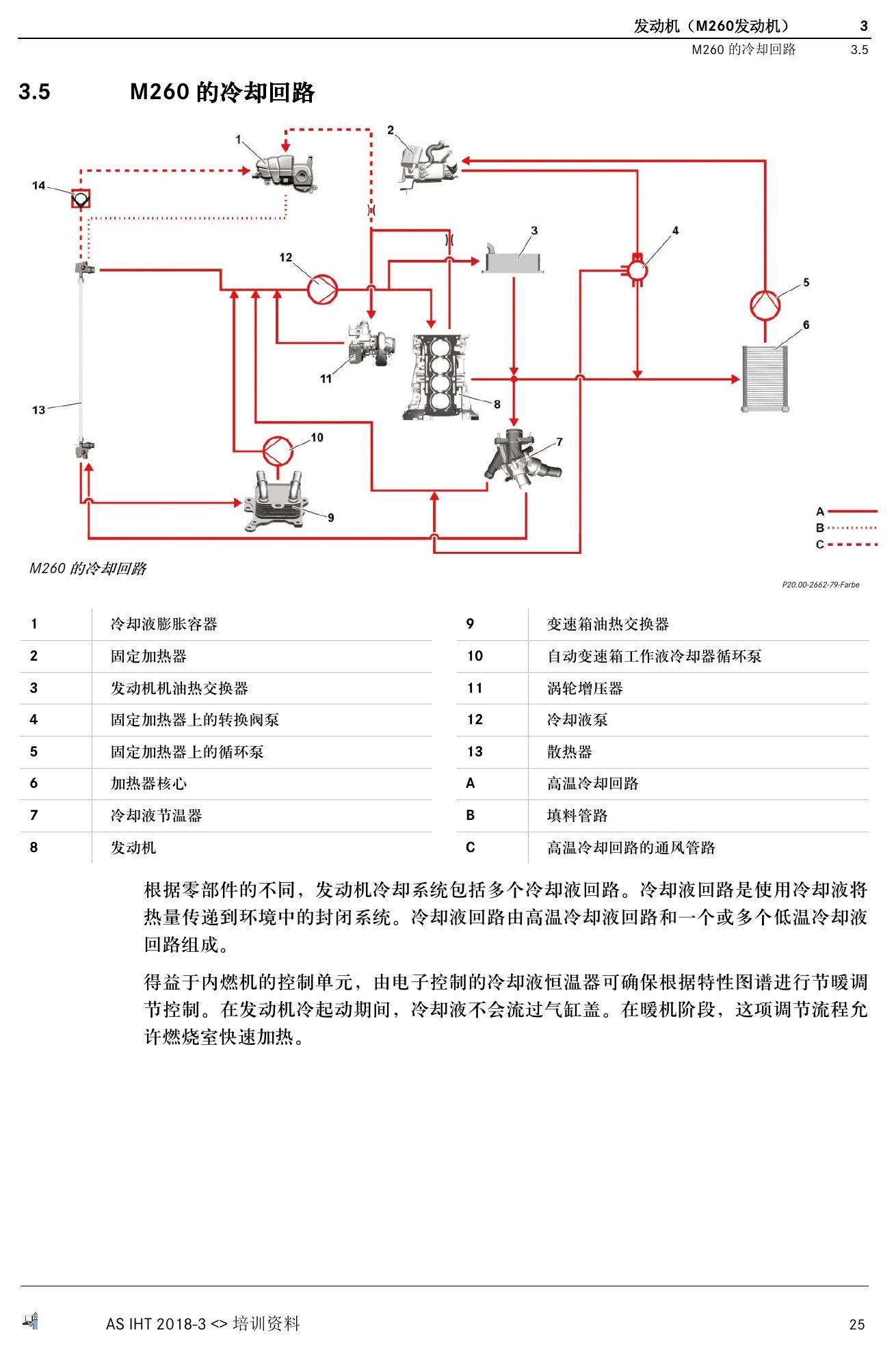

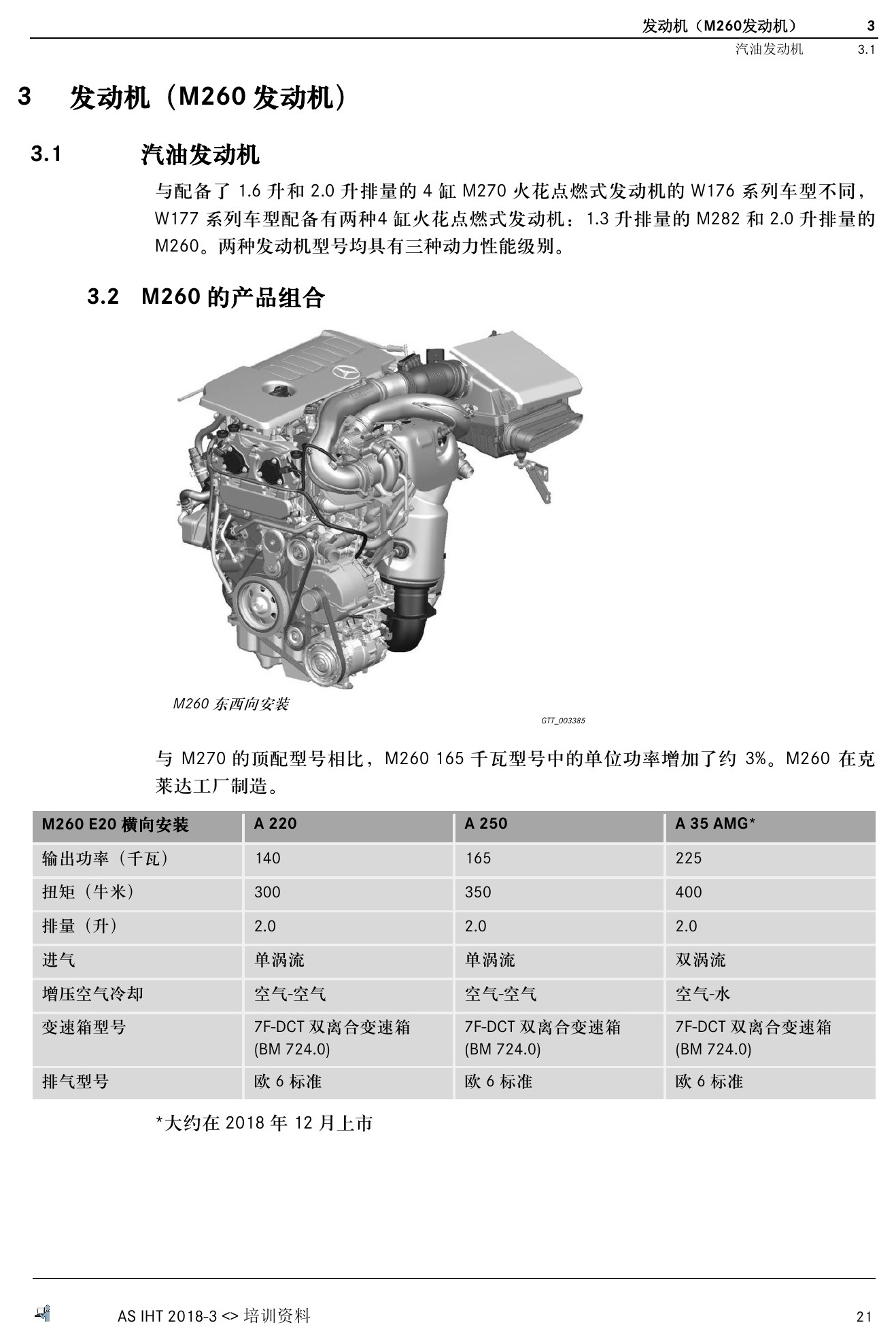

M260章节覆盖产品组合、结构概览、CAMTRONIC可变气门升程、冷却回路、排气处理及保养说明。页面中的系统图和参数应与具体发动机代码、排放版本及生产日期对应。

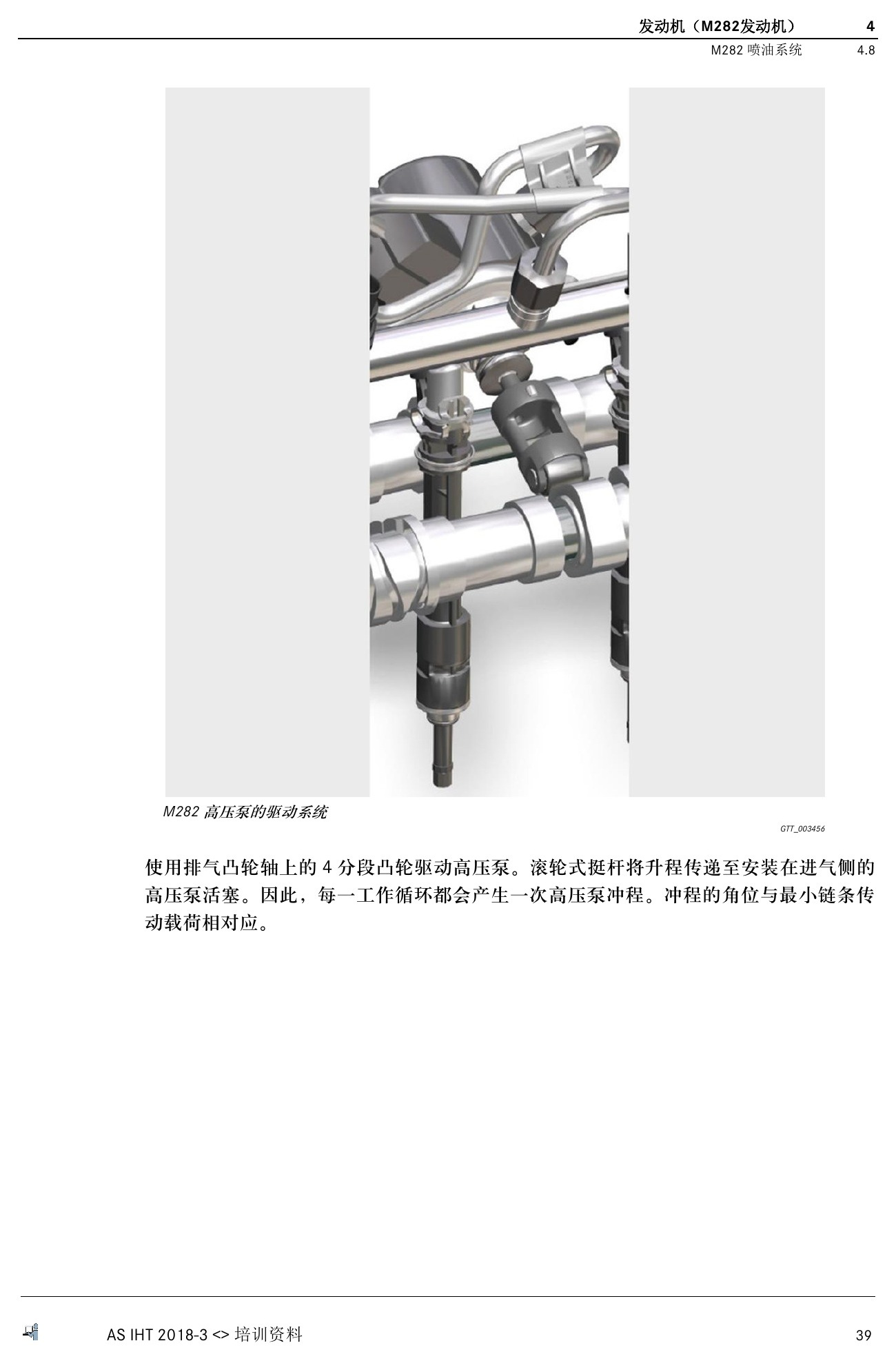

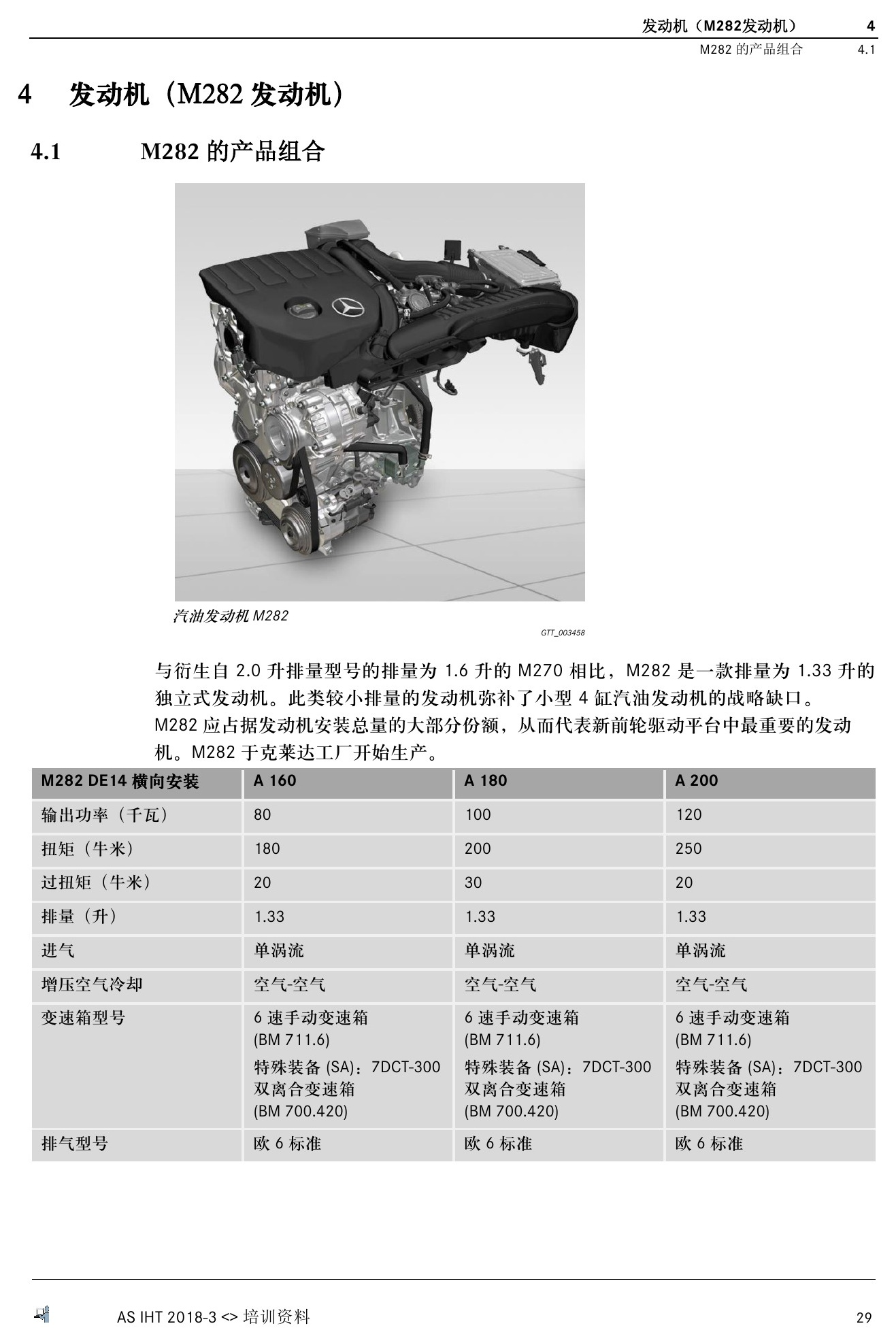

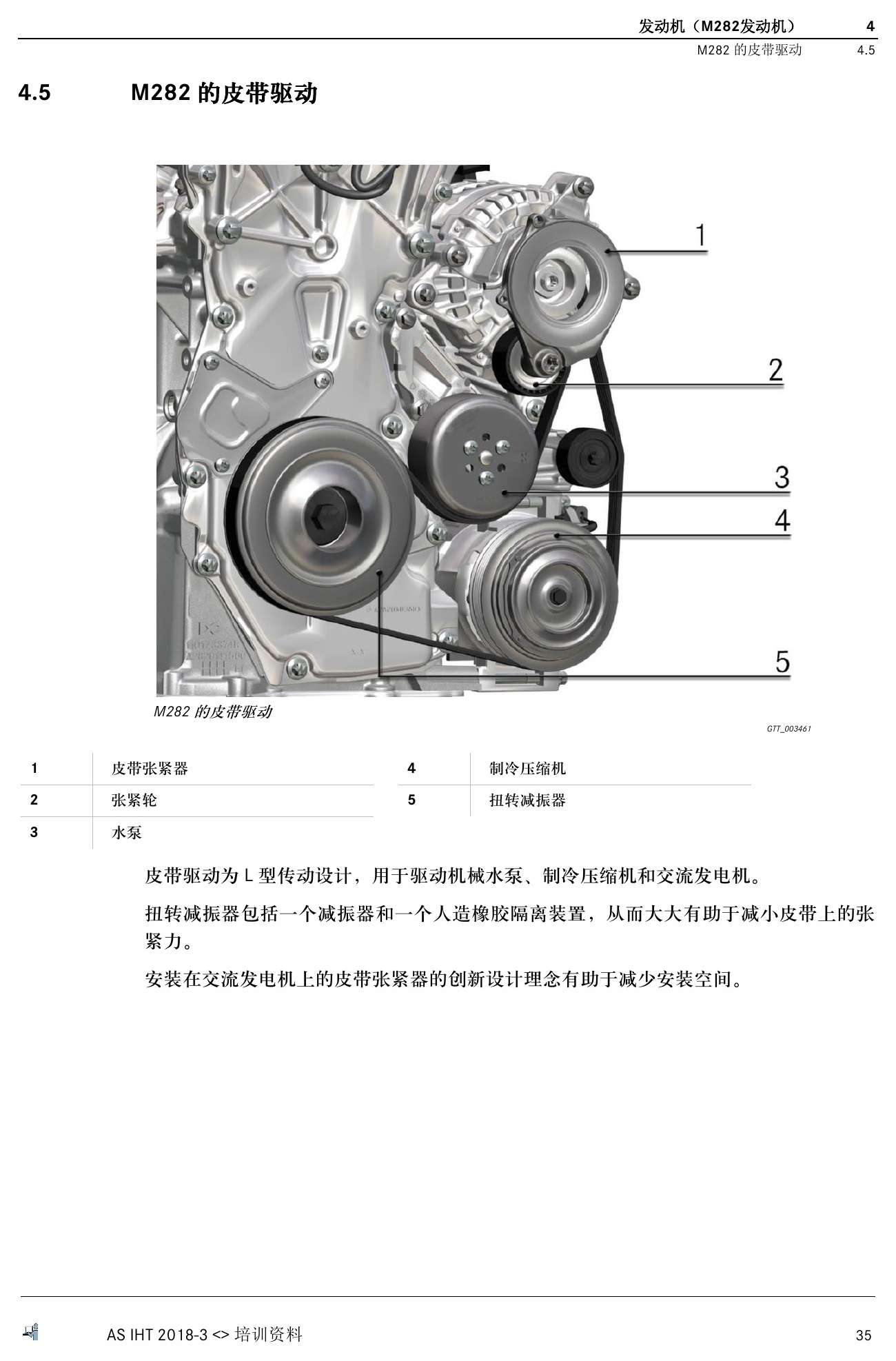

五、M282发动机

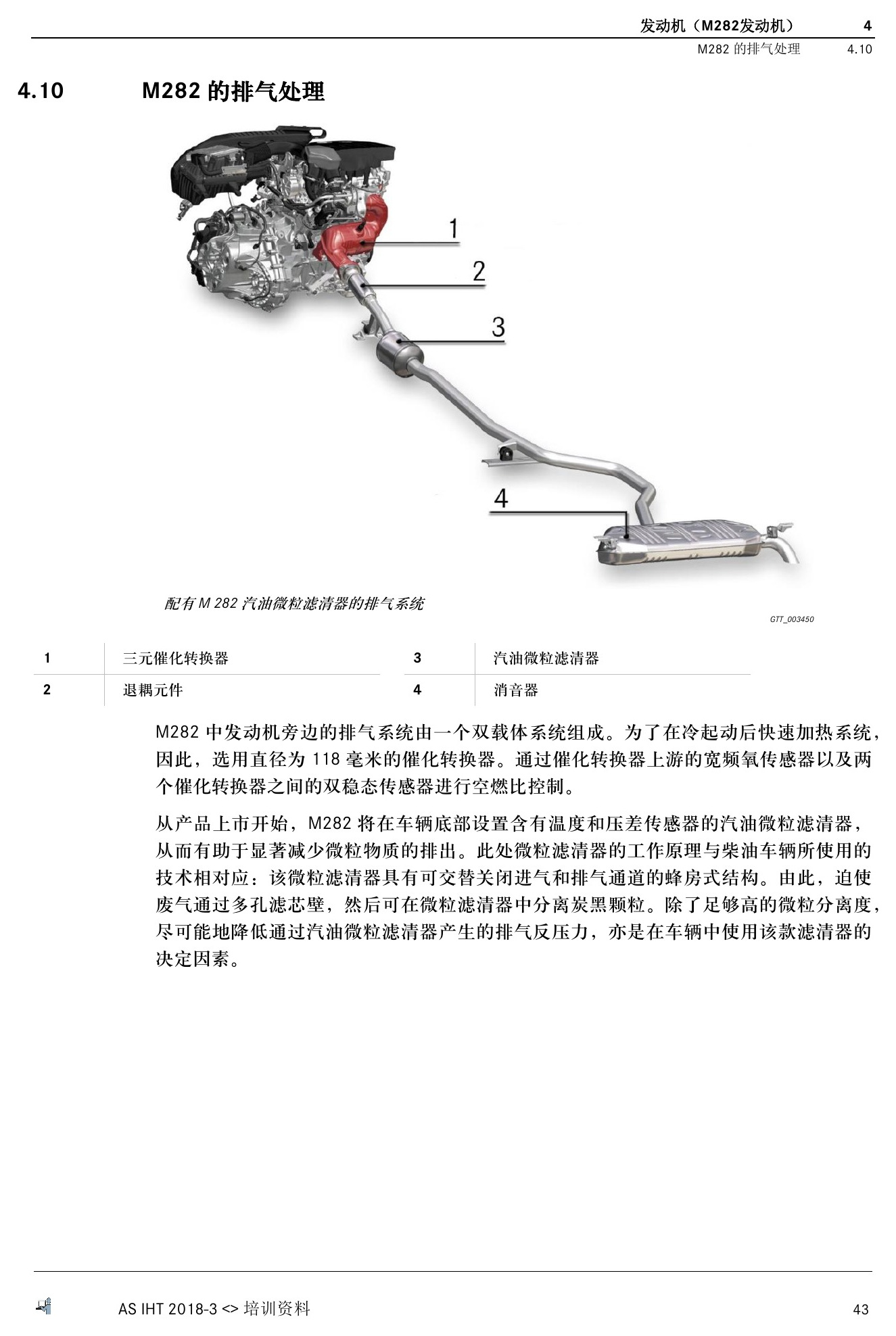

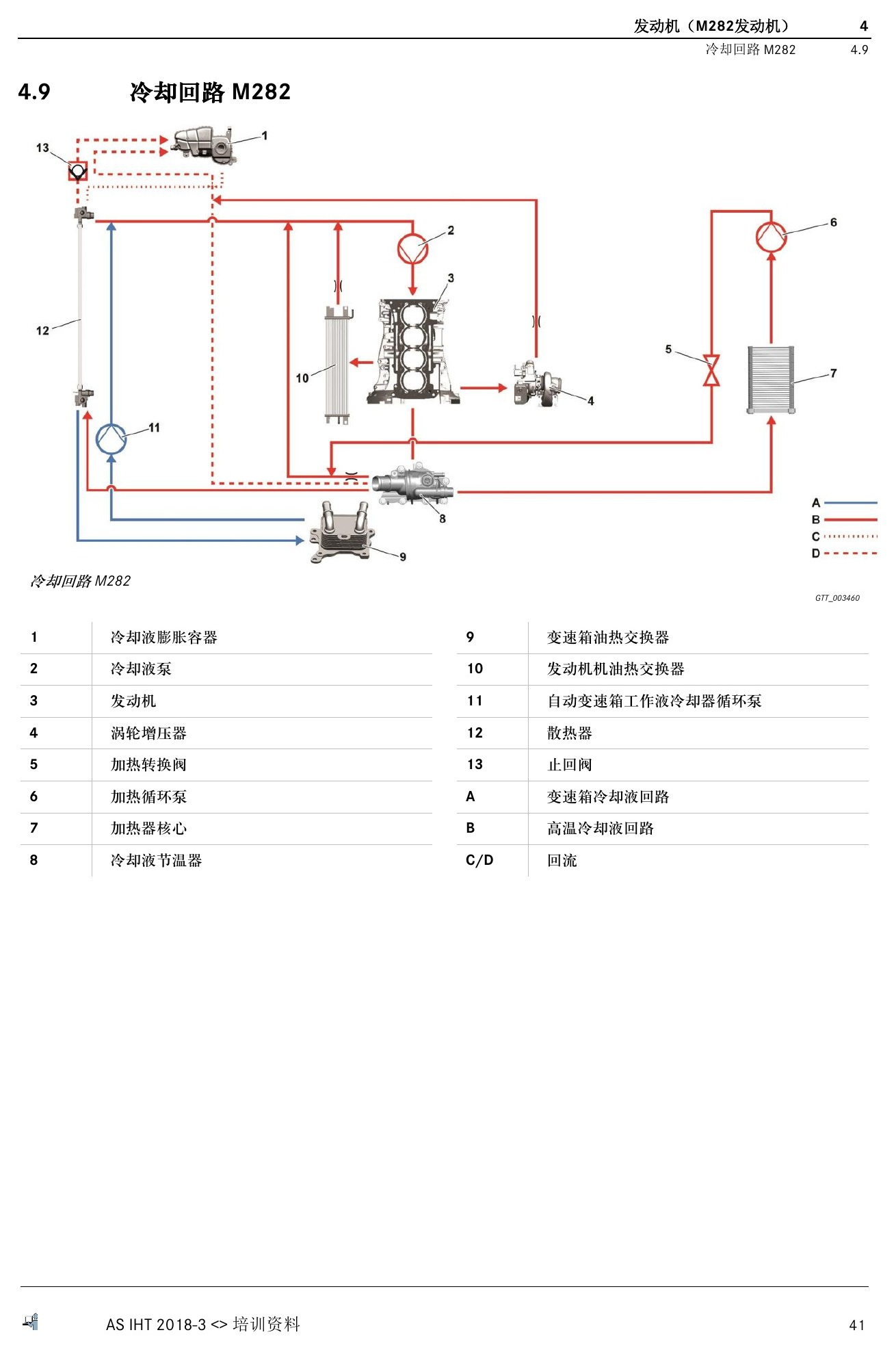

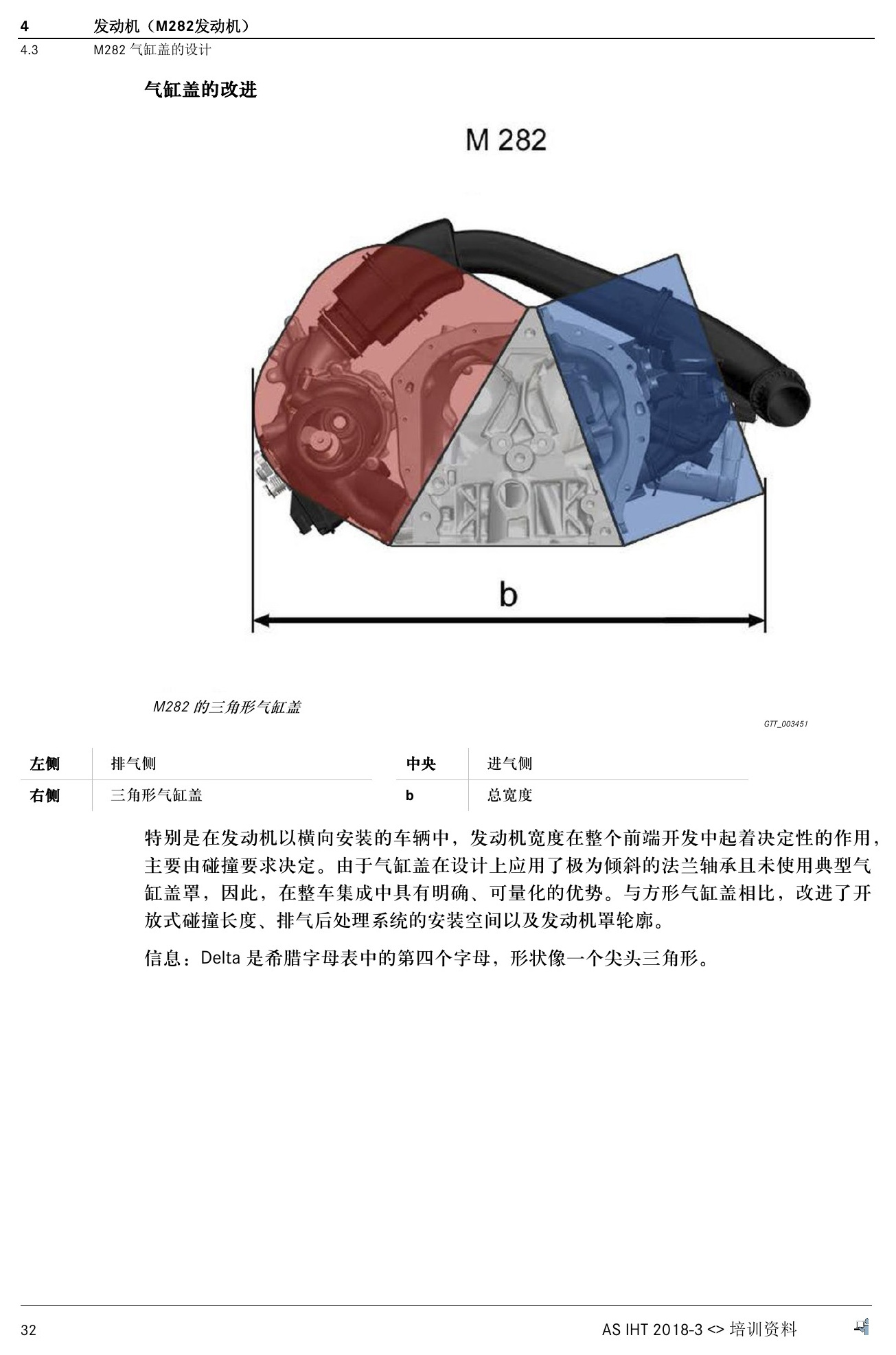

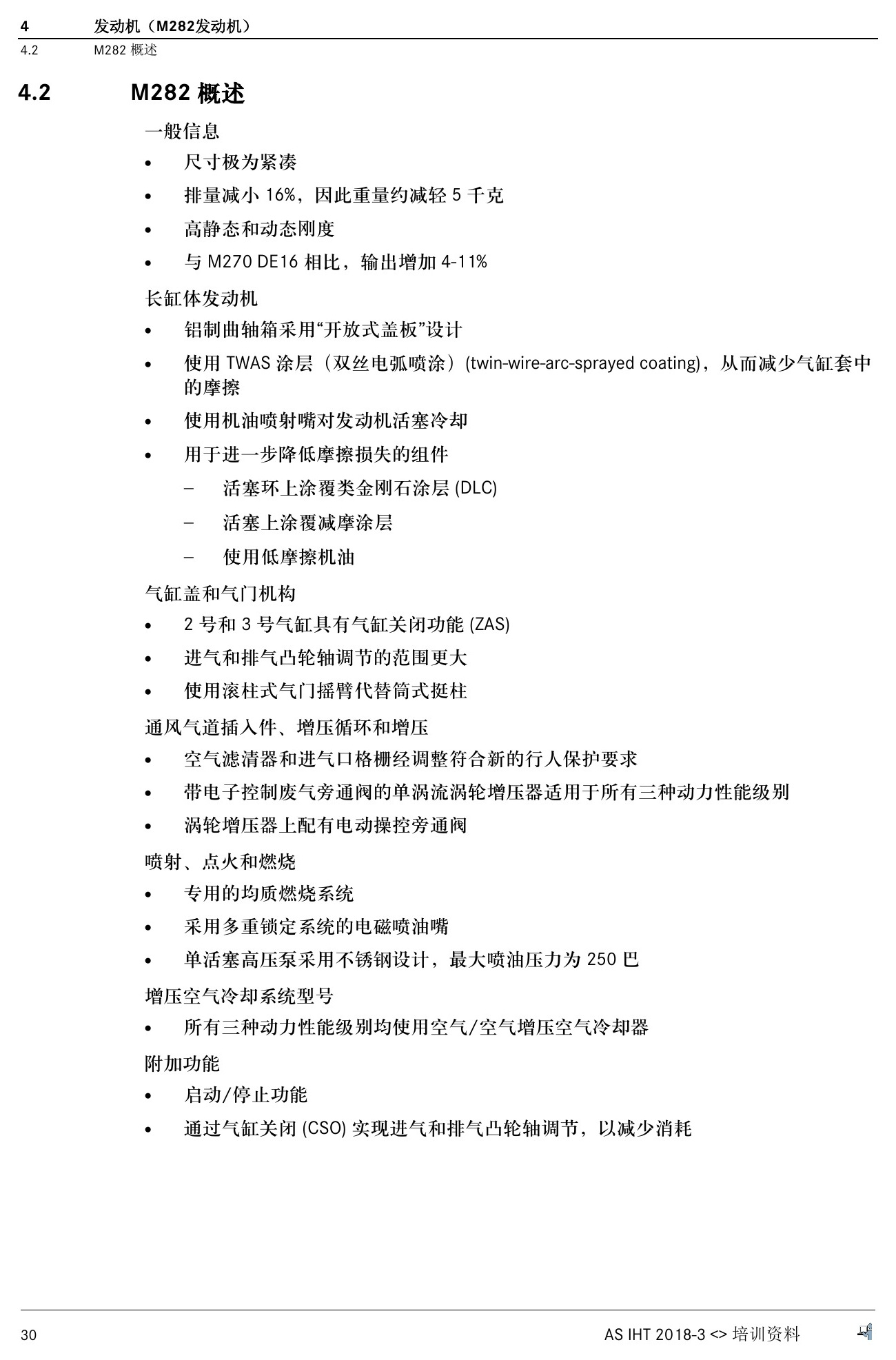

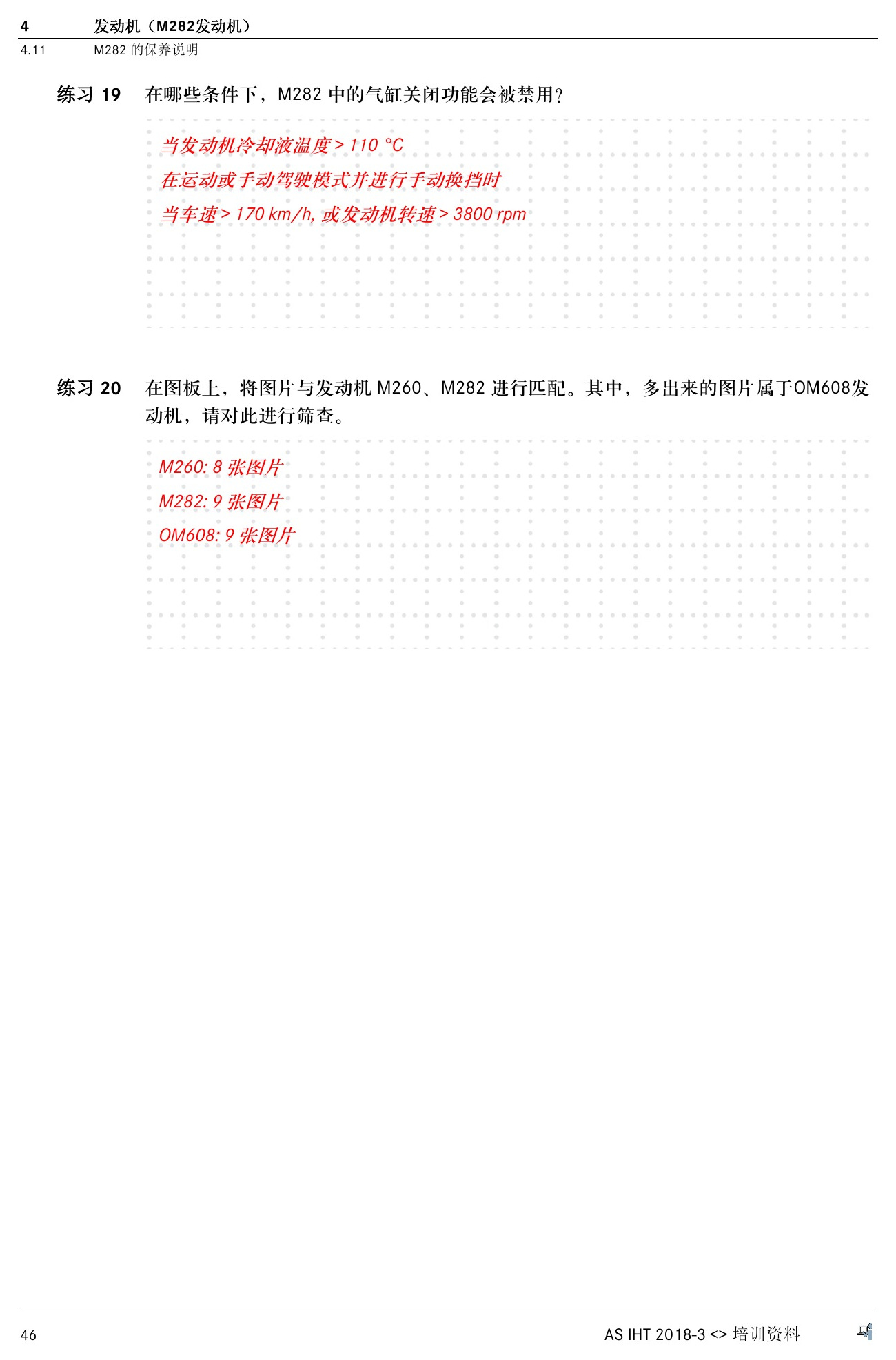

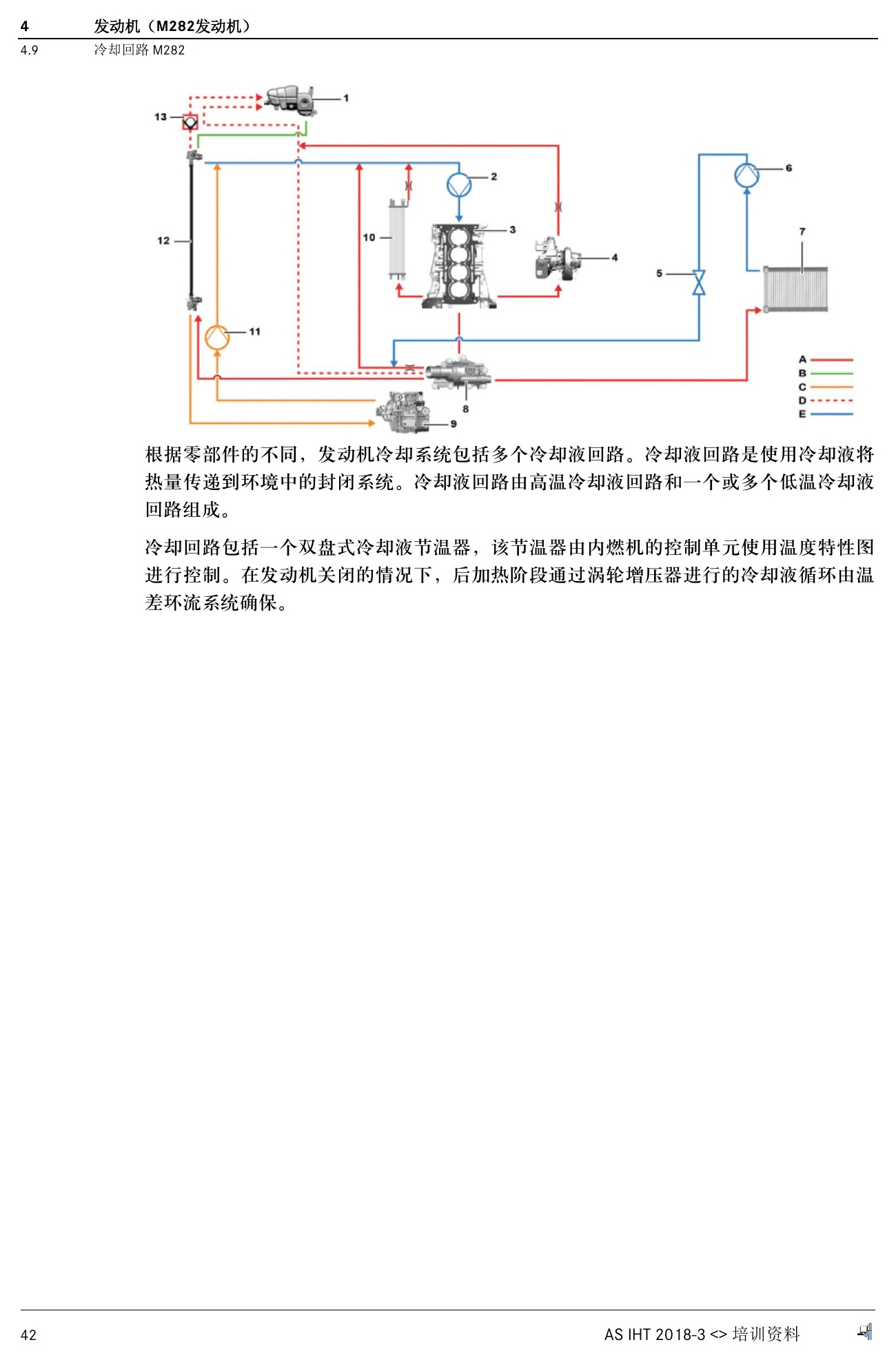

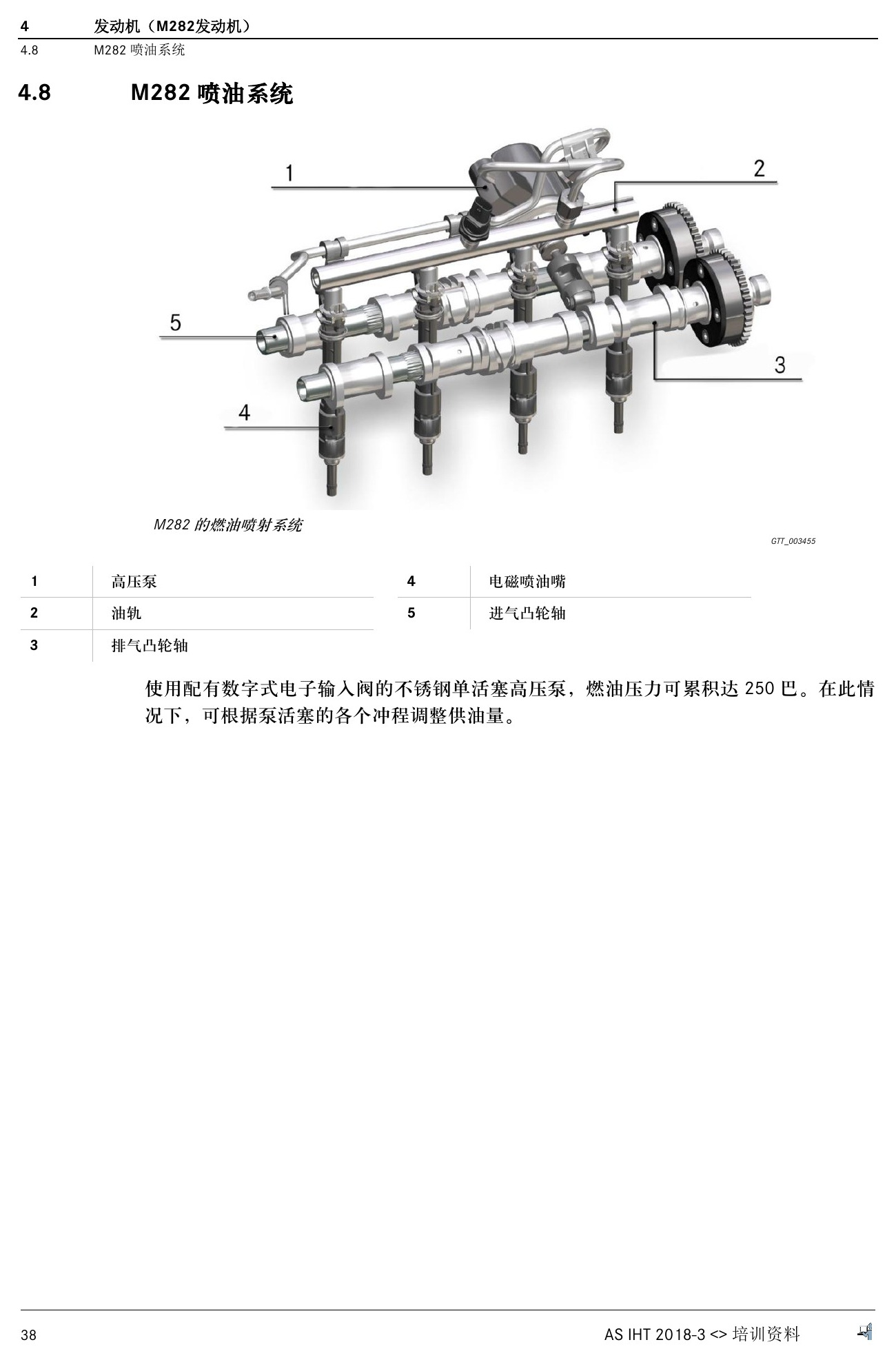

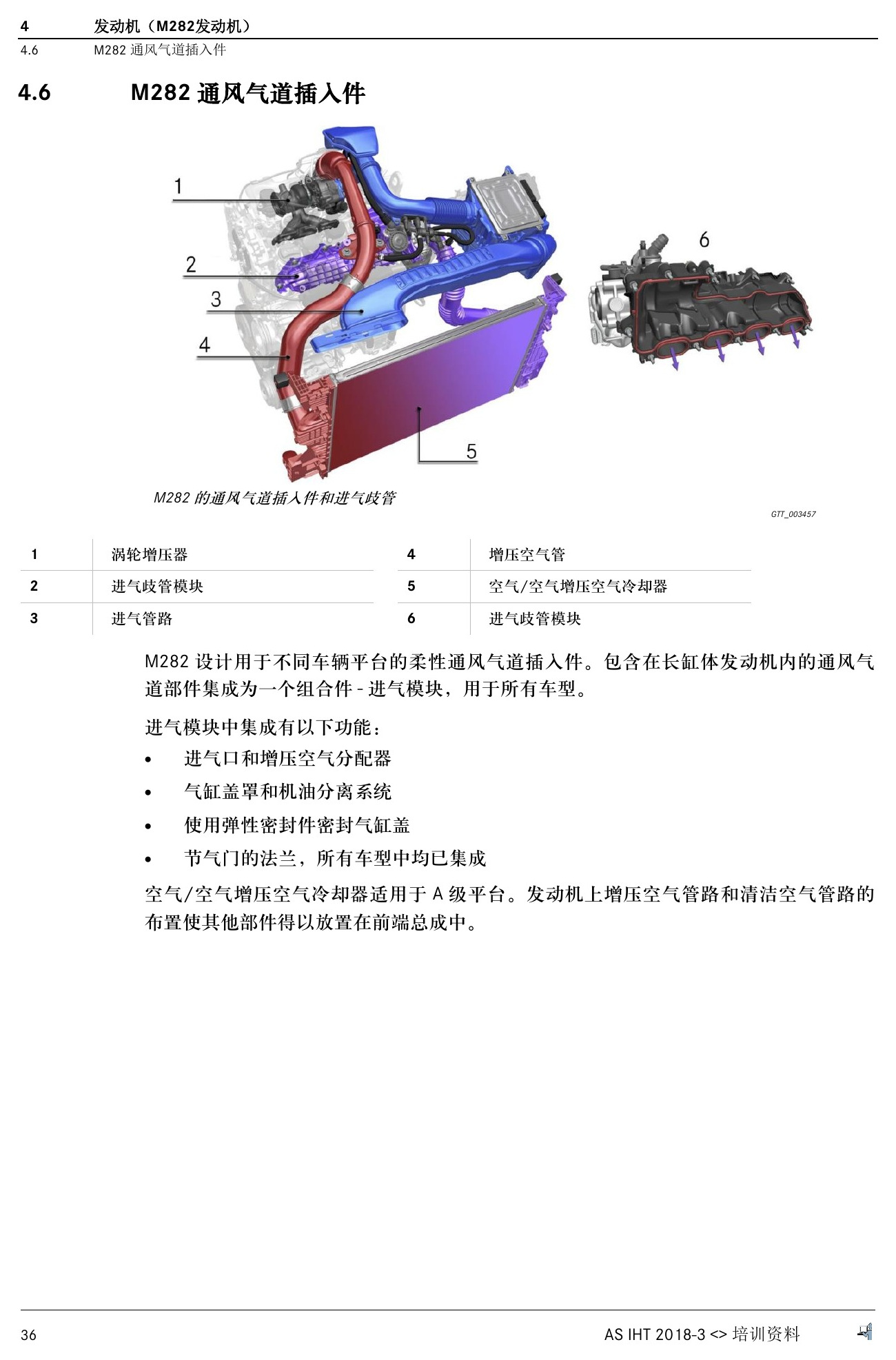

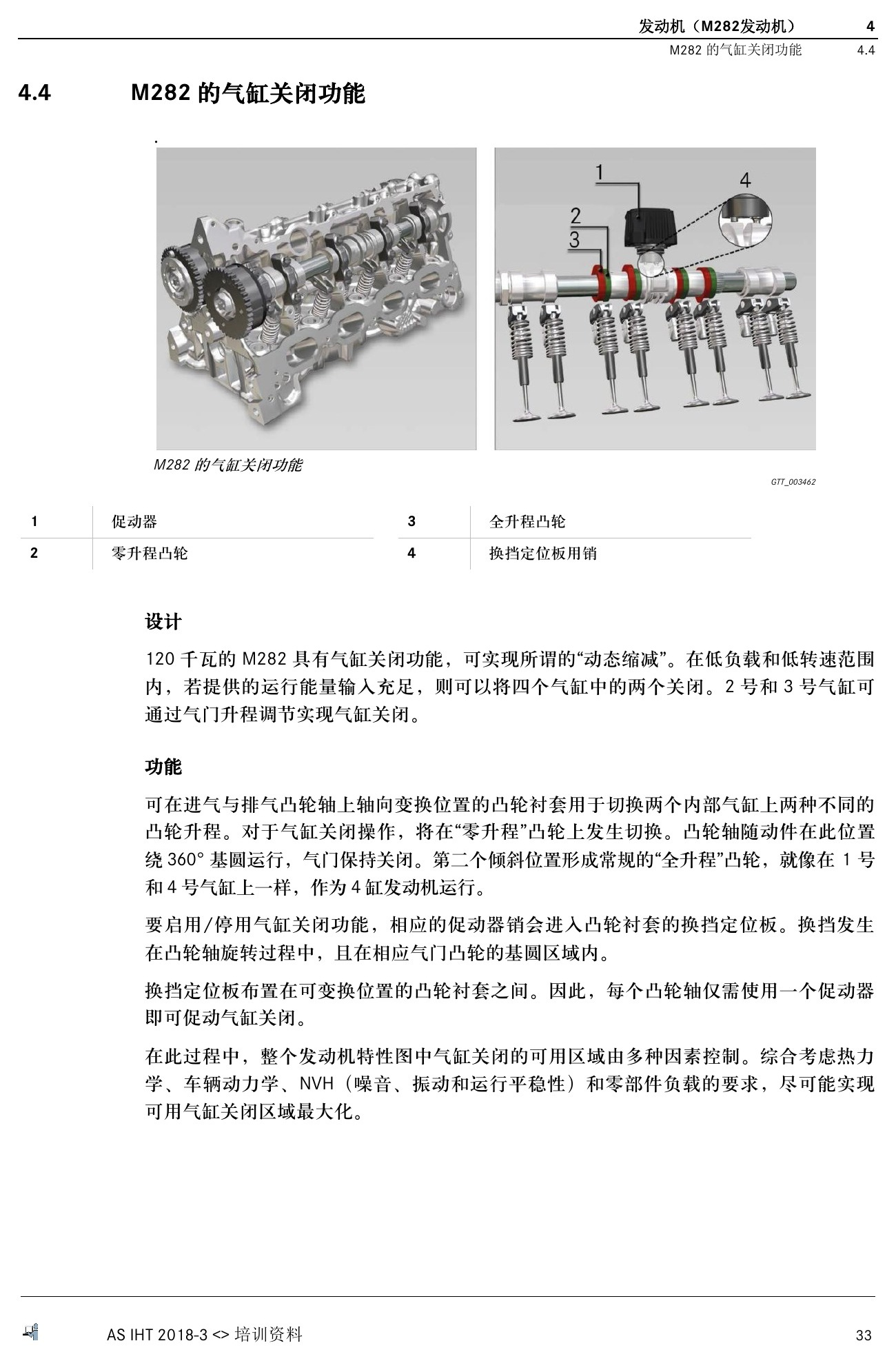

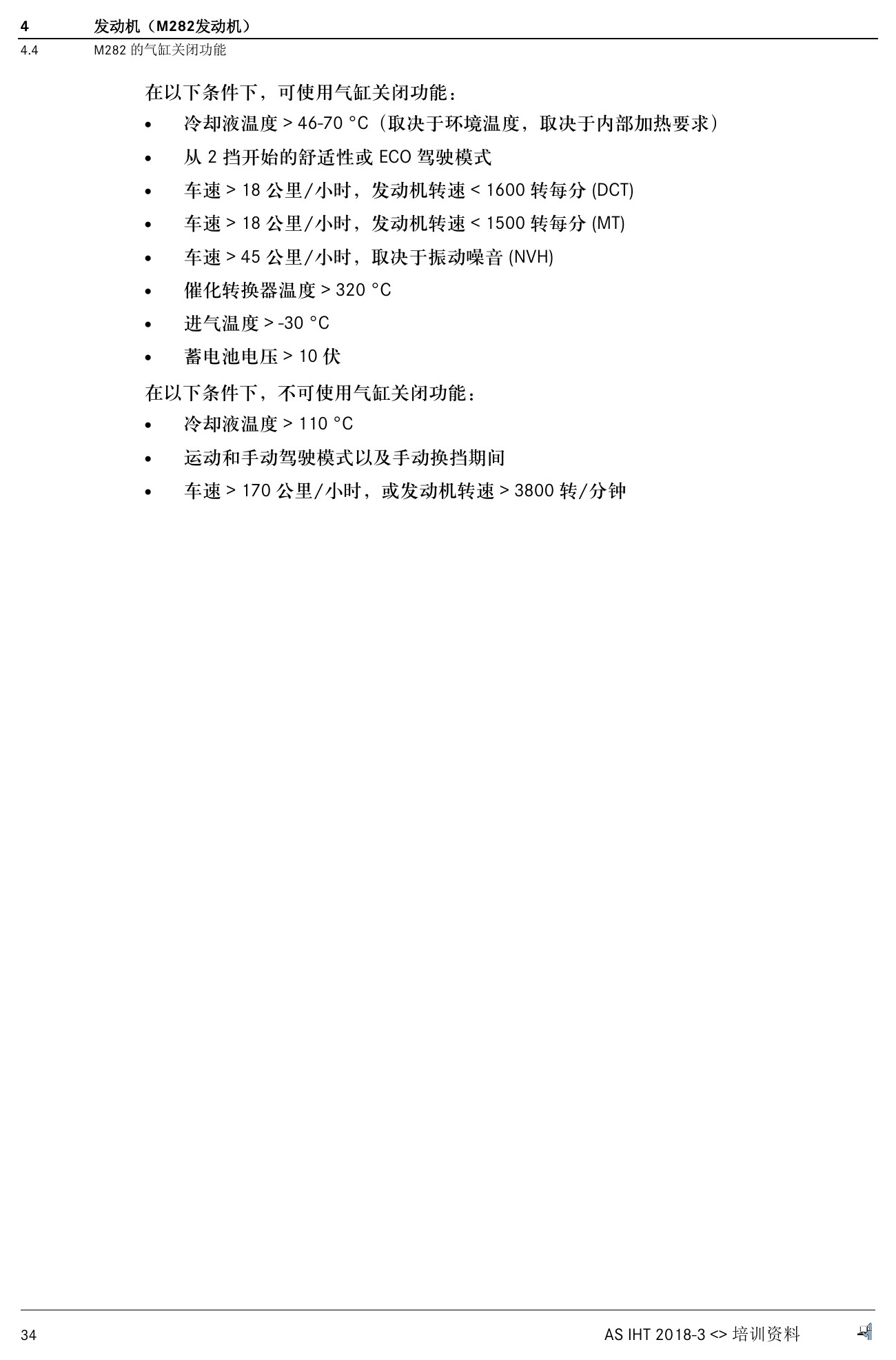

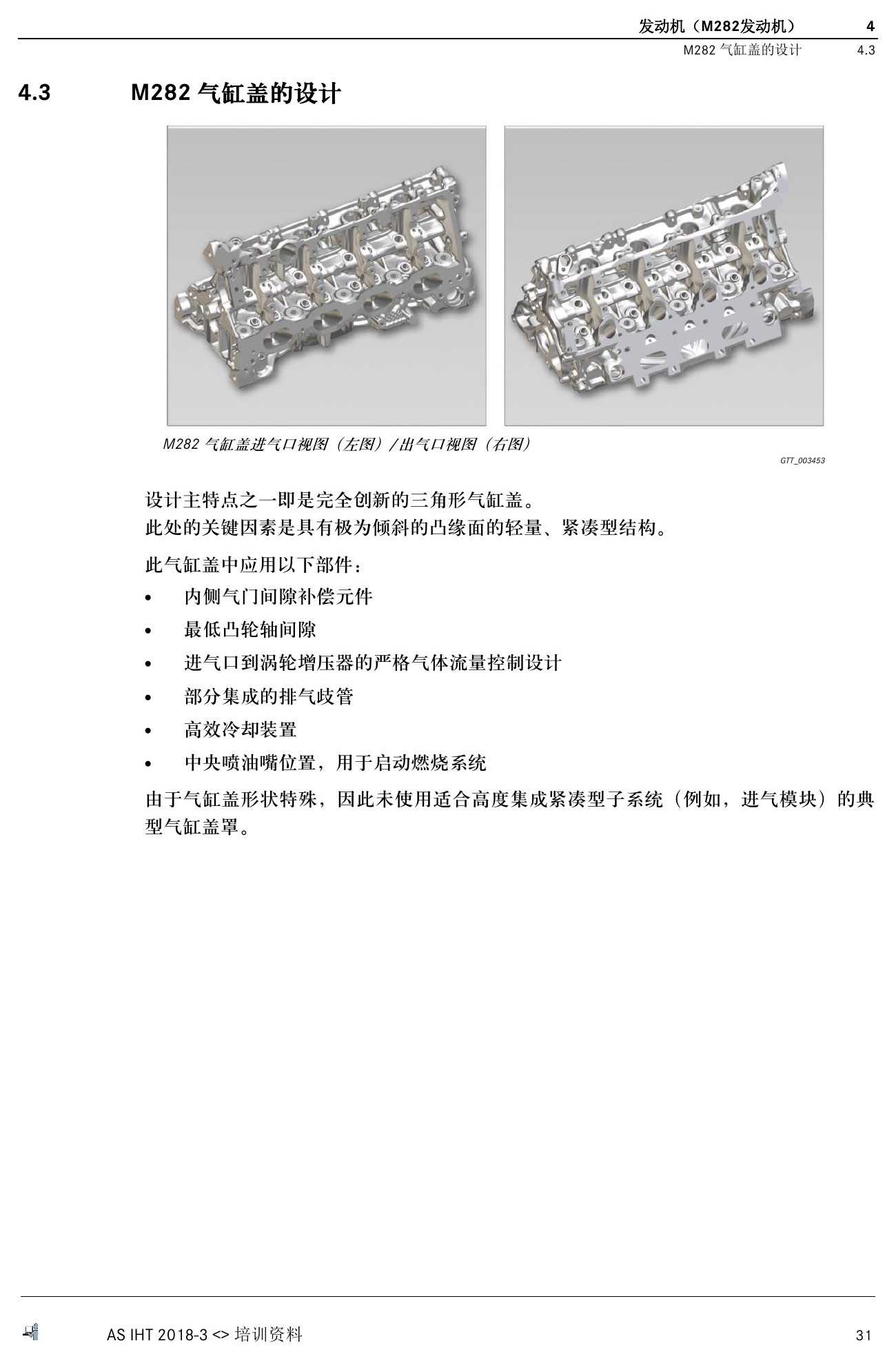

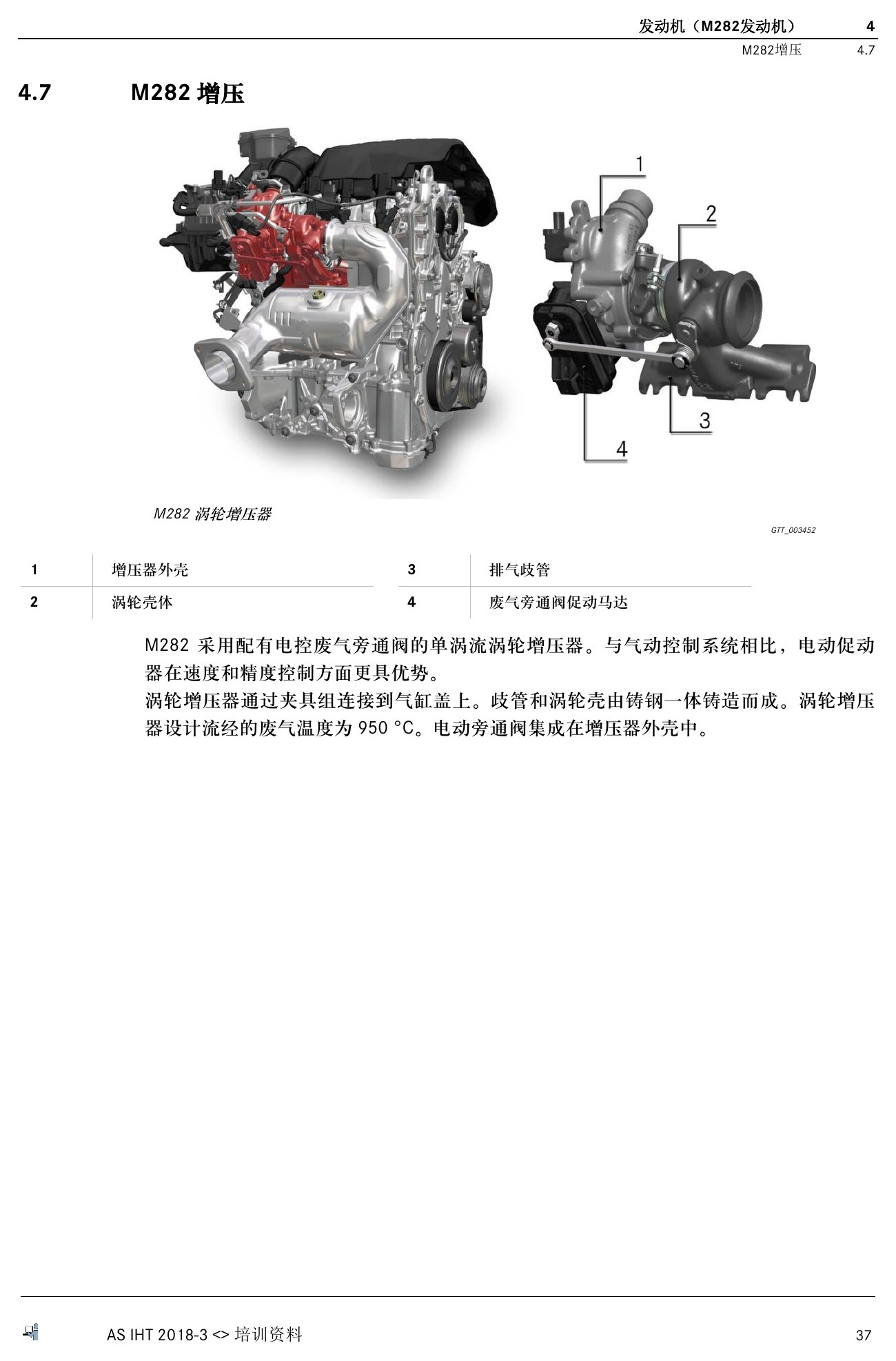

M282章节从气缸盖、双缸关闭、皮带驱动和通风气道插入件讲到增压、喷油、冷却与排气后处理，并安排结构识别练习。故障诊断不能仅凭概览图替代实测。

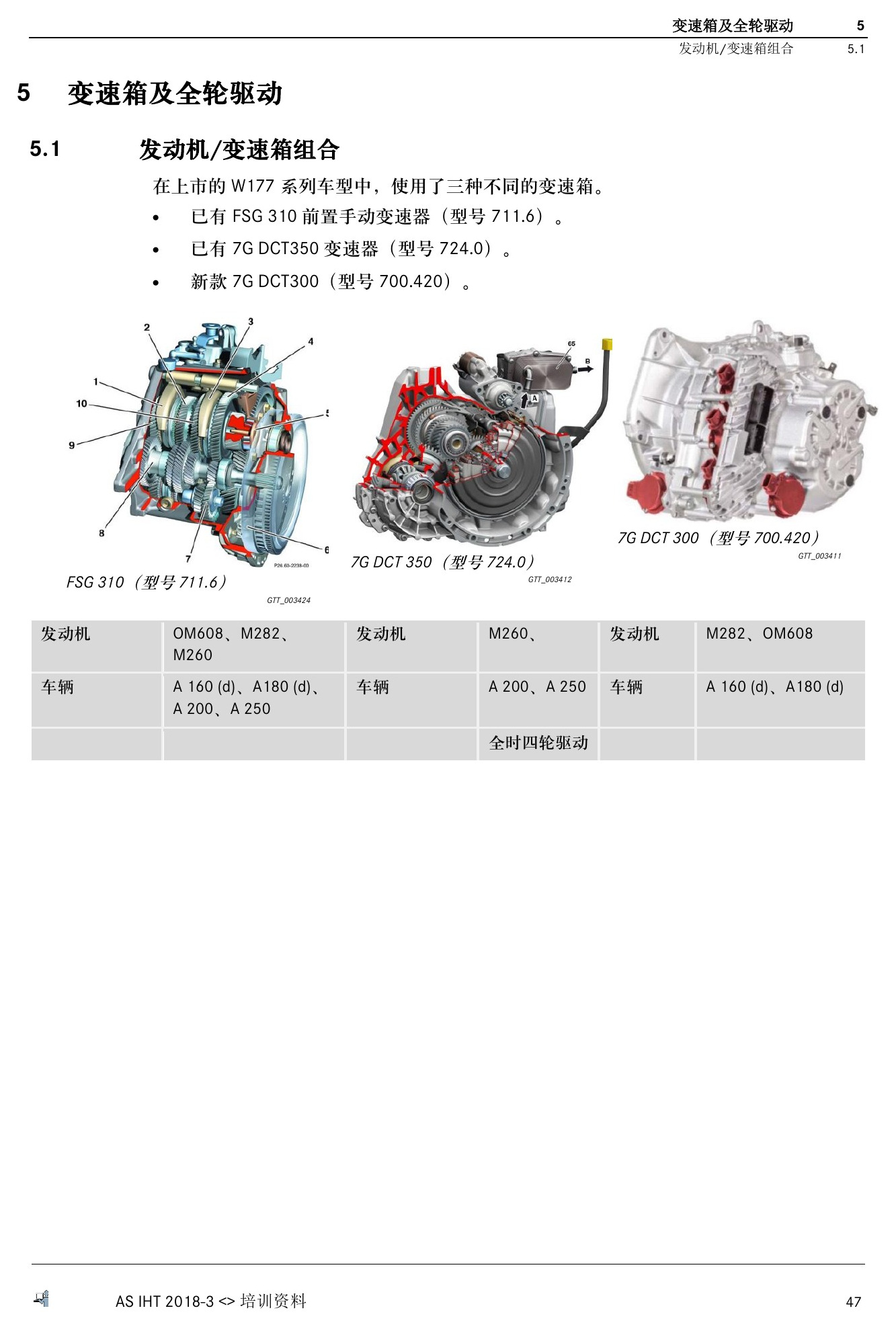

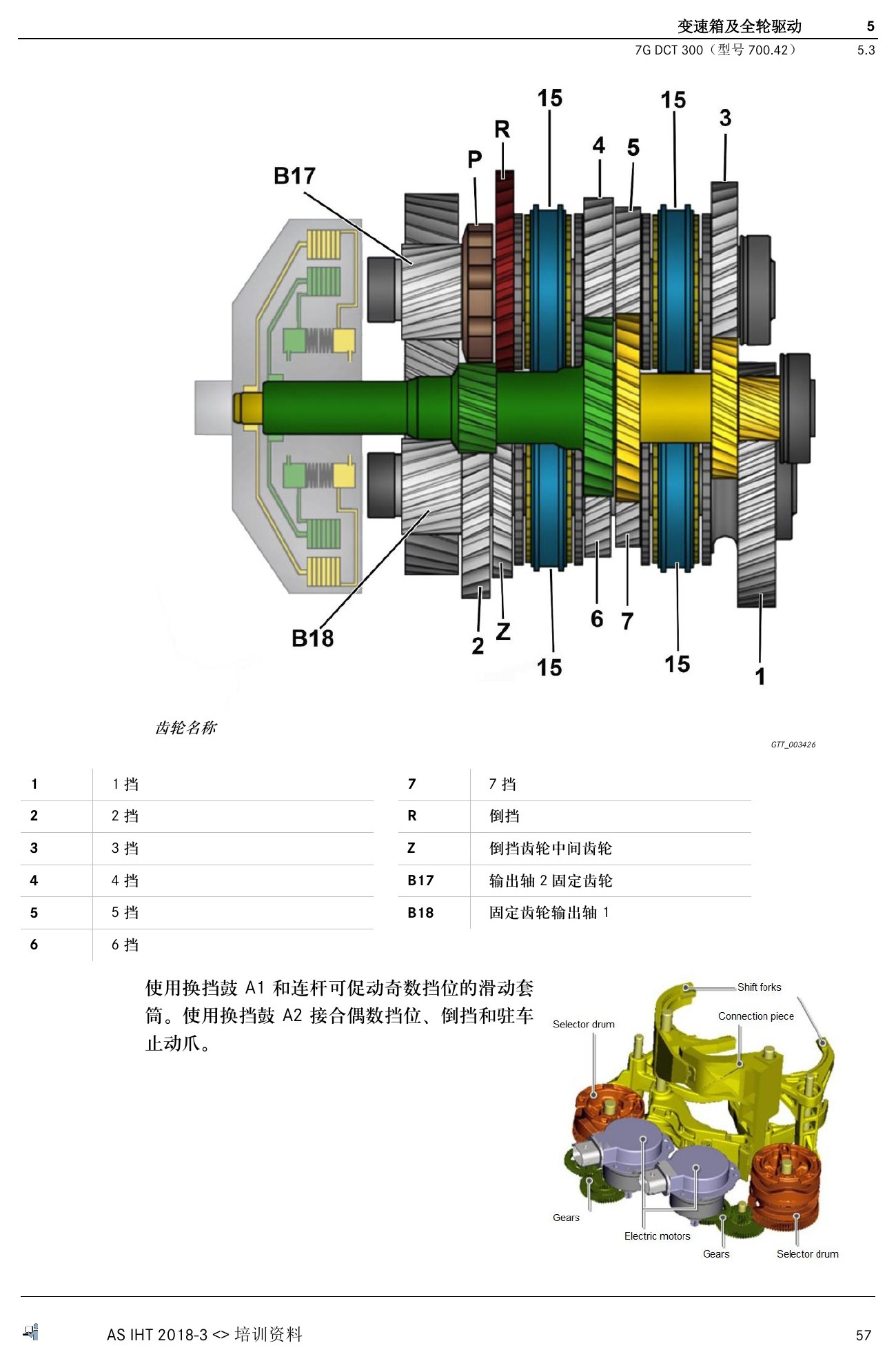

六、7G-DCT与全轮驱动

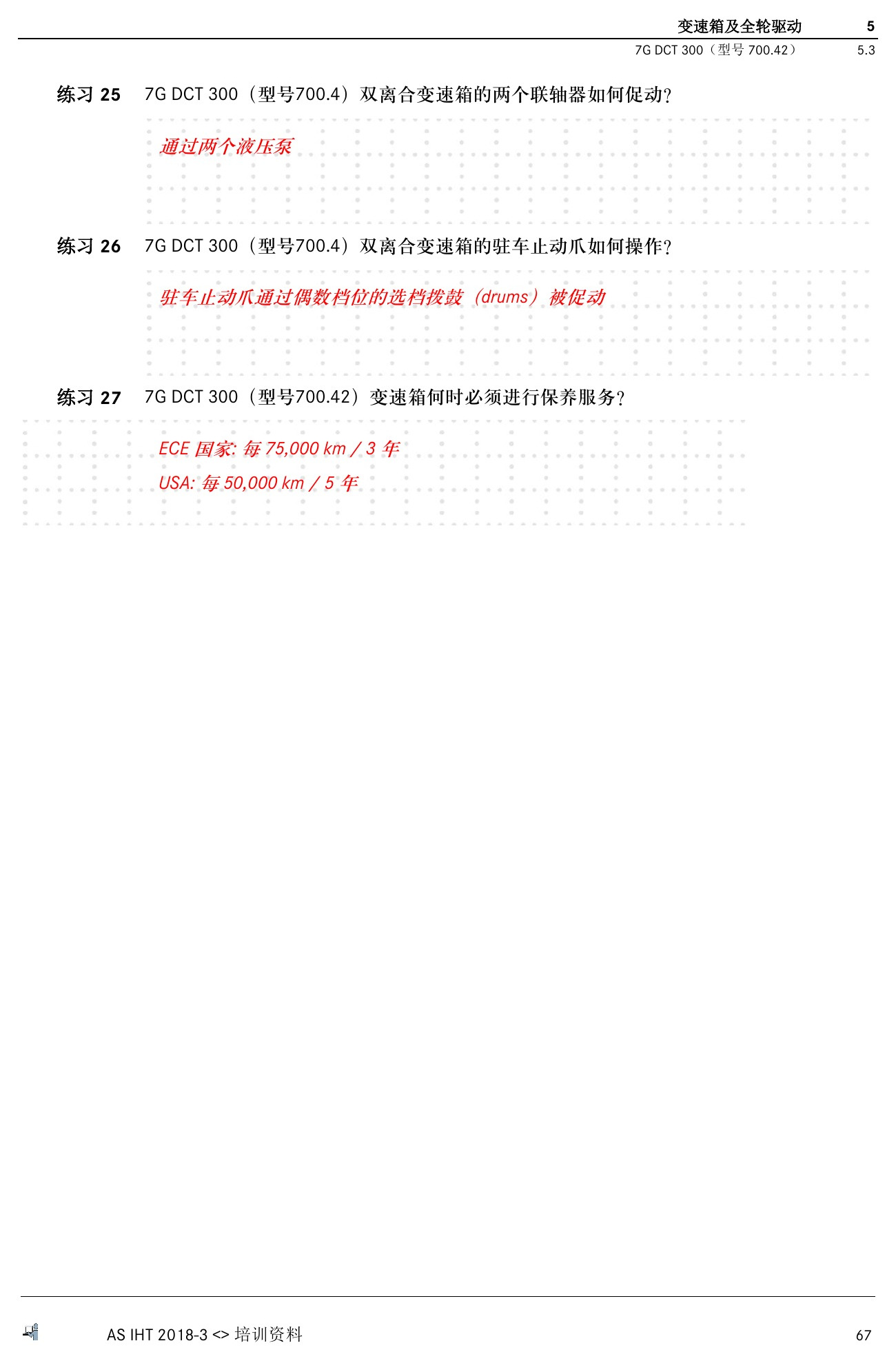

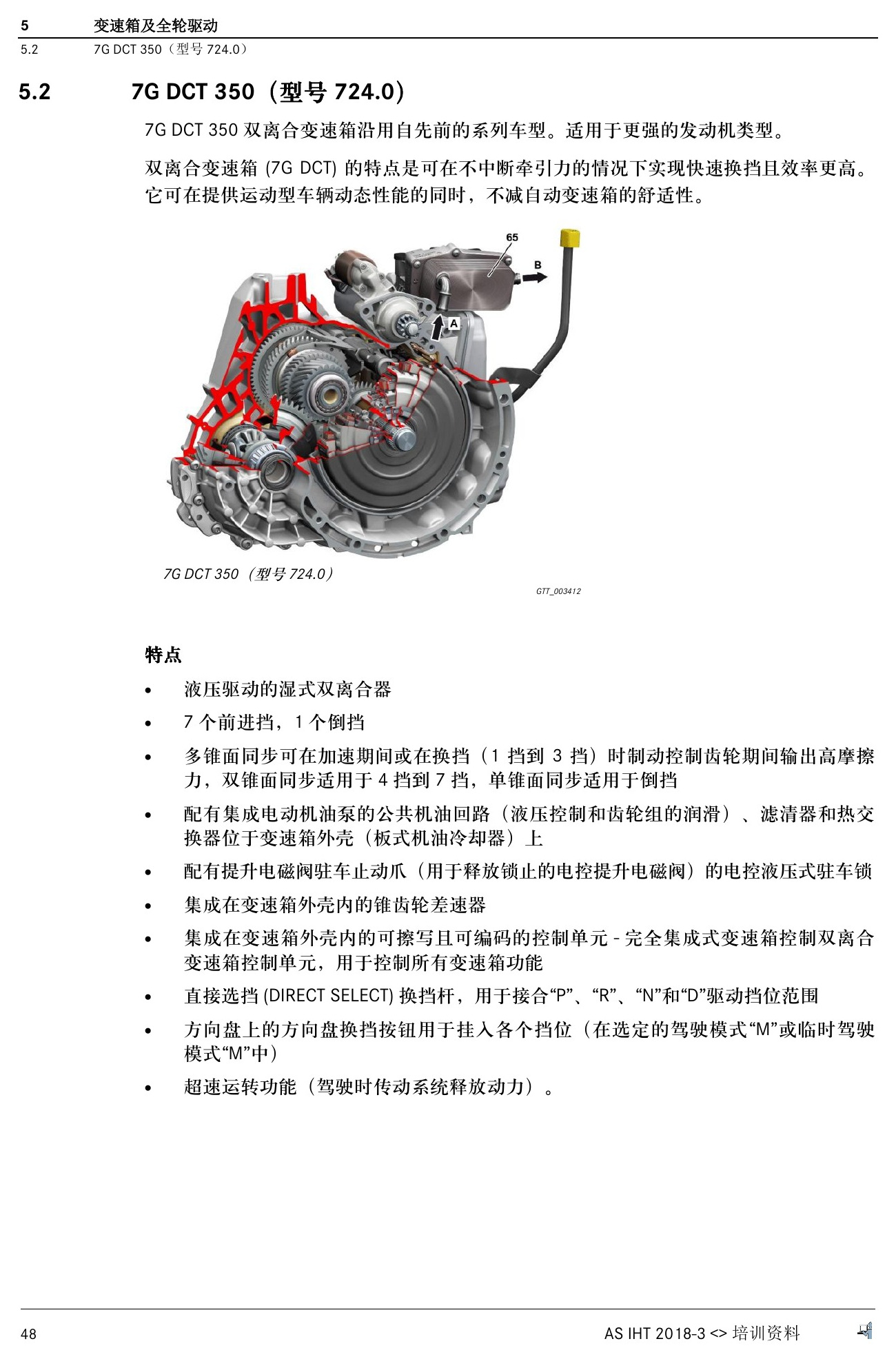

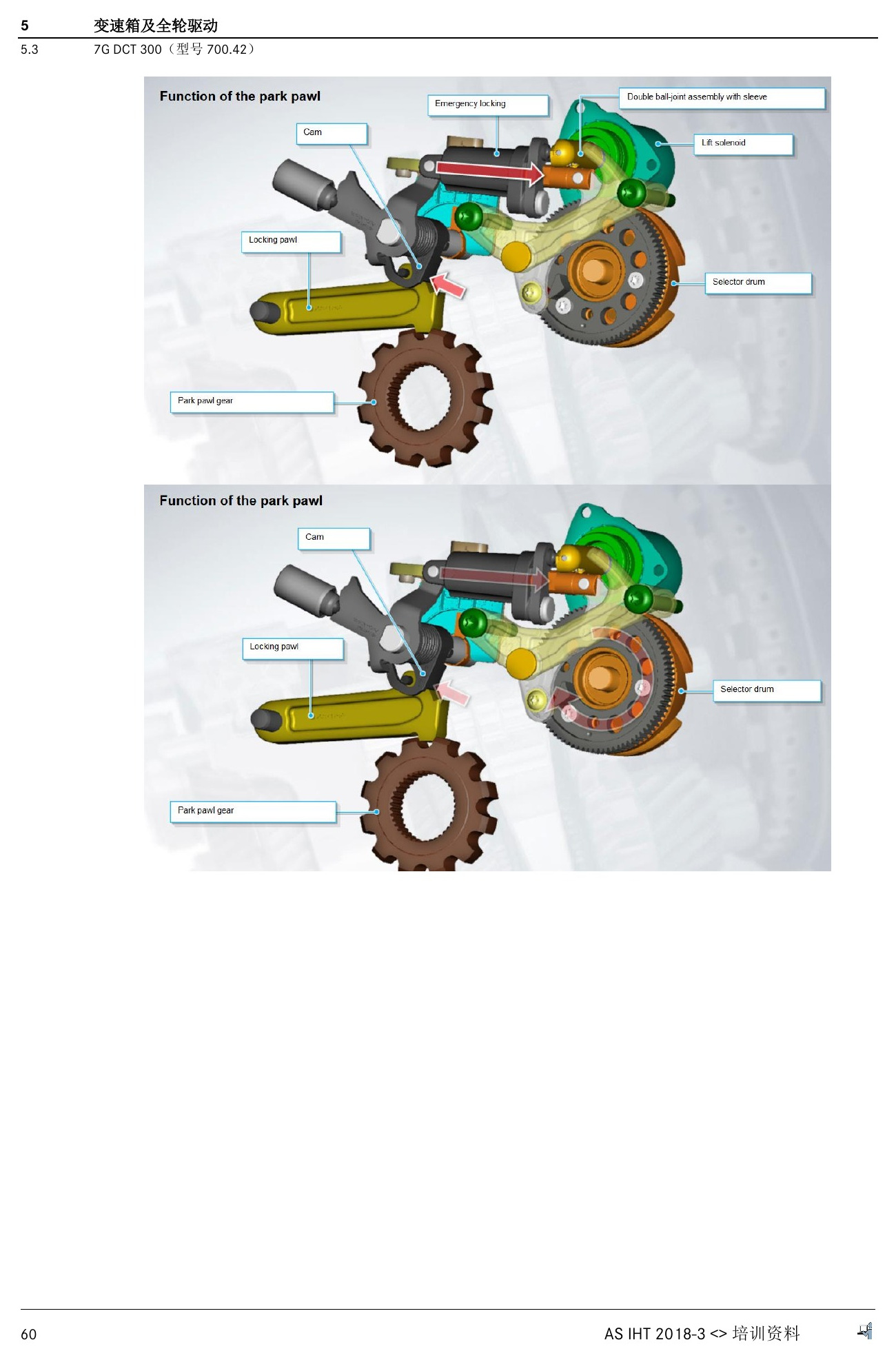

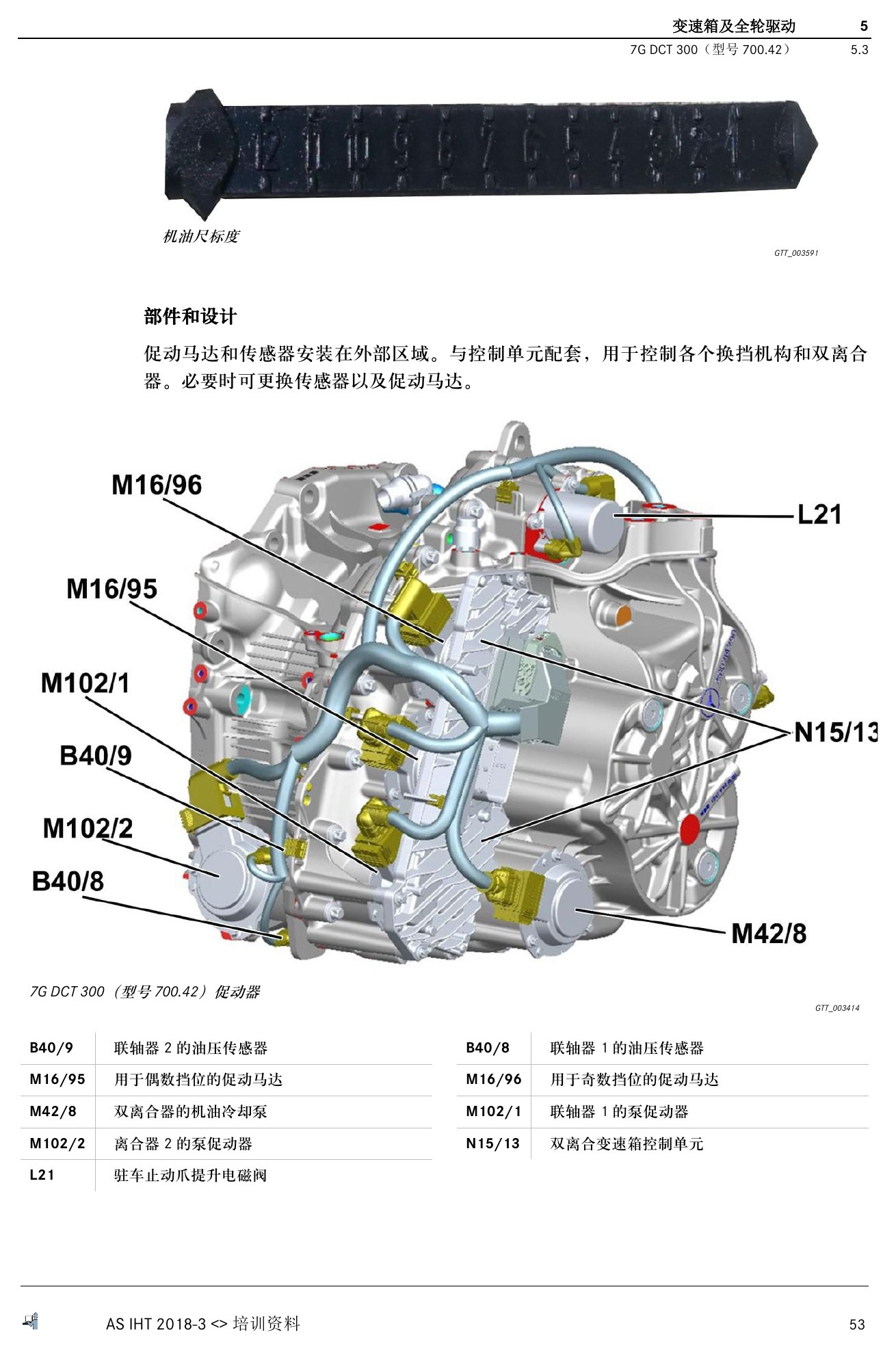

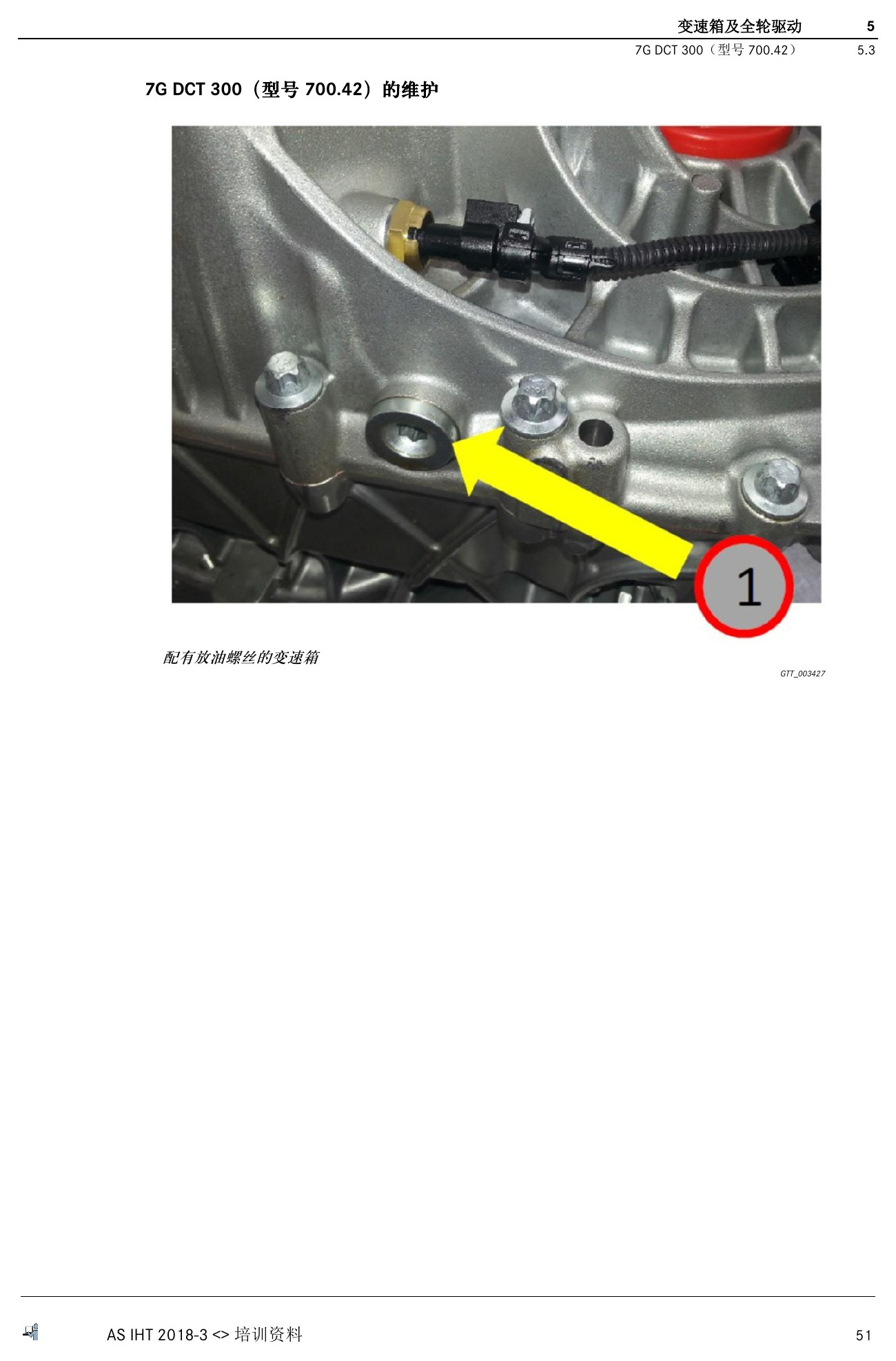

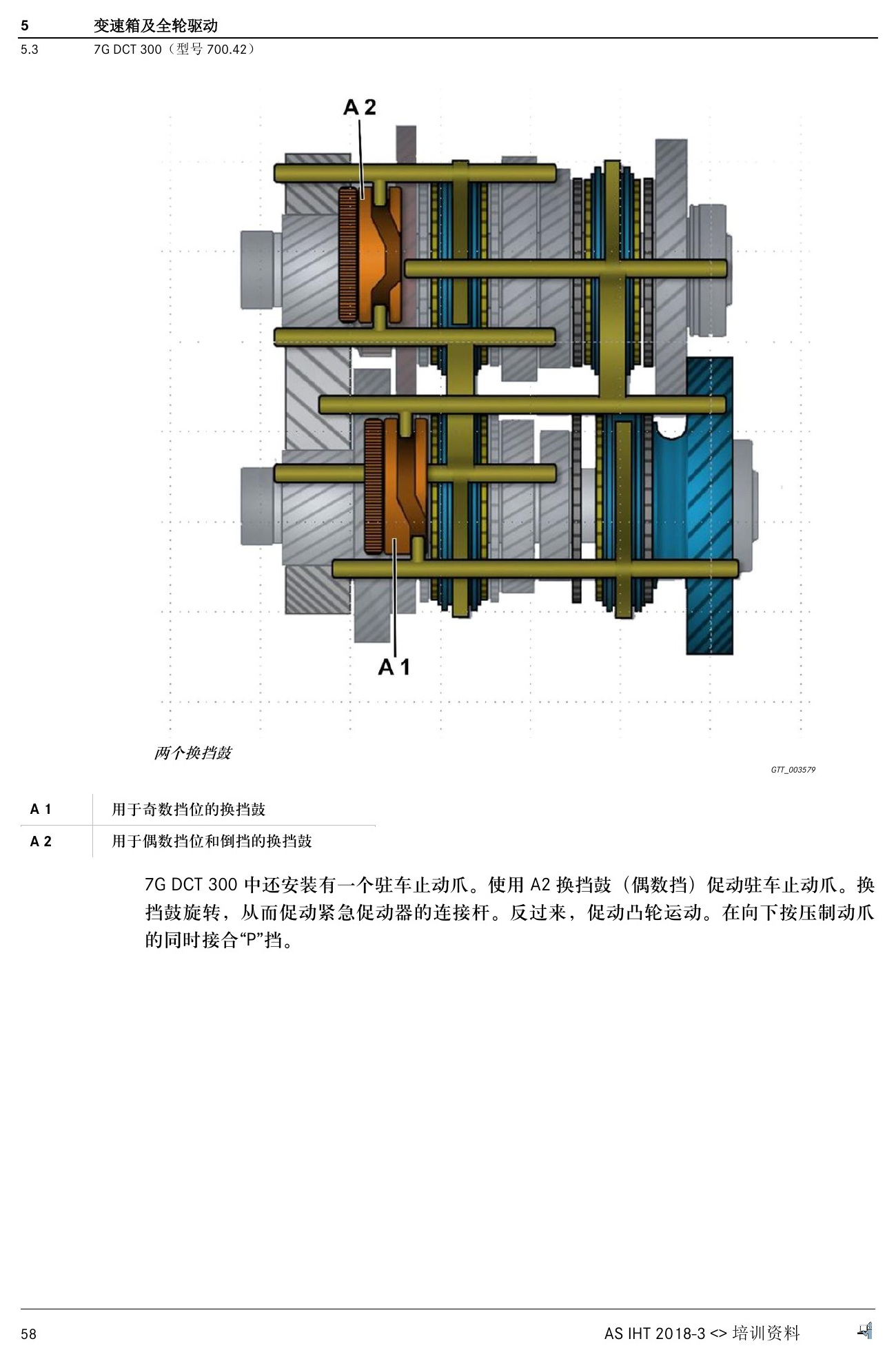

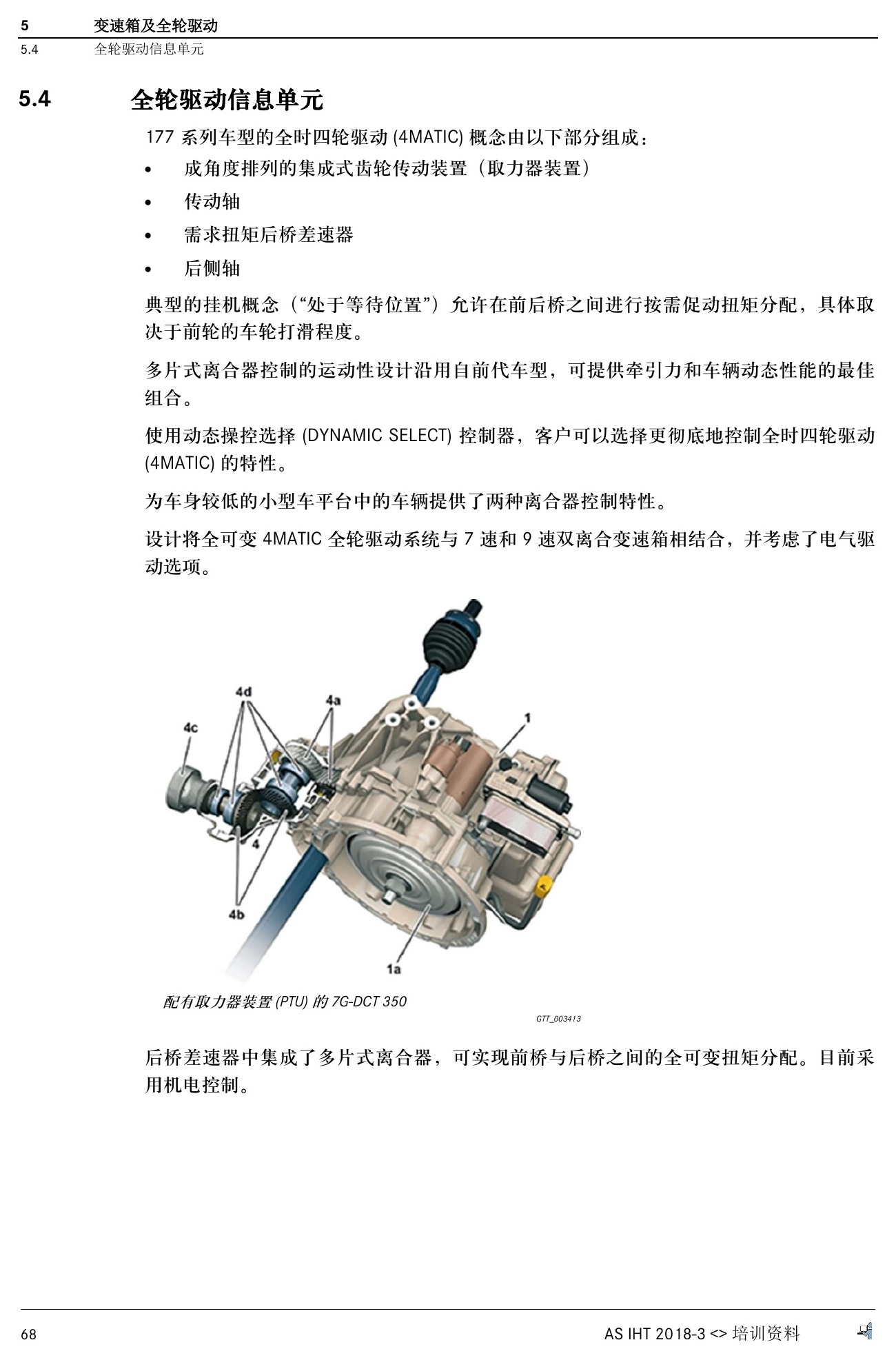

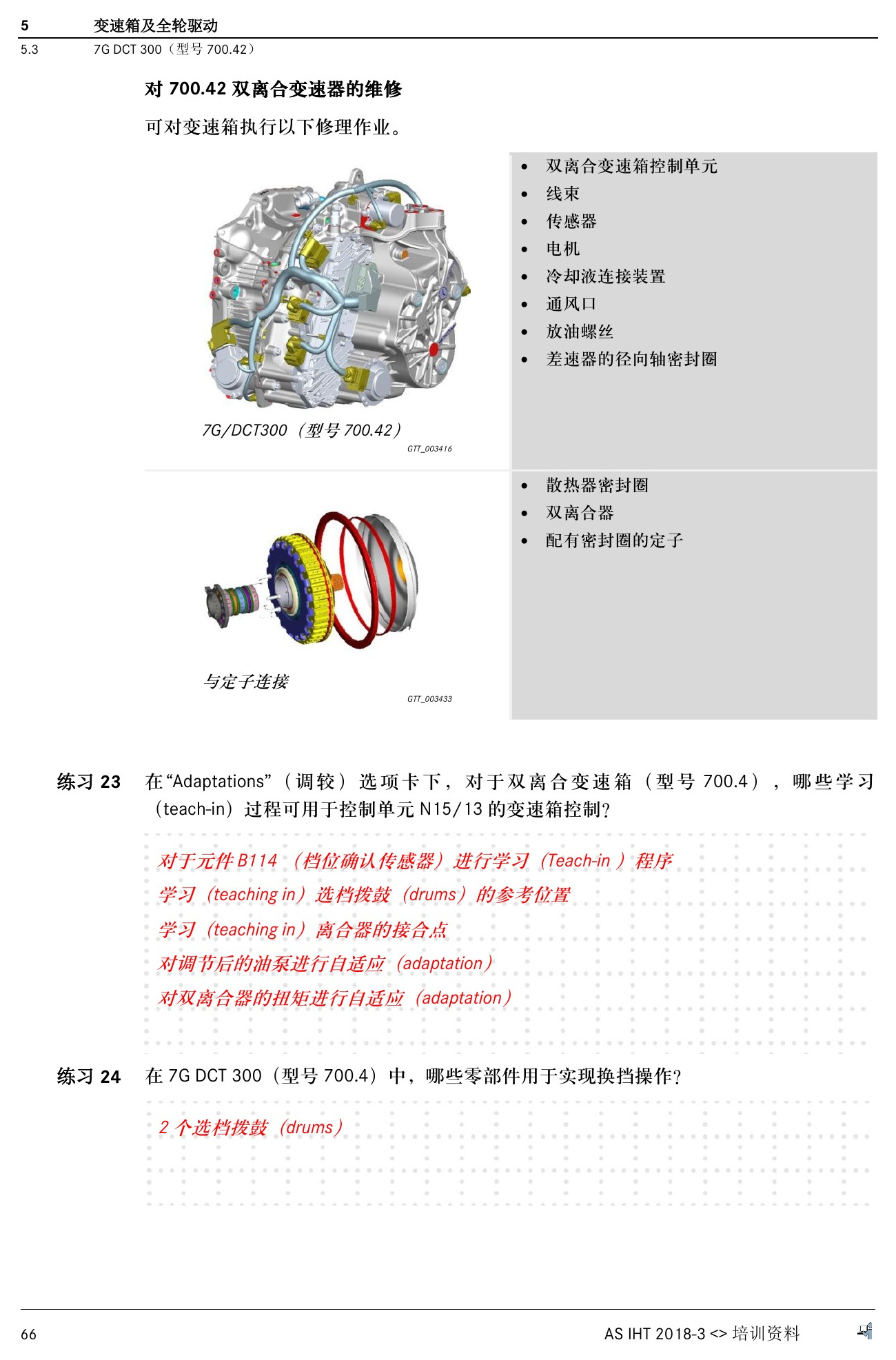

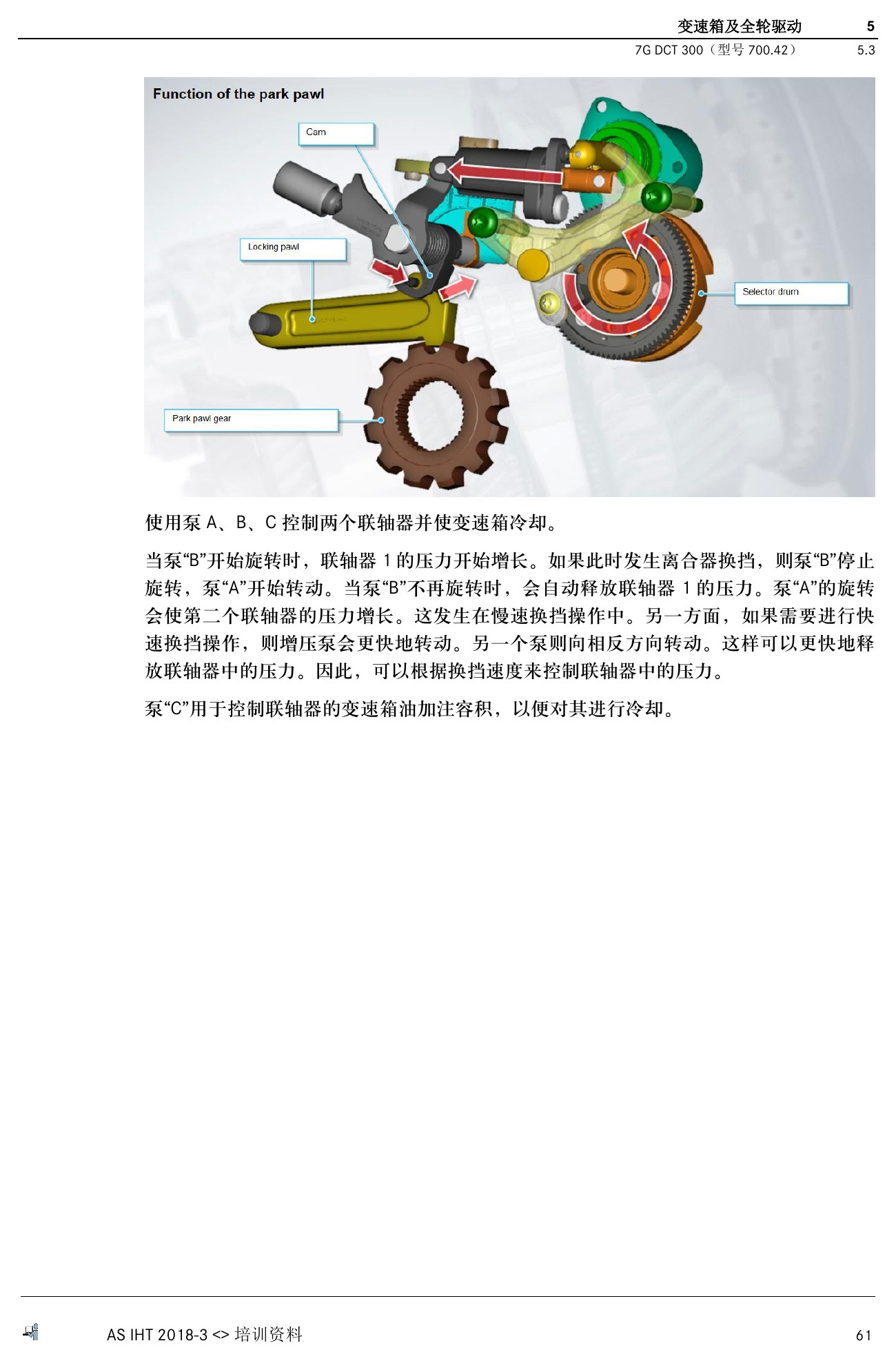

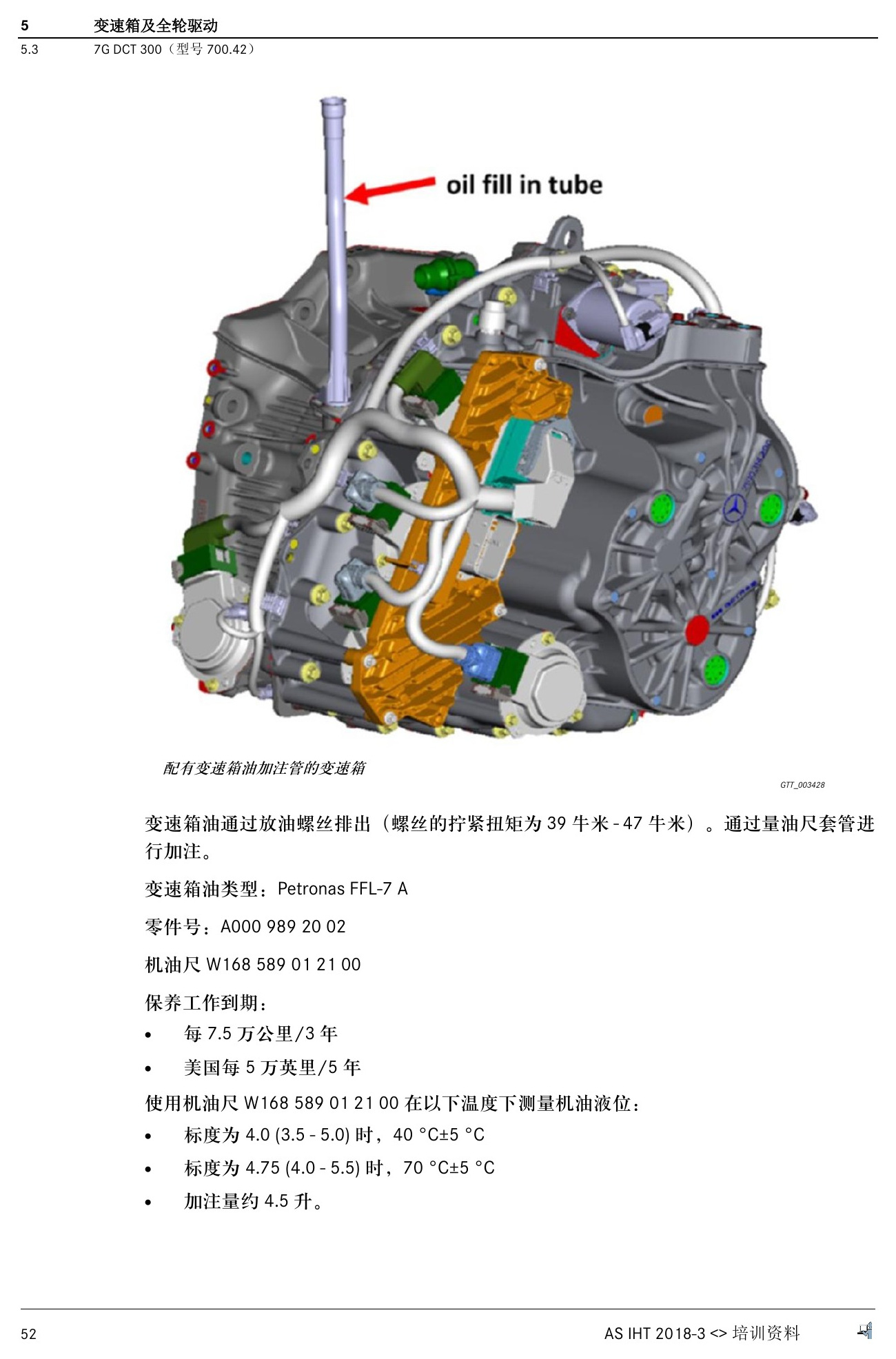

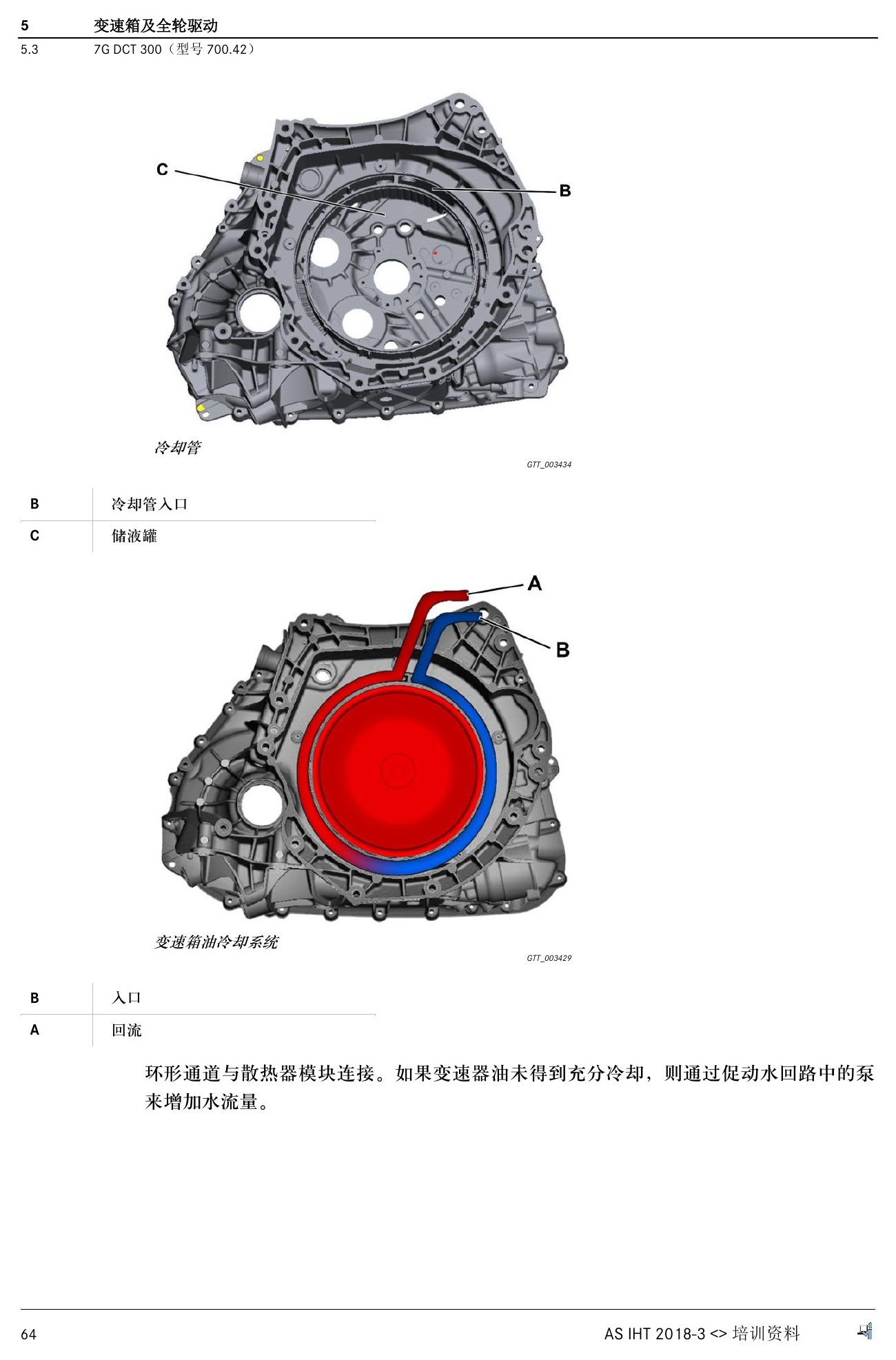

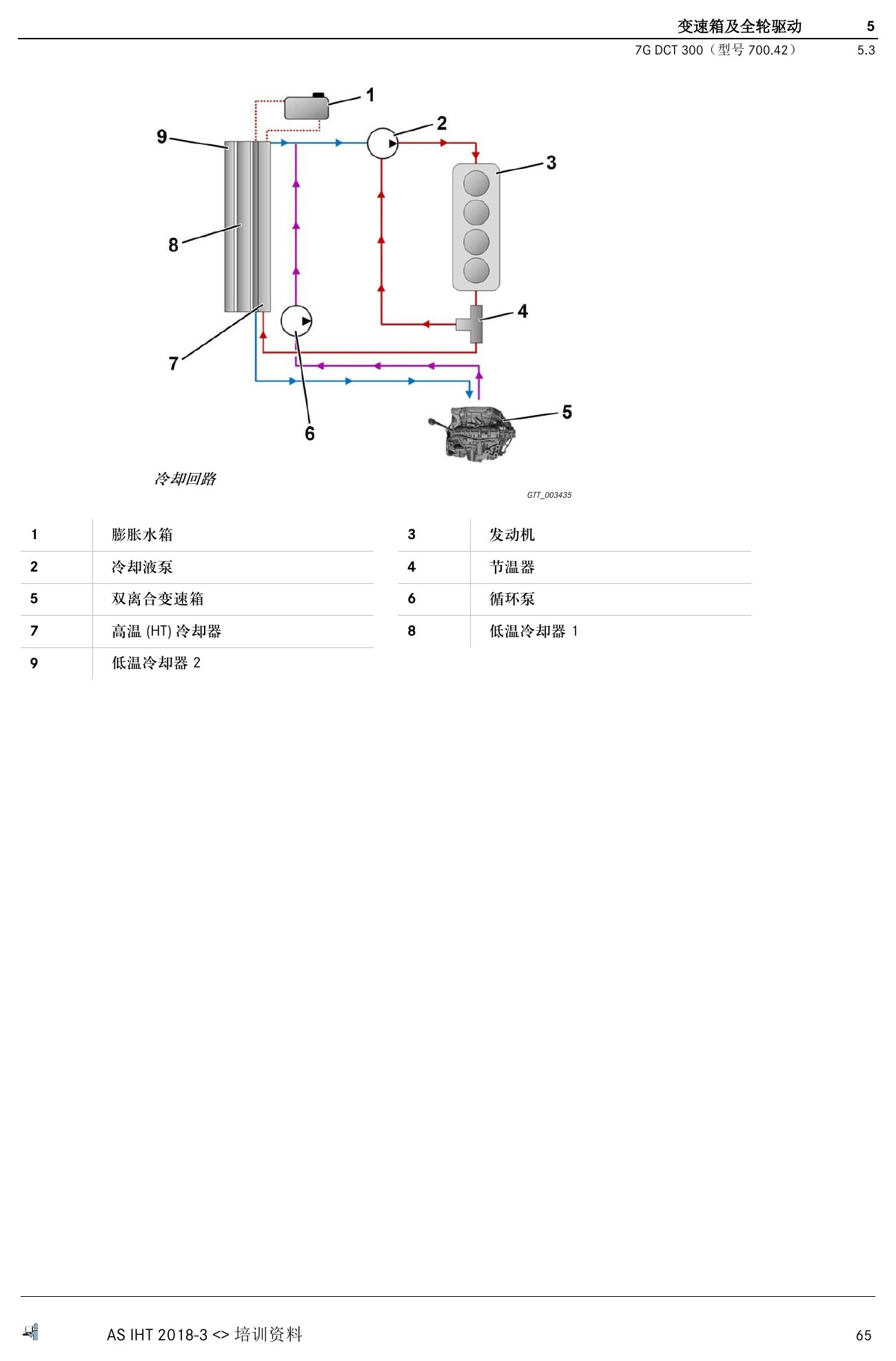

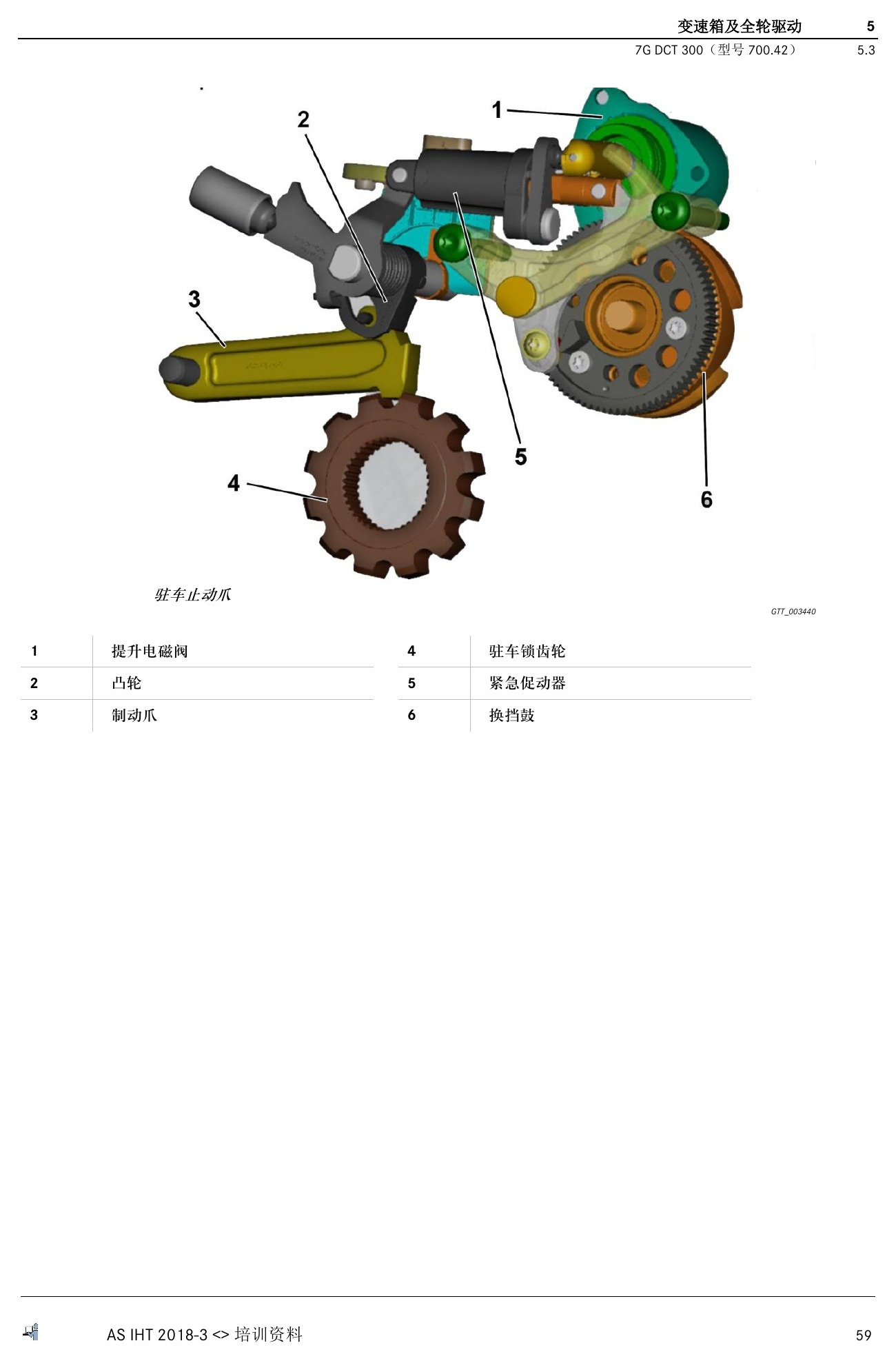

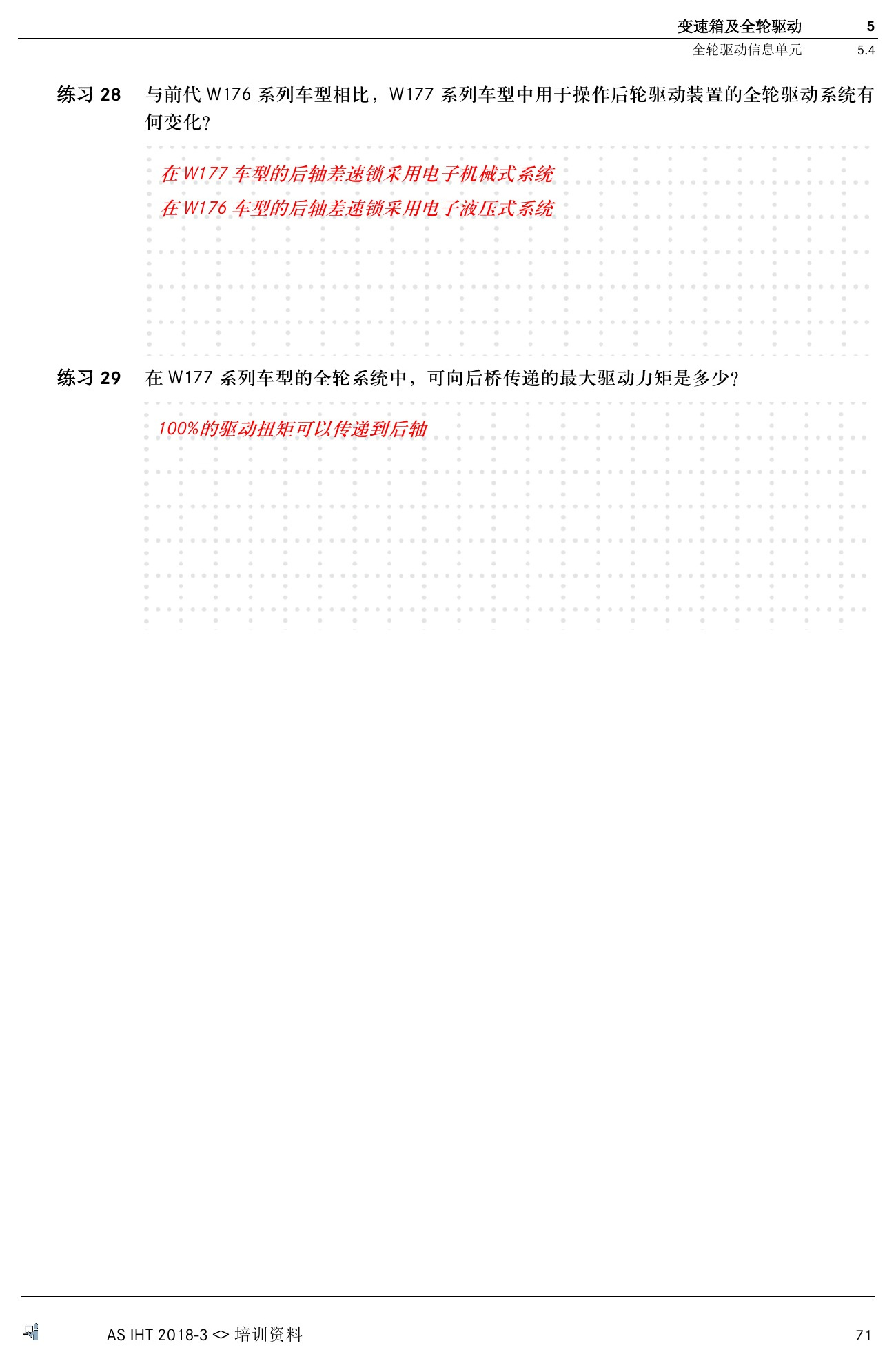

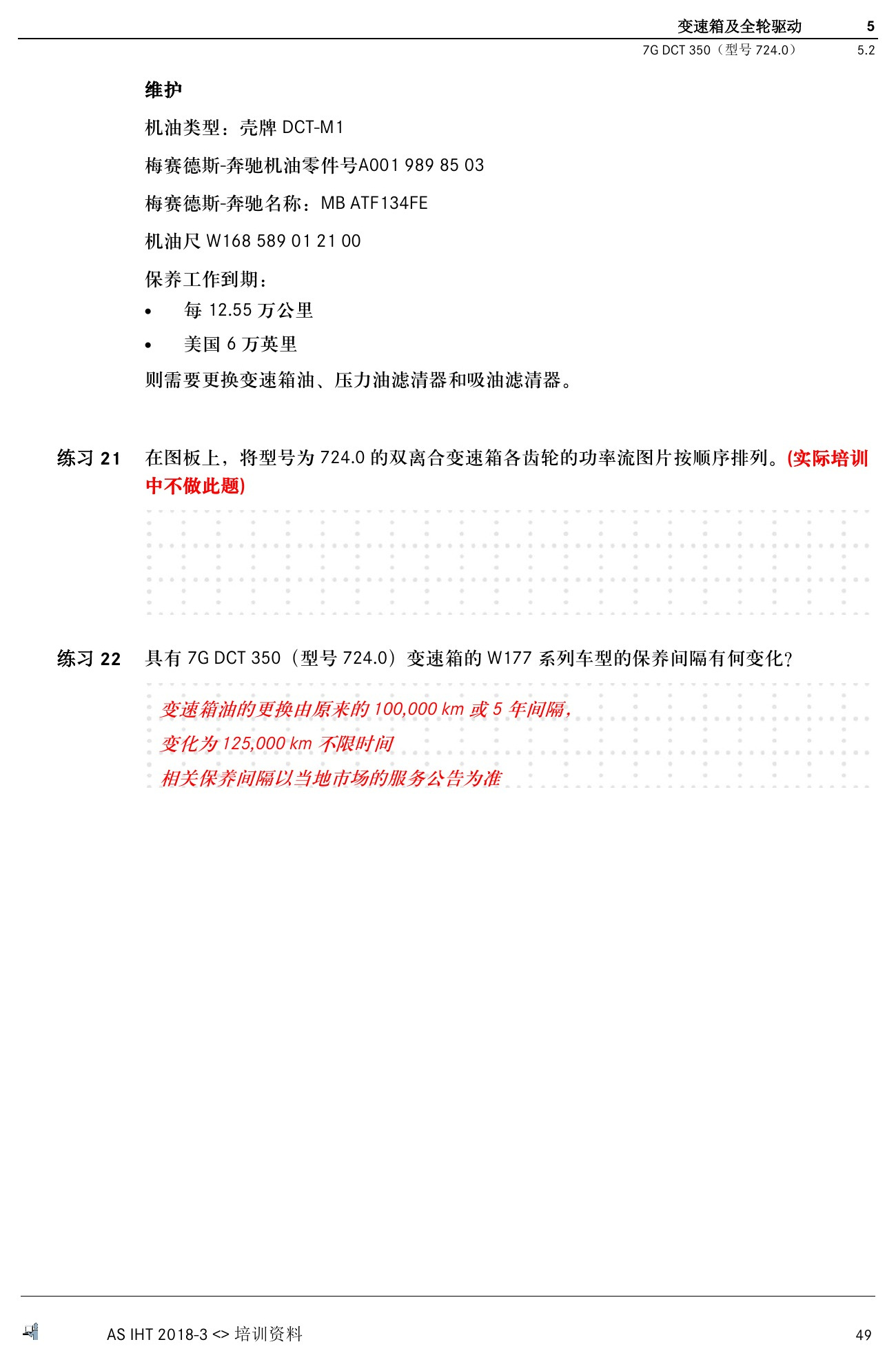

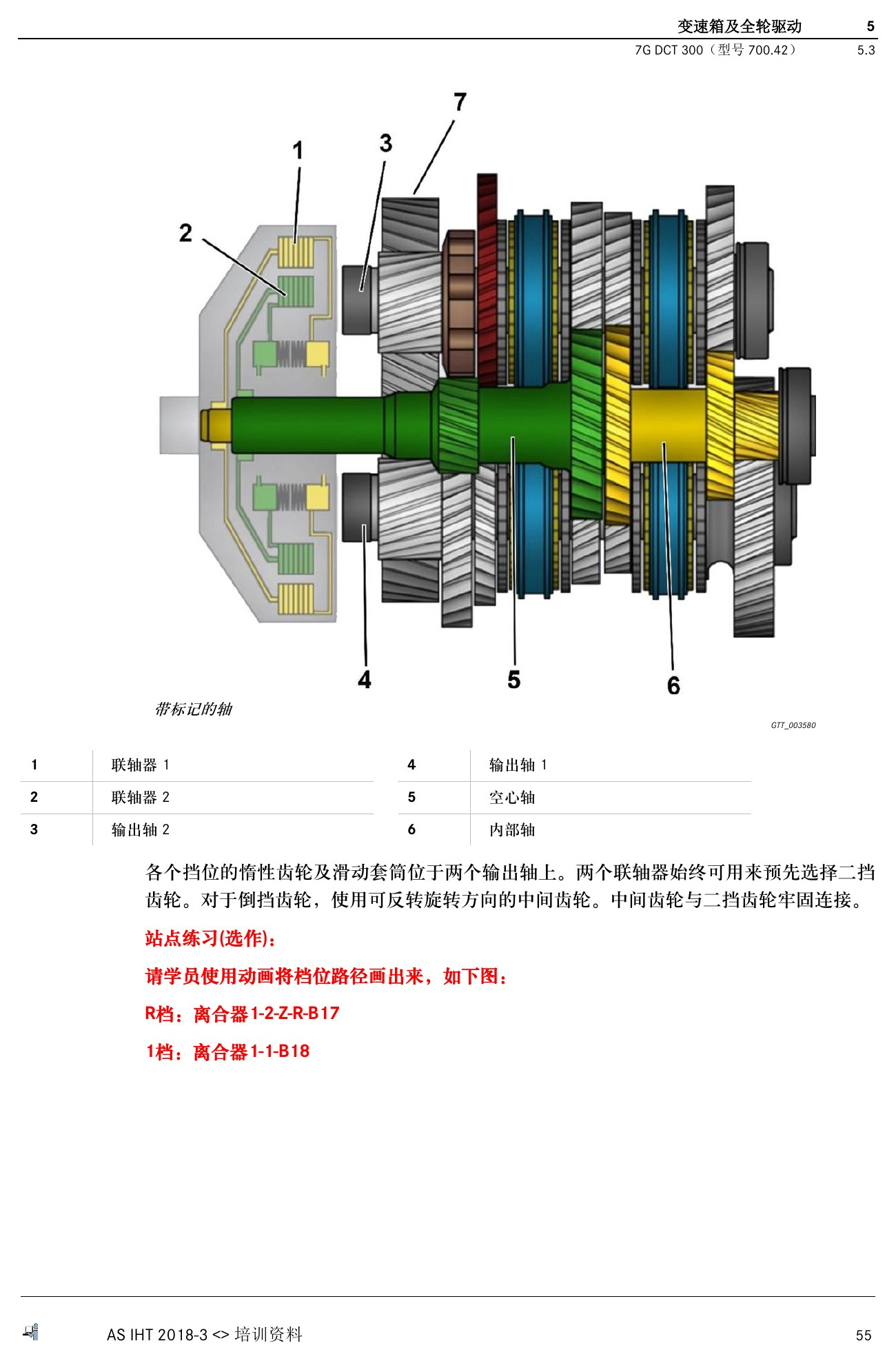

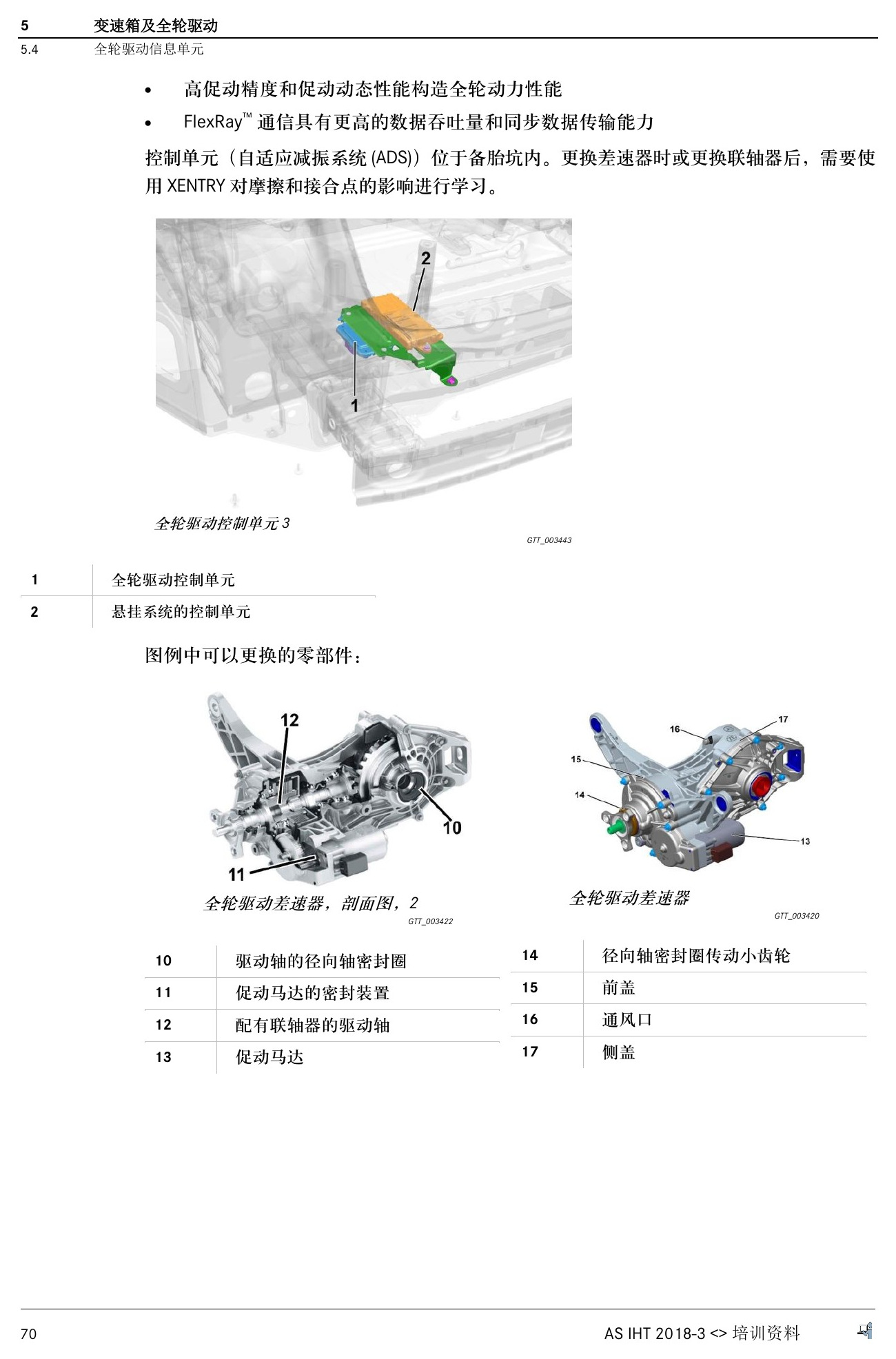

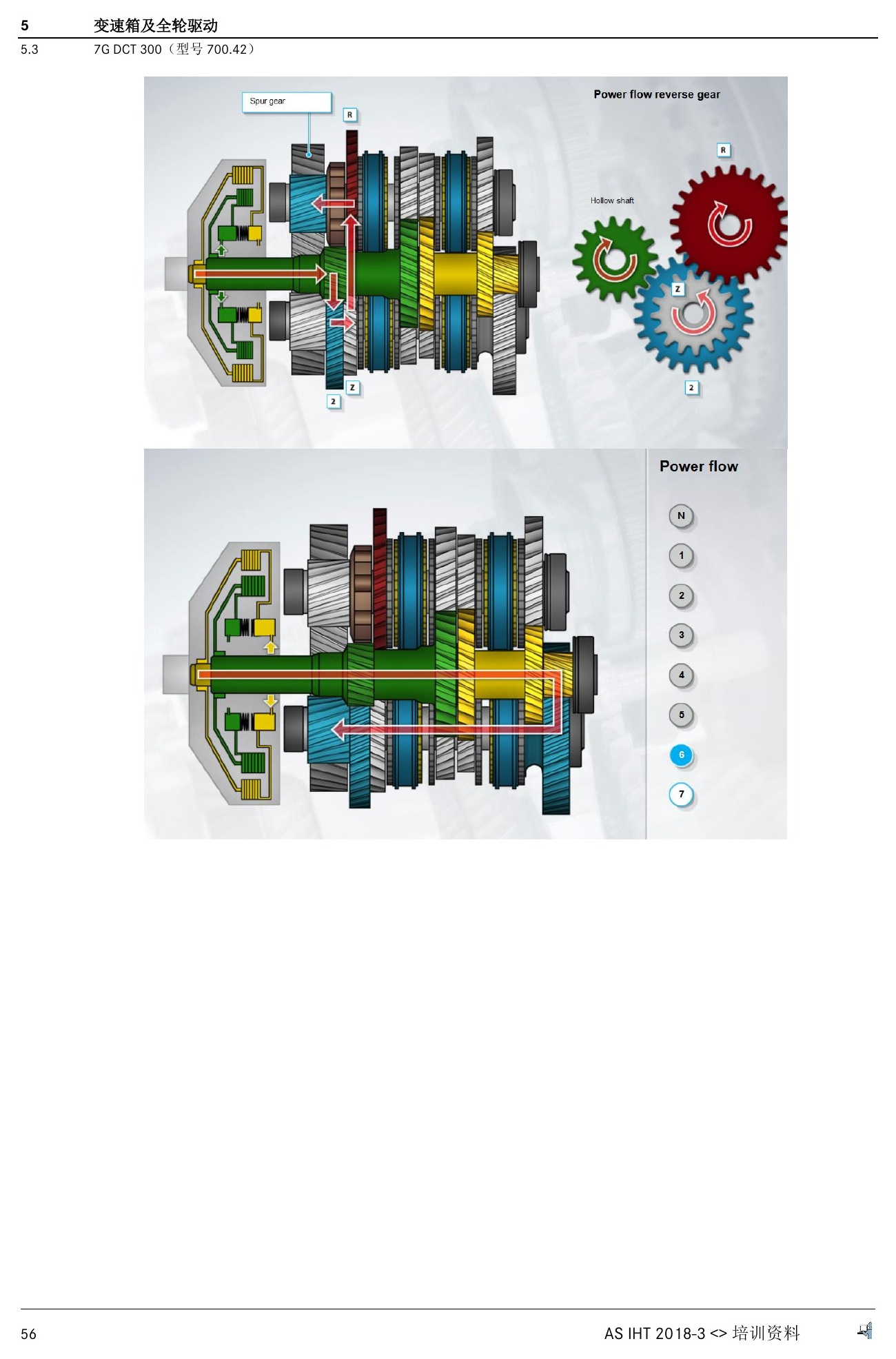

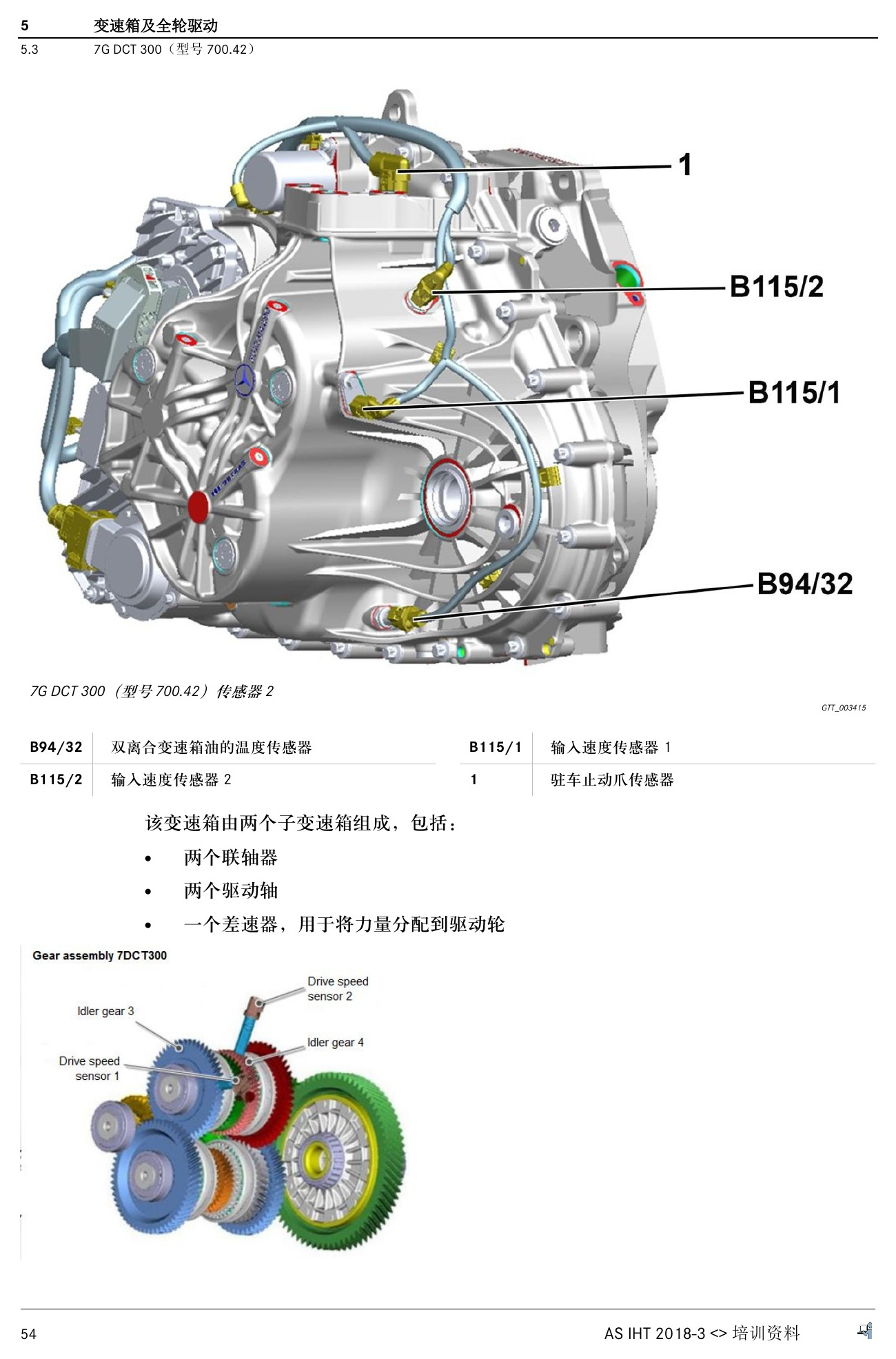

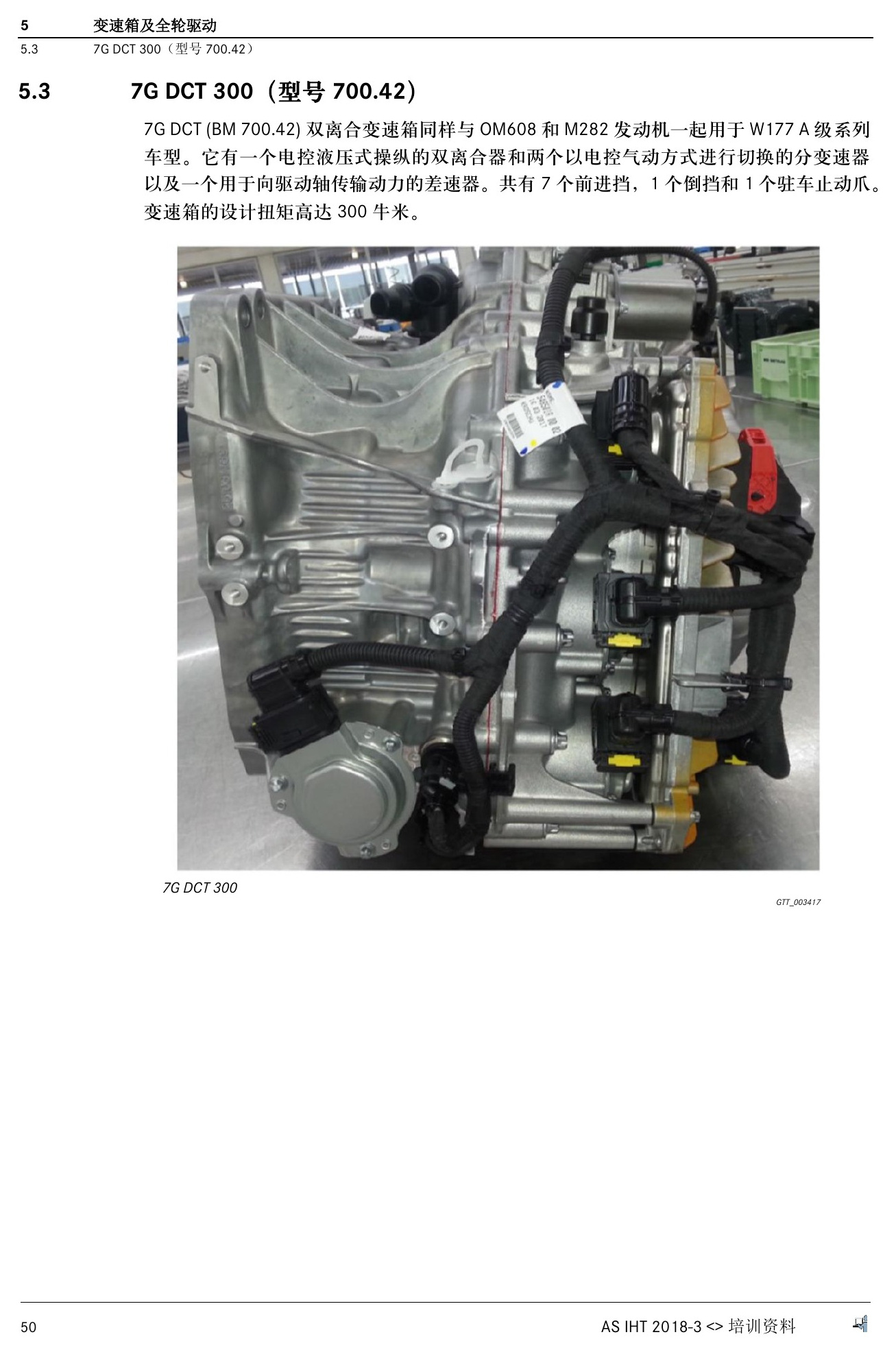

变速箱章节比较7G-DCT 350型号724.0与7G-DCT 300型号700.42，保留离合器、换挡机构、油路和执行部件图，同时介绍4MATIC全轮驱动信息。维修前需确认变速箱具体型号。

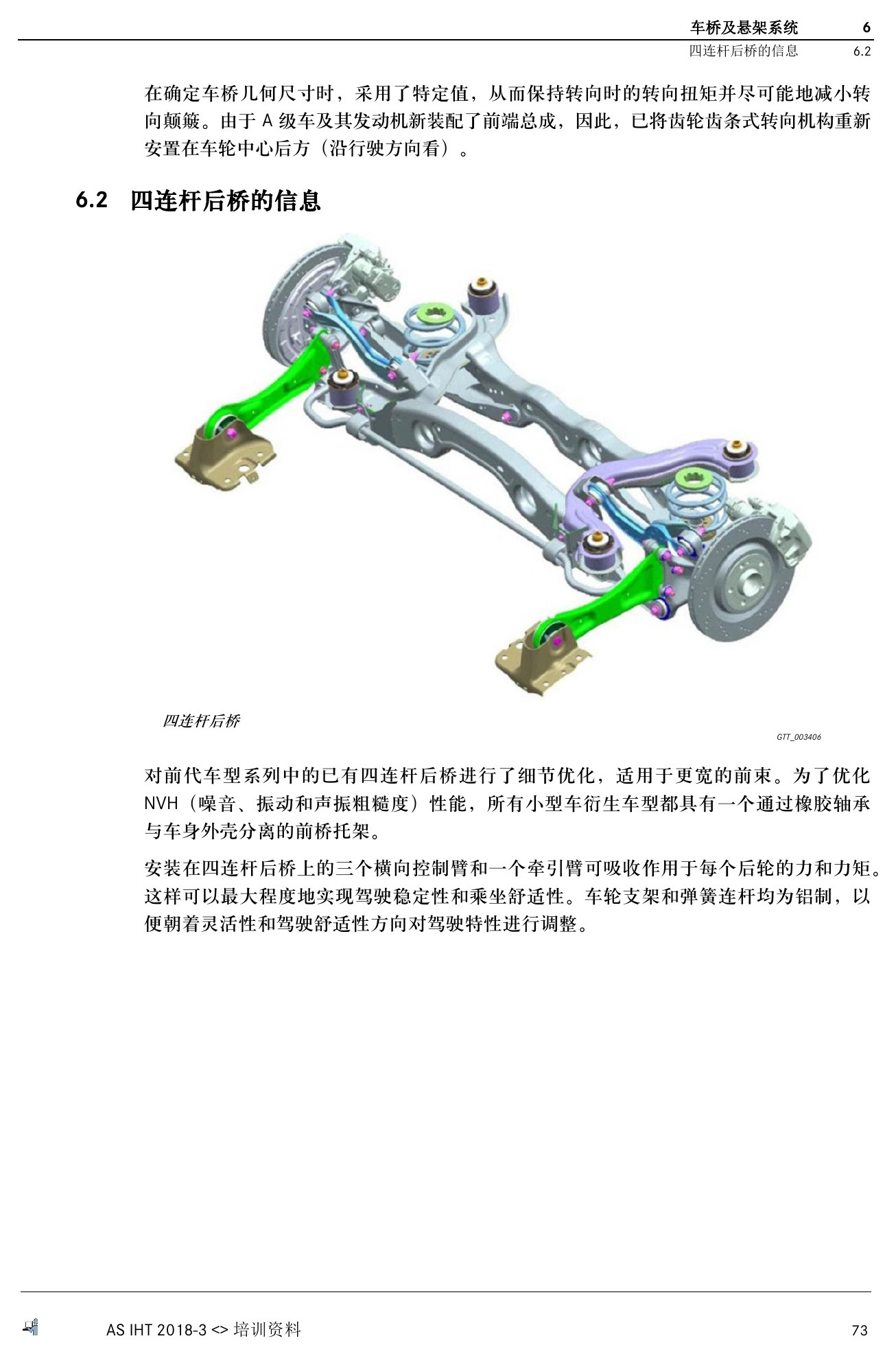

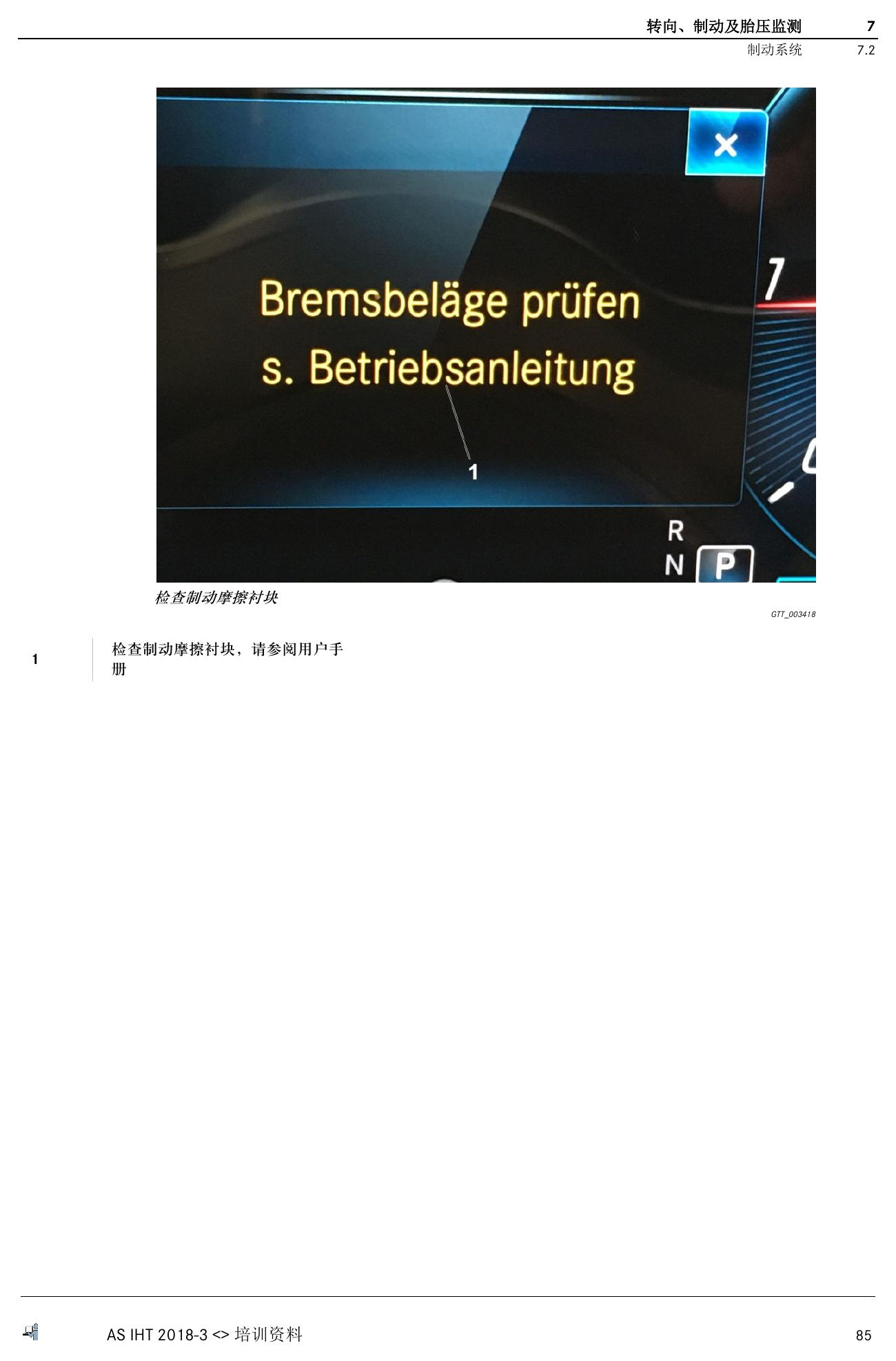

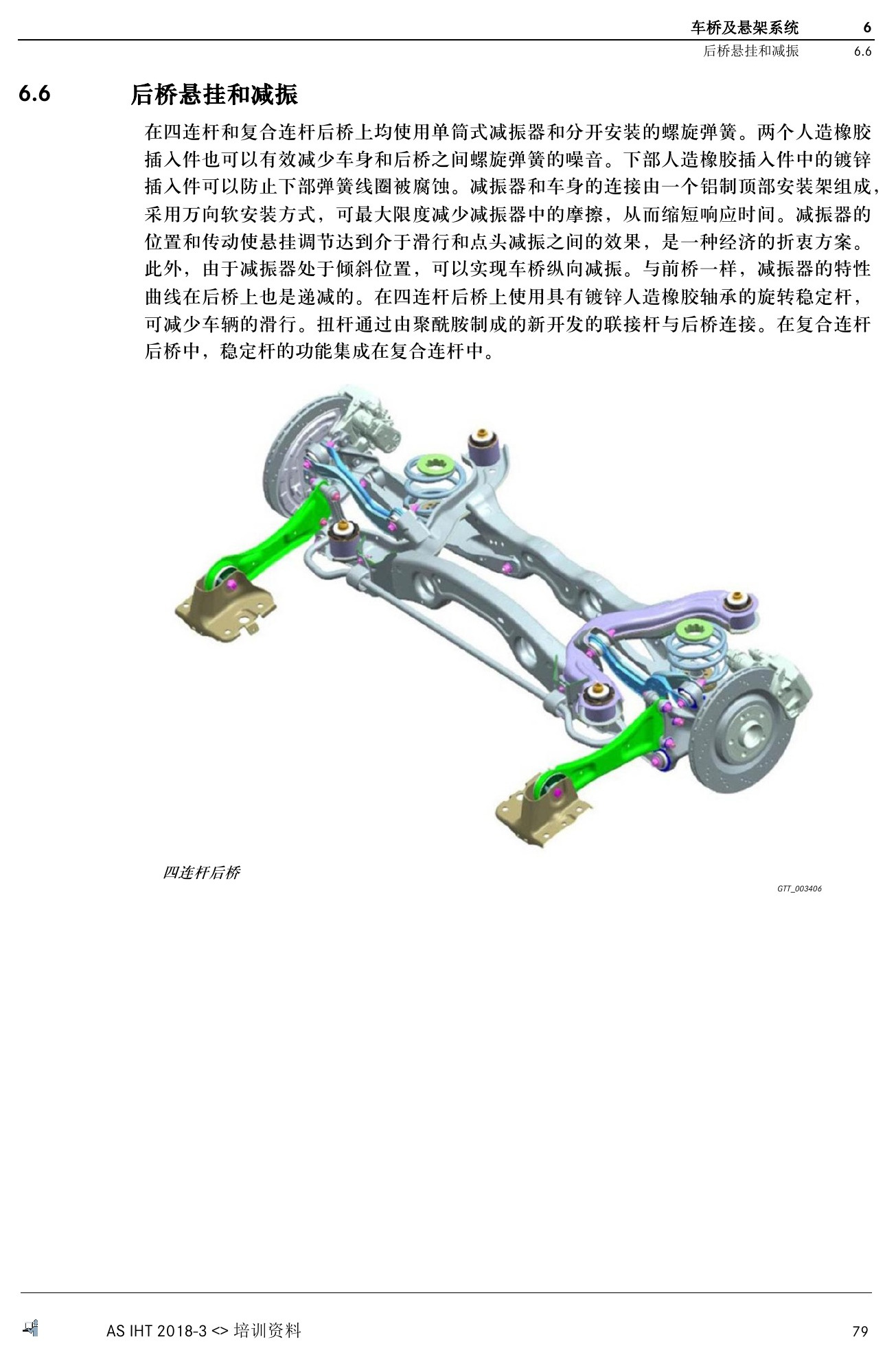

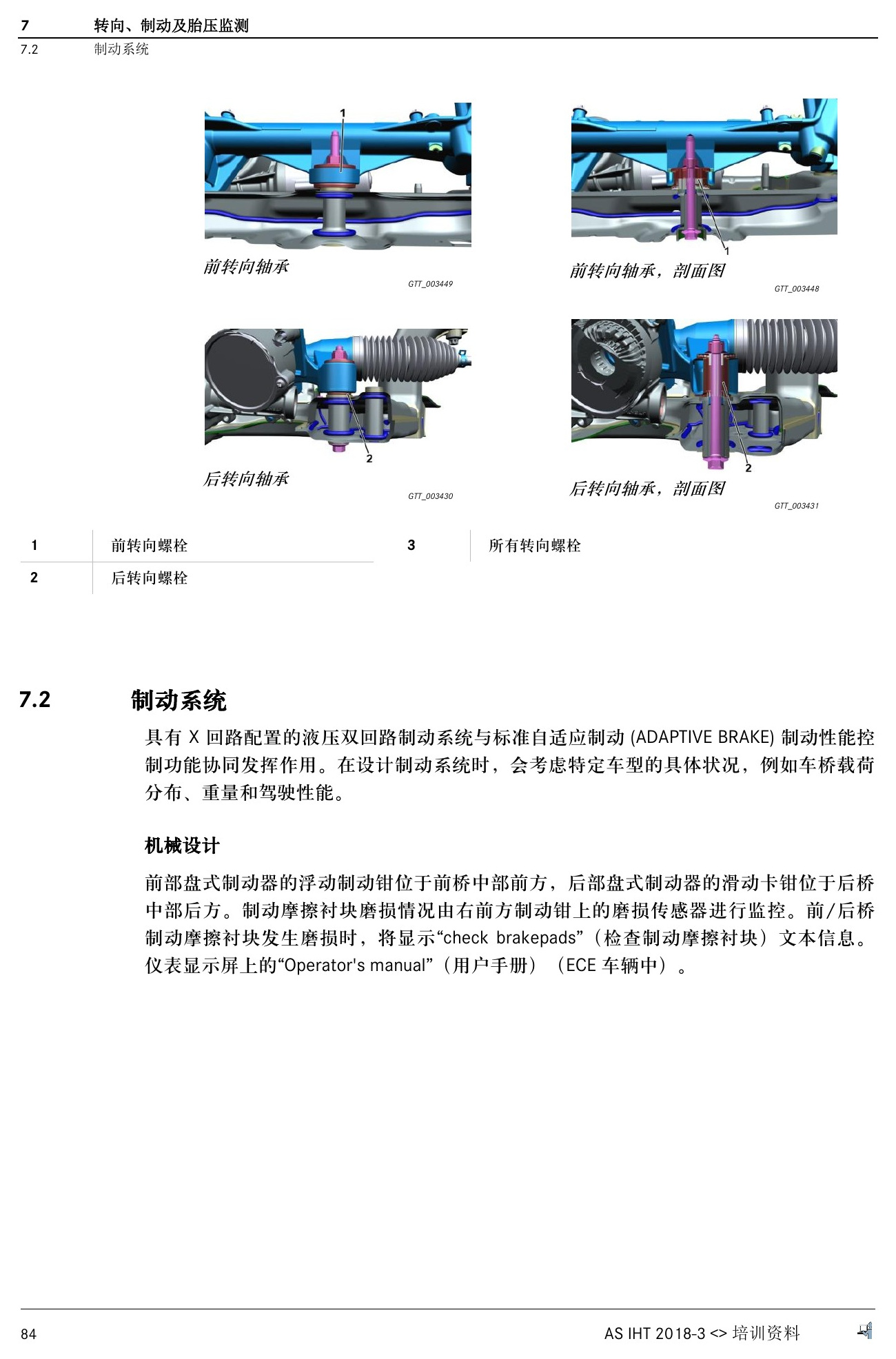

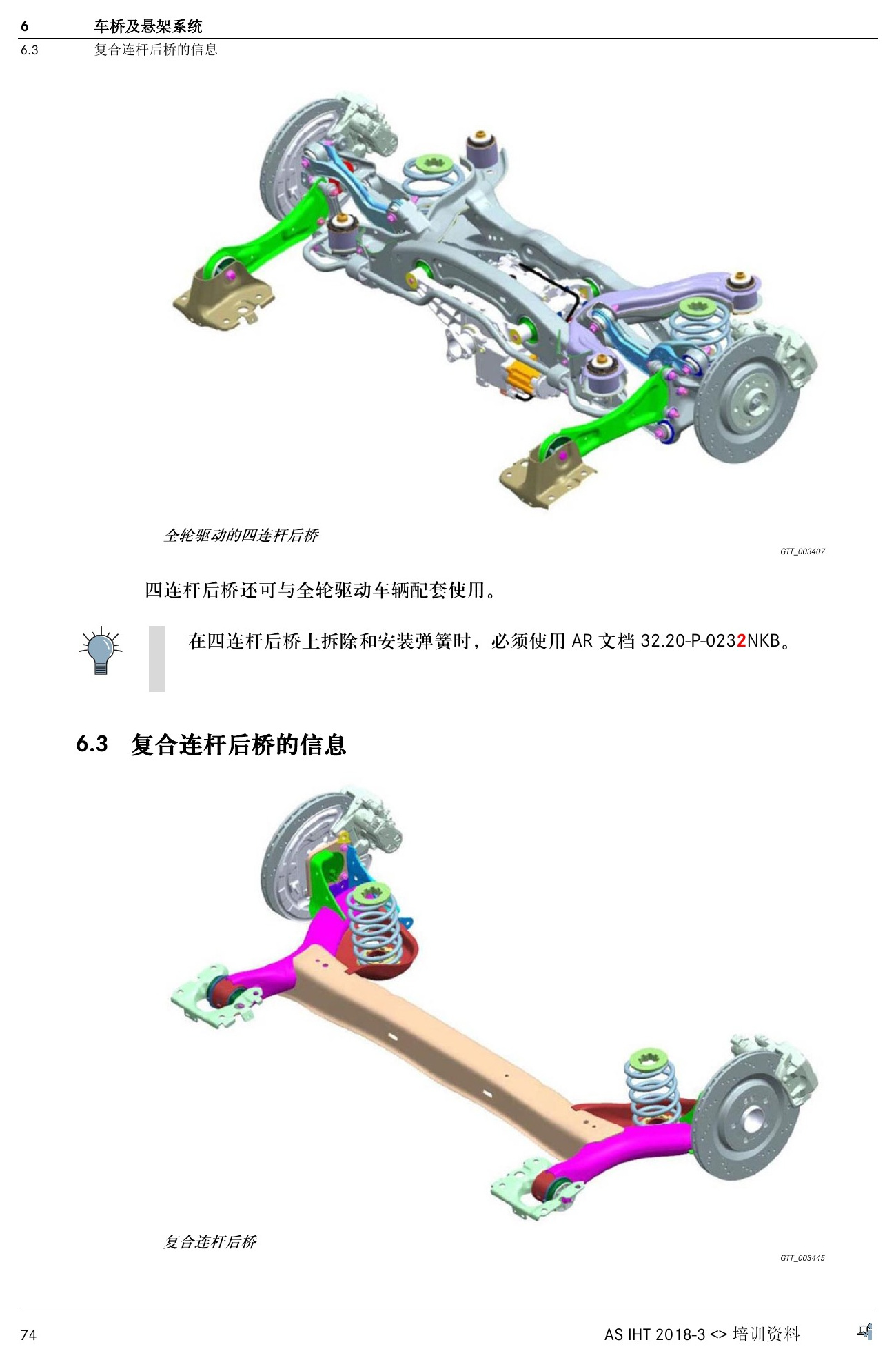

七、车桥、悬架、转向、制动与胎压监测

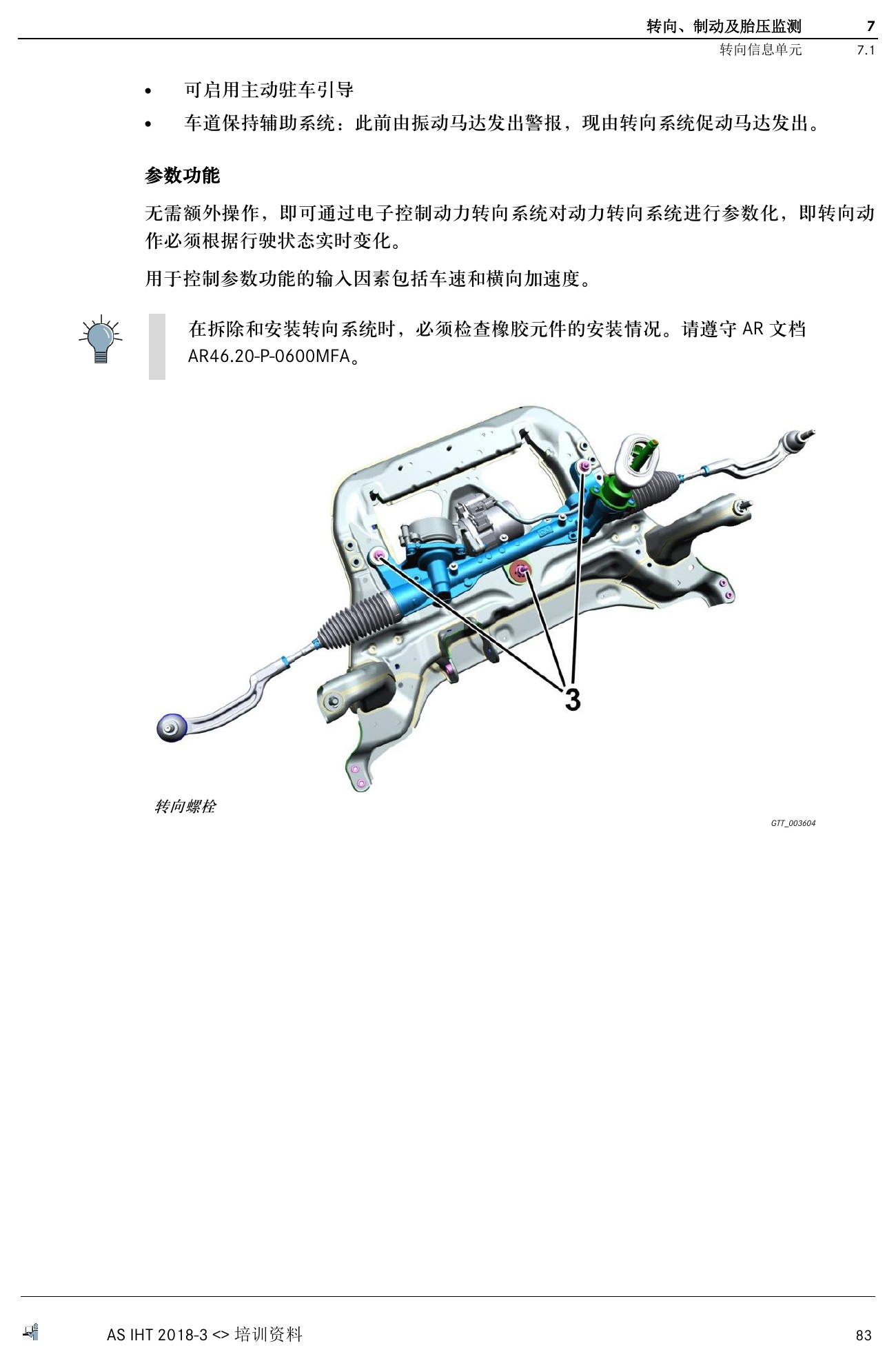

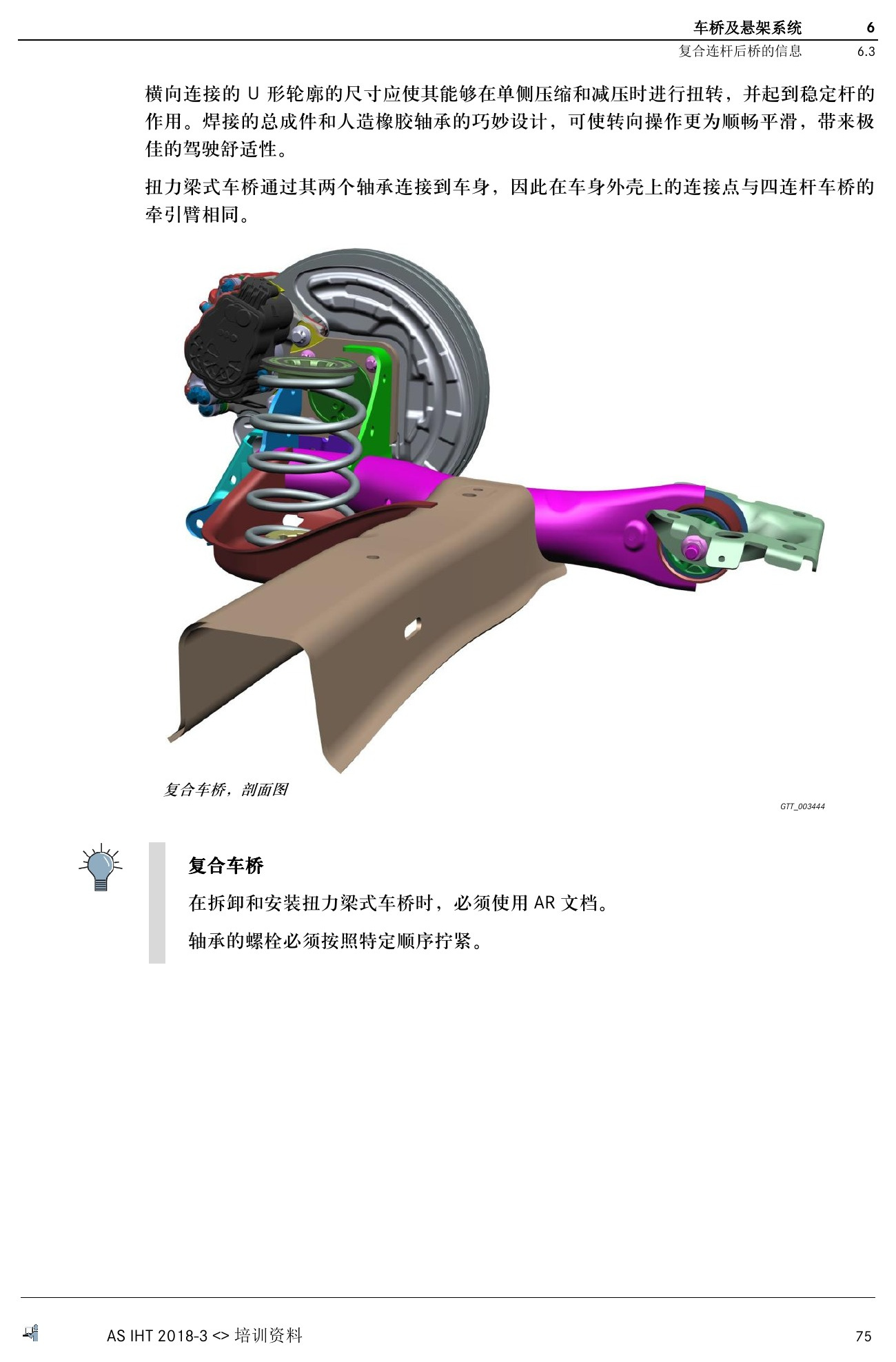

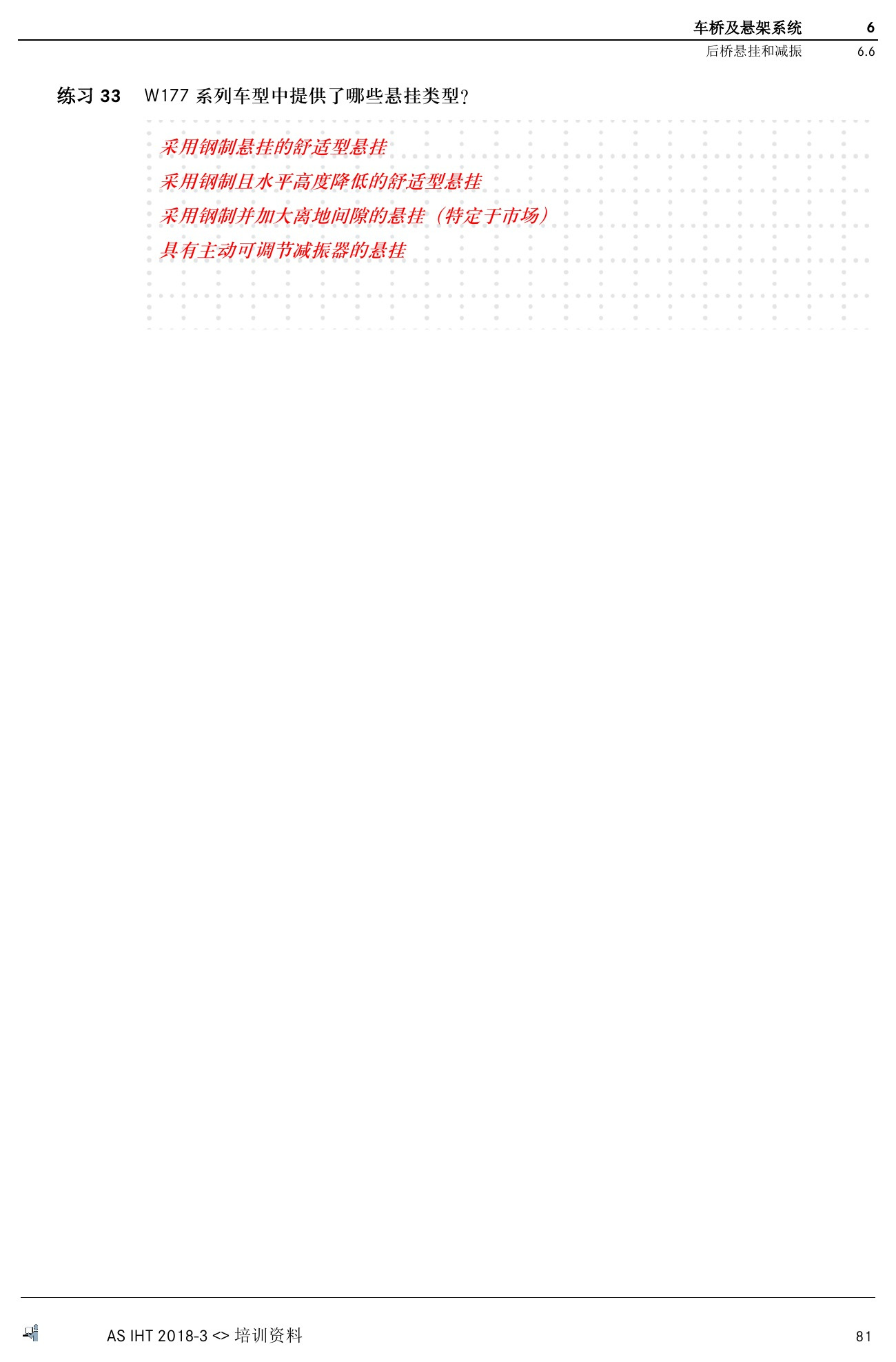

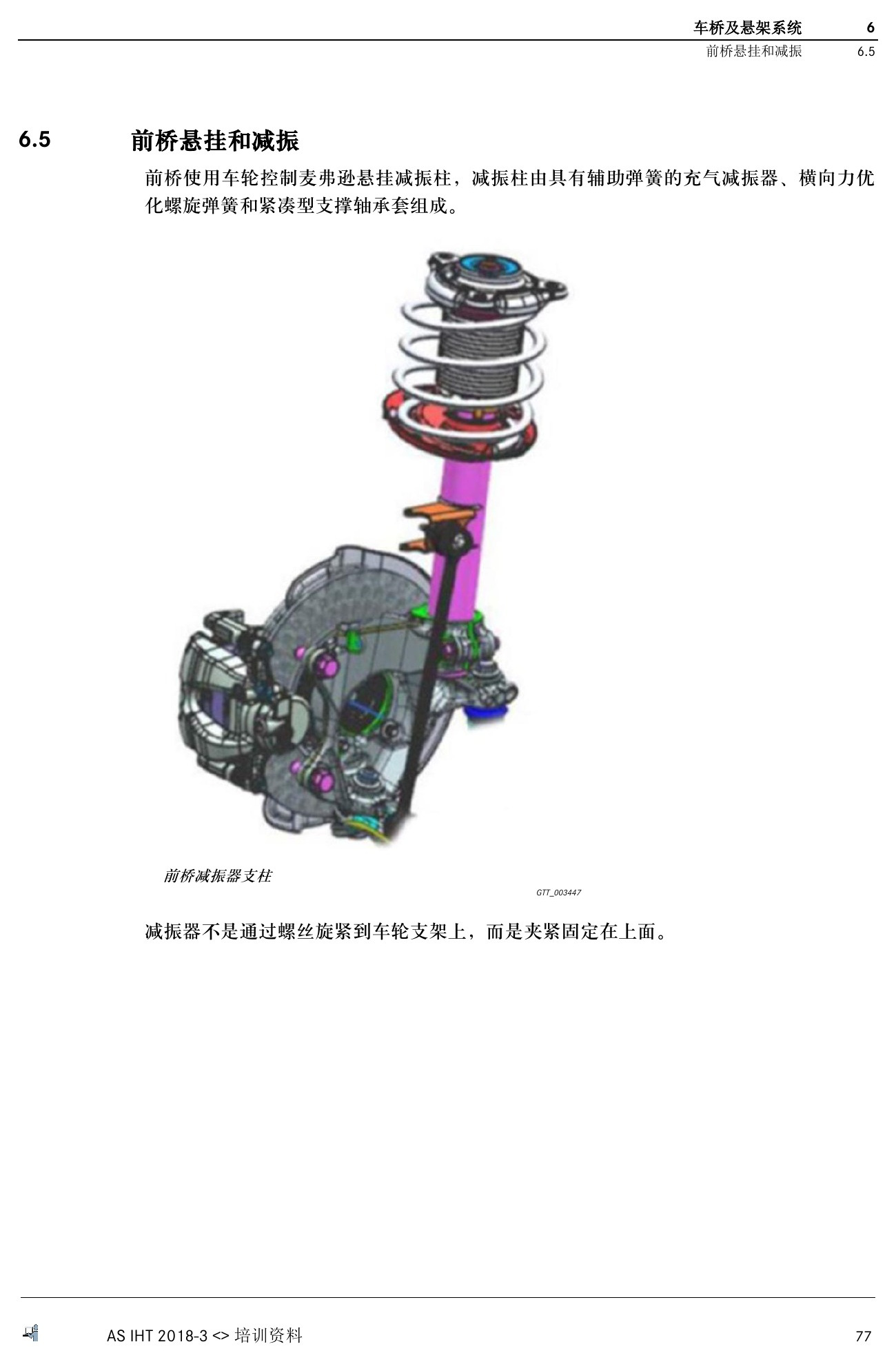

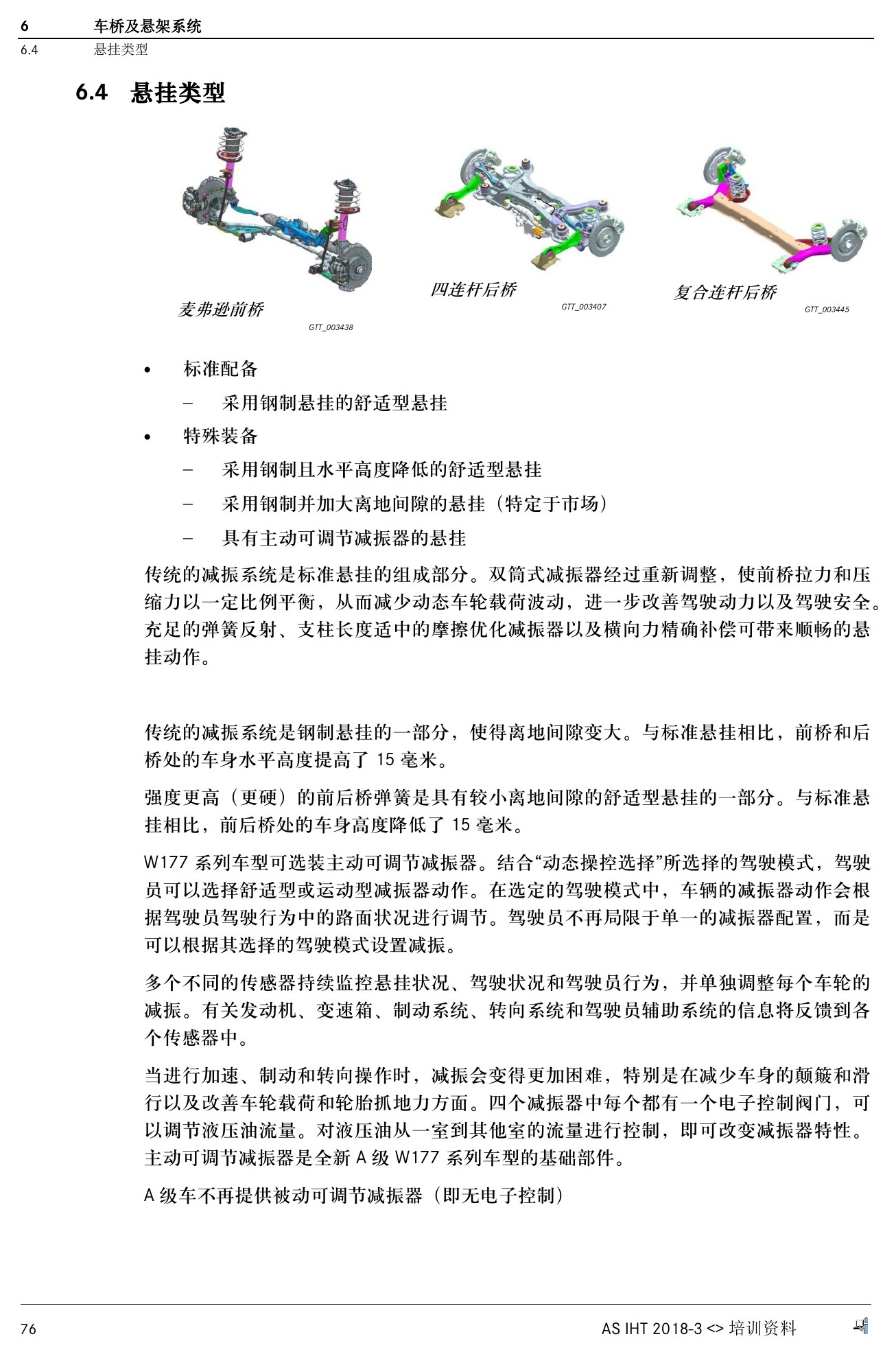

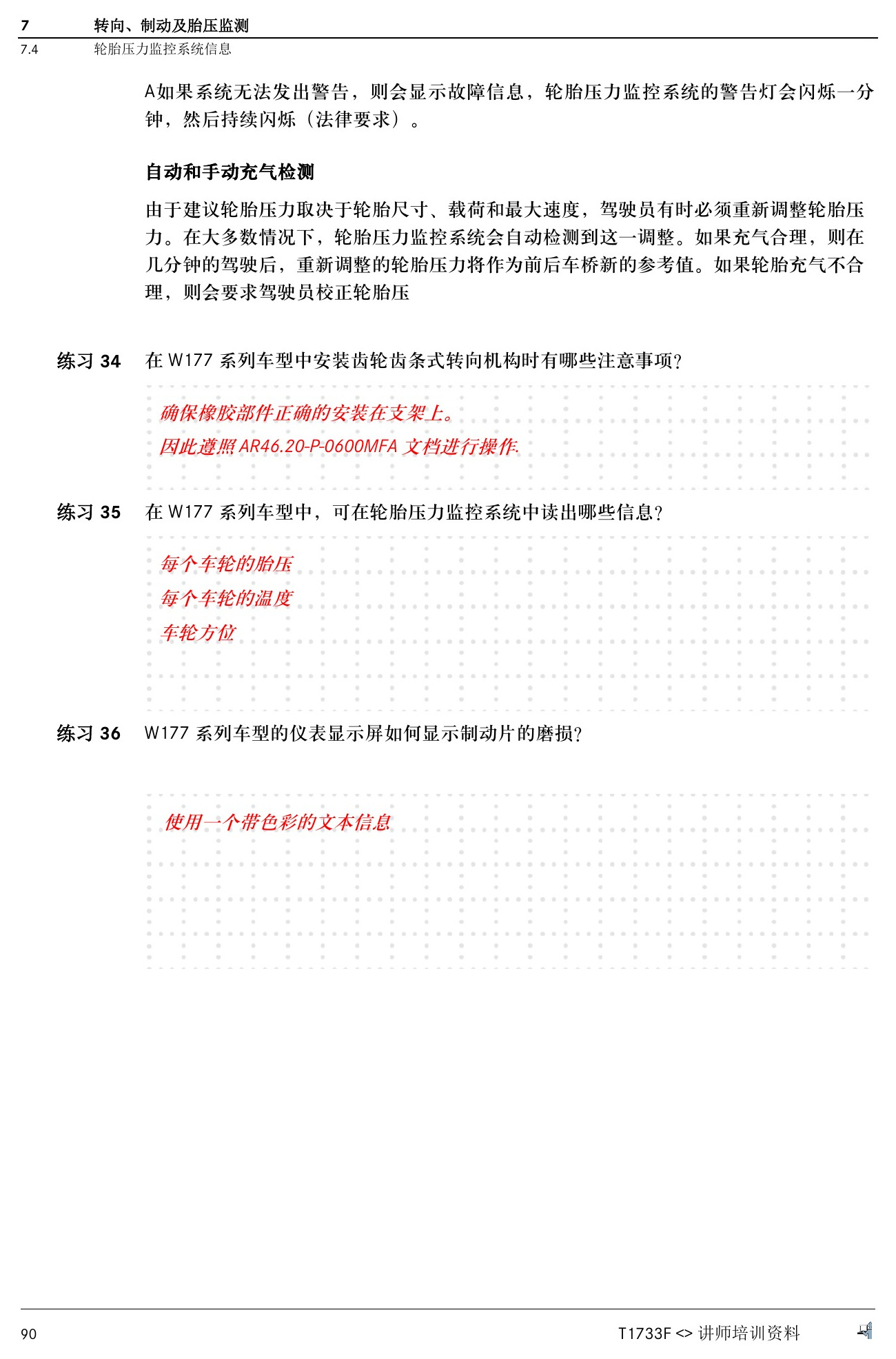

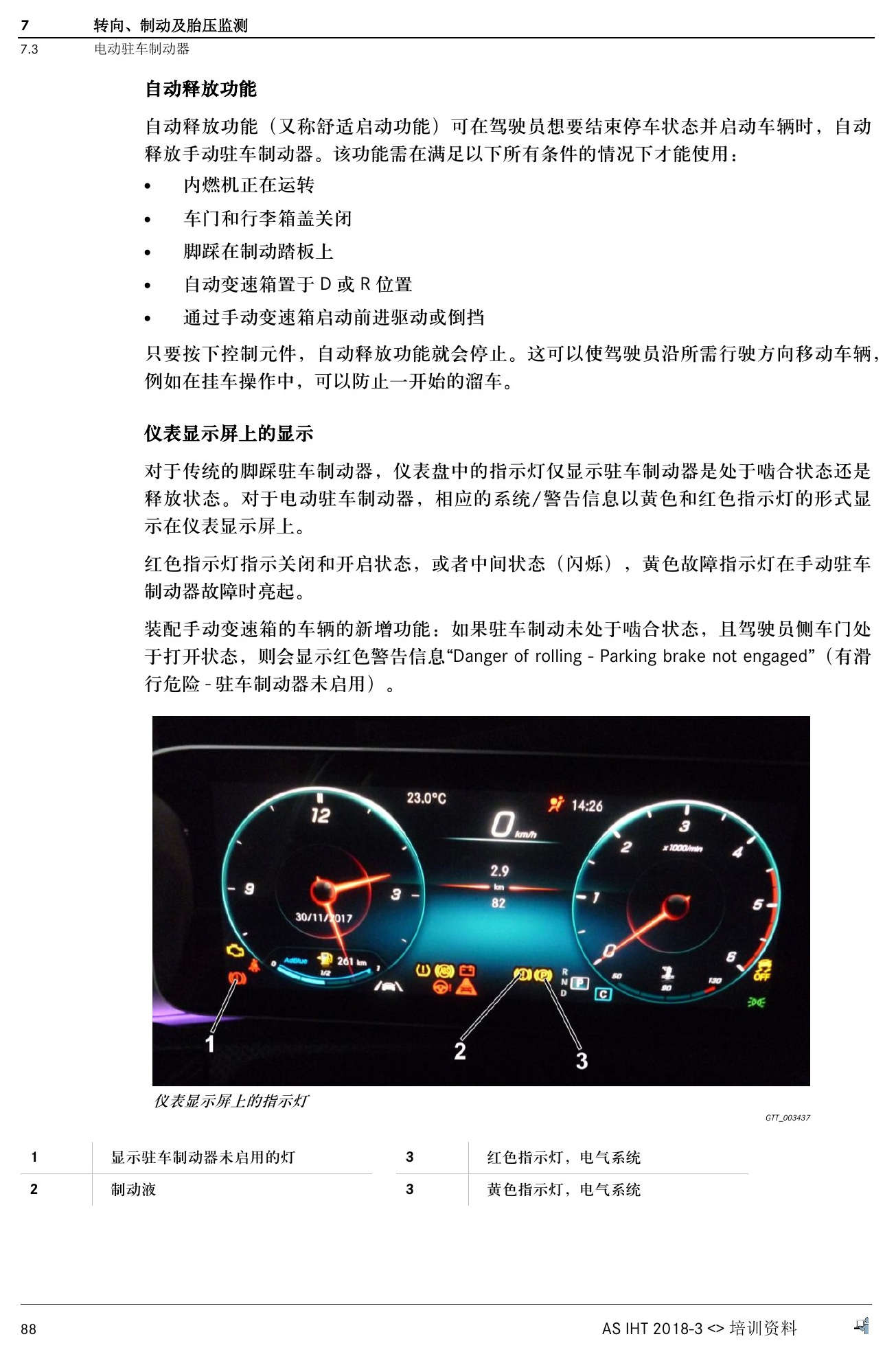

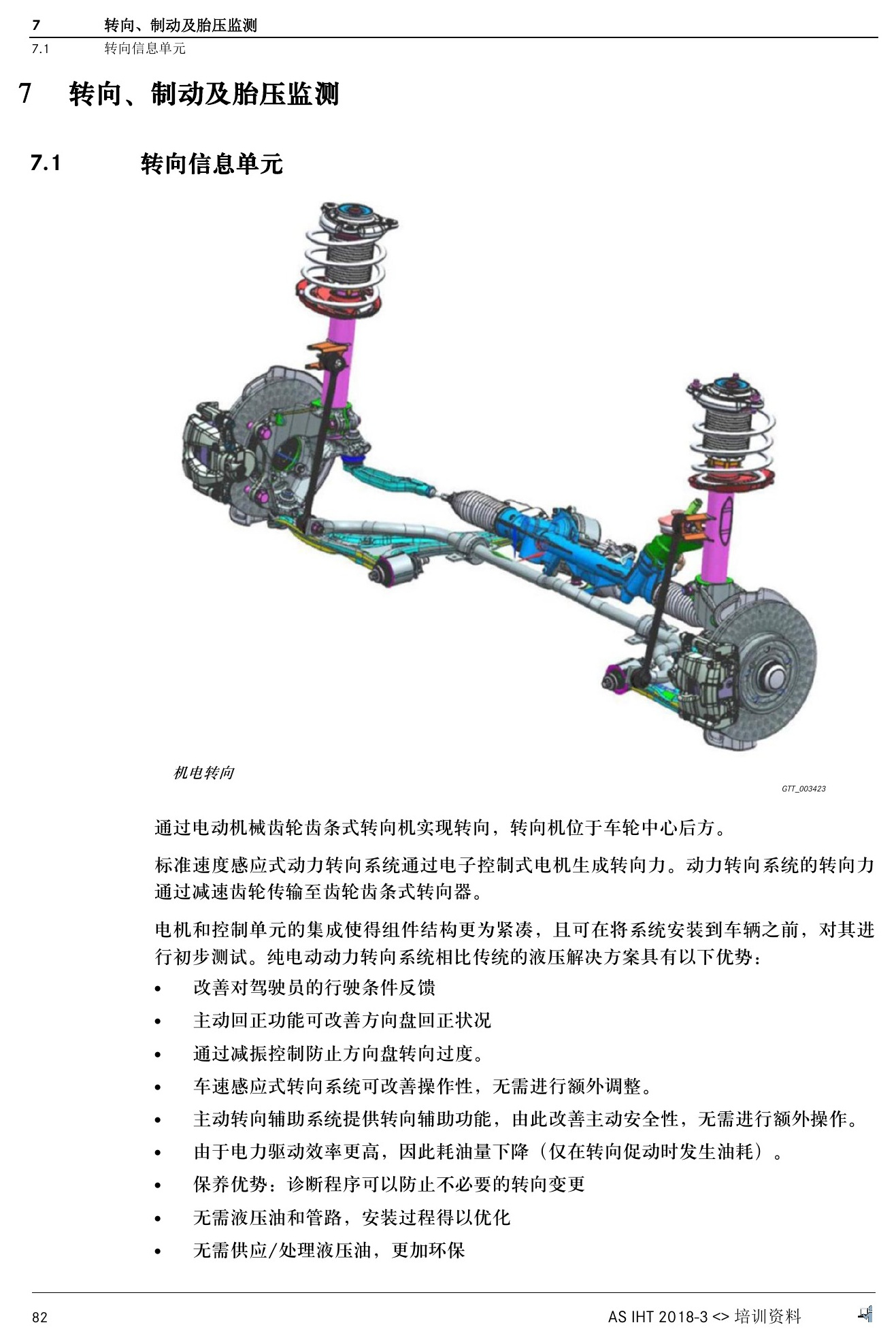

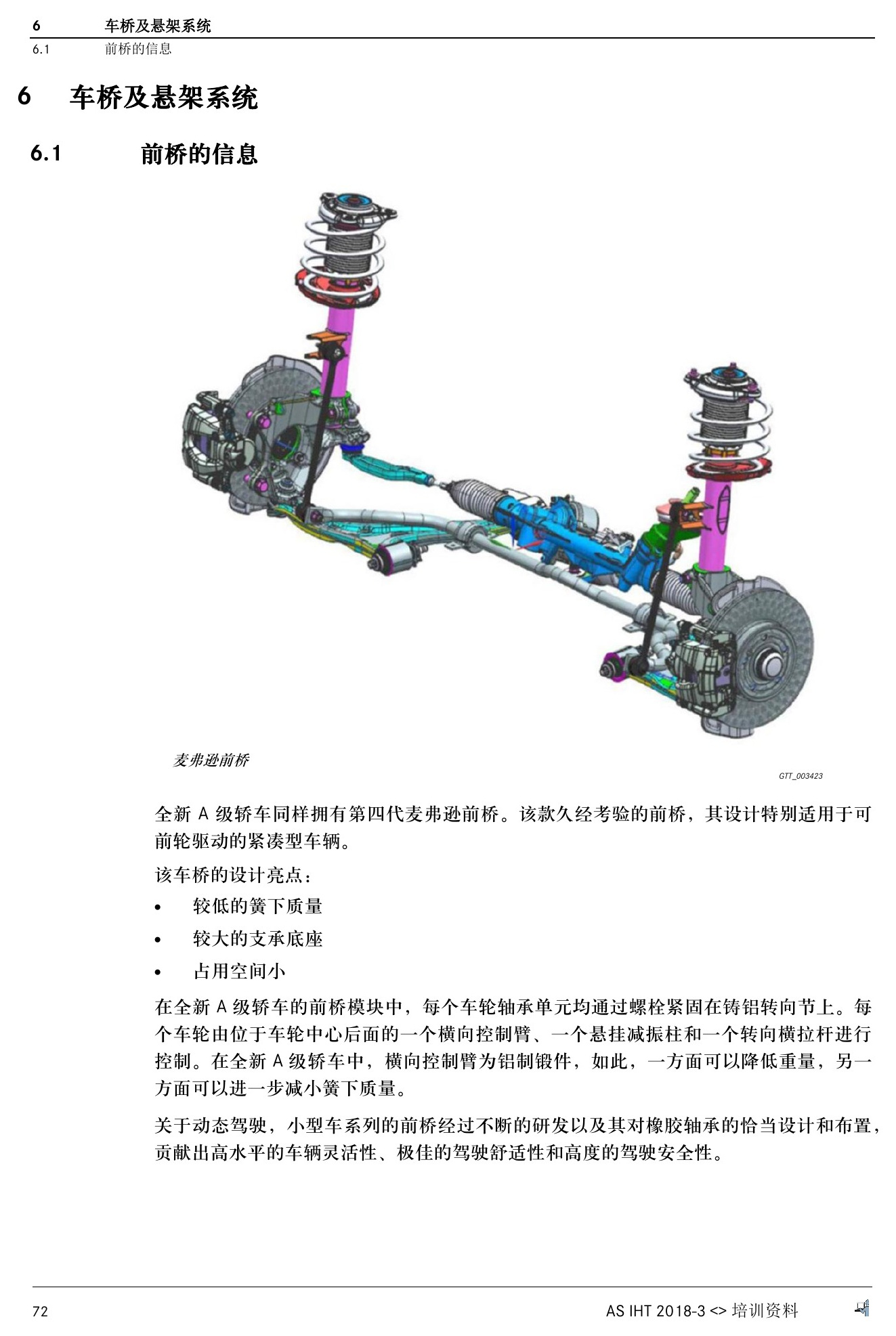

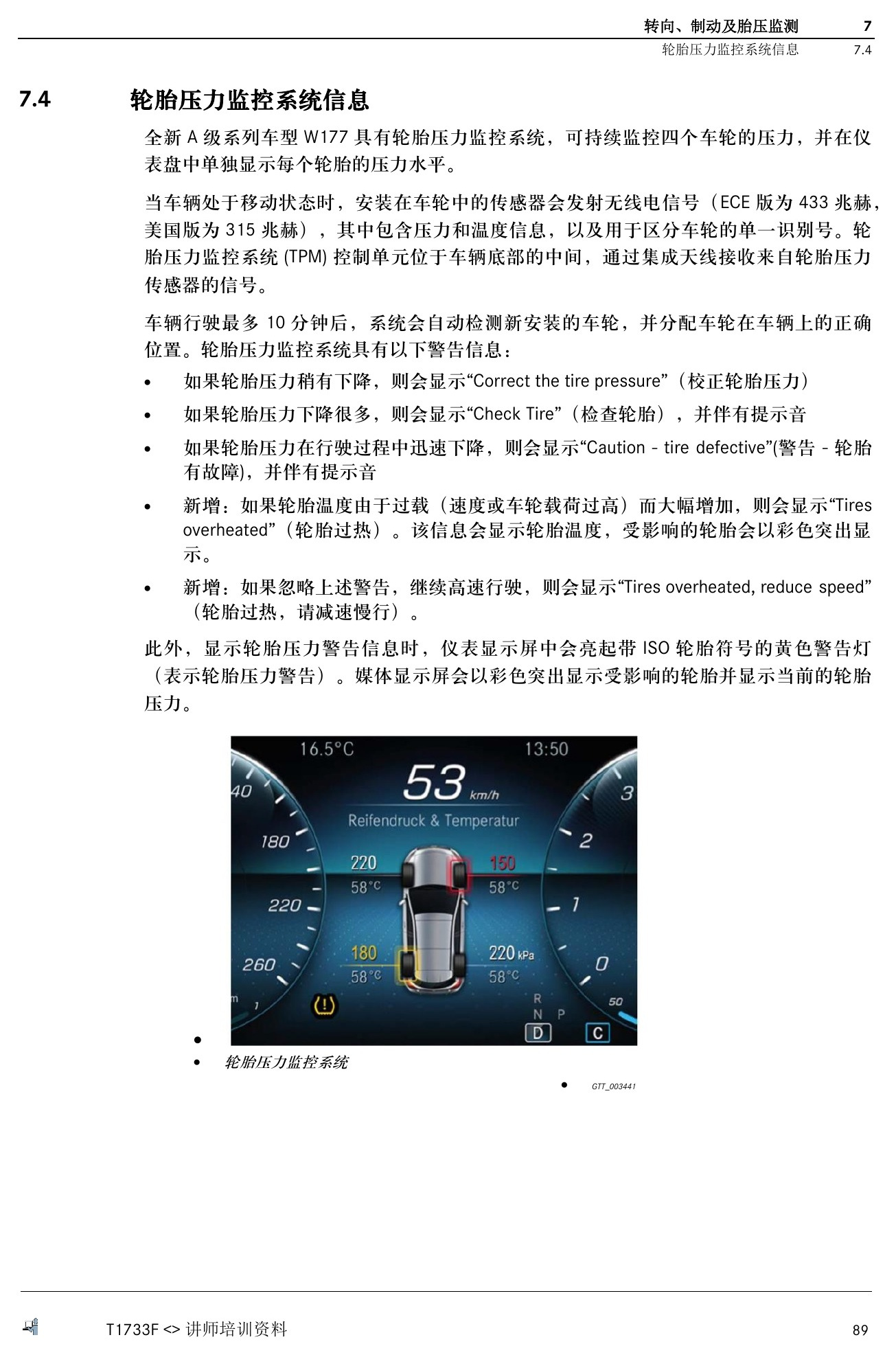

底盘部分覆盖前桥、四连杆和复合连杆后桥、不同悬挂形式、减振器、转向系统、制动、电动驻车制动及轮胎压力监测。讲师版包含定位和部件识别练习。

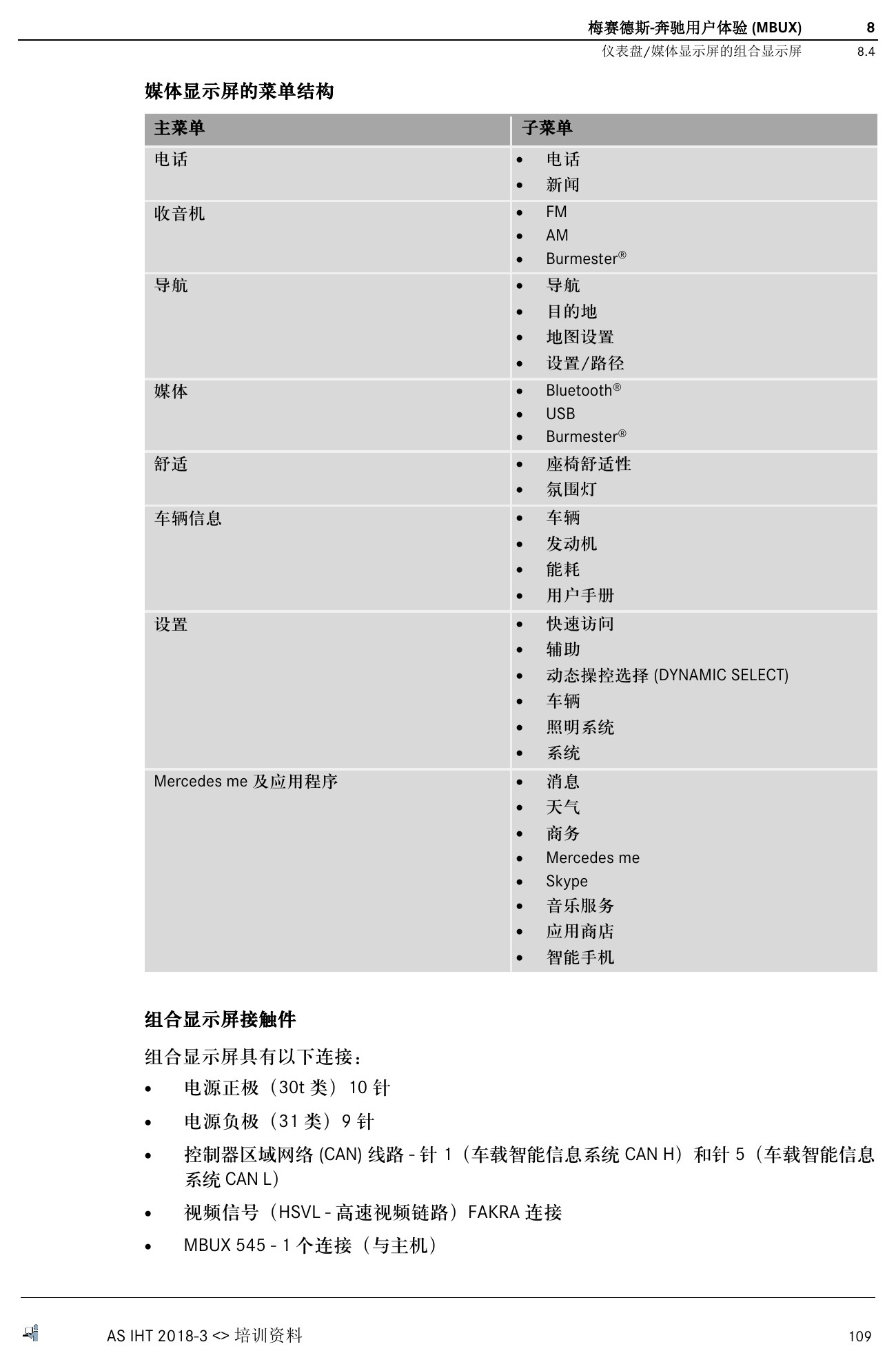

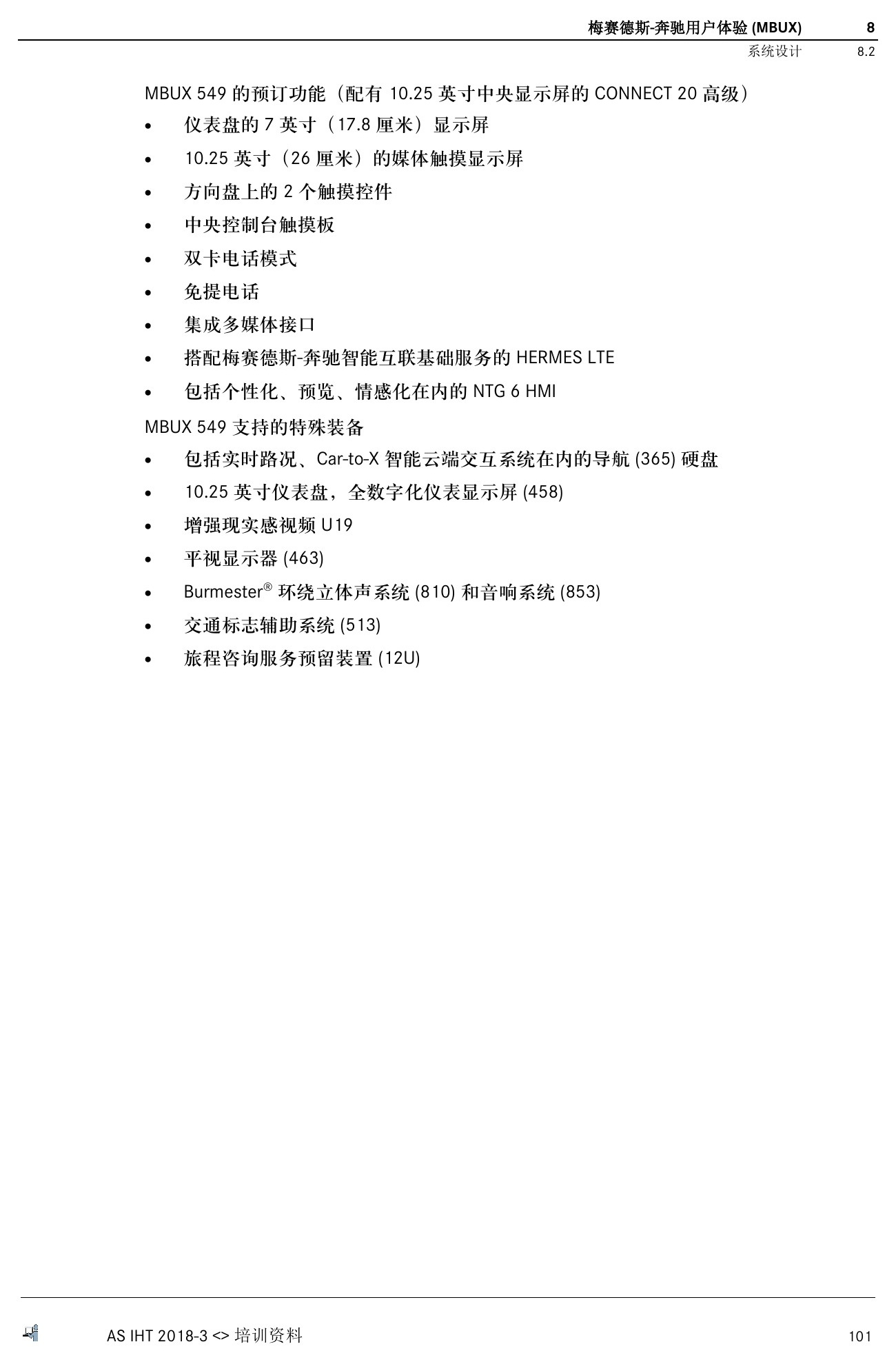

八、MBUX系统、天线与语音控制

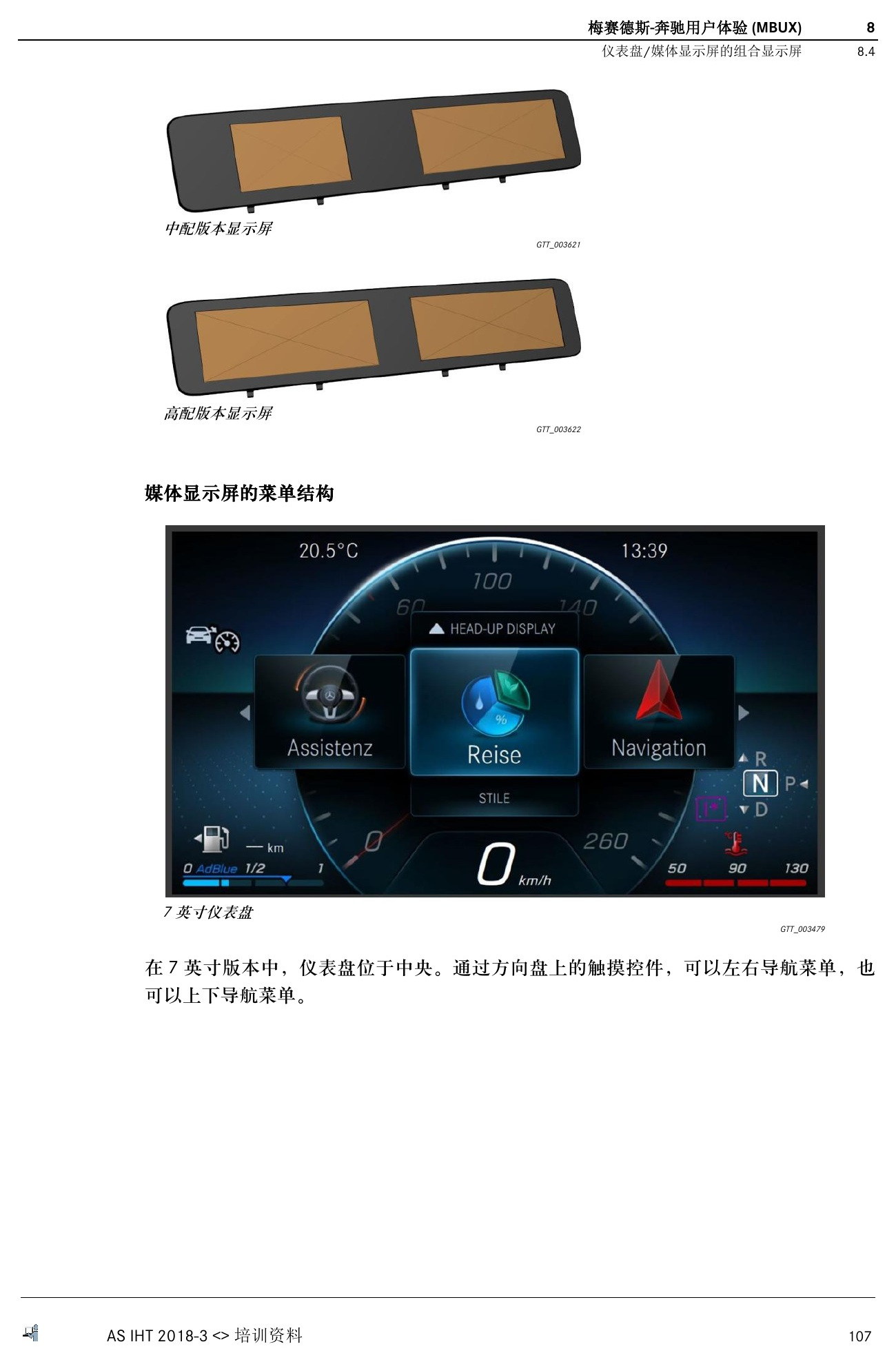

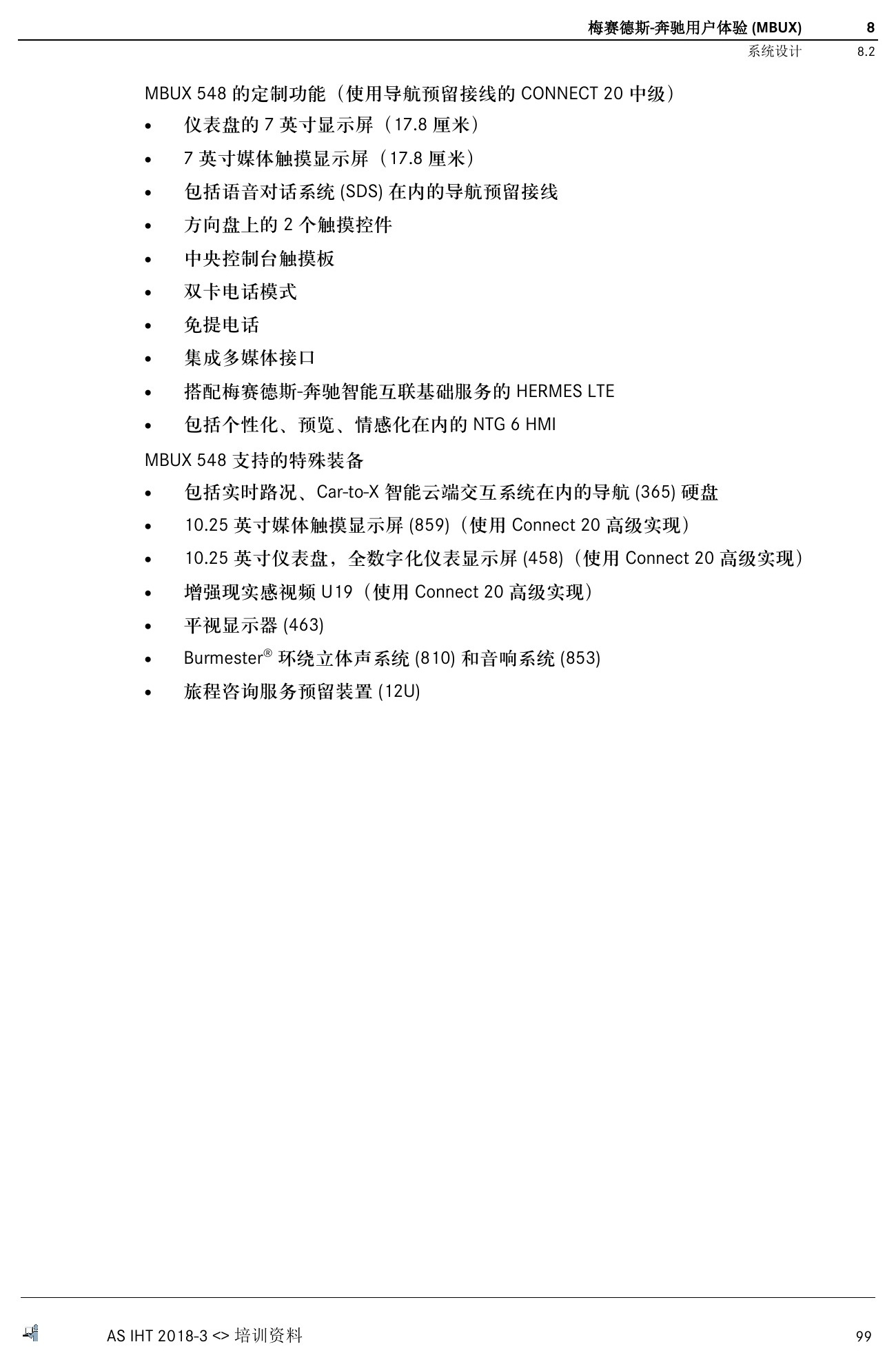

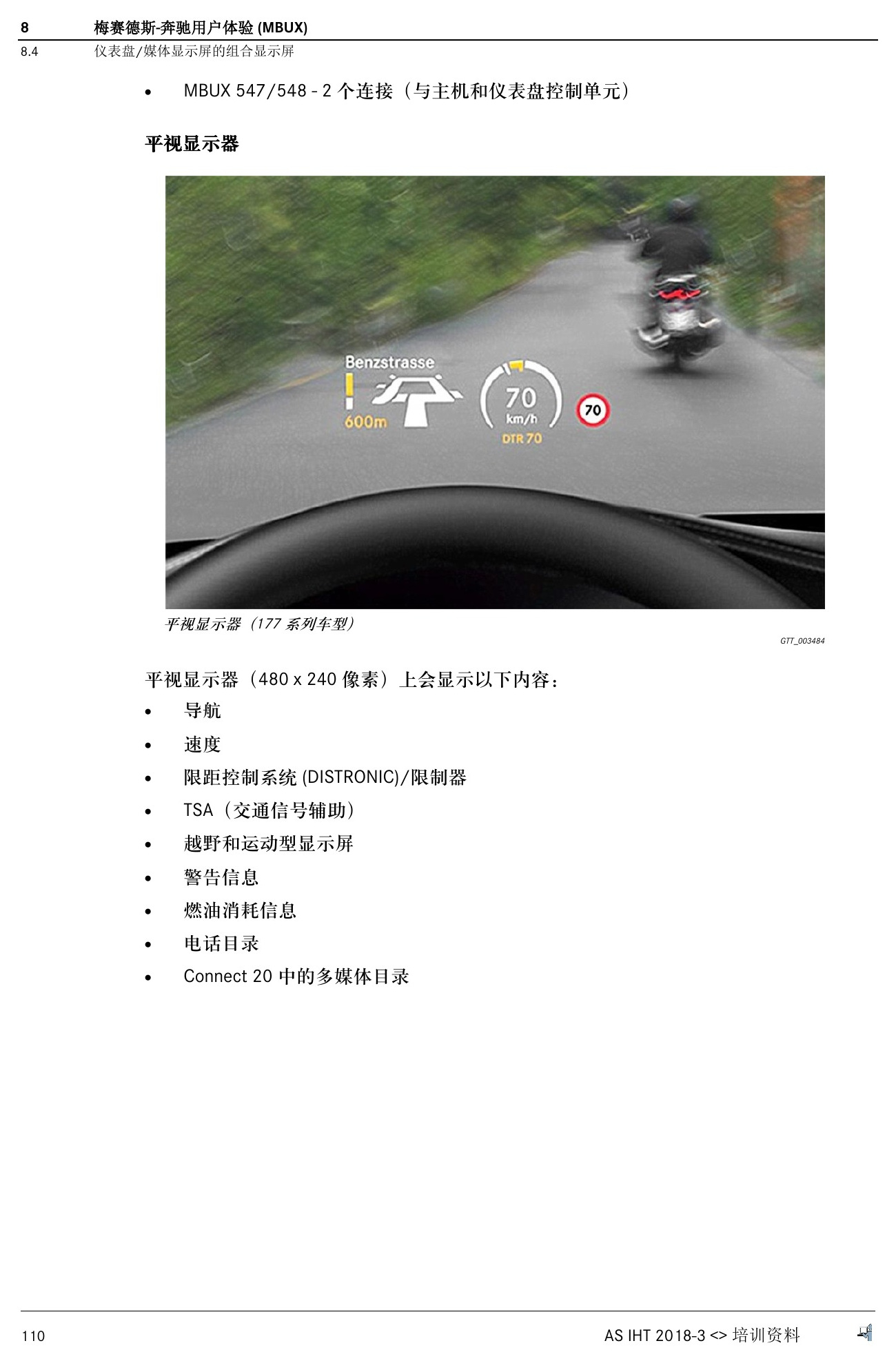

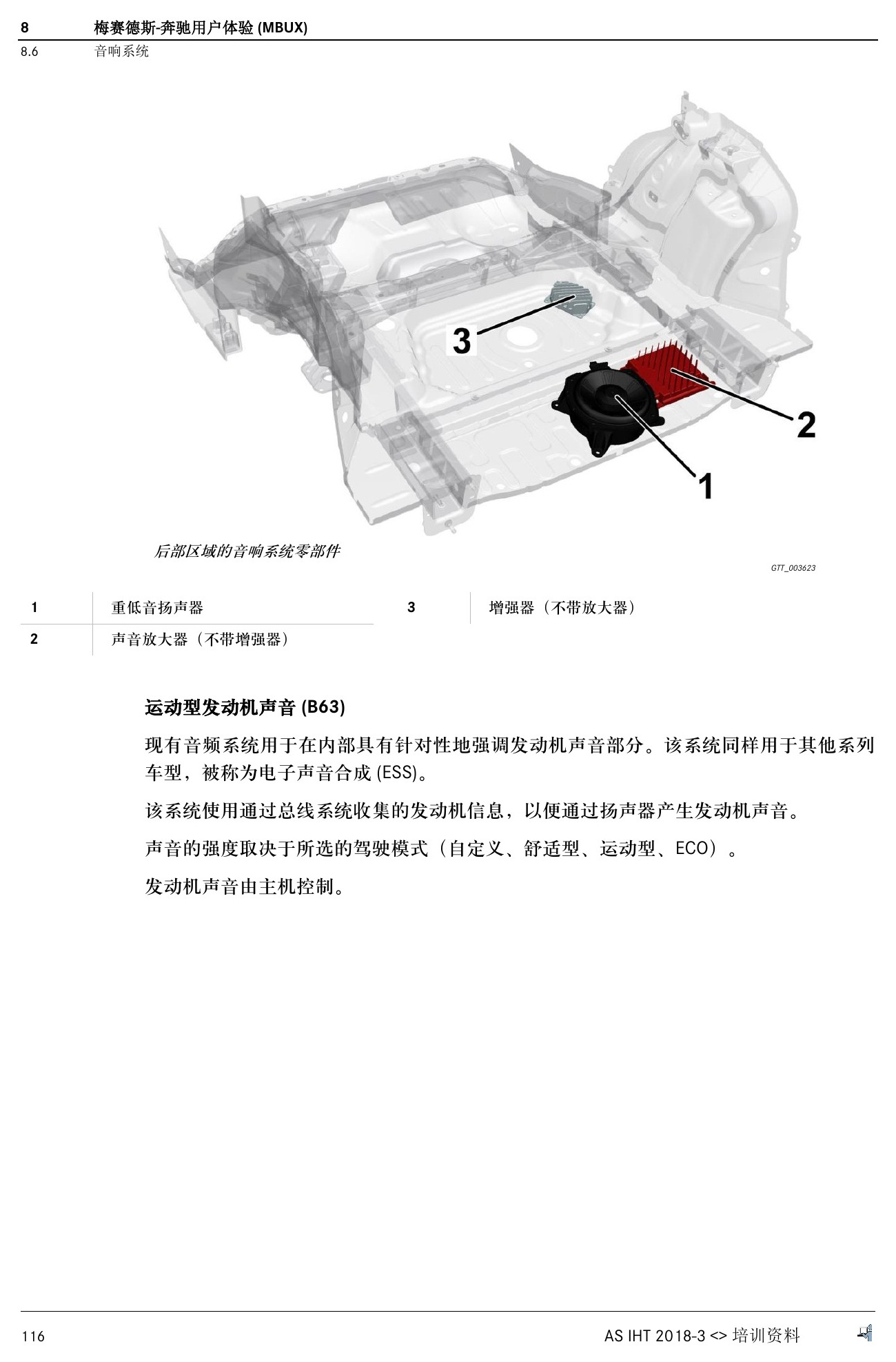

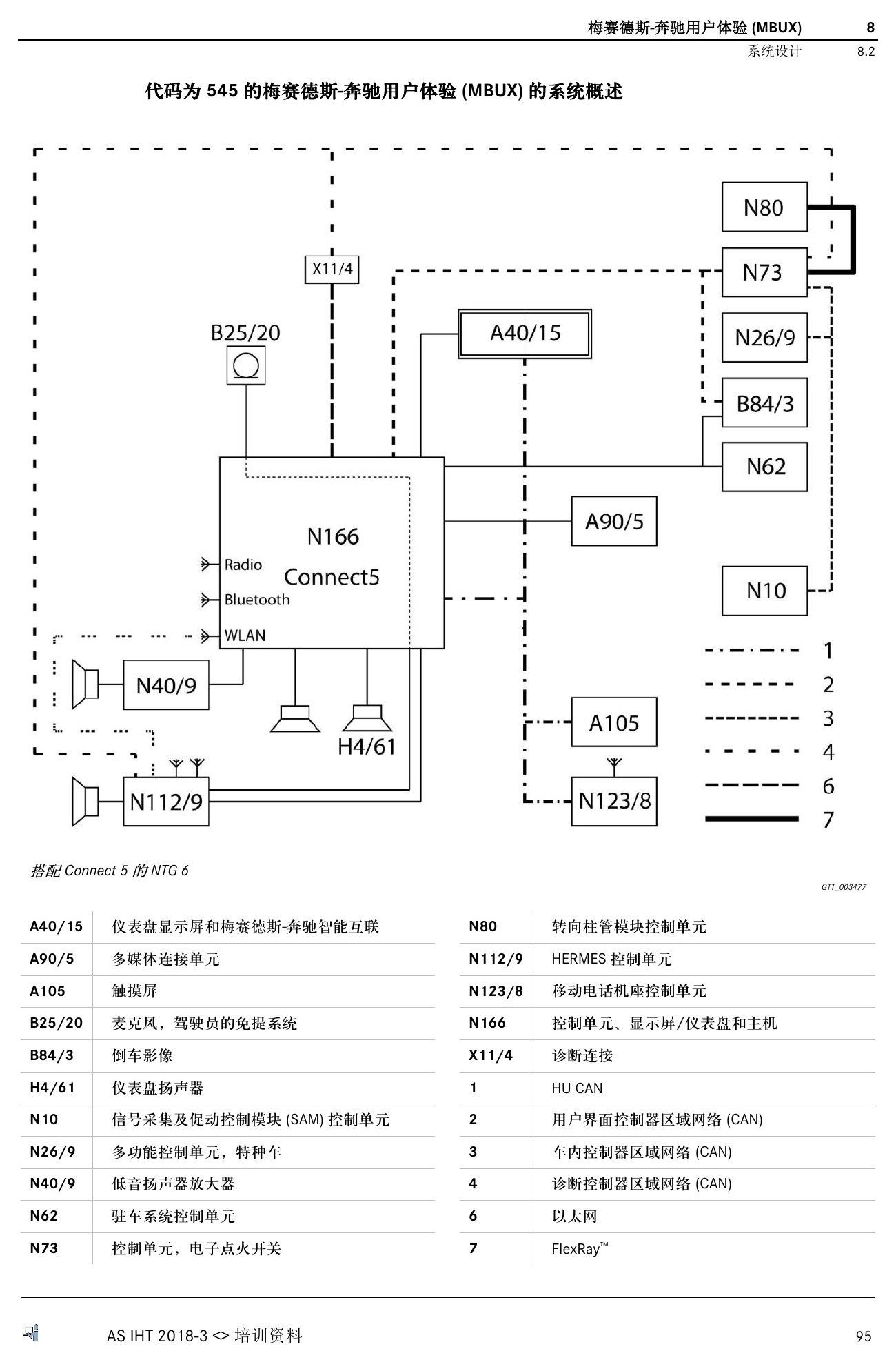

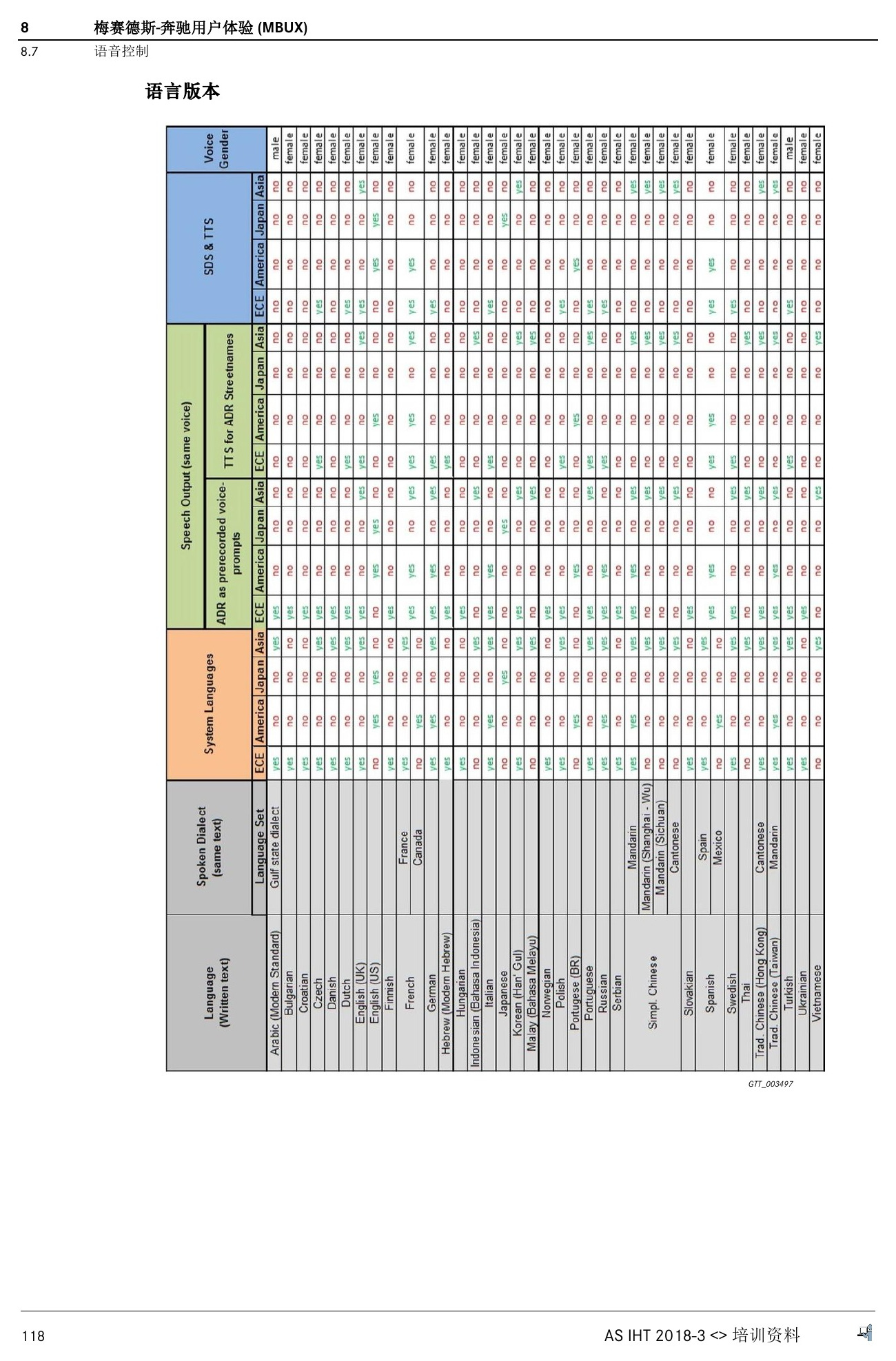

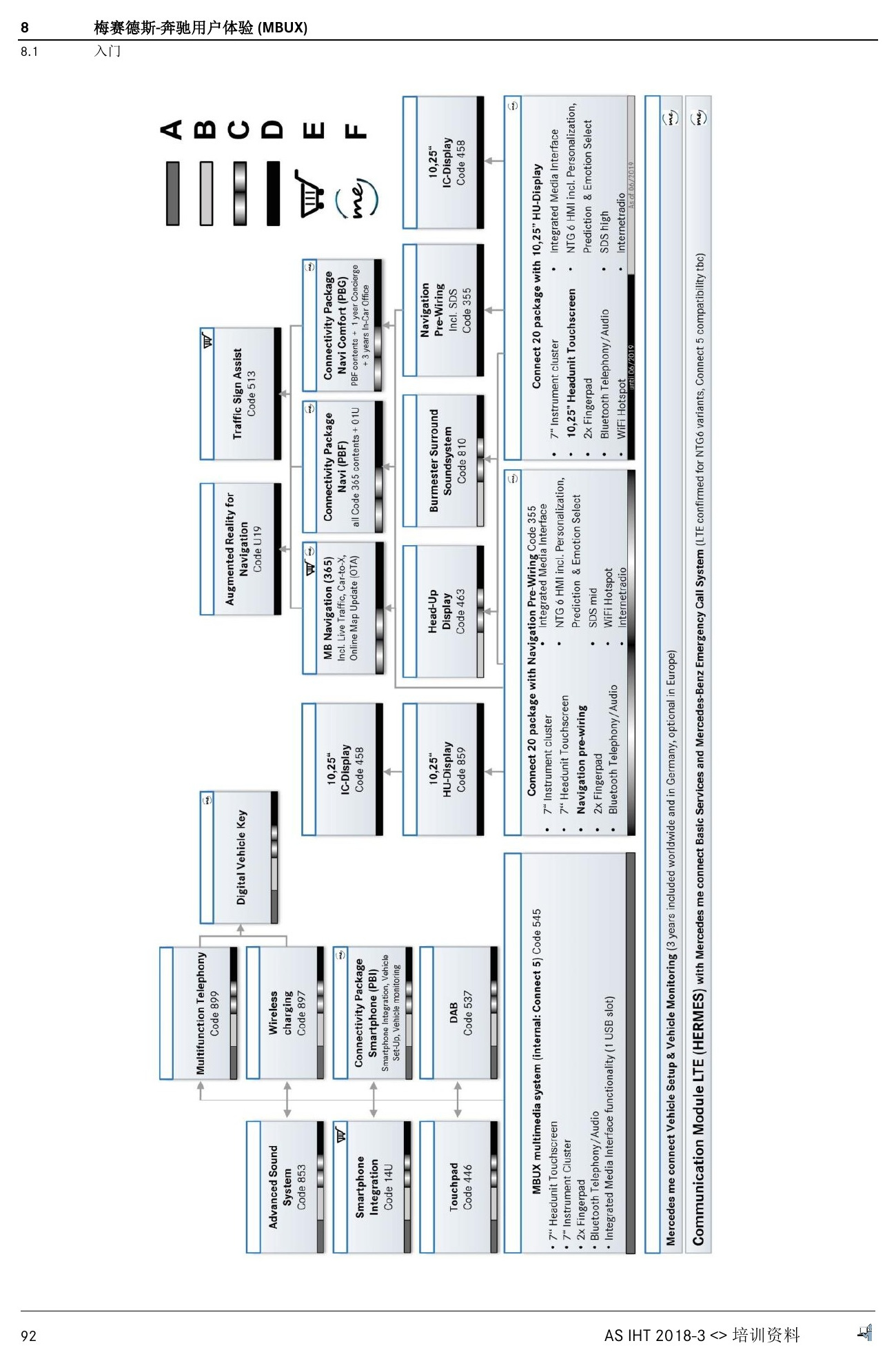

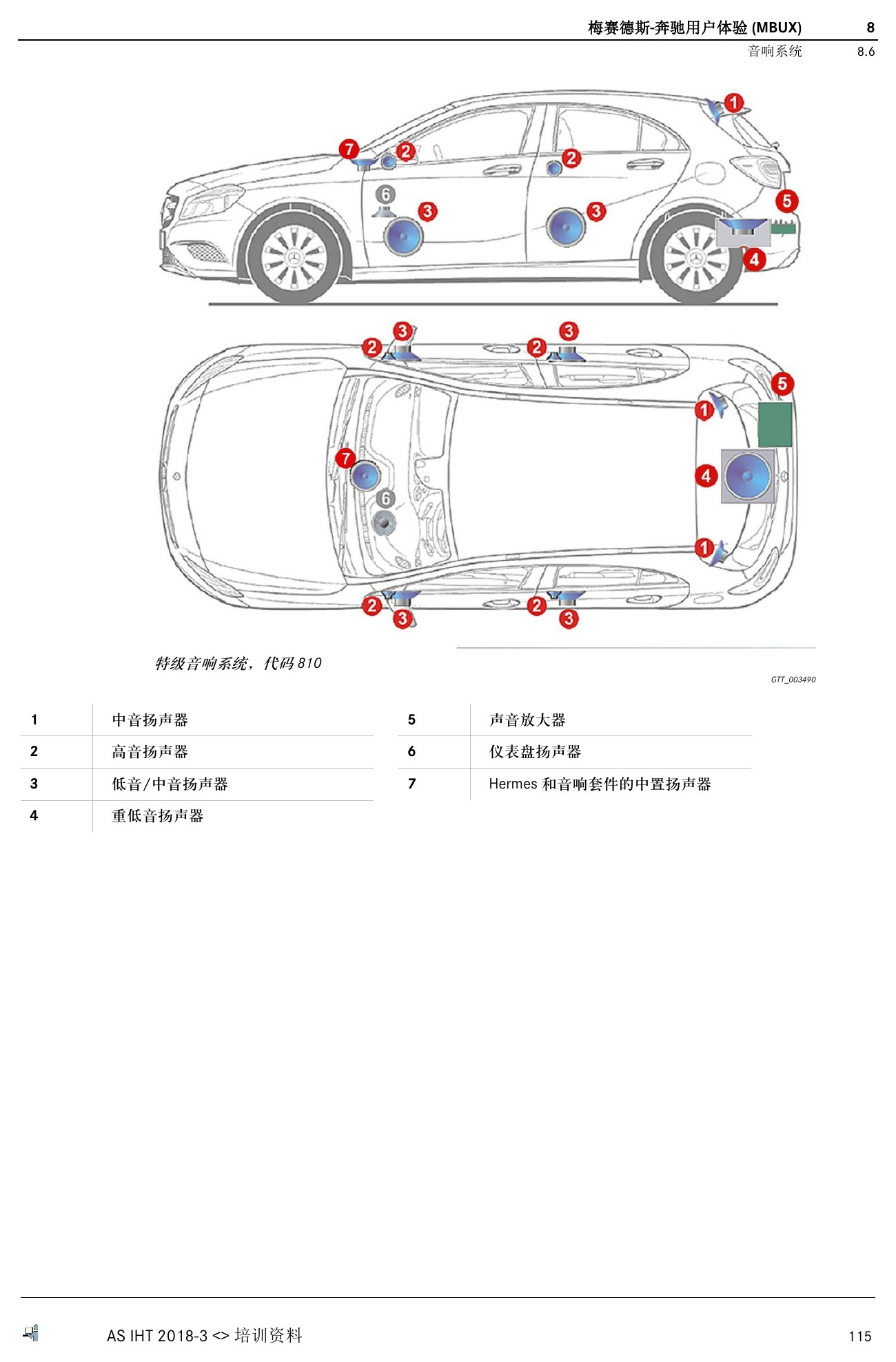

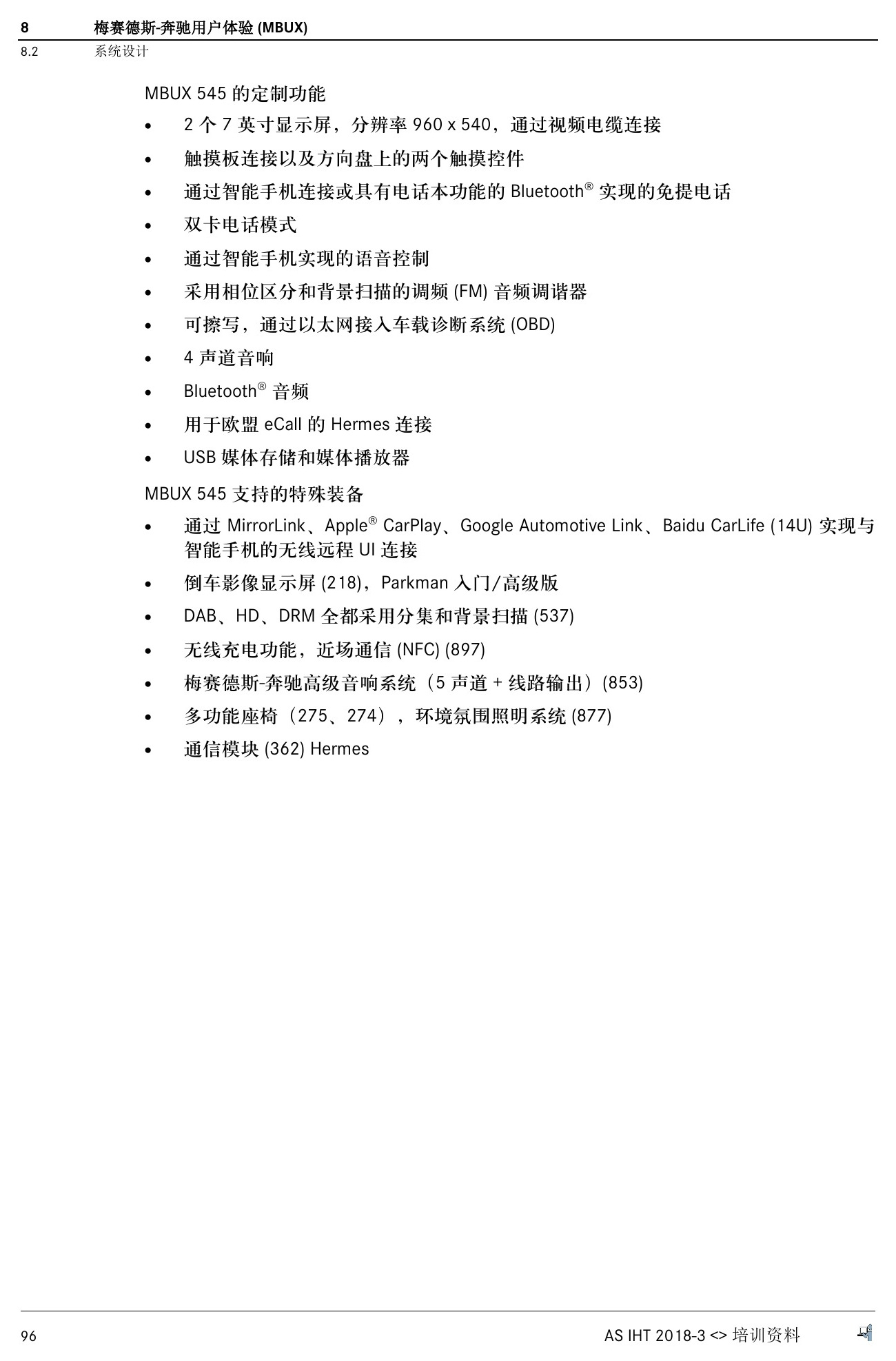

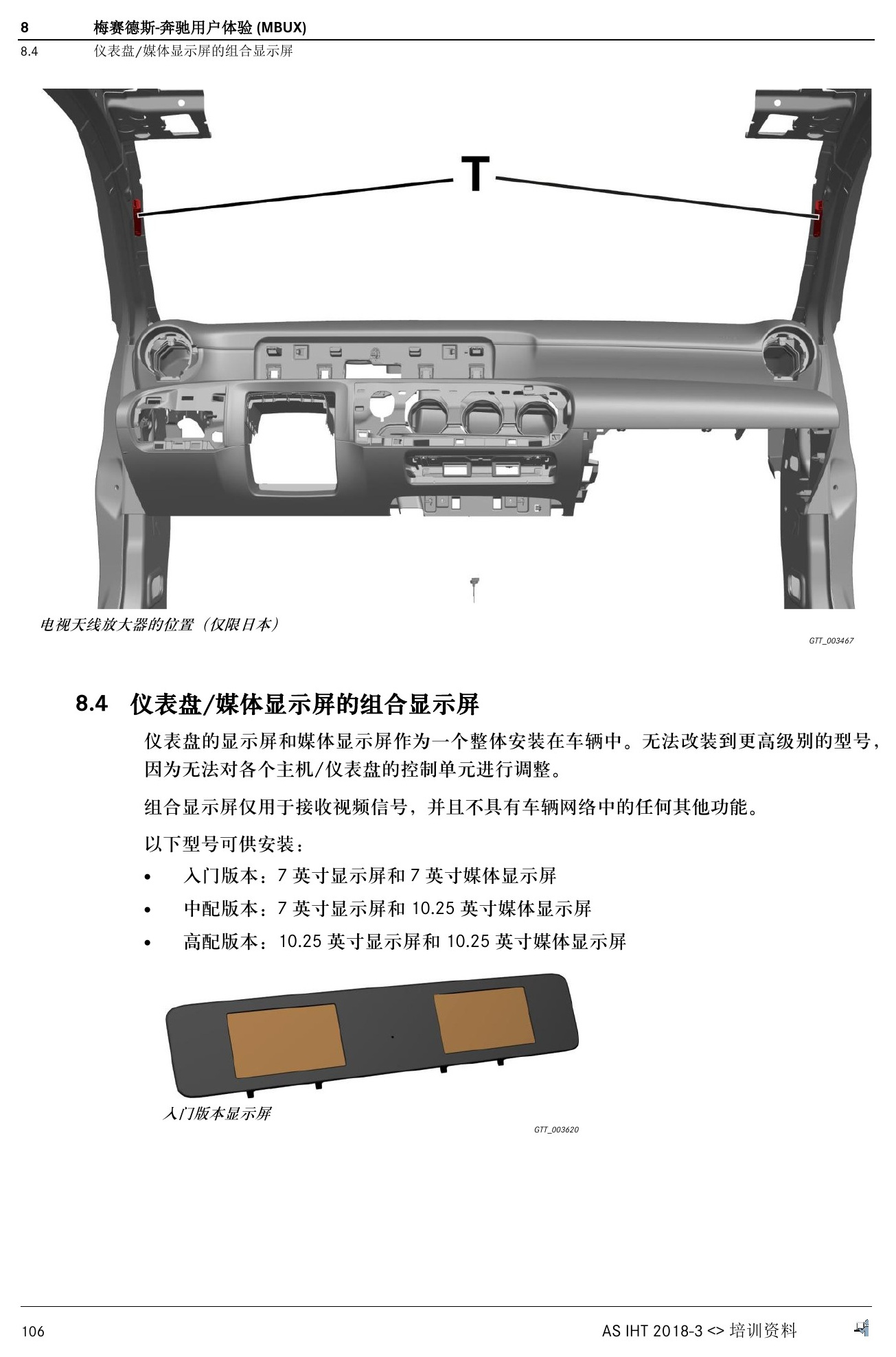

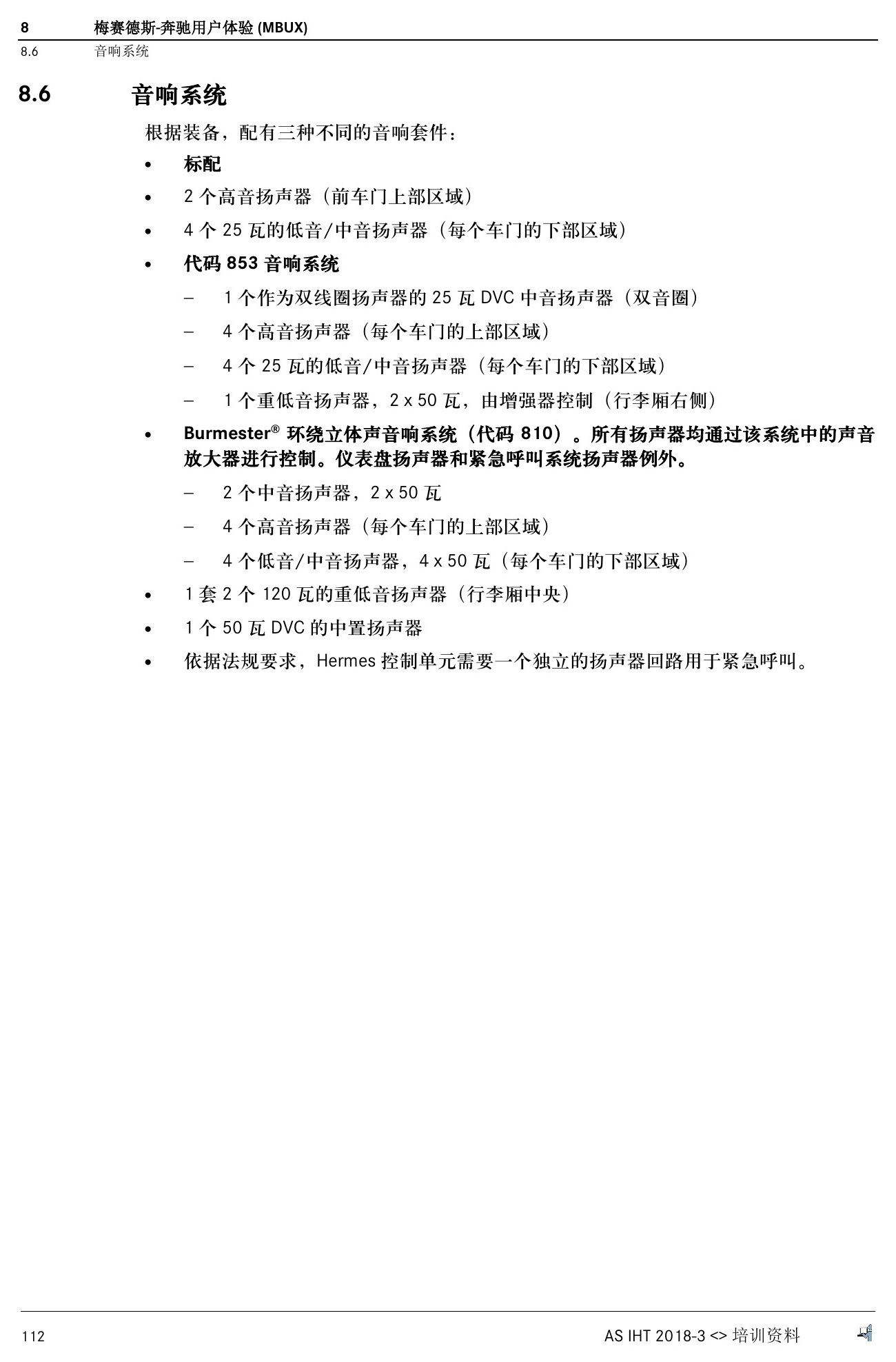

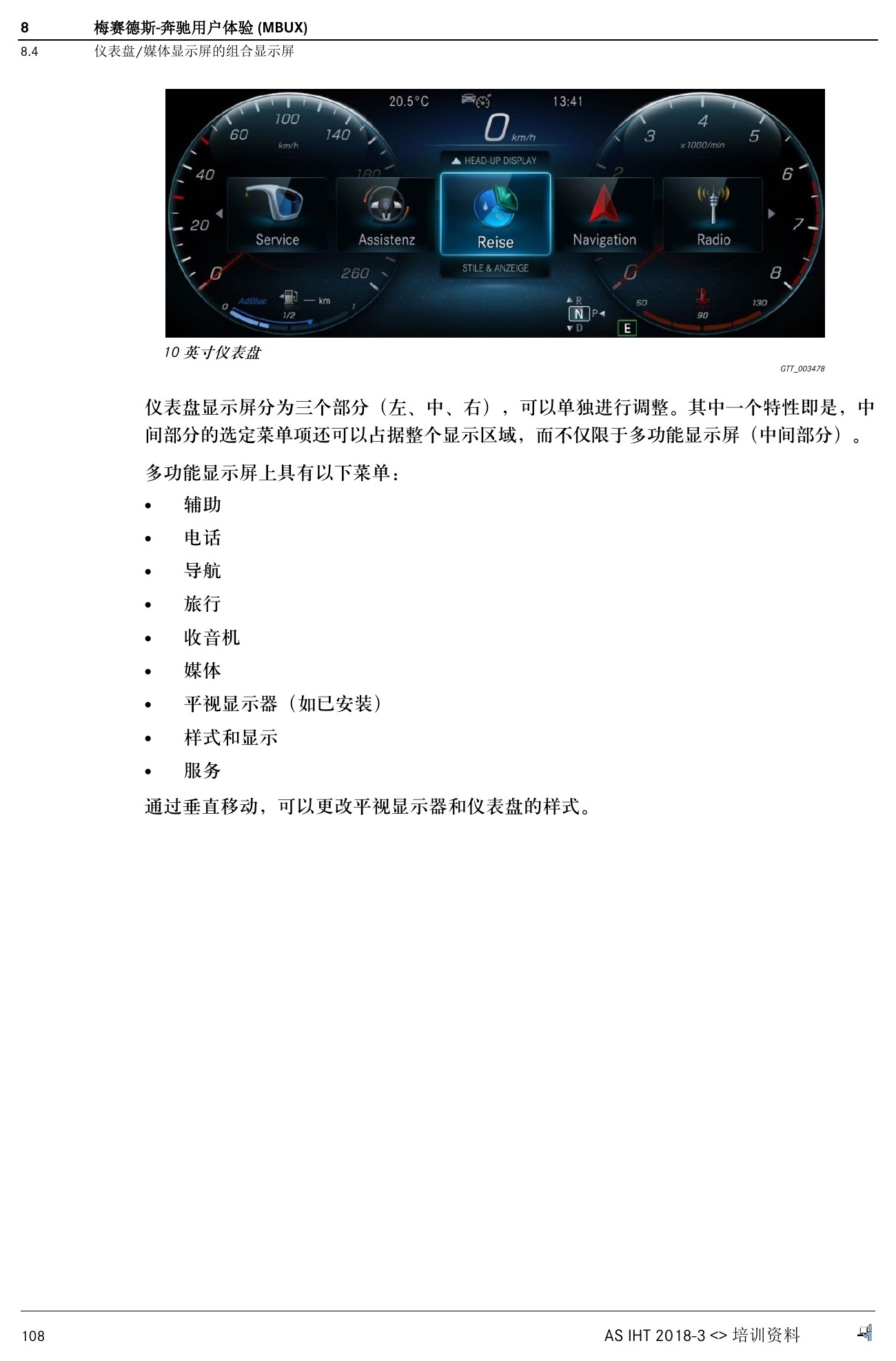

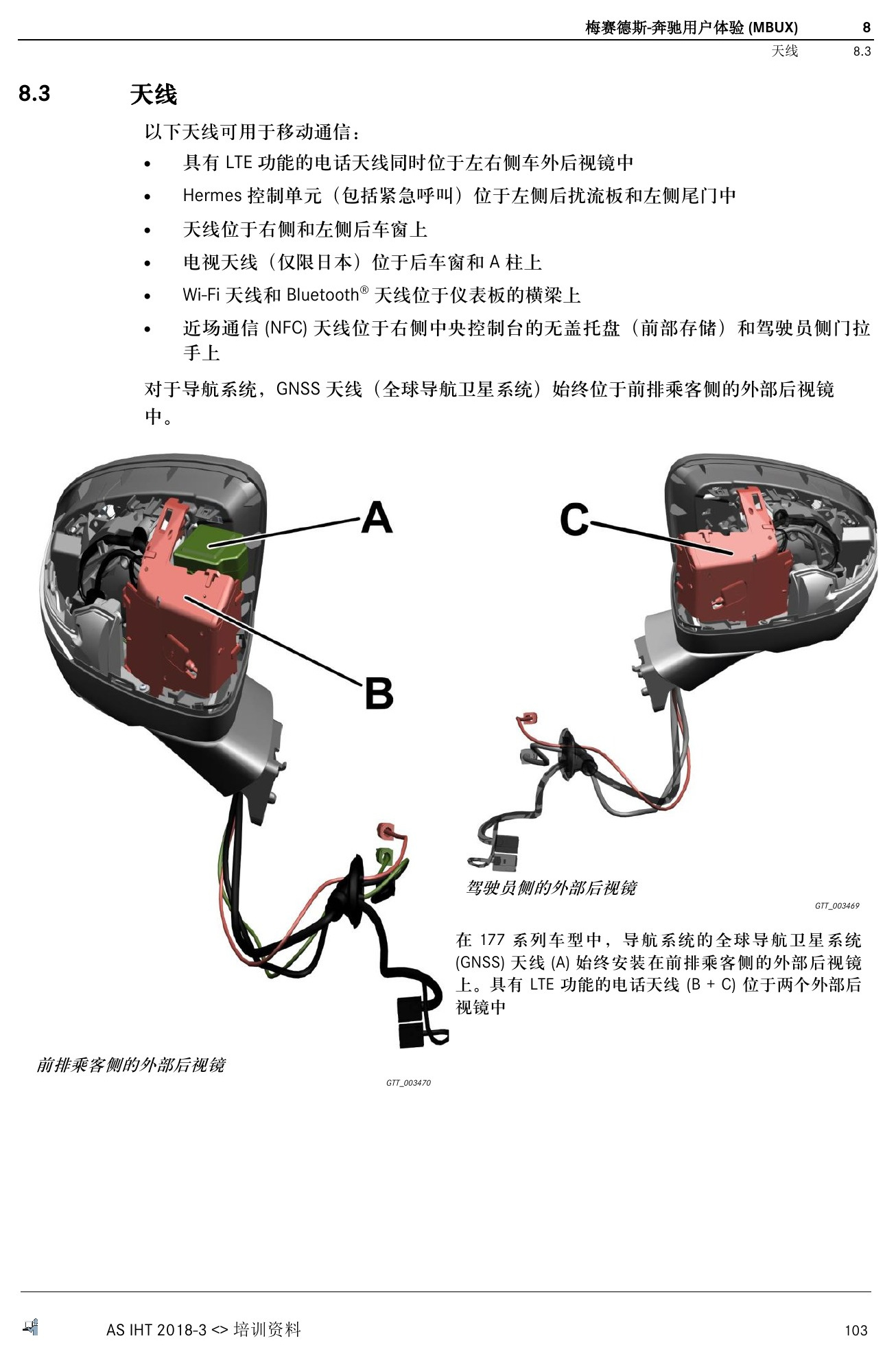

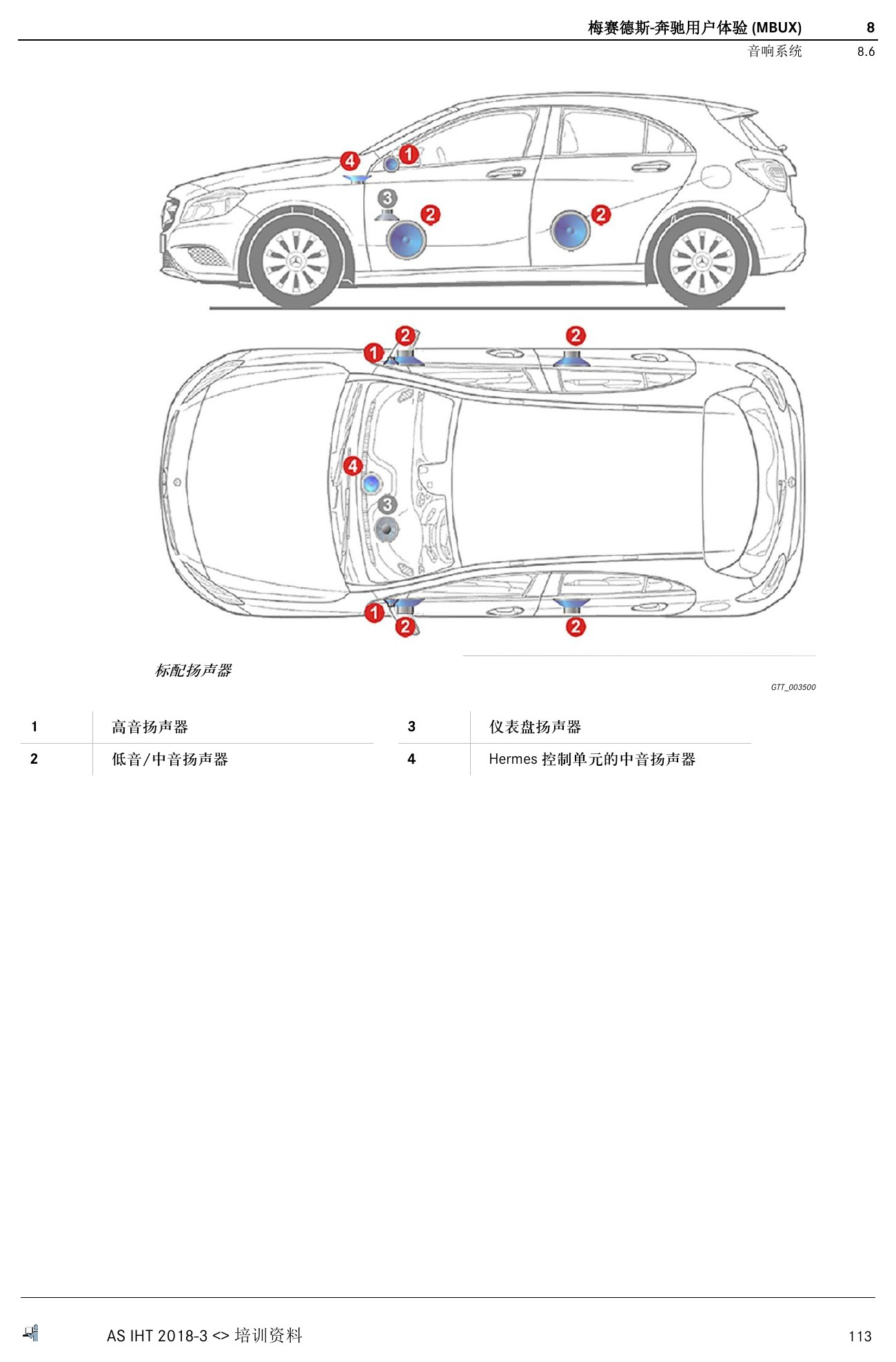

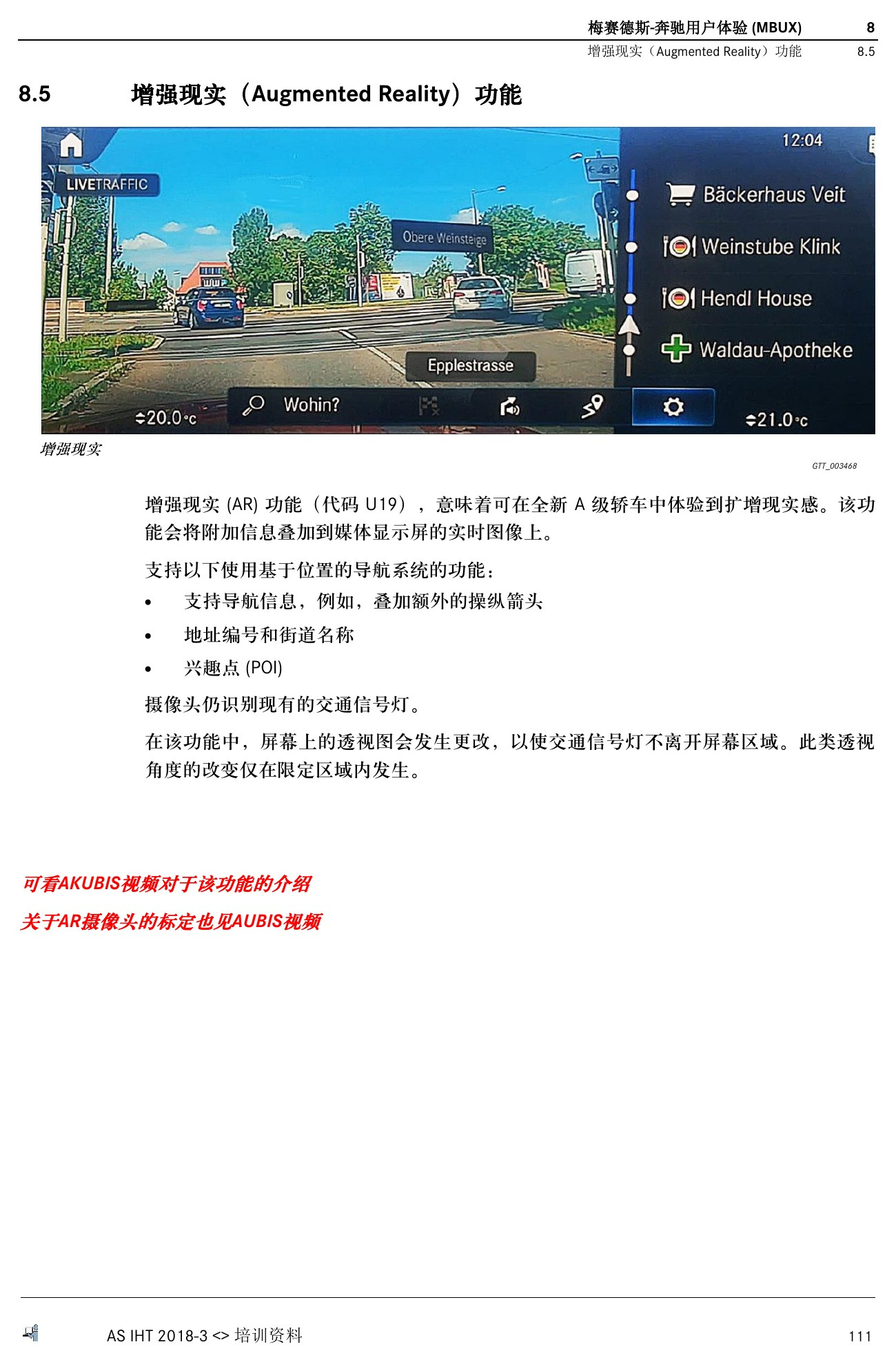

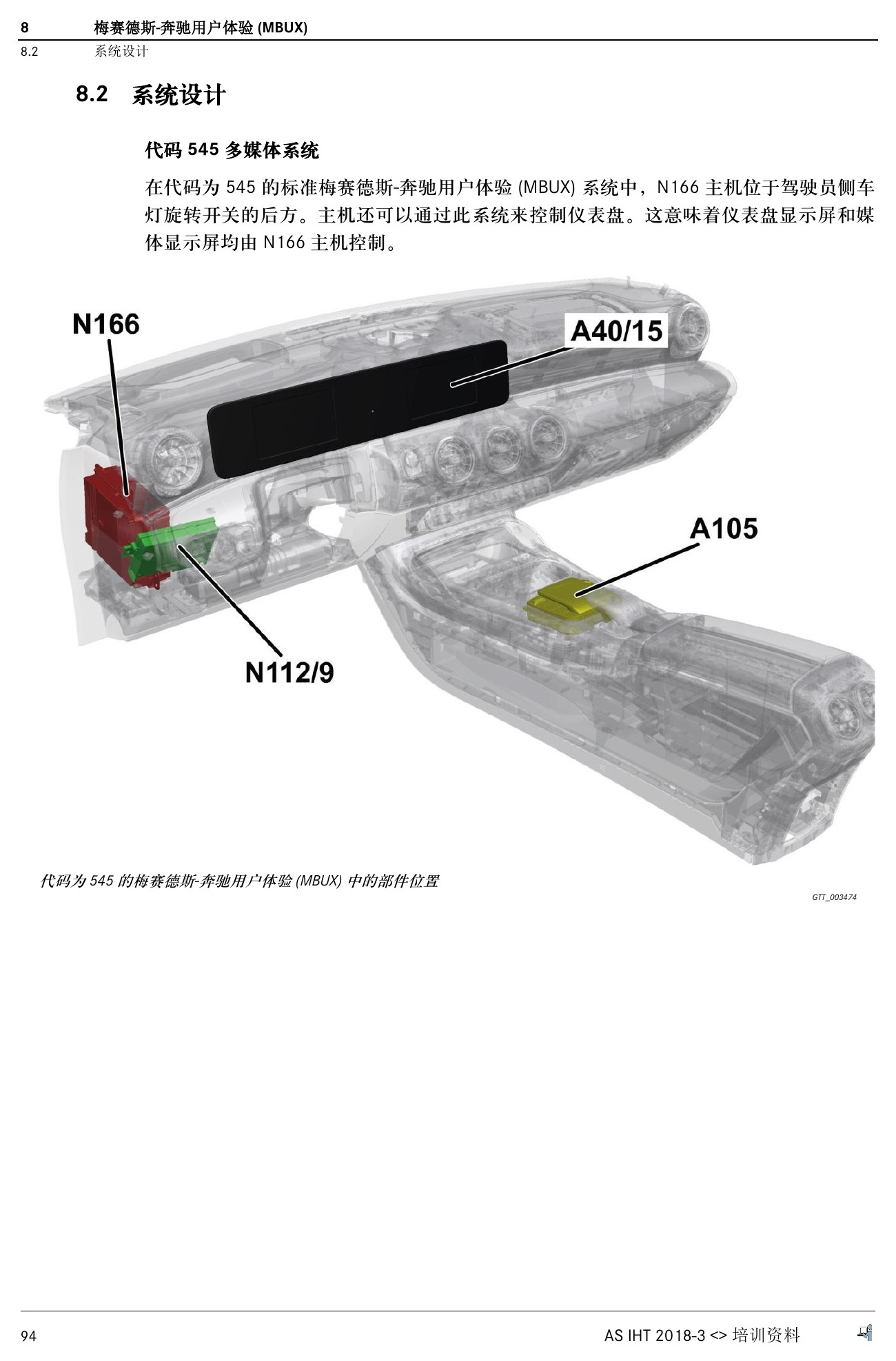

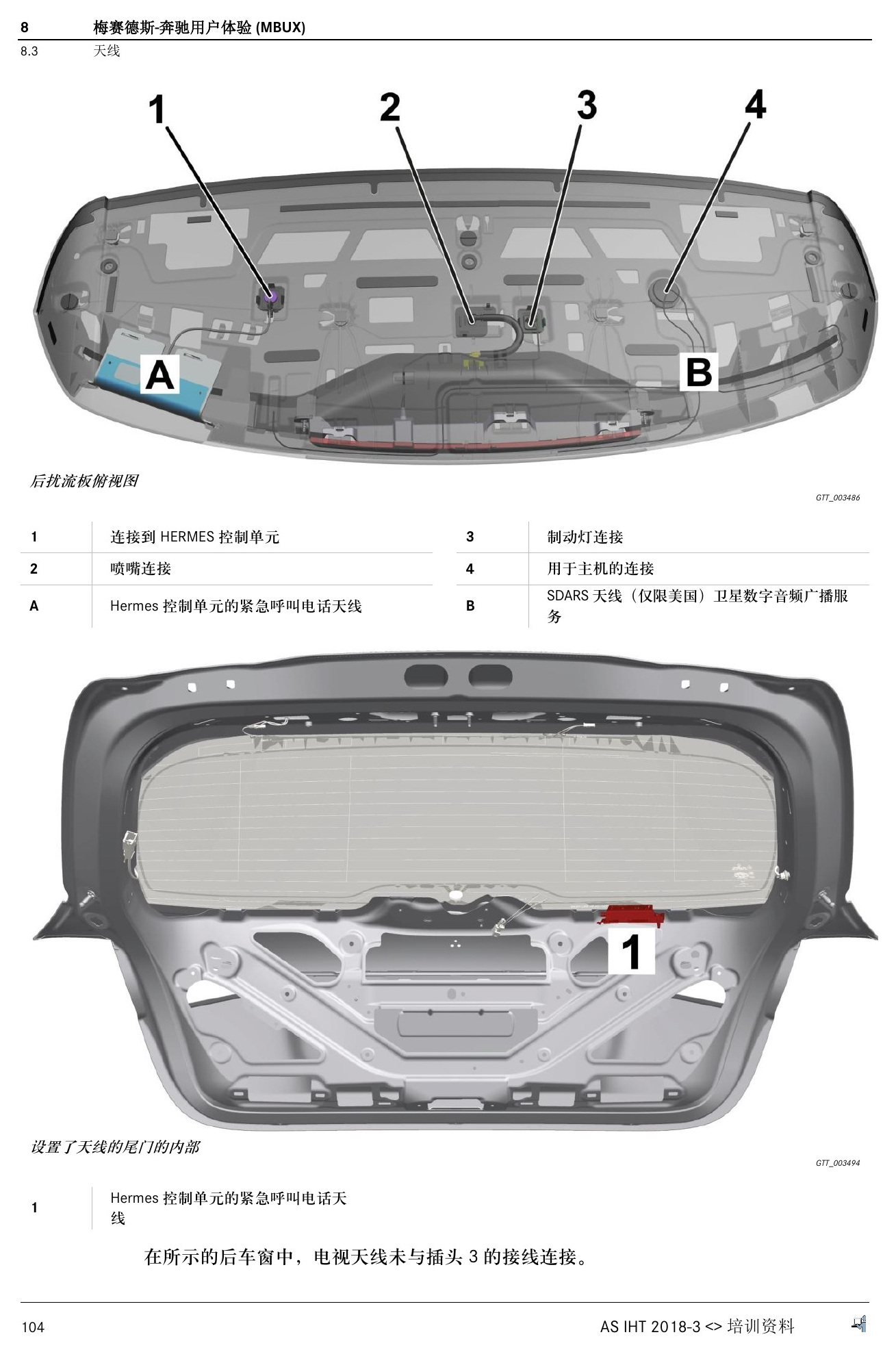

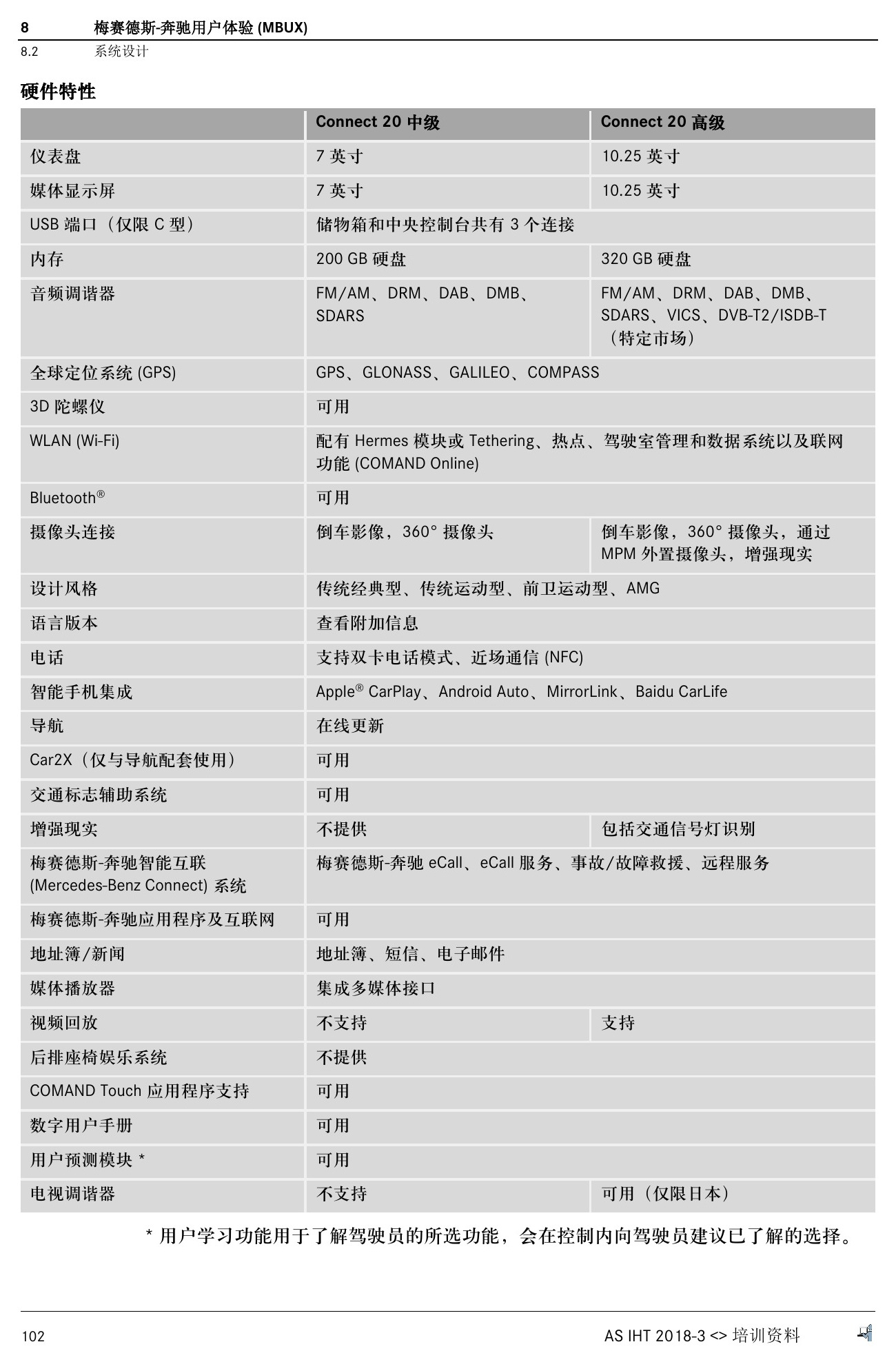

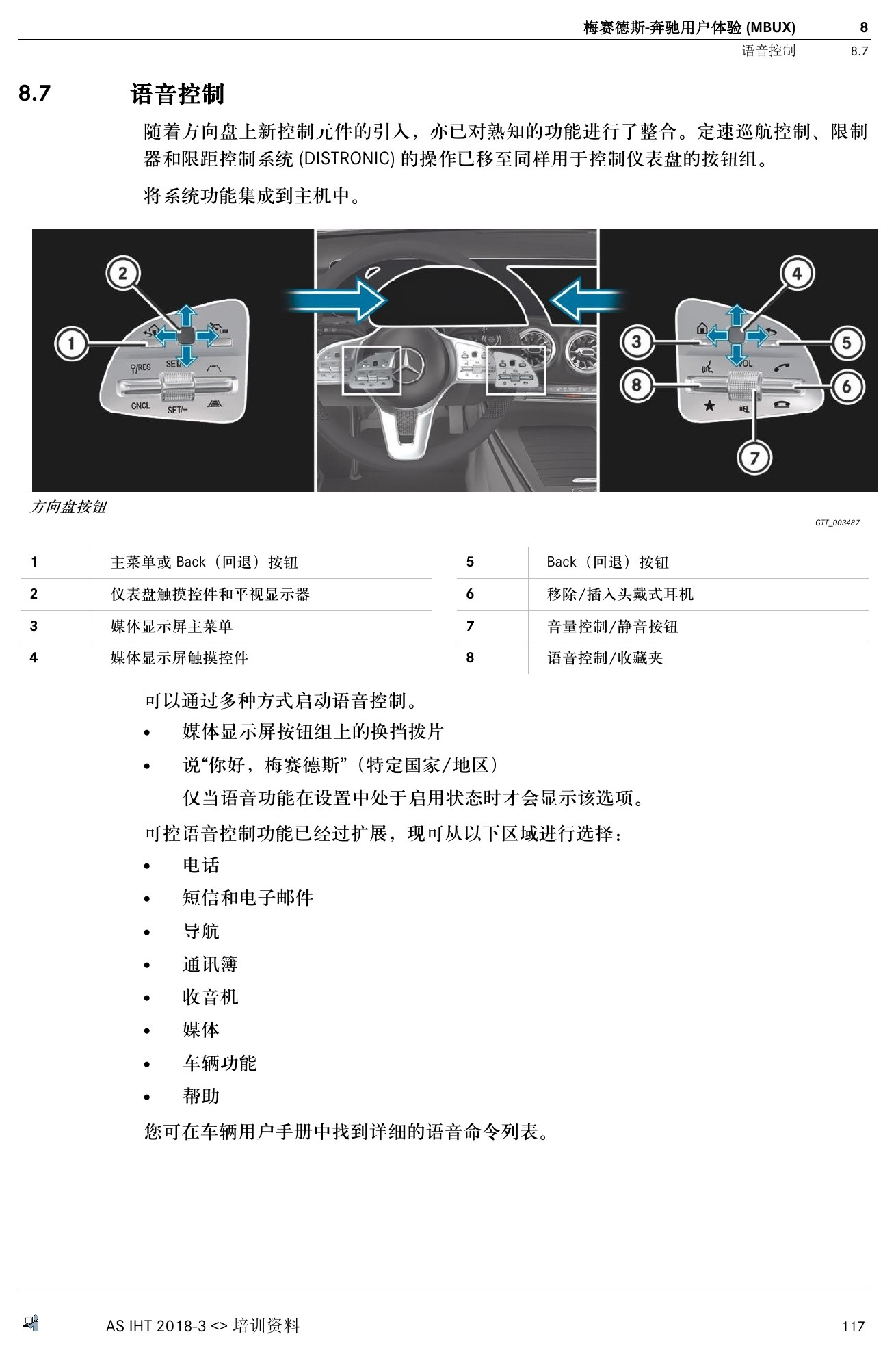

MBUX章节从系统设计和网络连接入手，展示主机、显示屏、触控操作、车内外天线、增强现实、音响系统及Linguatronic语音控制。页面中的车辆位置图保留用于部件定位。

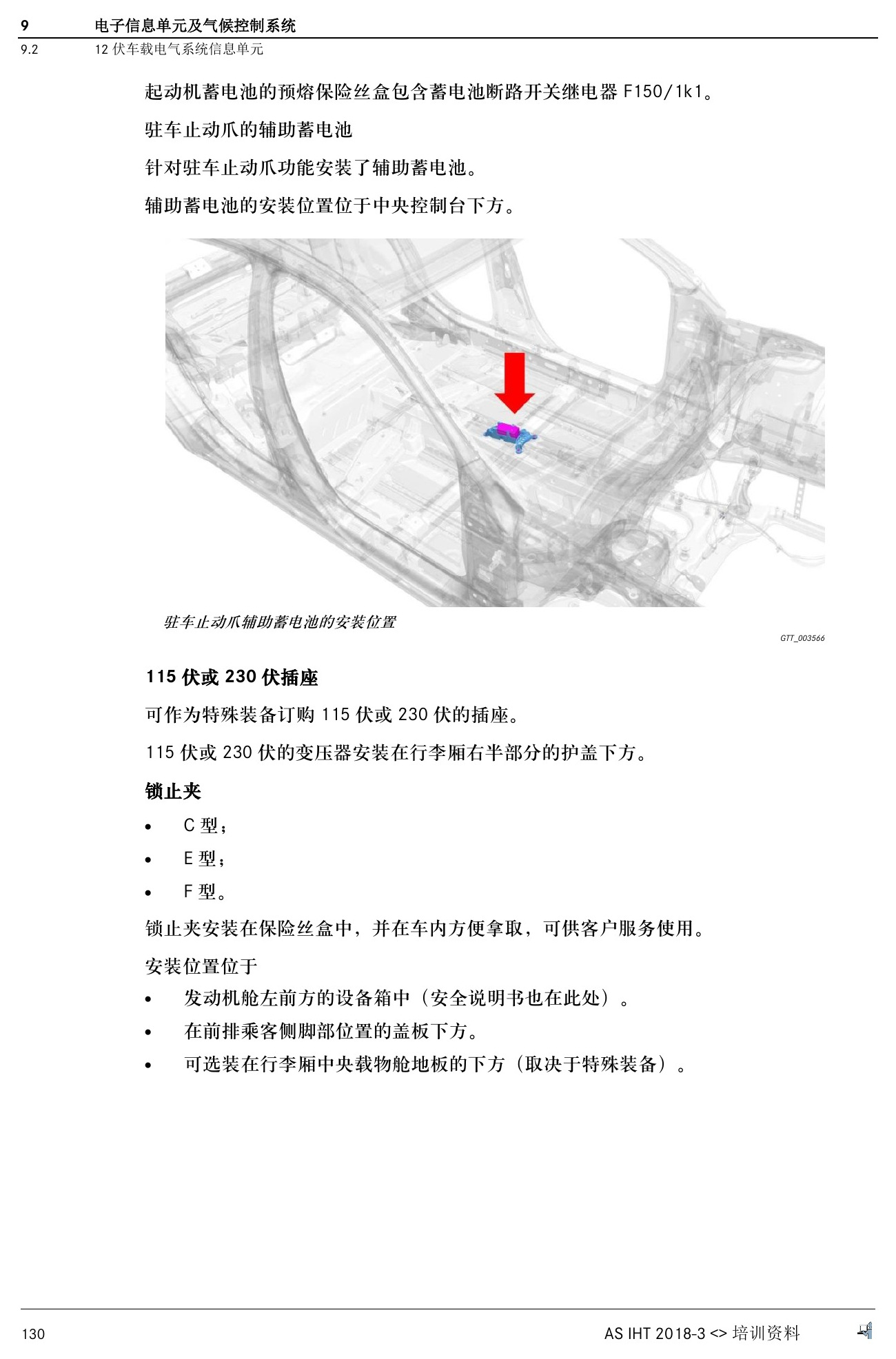

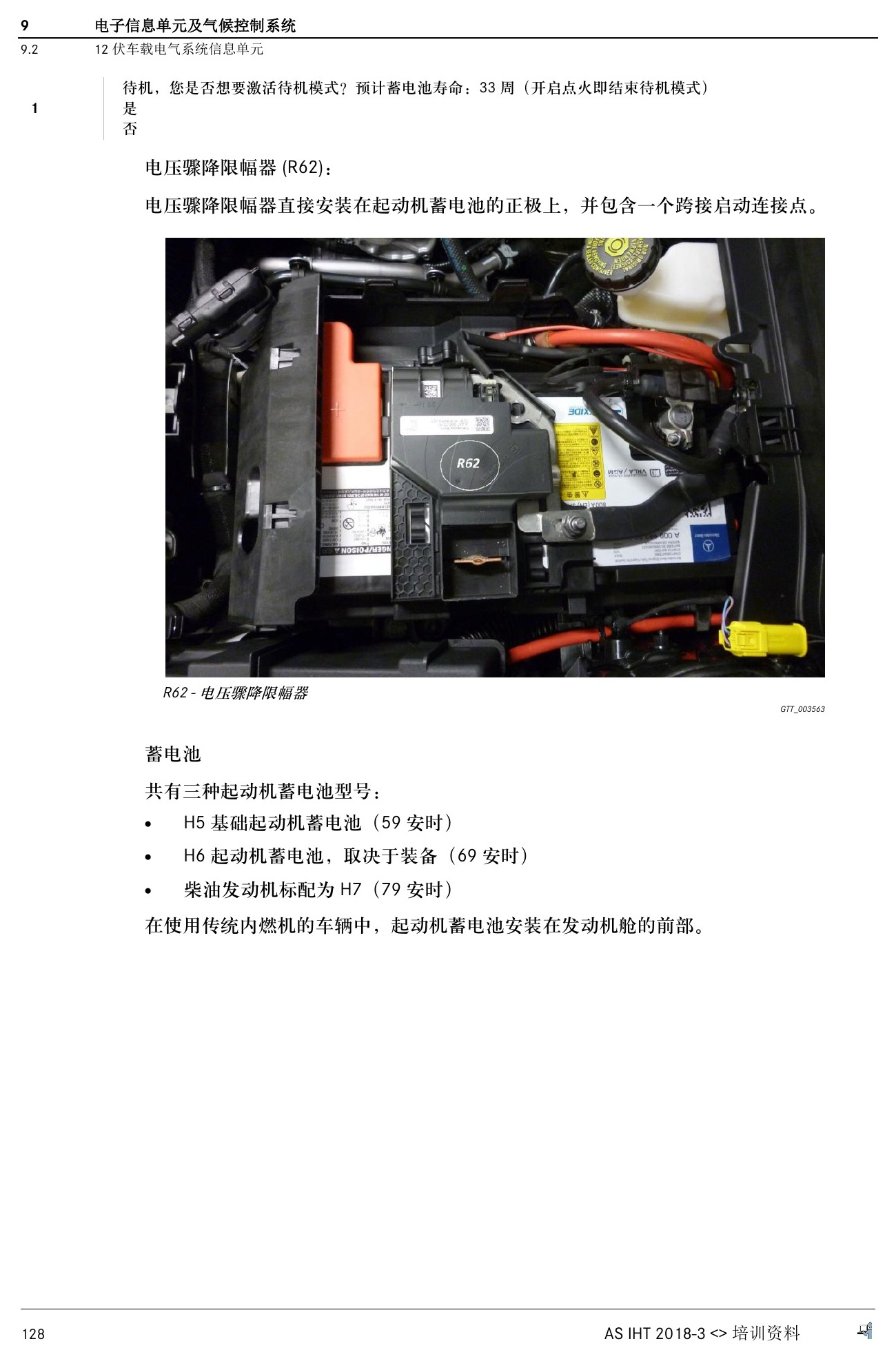

九、车载网络、12V电气与气候控制

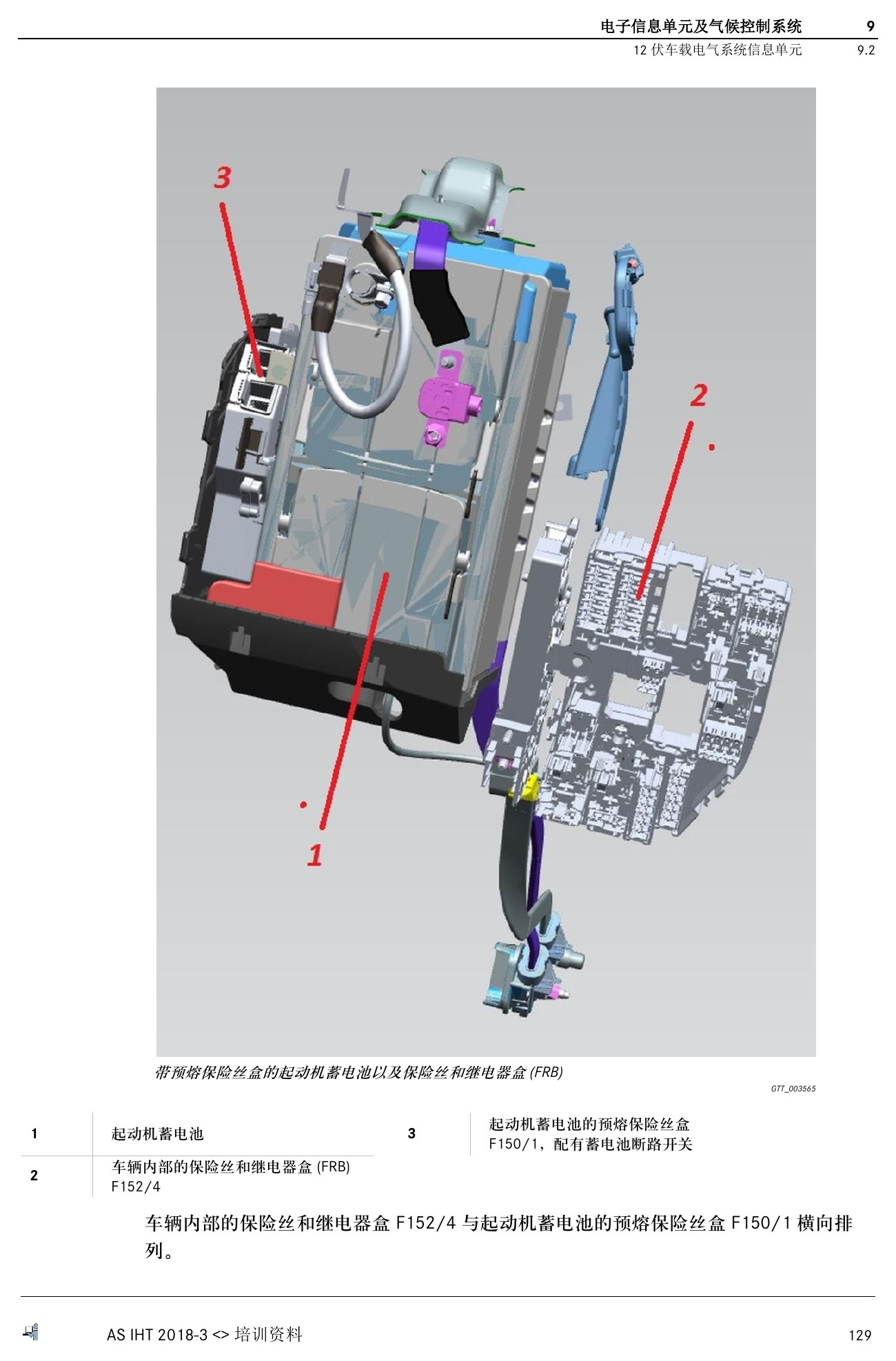

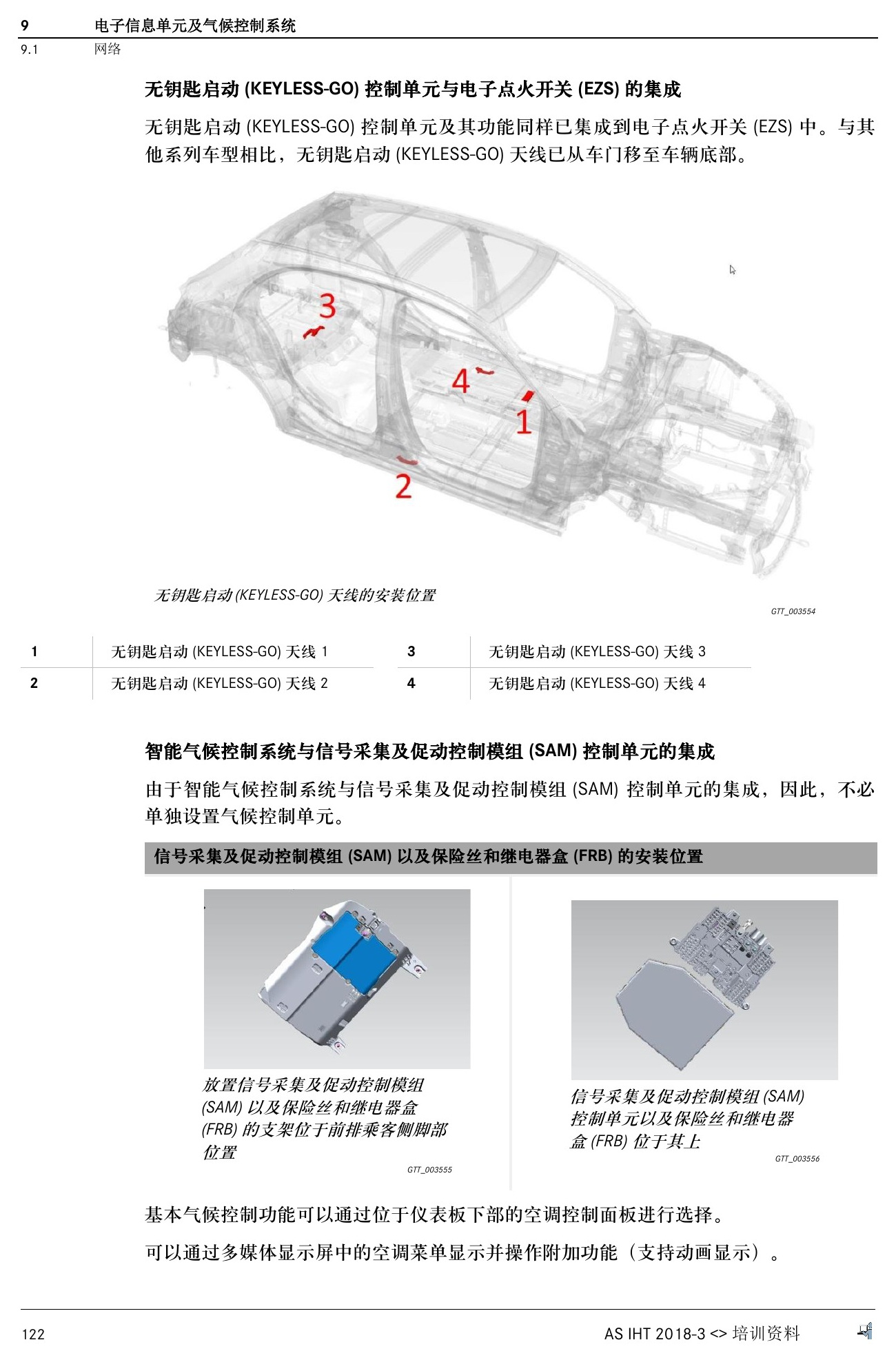

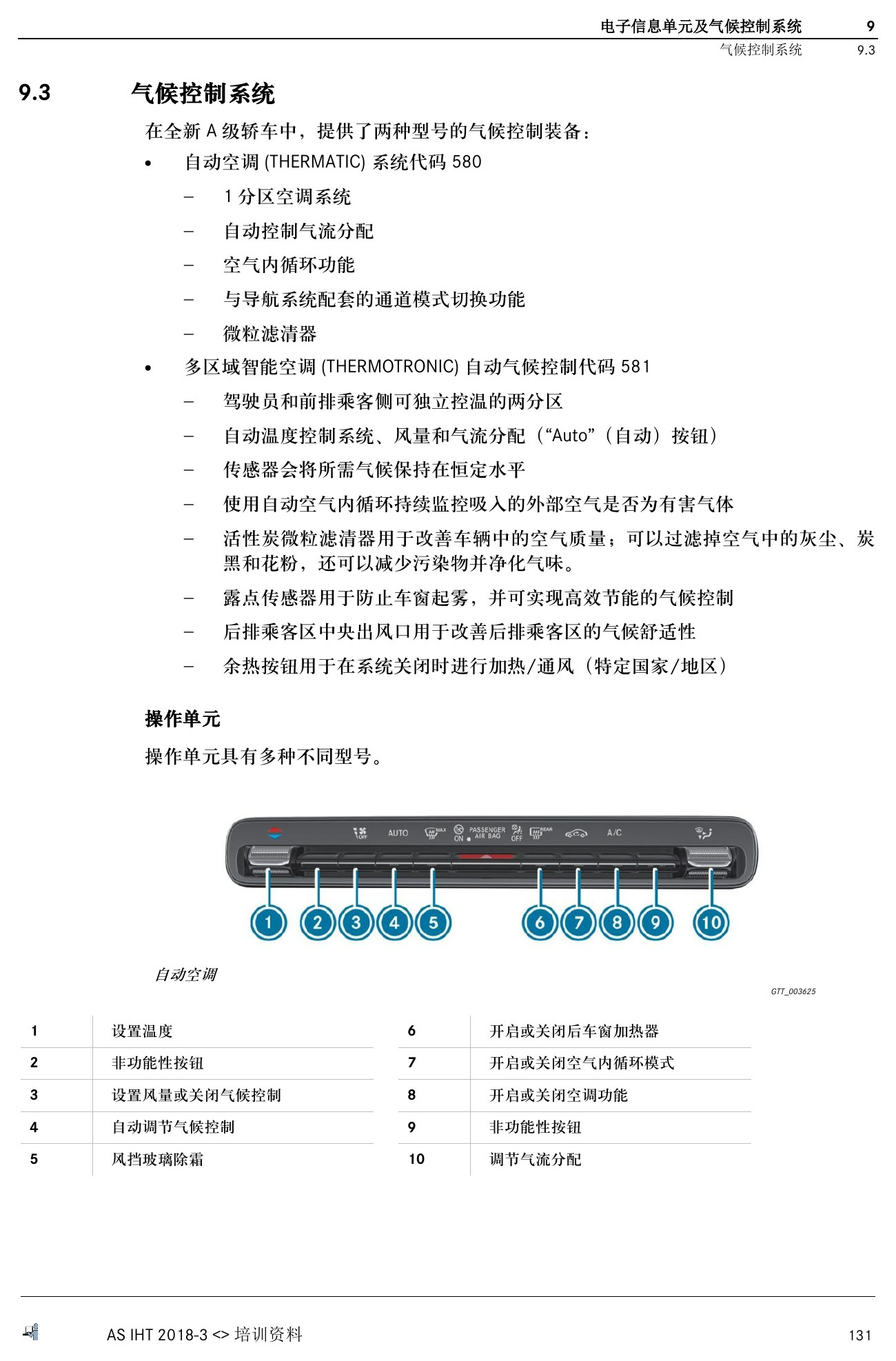

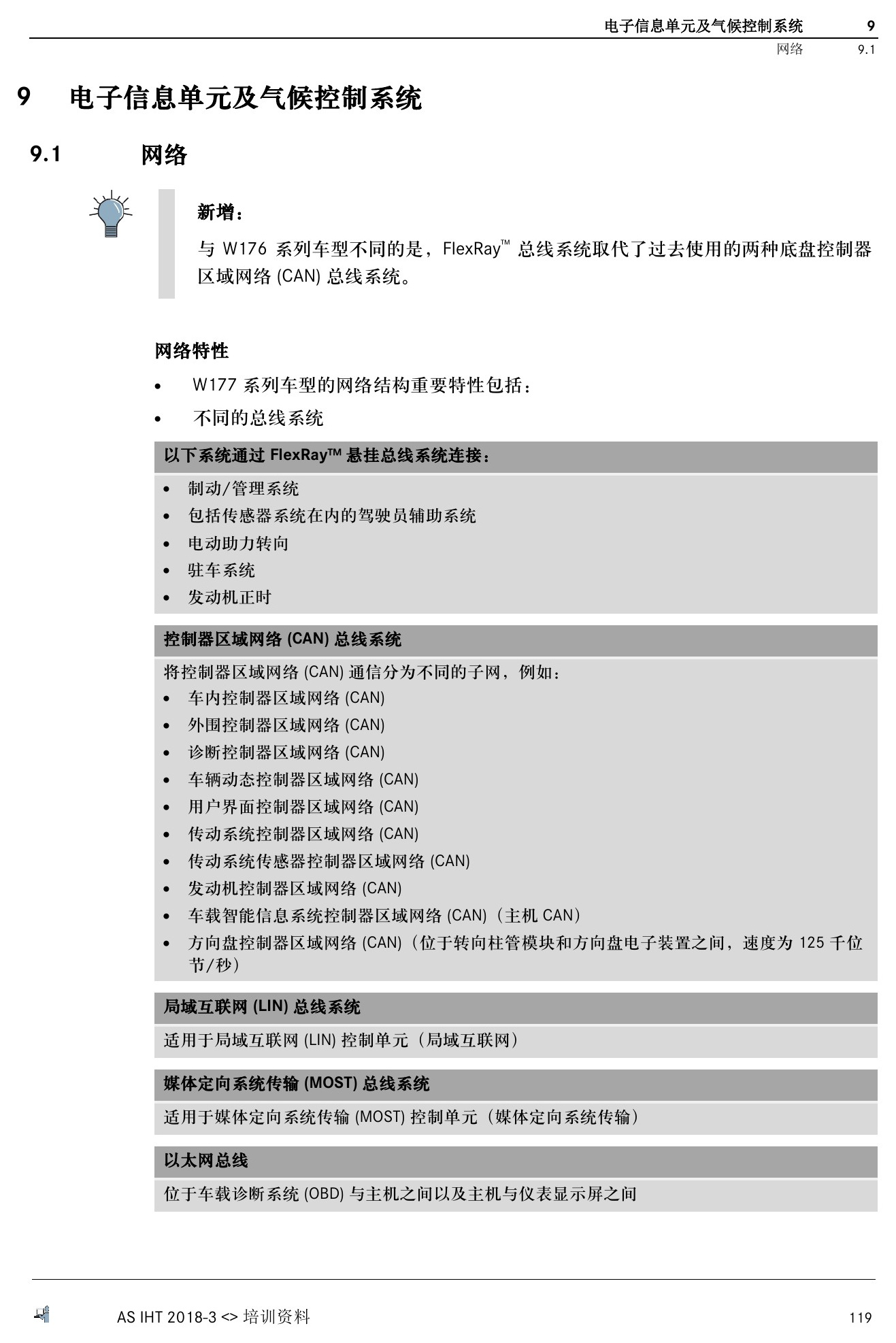

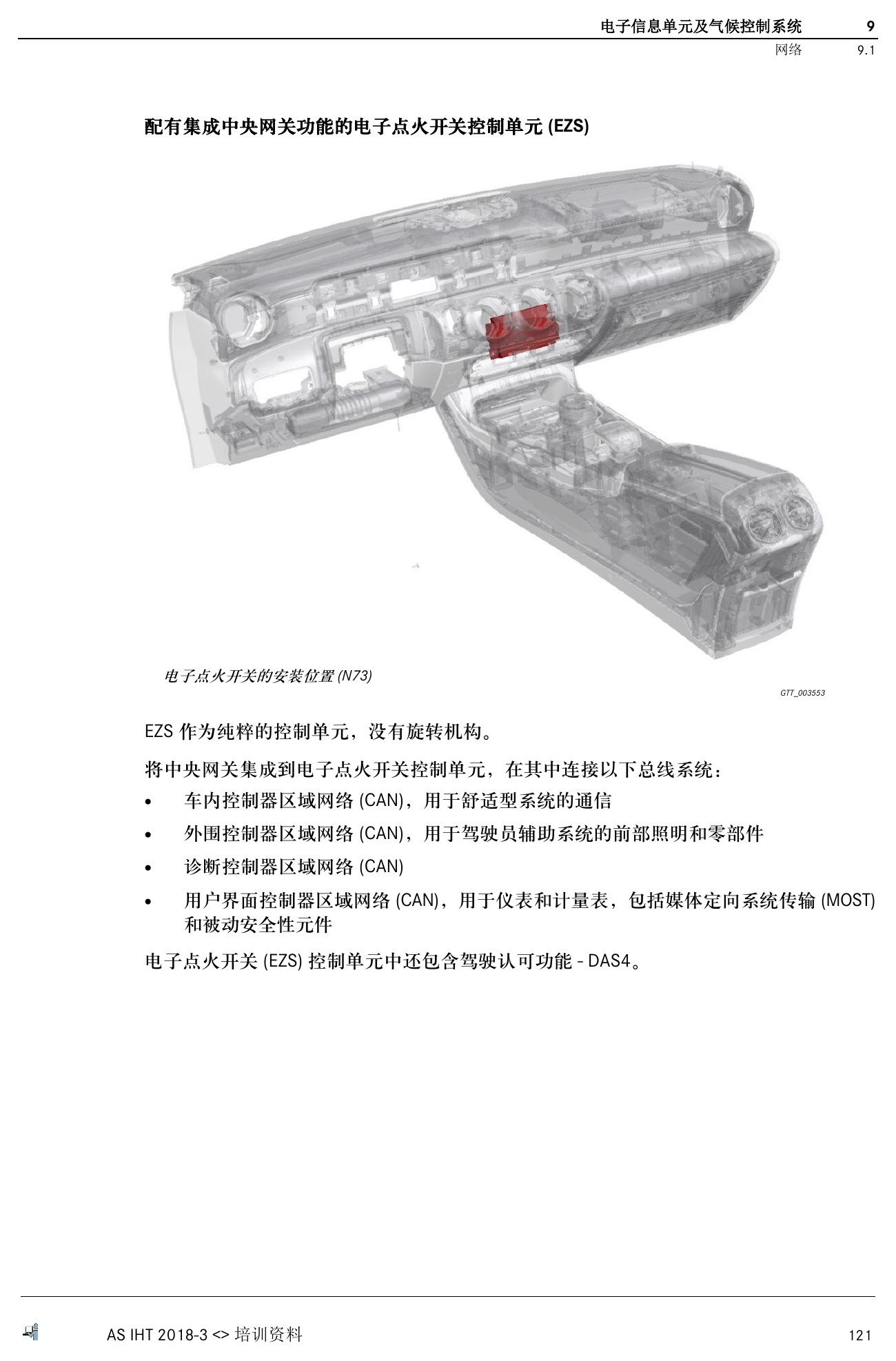

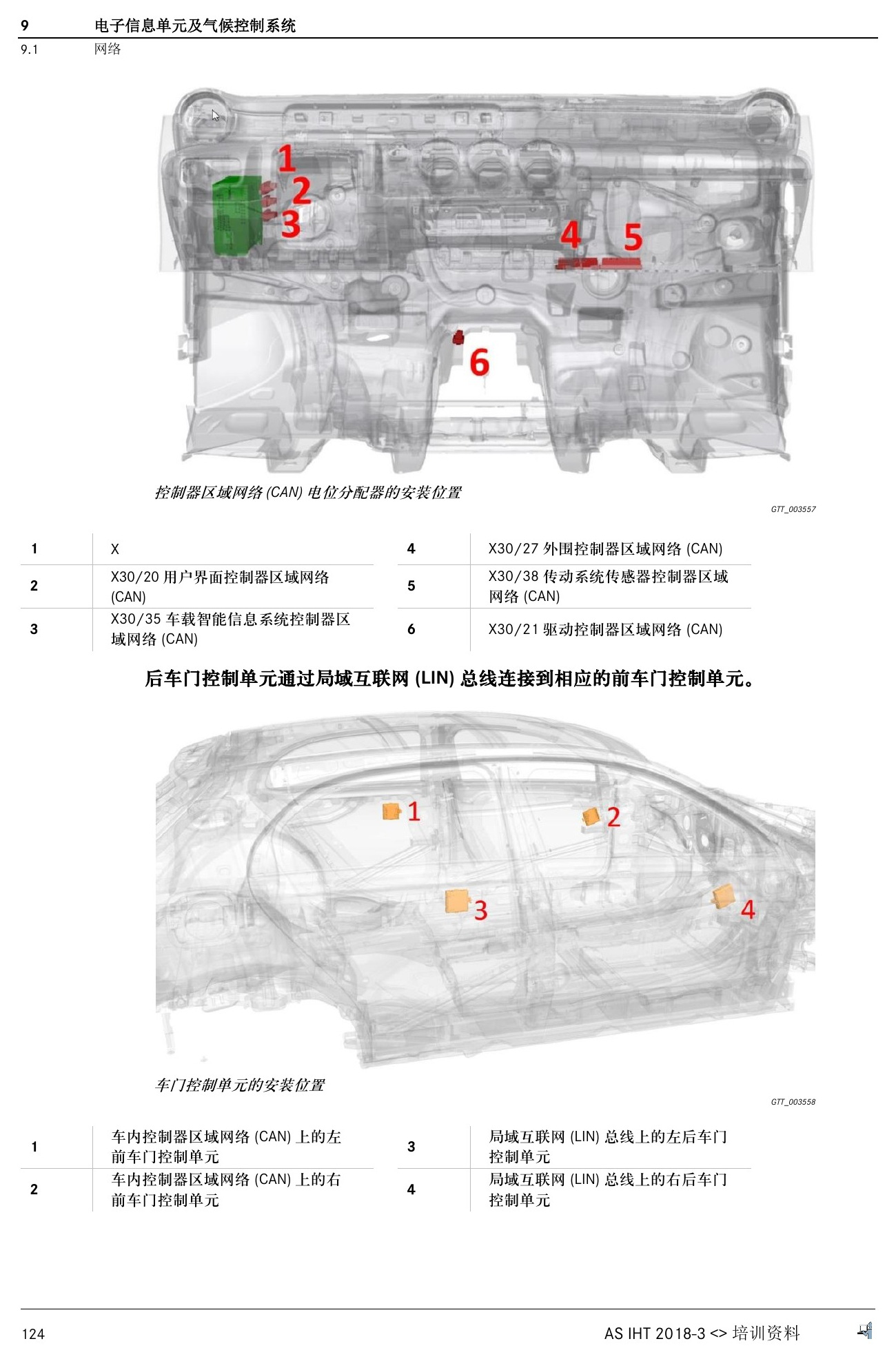

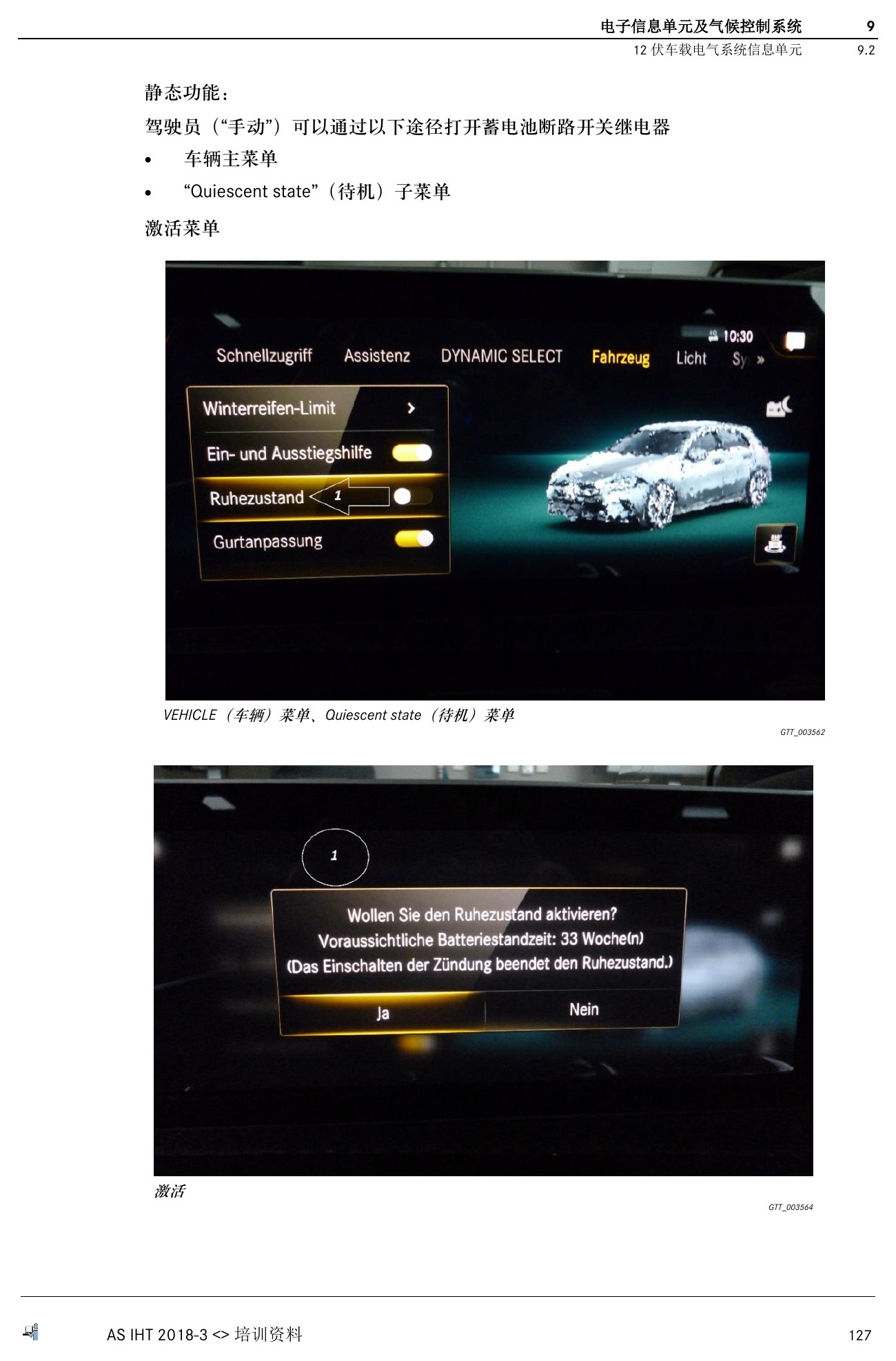

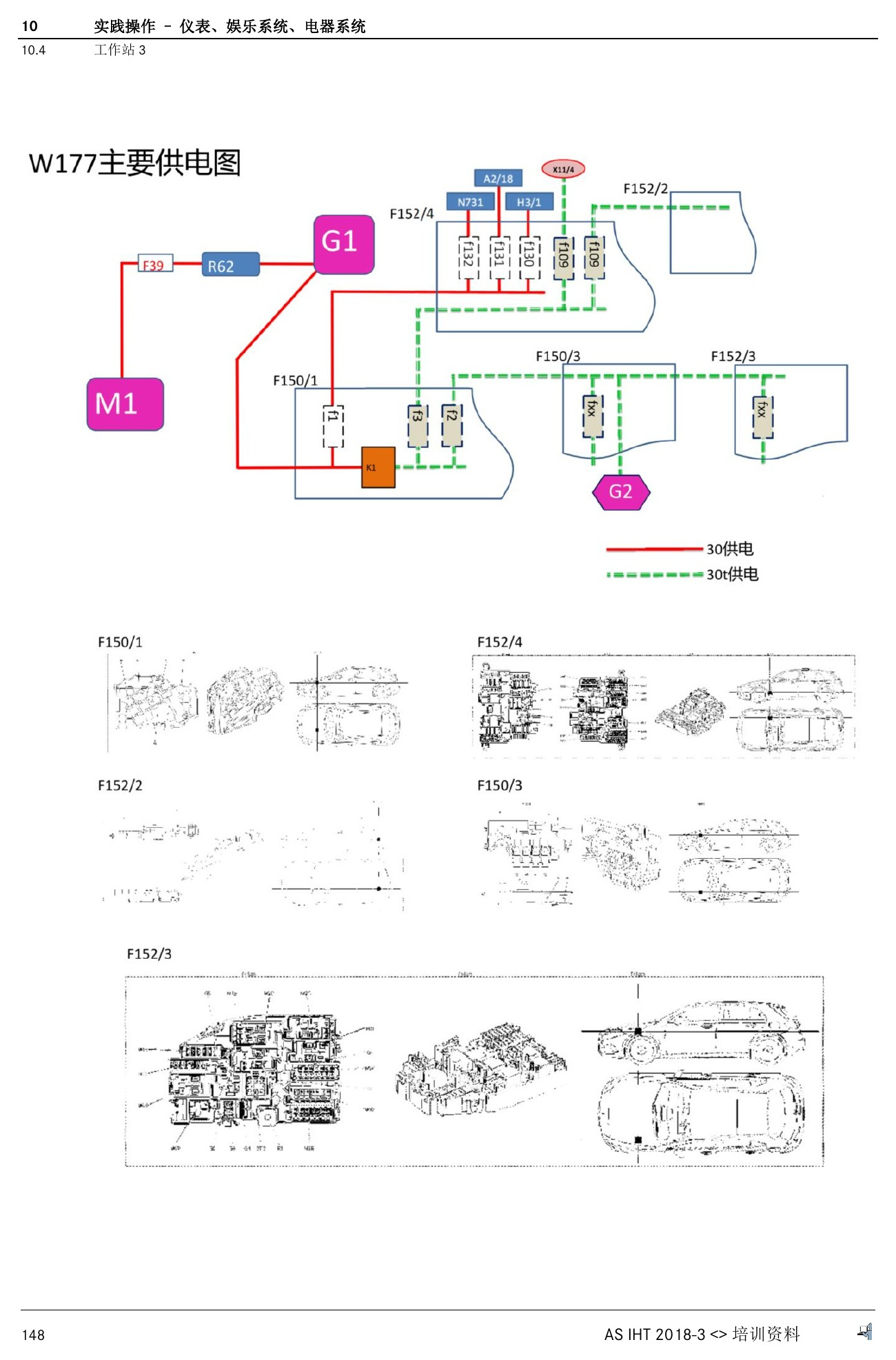

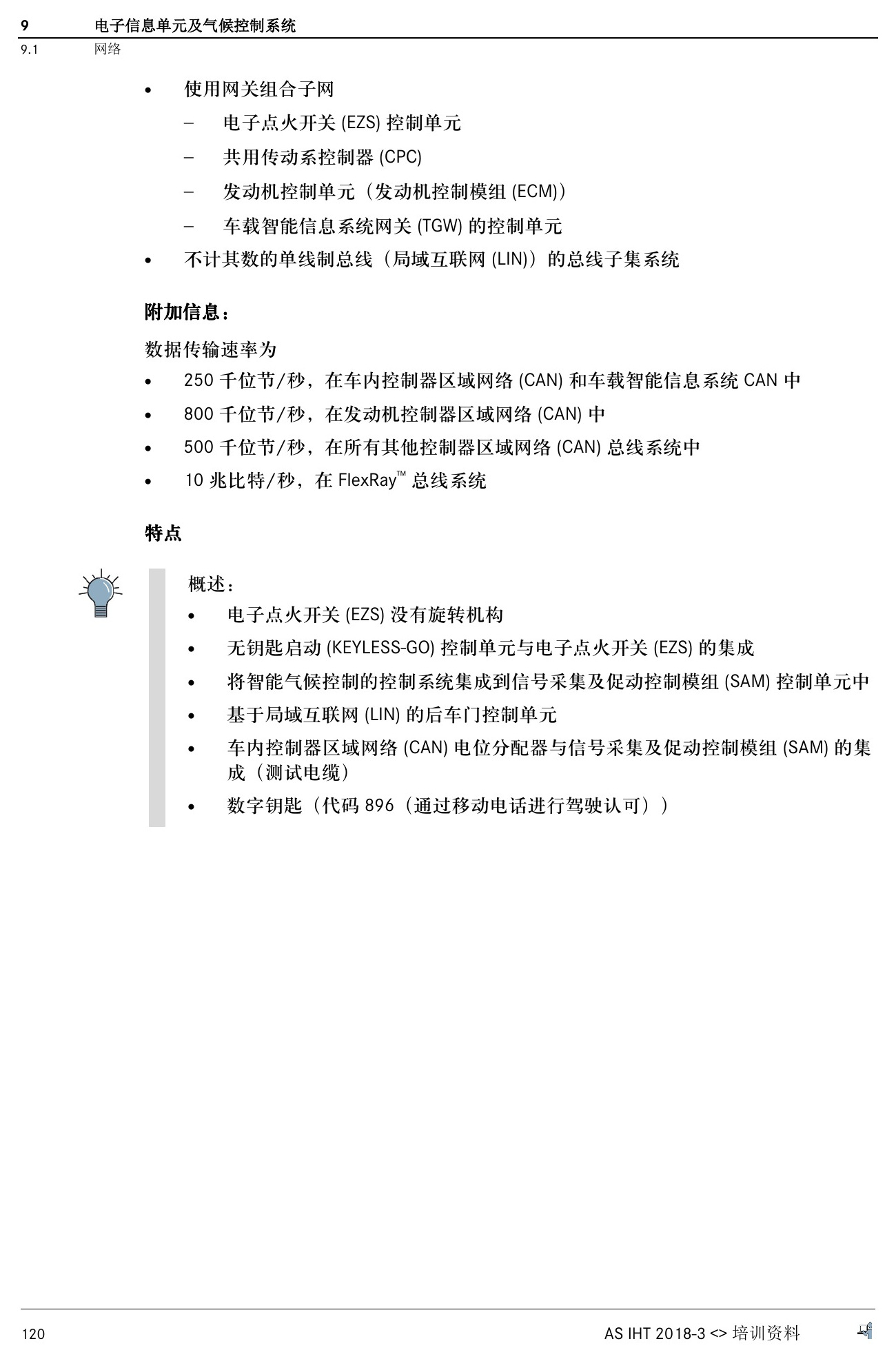

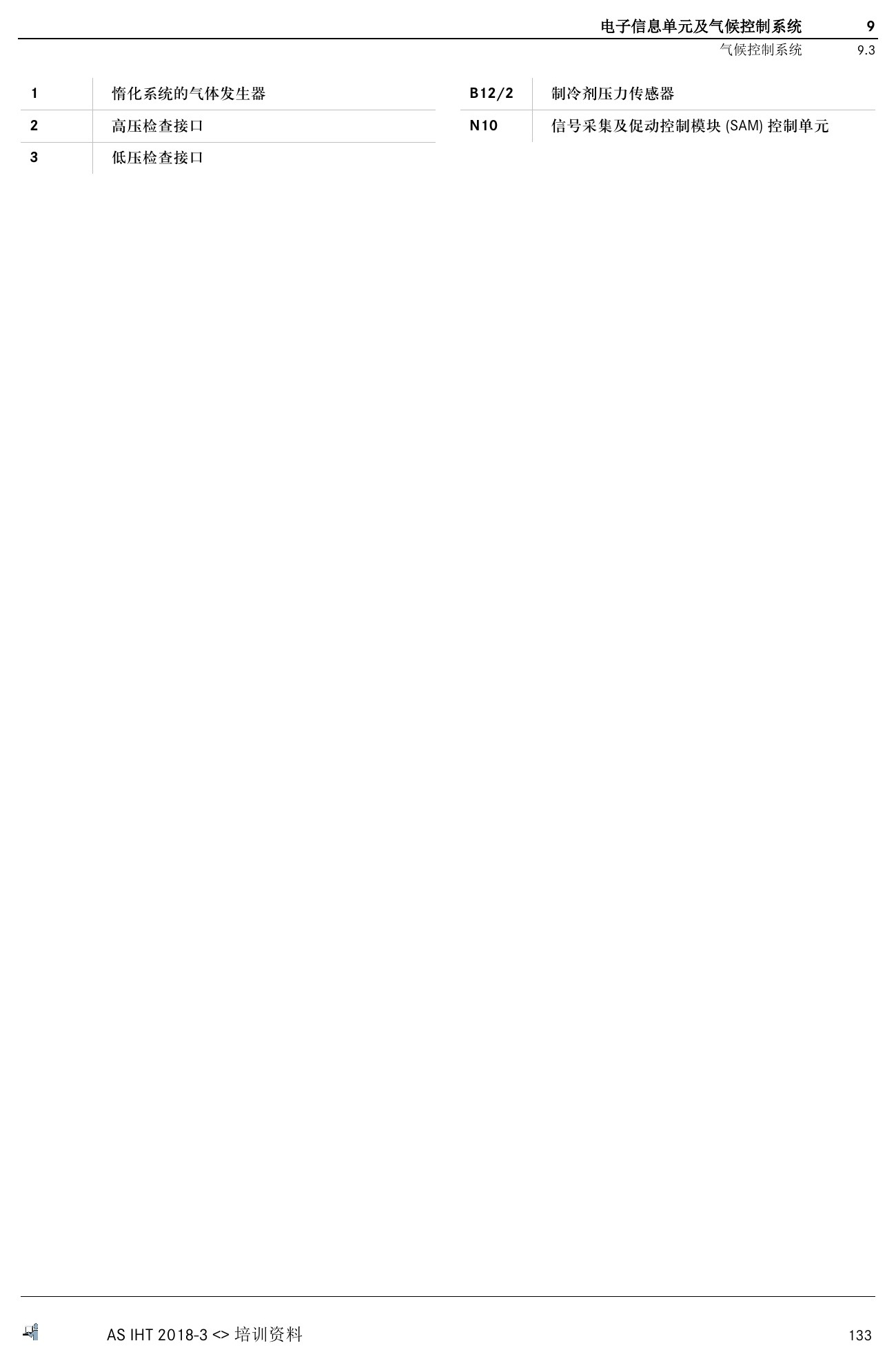

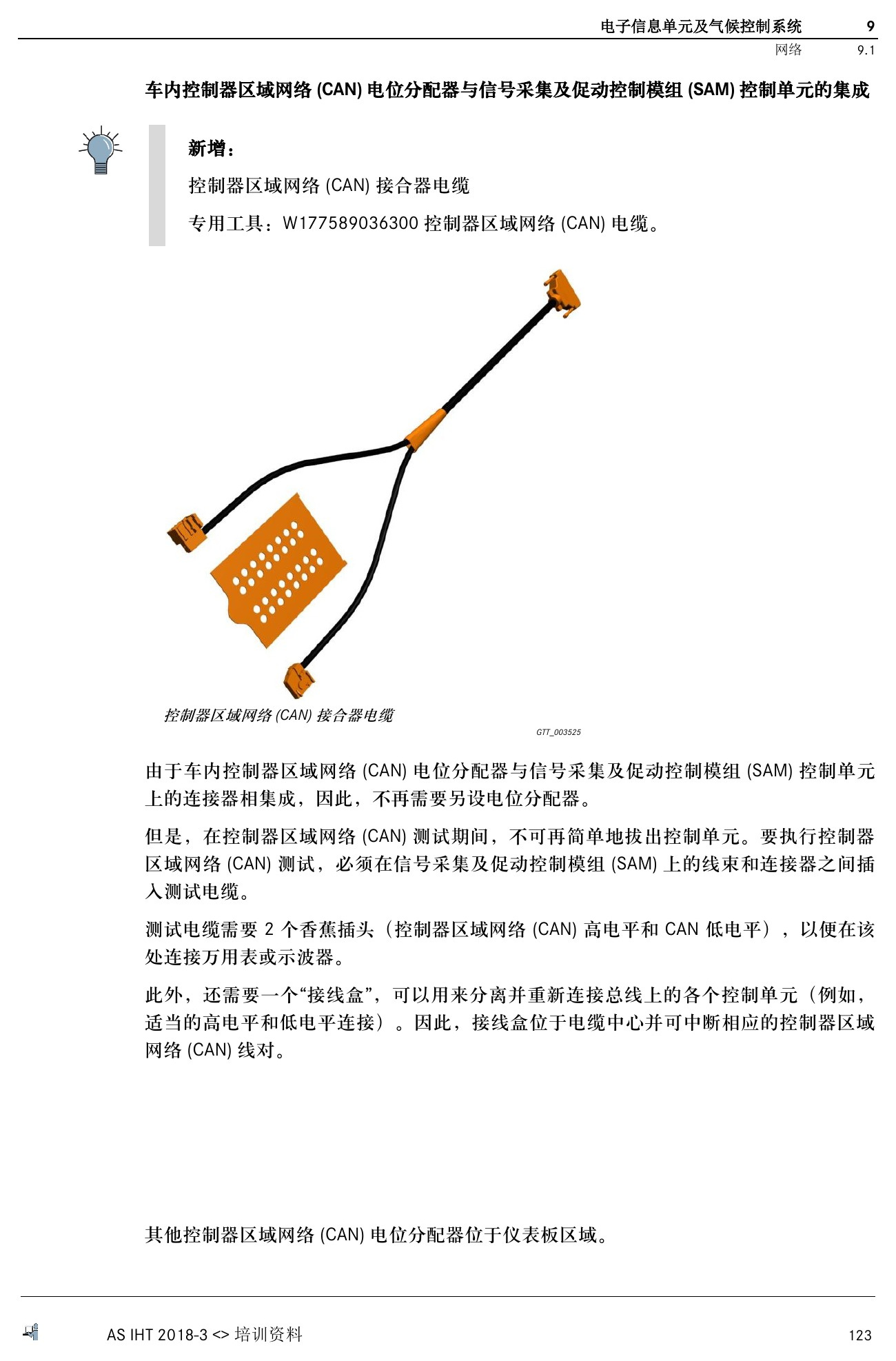

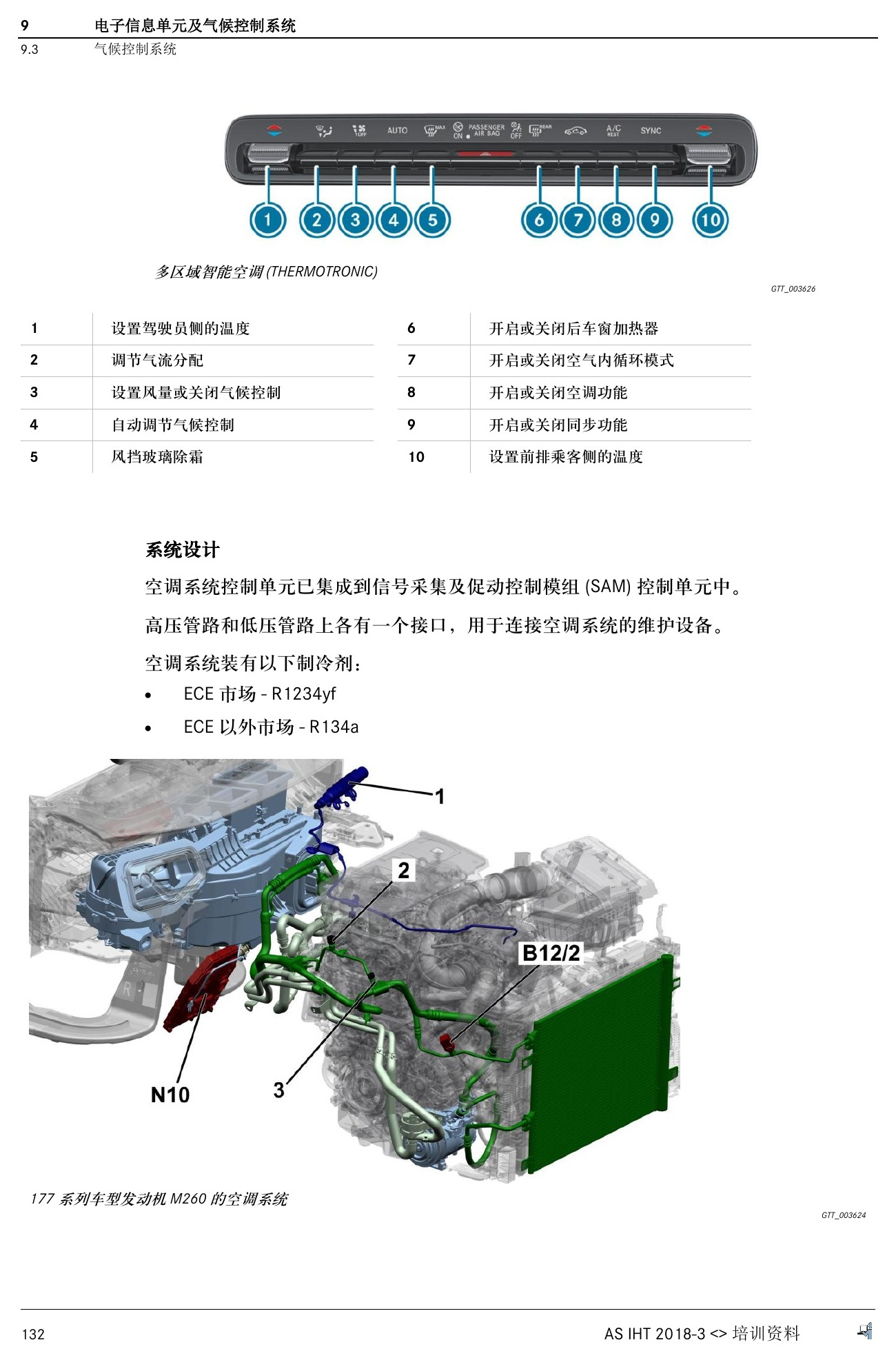

电子信息章节给出W177控制单元网络、车载电气部件和安装位置，并继续讲解空调系统构成。检查通信故障时应结合网络拓扑、供电搭铁和控制单元事件记录。

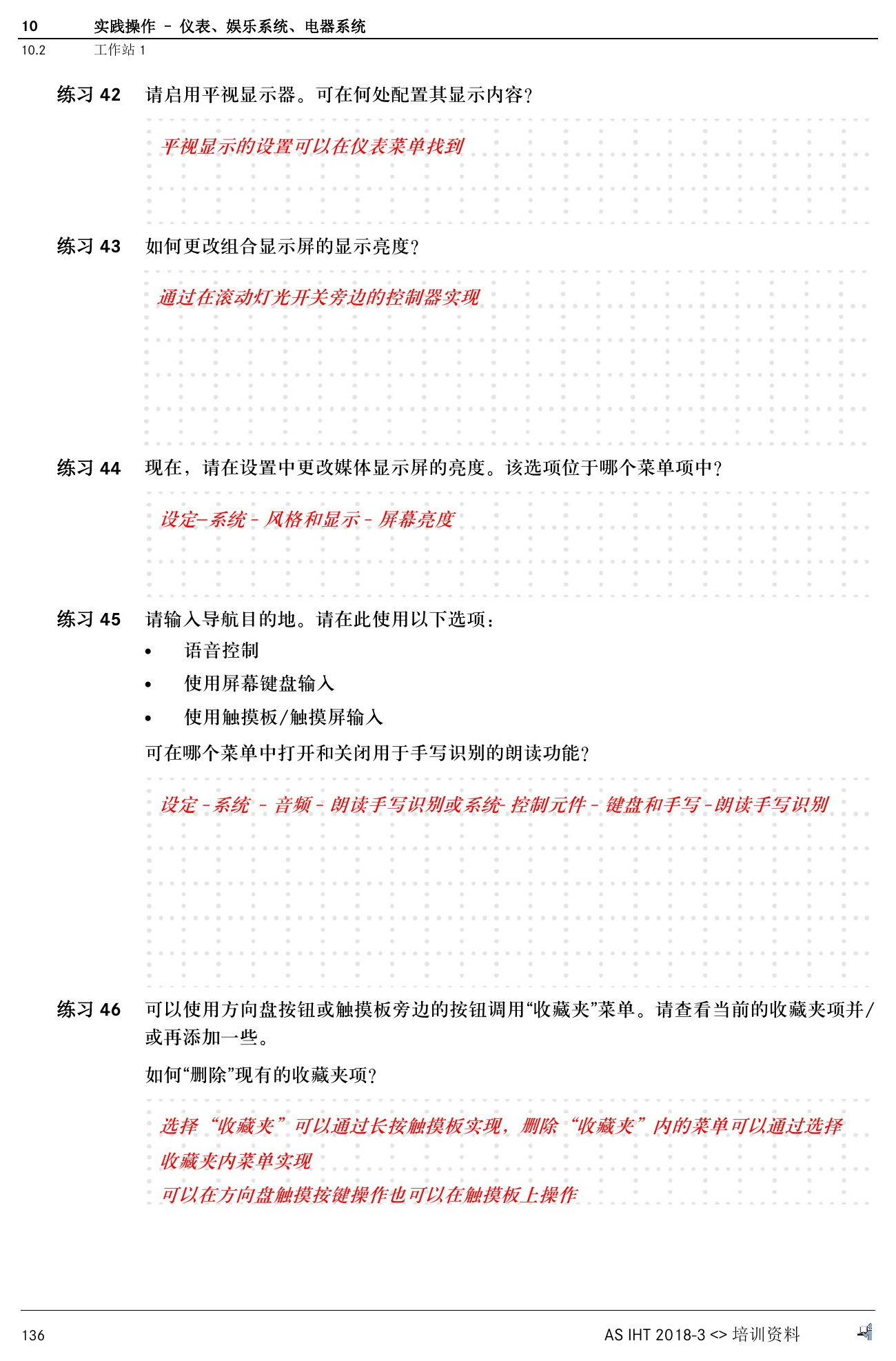

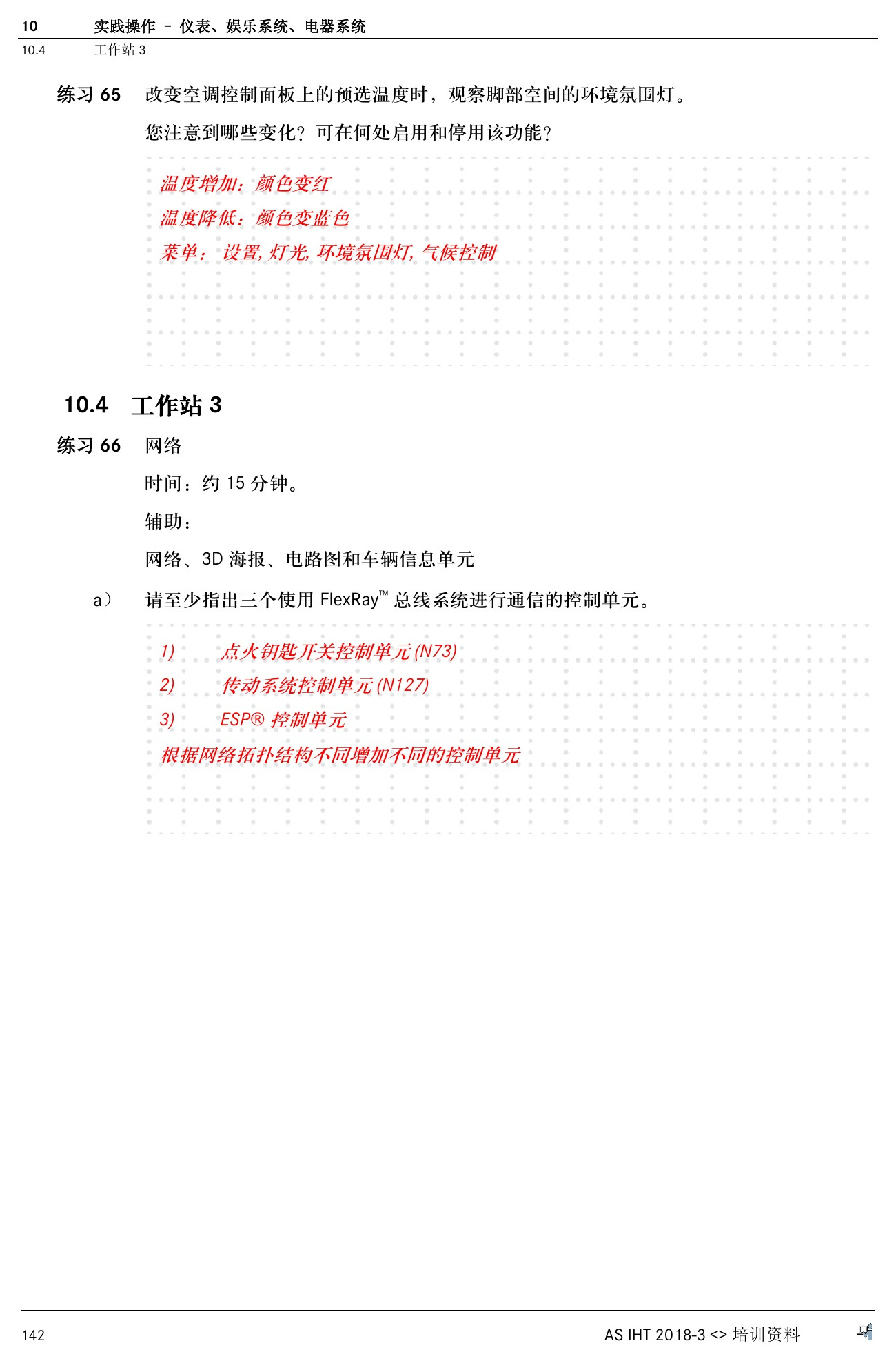

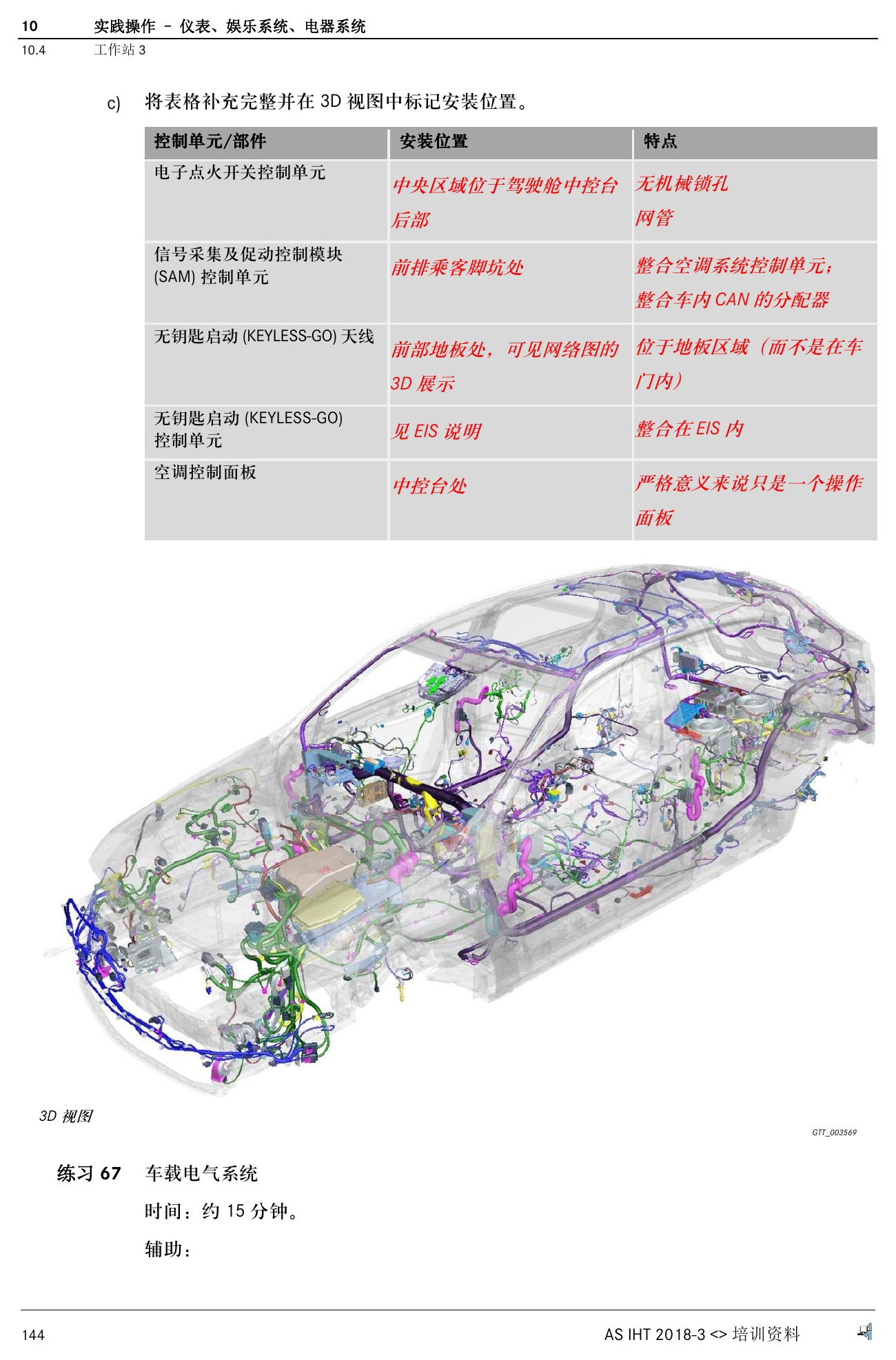

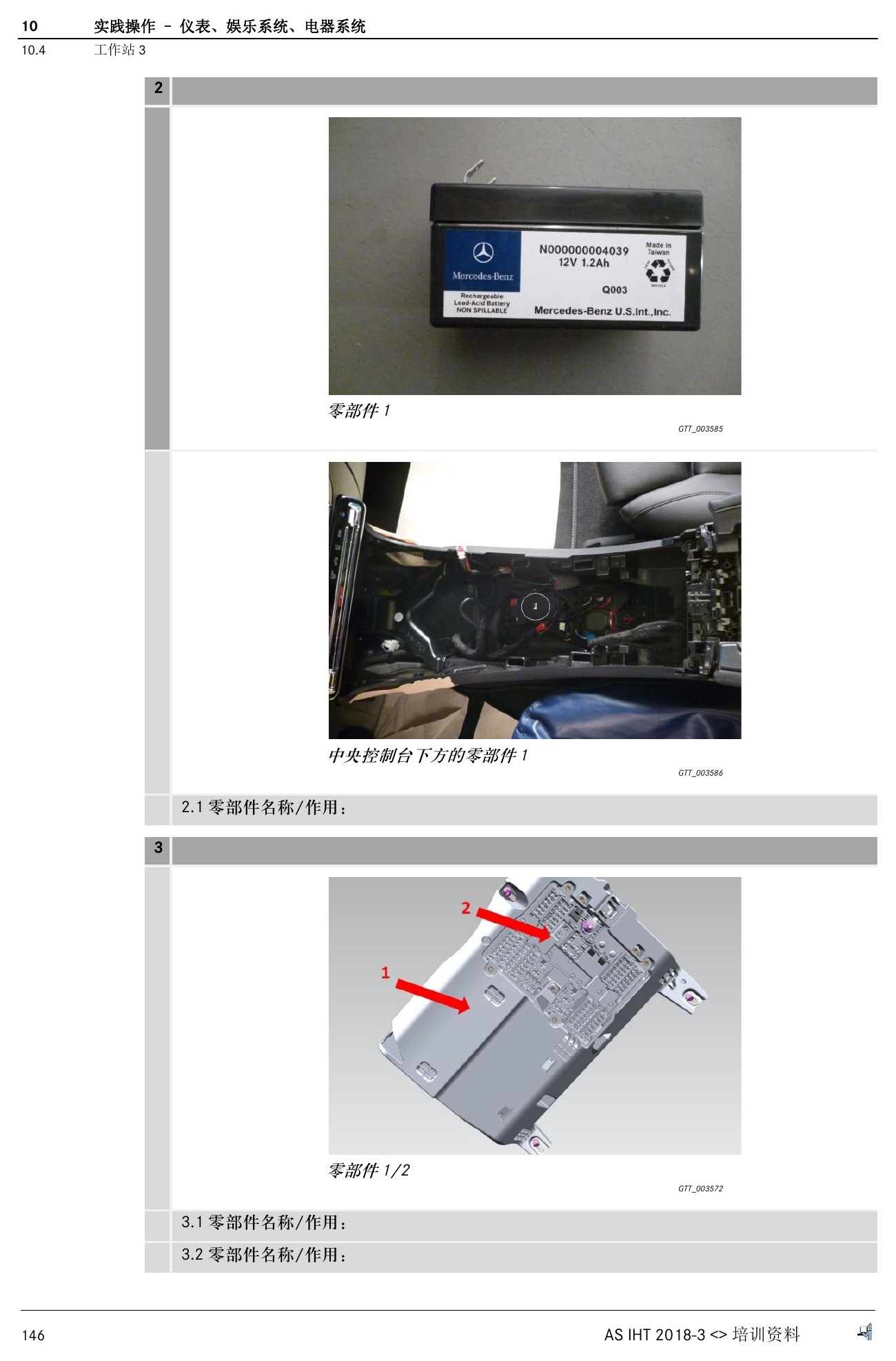

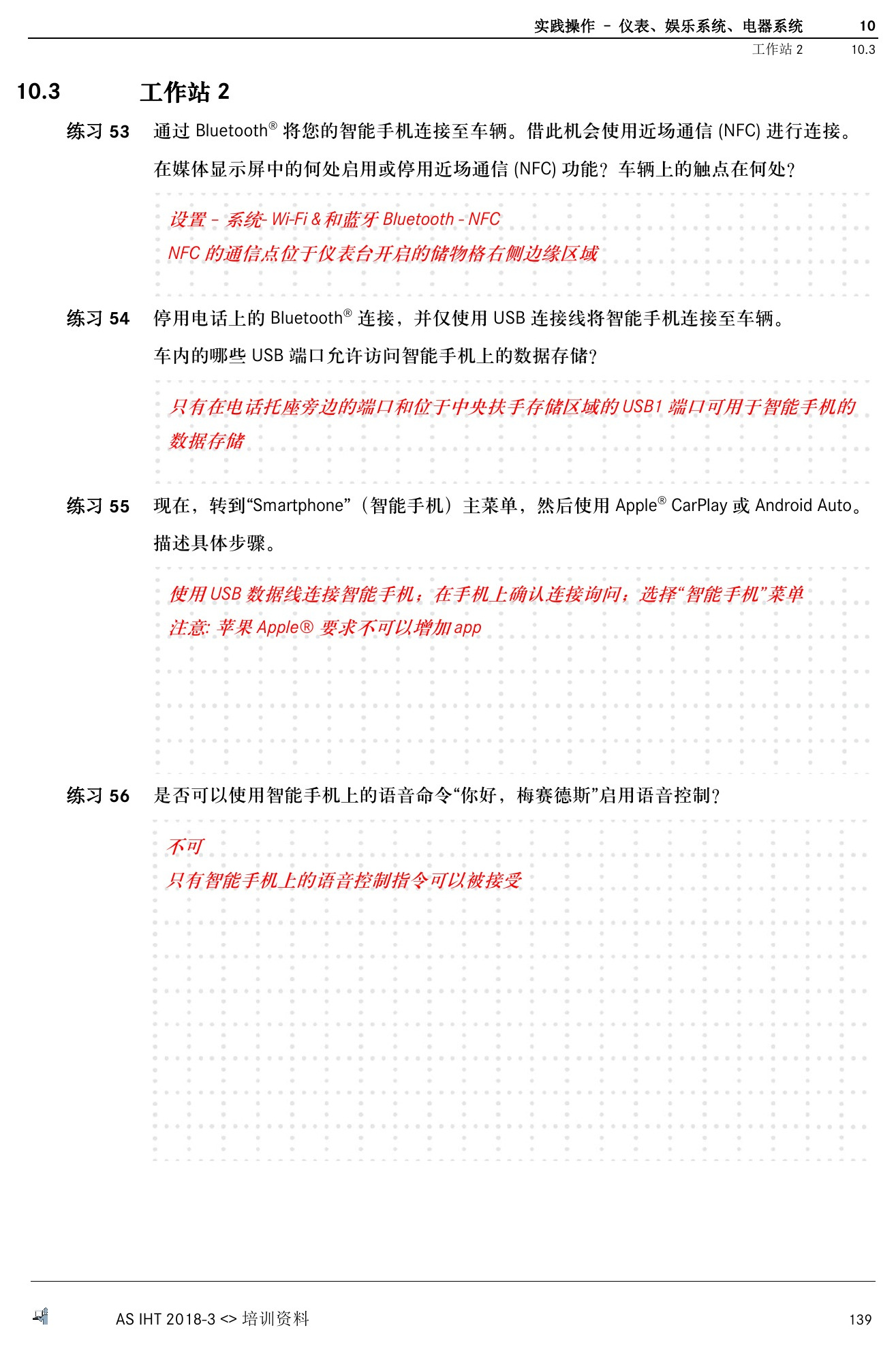

十、仪表、娱乐与电器系统实践

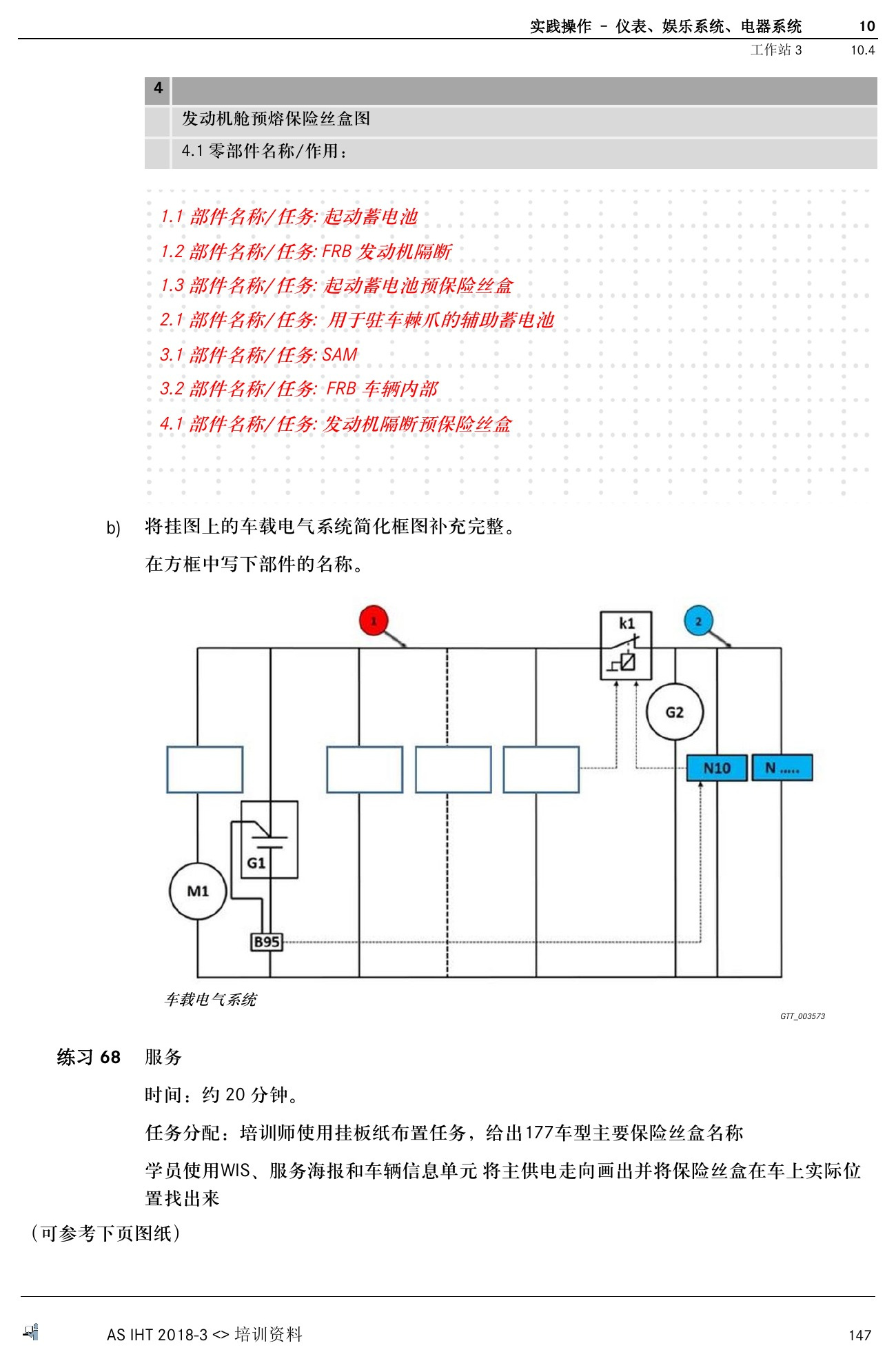

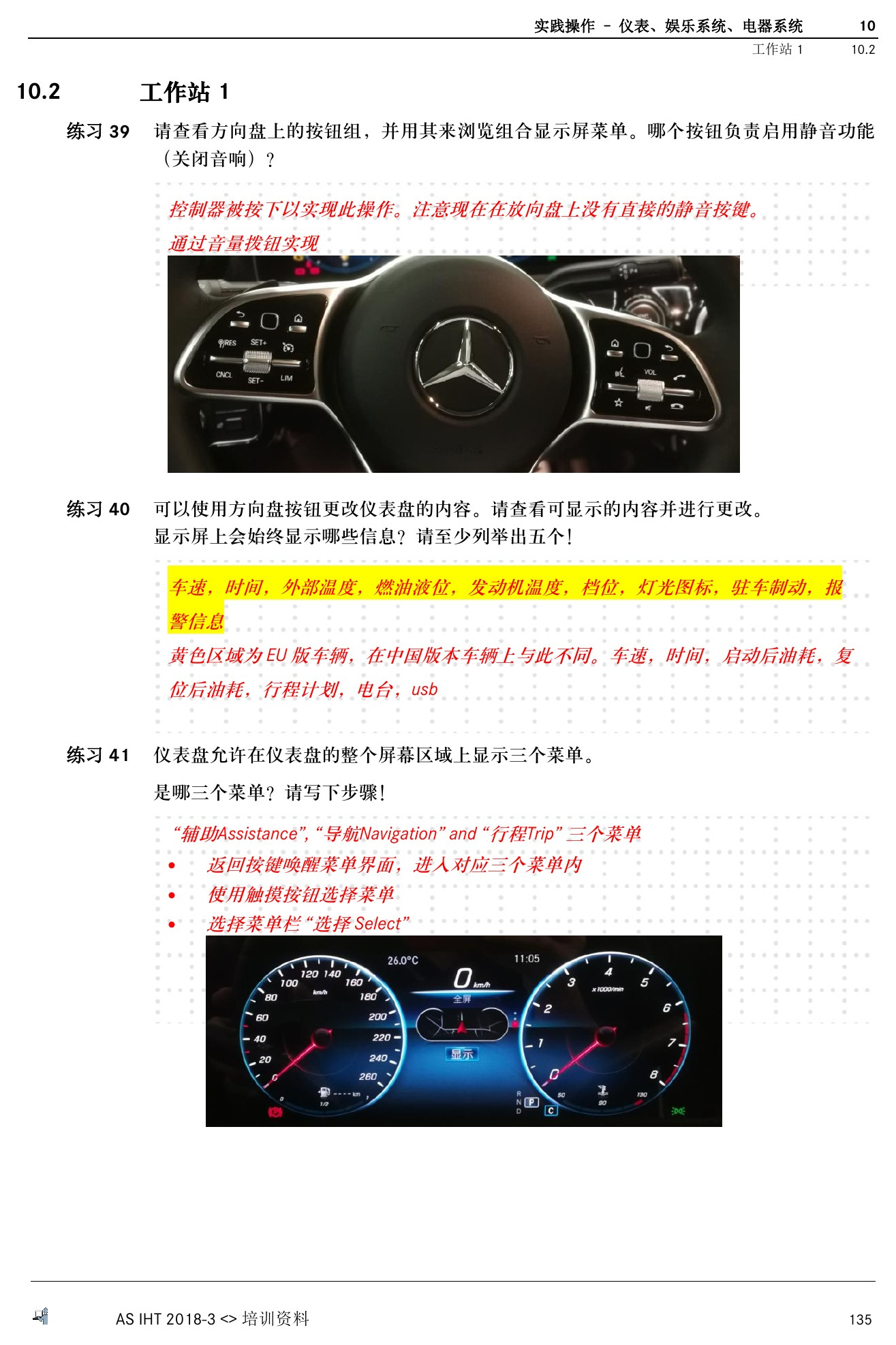

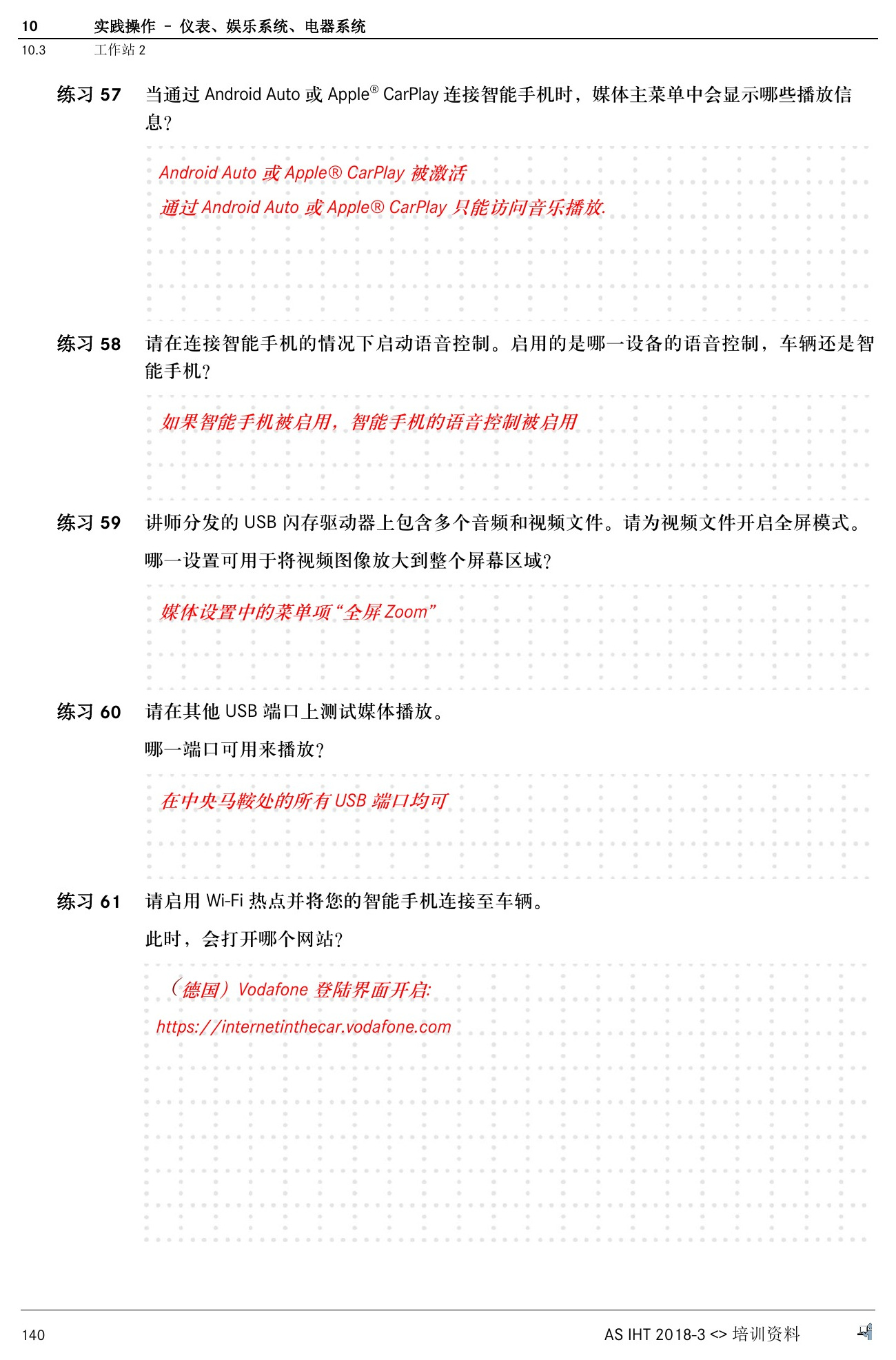

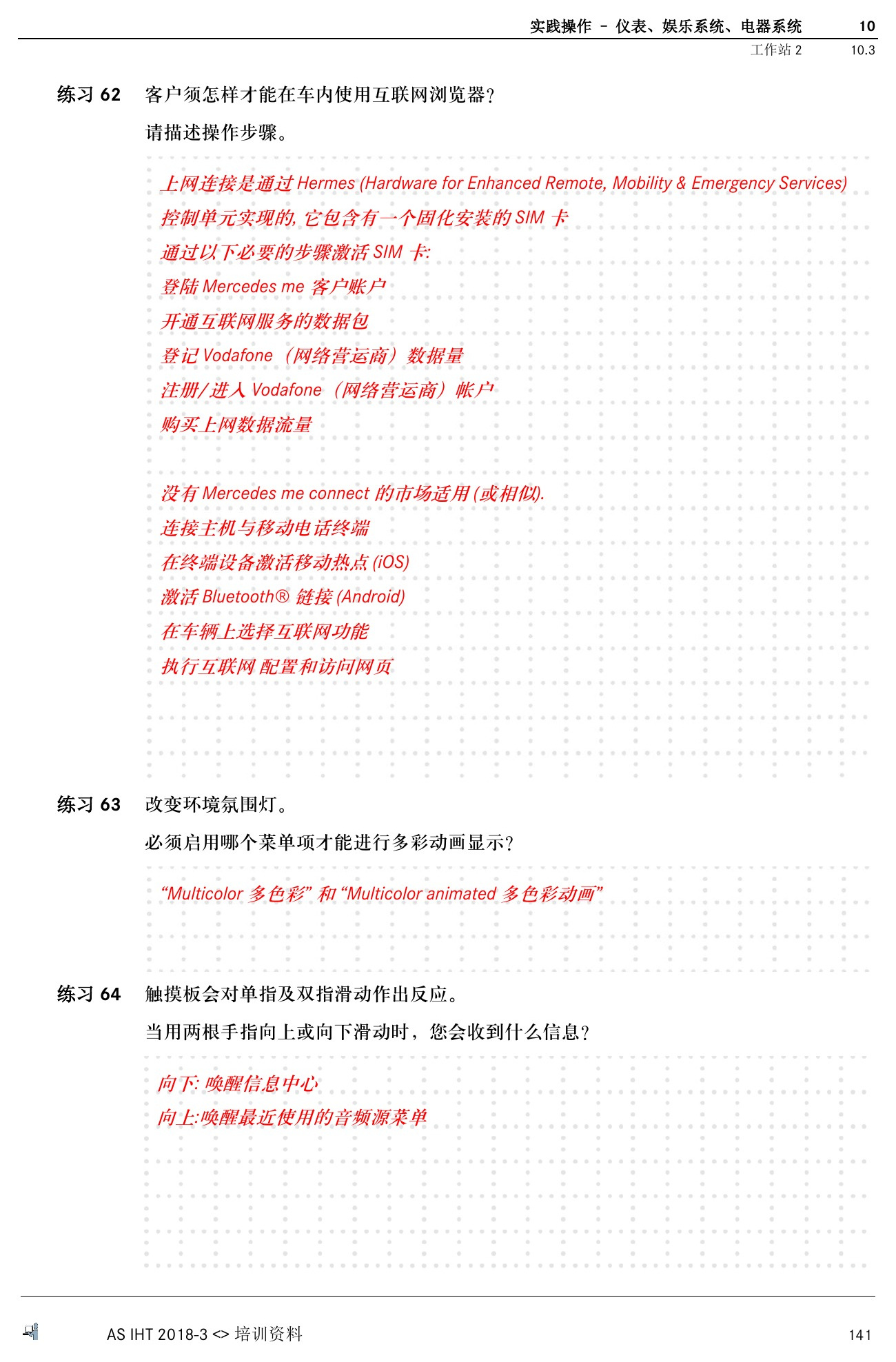

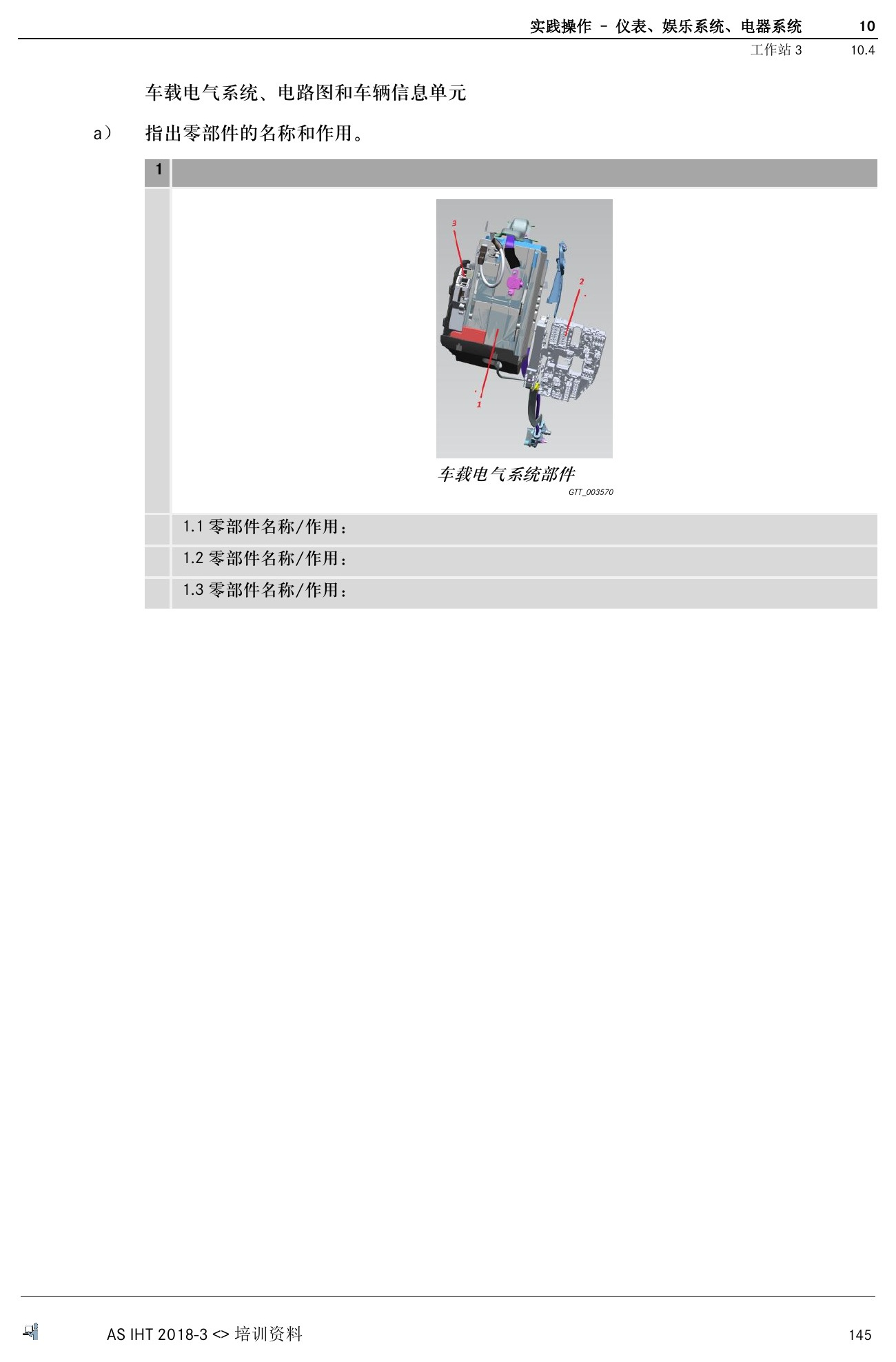

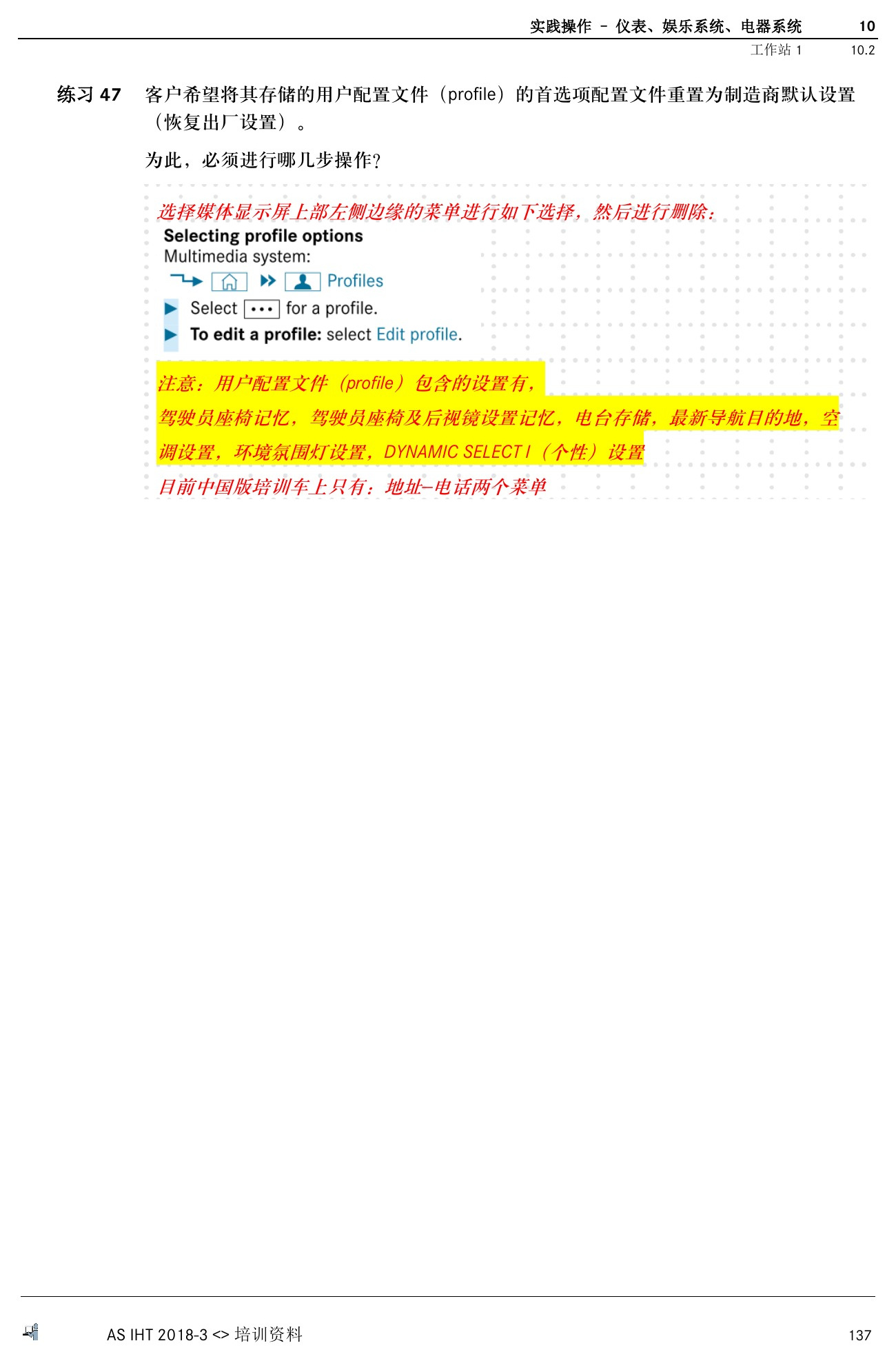

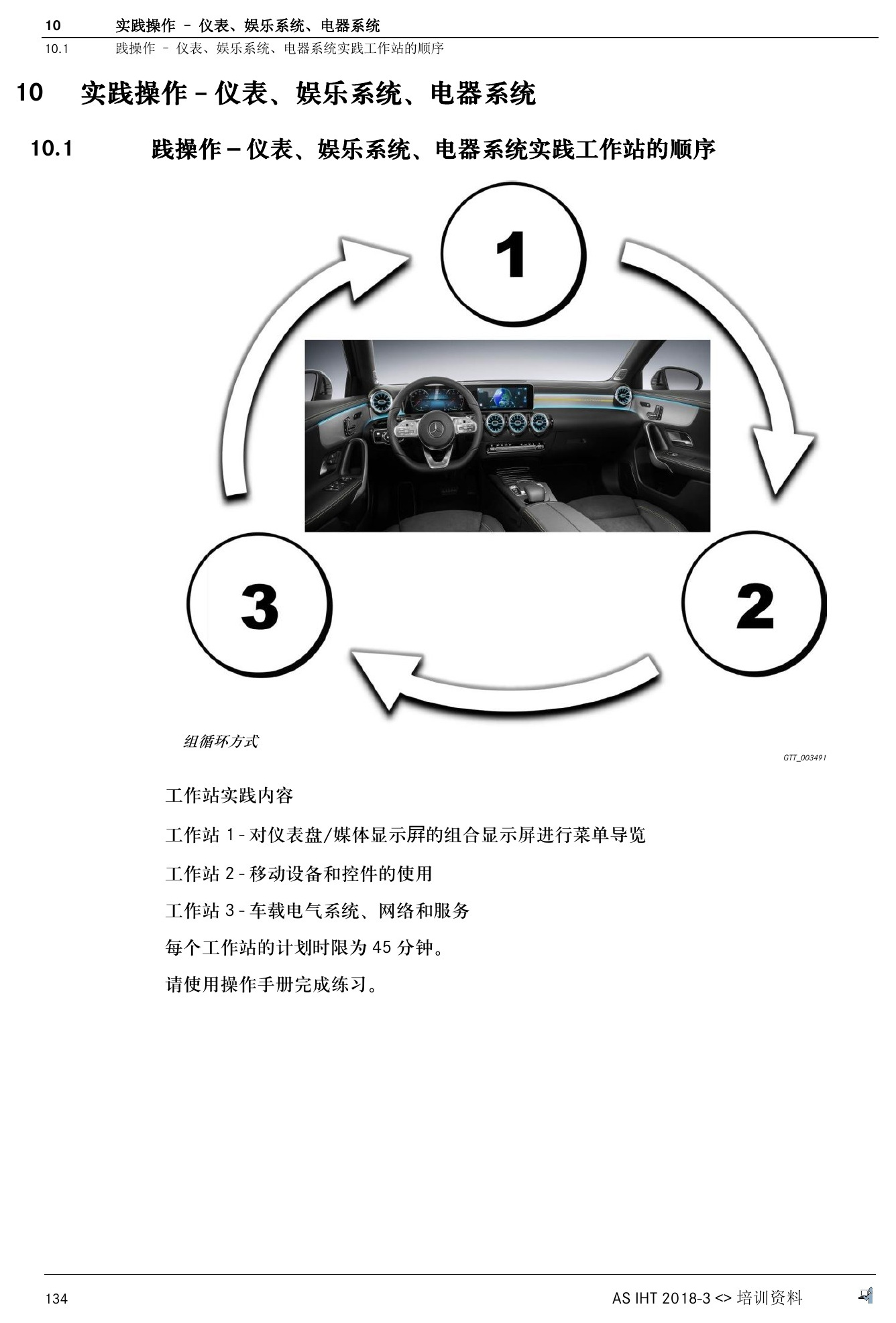

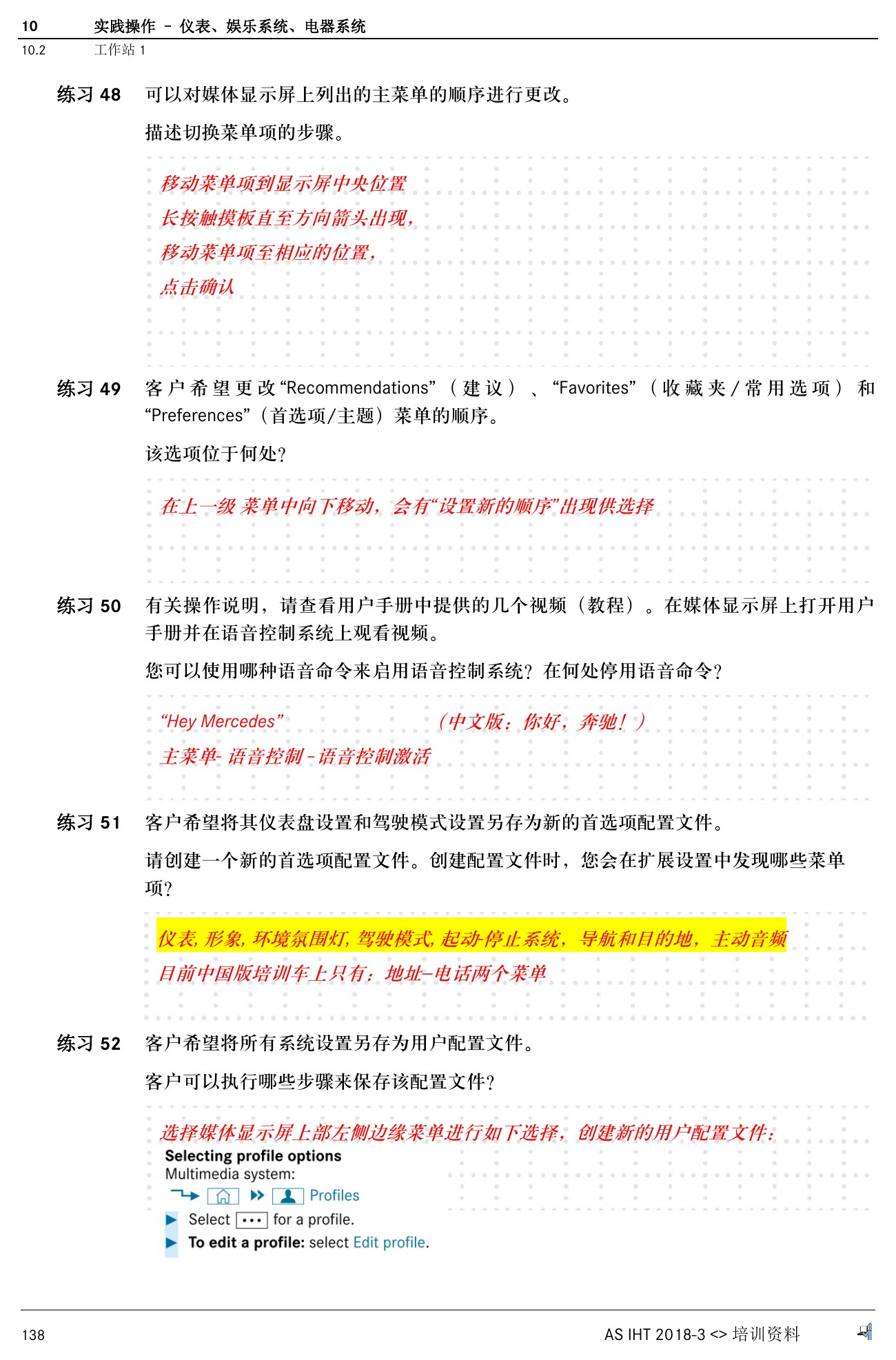

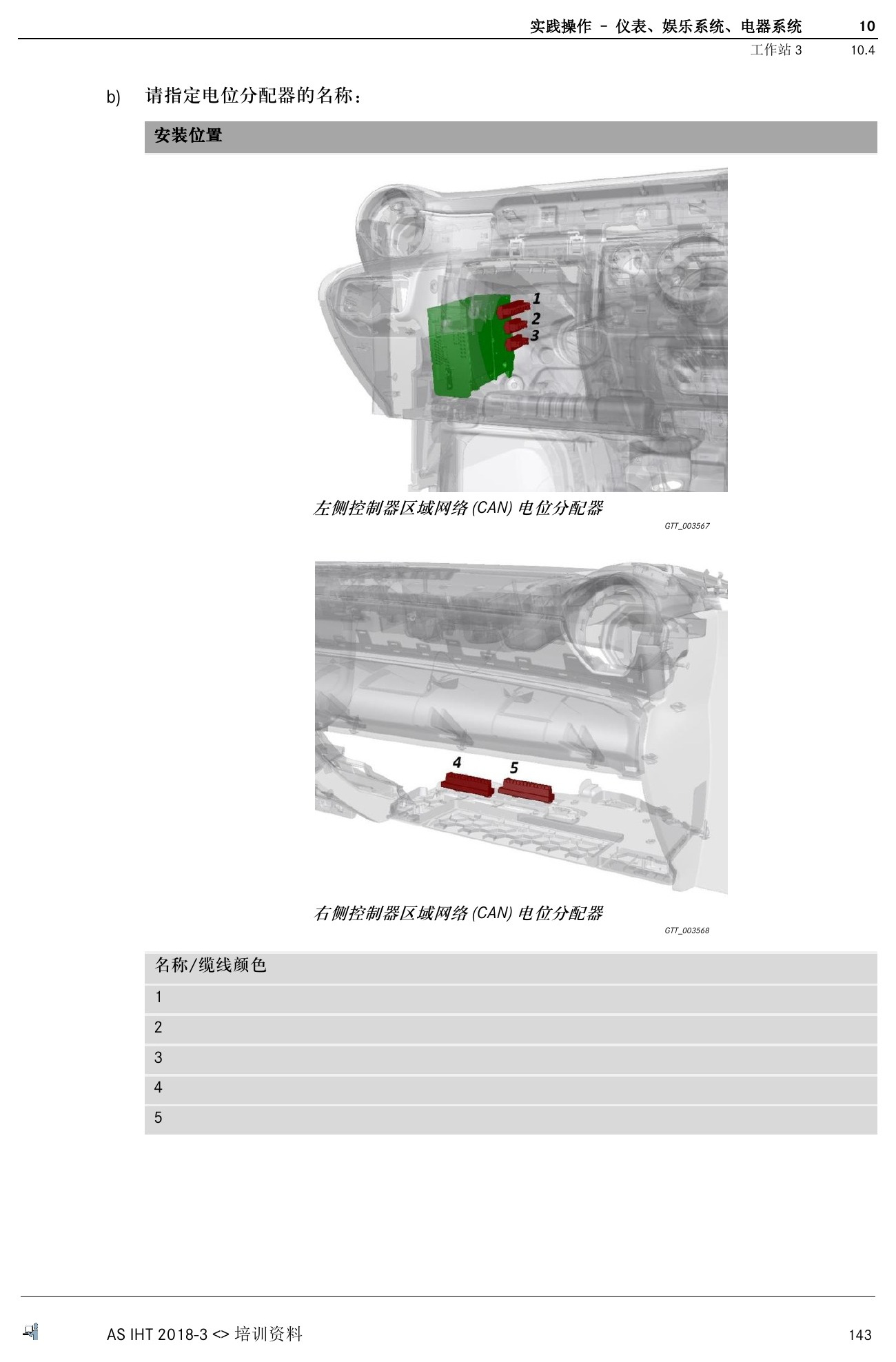

实践工作站要求学员通过车辆、诊断资料和3D视图识别部件、安装位置及特点。讲师版保留原有填写结果，可用于核对练习过程，但不能代替实车确认。

十一、辅助防护系统

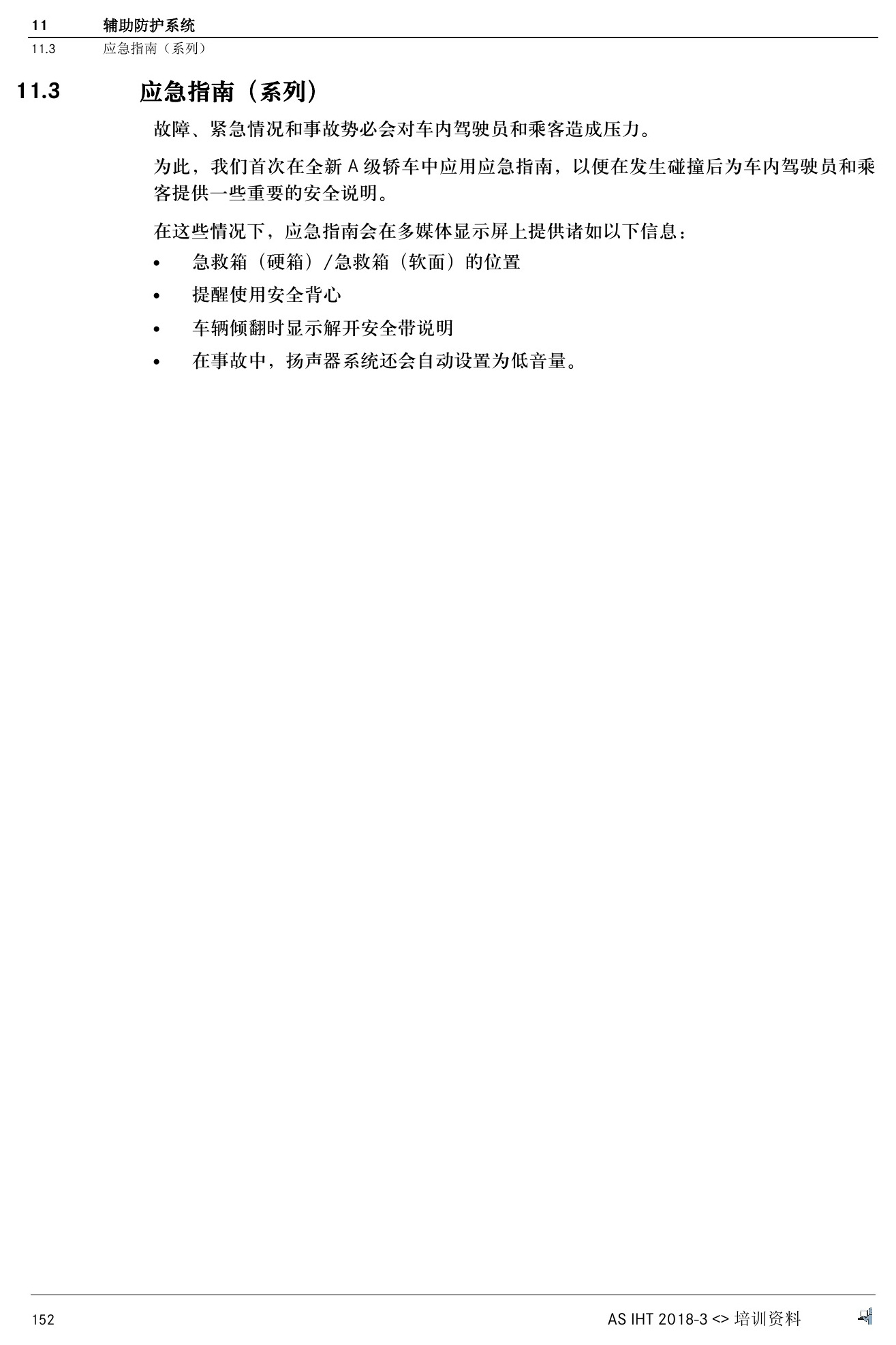

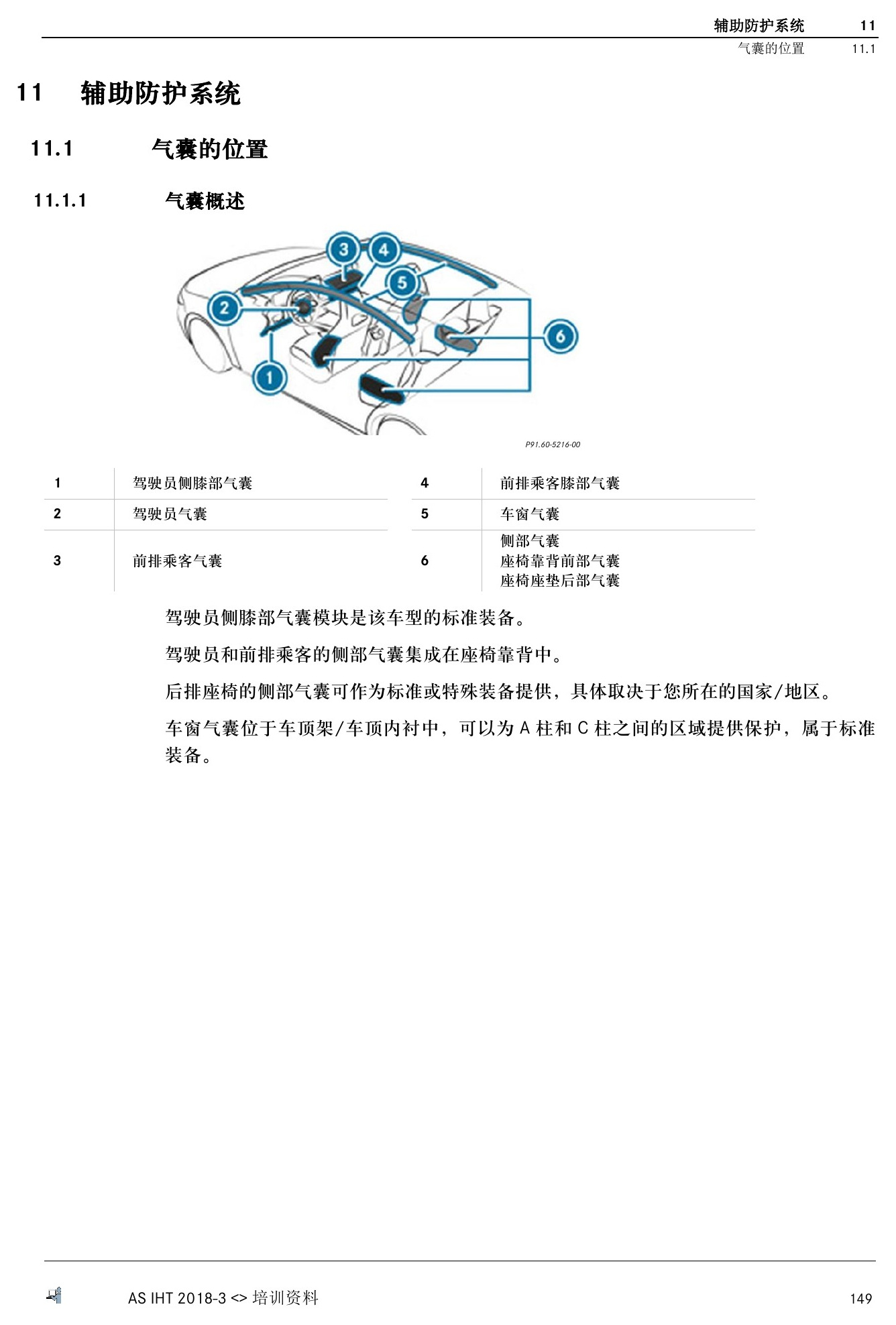

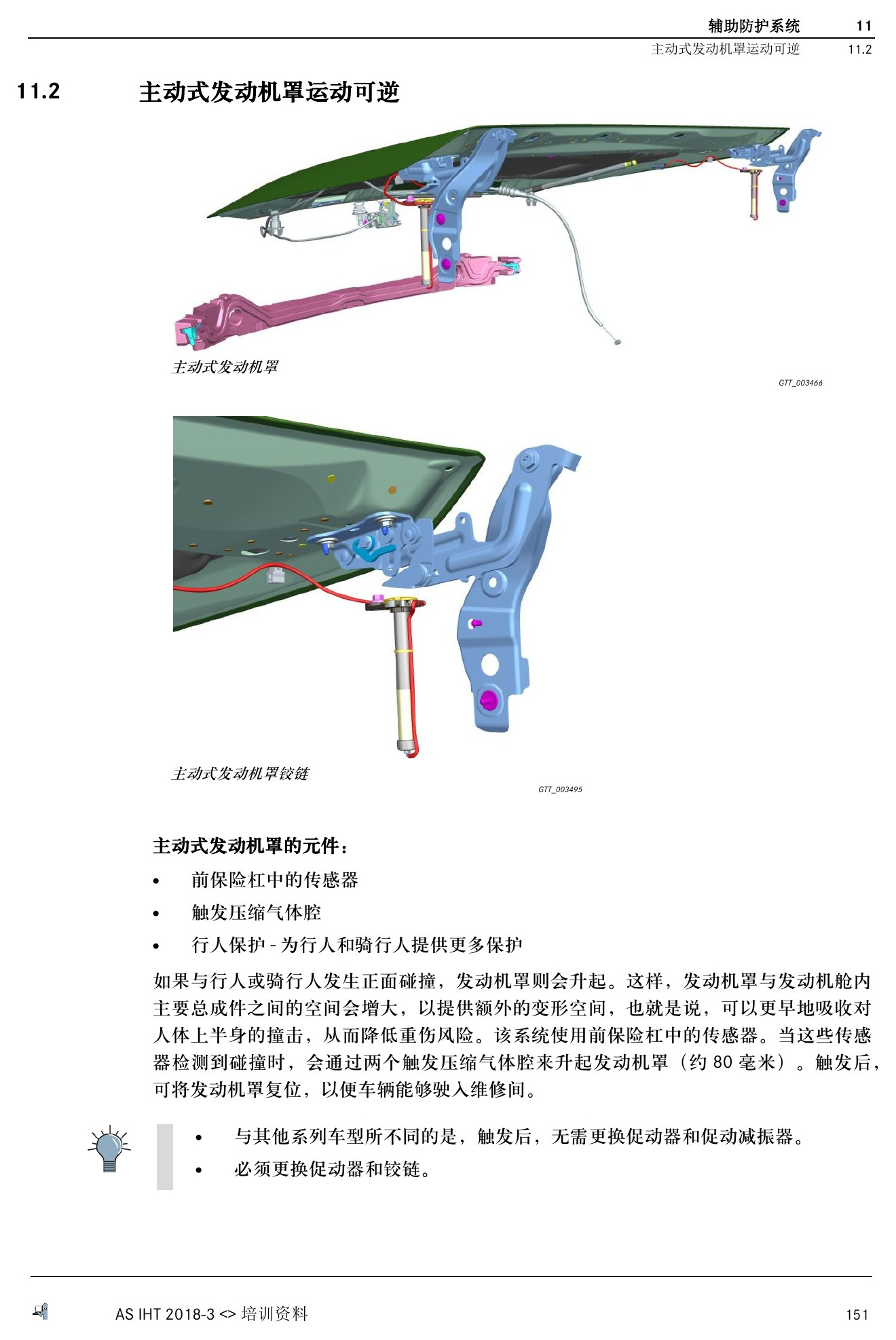

辅助防护章节说明气囊位置、主动式发动机罩和应急指南。涉及安全气囊、预紧器或主动发动机罩的拆装与测量时，必须执行厂家规定的断电和等待步骤。

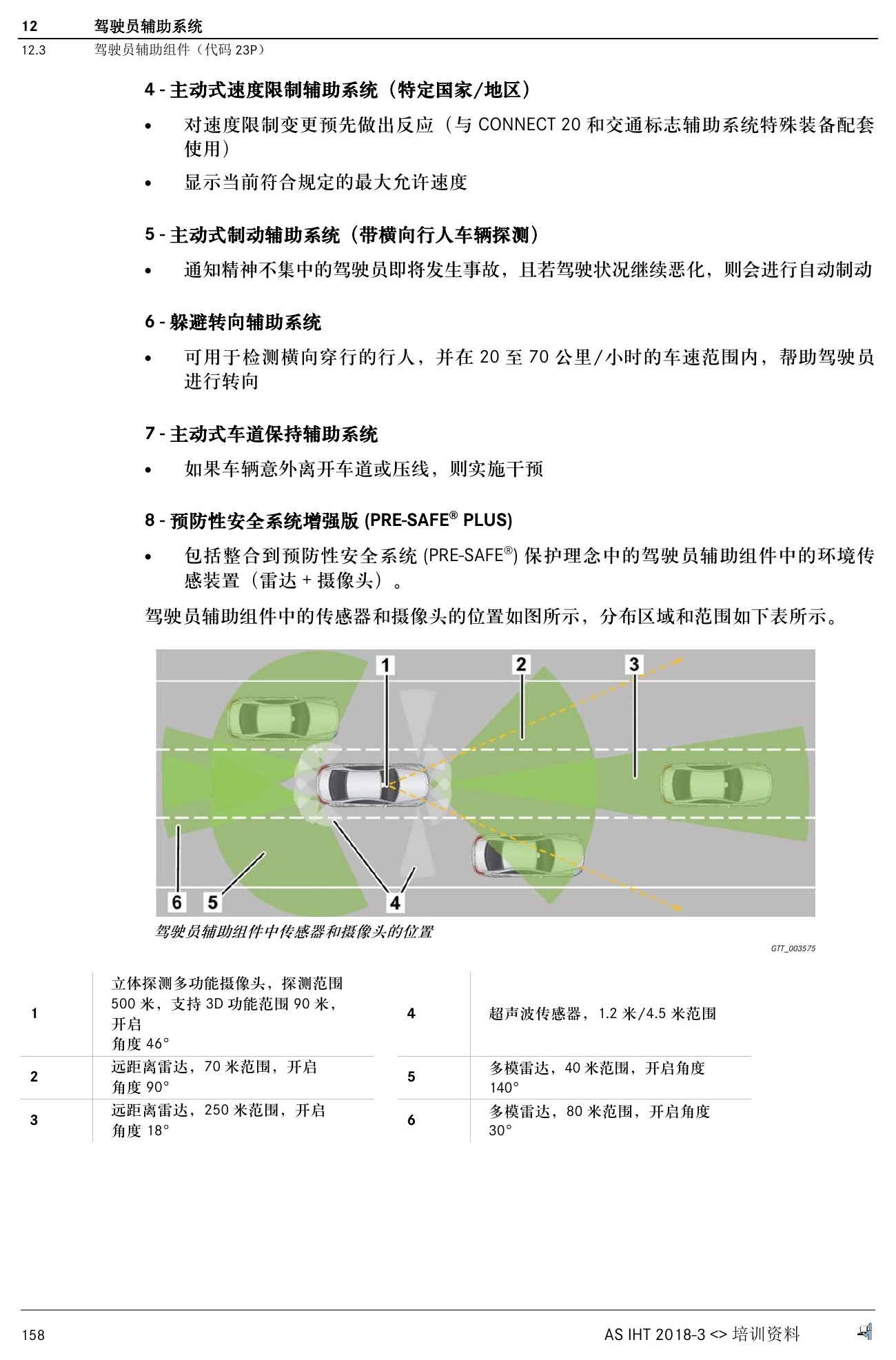

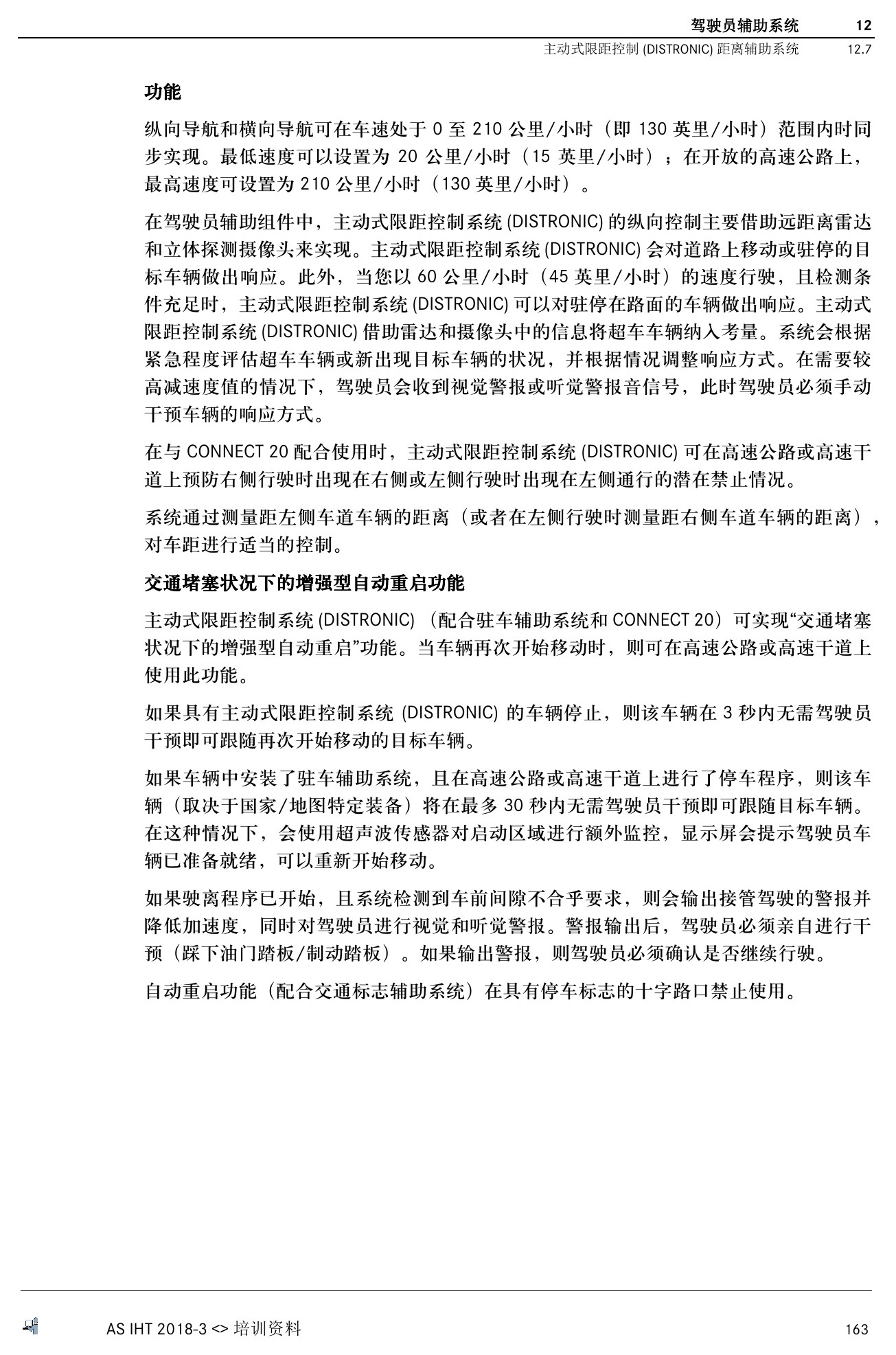

十二、驾驶员辅助系统

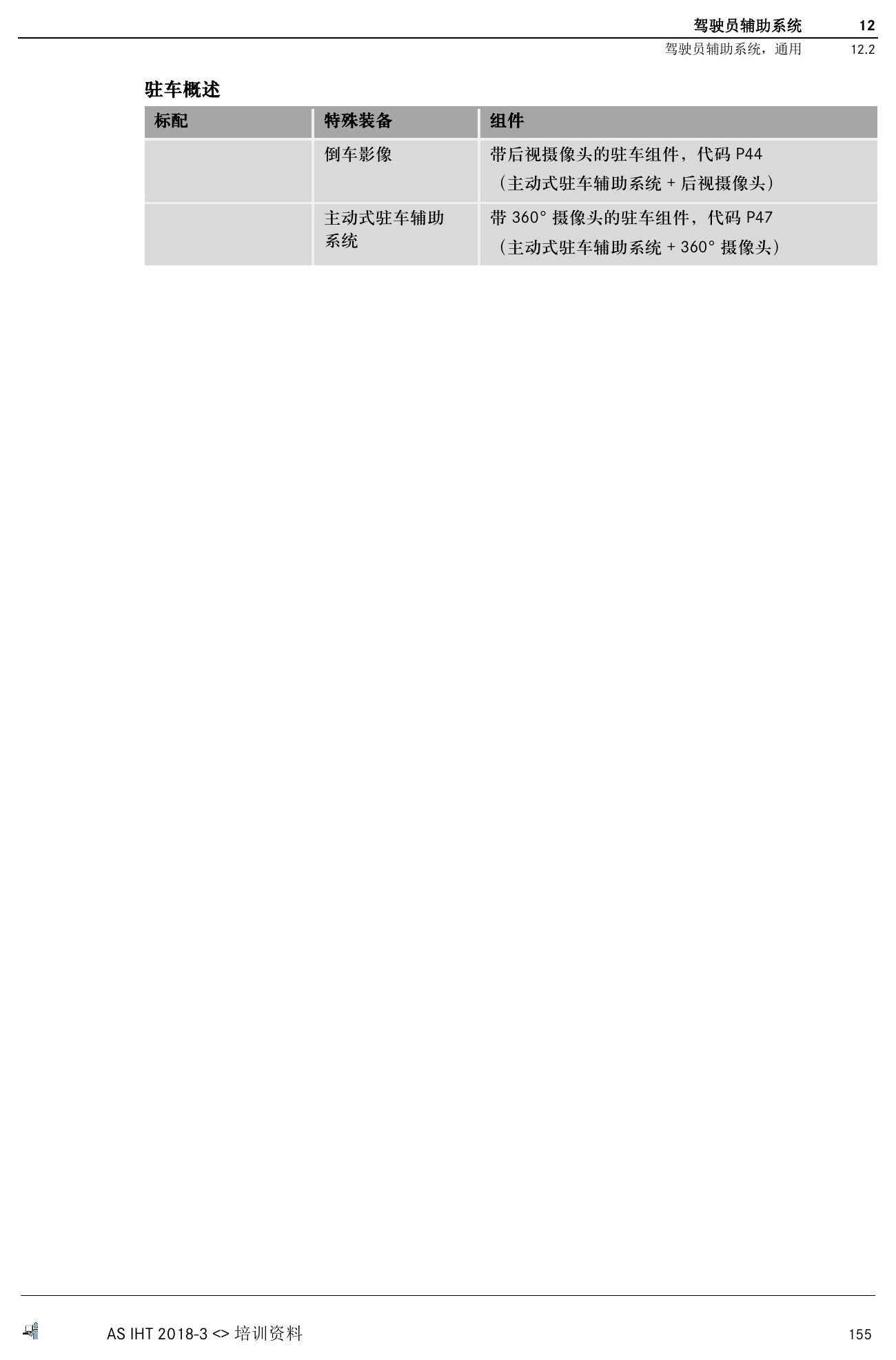

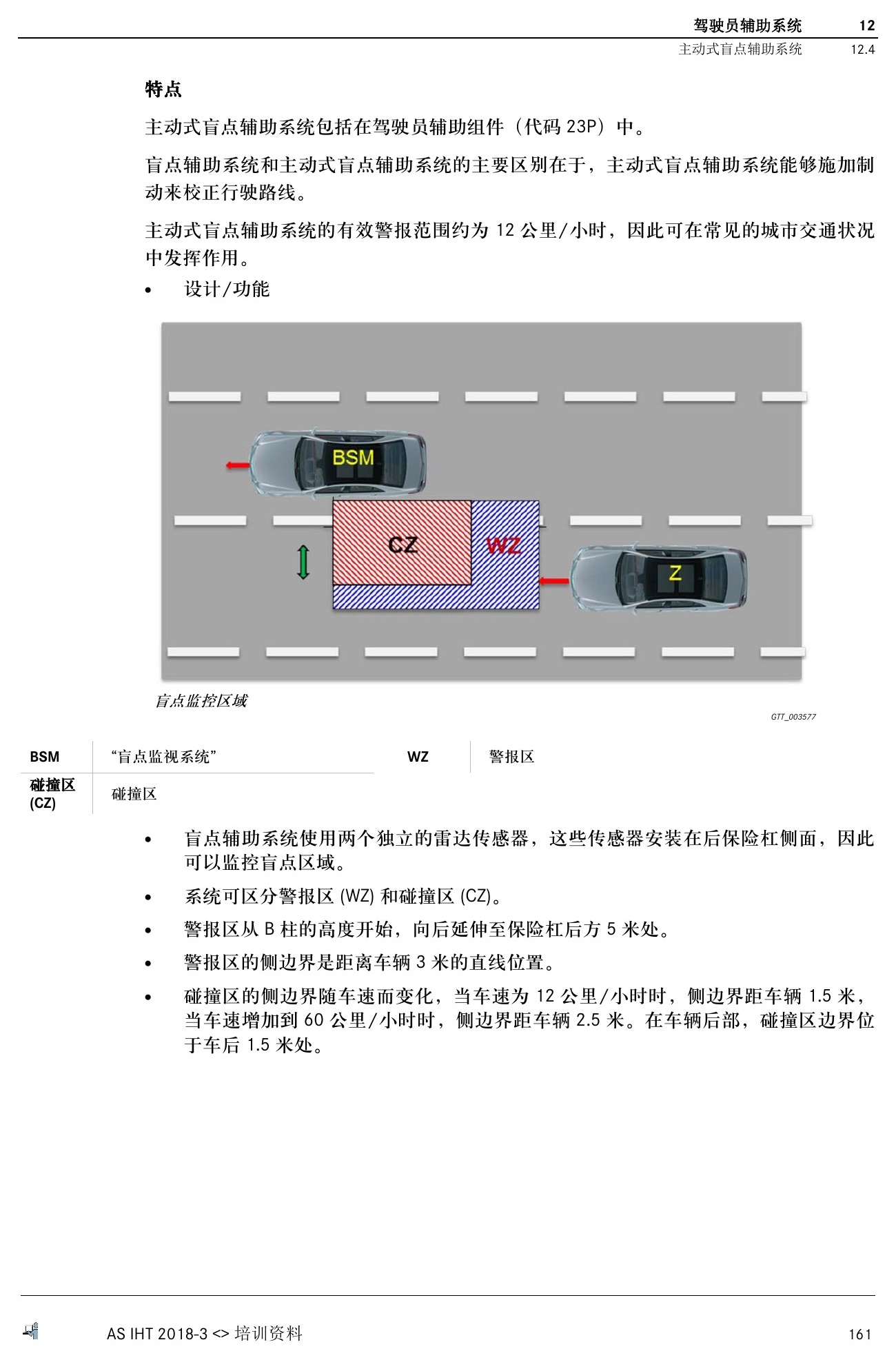

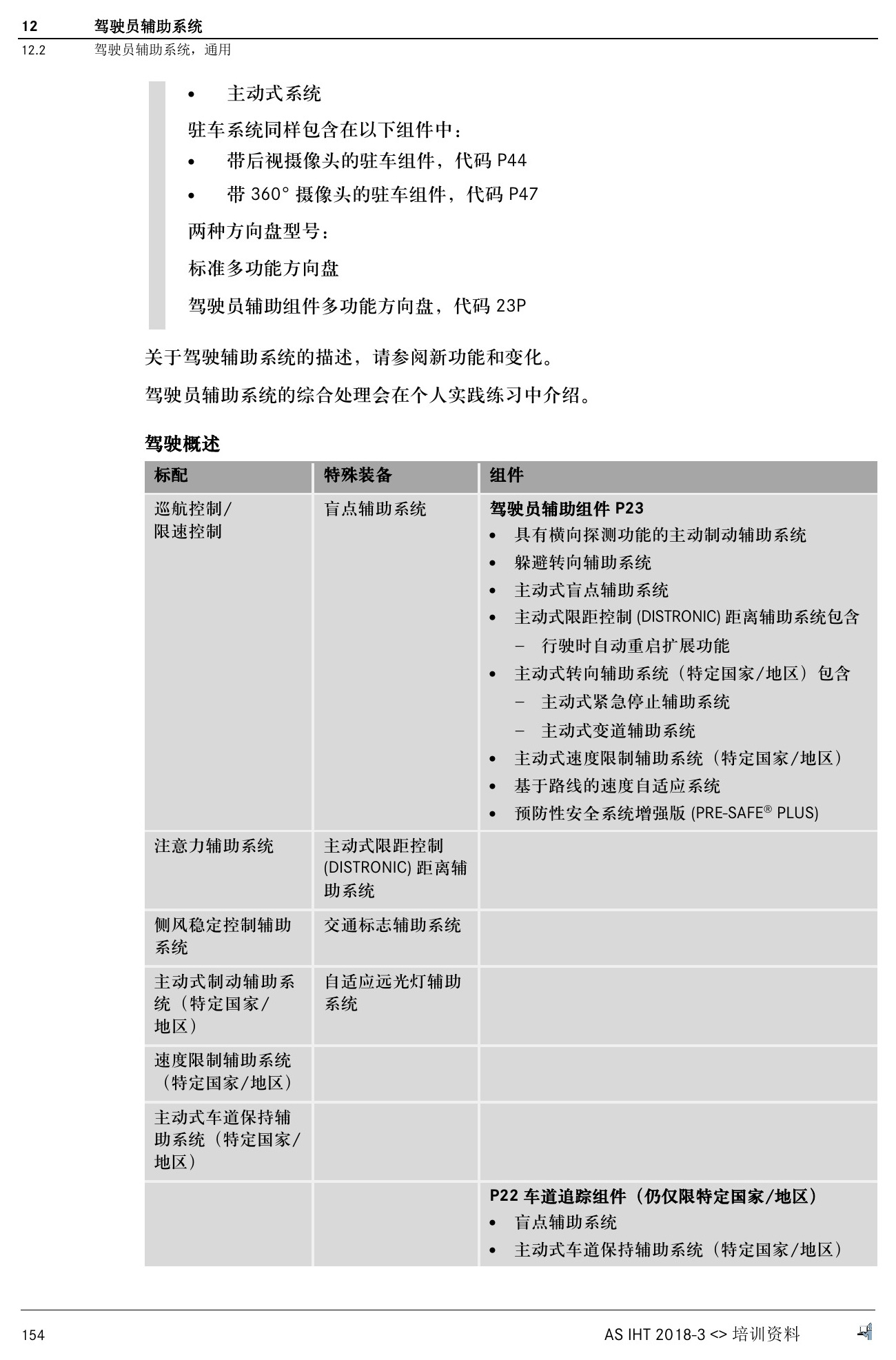

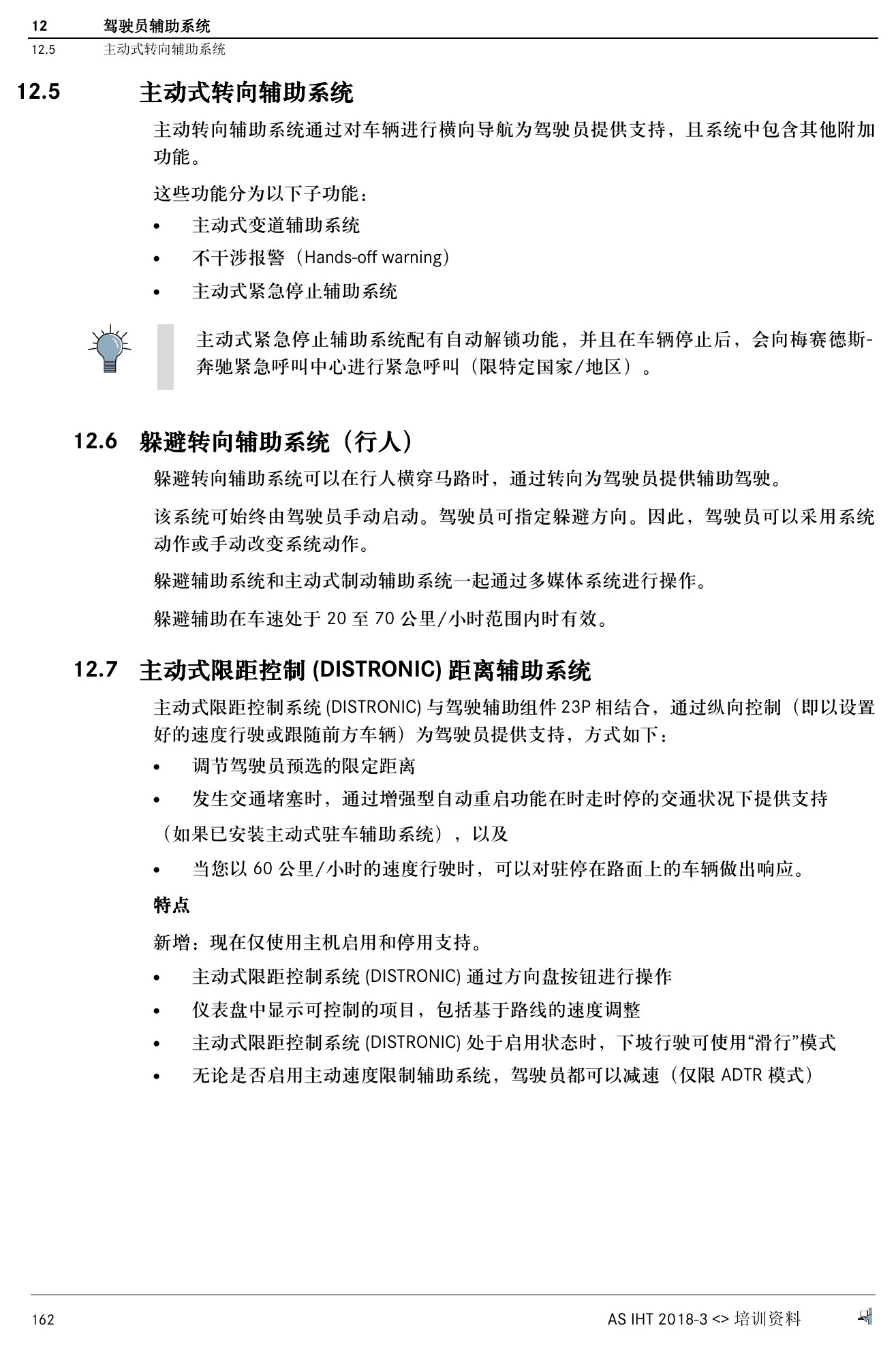

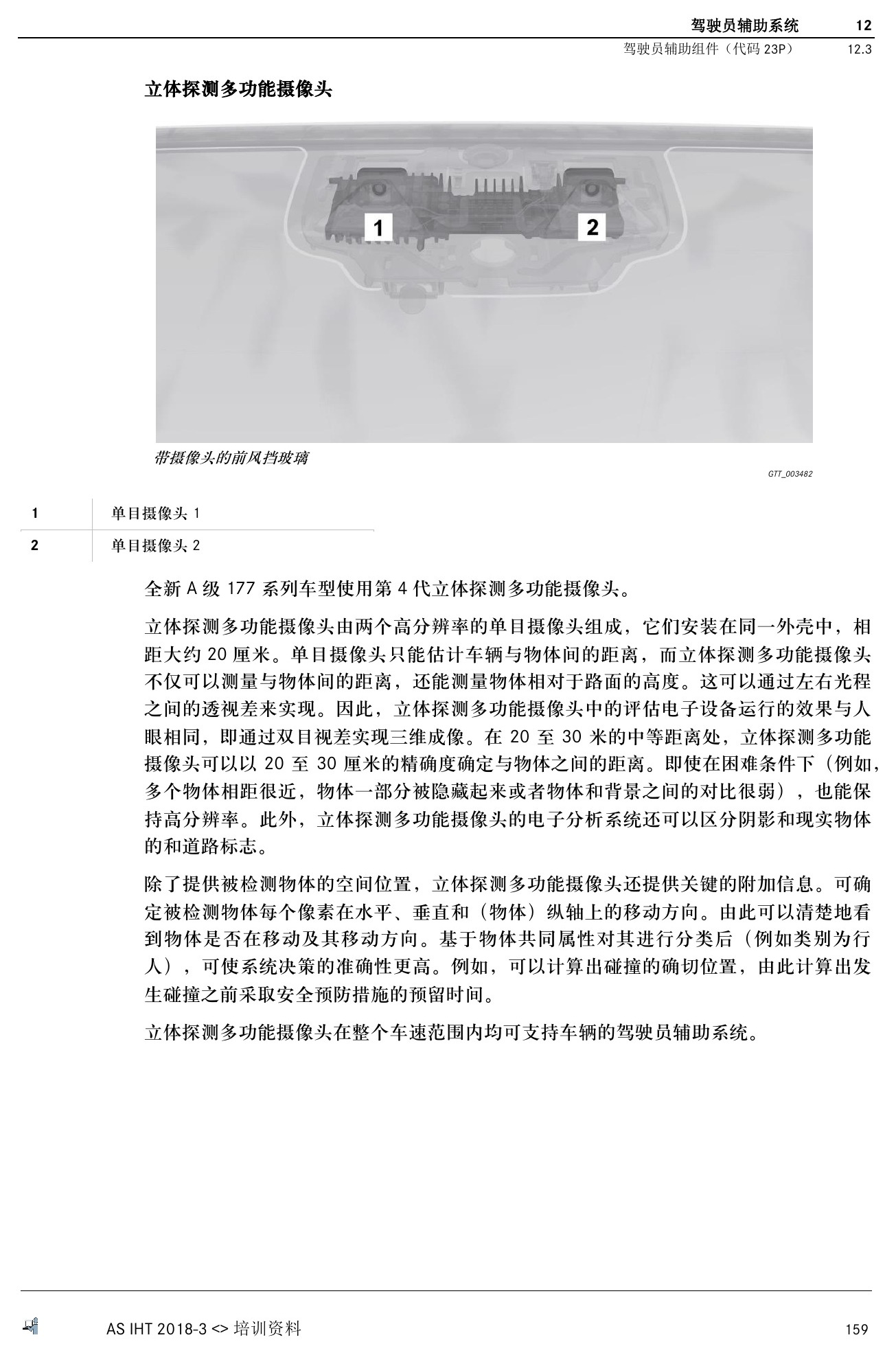

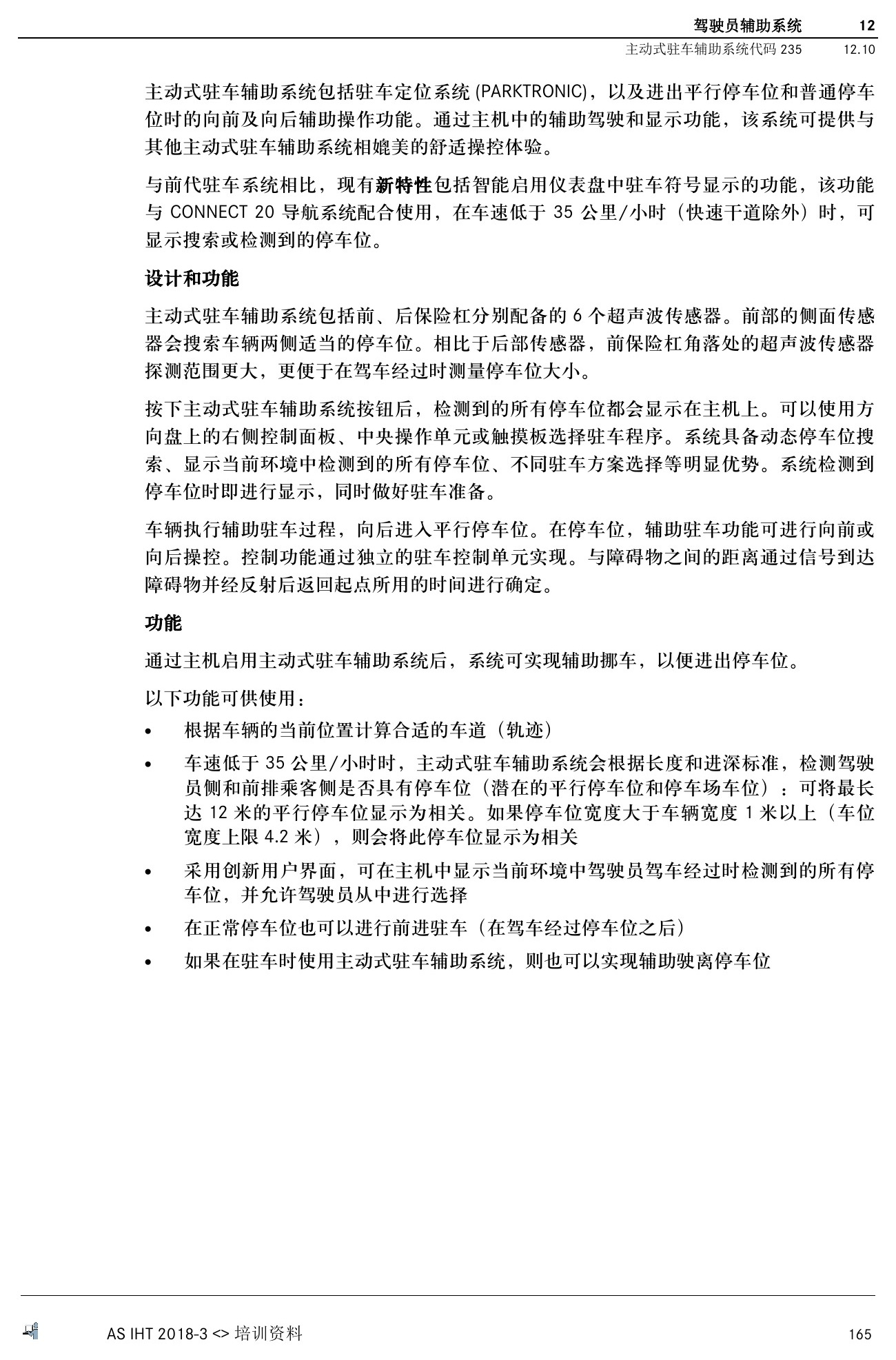

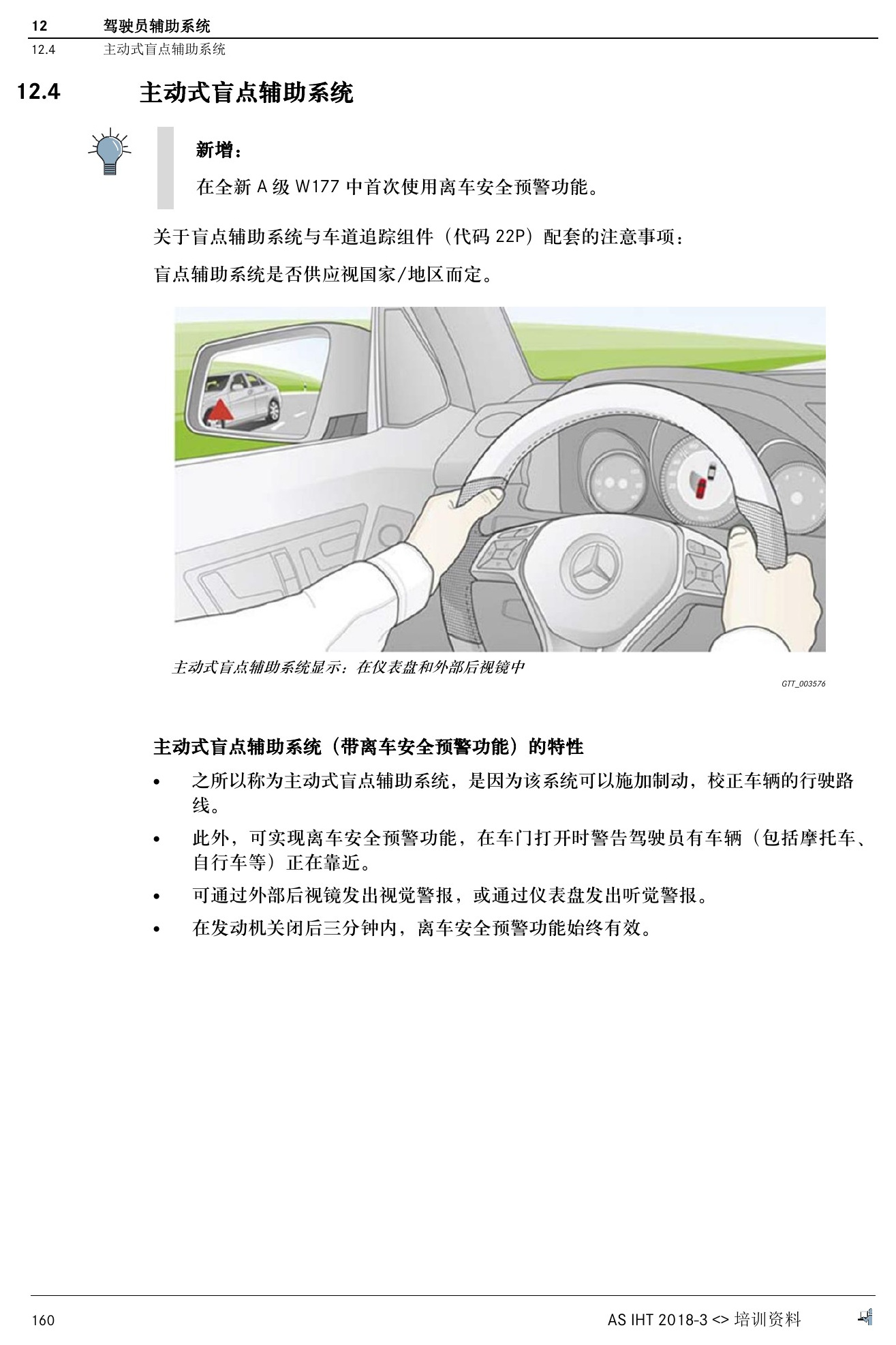

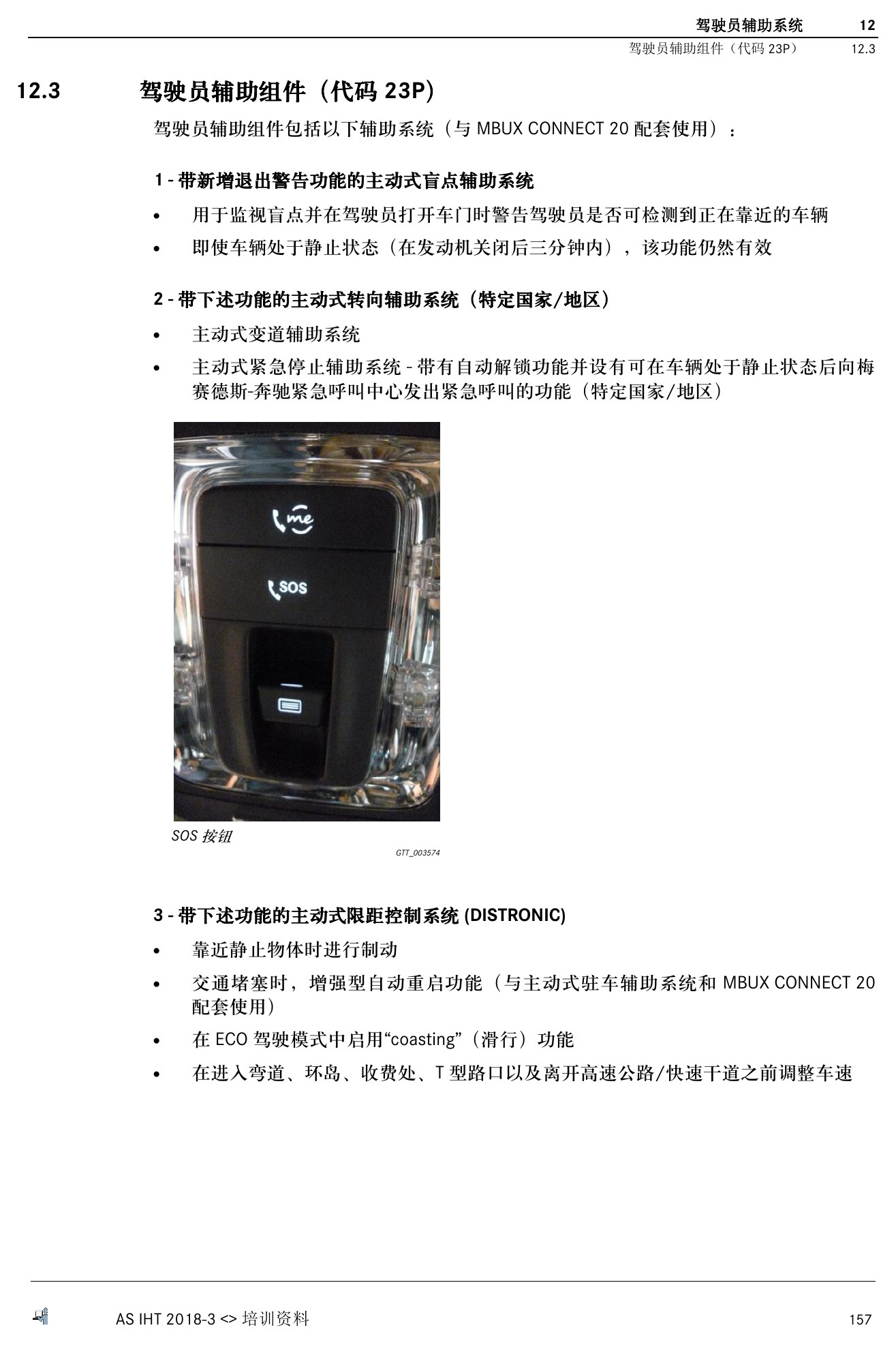

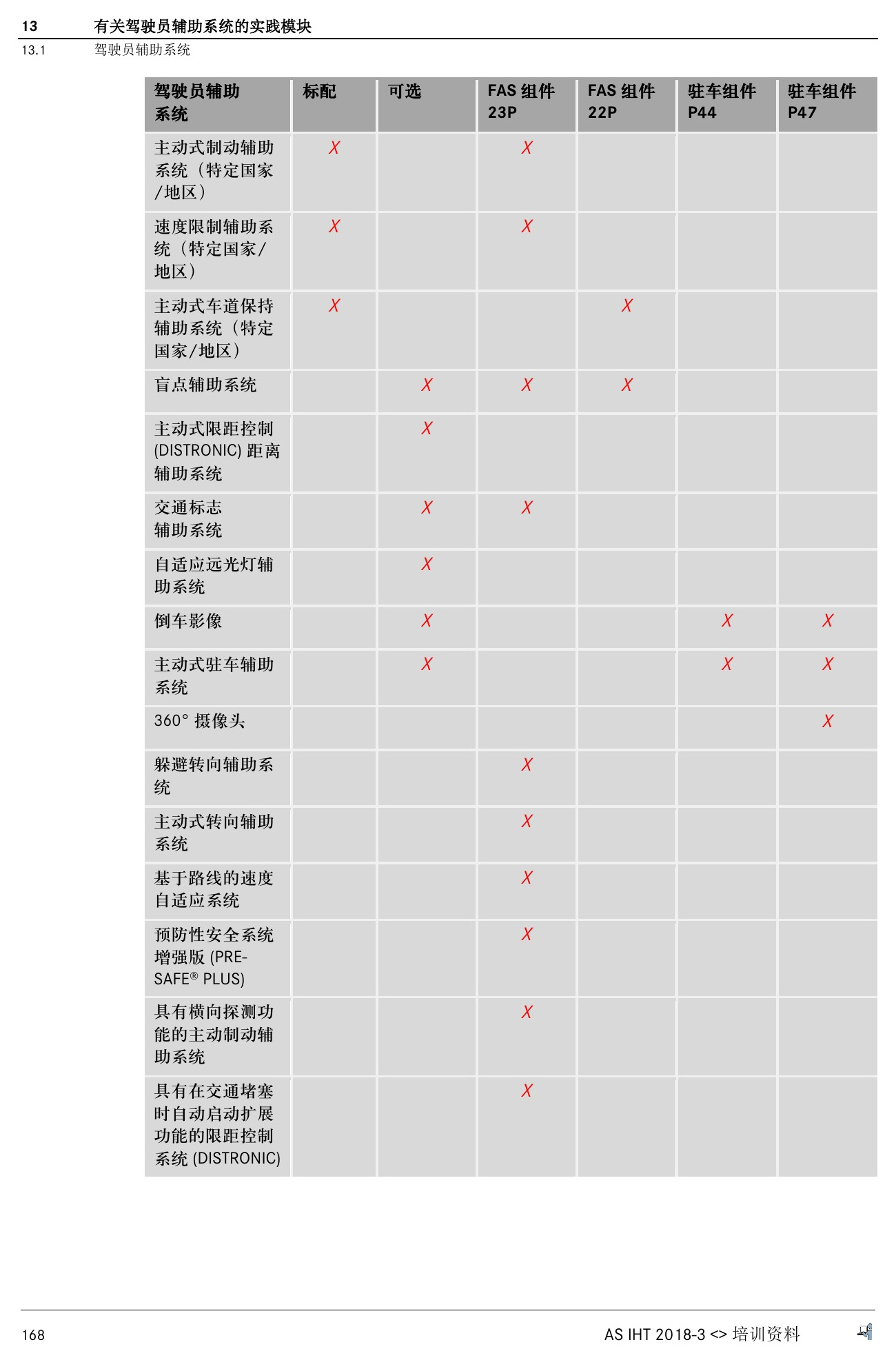

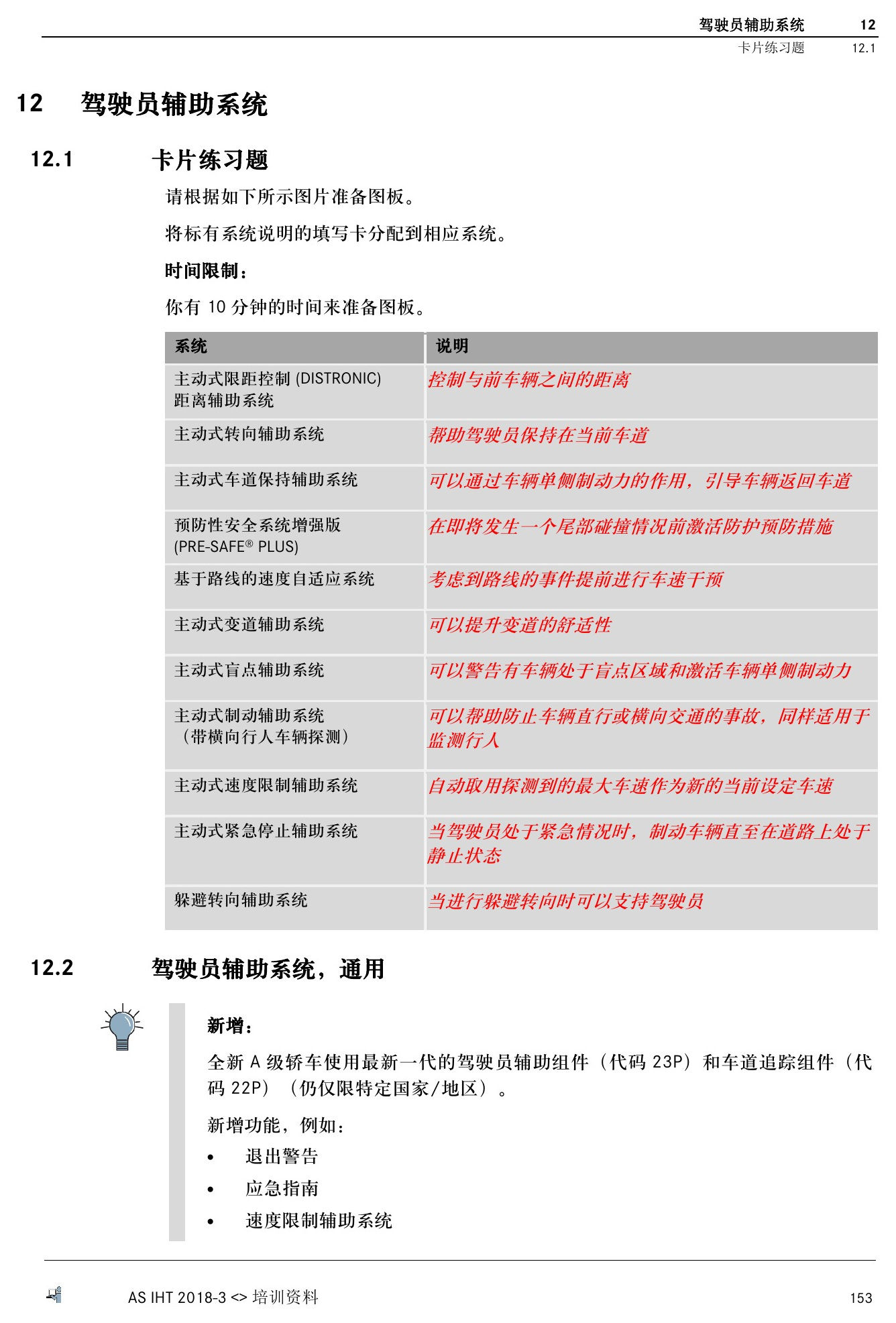

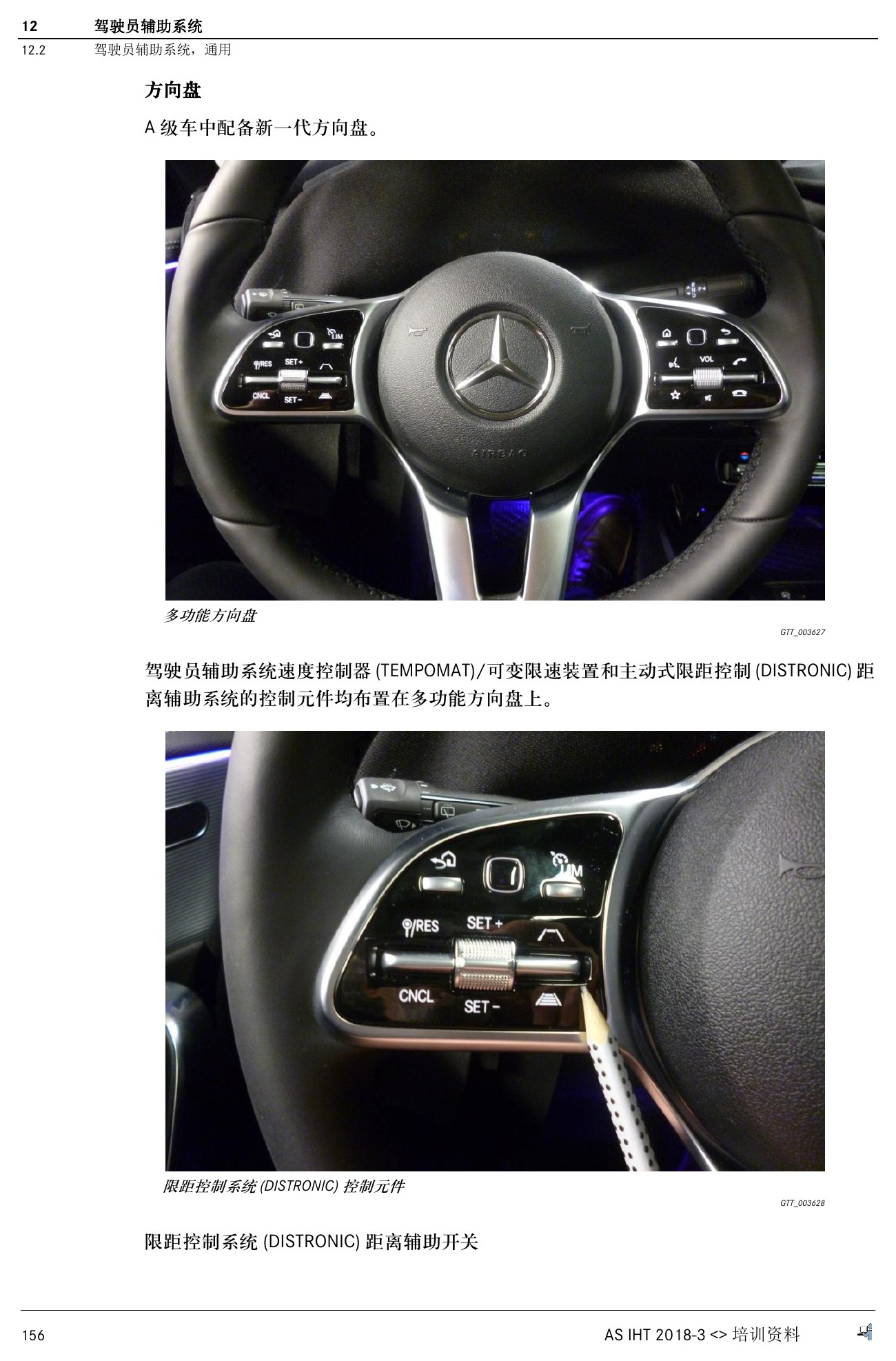

驾驶辅助章节覆盖代码23P、主动盲点、主动转向、躲避转向、DISTRONIC、主动限速、代码22P车道追踪、主动驻车、P44后视摄像头和P47 360度摄像头，并说明部分功能与硬盘导航的联动。

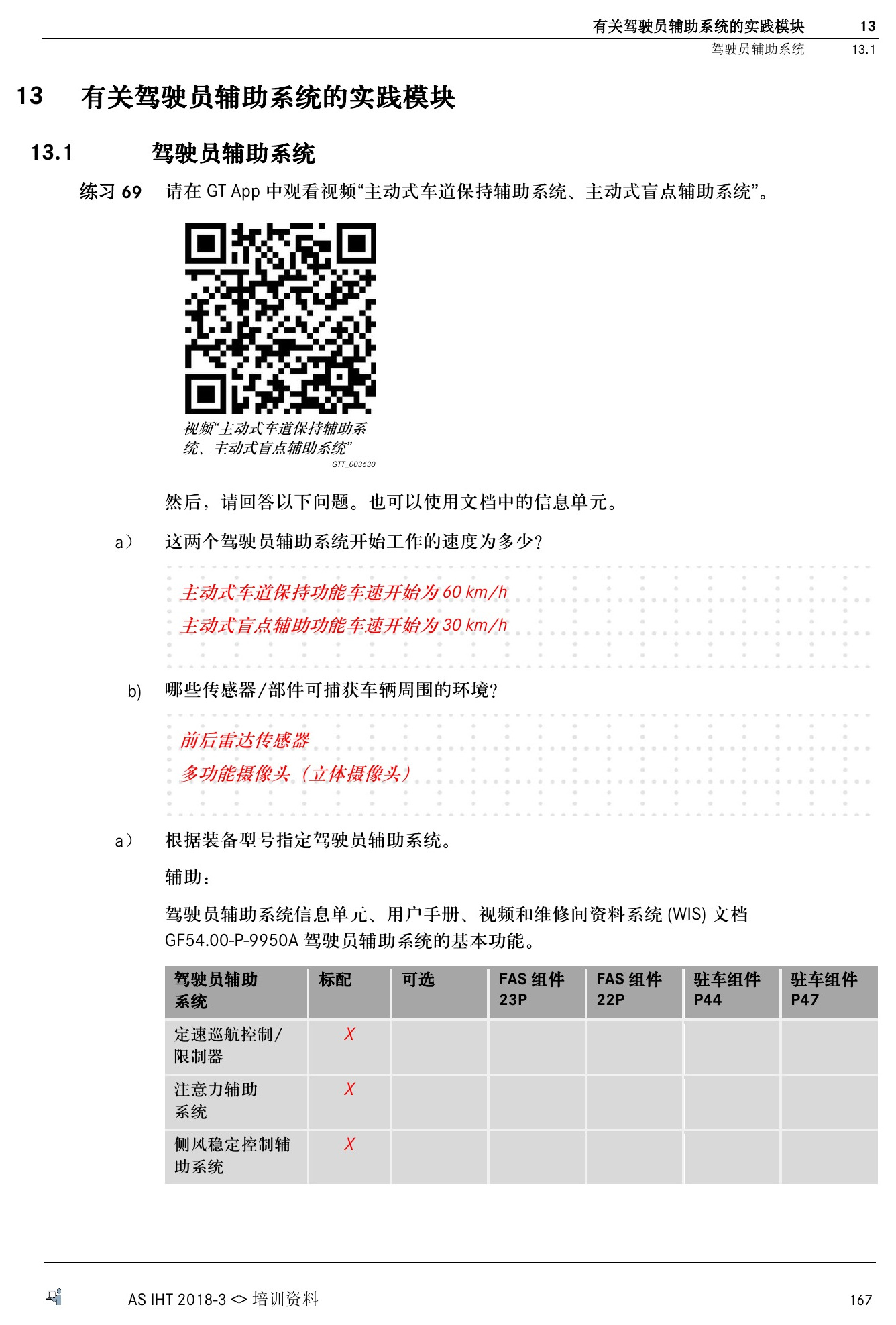

十三、驾驶辅助实践模块与结尾

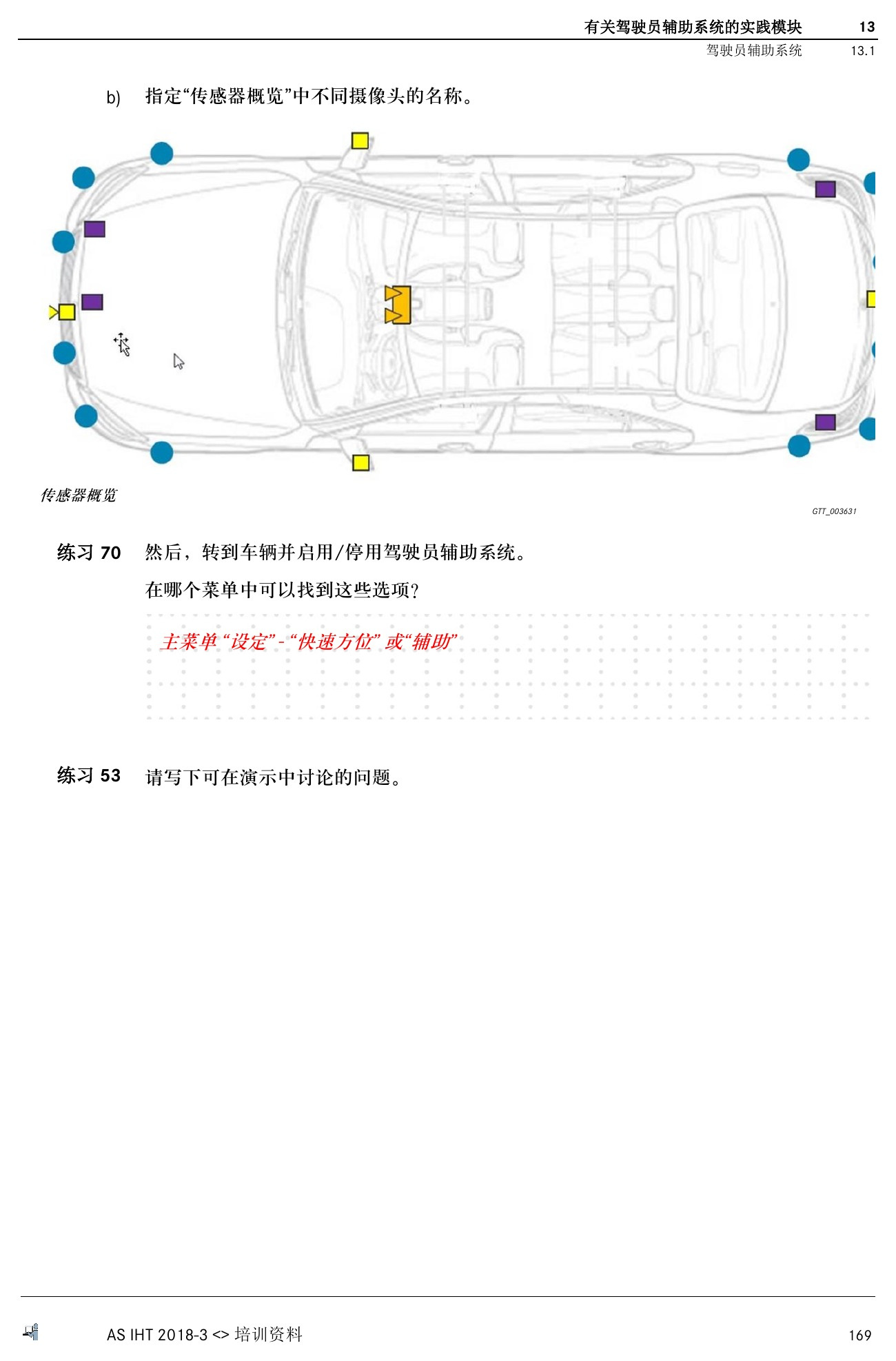

最后的实践模块通过卡片、车辆和功能演示复习传感器、控制单元及功能条件。原教材的练习页面和版本结尾均保留，便于按原课程顺序复核。
