2021+ 特斯拉 Model S 三代左前外门把手更换：Loctite 222、9 Nm与双校准

2021+ 特斯拉 Model S 第3.0代左前外门把手更换，包含把手总成固定、握柄齐平度调整和软件校准。四颗总成固定螺母使用Loctite 222并紧固9 Nm；硬盖与喷漆背板是两组2 Nm紧固件。机械安装结束后，还要重装固件并分别校准左前把手和车窗。

先确认把手代际与车门状态

本文对应2021+ Model S原厂“前左外部释放把手，第3.0代”条目，不能把参数直接用于其他代际或后门把手。原厂校正代码11451012，所列工时0.72小时，包含关联作业。

按原厂要求，通过触摸屏将车辆置于空挡并启用驻车制动，踩住制动踏板完成激活。将驾驶员车门锁扣置于锁止状态，以便玻璃完全升起；玻璃处于此状态时不得关门，否则会损伤上部亮条。涉及升降玻璃时保持人员与工具离开运动路径。

给外把手贴遮蔽胶带，保护表面。按文末关联资料拆下左前门装饰条、门饰板及外侧密封条。外密封条需在玻璃完全下降时从后缘向外抬起并翻出，避免折弯；装回使用原厂指定P-80乳化润滑剂。

释放封闭板、拉索索环和把手接口

门饰板访问包括装饰条七卡子及挂钩、反光件三锁片、扶手维修盖板五锁片。饰板自身有四颗T30螺栓，复装6 Nm，以及八个卡子；取板前须解除把手拉索和带锁电气接口，损坏卡子应更换。本文各组数量分别对应不同部件。

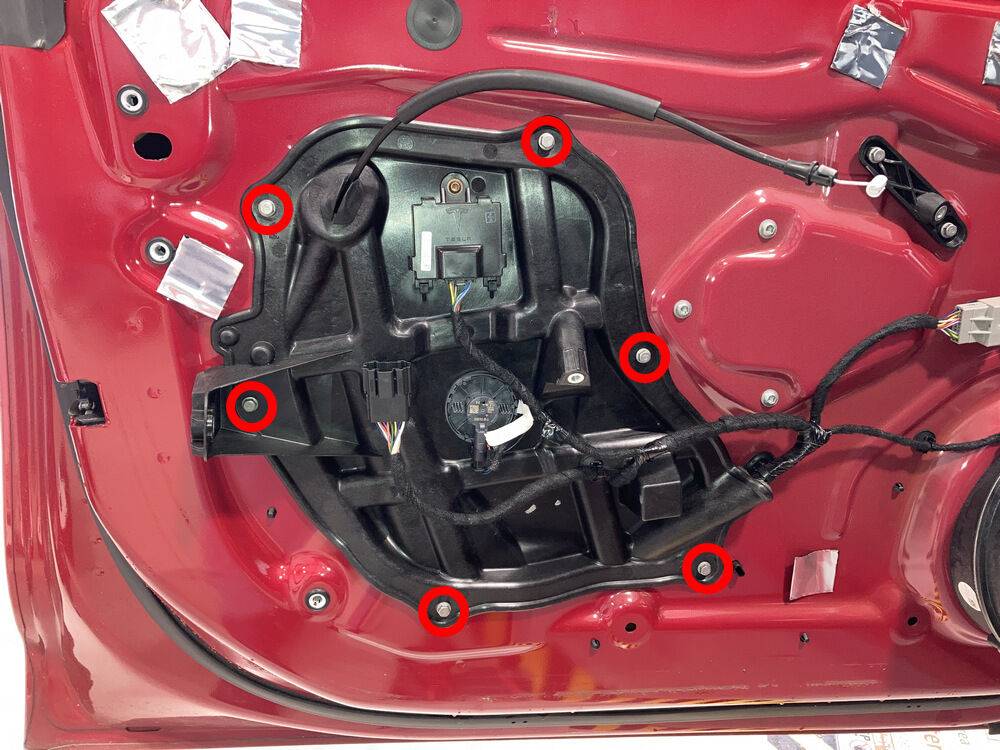

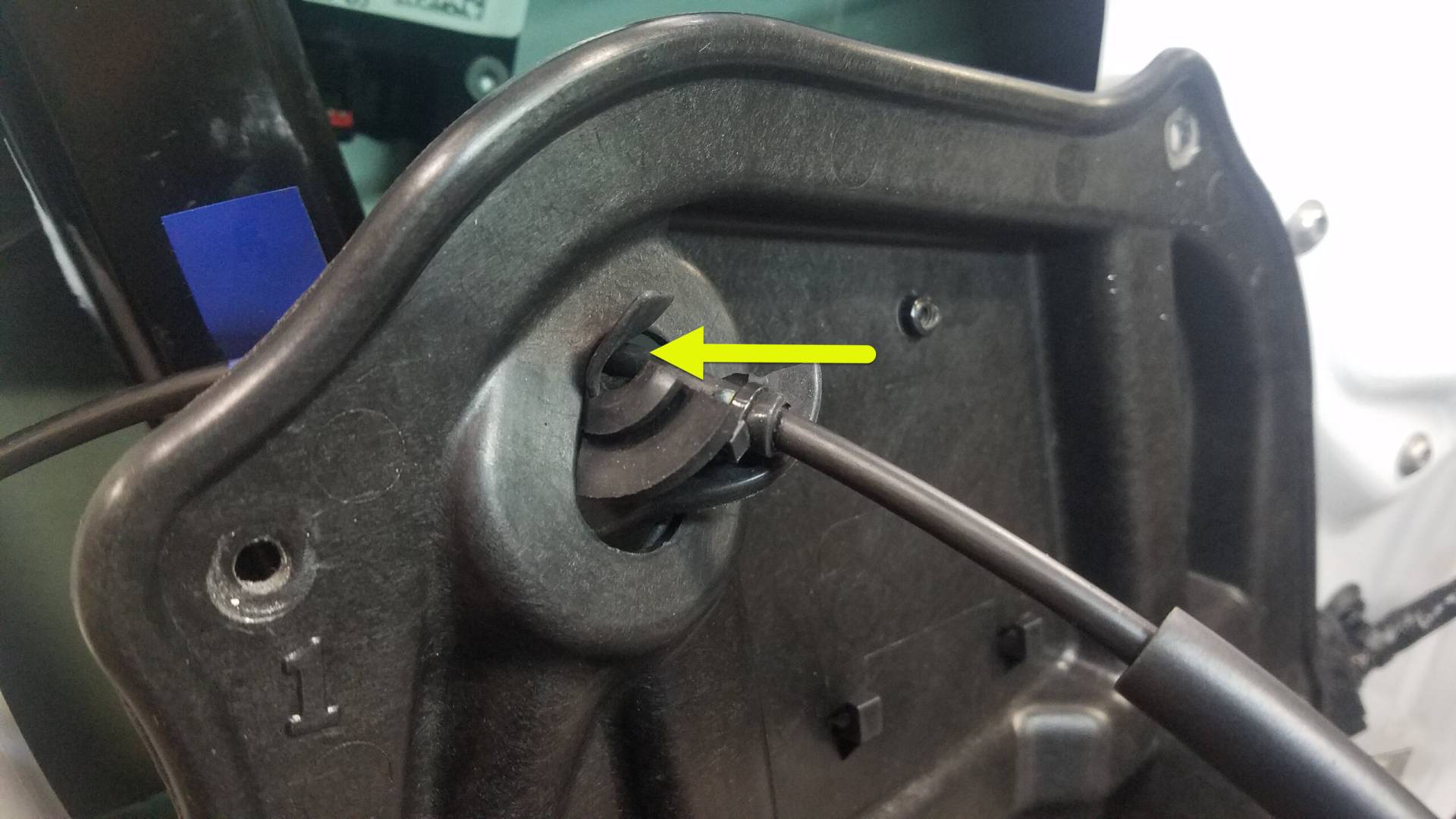

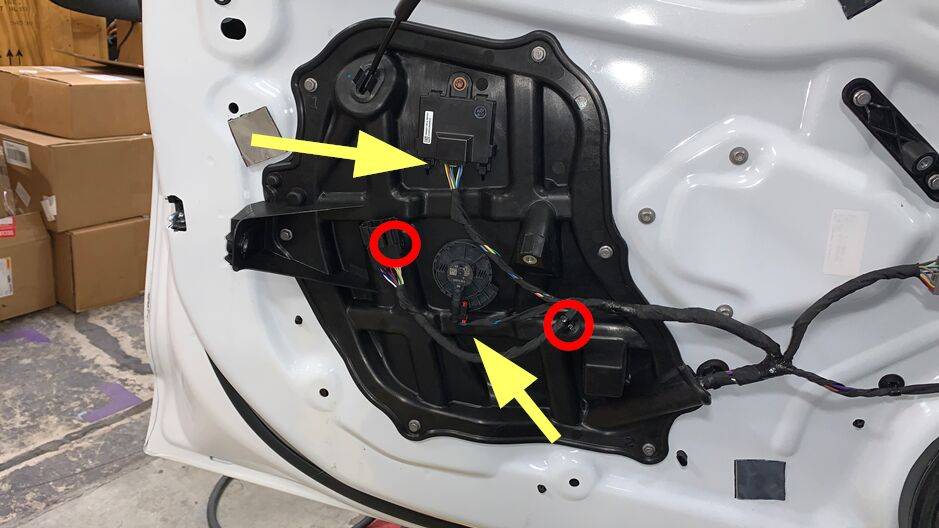

断开封闭板处两个连接器，释放线束两个卡子，再拆下封闭板六颗螺栓。解除闩锁拉索索环，将索环与拉索从开口引出。取下内侧密封条时避免弯折。

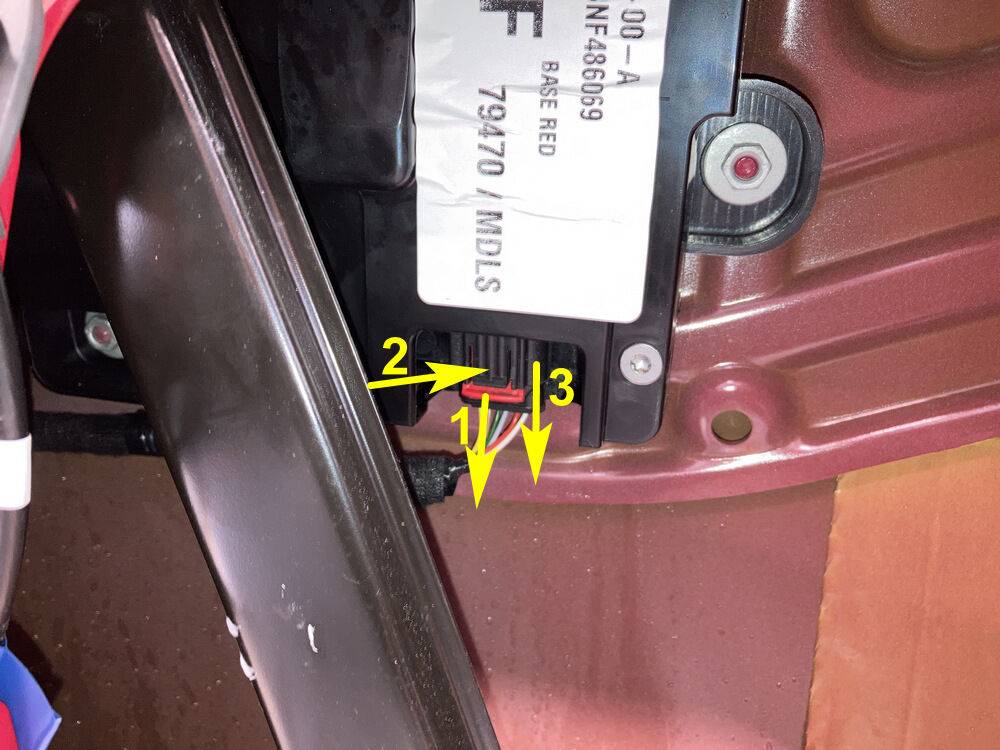

连接车窗总开关并完全升起玻璃；无开关套件时，原厂允许连接门饰板X927接口。释放外把手连接器锁片，断开接口，并解除接口至车门的固定卡子。另在玻璃外侧贴上与把手总成对齐的胶带。

四颗螺母与上方检修位置

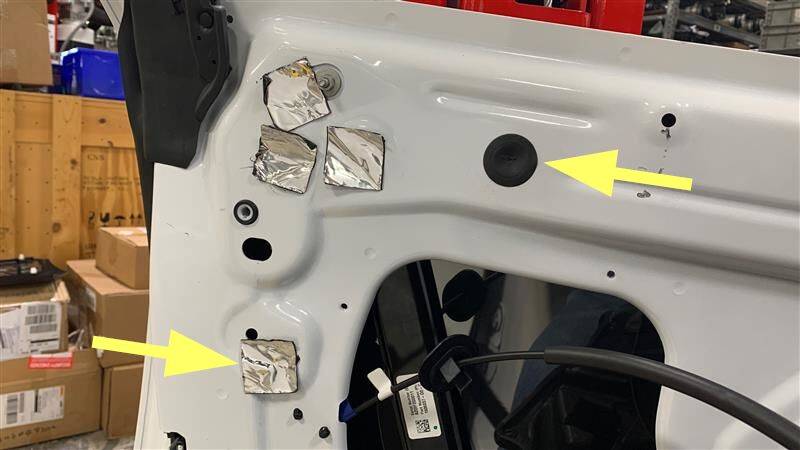

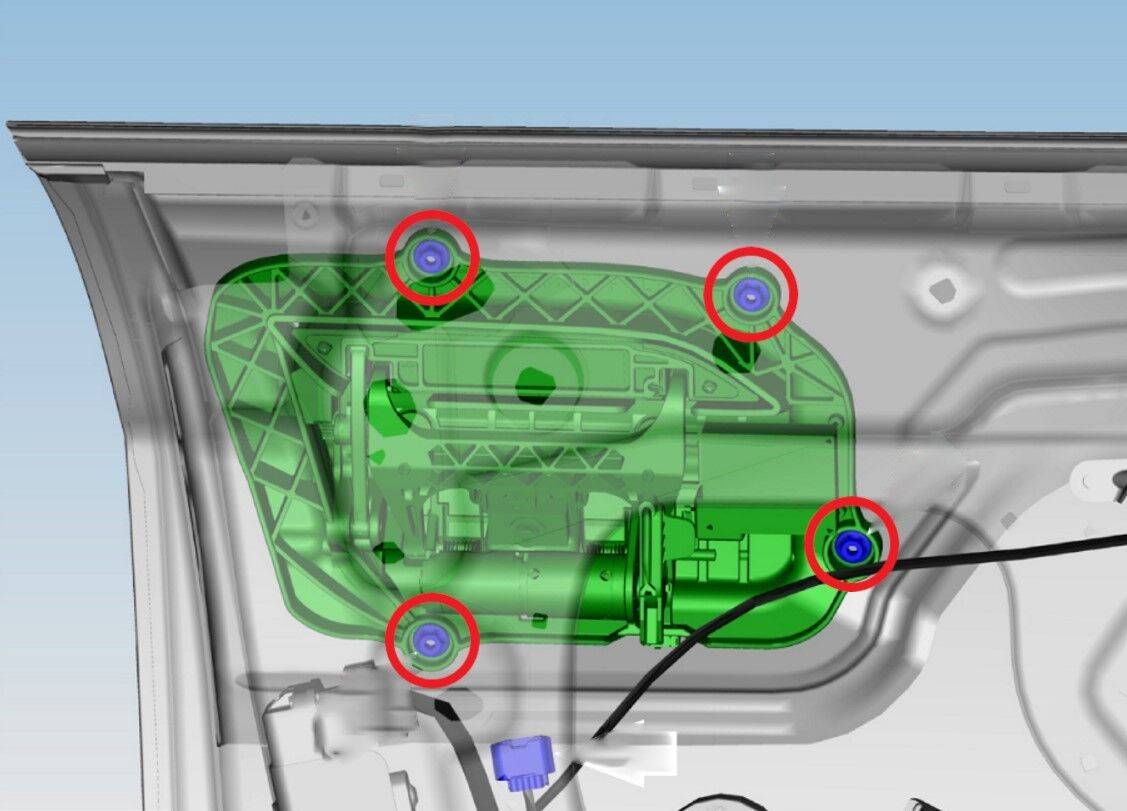

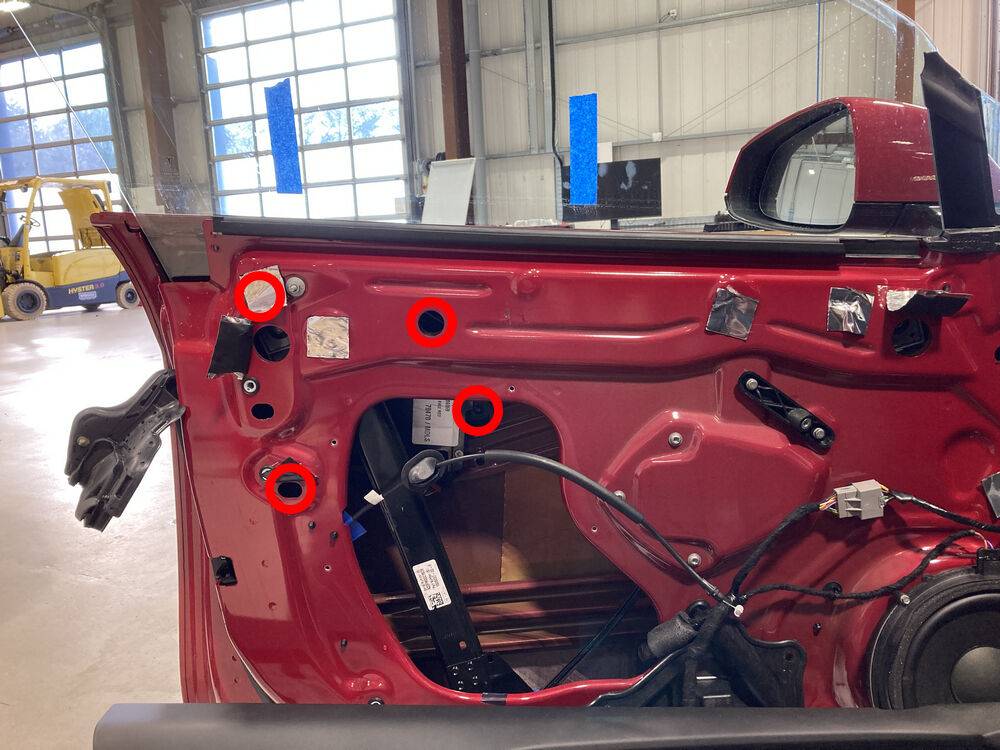

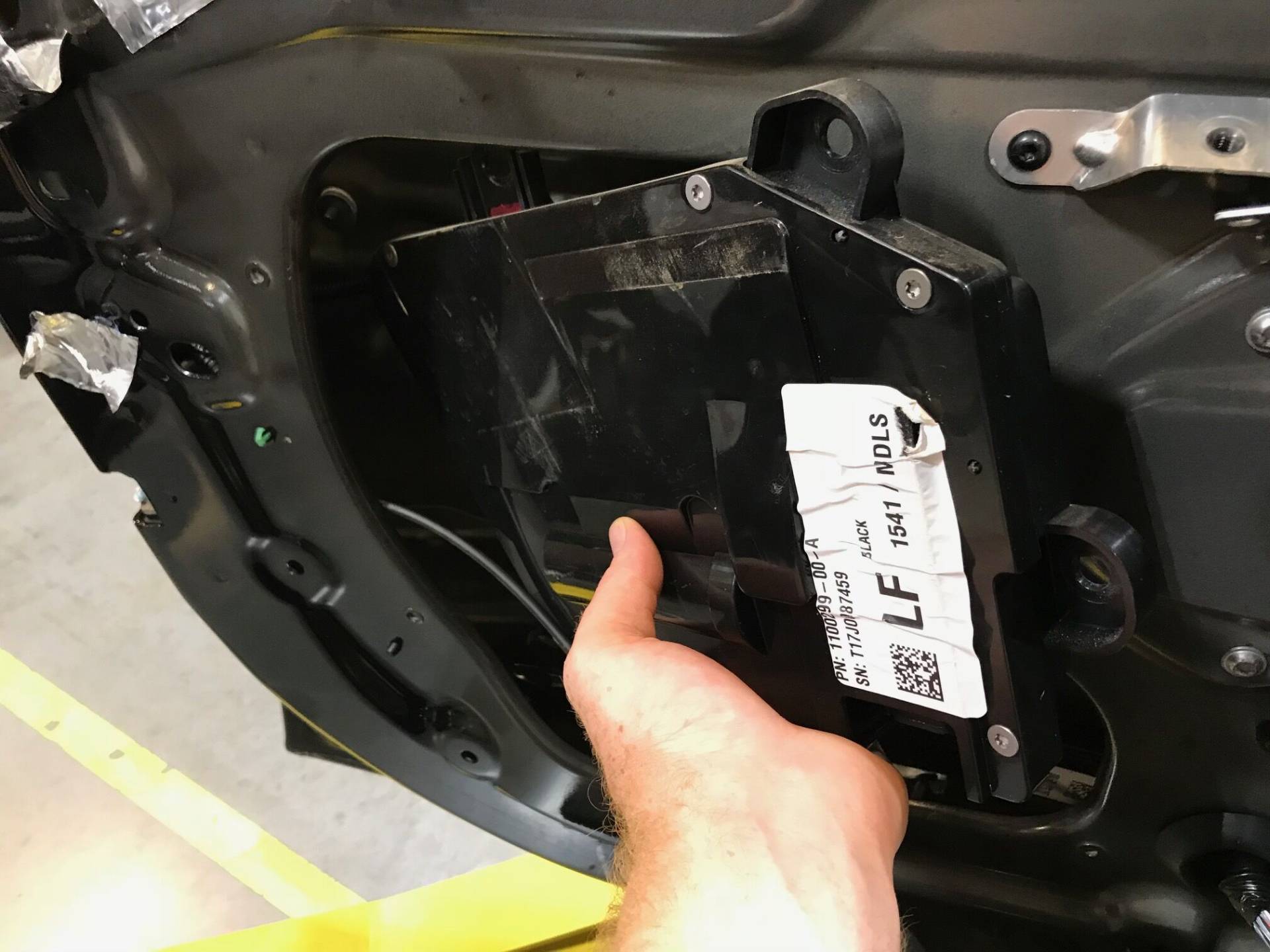

取下覆盖紧固件检修孔的丁基橡胶贴片和塞子。拆卸四颗总成固定螺母时，左上方螺母需要先降下玻璃获得访问，再用组合扳手处理；避免工具与车门、玻璃过度接触。螺母全部取下后，将玻璃完全升起，从检修开口取出把手总成。

转移握柄，分清两组2 Nm

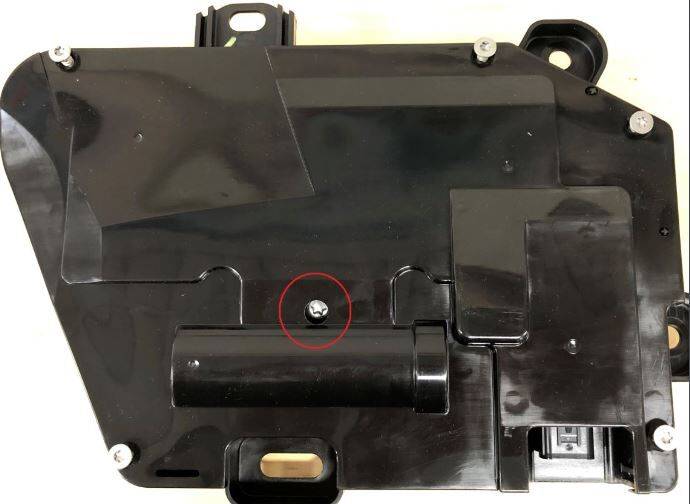

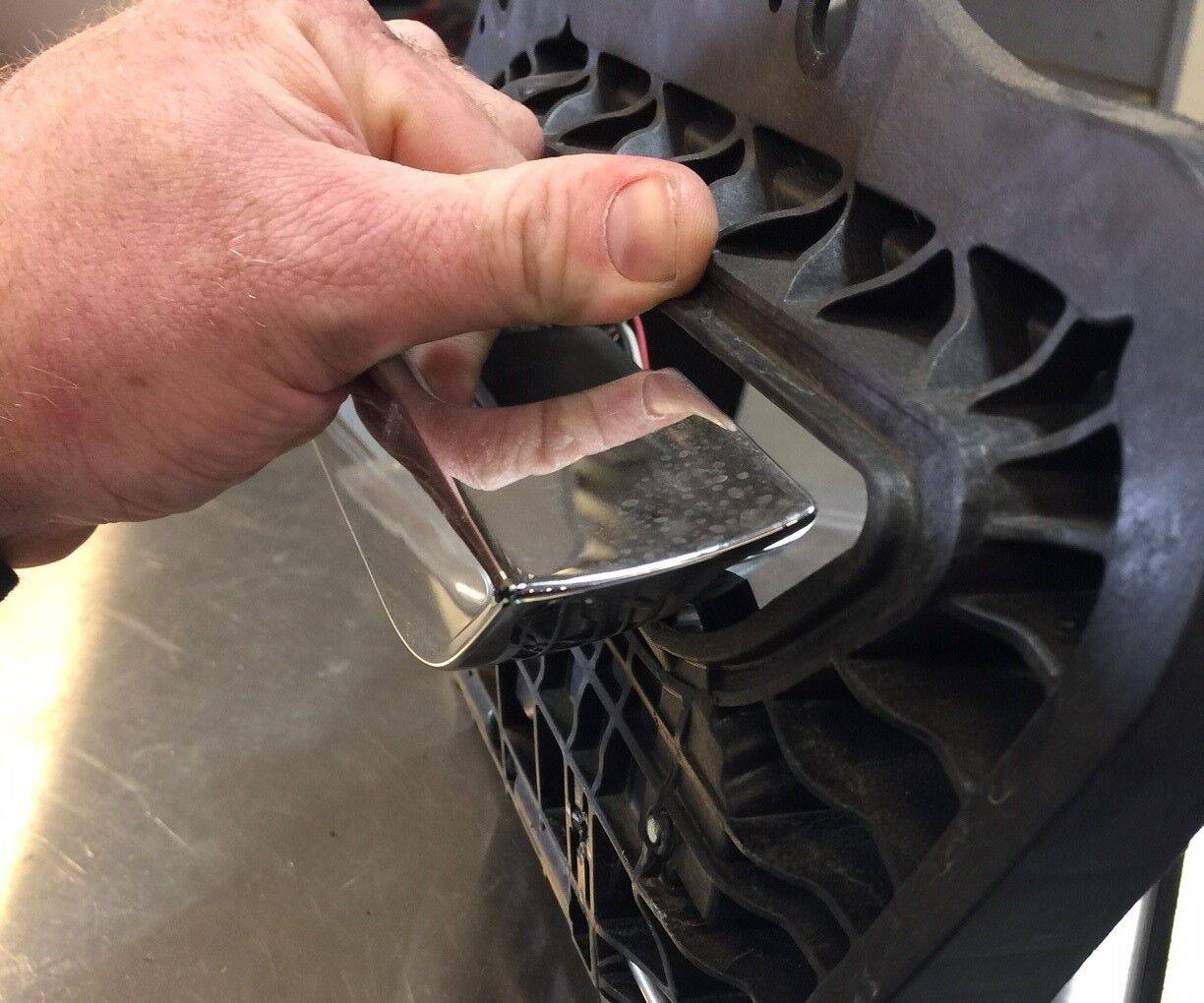

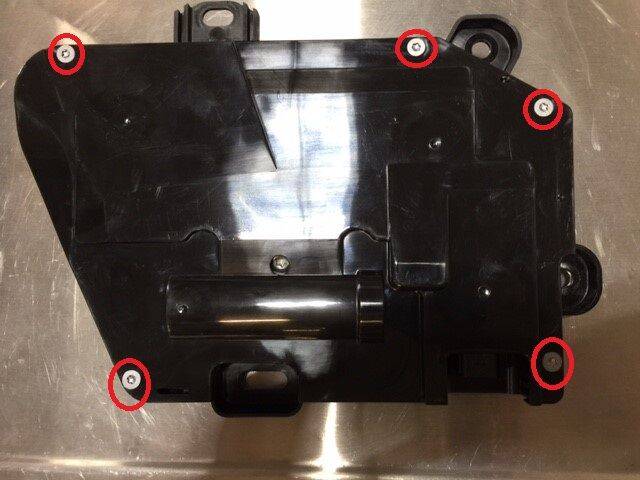

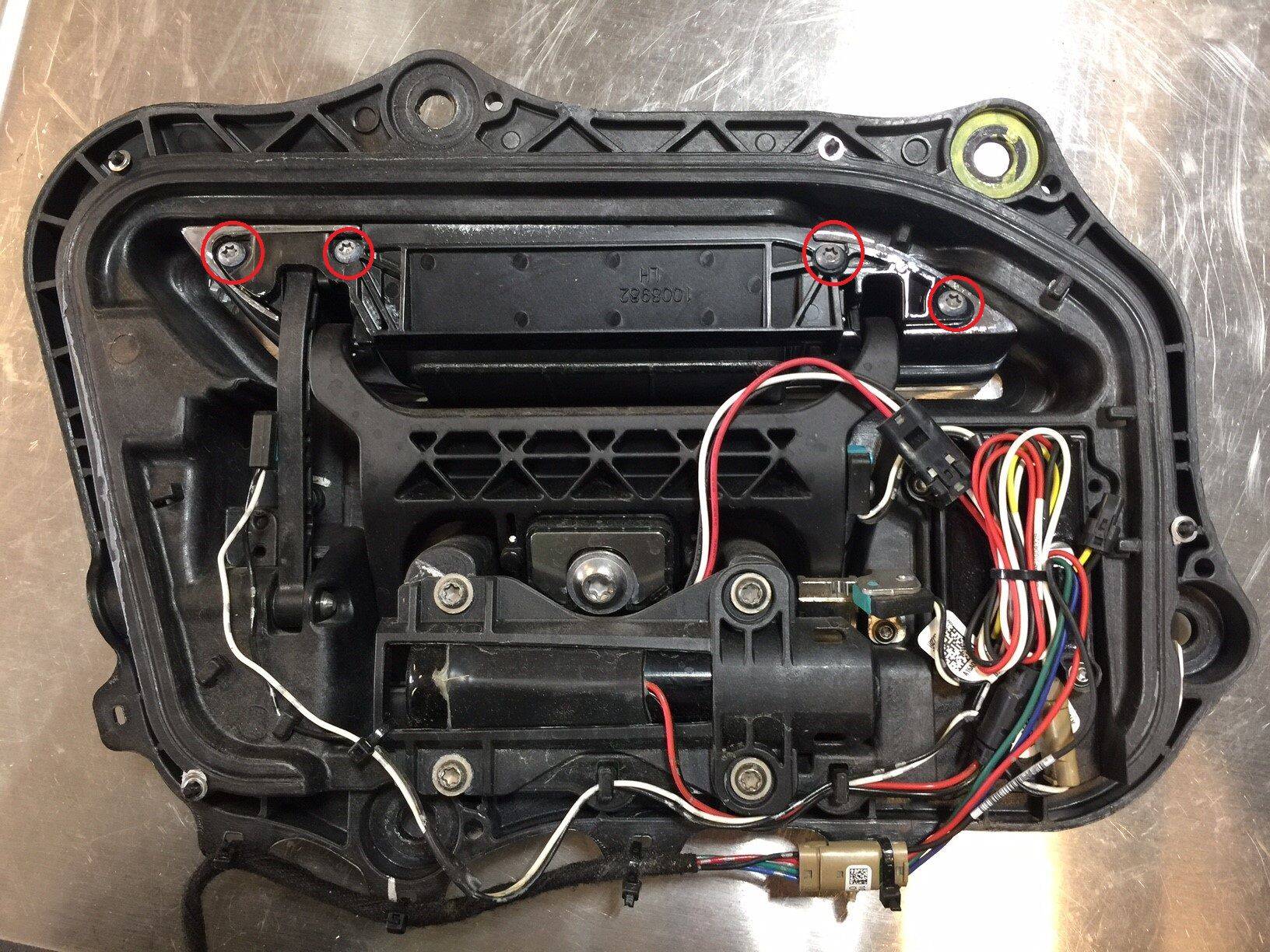

拆下硬盖五颗T25螺钉并取下硬盖，再拆喷漆背板的T20螺钉，将握柄从总成取出。两组复装扭矩均为2 Nm，但工具与固定对象不同；背板螺钉不得按硬盖五颗的数量套用。

将握柄安装进替换总成，放回喷漆背板并紧固T20螺钉2 Nm，再装回硬盖，五颗T25螺钉分别紧固2 Nm。检查握柄与背板定位正常，线束没有被盖板夹住。

对齐后9 Nm，再调握柄齐平

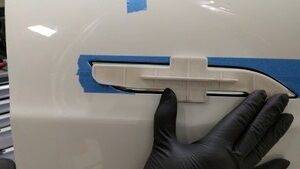

将总成放入车门，在固定紧固件上涂Loctite 222，先松装四颗螺母。为安装左上方螺母，按原厂要求下降玻璃；先用手将该螺母带入，再用组合扳手紧固，其余螺母从门板开口操作。使用对应对齐套件对齐握柄后，四颗螺母紧固9 Nm。

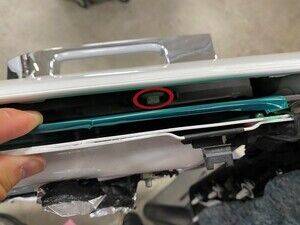

完全升起玻璃，移除玻璃上的胶带。使用T40工具操作调整螺钉，使握柄与车门齐平。原厂此处没有给出可直接照抄的毫米间隙数值，也没有为调整螺钉列出9 Nm；不能把总成固定参数当作齐平调整参数。

检查线束运动间隙，再恢复车门

接回外把手接口，锁片接合并恢复接口固定卡子；装回内侧密封条。升降玻璃，目视并听音检查把手线束、连接器是否避开升降器及玻璃运动路径。发现接触，先调整走线，不能装好门饰板后再判断。

把闩锁拉索索环穿回封闭板开口并装入，确认手动释放拉索走线正确。六颗封闭板螺栓紧固4.5 Nm，检修孔丁基贴片与塞子恢复，两个线束卡子及两个连接器接回。降下玻璃并断开临时车窗总开关，然后按各自原厂条目恢复门饰板、装饰条和外密封条。

门饰板复装还要求固件重装、发行说明确认，以及装饰条与仪表板装饰条的间隙检查；调整固定螺钉复紧6 Nm。其数值验收引用原厂面板定位检验标准，公开关联页没有列出具体毫米值，应取得对应检验标准，不凭照片估算。车门锁扣与玻璃必须先恢复到可正常关门状态，再进行关门间隙检查；不得带着上述人为锁止、玻璃顶起状态关门。

固件重装后，继续校准把手与车窗

释放左前车门闩锁，使玻璃能够正常下降避让亮条。按照“固件重新安装—触摸屏”资料完成重装：软件为2023.12或更新版本，连接低压维护设备并保持低压电池连接，在维护模式选择软件重新安装、阅读提示再重新安装，以触摸屏出现发行说明确认成功。低压维护设备的接线、断开前至少一分钟不移动车窗及断开后电池状态检查，按文末资料执行。

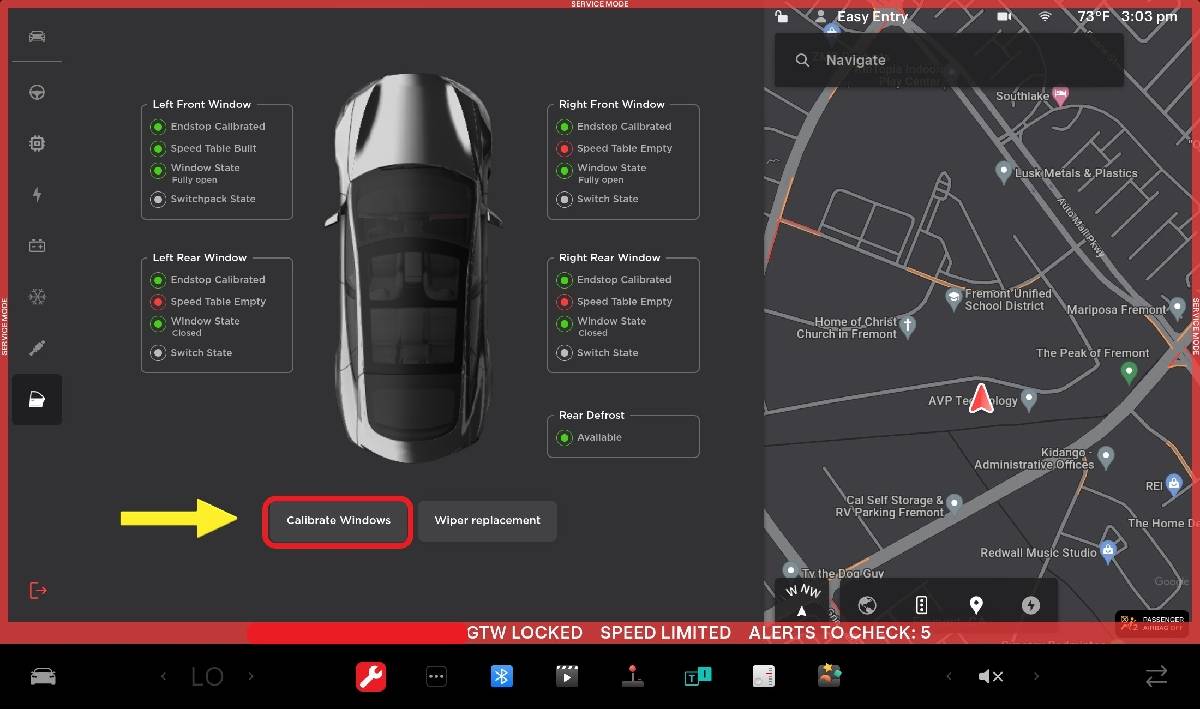

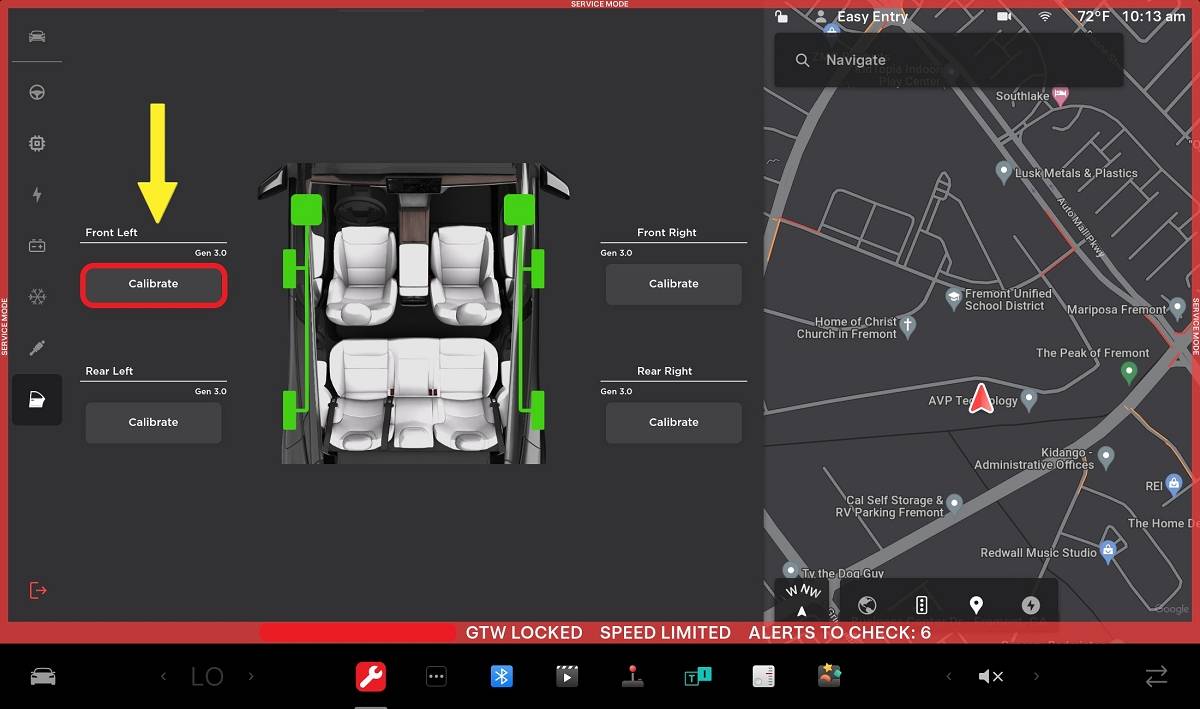

本项把手作业在固件重装结束后先保留维护模式，随后还需要校准。依次进入Service > Closures > Door Handles，选择Front Left对应的Calibrate；再进入Service > Closures > Windows，选择Calibrate Windows。

校准完成后，揭下外把手表面的保护胶带，验证左前外把手功能正常。按适用维护模式与维护电源资料完成最终退出、断开及后挡板恢复；不要在仍需要供电支持或后续校准时提前结束相应状态。

完工检查建议

• 四颗总成螺母、两组盖板紧固件及封闭板分别完成正确扭矩，把手对齐并齐平，表面无工具损伤。
• 检修孔密封、拉索索环、手动释放拉索走线、接口锁片和固定卡子恢复；玻璃全程运动不碰线束或连接器。
• 门饰板及密封条完整，车门锁扣与玻璃短降正常；固件成功、左前把手及车窗校准完成，检查把手伸缩与开门功能。
• 校准失败、握柄仍偏斜或运动干涉时，回查代际适配、固定对齐、线束与原厂诊断，不以反复强拧调整螺钉处理。

原厂资料及关联程序

车型与位置：2021+ Model S，第3.0代左前外门把手及车门内部访问。实际核对日期：2026年10月29日。

• 中文原厂程序：把手 - 外部释放 - 车门 - 前 - 左侧 - 第3.0代（拆卸和更换）。
• 英文原厂程序：Handle - Exterior Release - Door - Front - LH - Generation 3.0 (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-8AD91FB5-2B66-4E2B-9BB6-6C2E5629BB0E。

以下资料用于核对必要前置及复装范围：

• 前左车门装饰条：访问与恢复，七卡子、挂钩及电气接口；英文资料。
• 前左车门饰板：四颗T30螺栓6 Nm、八卡子、拉索与接口锁；包含软件及间隙恢复；英文资料。
• 前左外侧密封条：后缘向外抬起翻出及P-80恢复要求；英文资料。
• 前左车门饰板反光件：门饰板前置访问，顶部撬起及三个锁片；英文资料。
• 前左门扶手维修盖板：门饰板前置访问与五锁片恢复；英文资料。
• 面板定位规格：关联页指向原厂检验标准，不提供可凭空采用的毫米间隙；英文资料。
• 固件重新安装—触摸屏：把手作业直接要求的固件恢复；本题重装后仍需保留维护模式进行校准；英文资料。
• 低压维护设备连接与断开：固件重装电源支持，保持低压电池连接并按条件断开；英文资料。
• 维护模式启用与禁用：固件与校准所需模式的进入及最终退出；英文资料。
• 前备箱后挡板：维护设备访问与最后八卡子恢复；英文资料。

配图来自Tesla原厂维修手册，校准界面为原厂版本示意，车辆当前界面以适用软件资料为准。
