2021+ 特斯拉 Model S HEPA滤清器更换：电池线束保留、三定位与9 Nm

2021+ 特斯拉 Model S HEPA滤清器更换，需要临时移开低压电池获得访问。原厂明确要求保留低压电池线束连接，同时改变冷却液软管的避让位置：拆卸时软管移到电池上方，复装时回到电池下方，并恢复固定夹。

适用位置与原厂参数

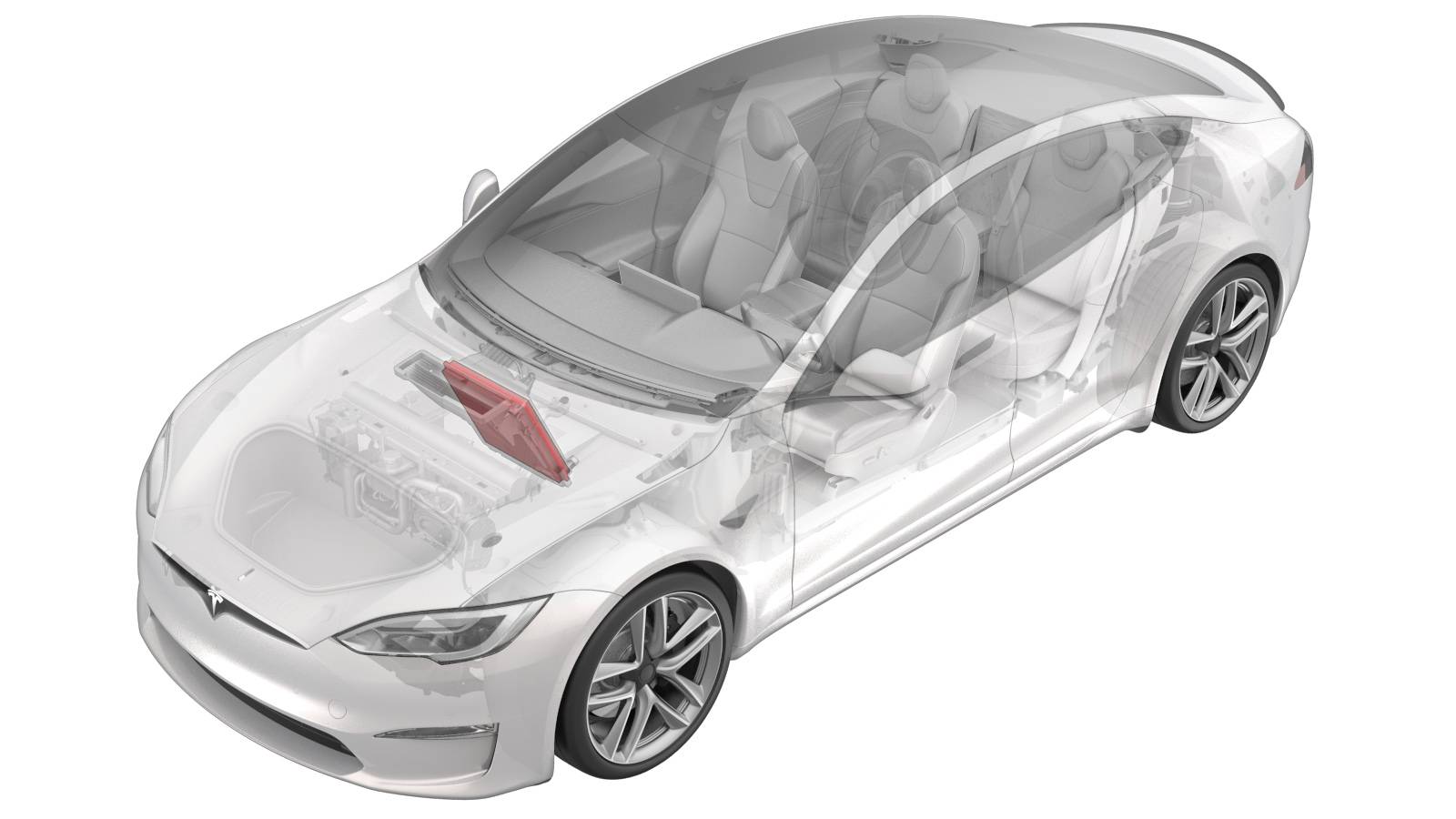

适用于2021+ Model S维修手册中图示HEPA滤清器、盖板及低压电池访问结构。原厂校正代码18105502，当前所列工时0.18小时。

移开电池，保留线束并避让软管

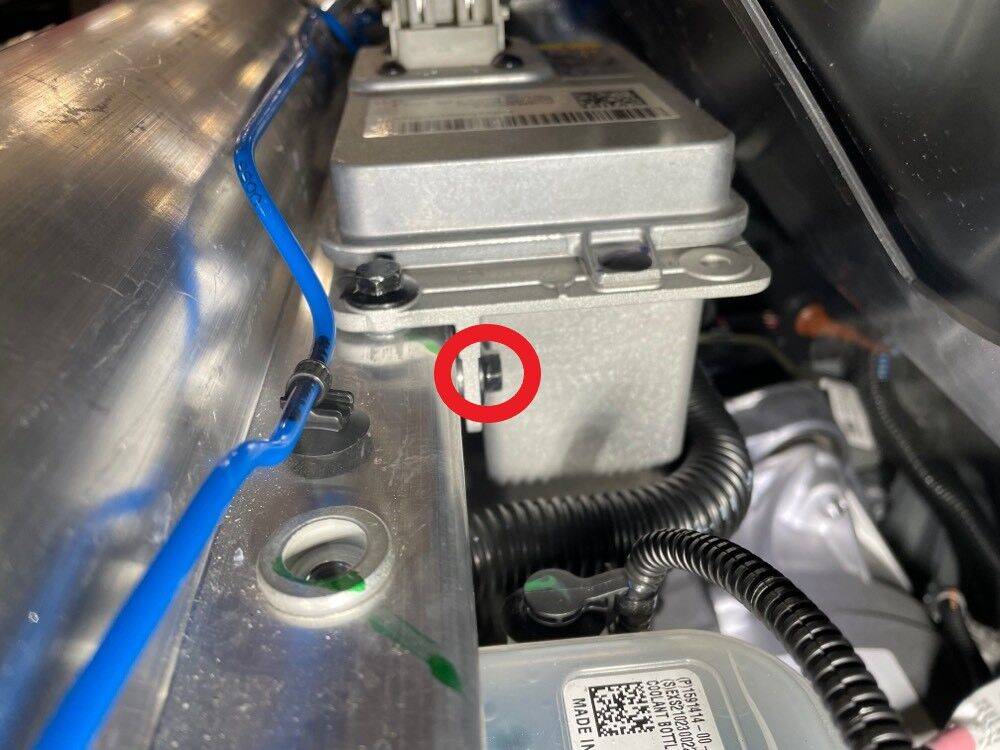

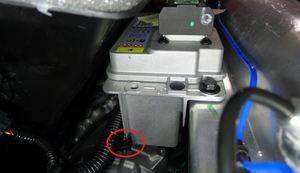

先按文末资料取下前备箱后部挡板。解除把冷却液软管固定到低压电池的夹子，然后拆下低压电池至车辆的三颗固定螺栓，将电池移到一旁并保持支承。

不要断开低压电池线束。按原厂要求将冷却液软管移到低压电池上方，为滤清器访问留出空间。移动时观察线束与软管余量，避免用牵拉线束或挤压软管获得间隙。

断开空气质量传感器，再取盖板和滤清器

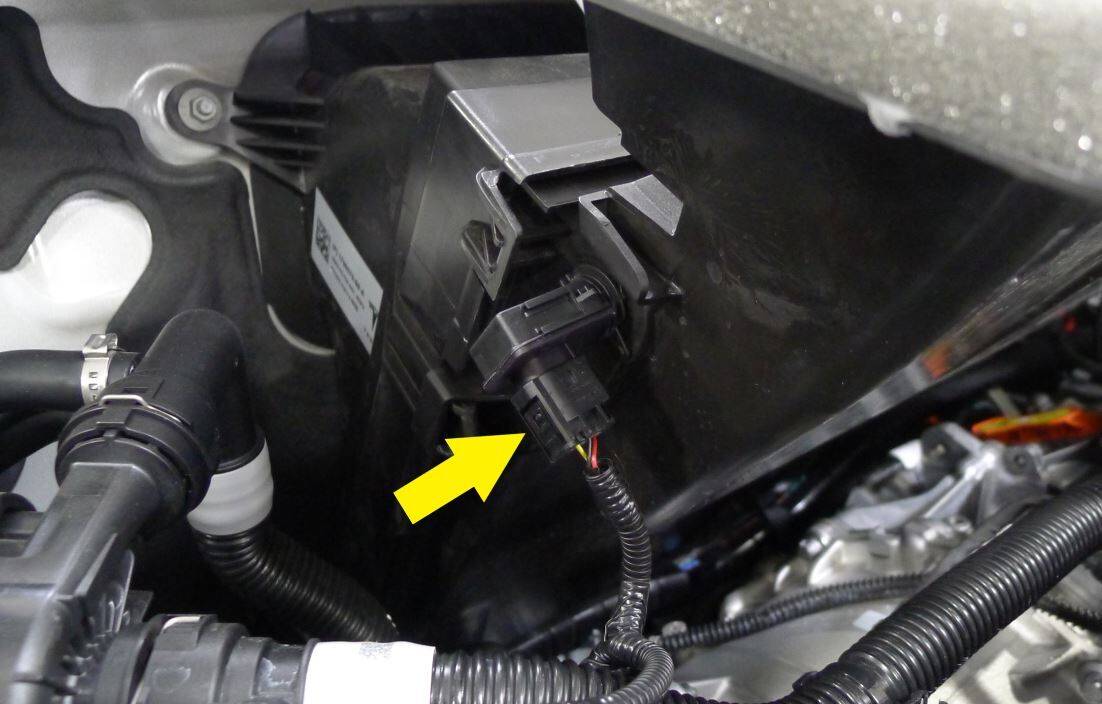

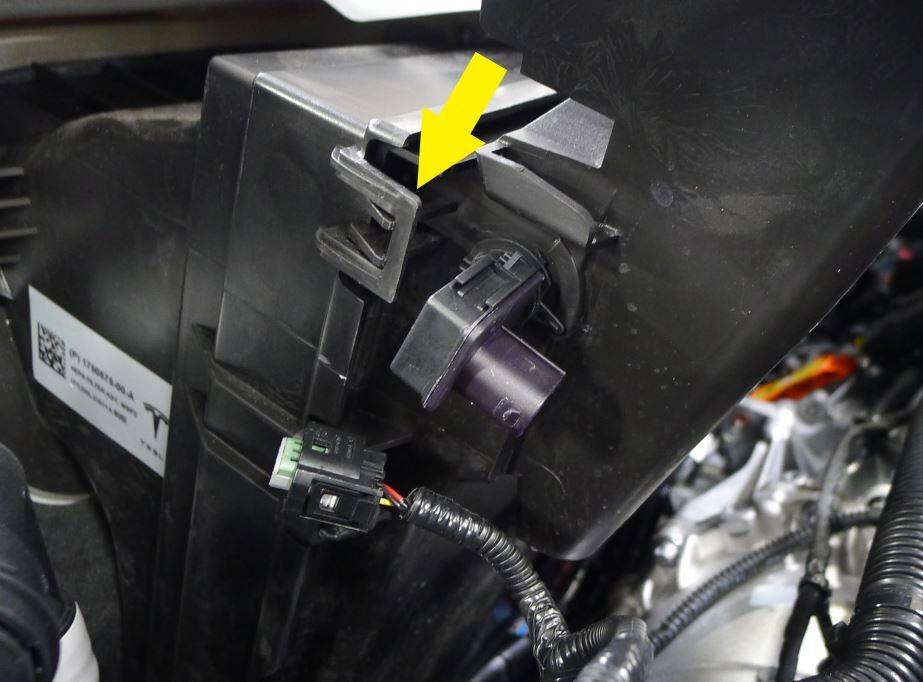

辨认空气质量传感器线束电气连接器并断开，随后取下HEPA滤清器盖板。板件固定与传感器接口应分别处理，不能让盖板移动带着接口受力。

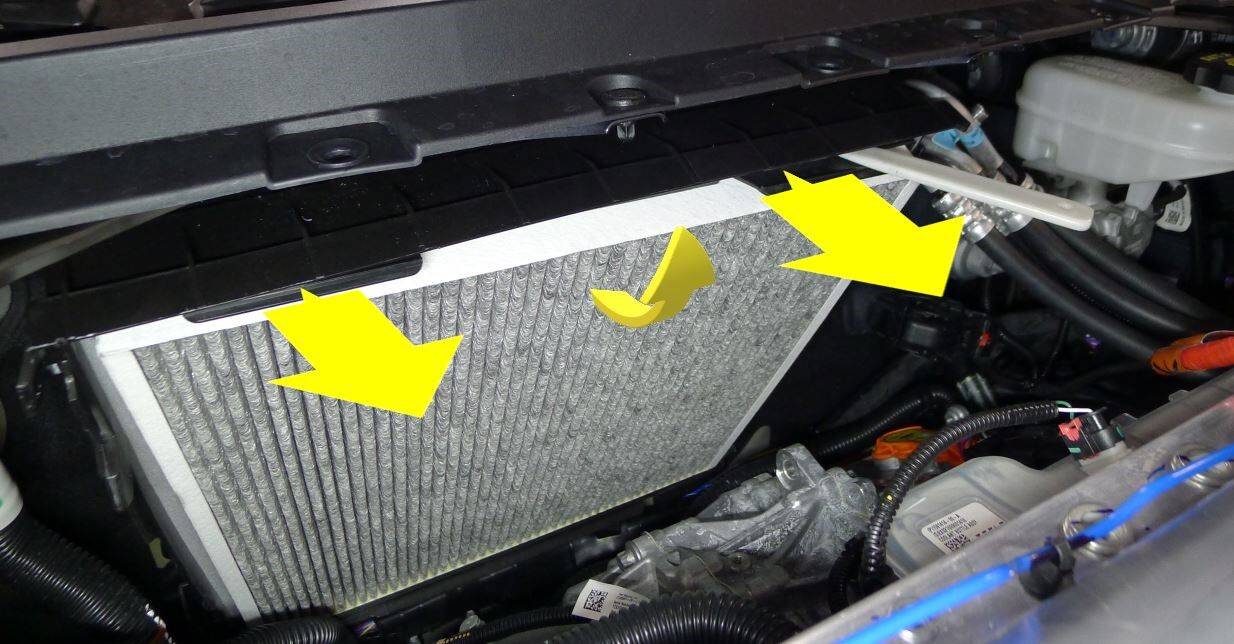

解除HEPA滤清器至车辆的两个固定卡子，再取出滤清器。对照滤清器和底座的定位结构，保持取放平稳，避免把盖板背面的固定位置当成滤清器本体的两个卡子。

对齐底部三处定位，盖板回到横梁下方

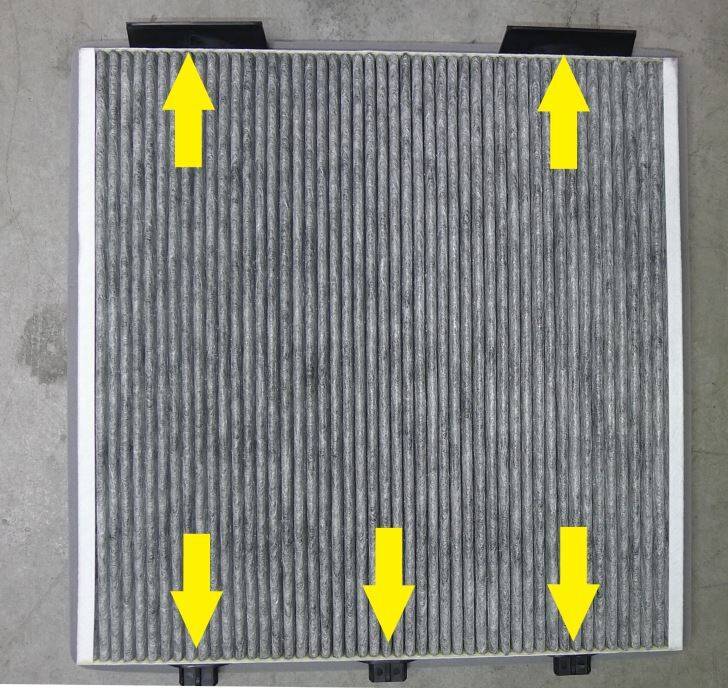

装回滤清器时，对齐底部三个定位结构，并接合固定滤清器的两个卡子。定位正确后再确认卡接，不能用盖板把偏斜滤清器压到位。

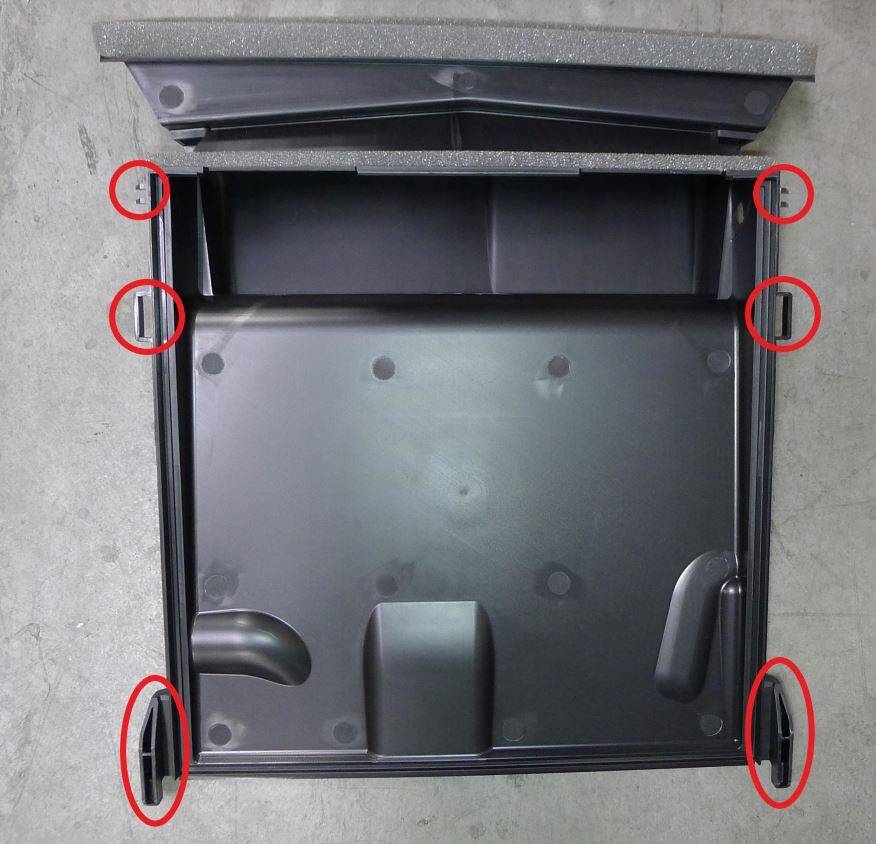

将HEPA滤清器盖板向下移动，使其安装在V形支架横梁下方，并确认盖板固定完整。接回空气质量传感器线束电气连接器。

电池三螺栓9 Nm，软管回到下方

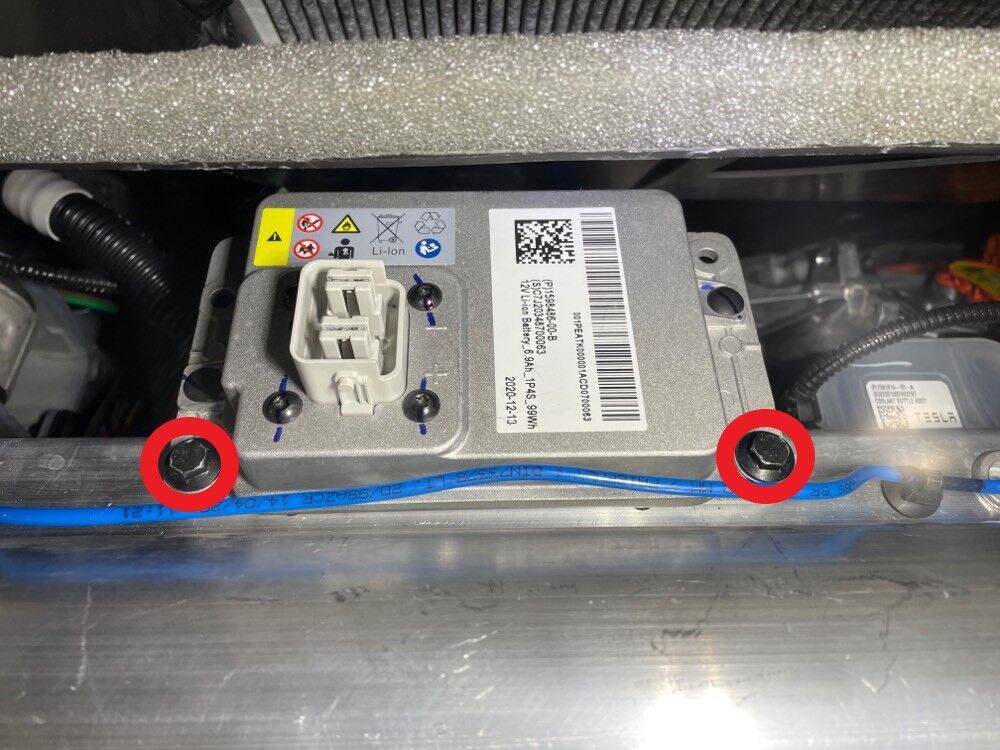

把低压电池放回安装位置，将冷却液软管恢复到电池下方，再安装三颗电池固定螺栓，紧固至9 Nm。确认电池线束没有受拉、软管未被挤压，再装回把冷却液软管固定到电池的夹子。

最后恢复前备箱后部挡板，核对八个卡子均接合，完成前备箱恢复。

完工检查建议

• 滤清器底部三处定位及两个卡子就位，盖板位于V形横梁下方并完整固定，没有局部翘起。
• 空气质量传感器接口接回，低压电池线束保持正确连接，三颗固定螺栓完成9 Nm紧固。
• 冷却液软管回到电池下方，固定夹恢复，没有夹扁、磨碰或异常受力；后挡板卡接正常，检查送风和相关功能。

原厂资料及关联程序

车型与位置：2021+ Model S，前备箱后部HEPA滤清器与低压电池访问区域。实际核对日期：2026年10月29日。

• 中文原厂程序：过滤器 - HEPA 空调滤清器（拆卸和更换）。
• 英文原厂程序：Filter - HEPA (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-FF0C9AE8-4512-49F7-A427-E49C405E7F3A。

以下资料用于核对必要前置及复装范围：

• 前备箱挡板 - 后部（拆卸和更换）：HEPA滤清器访问及最终恢复的直接前置，后挡板八个卡子需要完整接合；英文资料。

操作图片来自Tesla原厂维修手册。若电池不能在保留线束连接的条件下安全移开，或盖板无法落入正确位置，应先查明线束、软管及定位情况，再继续作业。
