特斯拉 Model Y L 电动腰托更换：一颗5 Nm、六线束夹与软件重装

Model Y L驾驶位电动腰托更换，要先完成低压隔离和靠背外壳访问，再处理两侧气囊接头、通风扇、倾角电机、腰托阀组与泵的接口。腰托本体有一颗可重复使用螺栓，复装5 Nm；线束六夹子及锁片、泵的两定位夹分别恢复。机械装回后，还需按更换资料重新安装软件。

范围、工具与断电准备

下面展开配备HEPA滤清器的车辆访问路径。准备10毫米套筒、适合5 Nm及HEPA两颗10 Nm的扭矩工具、4英寸加长件、塑料饰板工具和防割手套。座椅底座边缘锋利，接近底座作业时佩戴防割手套。断电前确认已有足够的靠背访问空间；空间不足时先重新安排前置准备，不能在气囊接头已断开后临时通电挪动座椅。

断开全部充电线缆，关闭温度控制后等待至少30秒，确认驻车挡。打开车门、降下车窗，在左右后门撞销处夹入车间毛巾防止闩锁锁定；低压断开前车窗至少1分钟未移动。按HEPA资料移开后部挡板，拆两颗固定螺栓，抬转总成后缘避开制动液储液罐，再提离储物单元。

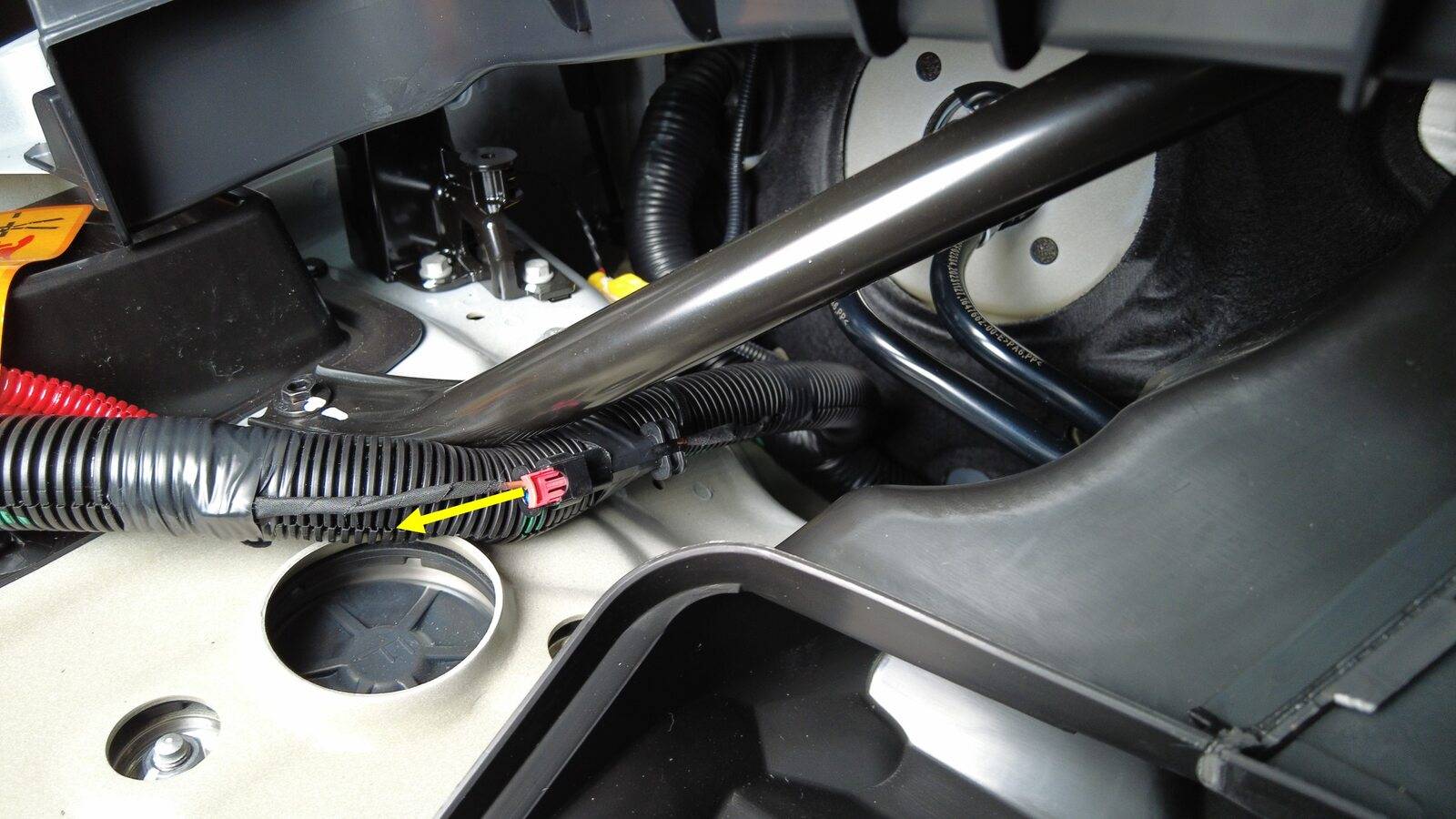

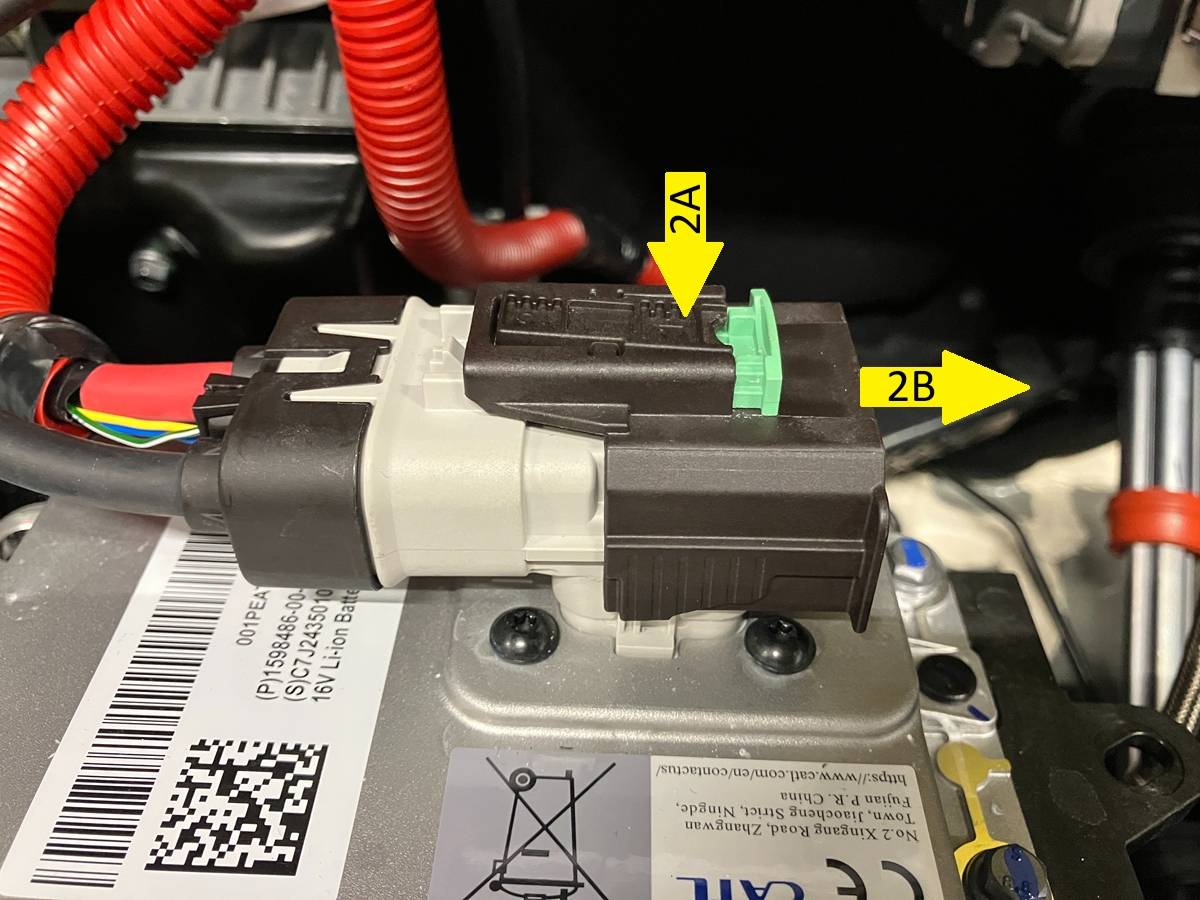

触摸屏进入Controls → Safety → Power Off → Power Off完成关电及确认。释放低压电池连接器绿色锁片，按黑色锁片1并向外拉连接器锁，再按黑色锁片2进一步向外拉，使连接器完全释放，再向上取开连接器。随后断开FRL，等待2分钟让电路放电。

这一步禁用低压，不能作为高压已禁用的证明；本项不进行高压部件维修。

保护壳访问：头枕、基座与弹簧夹

托住头枕，释放背部锁片并向上滑动取下，保护皮革。下方演示说明头枕释放位置。

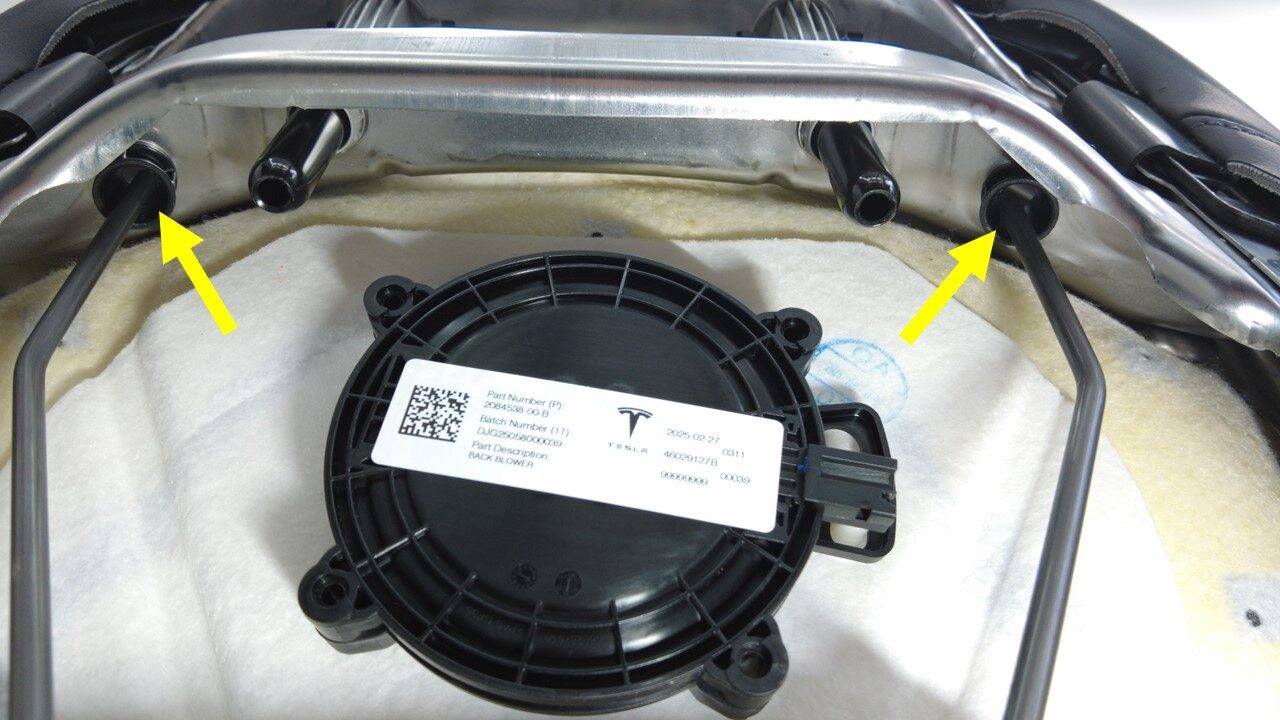

释放锁销，将头枕基座向下滑到最低位置。解除外壳顶部两卡子，再解除头枕框架机构两弹簧夹，同时把基座滑回原始位置。下方演示用于辨认机构固定关系，动作次序按文字核对。

解除座椅下方两系带并移离底部。外壳两侧底部两卡子先向内推、再向后拉解除，再从顶部拉开并向下逐步释放其余卡子，保护外罩。

先松翻片和四固定件，再断开两侧气囊接头

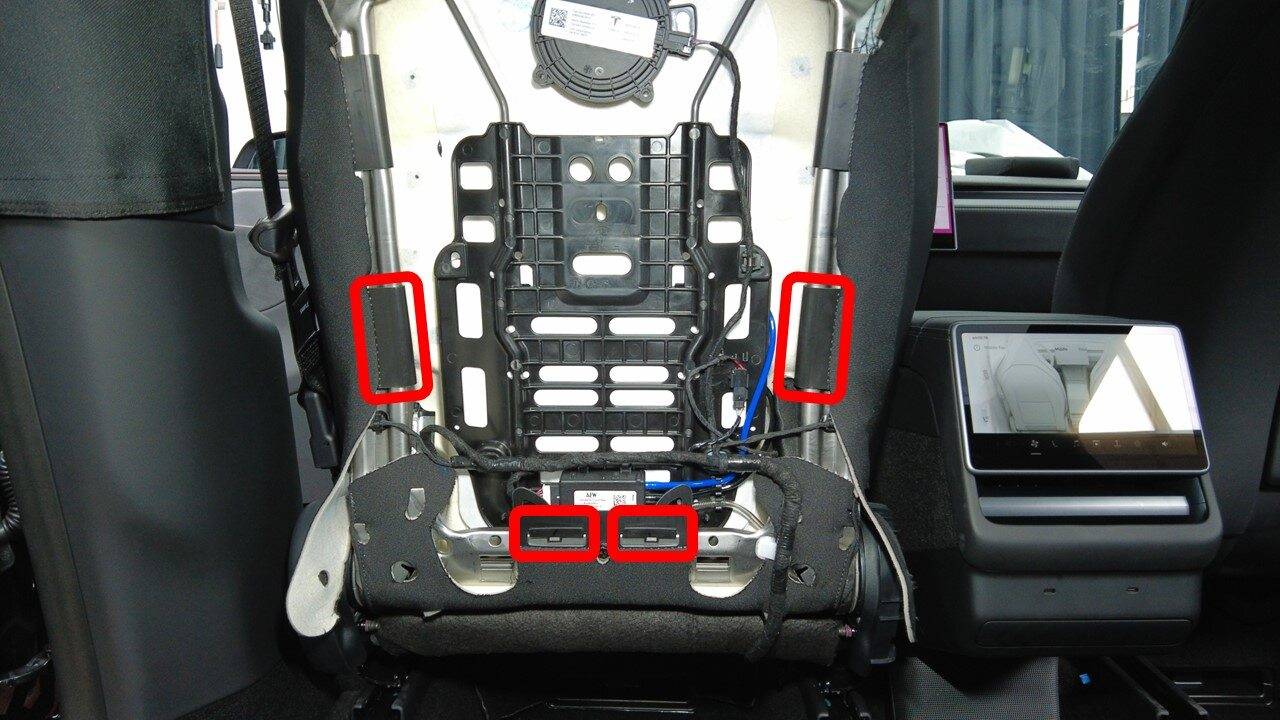

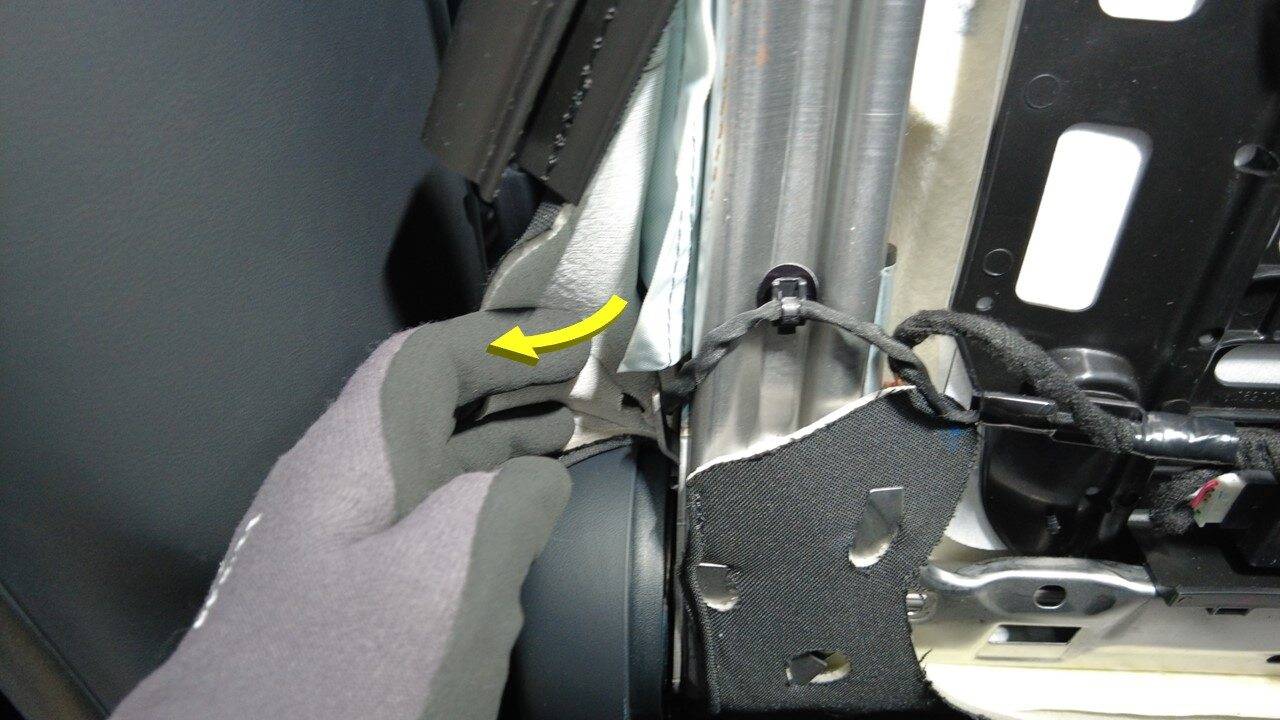

将覆盖靠背框架左右下角的顶部翻片拉离金属固定锁片，解除靠背饰板四个固定件。

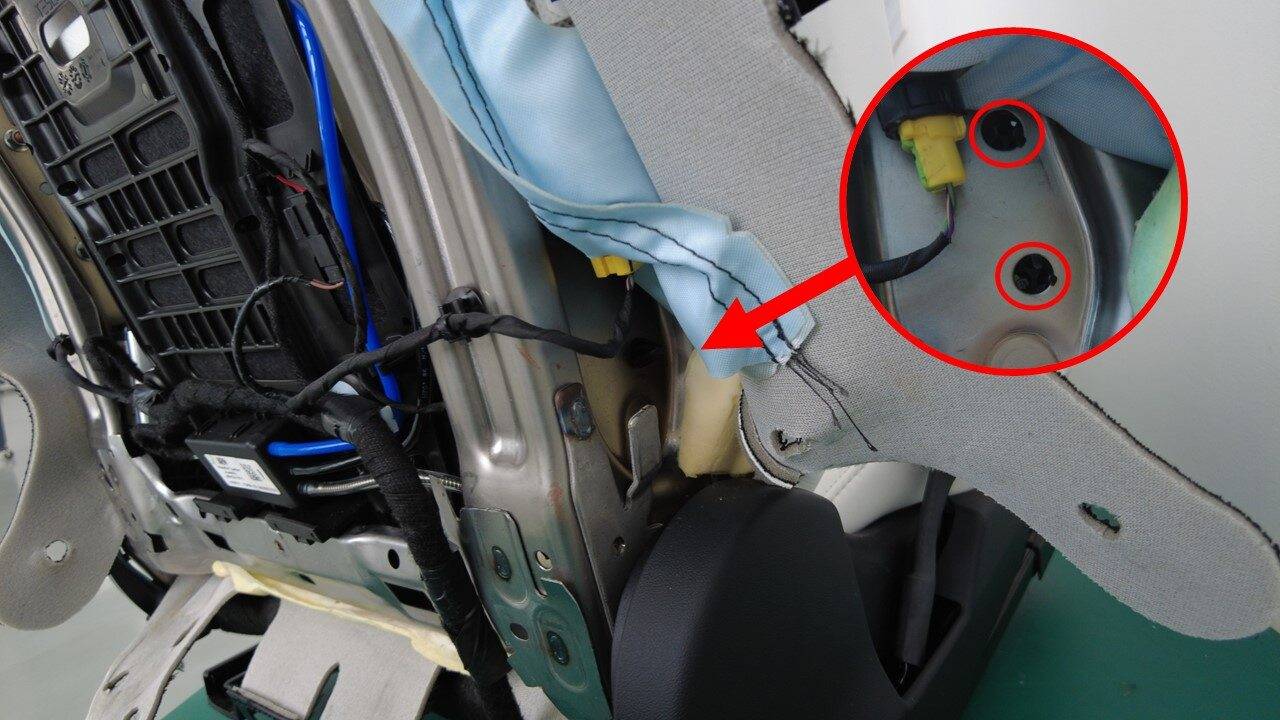

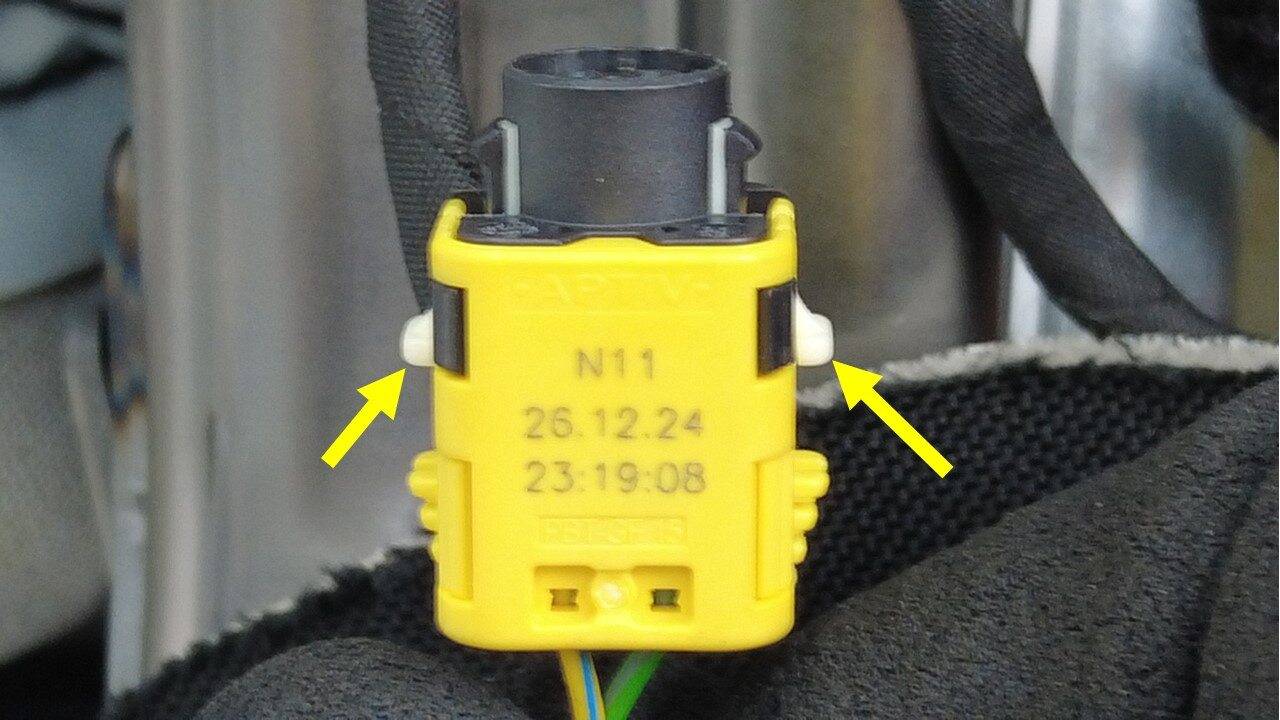

在低压隔离及等待完成后，将座椅蒙皮拉离内侧气囊以接近接头，下压两个白色锁片，释放并断开内侧气囊电气连接器。然后在外侧独立位置接近外侧气囊接头，同样下压其两个白色锁片并断开。两侧接头分别处理，不能把一侧已断开当作另一侧也已解除。

四类设备接口与六线束夹分开处理

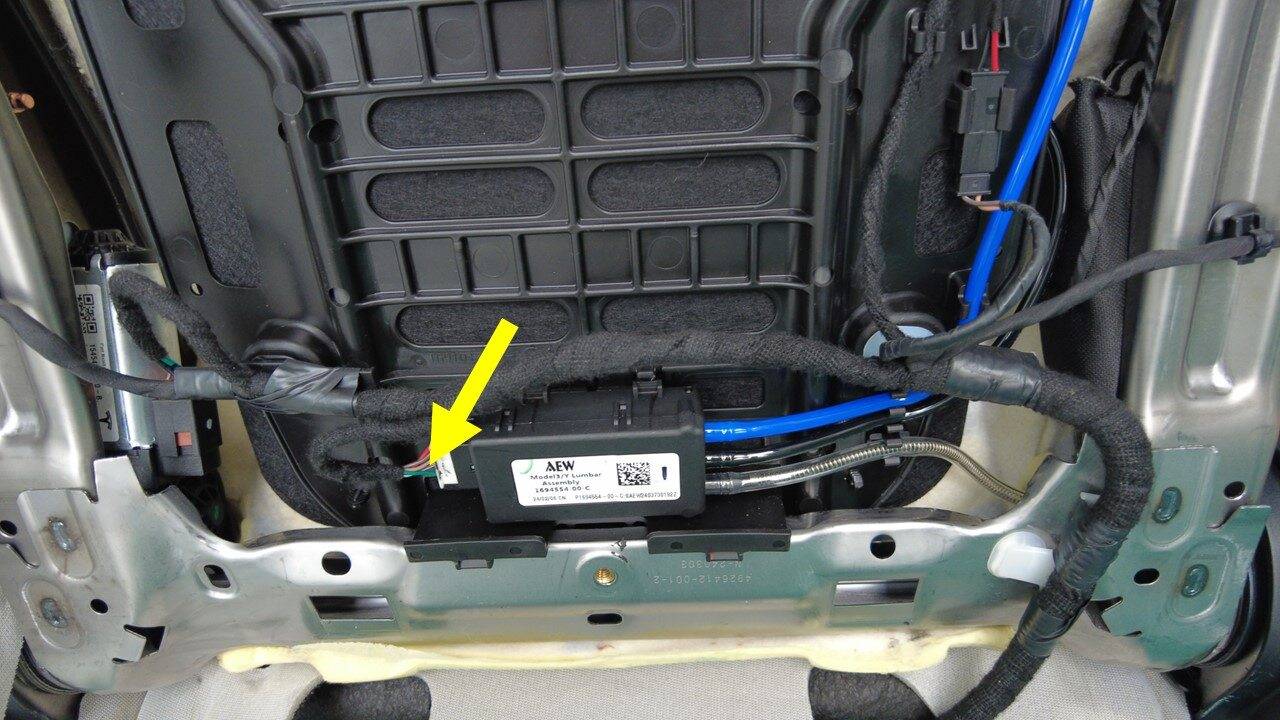

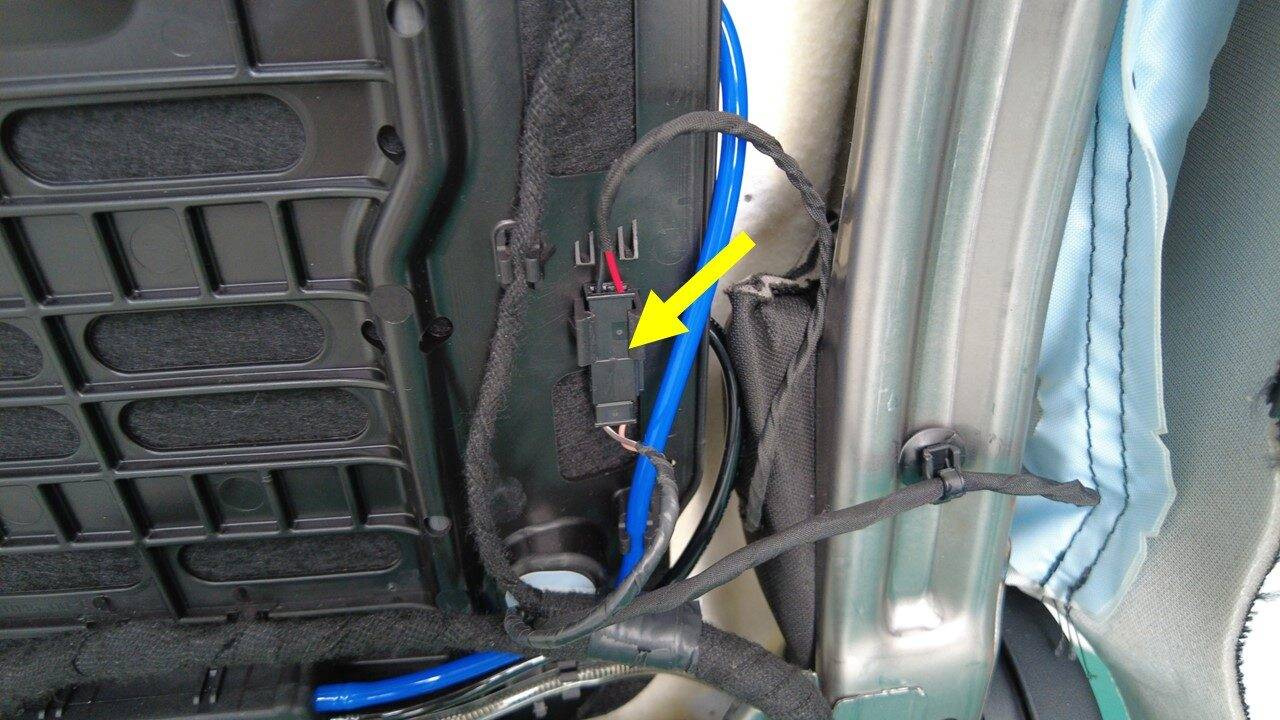

继续依次断开靠背通风扇、靠背倾角调节电机、腰托阀组与ECU、腰托泵的电气连接。接口分属不同设备，解除线束固定前先逐处核对。

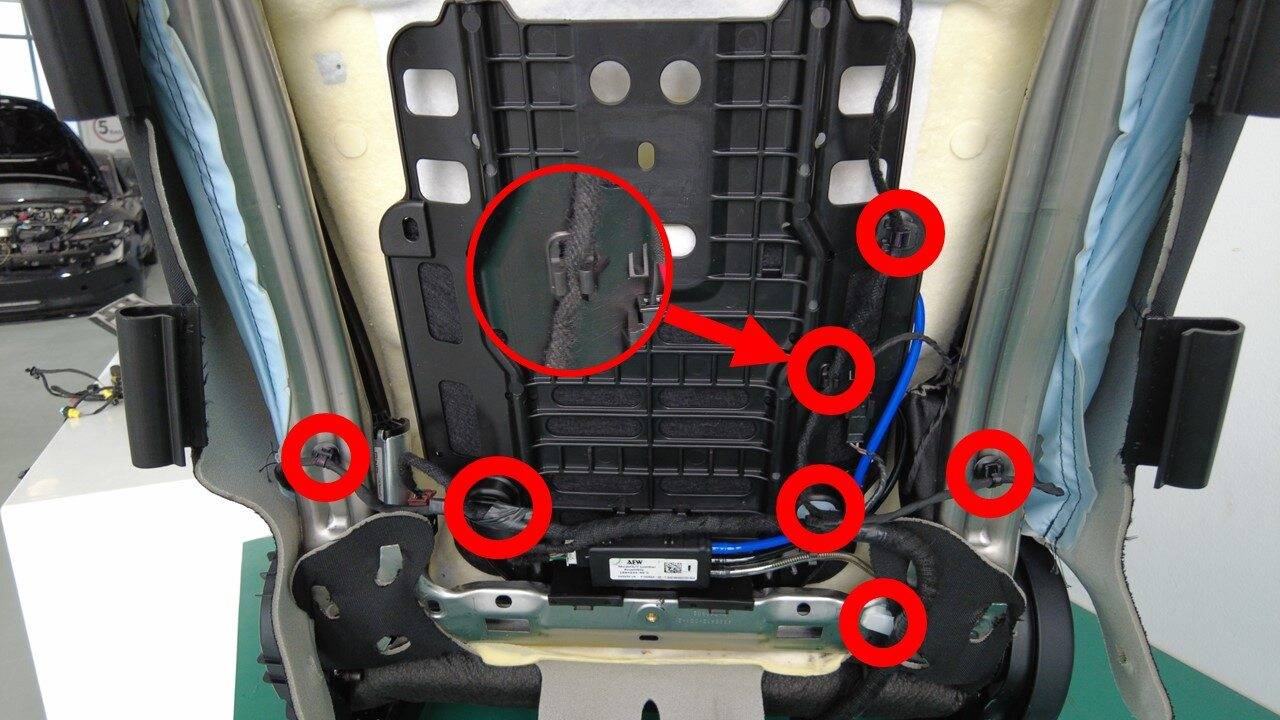

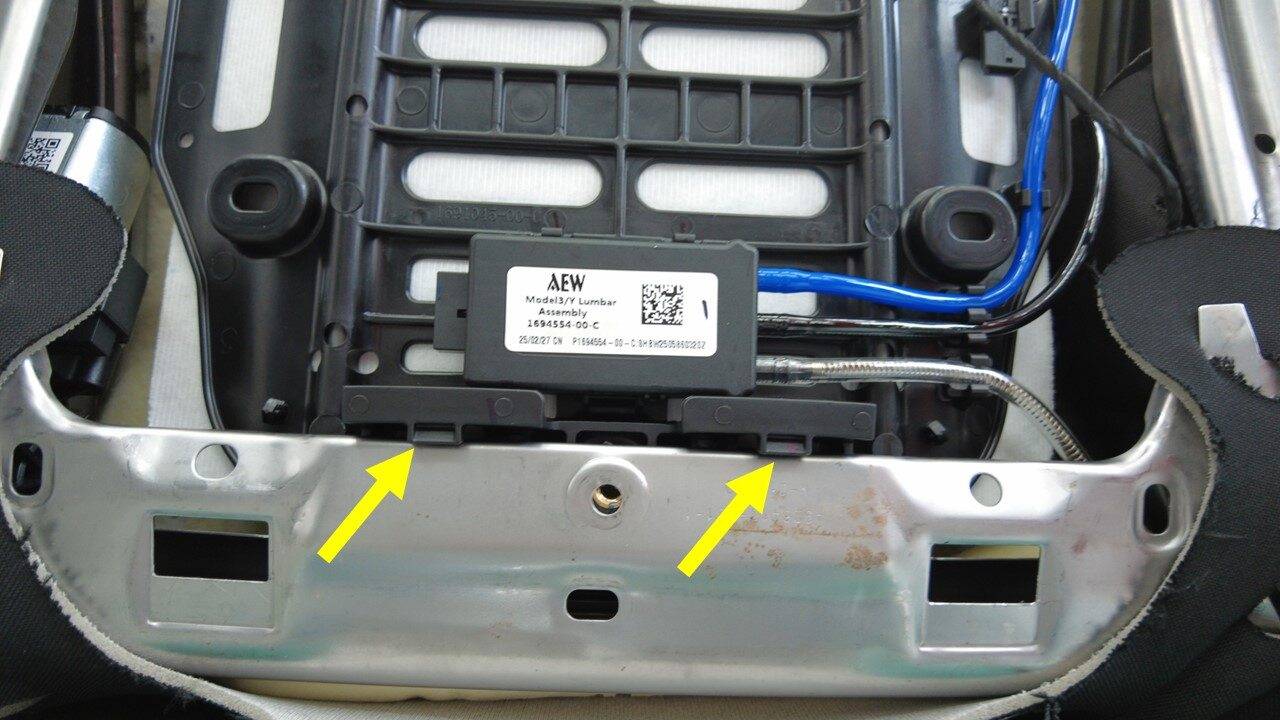

部分松开将电气线束固定到靠背框架的六个夹子及锁片。随后释放腰托泵的两个定位夹：挤压定位夹三个凸叶，并向腰托泵方向推动使其释放。

拆一颗螺栓，下部向泡沫推，再上滑、下滑

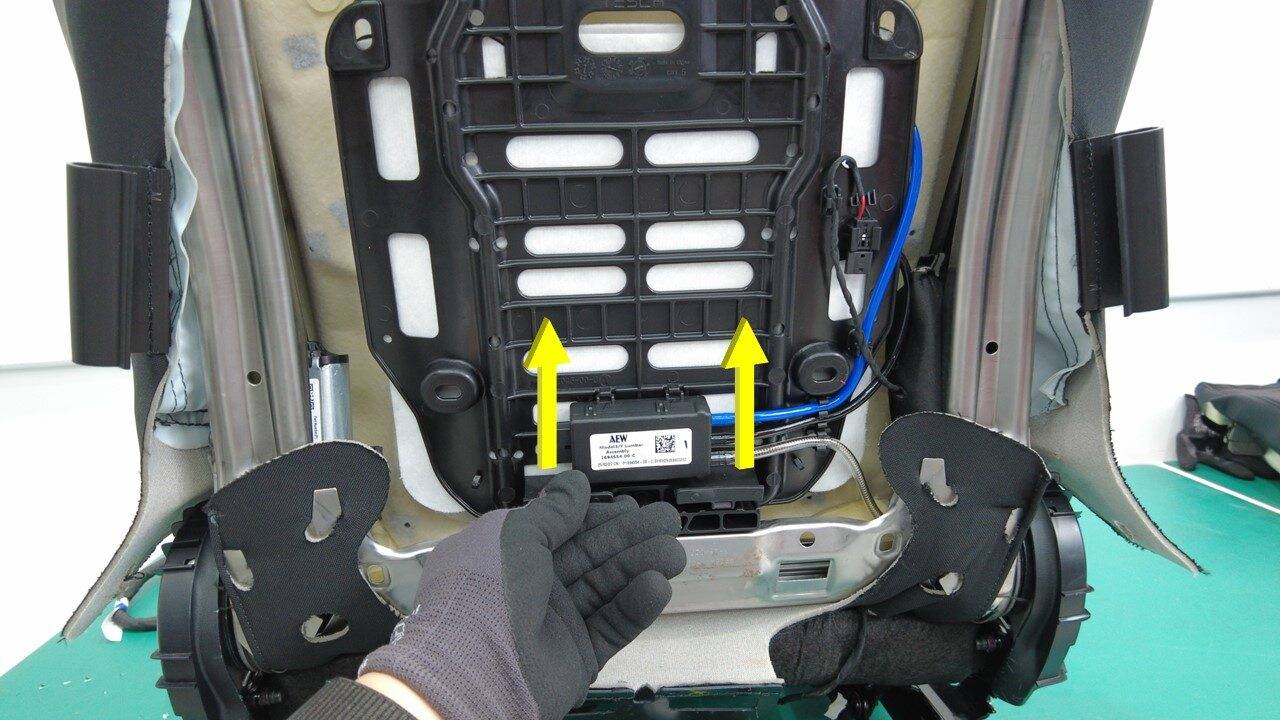

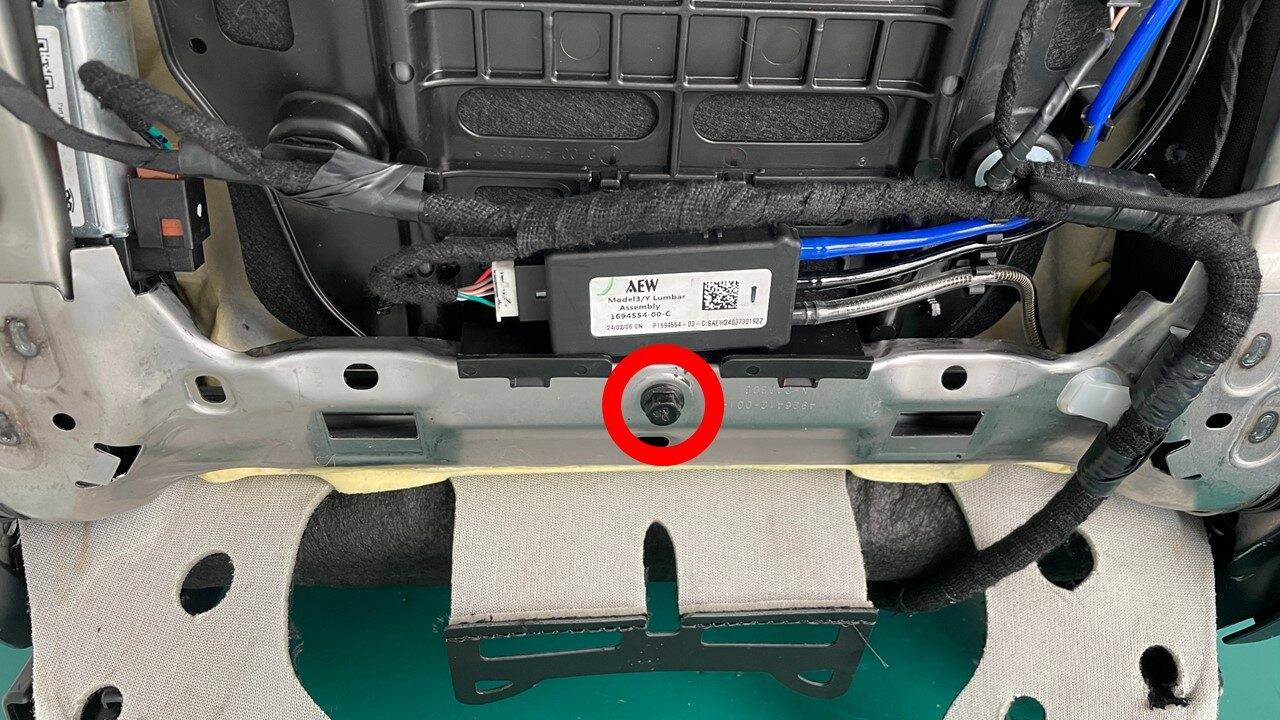

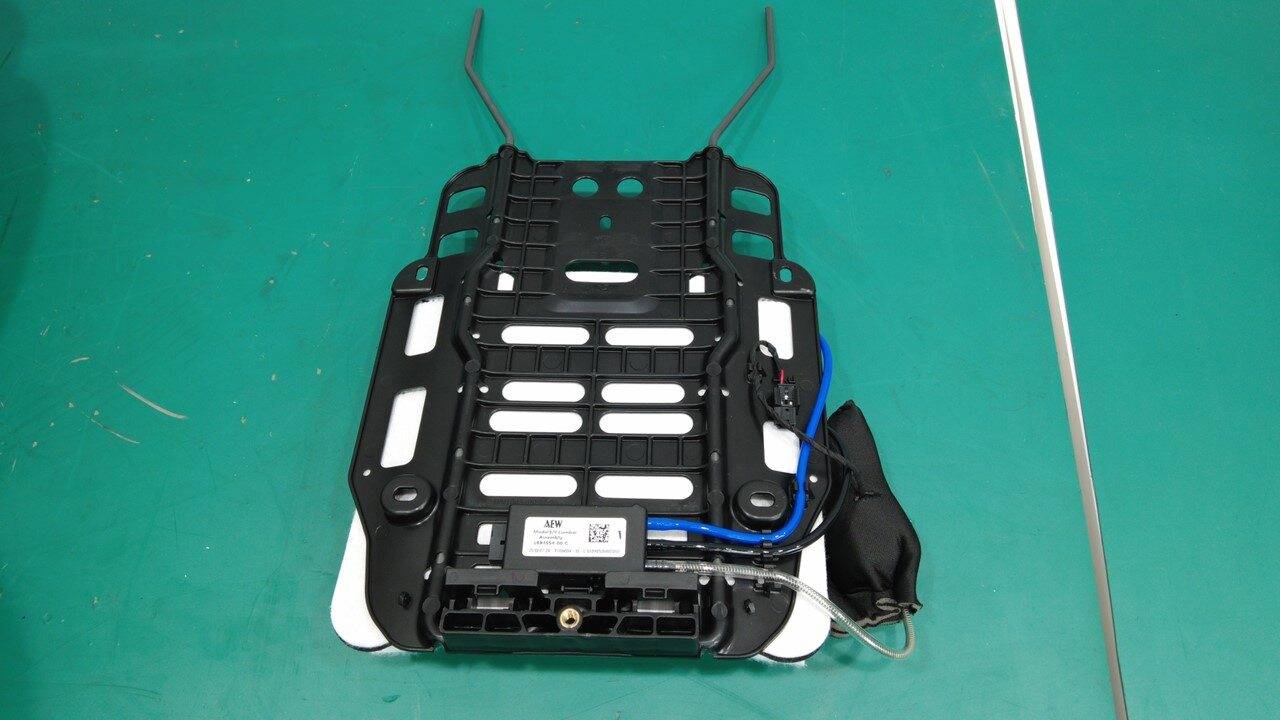

用10毫米套筒拆下电动腰托与靠背框架之间一颗固定螺栓。朝泡沫方向推动腰托总成下部，解除与框架的固定，将腰托泵从框架内移出；总成向上滑动，使底部移出框架，再向下滑动，使顶部移出框架。

完工检查建议：总成移下后检查支撑、固定位置及线束状态。若仍有牵连，先回查接口、夹子和泵位置，不用拉线束或强弯支撑的方式取出总成。

顶部先进入，向下接底部，螺栓5 Nm

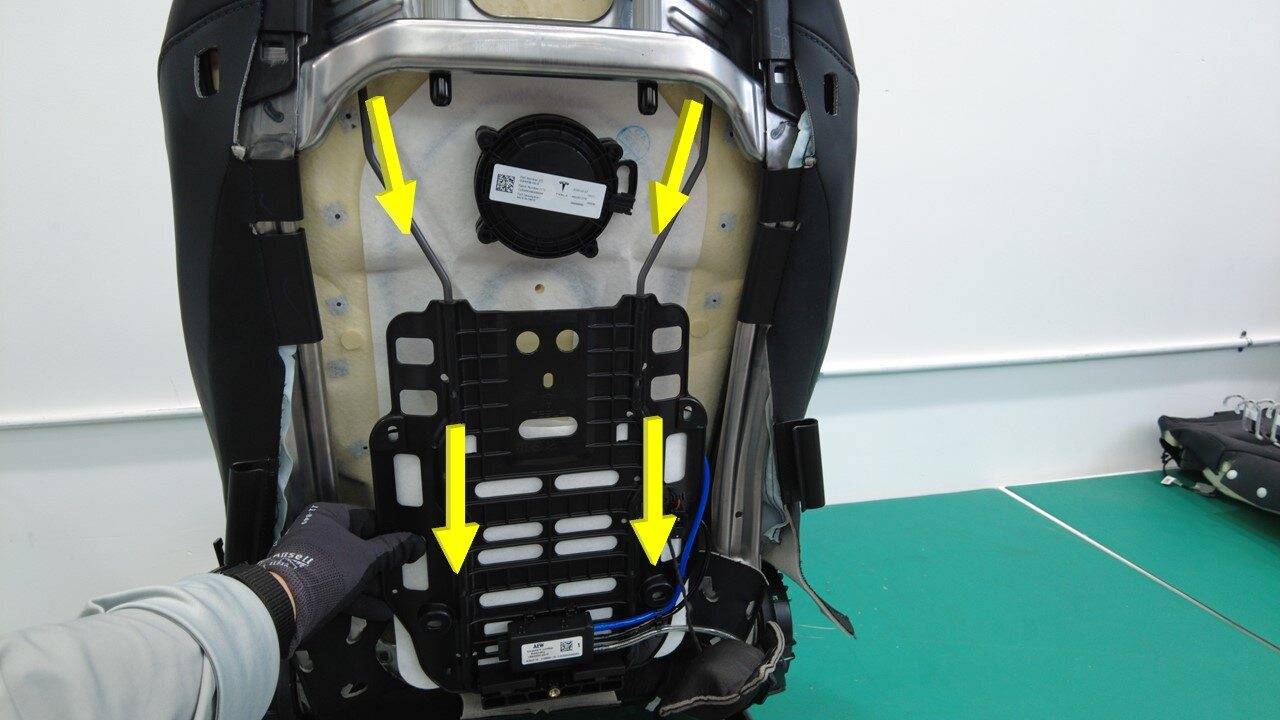

将腰托总成支柱滑入靠背框架顶部，向泡沫方向推入，再沿框架向下滑动，将底部卡到框架上。装回原固定螺栓，用10毫米套筒紧固5 Nm。

恢复腰托泵两定位夹，以及线束六夹子和锁片。依次连接腰托阀组与ECU、倾角调节电机、腰托泵、靠背通风扇，再连接外侧气囊和内侧气囊电气接头。恢复靠背饰板四固定件，挂回左右下角顶部翻片。完工检查建议：各接口可靠接合、线束固定及布置正确，未被腰托总成或框架夹住。

保护壳与头枕固定完整后再恢复低压

外壳先接两侧底部两卡子，再向上旋转，接合其余卡子；外壳装上后头枕柱将接合。挂回两系带，装回头枕框架机构两弹簧夹，确认机构完全就位。保护壳就位检查存在中文“轻轻拉动”与英文“Apply light pressure”的方向差异；未核实适用动作前，不执行方向性拉压检查，无法确认可靠接合时停止后续恢复，复核固定状态。

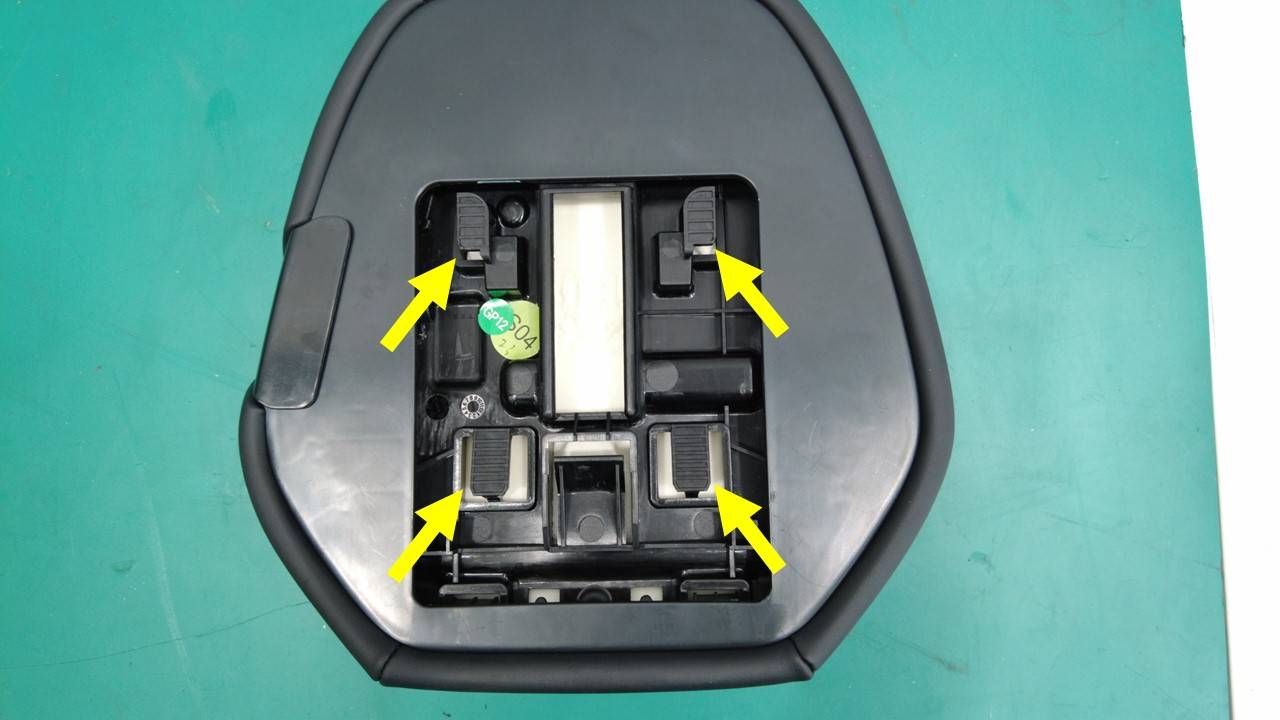

对齐头枕四凹槽与安装点，向下滑动固定。先连接FRL，再接低压电池连接器，将黑色连接器锁完全向内推入，最后推入绿色锁片。

将HEPA前缘置于储物单元下方，小心使后缘越过制动液储液罐，轻压右侧使密封件接合风管。清洗器软管不能夹在HEPA与车身之间，两颗固定螺栓各10 Nm，再装后部挡板。仅为访问而拆装原HEPA时，不计作滤清器更换记录。

更换后重新安装软件，并确认发行说明

保持左前车门打开、左前车窗降下。进入触摸屏Controls → Software，长按大写“MODEL”2秒后松开，输入“service”并确认，核对维护模式红色提示或红色边框。

在触摸屏进入Controls → Service Mode → Software Reinstall → Reinstall。重装完成后，确认触摸屏出现发行说明，这是原厂所列成功标志。再进入Controls → Service Mode → Exit Service Mode退出维护模式。若触摸屏无法操作，原厂列出Toolbox入口，应按对应维护模式资料处理，不能把未完成重装当作完成验收。

恢复车窗、座椅、温度控制、音频及充电等维修前状态，取出门撞销处毛巾并关闭车门。完工检查建议：核对腰托调节、通风、靠背控制表现，检查外壳、头枕及线束固定。若出现气囊警告、腰托不动作或异常噪声，停止交付并回查相应接头、线束固定、总成就位及软件重装结果，继续按实际诊断条件处理。

原厂资料及关联程序

车型与位置：配备HEPA滤清器的Model Y L，驾驶位电动腰托总成。实际核对日期：2026年10月28日。

• 中文原厂程序：座椅靠背 - 电动腰托 - 第一排座椅 - 左侧（Model Y L）（拆卸和更换）。
• 英文原厂程序：1st Row Power Lumbar Seatback - LH (Model YL) (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-D5CC7904-566E-45B0-A604-EC73DF2B376F。

以下资料用于核对必要前置及复装范围：

• 座椅靠背 - 电动腰托 - 第一排座椅 - 左侧（Model Y L）（拆卸和安装） / 1st Row Power Lumbar Seatback - LH (Model YL) (Remove and Install)：实际拆装、两侧气囊接头、六线束夹、两泵定位夹及一颗5 Nm；英文资料。
• 低压电源（断开和连接）（Modify） / LV Power (Disconnect and Connect) (Modify)：断电准备、锁片顺序、FRL及放电等待；恢复先FRL后低压电池；英文资料。
• 滤清器总成 - HEPA（拆卸和更换） / HEPA Filter Assembly (Remove and Replace)：所述HEPA访问路径的两颗10 Nm、制动液储液罐避让与软管防夹；英文资料。
• 前备箱挡板 - 后部（拆卸和更换） / Underhood Apron - Rear (Remove and Replace)：HEPA访问前的挡板固定与恢复；英文资料。
• 保护壳 - 座椅靠背 - 驾驶位座椅（Model Y L）（拆卸和更换） / Shell - Seat Back - Driver Seat (Model YL) (Remove and Replace)：头枕基座、外壳卡子、两弹簧夹、两系带及就位检查表述差异；英文资料。
• 头枕 - 第一排座椅（Model Y L）（拆卸和更换） / Headrest Pad Assembly - 1st Row Seat (Model YL) (Remove and Replace)：头枕背部锁片与四凹槽对位；英文资料。
• 软件重新安装 - 触摸屏 / Software Reinstall - Touchscreen：更换后重装路径及发行说明成功标志；英文资料。
• 维护模式 / Service Mode：触摸屏进入、退出维护模式与无法使用触摸屏时的Toolbox入口；英文资料。

图片及前置演示动画来自Tesla原厂维修手册。气囊接头、腰托或头枕固定不能可靠恢复时，先停止后续操作并复核实际连接；软件重装未出现成功标志时，继续查明原因，不省略该项更换要求。
