2024+ 特斯拉 Model 3 后排显示屏更换：五颗1 N·m新螺栓与连接测试

2024+ Model 3后排显示屏更换不是把旧屏拆下、新屏装上就结束。原厂把五颗屏幕固定螺栓列为更换件，并要求后端模块恢复后进行显示器连接测试和固件重新安装。只看到画面亮起，不能代替这两项收尾程序。

适用位置与五颗新螺栓

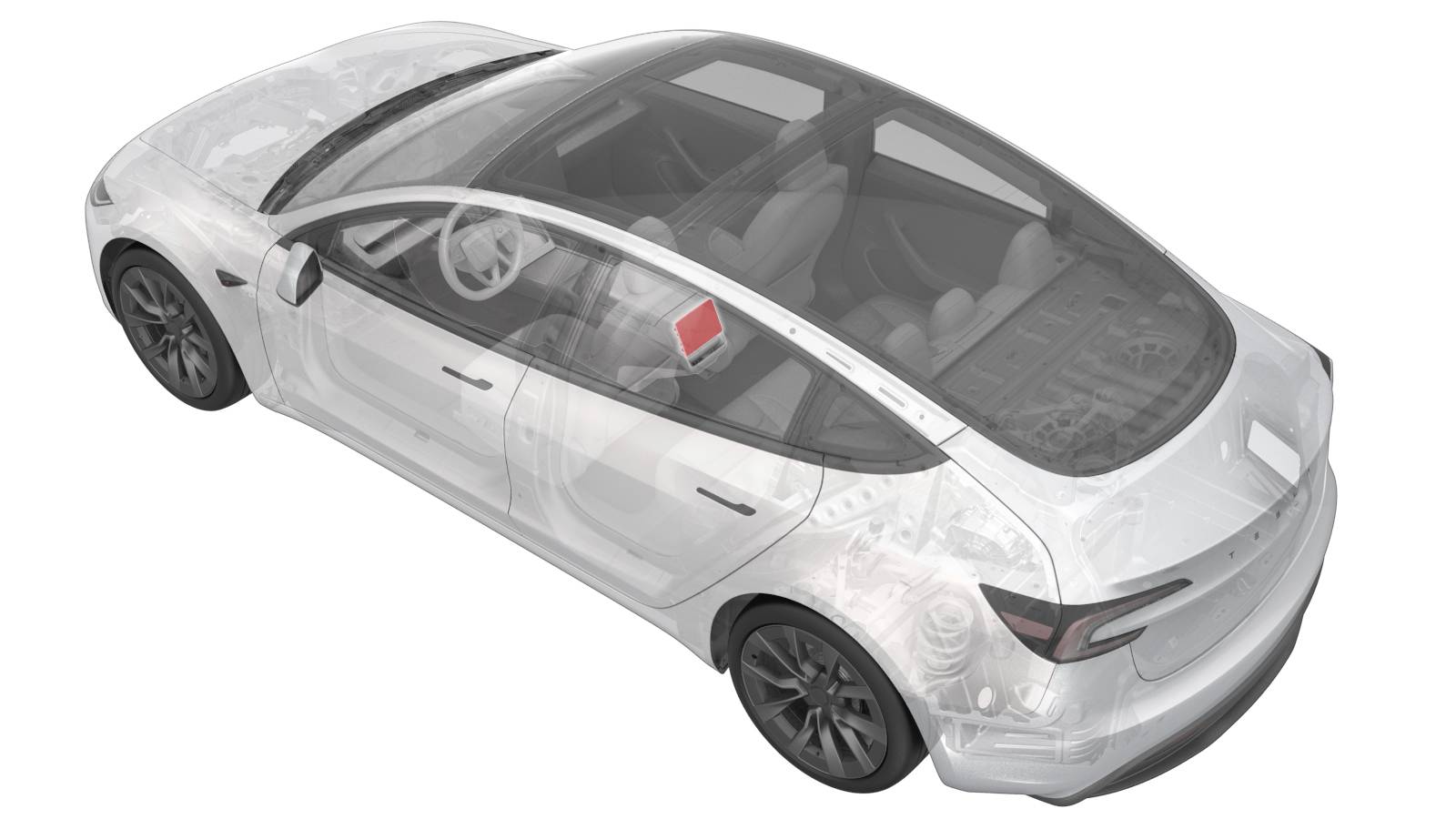

本文依据中文“显示屏 - 后（螺栓固定手机支架）”与英文Touchscreen - Rear条目，适用Model 3 2024+后排中控台显示屏。中文页面日期为2026年9月3日，英文为8月25日；两者校正代码2107010222、FRT 0.42，以及固定件和连接测试要求一致。应按实车配置核对引用的后端模块程序，不把手机托盘的固定方式当作显示屏螺栓规格。

五颗固定后显示器的螺栓需全部换新，原厂零件号1096312-00-C，使用T20工具，安装各1 N·m。这组螺栓与后端模块六颗可重复使用的固定螺钉，以及需更换的接地螺栓不是同一组，领料和紧固记录应分别核对。

先按关联程序取出后端模块总成

屏幕主程序要求先拆下后端模块总成，并特别说明无需把模块从总成上进一步拆开。关联程序先处理后端面板和左右后侧面板，抬起扶手，部分释放左右长条装饰件，使用充气袋取得后显示器紧固件的访问空间；这一步不是把整条装饰件强行拔下。

关联程序要求断开低压电池电源，再释放六颗模块固定螺钉、两个定位点和两个电气连接器；拆下并弃用接地线束固定螺栓。低压断开与恢复须完整执行VIN适用的原厂程序。涉及的饰板访问、接口位置和接地恢复不能由本文的屏幕紧固图替代。

以下为后端模块关联程序的补充演示，展示总成台架上的固定件与连接器操作。本屏幕更换程序明确无需继续拆开后端模块，不能因视频出现台架分解动作而扩大拆卸范围；视频也不能代替低压隔离、接地连接和各项文字步骤。

从总成上分离显示屏

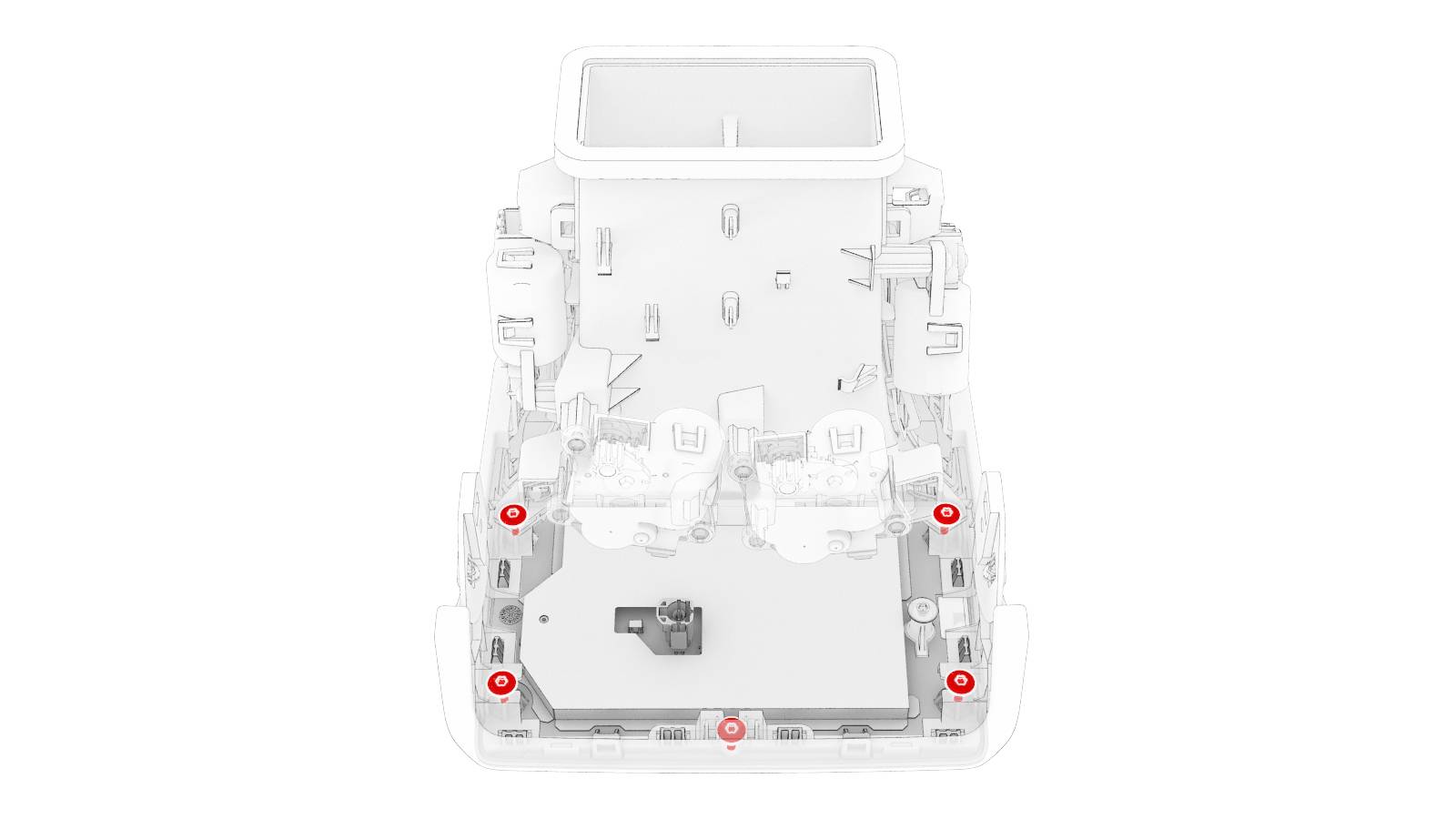

在后端模块总成已按程序取出后，拆下并弃用五颗后显示器固定螺栓，再分离显示屏。下图标出五处固定位置；图中的红色点用于识别螺栓，不表示可以跳过连接器和接地线束的断开步骤。

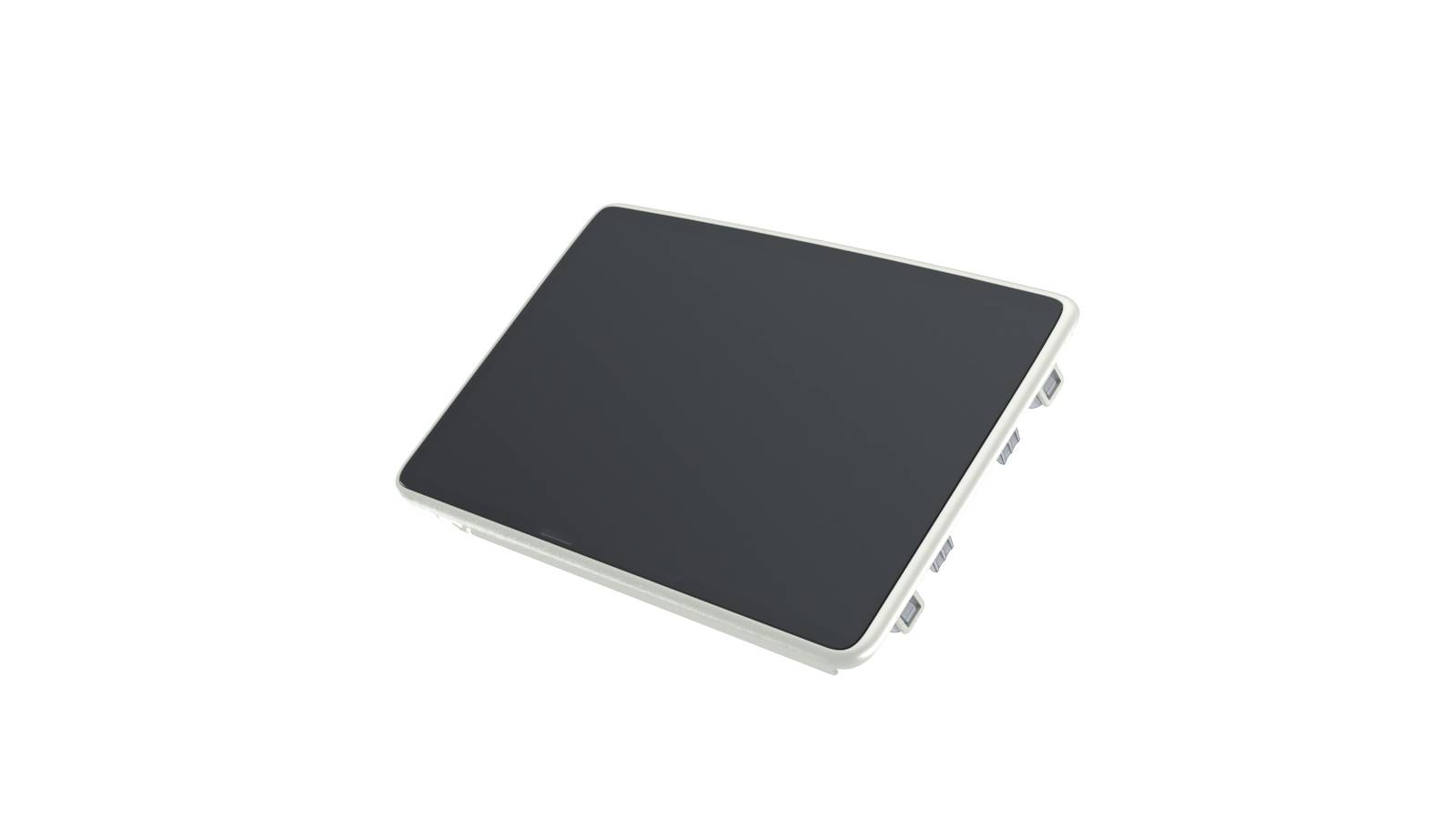

显示屏取下后检查安装支承和配合位置。不要用屏幕玻璃承受撬力，也不要沿用旧螺栓测试能否锁紧；即使旧件外观完整，原厂仍要求更换。

1 N·m复装，并恢复后端模块

将显示屏放回后端模块，装入五颗新螺栓并分别紧固至1 N·m。随后按关联程序恢复后端模块：使用新的接地螺栓并按其独立要求紧固，恢复两个电气连接器与定位点、六颗模块固定螺钉，移走充气袋，确认左右装饰件的导向锁片正确落位，再恢复扶手、低压电源和相邻面板。

不要把屏幕五颗螺栓的更换要求扩大到全部饰板紧固件，也不要因后端模块螺钉允许重复使用，就把同样做法用于显示屏或接地螺栓。

连接测试与固件重新安装

在装有Toolbox 3的笔记本电脑上建立本地连接。进入Actions，搜索PING-BASH_DISPLAY，选择同名例行程序；在Poppyseed Display Test Arg中选择rear，将timeout改为20，运行并等待结束。这里的rear用于指定后显示器，不能使用前屏参数代替。运行过程中按Toolbox提示处理，测试结果异常时先排查连接，不直接把亮屏当成通过。

断开笔记本电脑后，执行原厂“软件重新安装 - 触摸屏”程序。该页明确适用于锂电池、接触器闭合分支：启用维护模式，进入Software Reinstall，阅读提示后请求重新安装，再由Software页进入SOFTWARE UPDATE与INSTALL NOW；完成后以触摸屏出现发行说明确认成功，最后退出维护模式。实车菜单或适用条件不一致时，先查当前VIN与软件版本资料。

完工检查建议

核对五颗新屏幕螺栓、接地新螺栓与模块六颗螺钉的记录，确认屏幕落位、饰板无翘起和夹线，Toolbox连接测试已完成，固件重新安装有成功指示。再检查后屏触控和相关功能。画面显示、连接测试及固件完成应分别记录。

原厂资料及关联程序

适用车型与位置：Model 3 2024+，中控台后排显示屏。核对日期：2026年10月5日。

• 中文原厂程序：显示屏 - 后（螺栓固定手机支架）。
• 英文原厂程序：Touchscreen - Rear。
• 后端模块拆卸和安装：访问、连接器、接地及复装。
• 低压电源断开和连接：按VIN核对隔离与恢复。
• Toolbox连接和断开：本地连接及安全断开。
• 软件重新安装 - 触摸屏：完成条件及成功指示。
• 主资料编号：GUID-8621D652-B0FD-431C-9511-E34BFF703F0F。

步骤图片来自显示屏原厂页，补充视频来自其直接引用的后端模块程序。关联程序负责总成访问、电源隔离与接地恢复；Toolbox和固件程序负责软件收尾。实际配置与标题或图片不一致时，先核对适用分支。
