特斯拉 Model Y L 无线充电板拆装：四加三螺钉、两层卡接与1.2 Nm

Model Y L中控台无线充电板拆装包含两个层级：一是手机托盘和充电模块总成与中控台的连接，二是充电模块与托盘之间的连接。两层都有螺钉和卡接，不能把“四颗外部螺钉”当成模块已经可以直接取下的依据。

适用范围与固定参数

本文对应Model Y L无线充电板拆卸和安装，原厂校正代码15190200701。总成与中控台之间四颗螺钉、模块与托盘之间三颗螺钉，复装均为1.2 Nm，推荐T20钻头及0.10–2.0 Nm数字扭矩螺丝刀。表列螺钉可重复使用，仍需检查紧固件和安装位置有无损伤。

先释放外围饰板，保护滑门盖板

前置是拆下手机托盘外围饰板。其独立资料要求用塑料饰板工具先释放底部，再解除六个卡子和六个锁片；操作时注意不要损坏滑门盖板。外围饰板的六卡子六锁片，与托盘总成本身的两卡子六锁片要分开辨认。

四螺钉拆下后，线束仍须单独解除

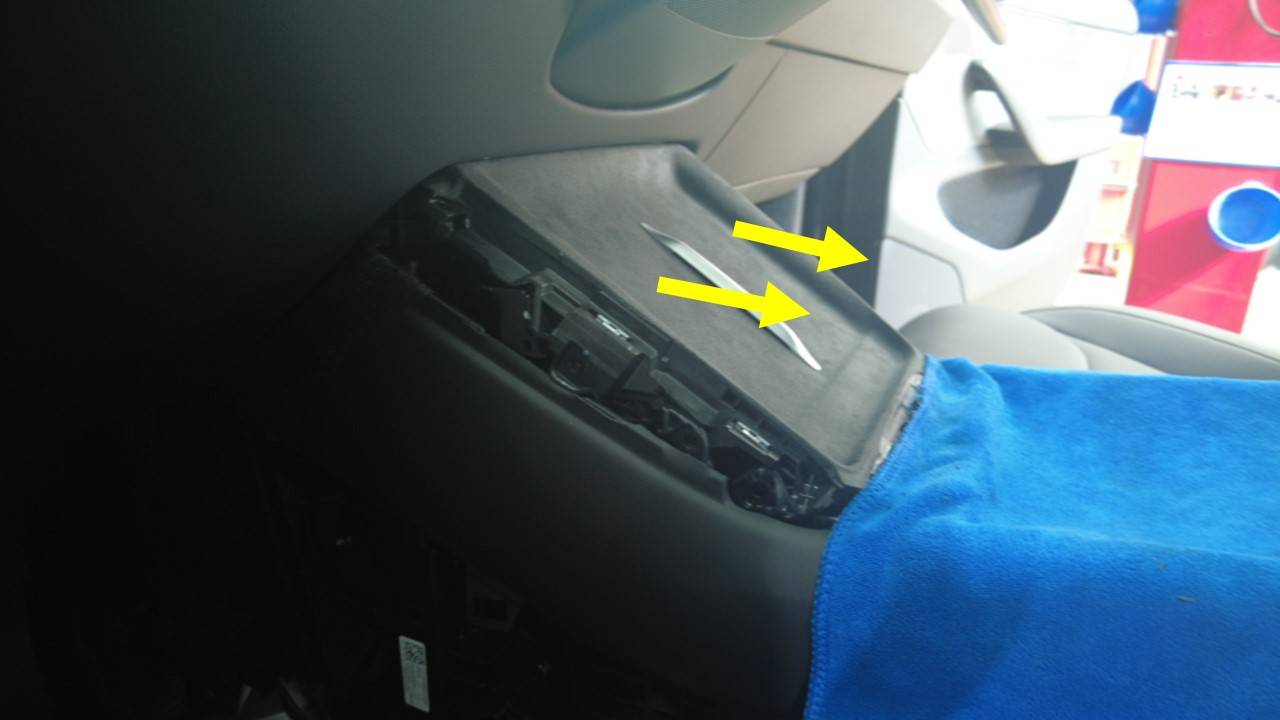

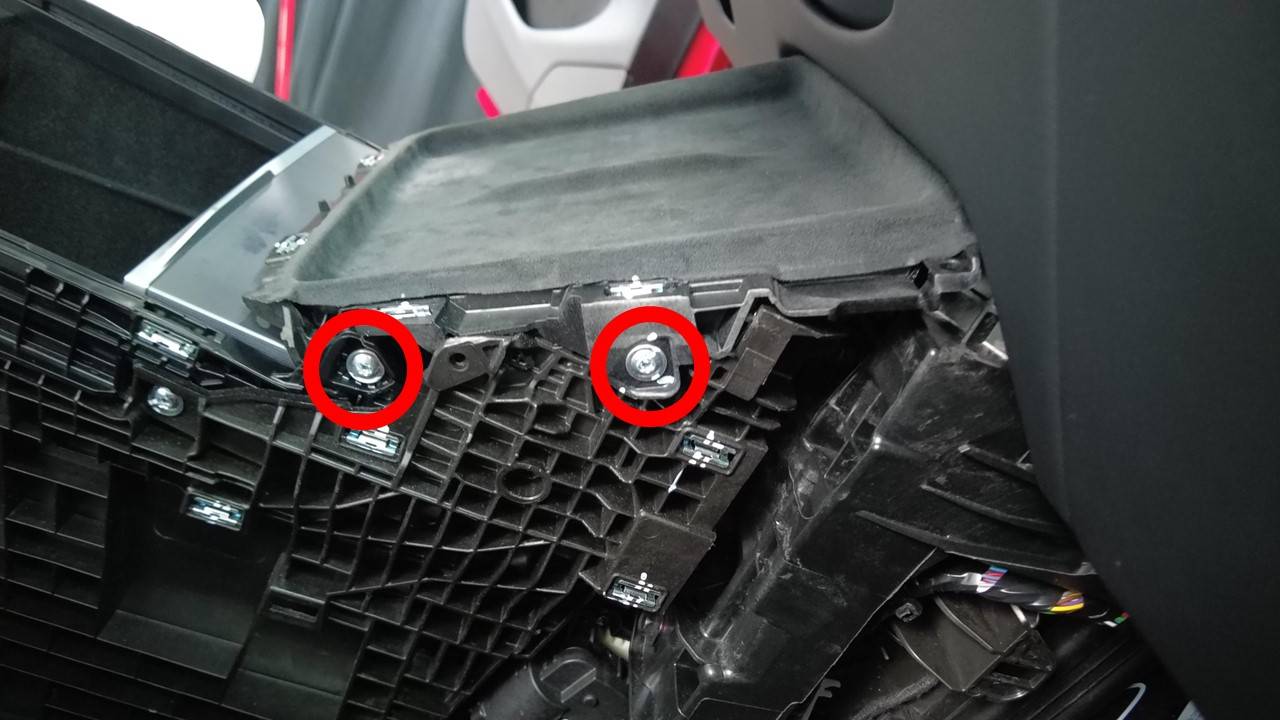

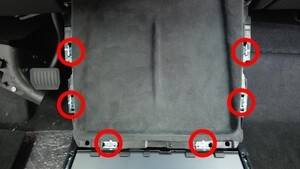

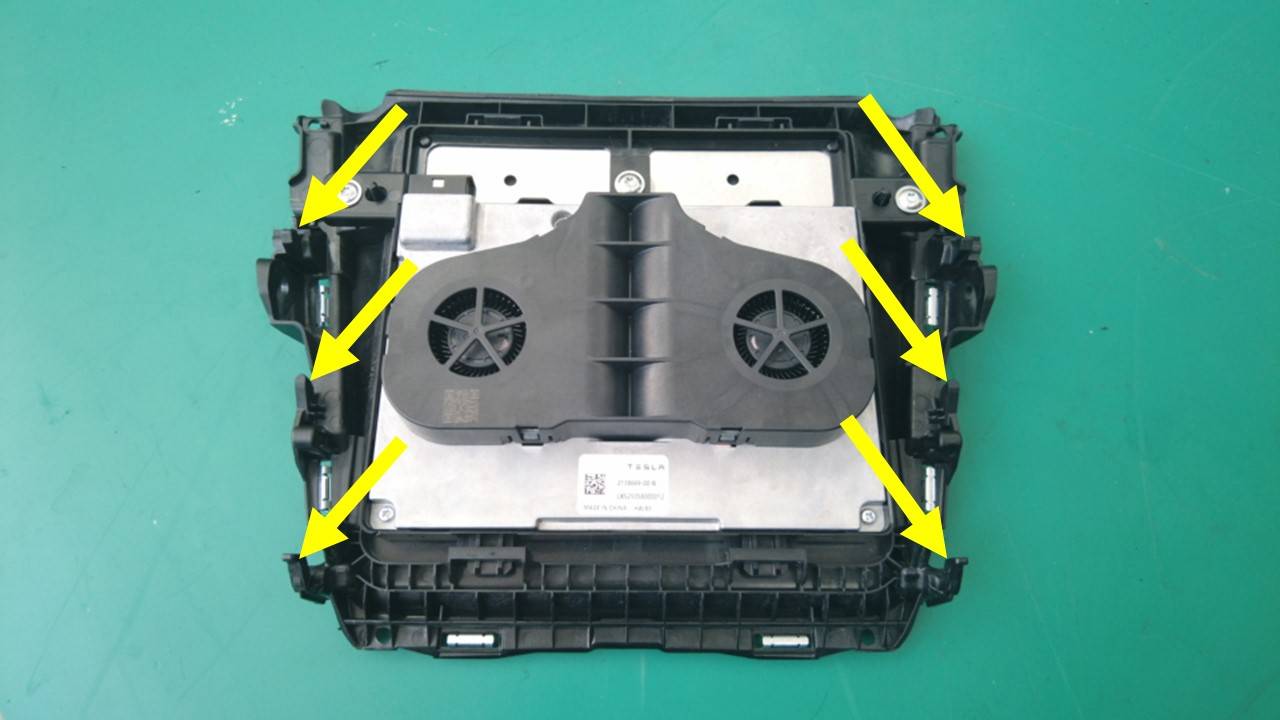

拆下托盘总成与中控台之间的四颗螺钉。滑门盖板上铺好毛巾，将小号螺丝刀插入原厂图示接口凹槽，轻轻向后撬动，释放两个卡子，再解除六个锁片。控制总成移动量，不能完全拉离，因为线束仍处于连接状态。

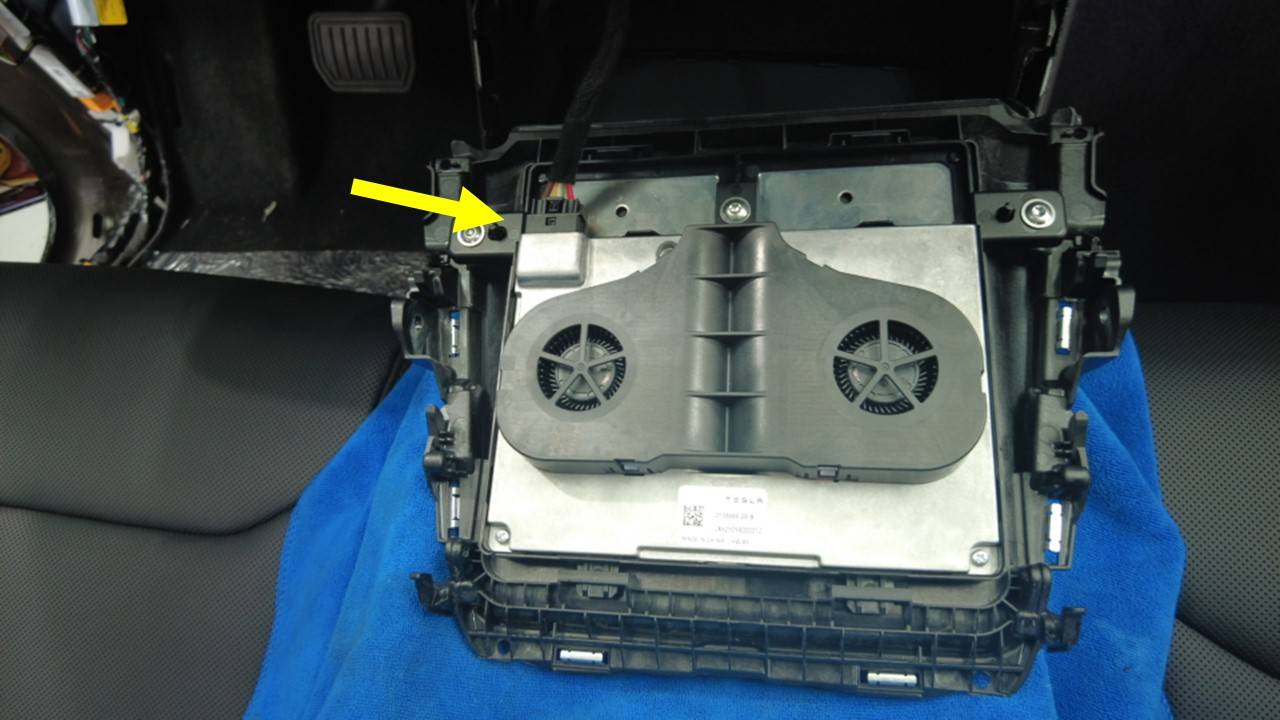

托稳总成后断开感应式充电模块电气连接器，才把托盘和充电模块总成完全移出。切勿通过拉动线束取得拆装空间。

三螺钉与顶部双锁片属于模块固定

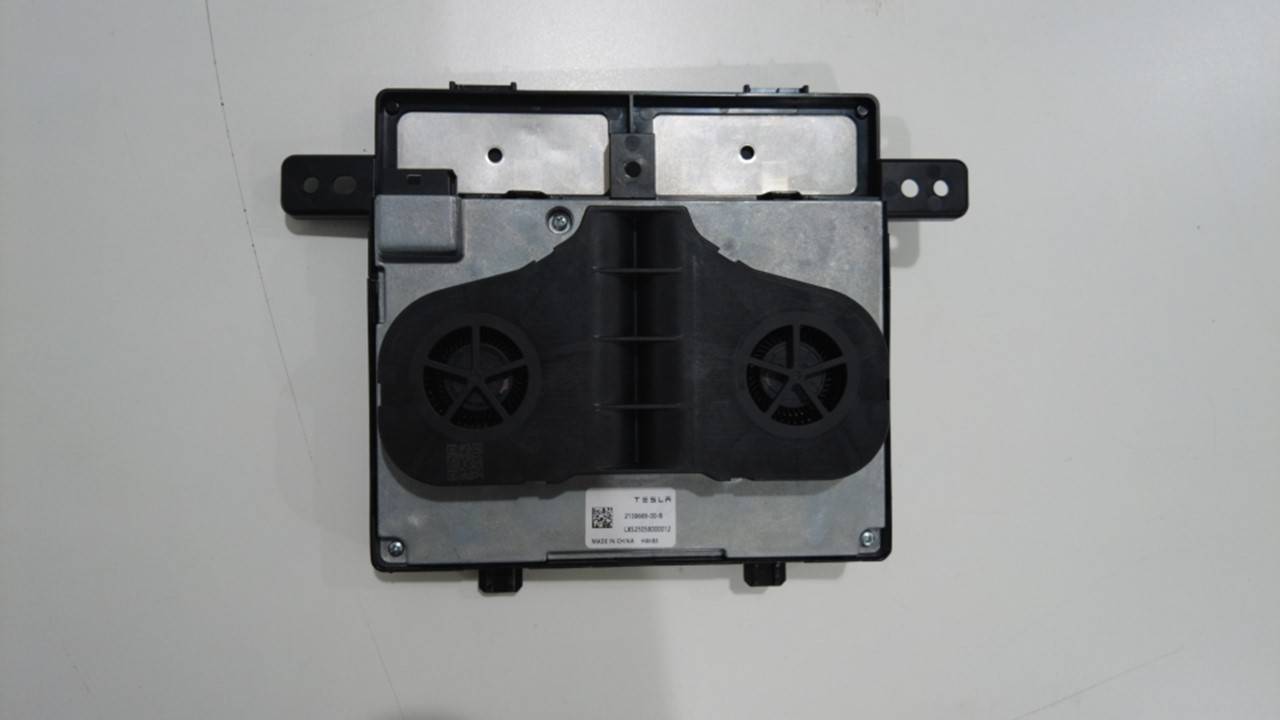

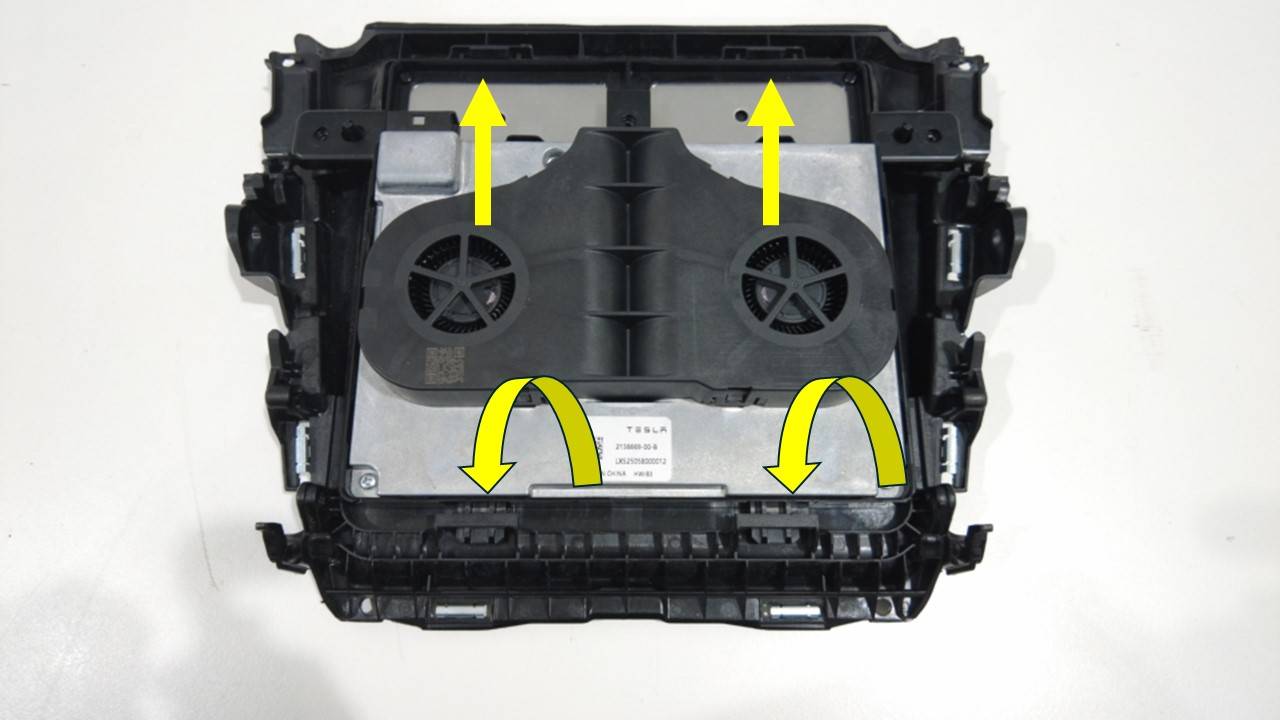

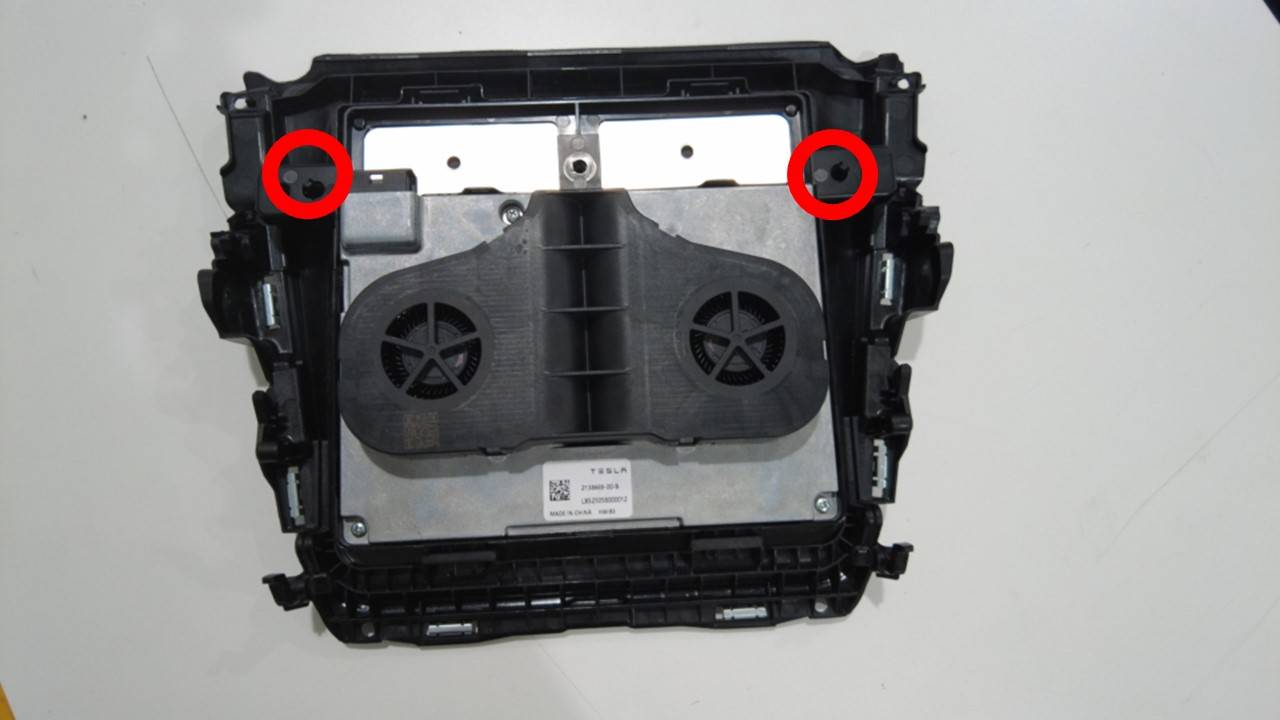

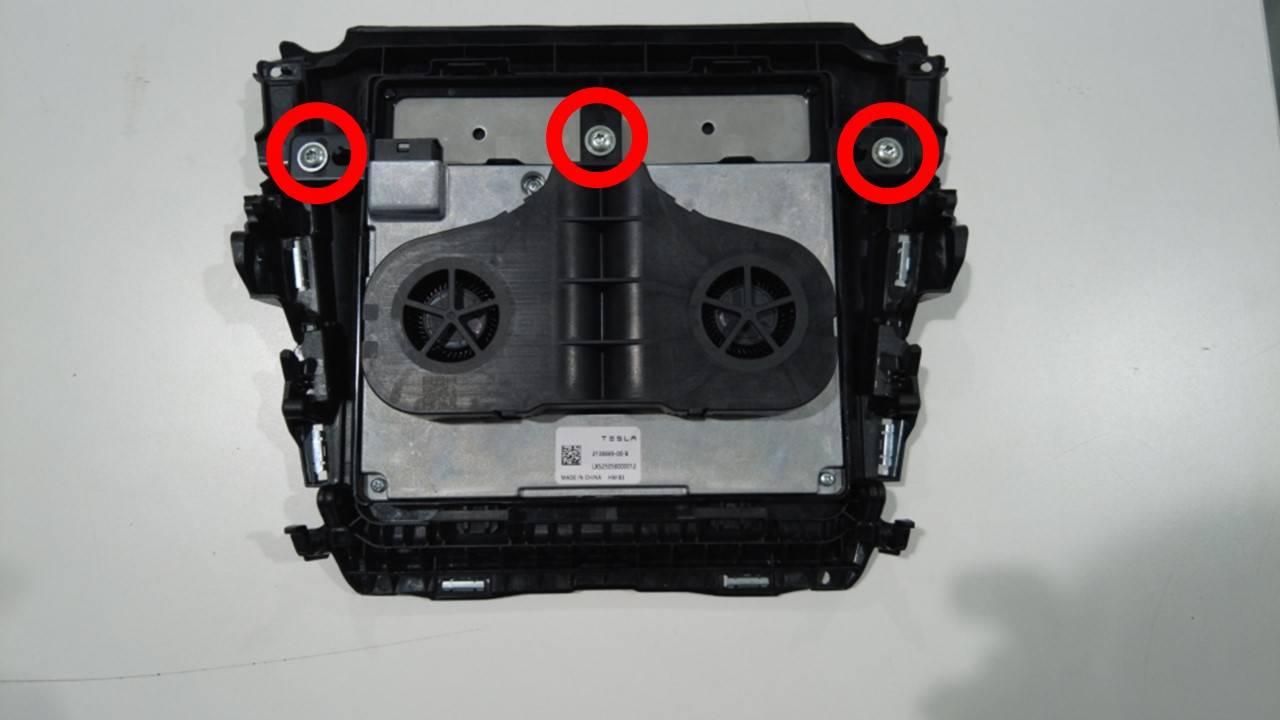

拆下充电模块与手机托盘之间的三颗螺钉，释放模块顶部两个锁片，再把模块向上倾斜，从托盘取出。锁片没有释放时，不要靠增加倾斜力硬拉。

恢复定位、卡接和电气连接的顺序

先将模块滑入托盘的固定销和定位夹，完全接合顶部两个锁片，再安装三颗螺钉，分别按1.2 Nm紧固。随后连接模块电气连接器，恢复托盘总成的六锁片和两卡子，取走保护毛巾，再安装总成四颗螺钉，分别按1.2 Nm紧固，最后恢复外围饰板。

完工检查建议

检查托盘及外围饰板贴合，卡接无松脱，滑门盖板开闭不被阻挡；检查连接器及线束没有被夹在托盘边缘。用兼容设备检查充电识别与充电状态。若充电仍异常，回查连接器、线束和模块适配条件，不以反复拆撬饰板代替电气诊断。

原厂资料及关联程序

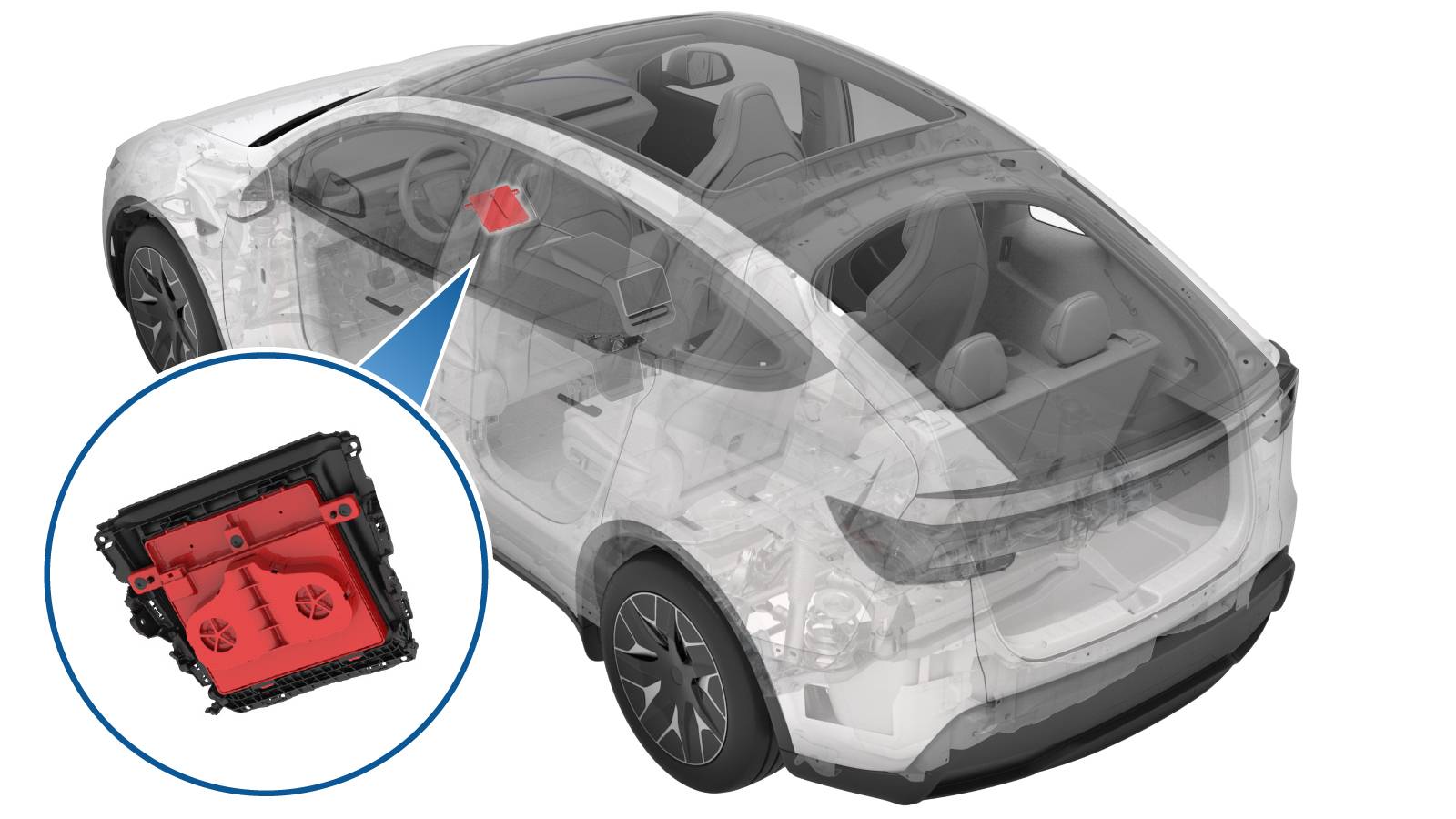

车型与位置：Model Y L，中控台前部手机托盘和感应式充电模块。实际核对日期：2026年10月27日。

• 中文原厂程序：无线充电板 - 中控台（Model Y L）（拆卸和安装）。
• 英文原厂程序：Wireless Power Control - Center Console (Model YL) (Remove and Install)。
• 原厂资料编号（GUID）：GUID-9B6C5DE7-F365-480A-8996-DA44D108755B。

以下资料用于核对必要前置及复装范围：

• 外围 - 手机托盘 - 中控台（拆卸和更换）：确认从底部释放、六卡子六锁片与滑门盖板保护要求；英文资料。

外围饰板资料的中英文收尾车窗动作文字不同，该差异不用于判断托盘是否固定完成；饰板固定仍按卡子及锁片逐项核对。图片来自Tesla原厂维修资料。

若实车托盘背面固定点或线束接口与图示不同，应先核对中控台版本；本文不能用于推断其他版本充电器的适配性。
