奔驰C218仪表总成拆装：仪表台饰板、固定释放与插头锁止

C218仪表总成的拆卸路径涉及仪表台装饰条、侧部覆盖和中央区域部件。未按顺序释放长条饰板及隐藏固定时，容易损坏木饰板或仪表罩。

开始拆卸前应记录仪表显示、指针和警告信息，并先判断供电、保险丝和网络通信是否正常。

一、确认故障并保护仪表台表面

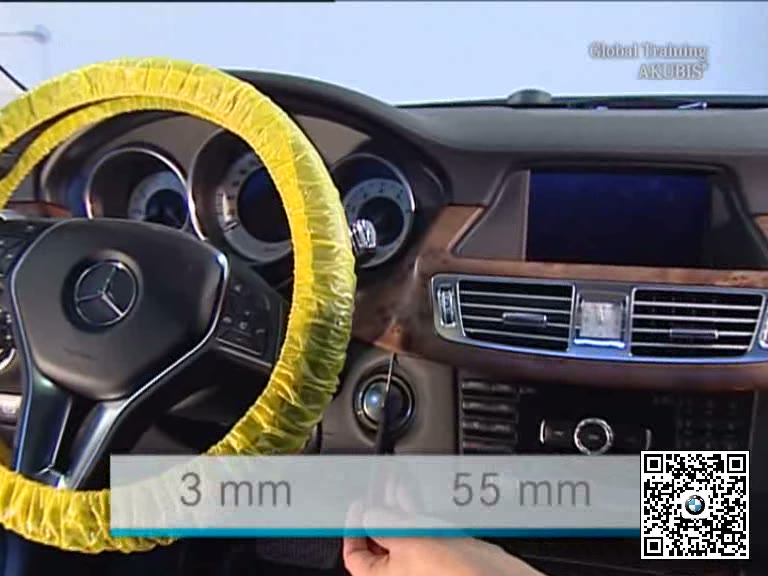

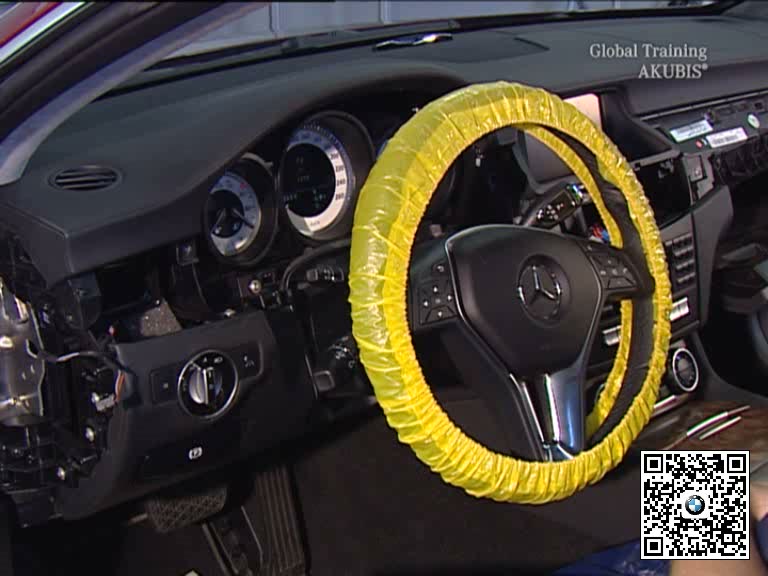

读取仪表和网关故障，检查指针、显示、照明及警告灯。关闭点火开关，保护方向盘、仪表透明罩和中控装饰表面。

二、释放侧部覆盖和中央装饰条

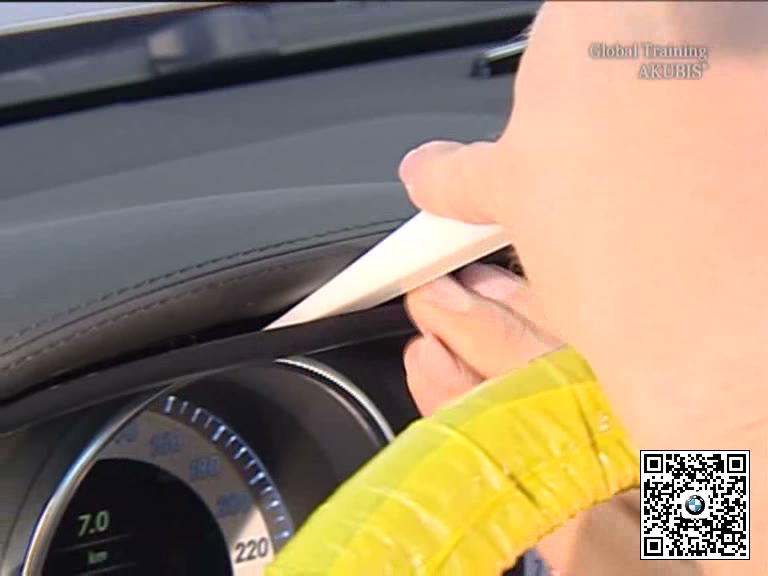

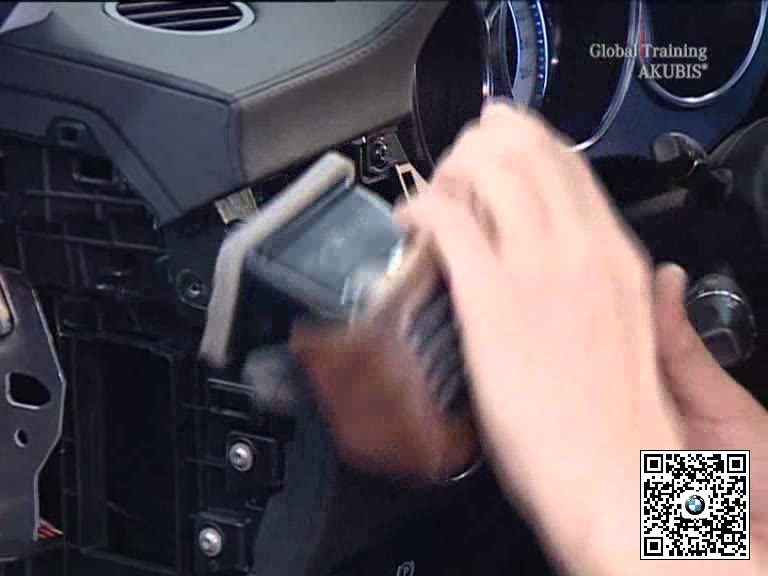

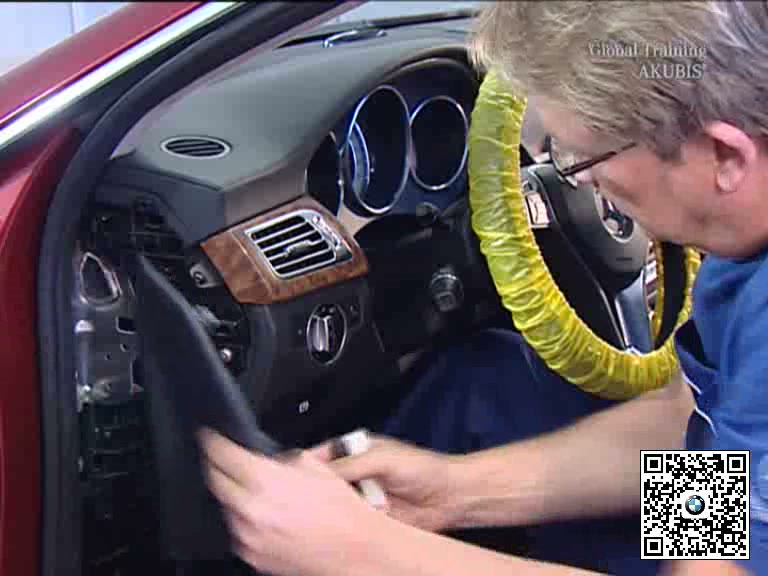

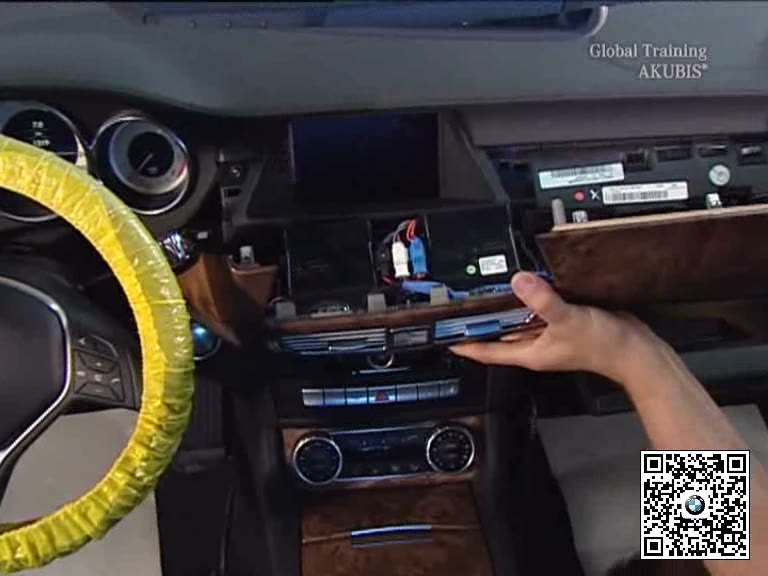

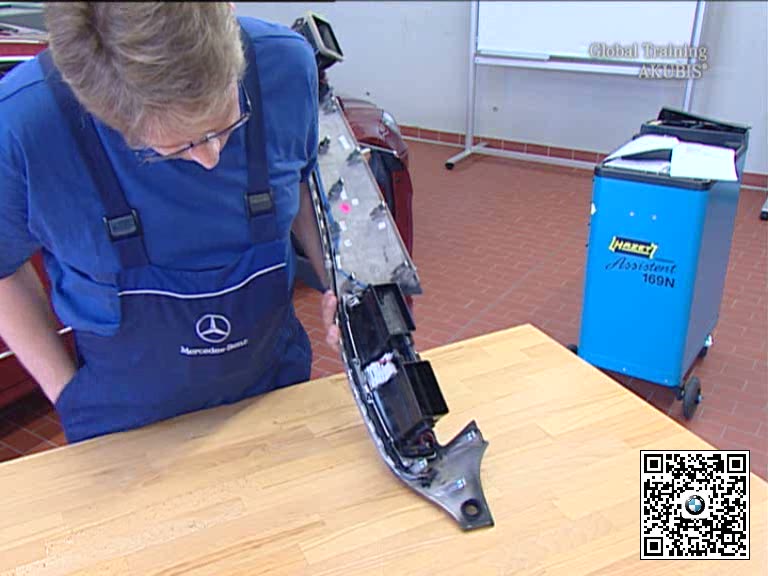

从规定位置拆开仪表台侧盖及中央长条饰板，依次处理出风口或相邻开关连接。较长饰板应双手托持，避免弯折。

三、拆除固定并断开仪表插头

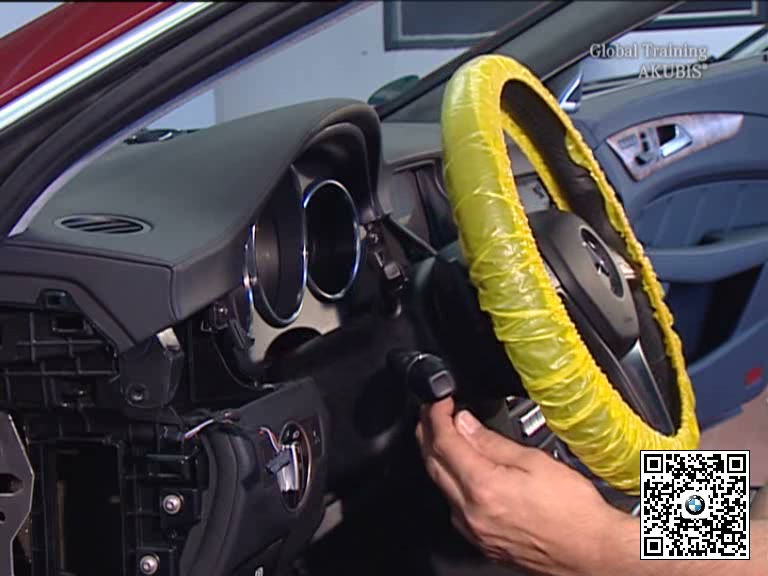

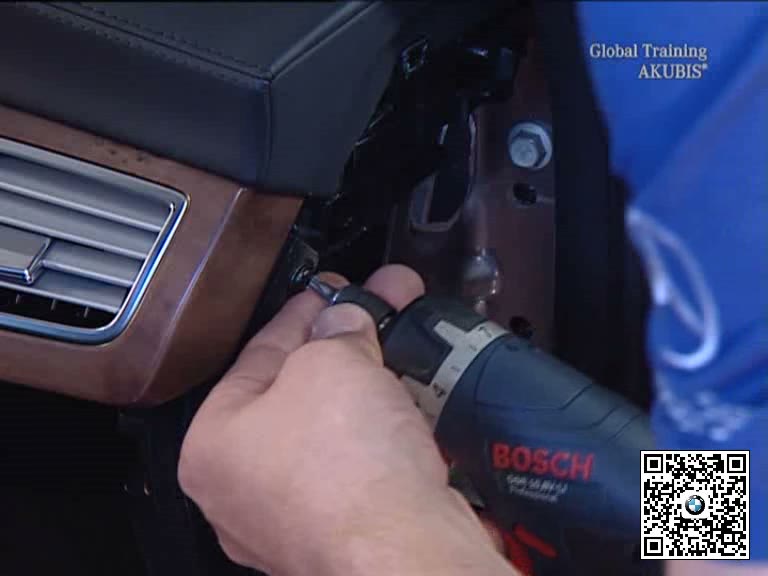

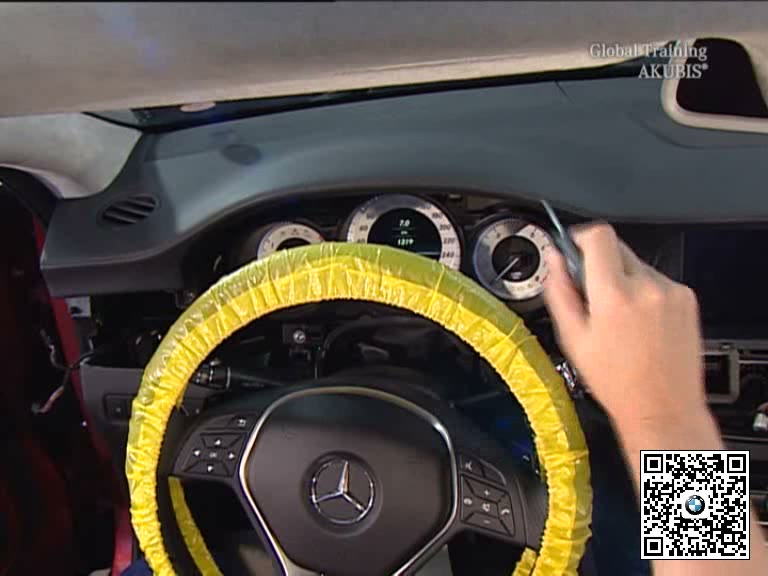

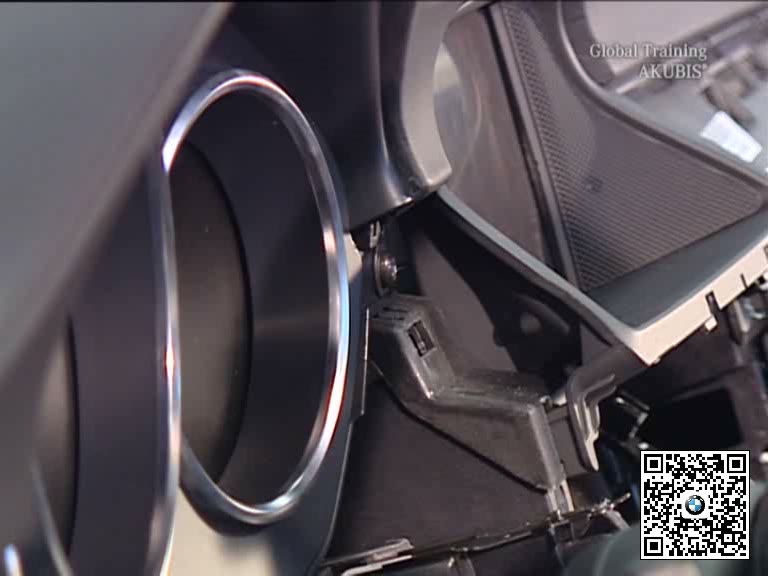

在固定点完全暴露后拆下仪表紧固件，托住总成向外移动。解开背部插头锁杆或二次锁，检查端子和线束是否松动。

四、装复并检查仪表全部显示

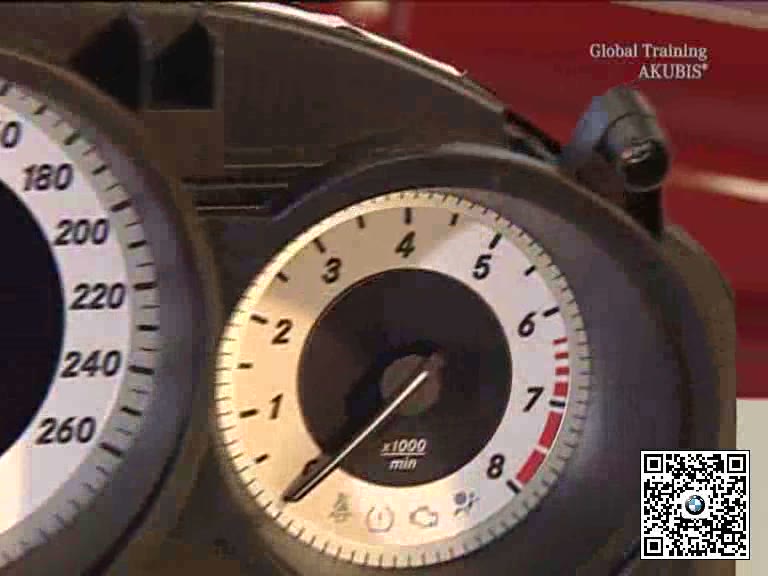

接回插头并将仪表准确放入定位，依次恢复饰板、出风口和侧盖。接通点火后检查自检、里程、指针、照明、警告信息和故障存储。

五、完工检查要点

• 仪表故障已与供电和网络问题区分。
• 长条饰板和透明罩得到保护。
• 仪表插头锁杆已完全闭合。
• 装复后自检、显示和警告功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
