奔驰针对变速箱 722.9 上的小油痕采取的操作步骤 (Refer to GI27.55-P-058816 )：LI27.55-P-059008

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

• 变速箱油管接口

• 变速箱油底壳

• 变矩器和变速箱外壳之间的接缝

部

助油泵（代码 B03）

二、原通告列出的可能原因

附件

文件 描述

Beispielbilder zur möglichen geringen Undichtigkeit des

Radialwellendichtrings der Primärpumpe.pdf

示例图

Example pictures of the possible small oil leakage at the

sealing ring of the primary oil pump.pdf

示例图

三、检查与补救步骤

见附录中的诊断树。

初级泵径向轴密封环的截止点：

• 722.9xx-05-469.510（序号为 722.9xx-04-xxx.xxx 的变速箱也在截止点前）

• 722.9xx-07-738.889

• 722.9xx-10-098.850

提示：

对于 AMG 车（变速箱型号 722.905、722.907、722.909、722.930、722.931、722.932 或 722.971），请不要执行诊

断树，创建 TIPS 案例。

附件

文件 描述

Diagnosebaum Vorgehensweise bei geringen Ölspuren

am NAG2_NAG2i.pdf

诊断树

Fault tree procedure with small oil traces at the NAG2_

NAG2i.pdf

诊断树

四、零件、操作与WIS参考

操作号与损坏代码

容 时间 损坏代码 提示

27102 04 初级泵径向轴密封环泄漏

27049 ** 自动变速箱油无法鉴定

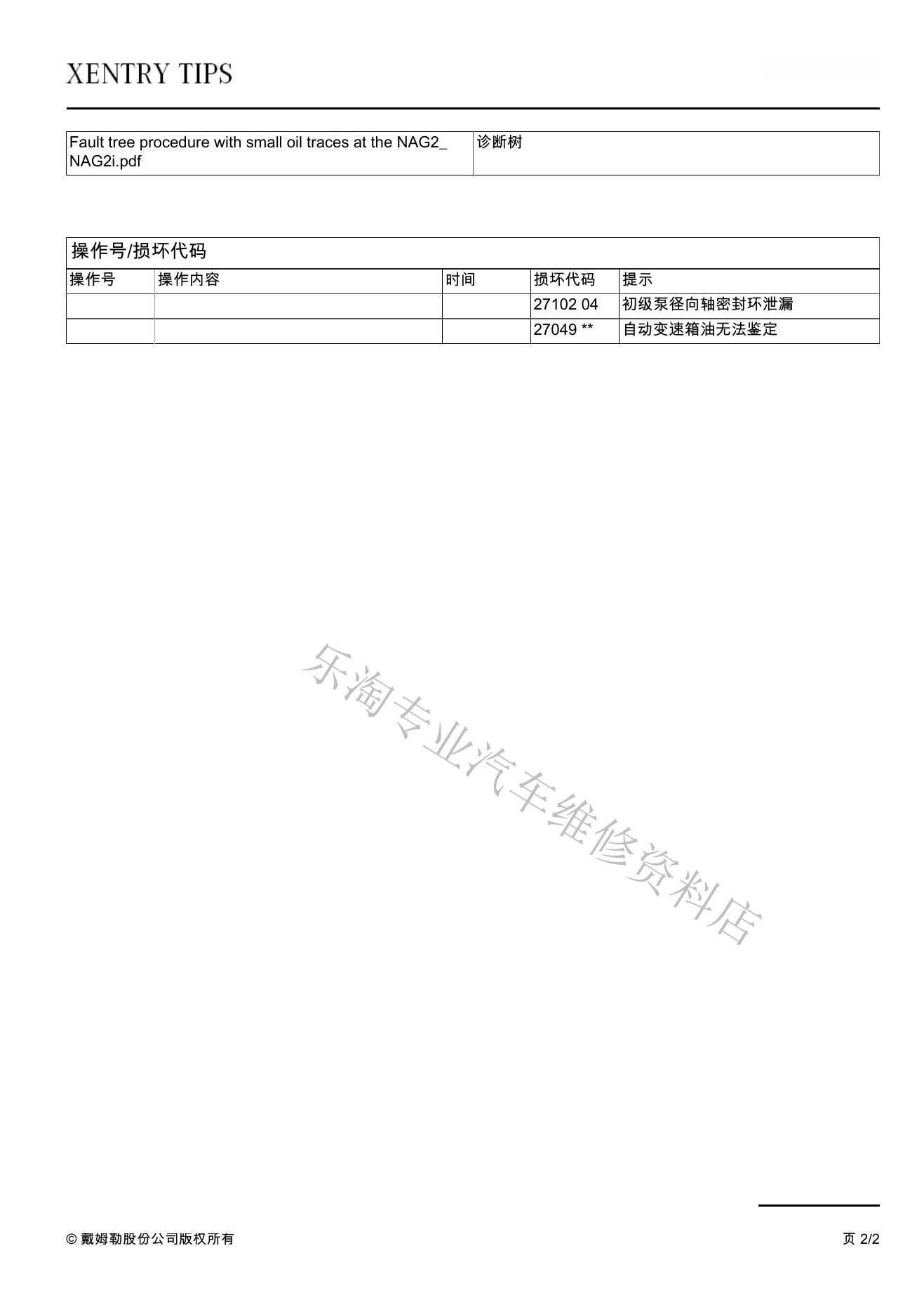

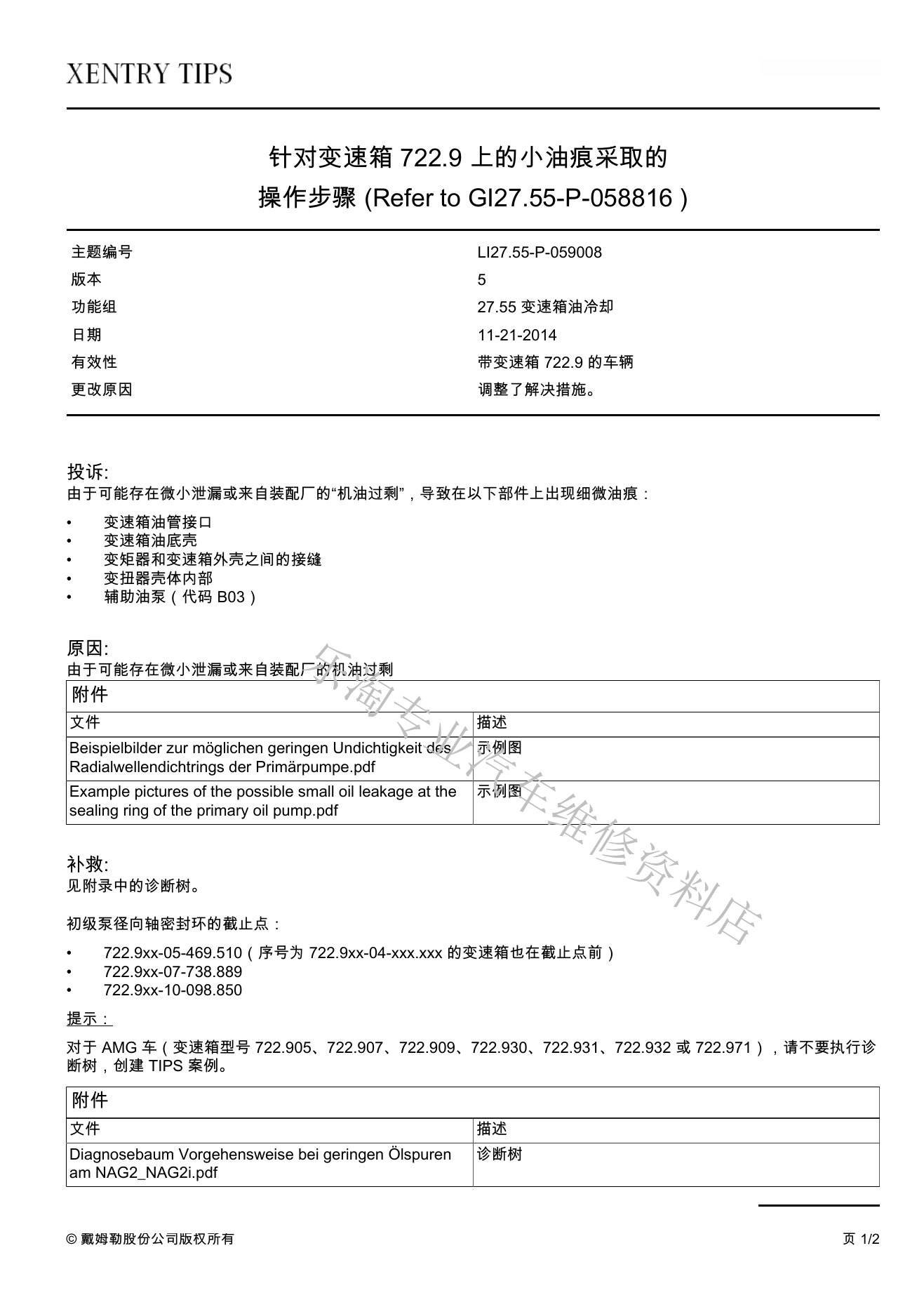

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
