奔驰W204中央显示屏拆装：仪表台饰板、固定点与视频插头

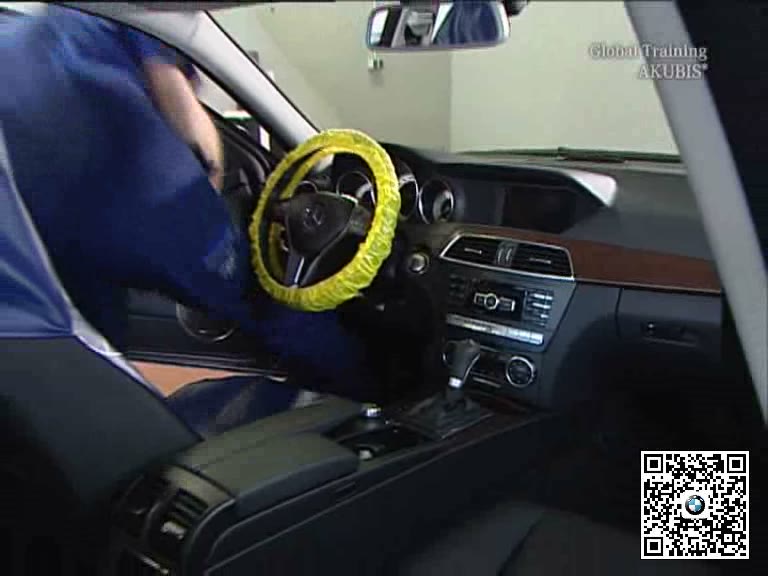

W204中央显示屏位于仪表台上部，拆卸需要先释放中控长条饰板和中央出风口区域。屏幕黑屏也可能来自主机、供电或视频线路，不能只凭现象更换显示屏。

拆卸过程中应保护屏幕表面和仪表台软质覆盖，连接插头不可直接拉拽导线。

一、确认显示故障和信号来源

检查屏幕是否完全黑屏、间歇显示或仅缺少部分功能，读取主机及显示相关故障。确认供电、通信和主机输出后再进行拆卸。

二、释放中控饰板和出风口区域

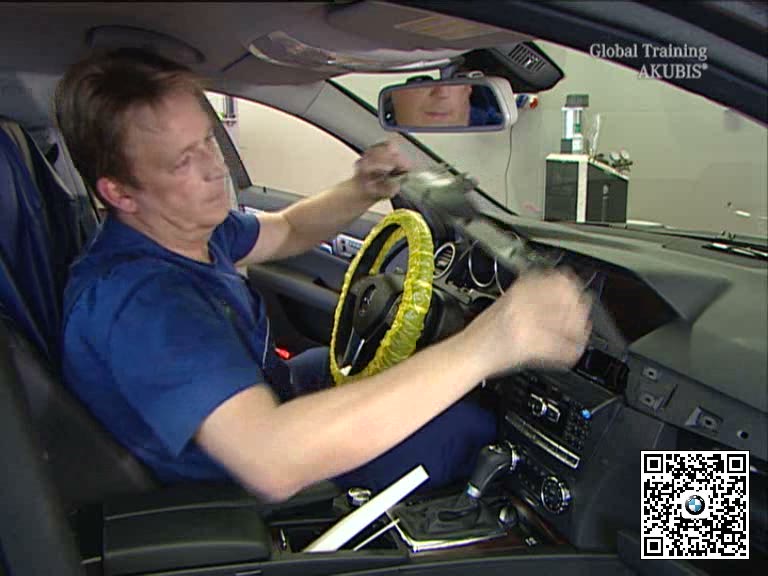

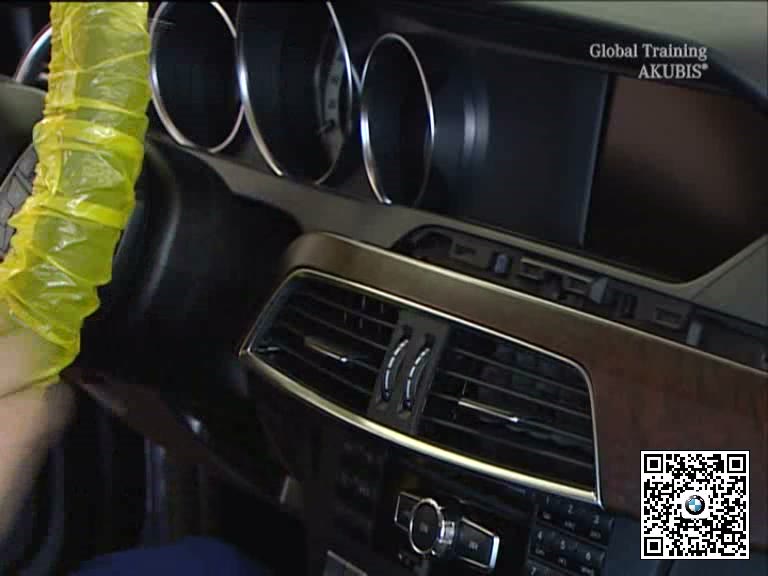

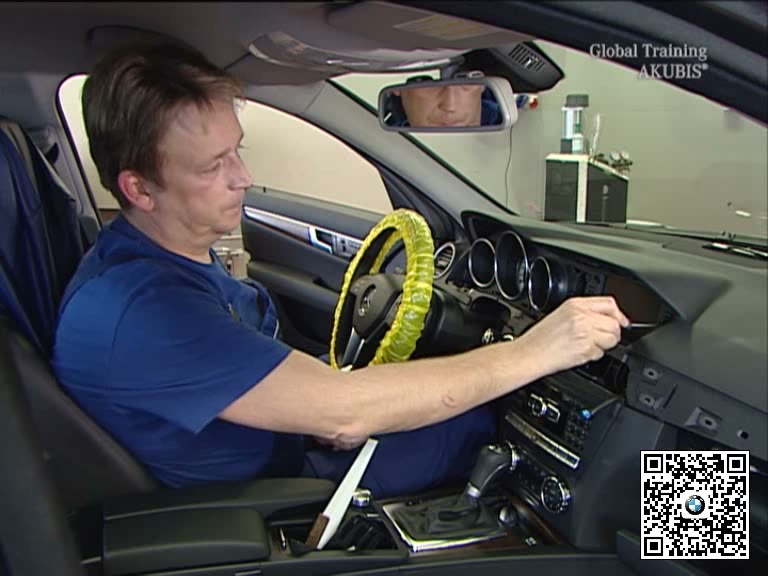

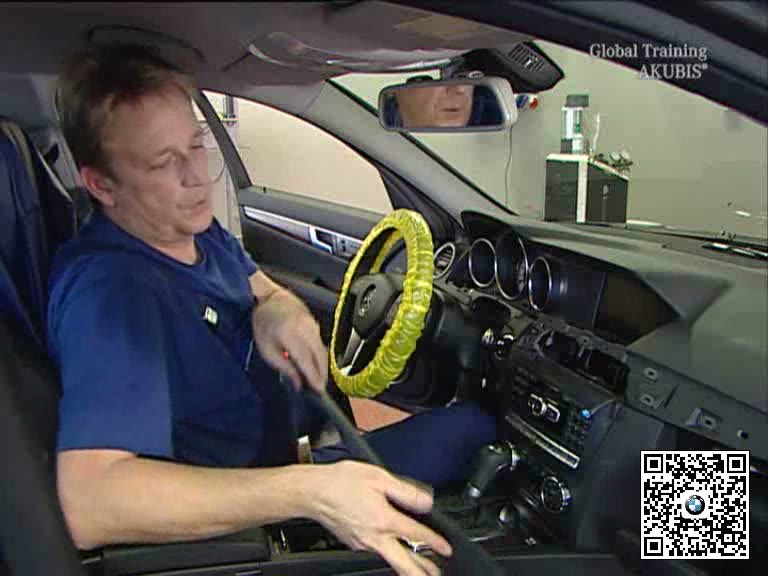

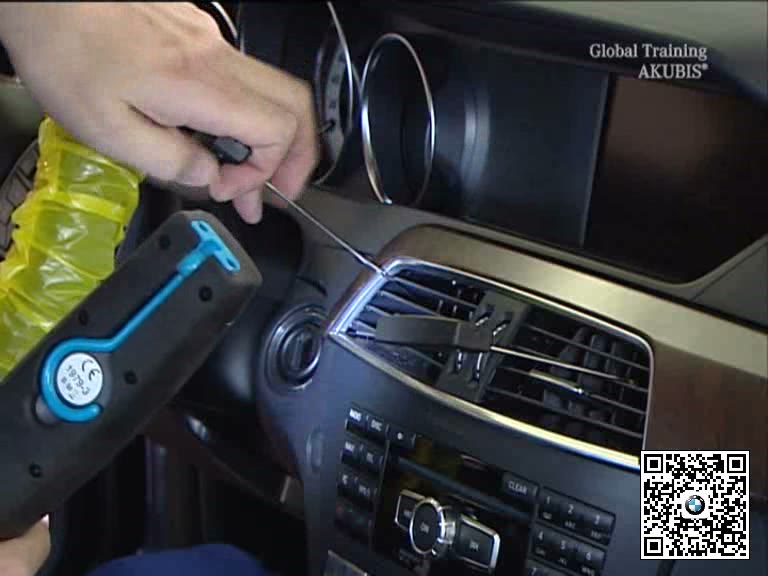

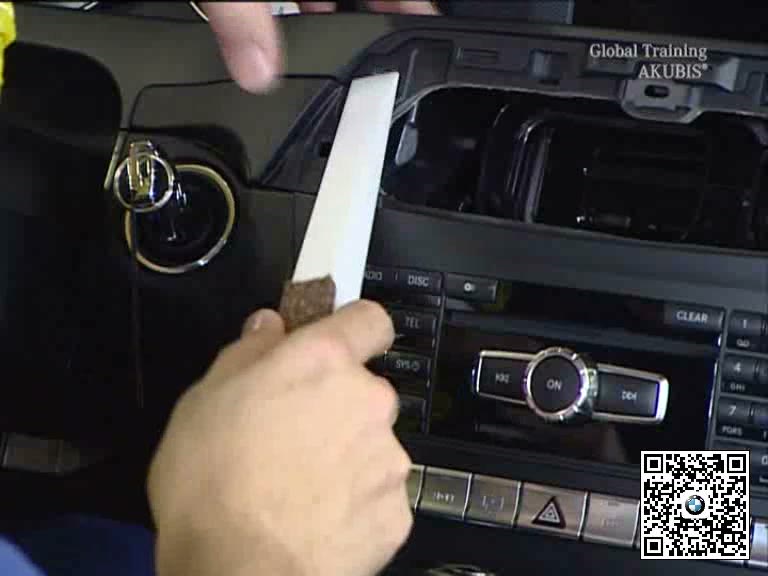

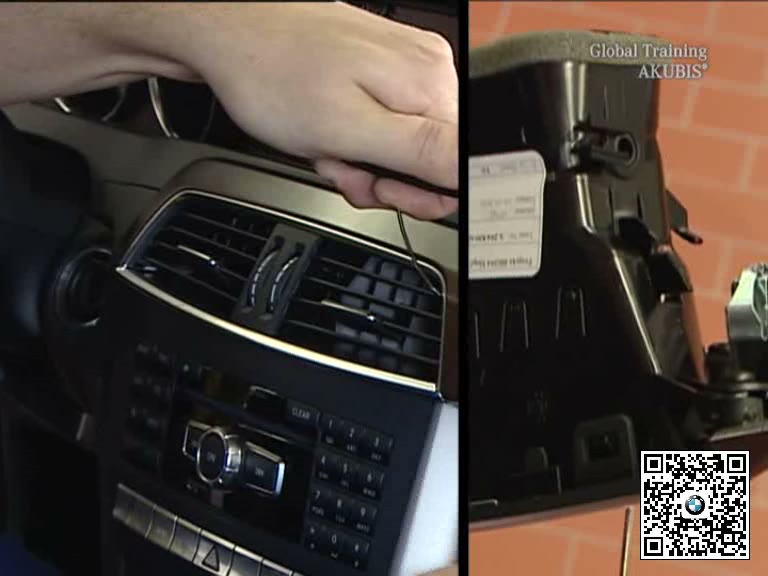

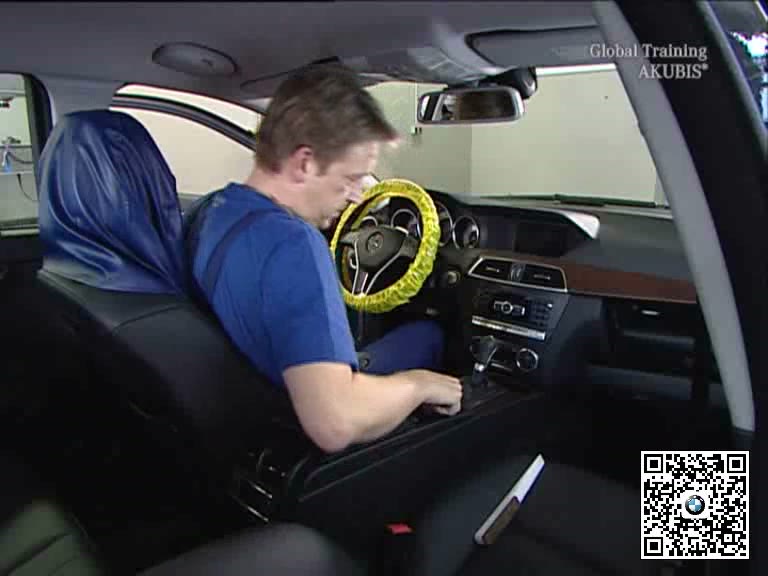

关闭点火开关，从规定位置逐段松开仪表台装饰条和中央出风口覆盖。断开适用的开关连接，并保护长条饰板不受扭曲。

三、拆下显示屏并解锁背部插头

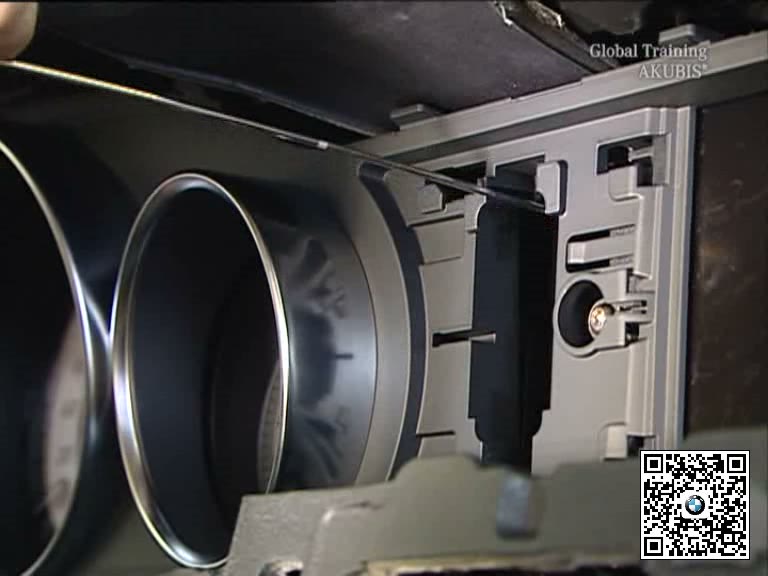

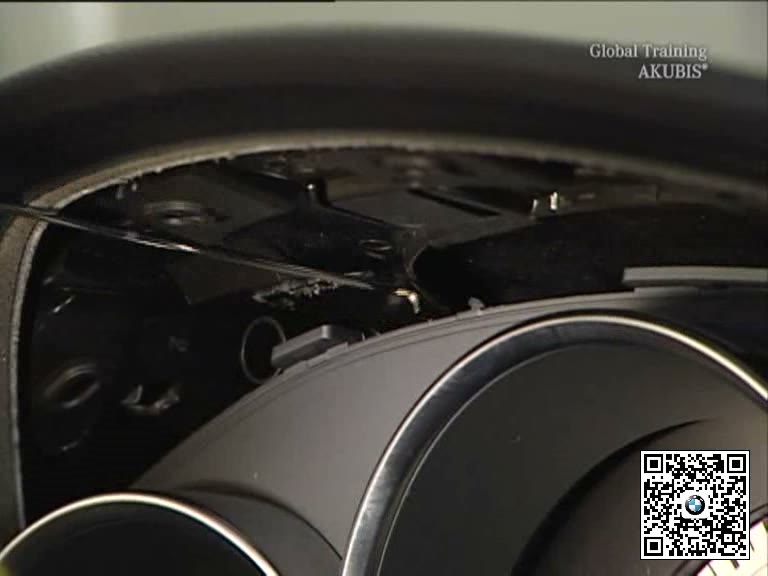

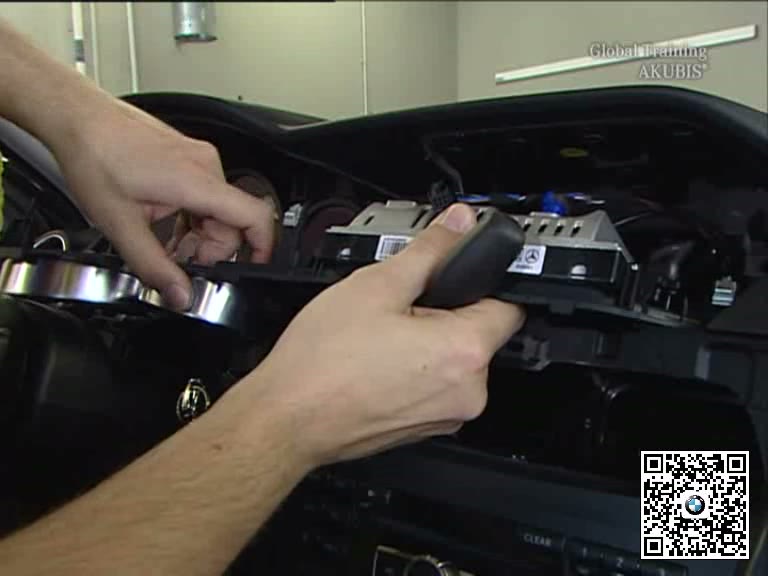

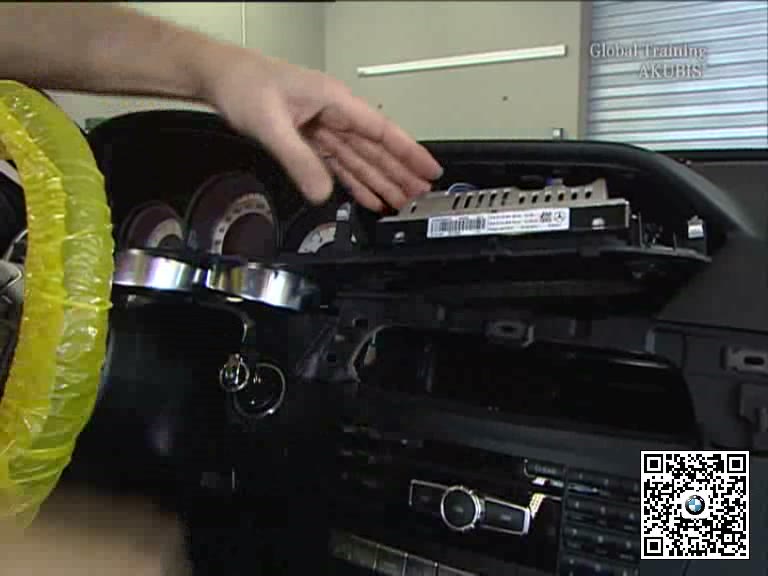

拆除屏幕周围覆盖及固定件，托住屏幕总成平稳向外移动。按锁止结构断开视频和电源插头，检查插针与线束是否受压。

四、装复并复查图像与控制功能

接回插头并确认锁止，将屏幕准确固定后恢复出风口和饰板。接通系统后检查启动画面、菜单、亮度和各音响导航界面，并复查故障。

五、完工检查要点

• 黑屏问题已与主机和供电故障区分。
• 仪表台长条饰板受到保护。
• 视频及电源插头锁止正确。
• 装复后图像、菜单和亮度控制正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
