摘要依据奔驰W245 B级小改款培训资料，剔除2张纯空白页并保留140张有效原资料页，整理M266、天然气、ECO启停、CVT、底盘网络、主动泊车和车身。

一、资料范围与常见问题

本资料为W245 B级小改款培训文件，开篇保留目录、使用说明及车辆常见问题。原PDF末尾两张只有水印的空白页未纳入正文。

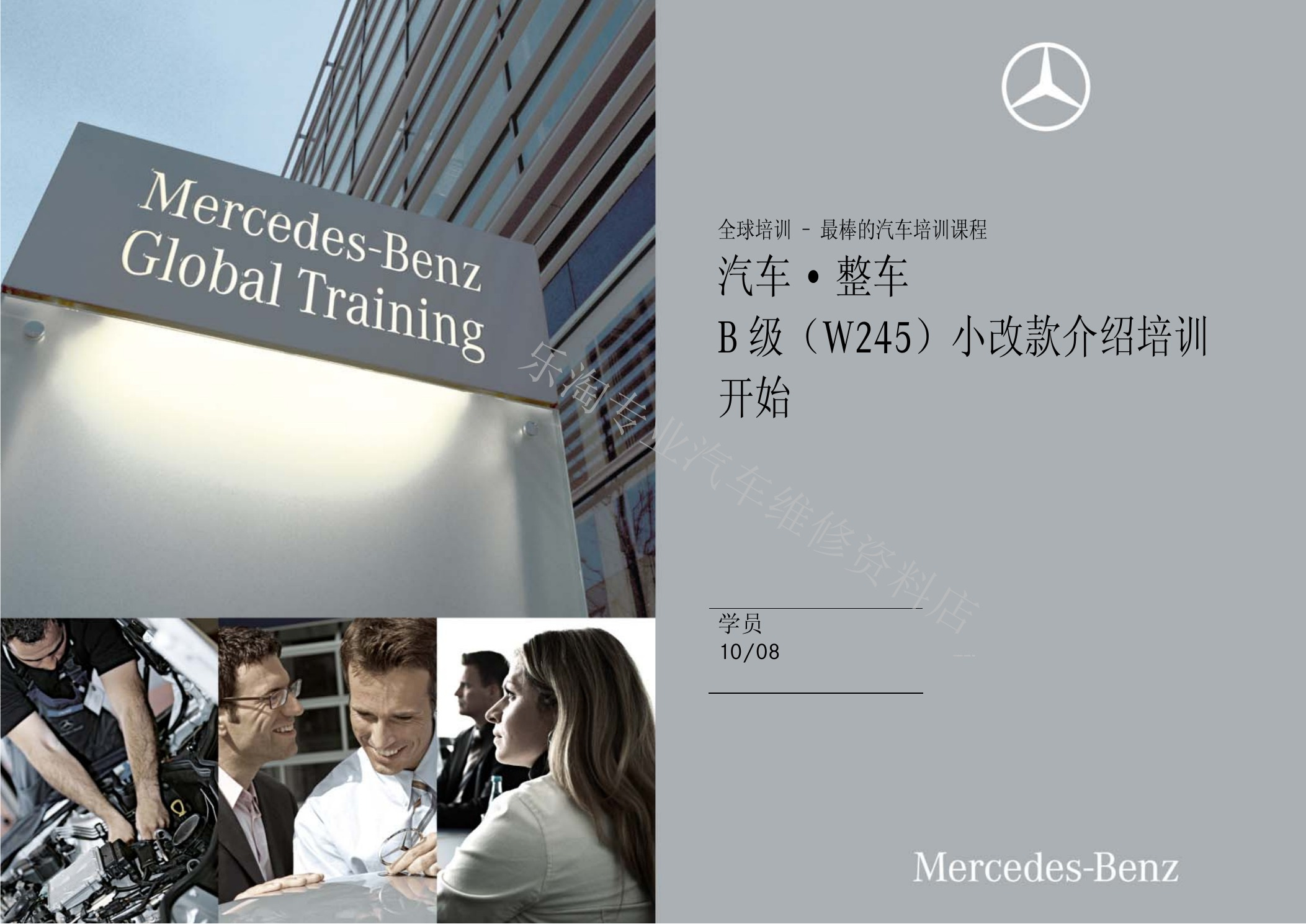

W245 B级小改款培训原第1页。

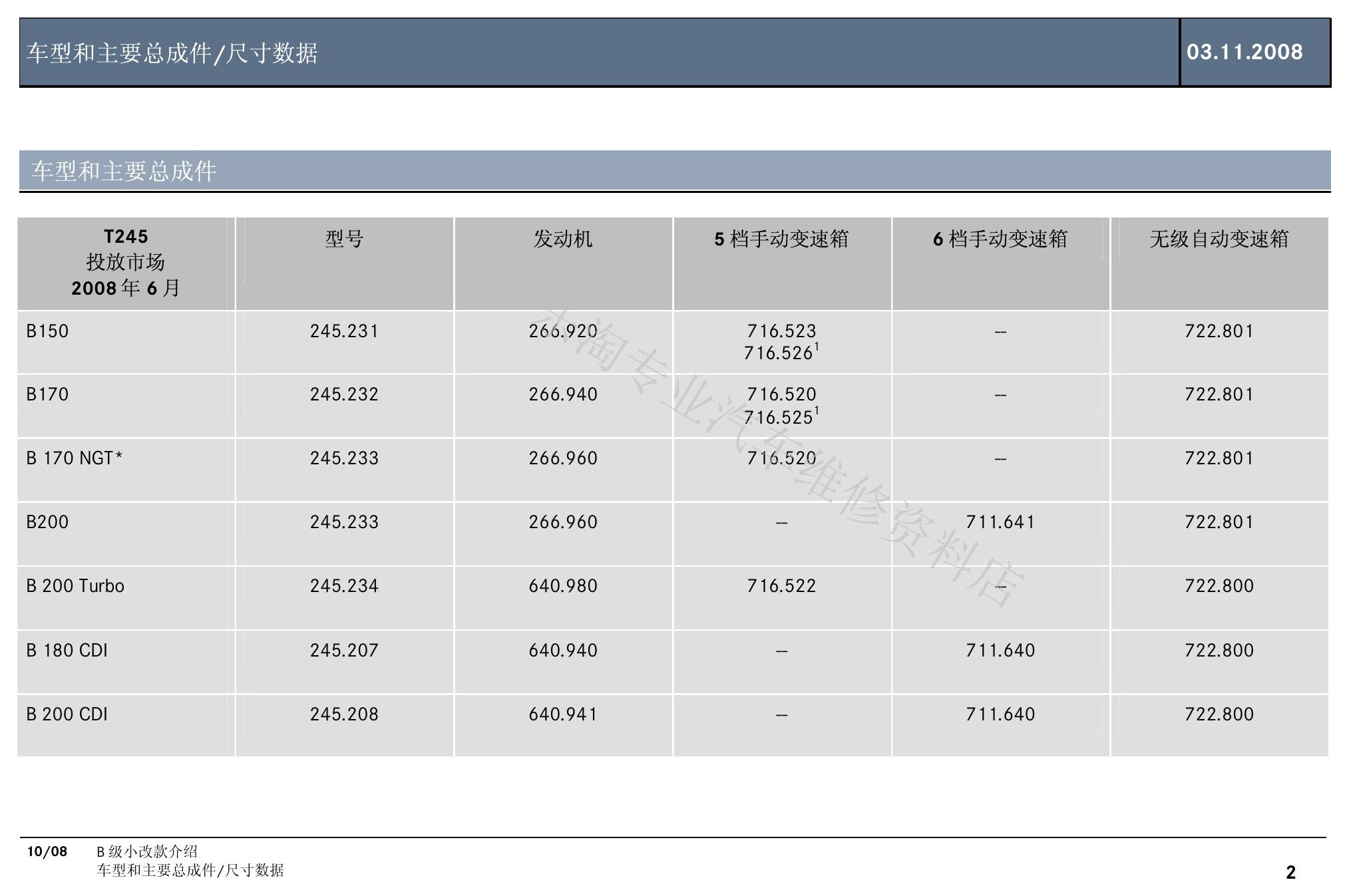

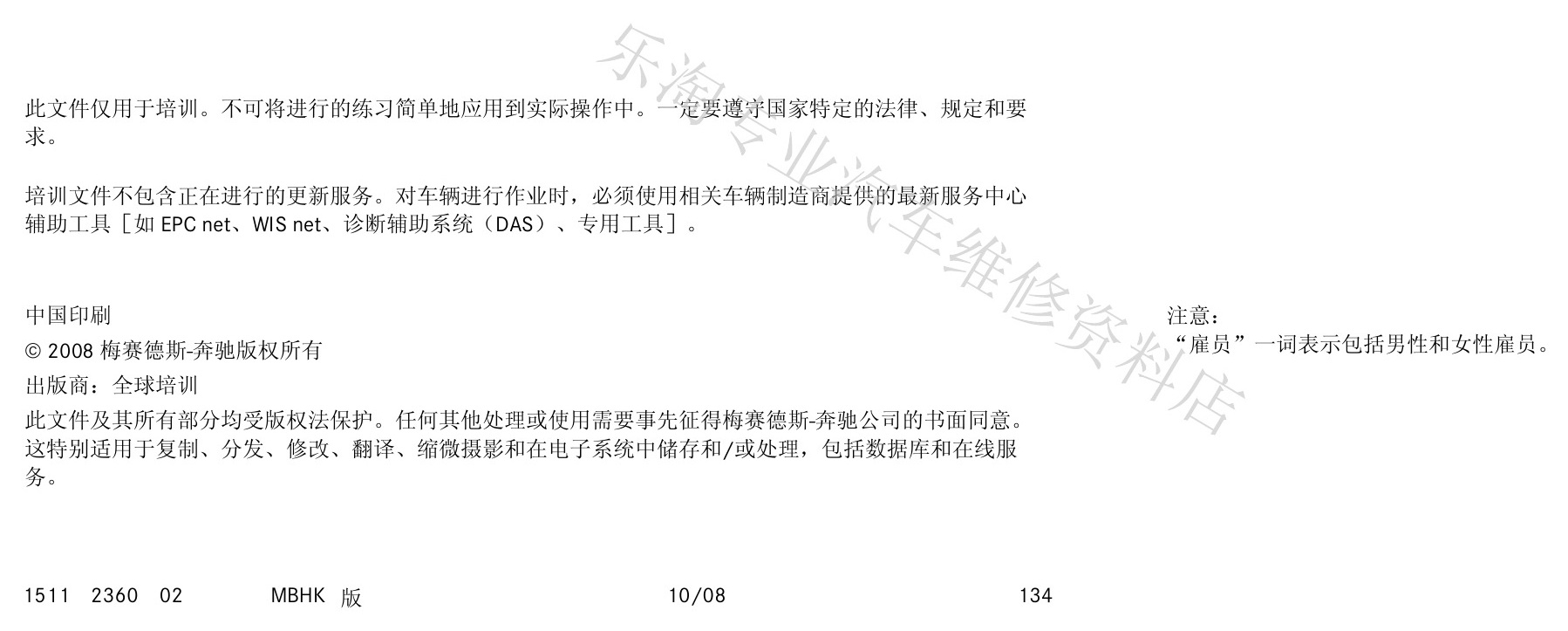

W245 B级小改款培训原第2页。
W245 B级小改款培训原第3页。
W245 B级小改款培训原第4页。

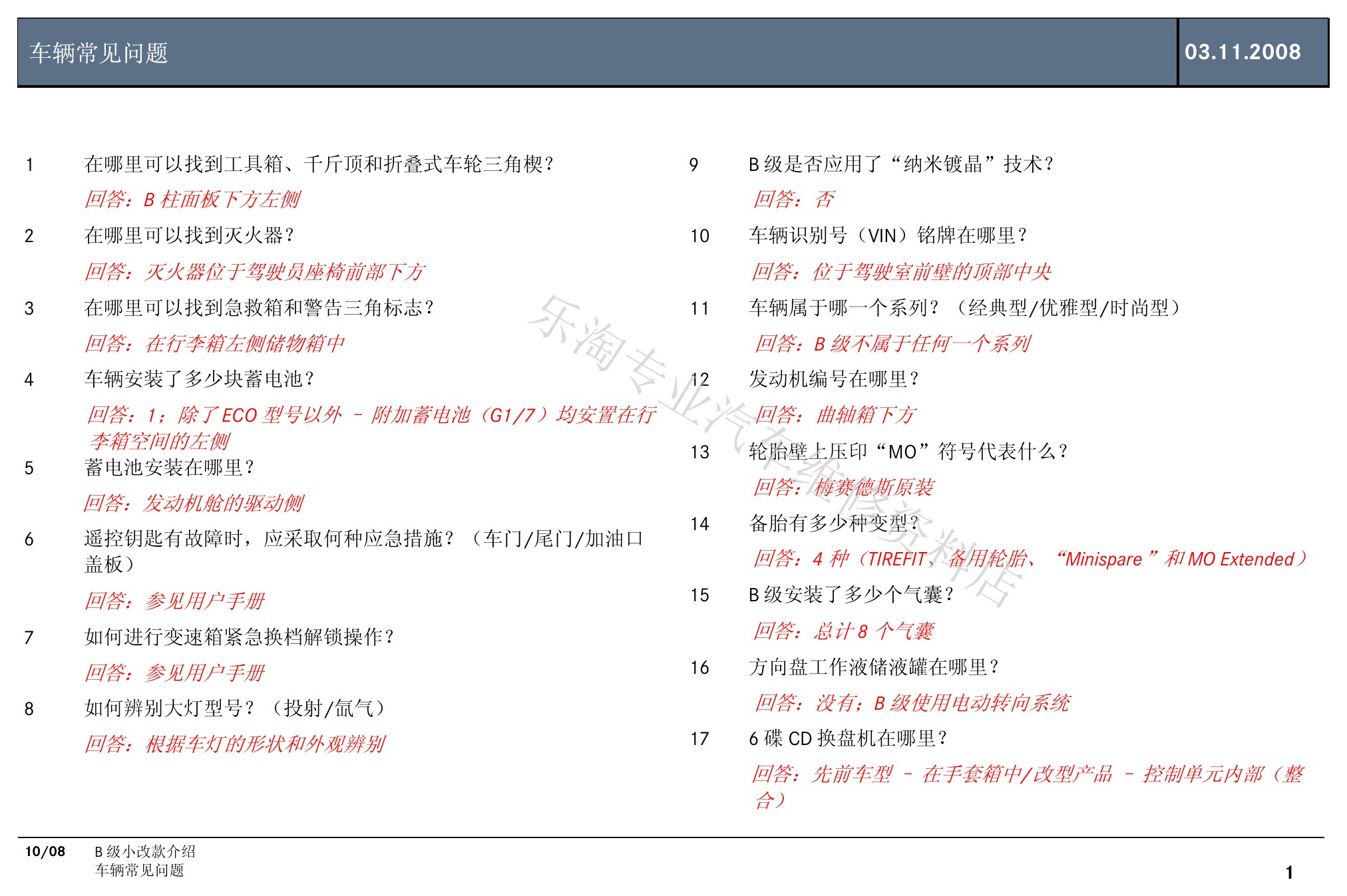

W245 B级小改款培训原第5页。

二、车型、尺寸、外观与内饰

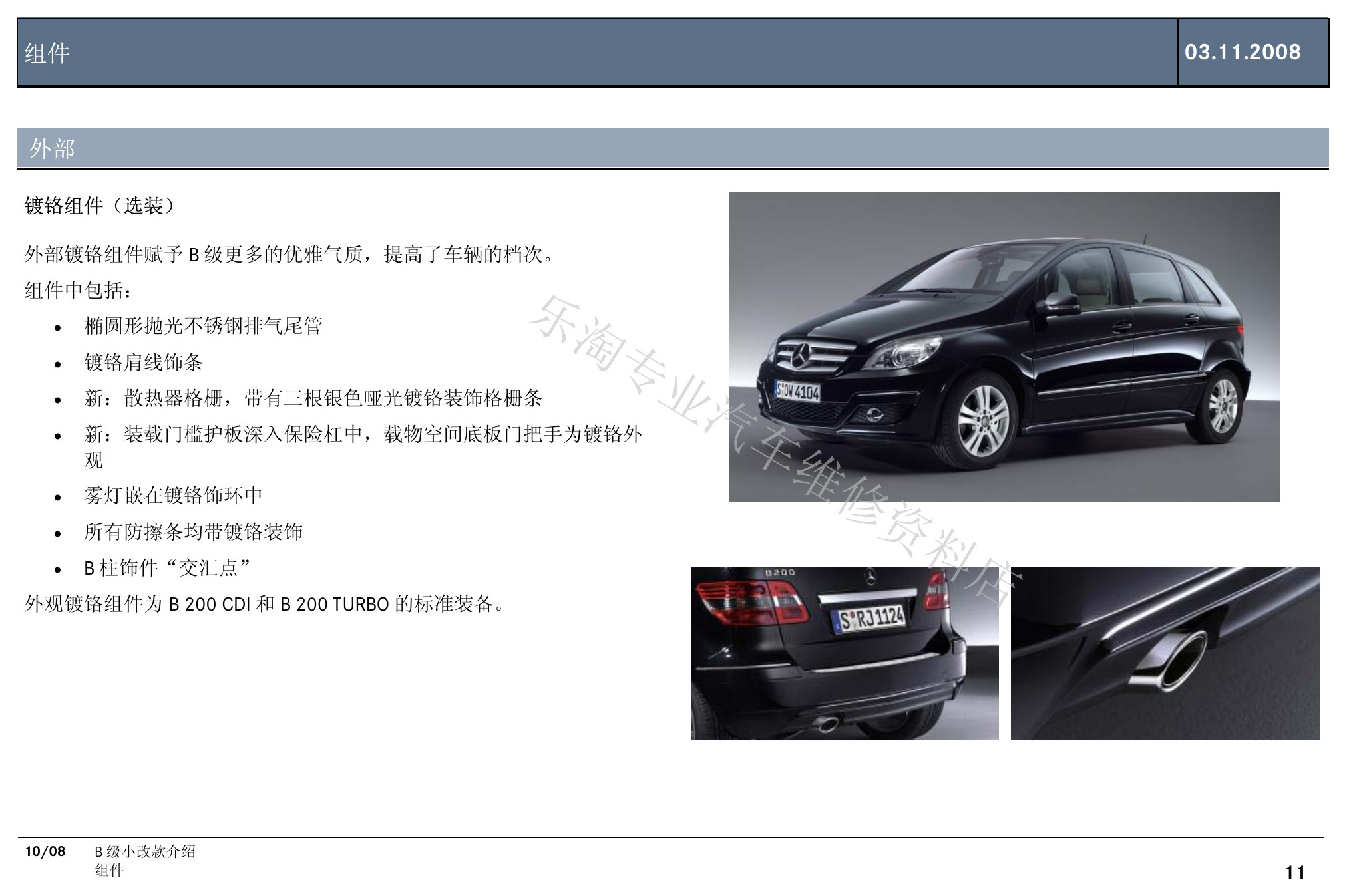

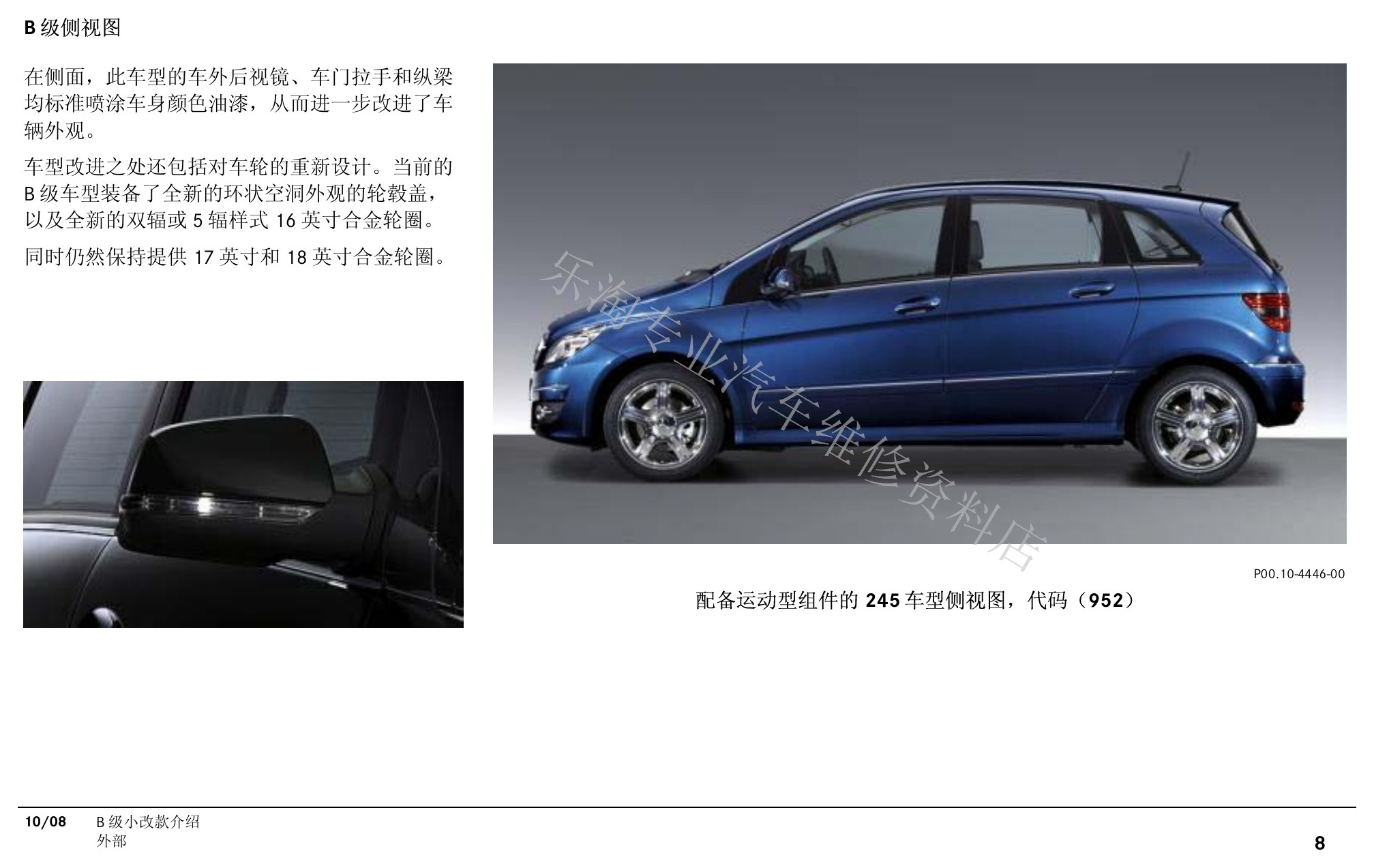

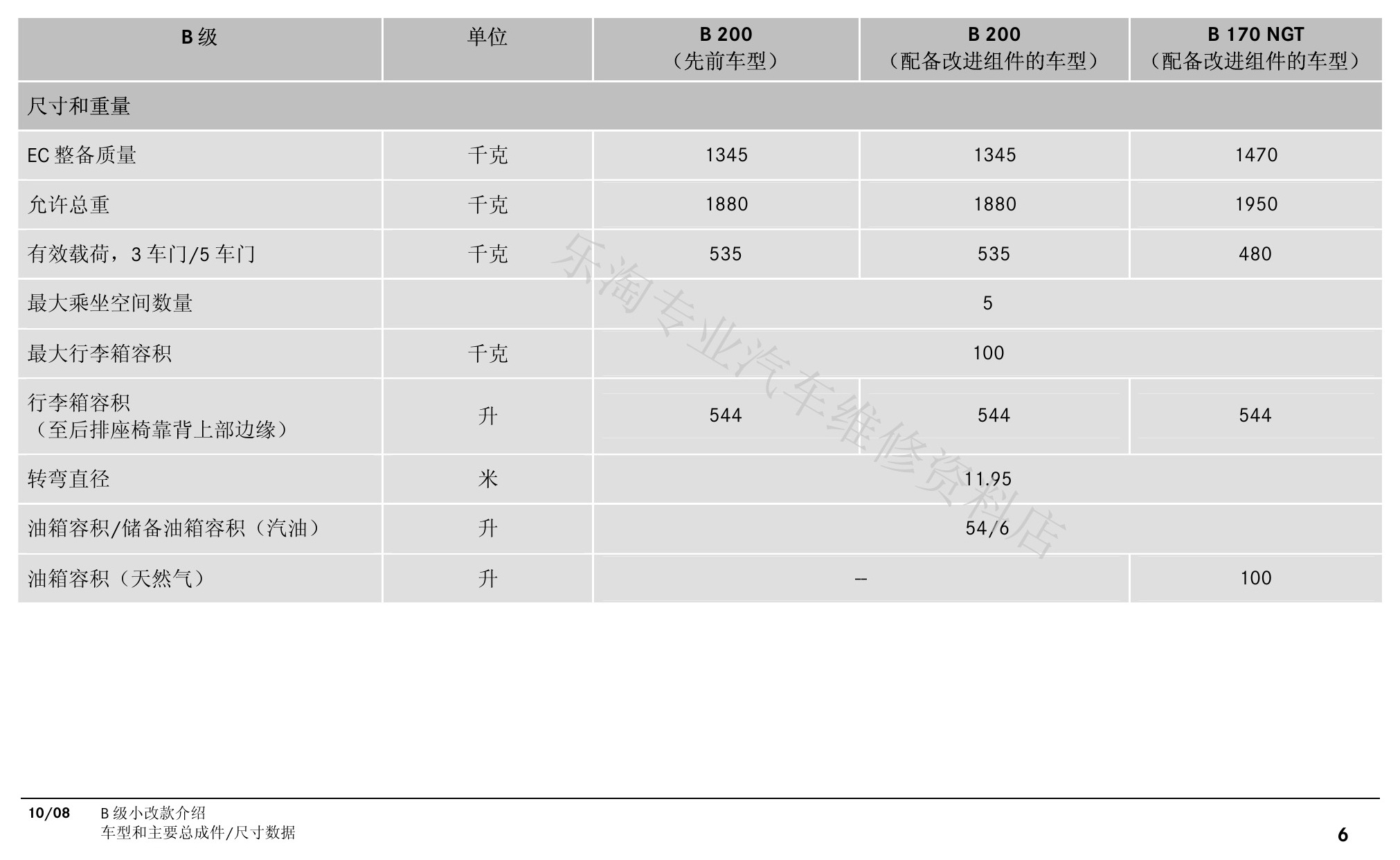

车型章节对比主要总成和尺寸，并展示小改款的外部、内部、组件及运动型套件。

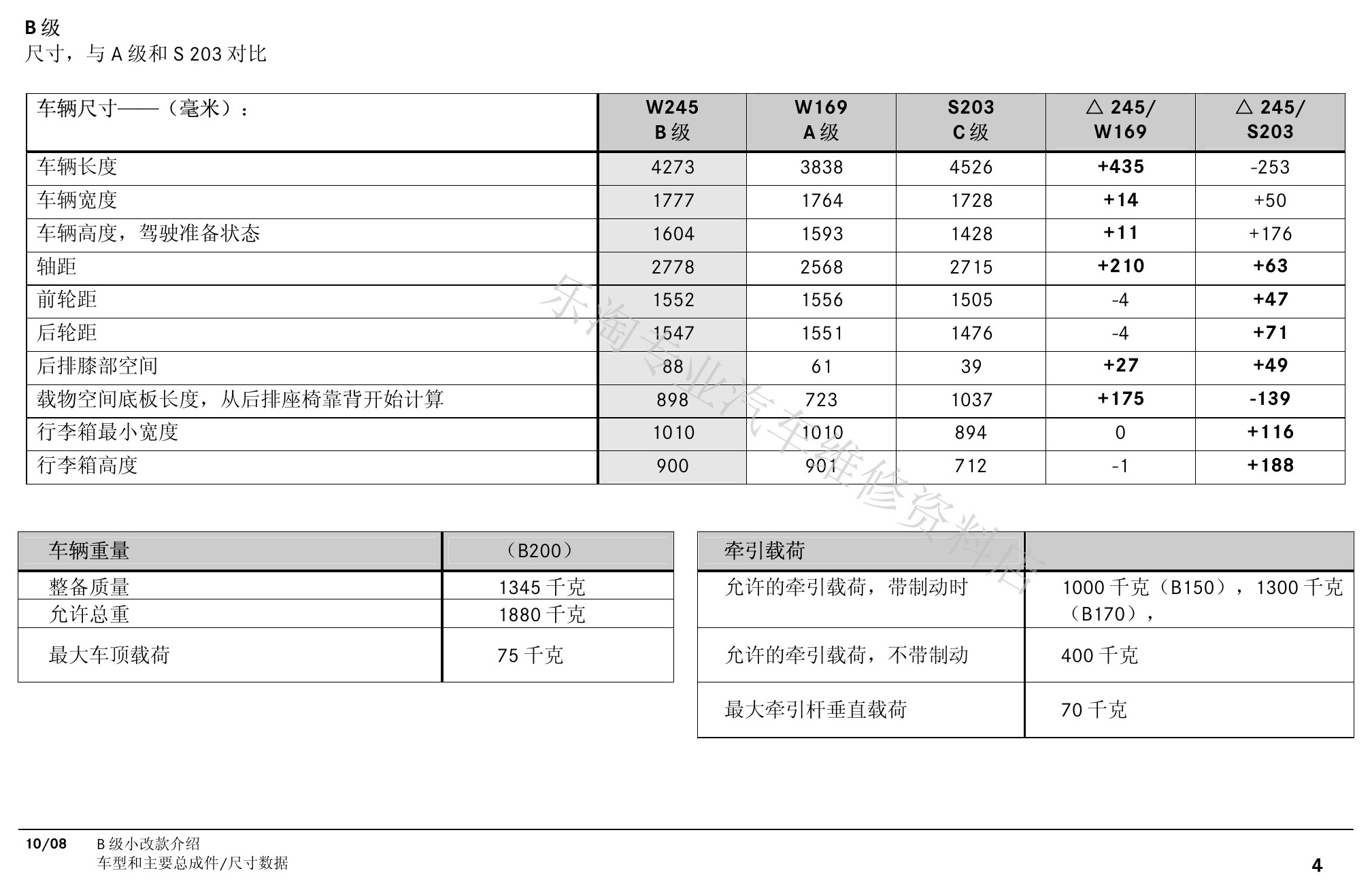

W245 B级小改款培训原第6页。

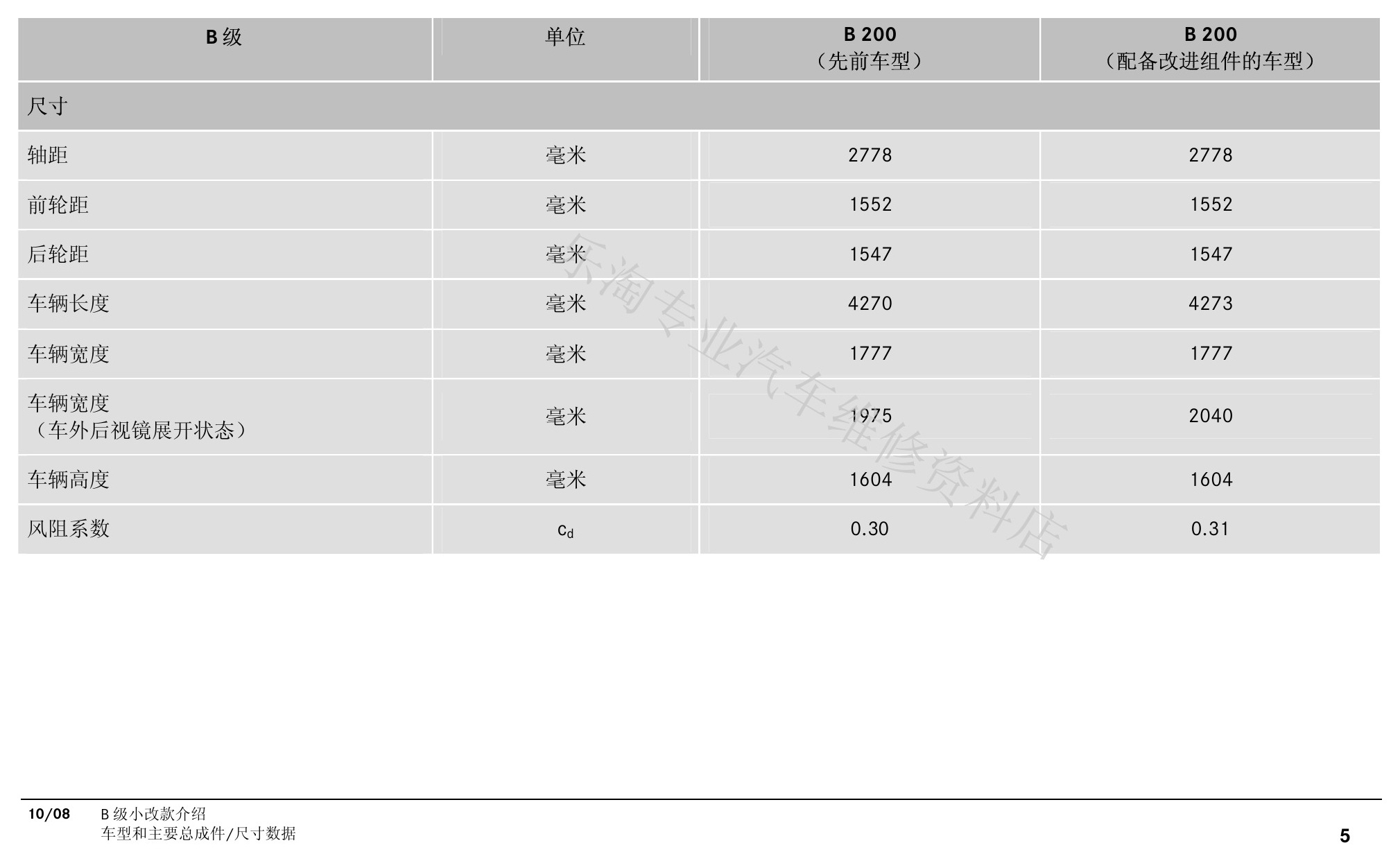

W245 B级小改款培训原第7页。
W245 B级小改款培训原第8页。
W245 B级小改款培训原第9页。
W245 B级小改款培训原第10页。

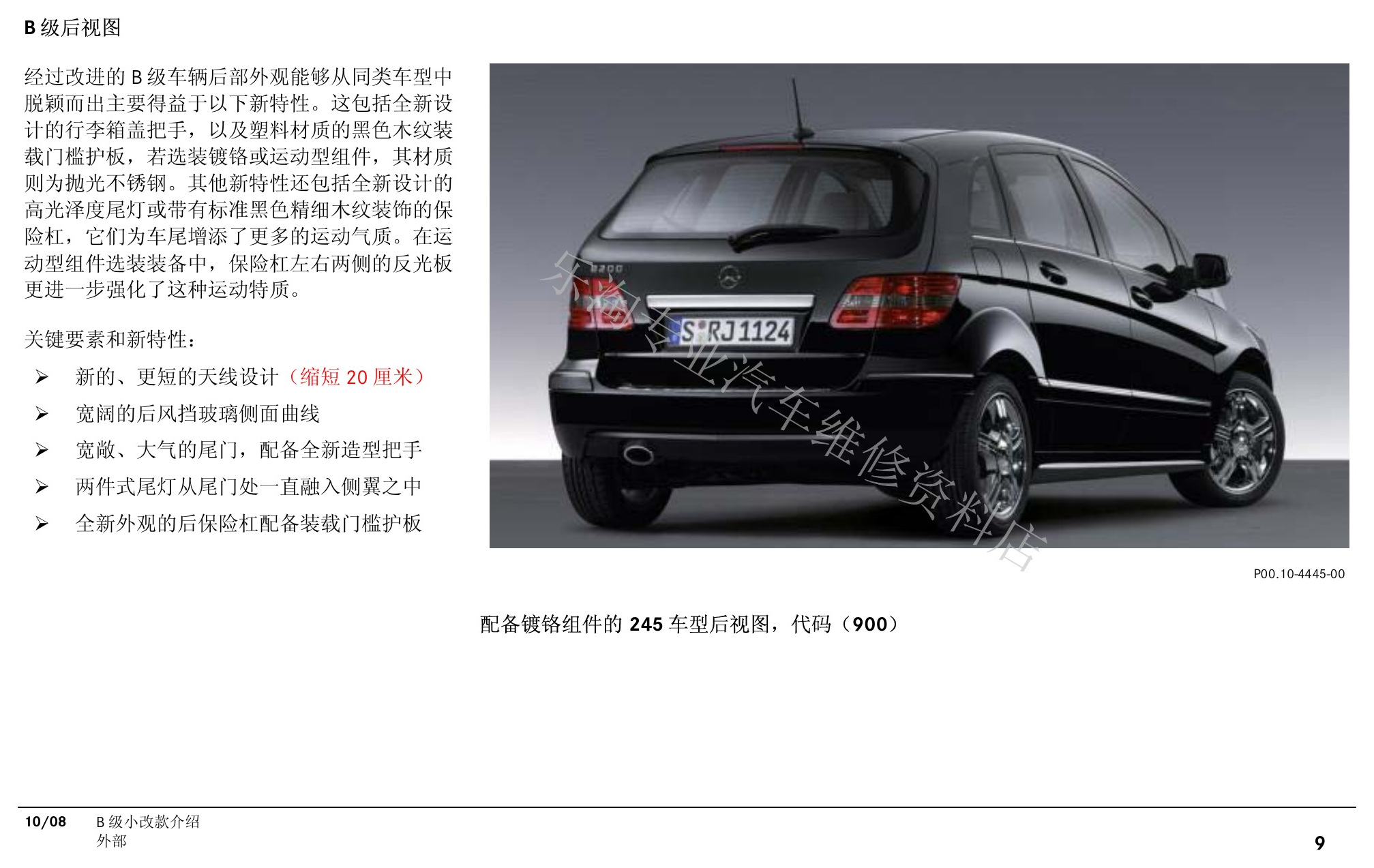

W245 B级小改款培训原第11页。
W245 B级小改款培训原第12页。
W245 B级小改款培训原第13页。

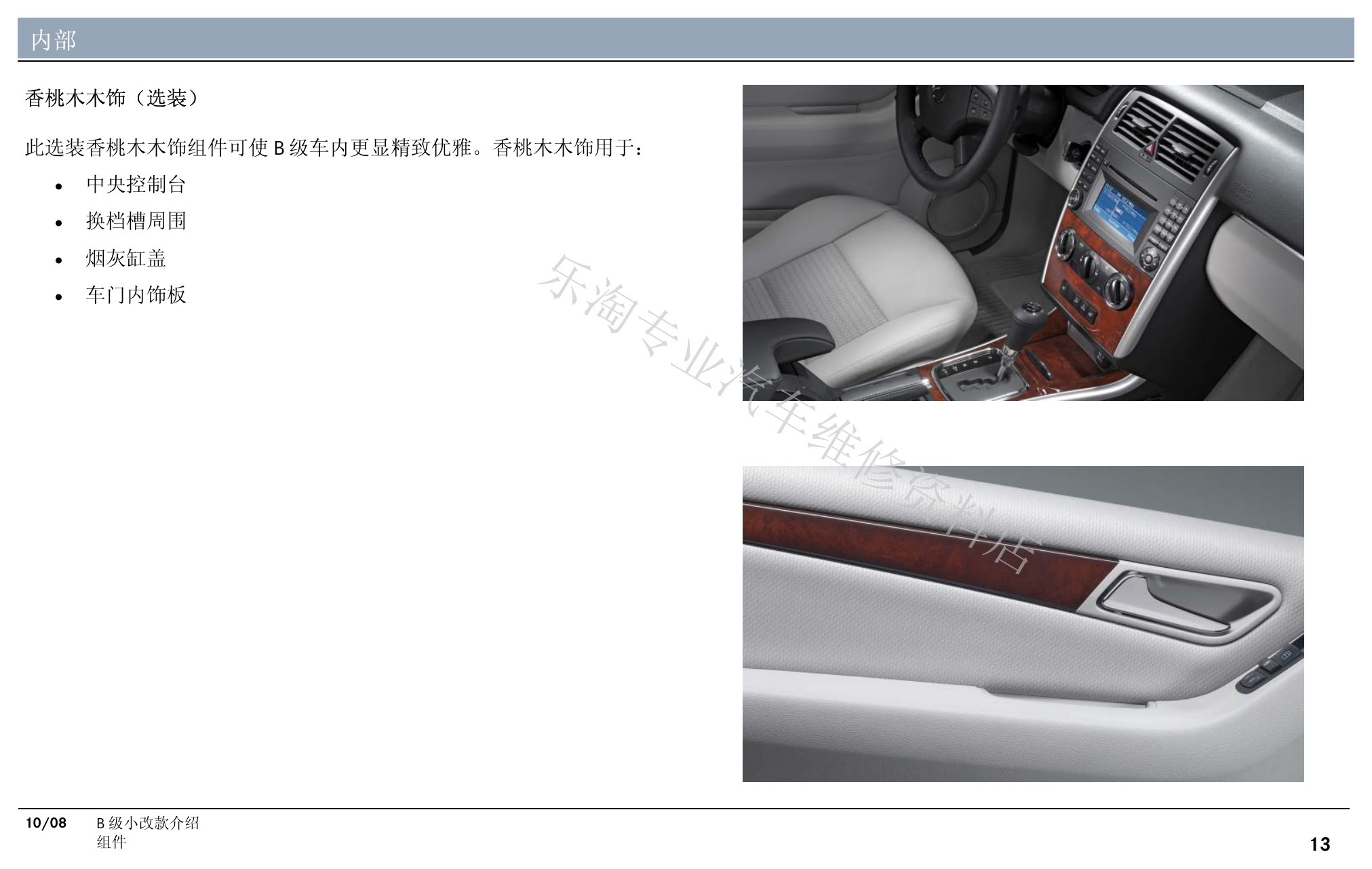

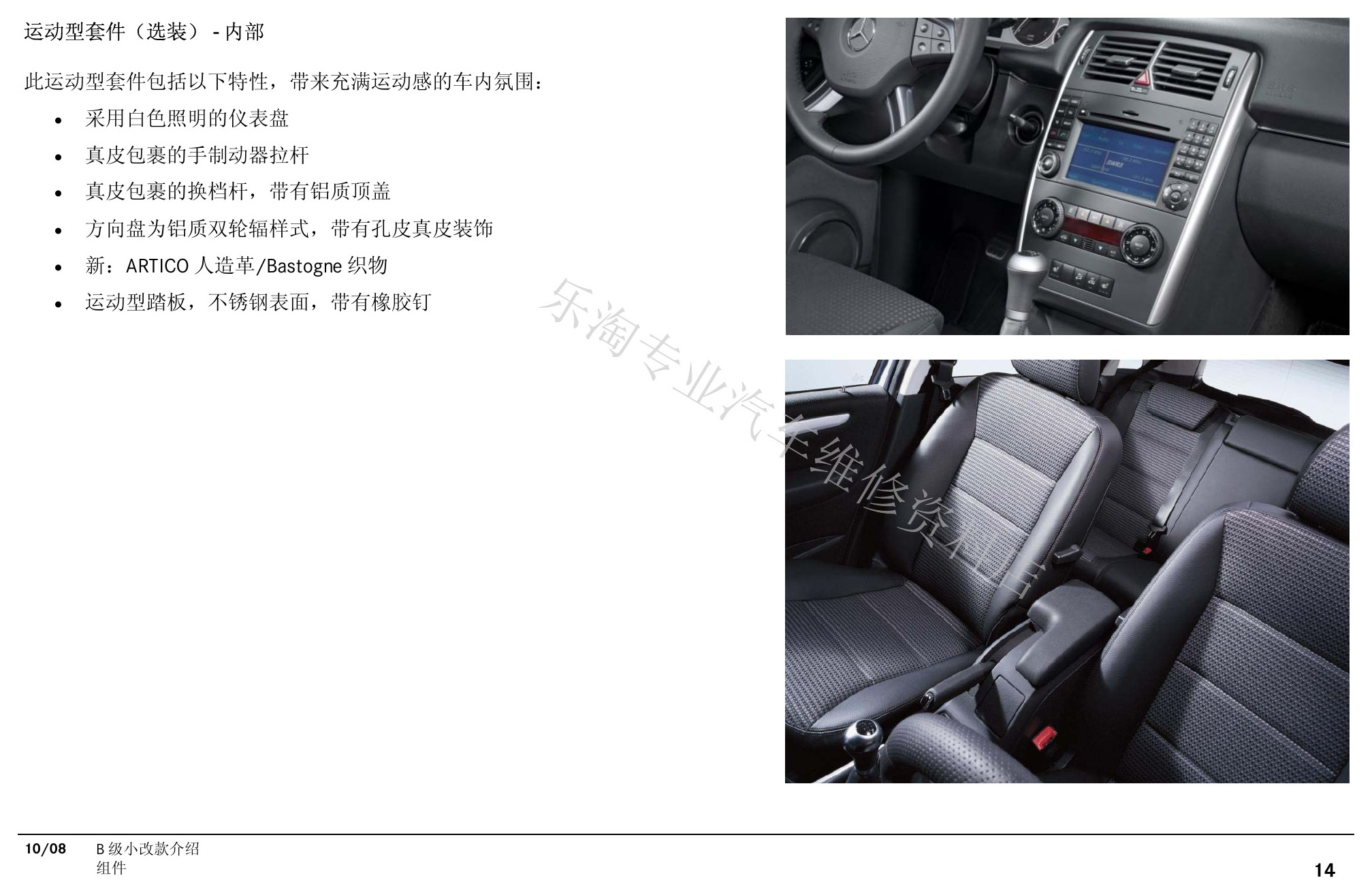

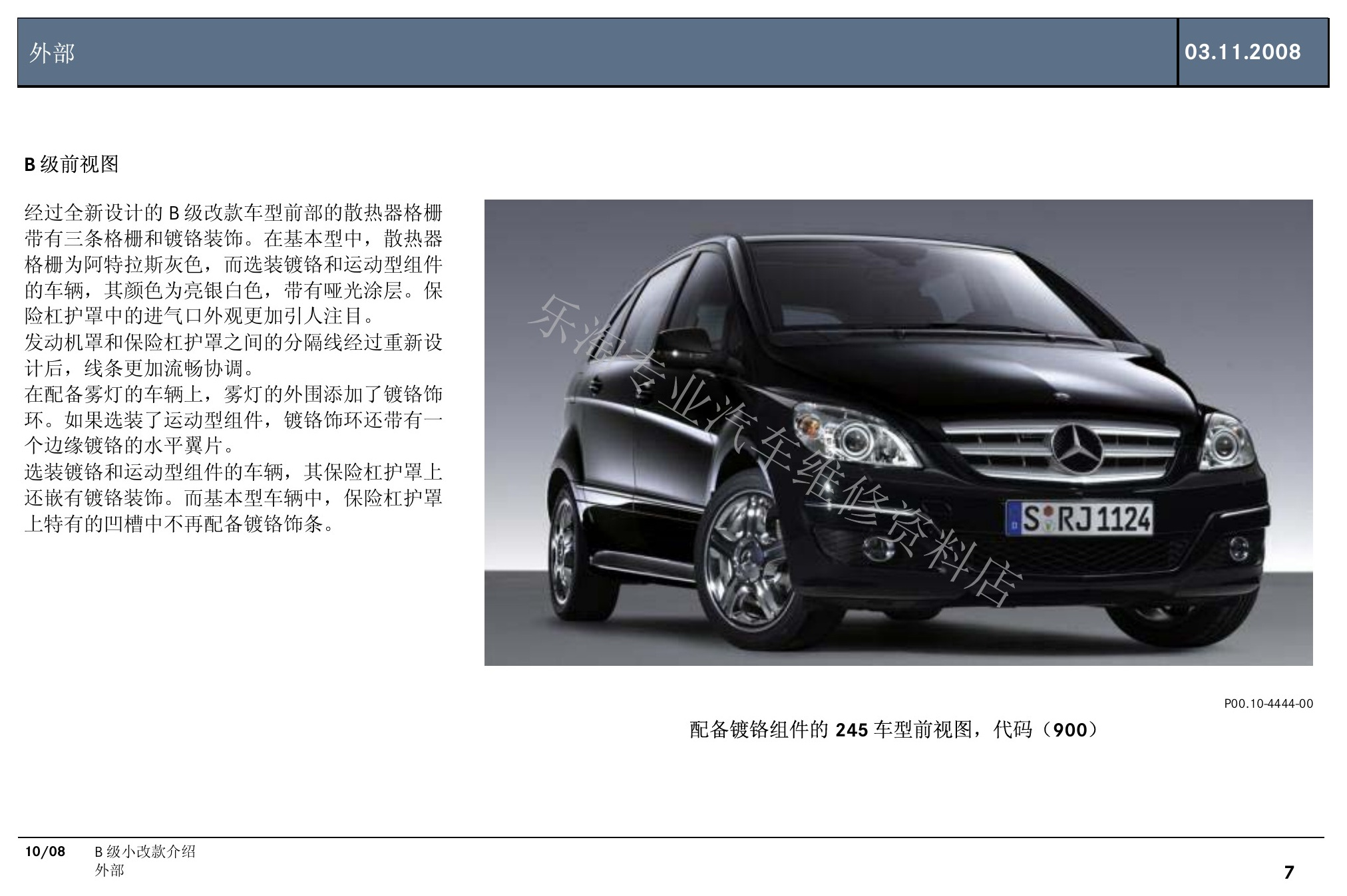

W245 B级小改款培训原第14页。

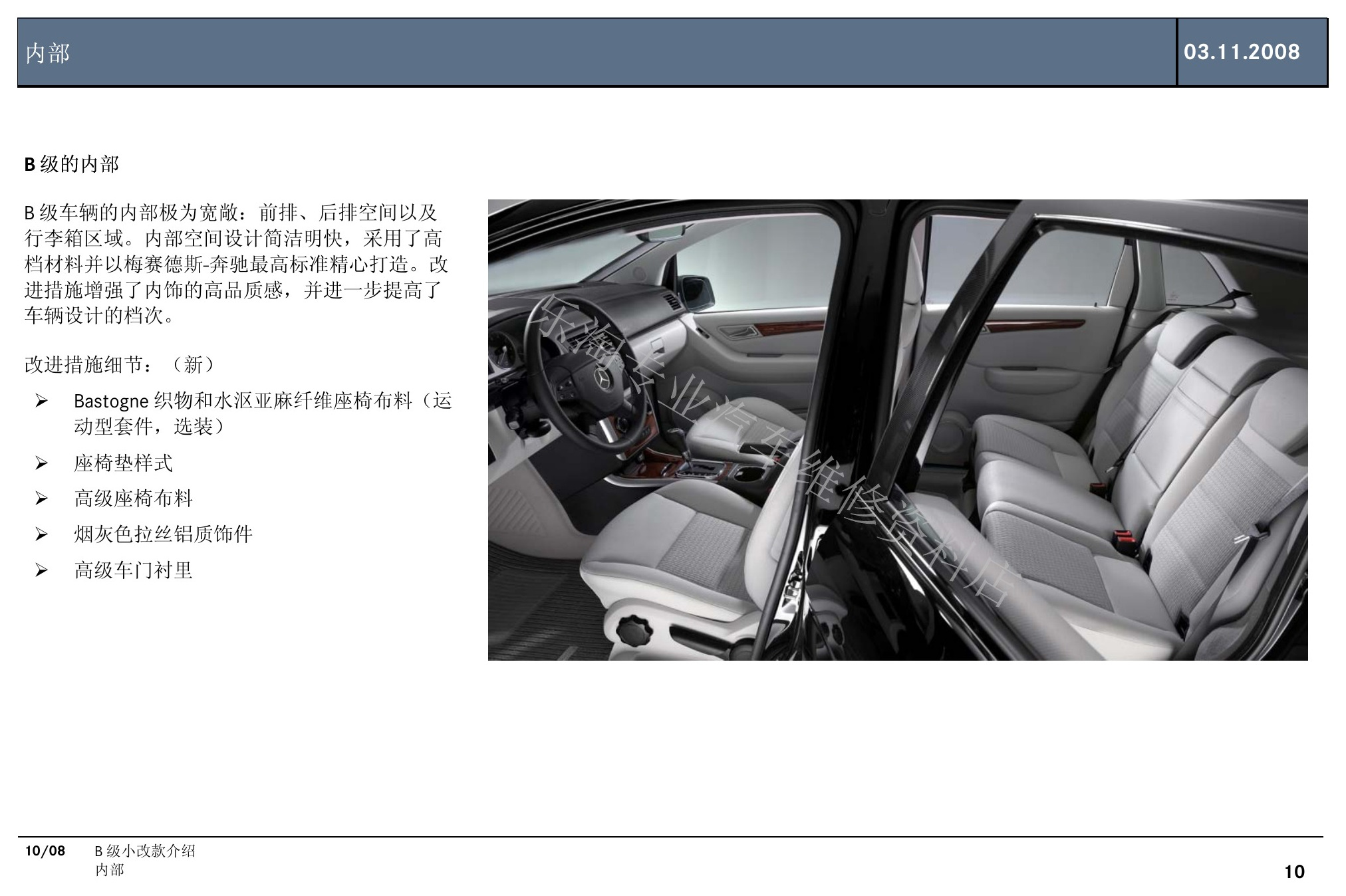

W245 B级小改款培训原第15页。
W245 B级小改款培训原第16页。

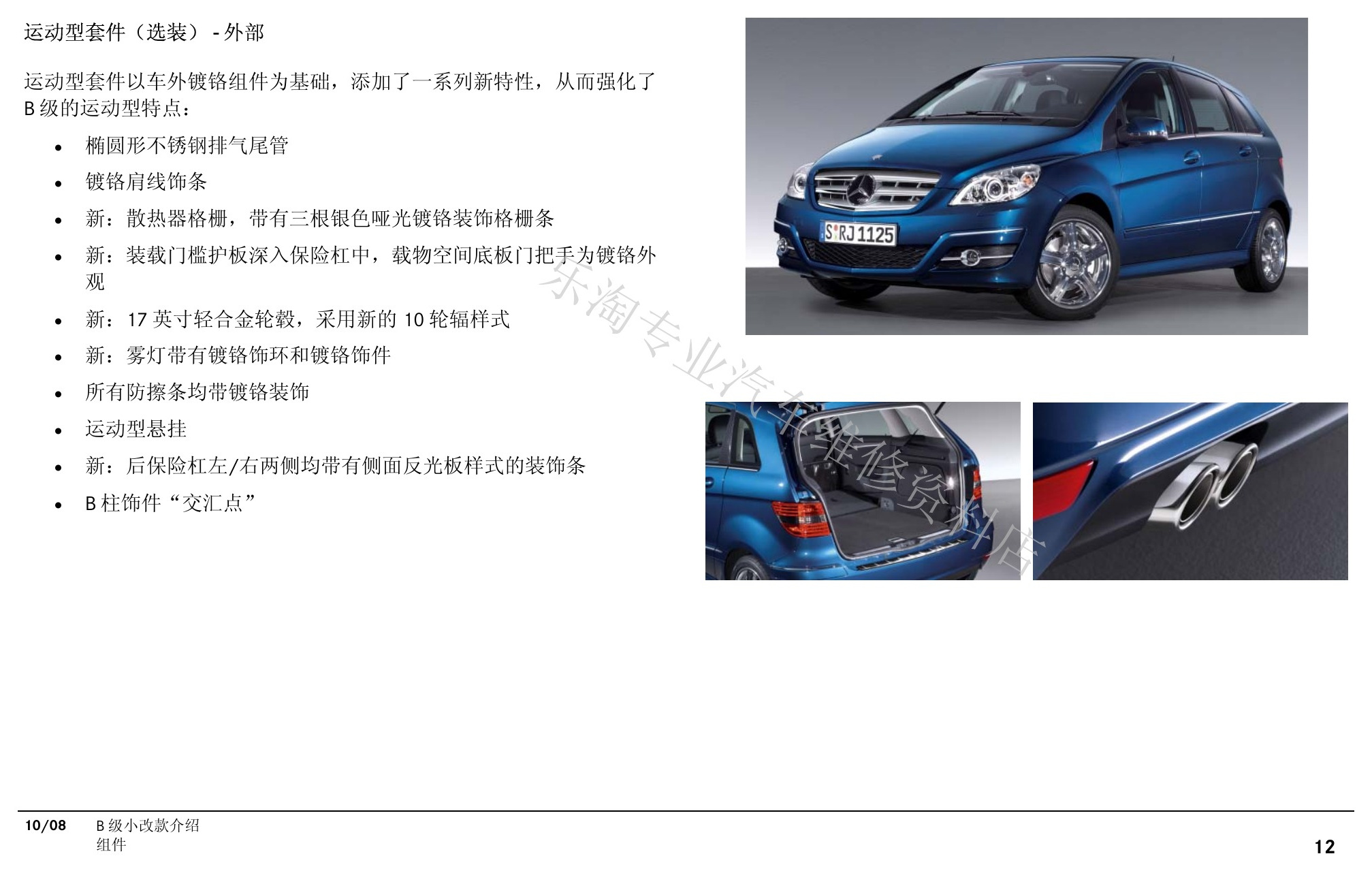

W245 B级小改款培训原第17页。
W245 B级小改款培训原第18页。

三、M266、B170 NGT与天然气系统

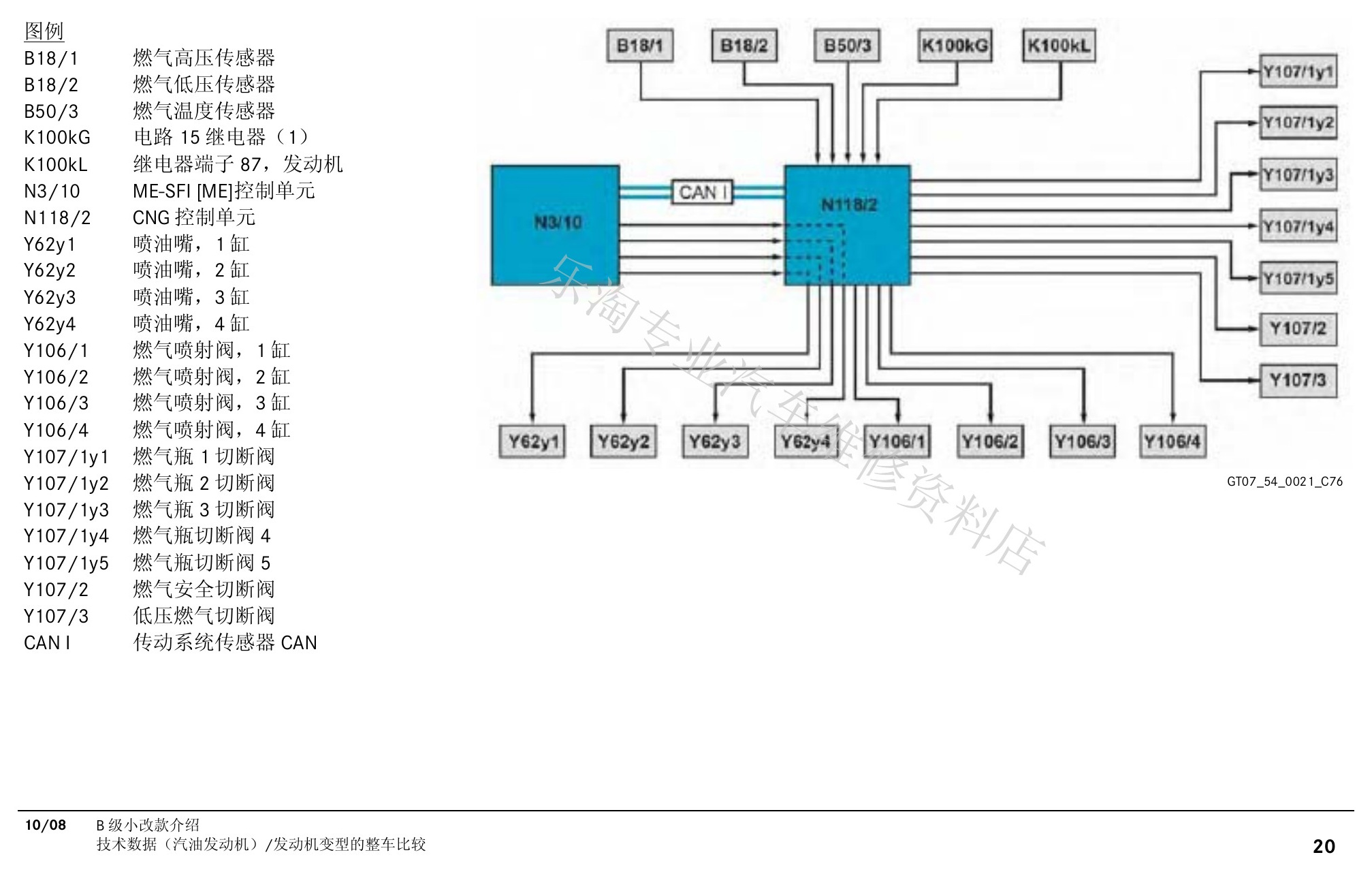

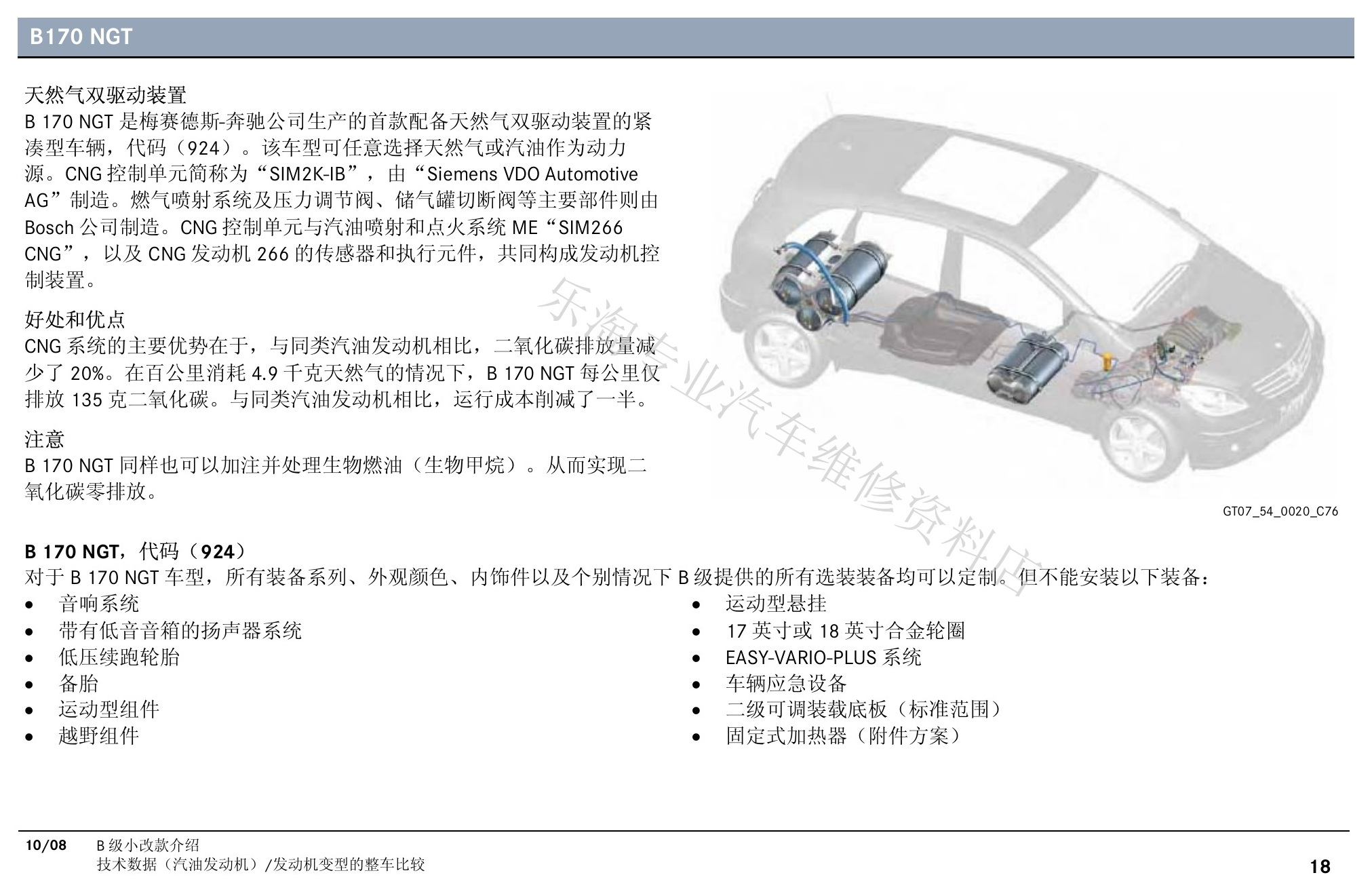

动力部分包含汽油机数据、M266自然吸气和涡轮增压版本、B170 NGT双燃料驱动、燃气储压和检测工具。

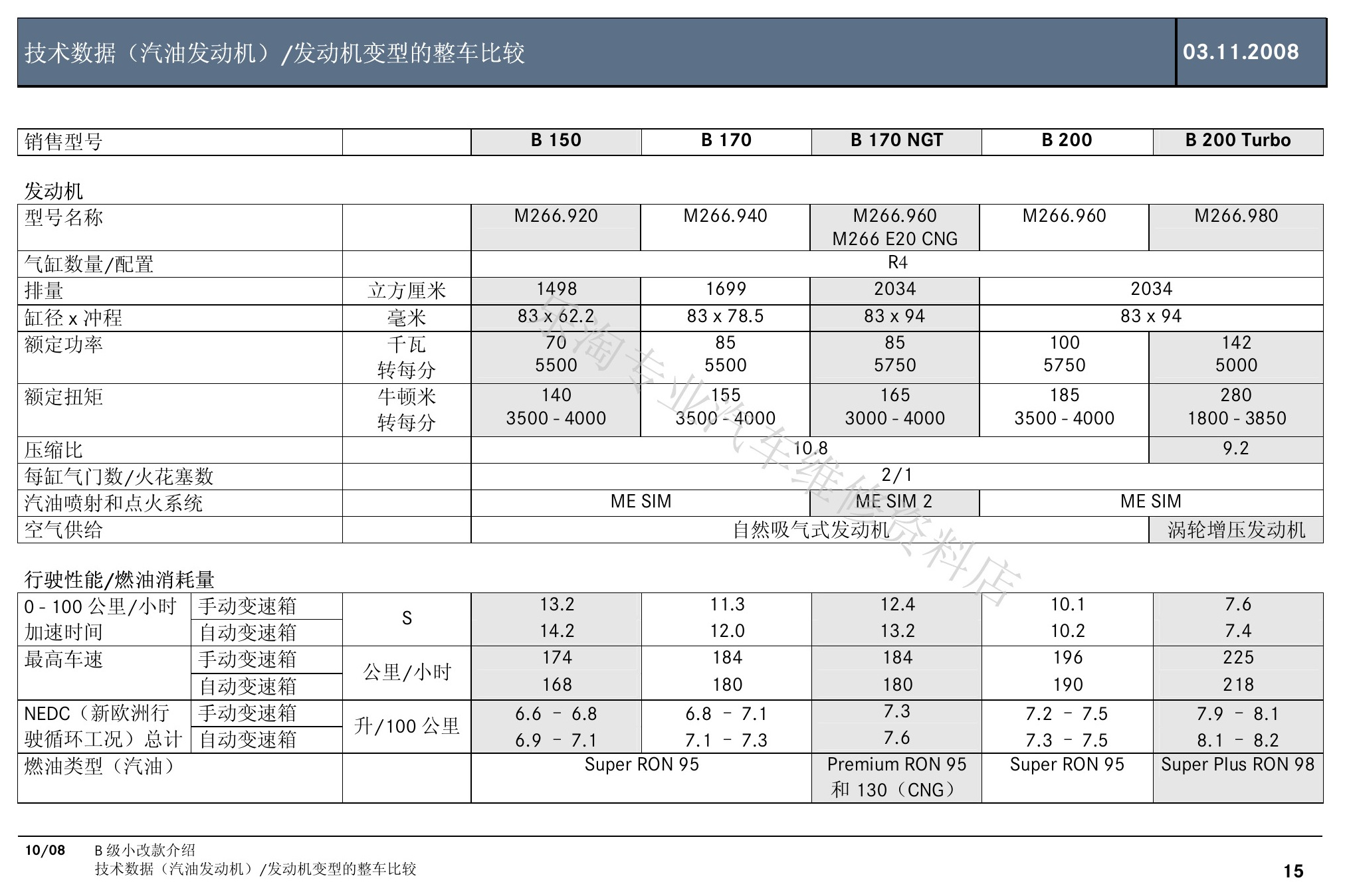

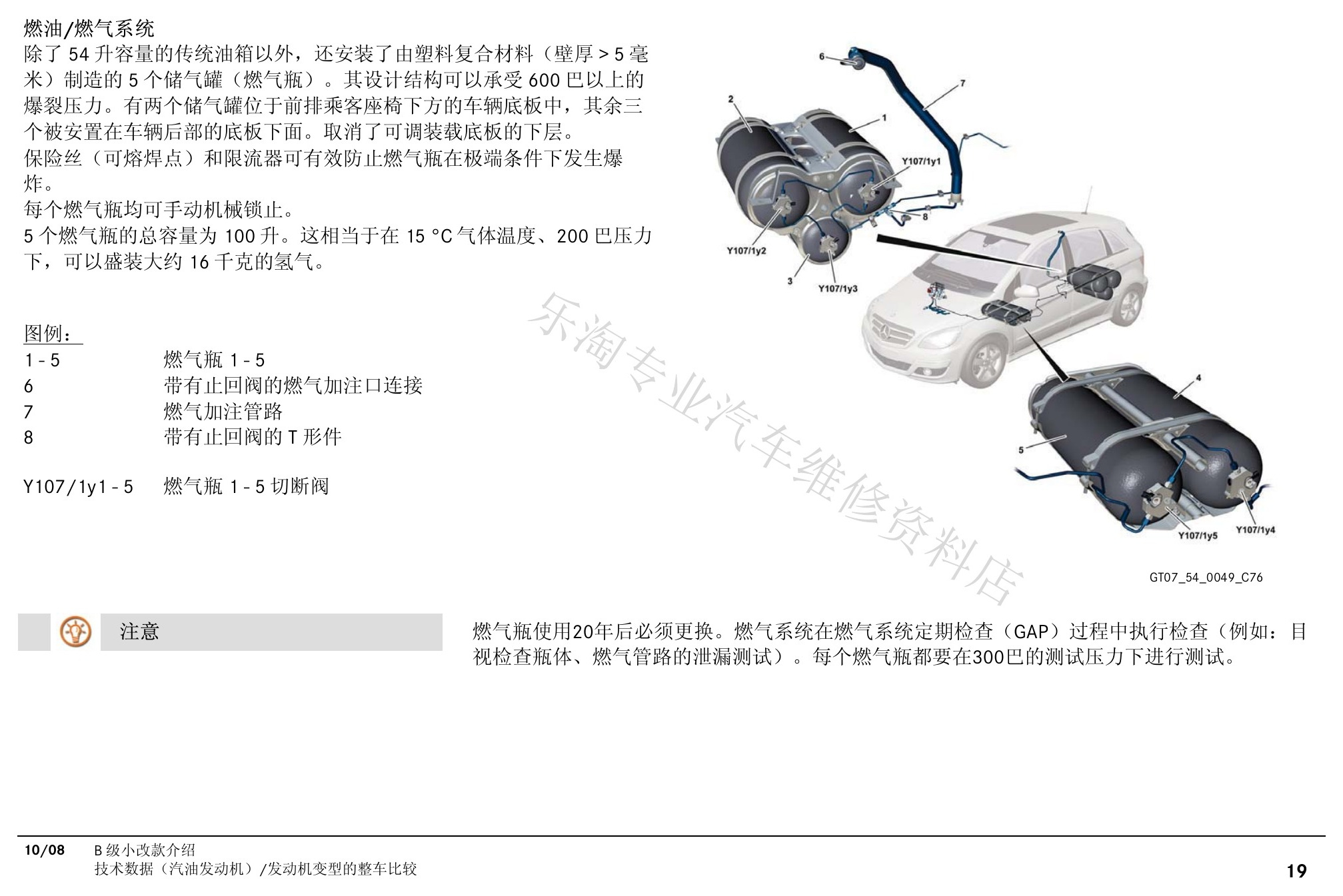

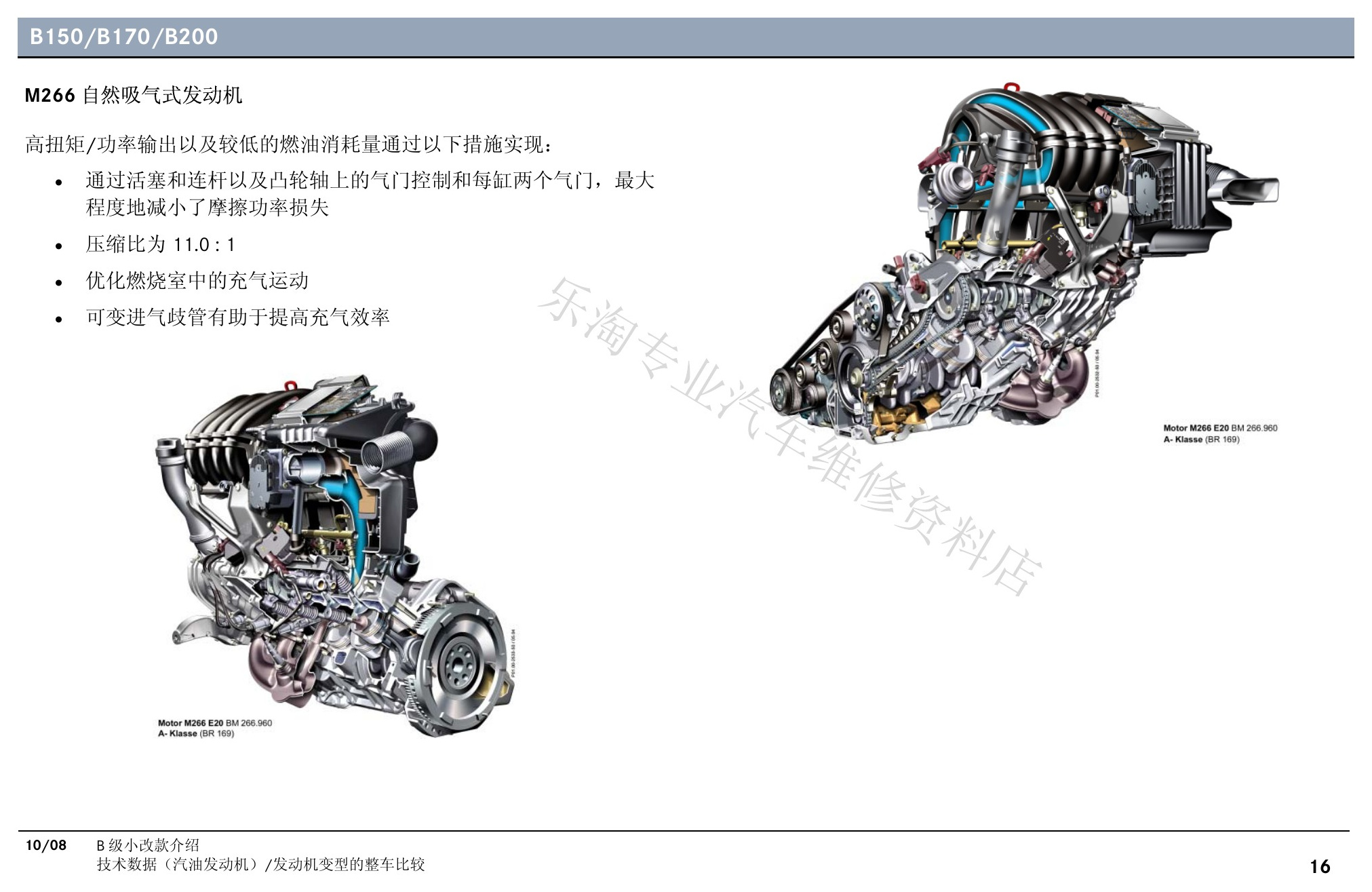

W245 B级小改款培训原第19页。
W245 B级小改款培训原第20页。

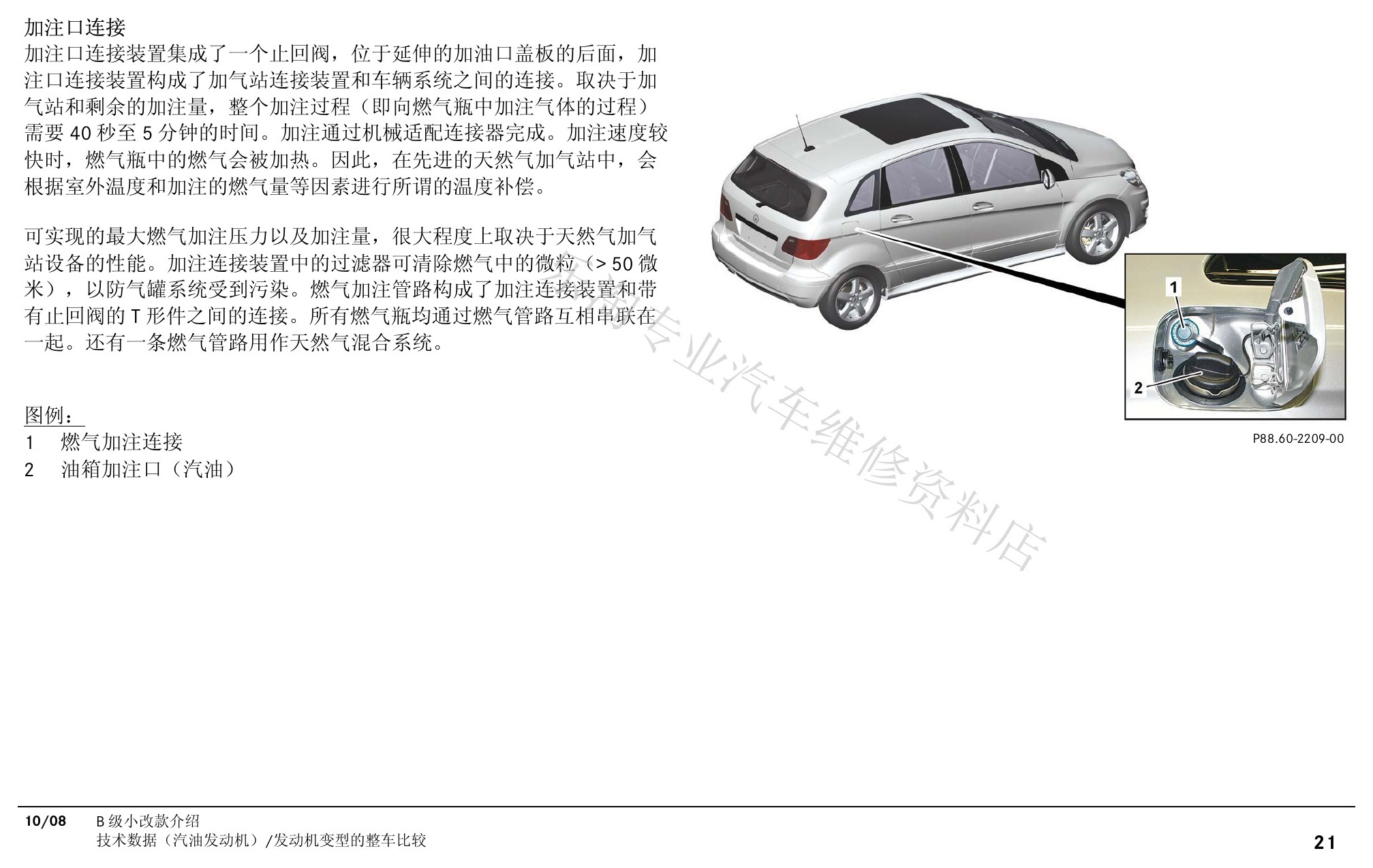

W245 B级小改款培训原第21页。
W245 B级小改款培训原第22页。
W245 B级小改款培训原第23页。

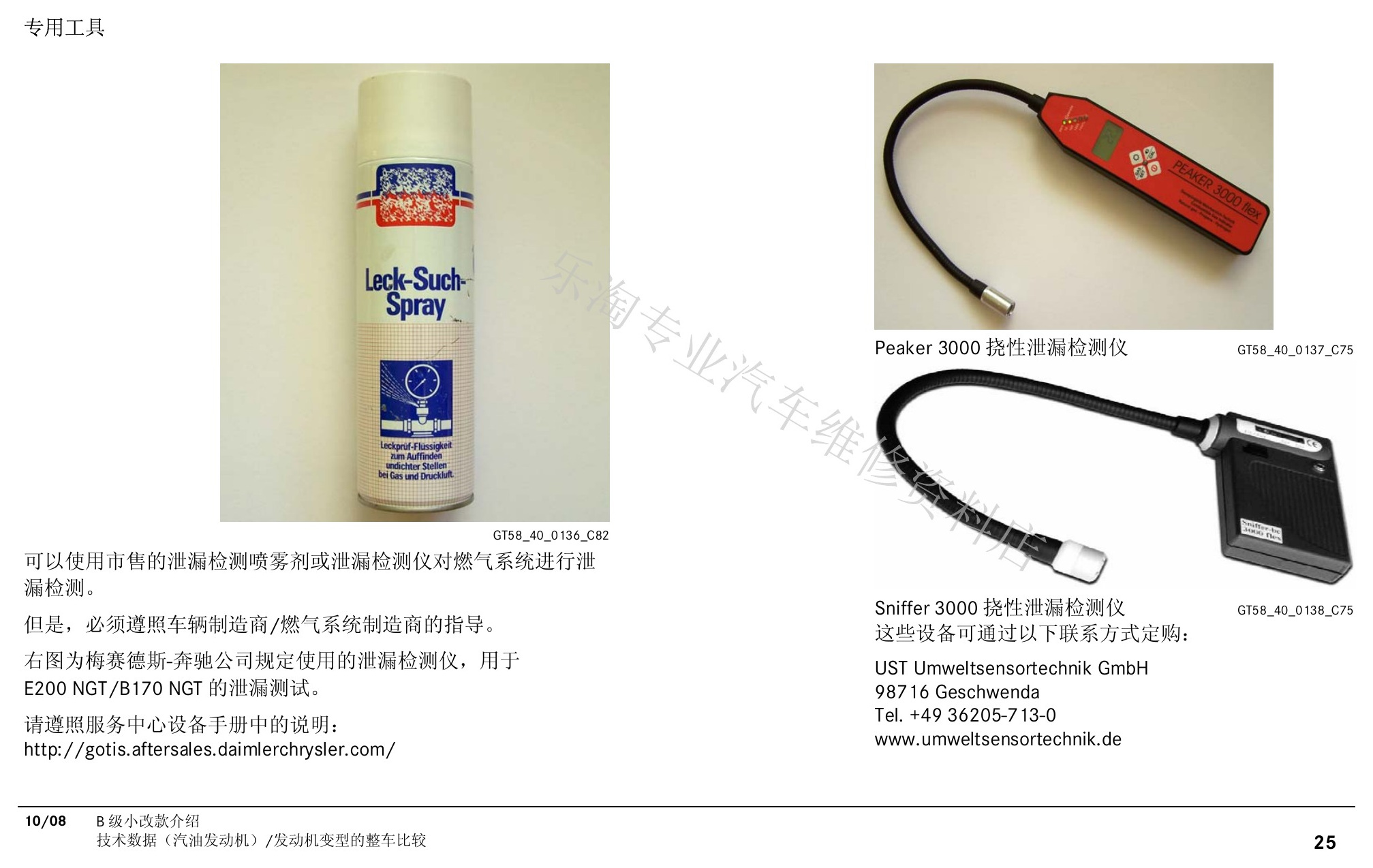

W245 B级小改款培训原第24页。

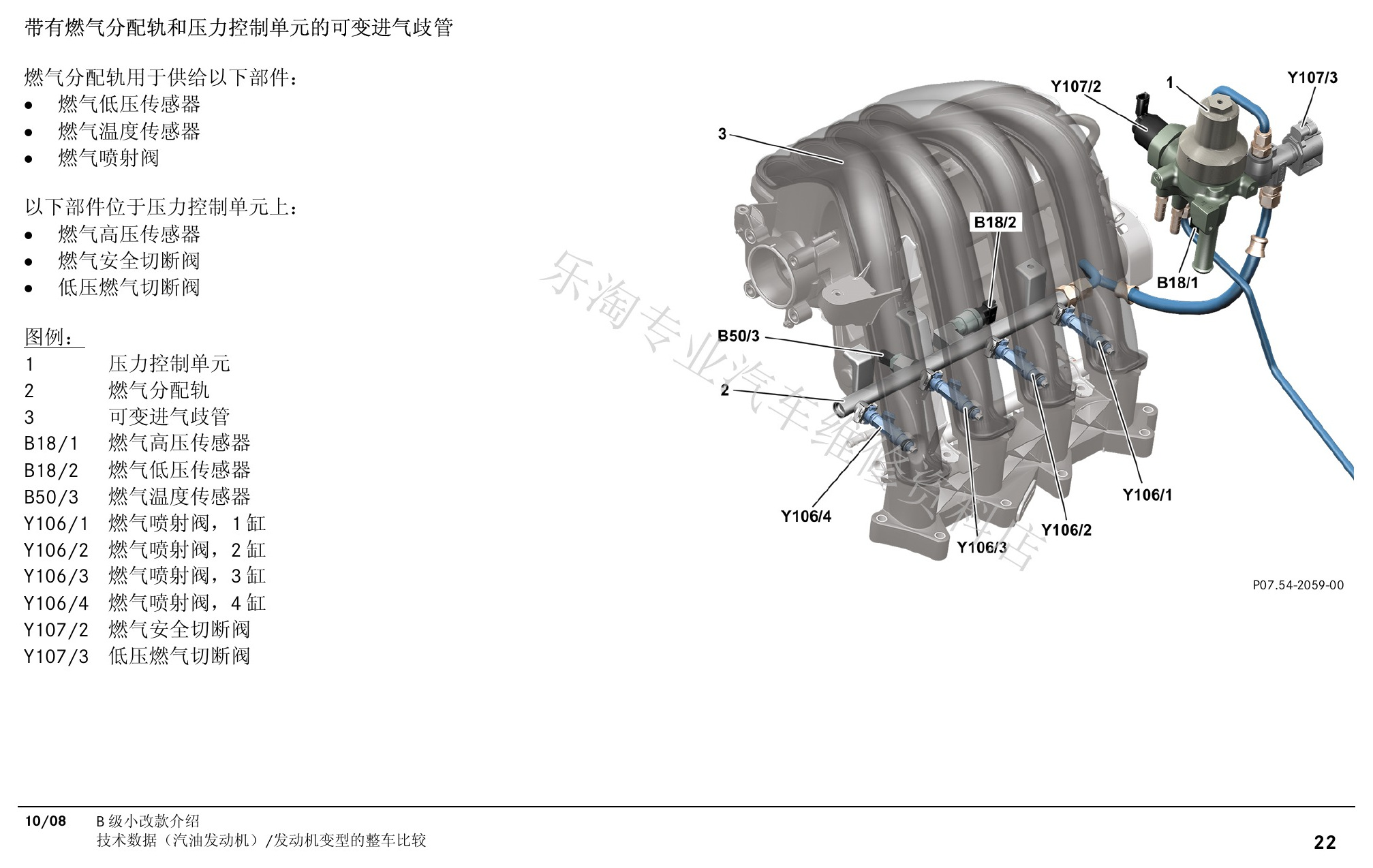

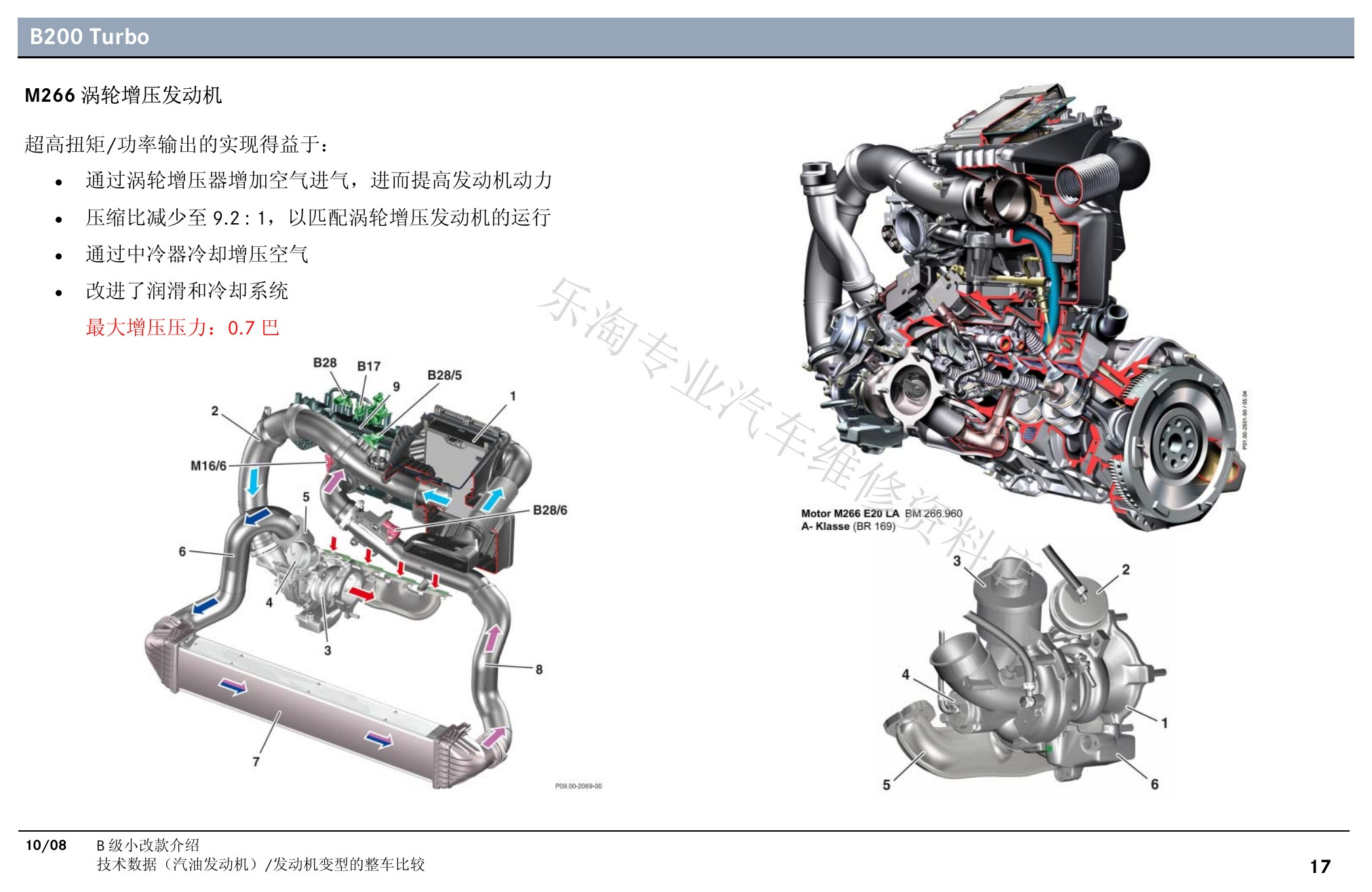

W245 B级小改款培训原第25页。

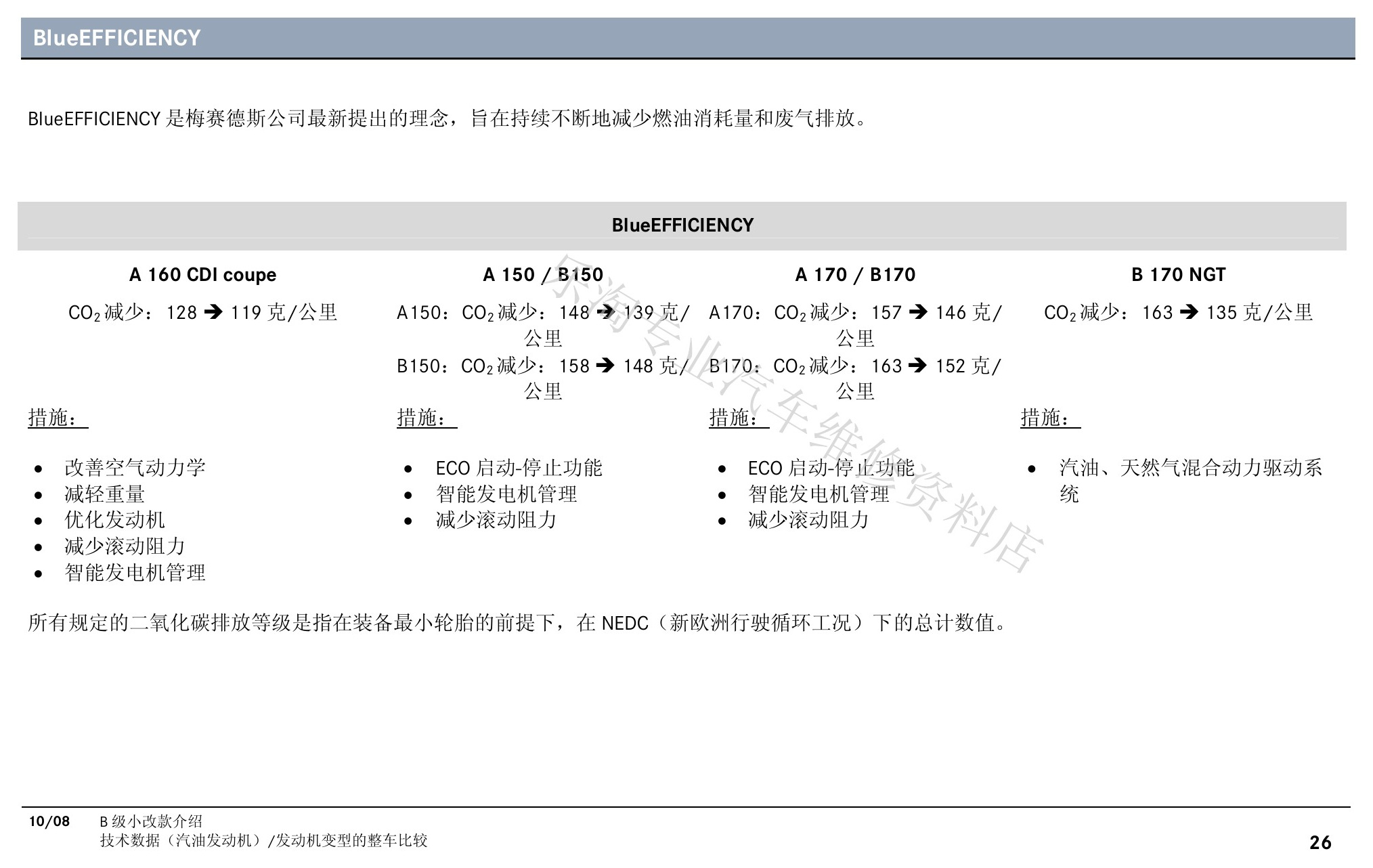

W245 B级小改款培训原第26页。

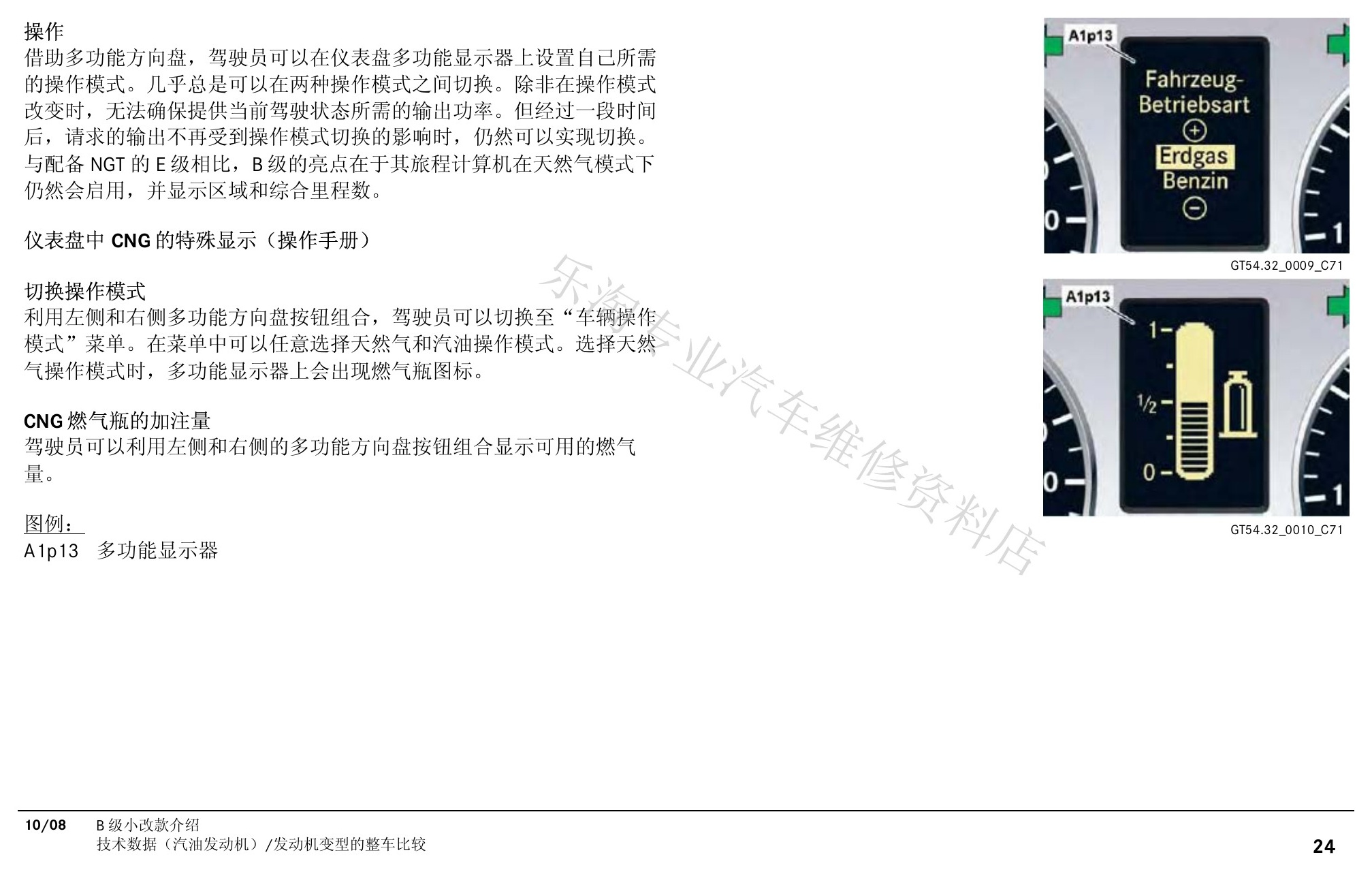

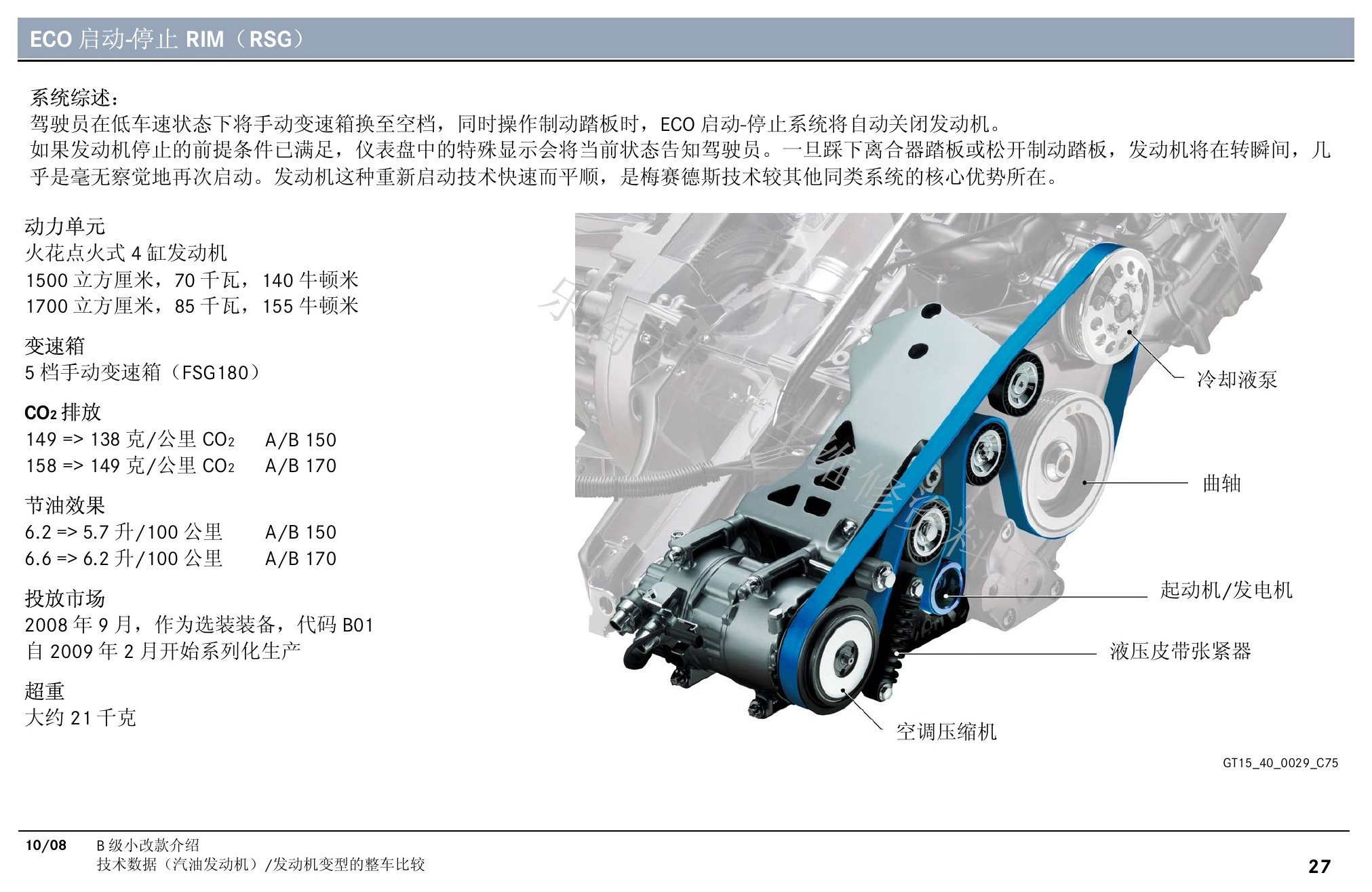

W245 B级小改款培训原第27页。

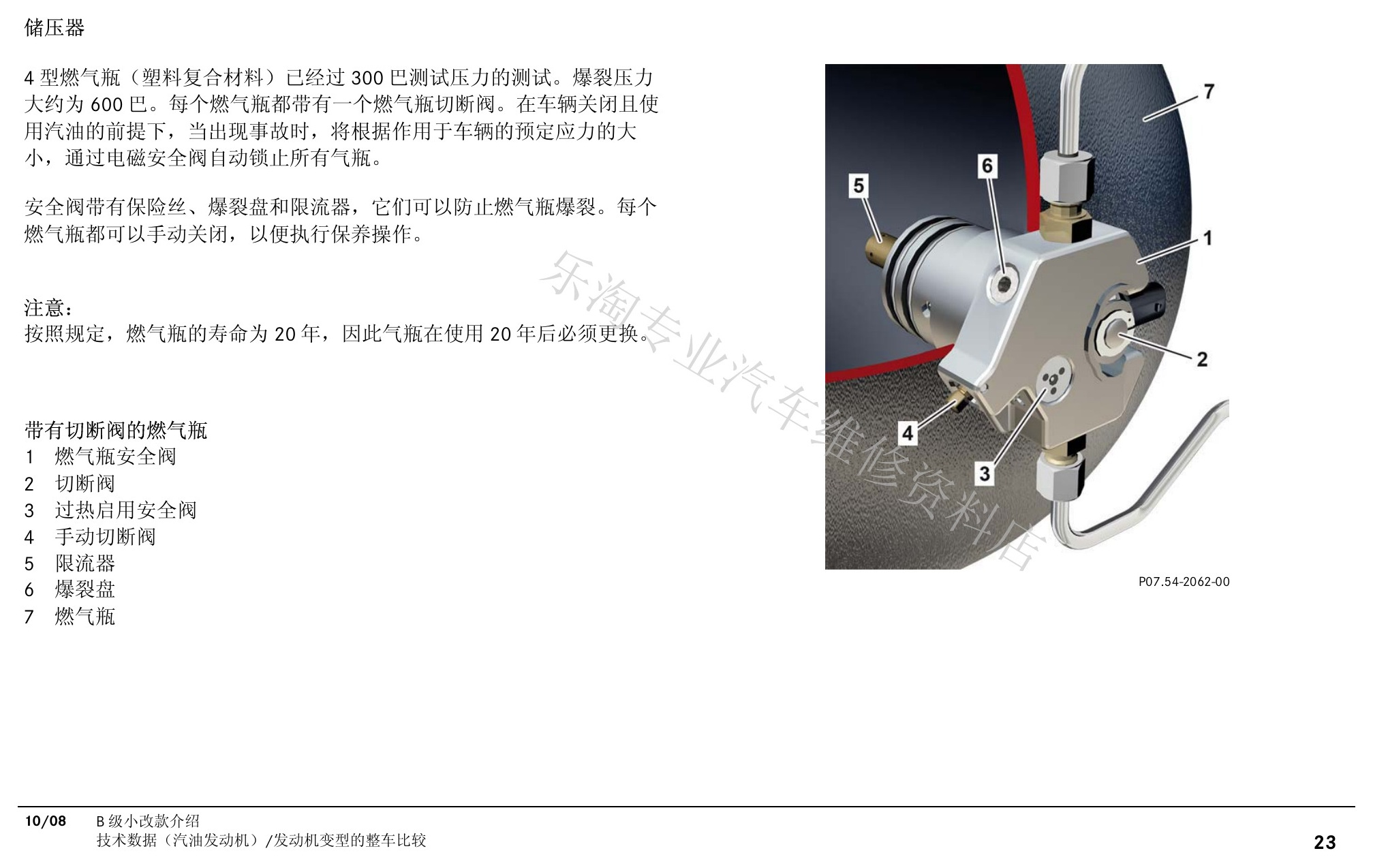

W245 B级小改款培训原第28页。

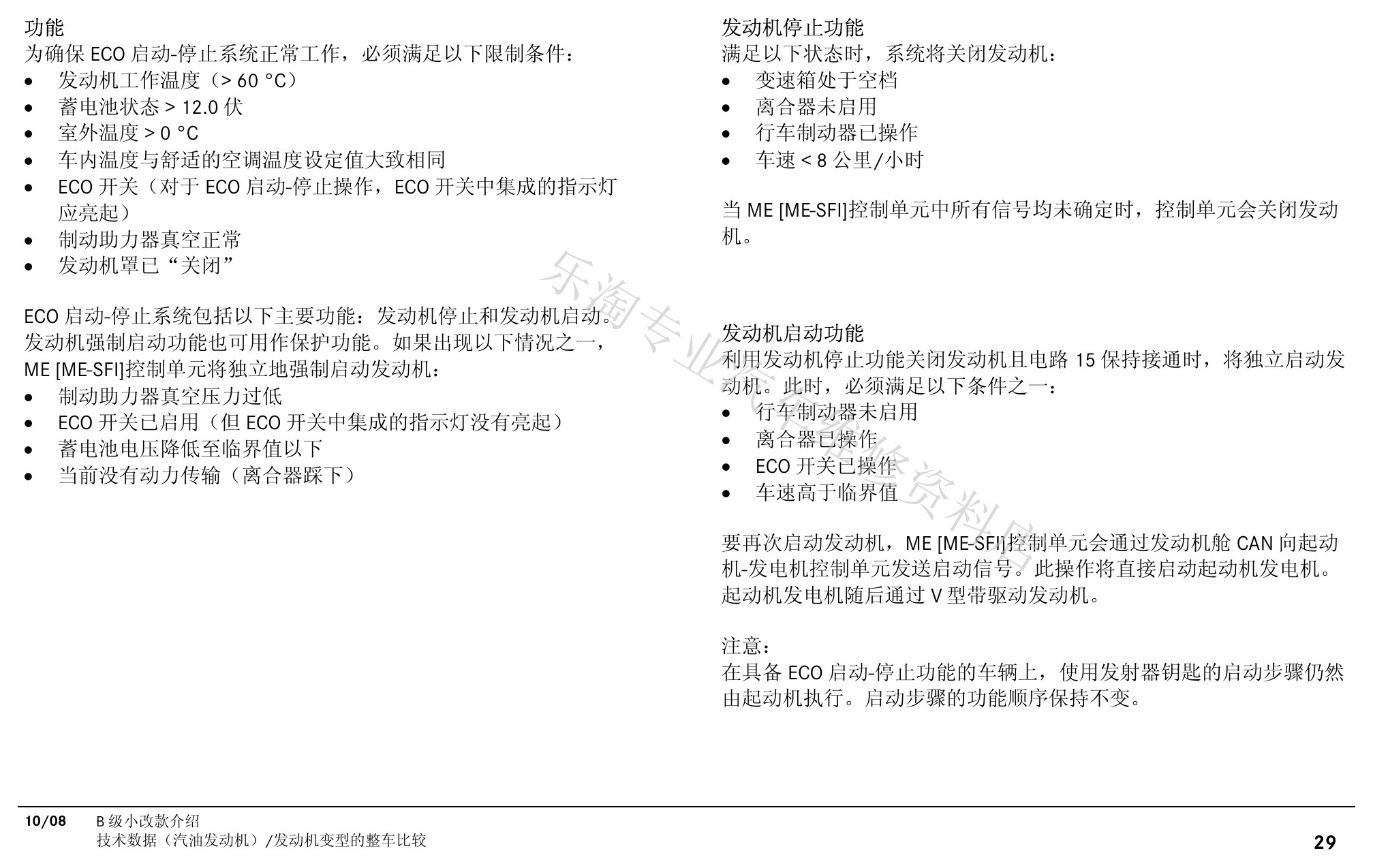

W245 B级小改款培训原第29页。

四、BlueEFFICIENCY、ECO启停与CVT

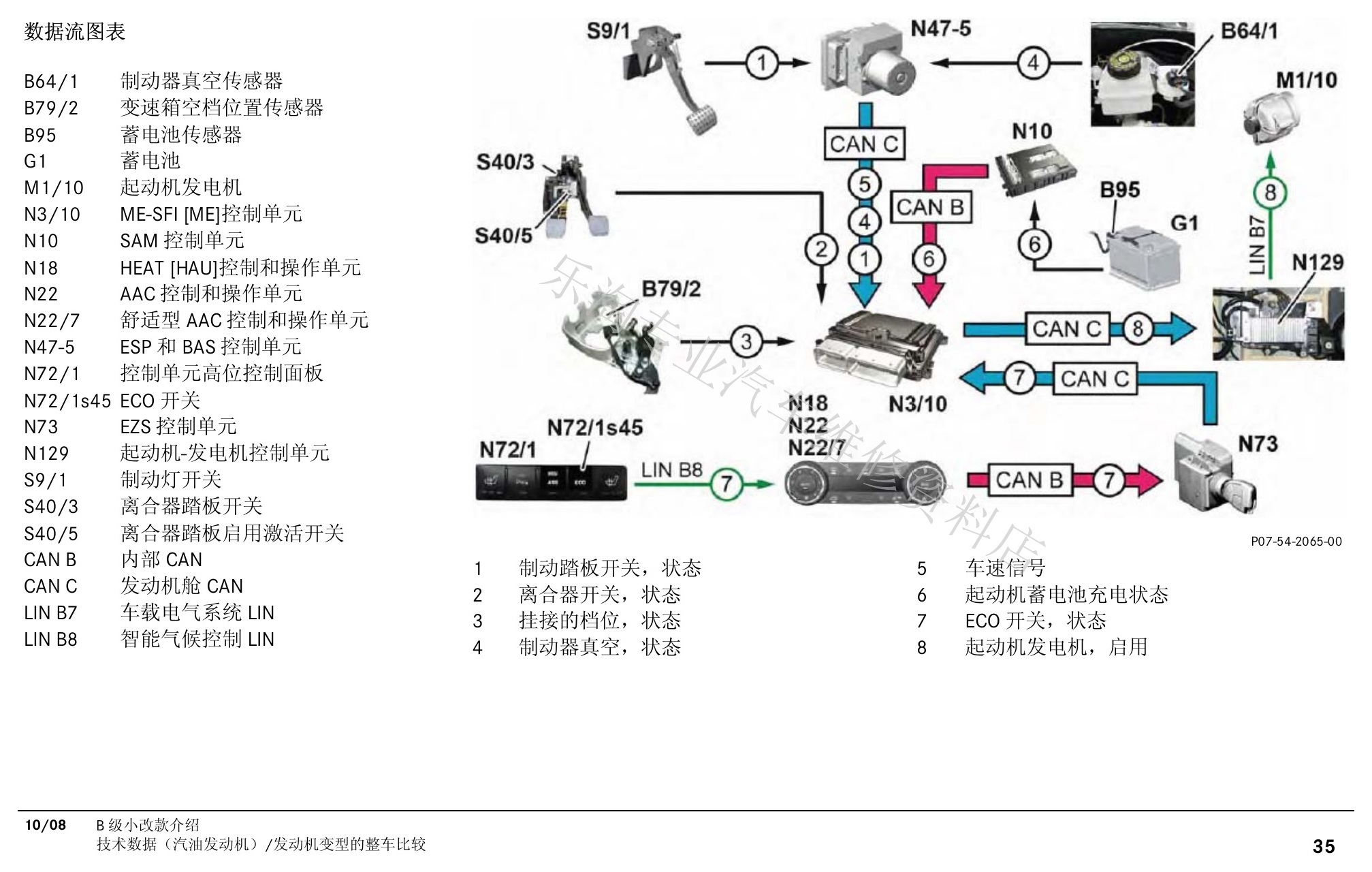

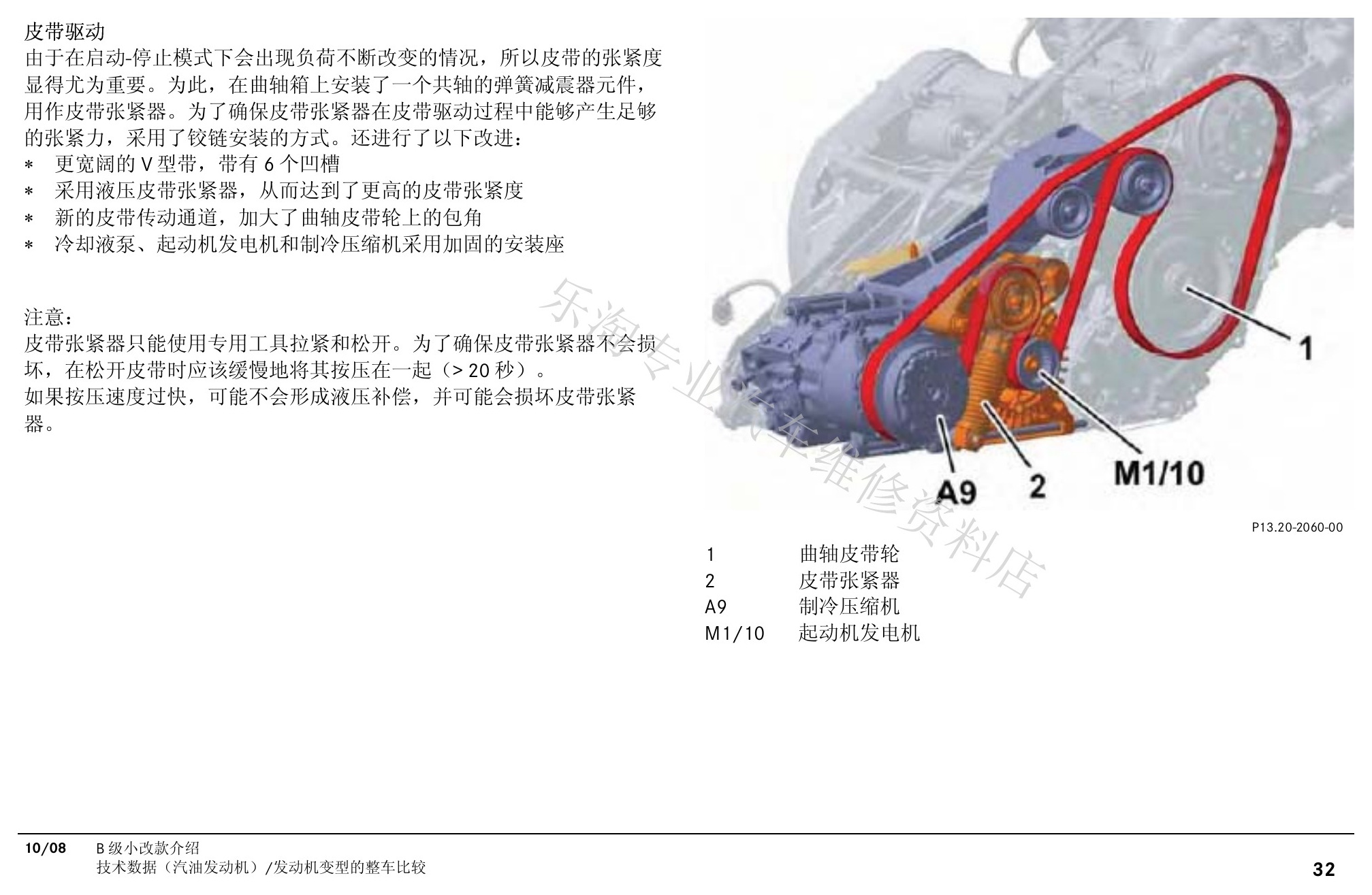

资料详细展开BlueEFFICIENCY、皮带起动发电机、附加蓄电池、能量再生、数据流以及AUTOTRONIC CVT原理。

W245 B级小改款培训原第30页。
W245 B级小改款培训原第31页。

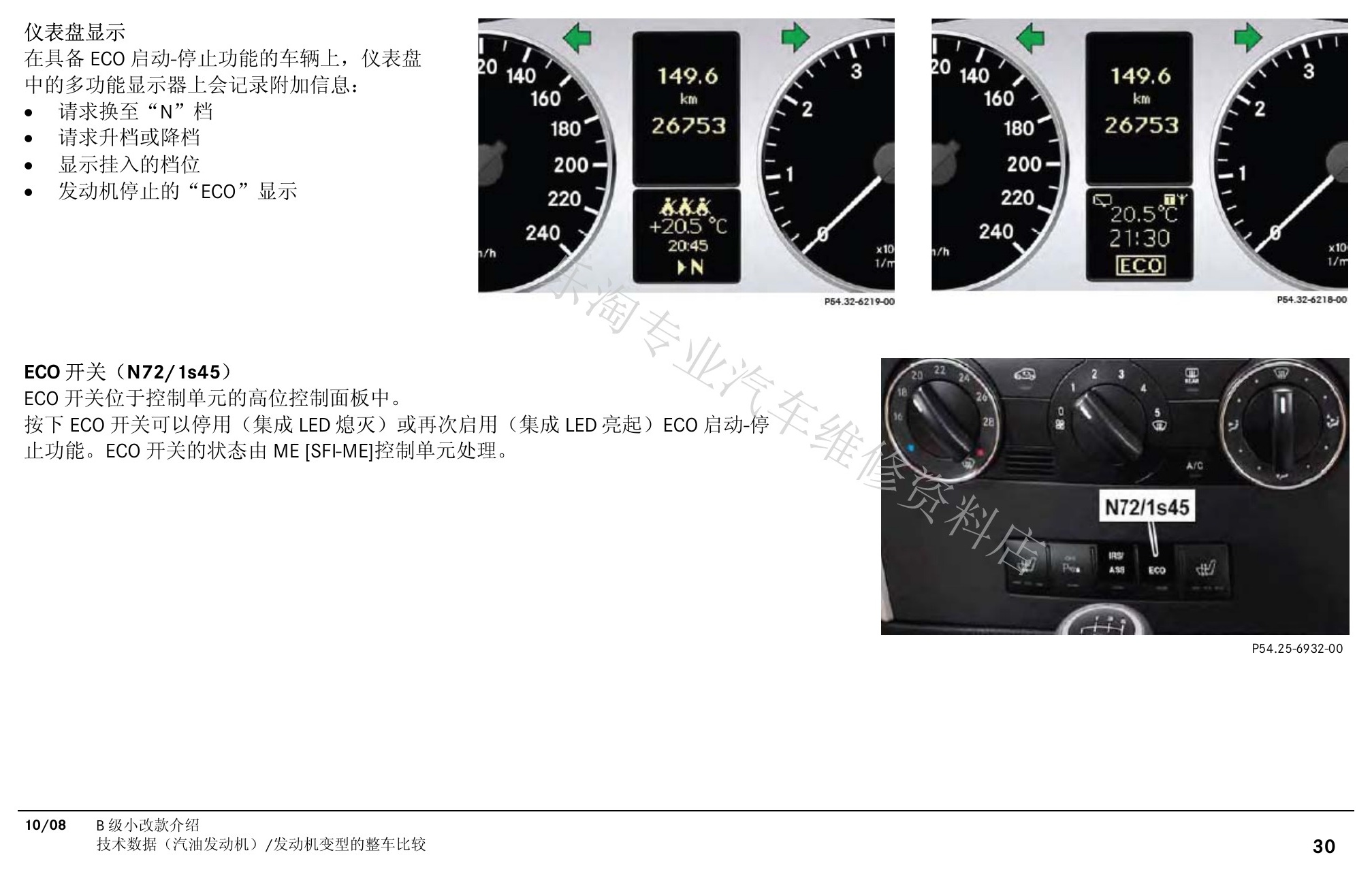

W245 B级小改款培训原第32页。

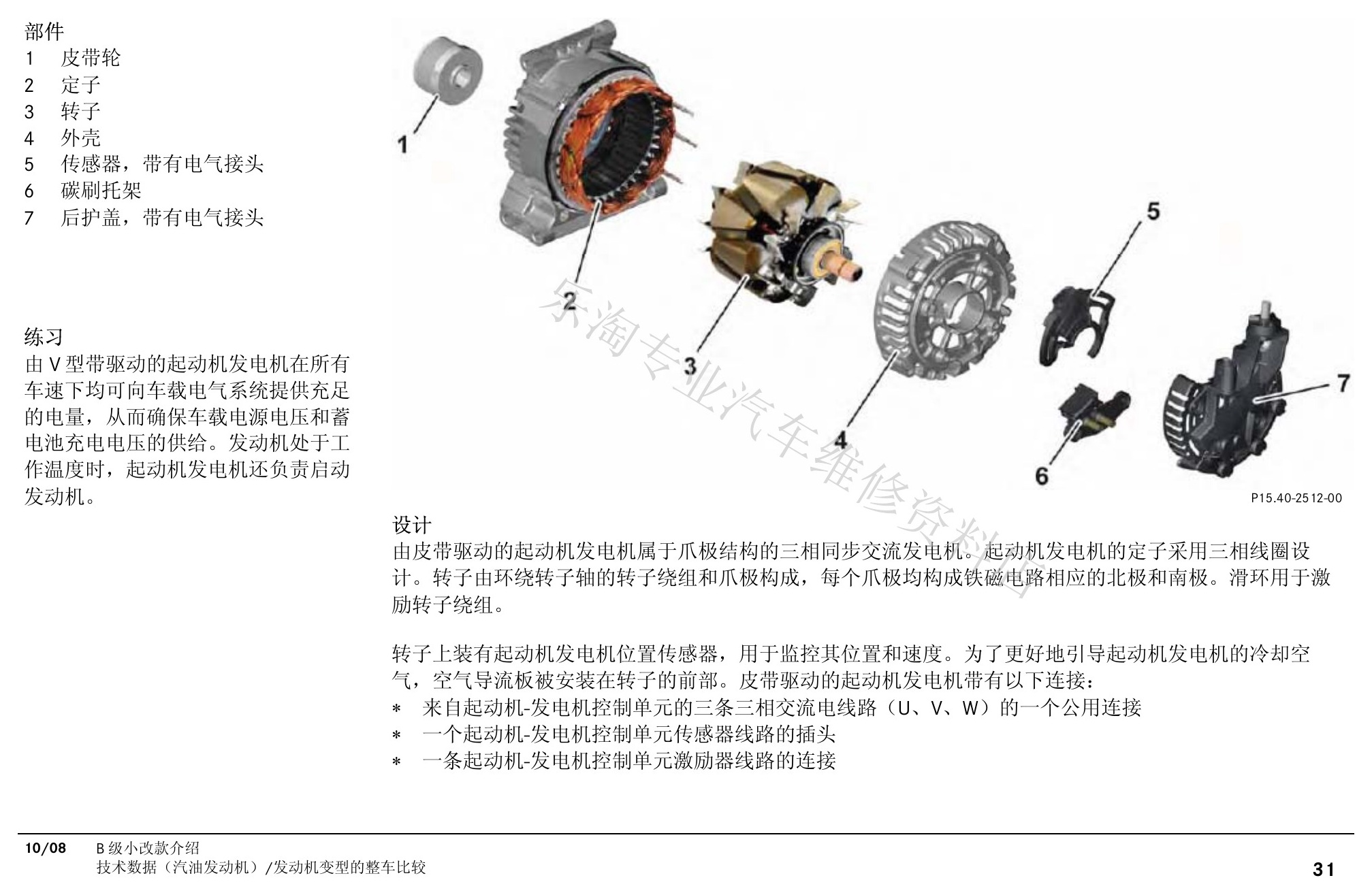

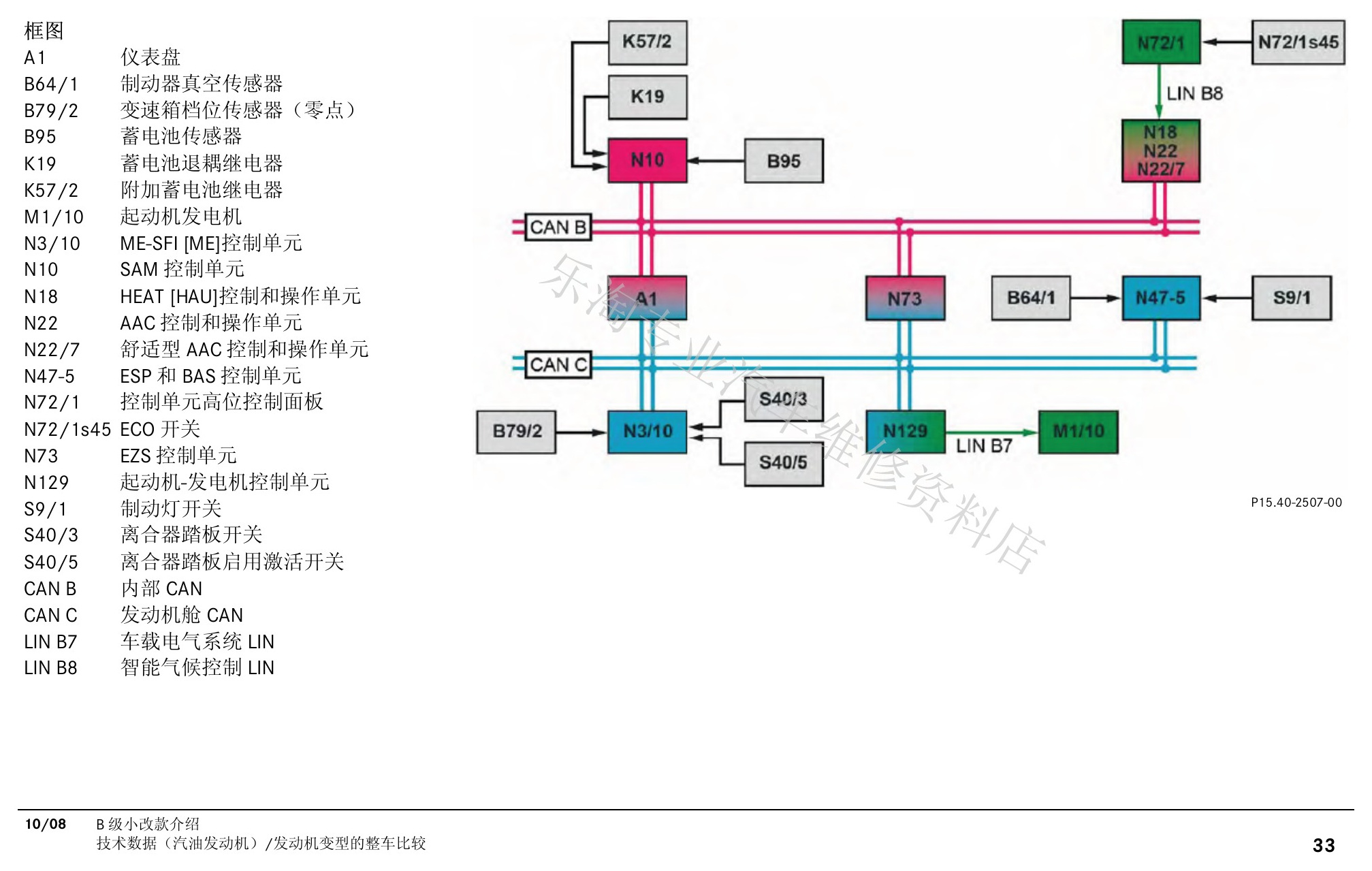

W245 B级小改款培训原第33页。

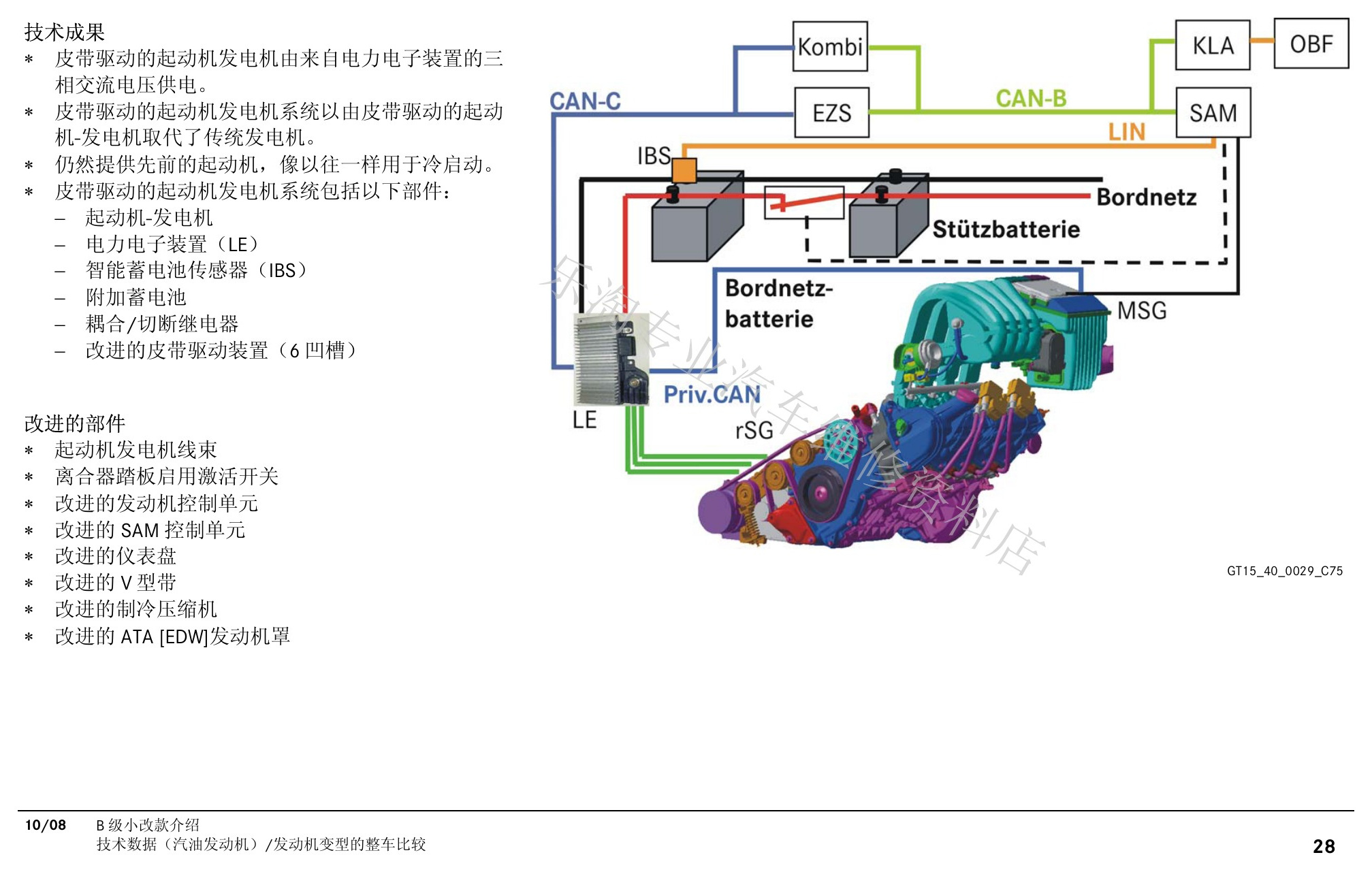

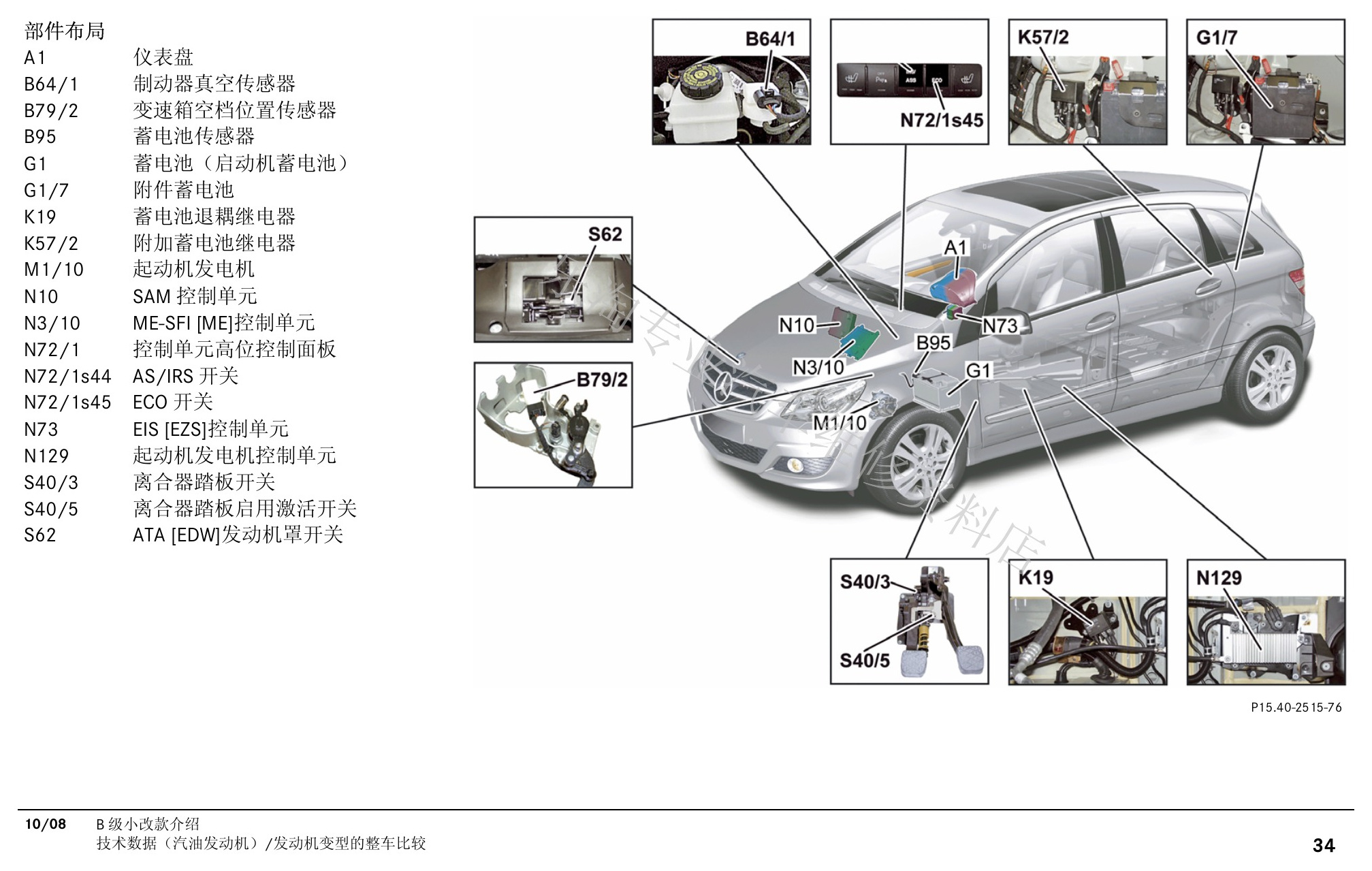

W245 B级小改款培训原第34页。
W245 B级小改款培训原第35页。

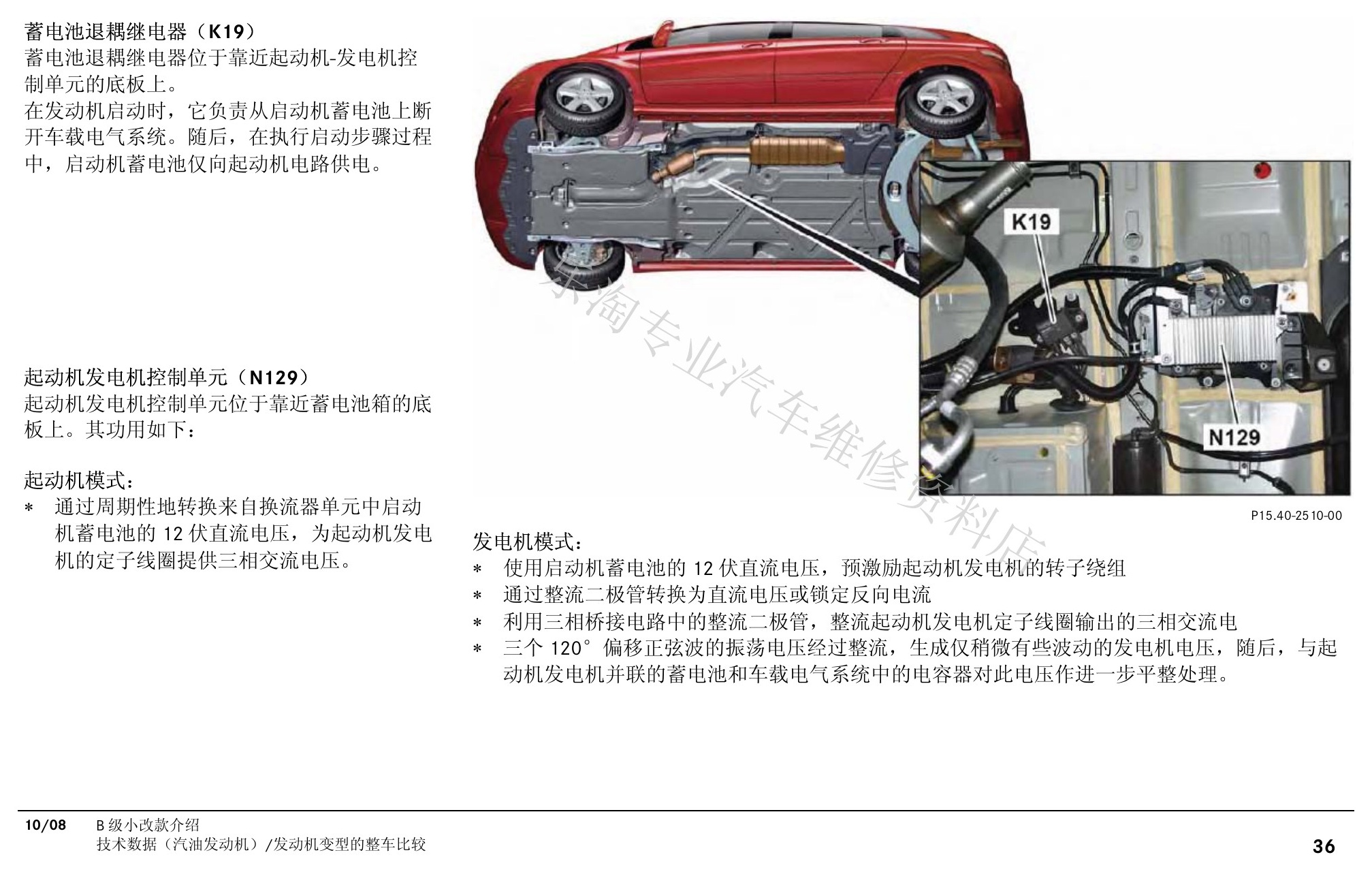

W245 B级小改款培训原第36页。
W245 B级小改款培训原第37页。
W245 B级小改款培训原第38页。

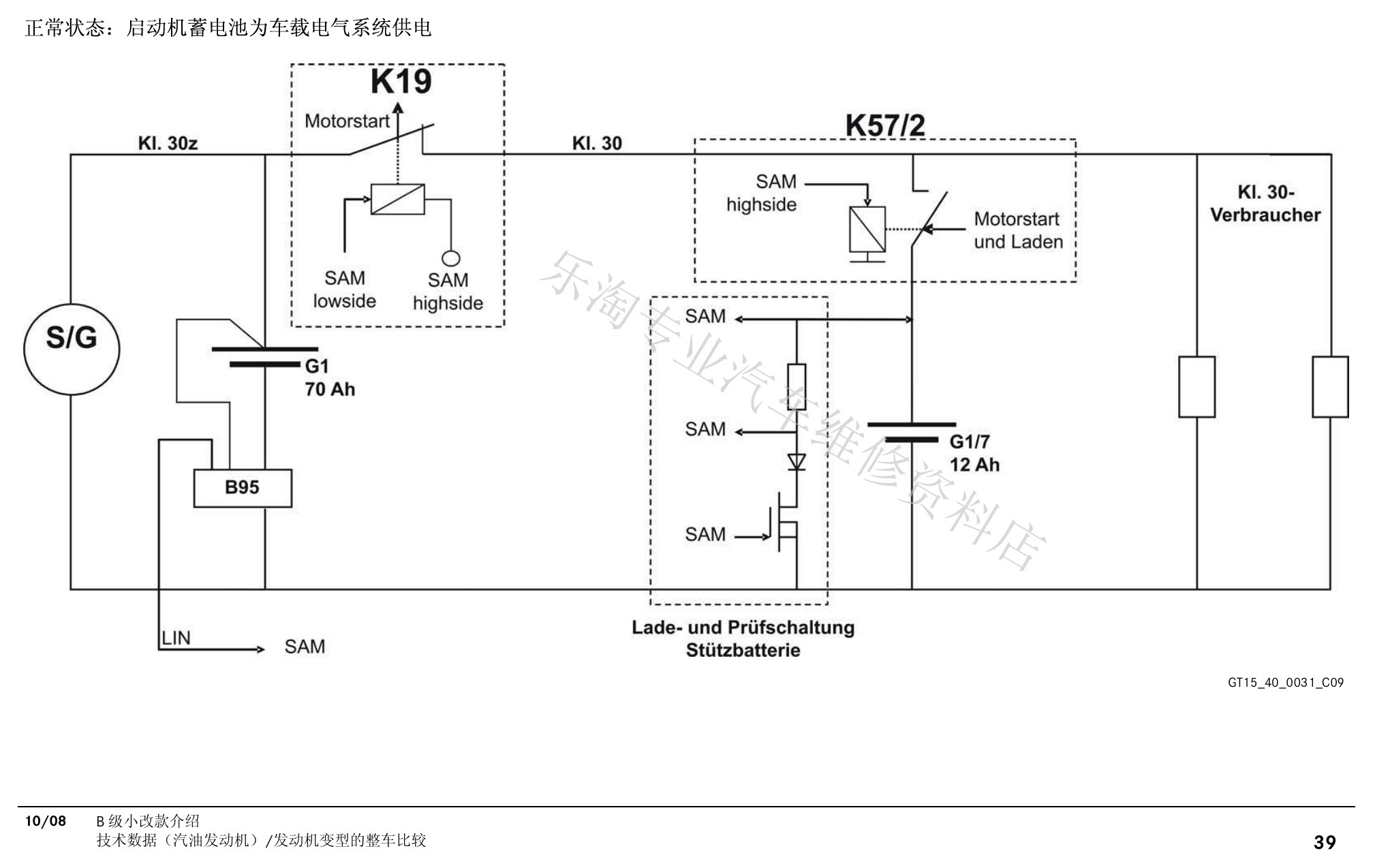

W245 B级小改款培训原第39页。

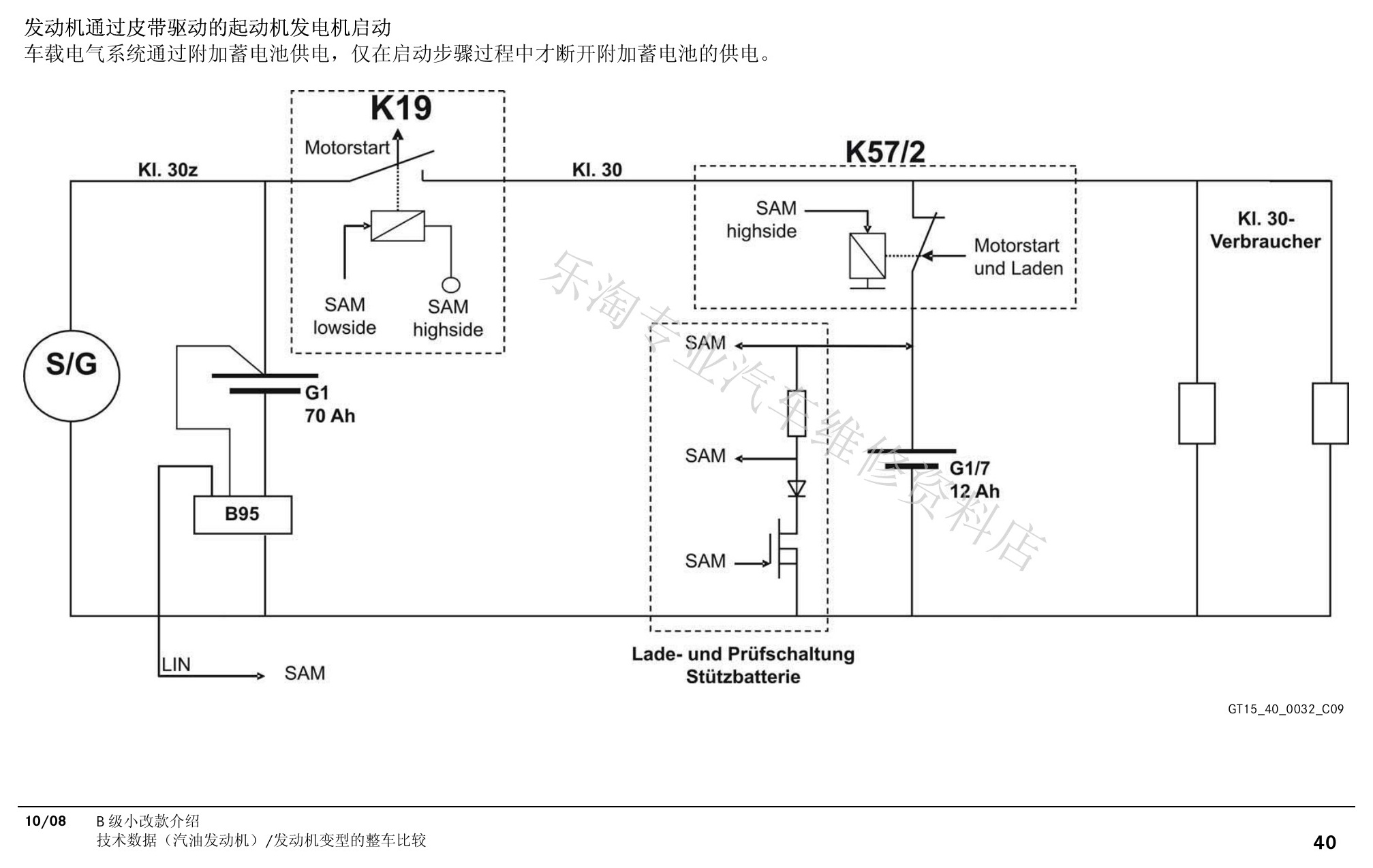

W245 B级小改款培训原第40页。

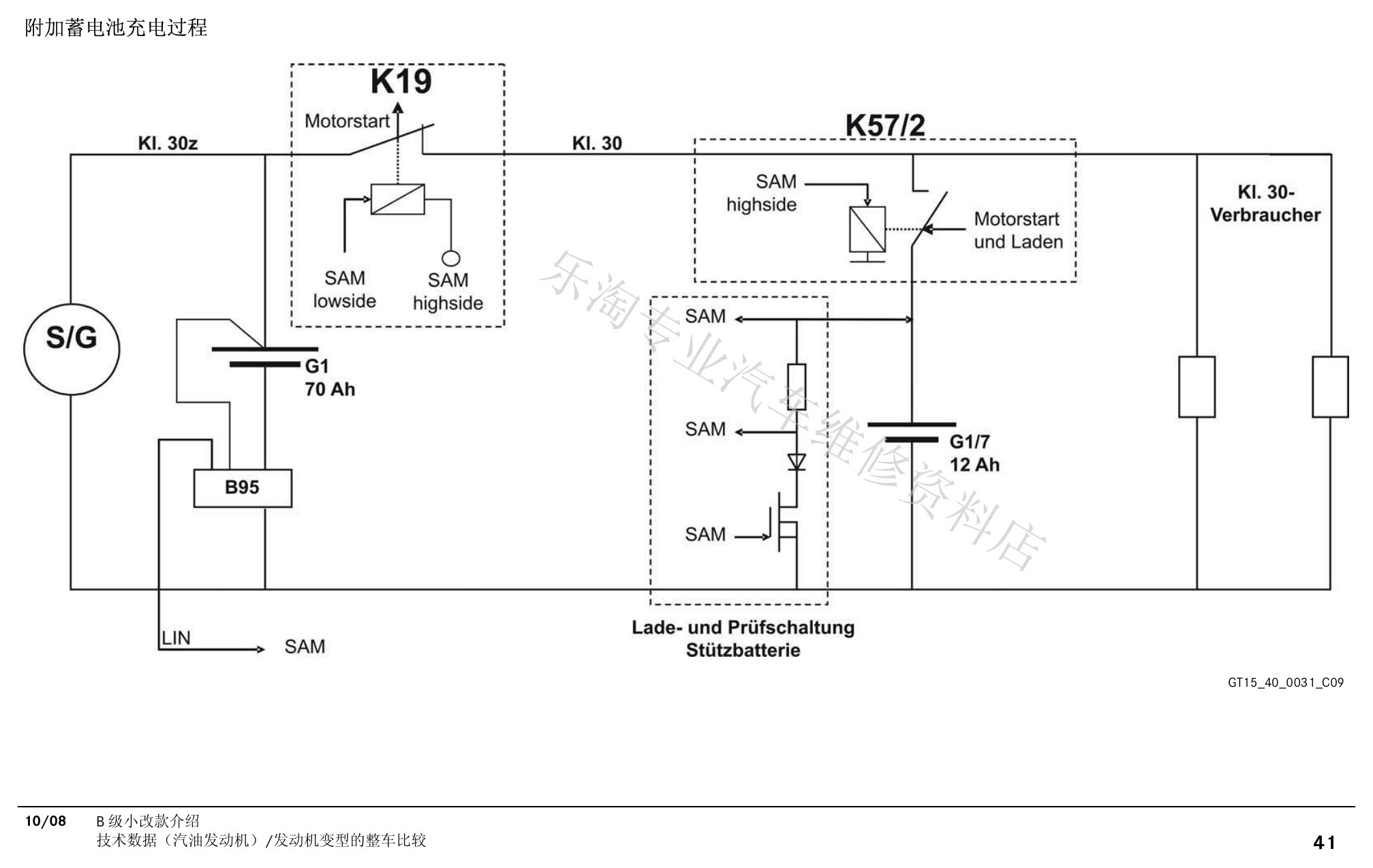

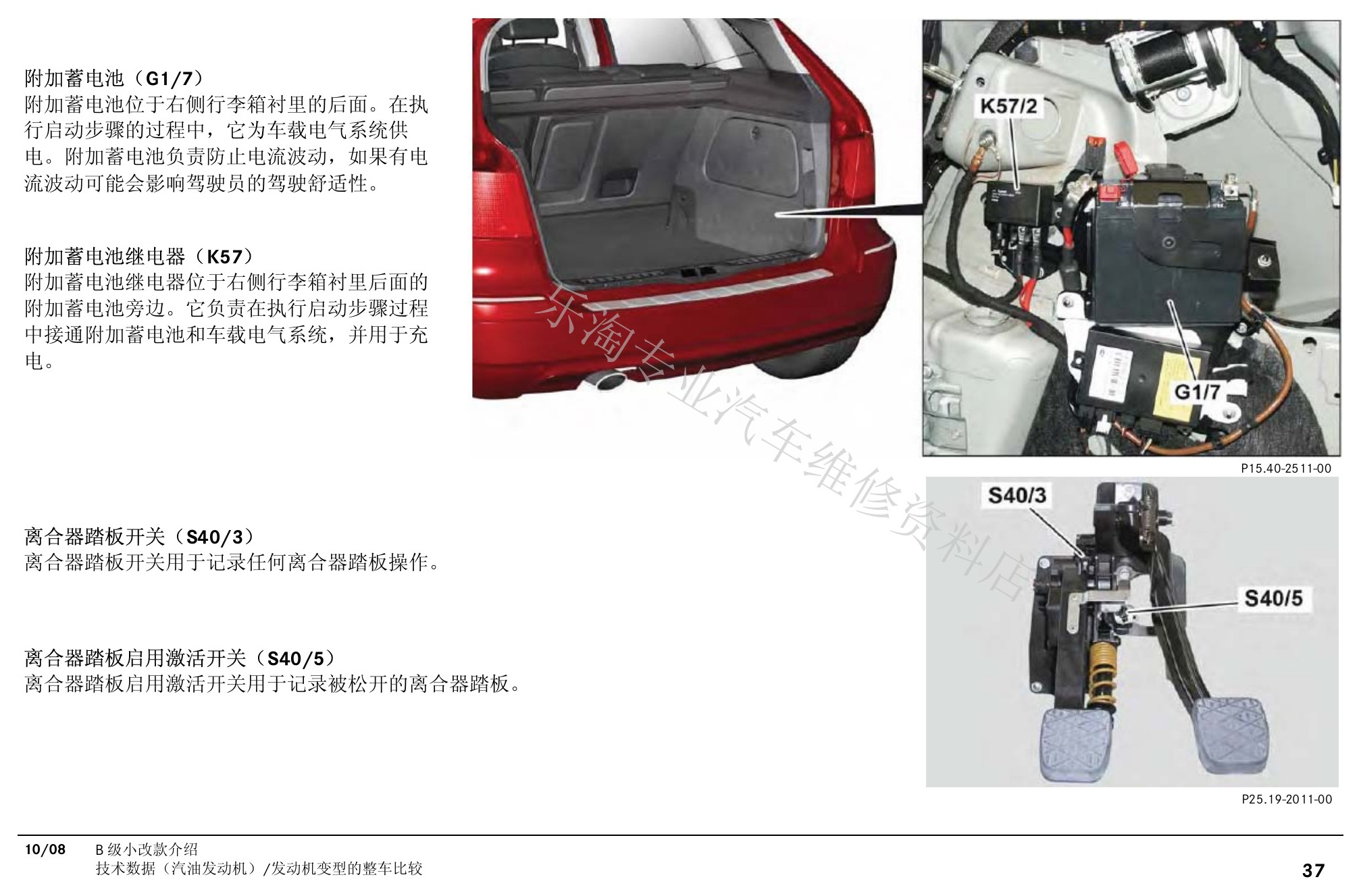

W245 B级小改款培训原第41页。
W245 B级小改款培训原第42页。

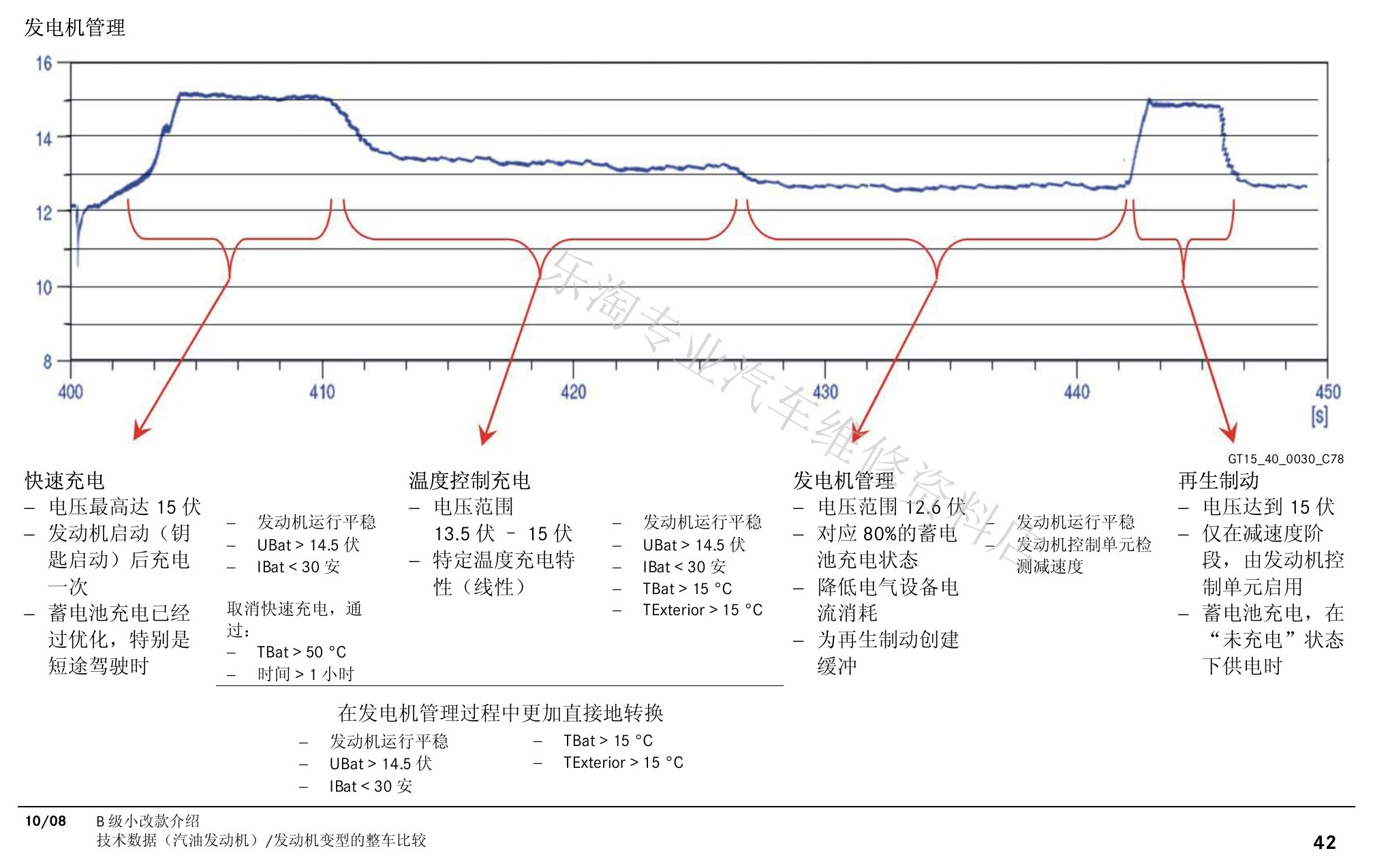

W245 B级小改款培训原第43页。

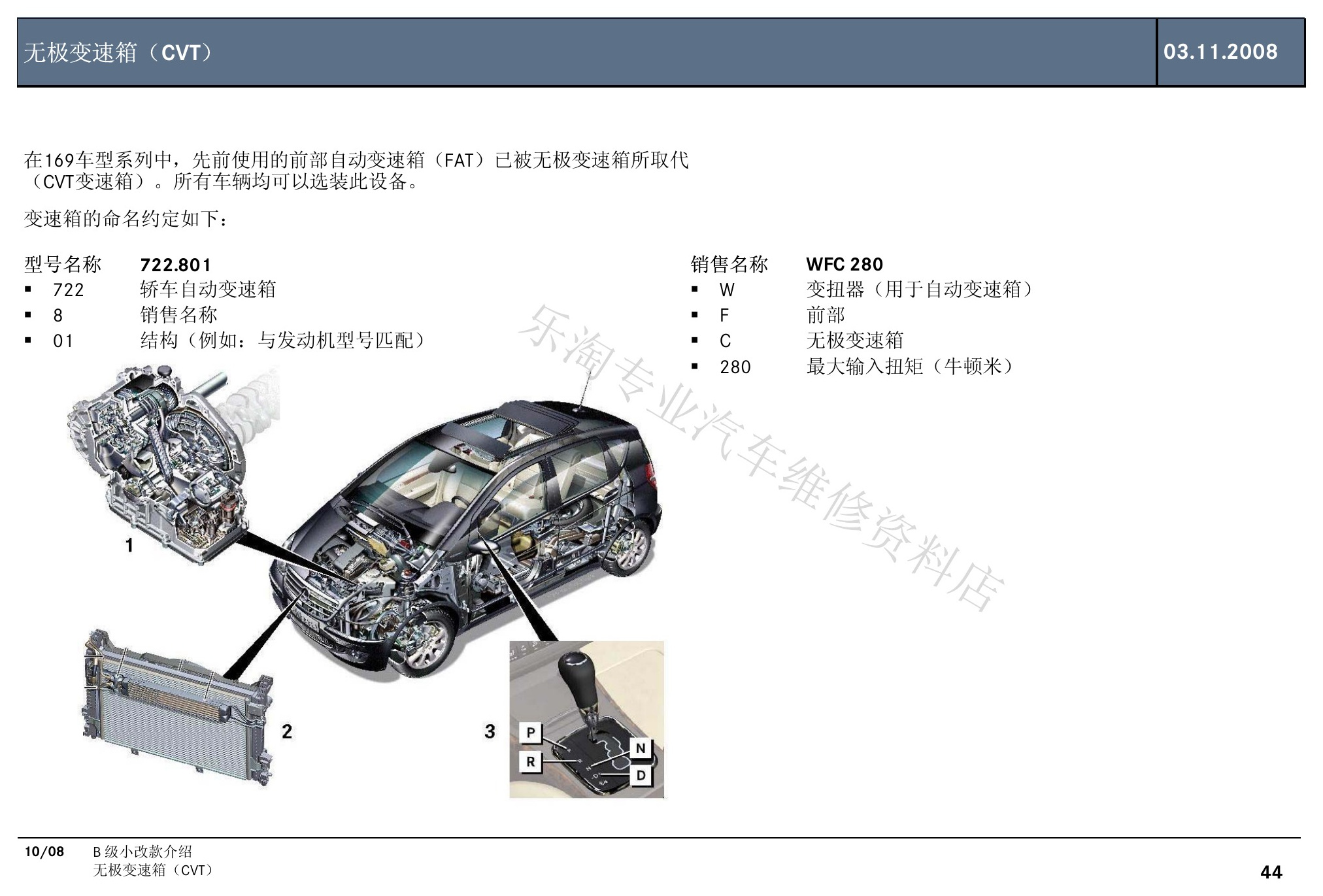

W245 B级小改款培训原第44页。

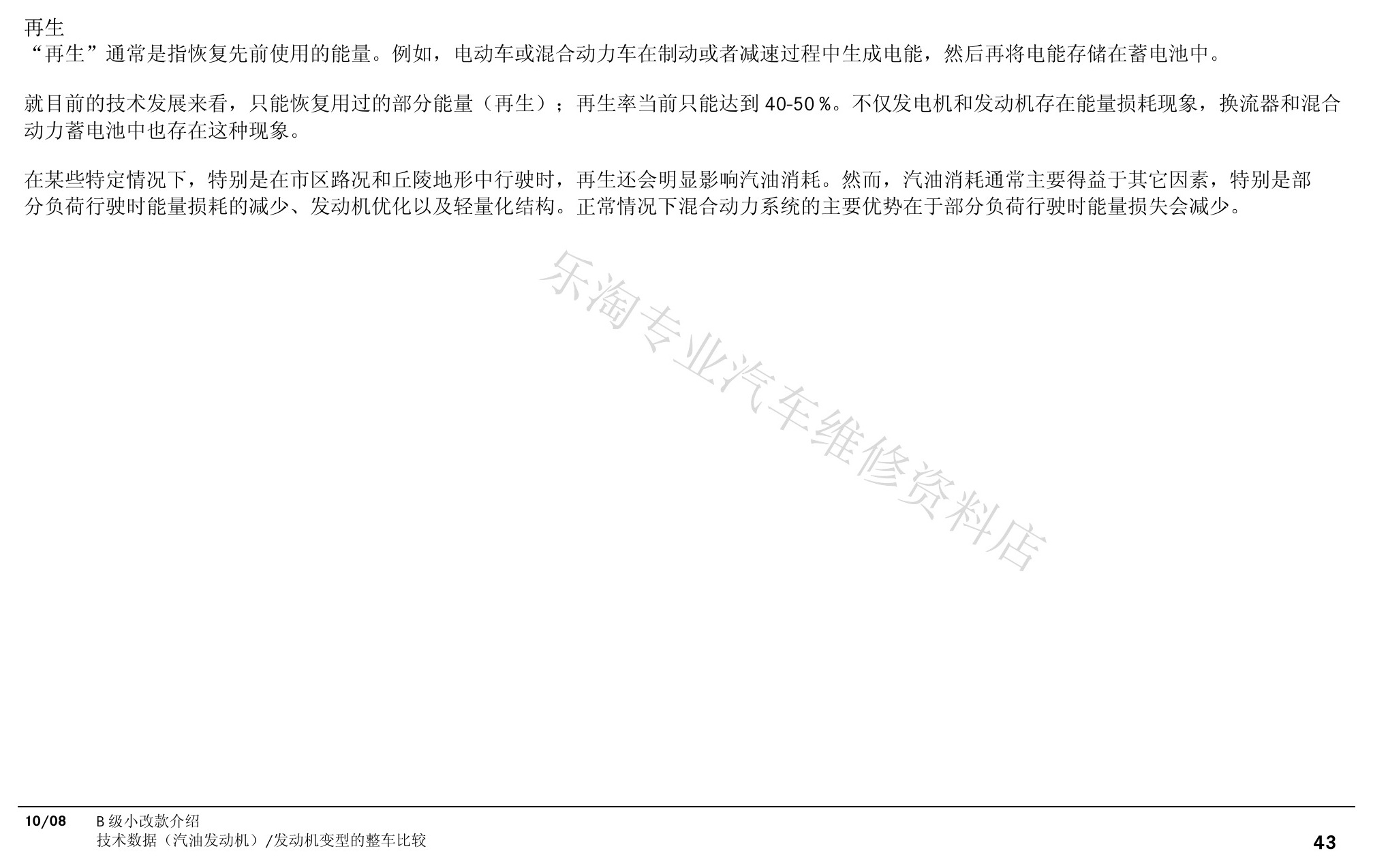

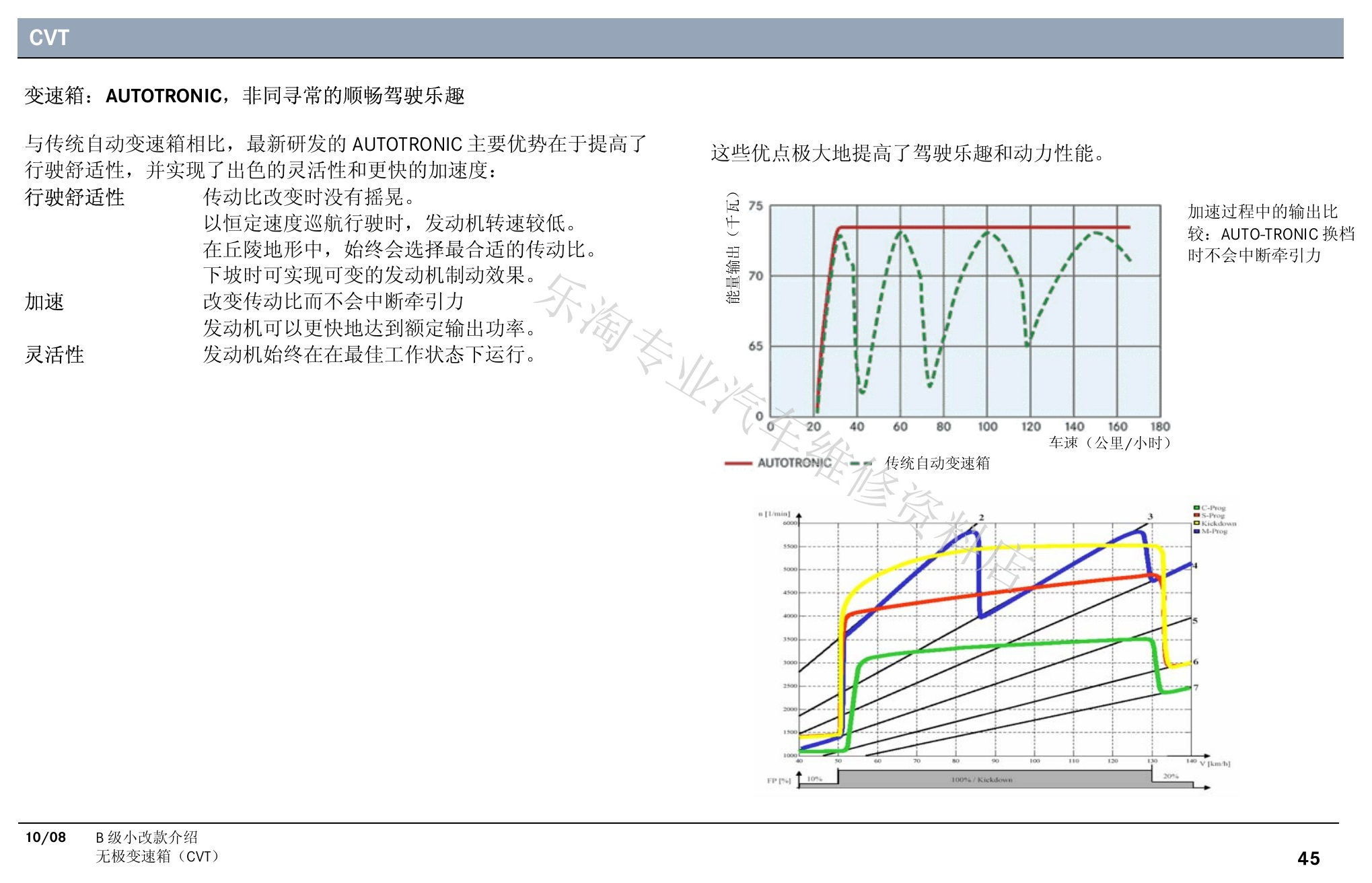

W245 B级小改款培训原第45页。
W245 B级小改款培训原第46页。

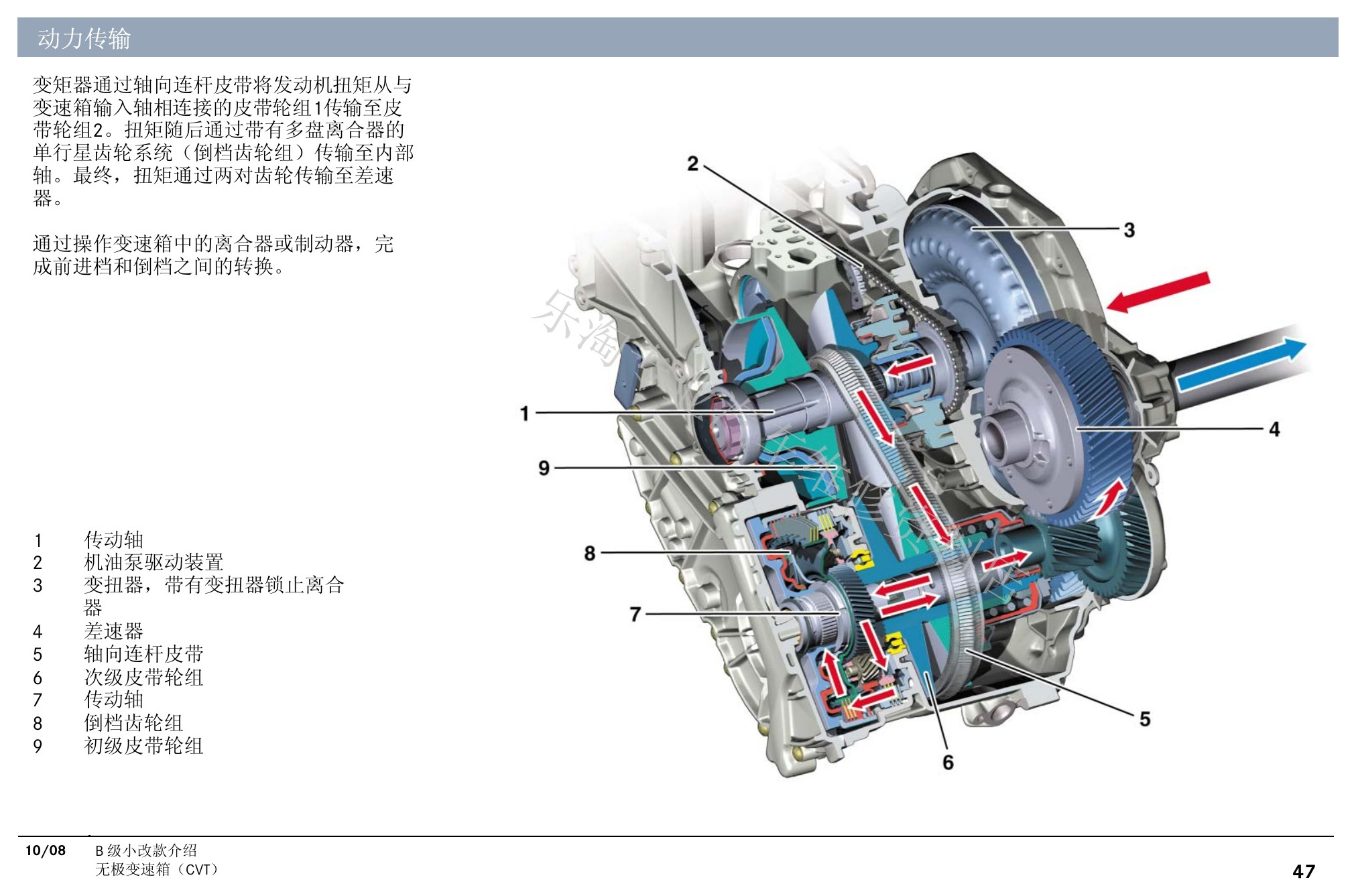

W245 B级小改款培训原第47页。

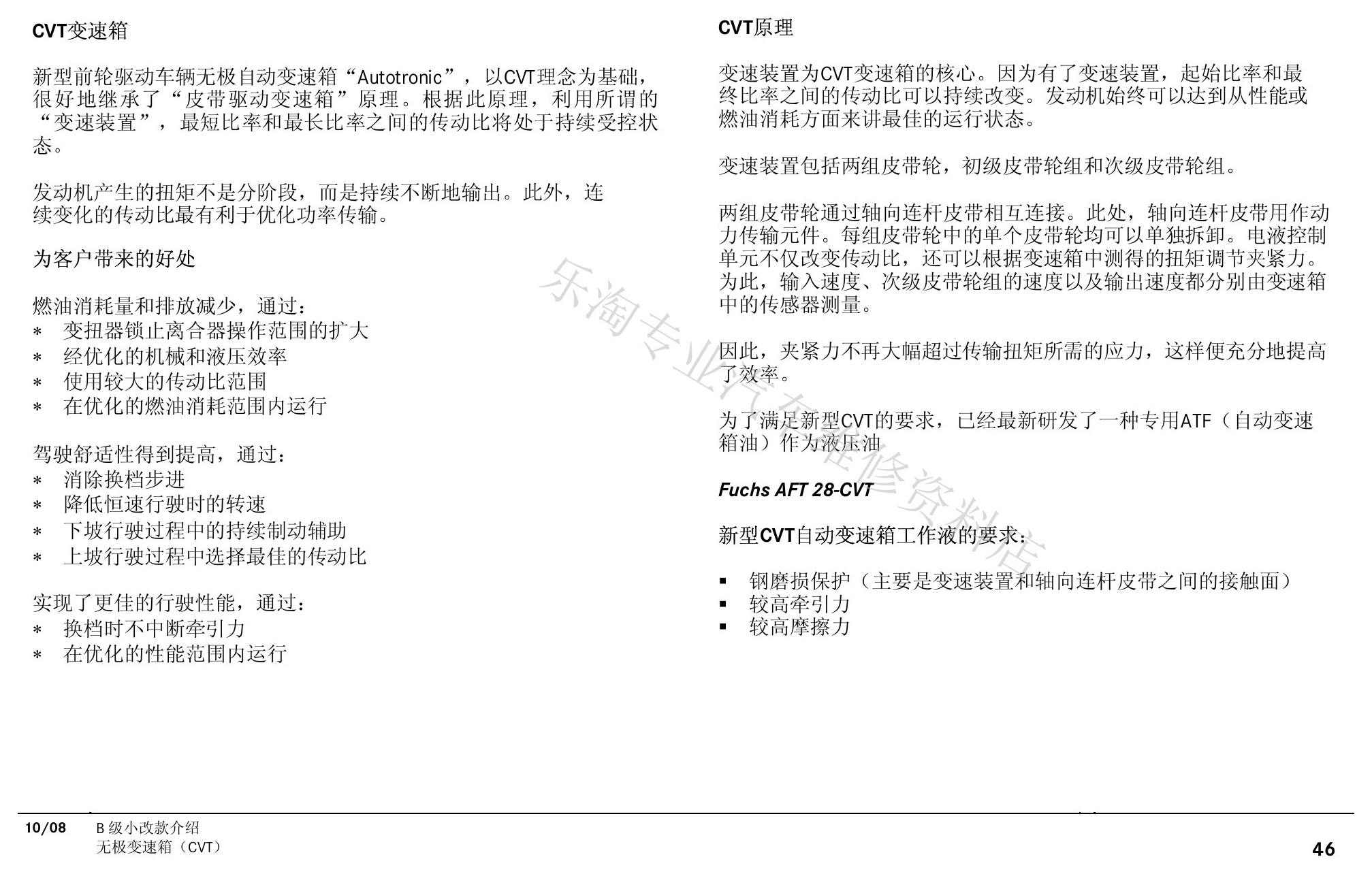

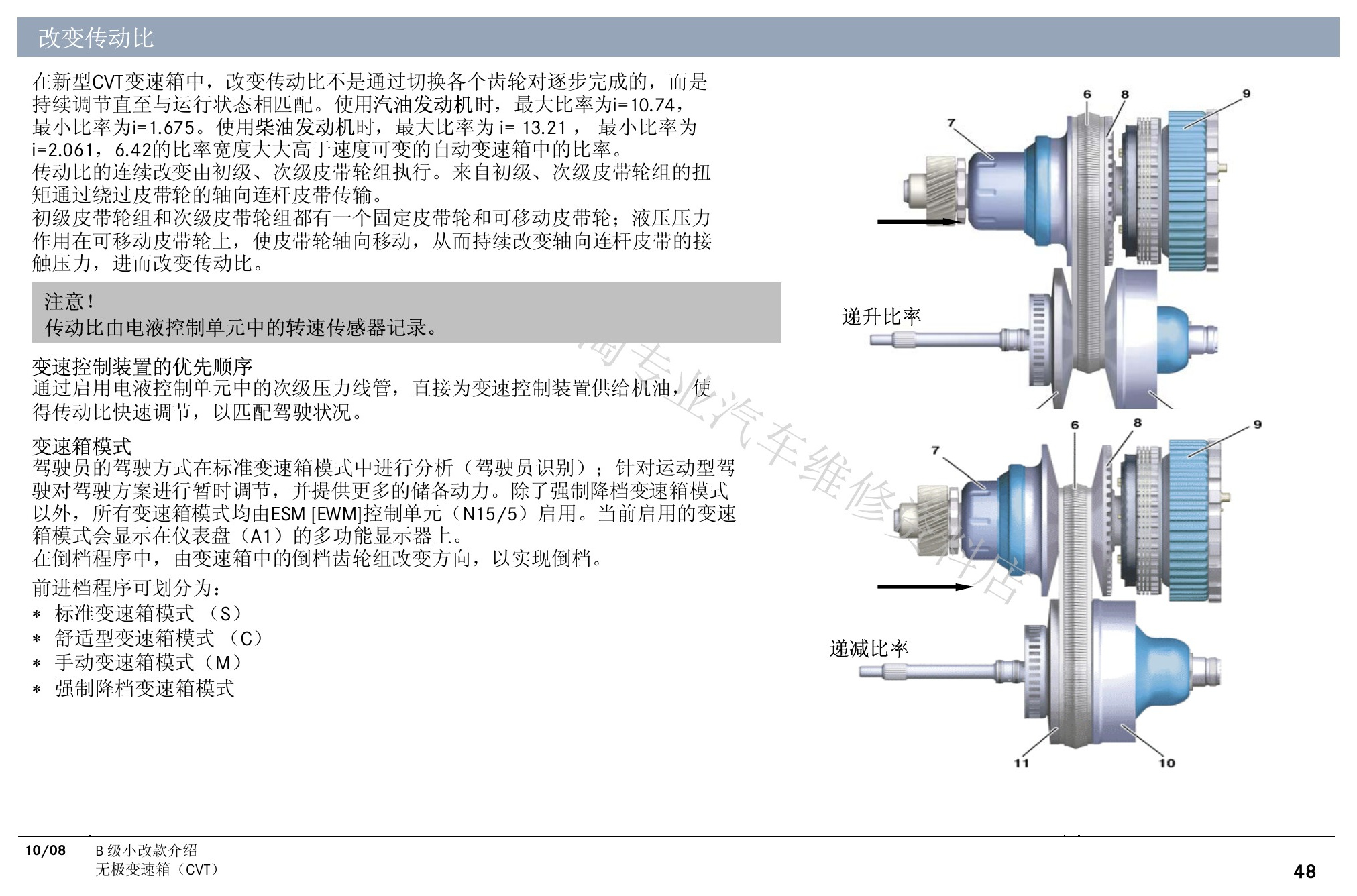

W245 B级小改款培训原第48页。
W245 B级小改款培训原第49页。
W245 B级小改款培训原第50页。
W245 B级小改款培训原第51页。
W245 B级小改款培训原第52页。

五、底盘、轮胎、制动与转向

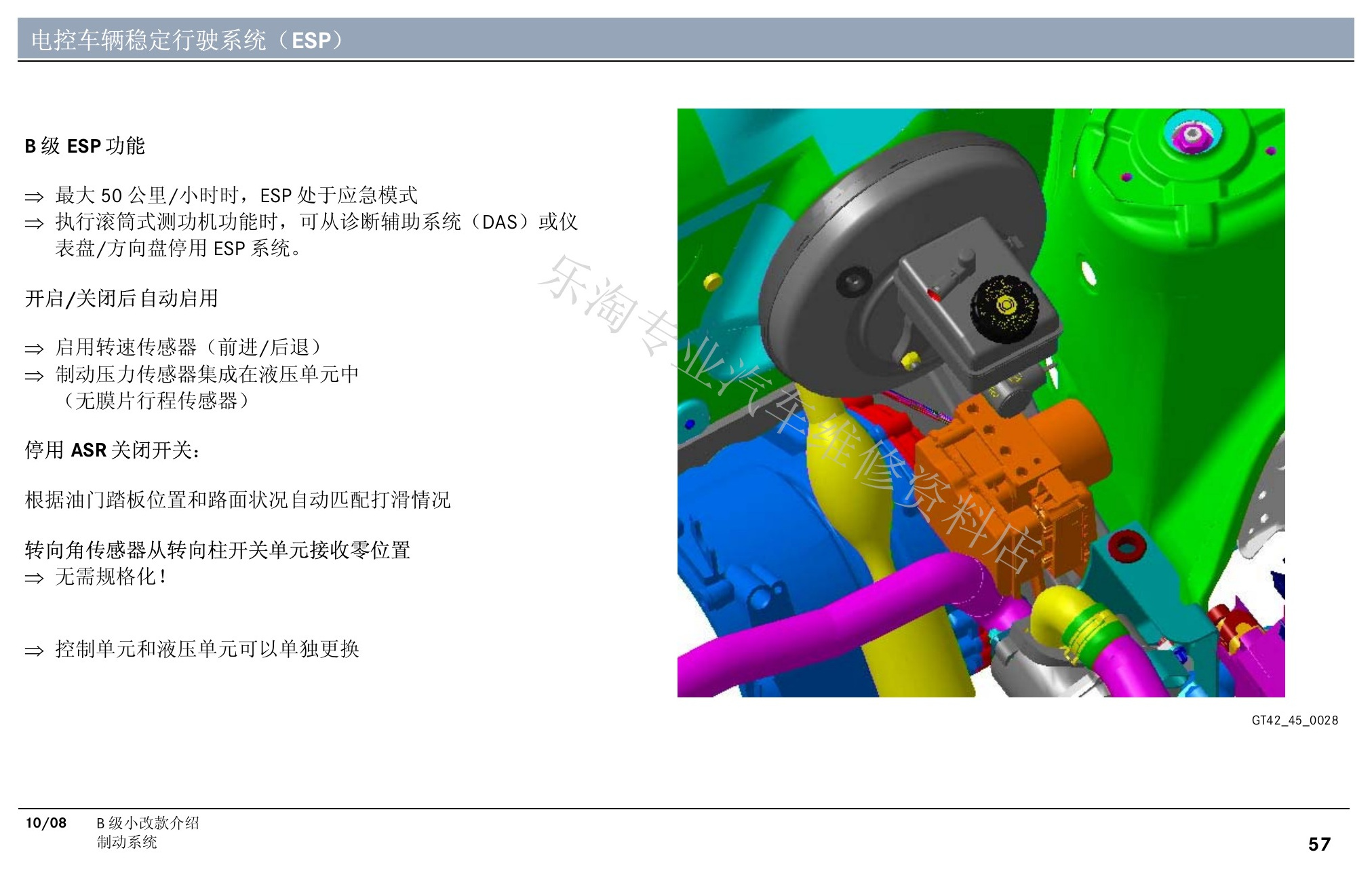

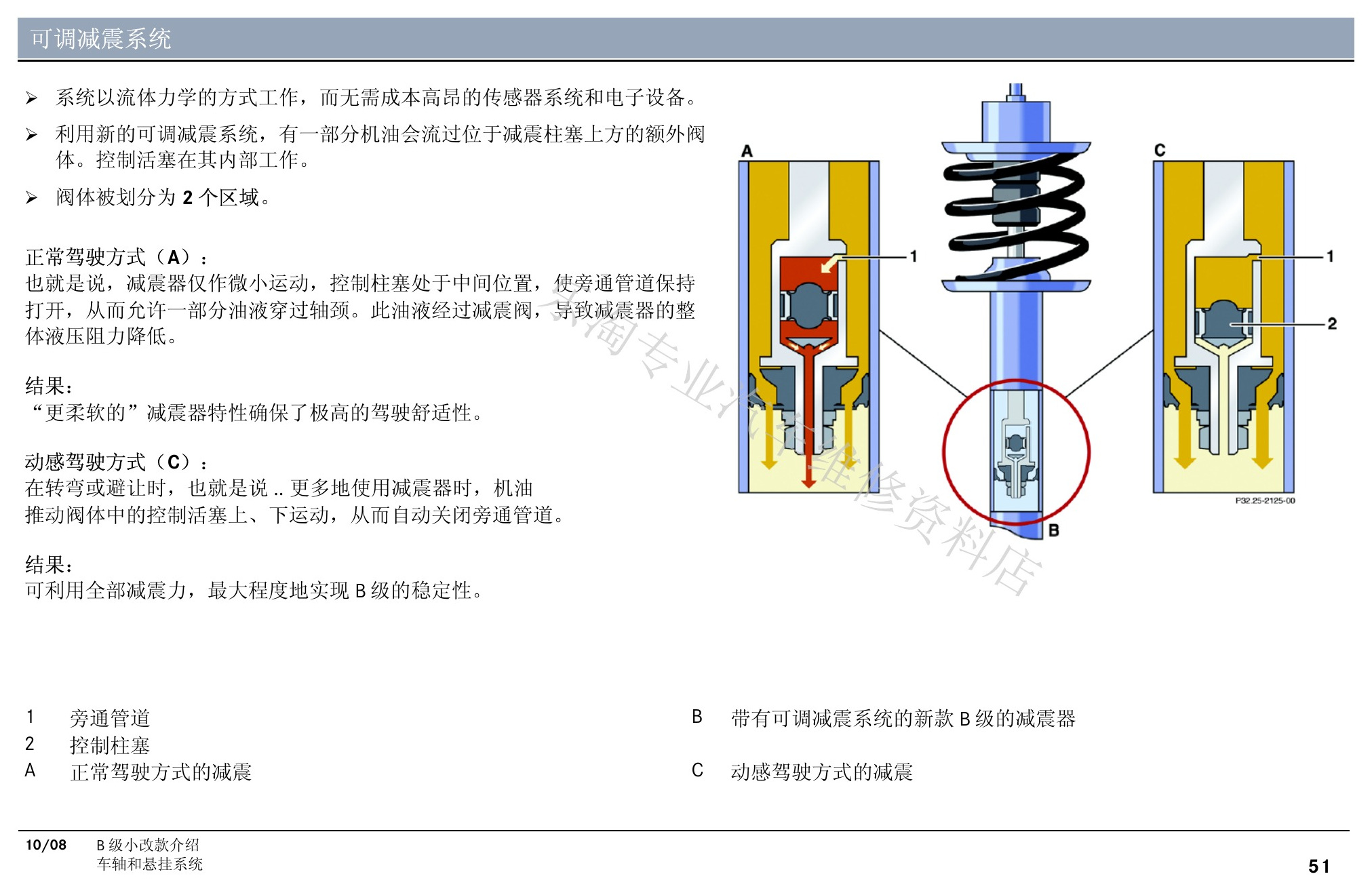

底盘部分介绍车轴悬架、可调减振、轮胎与胎压监测、ESP、坡道起步、自适应制动灯和电动转向。

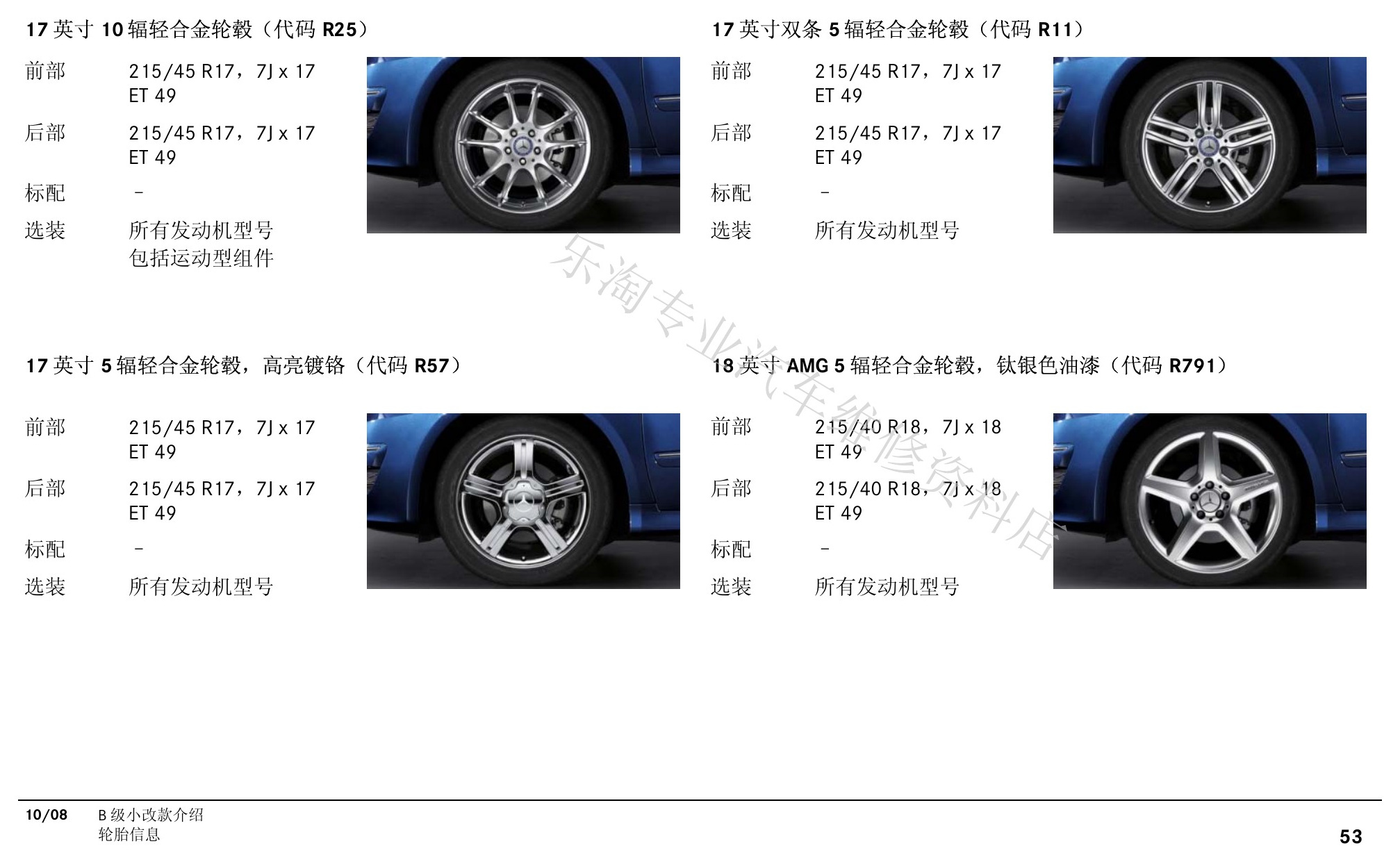

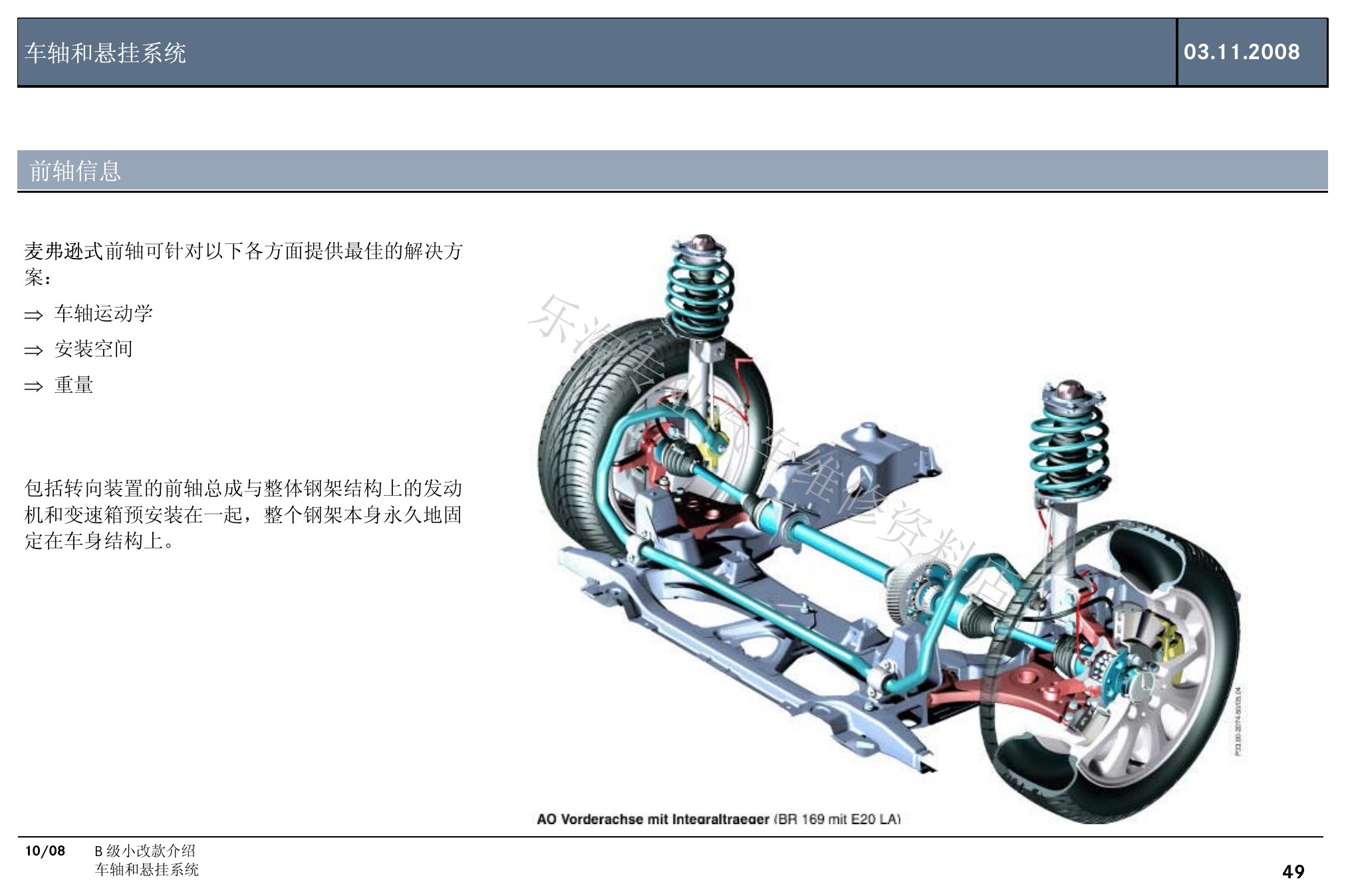

W245 B级小改款培训原第53页。

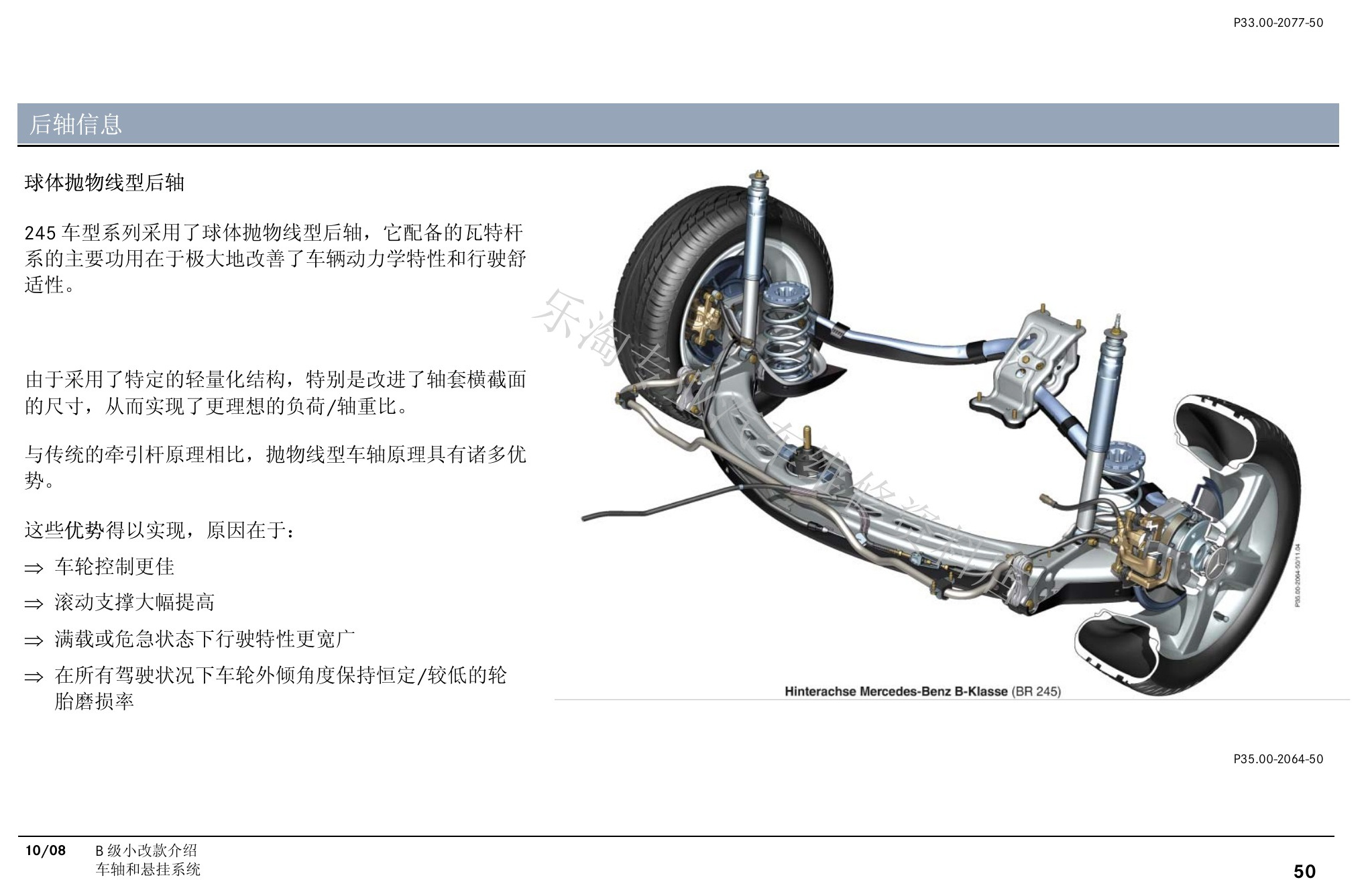

W245 B级小改款培训原第54页。
W245 B级小改款培训原第55页。

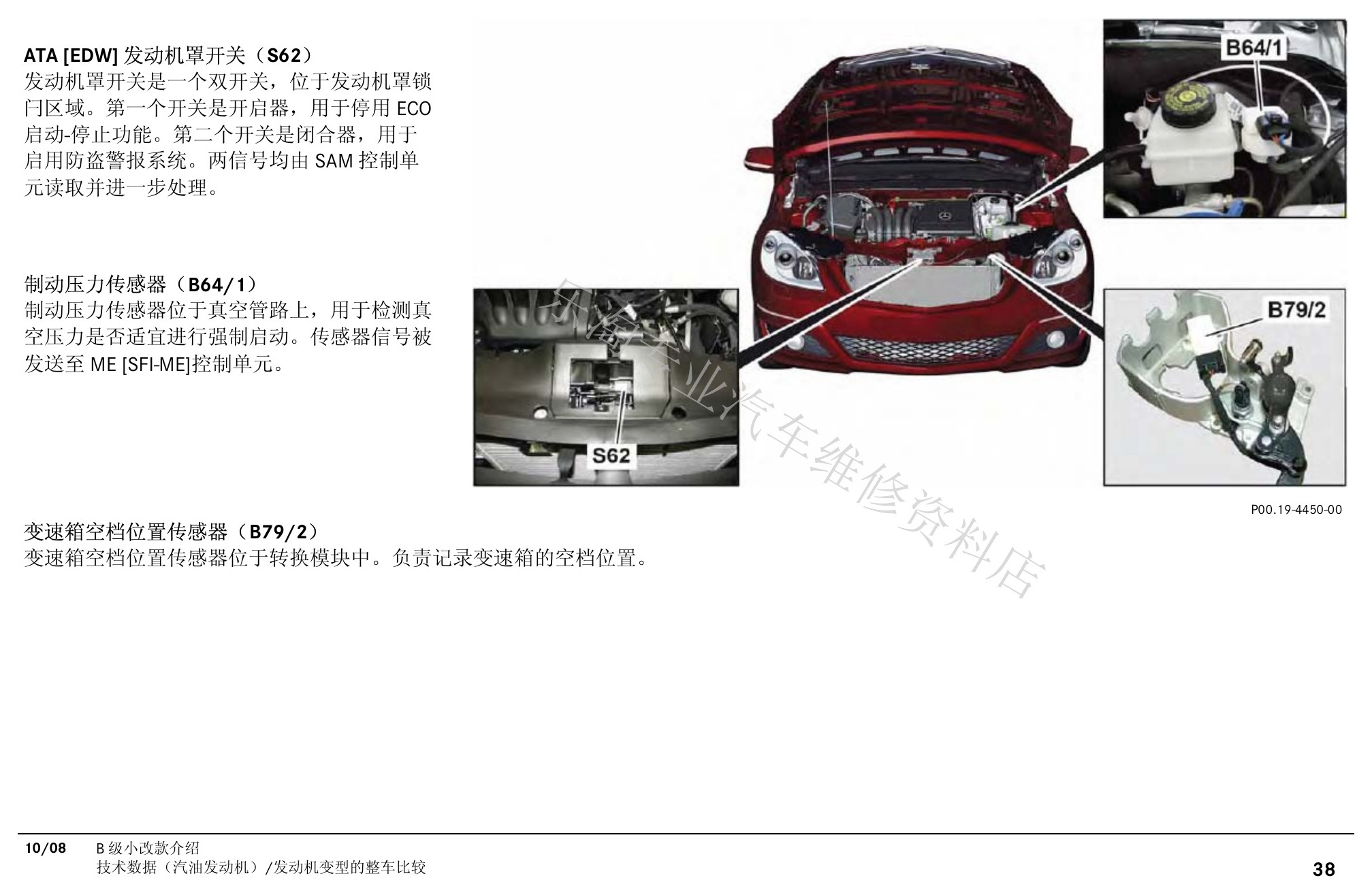

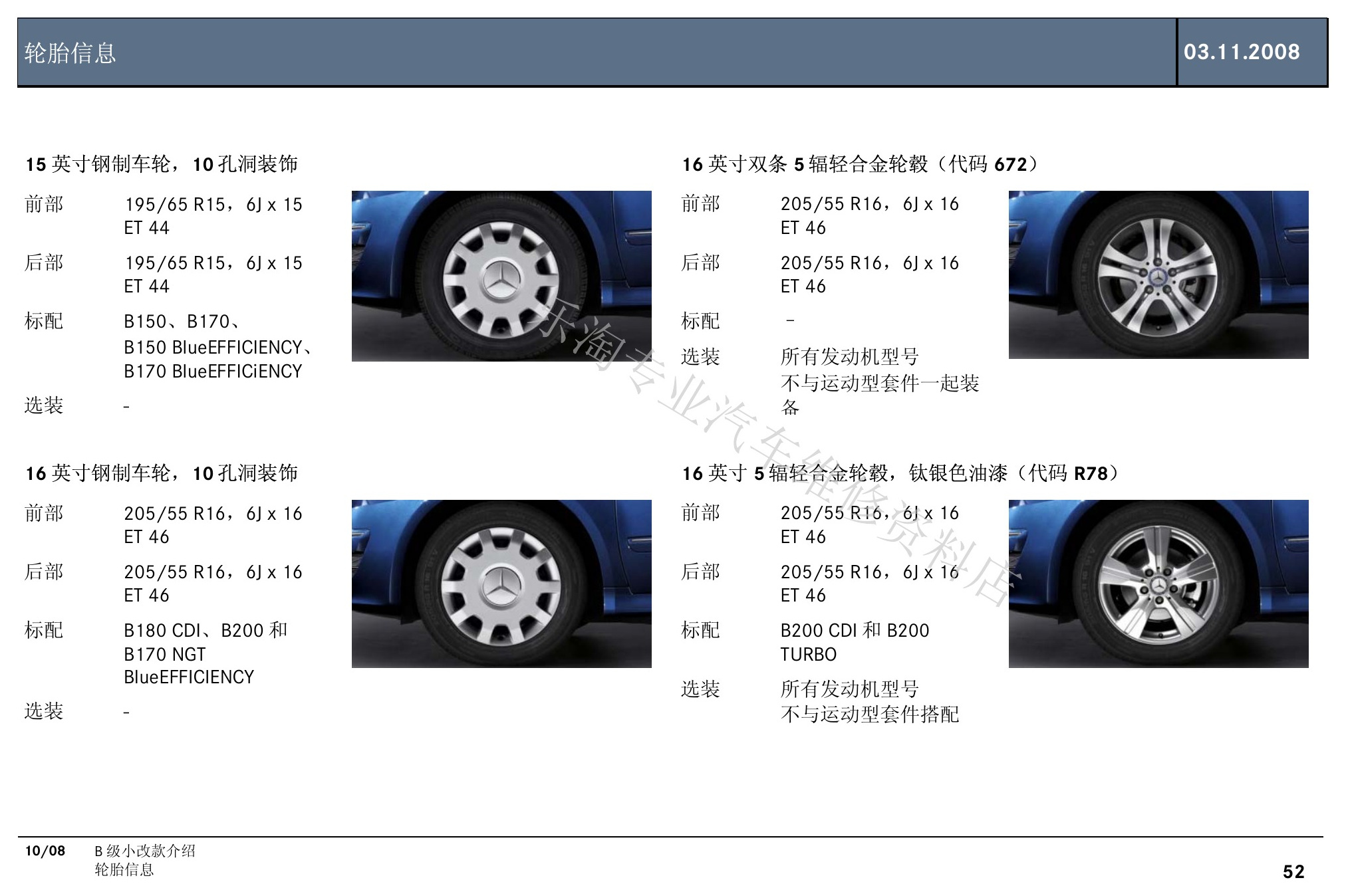

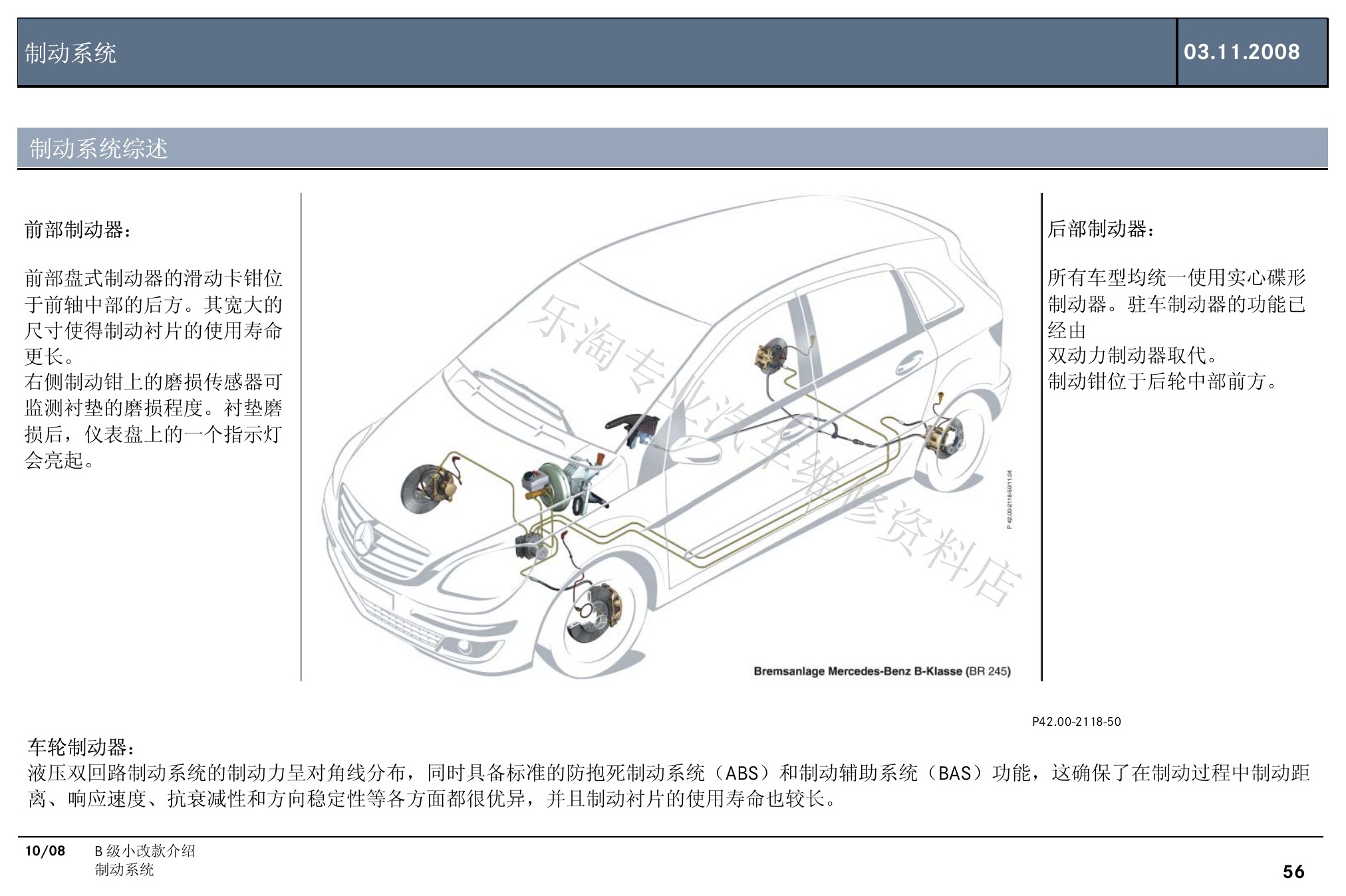

W245 B级小改款培训原第56页。

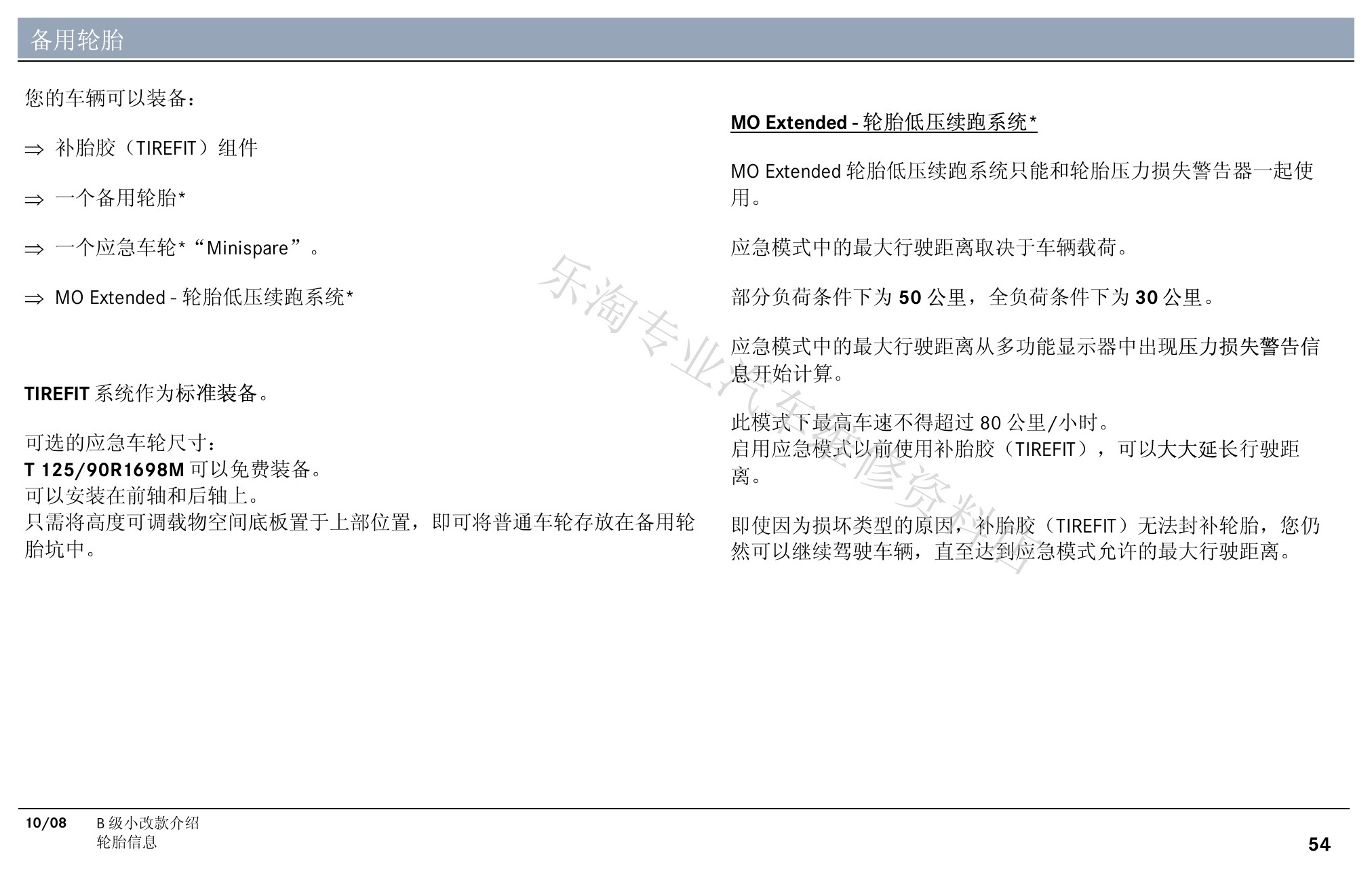

W245 B级小改款培训原第57页。

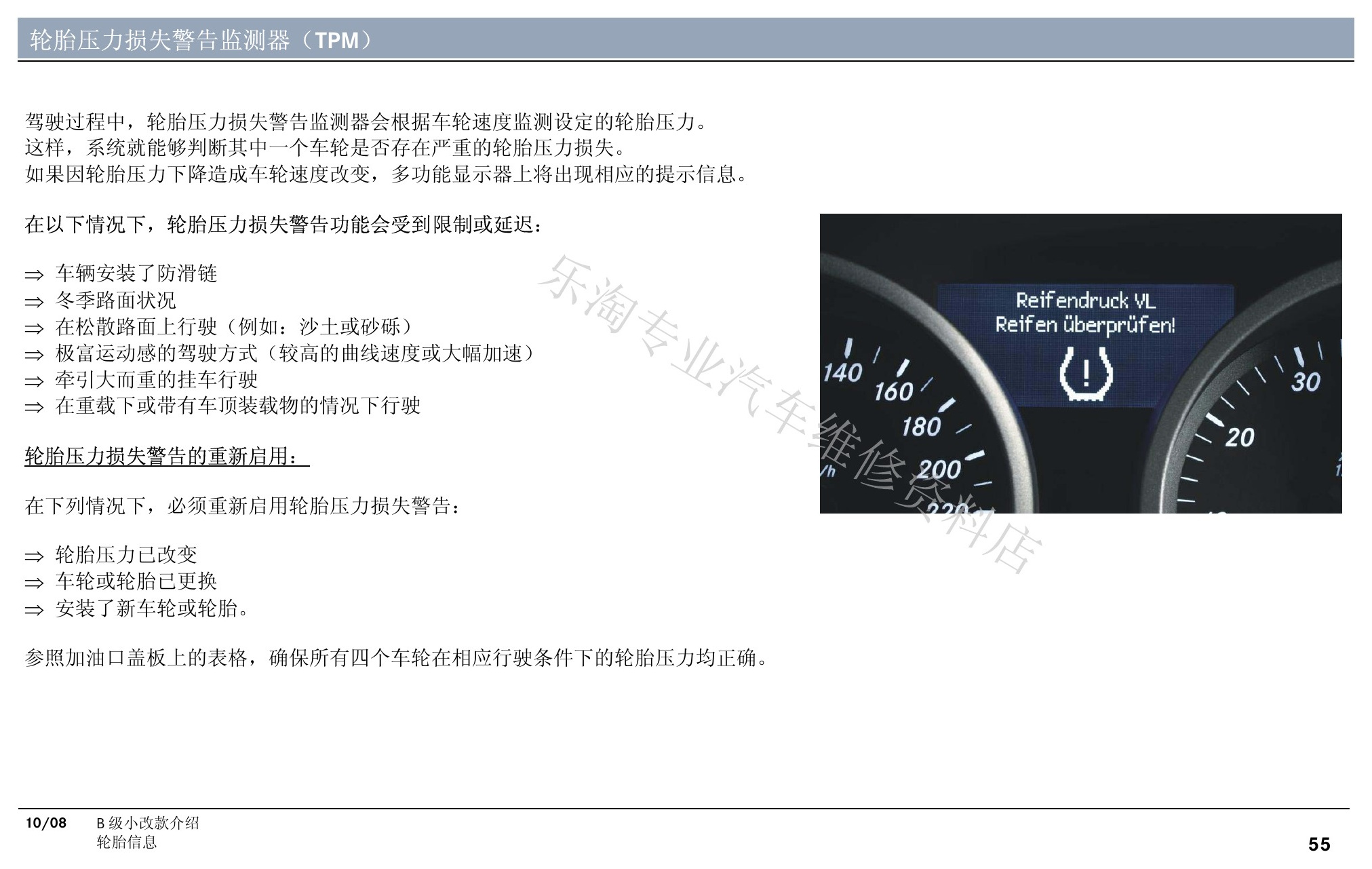

W245 B级小改款培训原第58页。

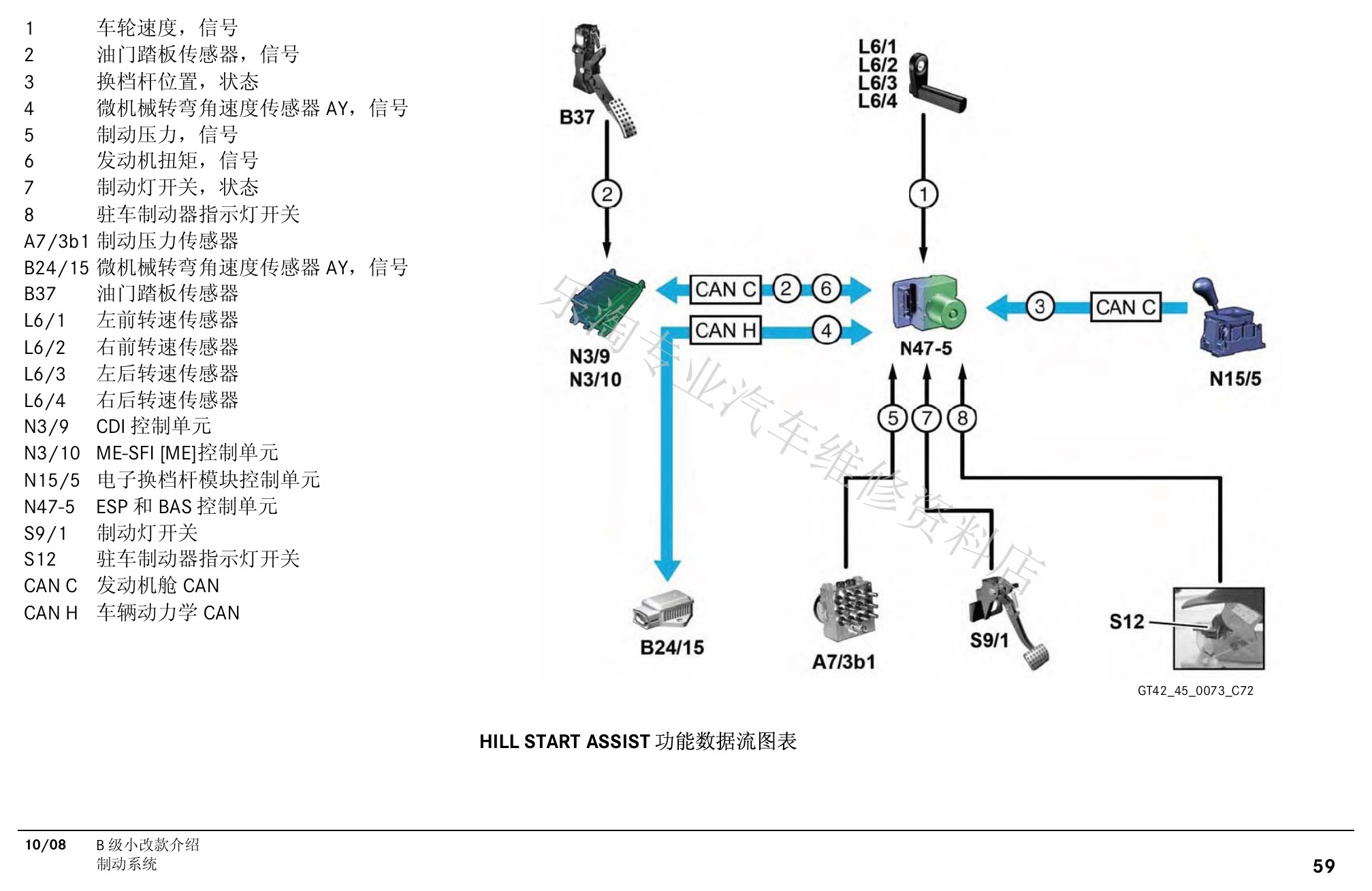

W245 B级小改款培训原第59页。

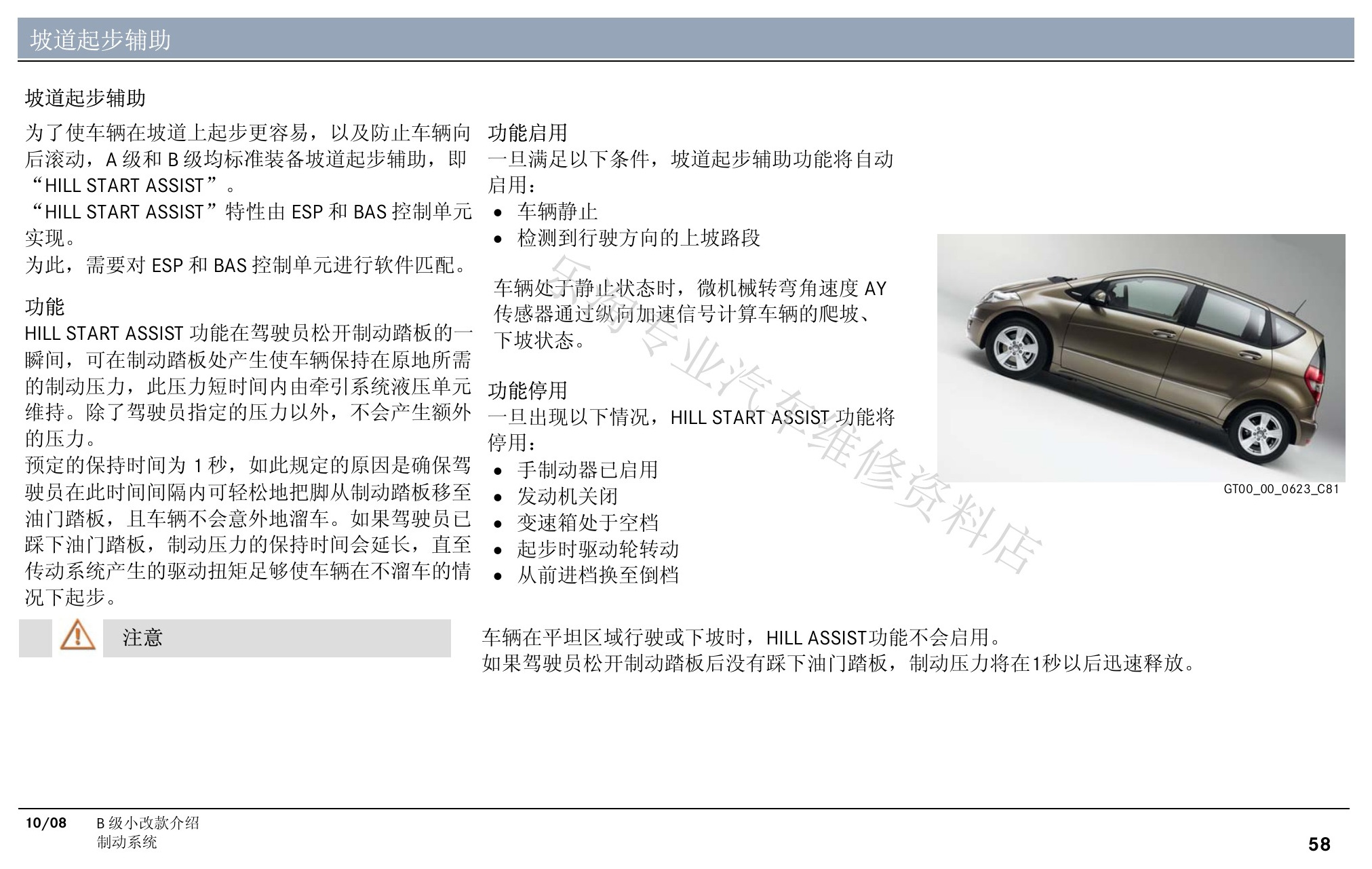

W245 B级小改款培训原第60页。
W245 B级小改款培训原第61页。

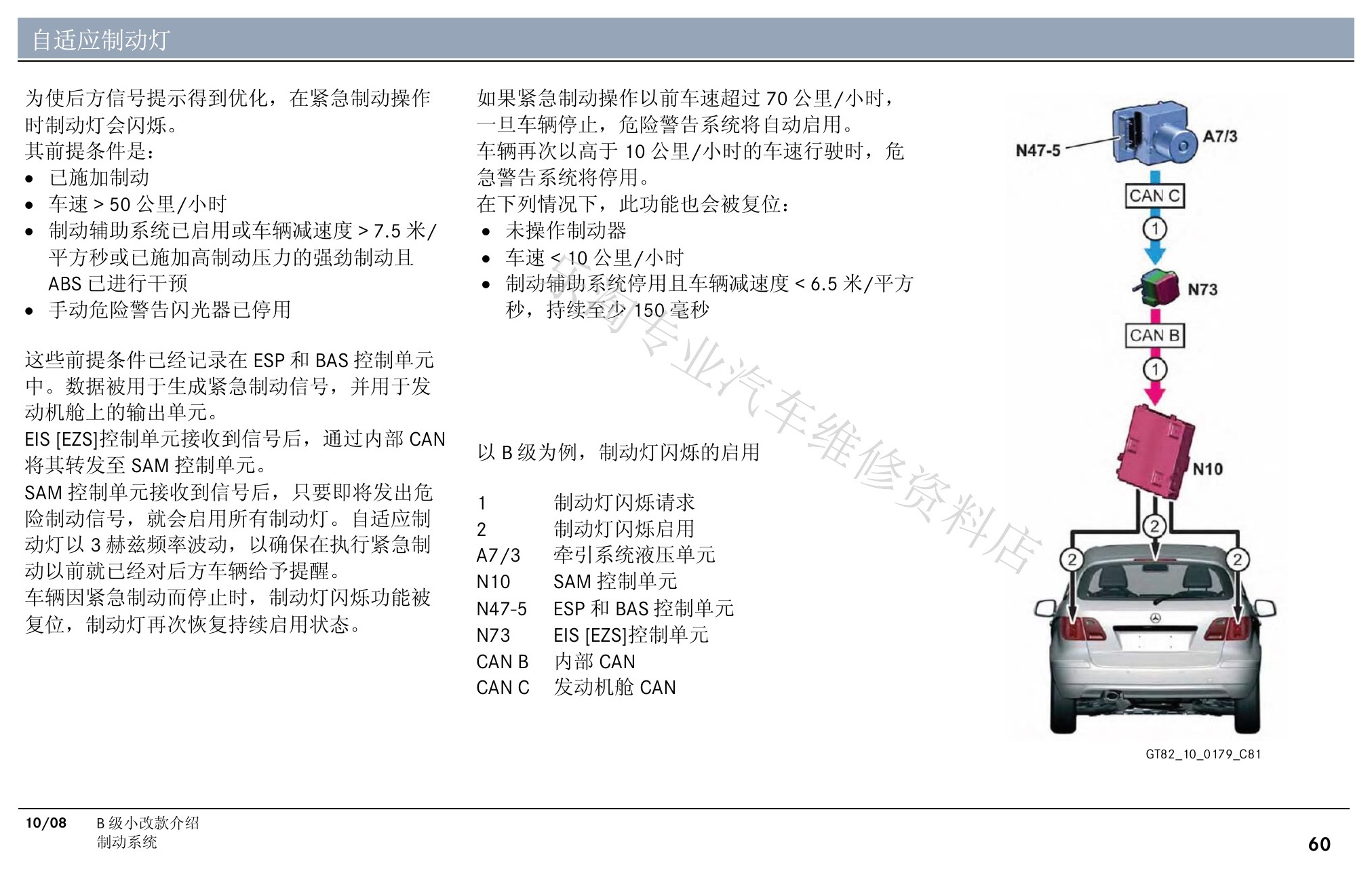

W245 B级小改款培训原第62页。
W245 B级小改款培训原第63页。
W245 B级小改款培训原第64页。
W245 B级小改款培训原第65页。
W245 B级小改款培训原第66页。

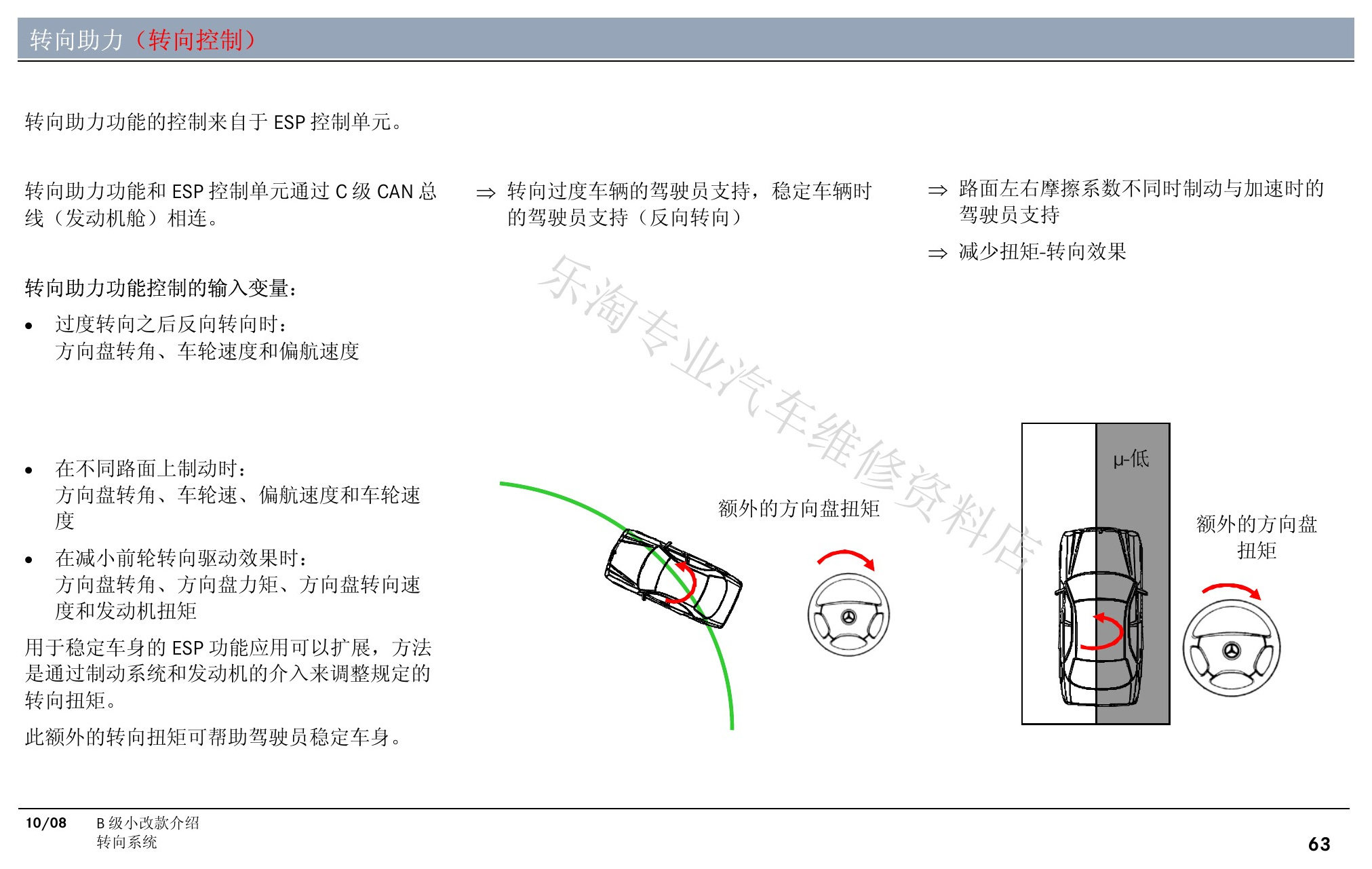

W245 B级小改款培训原第67页。

六、网络、电气、照明与主动泊车

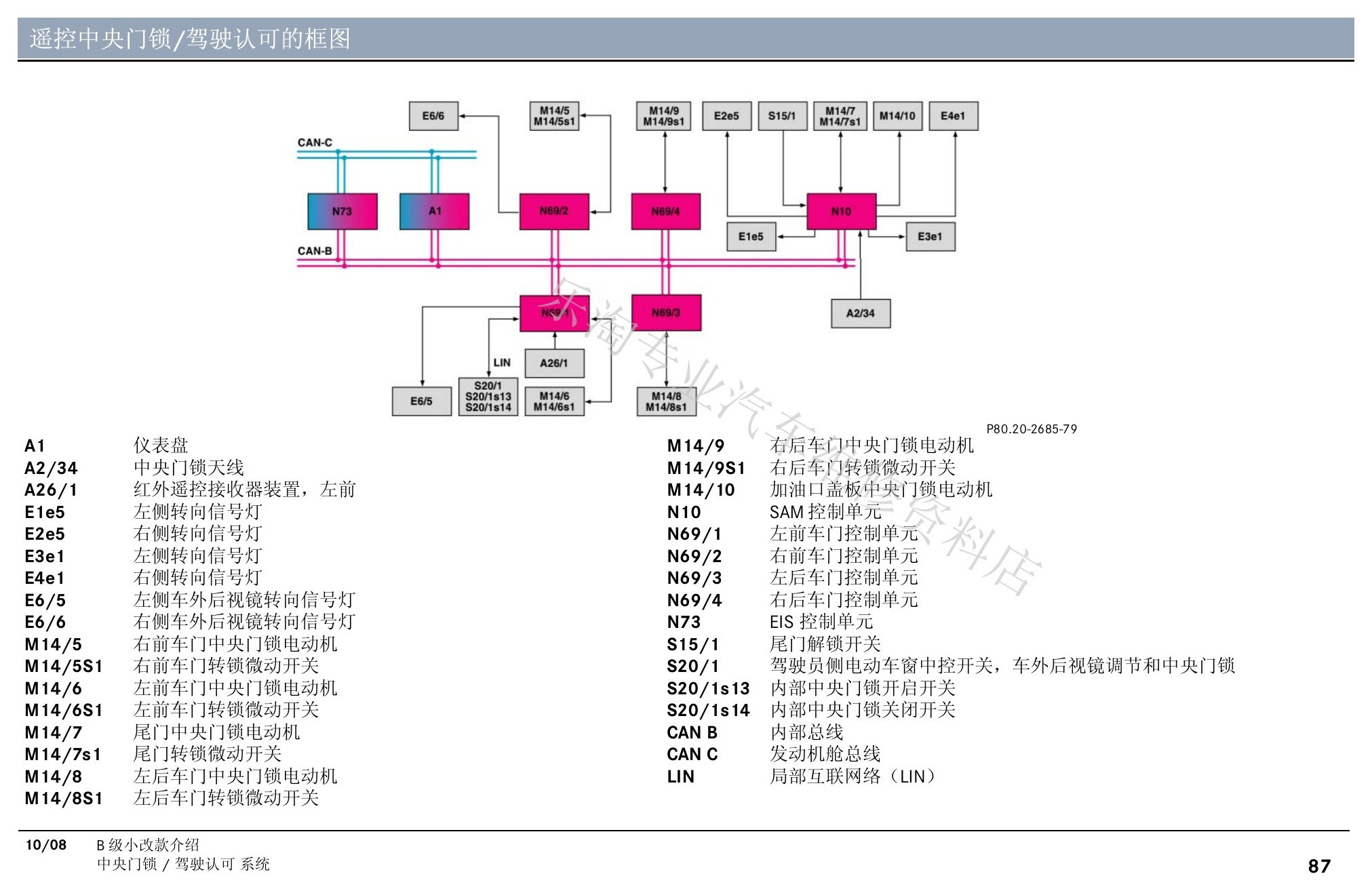

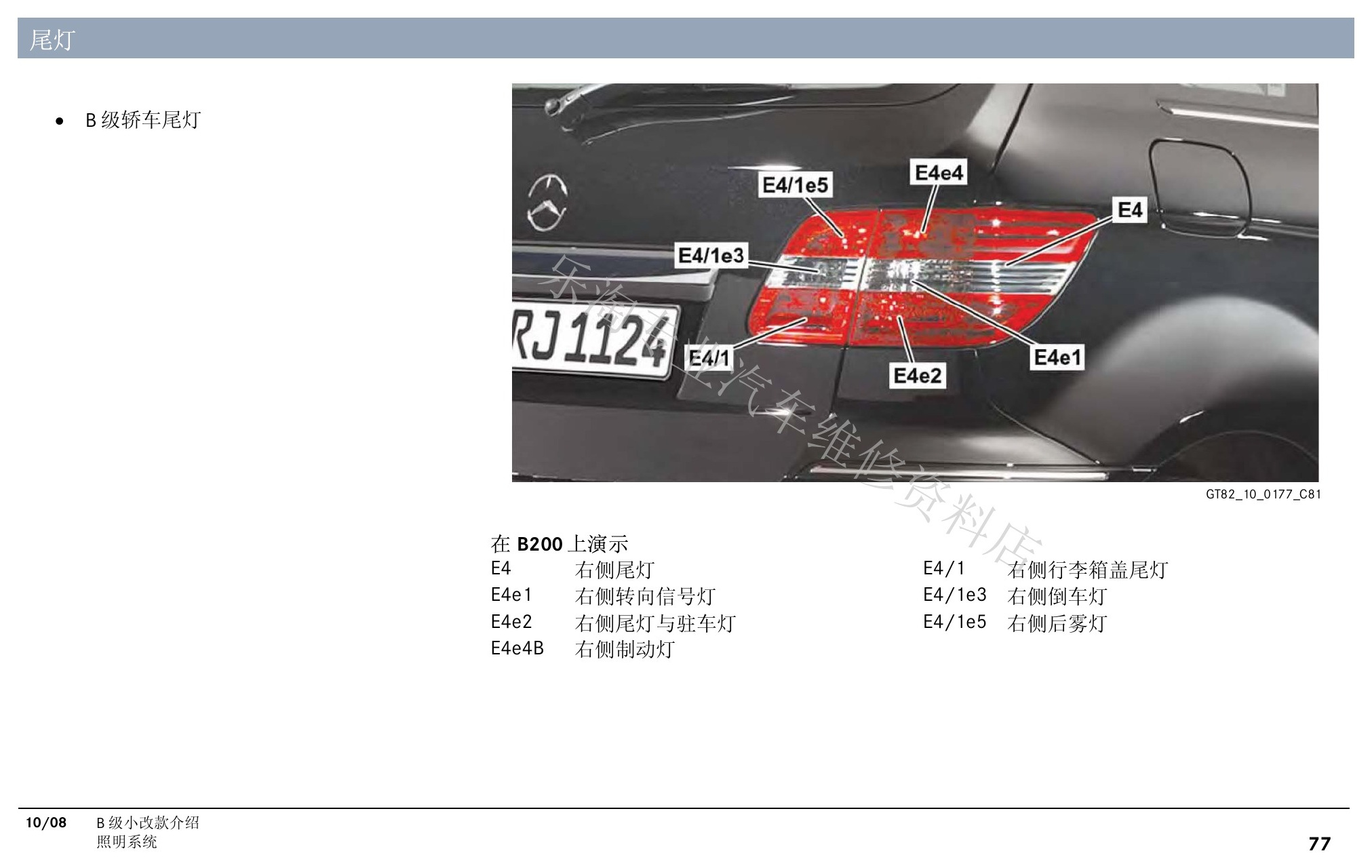

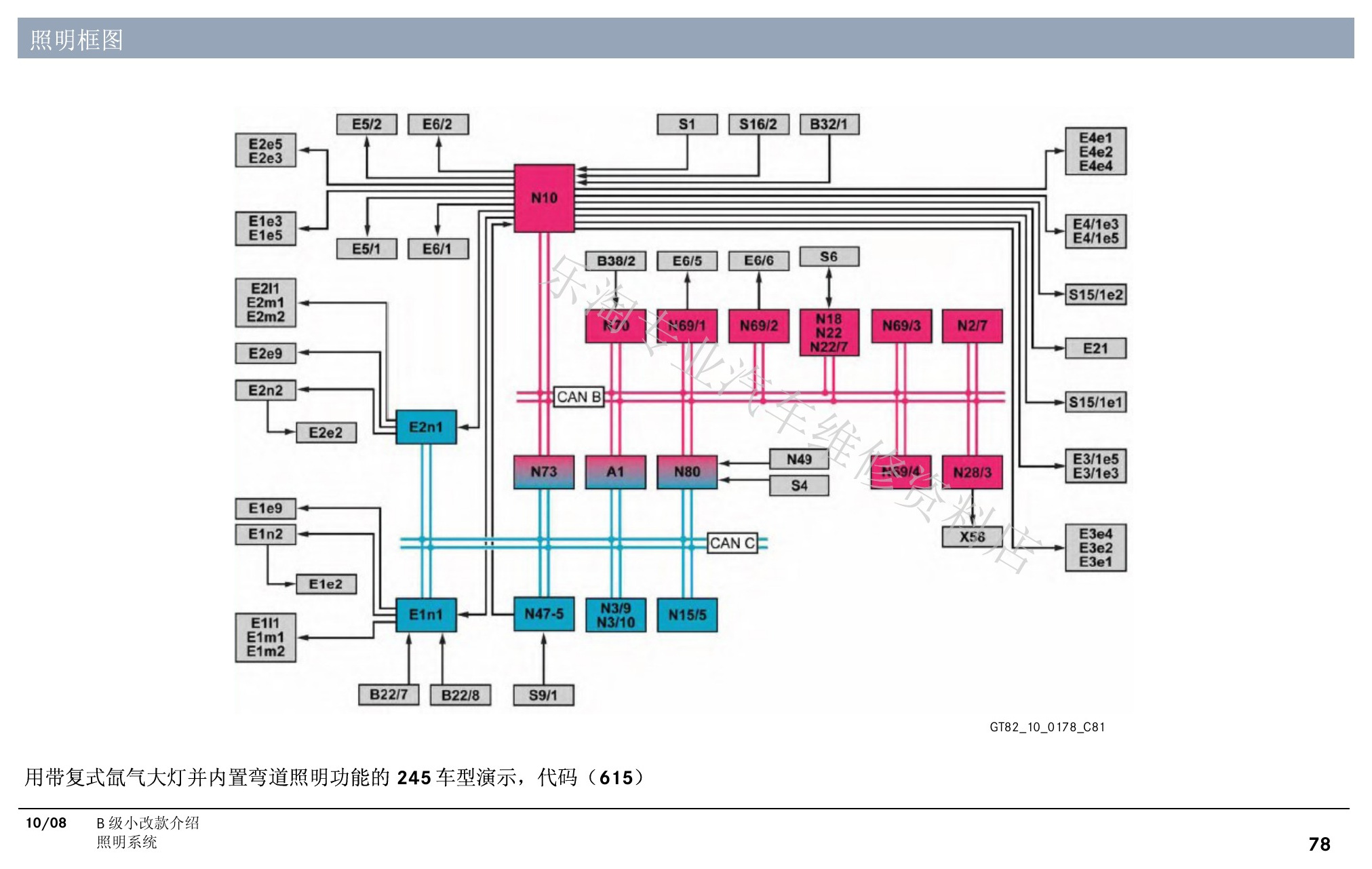

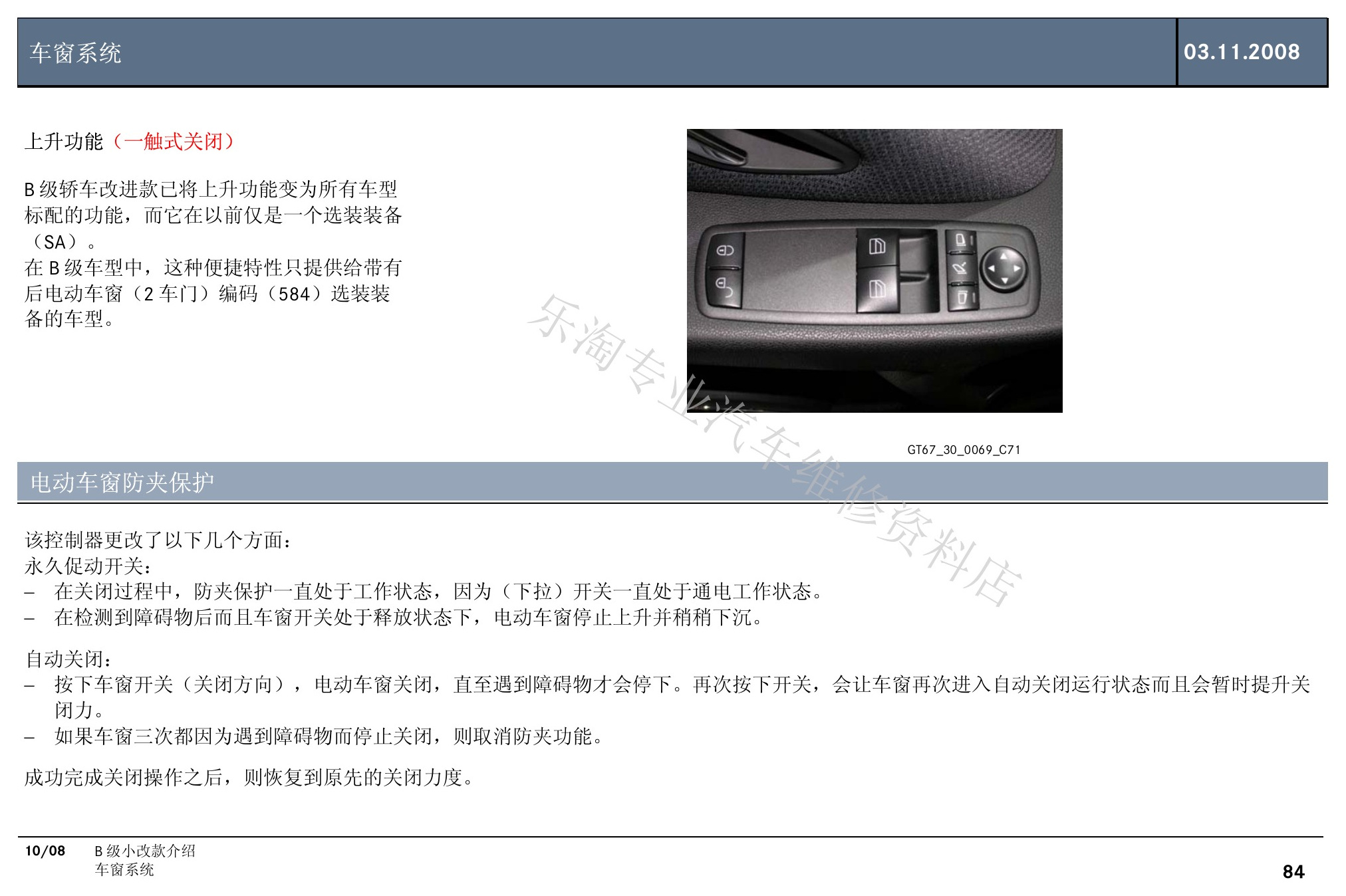

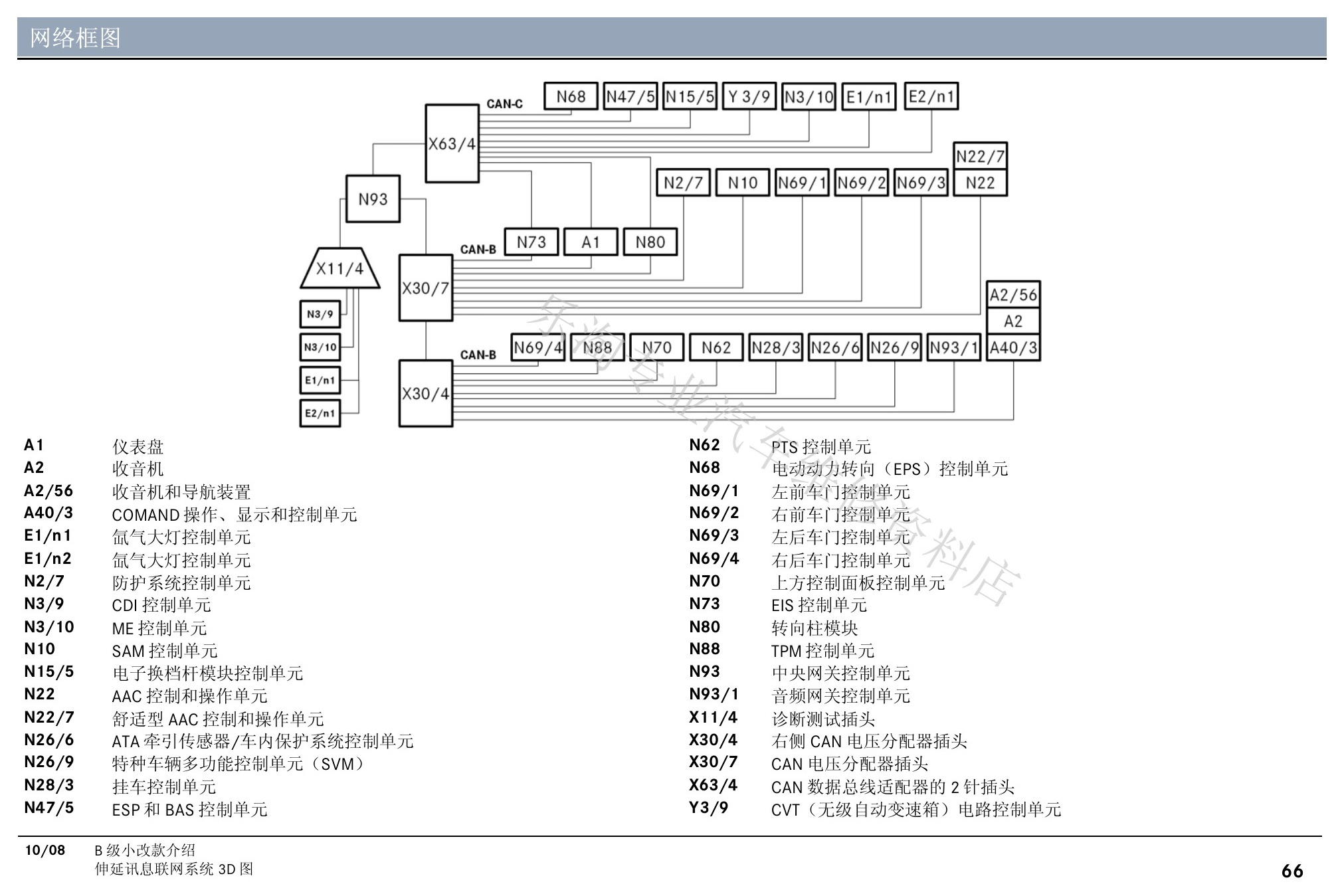

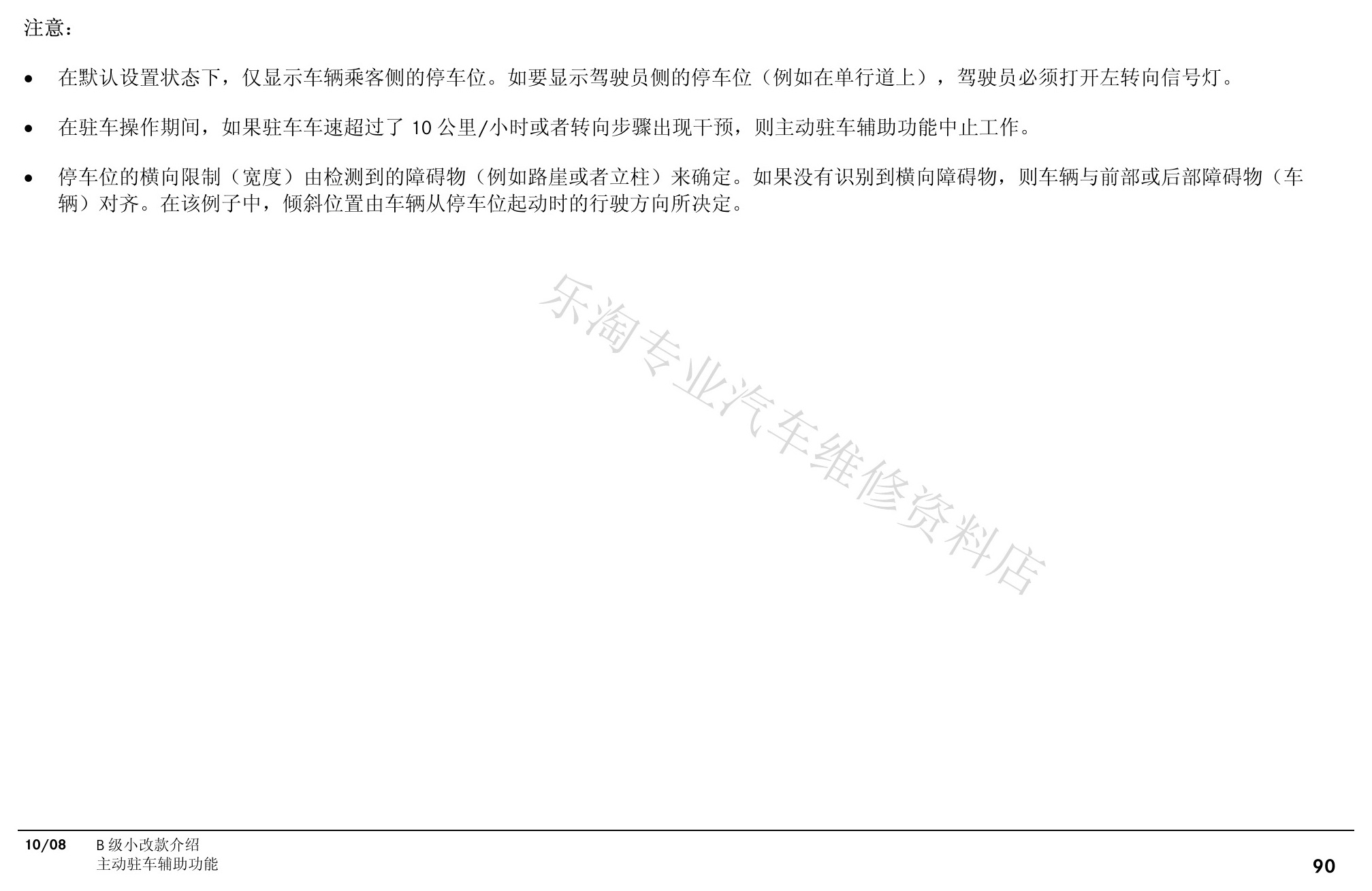

随后保留CAN/MOST网络、中央网关、SAM、电气和照明系统、仪表方向盘、车窗门锁以及主动驻车辅助系统。

W245 B级小改款培训原第68页。

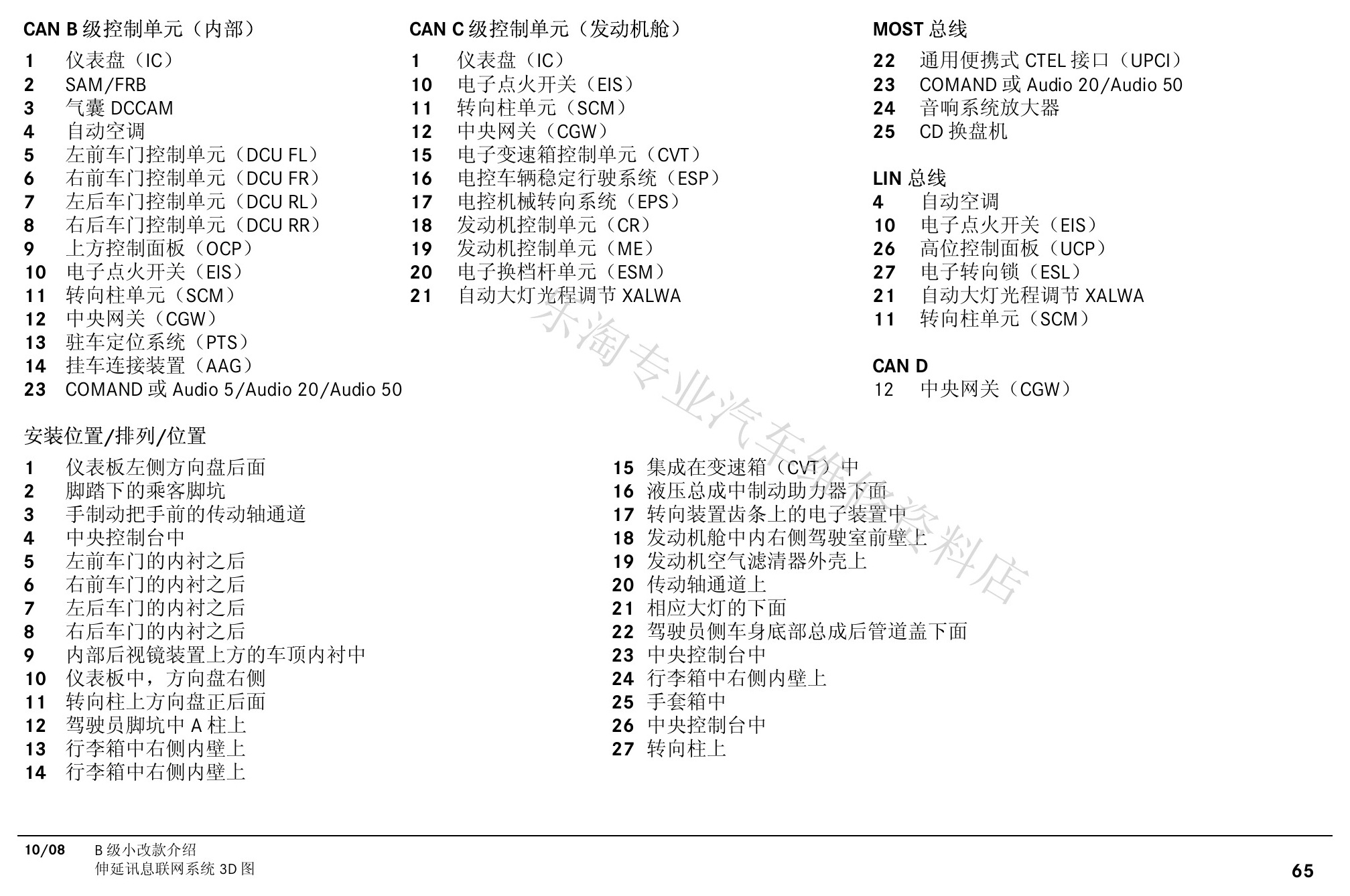

W245 B级小改款培训原第69页。

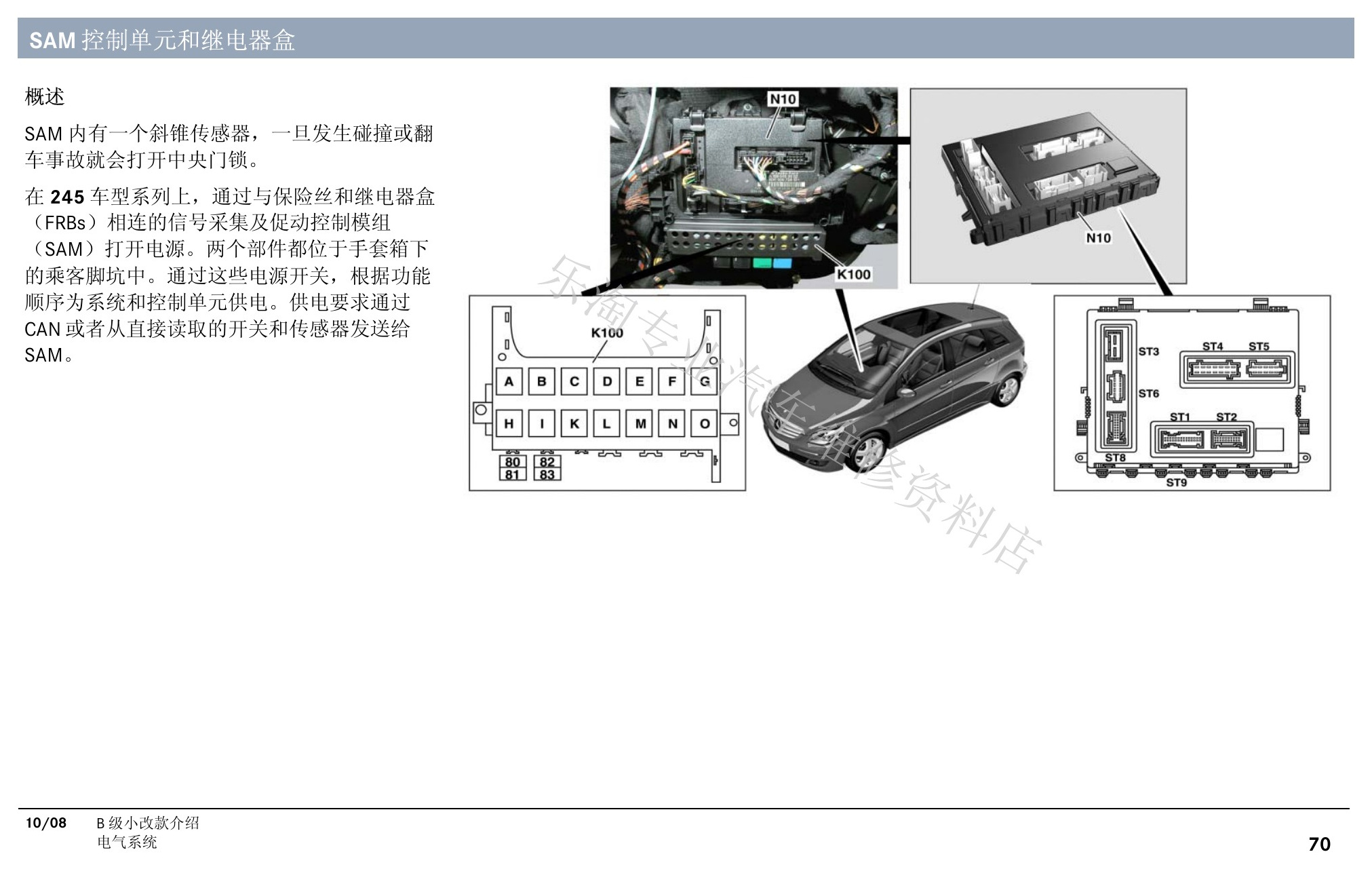

W245 B级小改款培训原第70页。

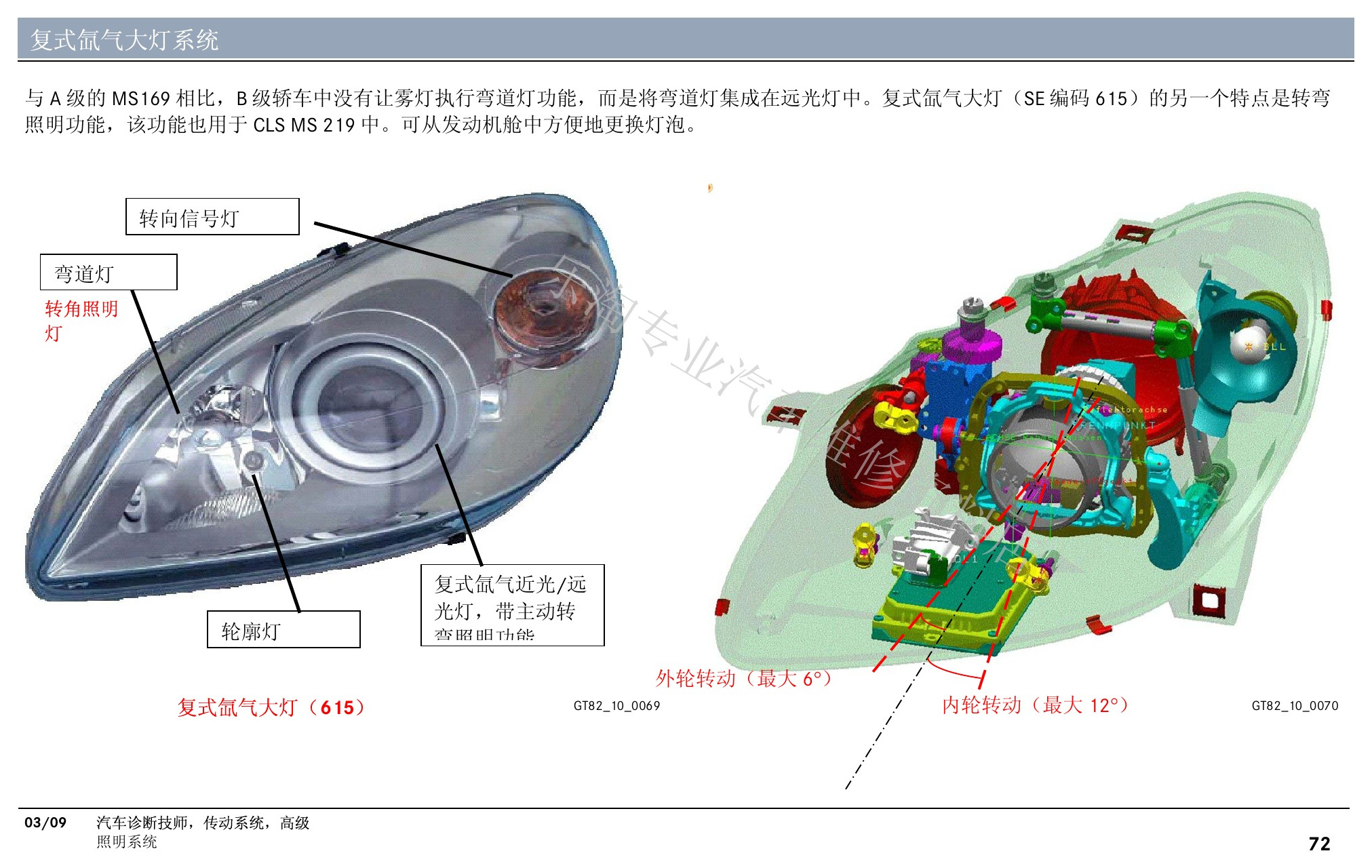

W245 B级小改款培训原第71页。

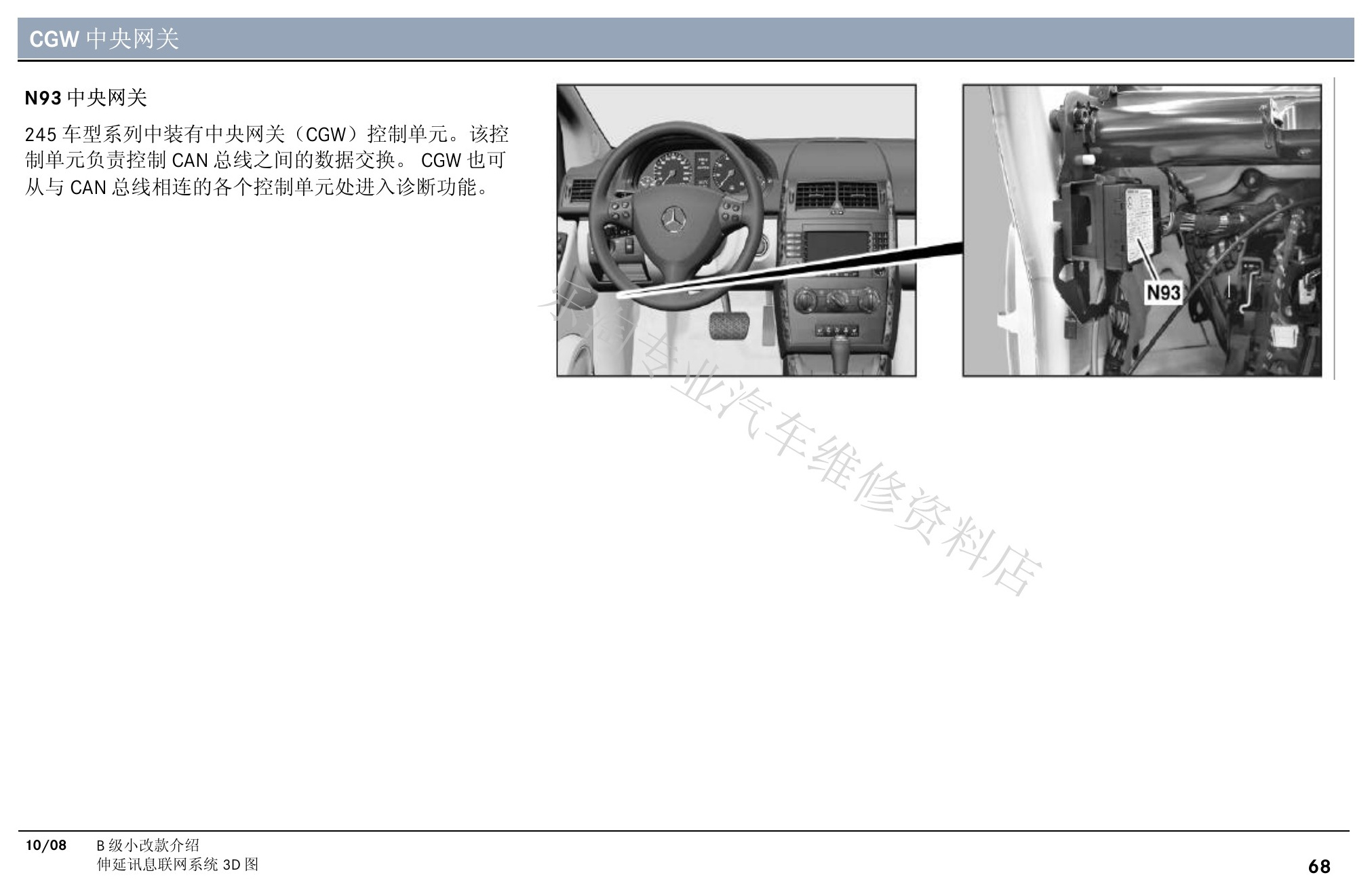

W245 B级小改款培训原第72页。

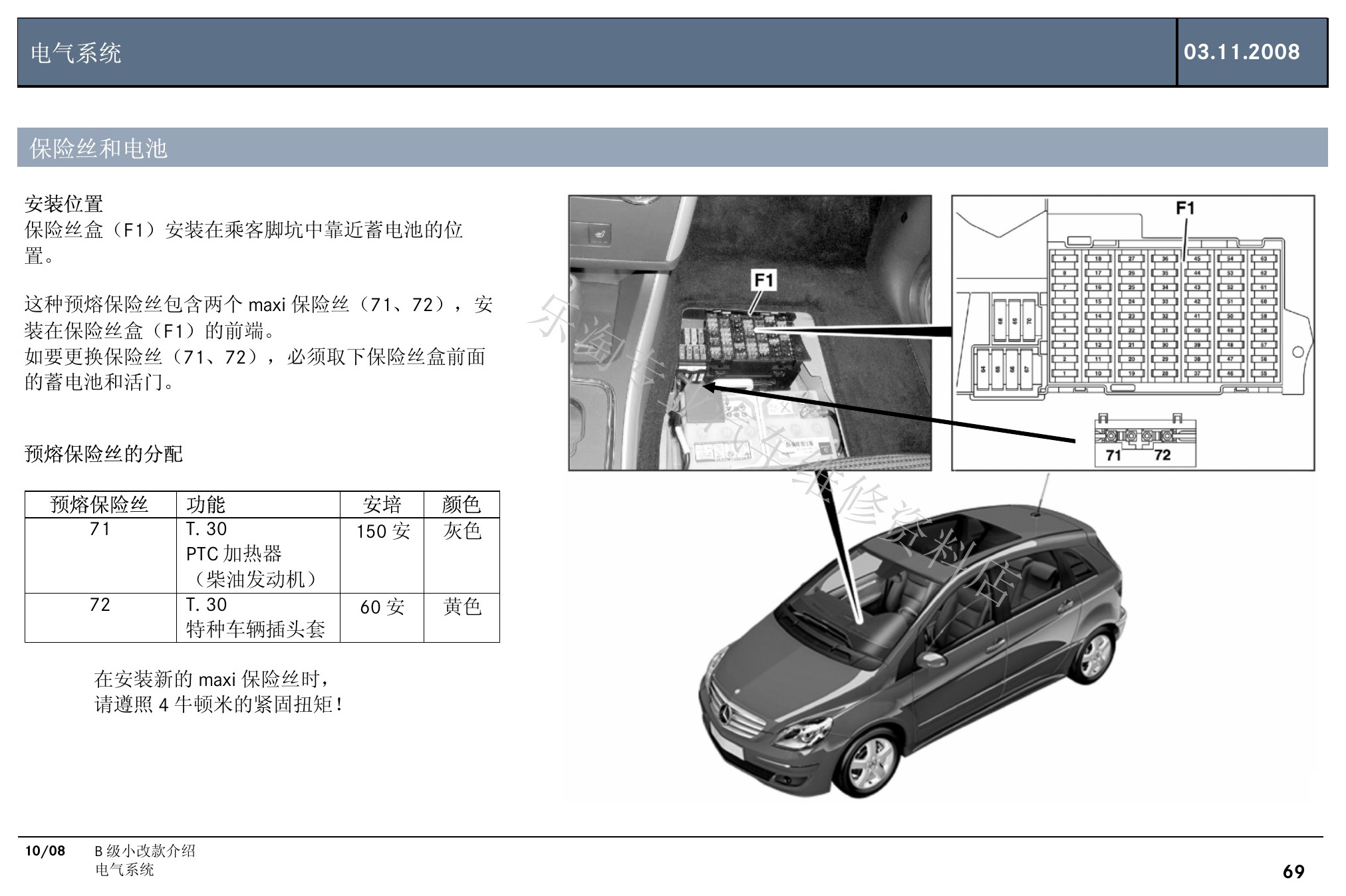

W245 B级小改款培训原第73页。

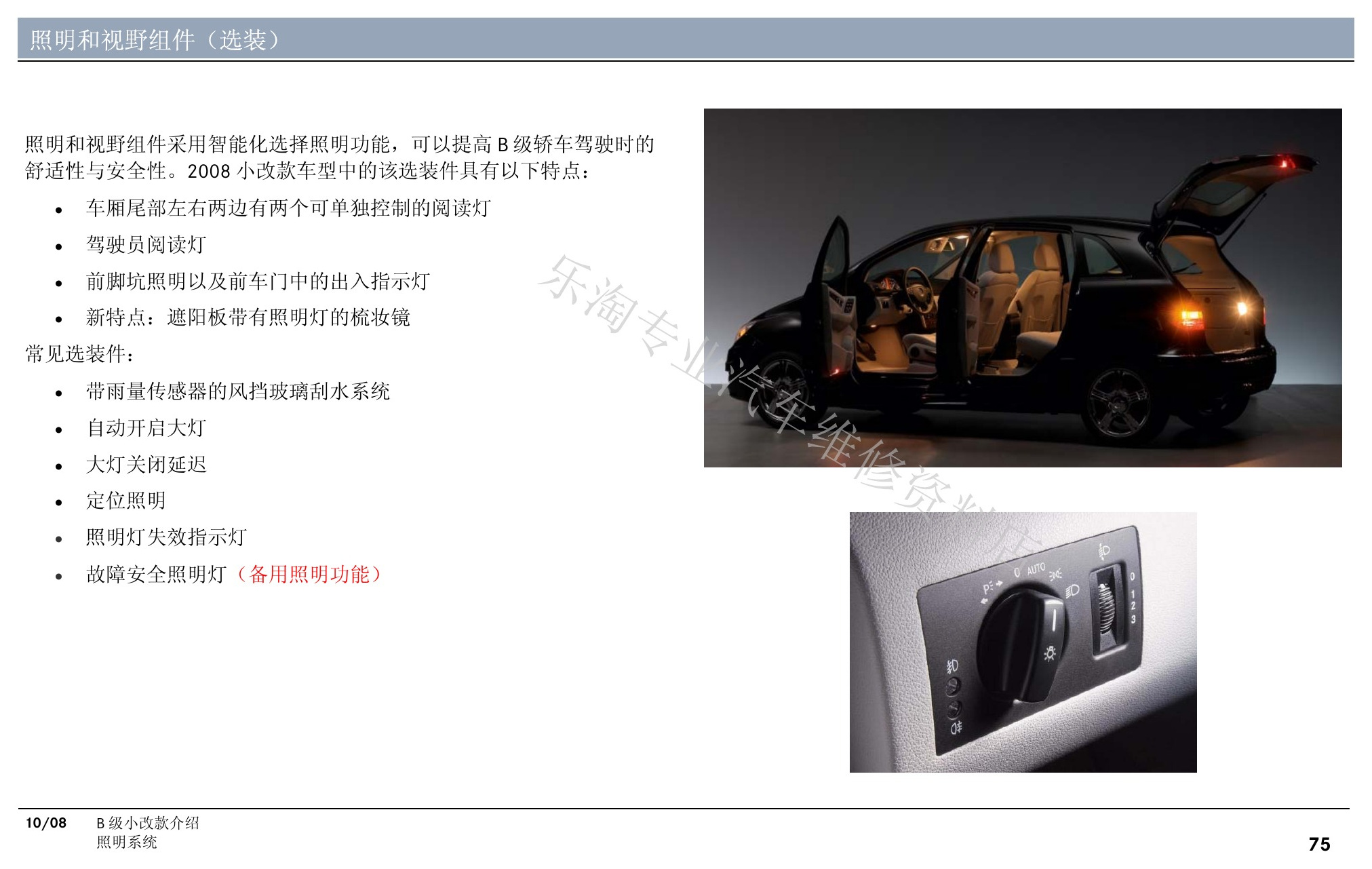

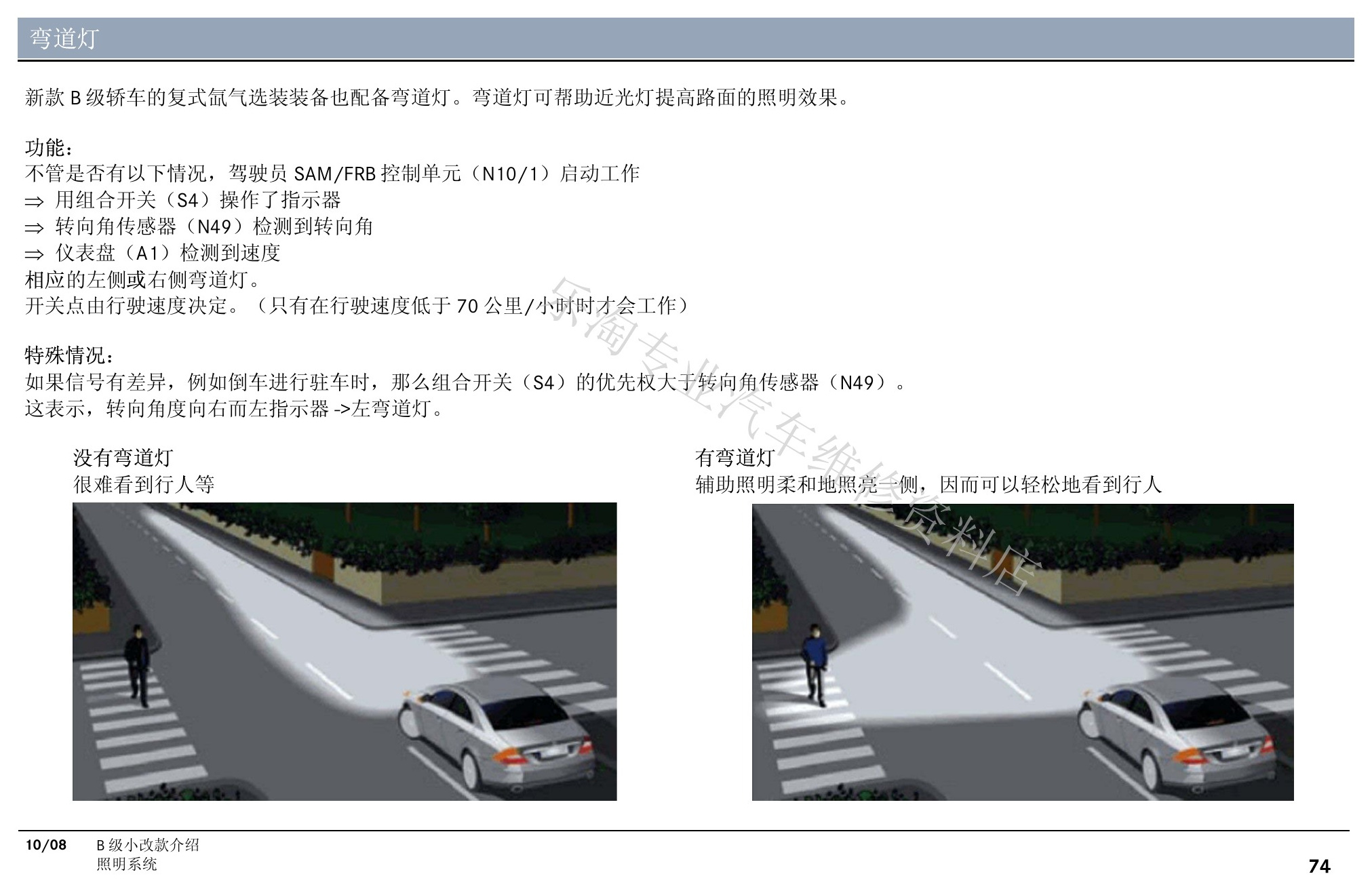

W245 B级小改款培训原第74页。

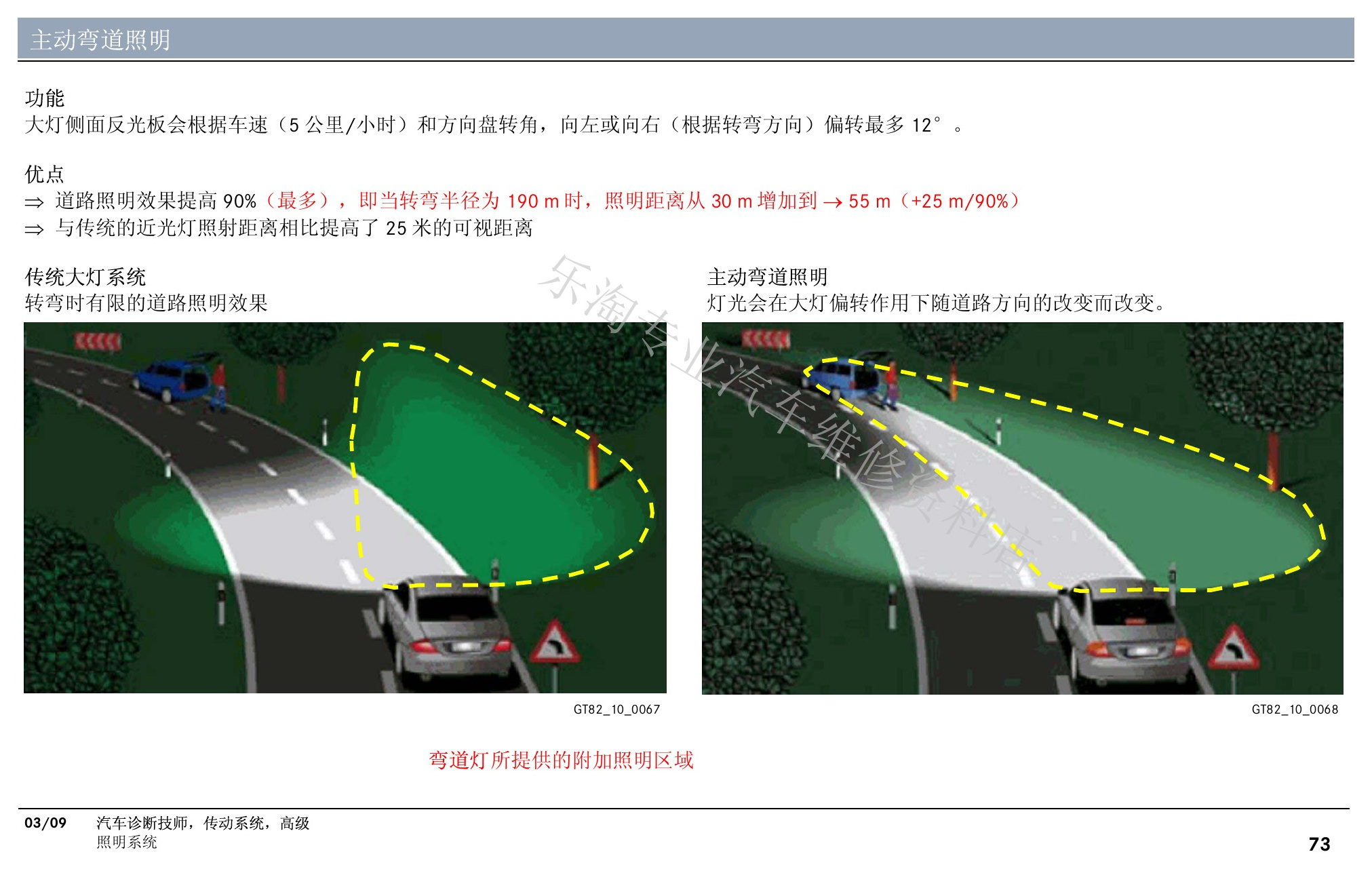

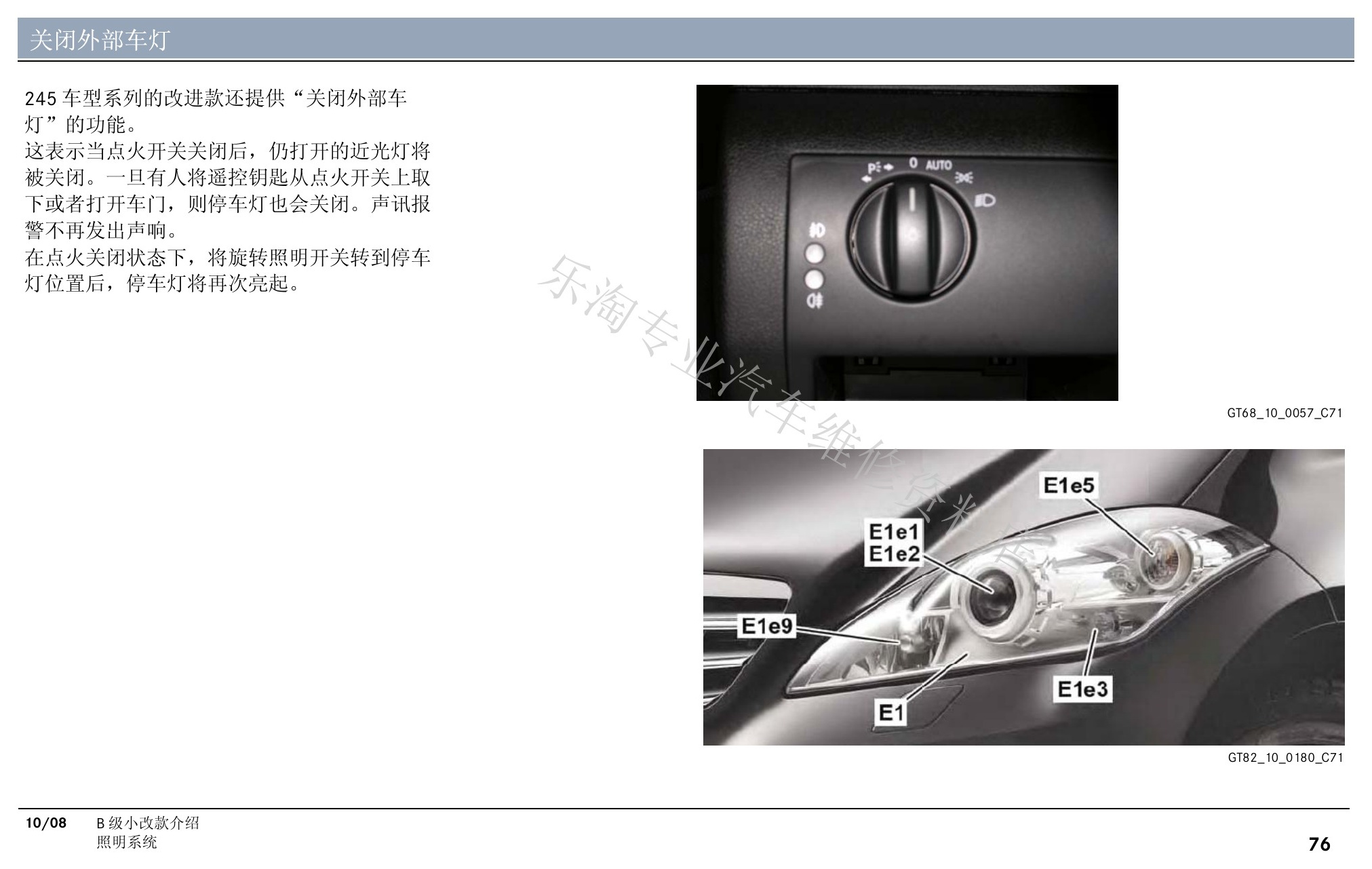

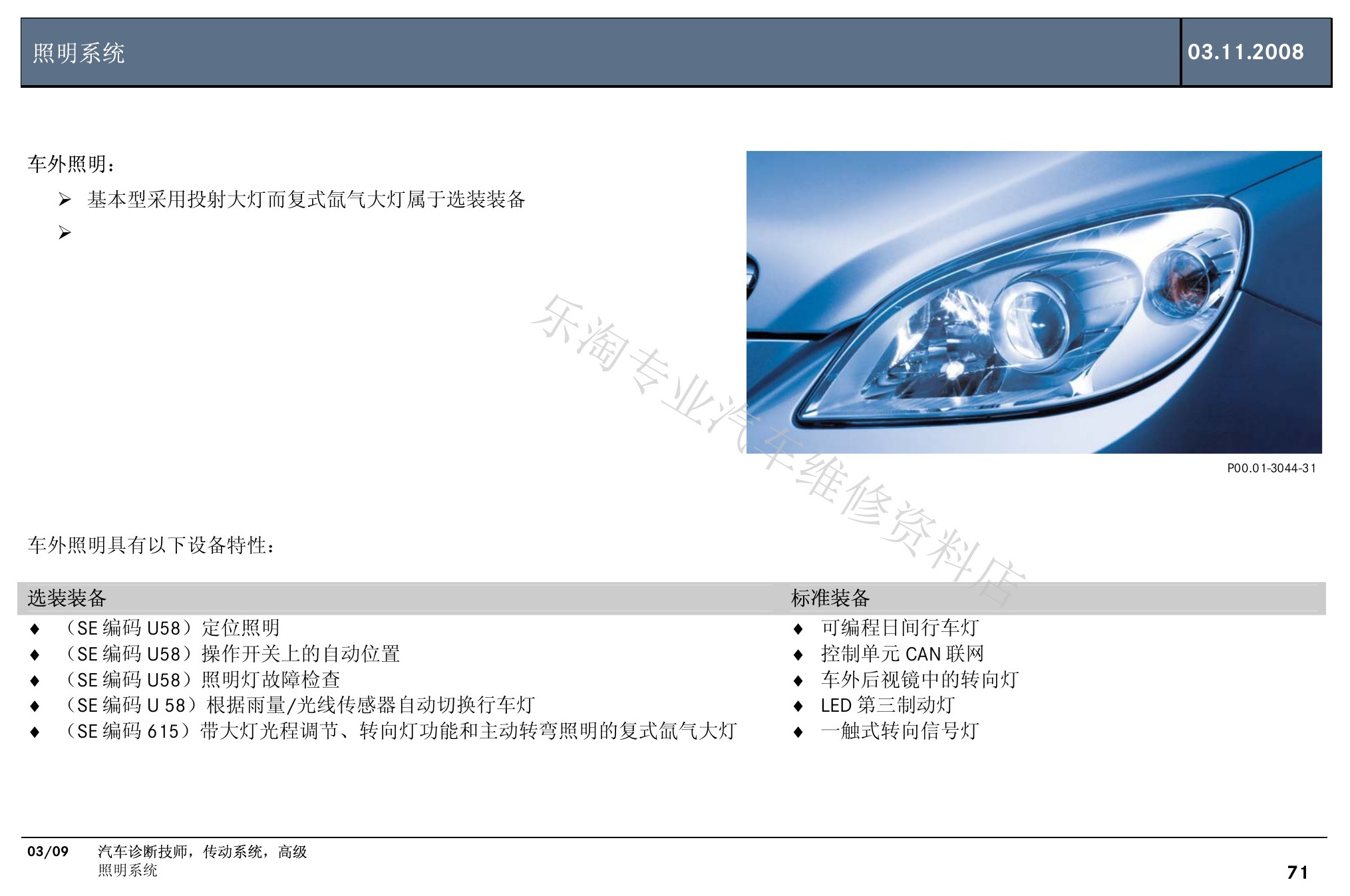

W245 B级小改款培训原第75页。
W245 B级小改款培训原第76页。
W245 B级小改款培训原第77页。
W245 B级小改款培训原第78页。
W245 B级小改款培训原第79页。

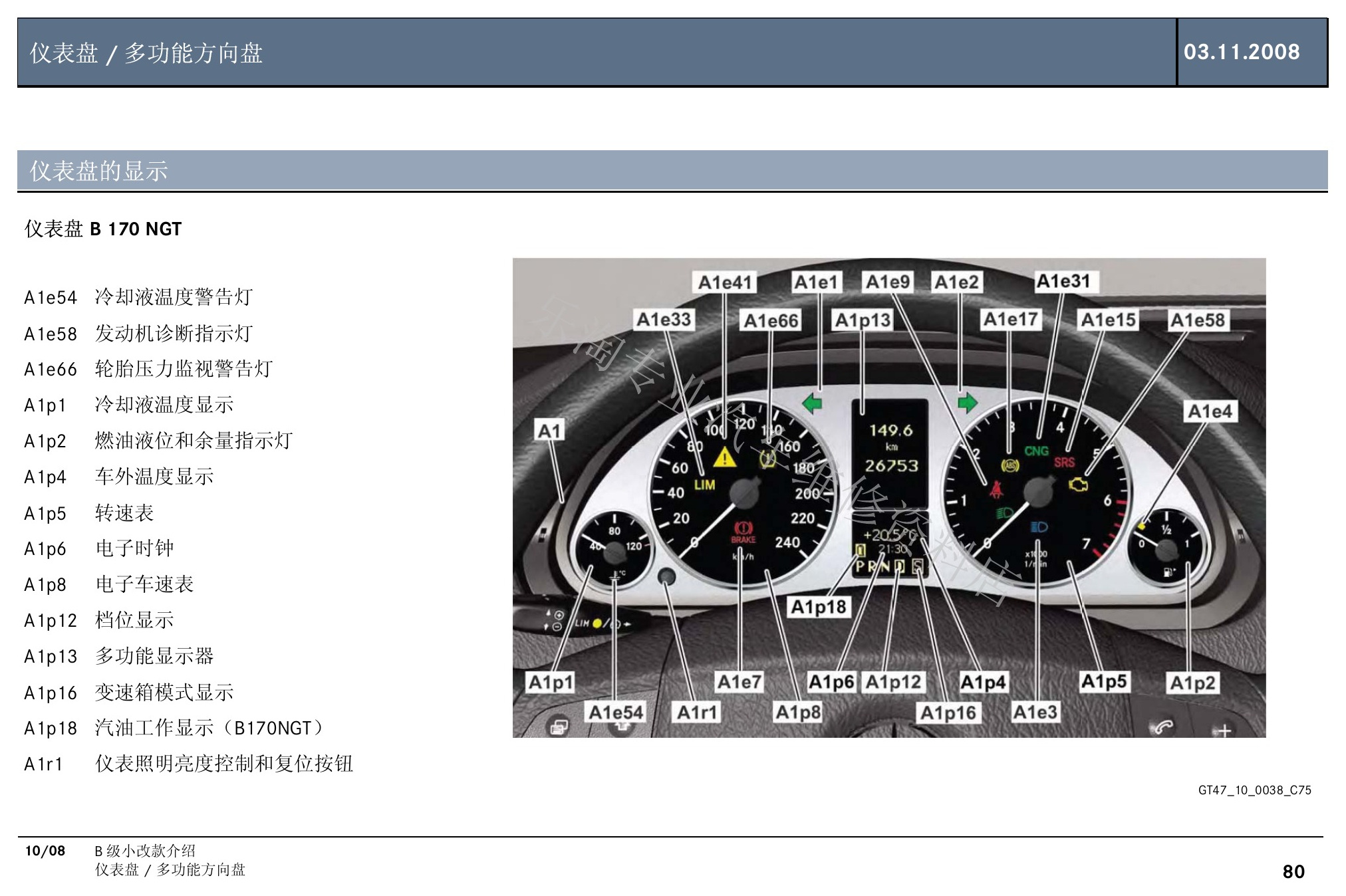

W245 B级小改款培训原第80页。

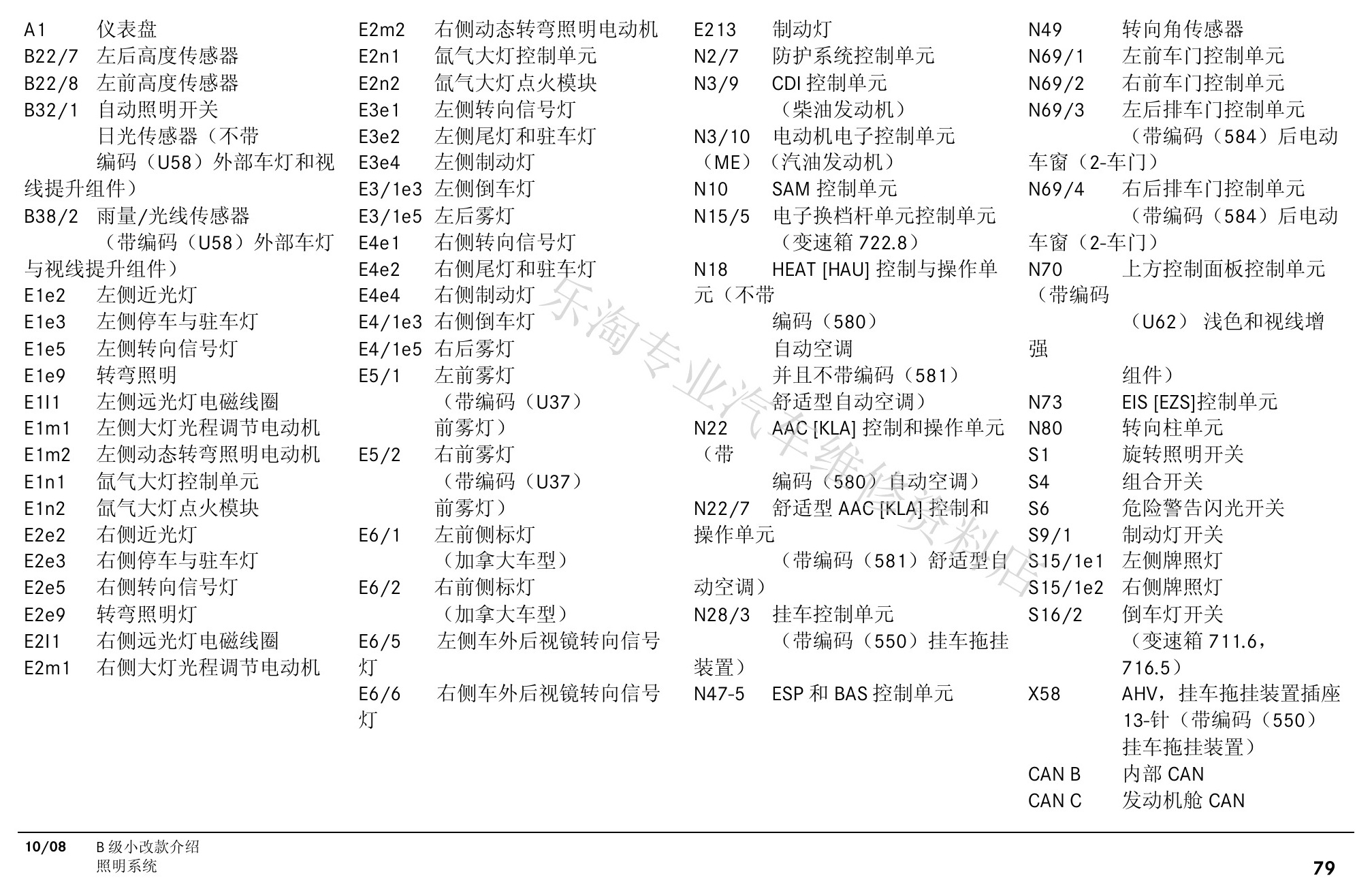

W245 B级小改款培训原第81页。
W245 B级小改款培训原第82页。
W245 B级小改款培训原第83页。

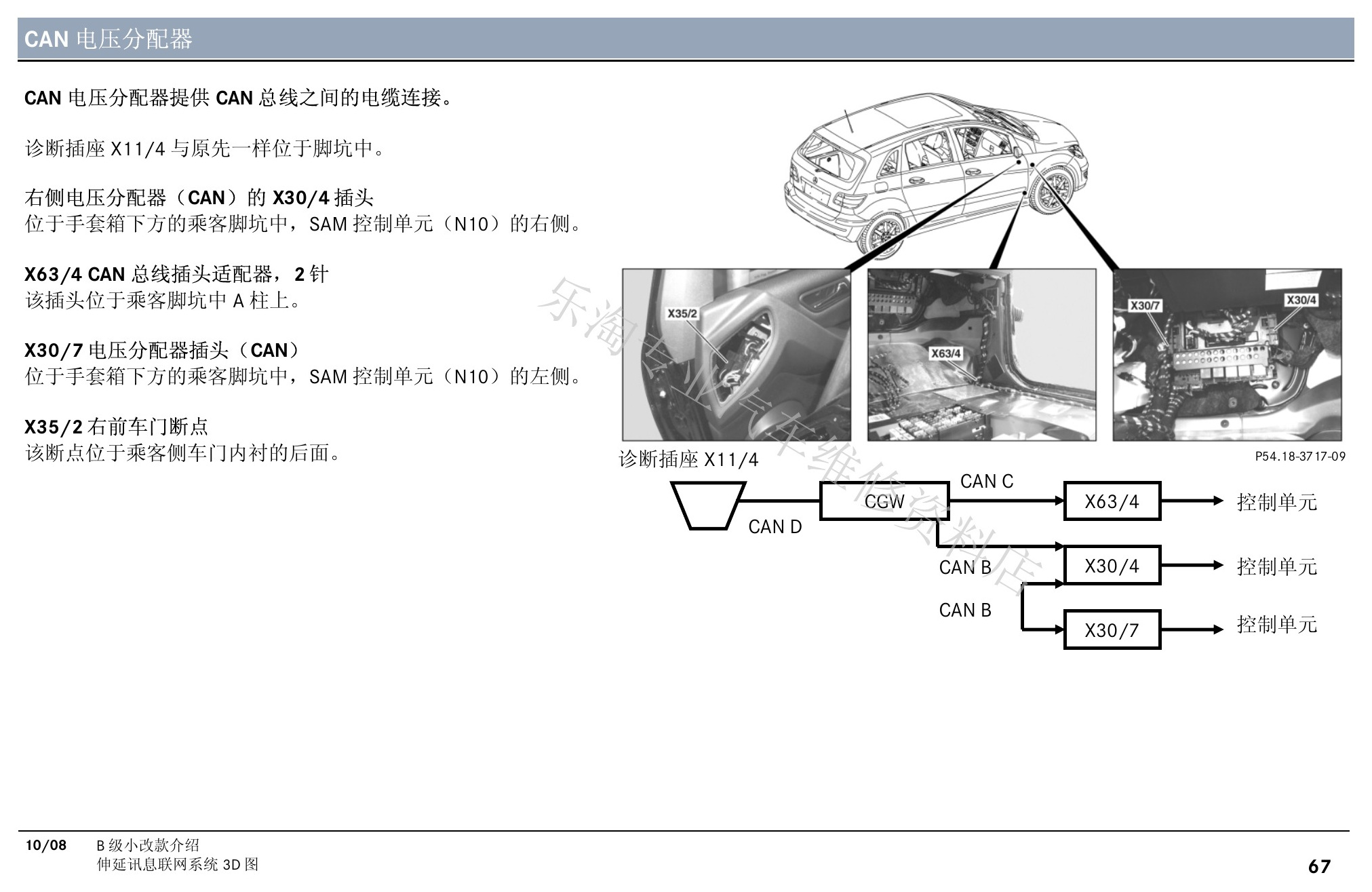

W245 B级小改款培训原第84页。
W245 B级小改款培训原第85页。

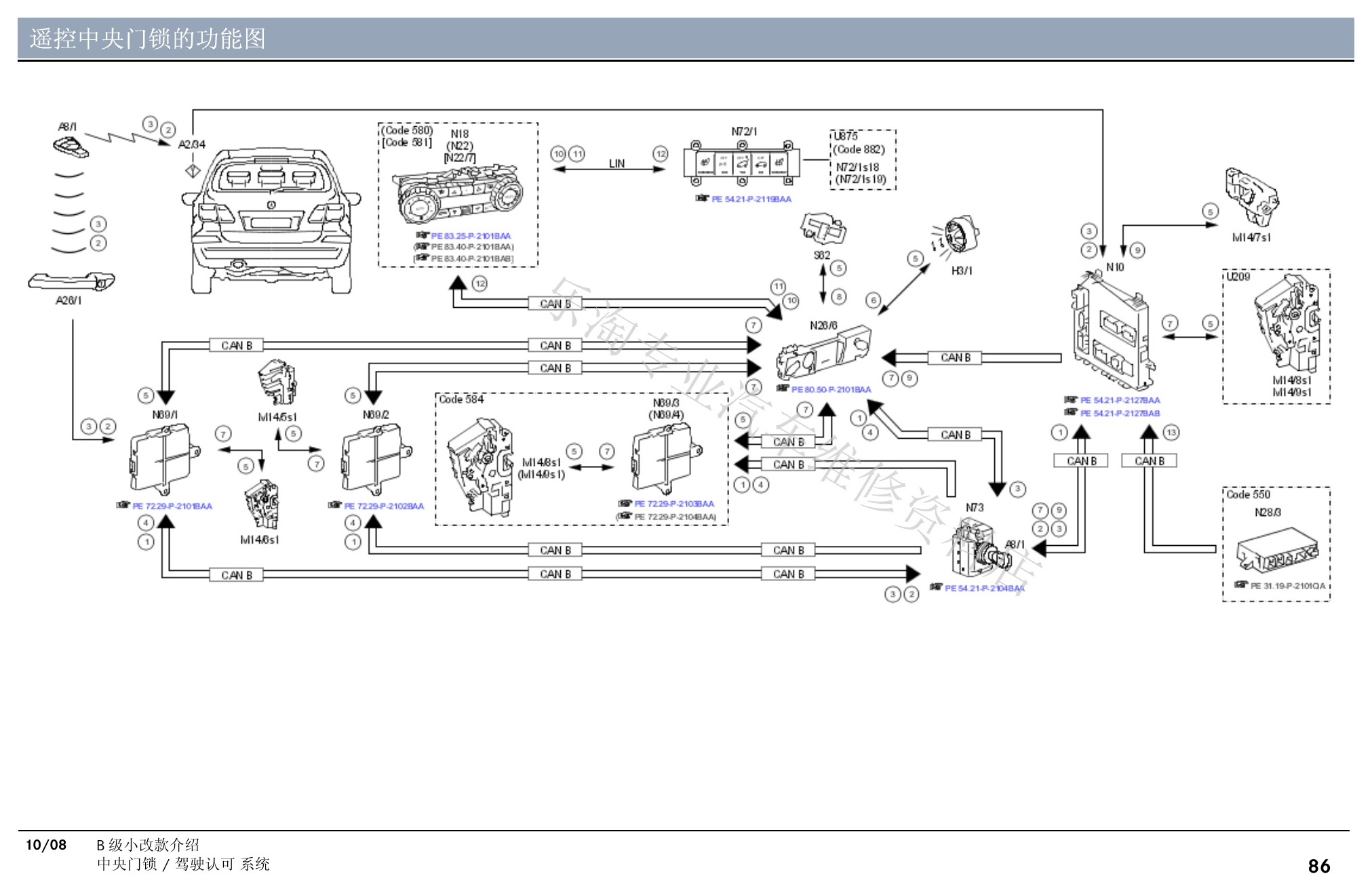

W245 B级小改款培训原第86页。
W245 B级小改款培训原第87页。

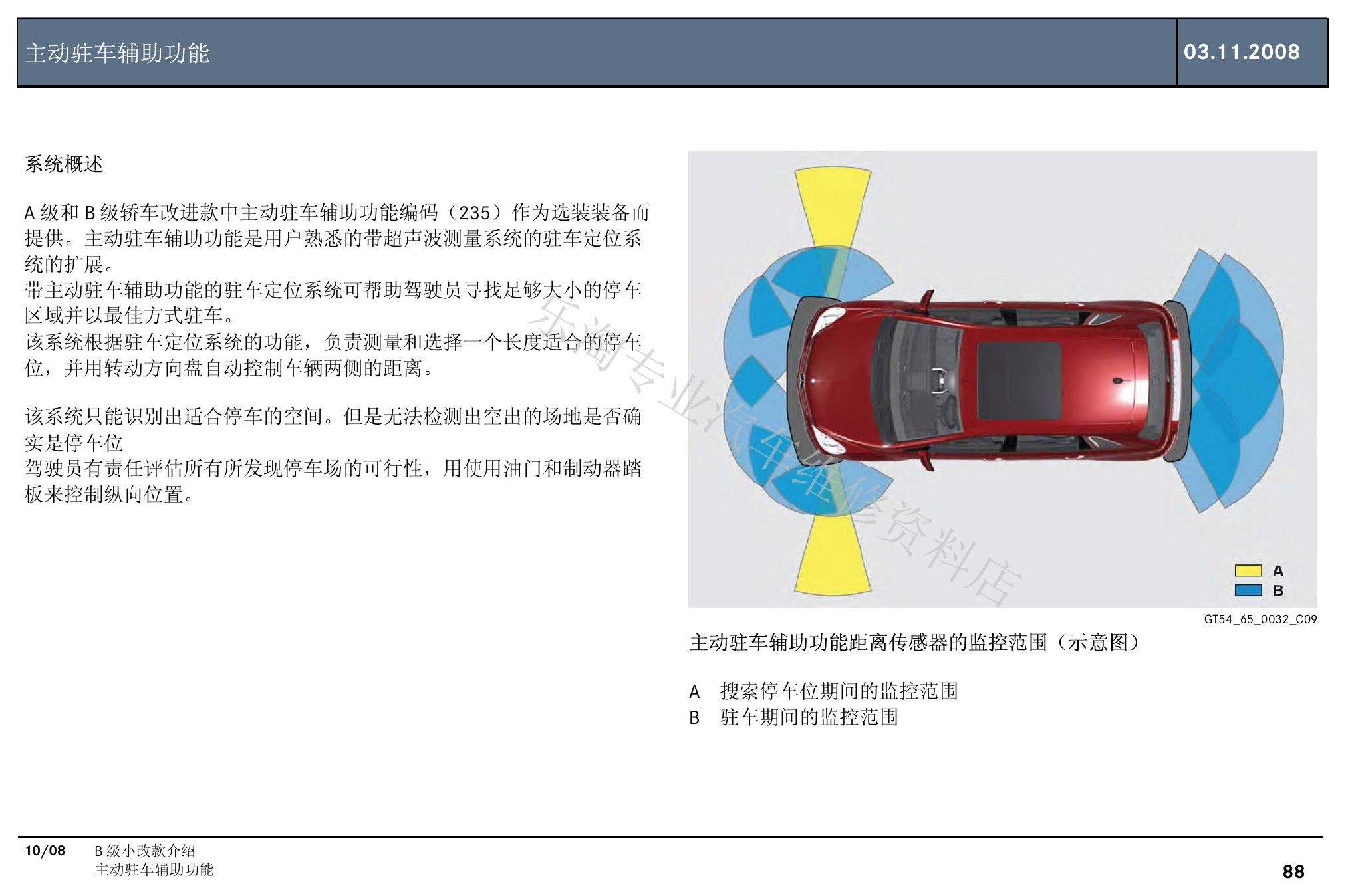

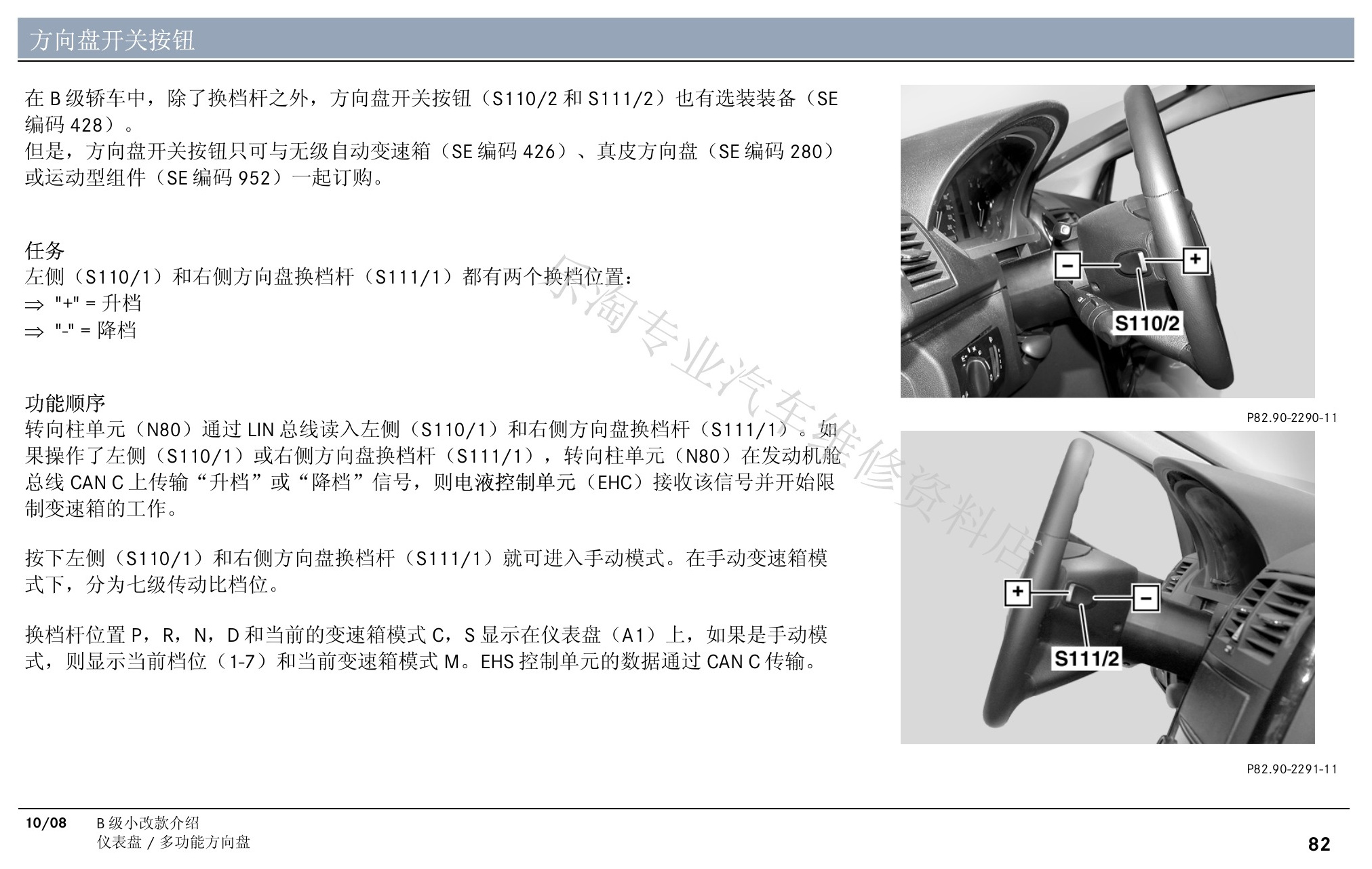

W245 B级小改款培训原第88页。

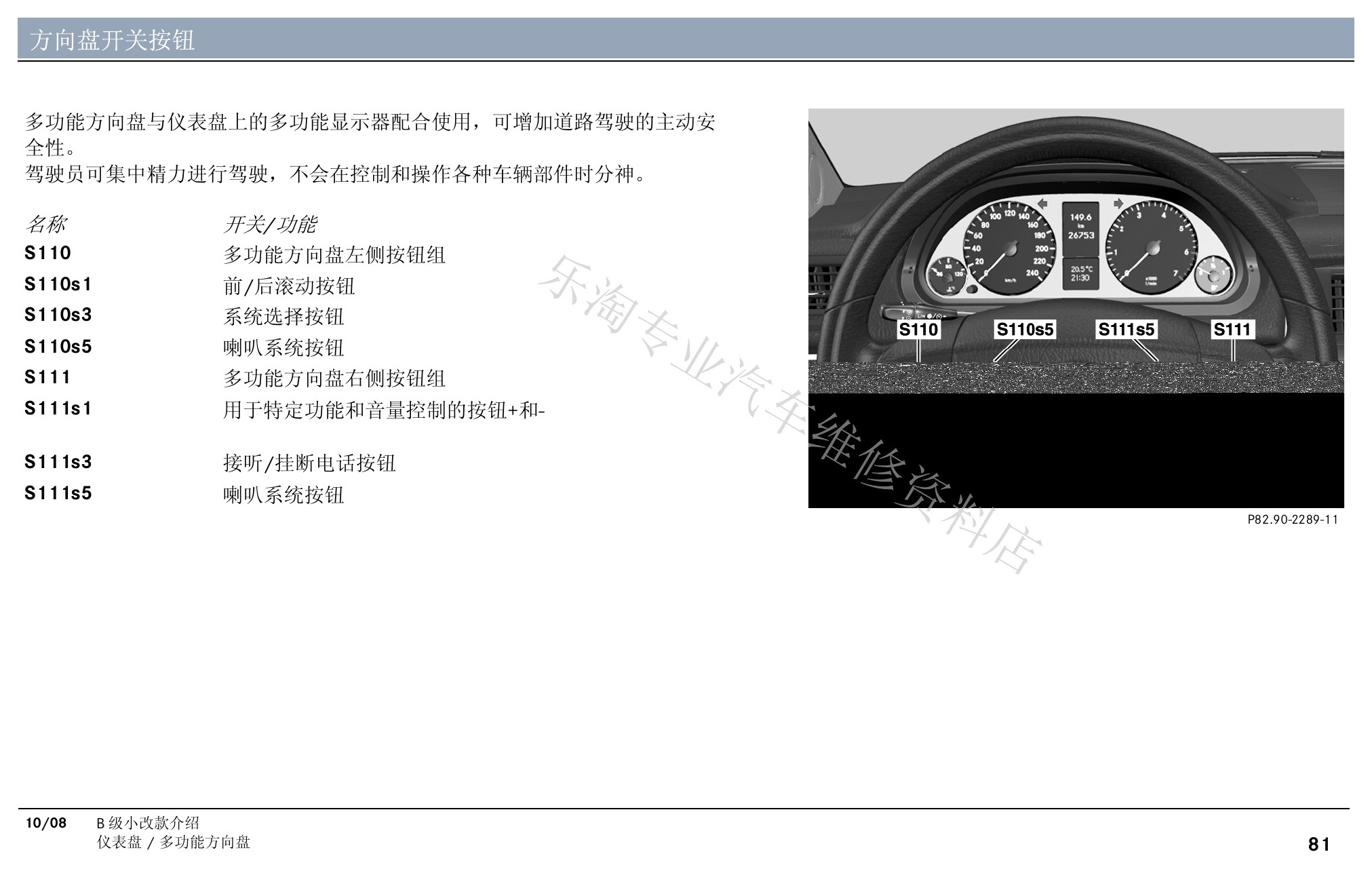

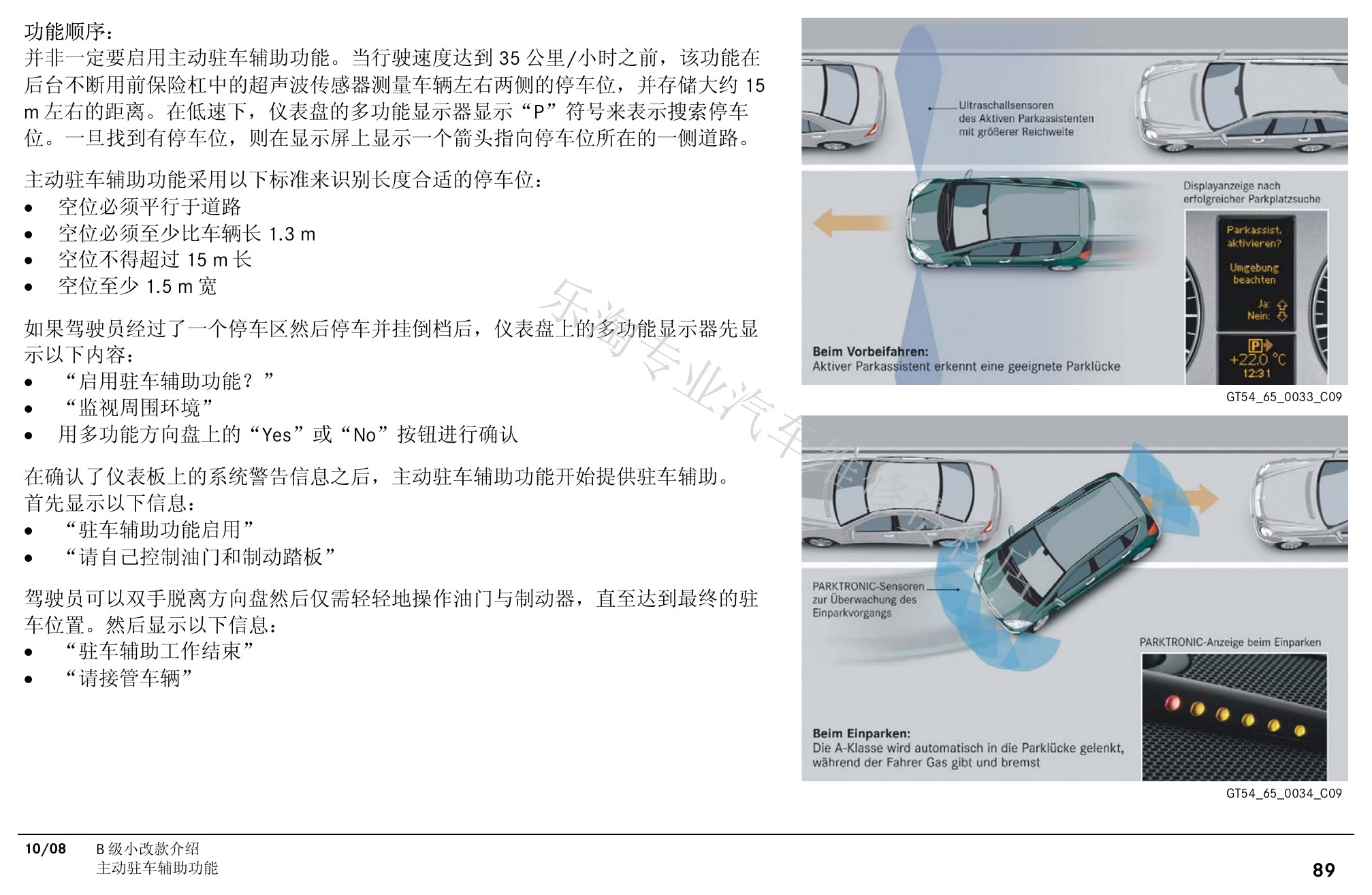

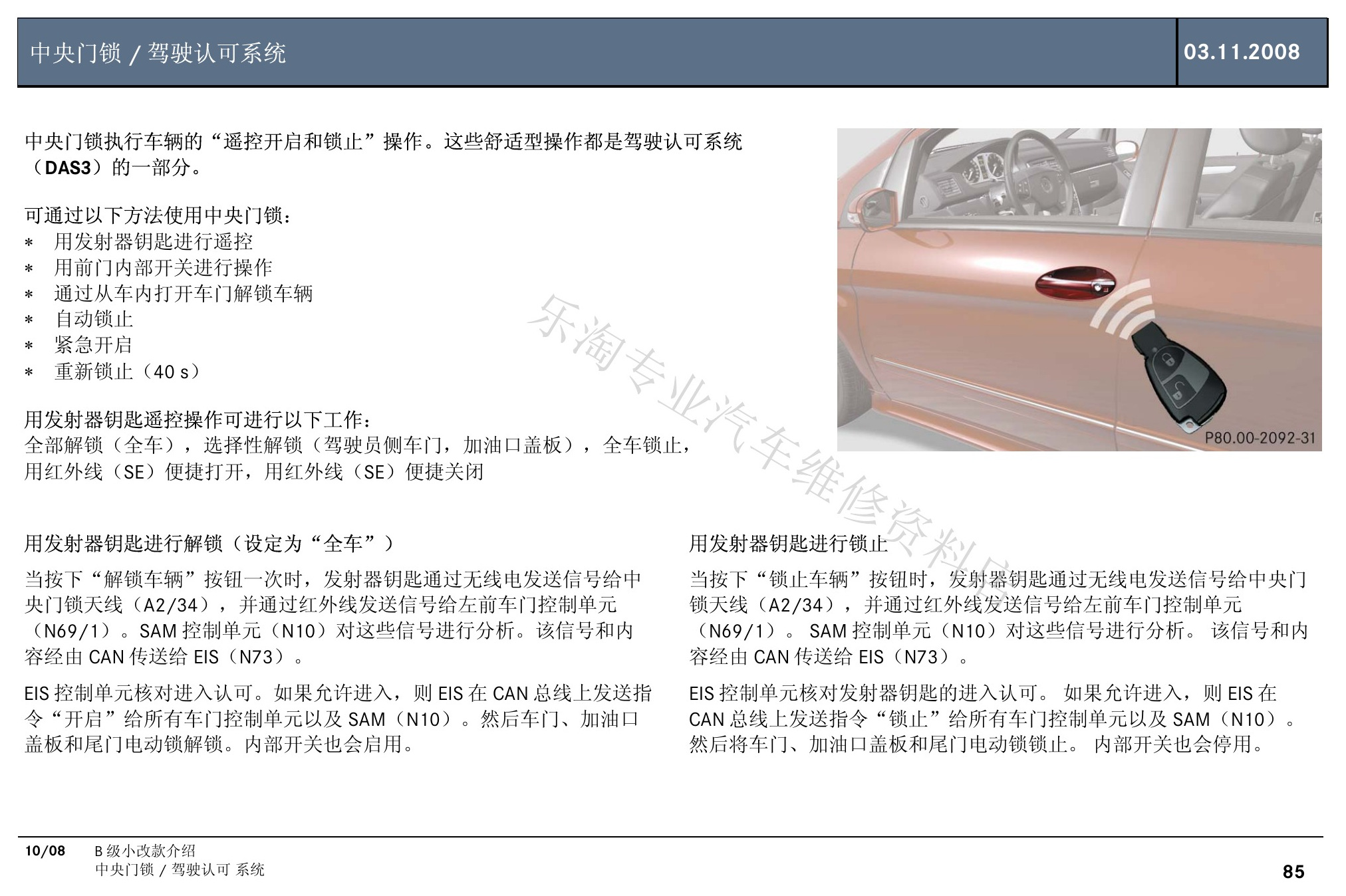

W245 B级小改款培训原第89页。
W245 B级小改款培训原第90页。

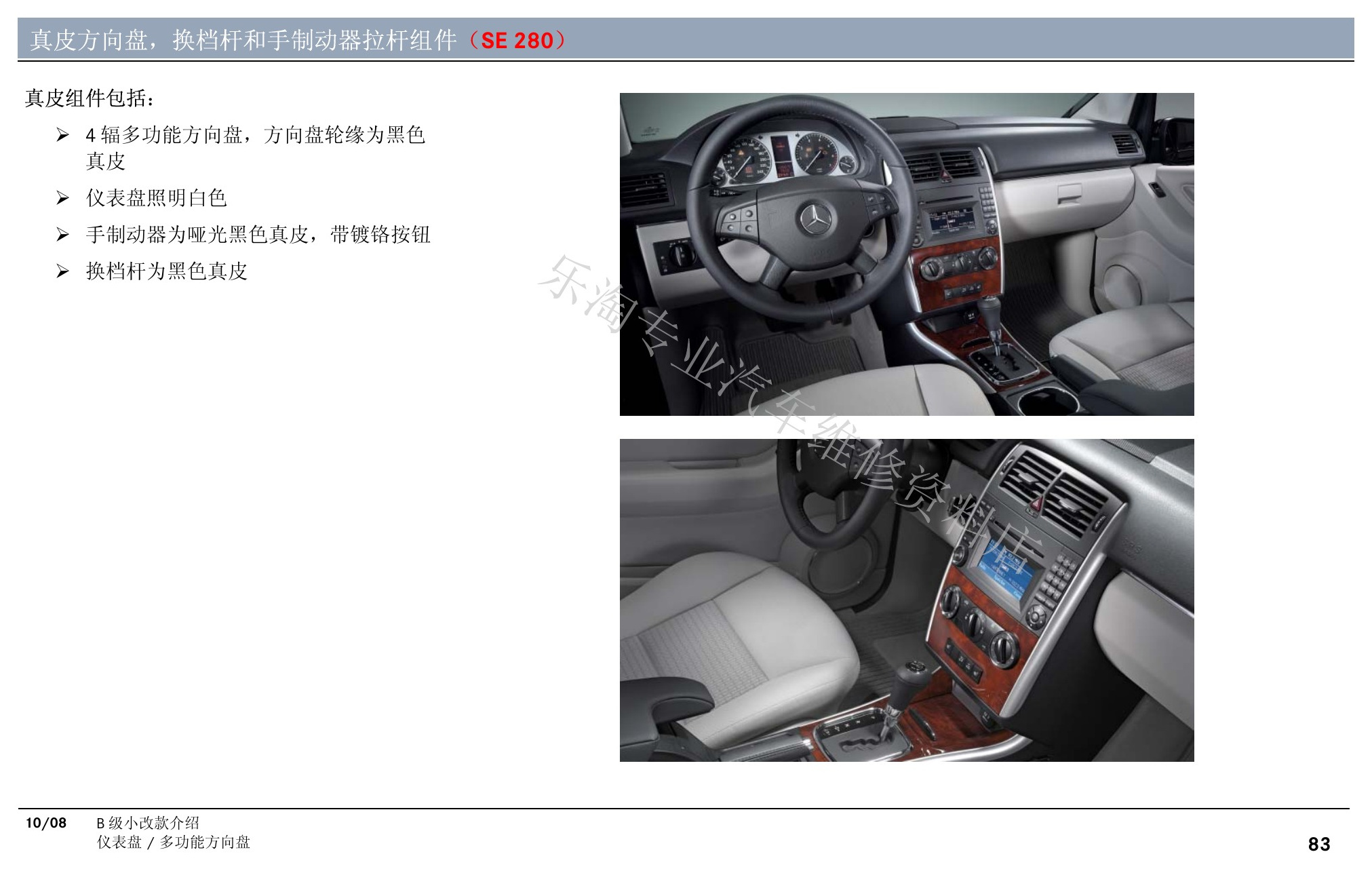

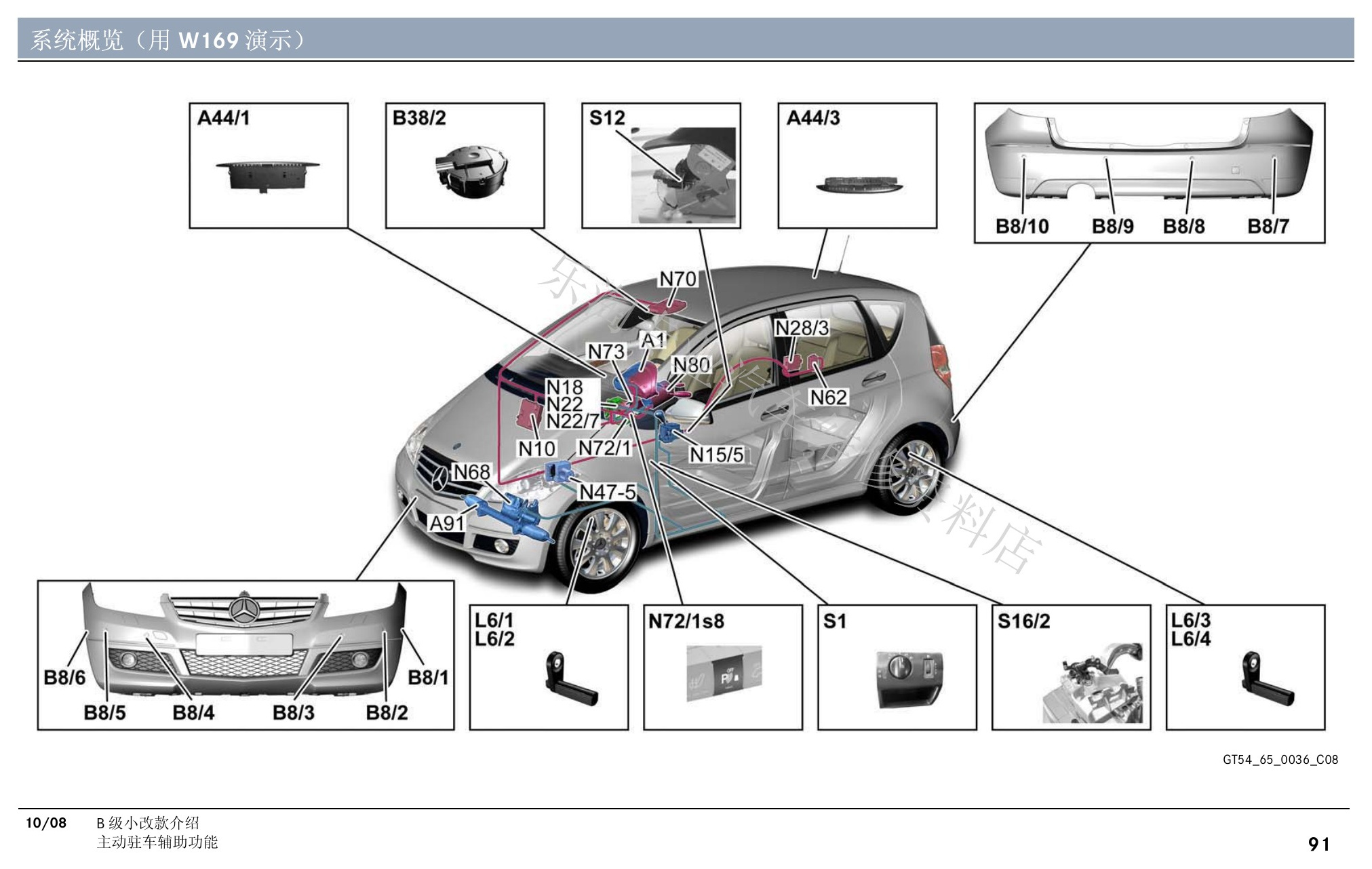

W245 B级小改款培训原第91页。
W245 B级小改款培训原第92页。

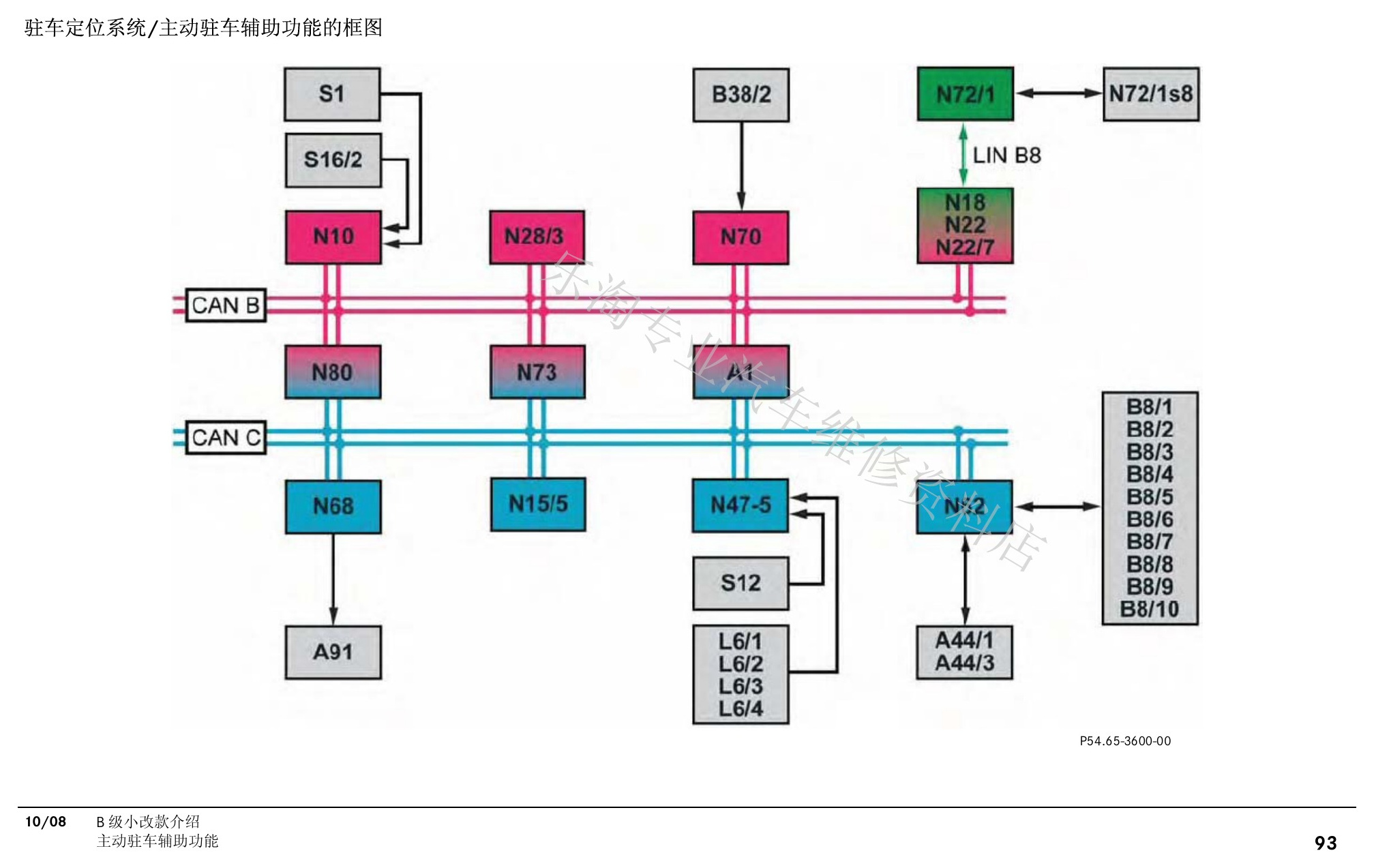

W245 B级小改款培训原第93页。

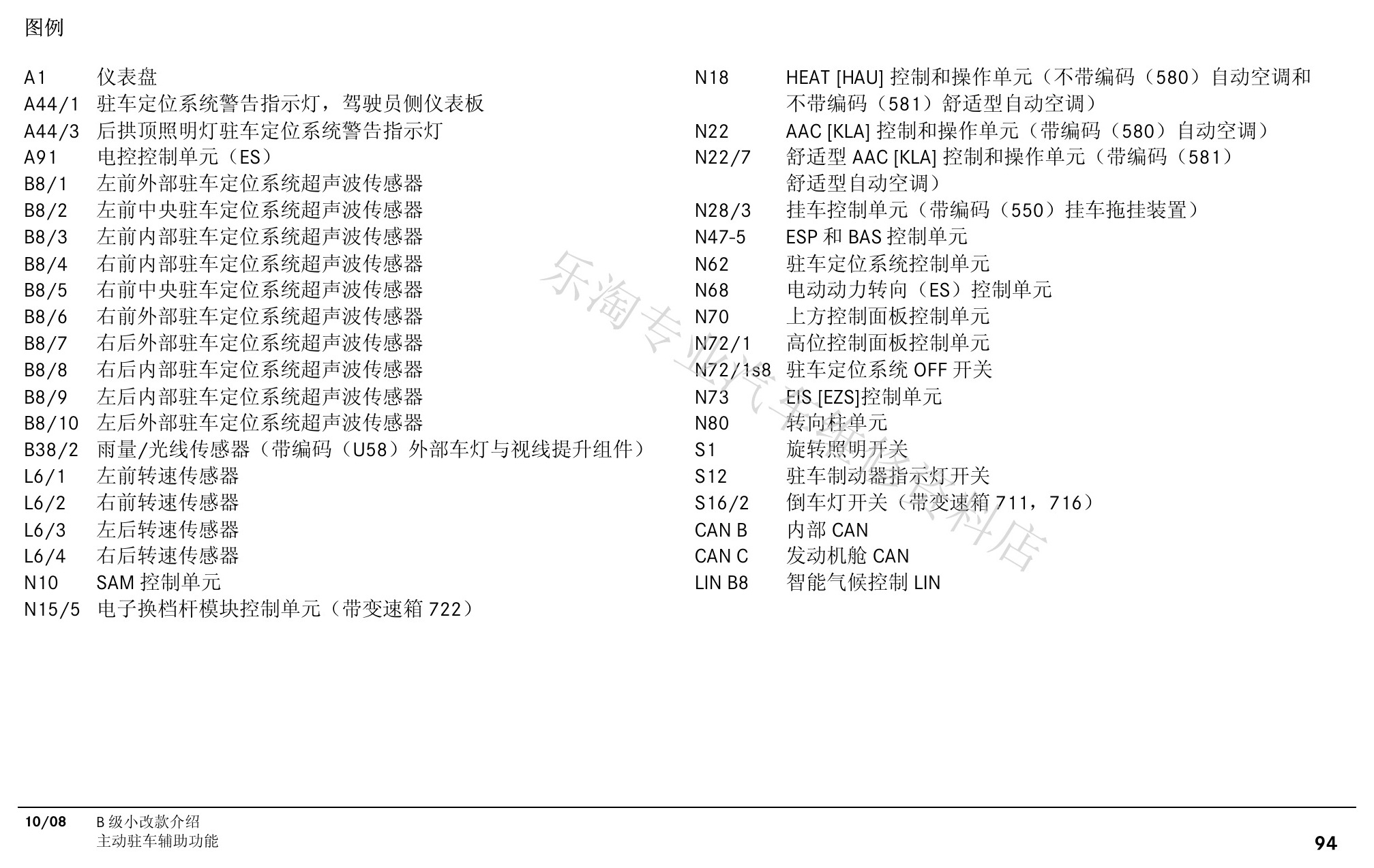

W245 B级小改款培训原第94页。

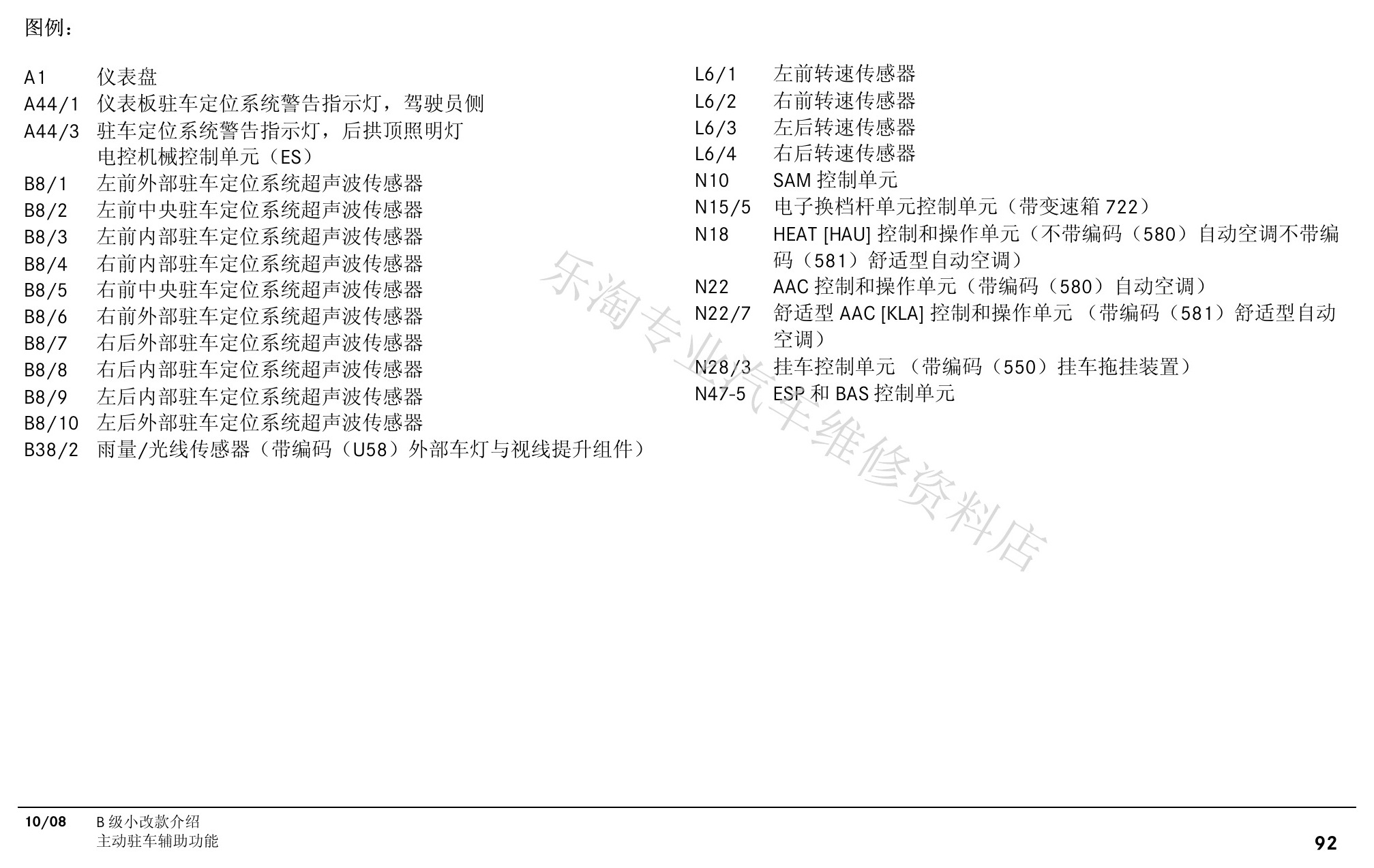

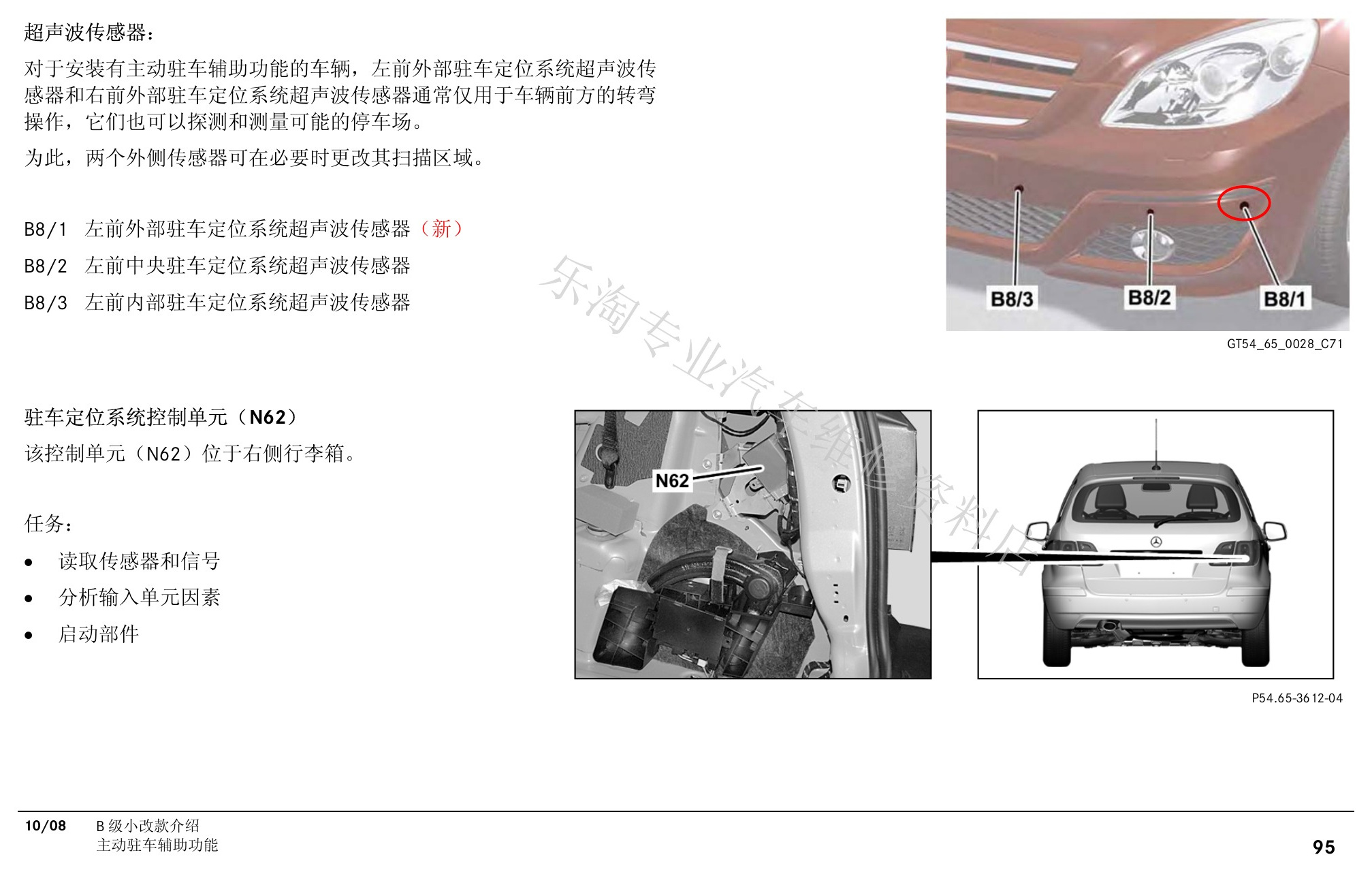

W245 B级小改款培训原第95页。
W245 B级小改款培训原第96页。

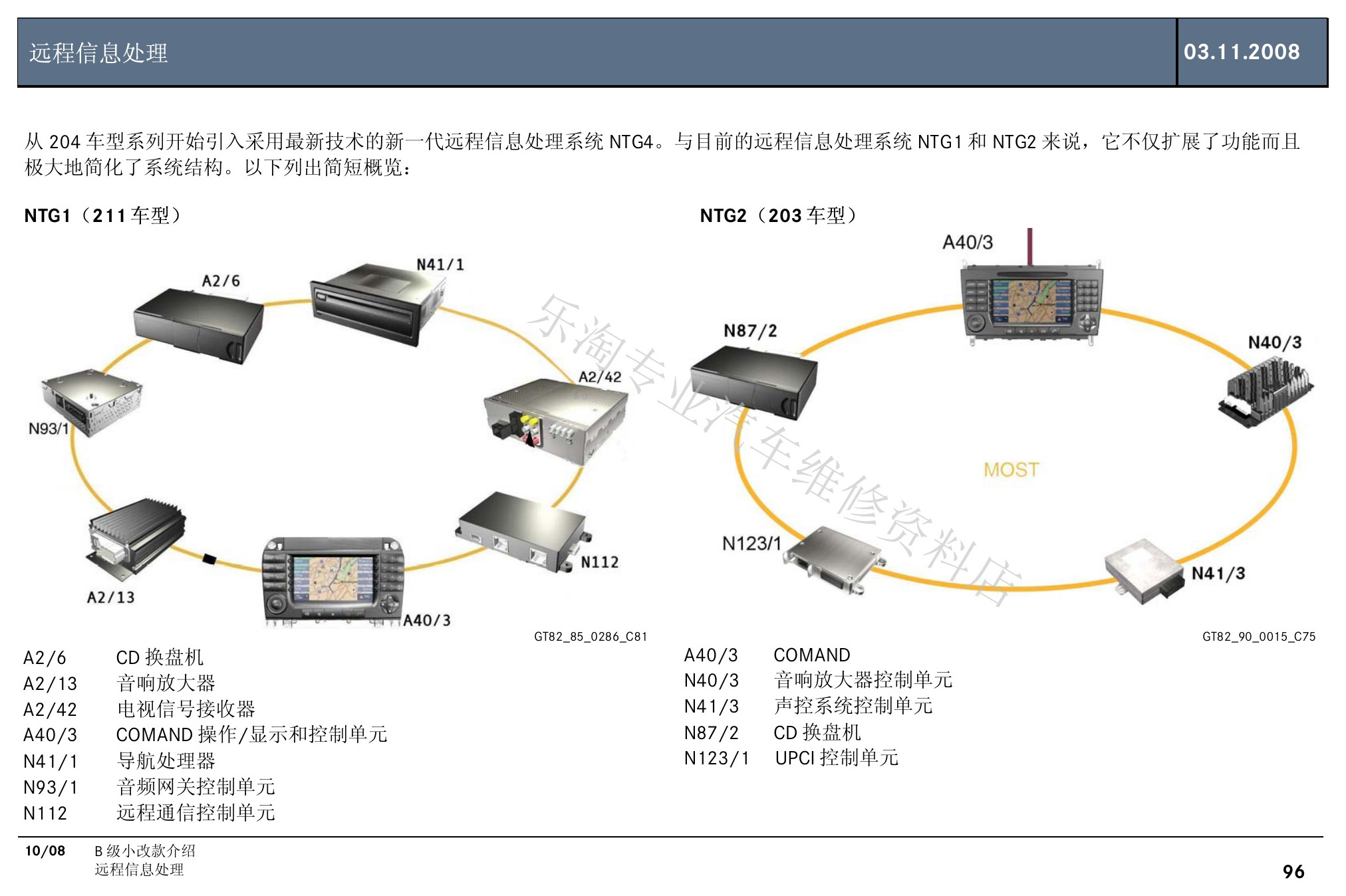

W245 B级小改款培训原第97页。

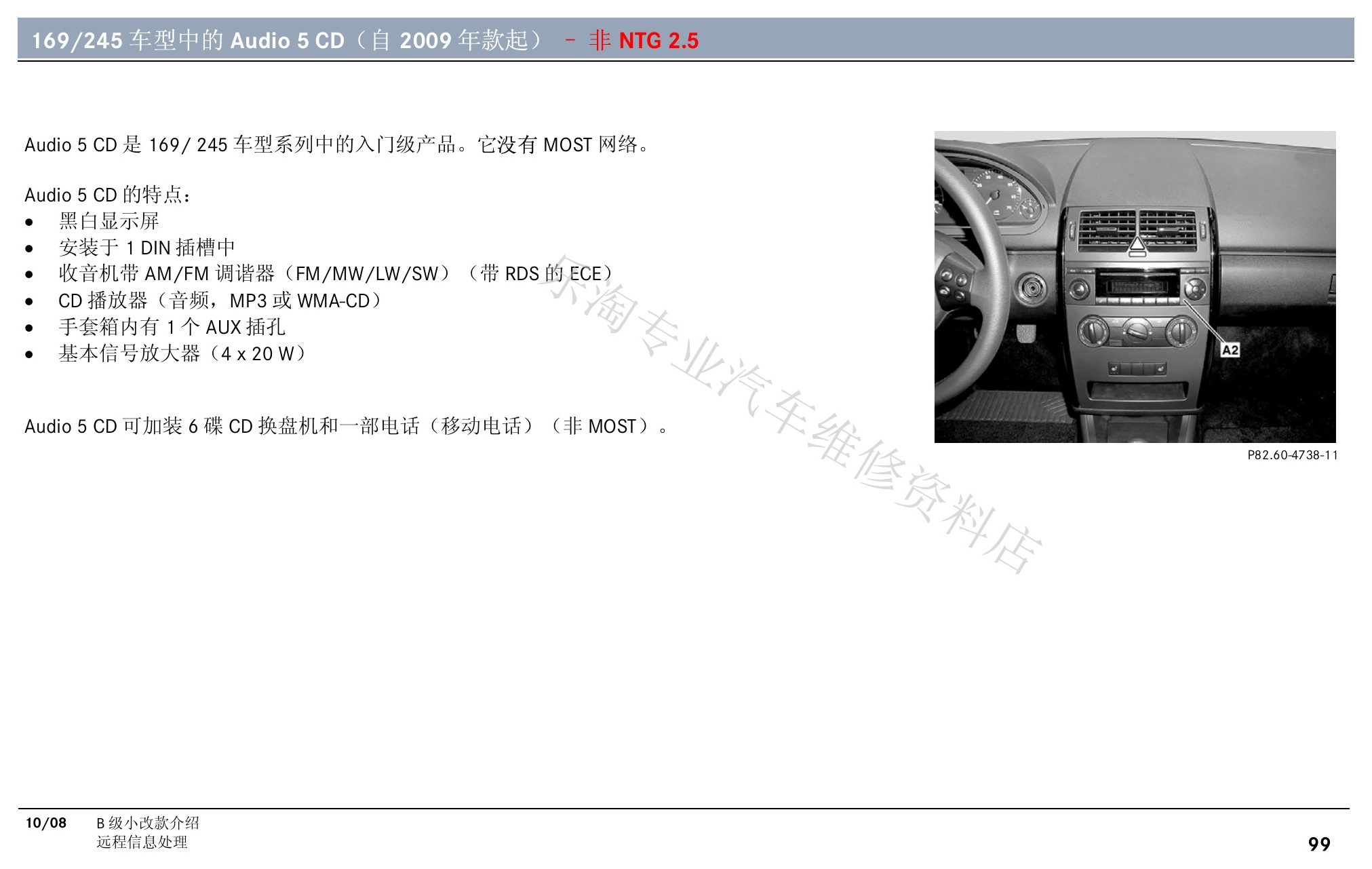

W245 B级小改款培训原第98页。

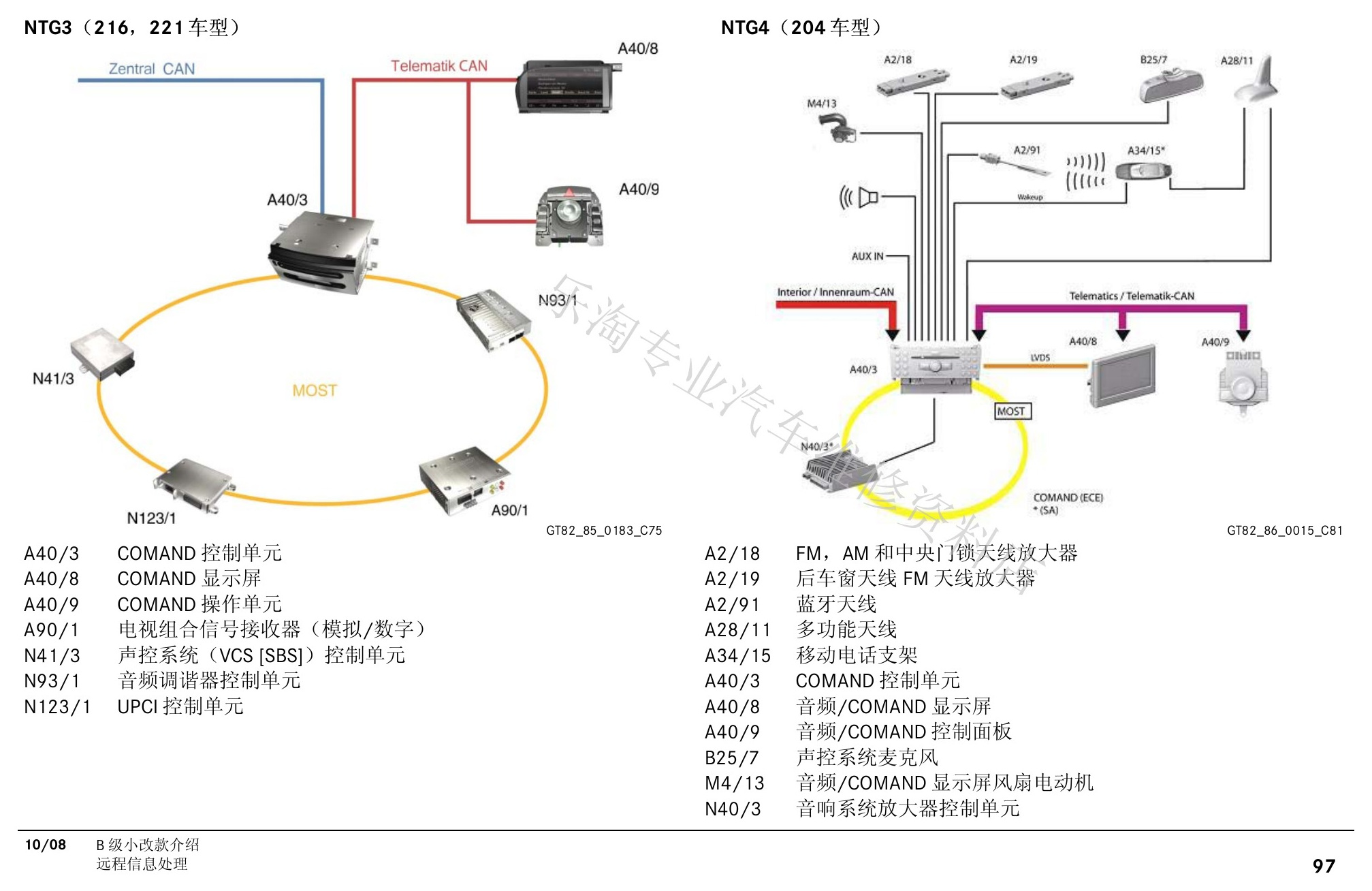

W245 B级小改款培训原第99页。

七、远程信息处理、音频与气候控制

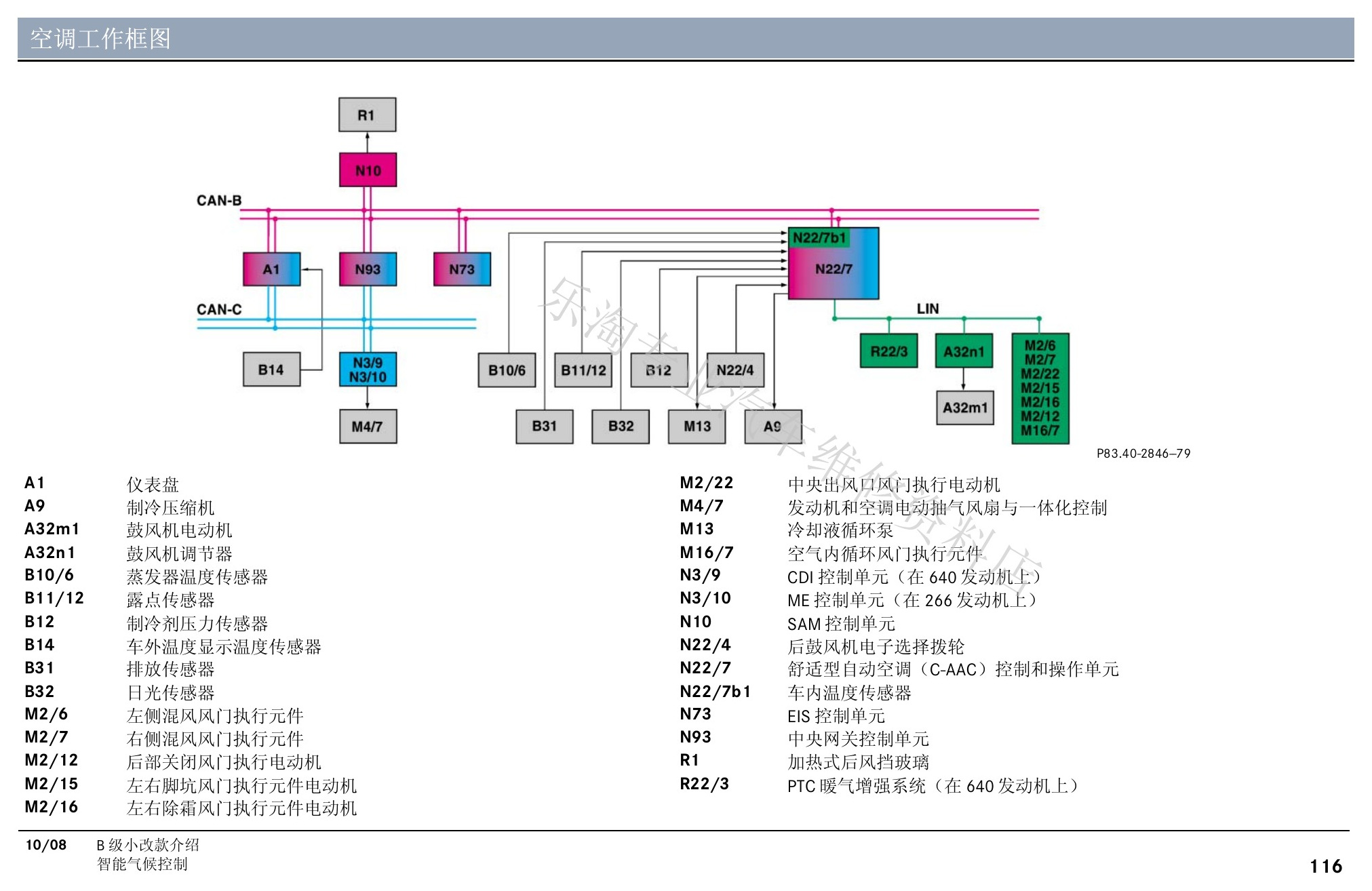

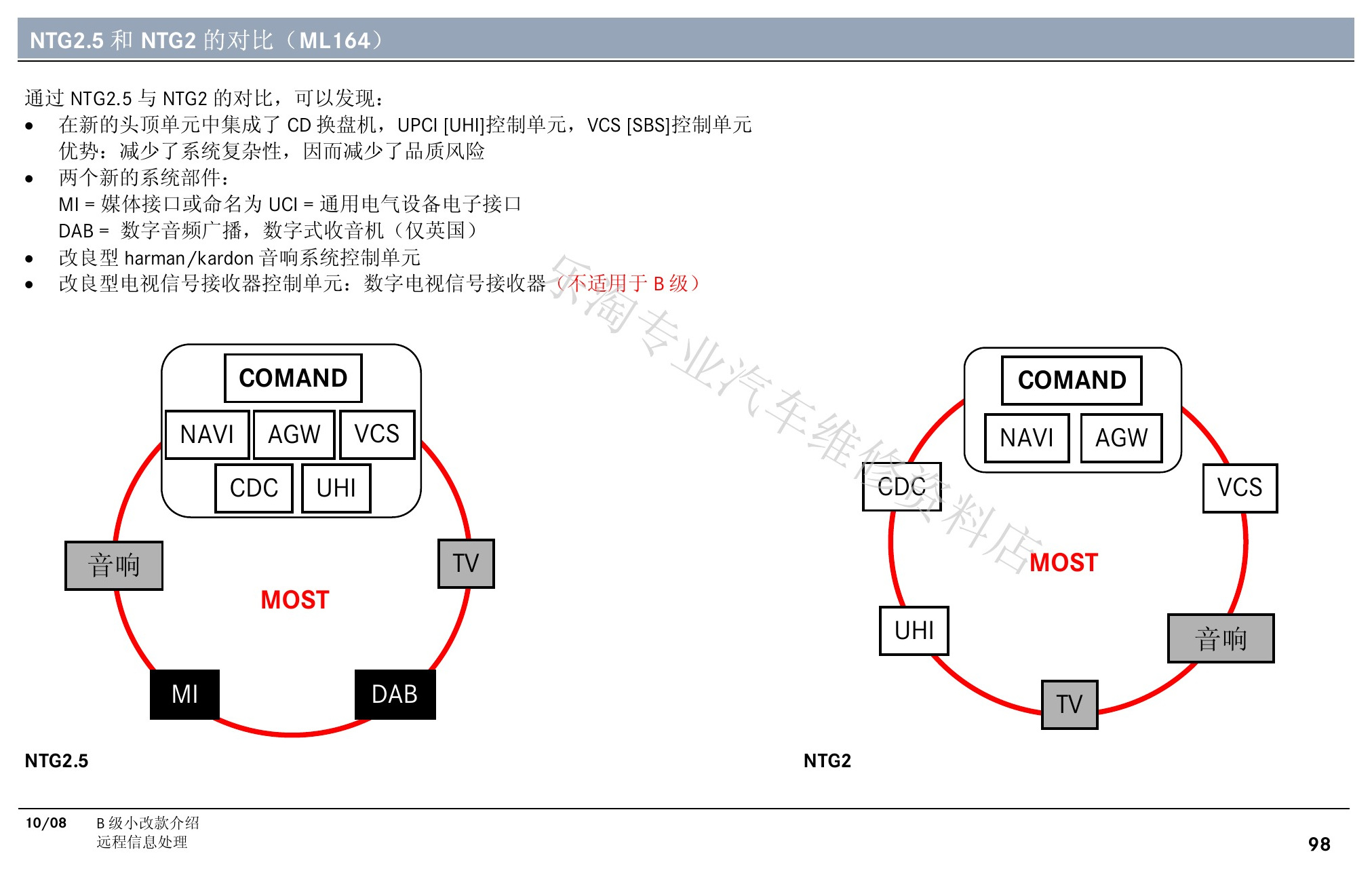

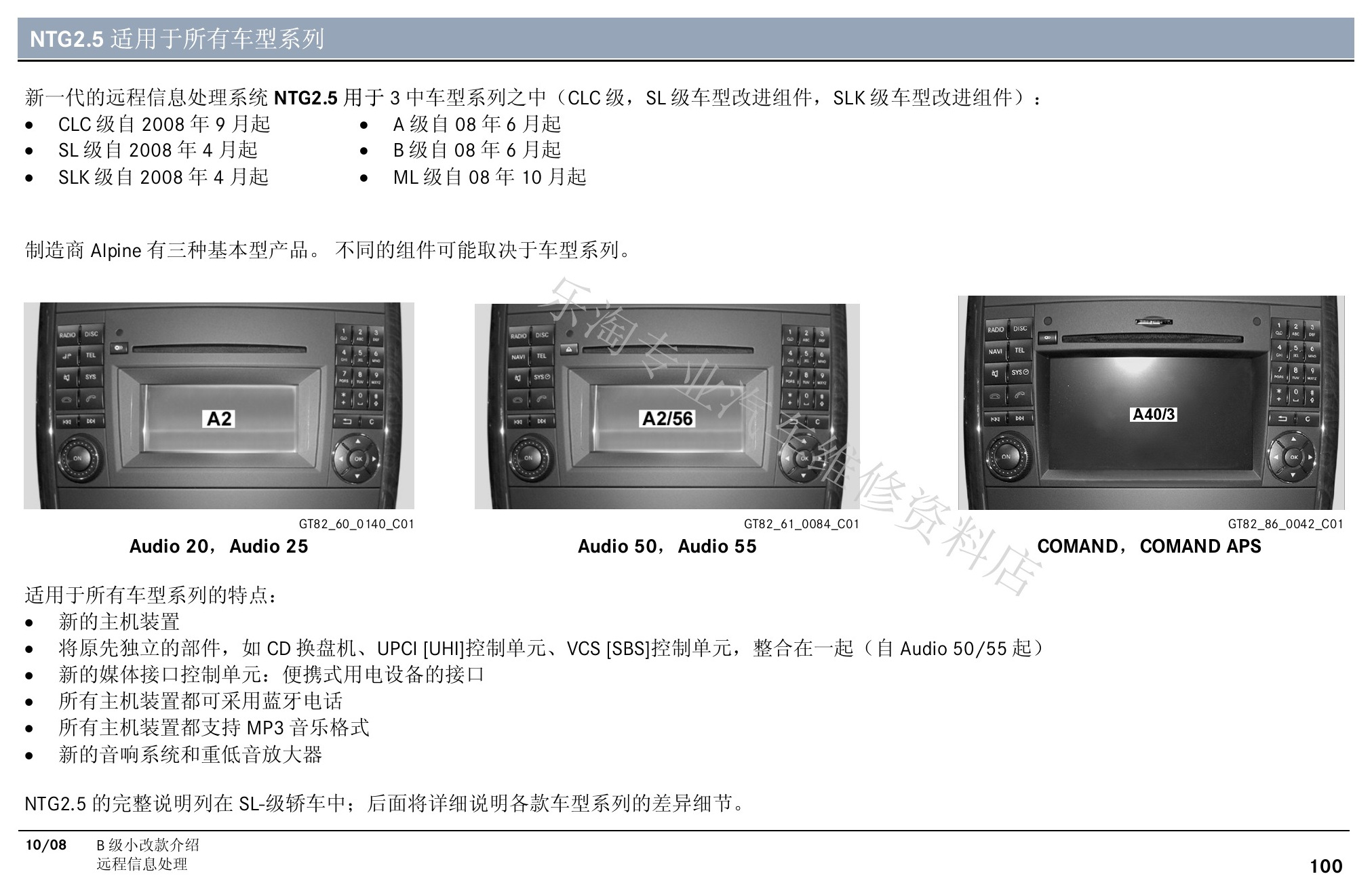

通信章节介绍NTG、Audio、COMAND、电话导航、音响、媒体接口和智能气候控制。

W245 B级小改款培训原第100页。

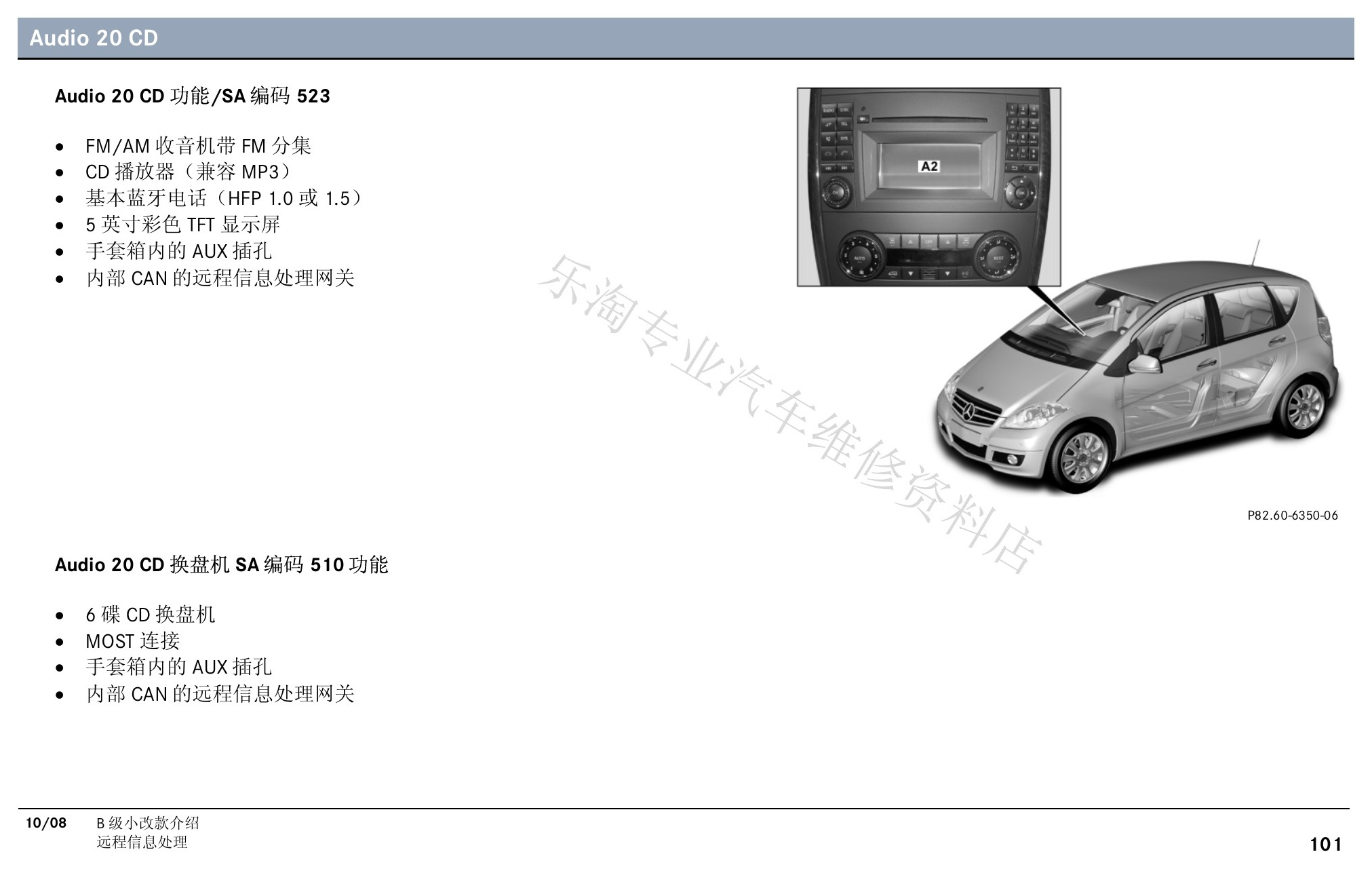

W245 B级小改款培训原第101页。
W245 B级小改款培训原第102页。

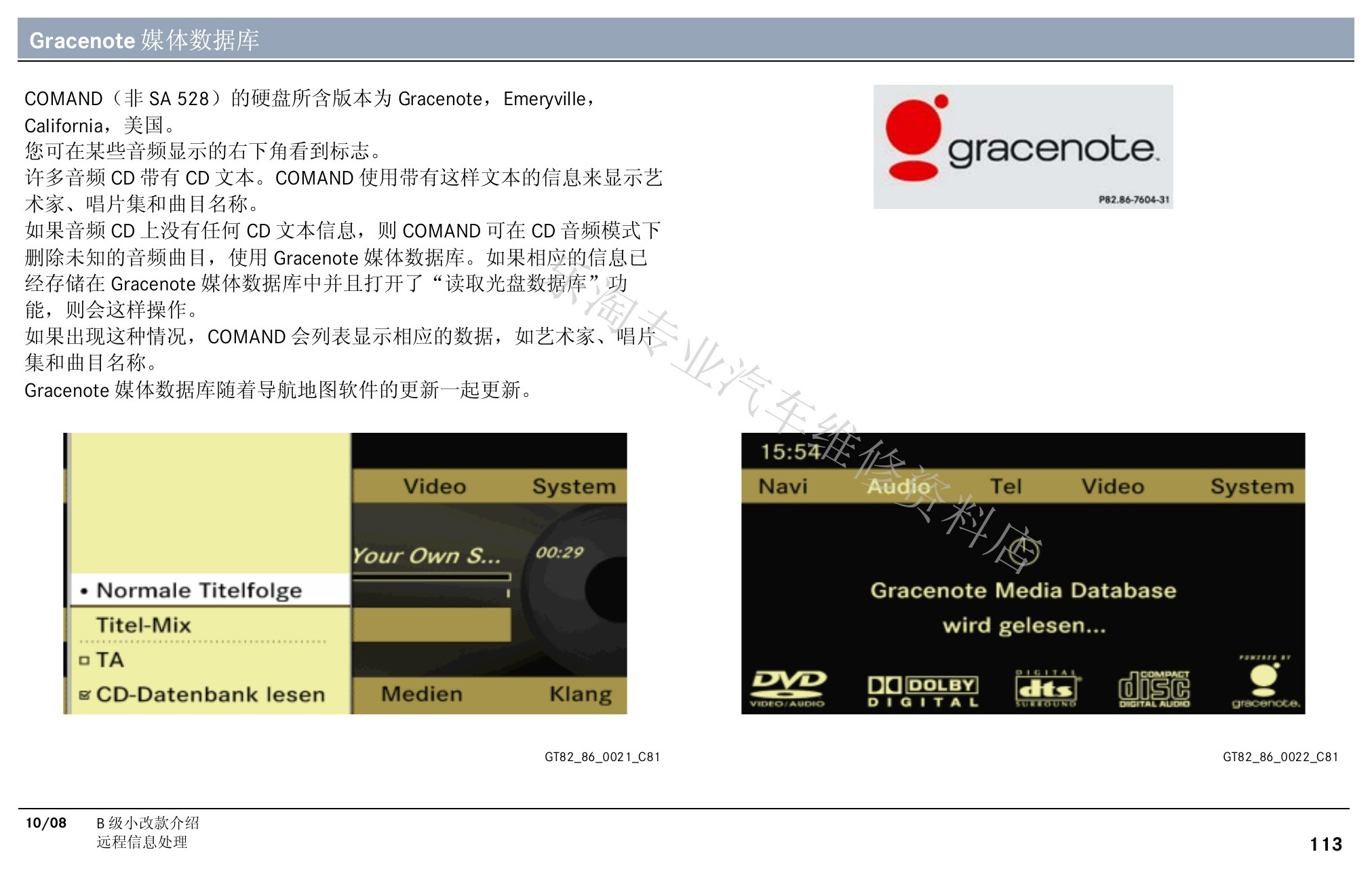

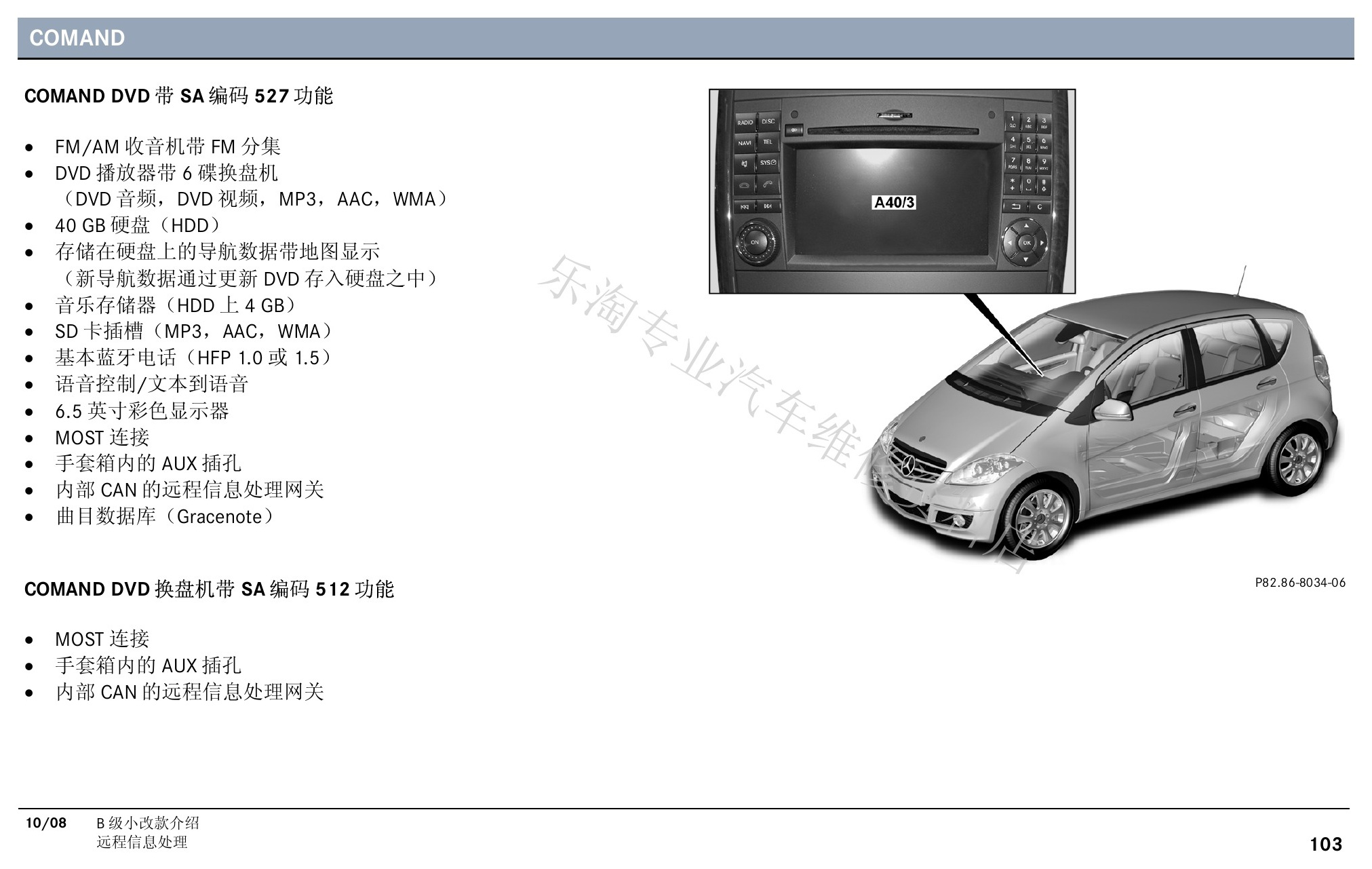

W245 B级小改款培训原第103页。

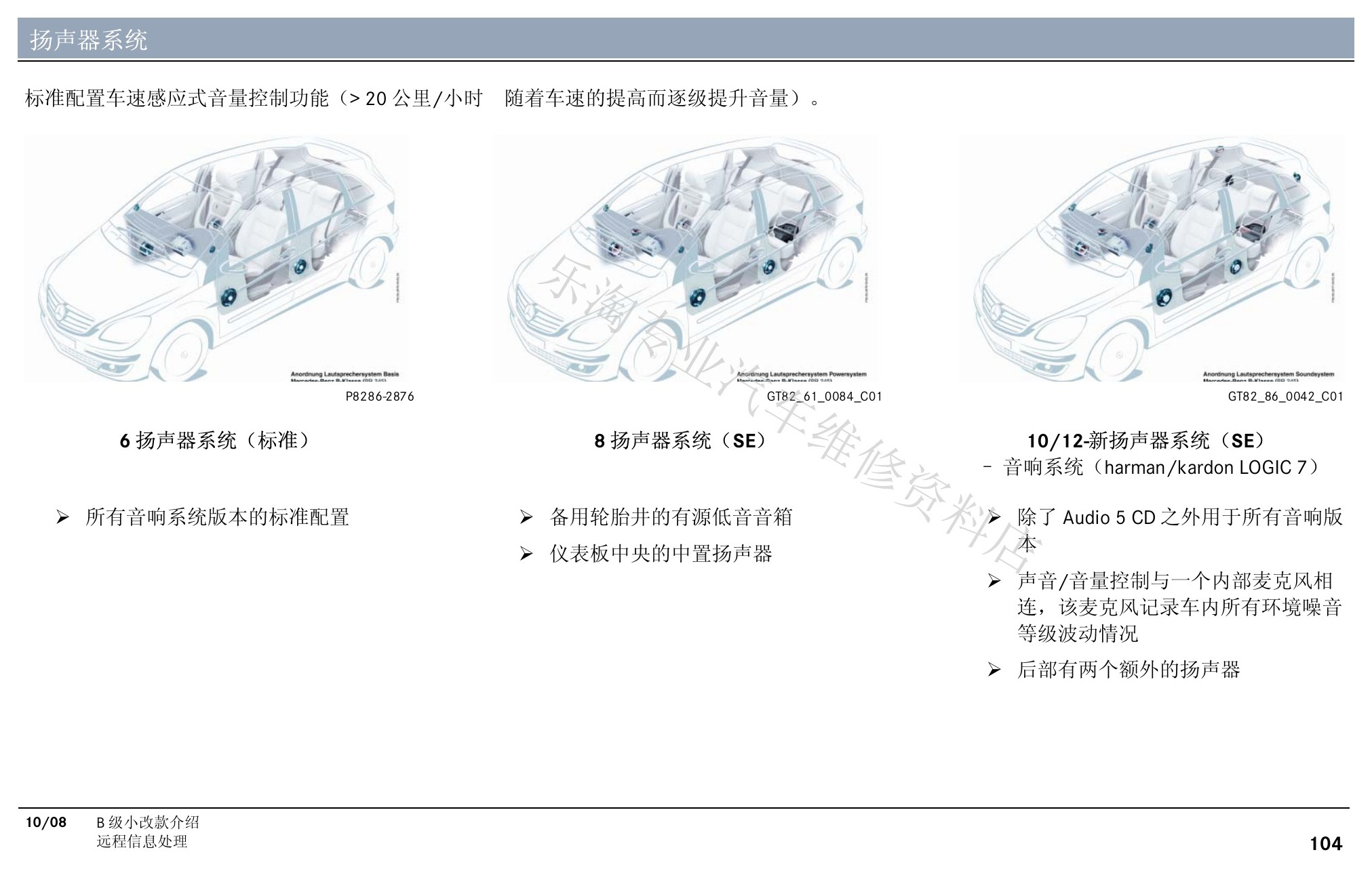

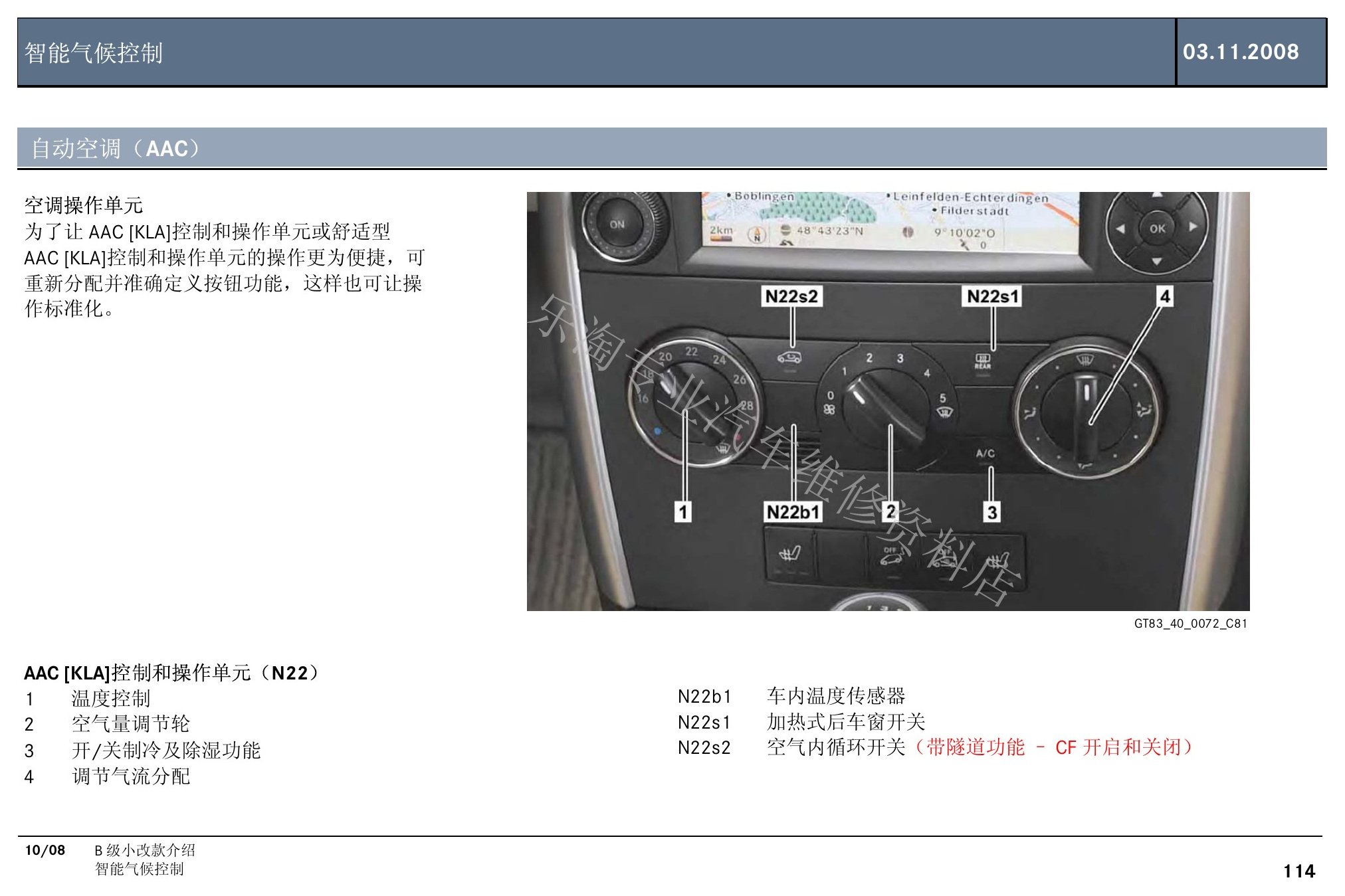

W245 B级小改款培训原第104页。

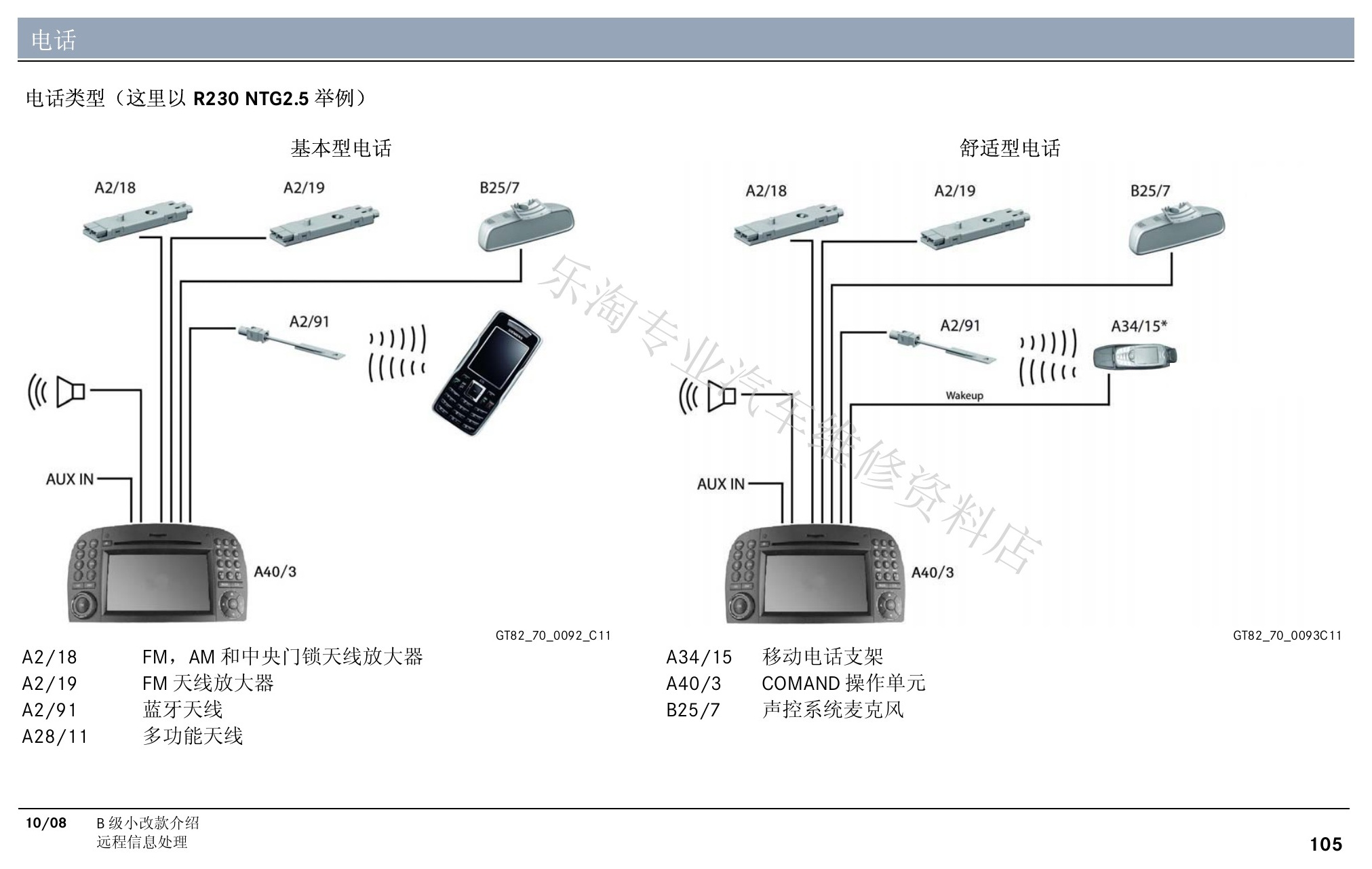

W245 B级小改款培训原第105页。

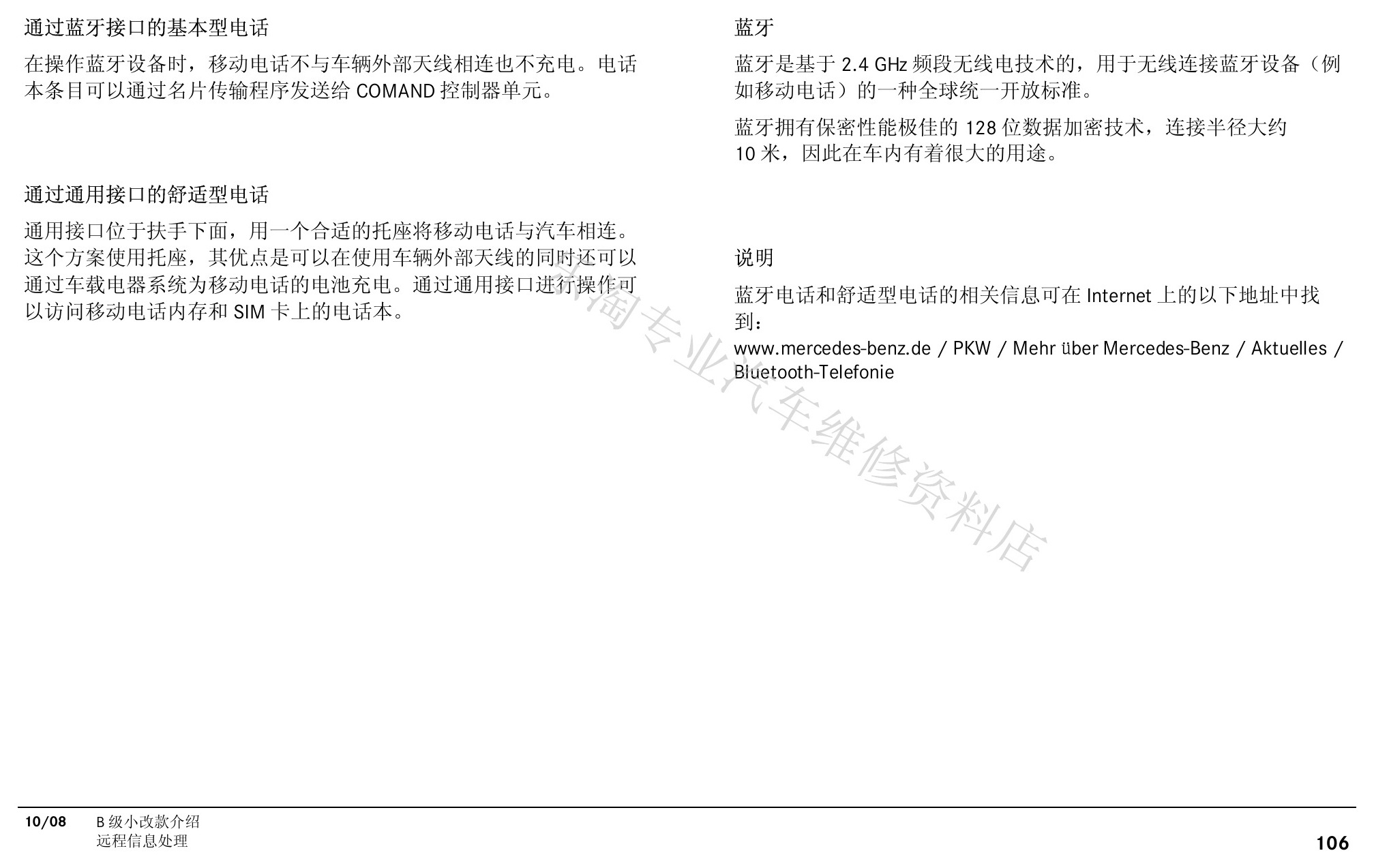

W245 B级小改款培训原第106页。
W245 B级小改款培训原第107页。
W245 B级小改款培训原第108页。

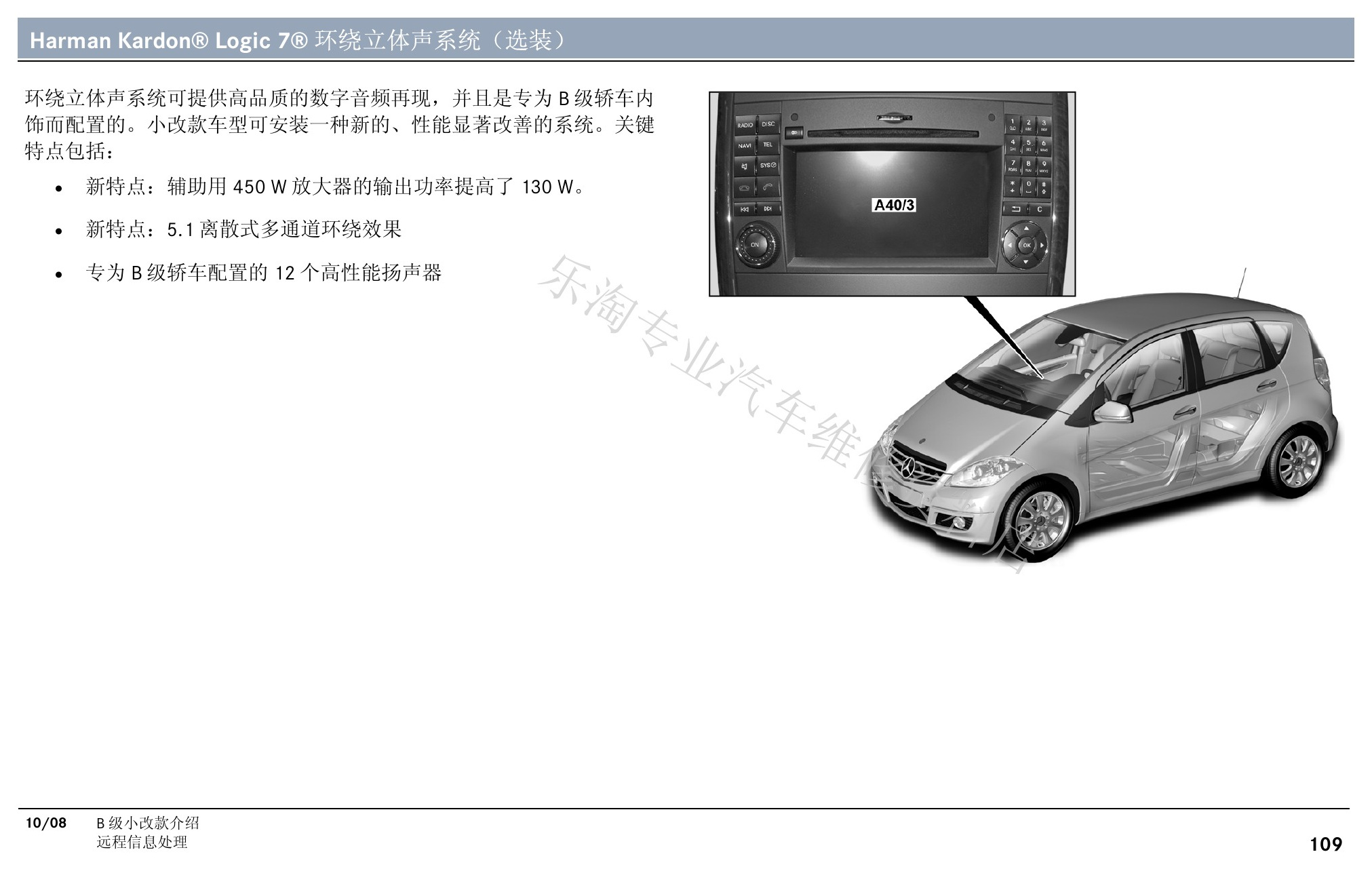

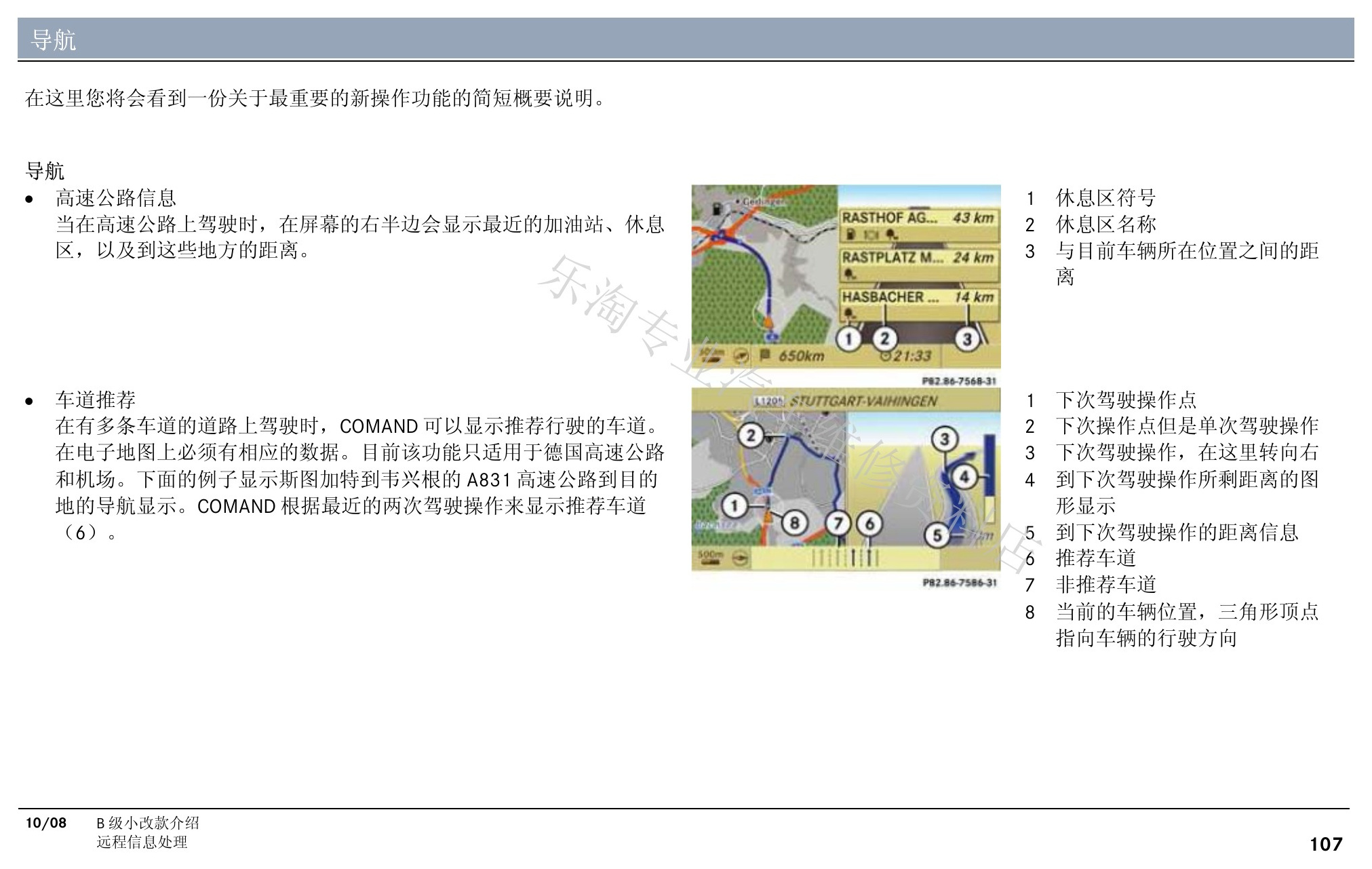

W245 B级小改款培训原第109页。

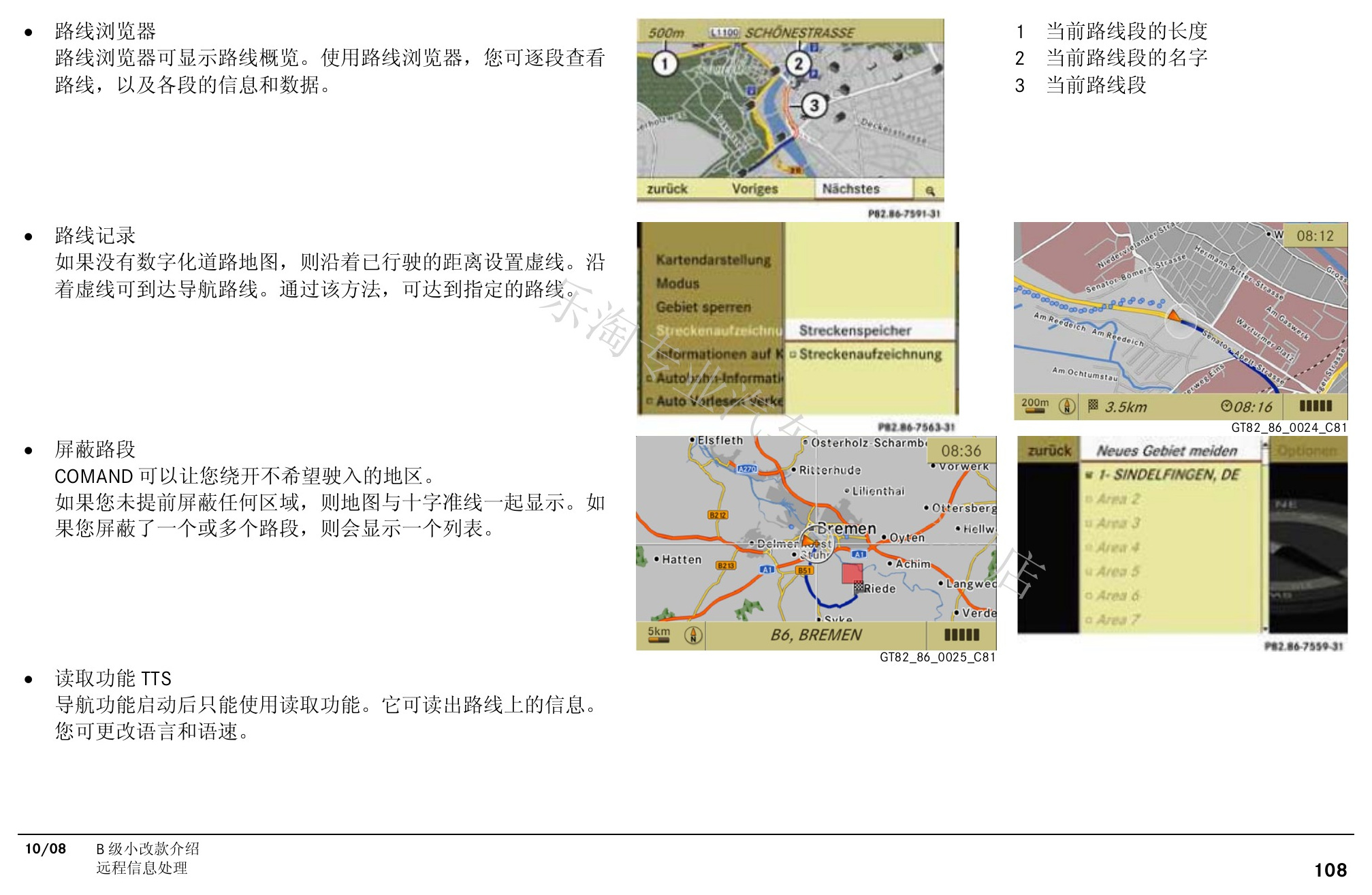

W245 B级小改款培训原第110页。

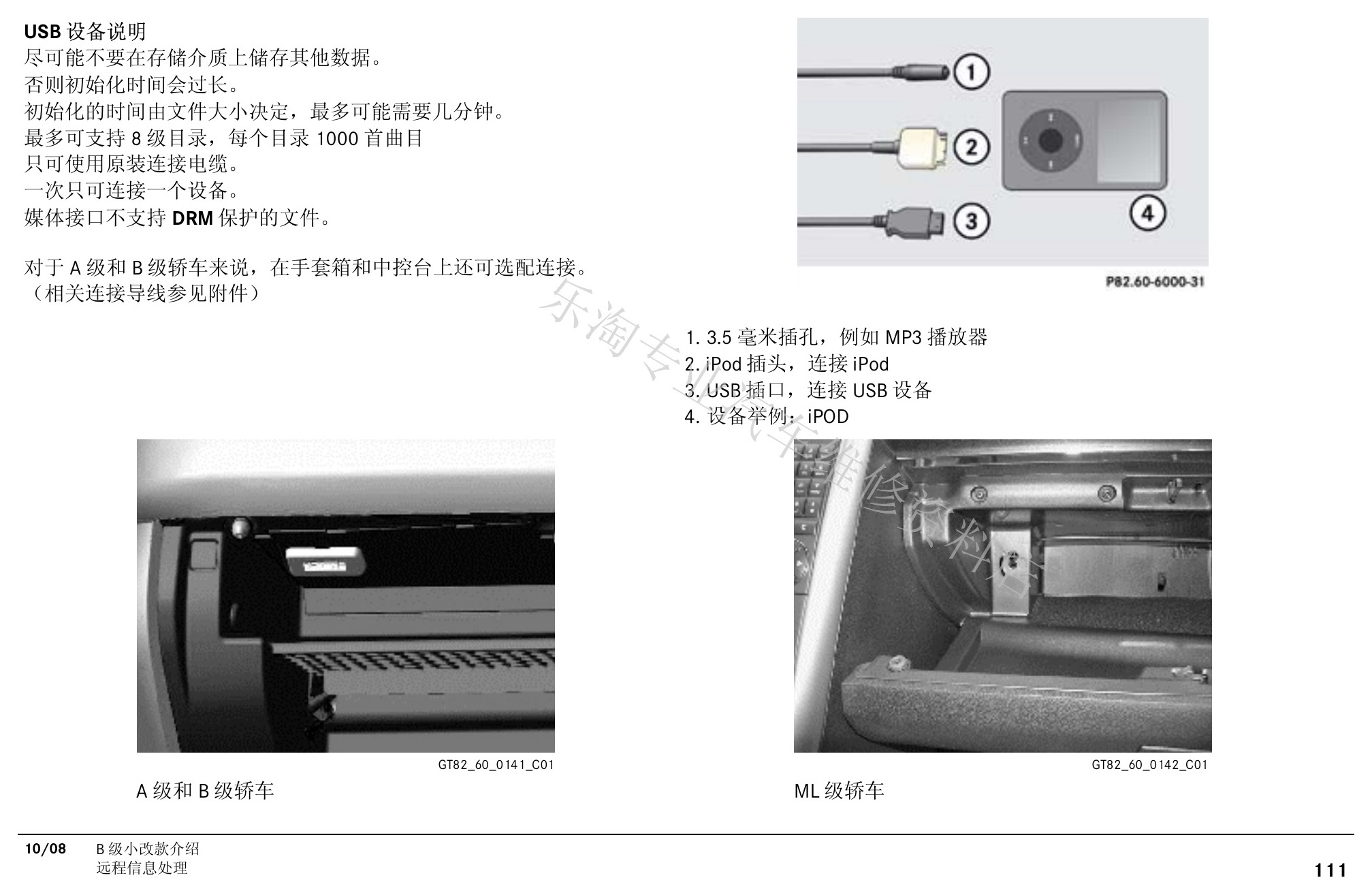

W245 B级小改款培训原第111页。

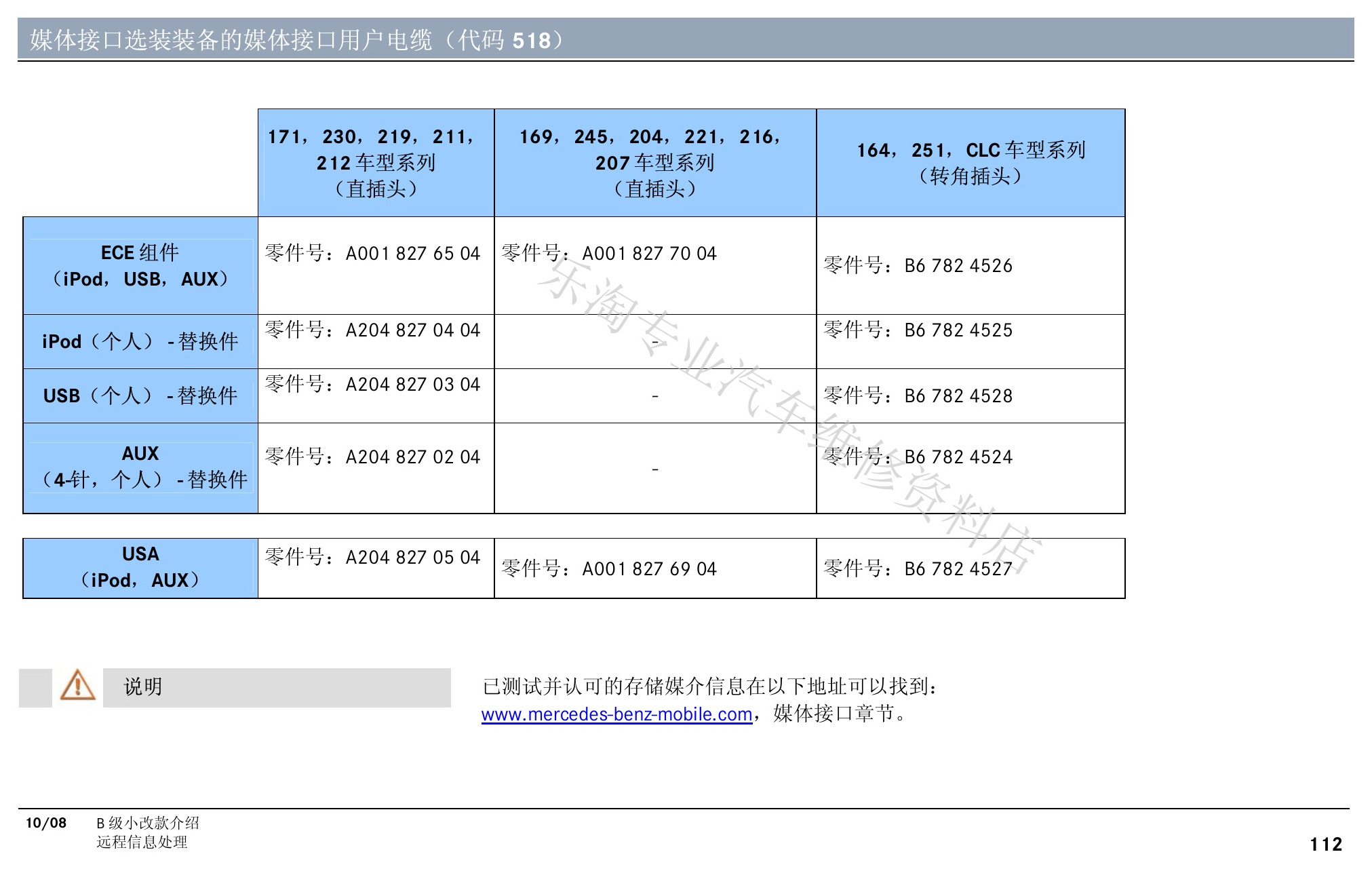

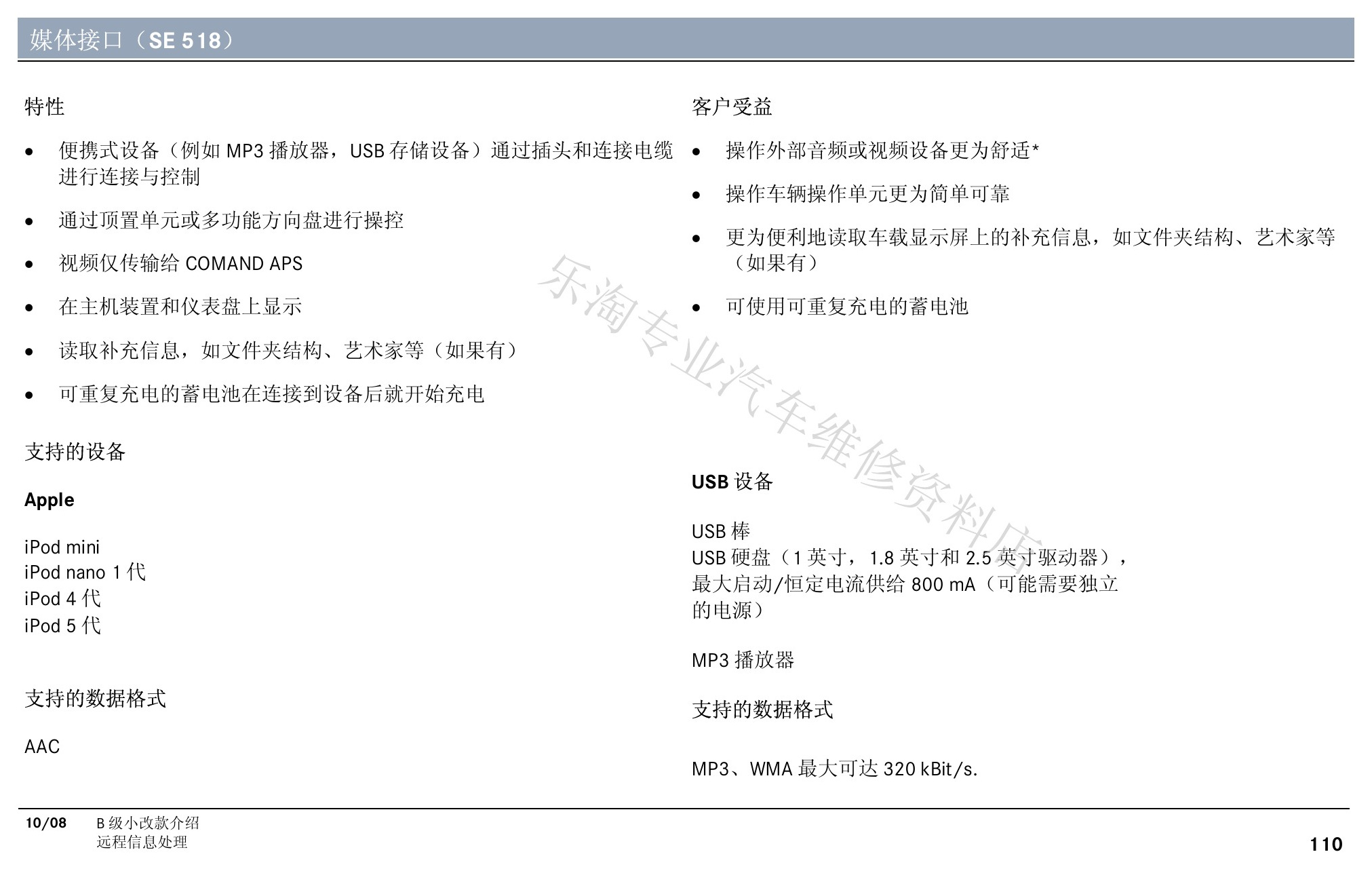

W245 B级小改款培训原第112页。
W245 B级小改款培训原第113页。
W245 B级小改款培训原第114页。

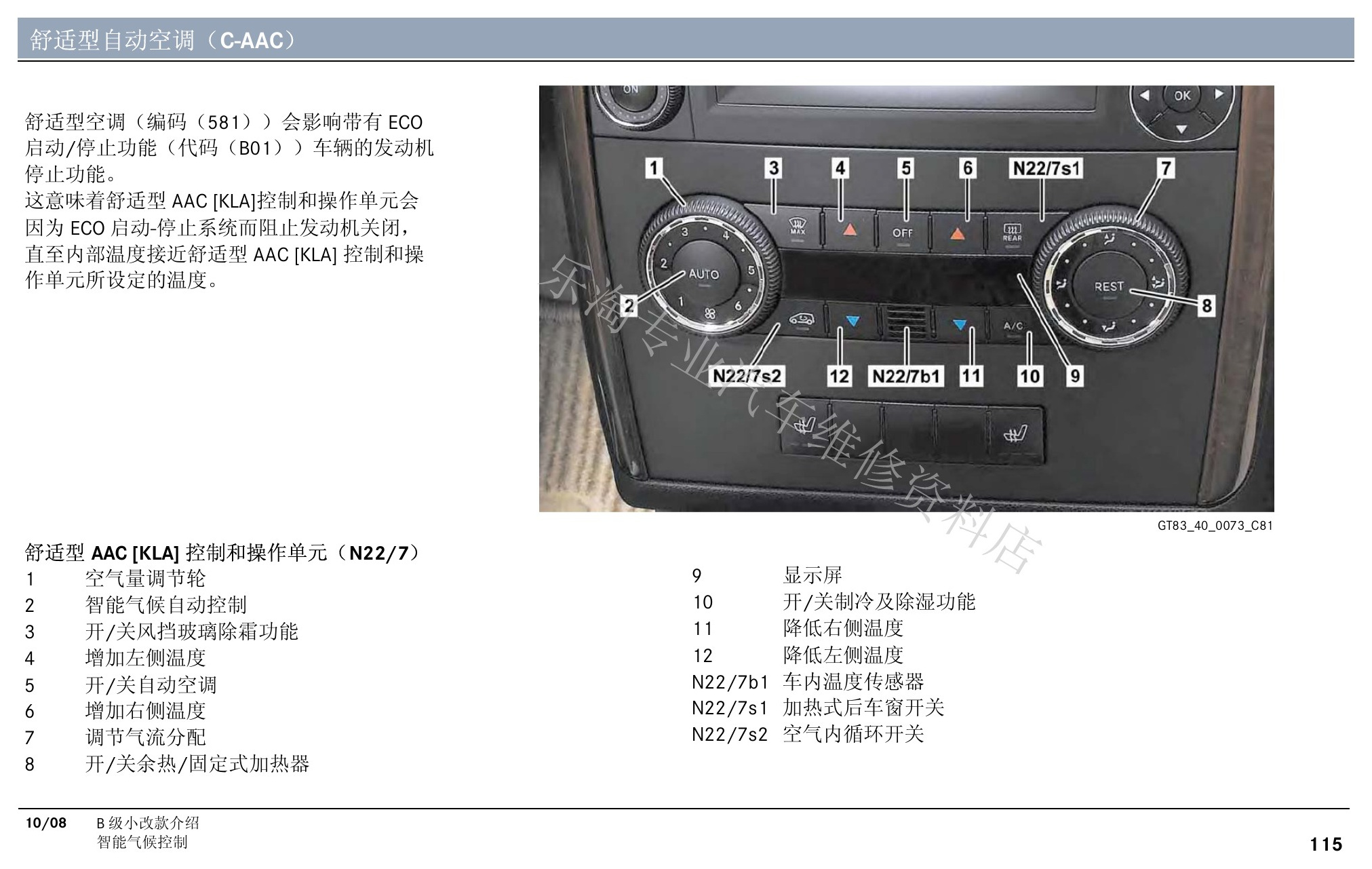

W245 B级小改款培训原第115页。
W245 B级小改款培训原第116页。
W245 B级小改款培训原第117页。

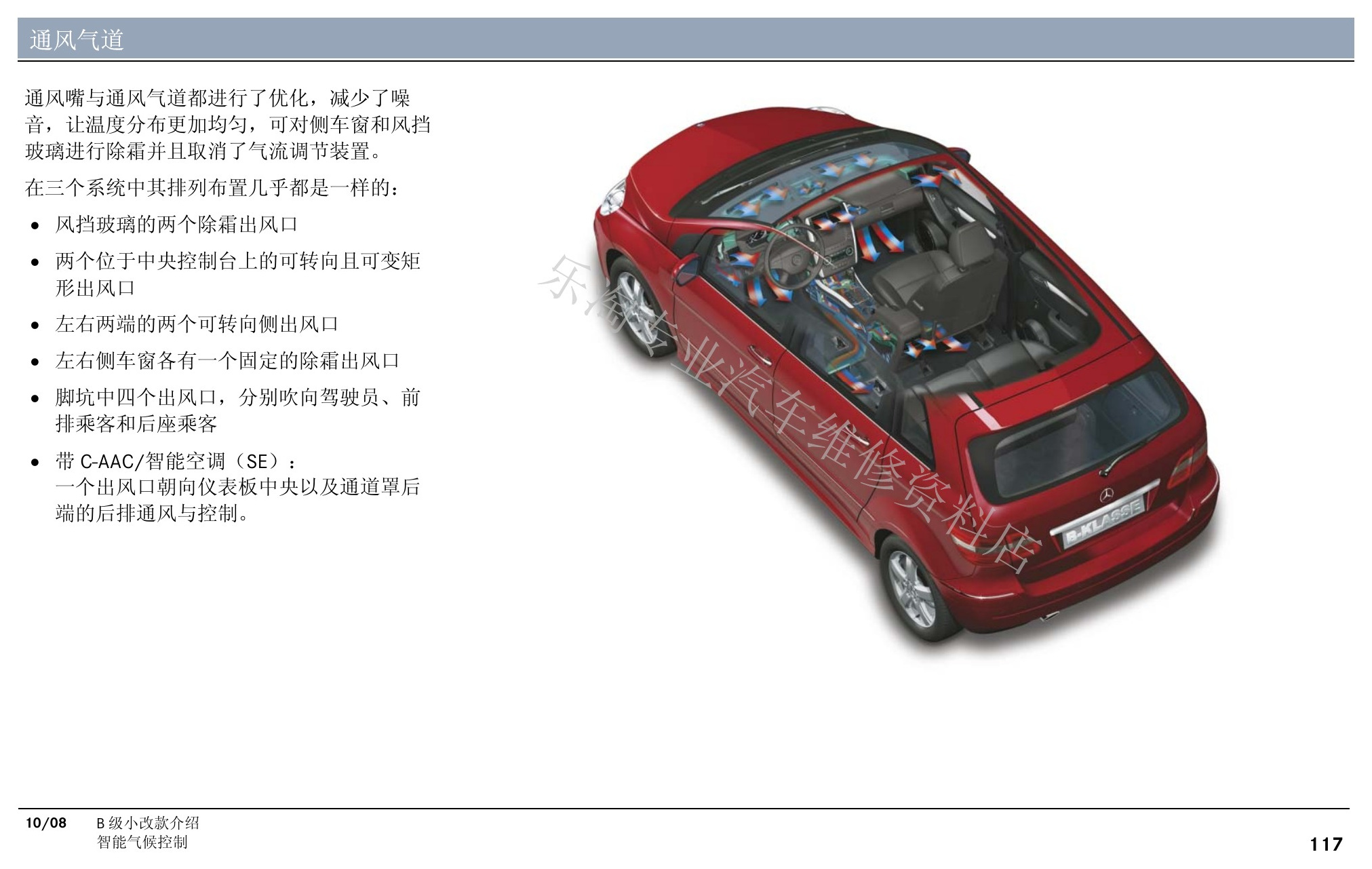

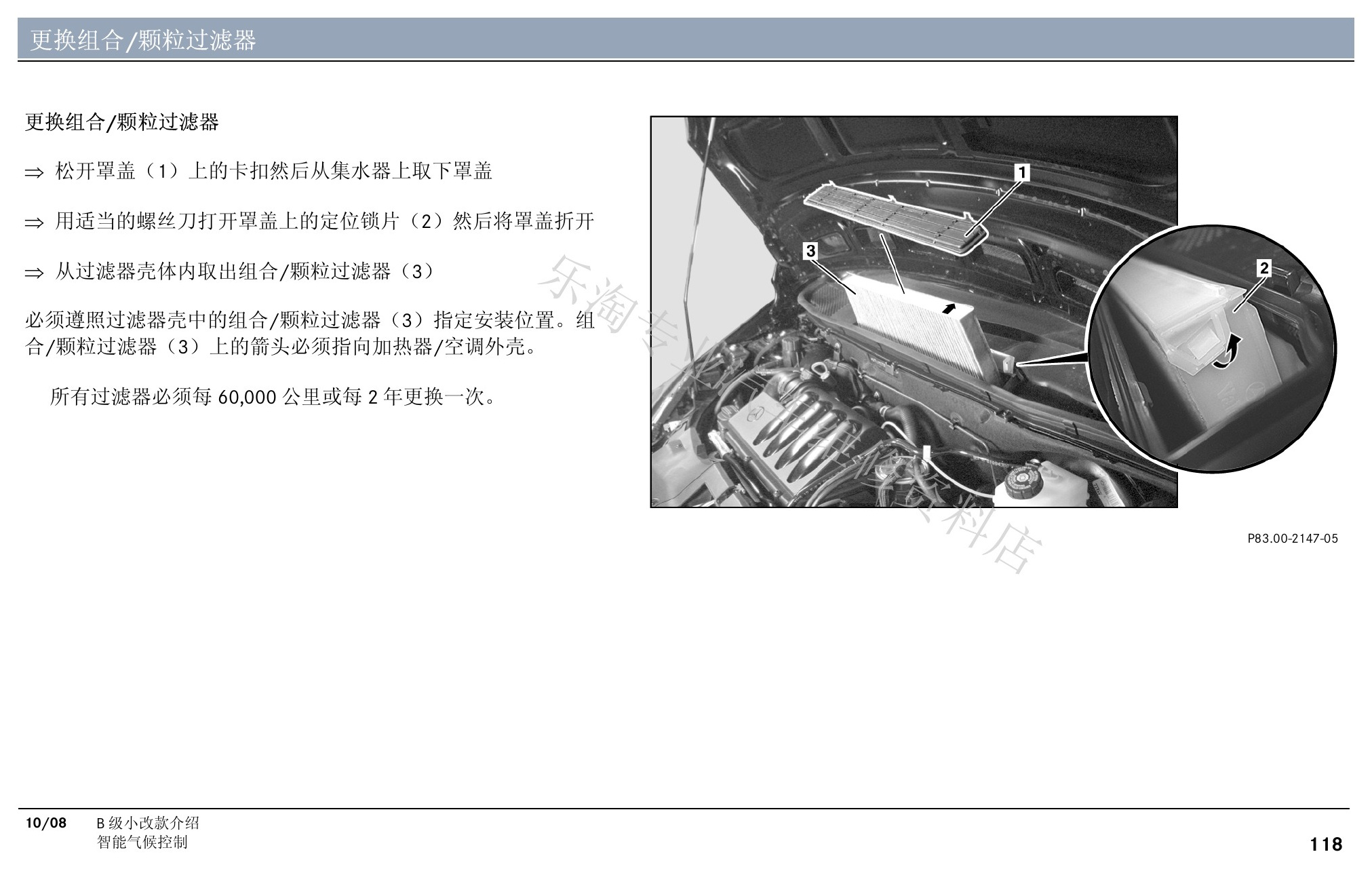

W245 B级小改款培训原第118页。
W245 B级小改款培训原第119页。
W245 B级小改款培训原第120页。

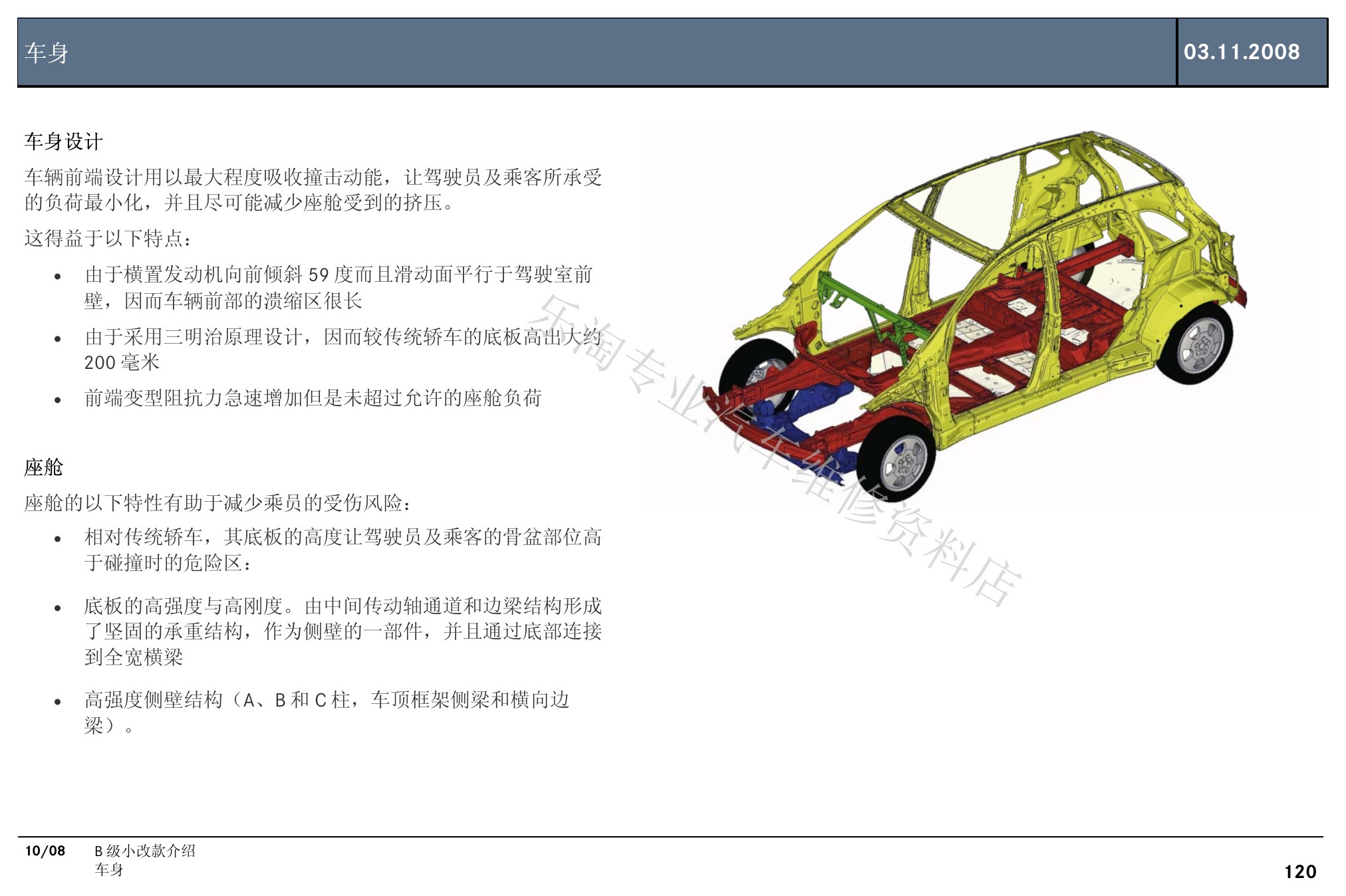

W245 B级小改款培训原第121页。
W245 B级小改款培训原第122页。

八、车身、安全、车顶与车门

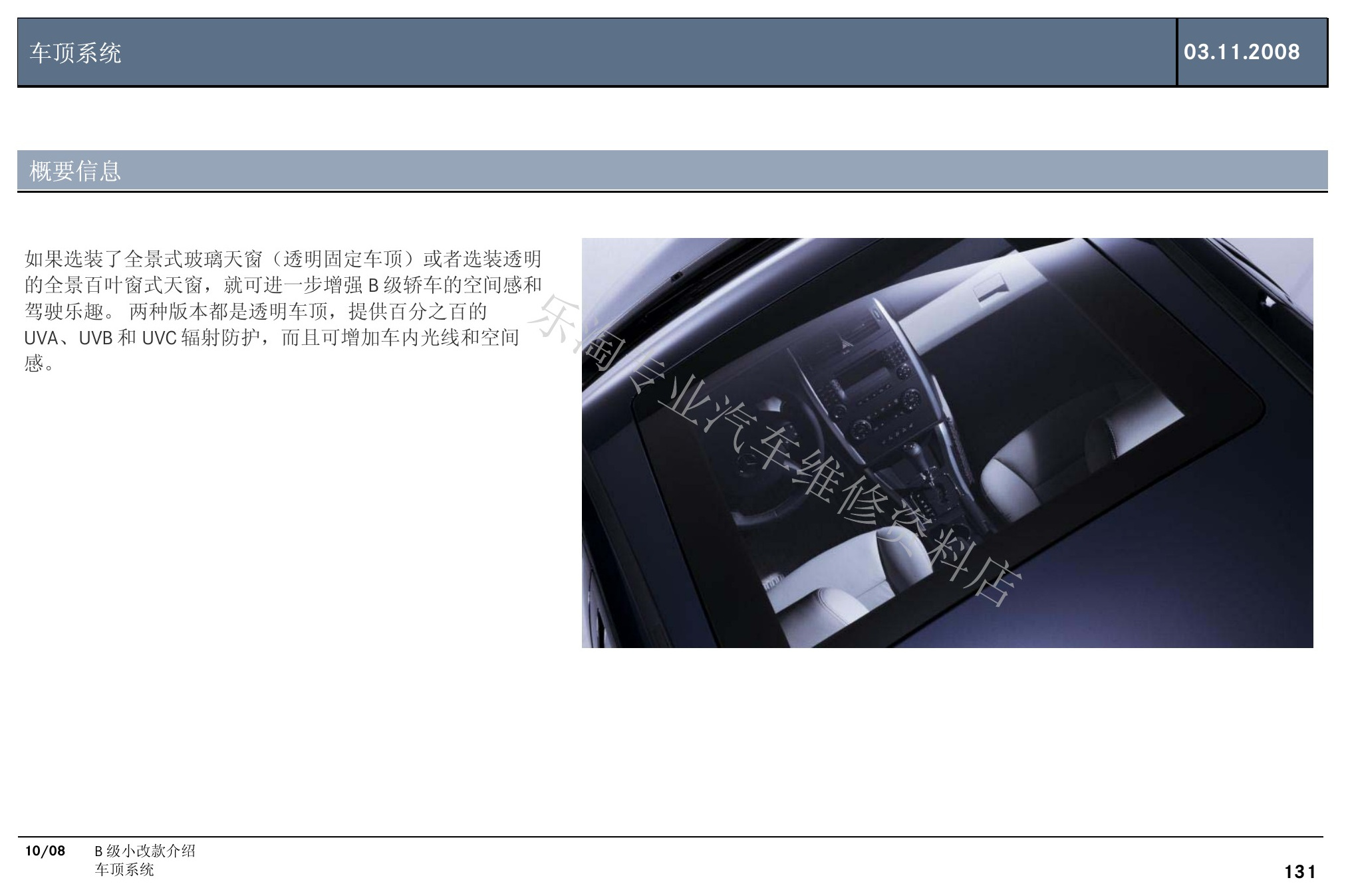

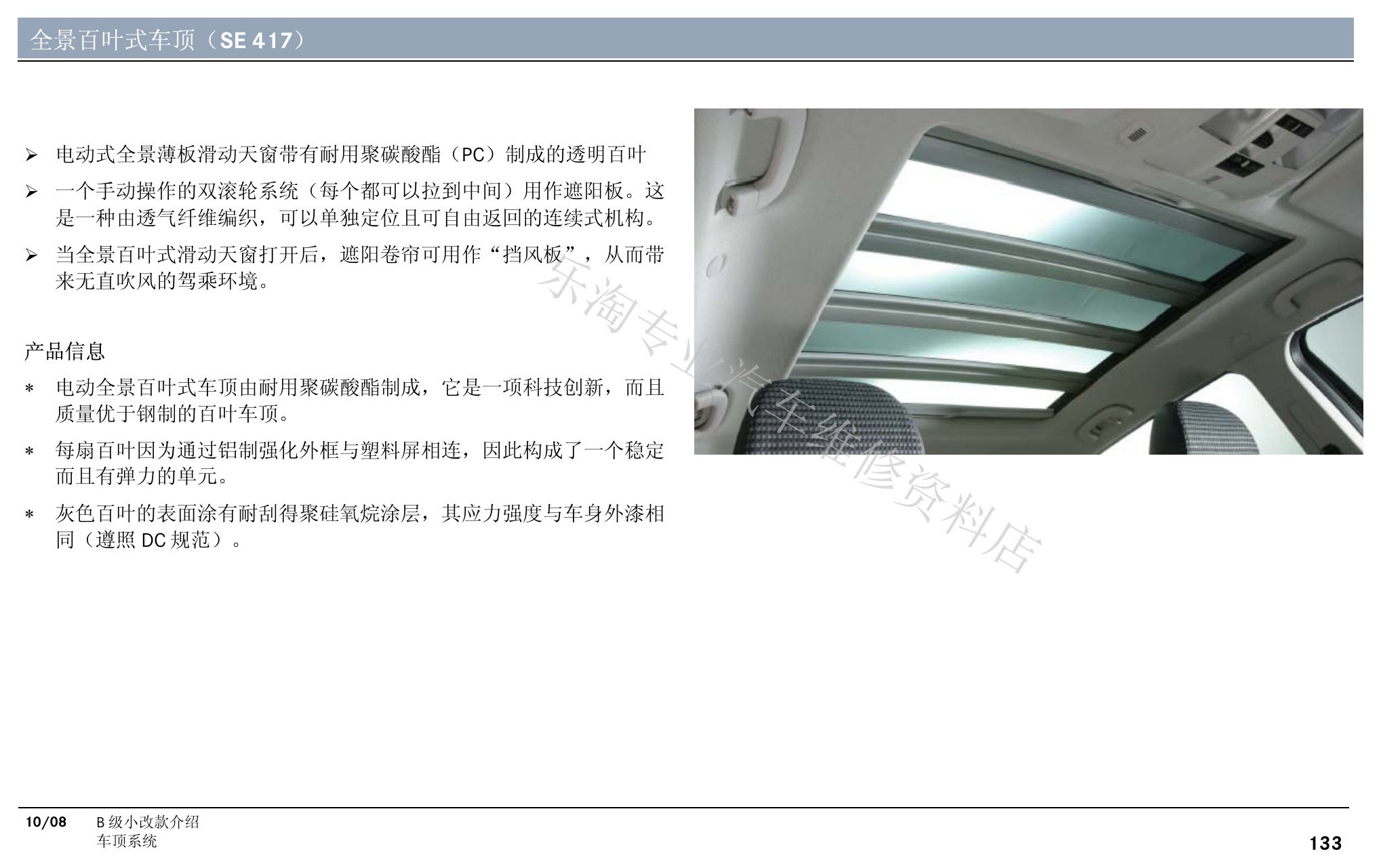

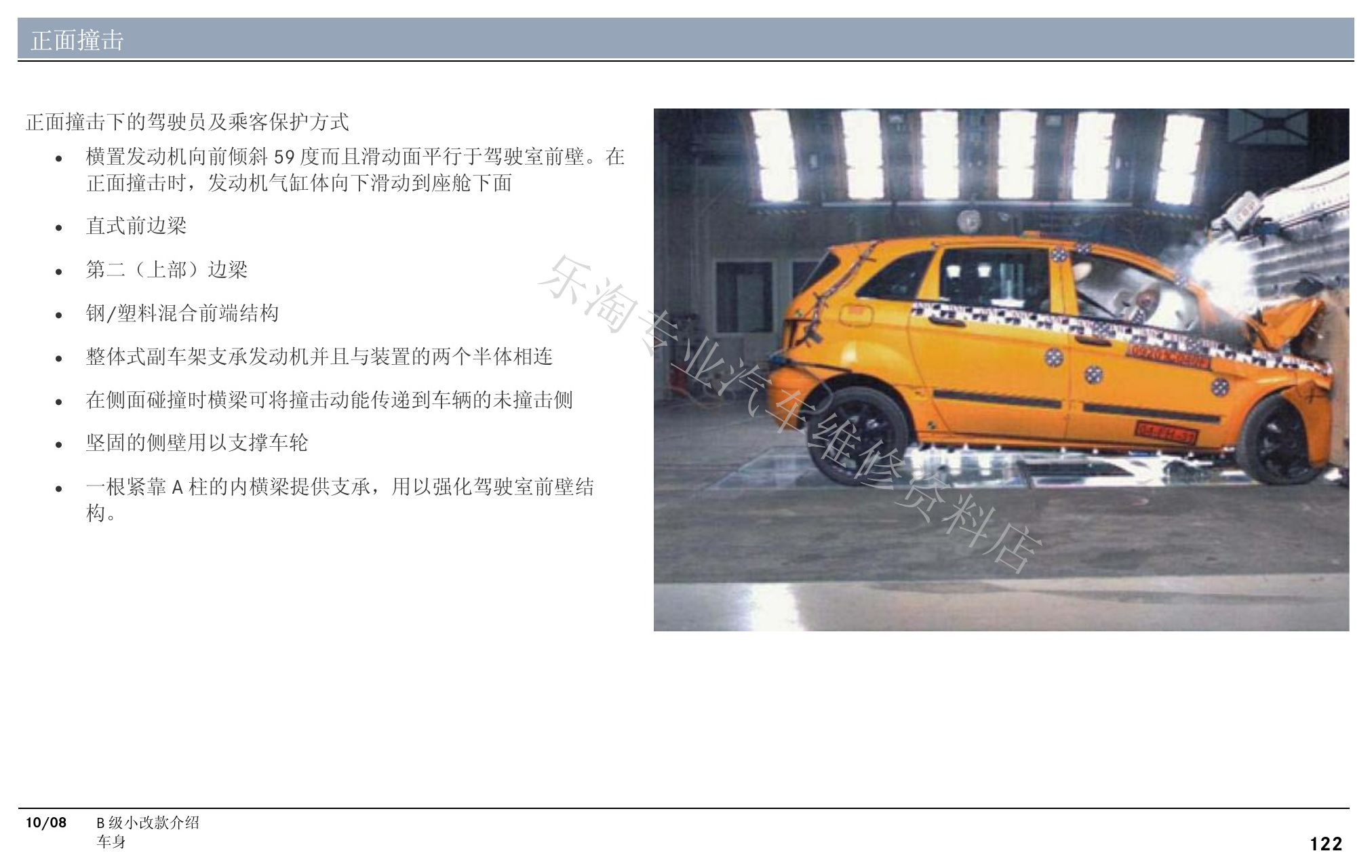

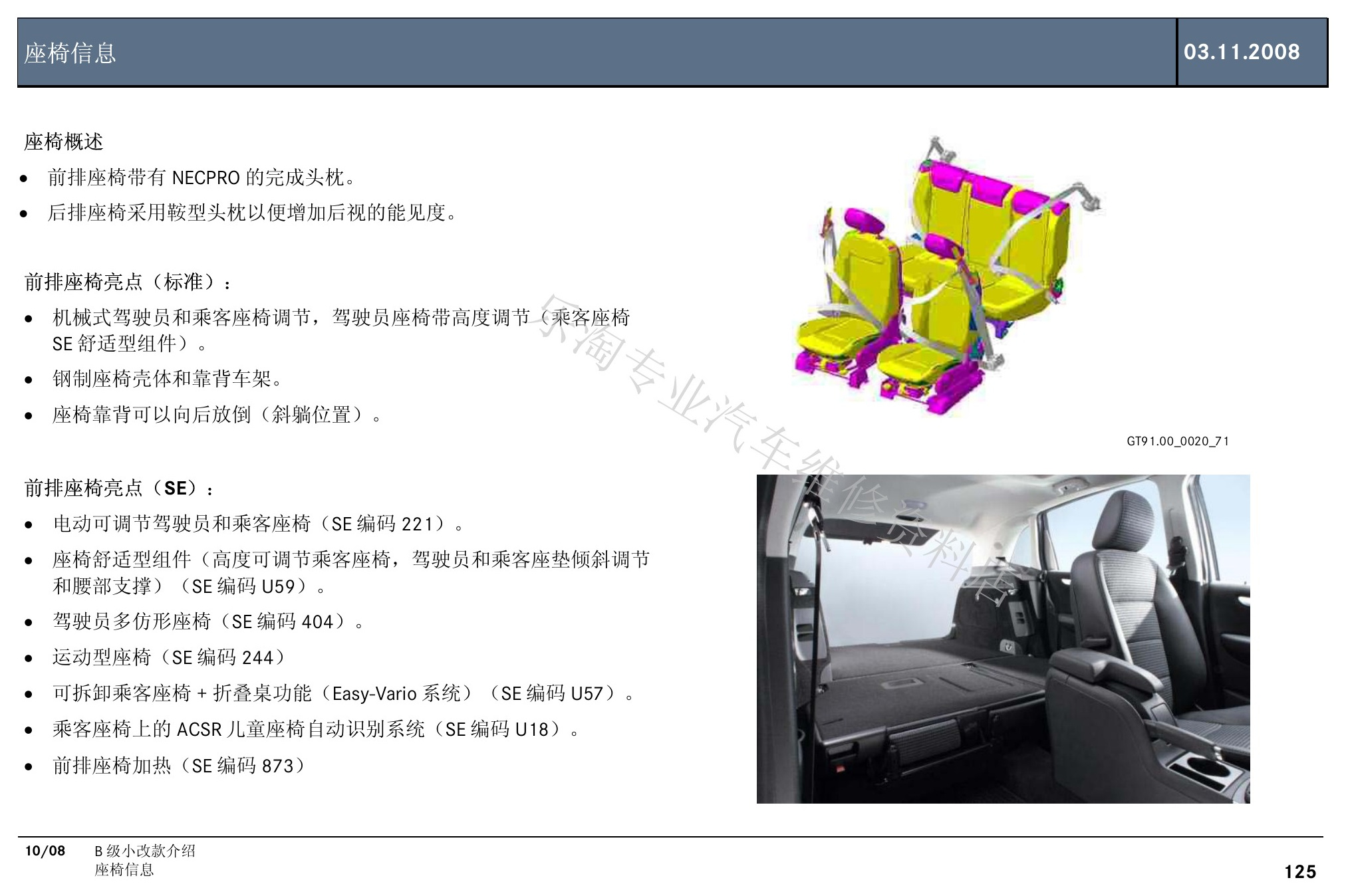

末尾说明VIN、车身材料和碰撞、安全带气囊、车顶与车门单元。

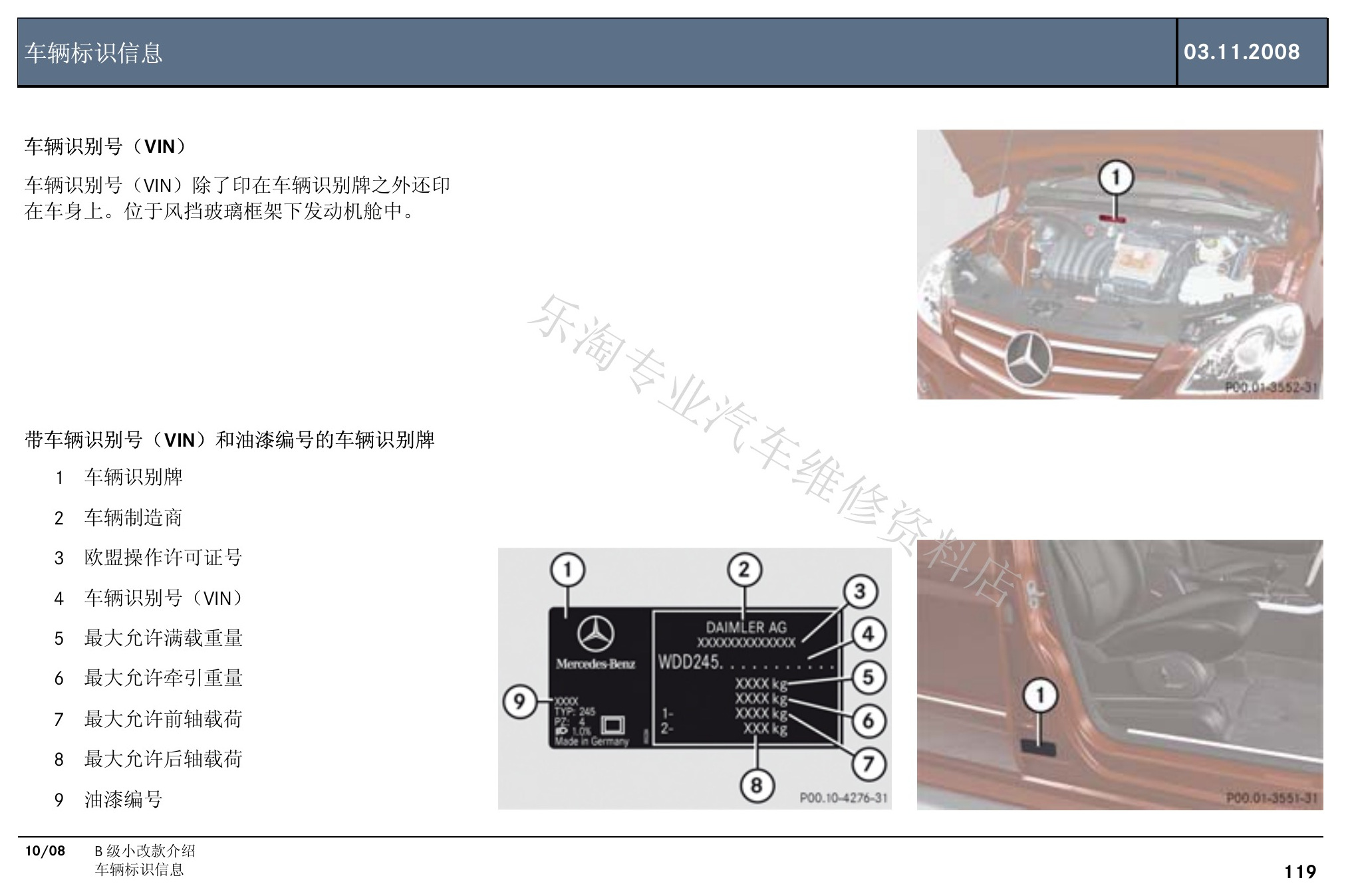

W245 B级小改款培训原第123页。

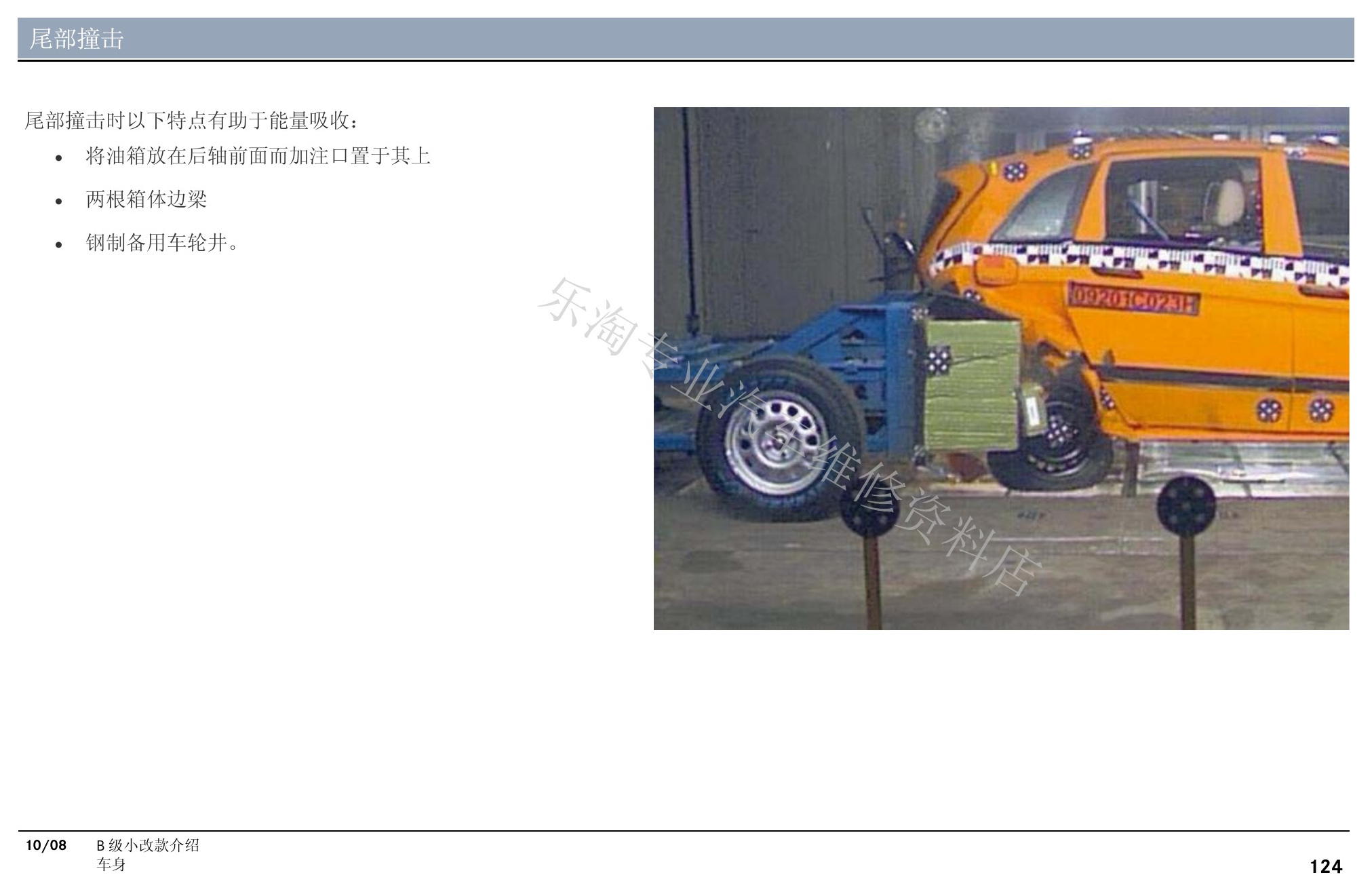

W245 B级小改款培训原第124页。

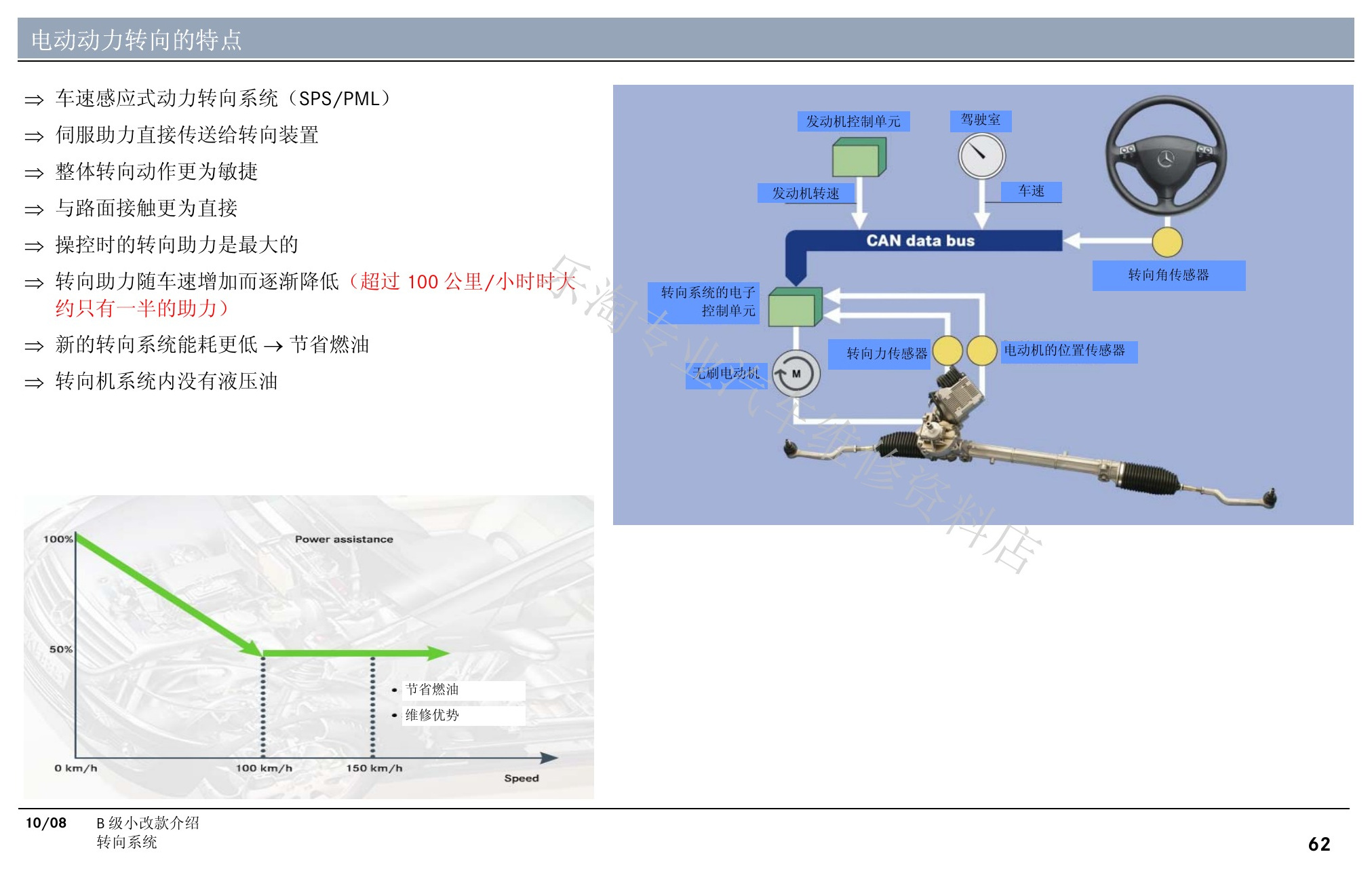

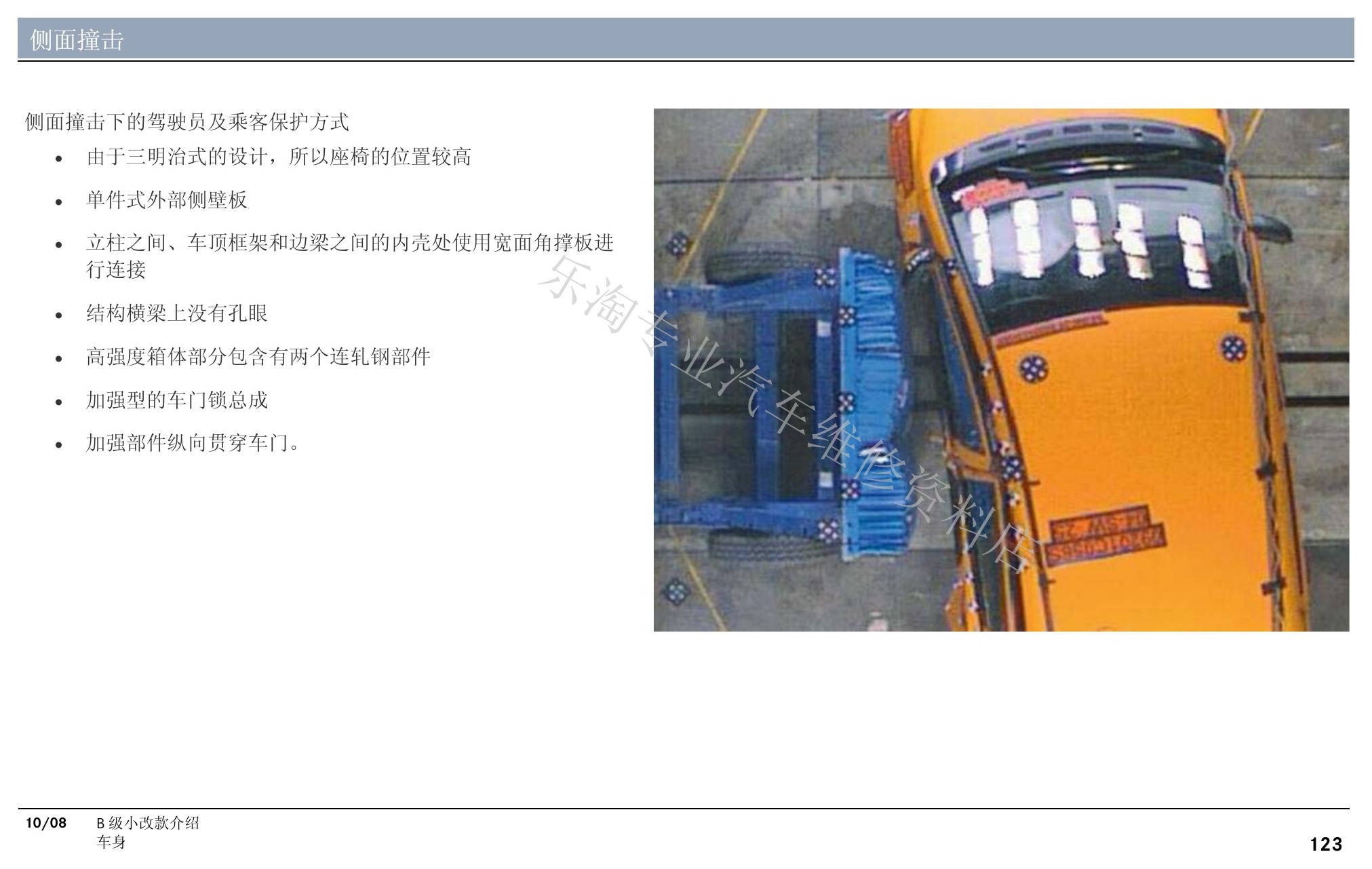

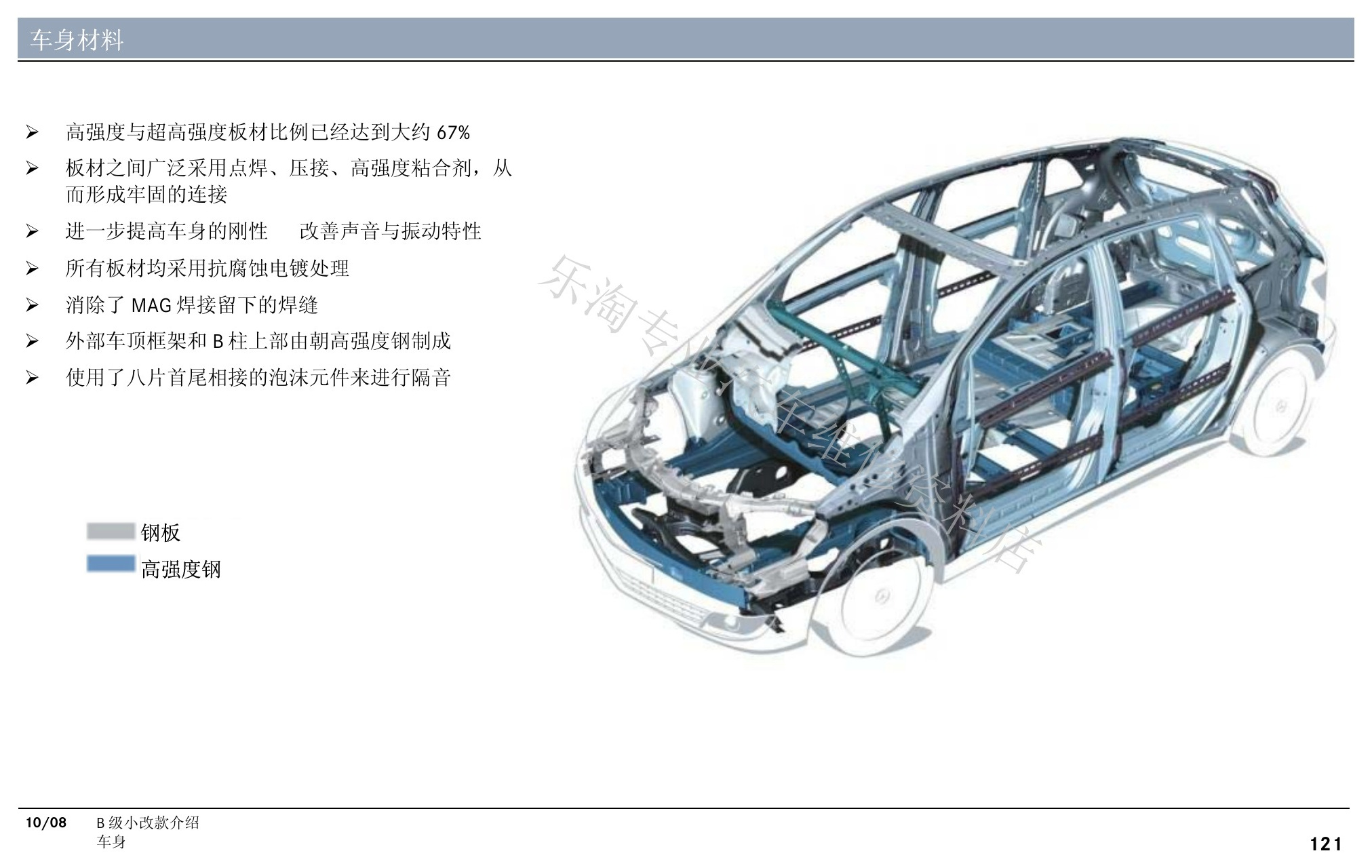

W245 B级小改款培训原第125页。

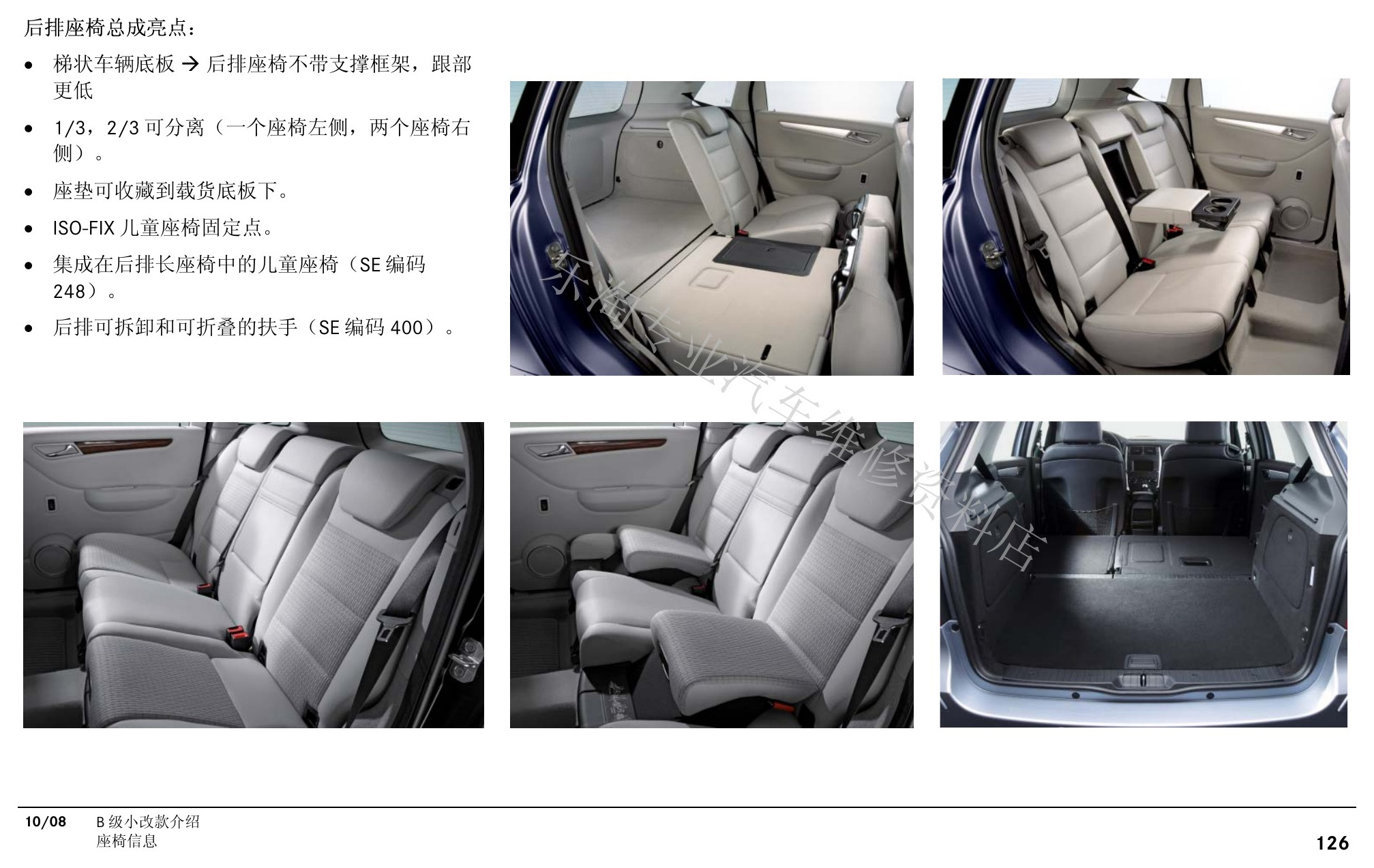

W245 B级小改款培训原第126页。
W245 B级小改款培训原第127页。

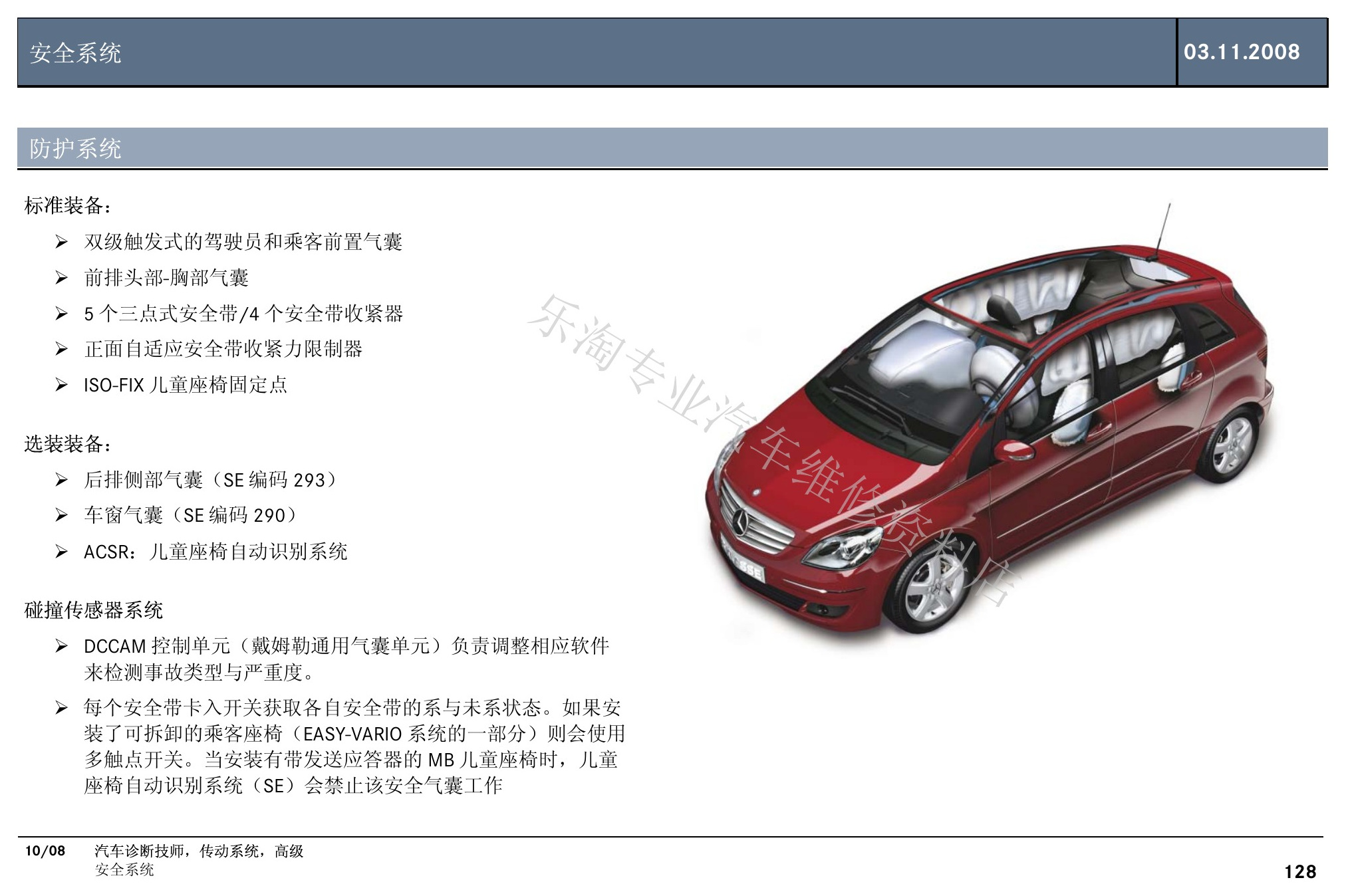

W245 B级小改款培训原第128页。

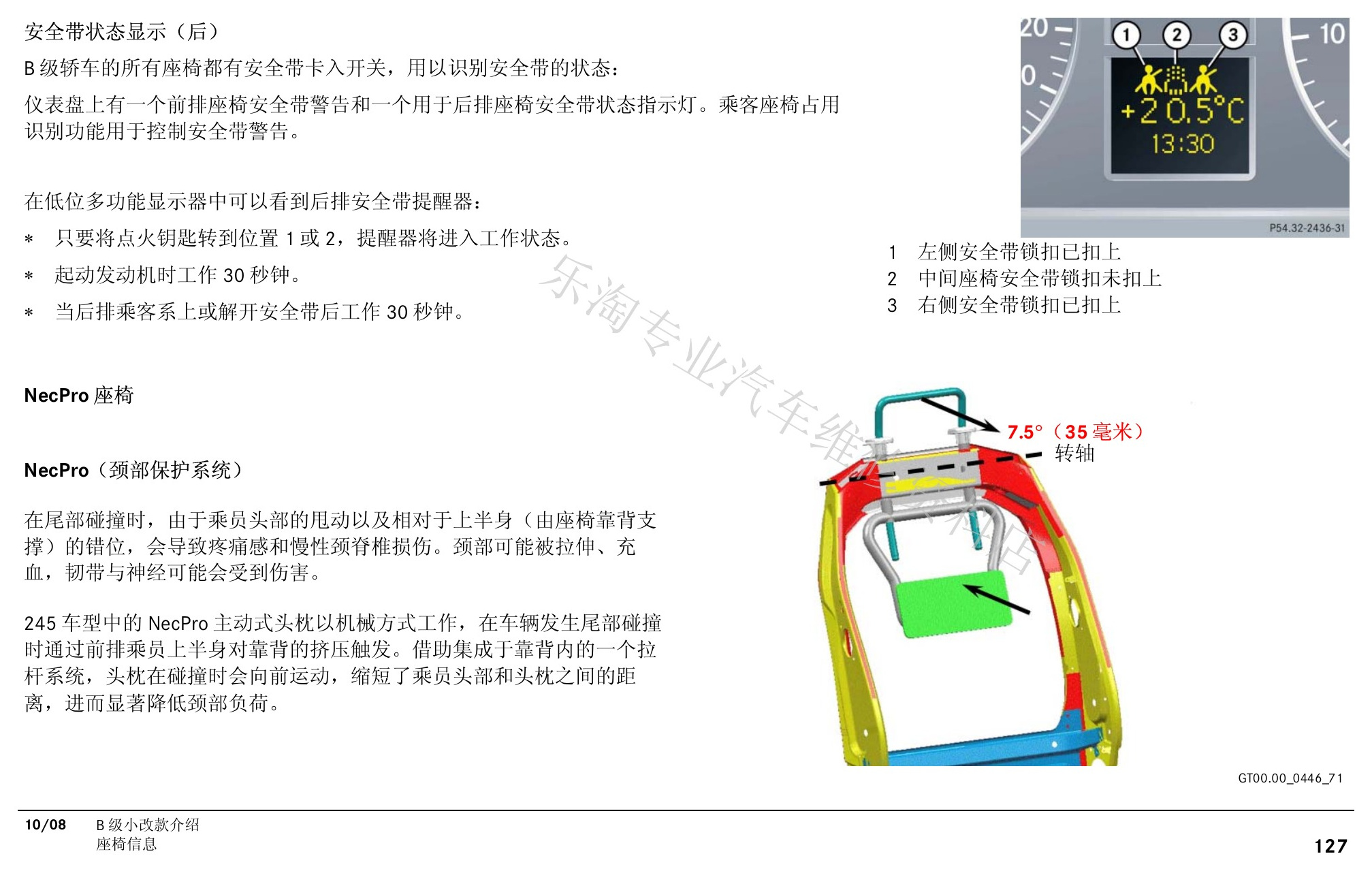

W245 B级小改款培训原第129页。
W245 B级小改款培训原第130页。
W245 B级小改款培训原第131页。

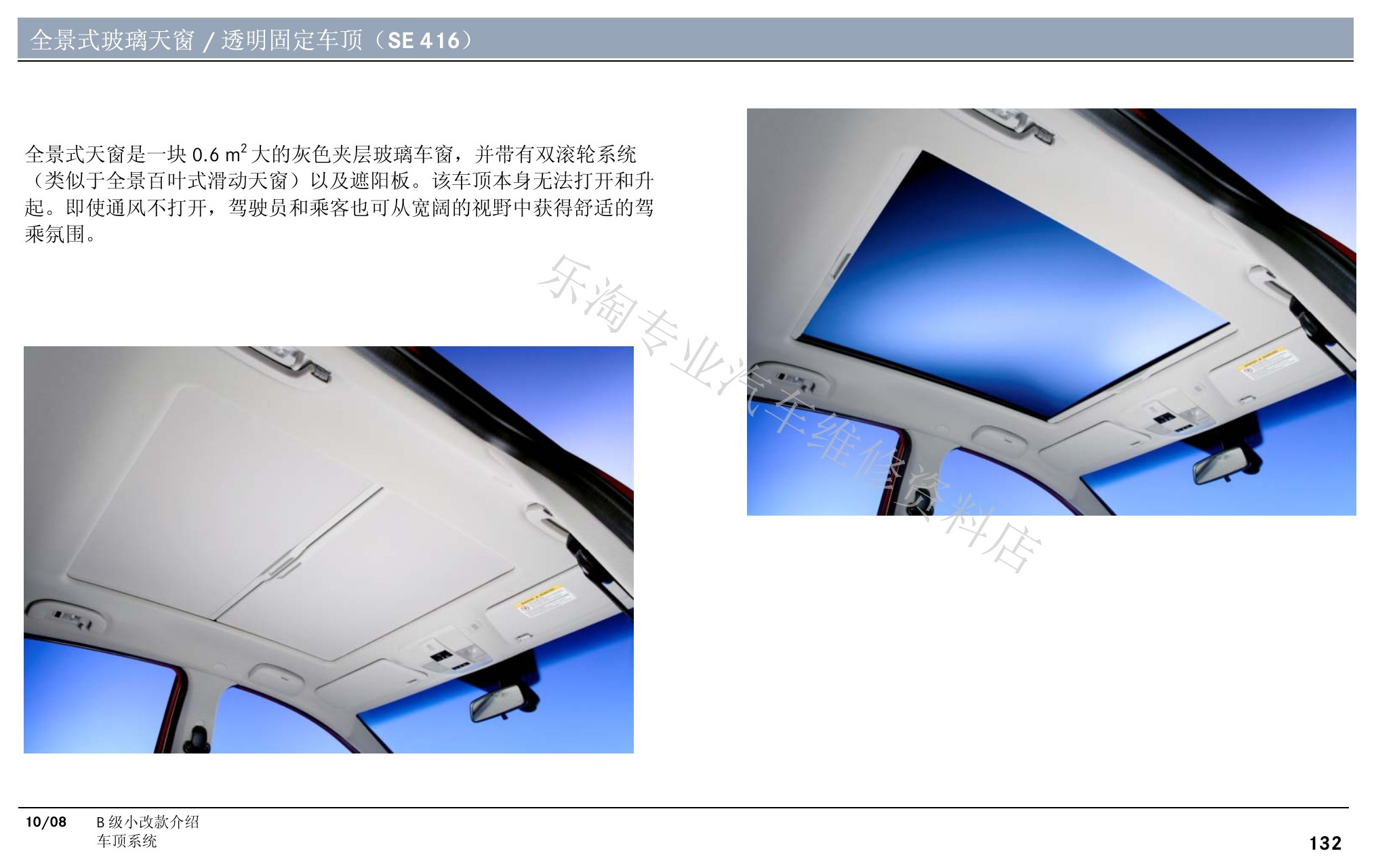

W245 B级小改款培训原第132页。
W245 B级小改款培训原第133页。

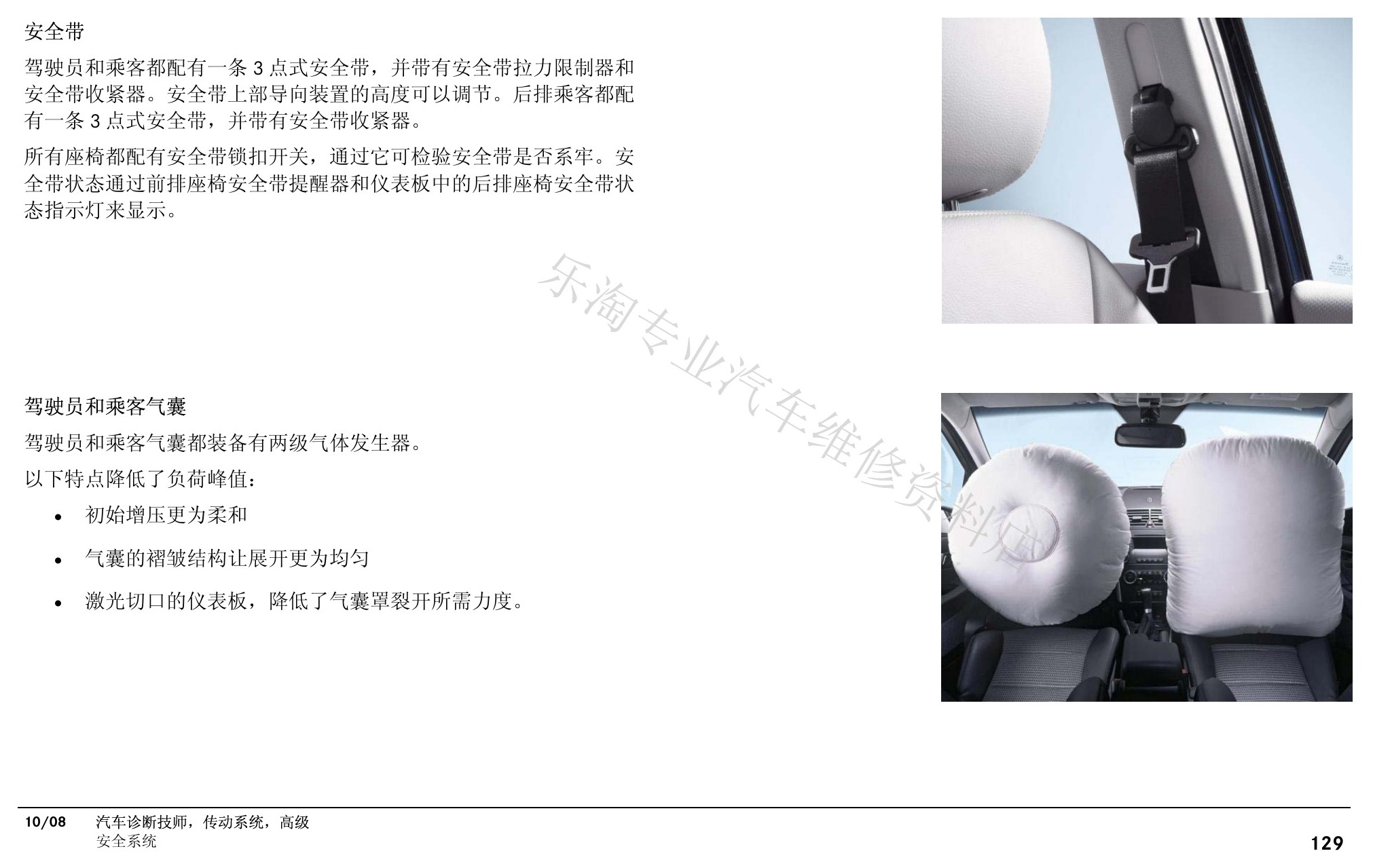

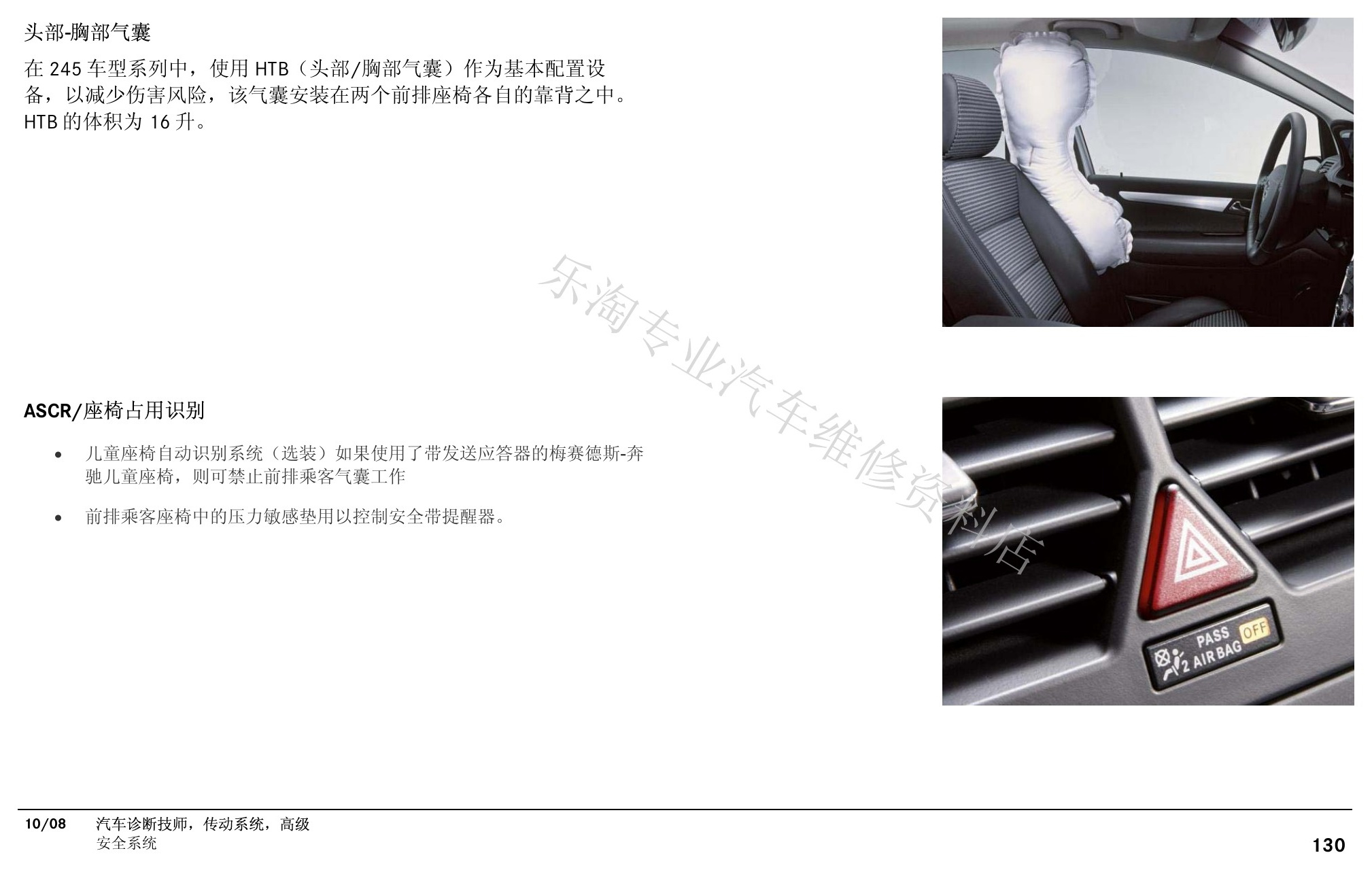

W245 B级小改款培训原第134页。
W245 B级小改款培训原第135页。
W245 B级小改款培训原第136页。

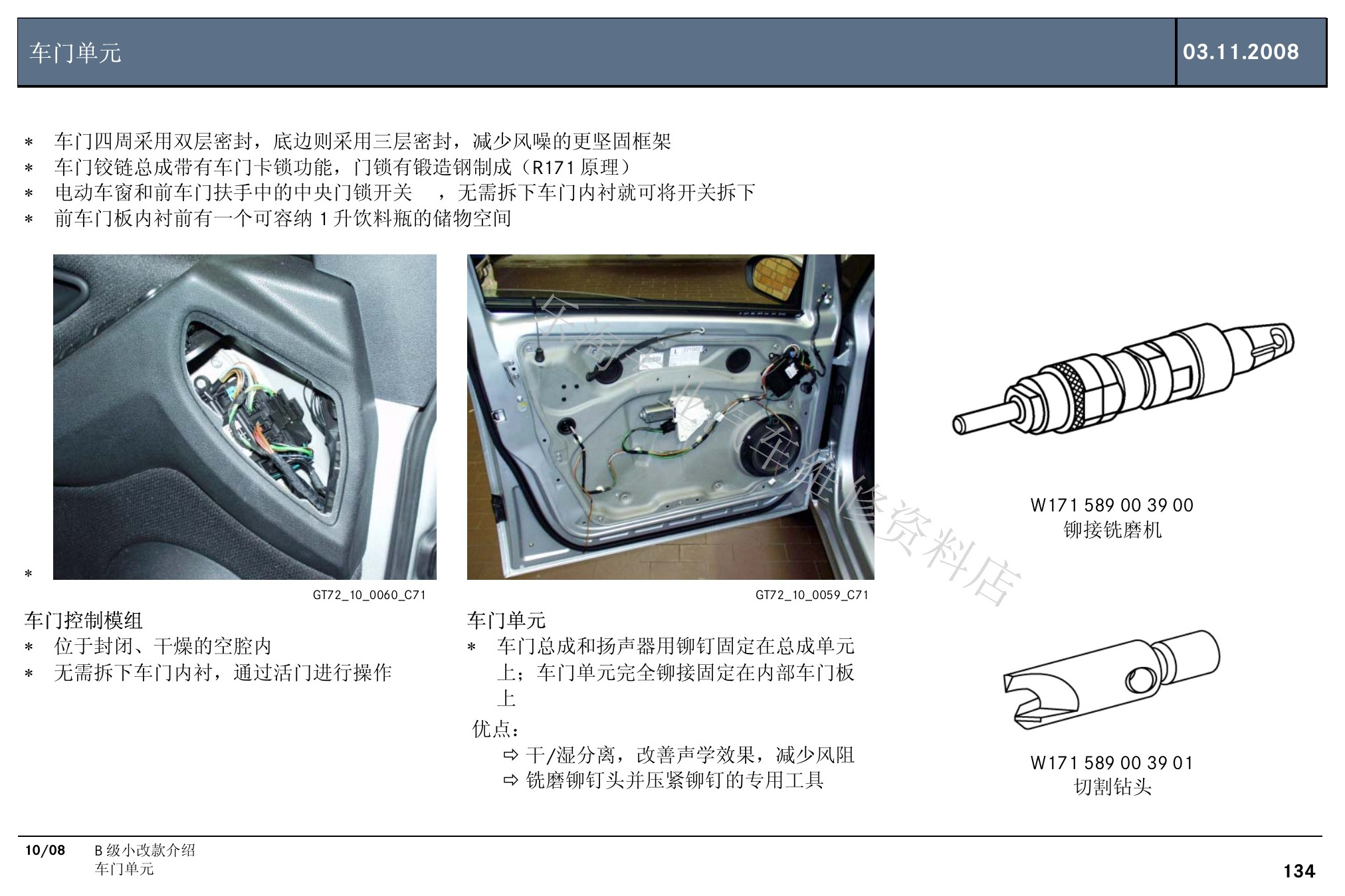

W245 B级小改款培训原第137页。
W245 B级小改款培训原第138页。
W245 B级小改款培训原第139页。

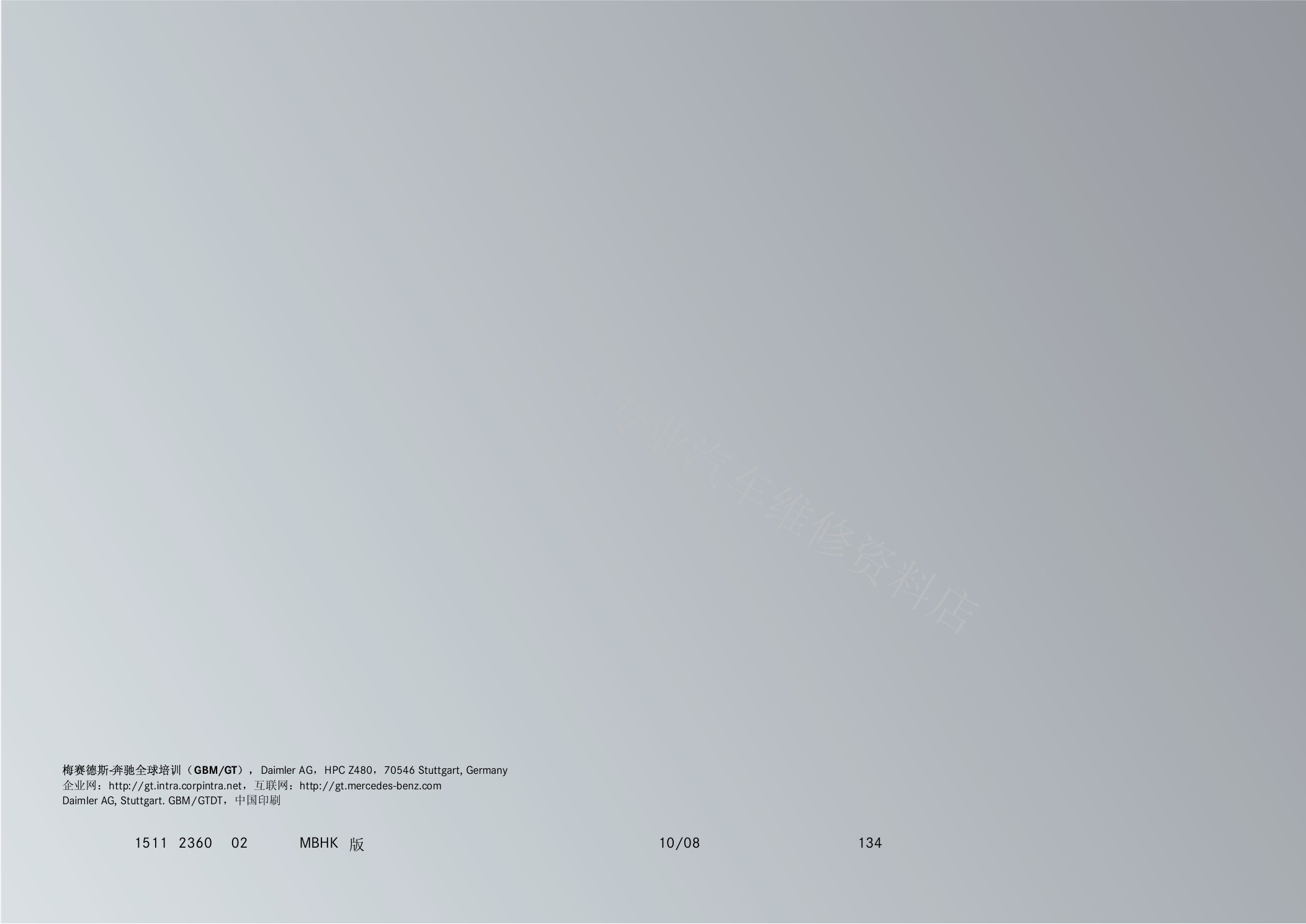

W245 B级小改款培训原第142页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
