本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI68.10-P-064620，版本6 |
|---|---|
| 功能组 | 68.10 仪表板 |
| 日期 | 2019-04-12 |
| 适用范围 | BR213, BR238, BR257 对于生产日期自 2017 年 7 月 1 日起的车辆，请填写附录 中的分析表并通过 TIPS 案例发送给钣喷技术支持 -转发 GSP/TPB (Marcus Benzinger)。 |
一、故障现象与投诉条件
仪表板上盖板因声音刺激或路途颠簸而有噪音。
附件
文件 描述
Analyseblatt - Deutsche Version - Geräusche Centerfill-
Gitter.pdf
有噪音
Analyzing sheet -English version - noises on centerfill-
grid.pdf
Analyzing sheet -English version - noises on centerfill-grid
二、原通告列出的可能原因
盖板 (Centerfill-Gitter) 在仪表盘上立起。
三、检查与补救步骤
剪下一个 10X25mm 的毛毡条。
在标记的位置上盖上毛毡条（图 1）。
用 Krytox A000 989 36 60 为卡子接触点略微涂些油脂（图片 2）。
纤维布（图 3、4 和 5）。
A213 689 10 00（左舵驾驶车辆，右舵驾驶车辆，非 HUD 型号）
A213 689 11 00（左舵驾驶车辆，右舵驾驶车辆，HUD 型号）
此外，对于所有型号（左舵驾驶车辆/右舵驾驶车辆；带和不带 HUD 的车辆），请剪下一块尺寸为 15x40x1 的毛毡
条，折叠后粘贴在除霜出风口左右侧的拐角上。
对于生产日期自 2017 年 7 月 1 日起的车辆，请填写附录中的分析表并在开始操作前创建一个 TIPS 案例。只有对
TIPS 案例反馈后，才可以在车辆上进行操作。
附件
文件 描述
一块尺寸
为 10x2x25mm 的毛毡条。
Abdeckung Instrumententafel oben Pic.2.JPG 用 Krytox 为该产品涂抹油脂
的凸耳上
Abdeckung Instrumententafel oben Pic.4.JPG 用金属夹固定纤维布
Haken der Entfrosterdüse Filzen Pic.6.JPG 将毛毡条折叠后粘贴在除霜出风口左右侧的拐角上
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 001 983 40 10 05 毛毡条 3 正确裁剪毛毡条 X
A 000 989 36 60 Krytox 1 X
A 213 689 10 00 纤维布 1 X
A 213 689 11 00 纤维布 1 HUD 型号 X
操作号与损坏代码
容 时间 损坏代码 提示
仪表板上盖板 0.5Hrs 68300 36
68-0000 仪表板盖板毛毡条 0.1Hrs 68300 36 在标记的点上盖上毛毡条（图 1）
02-3952 填写 CENTERFILL 噪音投诉分析表 0.1Hrs 68300 36 回答问题时请严格遵守分析表中的问
题/要求。
5、原始TIPS通告页面

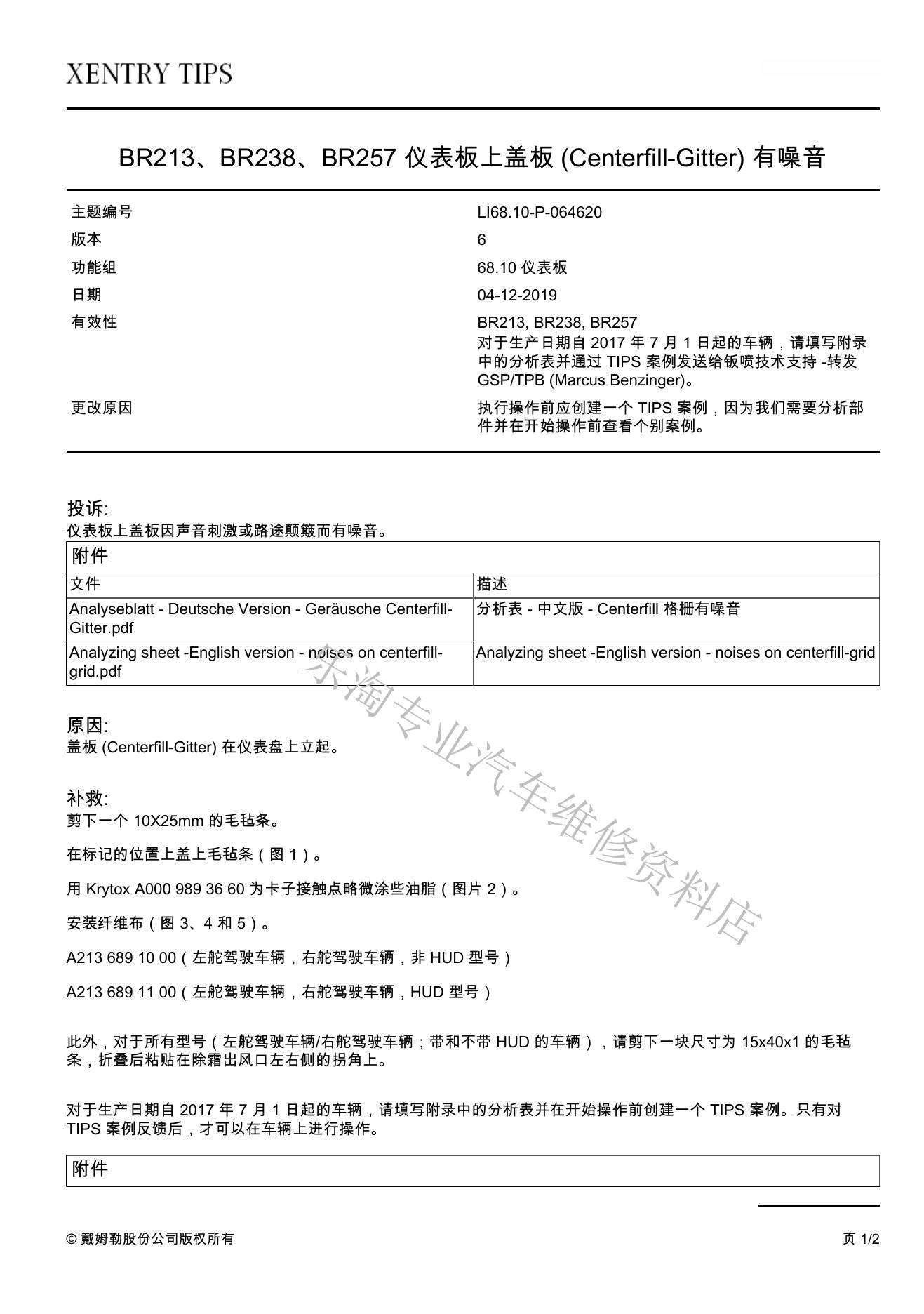

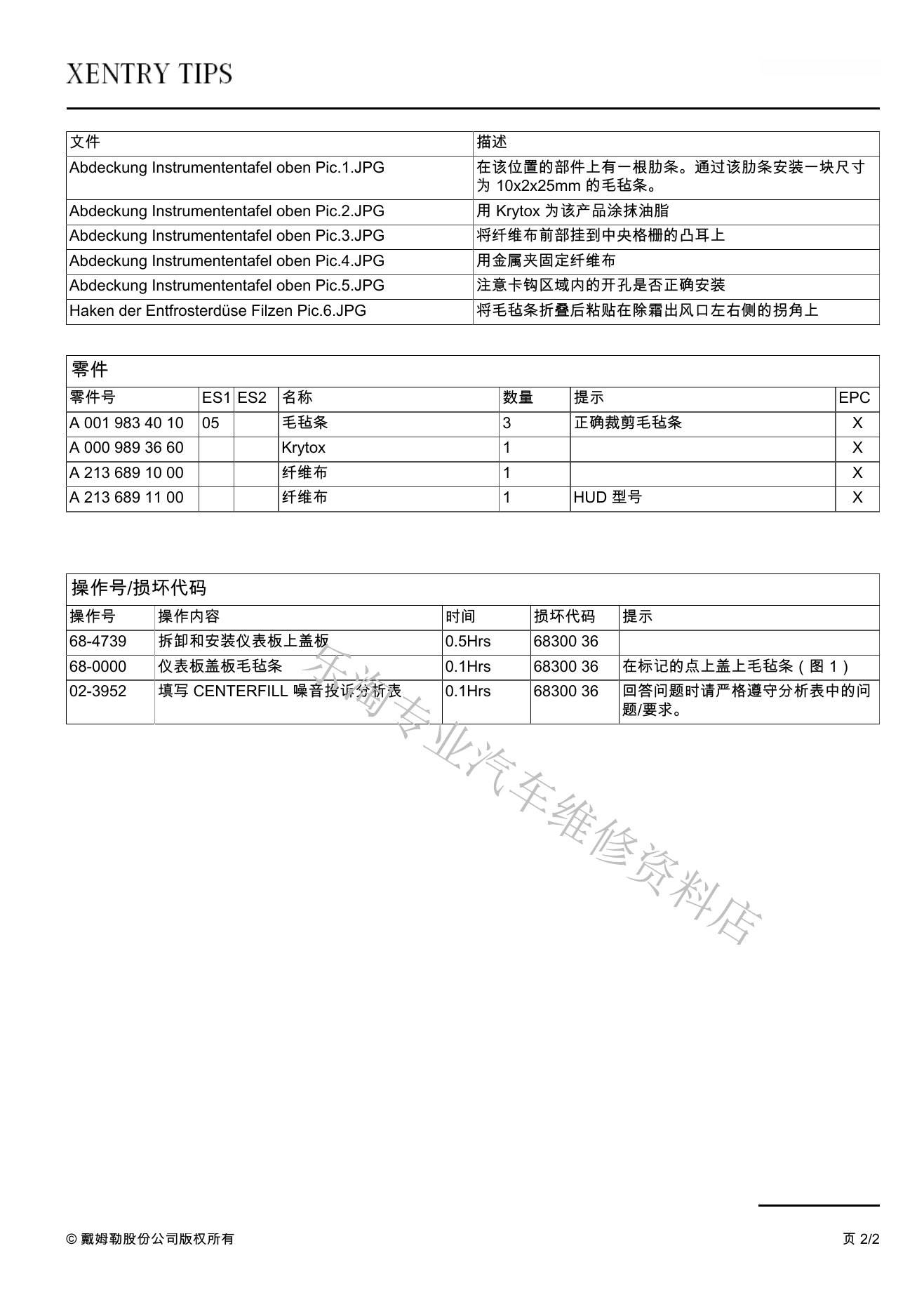

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
