奔驰制冷剂压缩机 / 皮带驱动系统中发出咔嗒声和隆隆声：GI83.55-P-043811

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

1. 空调停用时发出咔嗒声。

2. 空调激活及停用时，从制冷剂压缩机皮带滑轮区域发出随转速变化的隆隆声。

二、原通告列出的可能原因

部的减震橡胶件磨损。

2. 制冷剂压缩机皮带滑轮轴承磨损。

三、检查与补救步骤

更换制冷剂压缩机皮带滑轮，见 WIS 文档 AR 83.55-P-7685B

须抬高车辆，从车下进行维

1. 进行处理以够到制冷剂压缩机。

2. 松开传动带，取下并拆下制冷剂压缩机上的皮带滑轮。

3. 取下皮带滑轮上的卡环。

卡环。

从动盘固定架，然后松开轴上的螺母，取下限位盘。

5. 使用卡环钳取下轴承上的卡环。

新的皮带滑轮。

重要提示： 更换部件前请确保，皮带滑轮而非整个制冷剂压缩机是投诉噪音的原因。

况备注）”栏对于正

注明抽出的制冷剂的量。

功能检测“制冷功率测试”，请遵守此处给出的说明。

2.1 确定噪音位置，重现出现投诉时的环境条件。

2.2 根据经验，以下部件可能会在皮带驱动系统中产生噪音（通过试听检测）：

要时修正皮带

如果不满足这里的条件，则该组件并非产生噪音的原因。

附件

文件 描述

Attachment english.pdf 英语版说明

Attachment french.pdf 法语版说明

Attachment spanish.pdf 西班牙语版说明

Attachment portuguese.pdf 葡萄牙语版说明

Attachment japanese.pdf 日语版说明

Attachment chinese.pdf 中文版说明

Anhang_deutsch.pdf Anhang_deutsch.pdf

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

W 112 589 07 40

00

从动盘固定架 1 X

A 000 234 23 12 柴油发动机制冷剂压缩机皮带

滑轮

1 同时订购新皮带 X

A 002 230 47 11 制冷剂压缩机，在皮带滑轮

ET-KIT 可用之前

1 同时订购新皮带 X

操作号与损坏代码

容 时间 损坏代码 提示

83525 36

WIS参考

制冷剂压缩机皮

带滑轮

补救

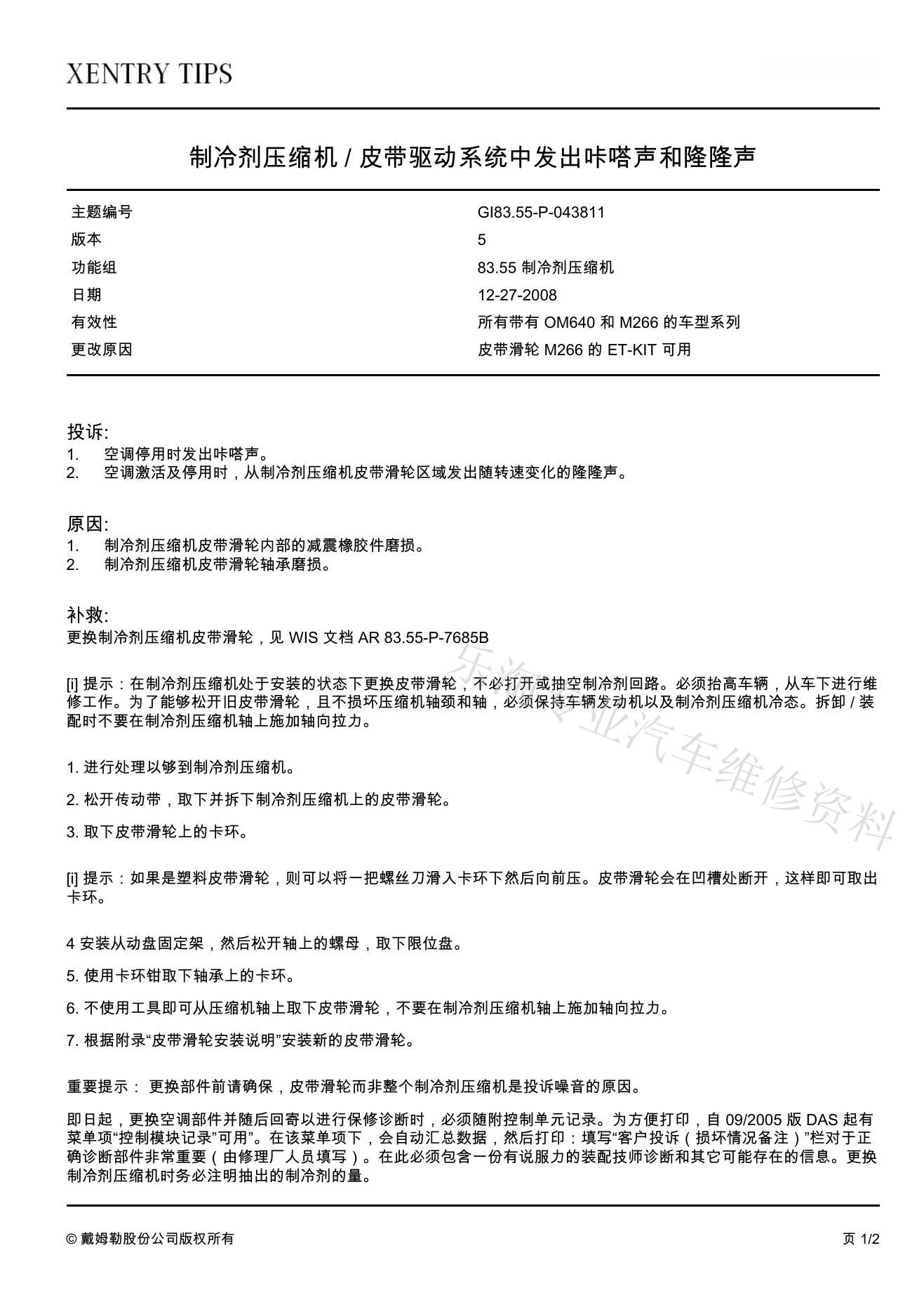

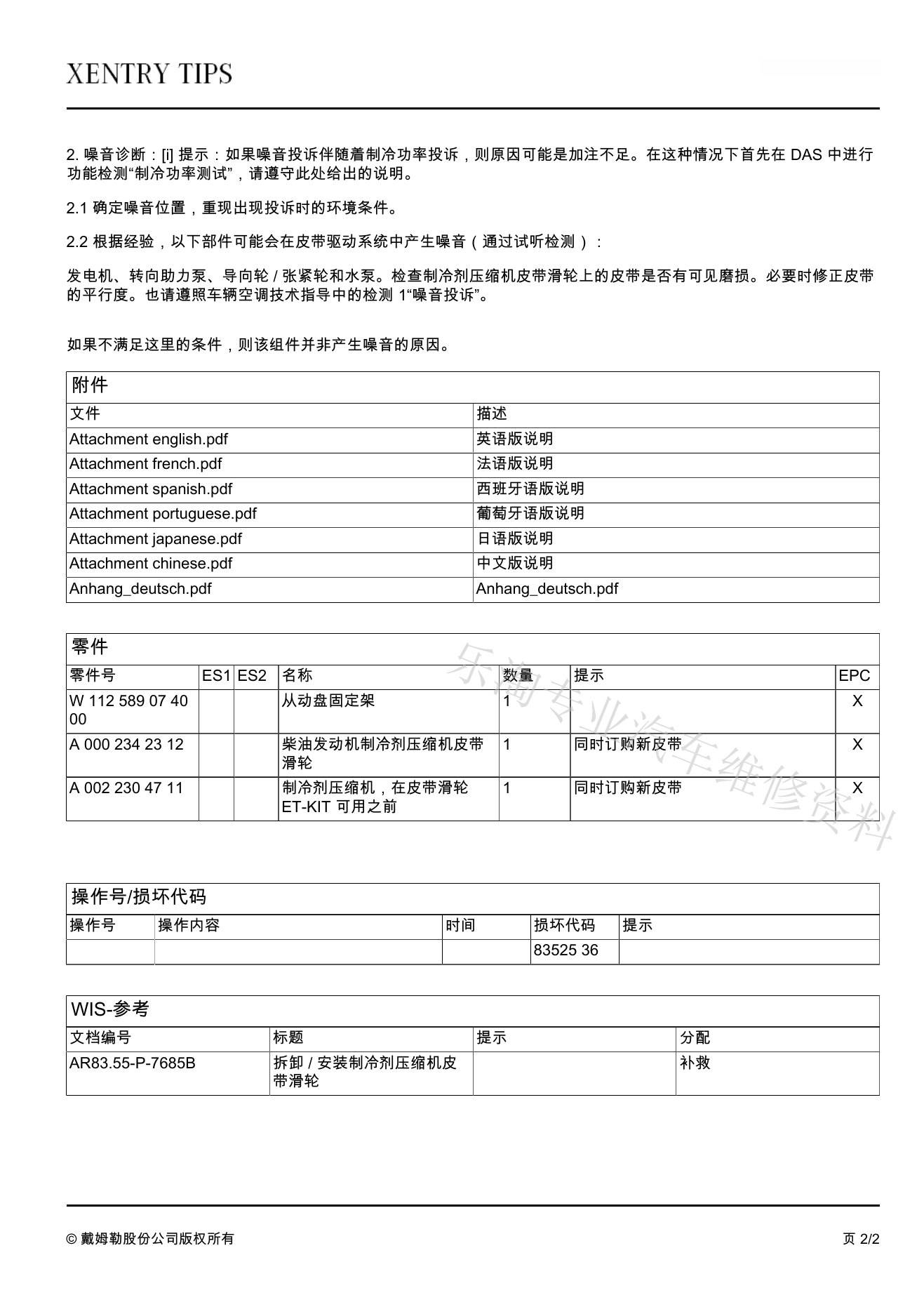

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
