奔驰C197 SLS AMG铝制车身：结构分区、连接工艺与维修方法

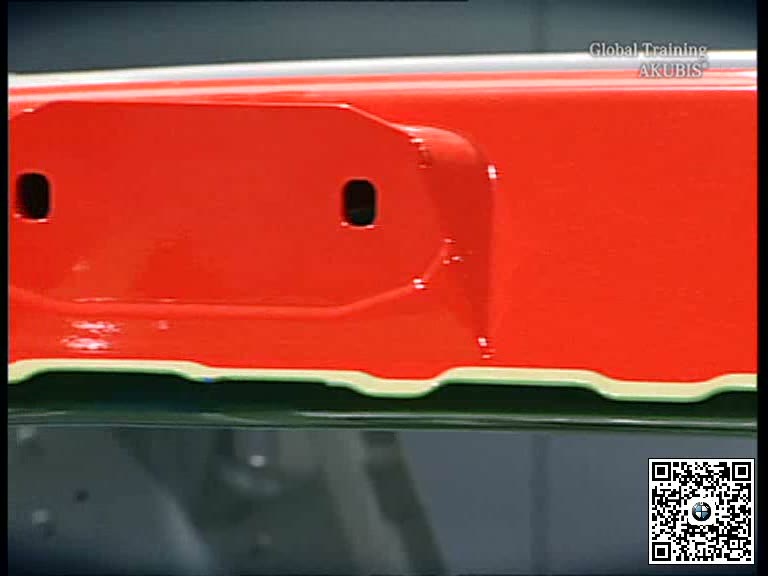

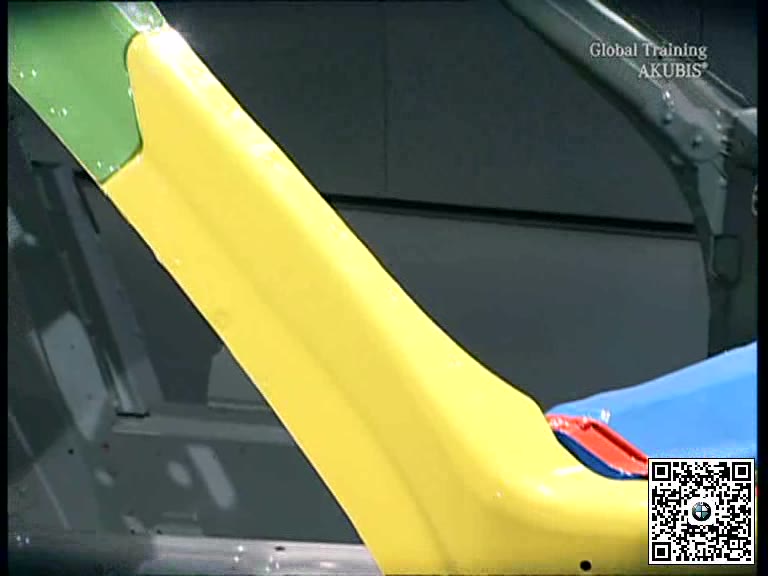

SLS AMG车身由不同形式的铝合金部件组合而成，结构件颜色分区对应不同材料和功能。损伤位置不同，可采用的修复范围与连接工艺也不同。

车身维修必须先查询对应损伤区域的维修等级和连接方法，不能沿用普通钢车身的拉伸、加热或焊接习惯。

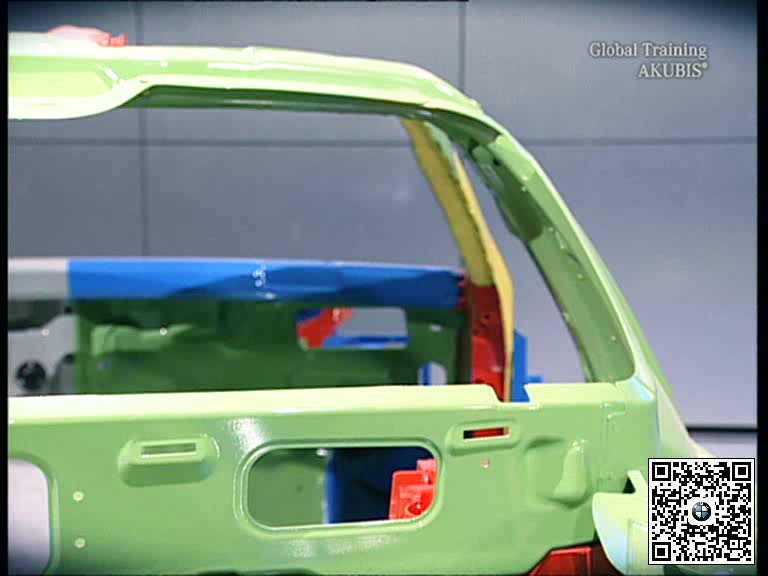

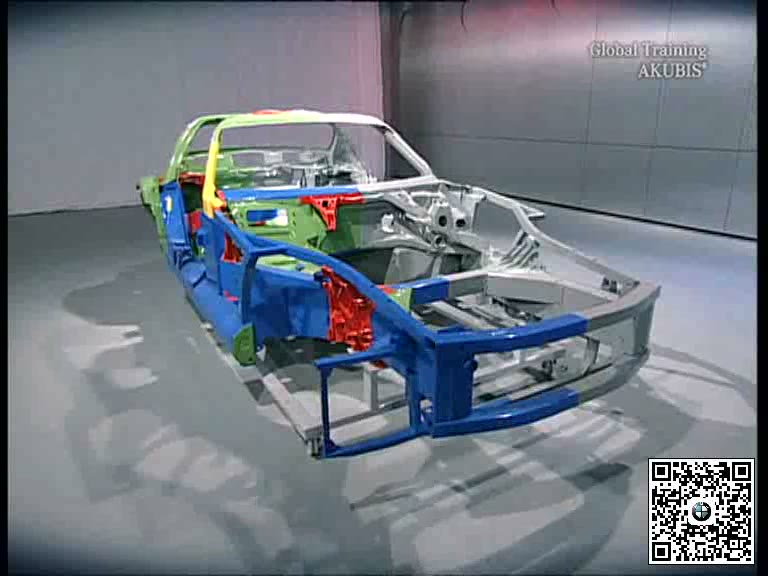

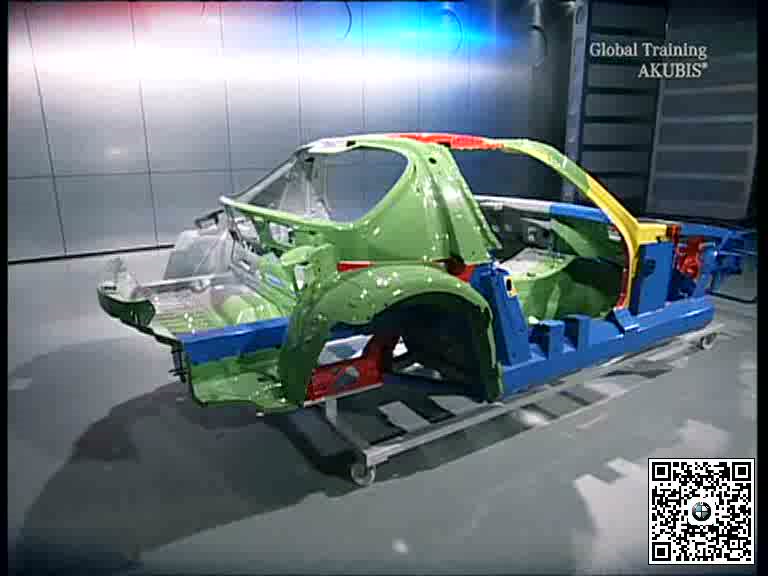

一、识别铝制车身结构分区

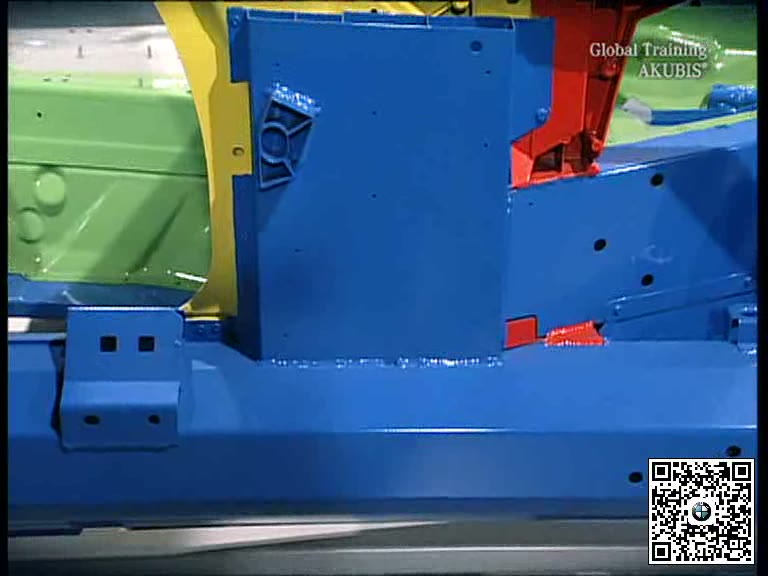

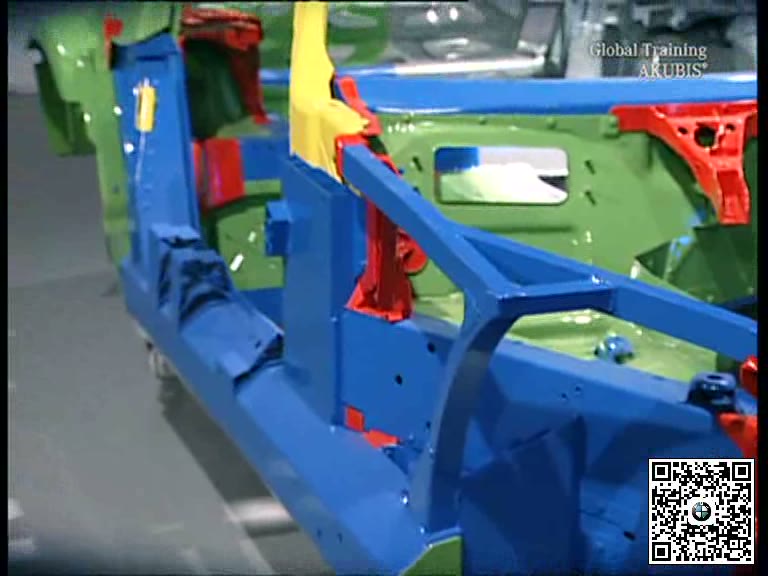

结合车身结构图确认铸件、挤压型材和板材所在位置，识别承载路径、碰撞吸能区及乘员舱结构，判断损伤是否跨越连接节点。

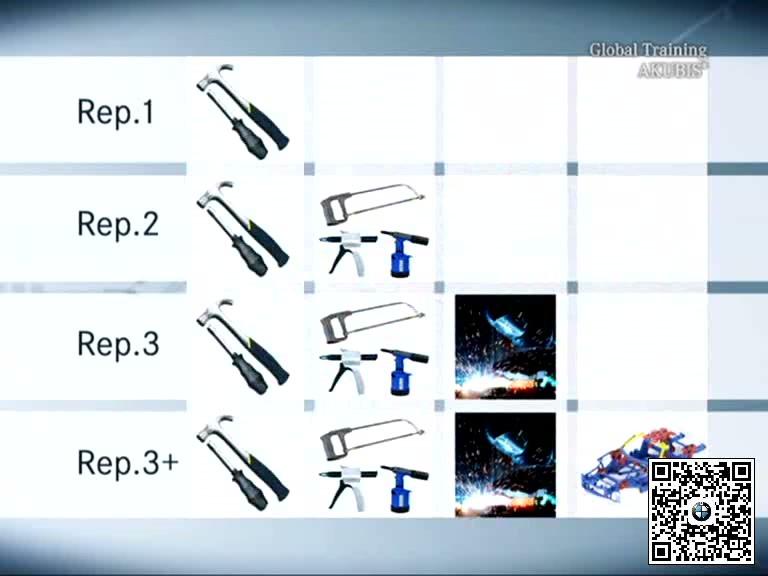

二、评估允许修复和更换范围

测量基准点并检查裂纹、折皱和连接面变形，根据维修文件选择局部修复、分段更换或总成更换，承载铸件不得随意加热整形。

三、选择对应连接设备和工艺

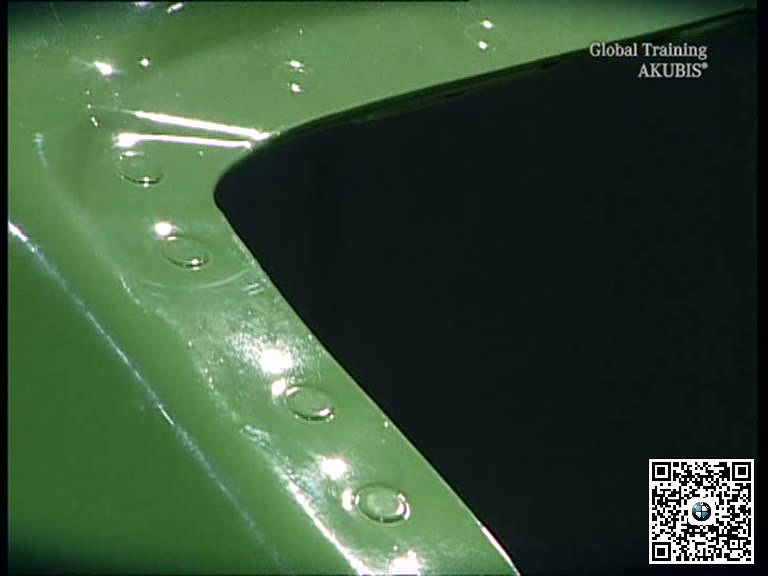

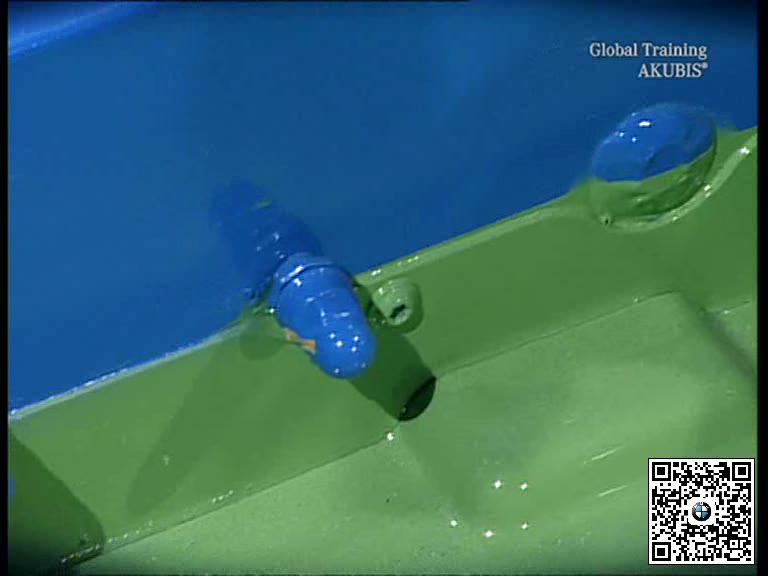

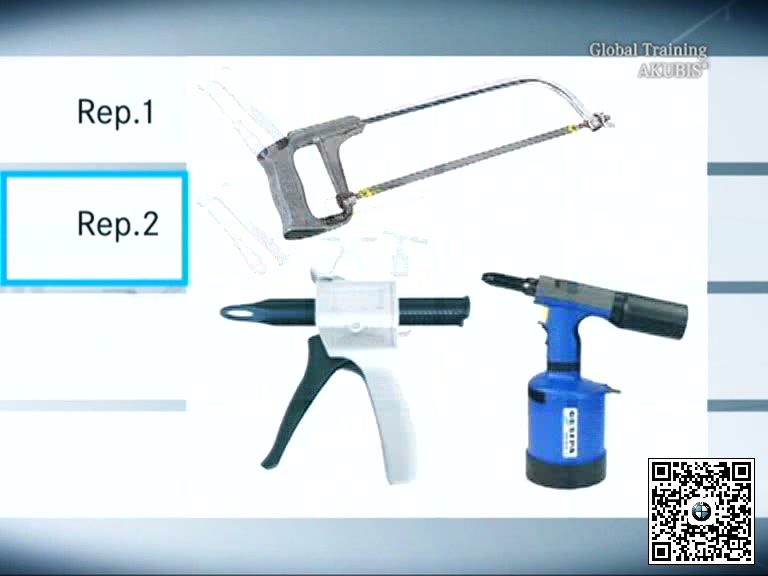

按维修等级准备结构胶、铆接工具和批准的焊接设备，清除连接面涂层并控制搭接尺寸。不同材料组合必须使用指定铆钉和工艺参数。

四、恢复密封防腐并测量车身

连接完成后检查铆点、胶层和焊缝质量，恢复接缝密封、绝缘和防腐涂层。再次测量车身尺寸，并确认覆盖件间隙和安装点正确。

五、完工检查要点

• 材料形式和结构分区已识别。
• 维修等级及允许切割范围已确认。
• 连接工具、铆钉和结构胶符合要求。
• 尺寸、密封和防腐均已复查。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
