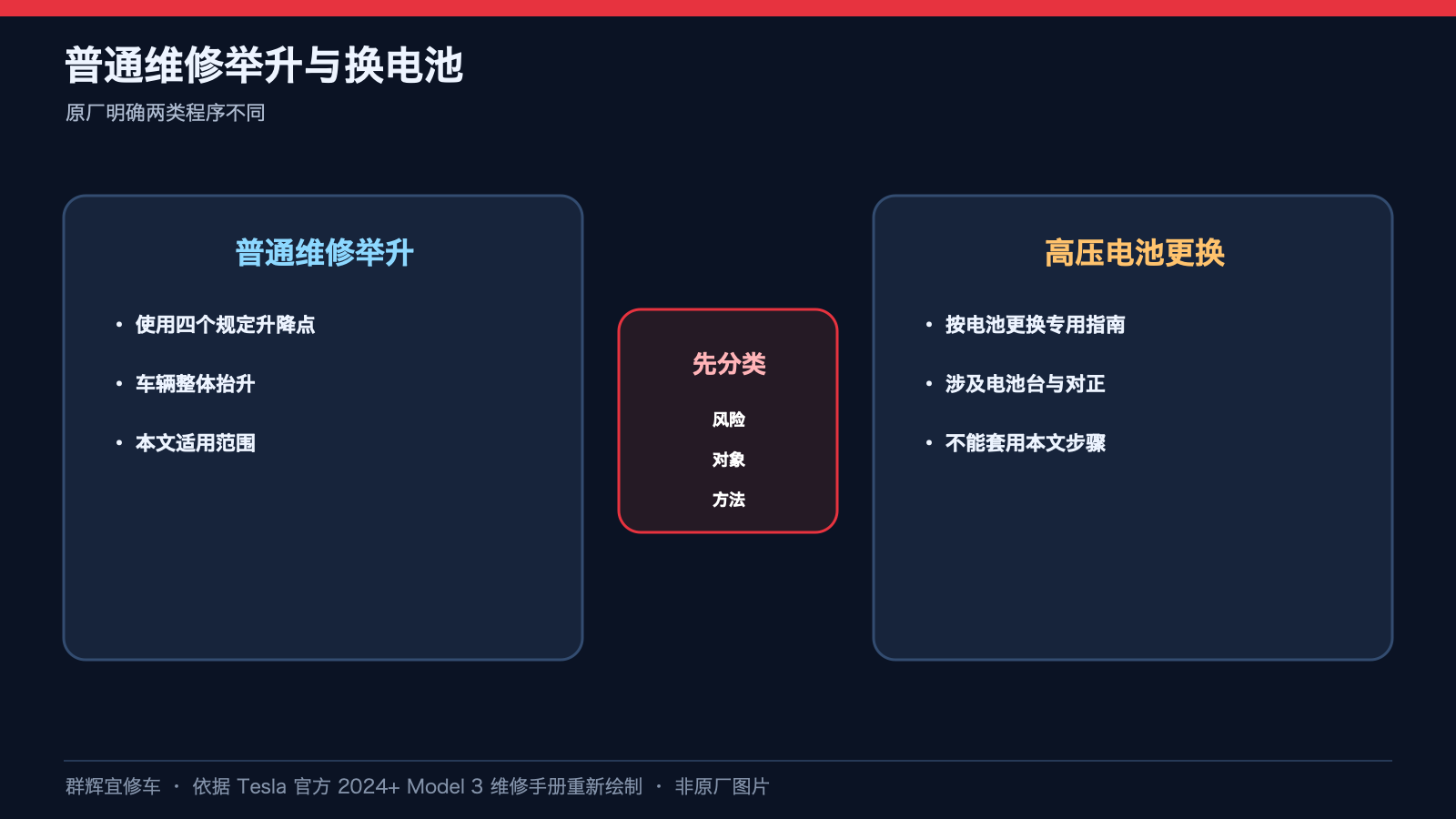

本程序仅用于一般维修作业举升,不适用于更换高压电池。更换高压电池必须使用该项维修程序专门规定的举升方法。图中四个点是规定支撑位置,不表示整块高压电池底面都能承托。

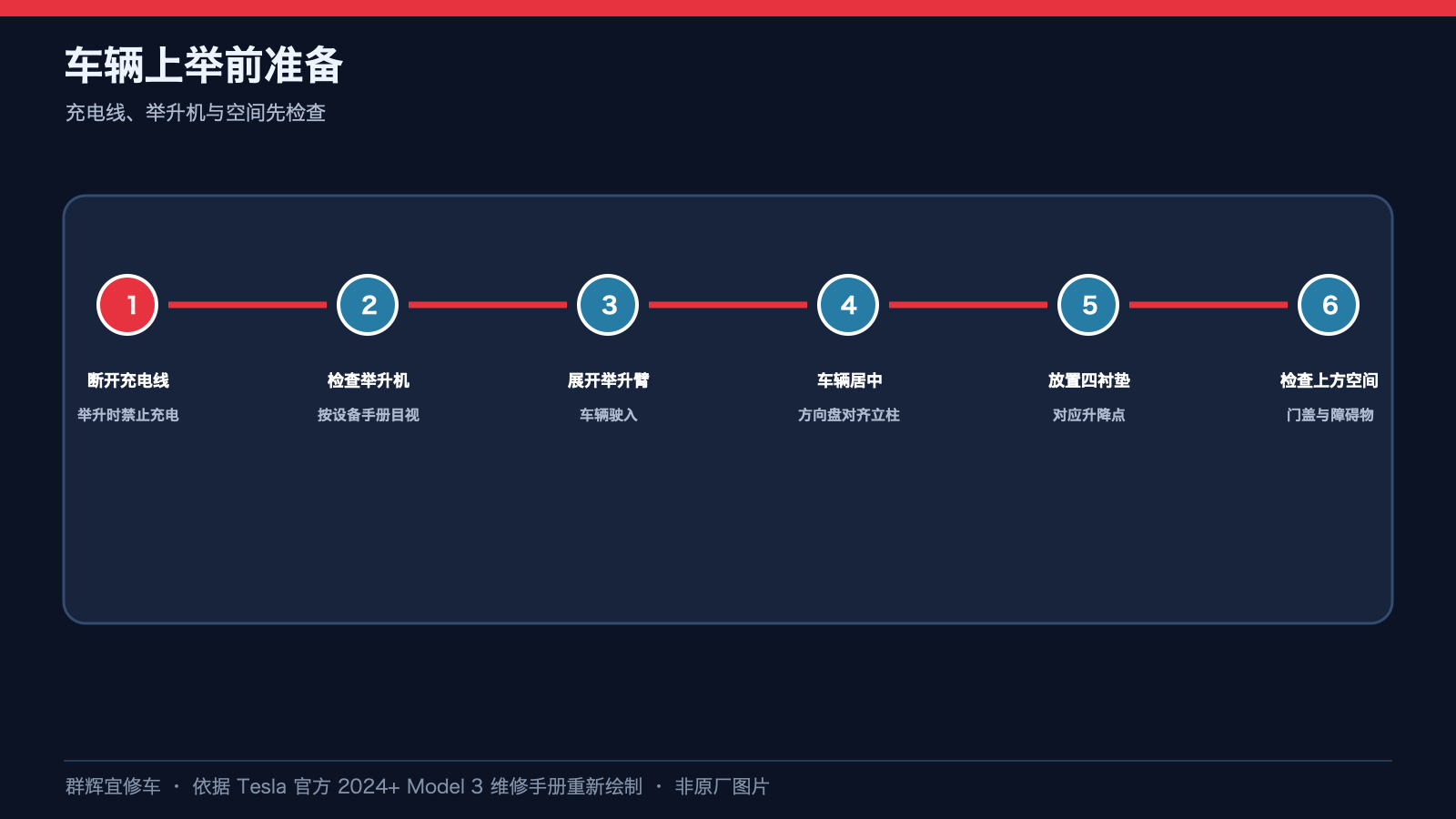

一、举升前准备与定位
- 断开车辆充电线缆。车辆在举升机上期间,禁止将充电电缆接到充电接口。
- 使用前按举升机设备操作手册进行目视检查,使用适当设备;不得在未妥善支撑的车辆上作业。
- 将举升臂完全向外打开。
- 使车辆位于两根举升柱中间,方向盘与举升柱成一直线。

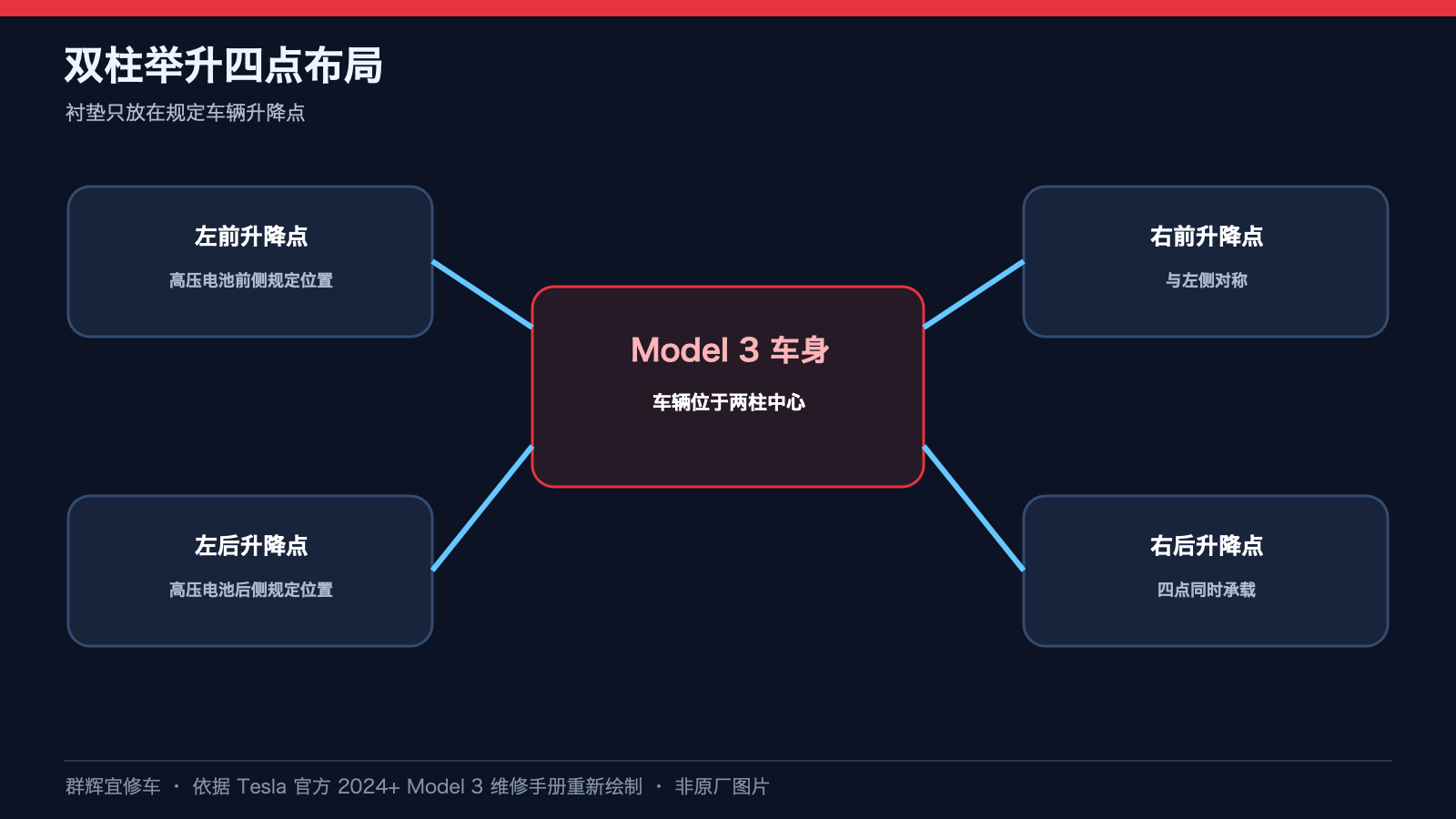

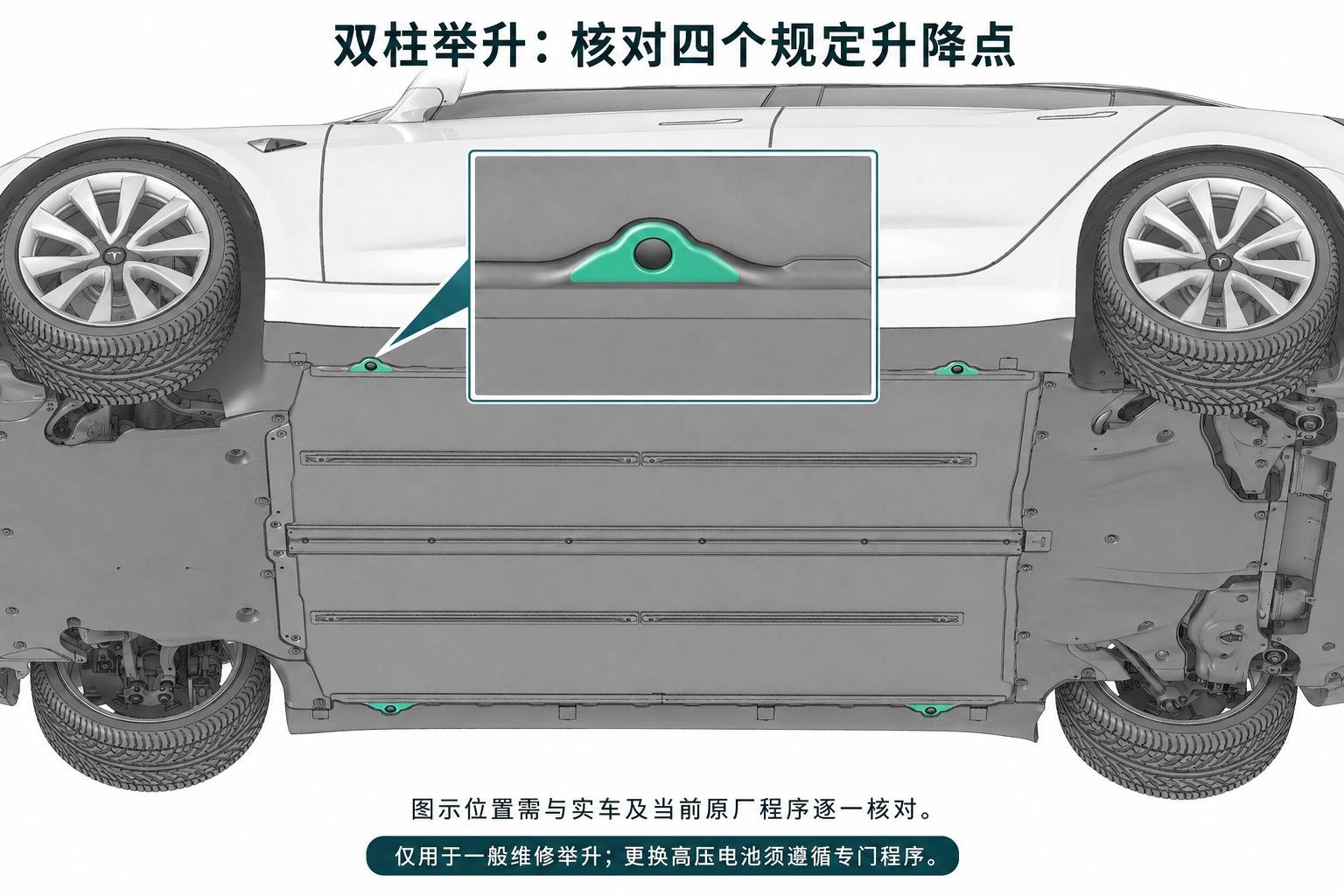

- 按下图把前后举升臂衬垫放到四个规定车辆升降点上,调节衬垫至合适高度。

图示只用于辨认四个点及局部外形,不提供举升机额定载荷、衬垫尺寸或可通用的适配器规格。这些项目须查设备说明及车辆对应程序,不凭图片推定。

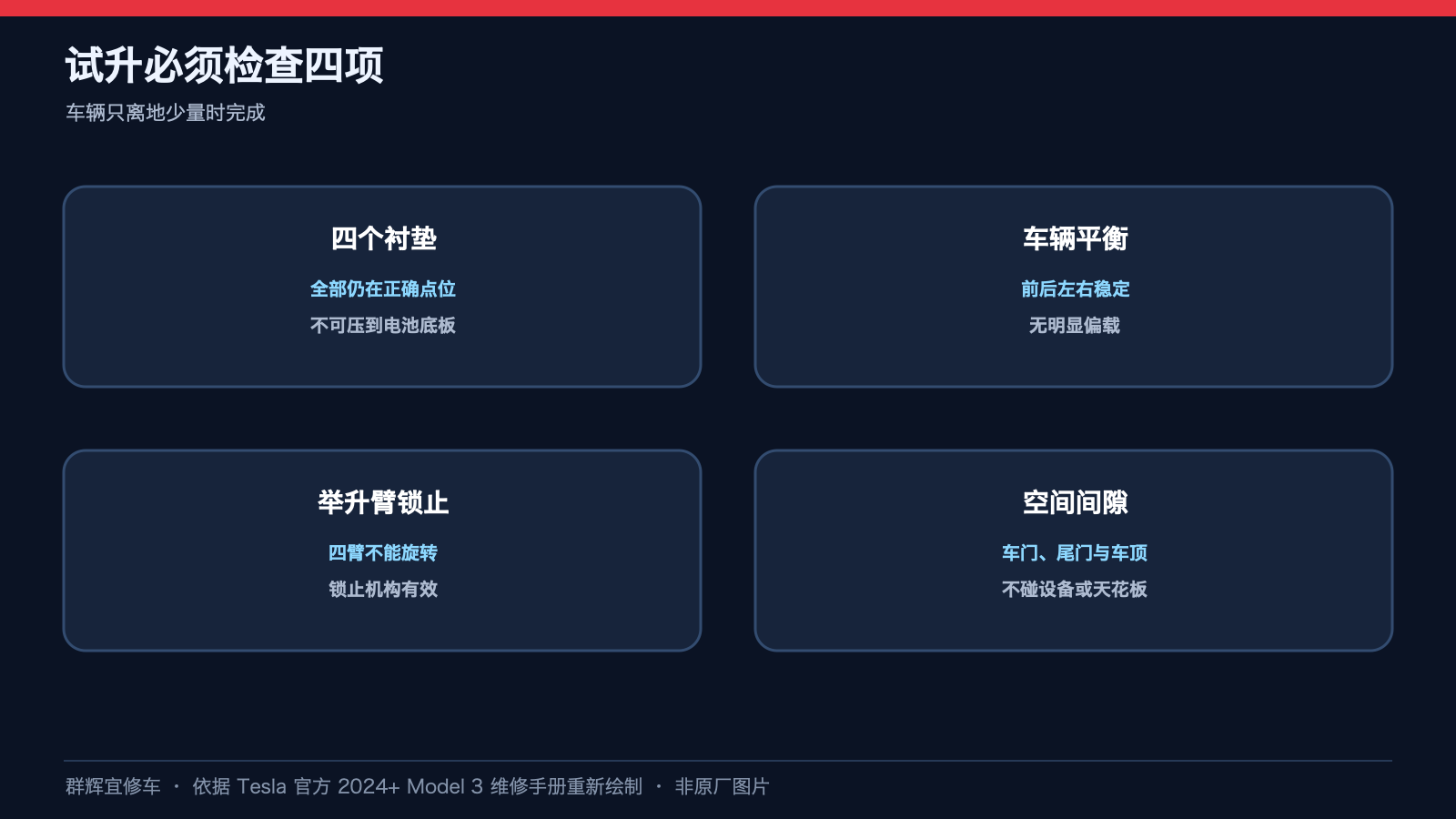

二、起升前与试升后分别检查
- 除维修作业需要开启外,确认前备箱盖、尾门和所有车门关闭。
- 检查举升臂位置,以及车辆升高后与天花板、工具箱和维修区其他物品的间隙。
- 稍稍升起车辆,逐一确认全部四个衬垫仍处于正确位置。
- 检查车辆平衡。
- 确认四个举升臂均正确锁定且不能旋转。
如果具体程序要求车门、前备箱盖或尾门在起升时保持打开,应在升起过程中持续关注其位置,避免碰撞举升装置、天花板及悬挂物。发现支撑位置、平衡或锁止异常时,不能继续升高。
三、升至维修高度后接合安全锁
将车辆升至所需维修高度,再降下举升机,直到机械安全锁正确接合。举升臂防旋转锁止检查和举升机安全锁接合不是同一项检查,两者都要完成。本页没有规定通用试升高度或下降距离,不自行套用数值。

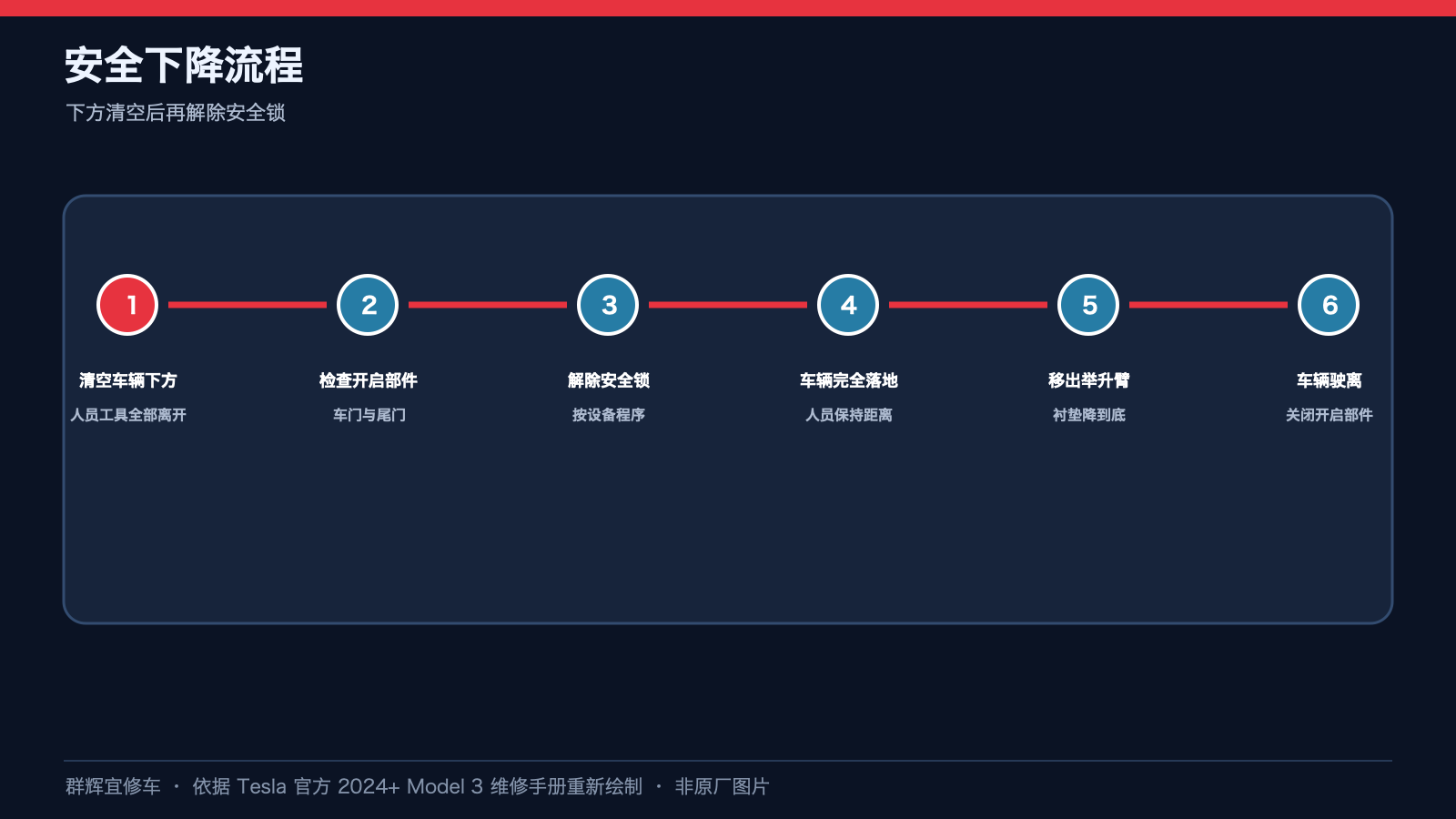

四、下降与移车
- 确认车辆下方及任何开启的车门下方没有工具、设备、其他物品或人员。
- 按设备要求解锁全部举升机安全锁,将车辆完全放下;下降时人员远离车辆。
- 把举升臂彻底移出车辆下方,并降下举升臂衬垫。
- 按需关闭已打开的前备箱盖、尾门或车门。
- 将车辆移离举升机。
资料来源与适用说明
来源:Tesla 官方 2024+ Model 3 维修手册:举升车辆 - 双柱举升机。图为参考原厂位置图的教学重绘,非原厂原图。操作前核对当前车辆配置、设备说明、人员防护和人体工程学要求;错误支撑或遗漏锁止检查可能造成严重伤害。
