PicoScope GDI 直喷喷油器波形诊断培训：电压、电流与多缸复核

缸内直喷发动机出现单缸失火、冷起动抖动、动力不足或混合气异常时，故障码只能告诉技师哪个回路或哪个气缸需要继续检查，不能直接证明喷油器已经损坏。Pico Technology 的官方引导测试建议同时观察喷油器正极供电、开关控制端电压与回路电流。三条信息叠加后，才能把控制指令、电气响应和电磁线圈负载放到同一时间轴上分析。

资料定位与适用边界

• 原资料确认：该测试用于评估GDI喷油器控制回路、开关信号和电磁机构；采集前需要依据车辆电路图识别正极供电与开关搭铁，并让电流钳归零。
• 维修解读：同步波形能回答“控制单元是否发出指令、回路是否建立电流、各缸响应是否一致”，但不能单独回答喷油量是否正确。
• 实车判断：本文主要适用于允许外部测量的电磁式GDI喷油器。压电式喷油器、升压驱动、峰值保持策略和高低侧开关结构差异很大，必须先查对应车型最新电路图和厂家测试说明。

施工前条件：先把风险和变量锁定

直喷系统同时存在高燃油压力和可能高于常规低压喷油器的驱动电压。测量应由具备资质的维修人员完成，使用额定值覆盖可能电压的示波器附件、衰减探头和绝缘完好的背探针；接线、量程和衰减倍率必须在起动或运行前确认。不得刺破线束绝缘，不得在发动机运行时拆开高压油管，也不得用示波器地线造成控制回路短路。

记录蓄电池状态、发动机温度、转速、燃油压力、故障发生工况和报码冻结帧。比较多缸时，要让探头位置、量程、时间基准和工况保持一致；否则“波形不同”可能只是采集条件不同。

同步采集的三条通道

• 正极供电：用于确认驱动能量是否到达喷油器，并观察指令期间是否出现异常跌落。
• 开关控制端：用于识别驱动建立、保持和关断时序。不同控制器可能采用不同的高侧或低侧策略，不能套用固定极性。
• 回路电流：反映线圈建立磁场的过程。电流钳必须先归零、方向一致，并夹在只承载目标喷油器电流的导线上。

Pico官方页面给出的连接方式是：通道A观察正极供电，通道B观察开关搭铁，低电流钳接入通道C。这里应把它理解为该引导测试的示例配置，而不是所有车辆的通用针脚表。任何背探位置都应由实车电路图确认。

分段解读：看关系，不背固定数值

先看控制端是否出现与发动机工况一致的驱动事件，再看电流是否随驱动建立并在关断后回落。供电异常下沉可能来自蓄电池、保险供电、连接电阻或共用支路负载；有电压指令却没有电流，可能涉及开路、接触不良、线圈或测量位置错误；电流形状与同缸列其他喷油器明显不同，则需要继续比较线圈、电路和机械响应。

关断瞬间的感应变化与驱动器的能量释放和保护方式有关。不同控制策略的峰值、保持阶段、脉宽和关断形态本来就可能不同，不要把网上某一张“标准波形”的具体高度或时间直接当作实车合格线。优先使用同车、同温度、同负载下的多缸相对比较，并以厂家资料给出的量程和判据为准。

典型现象与下一步复核

• 无控制事件：检查报码条件、线束连续性、供电搭铁、控制单元使能条件和是否因保护策略停喷。
• 有驱动电压但无电流：先排除探头位置、电流钳方向和量程，再检查插接、开路及线圈状态。
• 多缸电流形态不一致：在不扩大故障的前提下复测连接电阻与供电压降，并结合喷油器机械状态判断。
• 电气波形接近但该缸仍失火：继续核对燃油轨压力、喷油修正、点火、压缩、进排气泄漏和控制策略，不能仅凭电气波形换喷油器。

复核验收

维修后应在同一工况下重新采集三通道波形，对比修前修后与其他气缸；同时确认故障码不再重现、失火计数或相关实际值恢复合理、燃油系统无泄漏，并完成厂家要求的学习、编码或引导测试。若更换喷油器涉及校正码、密封件和高压管路一次性要求，必须按对应VIN和维修文件执行。

肖师傅培训提示

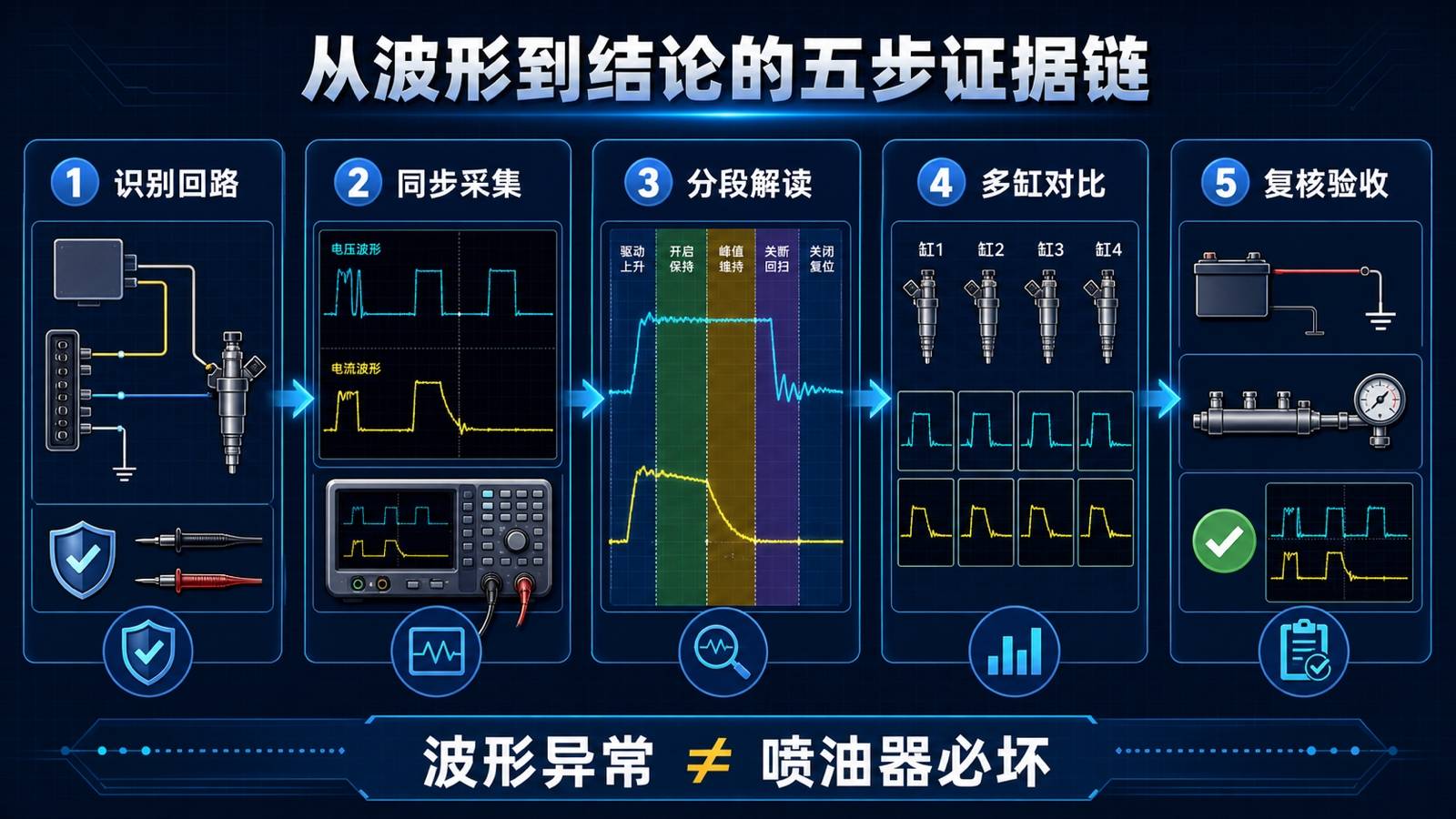

训练学员时，不要先问“这只喷油器坏没坏”，而要依次问：控制指令有没有、供电是否稳定、电流是否建立、与其他缸是否一致、燃油与机械结果是否支持同一结论。波形异常是调查入口，不是配件判决书；波形正常也不等于喷油流量和雾化一定正常。

资料来源

Pico Technology官方公开汽车引导测试《GDI injector voltage and current》及《Actuators guided tests》目录（页面版本2.23.0），核对测试目的、三通道连接逻辑、测量安全和GDI系统工作特点。访问日期：2026-08-19。正文为中文原创归纳，两张图片由本任务原创制作，不转载官方波形或网页截图，不提供原始资料下载。
