PicoScope 超声波驻车雷达诊断培训：发射脉冲、振铃衰减与同位置对比

驻车辅助出现某一方向长鸣、间歇失效或探测距离明显不一致时，技师常靠手摸振动或听“滴答声”快速筛查。这个办法容易受环境噪声、保险杠结构和个人感觉影响，也不能留下可比较的证据。使用超声波驻车传感器探测器配合示波器，可在不刺穿线束、不拆开传感器的条件下观察其发射活动，并把同车各探头放到同一测量基准上。

资料定位与适用范围

• 原资料确认的事实：Pico Technology的Parking sensors引导测试用于评估超声波驻车传感器工作状态；探测器接入示波器后，应在传感器表面附近非接触采集，并逐个比较输出。
• 基于系统原理的维修解读：相同激活状态、距离和角度下，某一探头的发射脉冲持续缺失或明显偏弱，可把诊断方向收窄到该探头、安装环境或相关电路。
• 需要实车核实：系统激活条件、挡位逻辑、自检策略、报码含义、传感器数量和允许工作区域均因车型而异，必须查本车最新资料。

超声发射、振铃与回波

驻车传感器内部的压电元件既可发射也可接收。控制单元短时激励元件，产生人耳通常听不到的高频声波；原资料示例说明常见工作频率约为40 kHz。激励结束后，压电元件不会瞬间静止，而会经历能量逐渐消散的振铃衰减。系统需要留出等待窗口，再监听障碍物反射回来的声波，并依据传播时间估算距离。

因此，一条发射波形能说明传感器存在超声活动，但不能单独证明接收灵敏度、控制单元的距离计算或整套泊车功能都正常。波形幅值还会受到探测器距离、角度、传感器表面污物、保险杠安装和周围超声噪声影响。不能把“波形低”直接等同于传感器损坏。

作业安全与测试前条件

部分车辆需要点火开启、发动机运转并挂入前进或倒车挡才能持续激活驻车辅助。原资料明确要求两名人员配合：一人必须是合格驾驶员并始终控制车辆，另一人操作测量设备。测试区应清空无关人员和障碍物，可靠施加驻车制动并按厂家规定采取车轮止动措施；任何时候都不能站在车辆可能移动的路径上。

• 先读取当前与历史故障码、系统状态和传感器数据，不把报码直接解释成换件指令。
• 确认保险杠无明显变形，传感器表面清洁、方向正确，漆层和附件未遮挡发射面。
• 连接专用超声探测器到示波器通道，线缆固定并远离轮胎、排气和车辆移动区域。
• 关闭或远离可能产生强超声或电磁干扰的设备，记录温度、环境和系统激活条件。

建立可重复的采集基准

原资料建议先把探测器放在传感器表面约25 mm处，并小范围环形移动，寻找最清晰的信号。这个距离是引导测试的起始方法，不是适用于所有探头的合格阈值。找到稳定位置后，保持探测器正对发射面，记录距离、角度、示波器量程和时基，再以完全相同的方法依次测量同一保险杠上的其他传感器。

分析顺序应先看有没有重复的发射脉冲，再比较脉冲幅值、脉冲组间隔和振铃衰减形态。优先做同车横向比较：同一时刻、同一位置标准和相同系统状态下，多数探头相近而某一探头持续异常，证据才有意义。若全部波形同时改变，应先怀疑激活状态、供电、控制策略或测试环境，而不是同时判定所有传感器损坏。

关键判断点与复核路径

• 完全没有信号：先确认系统确已激活、探测器和示波器正常，再查该传感器供电、接地、信号或总线线路，以及控制单元是否因报码停用输出。
• 幅值持续偏低：清洁表面，检查探头是否松动、倾斜、装反或被厚漆覆盖；重新统一距离和角度后复测。
• 振铃异常或时有时无：记录环境和保险杠受力状态，轻微改变探测位置验证是否为耦合差异，再检查连接器腐蚀、线束拉扯和传感器固定座。
• 发射正常但功能仍异常：转向接收能力、障碍物反射条件、控制单元数据、标定或软件状态检查，不能因发射存在就宣布系统合格。

条件允许时，可在厂家批准的前提下把疑似传感器与同位置已知良好件互换，观察异常是否跟随部件移动；若结构、编码或标定不允许互换，则不要强行操作。任何换件结论都应由波形、故障码、线路测量、安装检查和换位结果共同支持。

复核验收

• 恢复所有固定件和线束走向，确保传感器齐平、方向与厂家要求一致。
• 在与维修前相同的激活条件和测量位置复测，各探头发射波形具有可解释的一致性。
• 使用厂家规定的测试目标和距离执行功能检查，确认显示、声音提示与实际障碍物位置相符。
• 完成故障码清除、自检或标定流程，复查当前报码，并把波形、距离、角度和环境条件存入工单。

肖师傅培训提示

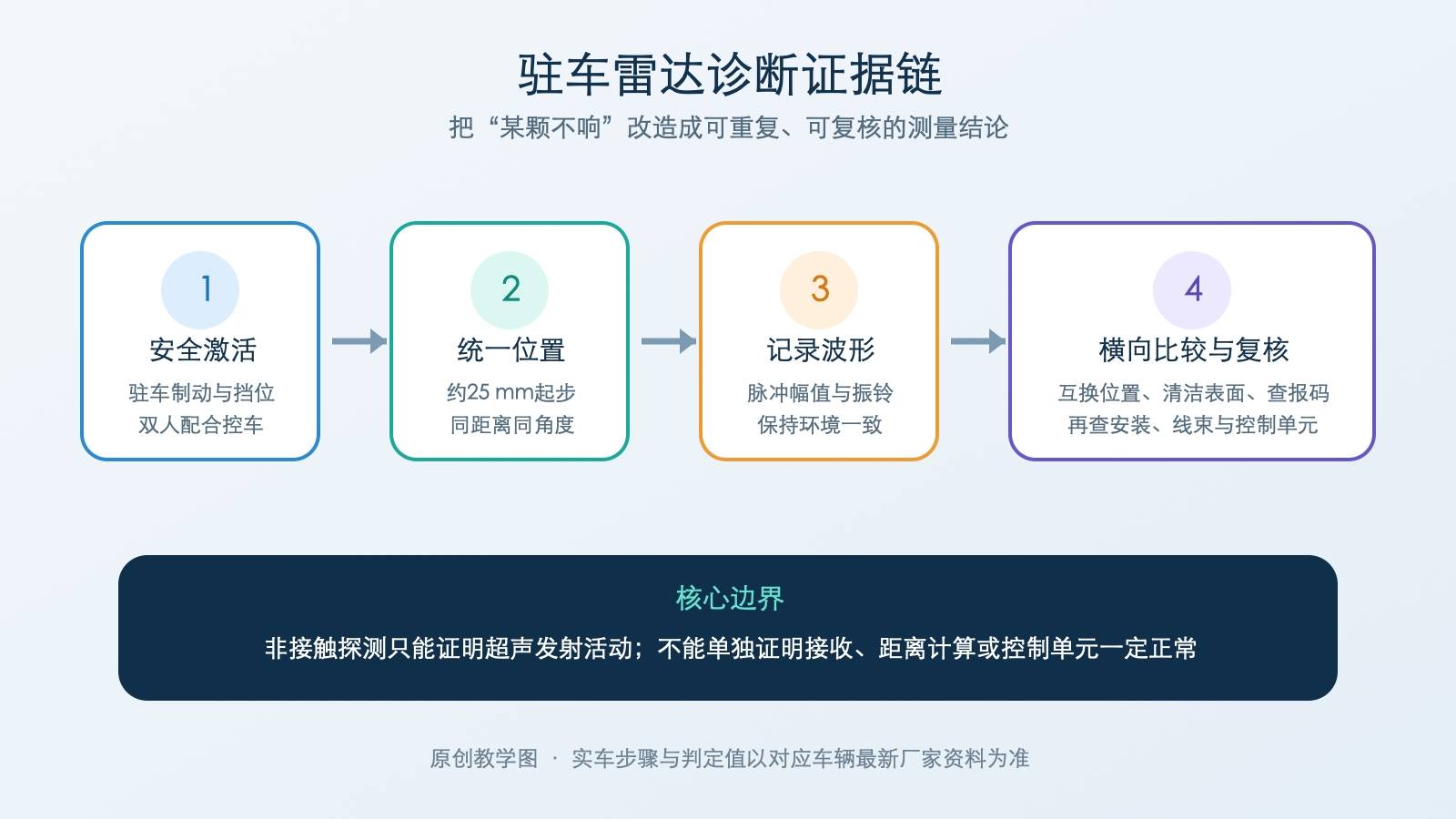

训练学员时，把四个相邻传感器当成天然的对照组。要求每个人用同一夹具或标尺保持距离与角度，先盲测并记录，再公开故障信息。评分重点不是谁最快指出“坏的那颗”，而是谁能说明波形代表什么、不能代表什么，并完成安全激活—统一采集—横向比较—线路与安装复核—功能验收的闭环。

资料来源

Pico Technology官方公开引导测试《Parking sensors》（页面版本2.23.0），核对双人控车安全要求、专用探测器非接触采集、约25 mm起始距离、环形寻找最佳信号、约40 kHz工作原理、振铃与同位置幅值比较；并以官方《Automotive Guided Tests》目录核对资料归属。访问日期：2026-08-23。正文为中文原创归纳，两张图片由本任务原创制作，不转载官方波形或网页截图，不提供原始资料下载。
