奔驰X204 GLK高级培训：车身电气、4MATIC、OM651与Xentry诊断

肖师傅
肖师傅
肖师傅
管理员, Keymaster
12217
文章
1
粉丝
技术培训评论140阅读模式
摘要依据奔驰X204 GLK高级中文培训资料，归并两份正文一致副本，剔除1张纯空白页并保留211张有效页，整理车身、电气远程信息、底盘、OM651和Xentry。

一、资料定位、目录与课前练习

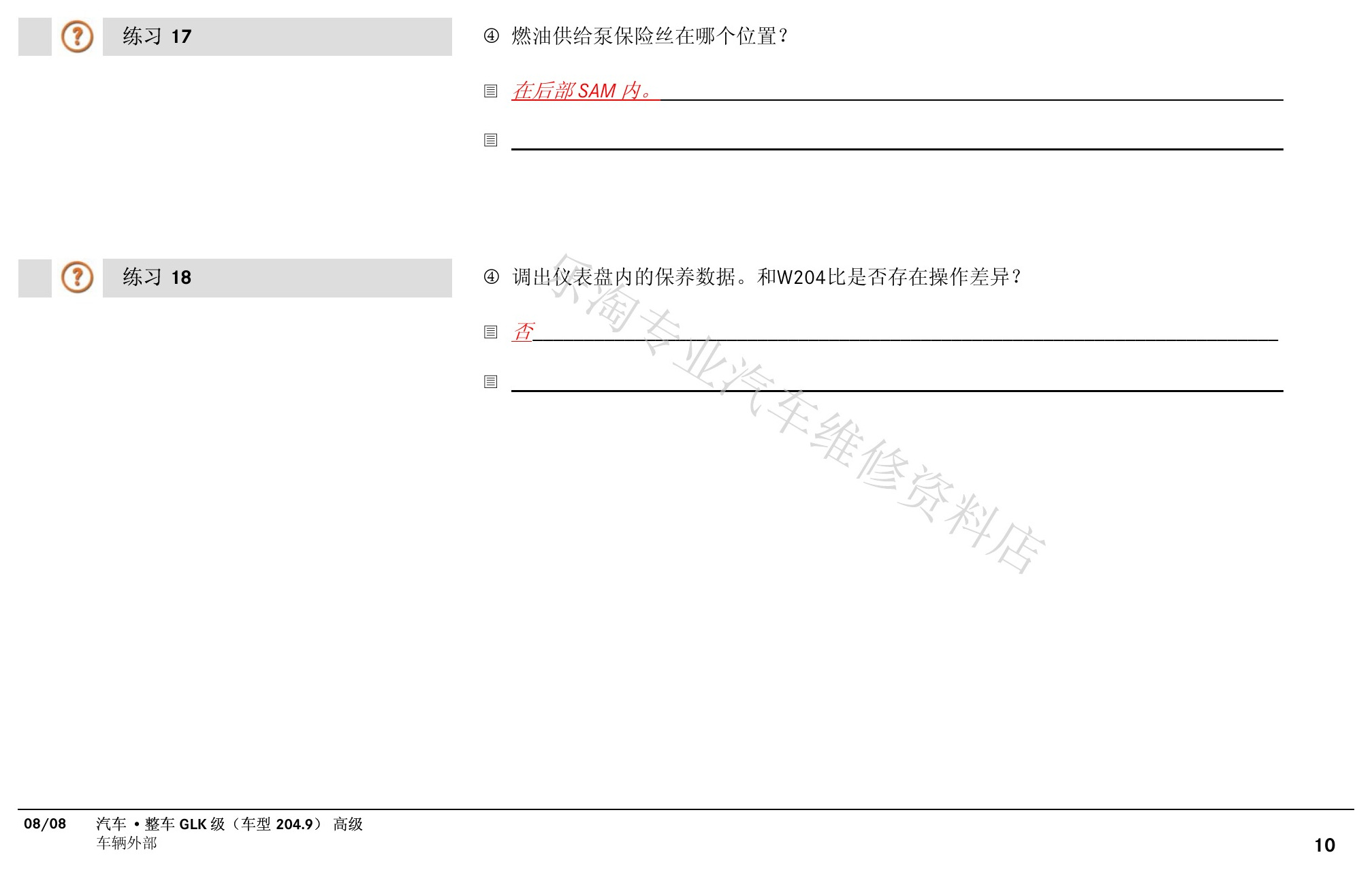

这套资料是GLK 204.9高级培训文件，与已发布的92页维修介绍手册用途不同。开篇保留培训目录、学习问题和基础检查练习。两份212页副本正文完全一致，已归并。

X204 GLK高级中文培训原第1页。
X204 GLK高级中文培训原第2页。
X204 GLK高级中文培训原第3页。
X204 GLK高级中文培训原第4页。
X204 GLK高级中文培训原第5页。
X204 GLK高级中文培训原第6页。
X204 GLK高级中文培训原第7页。

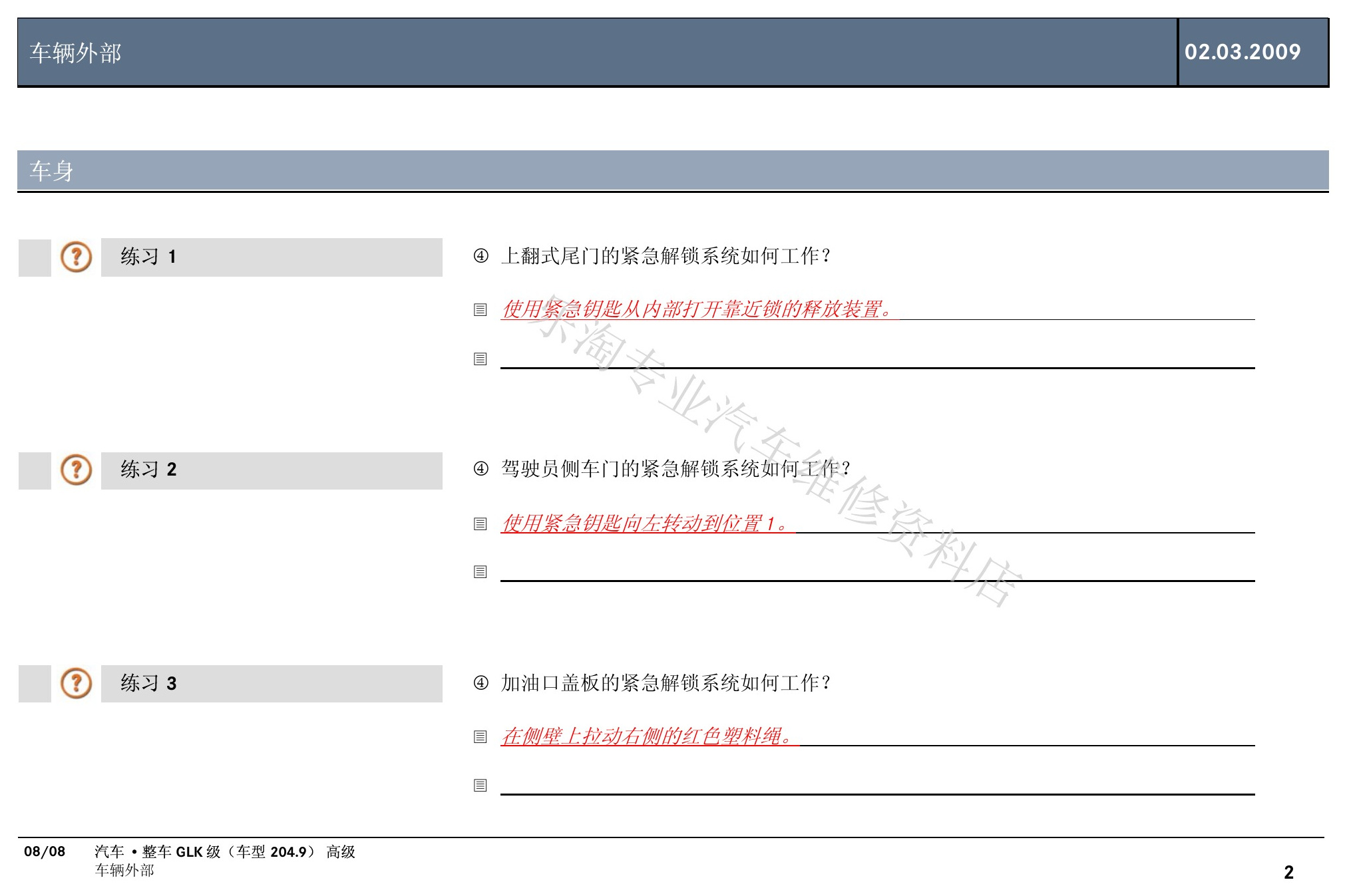

X204 GLK高级中文培训原第8页。

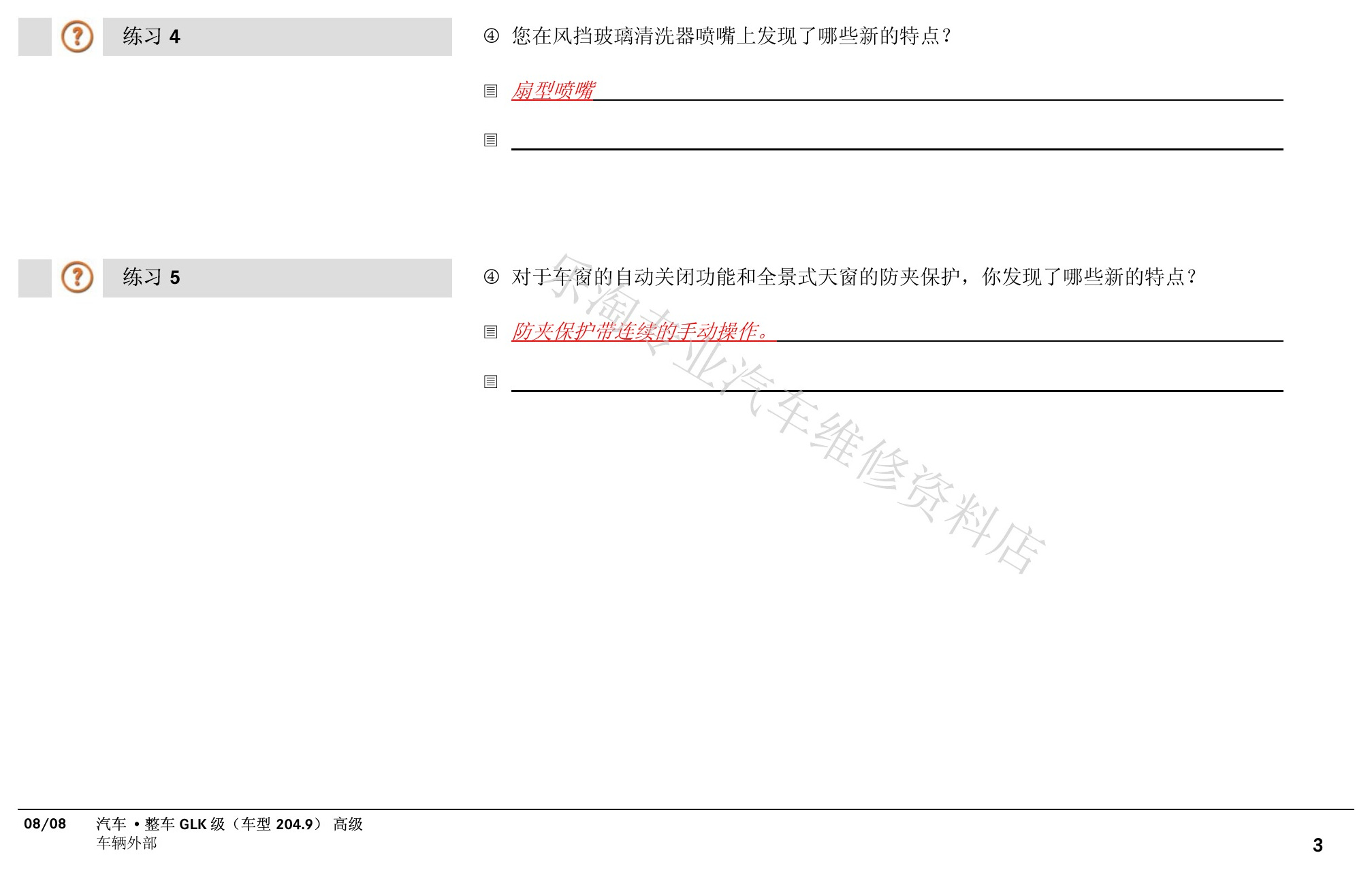

X204 GLK高级中文培训原第9页。

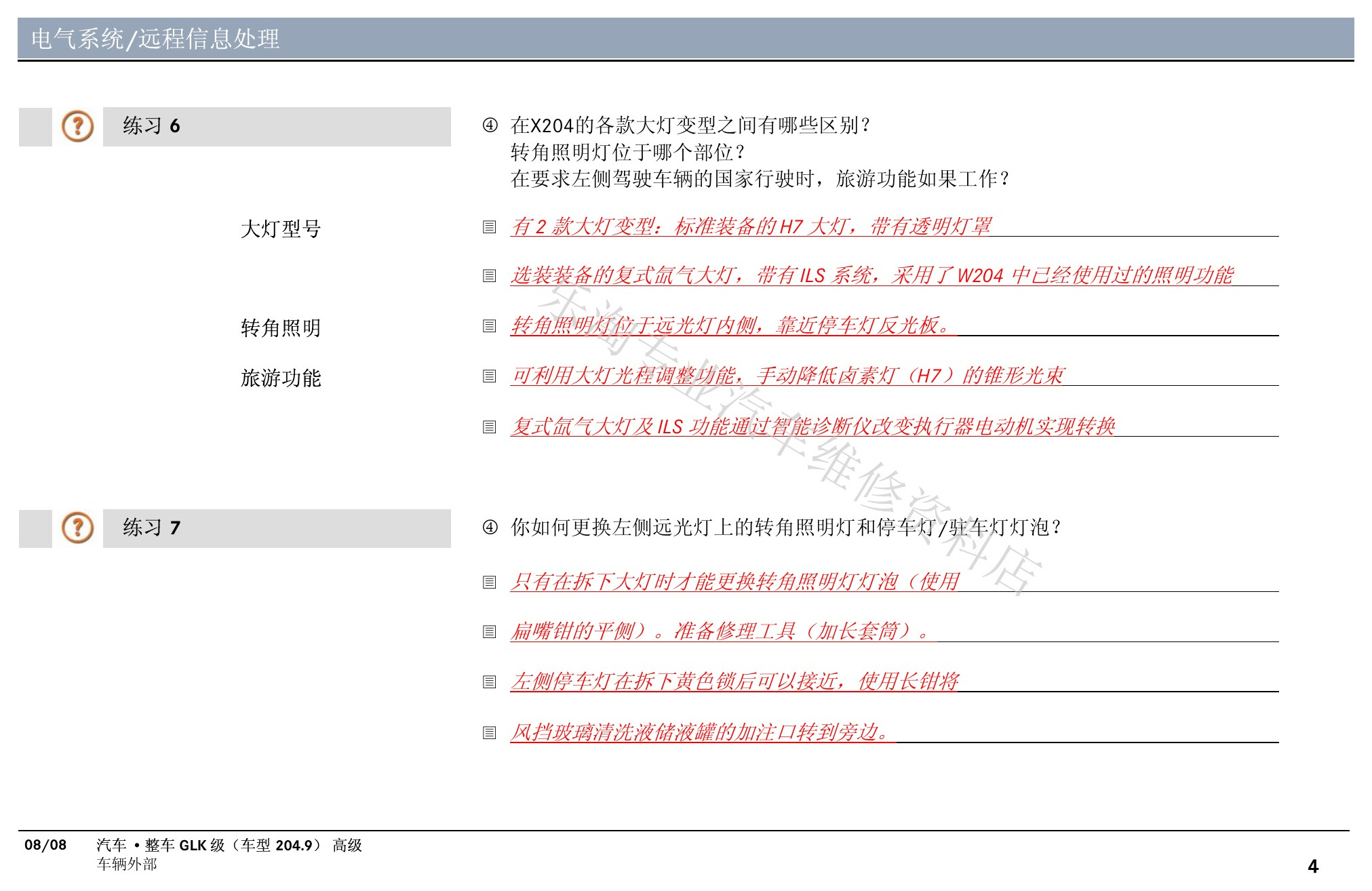

X204 GLK高级中文培训原第10页。

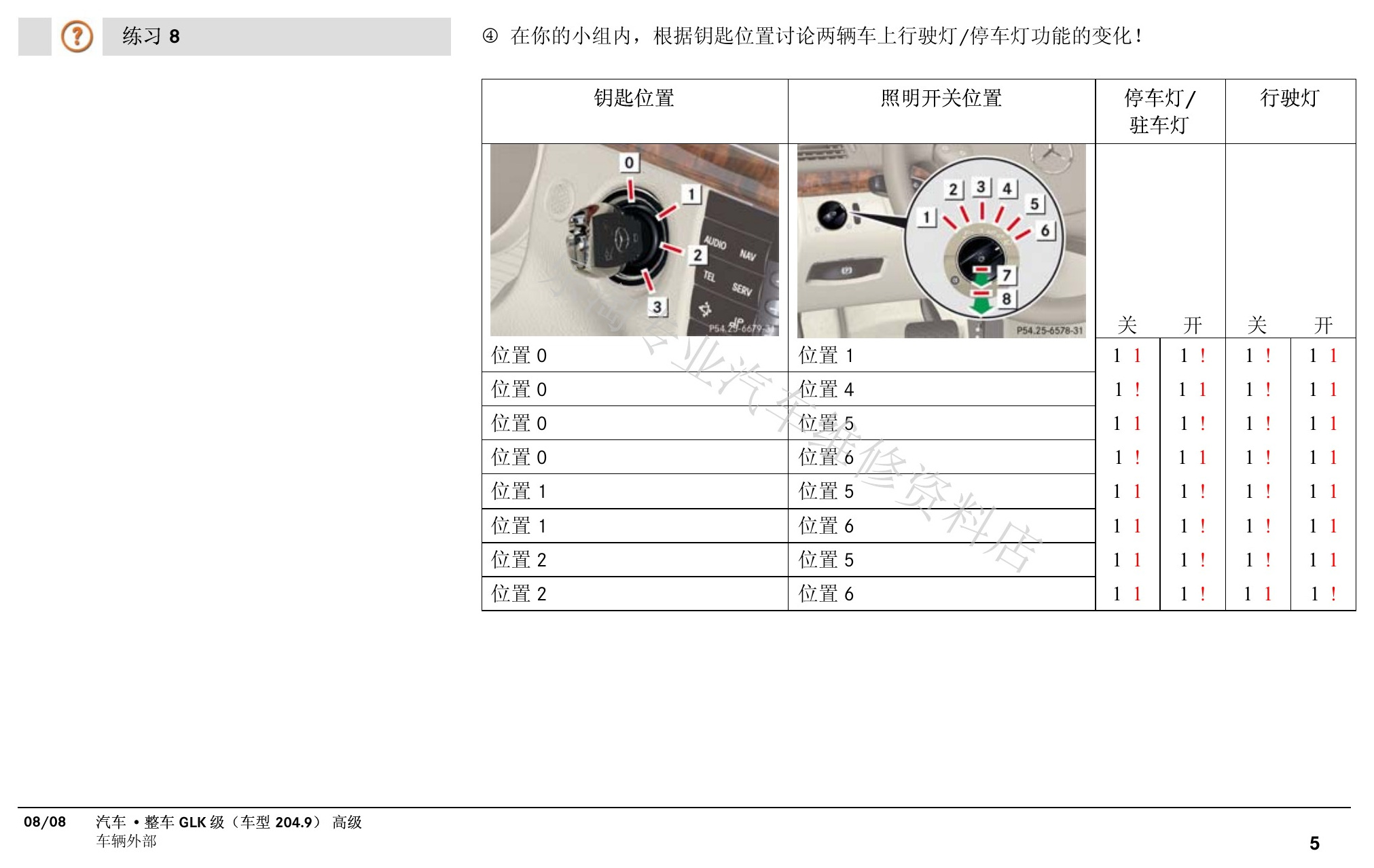

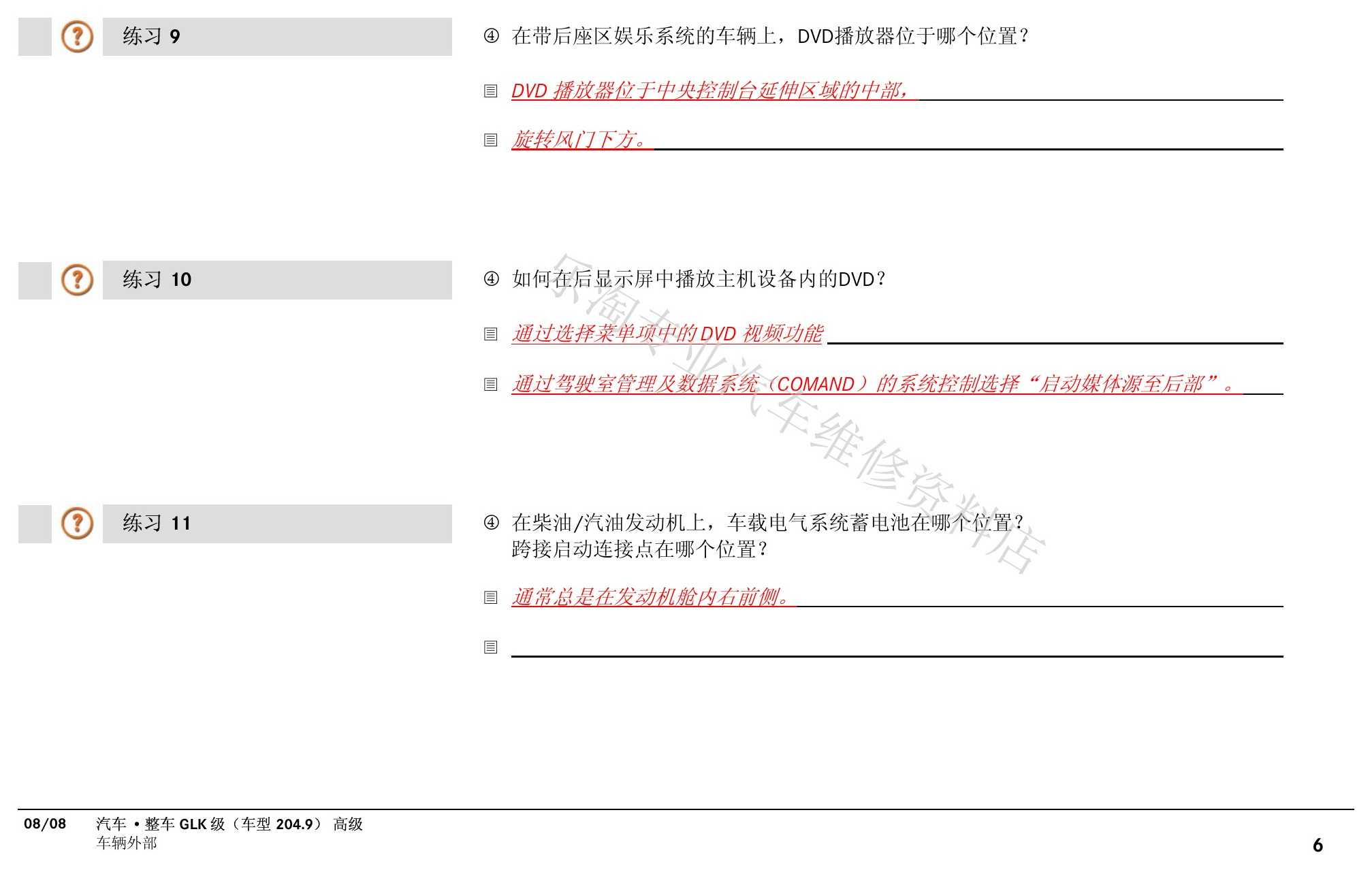

X204 GLK高级中文培训原第11页。
X204 GLK高级中文培训原第12页。

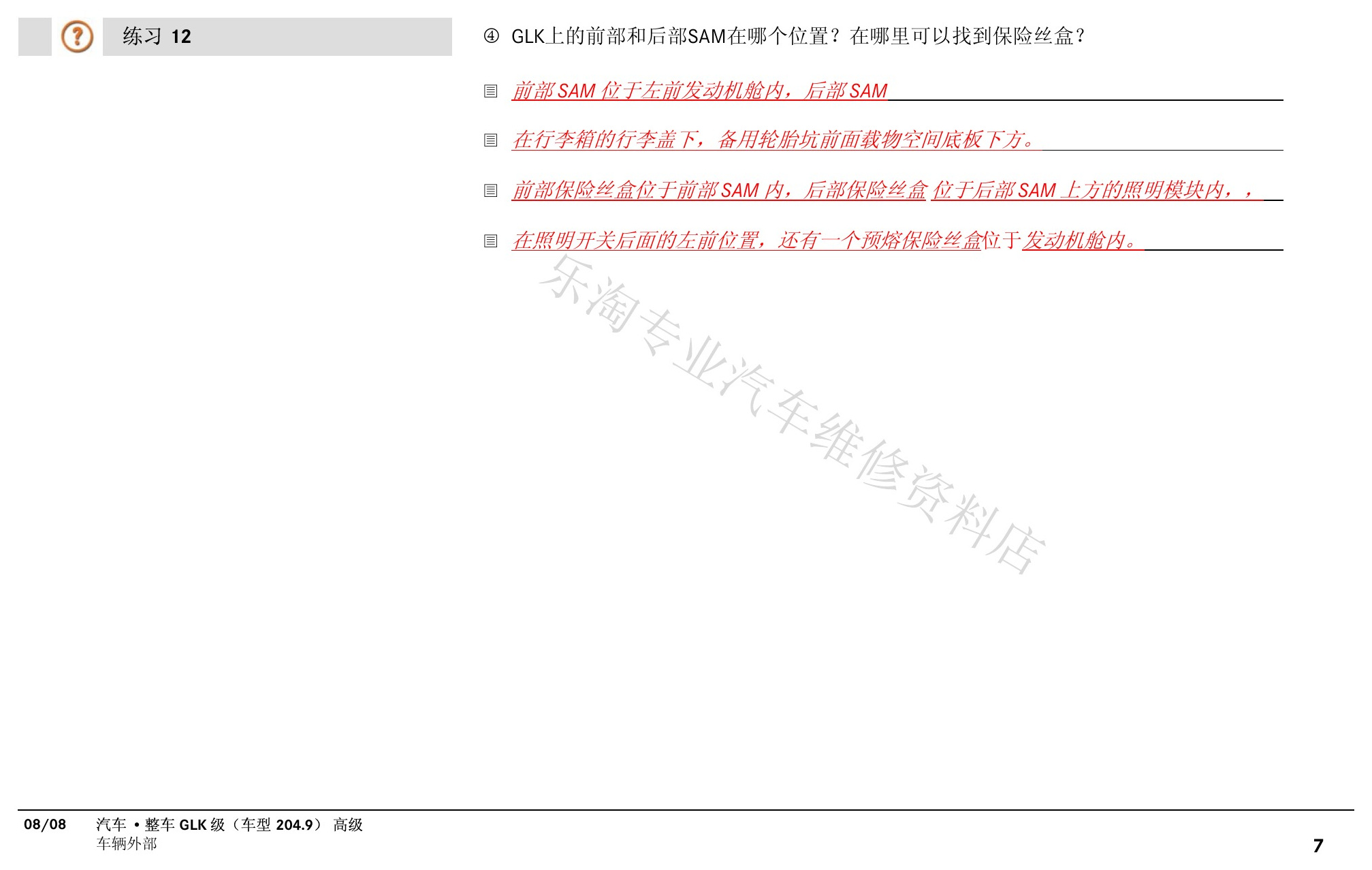

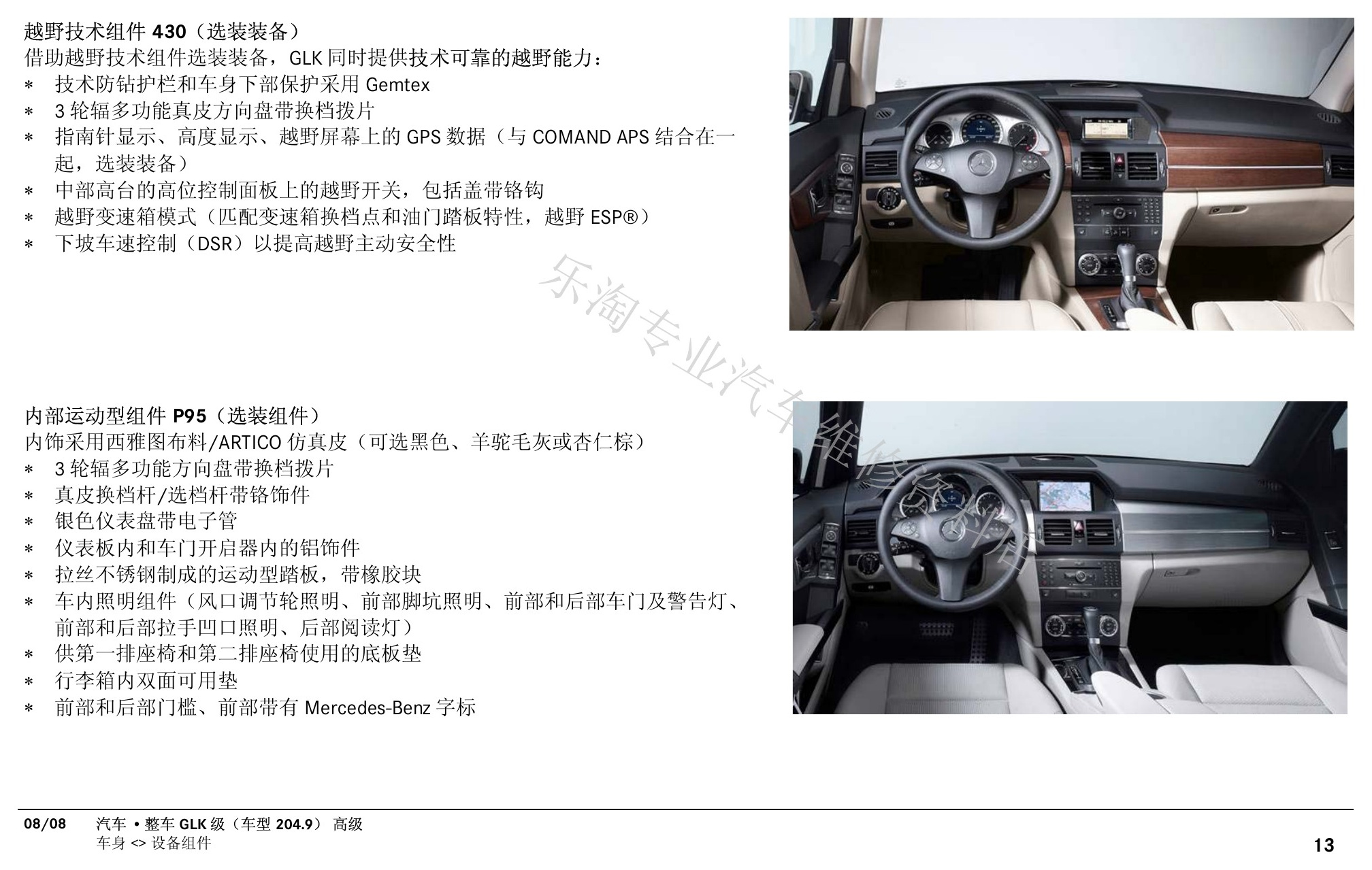

X204 GLK高级中文培训原第13页。

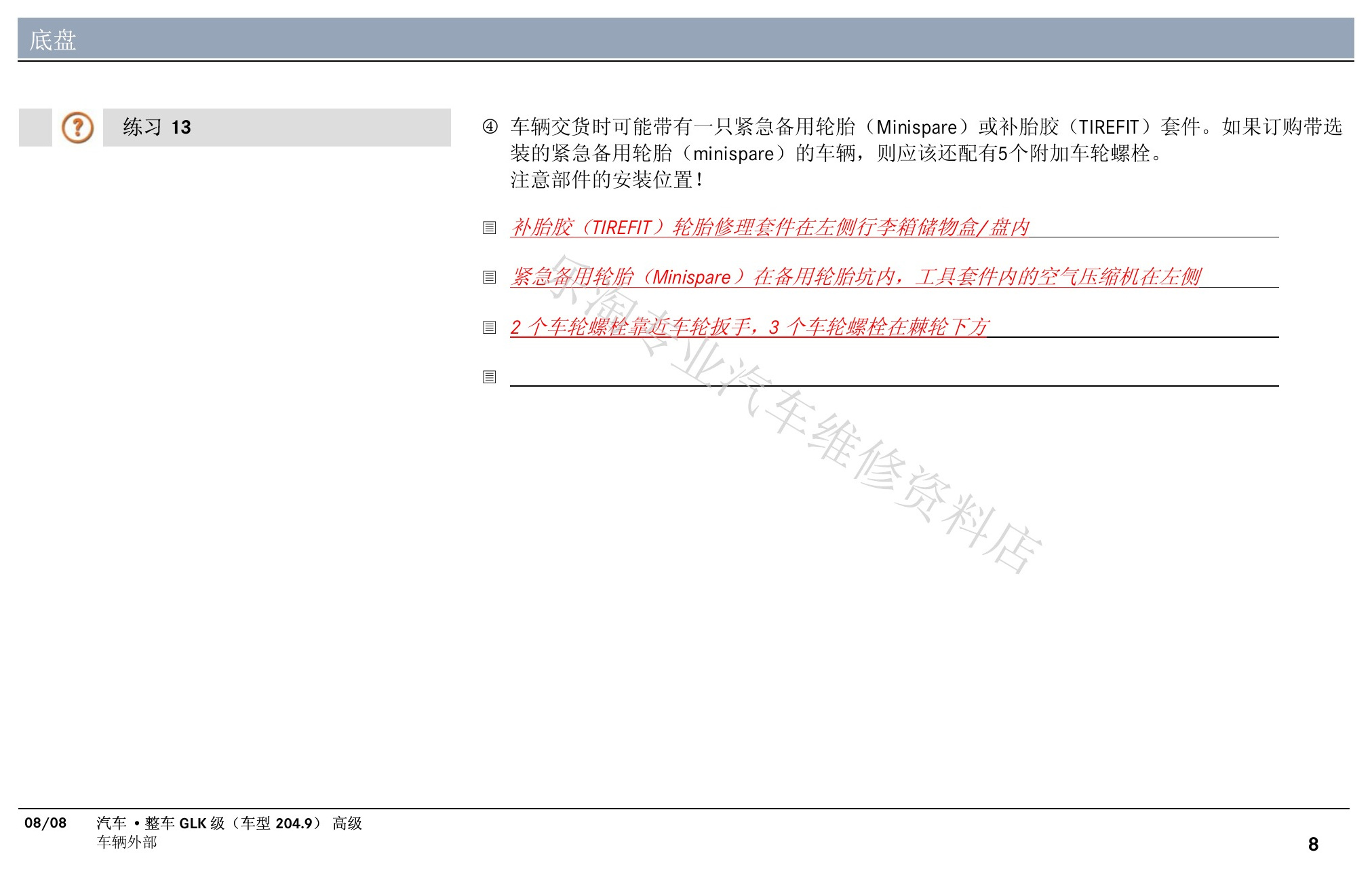

X204 GLK高级中文培训原第14页。

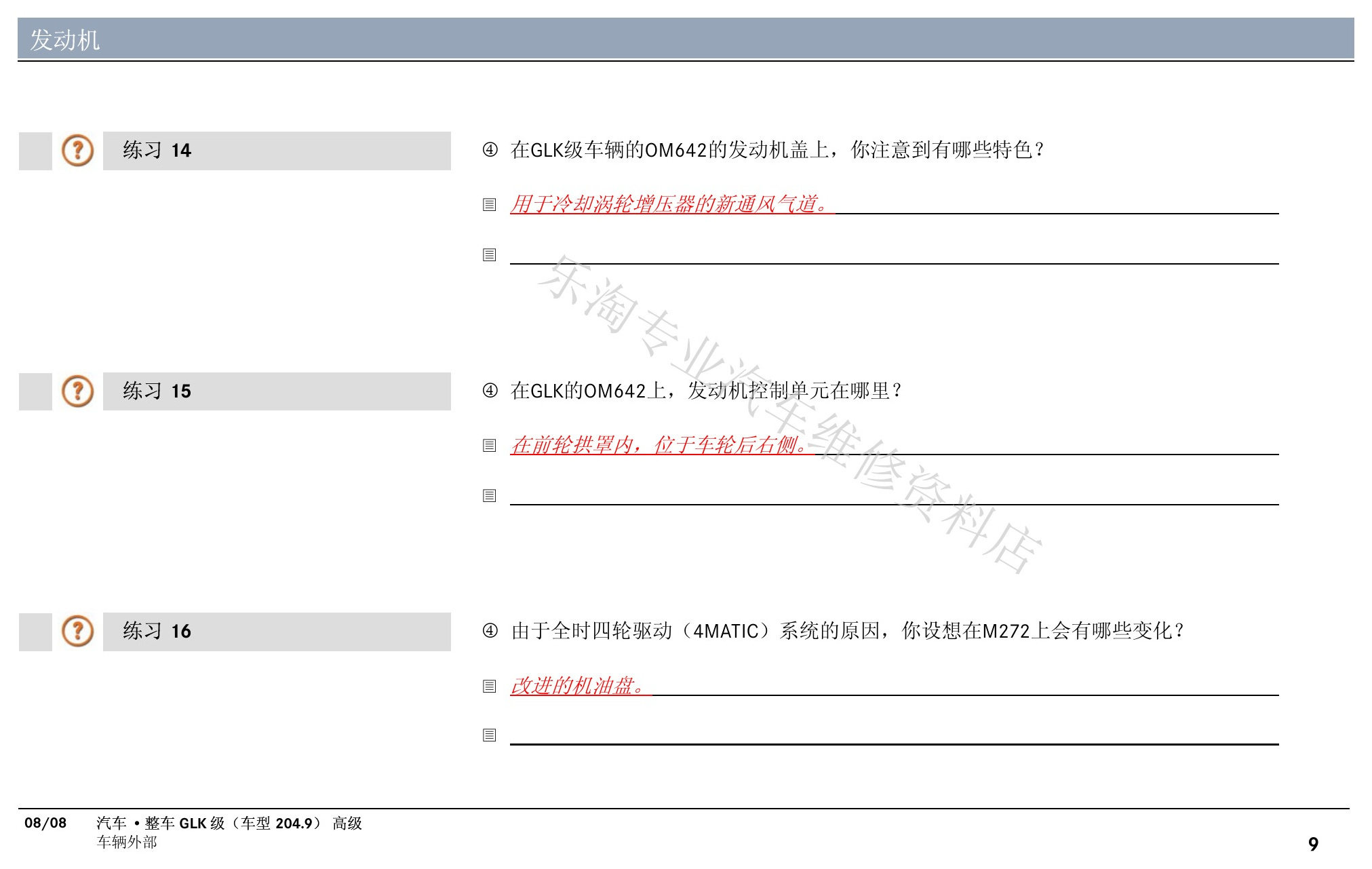

X204 GLK高级中文培训原第15页。
X204 GLK高级中文培训原第16页。

二、车身结构、装备与维修练习

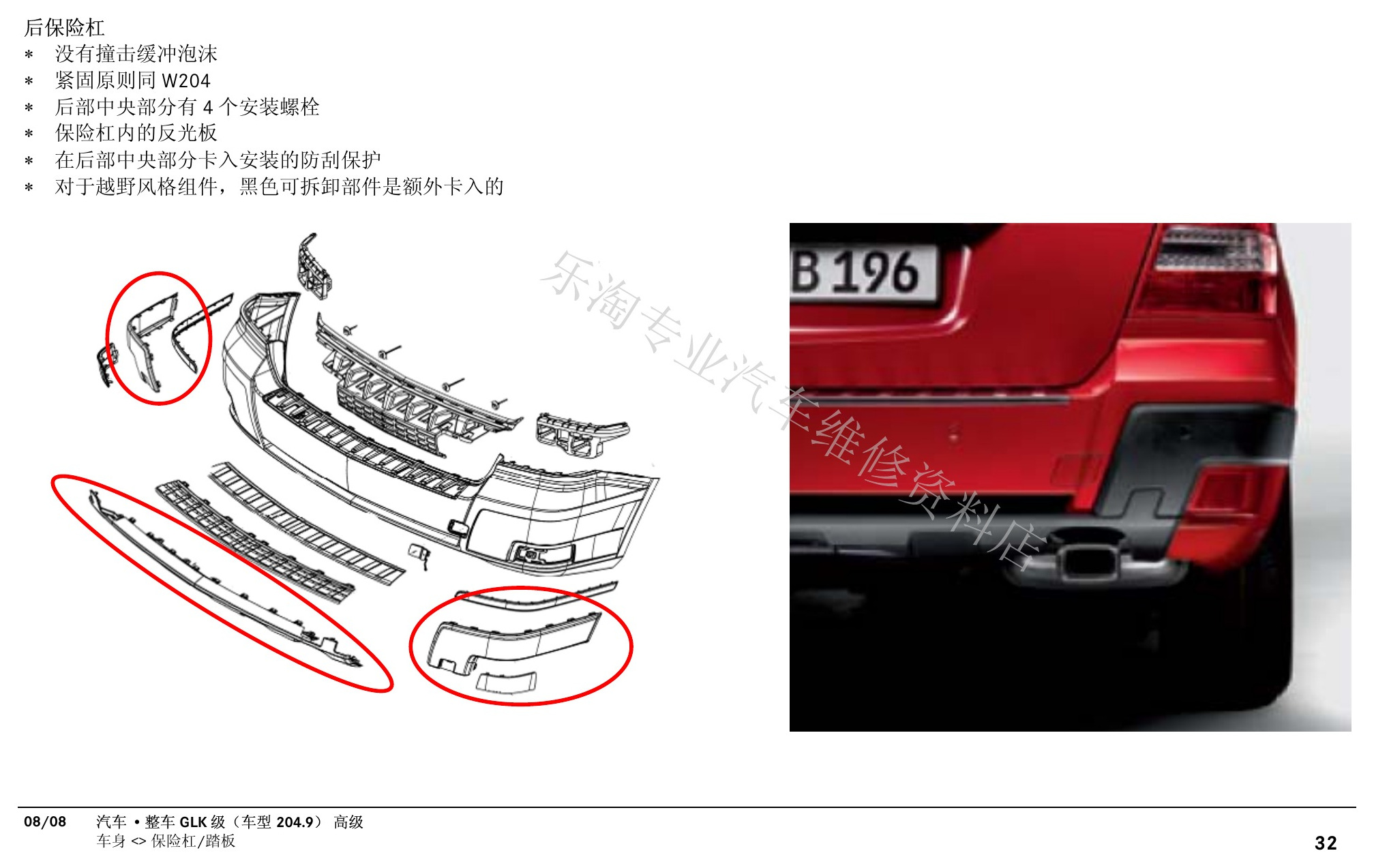

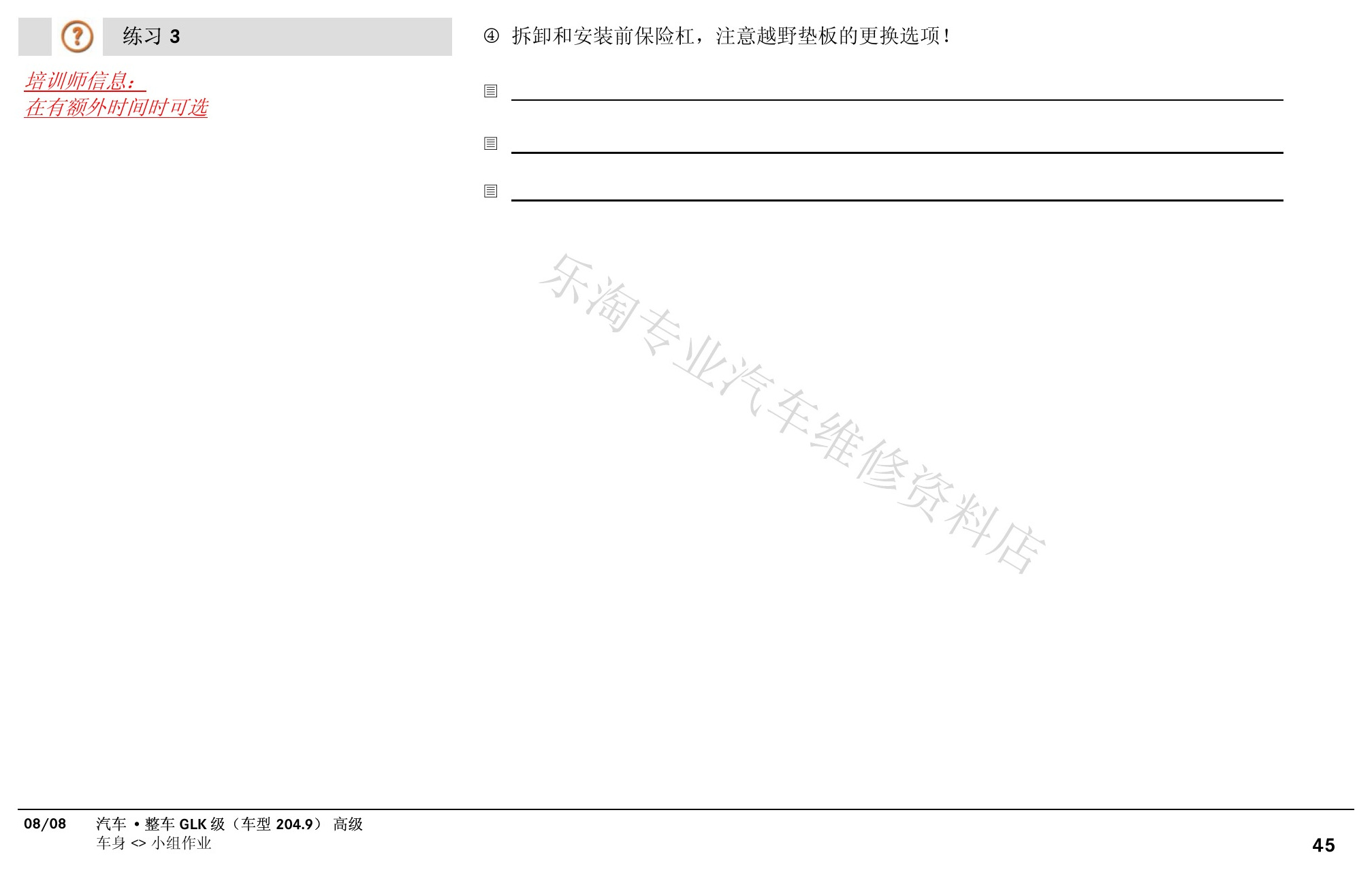

车身章节涵盖装备组件、越野组件、车身外壳、安全结构、NECK-PRO、紧急解锁、车门铰链、保险杠、踏板、清洗喷嘴、天窗、油箱凹口和校正工具。

X204 GLK高级中文培训原第17页。

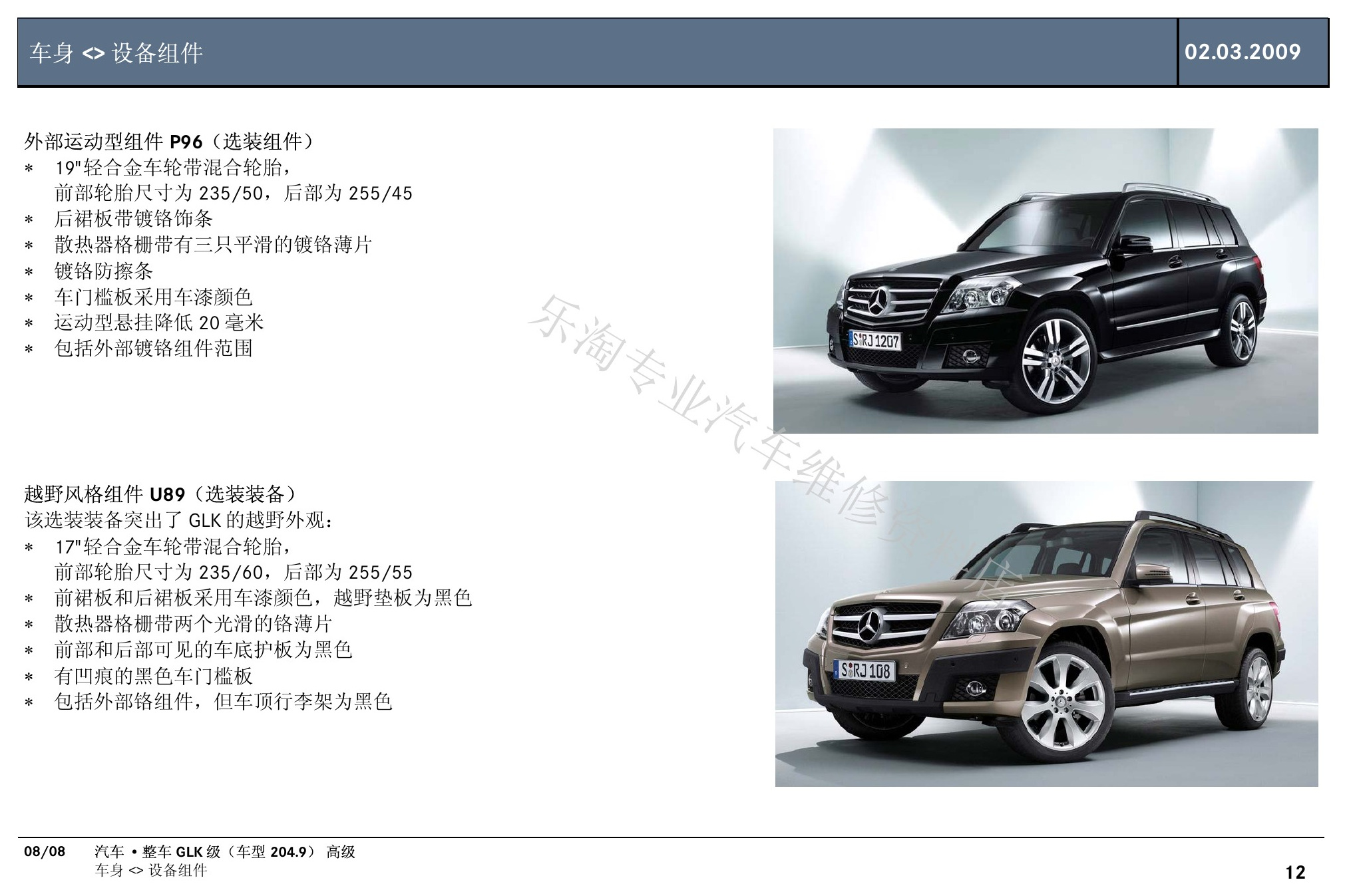

X204 GLK高级中文培训原第18页。

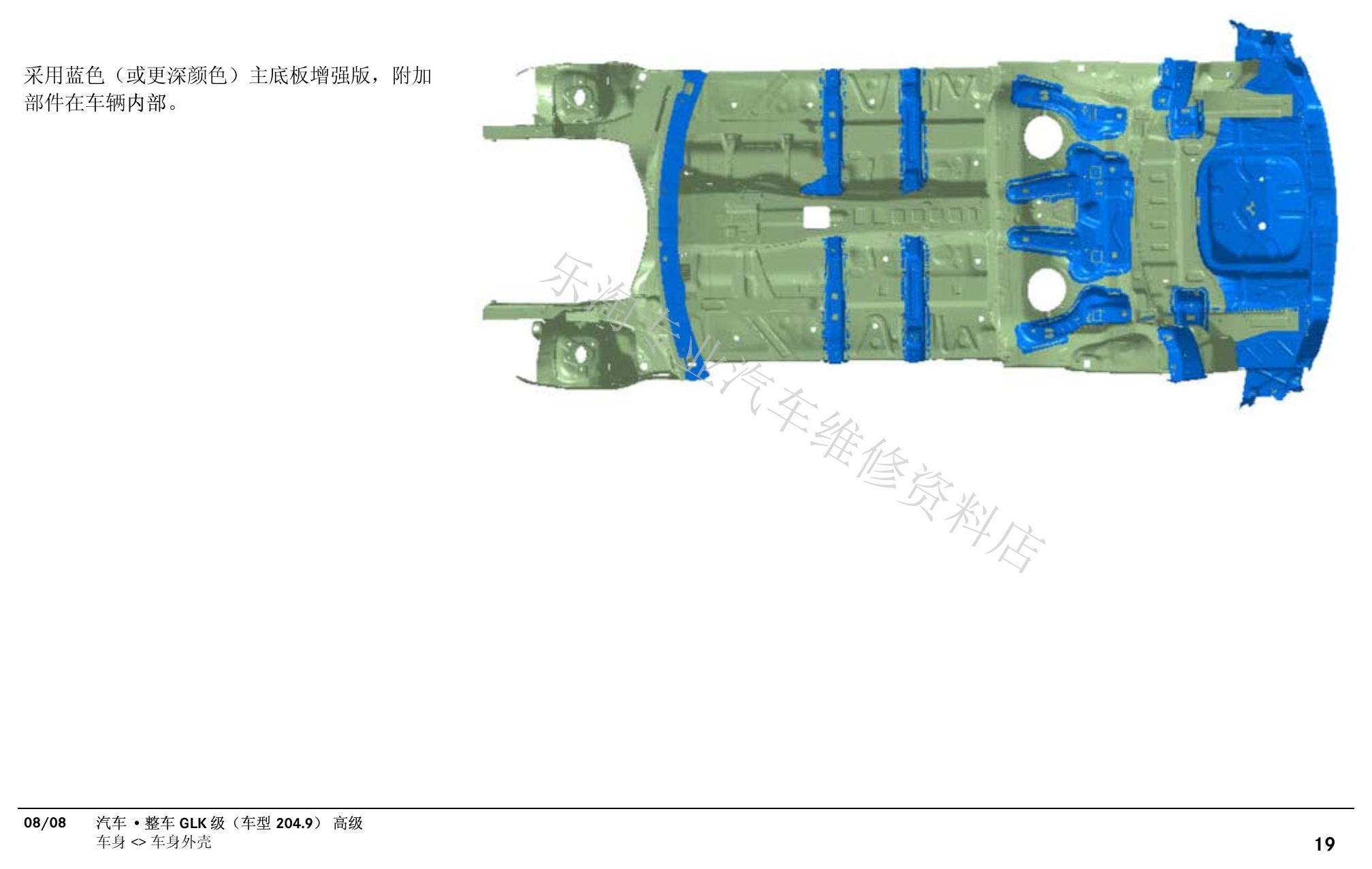

X204 GLK高级中文培训原第19页。

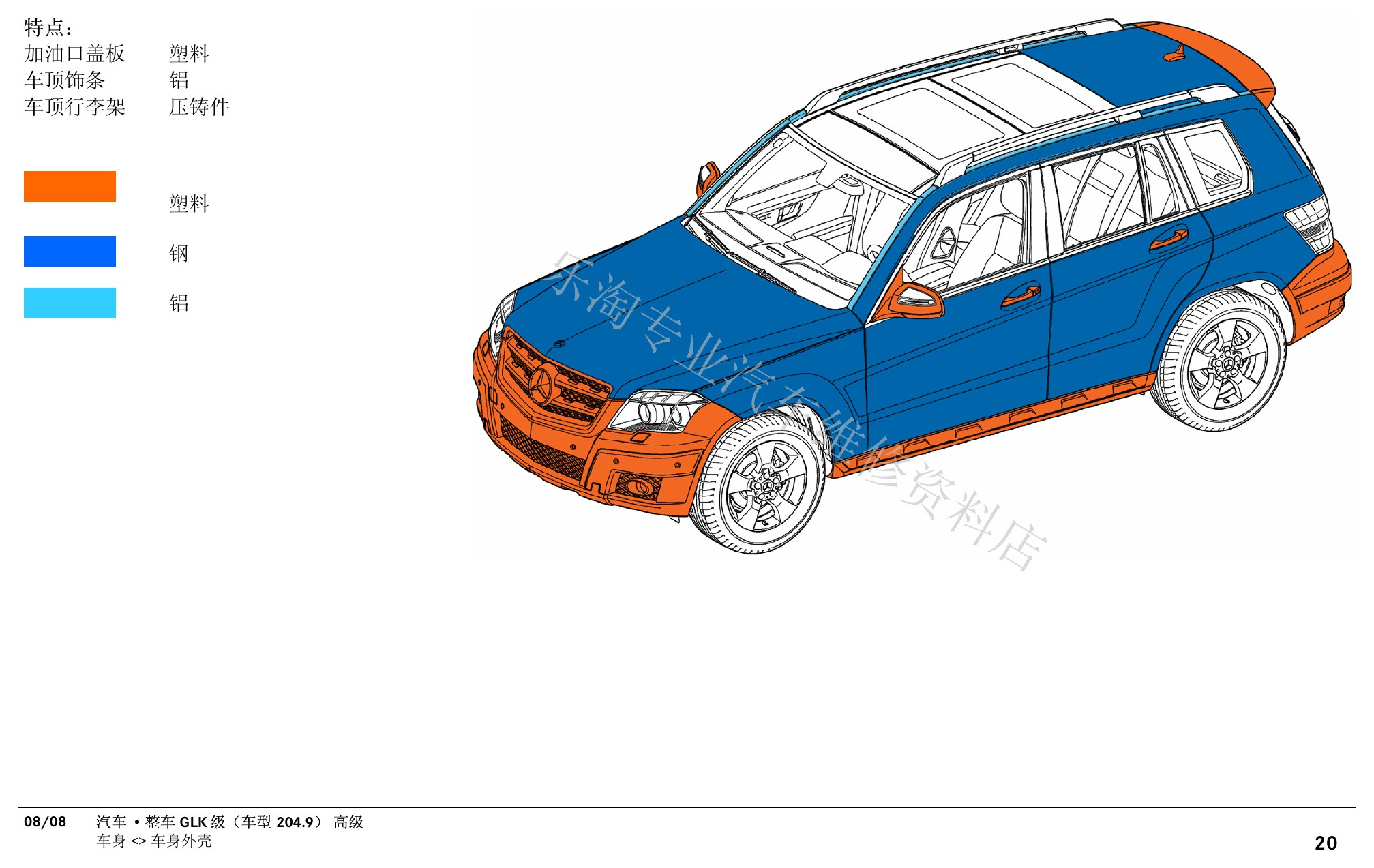

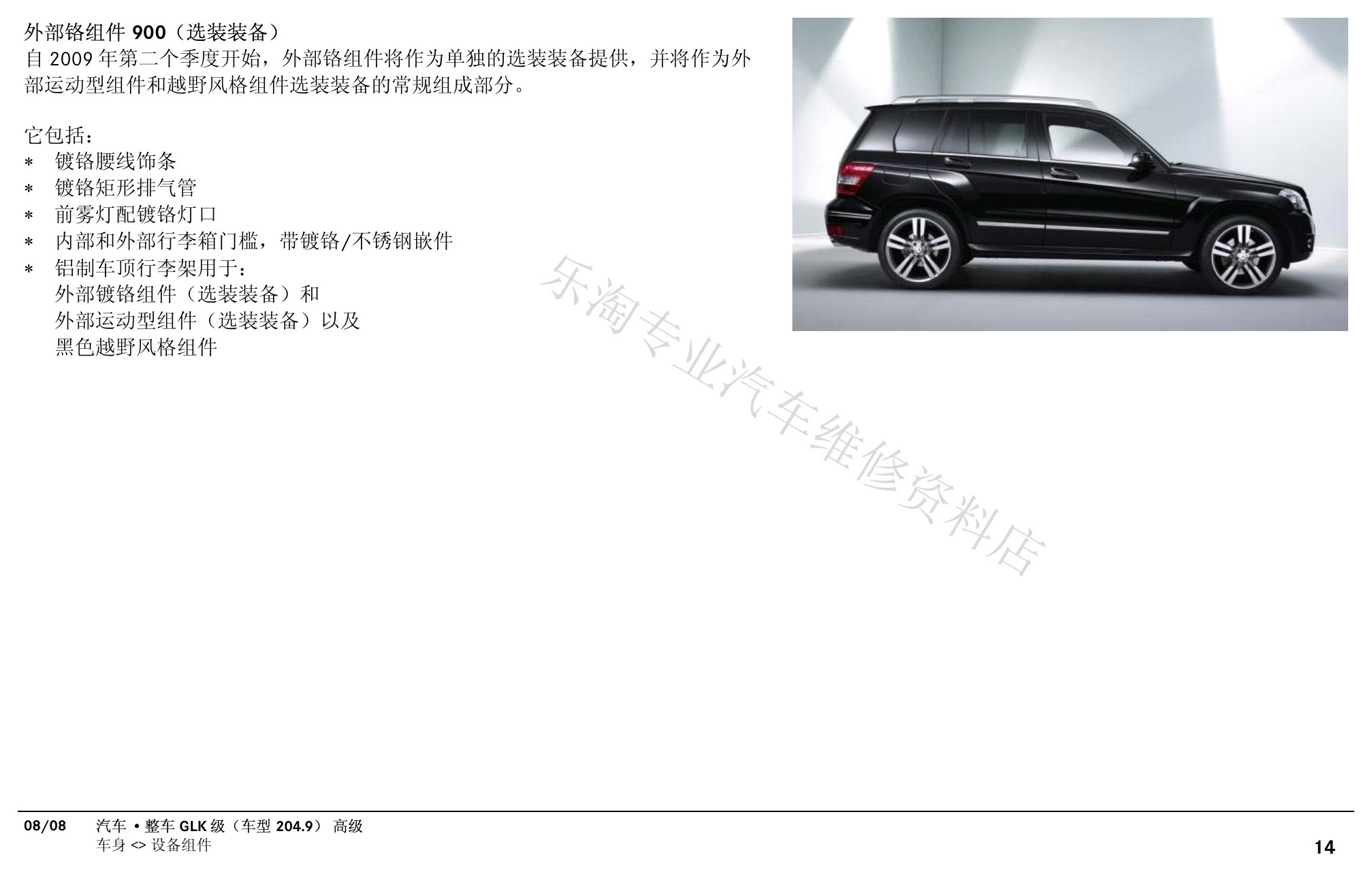

X204 GLK高级中文培训原第20页。

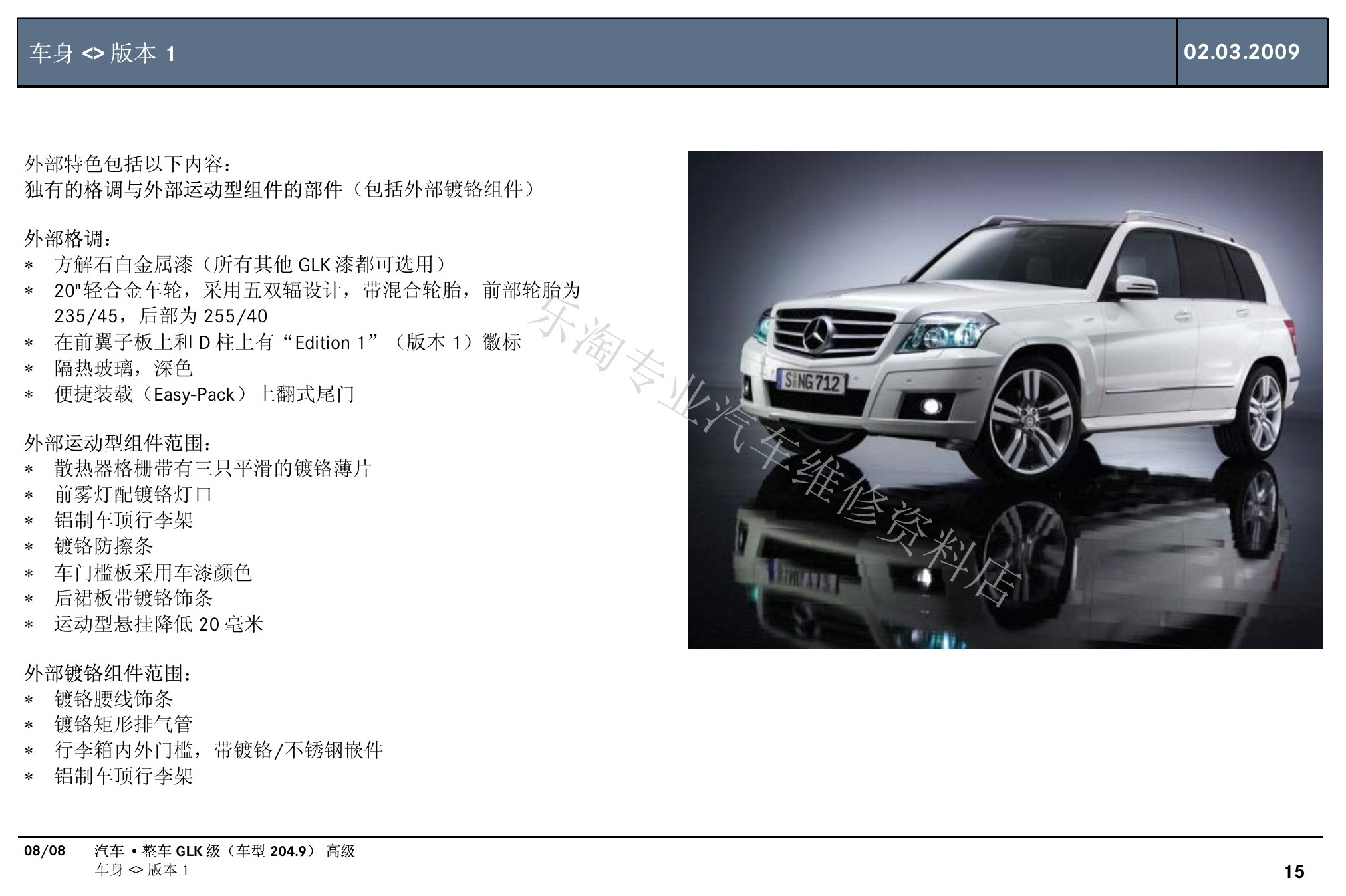

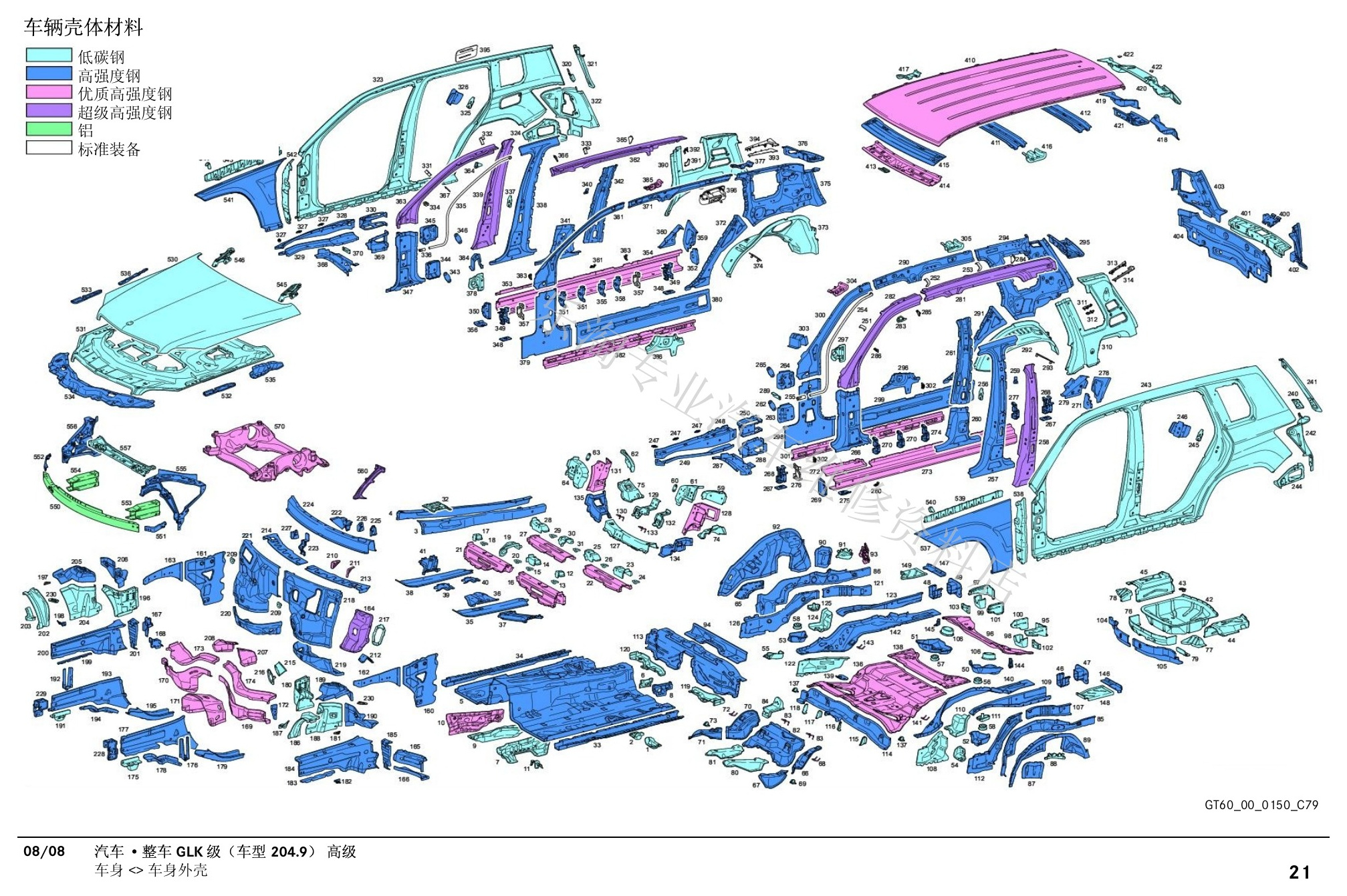

X204 GLK高级中文培训原第21页。

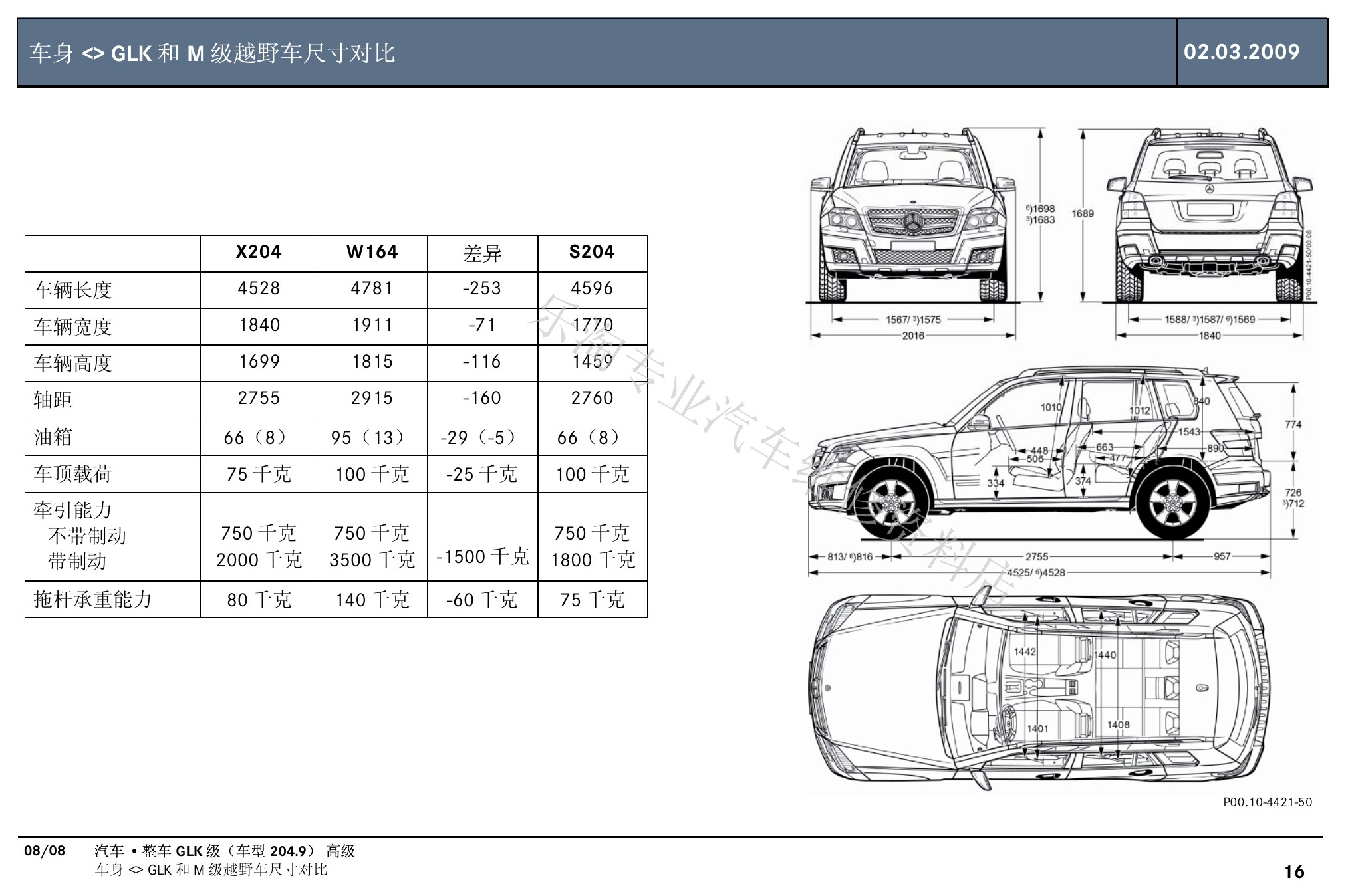

X204 GLK高级中文培训原第22页。

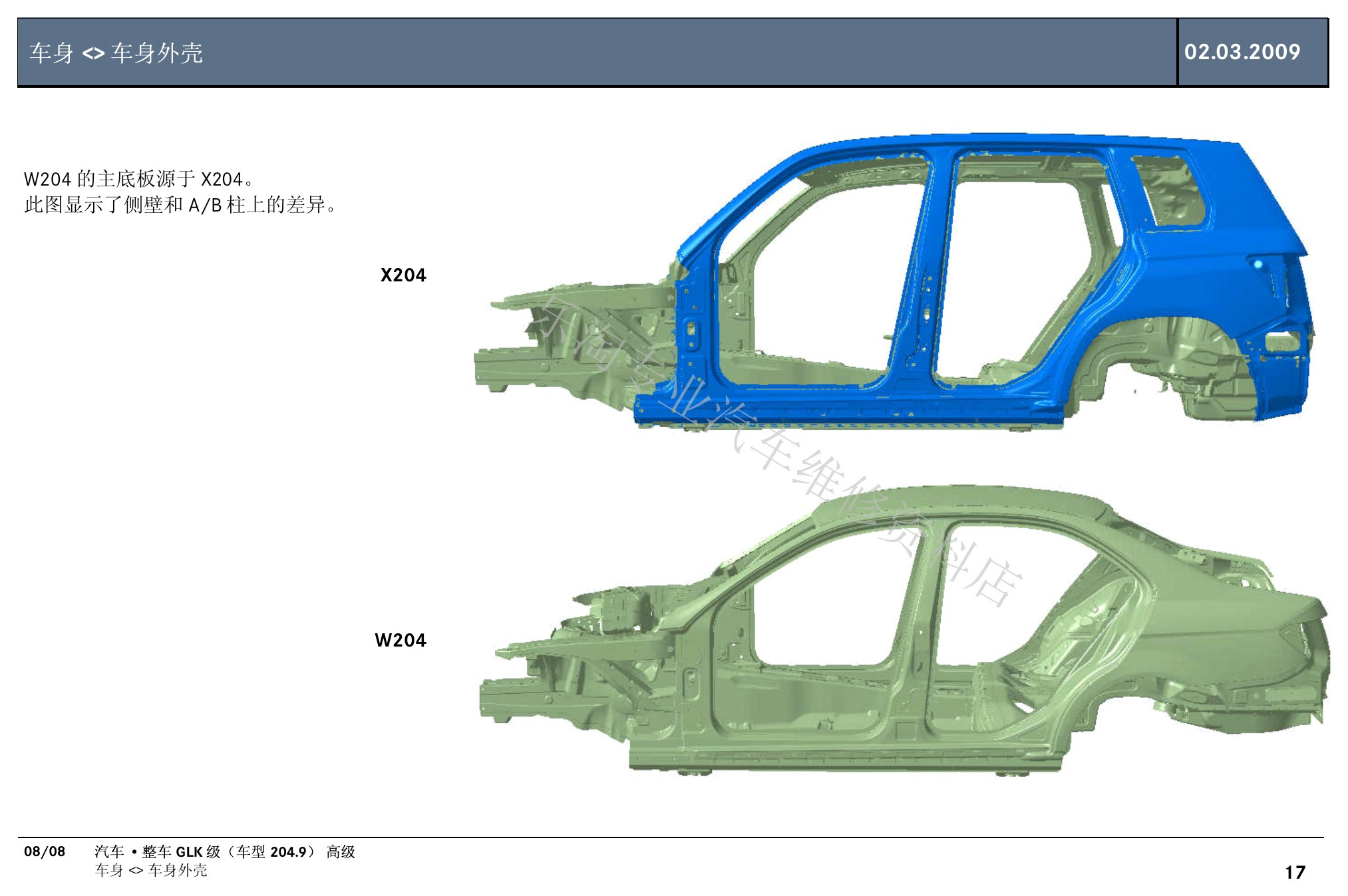

X204 GLK高级中文培训原第23页。

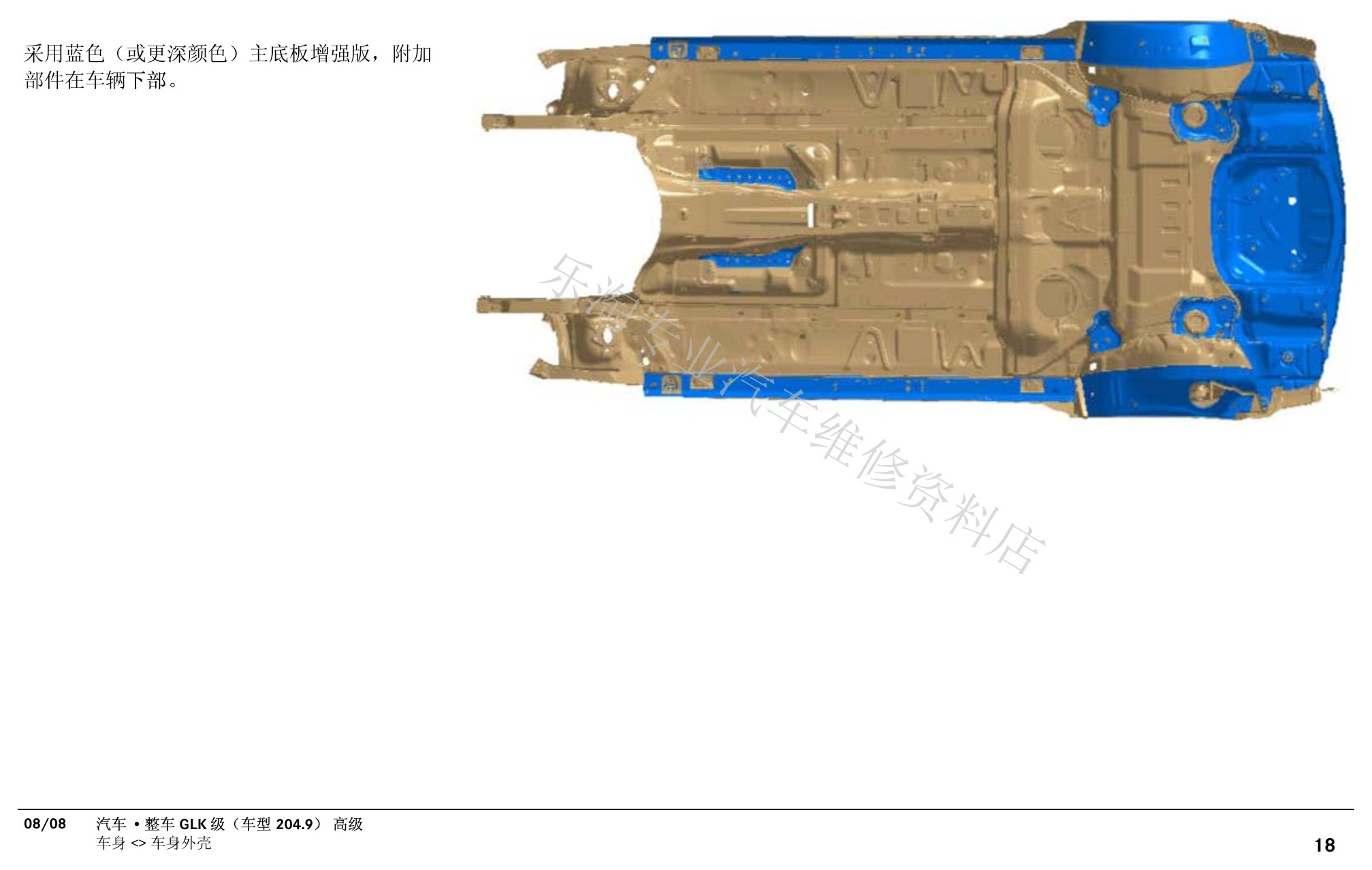

X204 GLK高级中文培训原第24页。
X204 GLK高级中文培训原第25页。

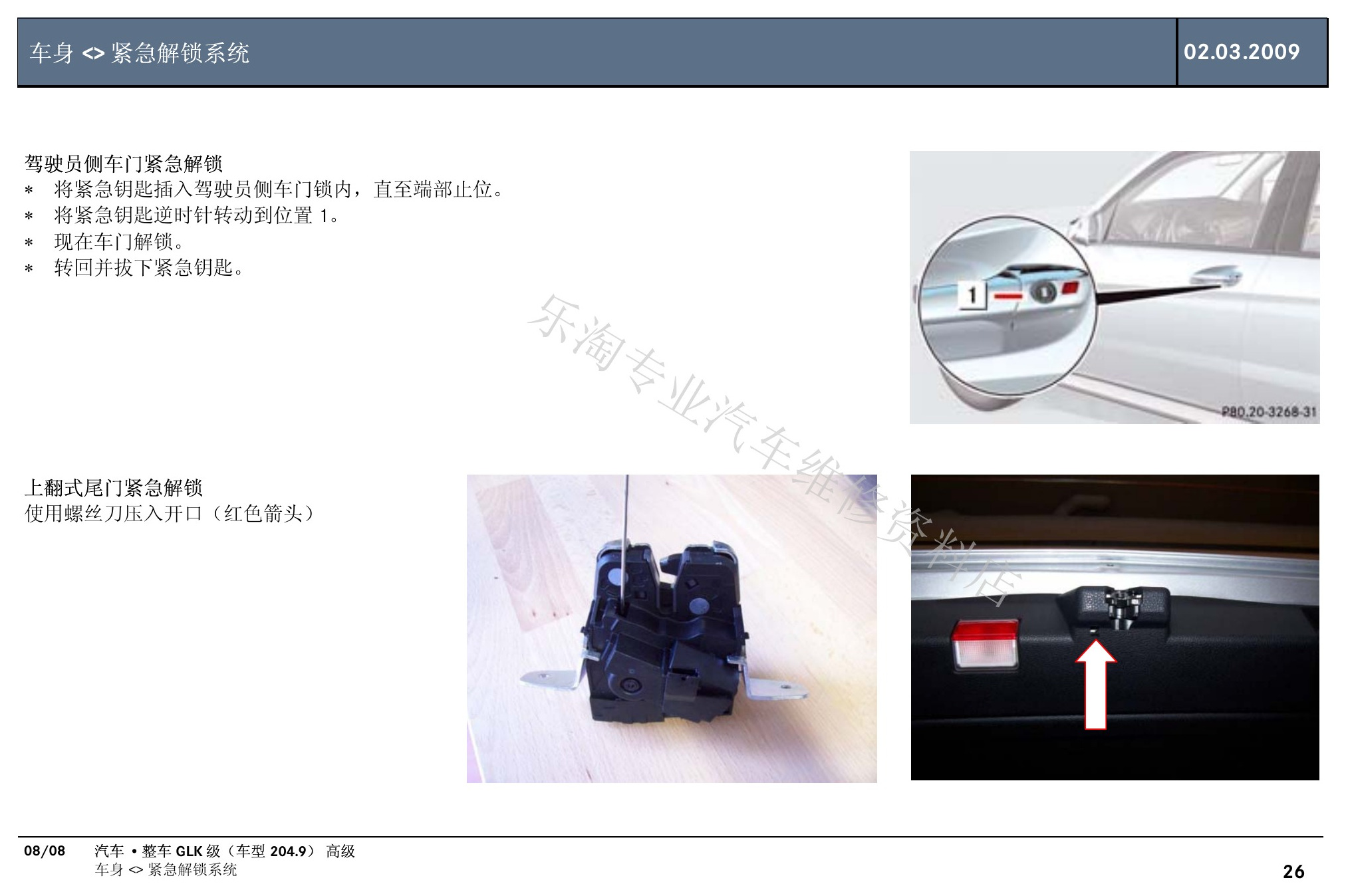

X204 GLK高级中文培训原第26页。

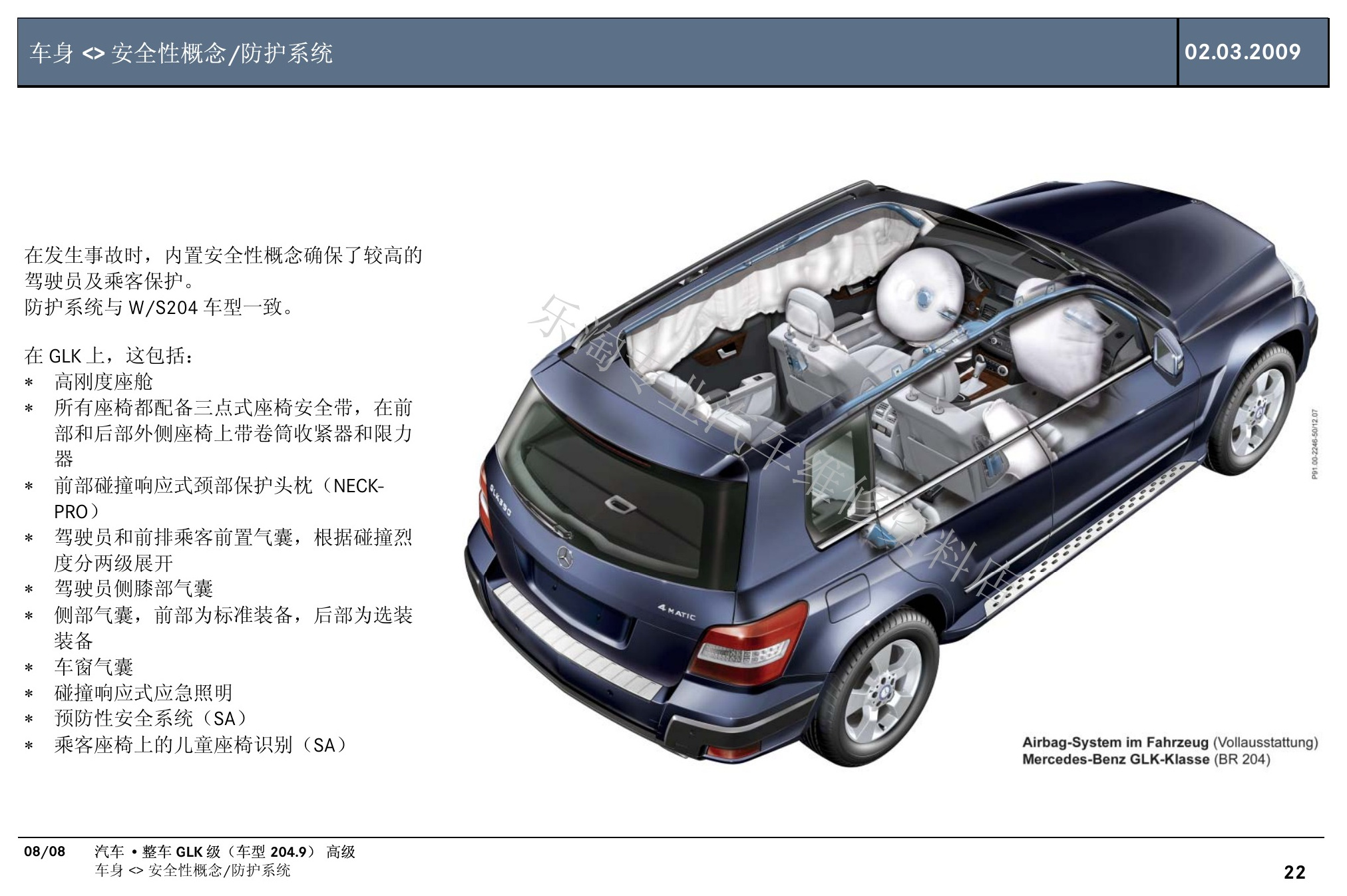

X204 GLK高级中文培训原第27页。
X204 GLK高级中文培训原第28页。

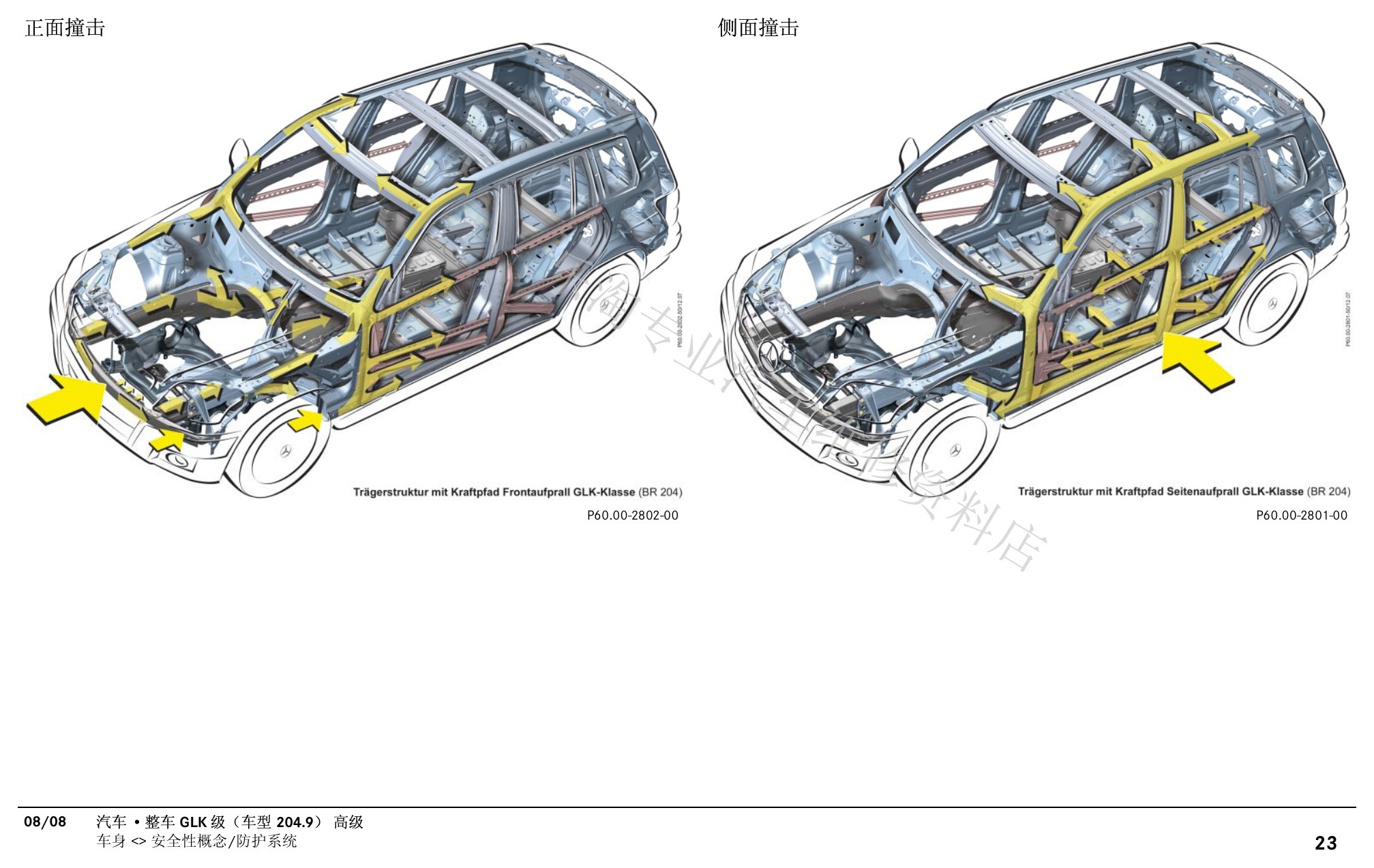

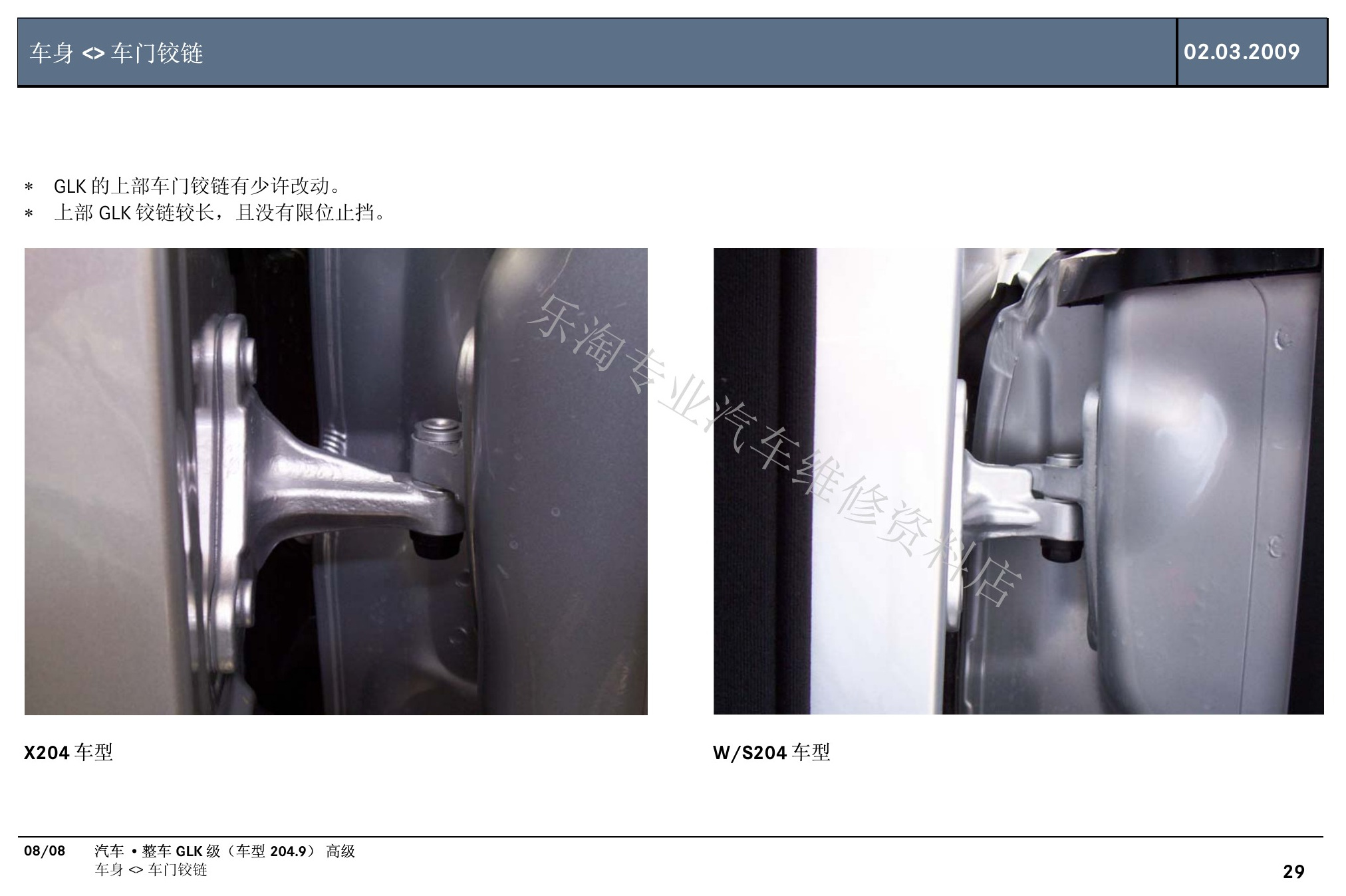

X204 GLK高级中文培训原第29页。

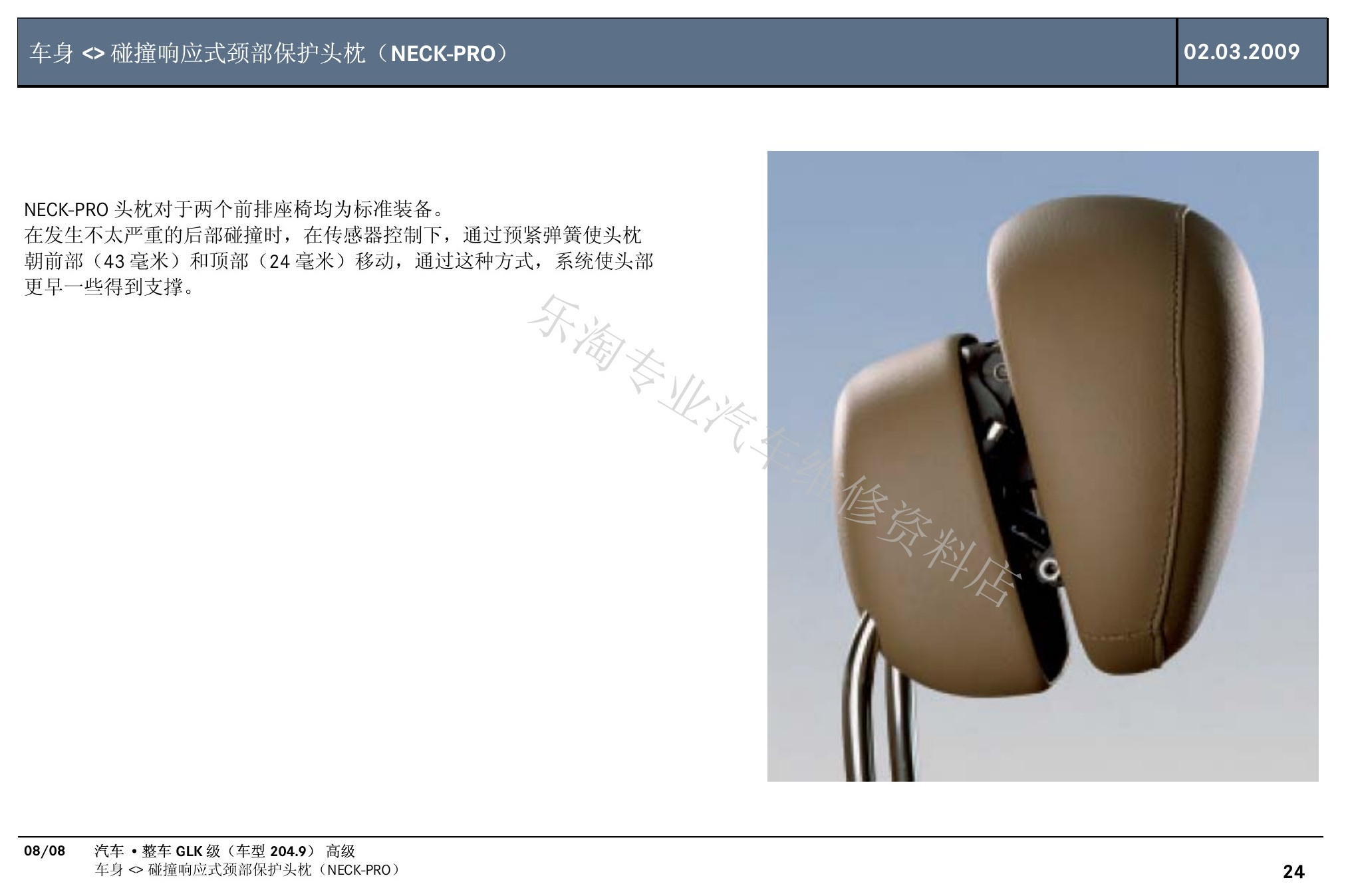

X204 GLK高级中文培训原第30页。

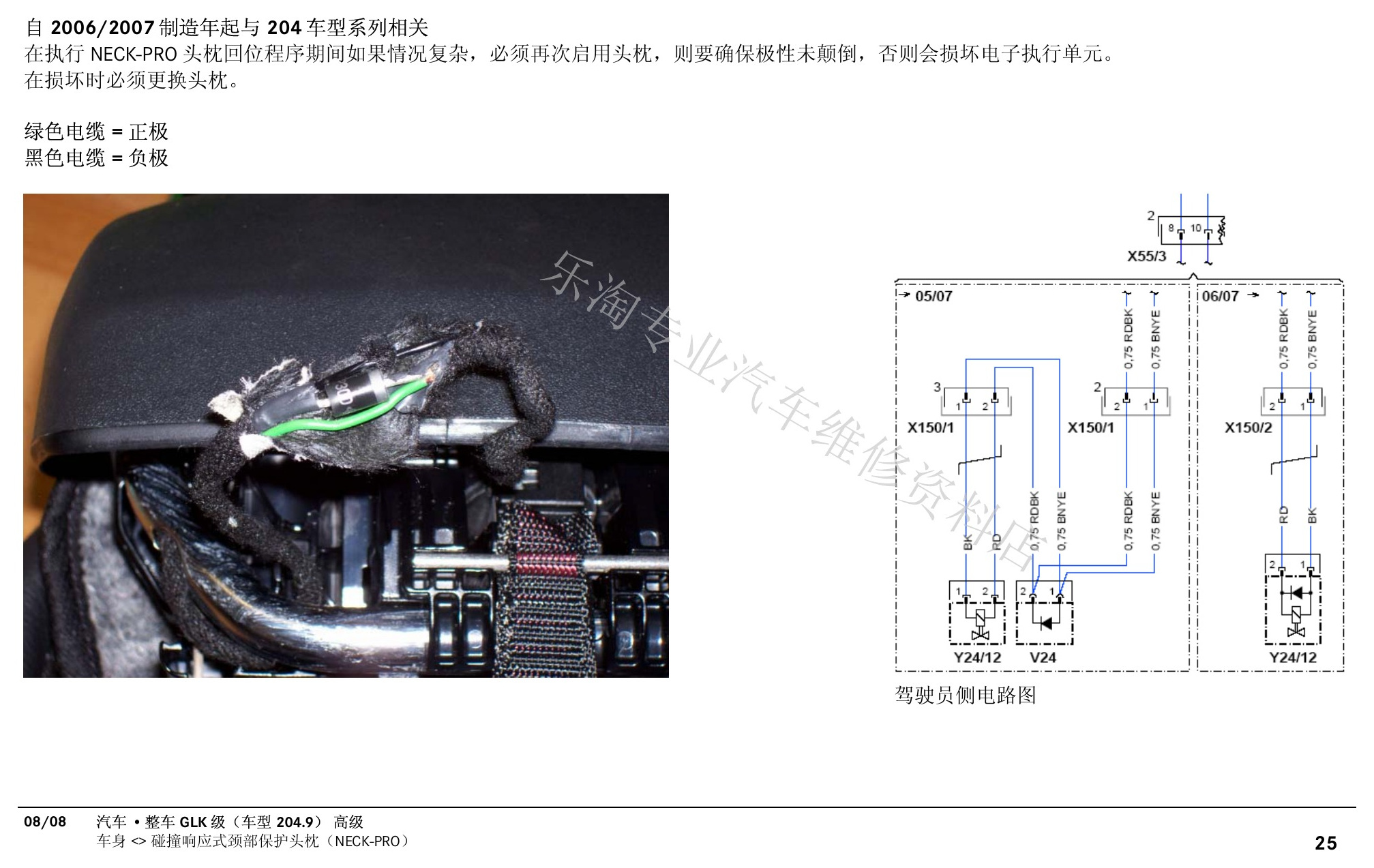

X204 GLK高级中文培训原第31页。
X204 GLK高级中文培训原第32页。

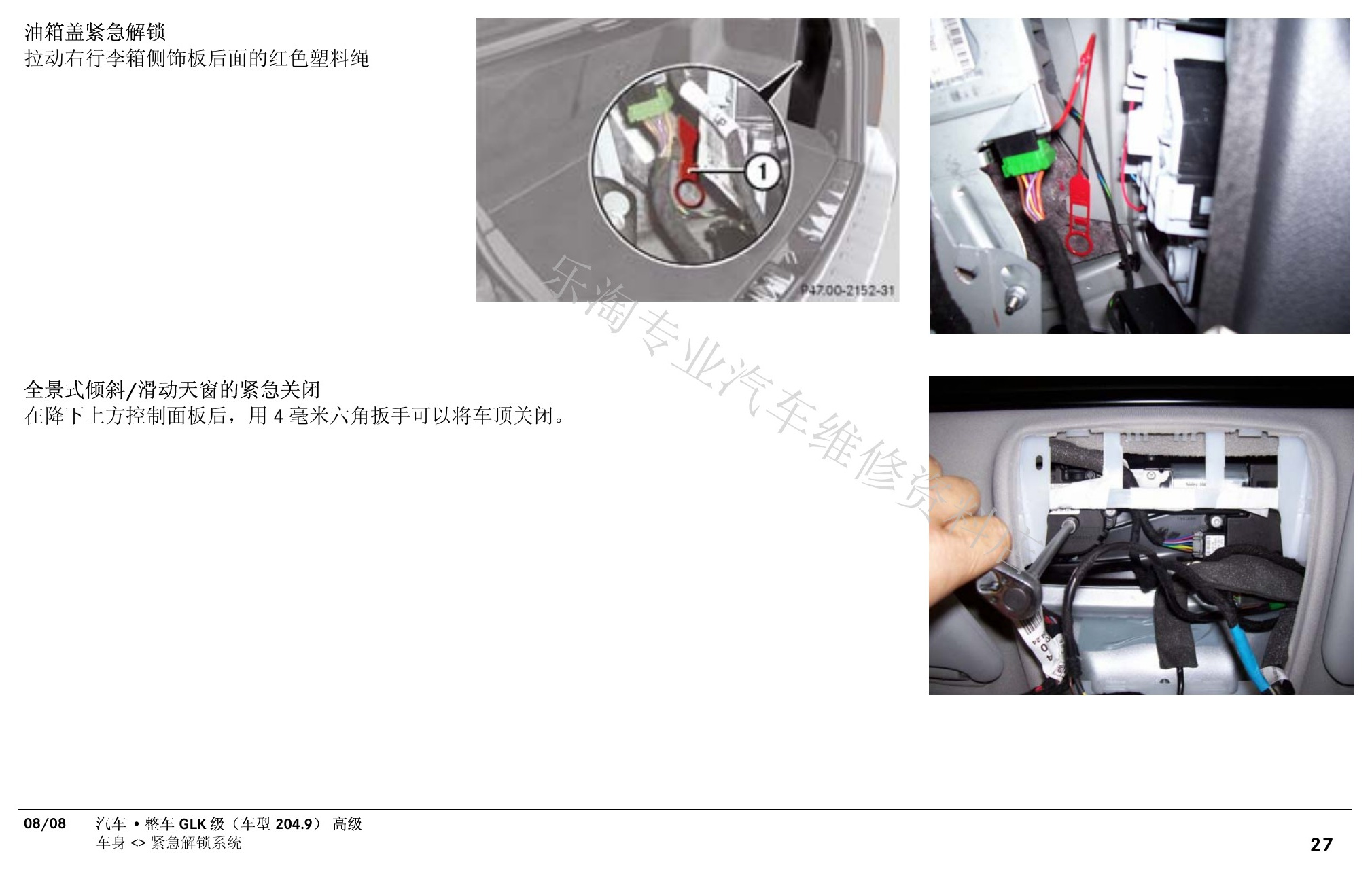

X204 GLK高级中文培训原第33页。

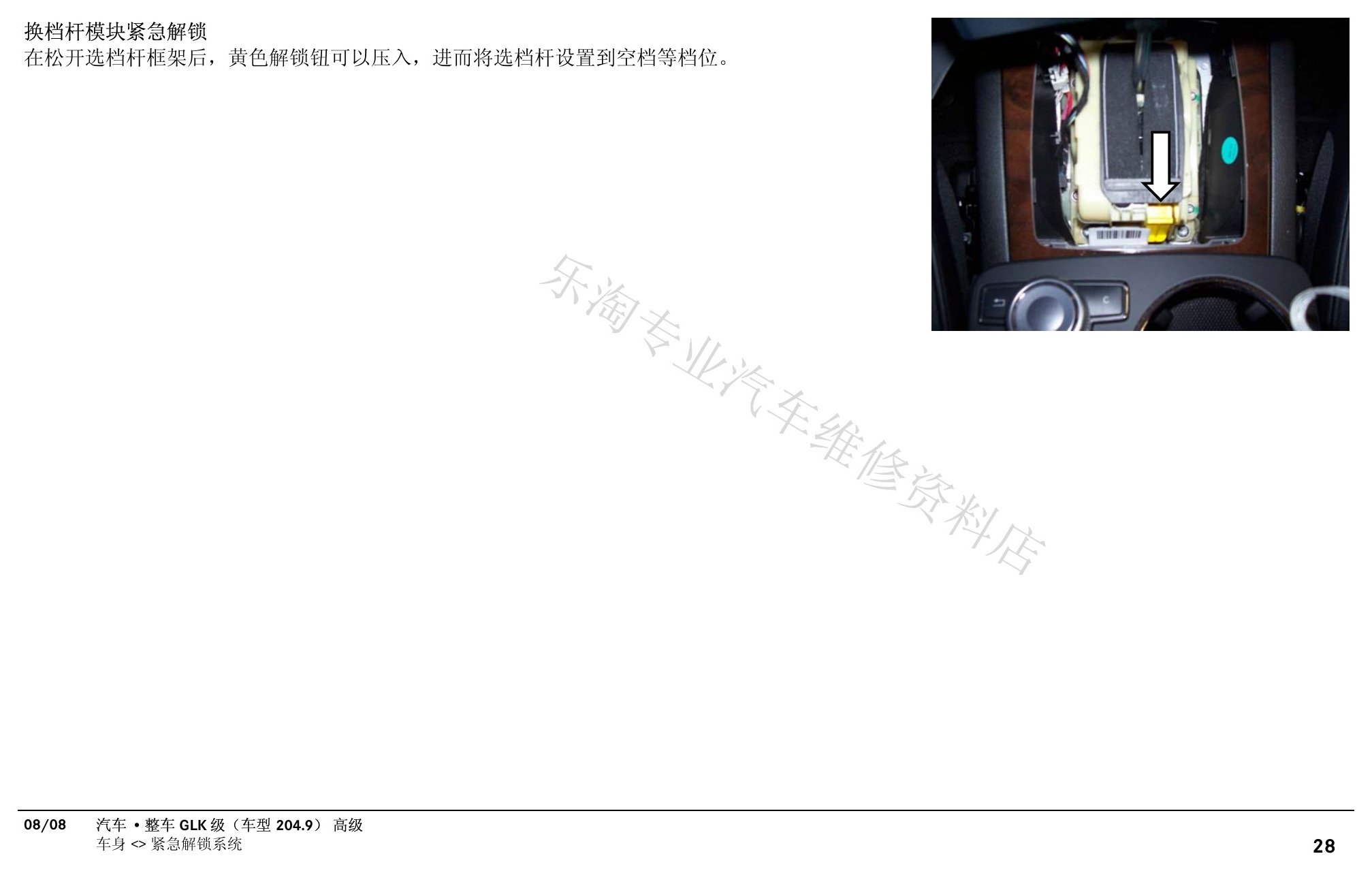

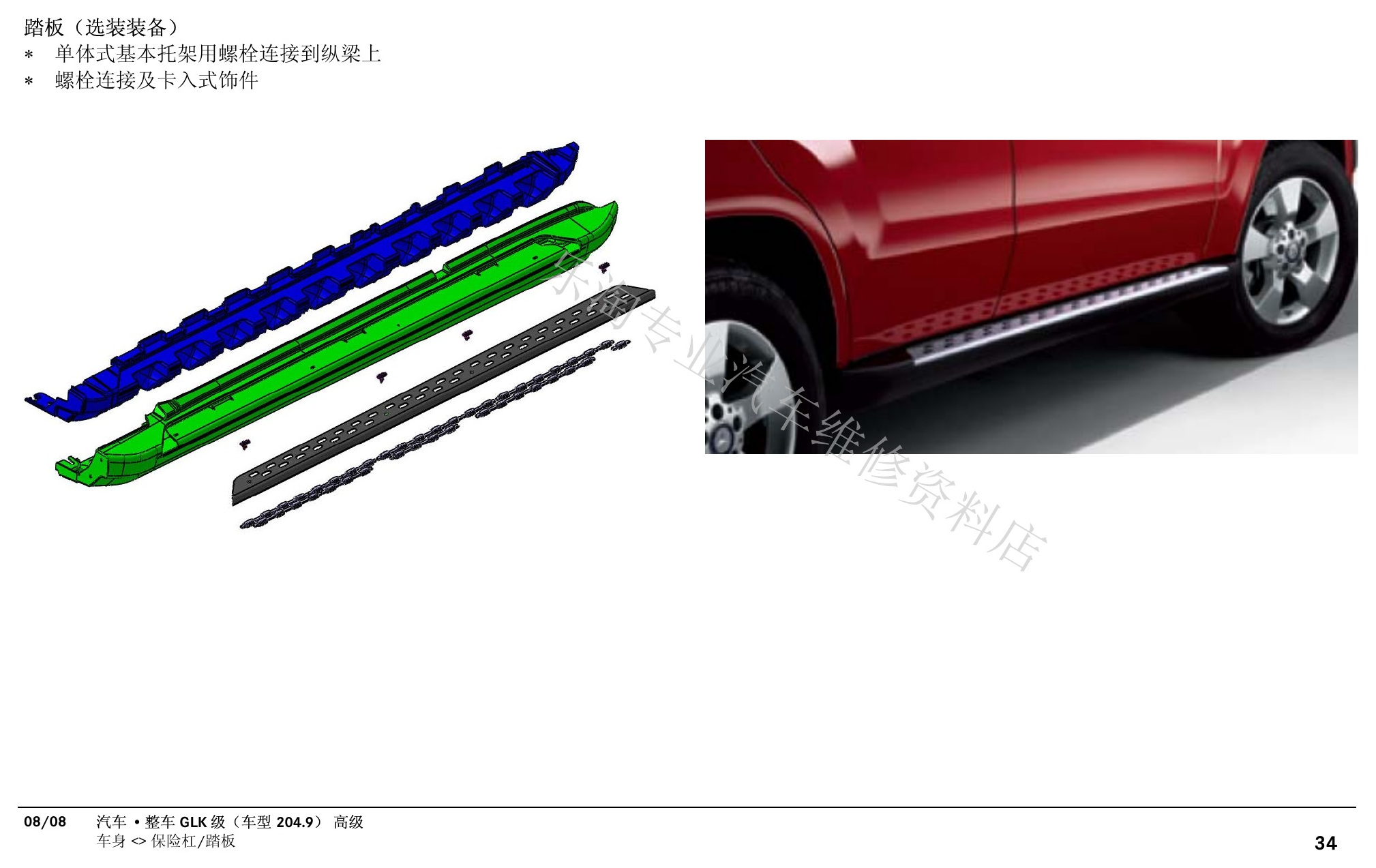

X204 GLK高级中文培训原第34页。
X204 GLK高级中文培训原第35页。

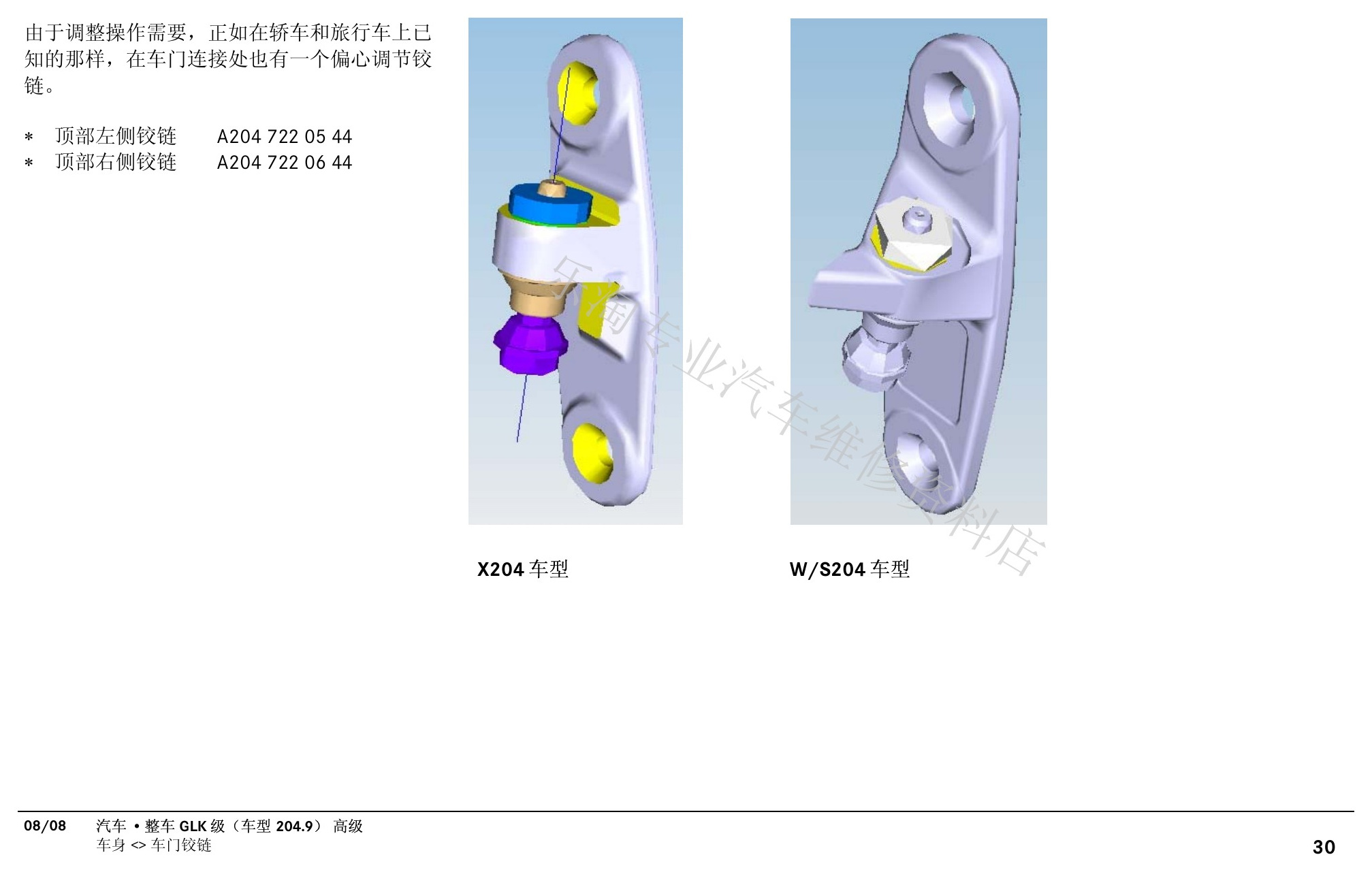

X204 GLK高级中文培训原第36页。

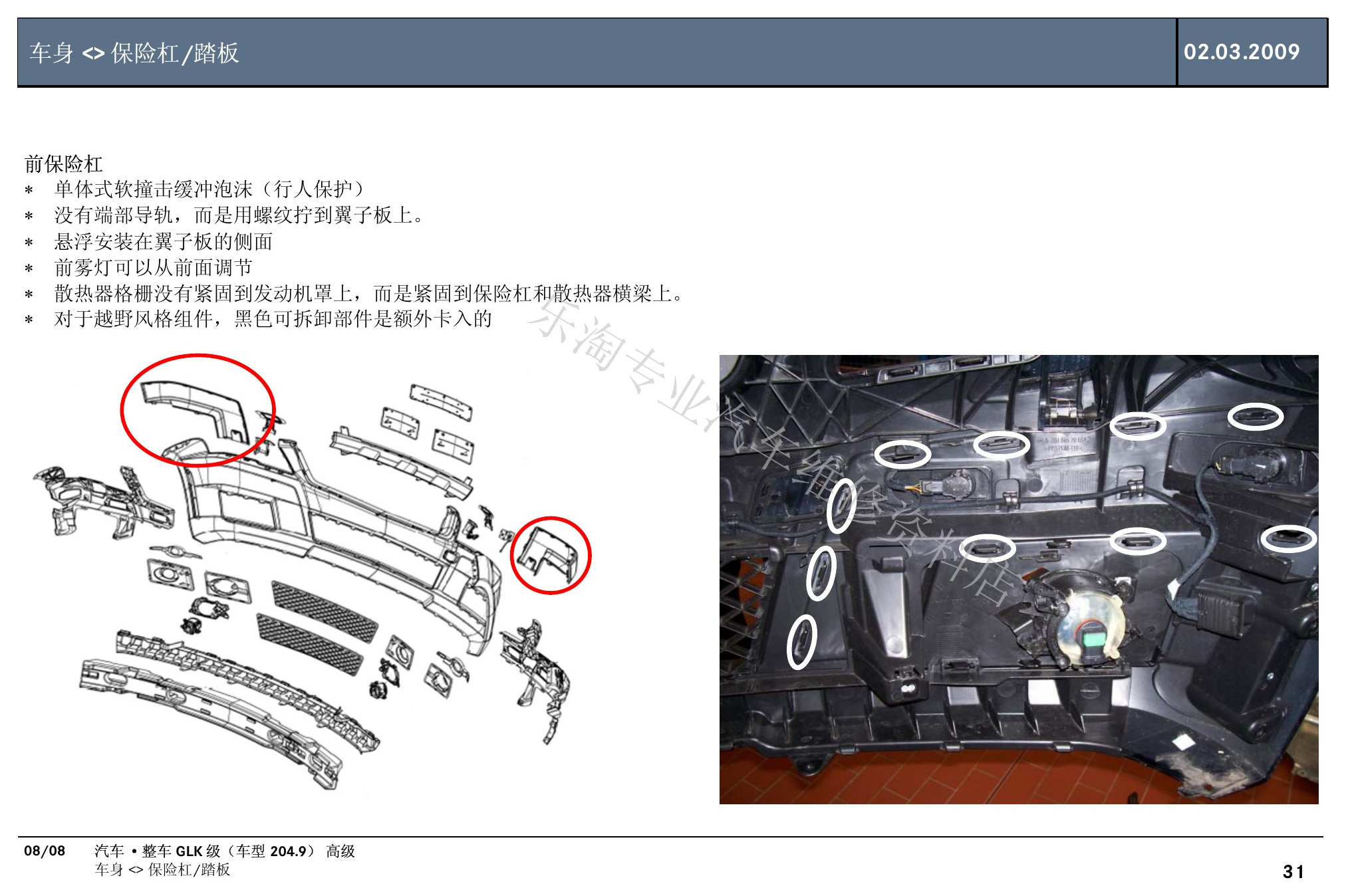

X204 GLK高级中文培训原第37页。
X204 GLK高级中文培训原第38页。

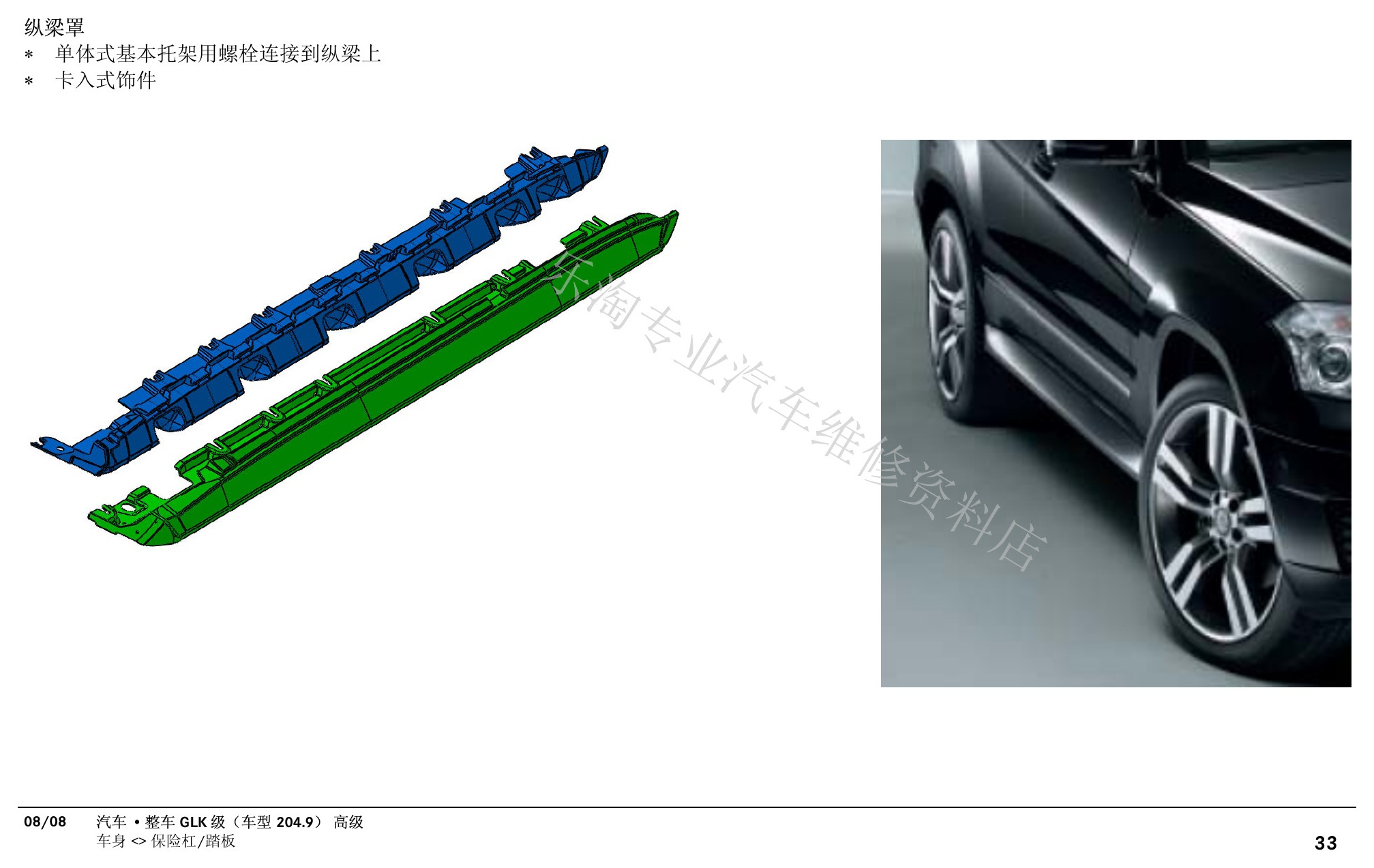

X204 GLK高级中文培训原第39页。
X204 GLK高级中文培训原第40页。

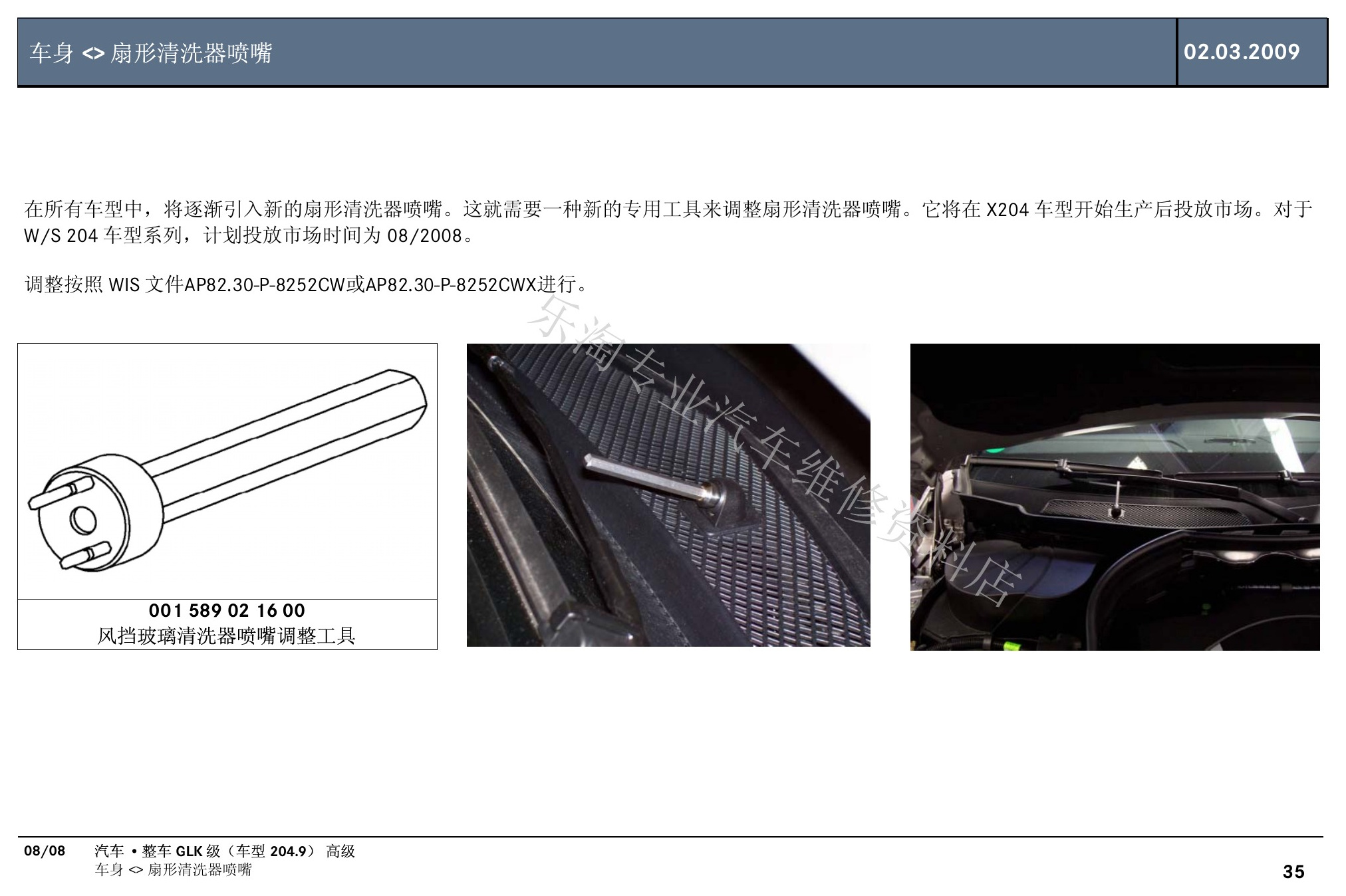

X204 GLK高级中文培训原第41页。

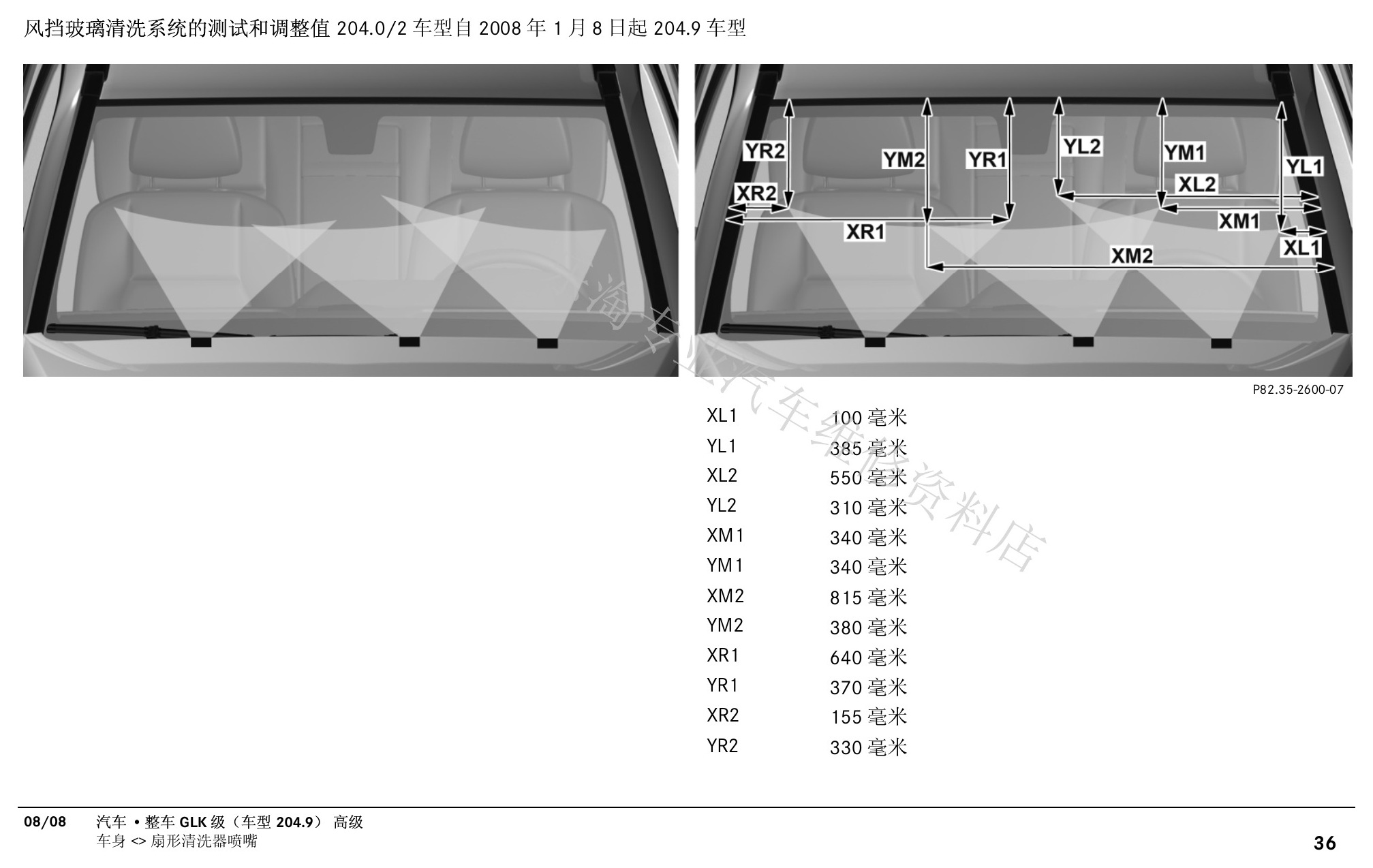

X204 GLK高级中文培训原第42页。

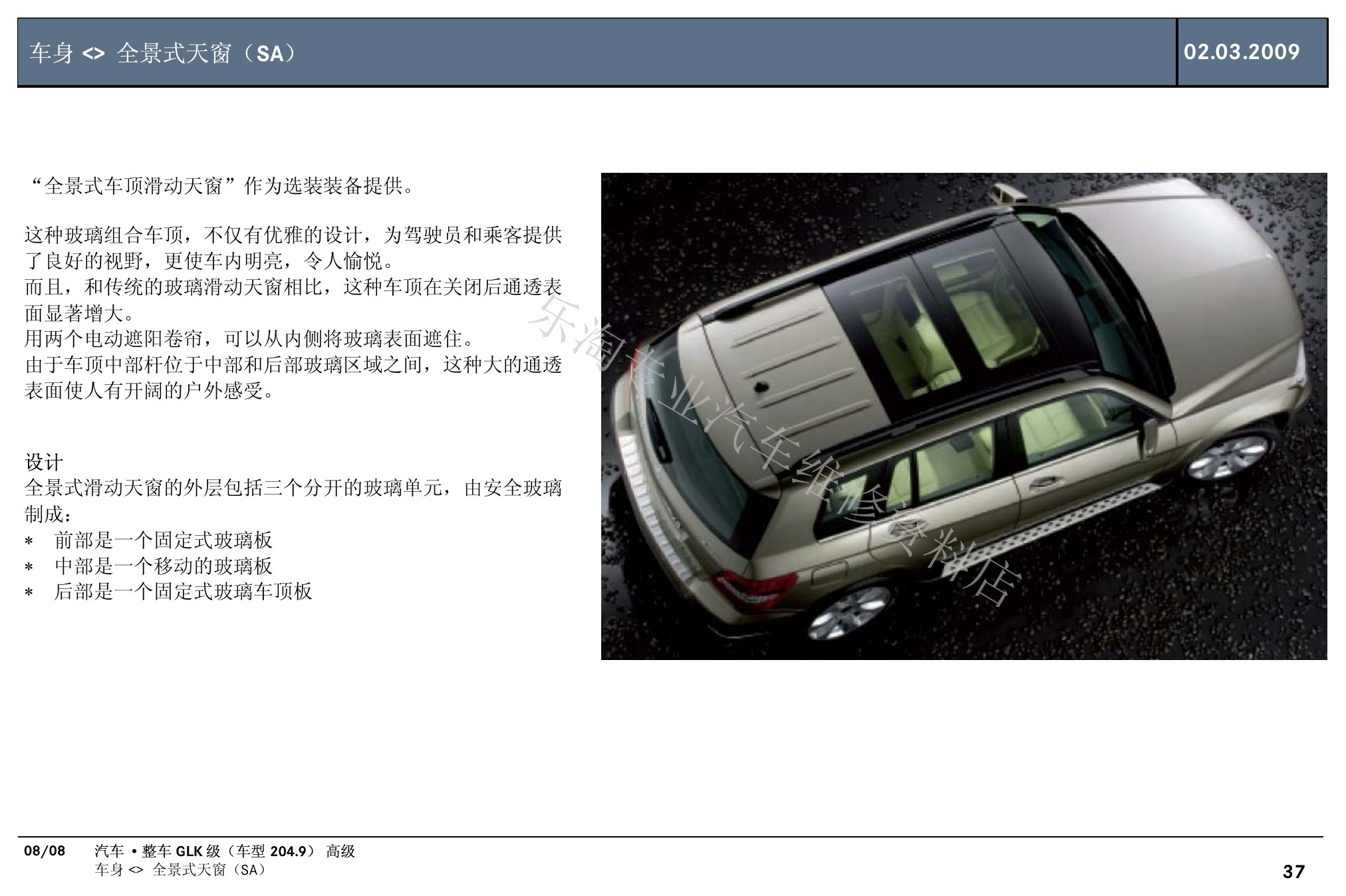

X204 GLK高级中文培训原第43页。

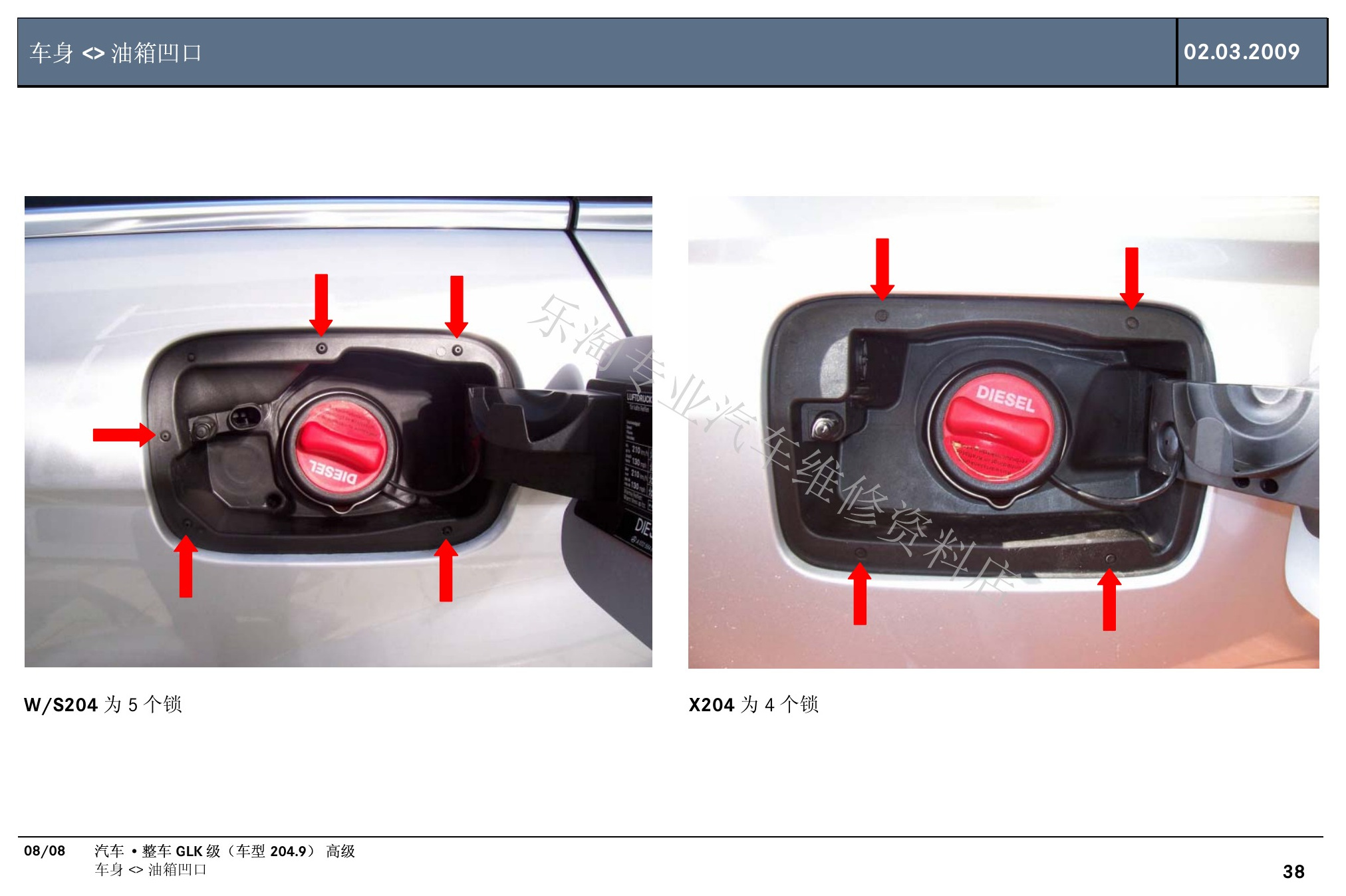

X204 GLK高级中文培训原第44页。

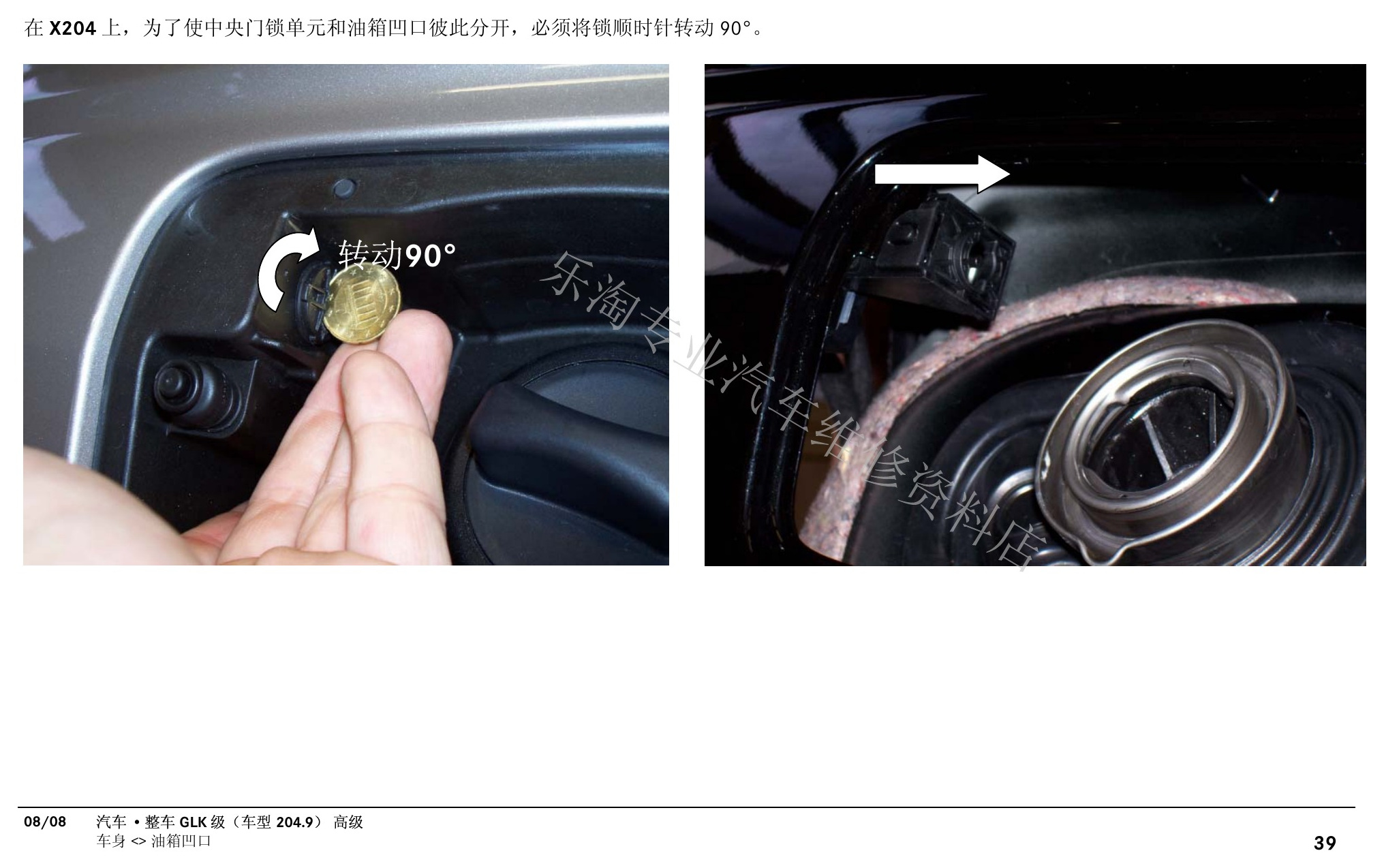

X204 GLK高级中文培训原第45页。

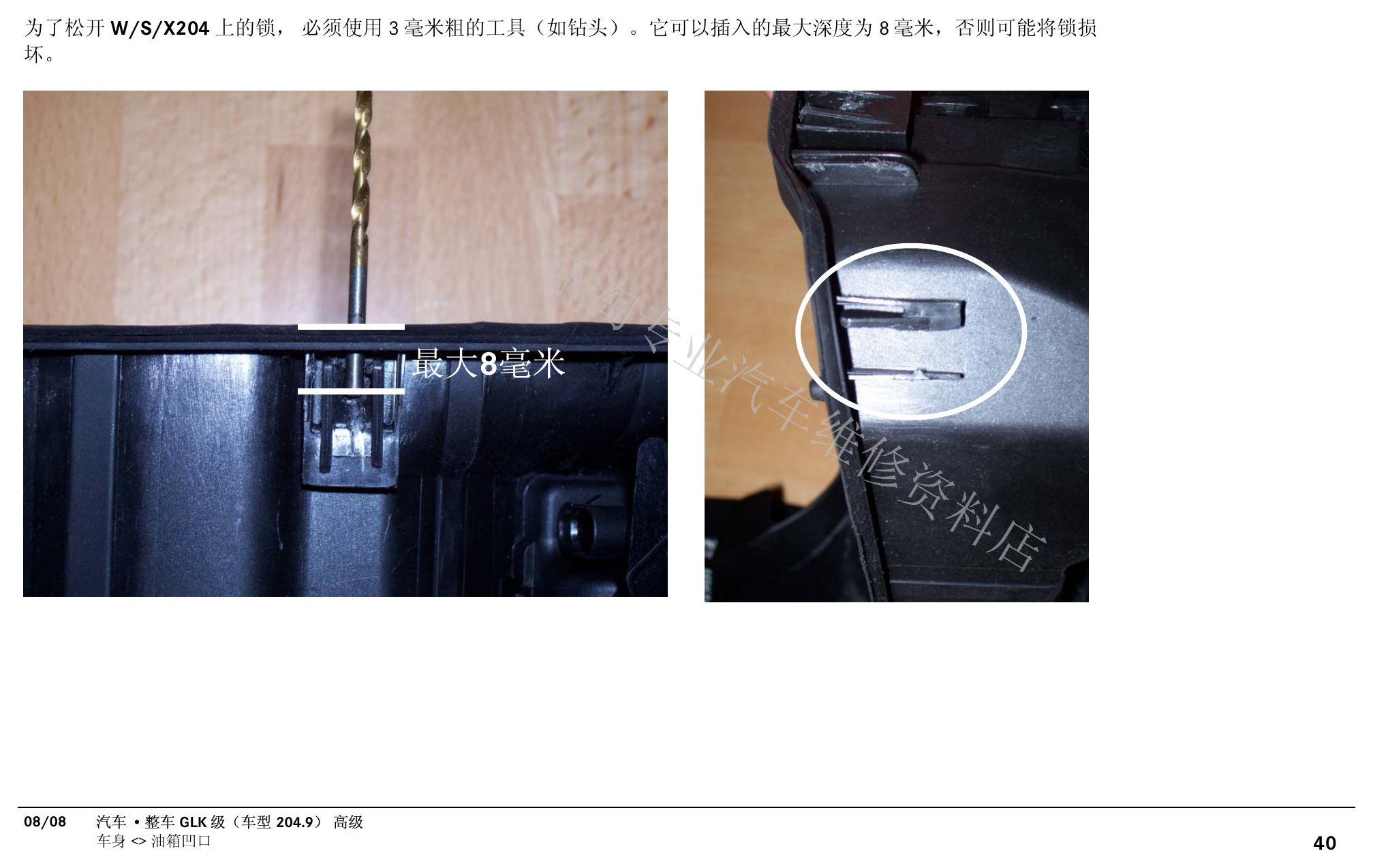

X204 GLK高级中文培训原第46页。

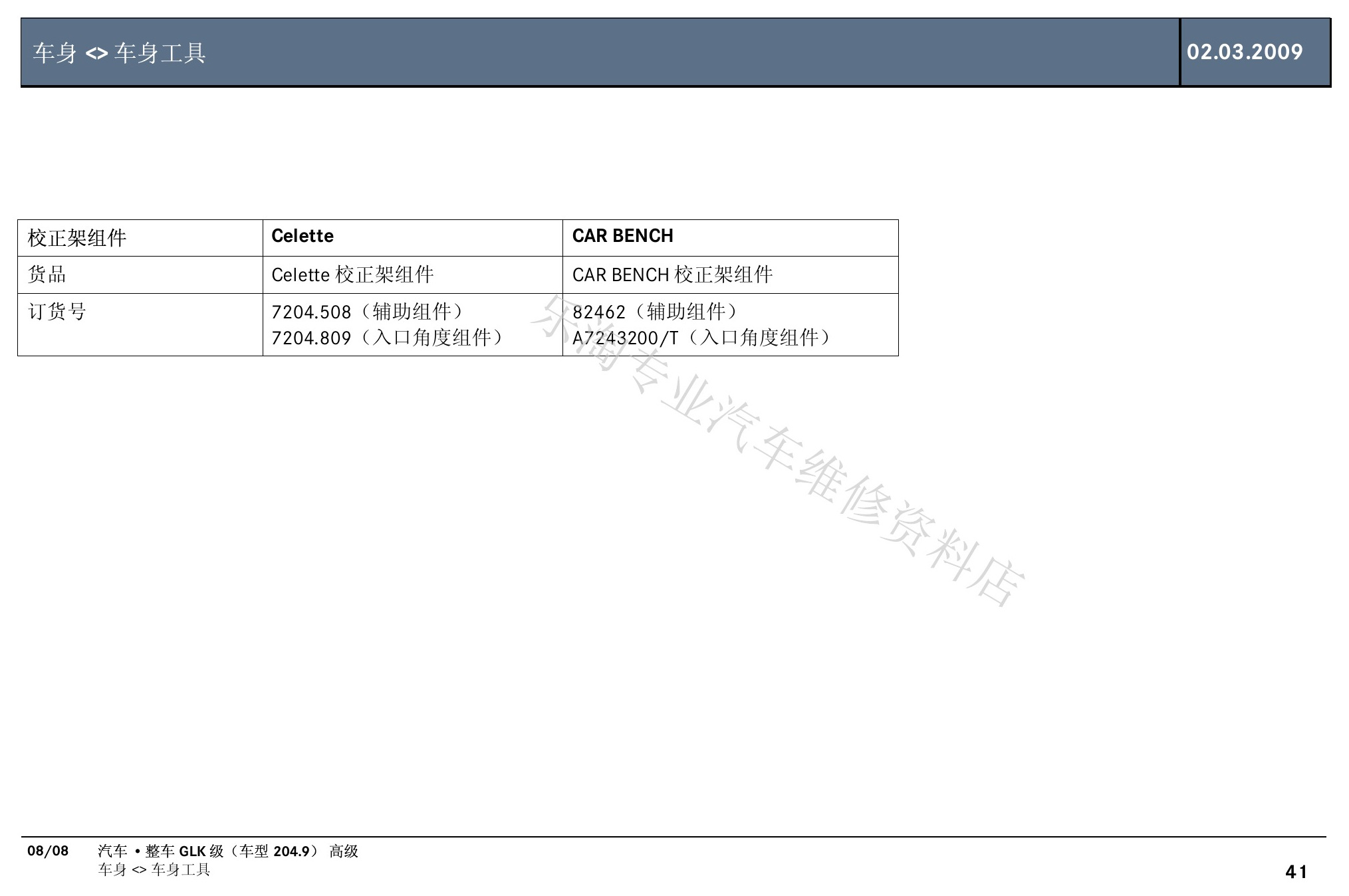

X204 GLK高级中文培训原第47页。

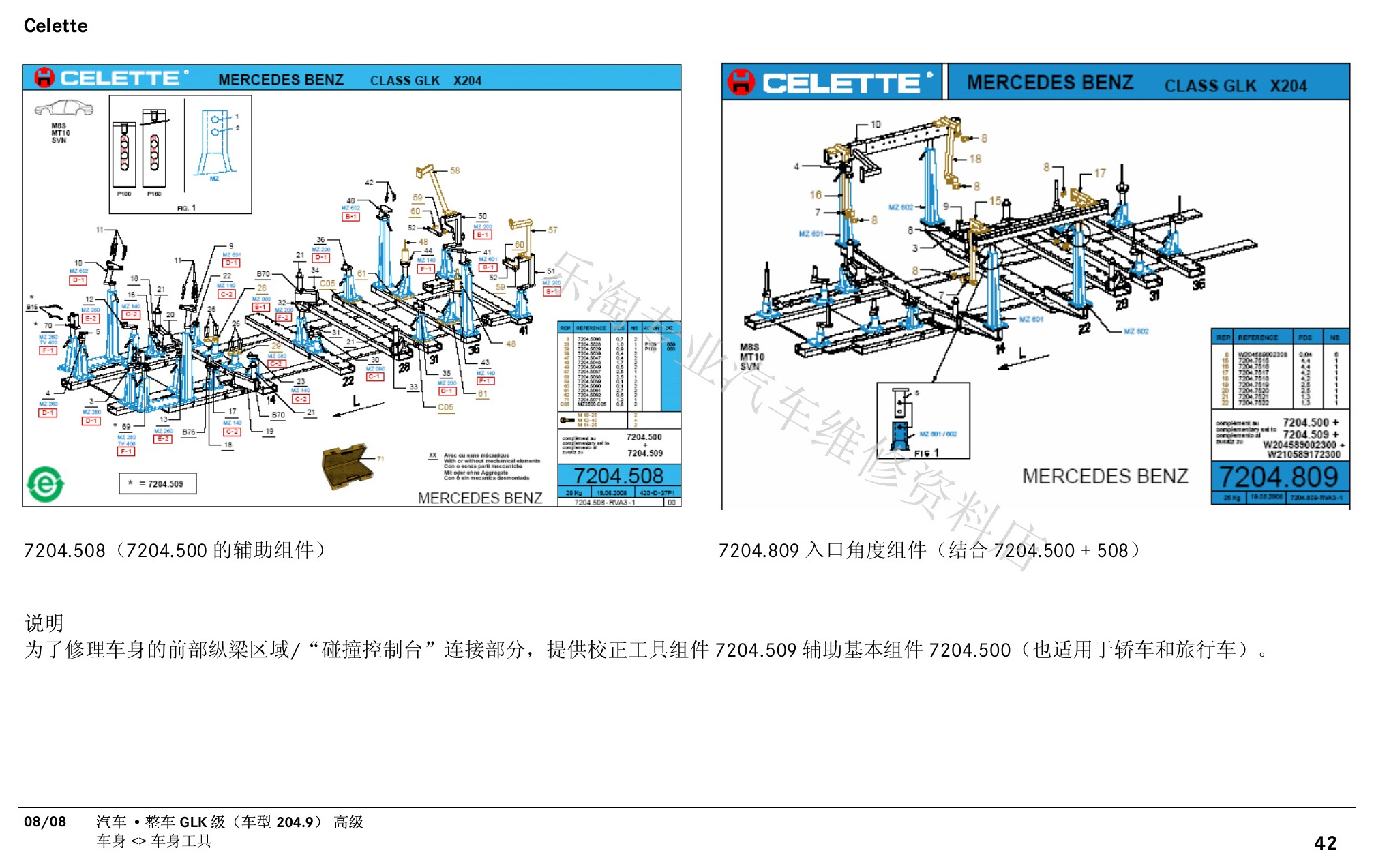

X204 GLK高级中文培训原第48页。

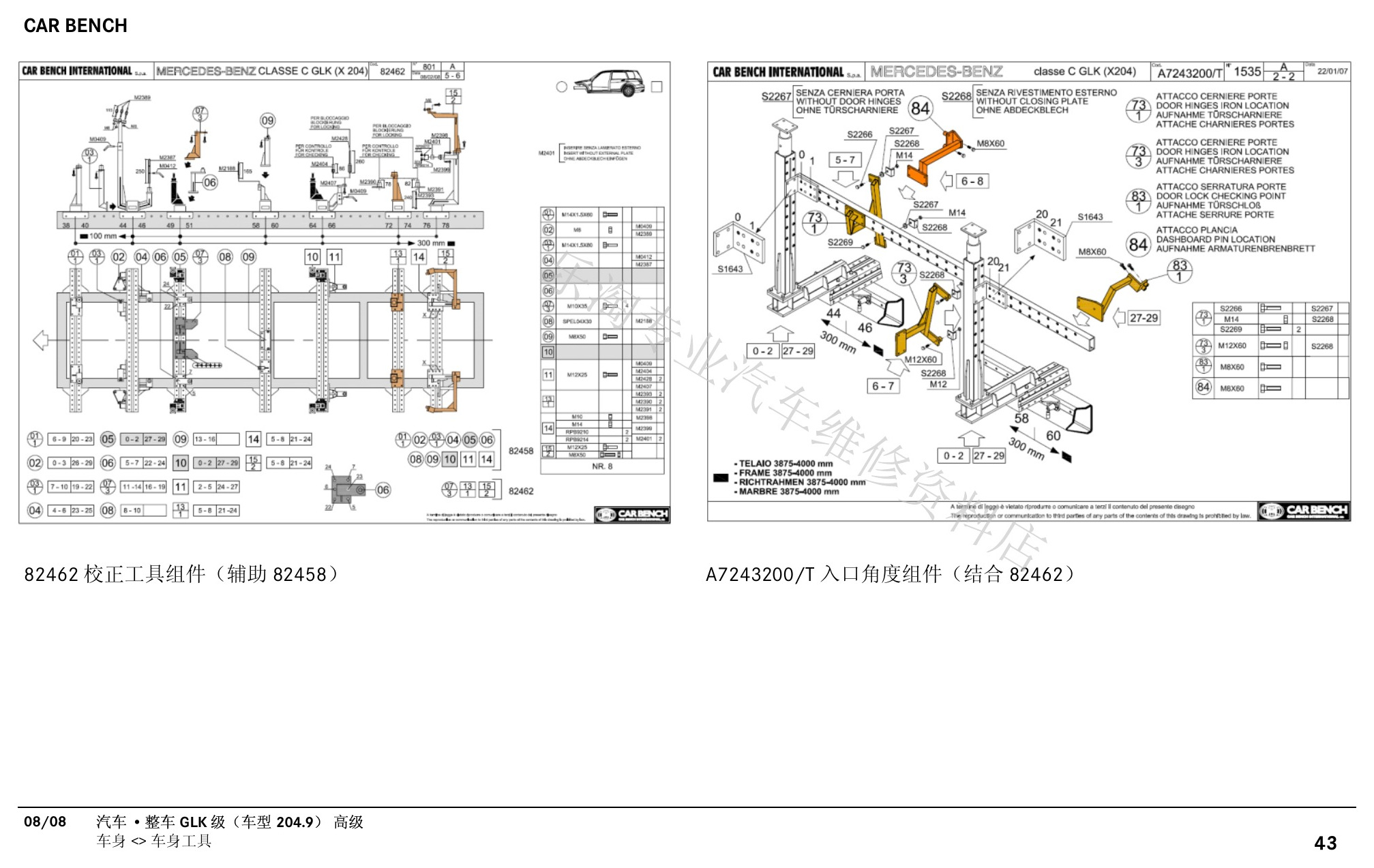

X204 GLK高级中文培训原第49页。

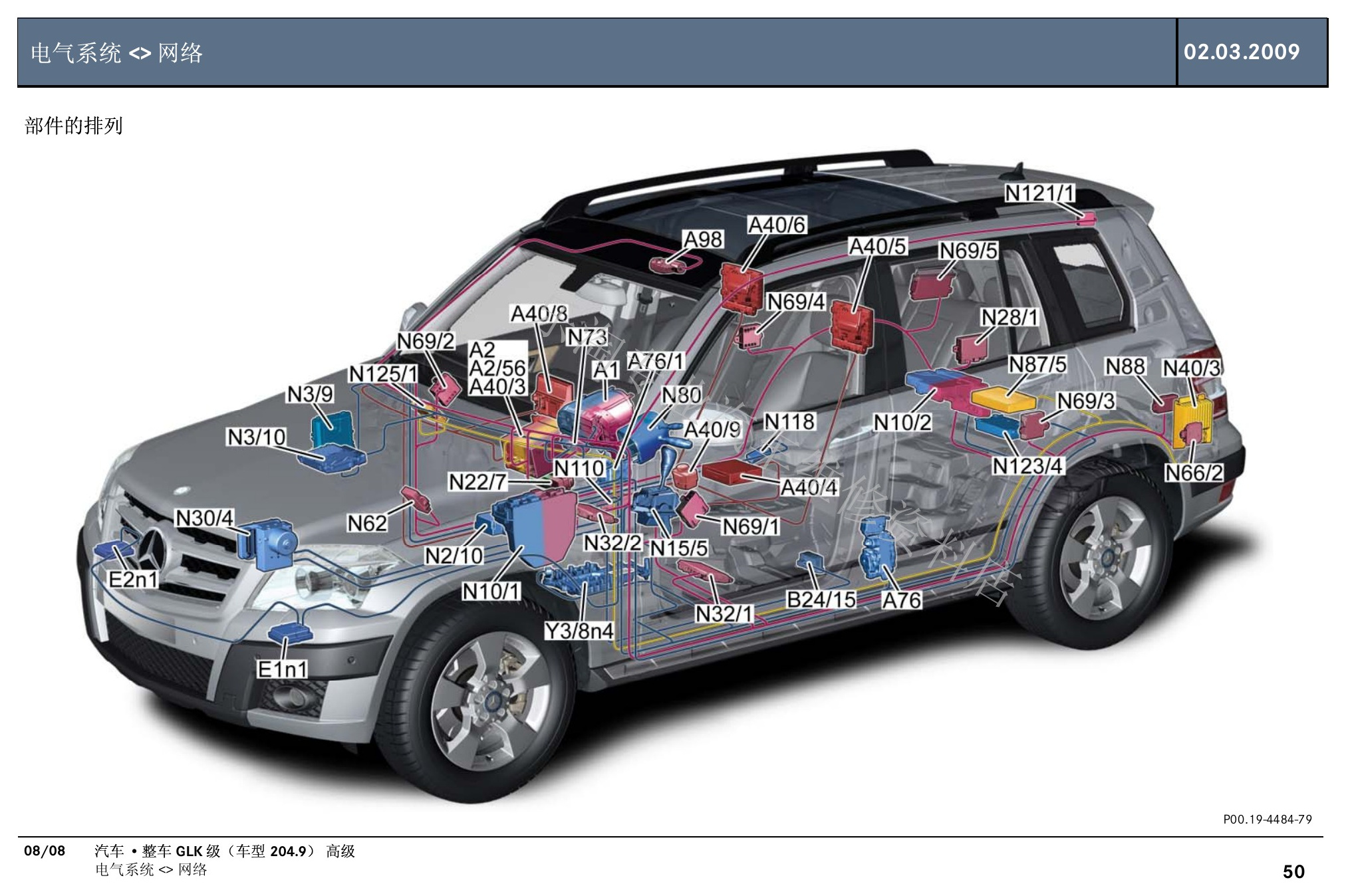

X204 GLK高级中文培训原第50页。
X204 GLK高级中文培训原第51页。
X204 GLK高级中文培训原第52页。

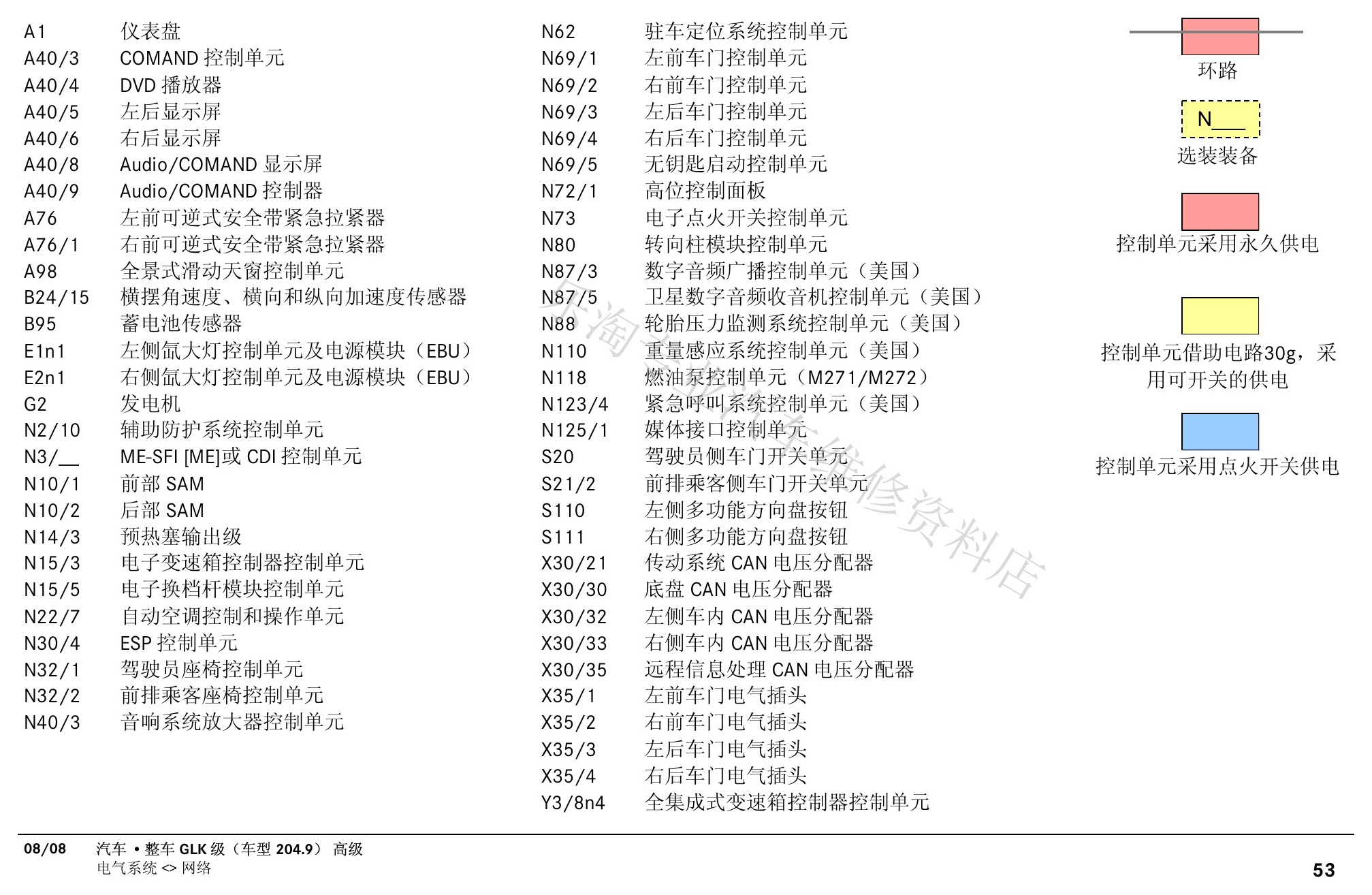

X204 GLK高级中文培训原第53页。

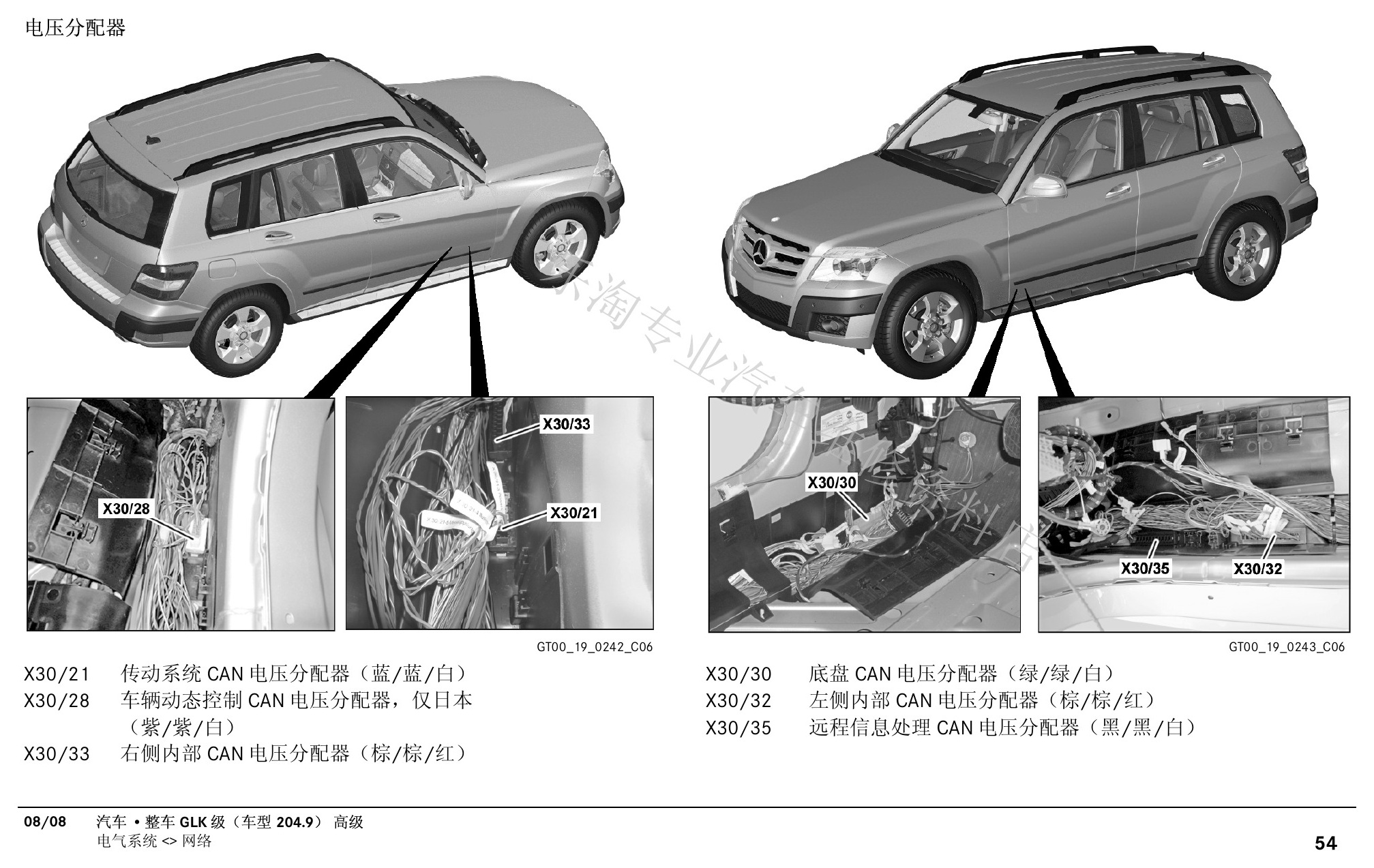

X204 GLK高级中文培训原第54页。

三、电气系统、远程信息处理与实习

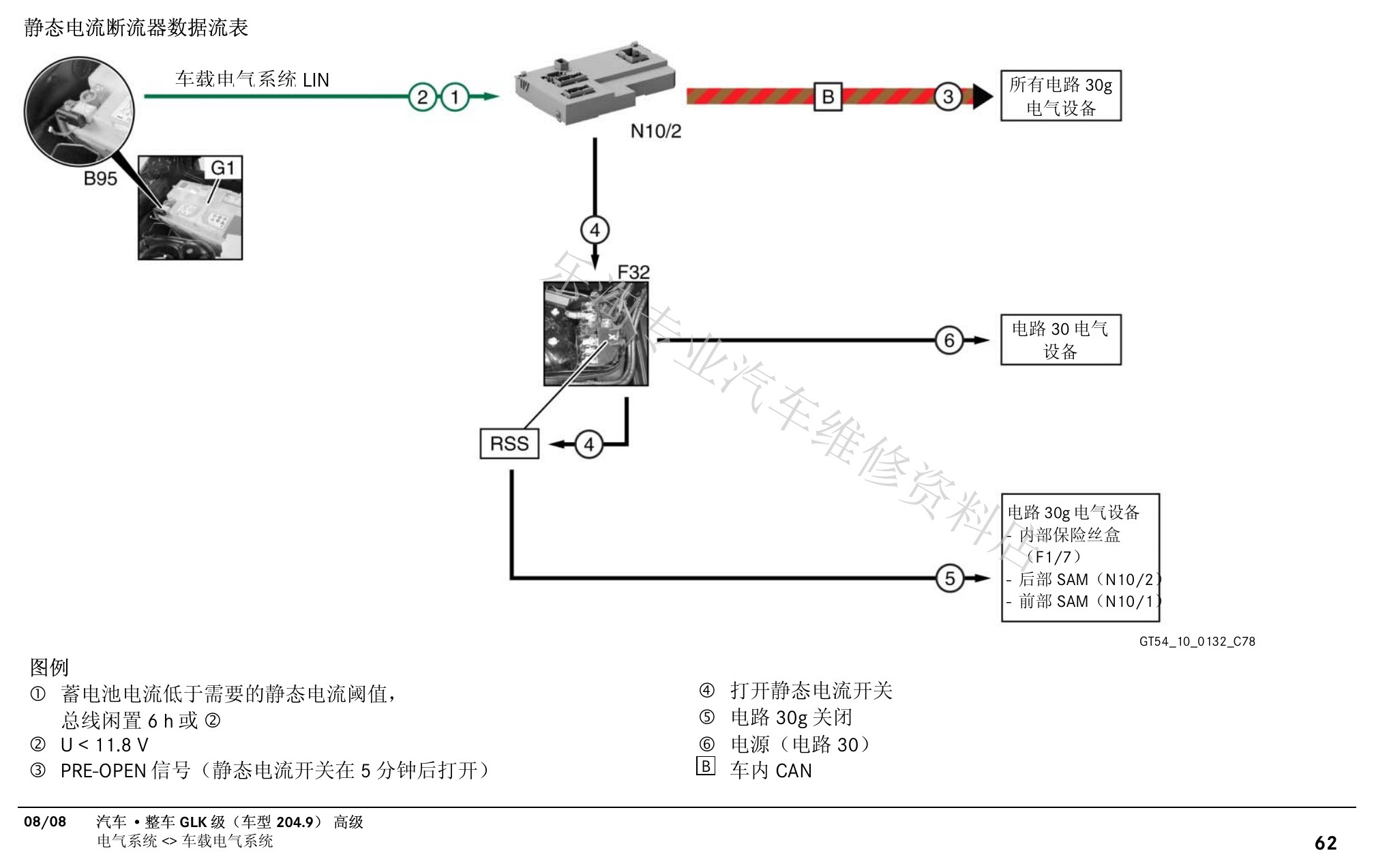

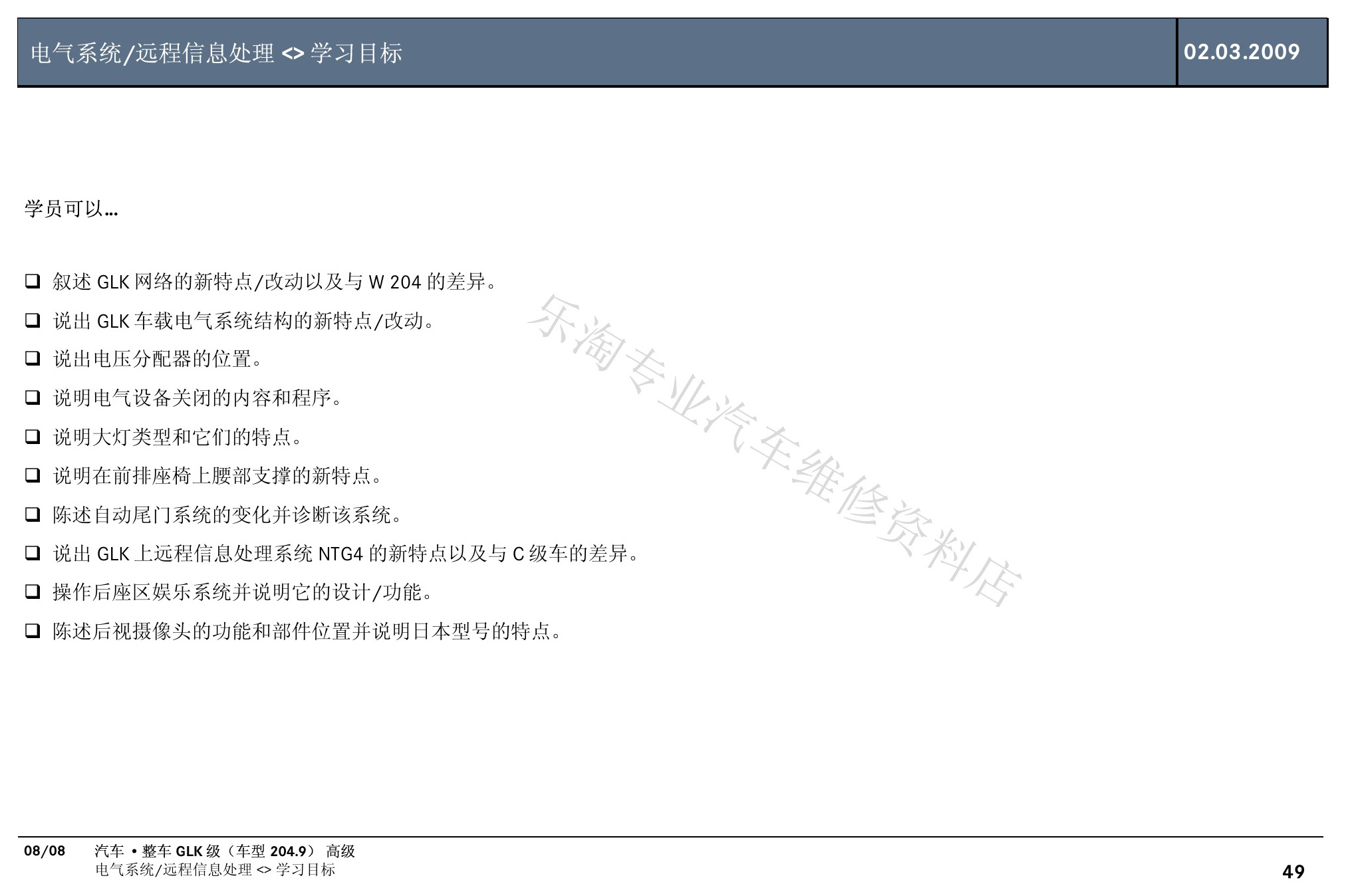

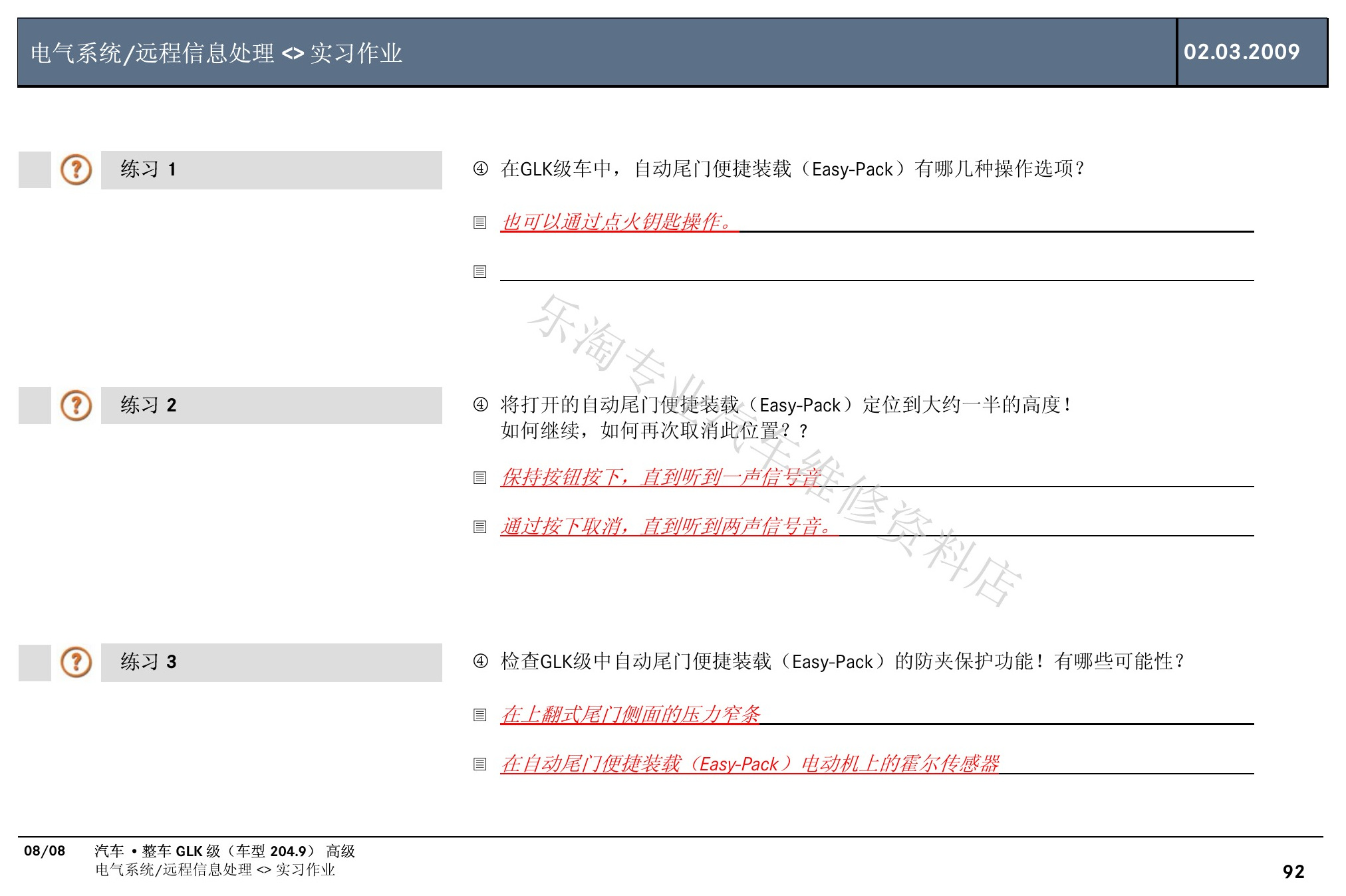

资料详细展示CAN/MOST网络、SAM、蓄电池能源管理、照明、座椅腰托、EASY-PACK尾门、NTG4、后排娱乐和后视摄像系统。

X204 GLK高级中文培训原第55页。
X204 GLK高级中文培训原第56页。

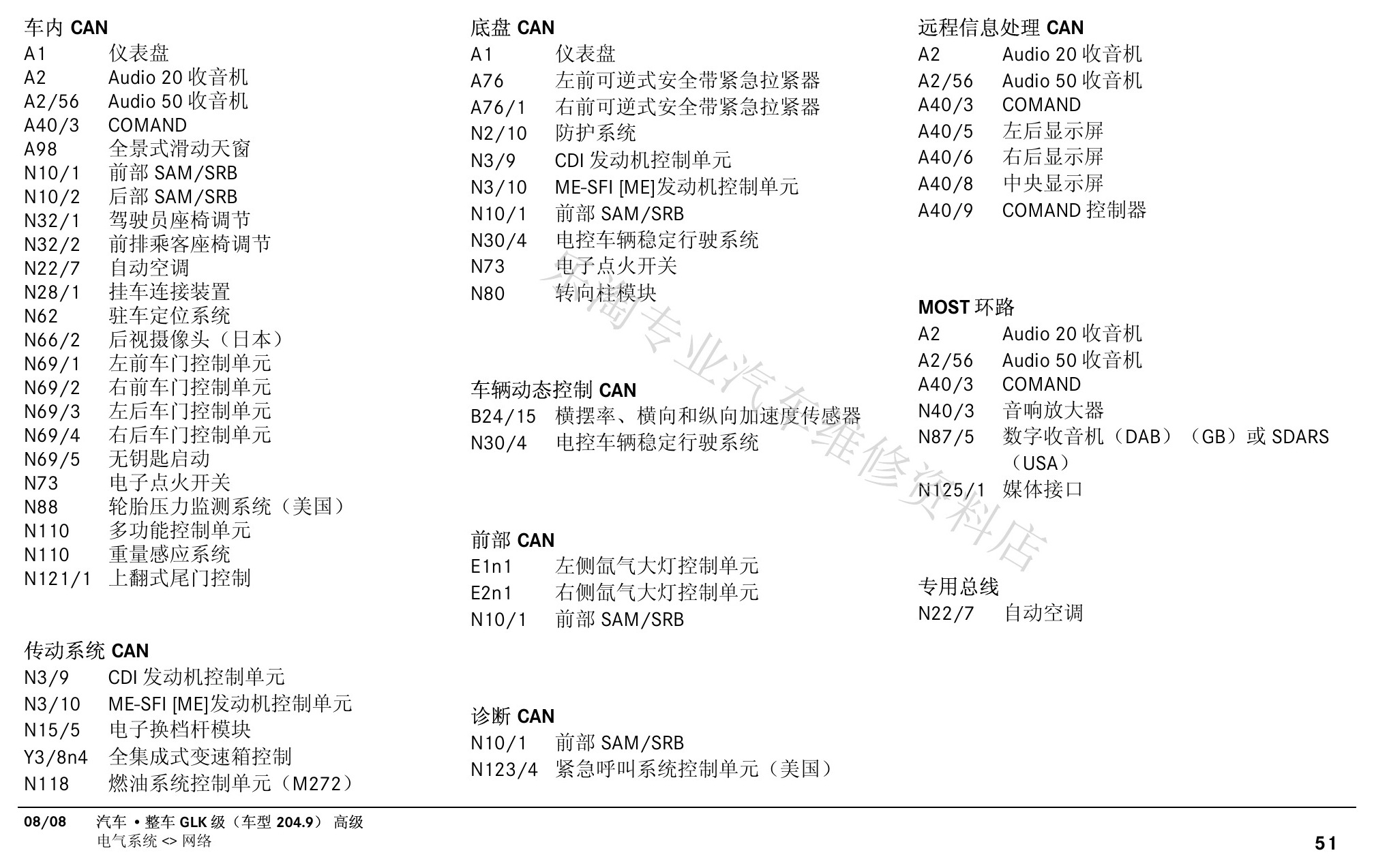

X204 GLK高级中文培训原第57页。

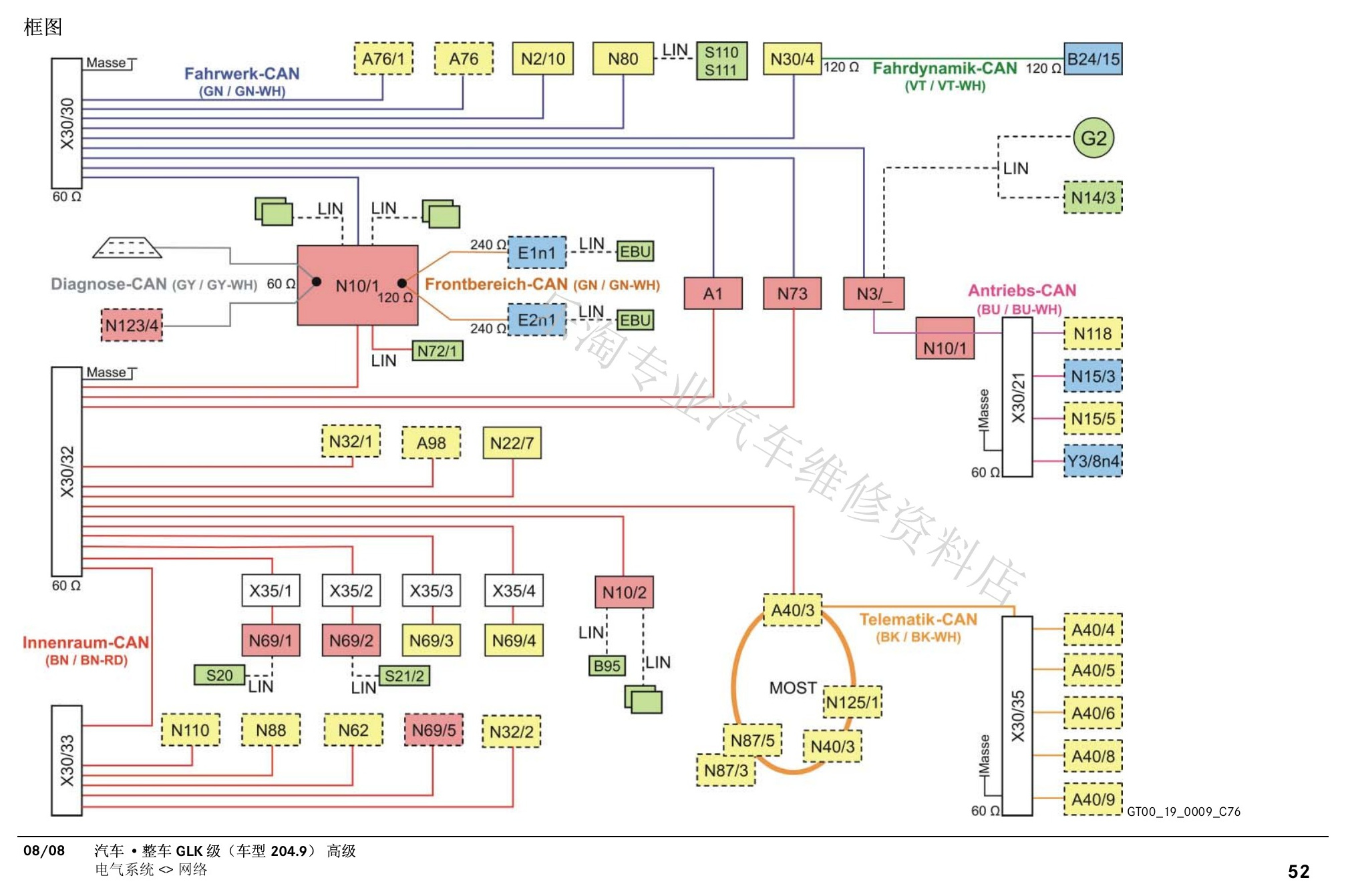

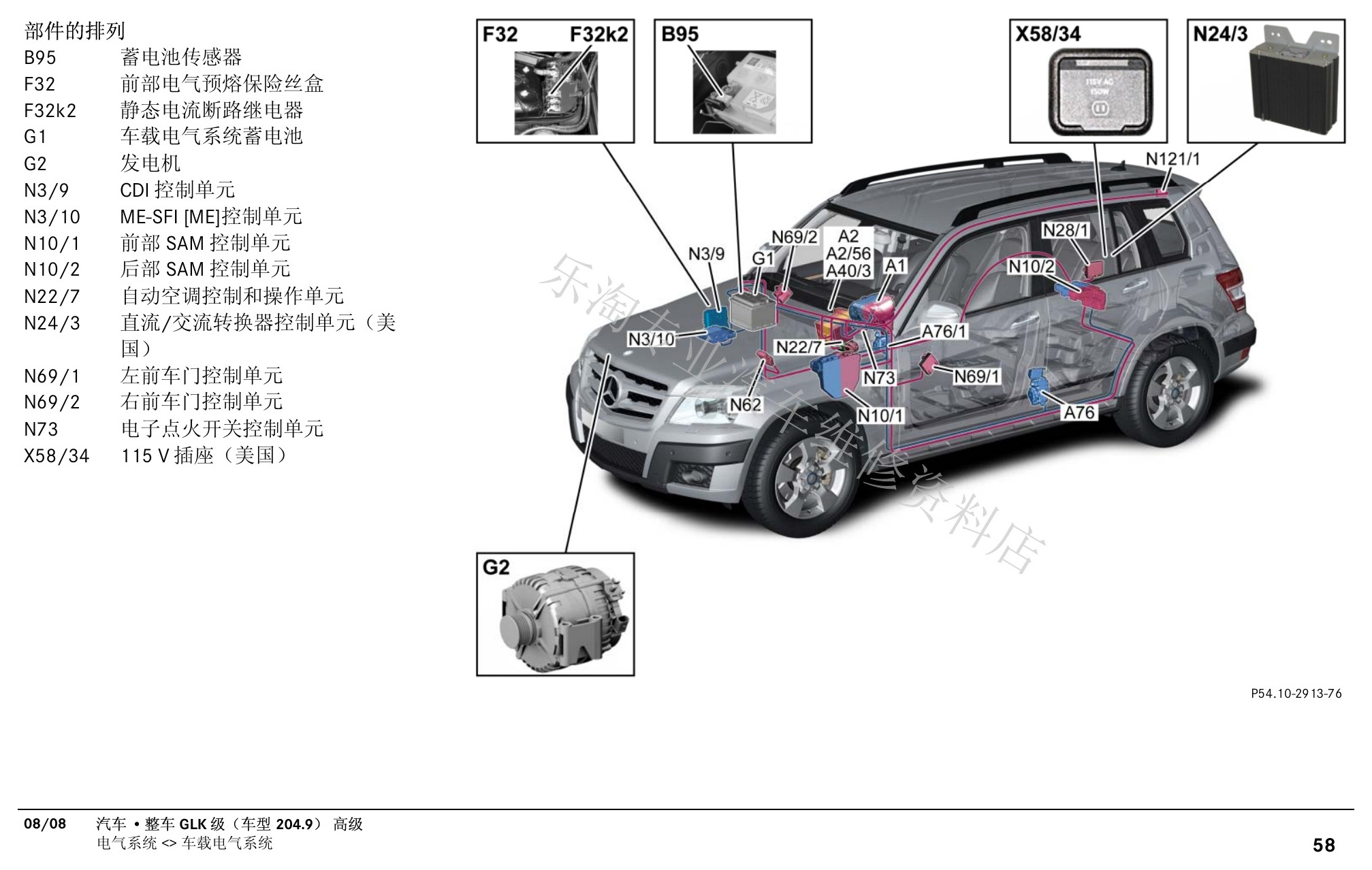

X204 GLK高级中文培训原第58页。
X204 GLK高级中文培训原第59页。
X204 GLK高级中文培训原第60页。

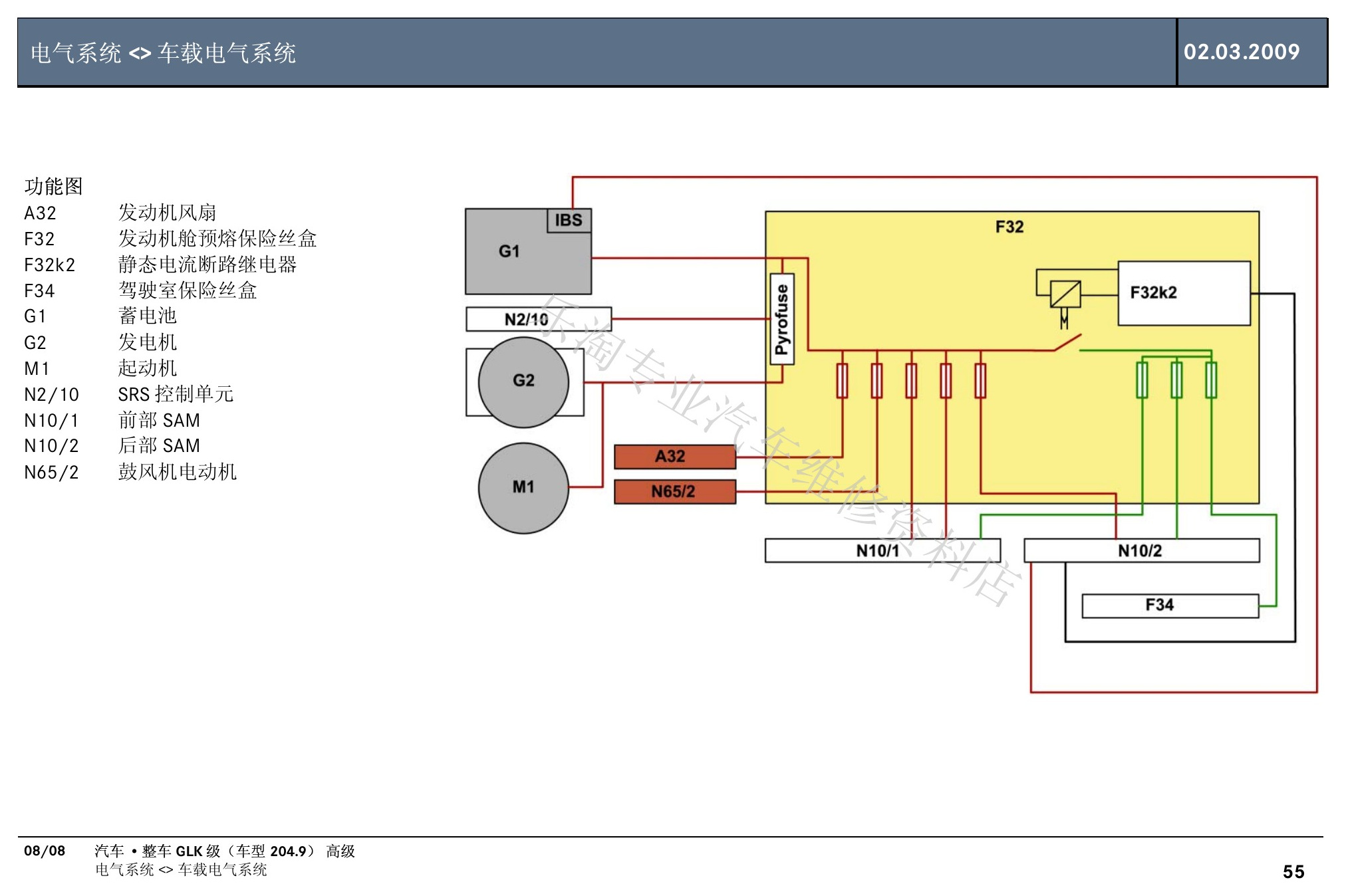

X204 GLK高级中文培训原第61页。

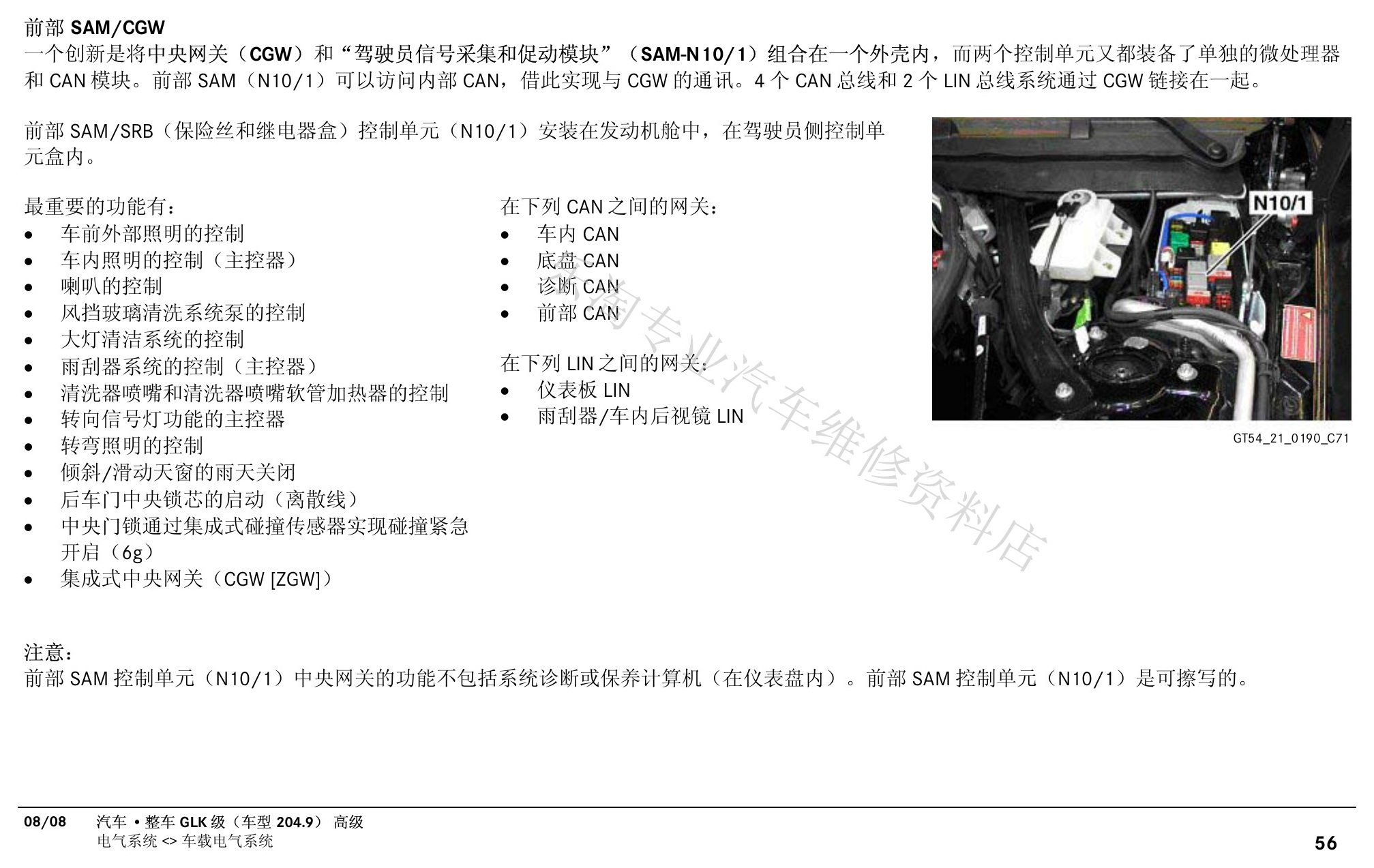

X204 GLK高级中文培训原第62页。

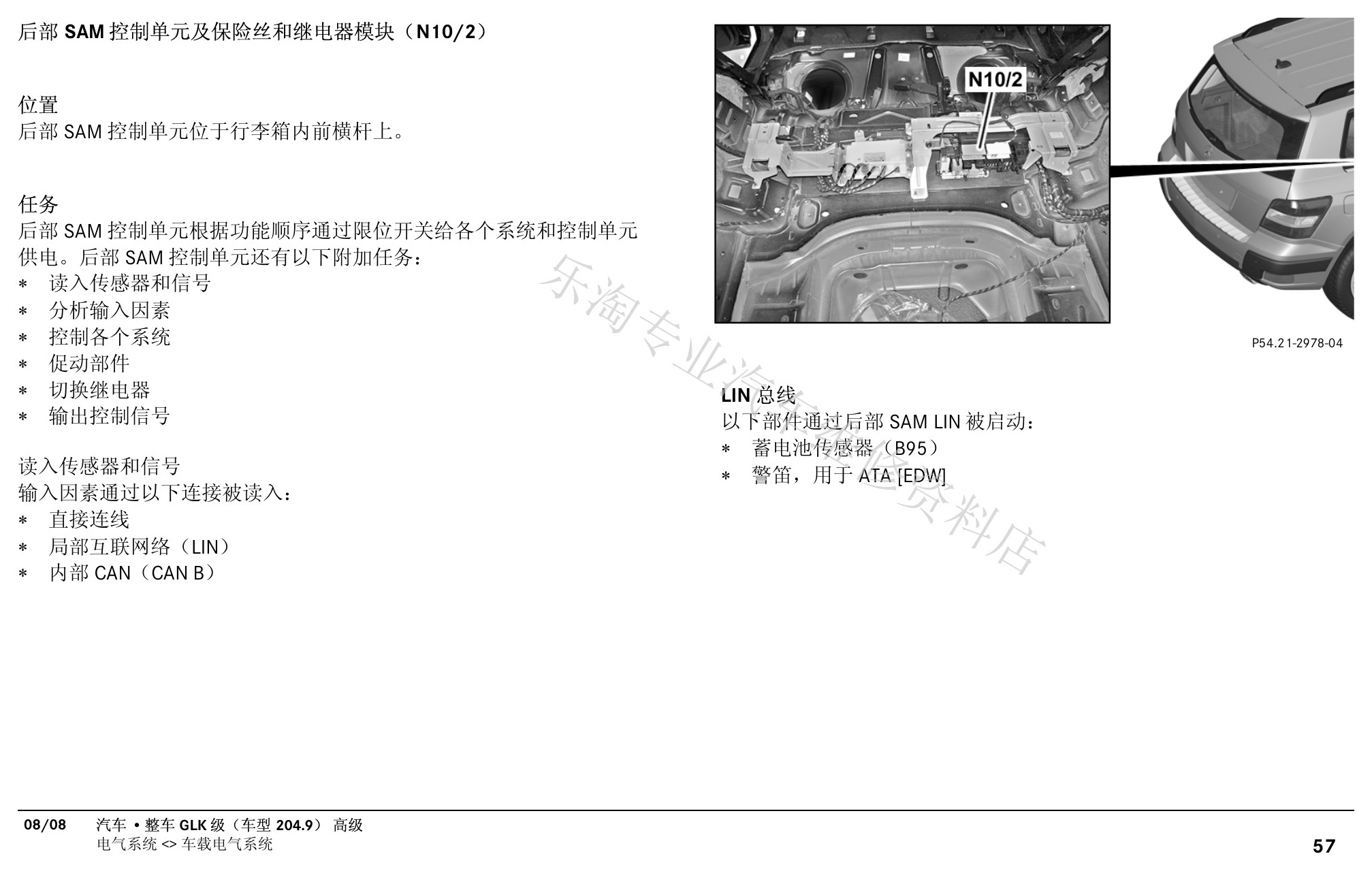

X204 GLK高级中文培训原第63页。
X204 GLK高级中文培训原第64页。

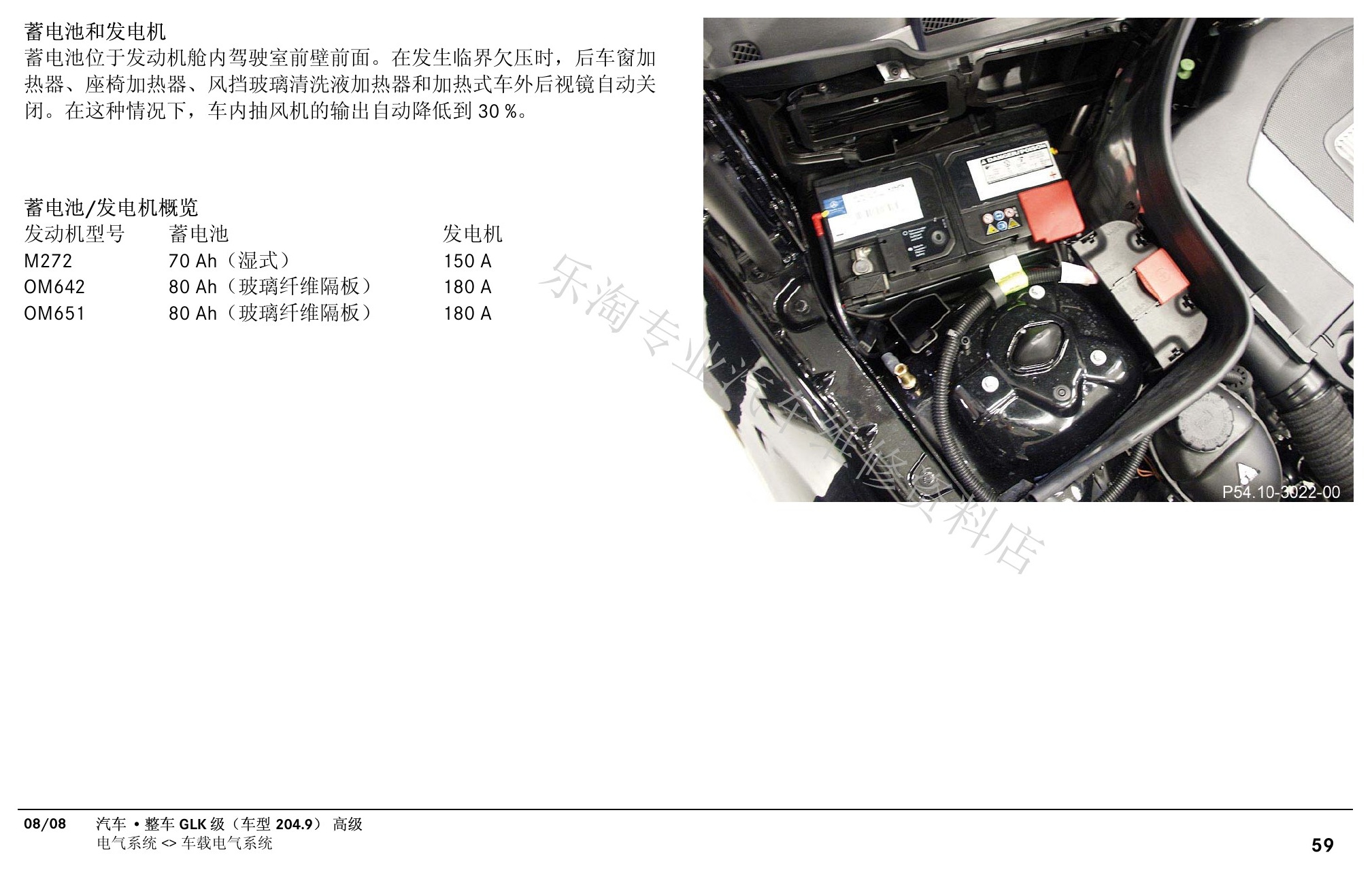

X204 GLK高级中文培训原第65页。

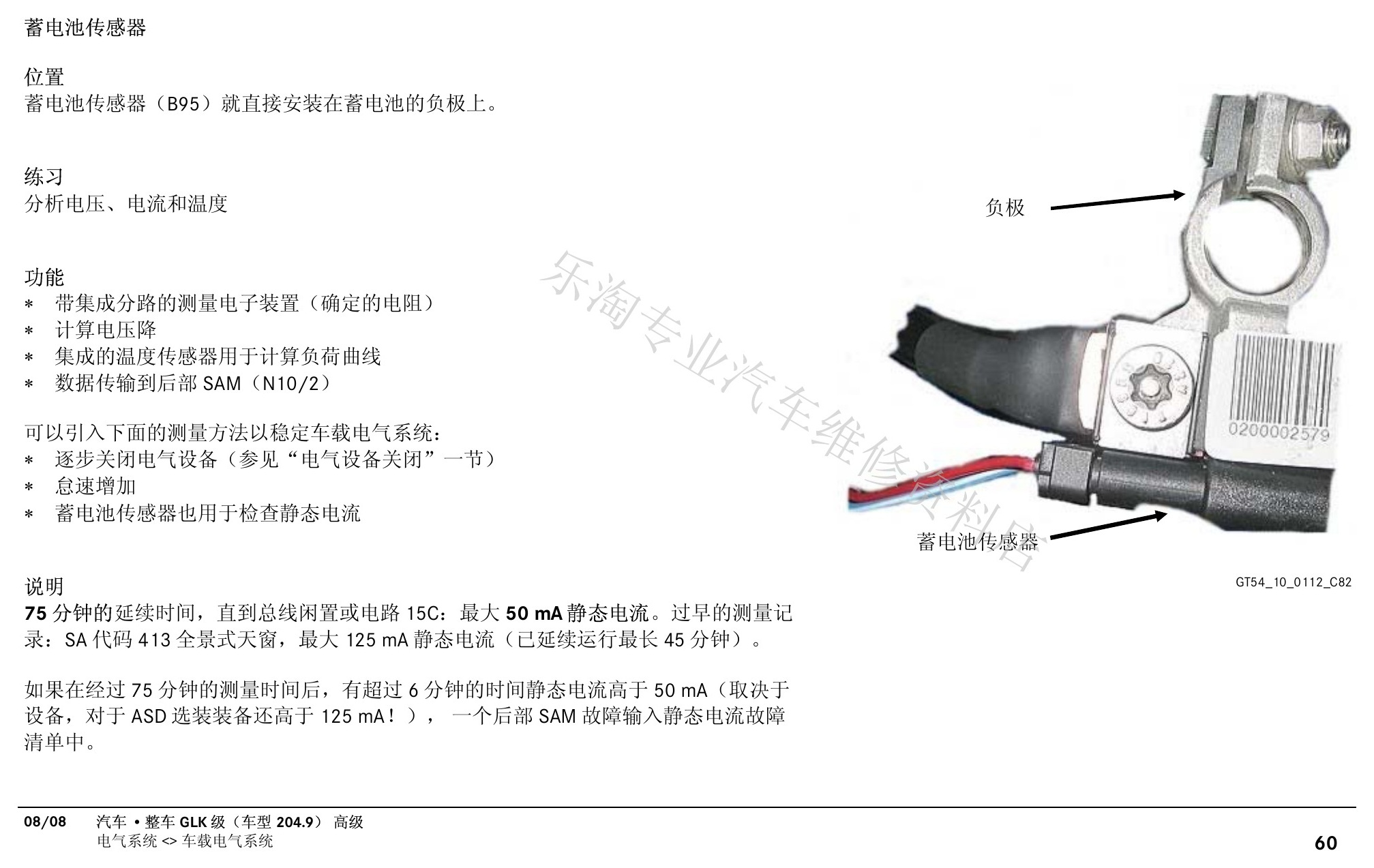

X204 GLK高级中文培训原第66页。

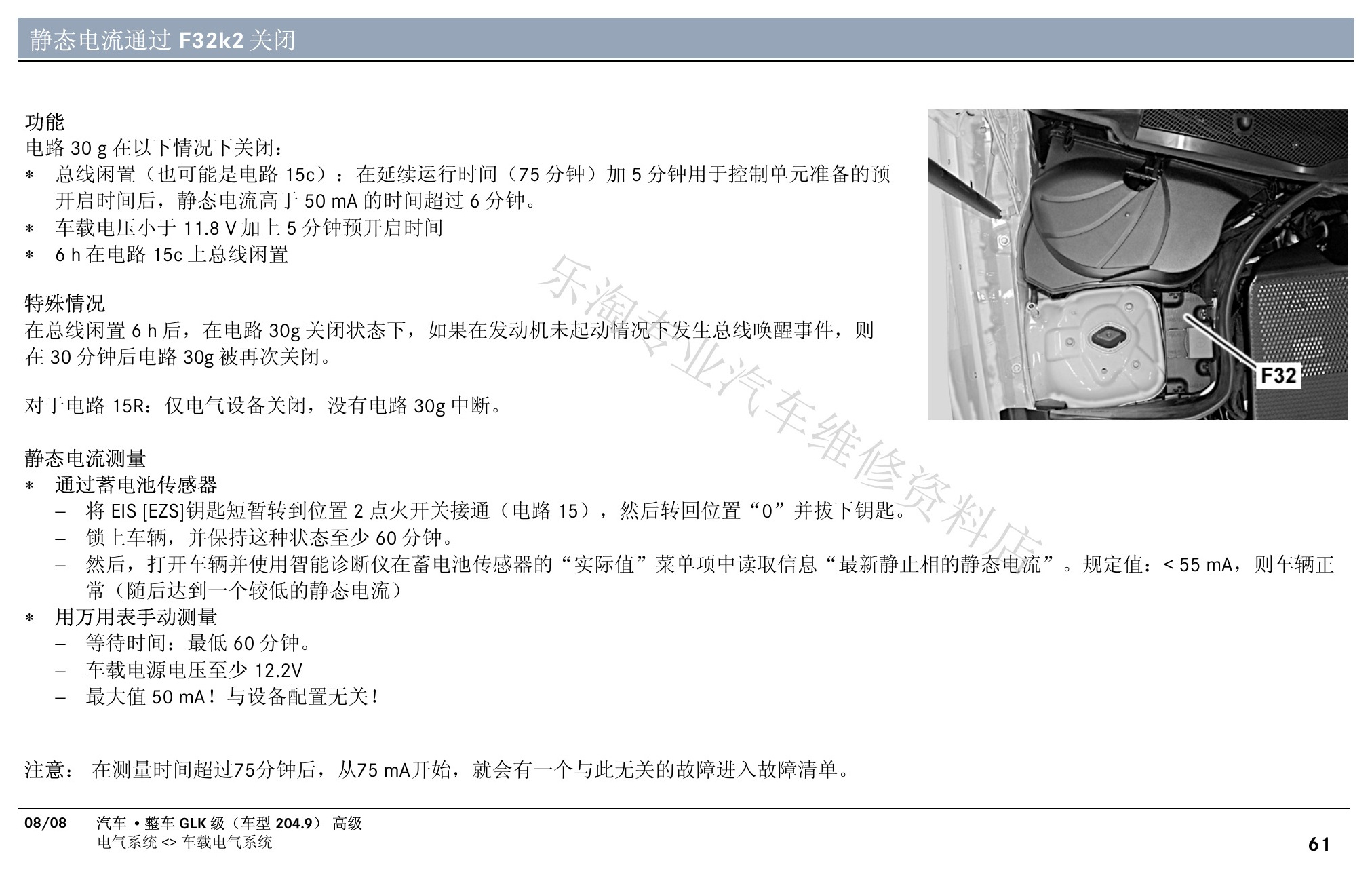

X204 GLK高级中文培训原第67页。
X204 GLK高级中文培训原第68页。

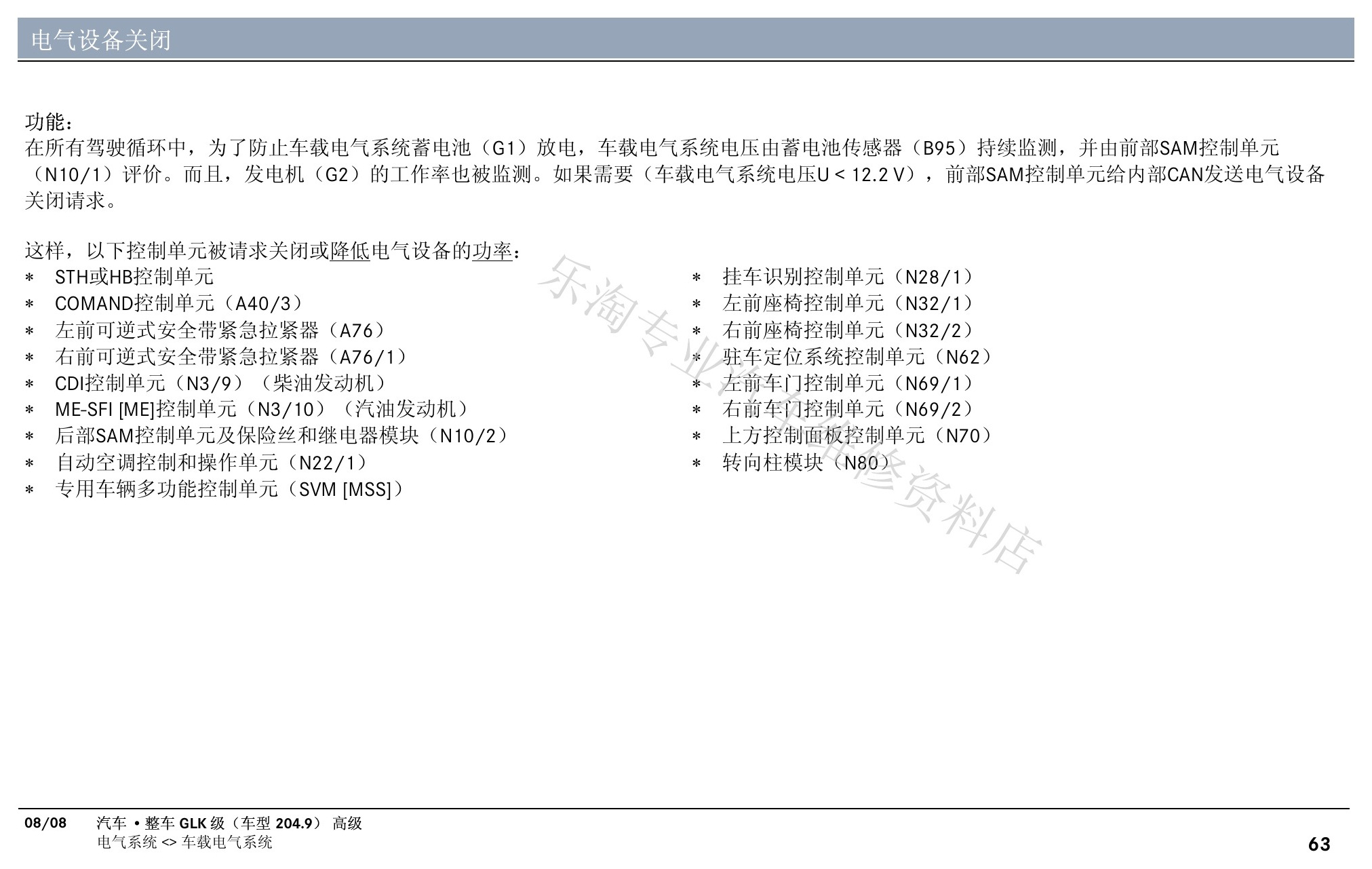

X204 GLK高级中文培训原第69页。

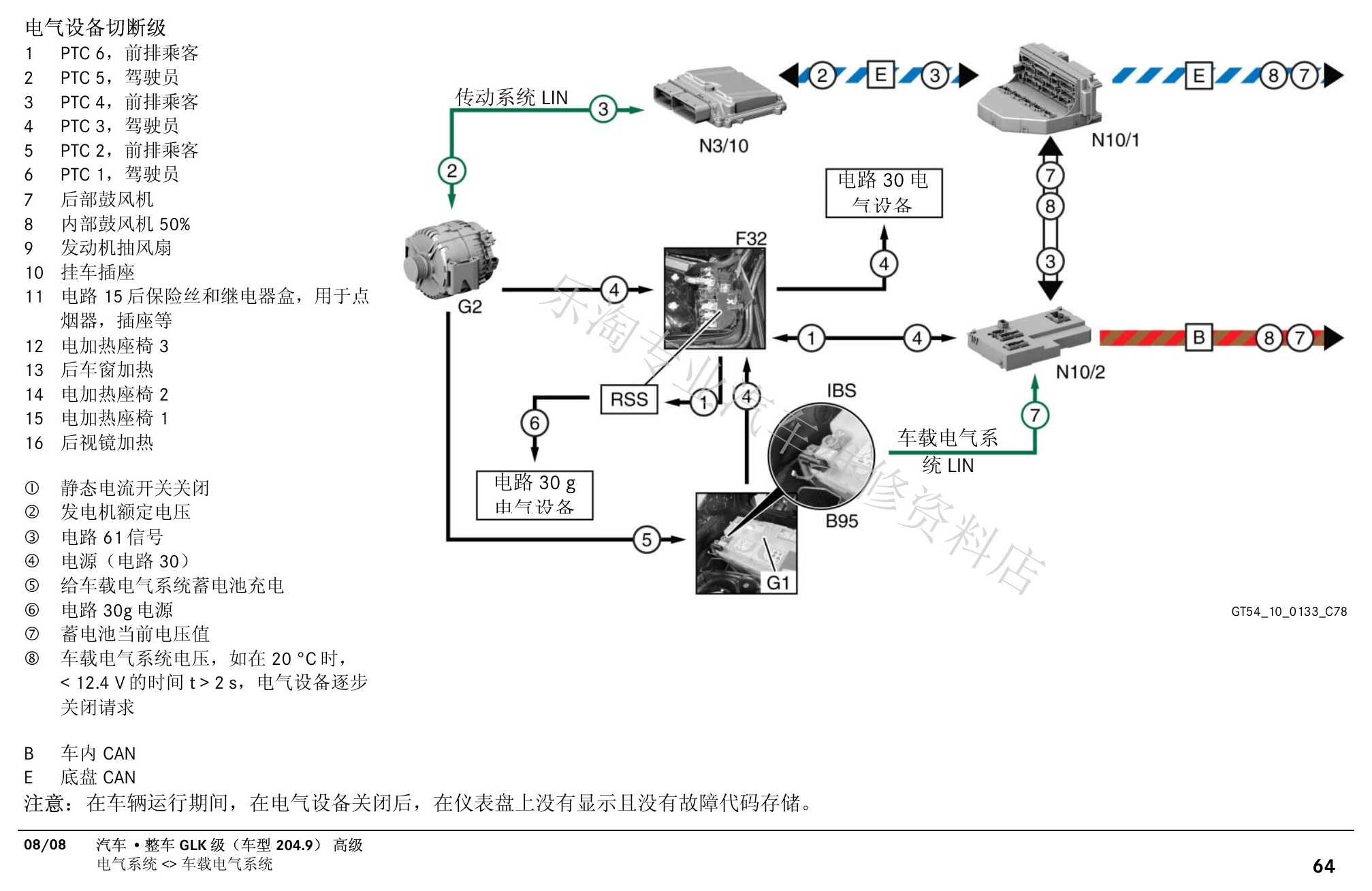

X204 GLK高级中文培训原第70页。

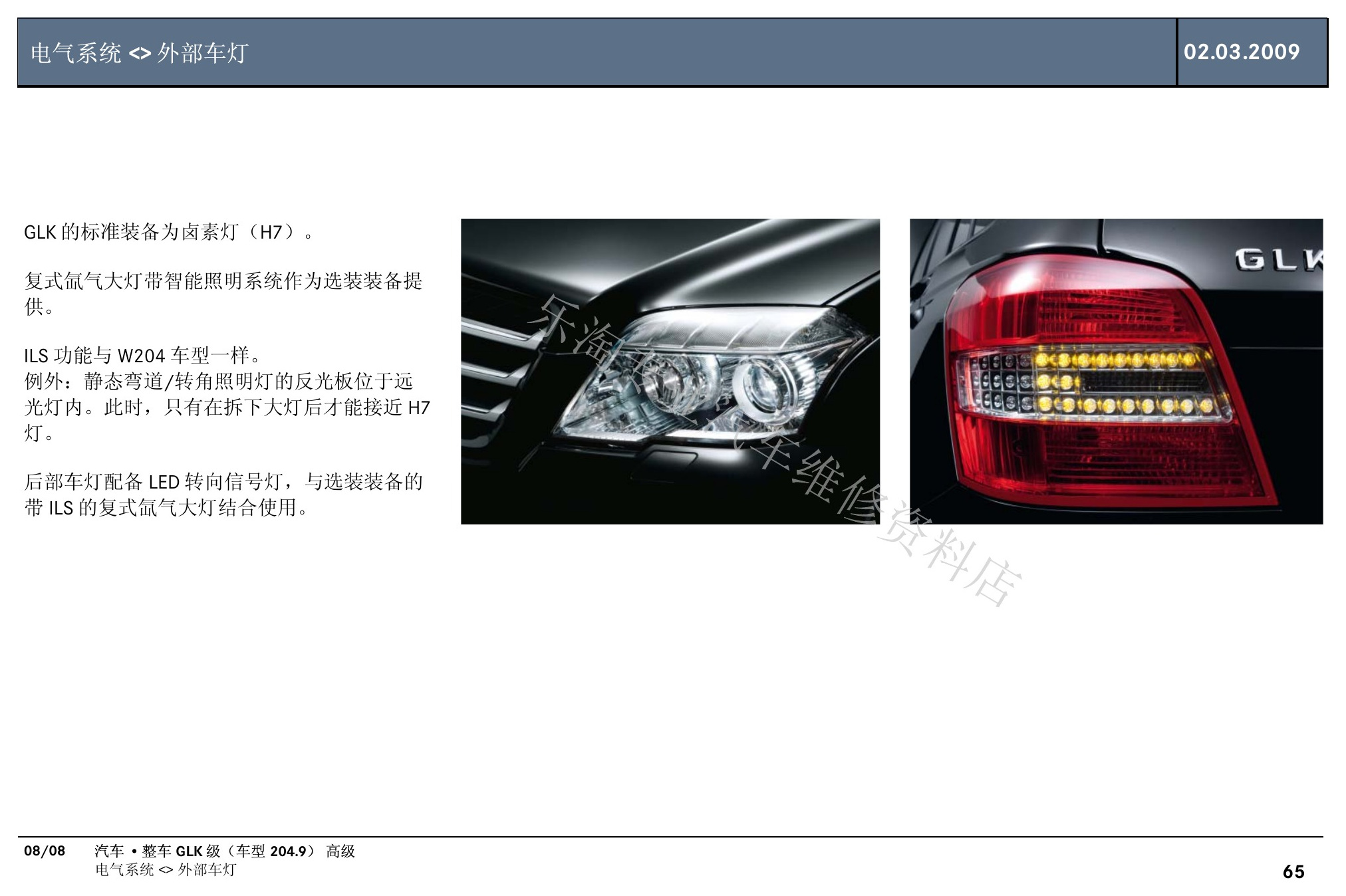

X204 GLK高级中文培训原第71页。

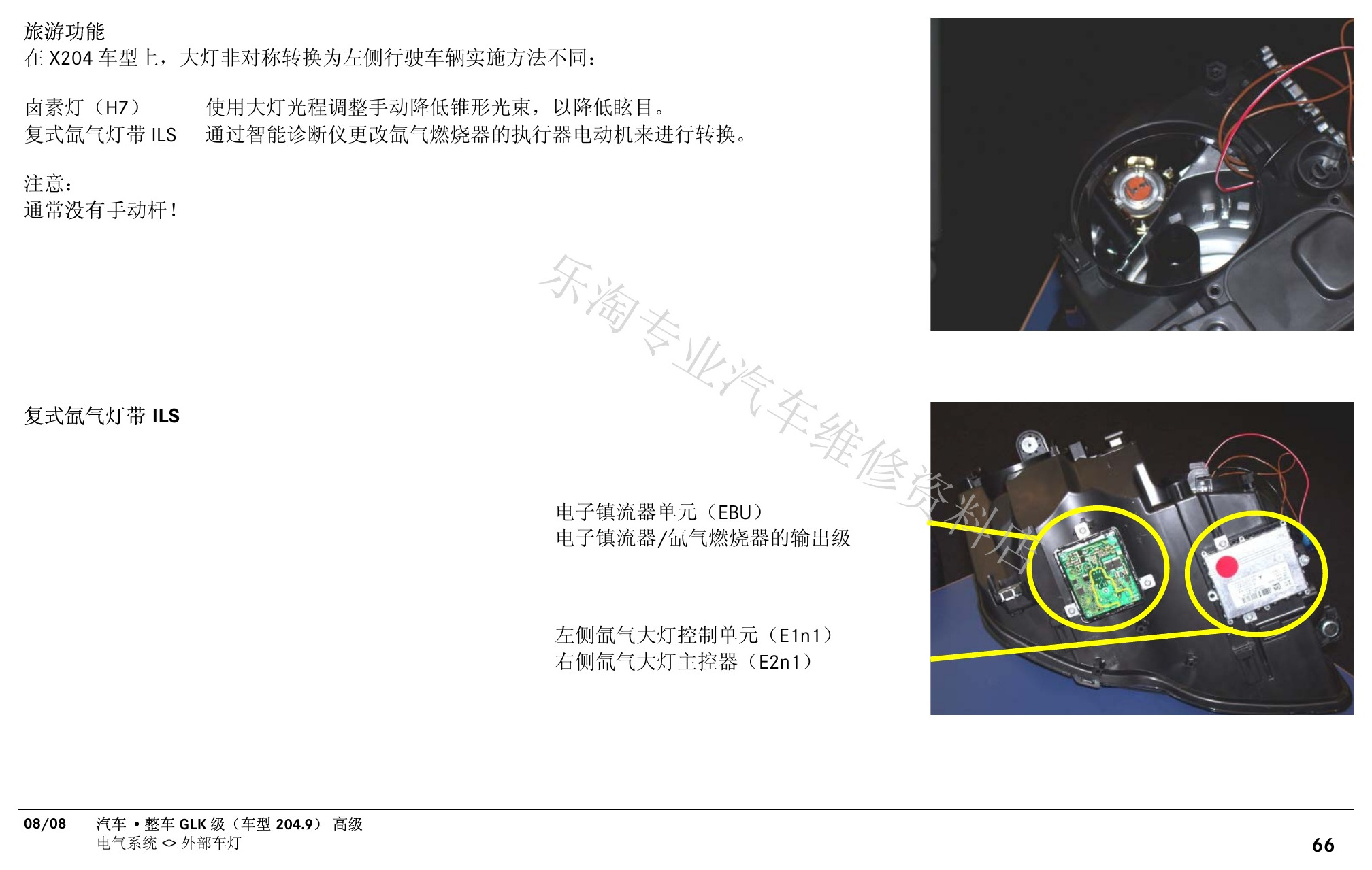

X204 GLK高级中文培训原第72页。

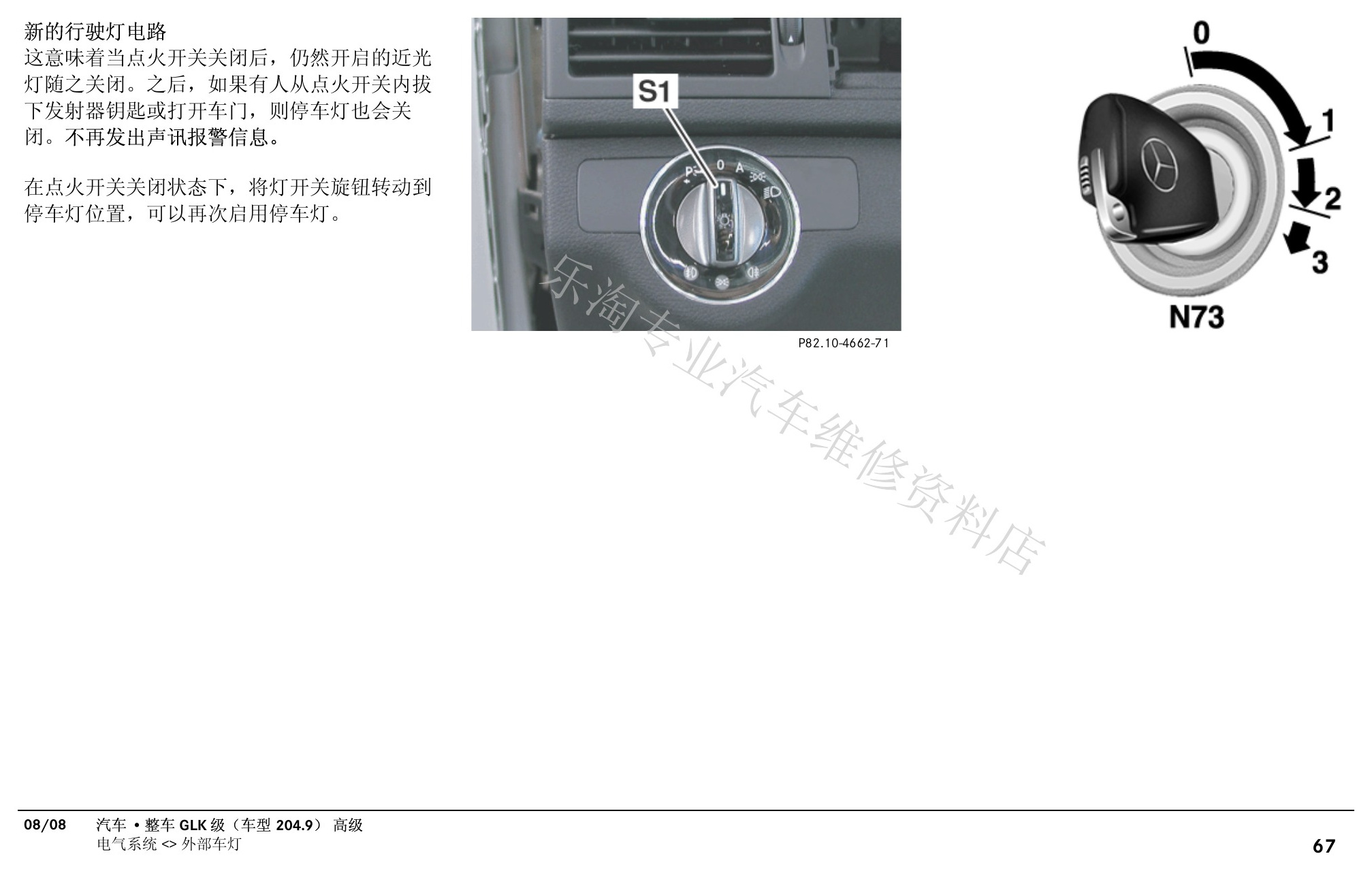

X204 GLK高级中文培训原第73页。

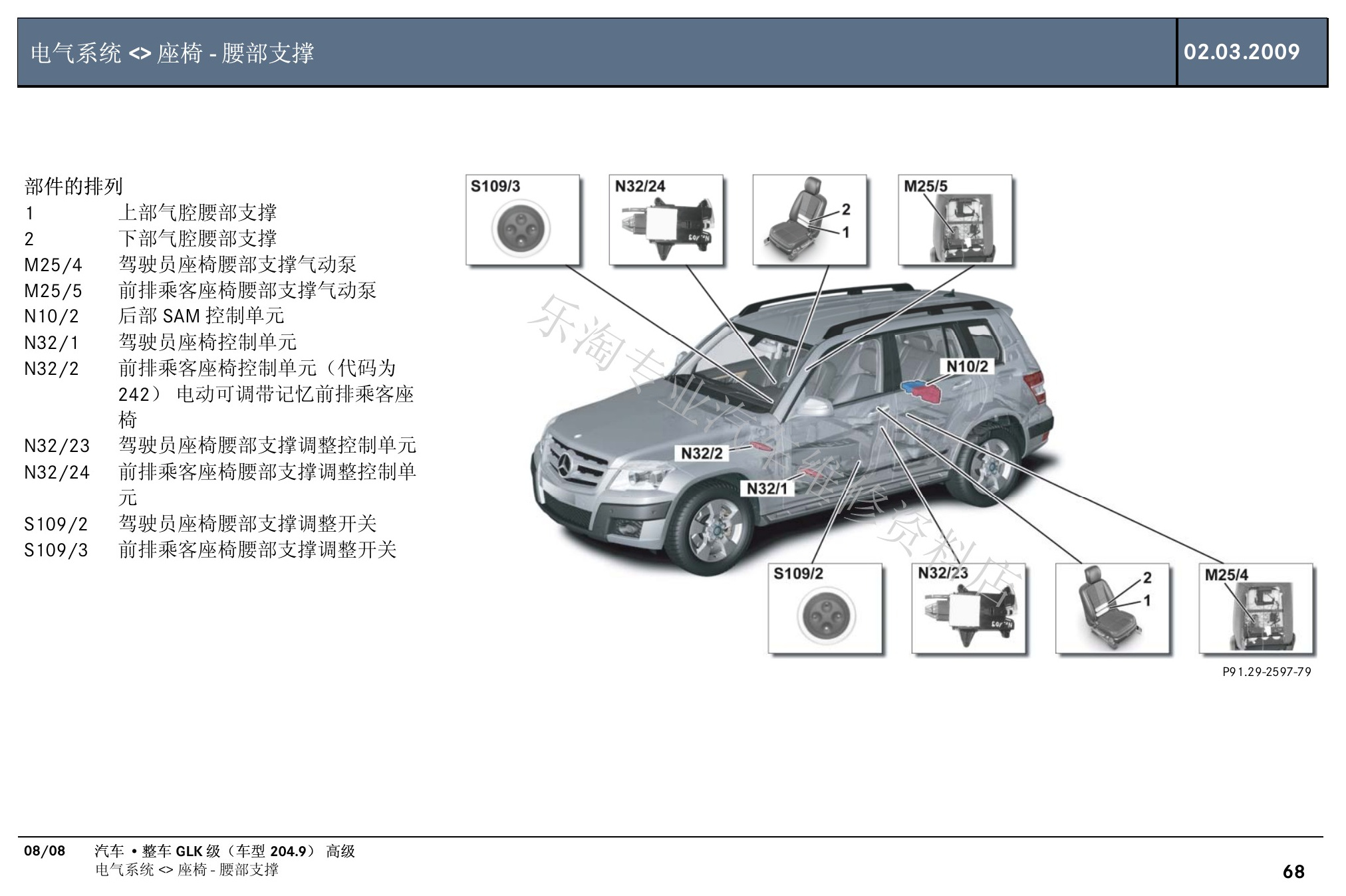

X204 GLK高级中文培训原第74页。

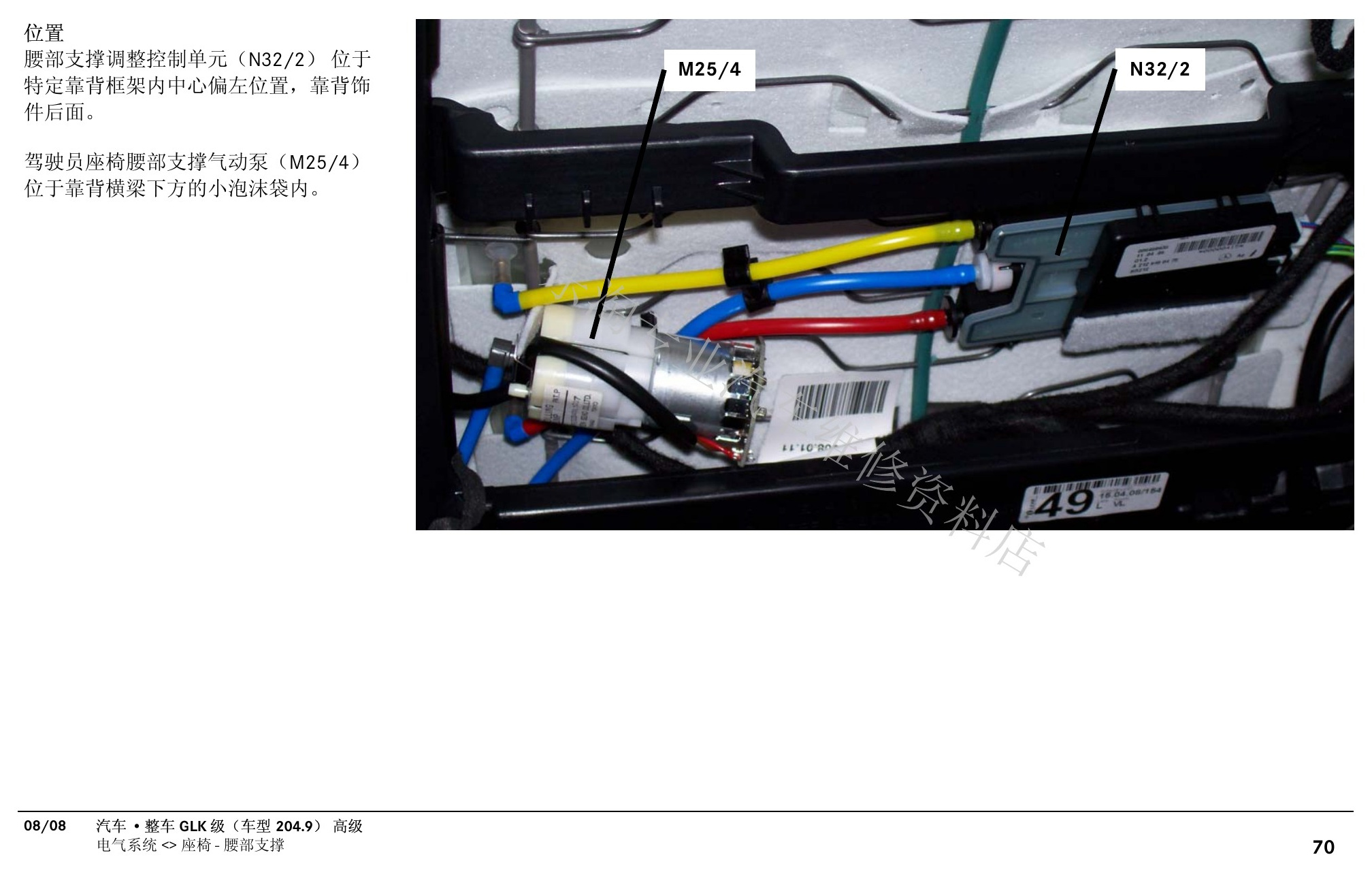

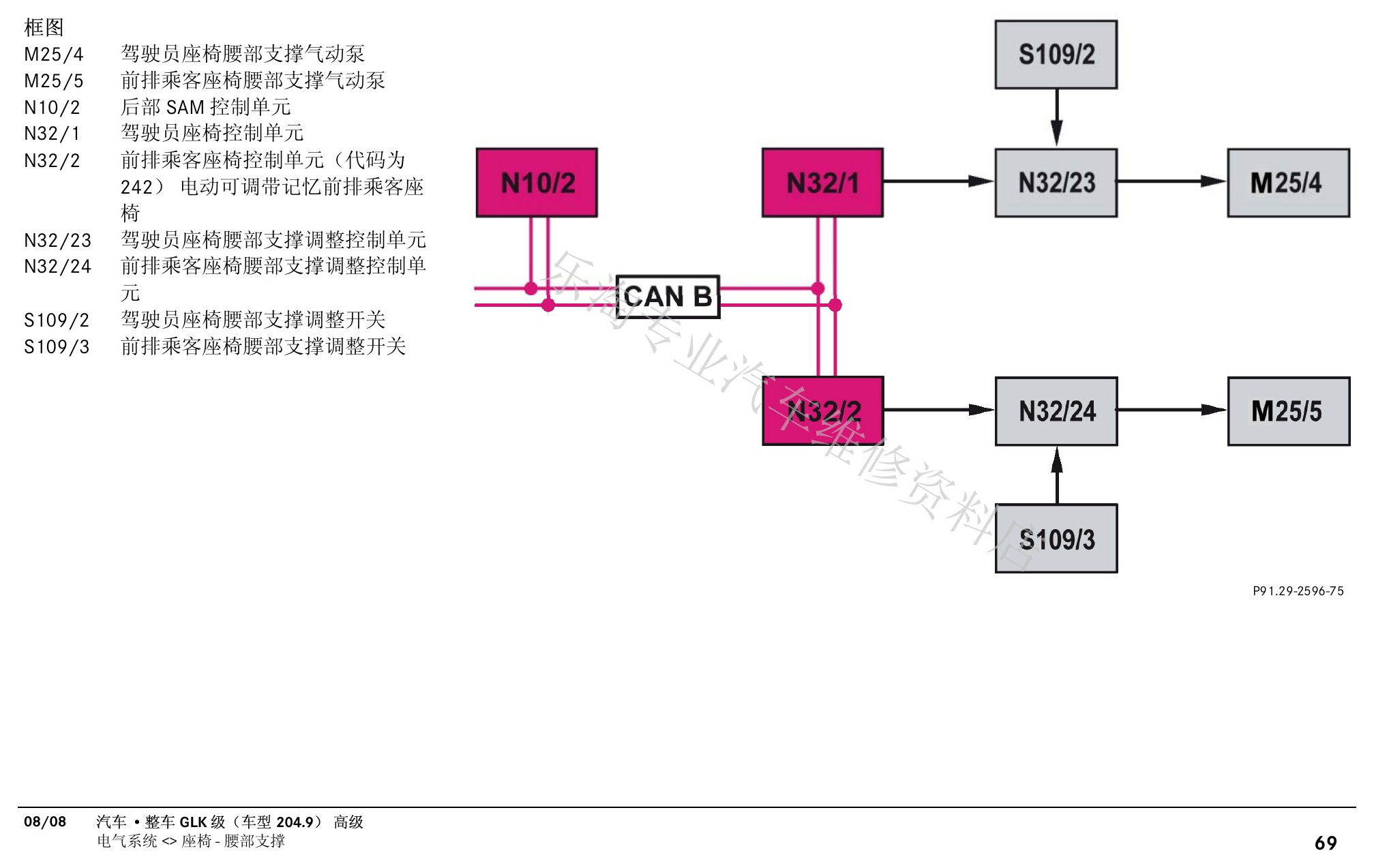

X204 GLK高级中文培训原第75页。
X204 GLK高级中文培训原第76页。

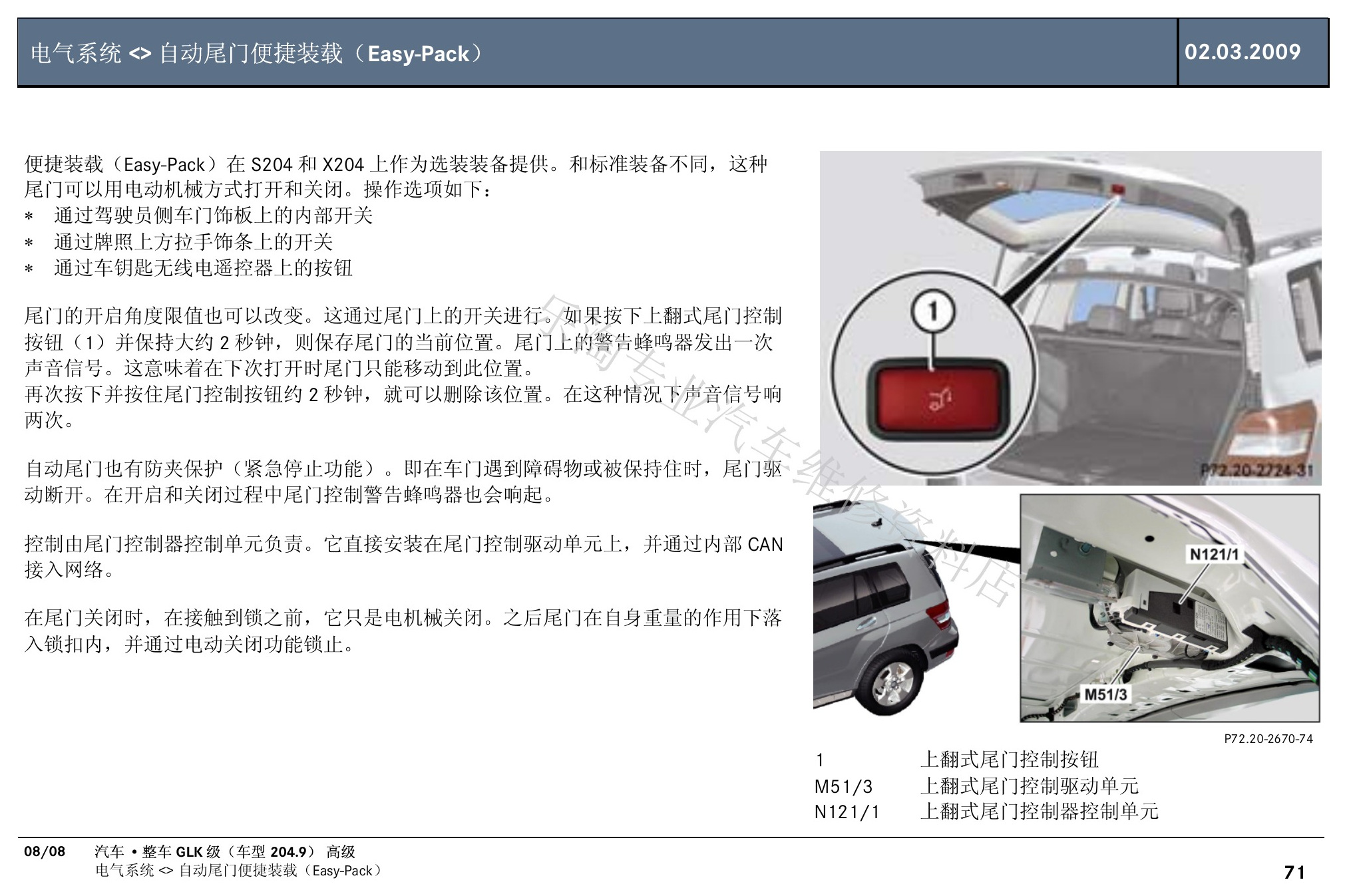

X204 GLK高级中文培训原第77页。

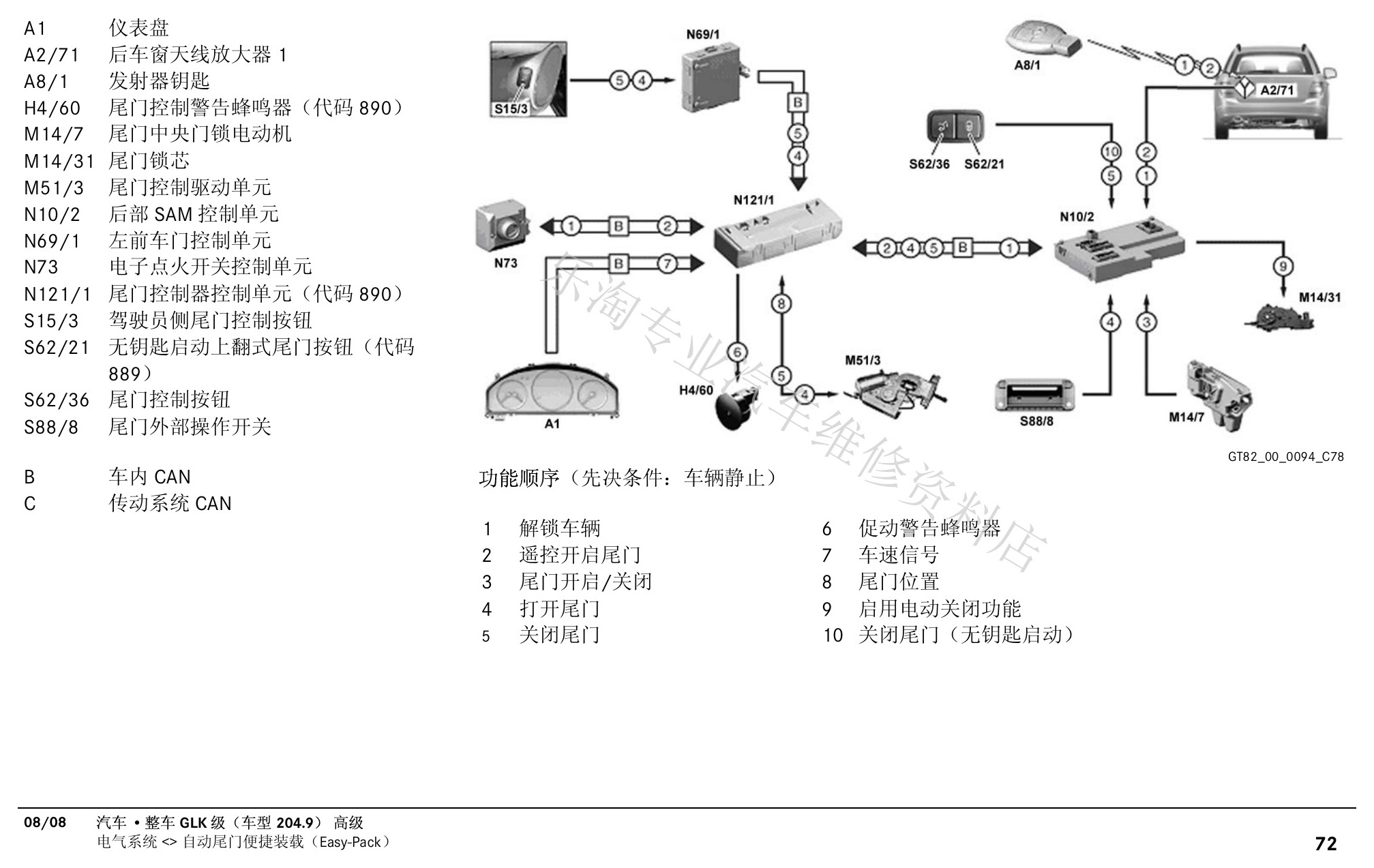

X204 GLK高级中文培训原第78页。

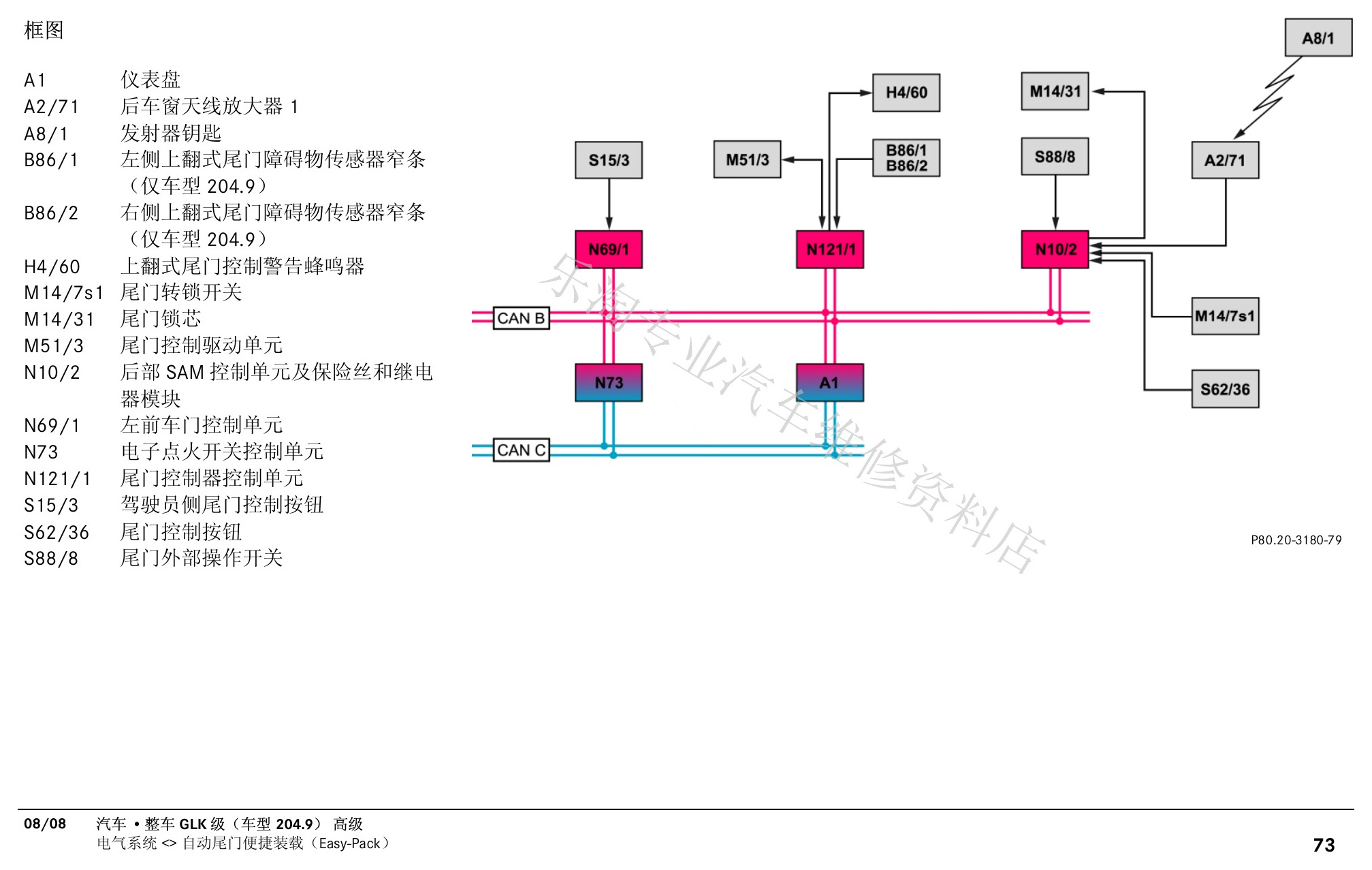

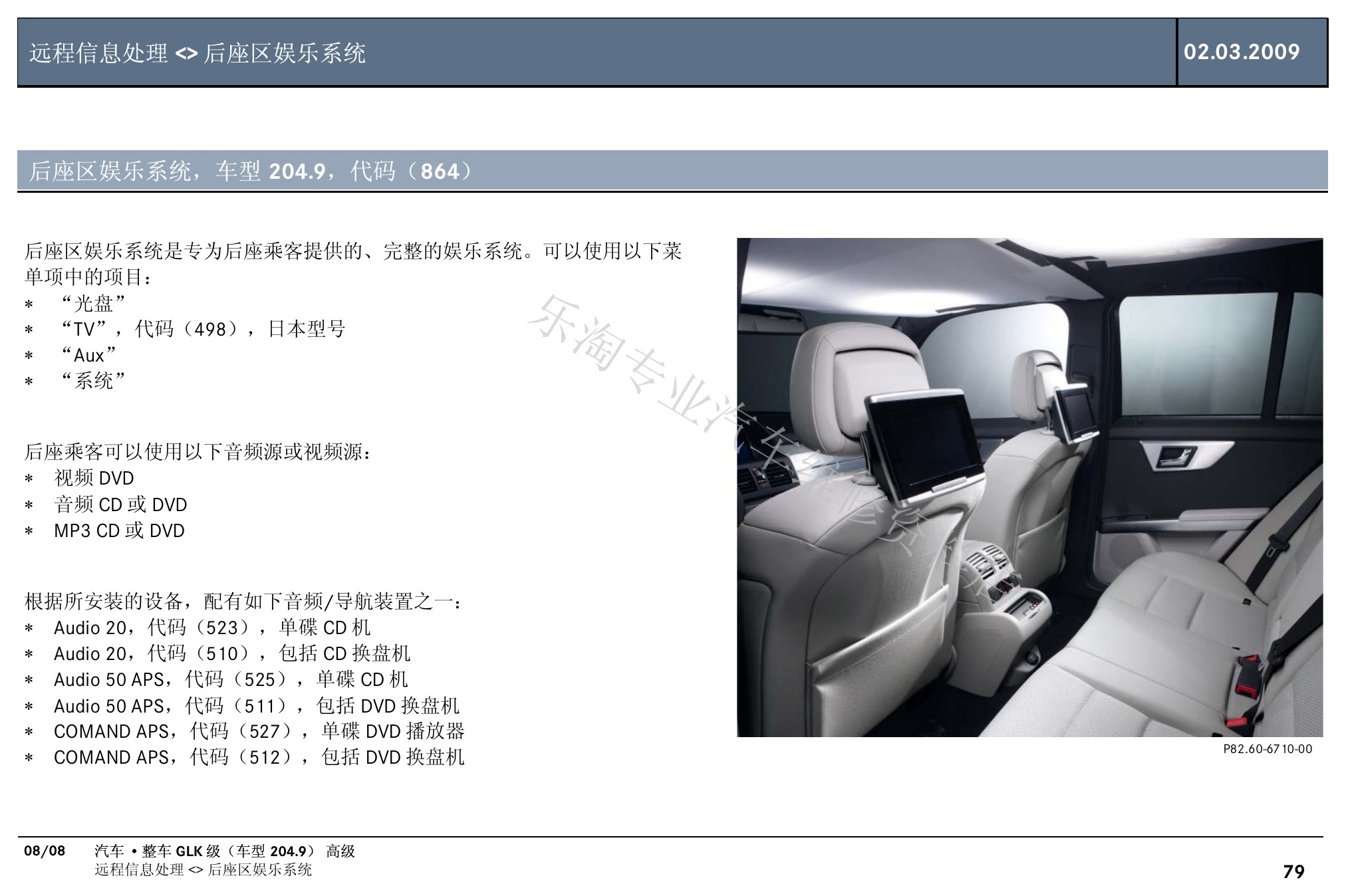

X204 GLK高级中文培训原第79页。

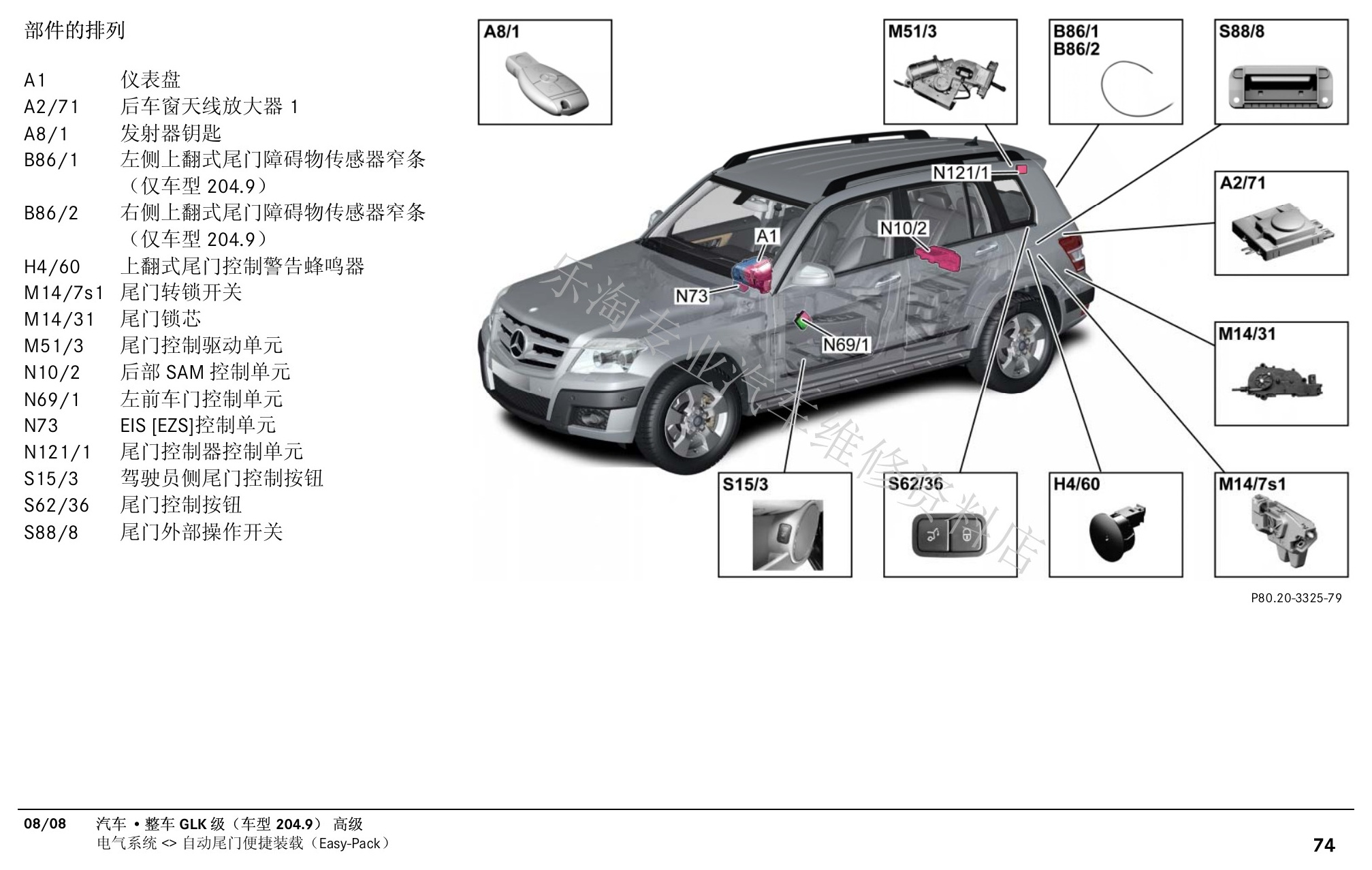

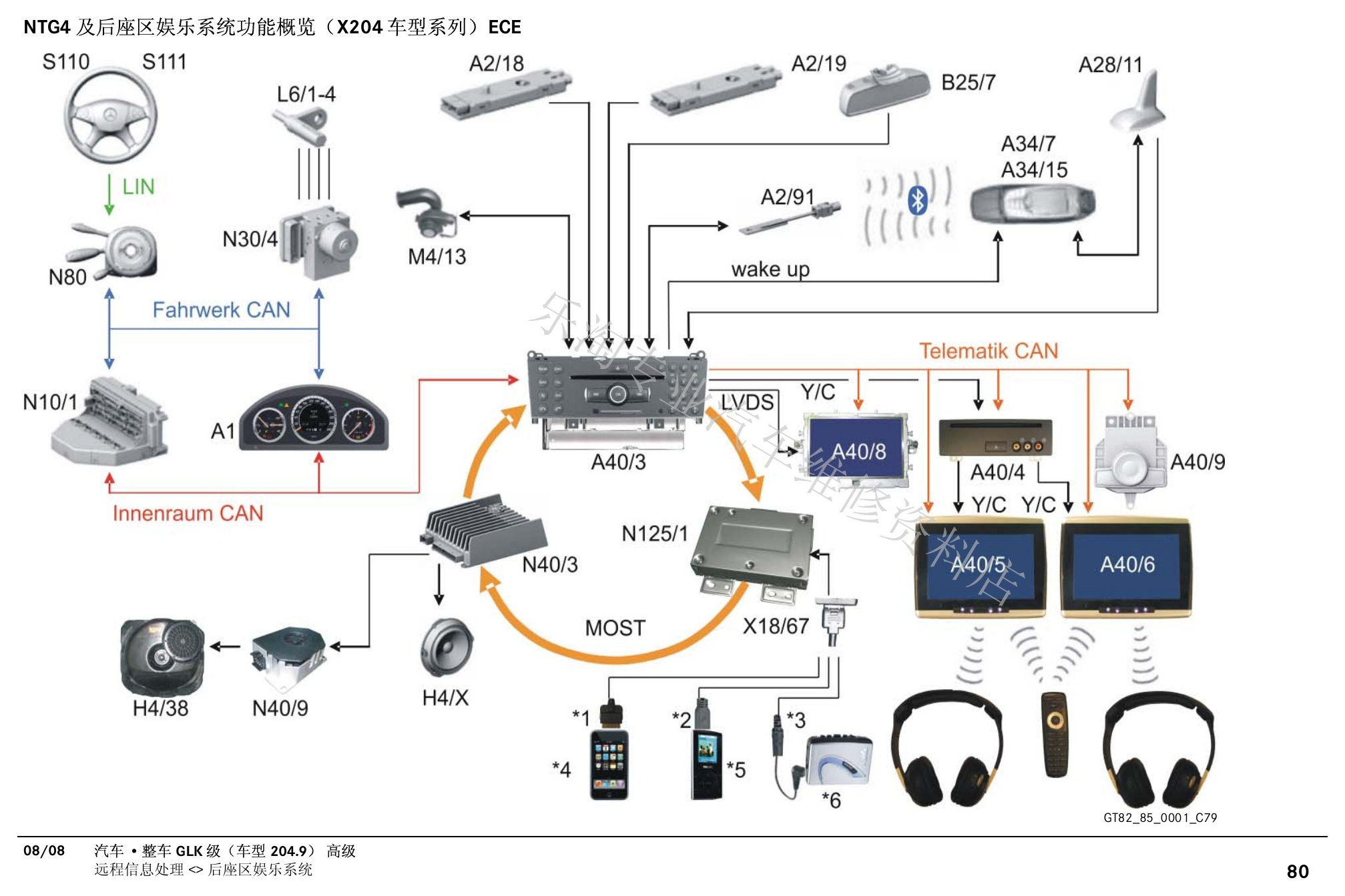

X204 GLK高级中文培训原第80页。

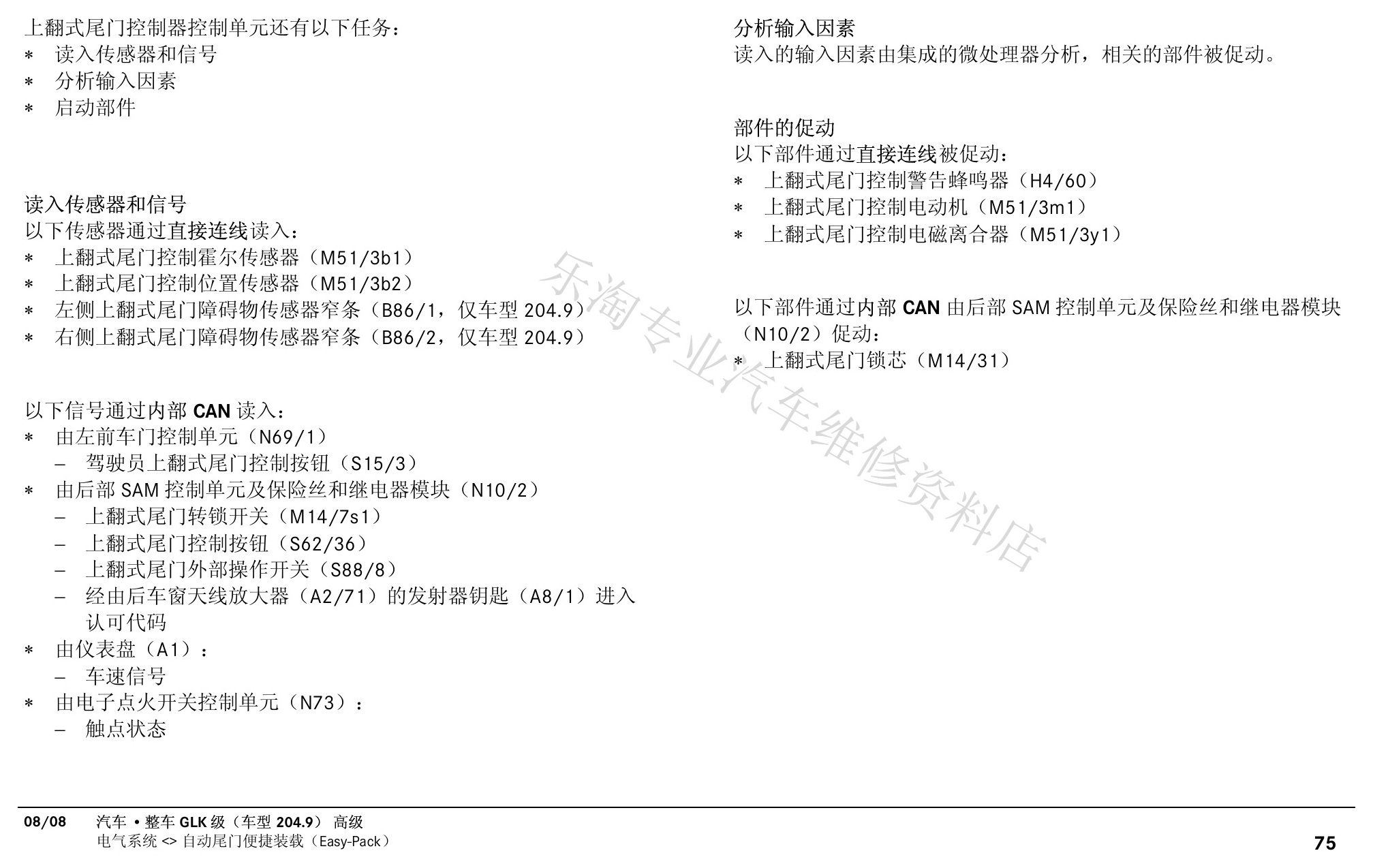

X204 GLK高级中文培训原第81页。

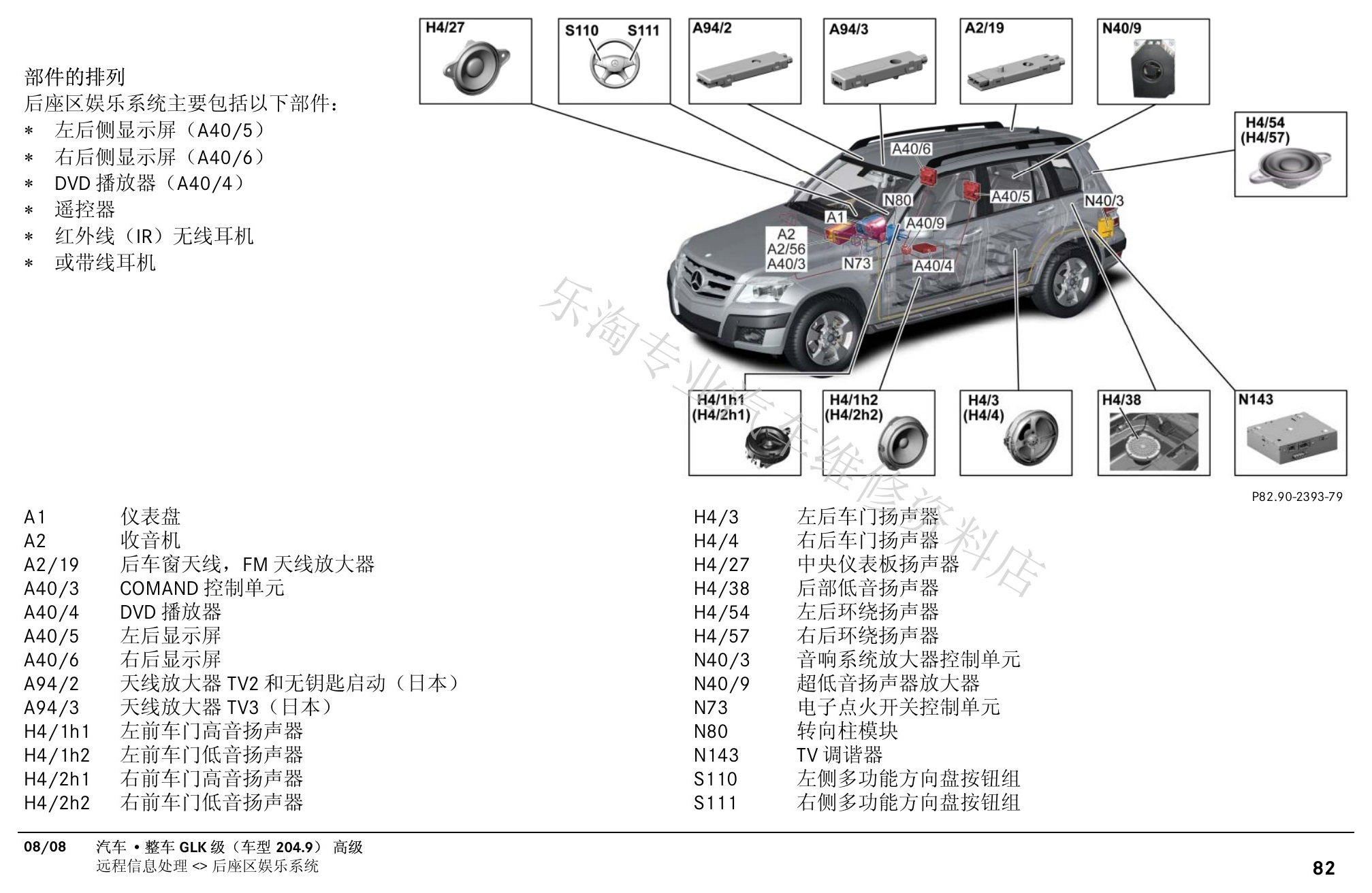

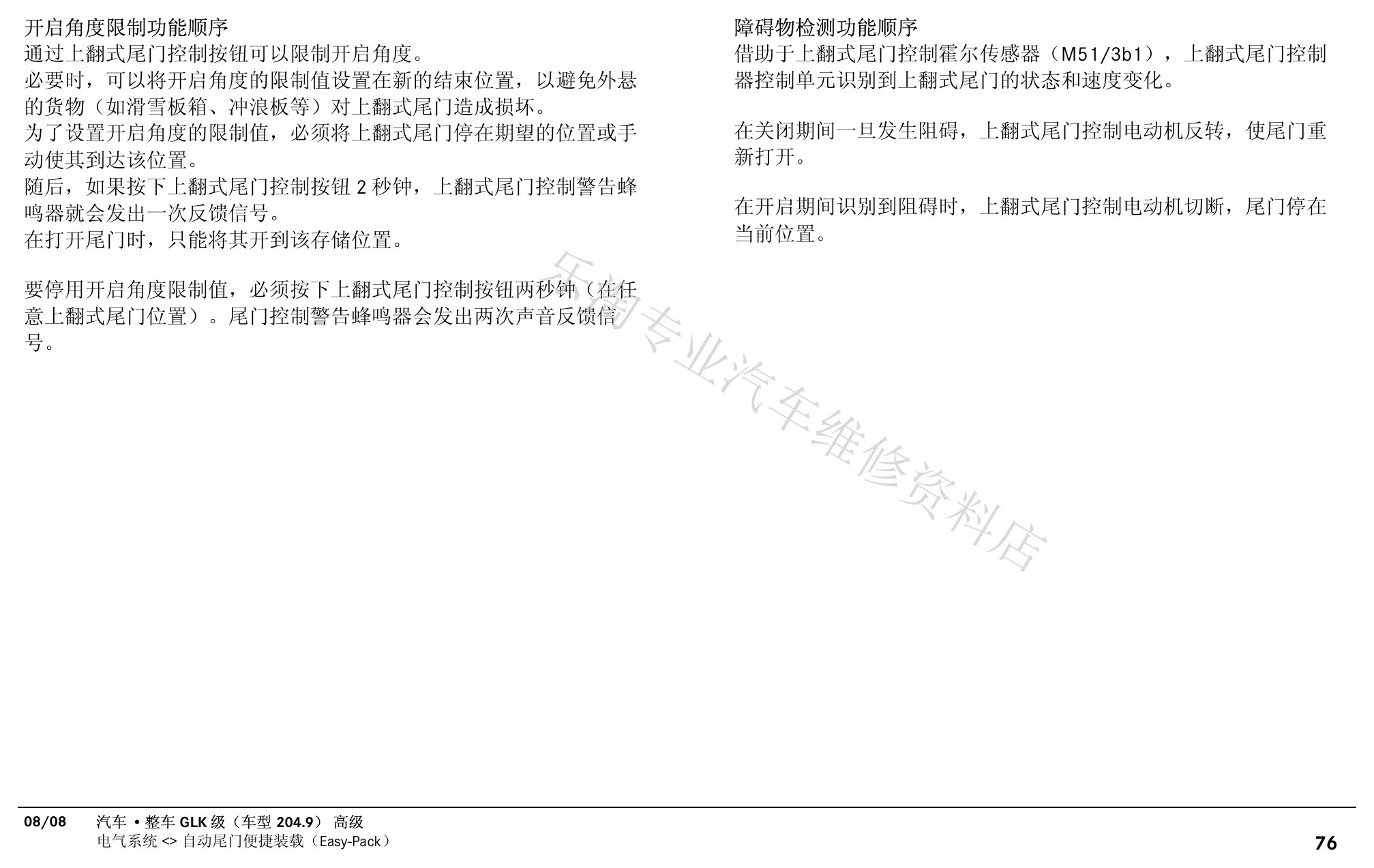

X204 GLK高级中文培训原第82页。

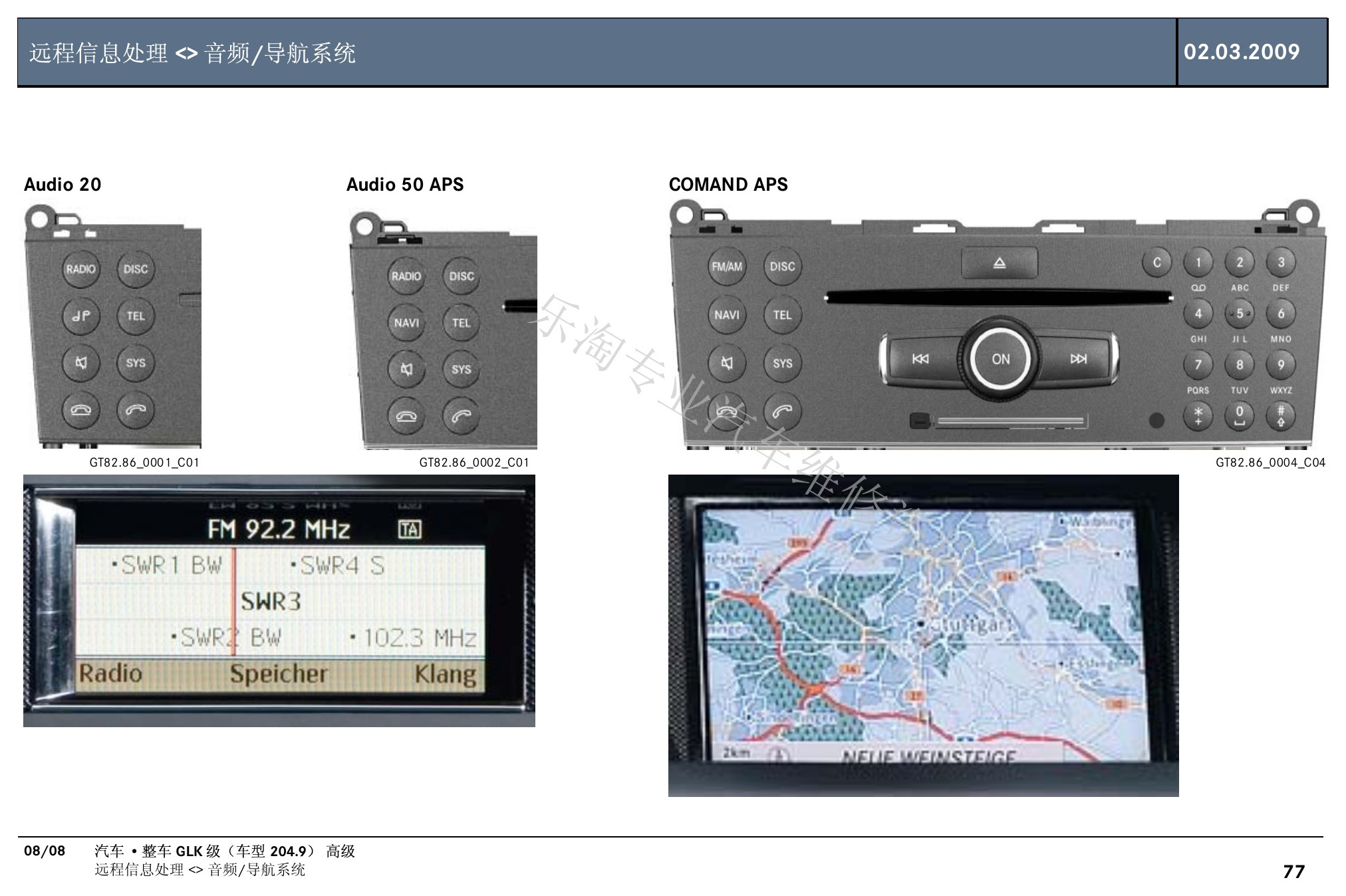

X204 GLK高级中文培训原第83页。

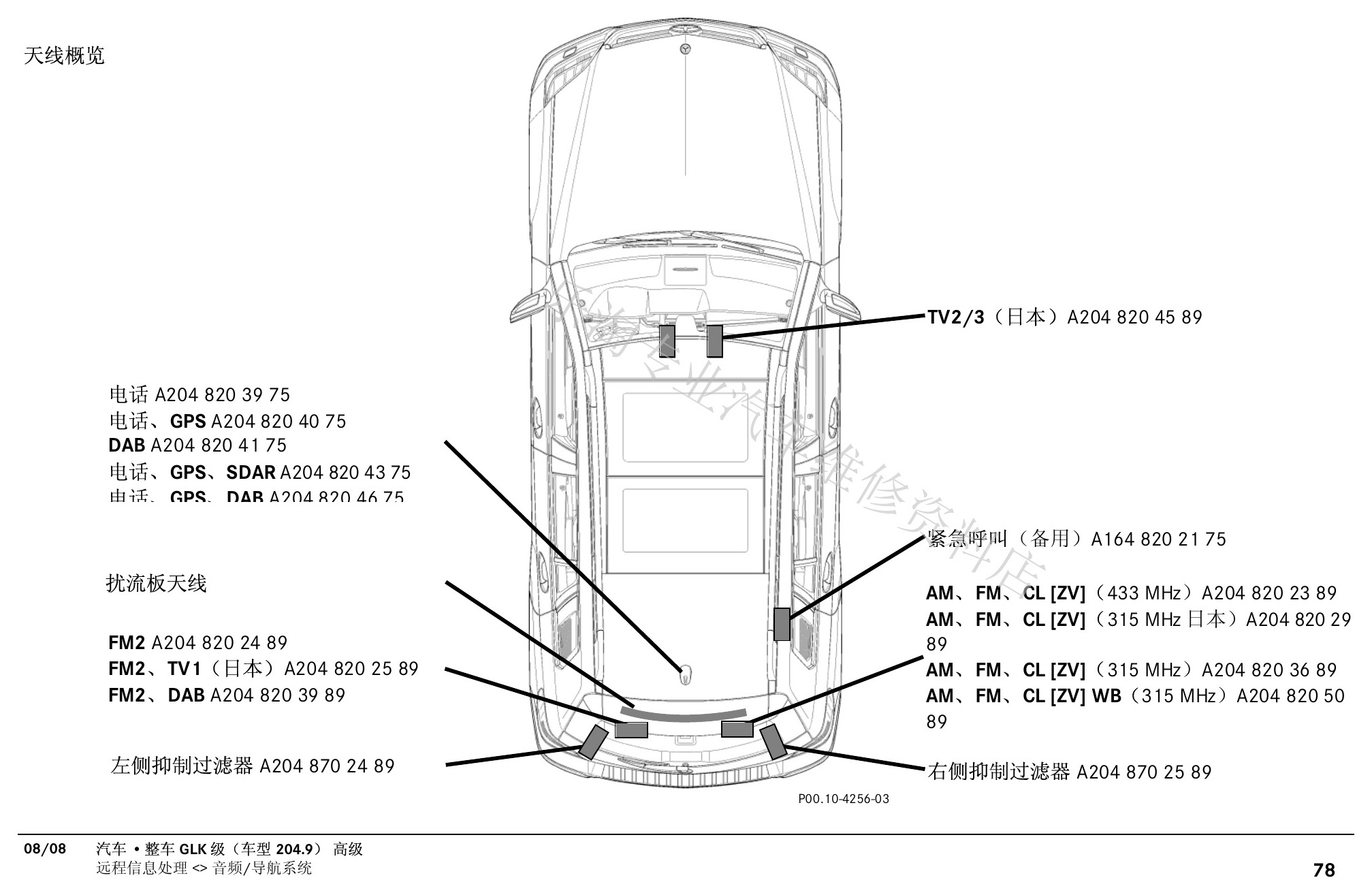

X204 GLK高级中文培训原第84页。
X204 GLK高级中文培训原第85页。
X204 GLK高级中文培训原第86页。

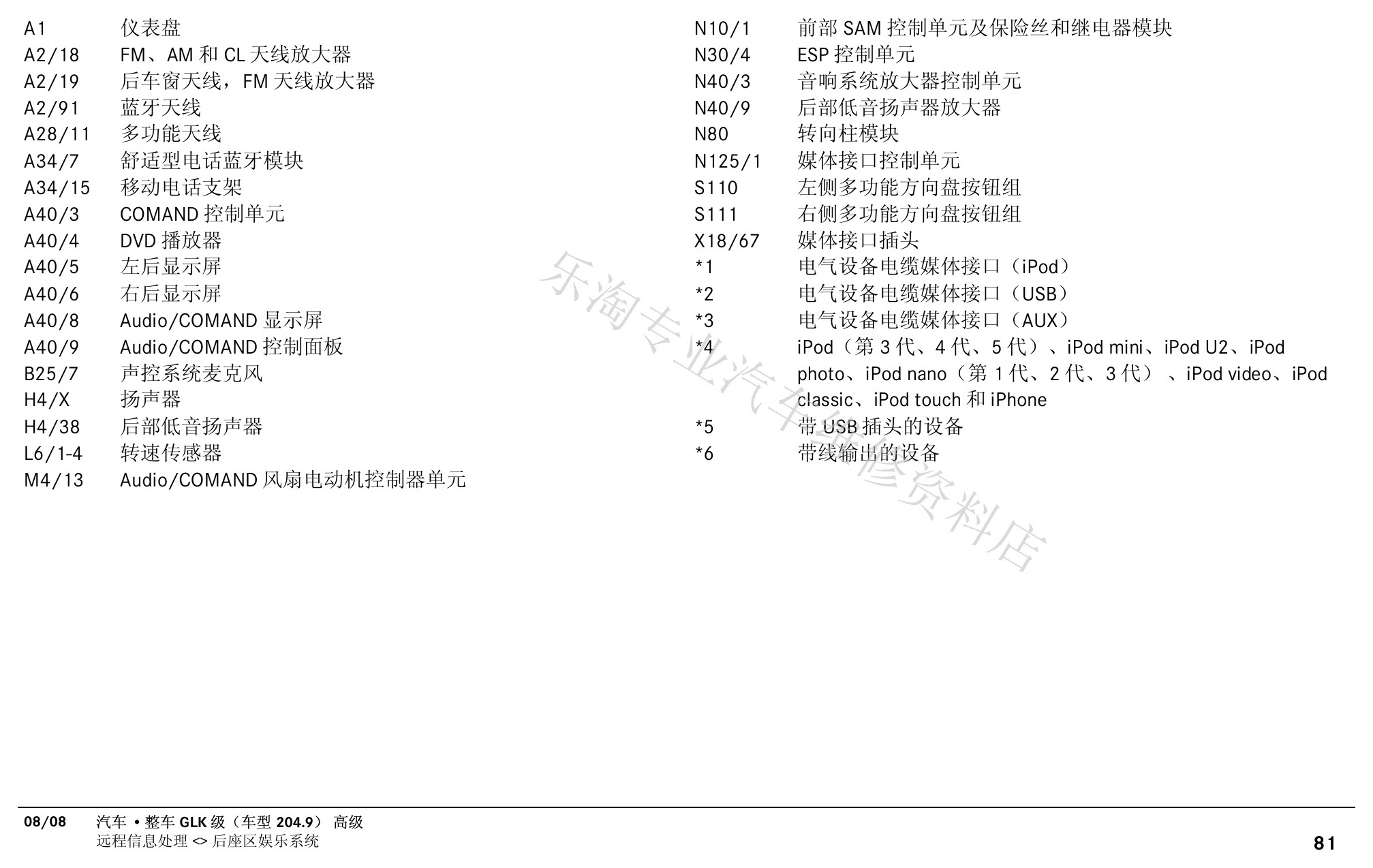

X204 GLK高级中文培训原第87页。
X204 GLK高级中文培训原第88页。

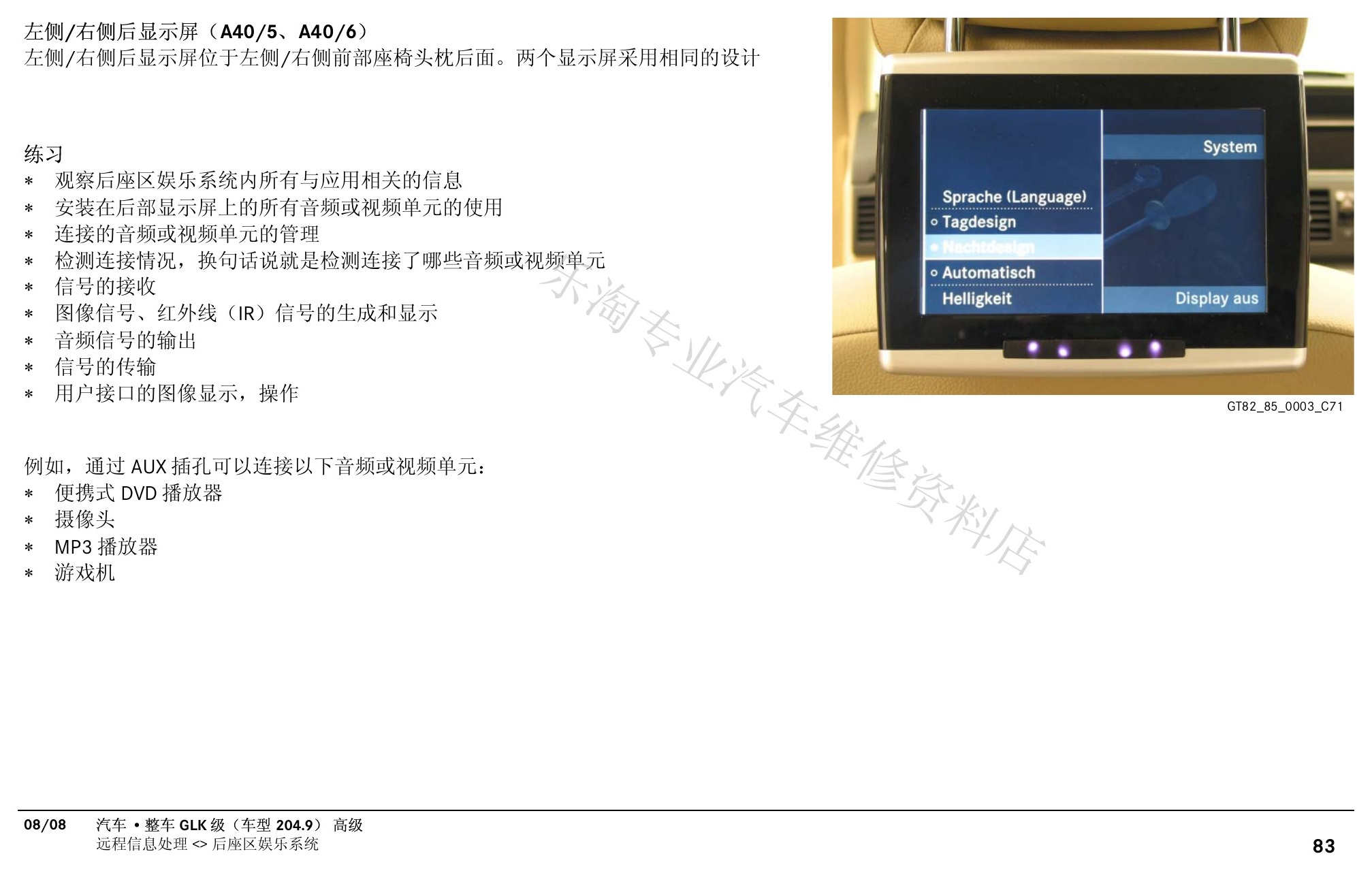

X204 GLK高级中文培训原第89页。

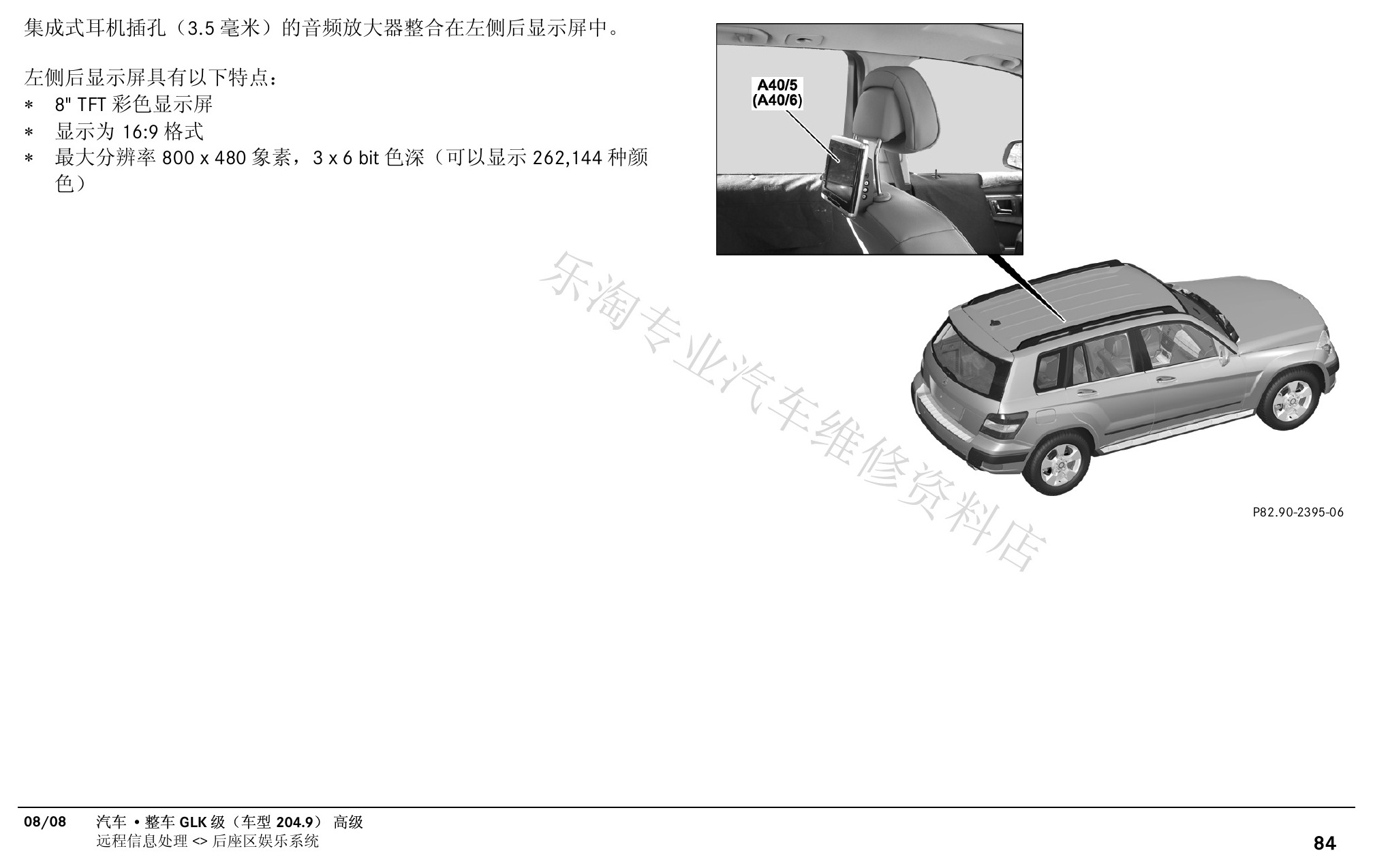

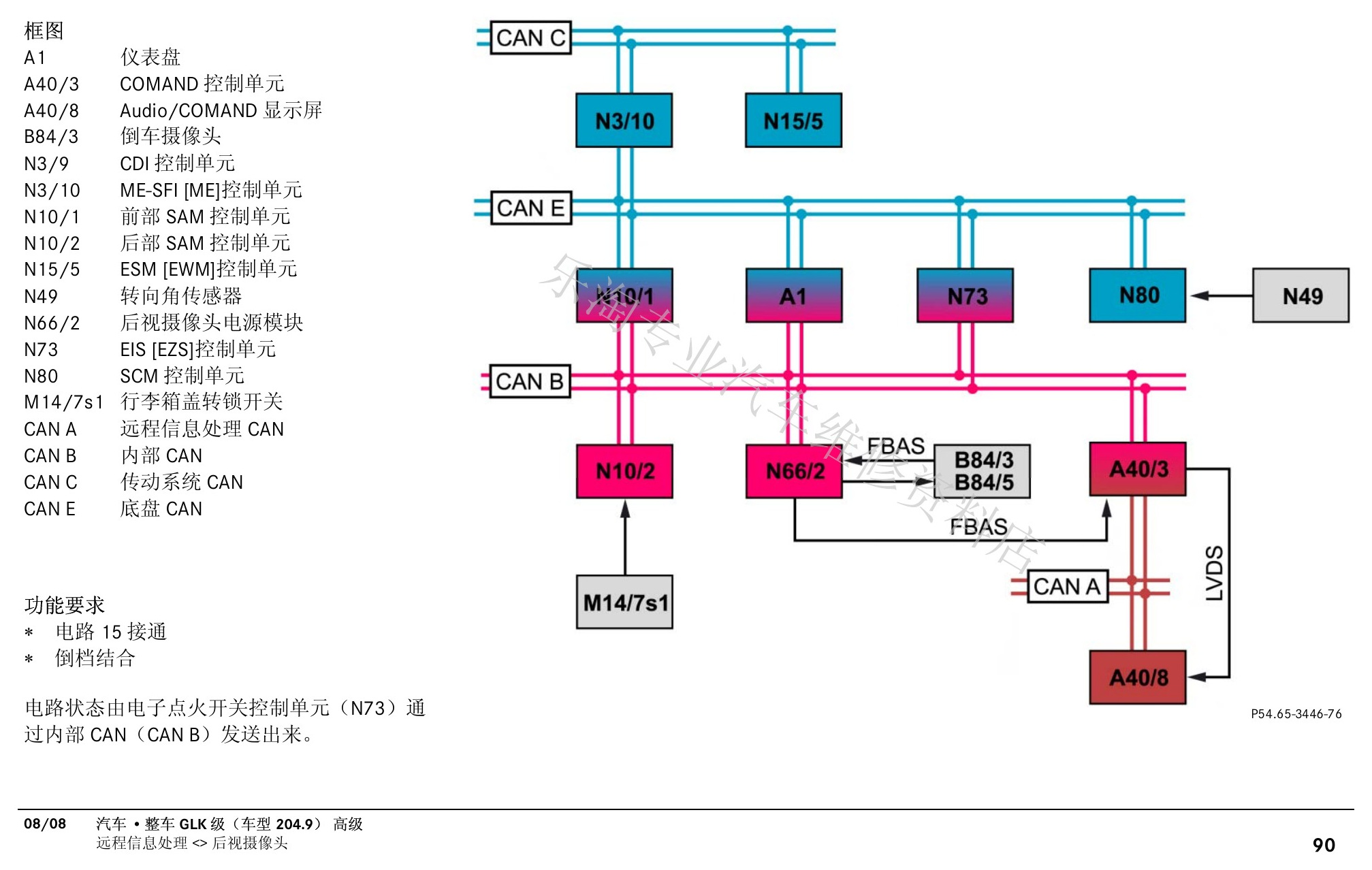

X204 GLK高级中文培训原第90页。

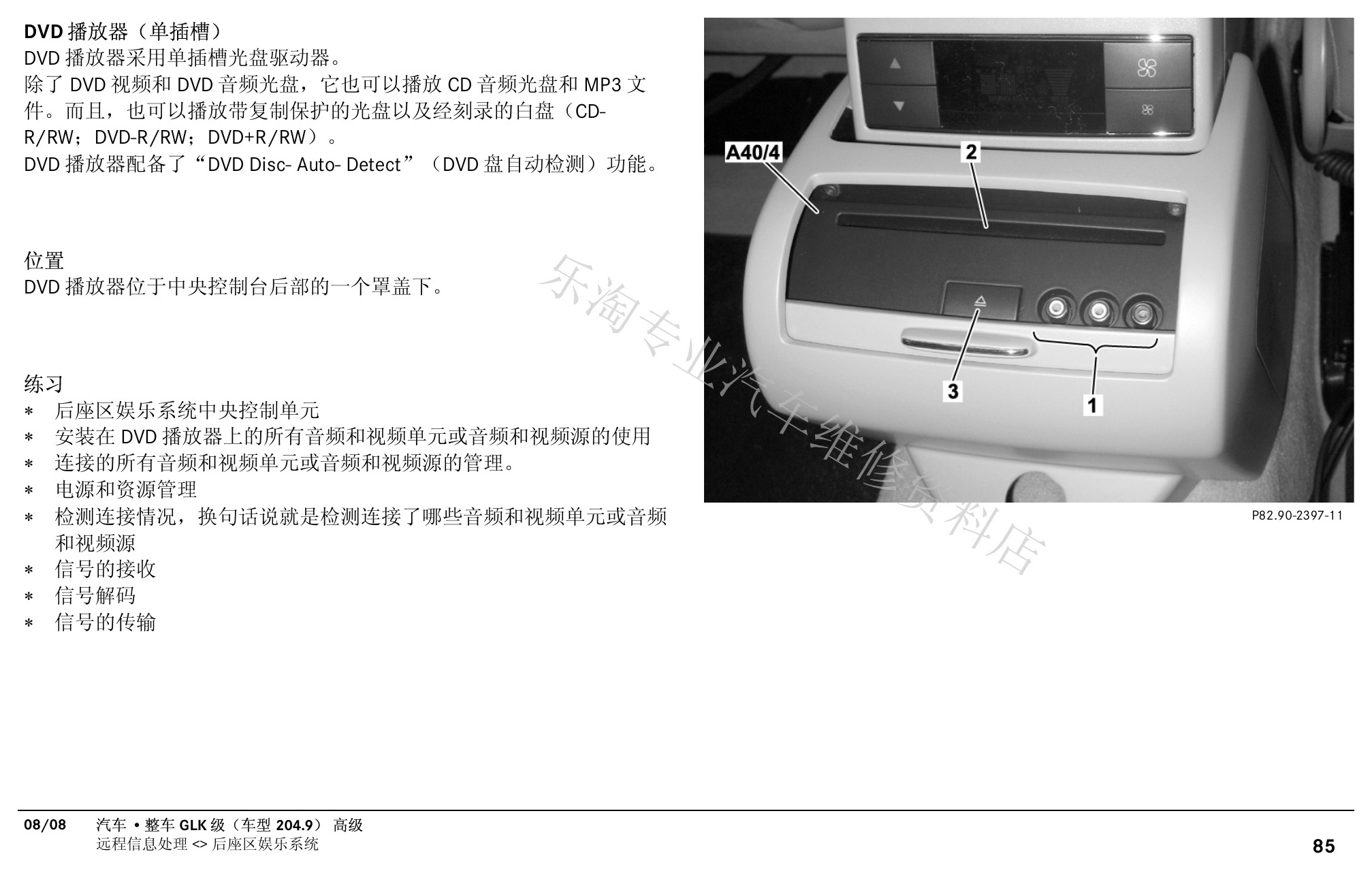

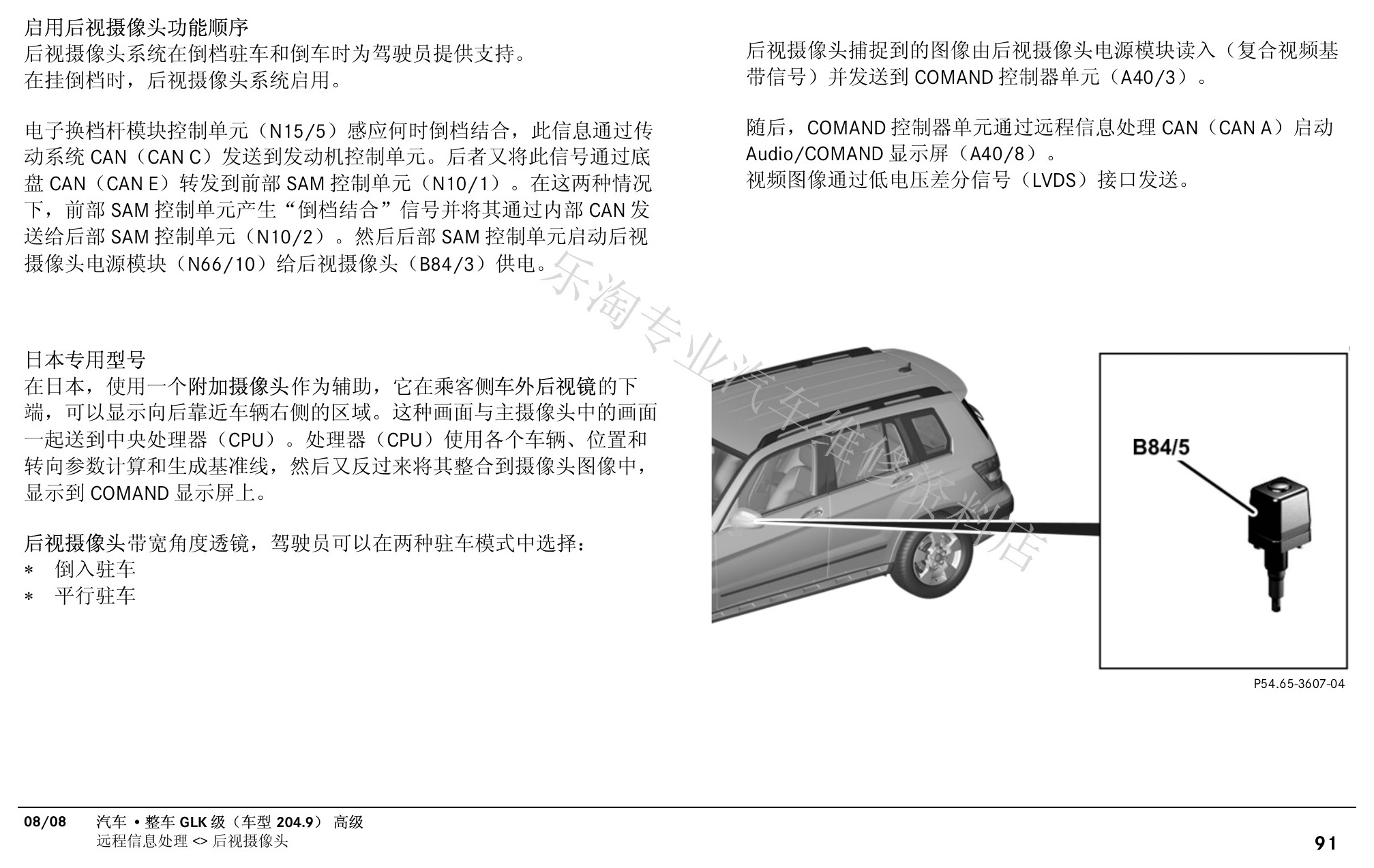

X204 GLK高级中文培训原第91页。

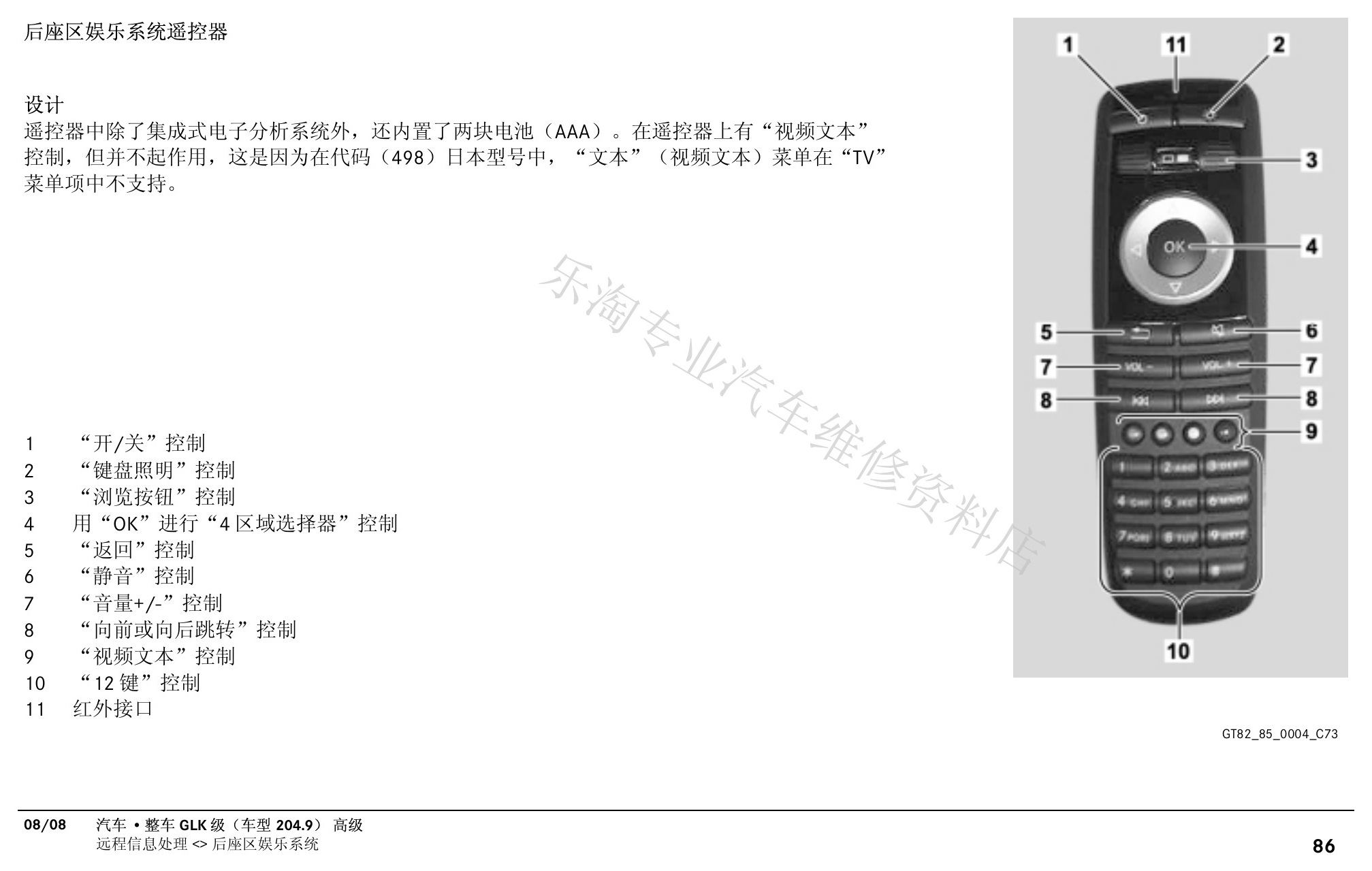

X204 GLK高级中文培训原第92页。

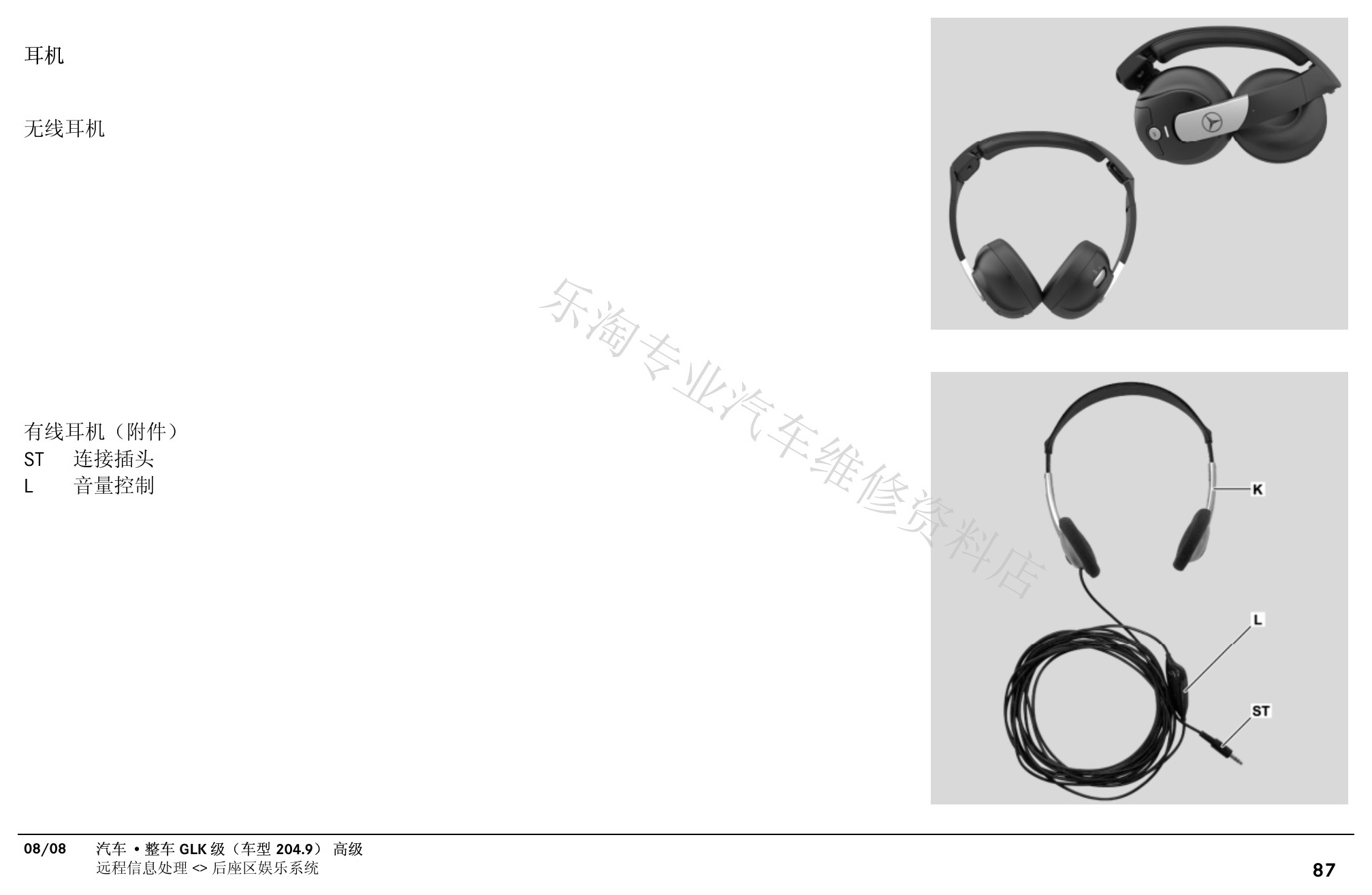

X204 GLK高级中文培训原第93页。

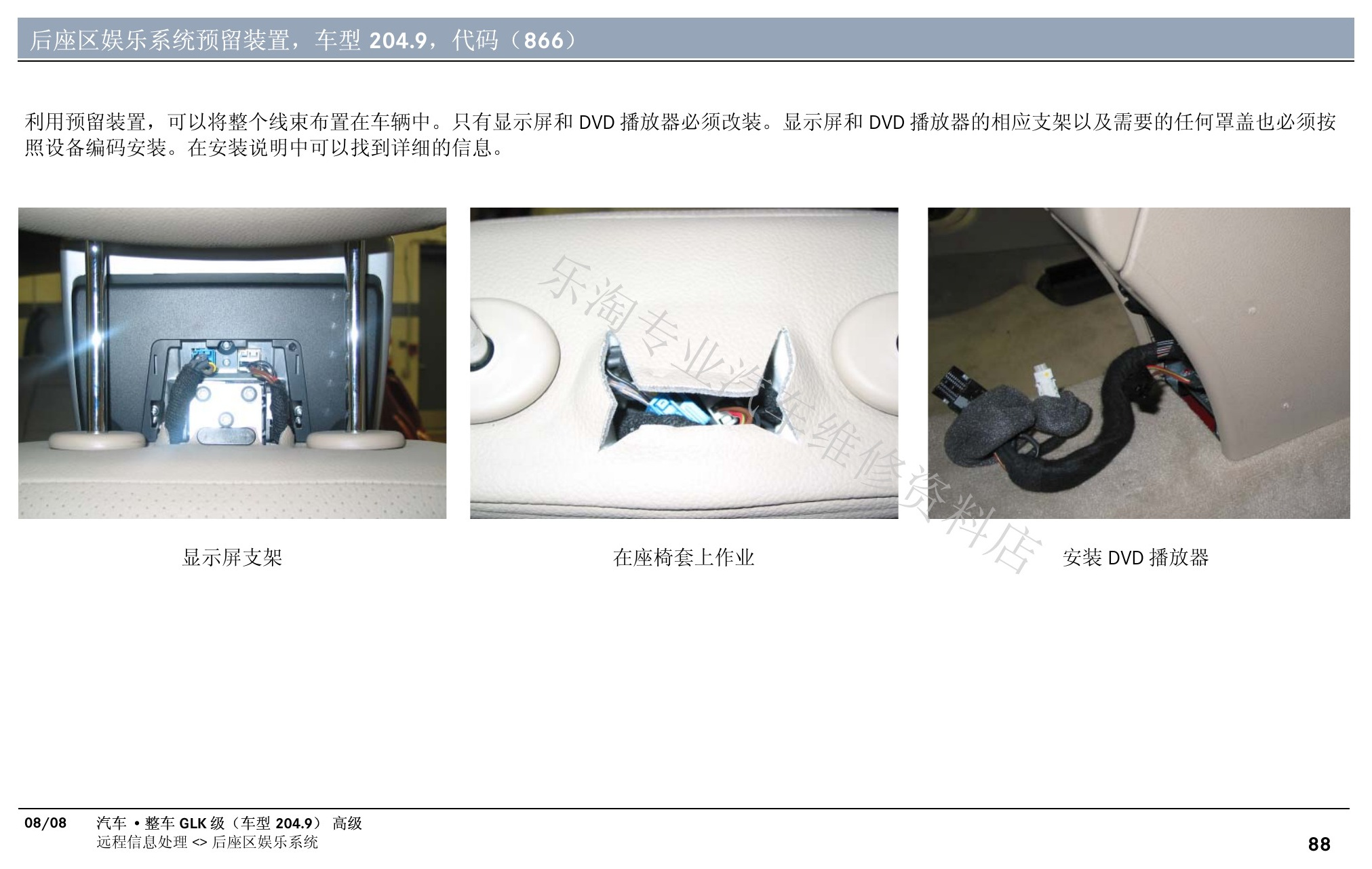

X204 GLK高级中文培训原第94页。

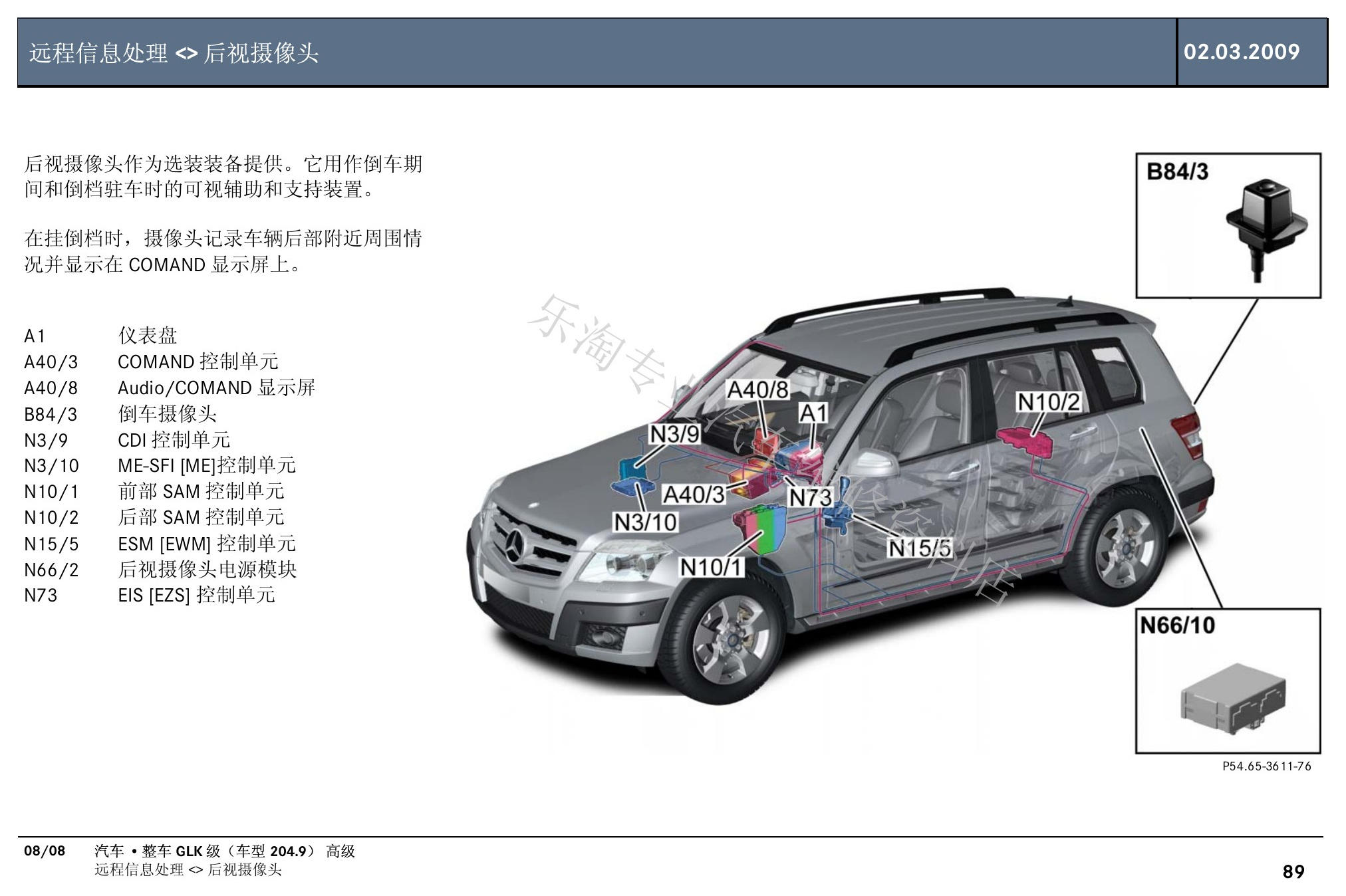

X204 GLK高级中文培训原第95页。
X204 GLK高级中文培训原第96页。
X204 GLK高级中文培训原第97页。
X204 GLK高级中文培训原第98页。

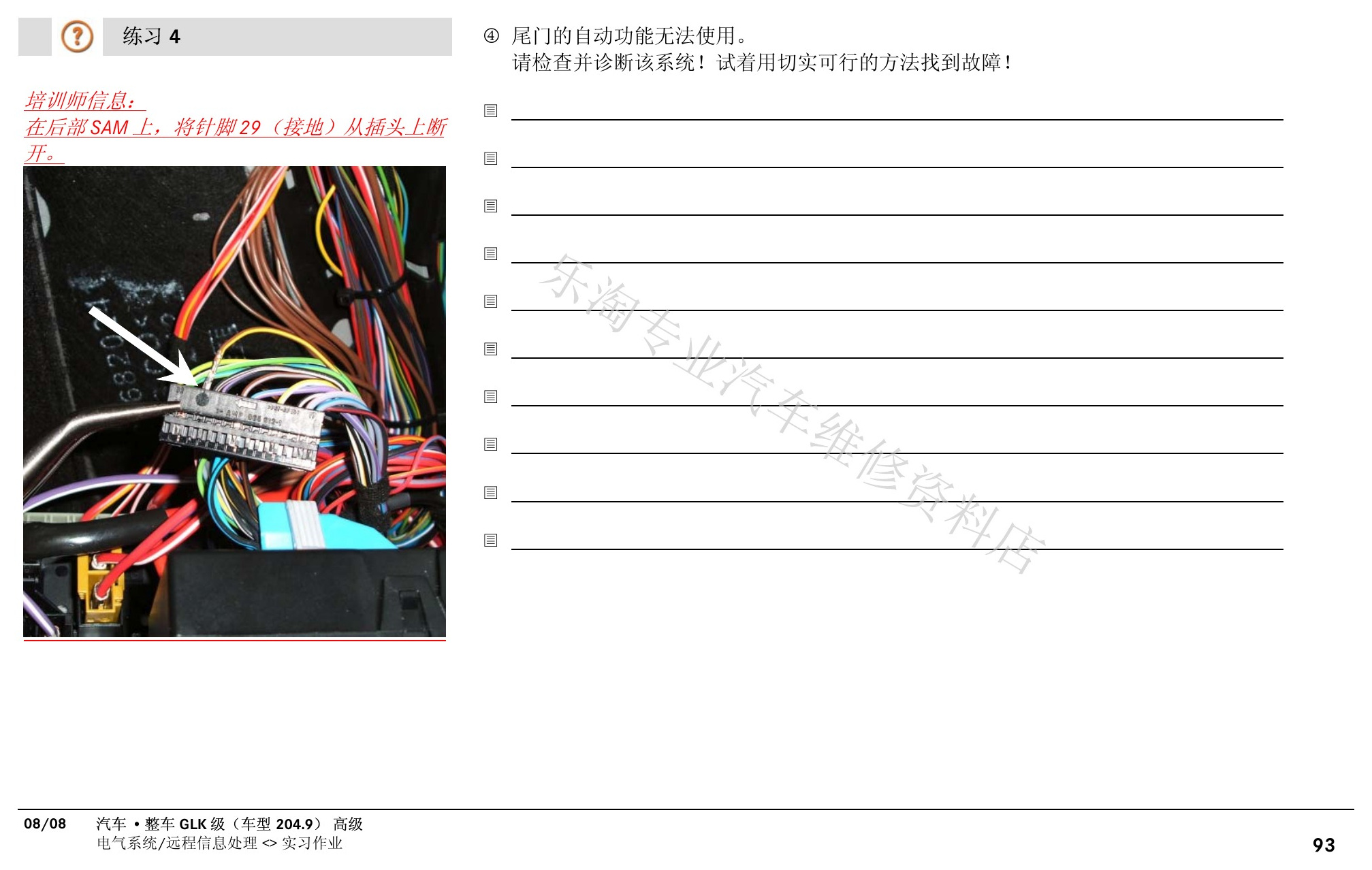

X204 GLK高级中文培训原第99页。

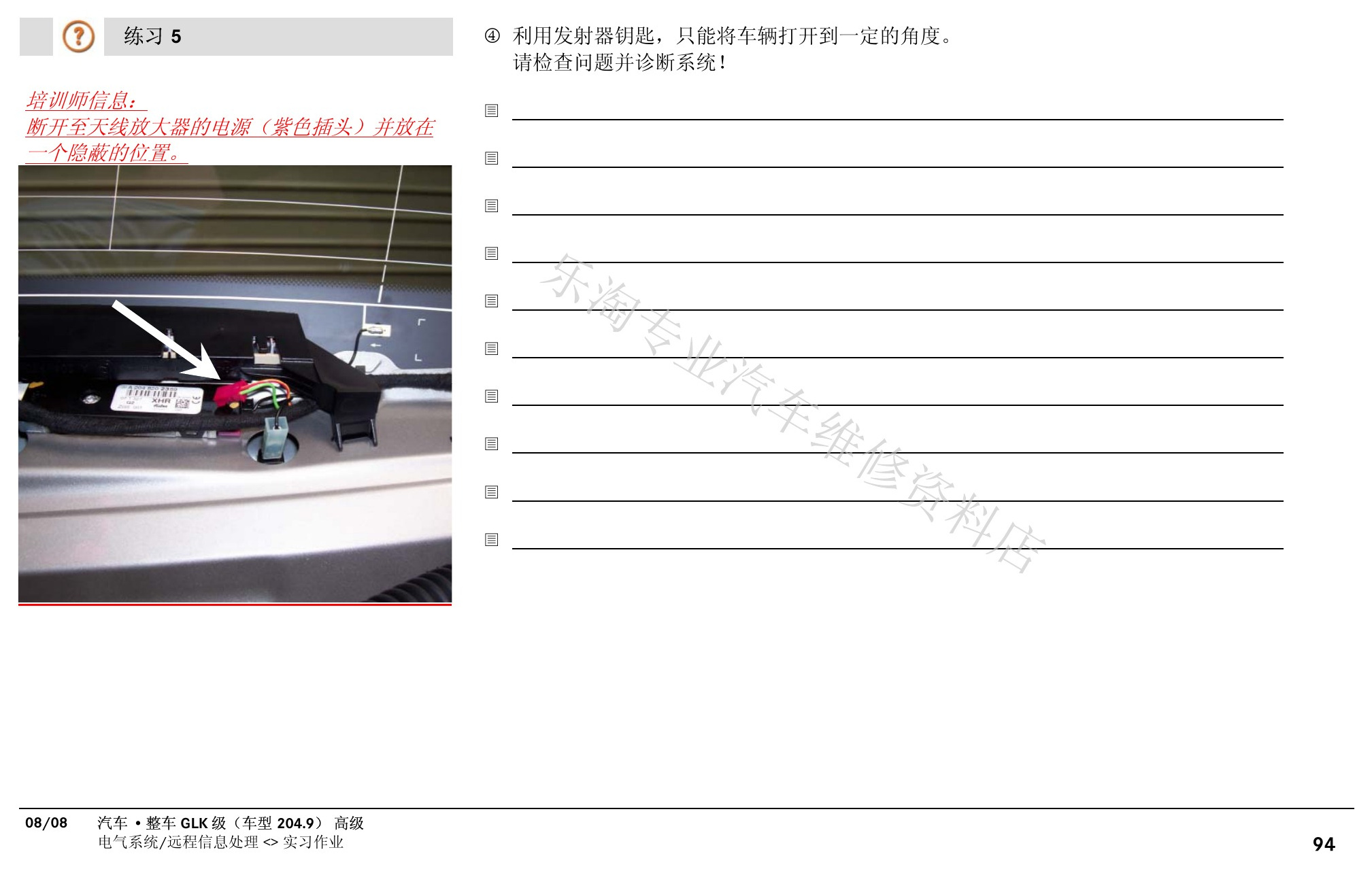

X204 GLK高级中文培训原第100页。
X204 GLK高级中文培训原第101页。
X204 GLK高级中文培训原第102页。
X204 GLK高级中文培训原第103页。

四、底盘、722.9、4MATIC与制动转向

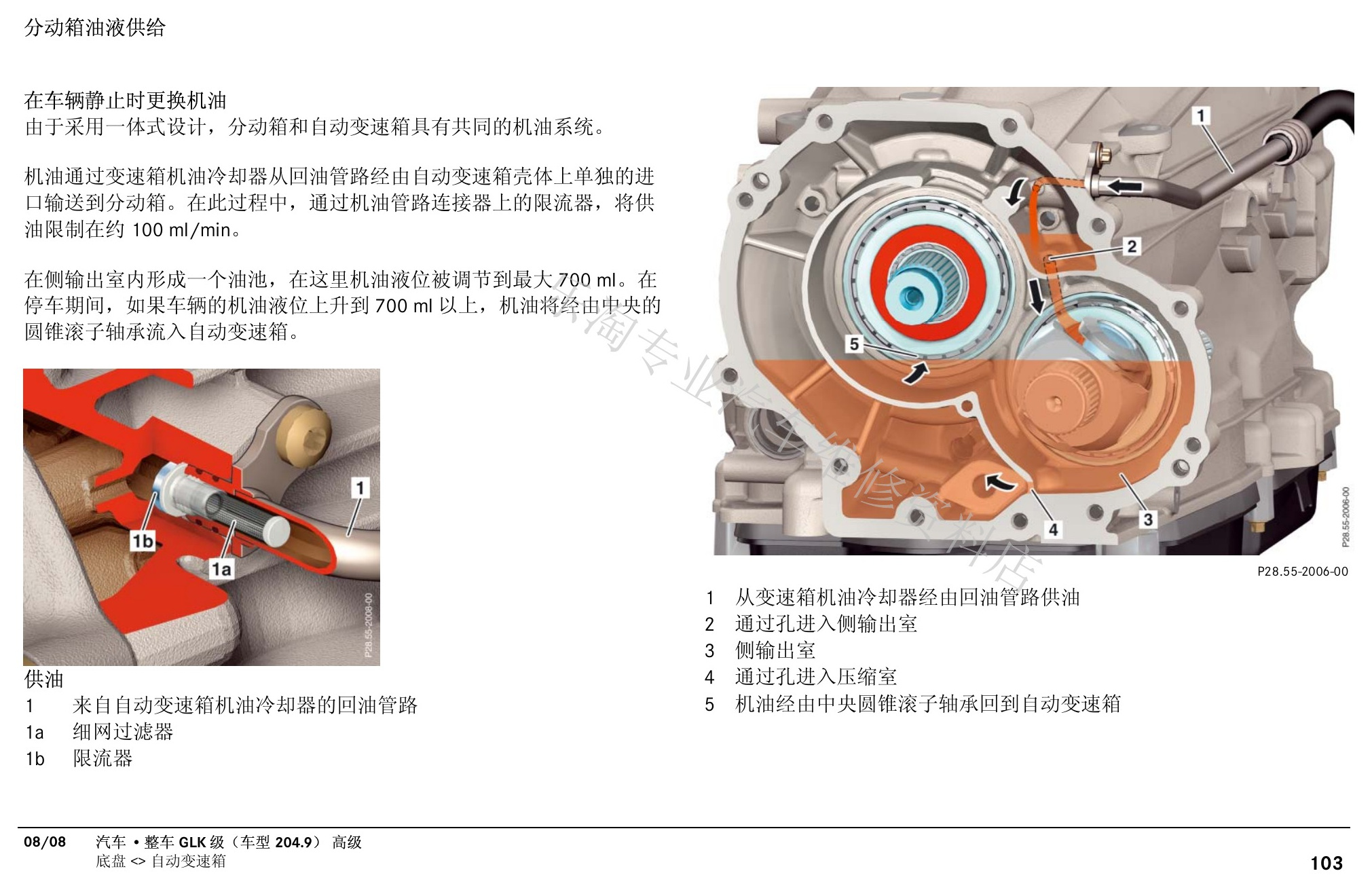

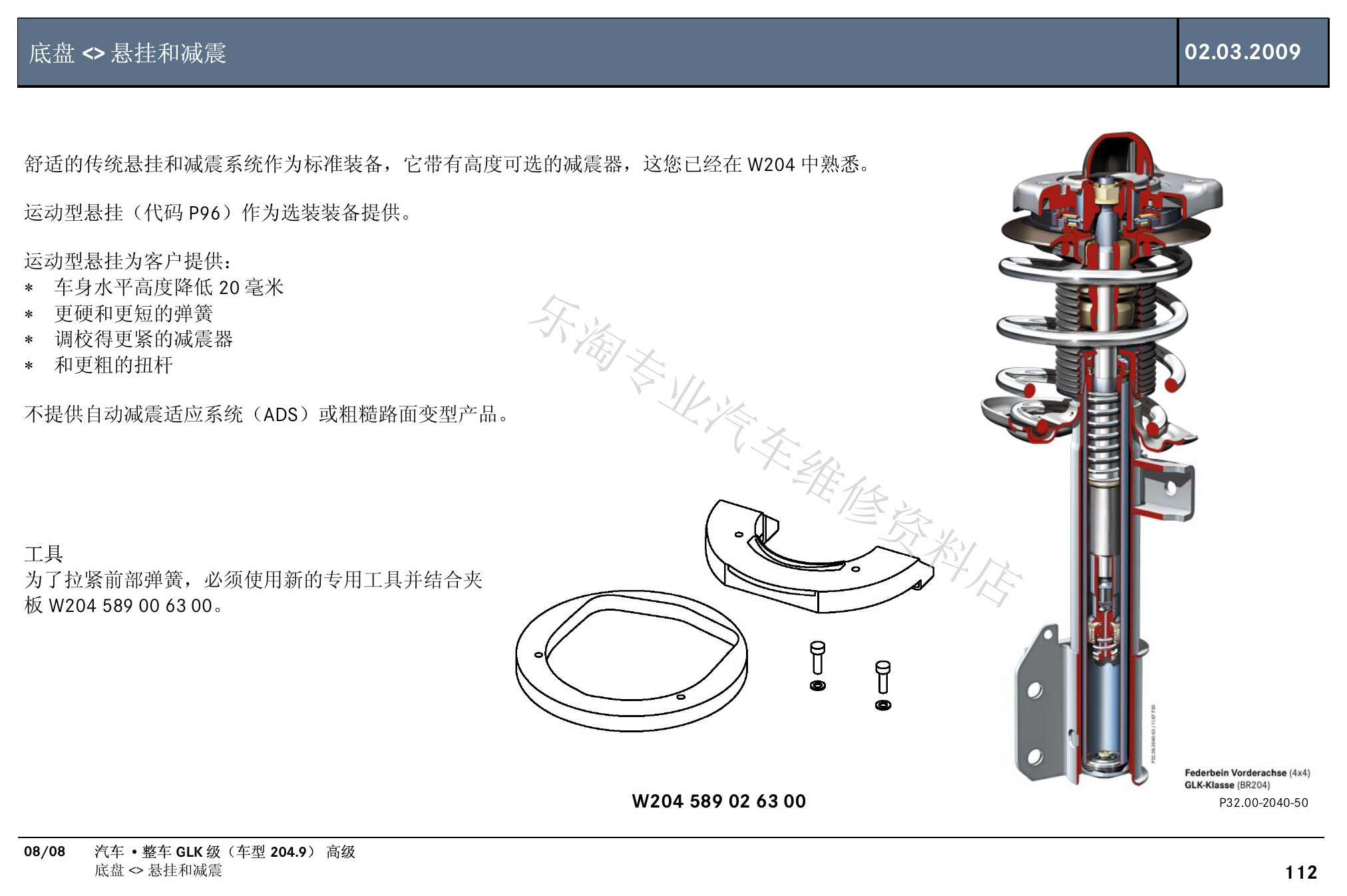

底盘部分介绍722.9和分动箱、4MATIC动力分配、越野程序、悬架车桥、轮胎压力监测、ABR制动及AGILITY CONTROL转向。

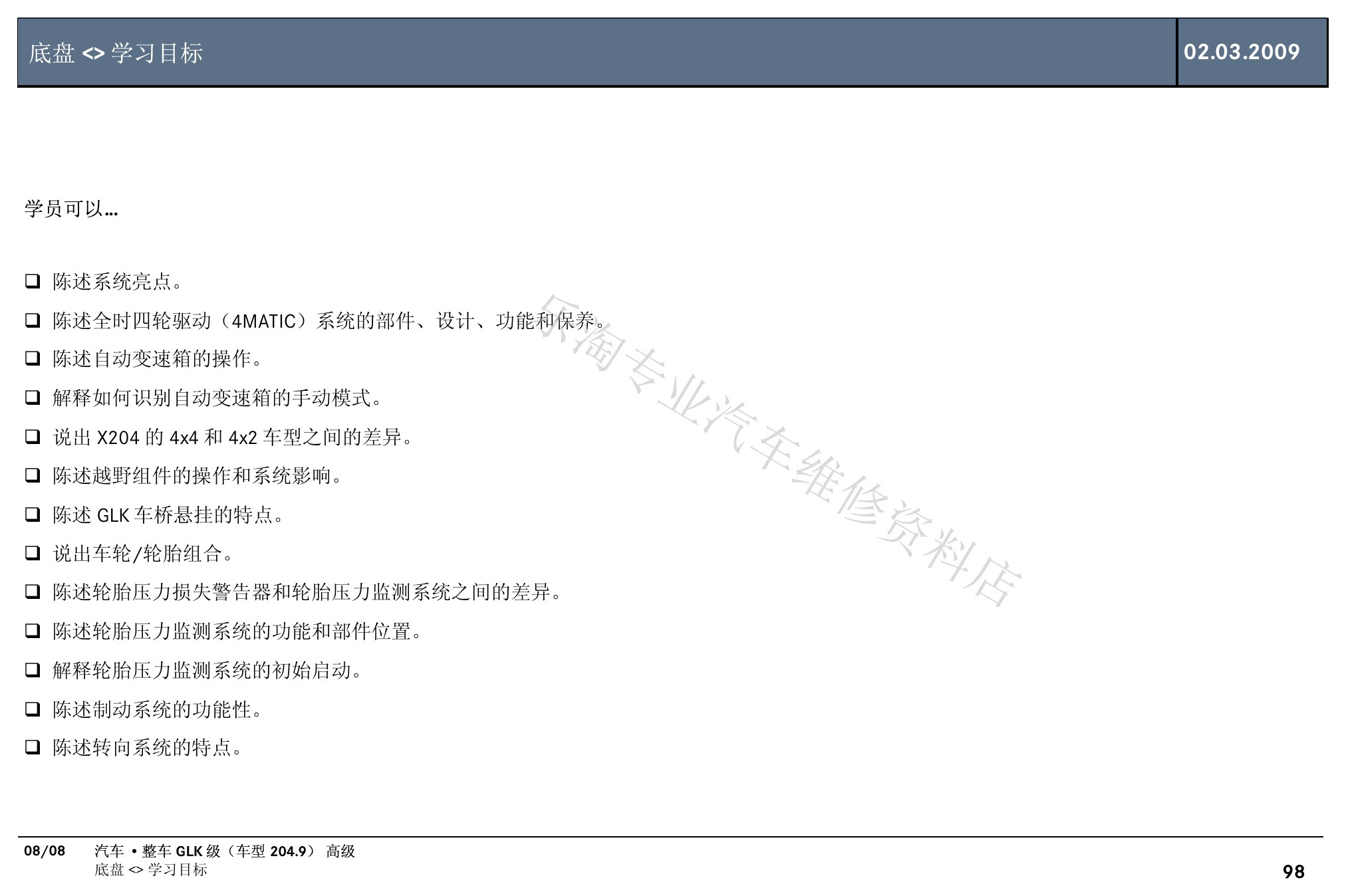

X204 GLK高级中文培训原第104页。

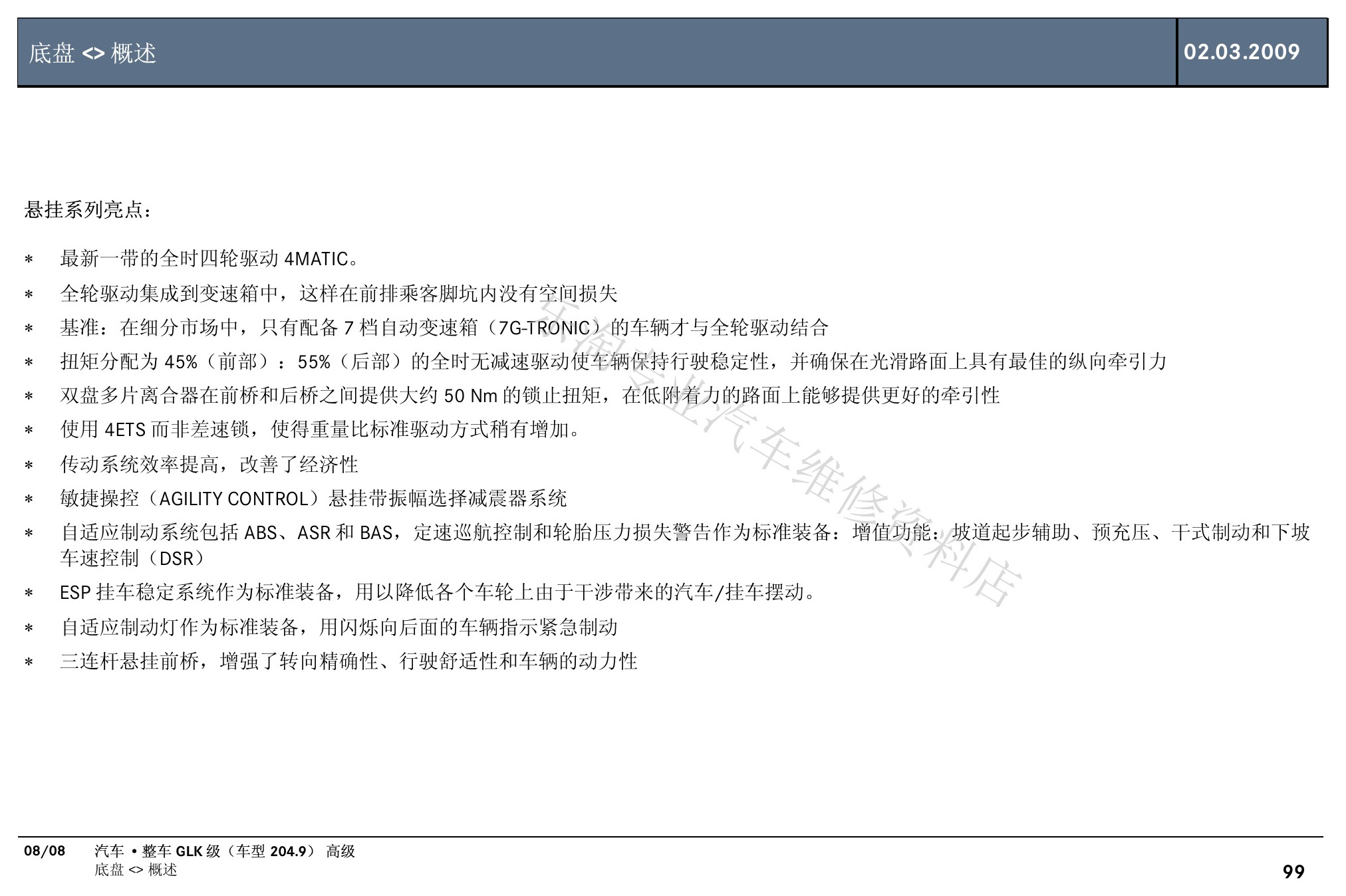

X204 GLK高级中文培训原第105页。

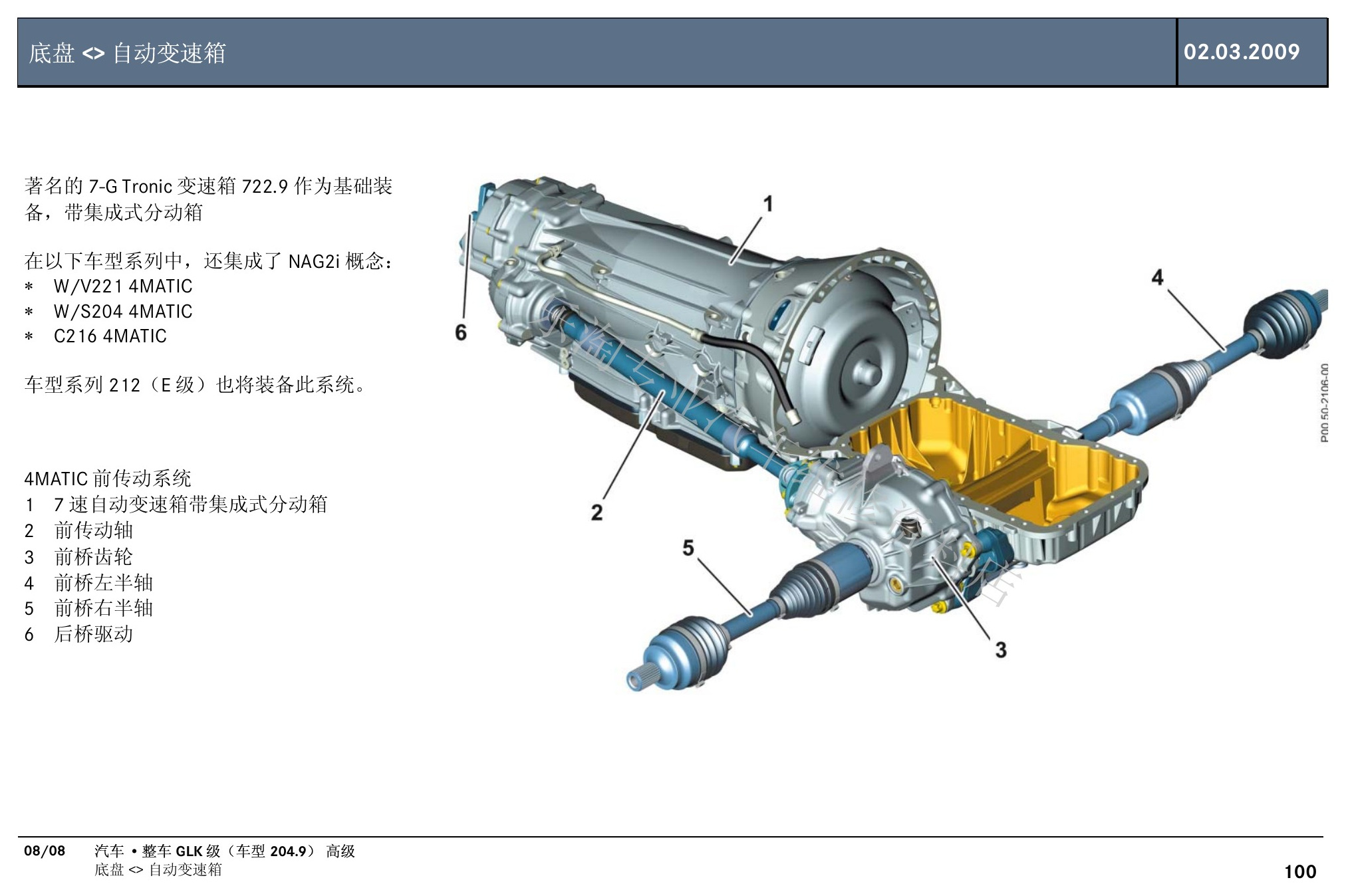

X204 GLK高级中文培训原第106页。

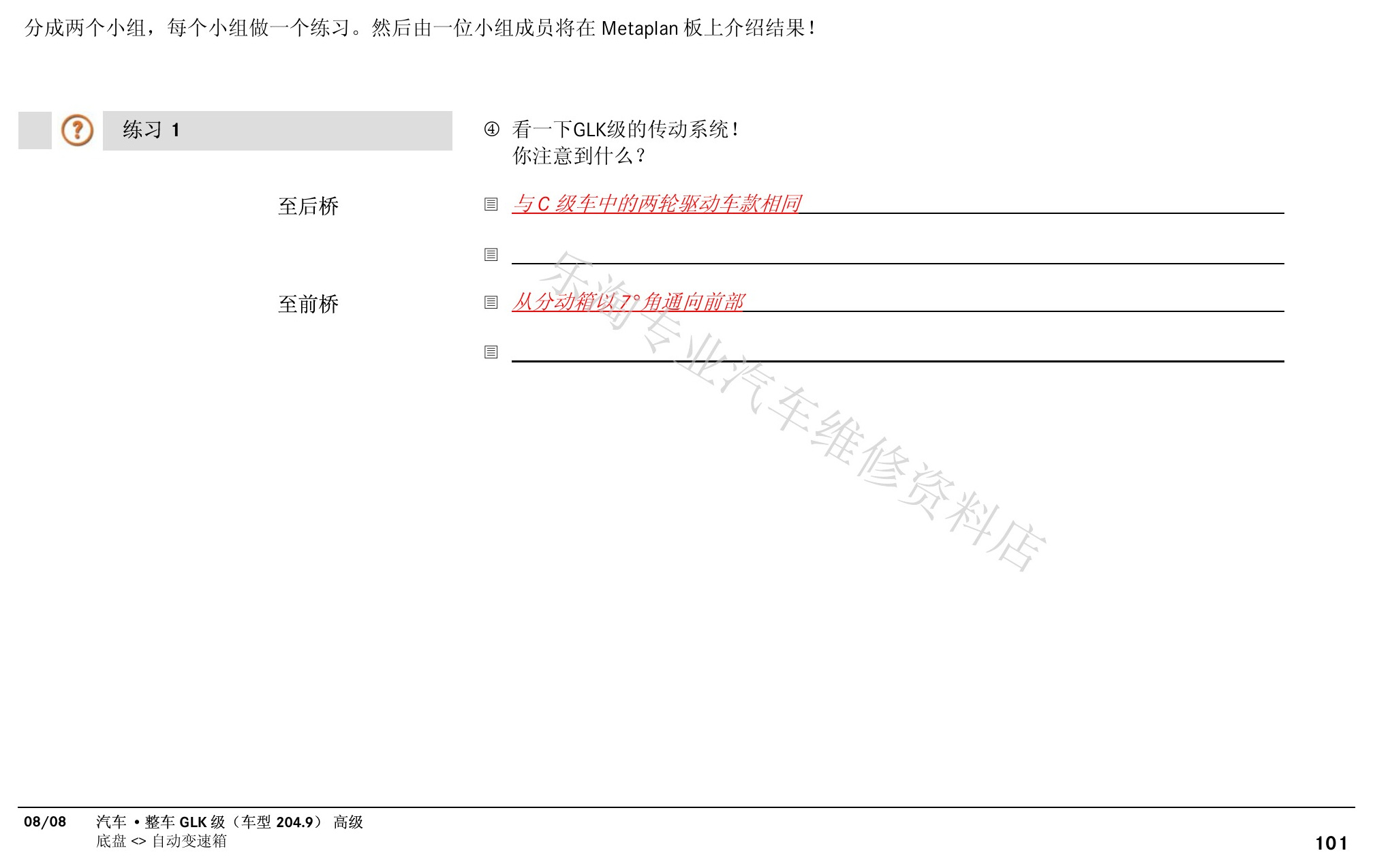

X204 GLK高级中文培训原第107页。

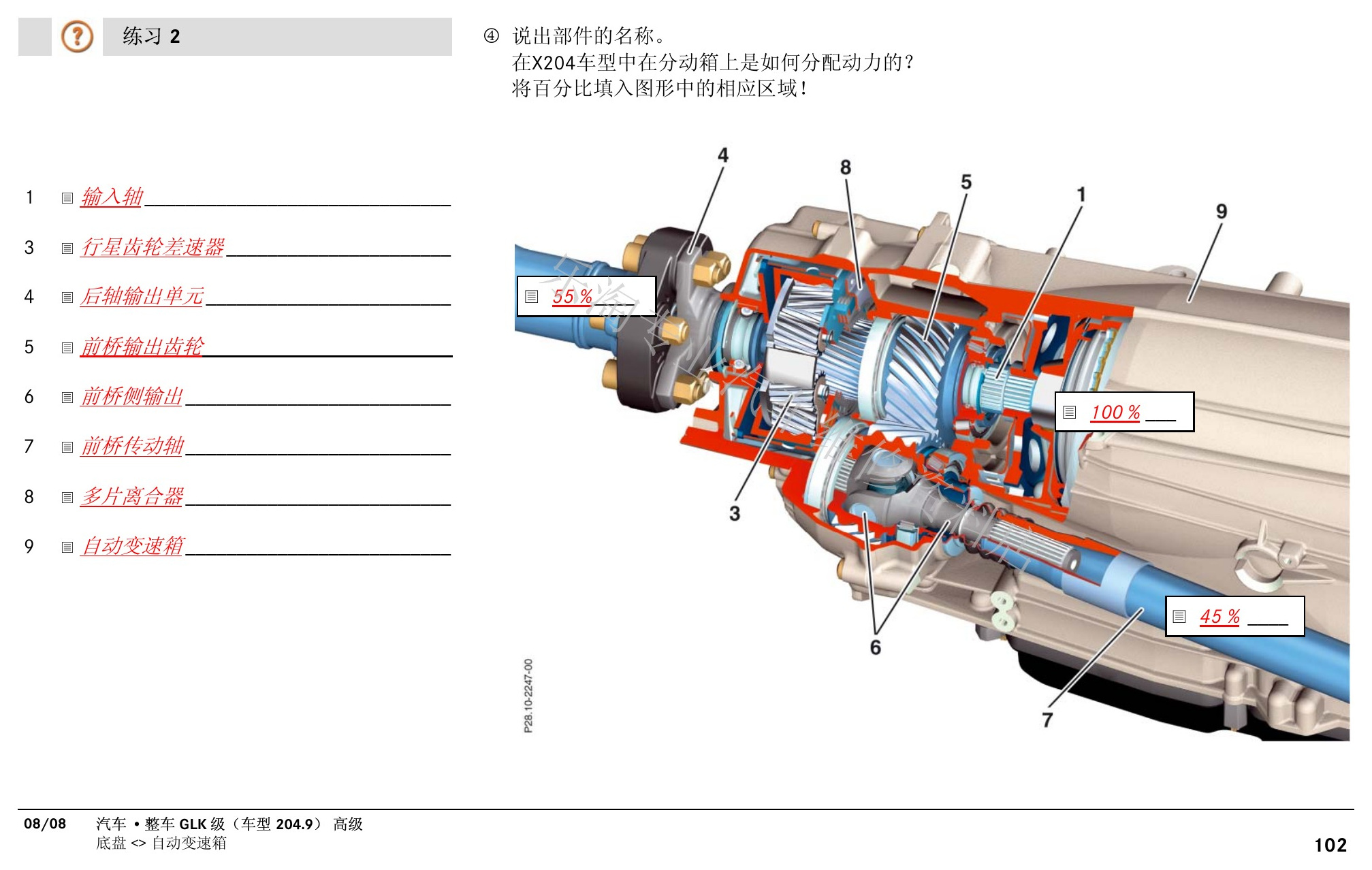

X204 GLK高级中文培训原第108页。
X204 GLK高级中文培训原第109页。

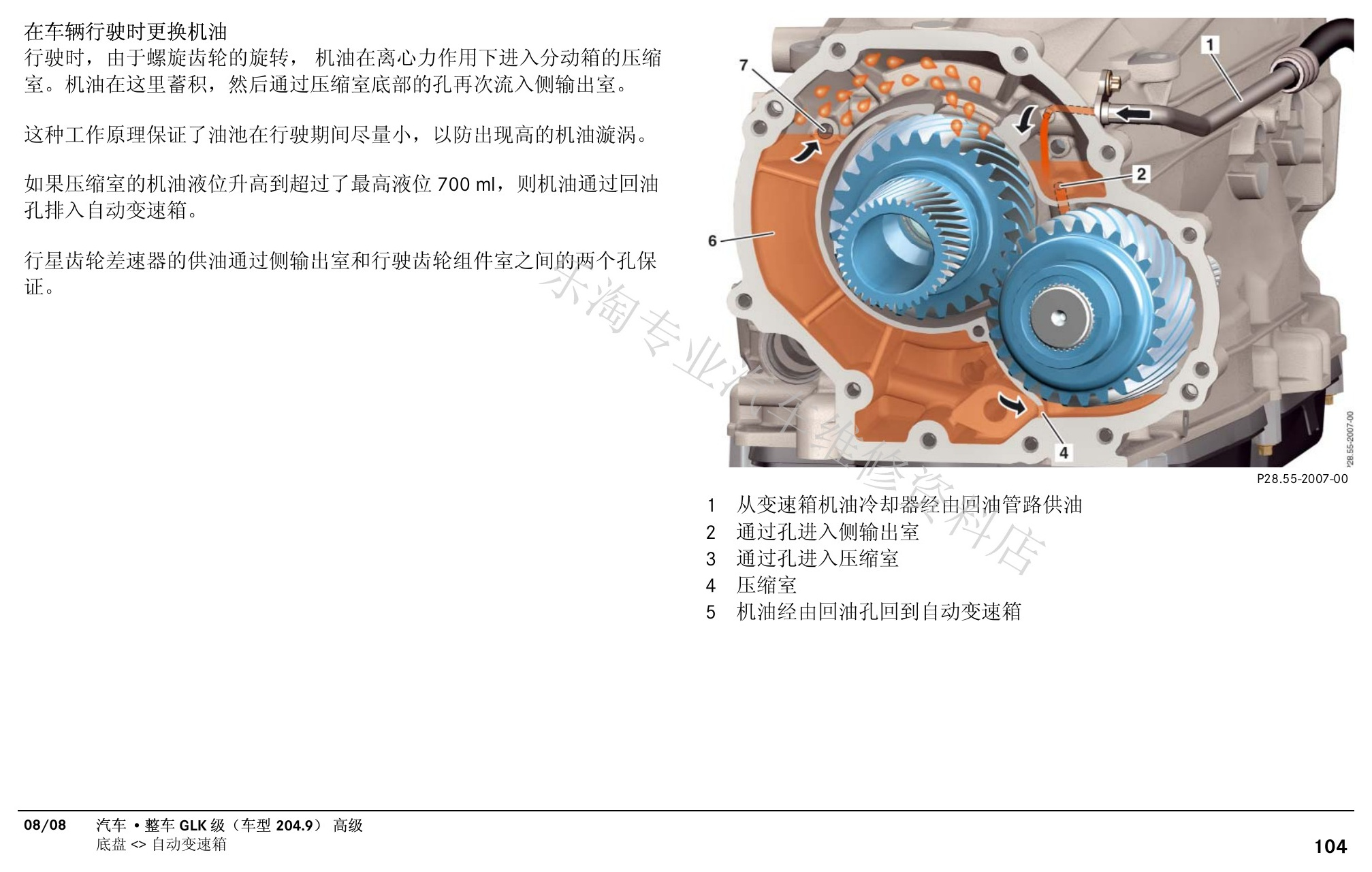

X204 GLK高级中文培训原第110页。

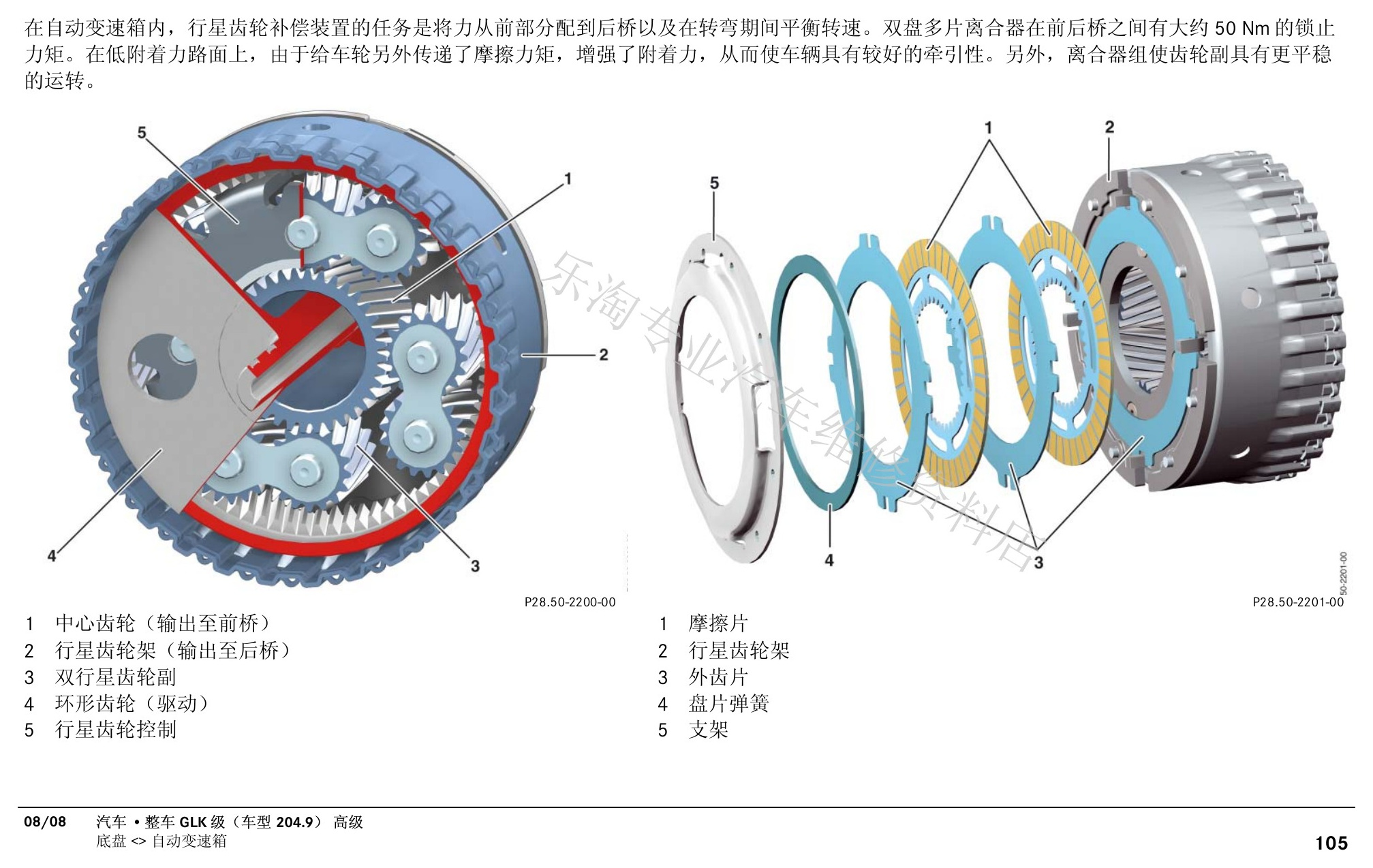

X204 GLK高级中文培训原第111页。

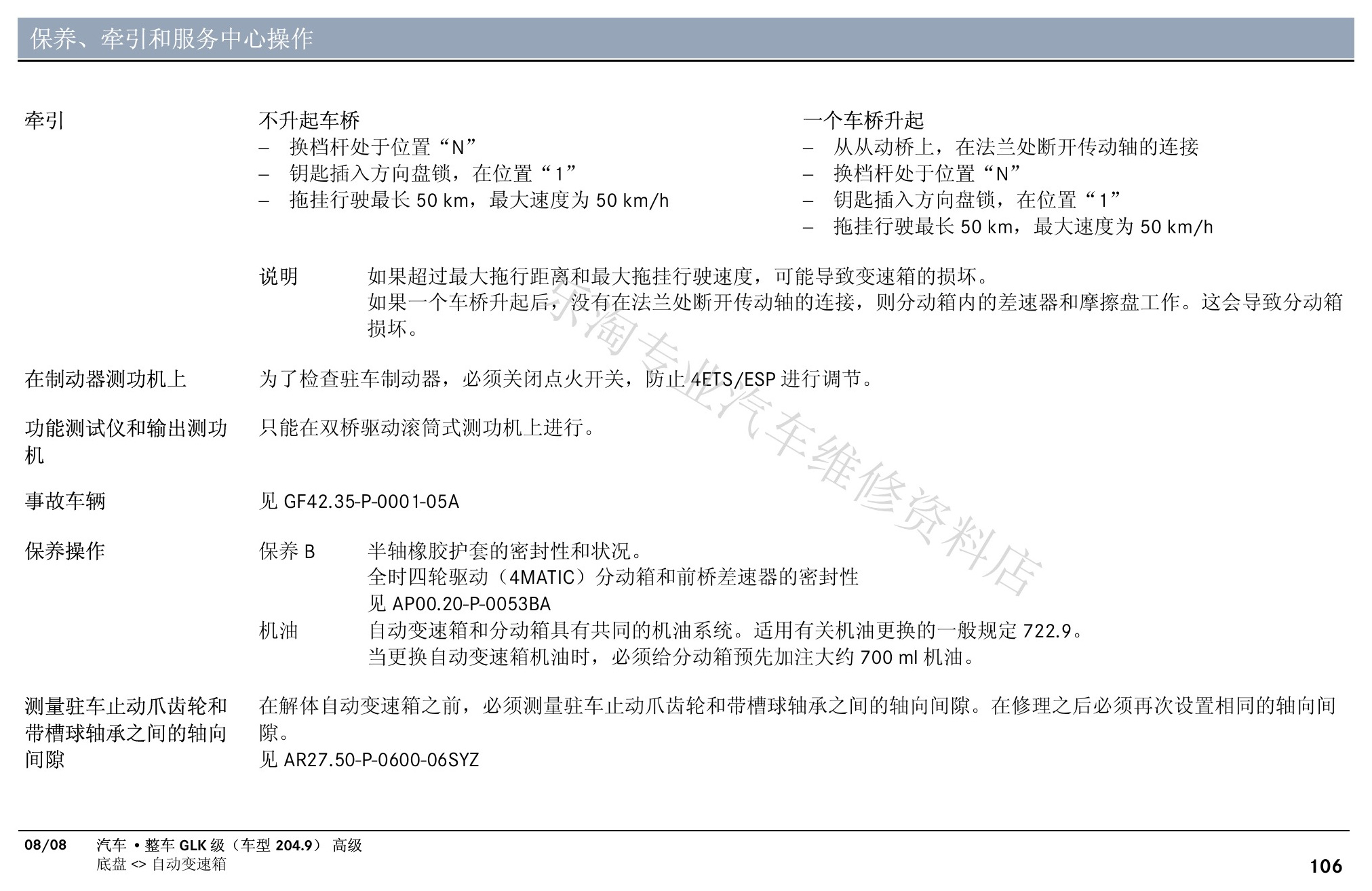

X204 GLK高级中文培训原第112页。

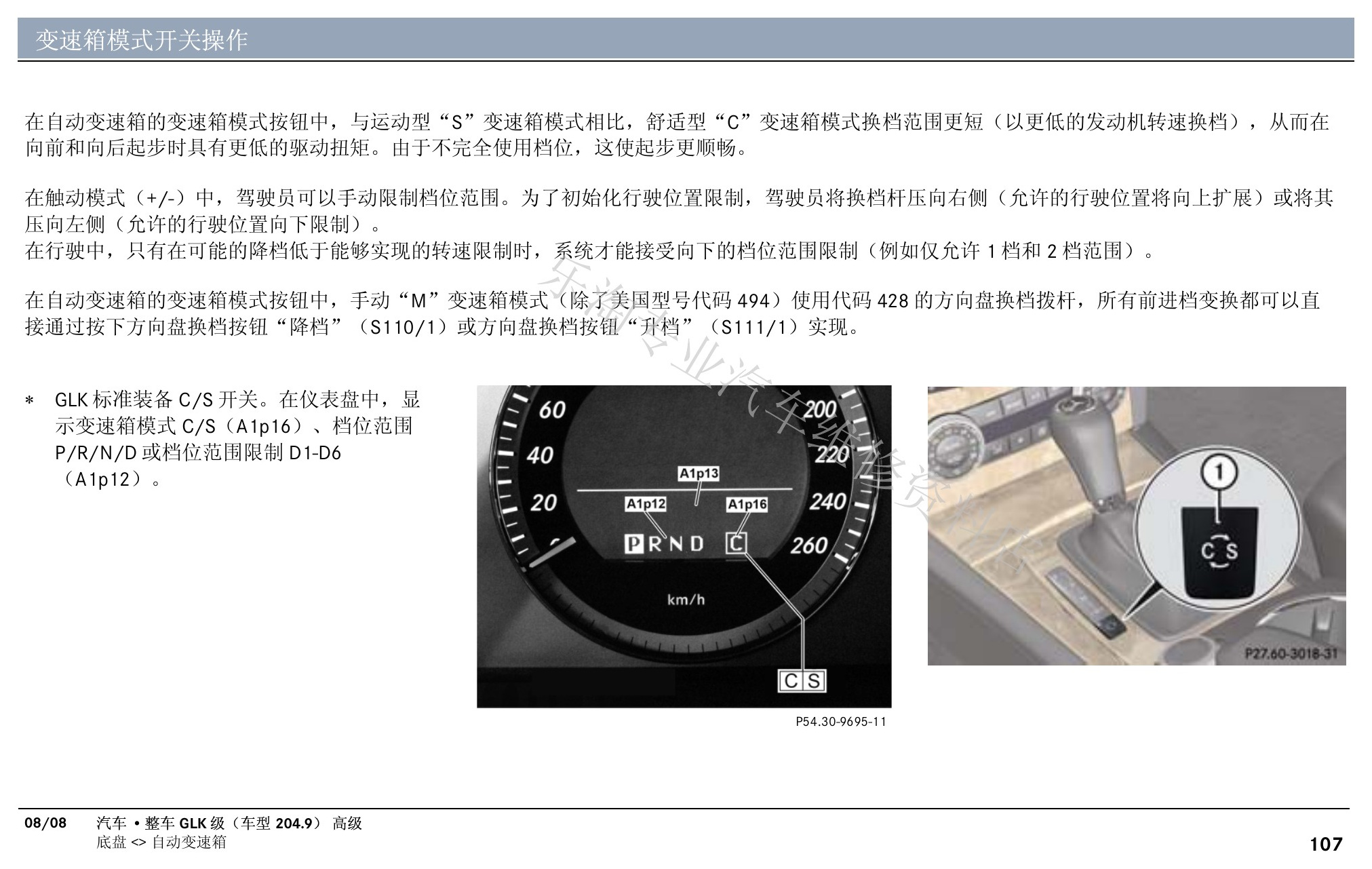

X204 GLK高级中文培训原第113页。

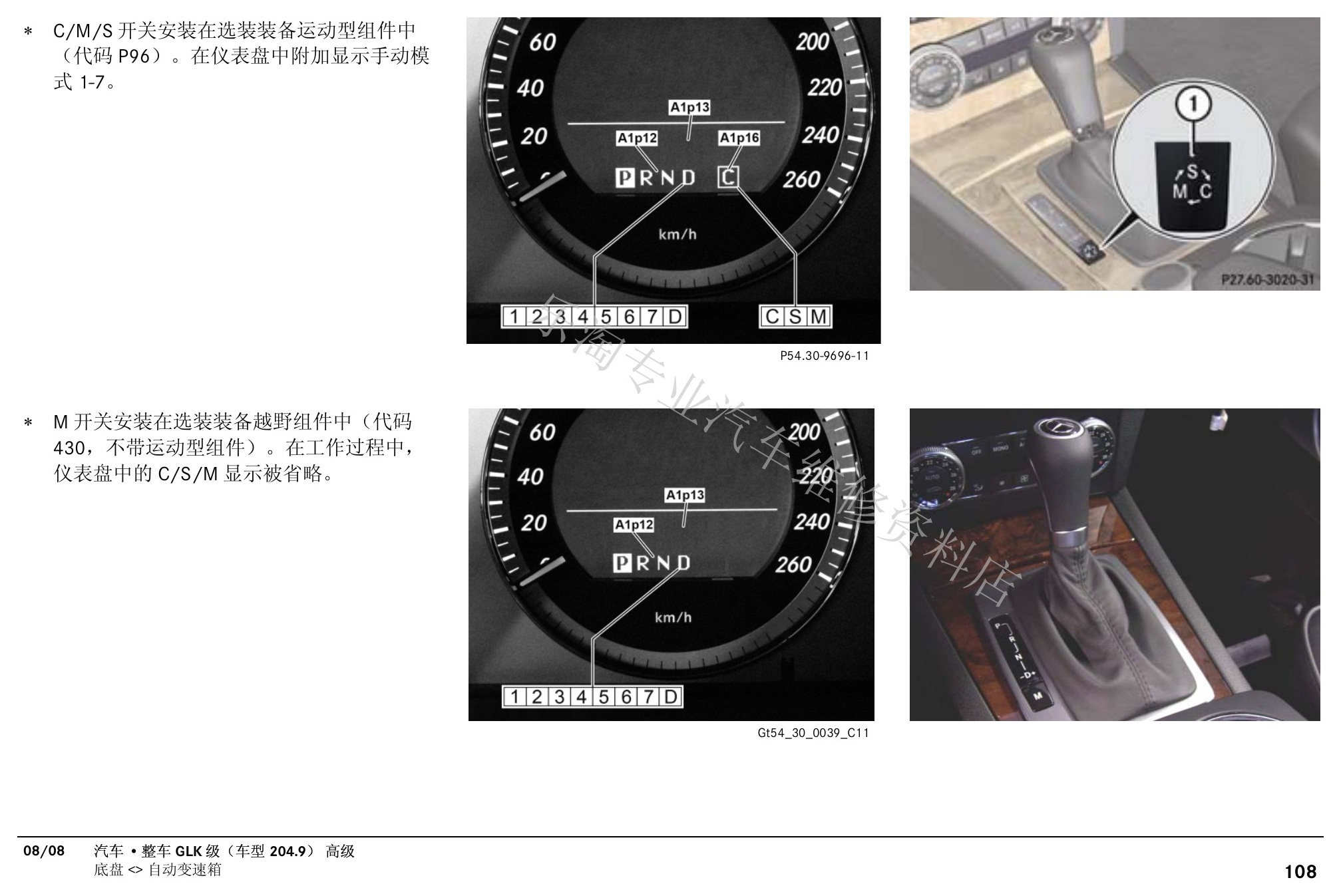

X204 GLK高级中文培训原第114页。

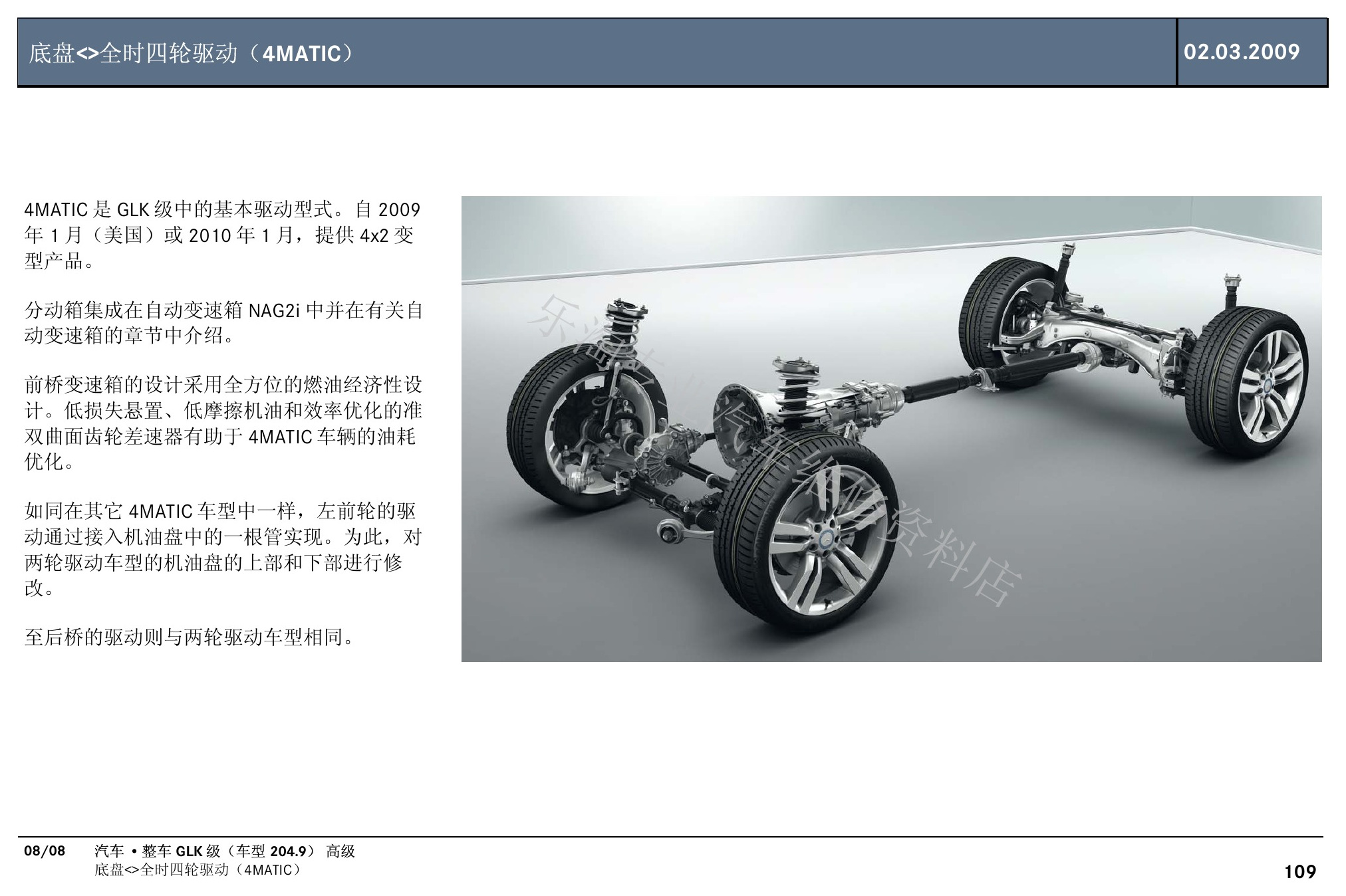

X204 GLK高级中文培训原第115页。

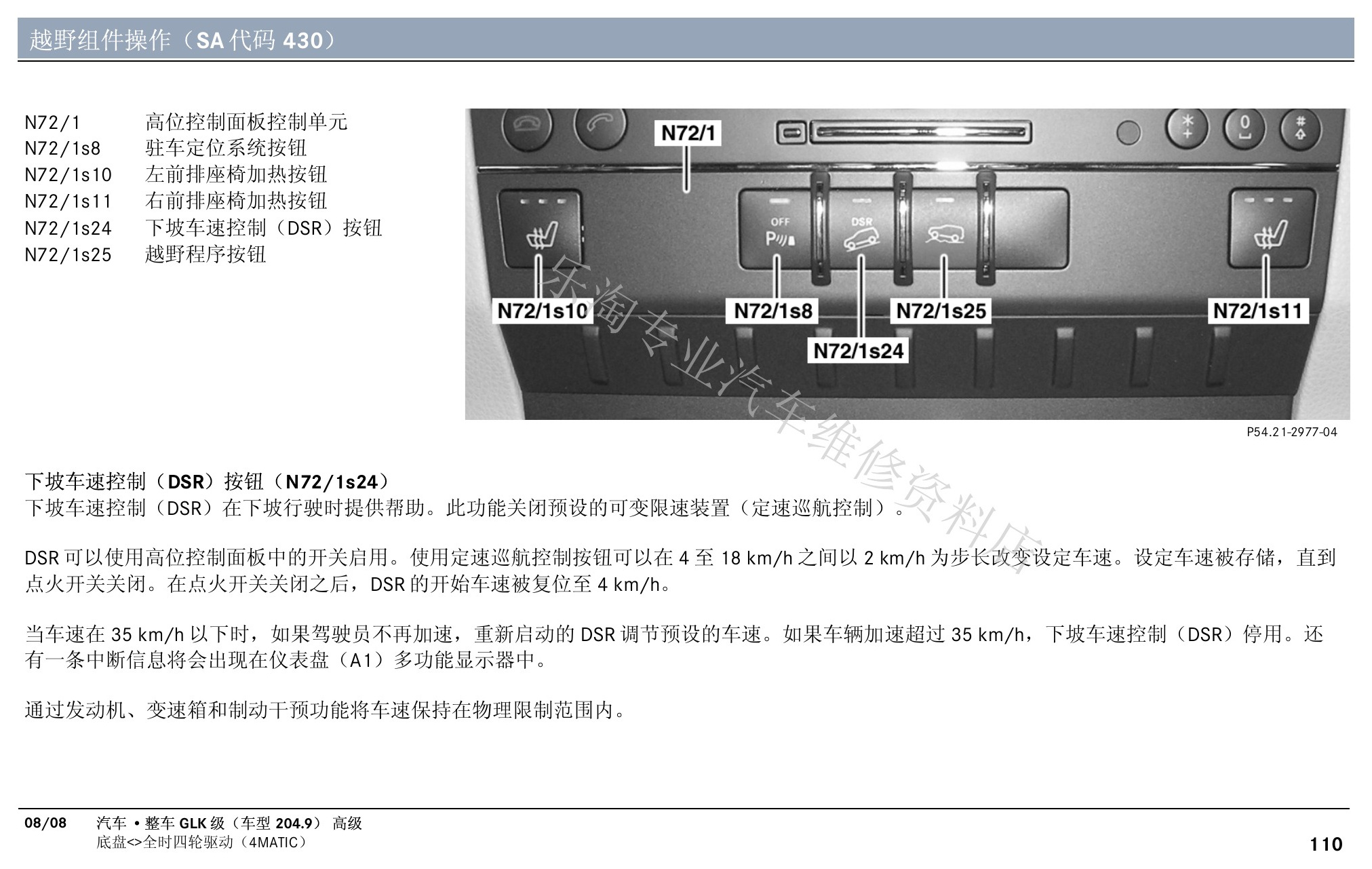

X204 GLK高级中文培训原第116页。

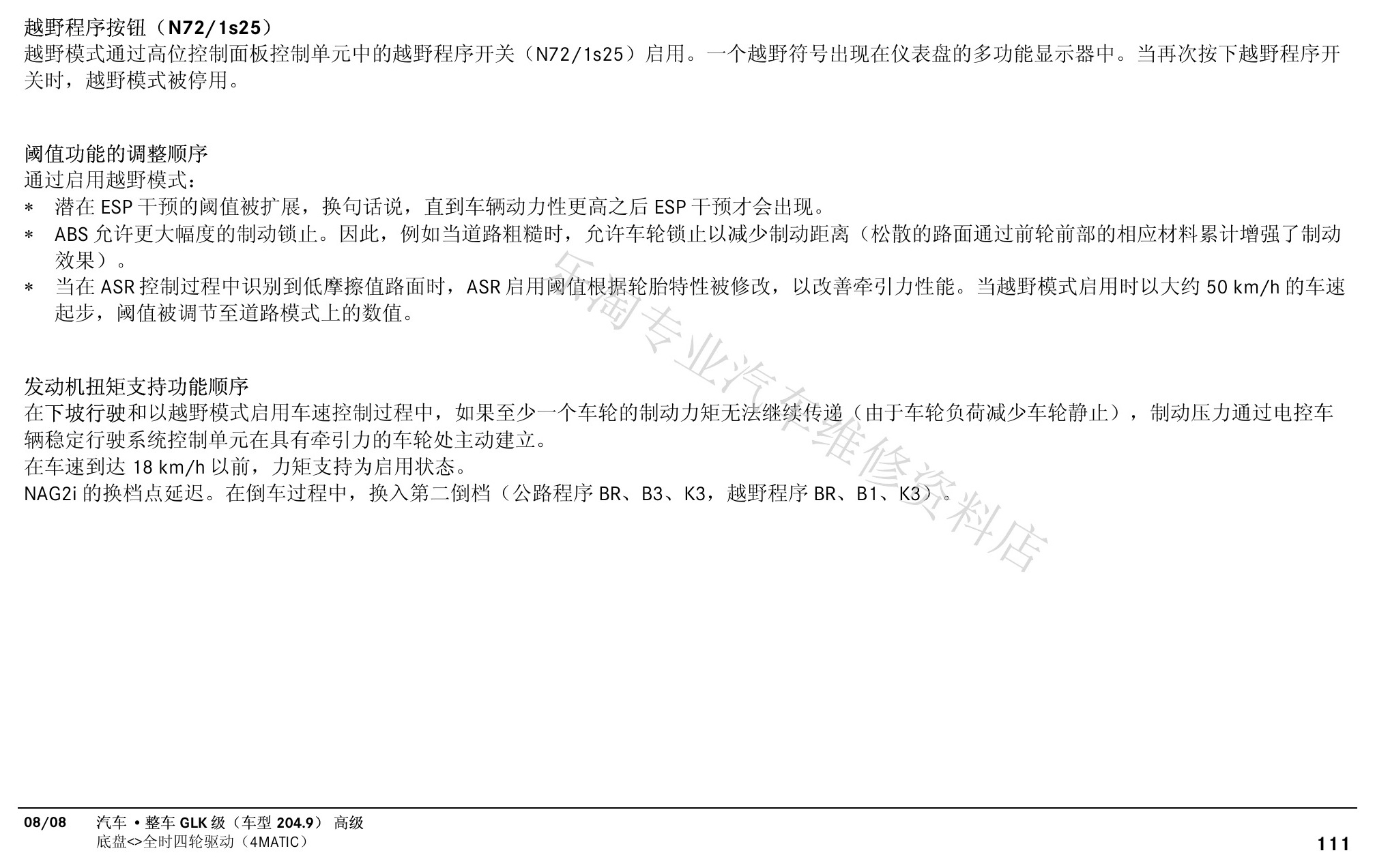

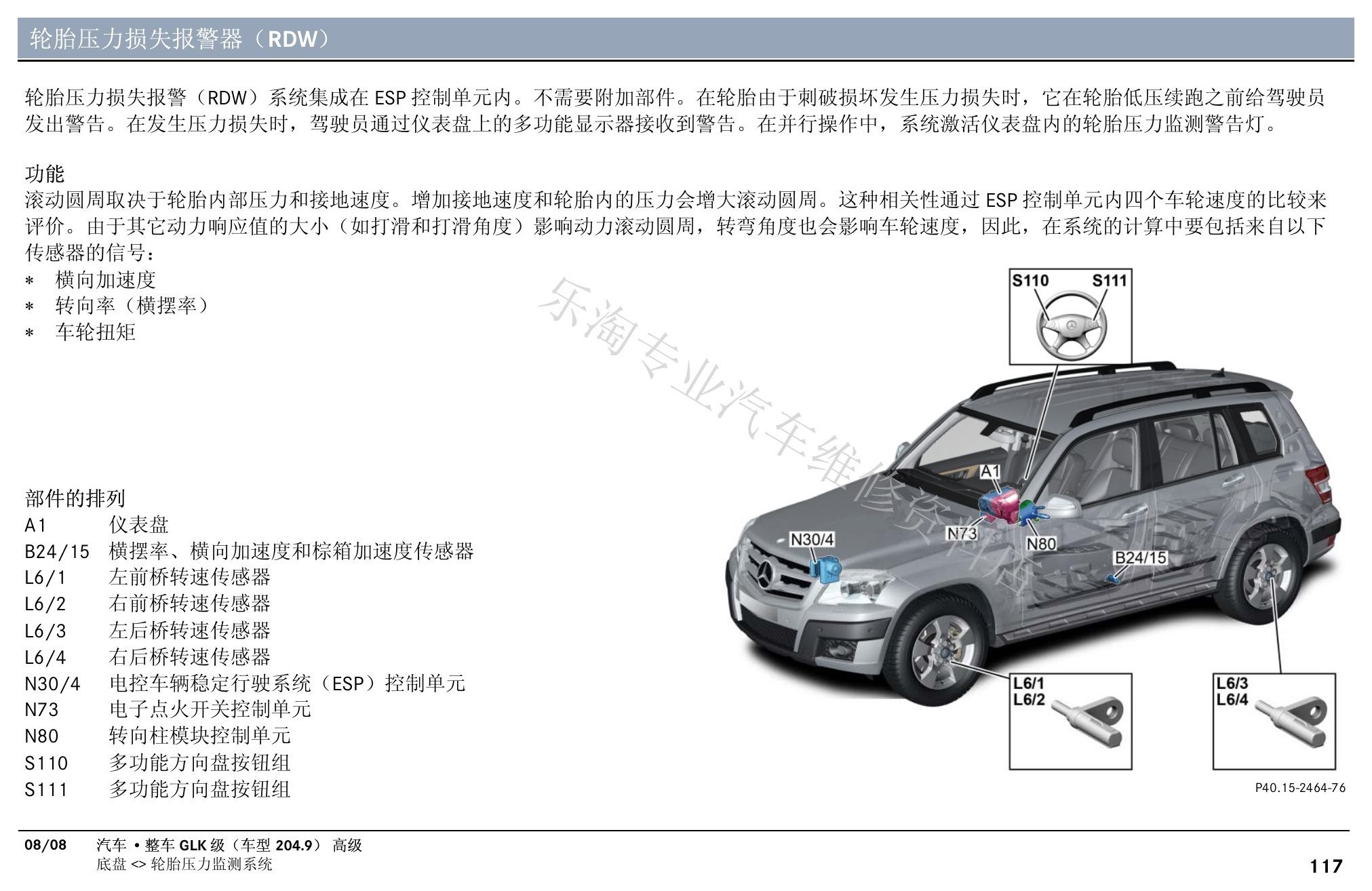

X204 GLK高级中文培训原第117页。
X204 GLK高级中文培训原第118页。

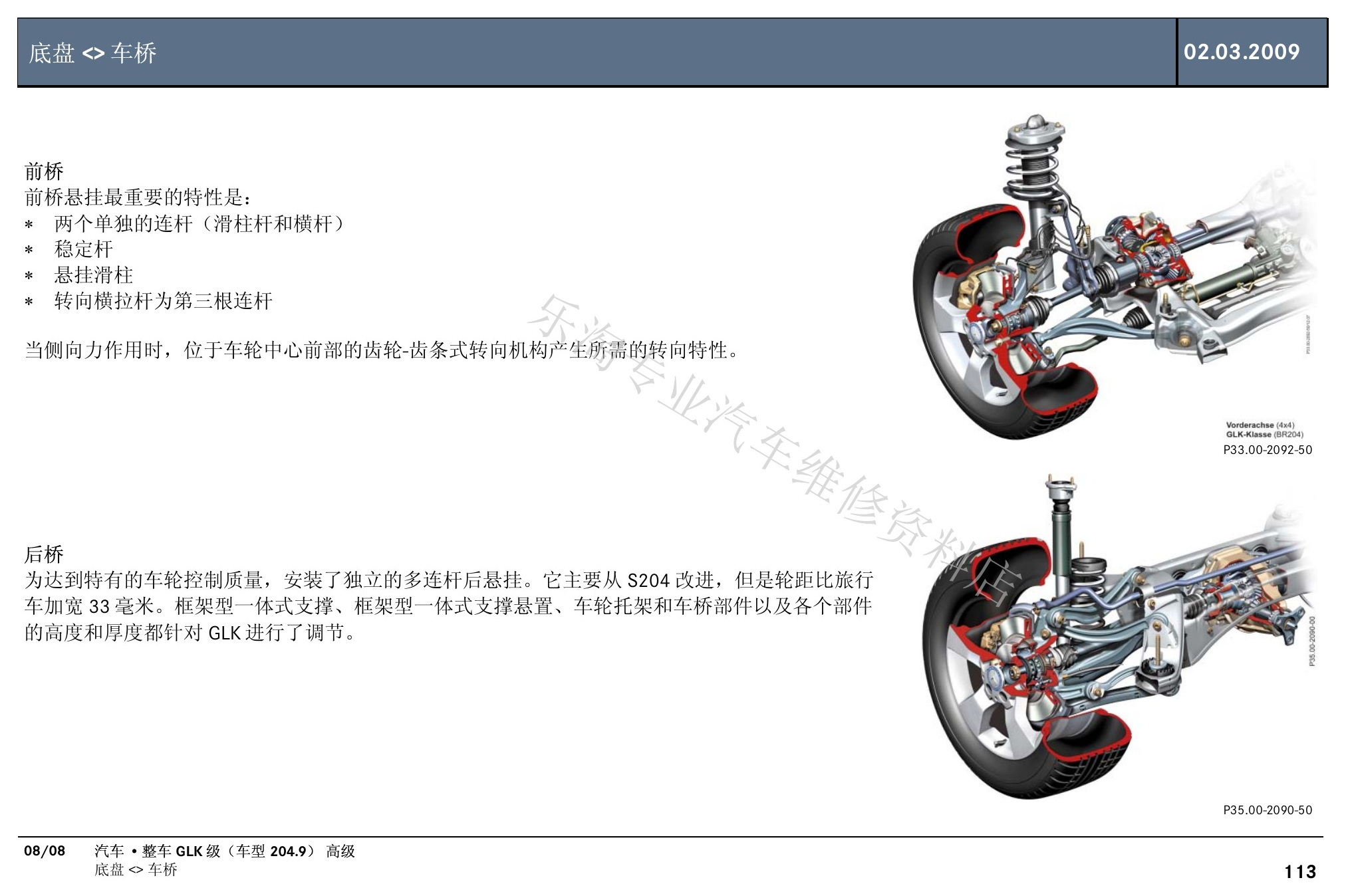

X204 GLK高级中文培训原第119页。

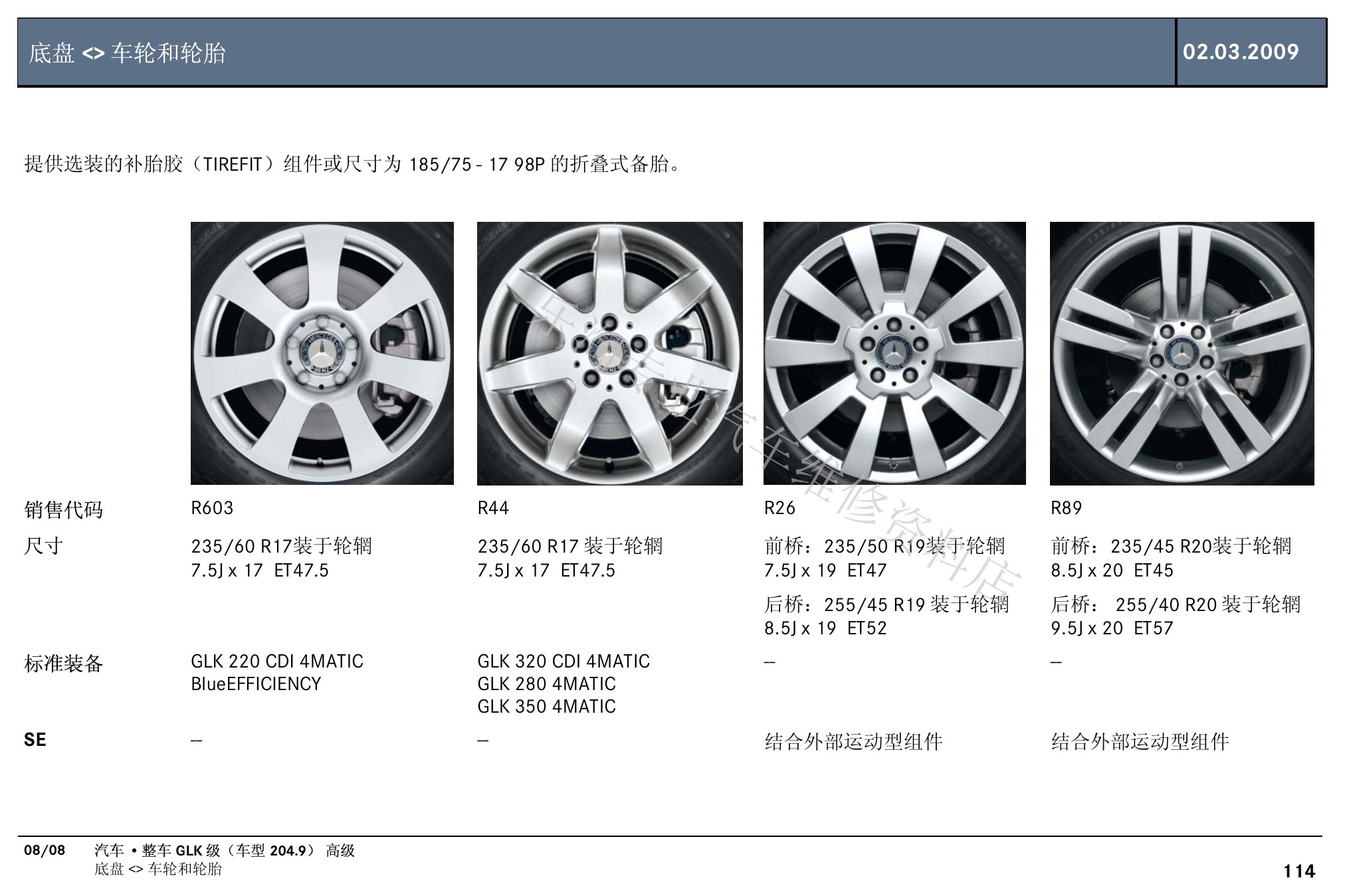

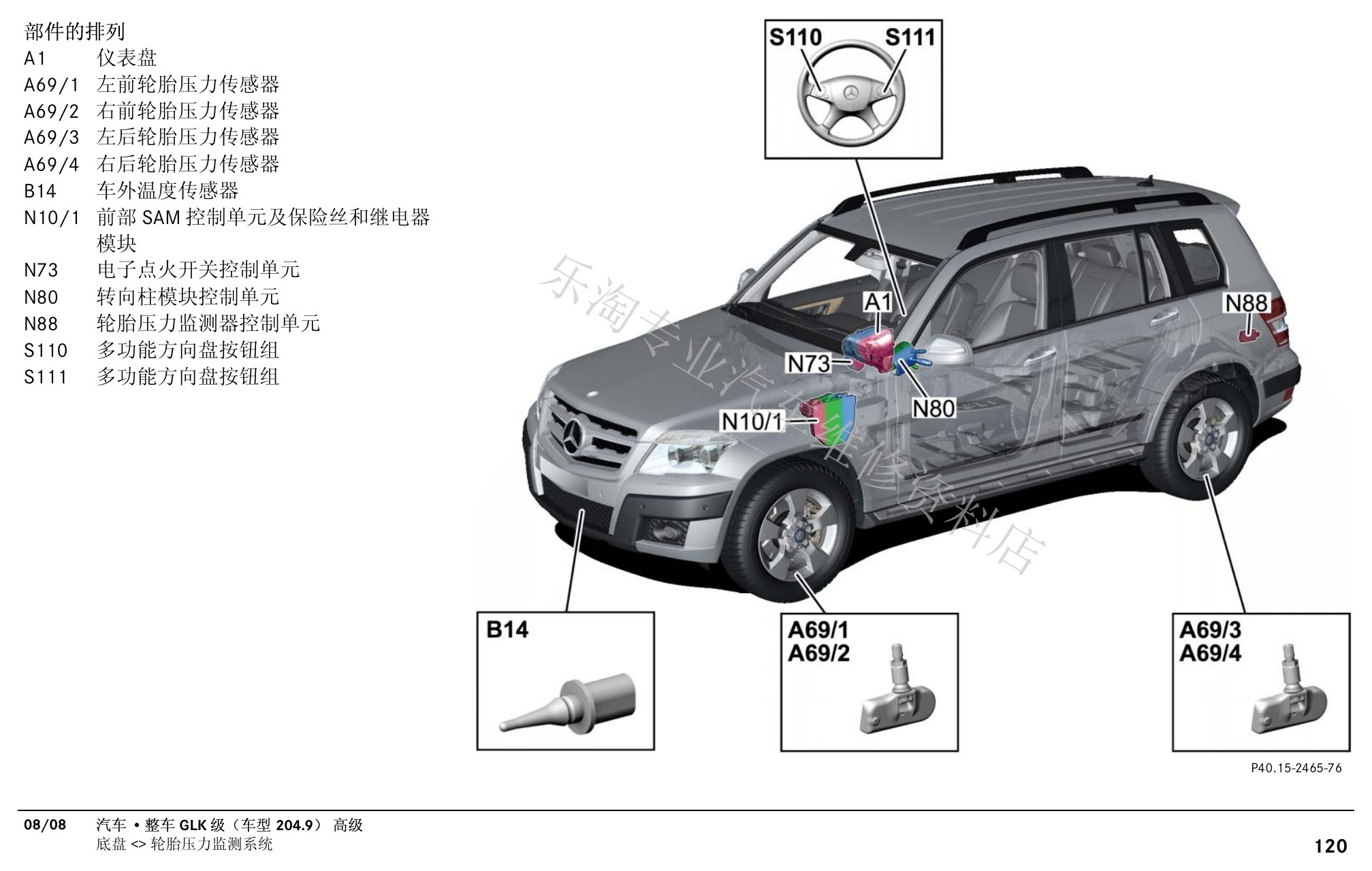

X204 GLK高级中文培训原第120页。

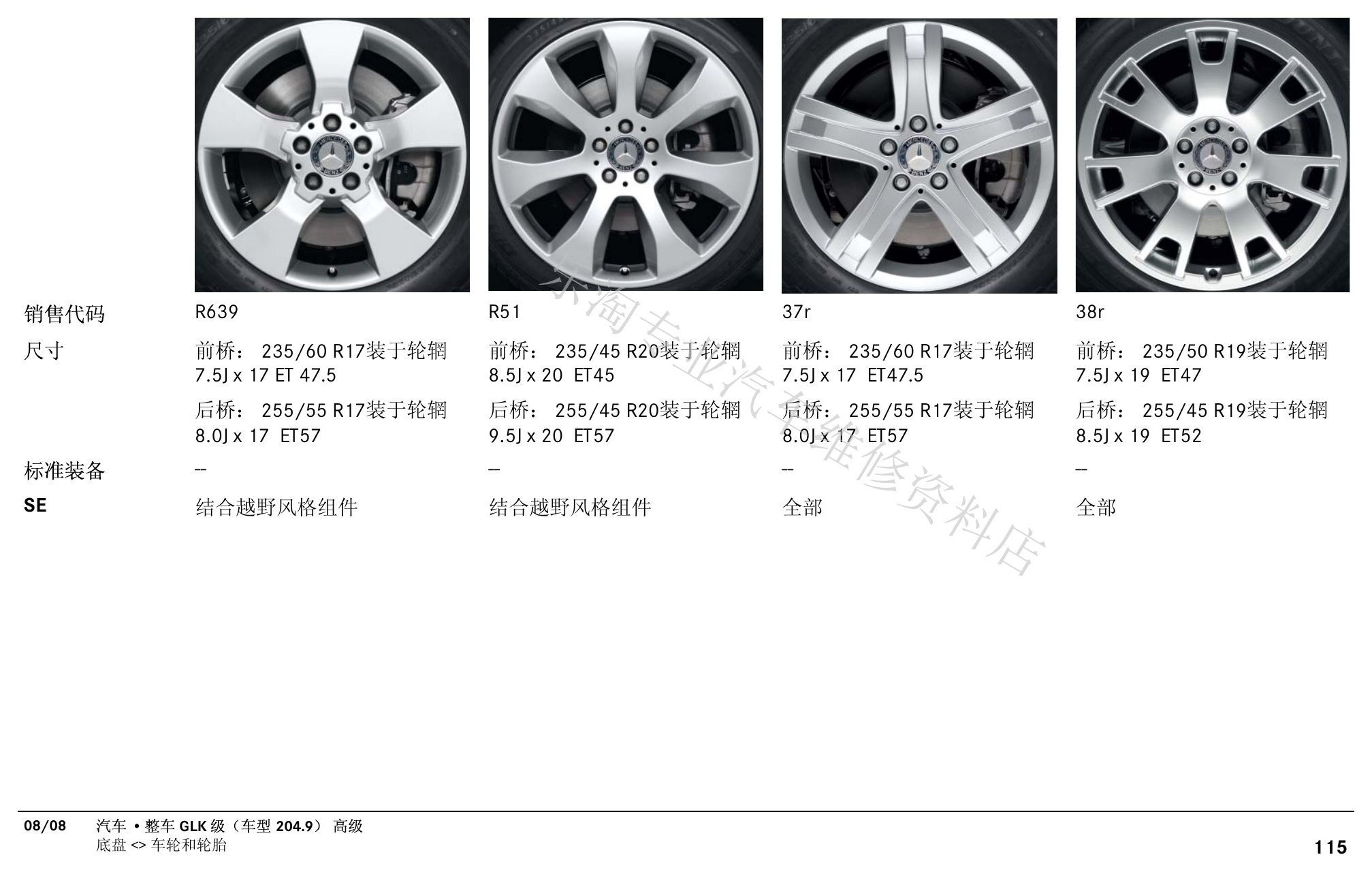

X204 GLK高级中文培训原第121页。

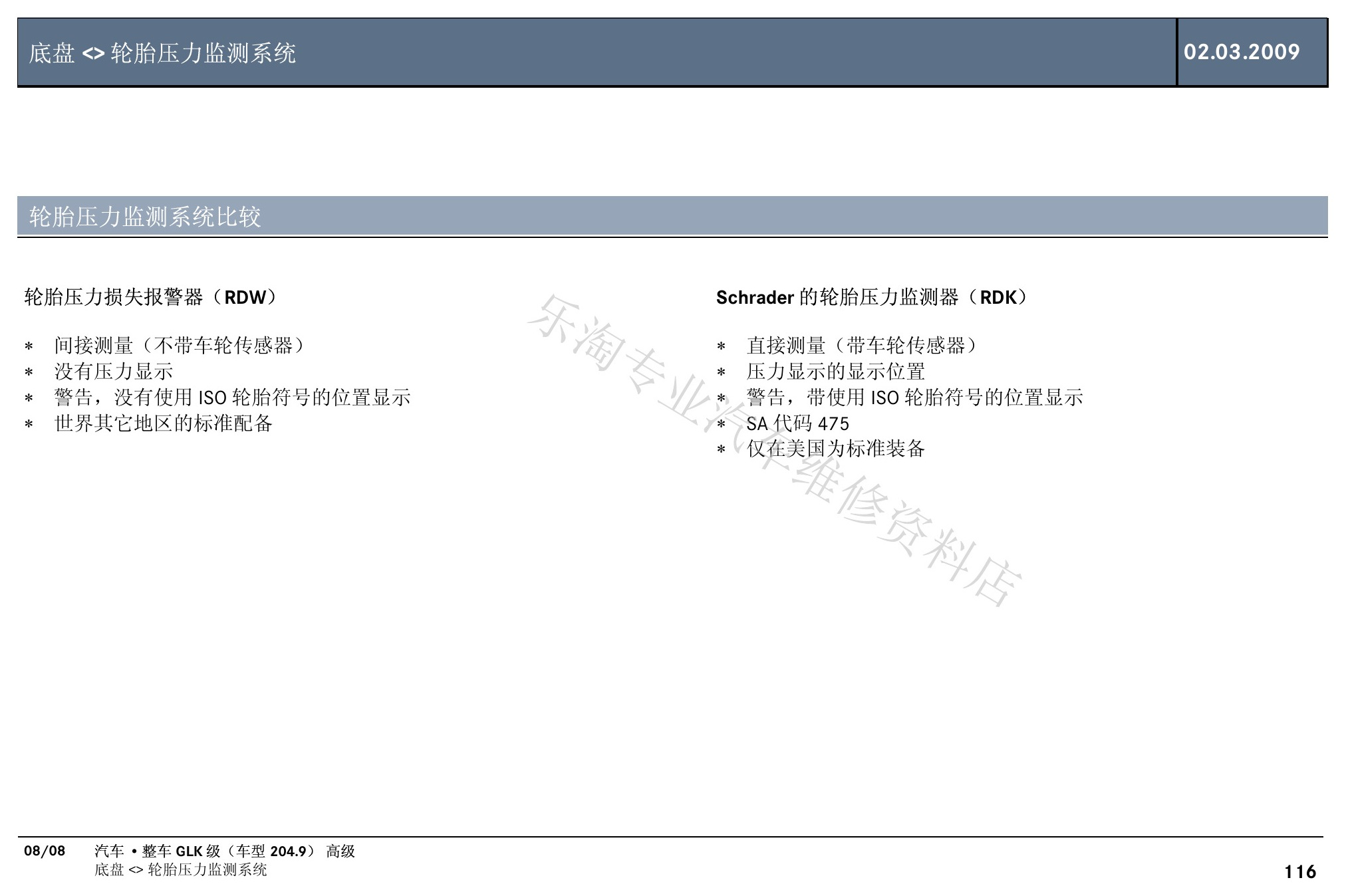

X204 GLK高级中文培训原第122页。
X204 GLK高级中文培训原第123页。

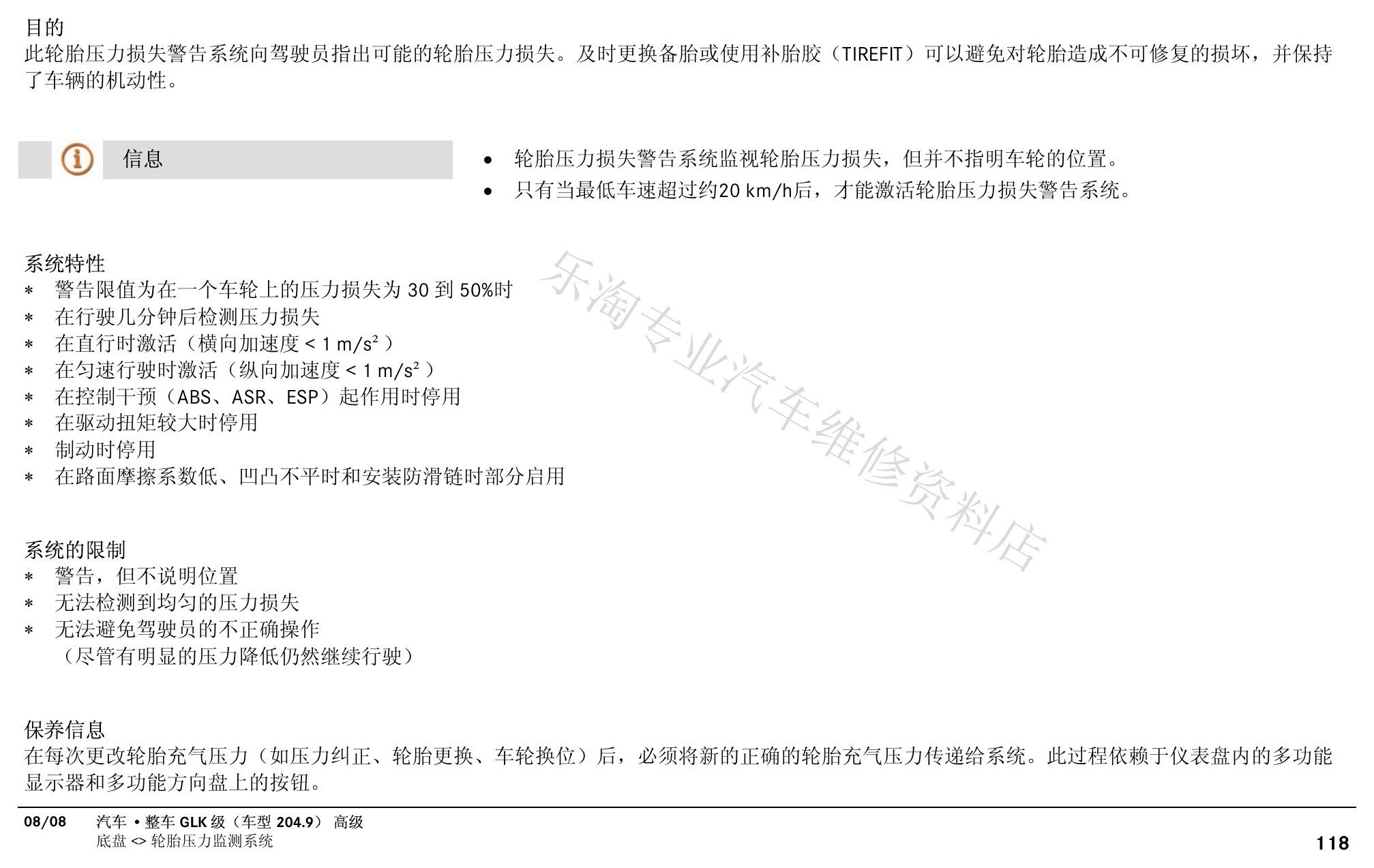

X204 GLK高级中文培训原第124页。

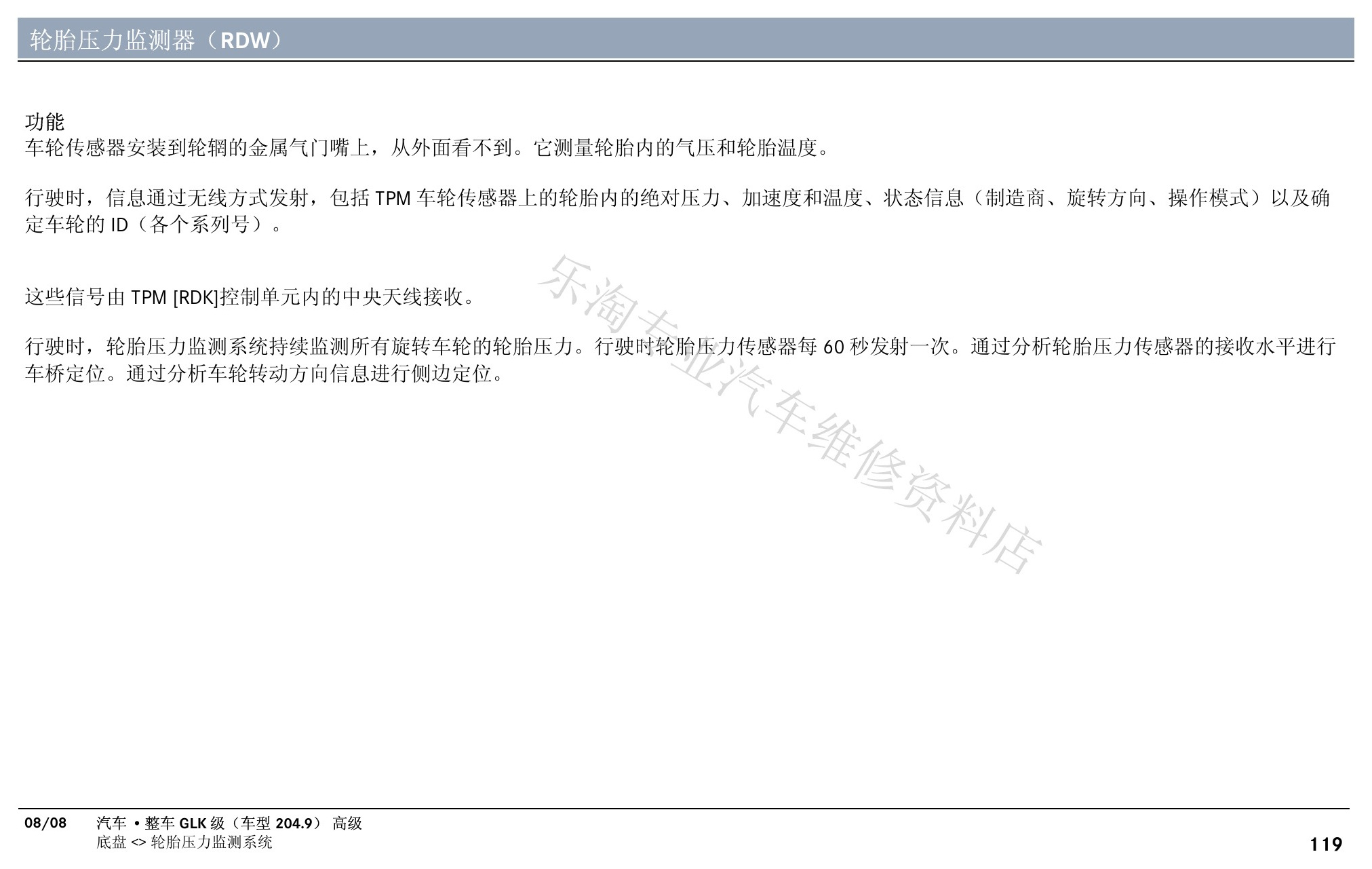

X204 GLK高级中文培训原第125页。
X204 GLK高级中文培训原第126页。

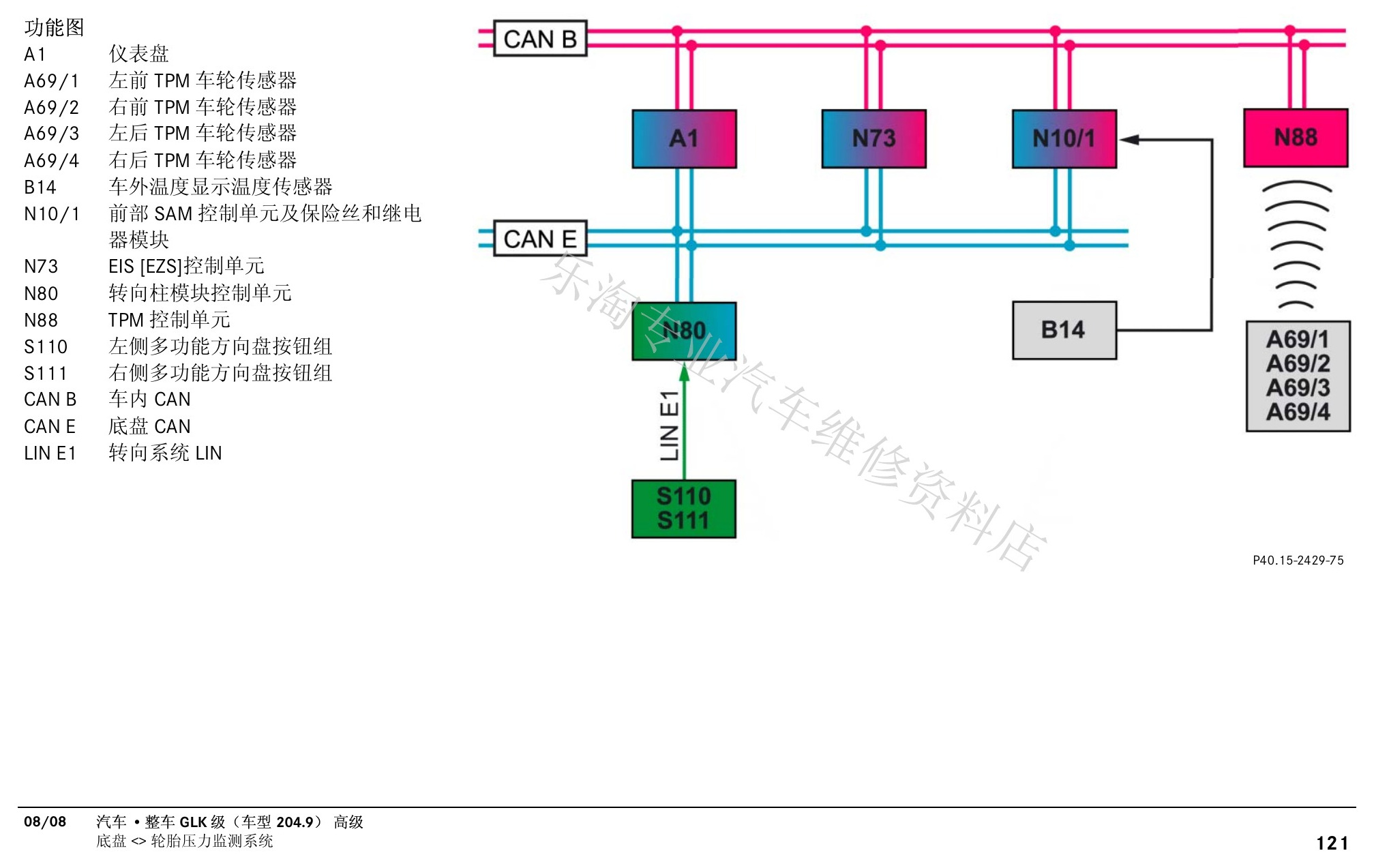

X204 GLK高级中文培训原第127页。

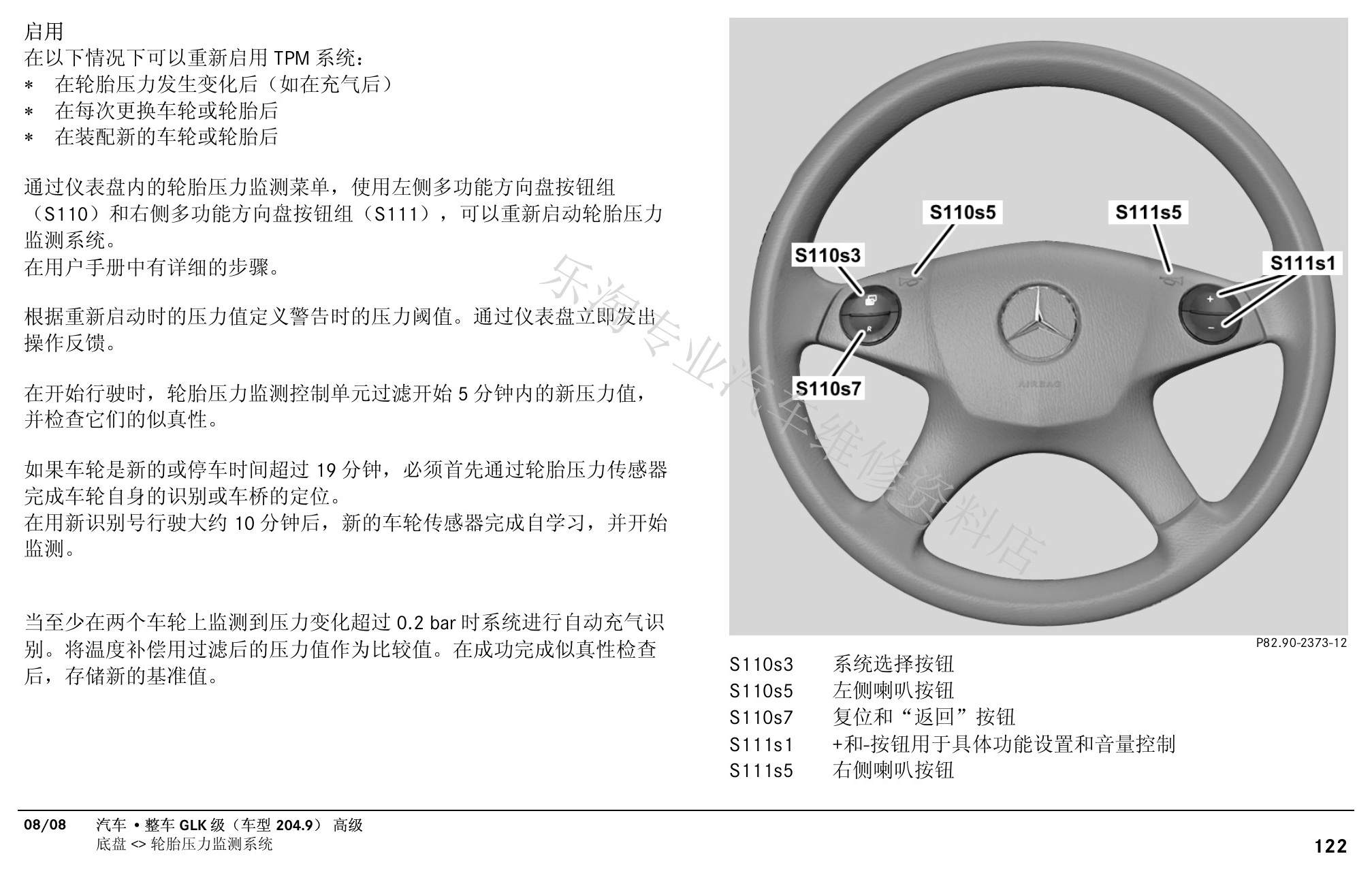

X204 GLK高级中文培训原第128页。

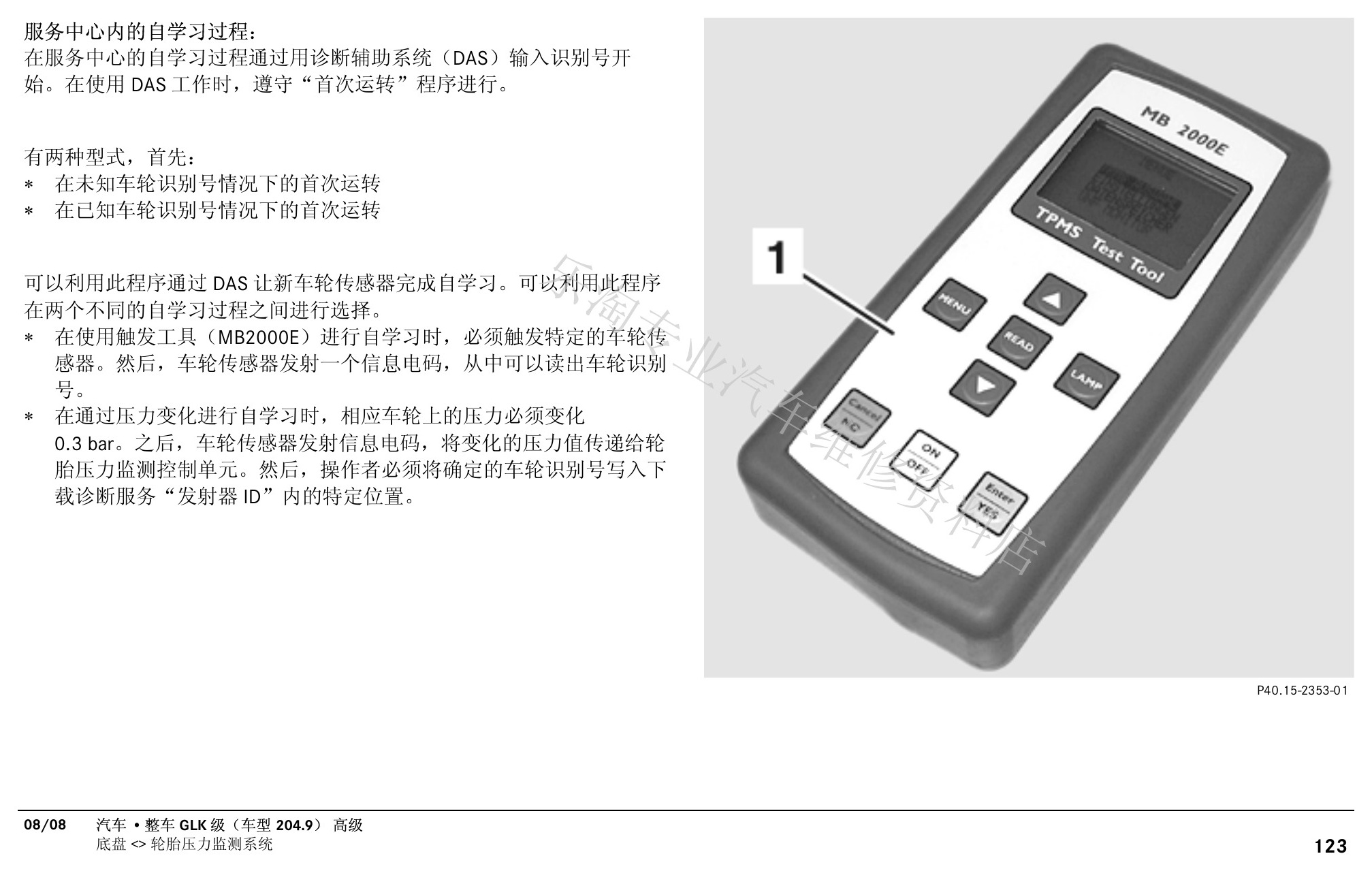

X204 GLK高级中文培训原第129页。
X204 GLK高级中文培训原第130页。

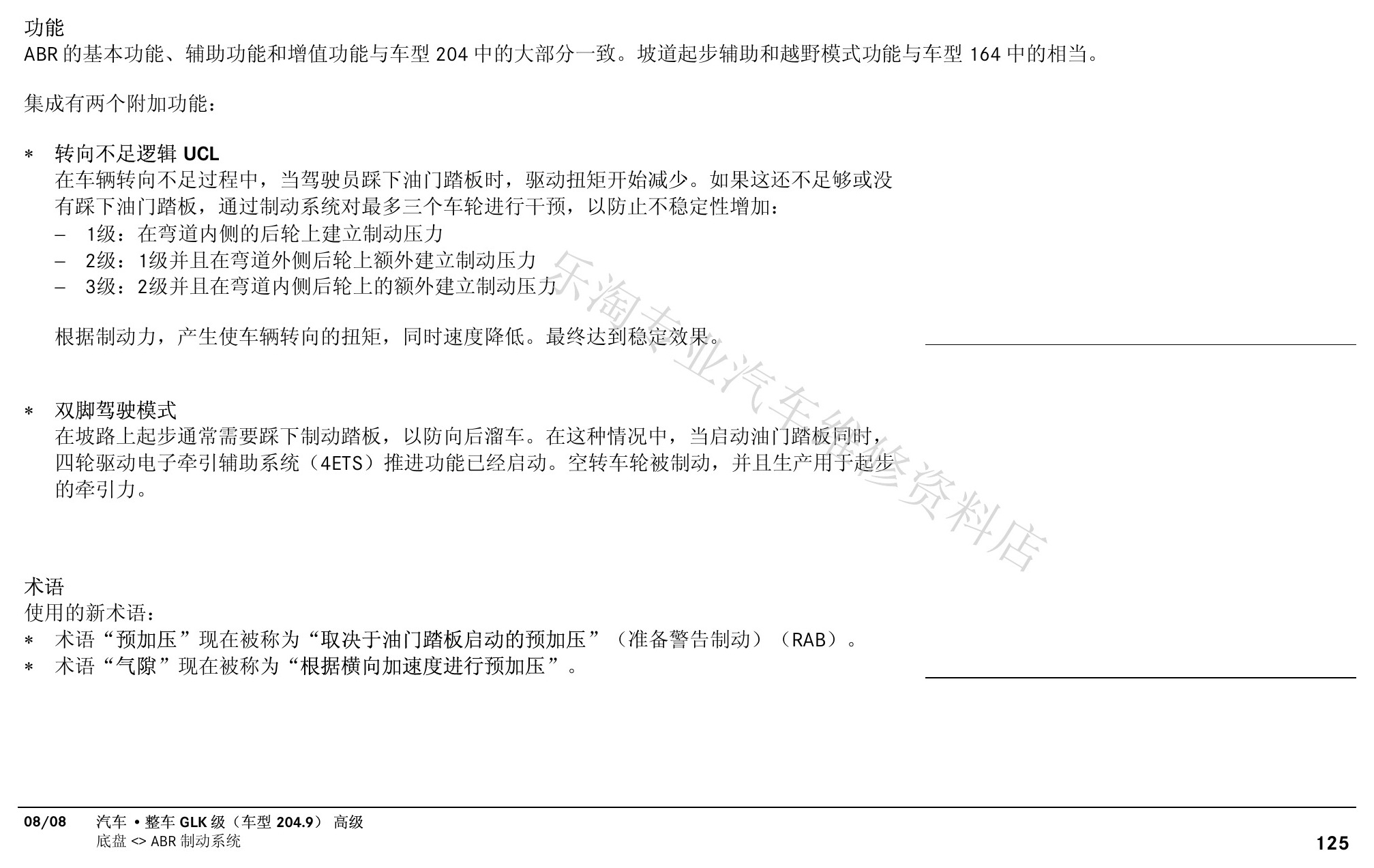

X204 GLK高级中文培训原第131页。
X204 GLK高级中文培训原第132页。

五、发动机与OM651

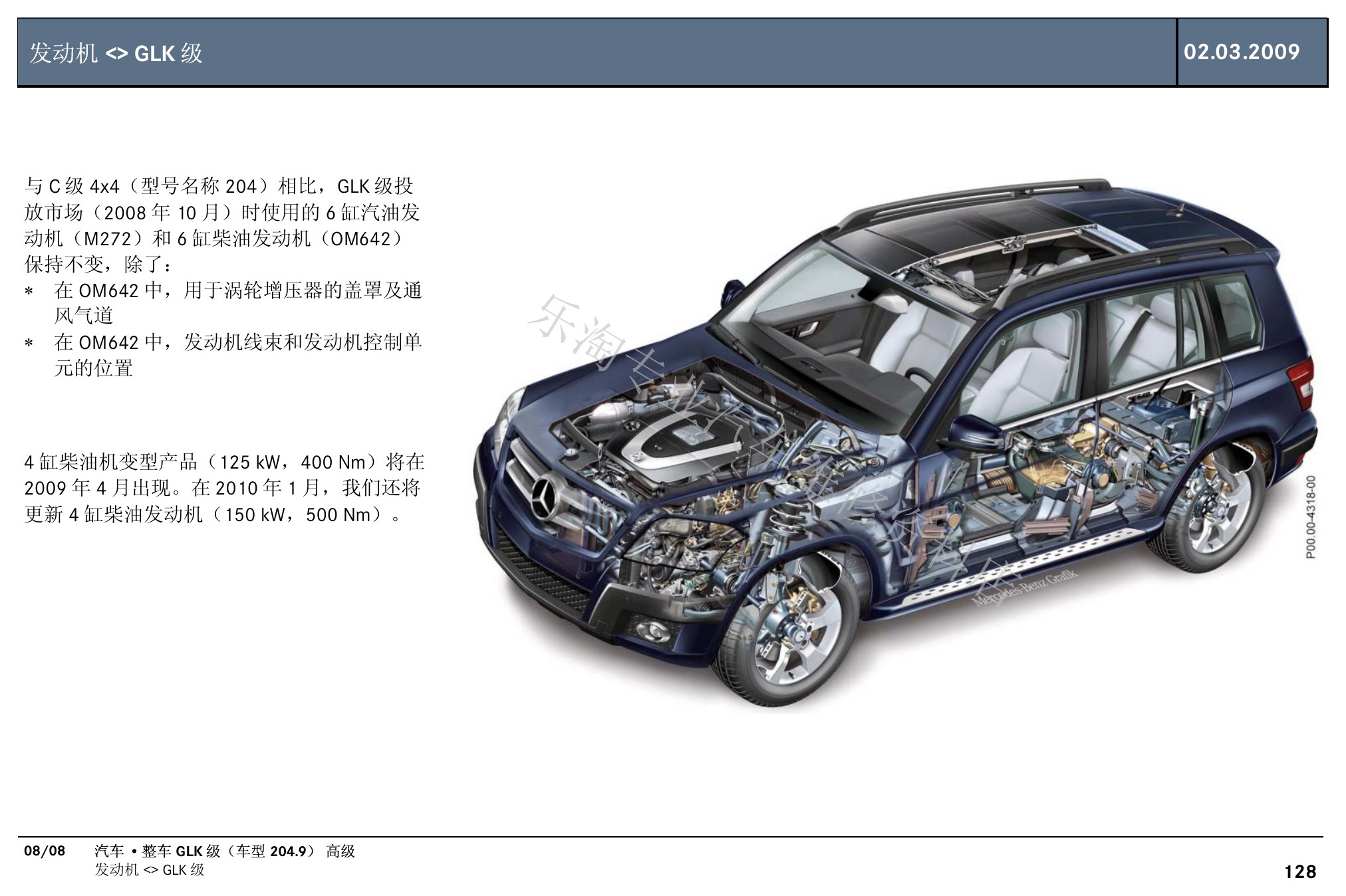

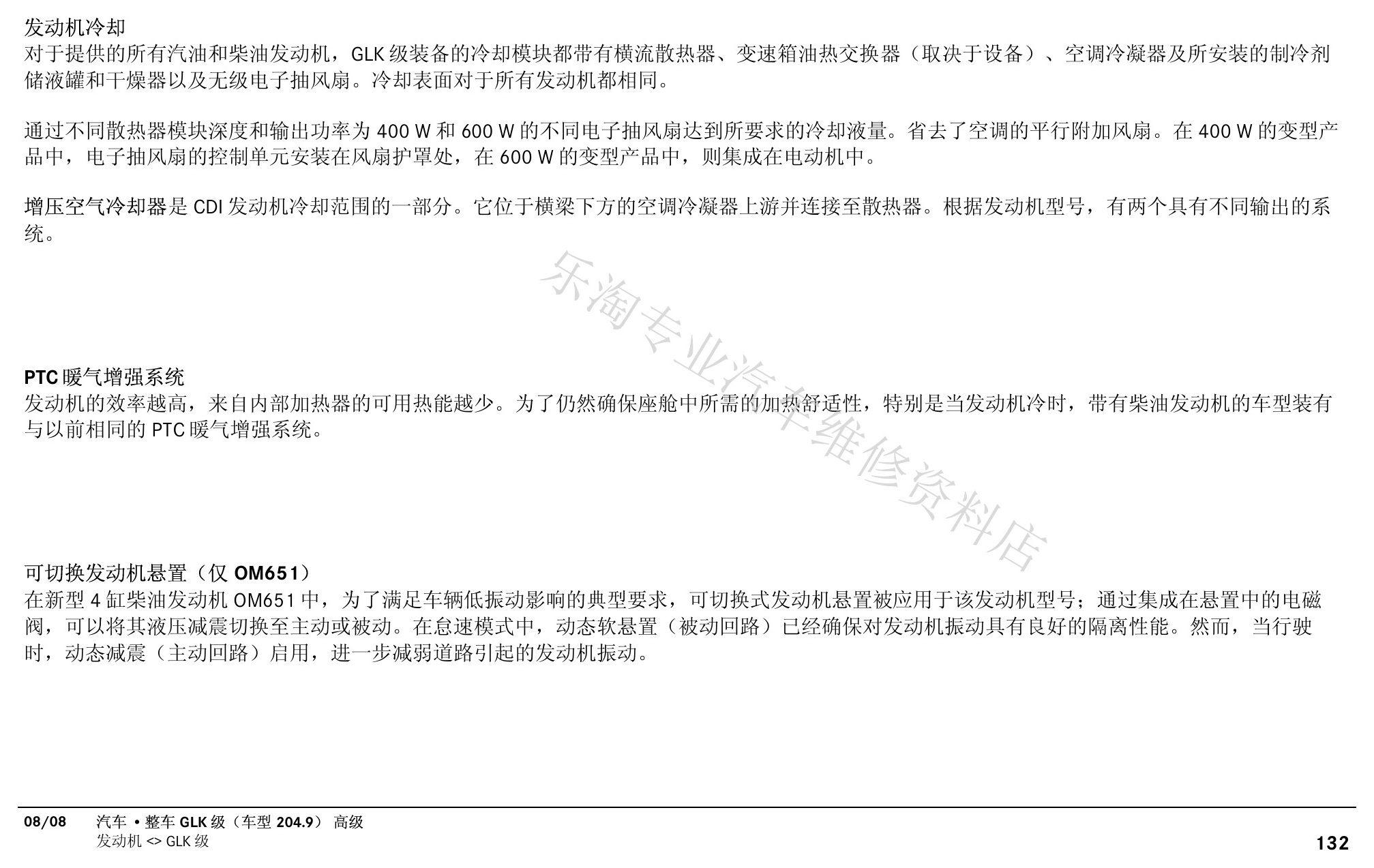

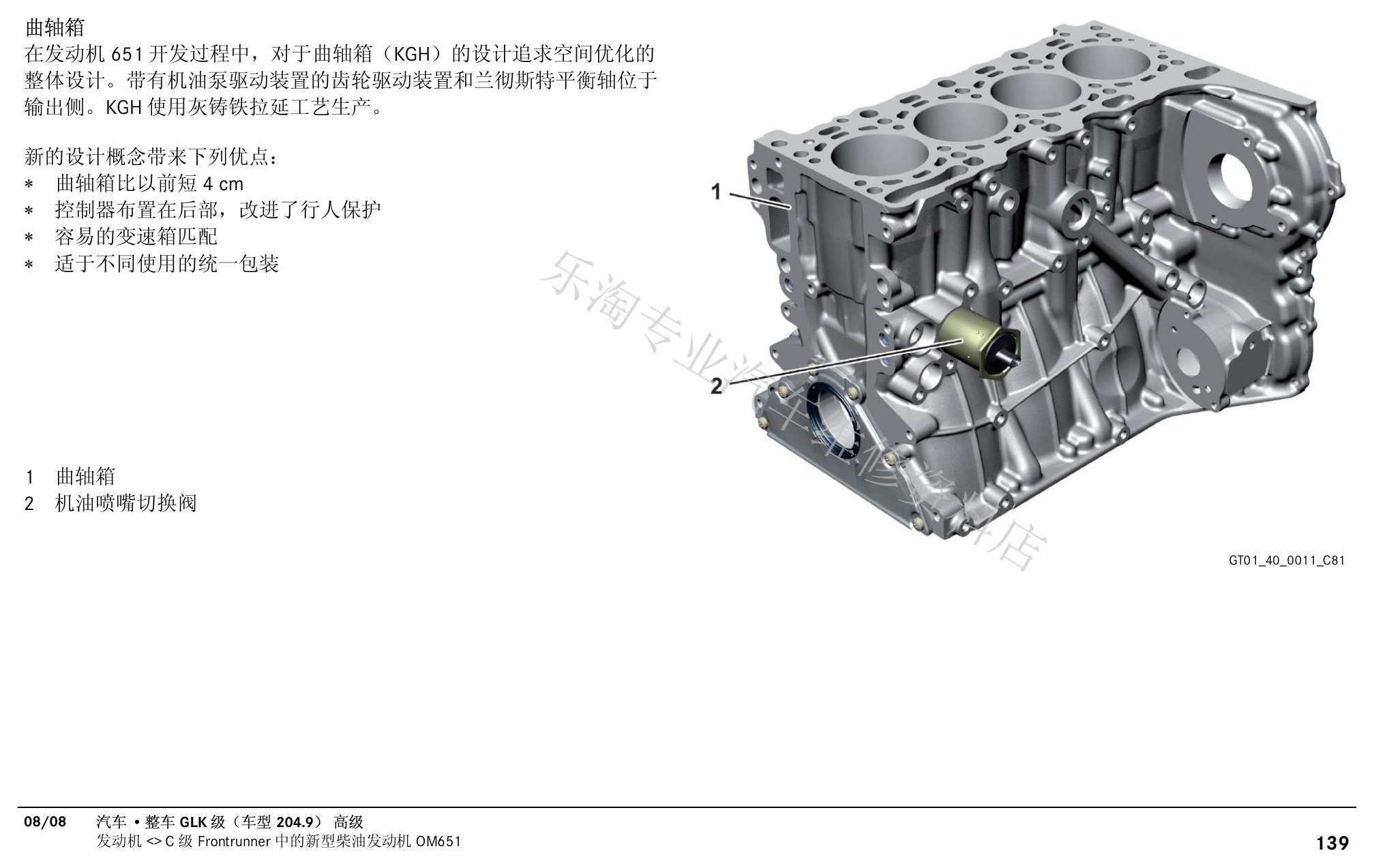

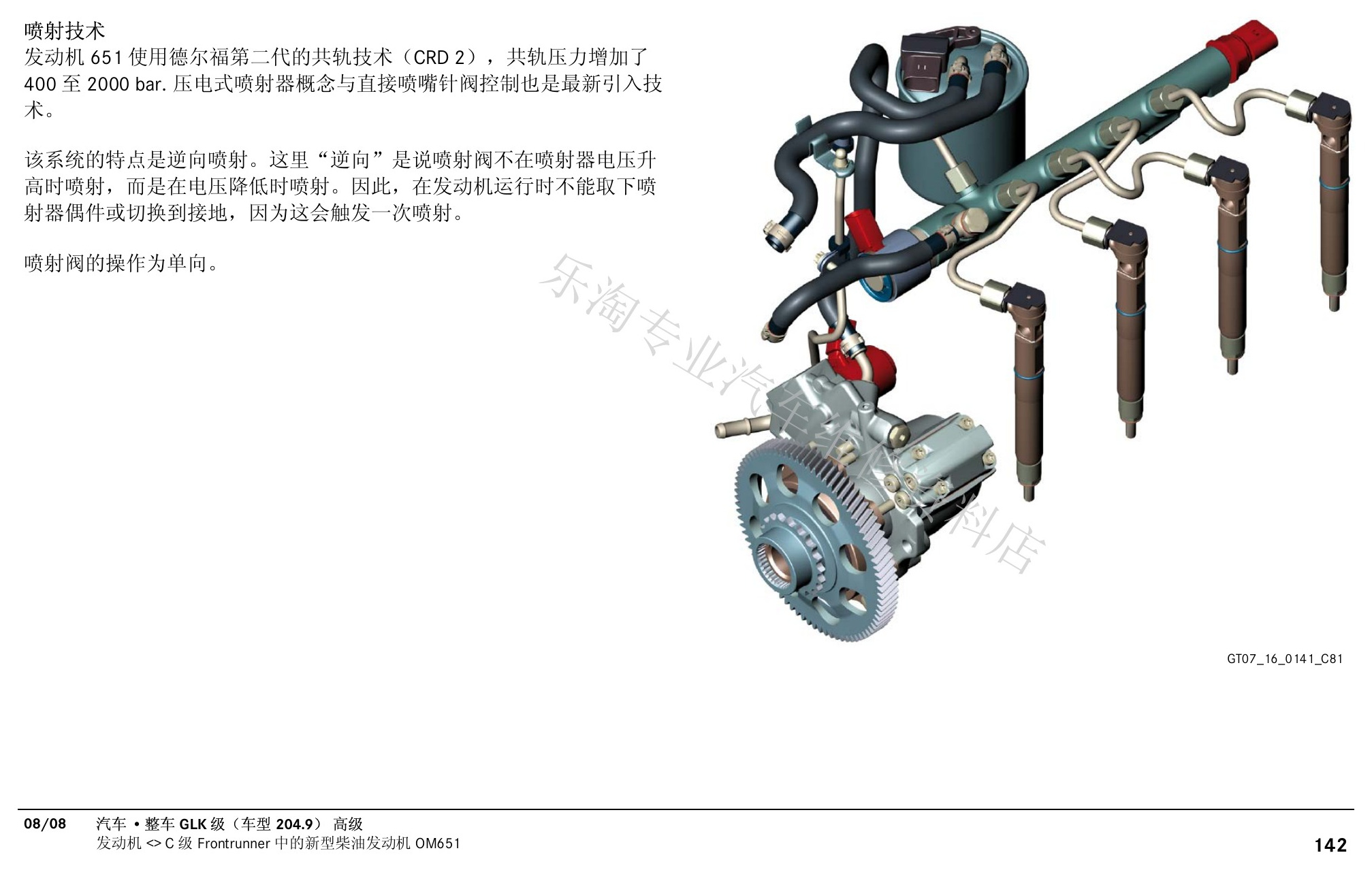

动力章节涵盖GLK发动机配置、燃油冷却排气、油底壳，并连续介绍OM651热管理、曲轴、凸轮轴和CRD 2共轨喷射。

X204 GLK高级中文培训原第133页。
X204 GLK高级中文培训原第134页。

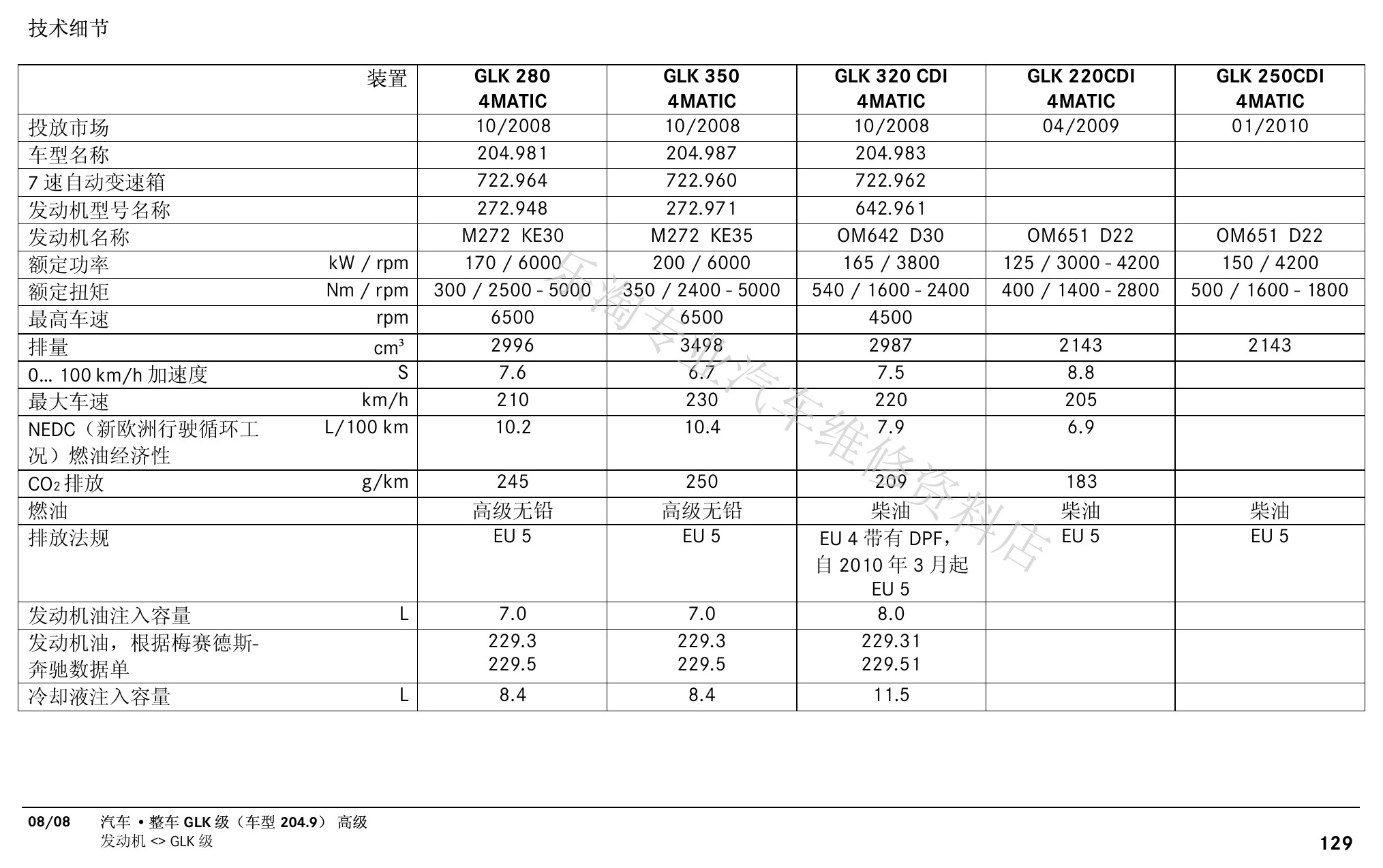

X204 GLK高级中文培训原第135页。

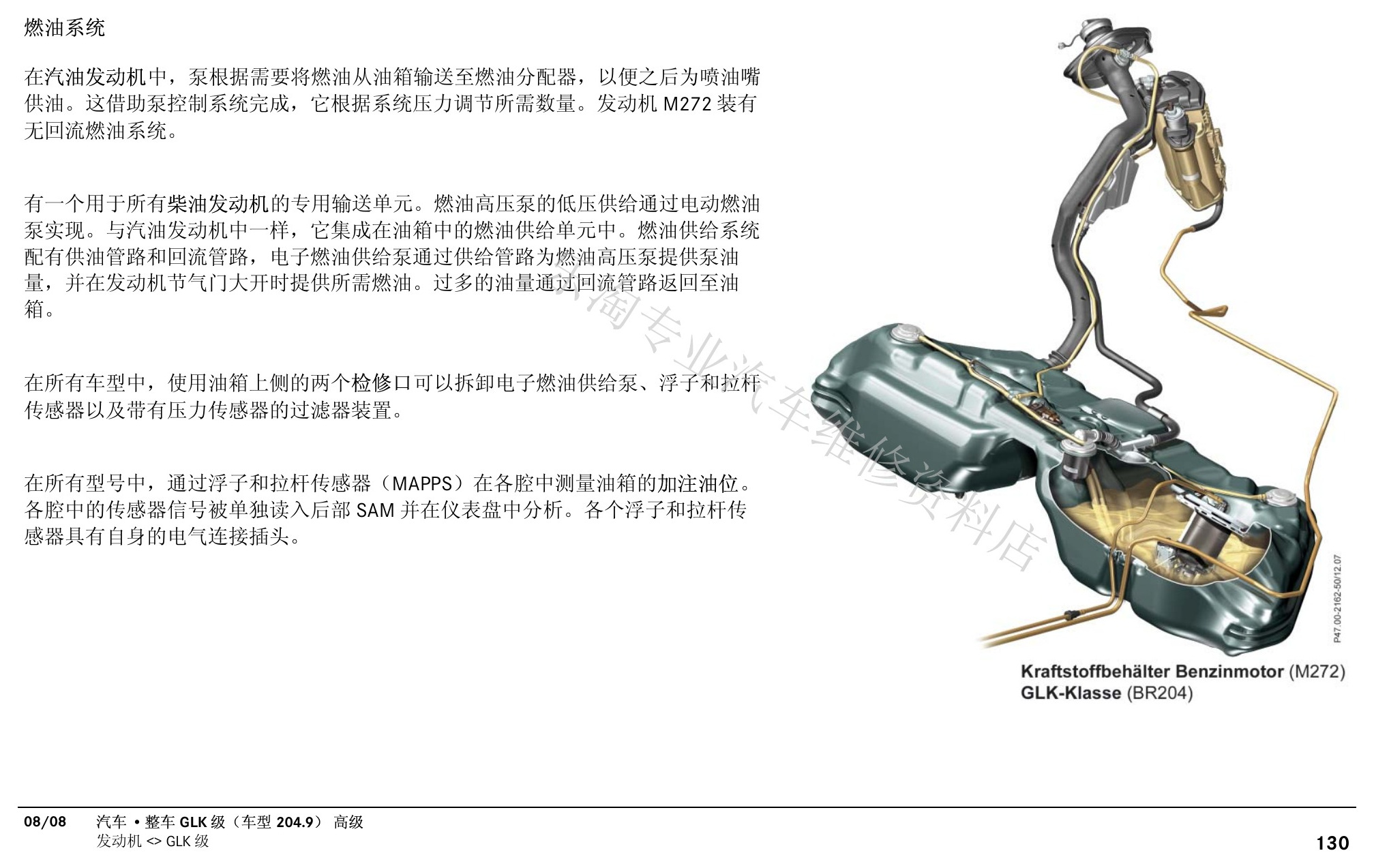

X204 GLK高级中文培训原第136页。
X204 GLK高级中文培训原第137页。
X204 GLK高级中文培训原第138页。

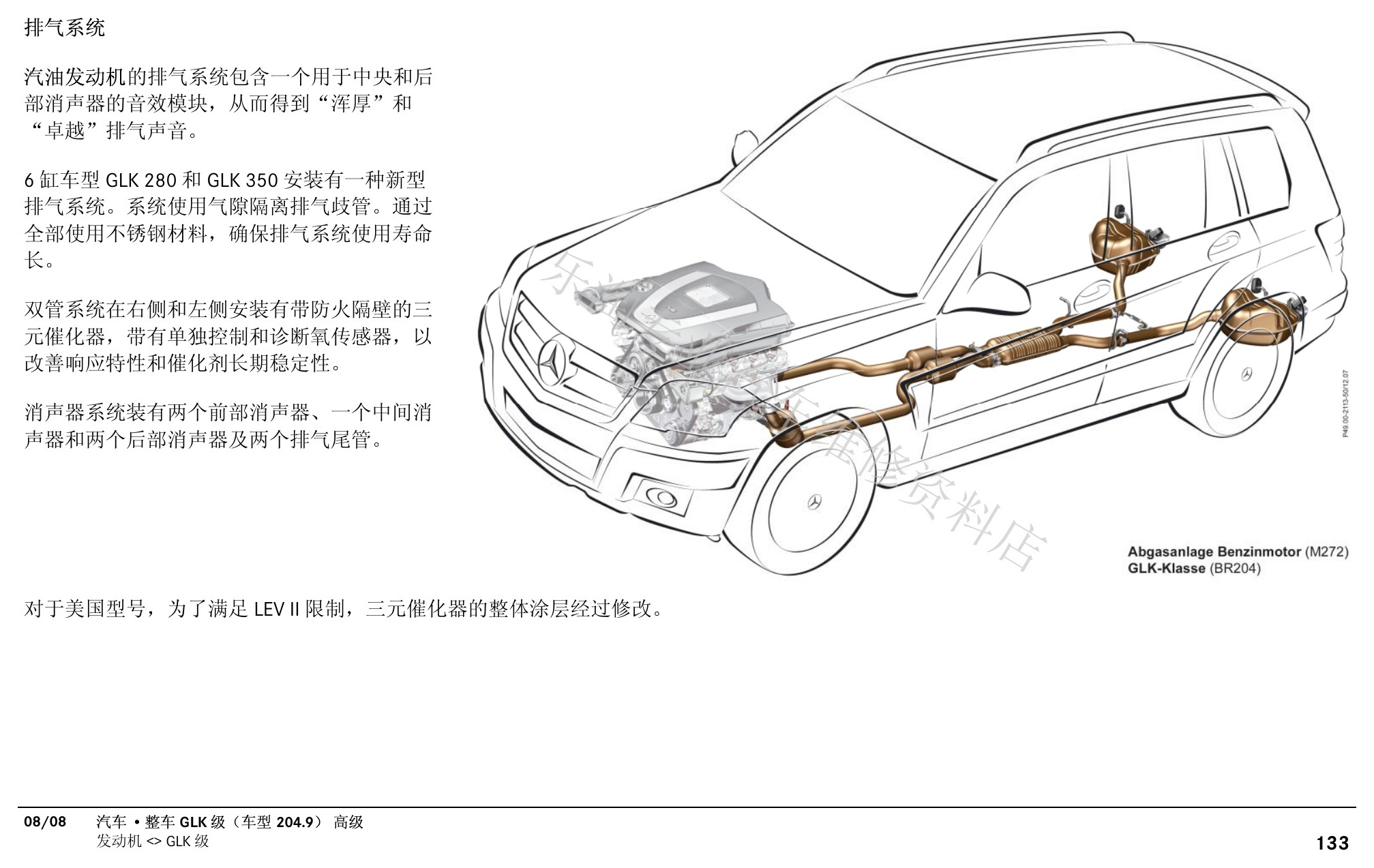

X204 GLK高级中文培训原第139页。

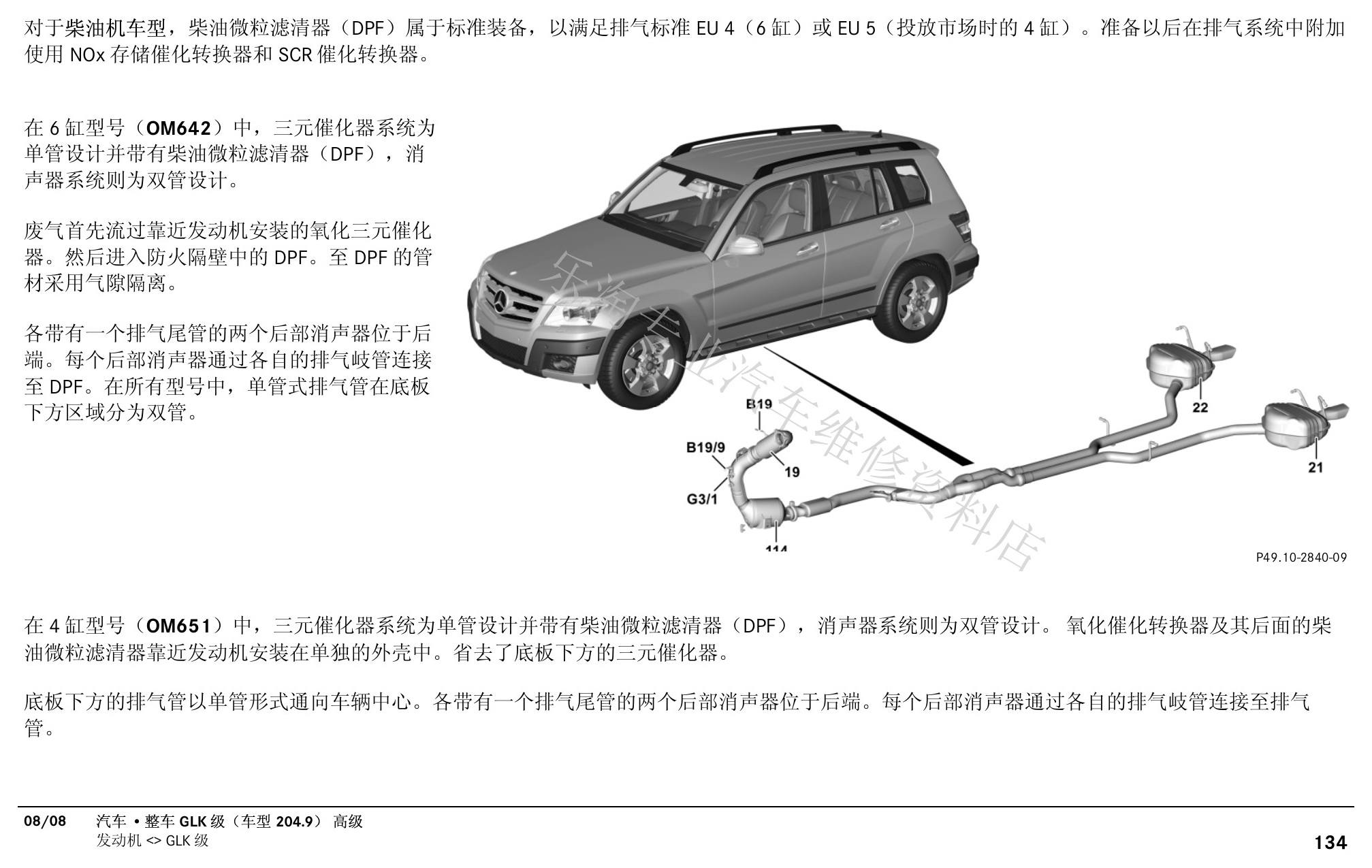

X204 GLK高级中文培训原第140页。

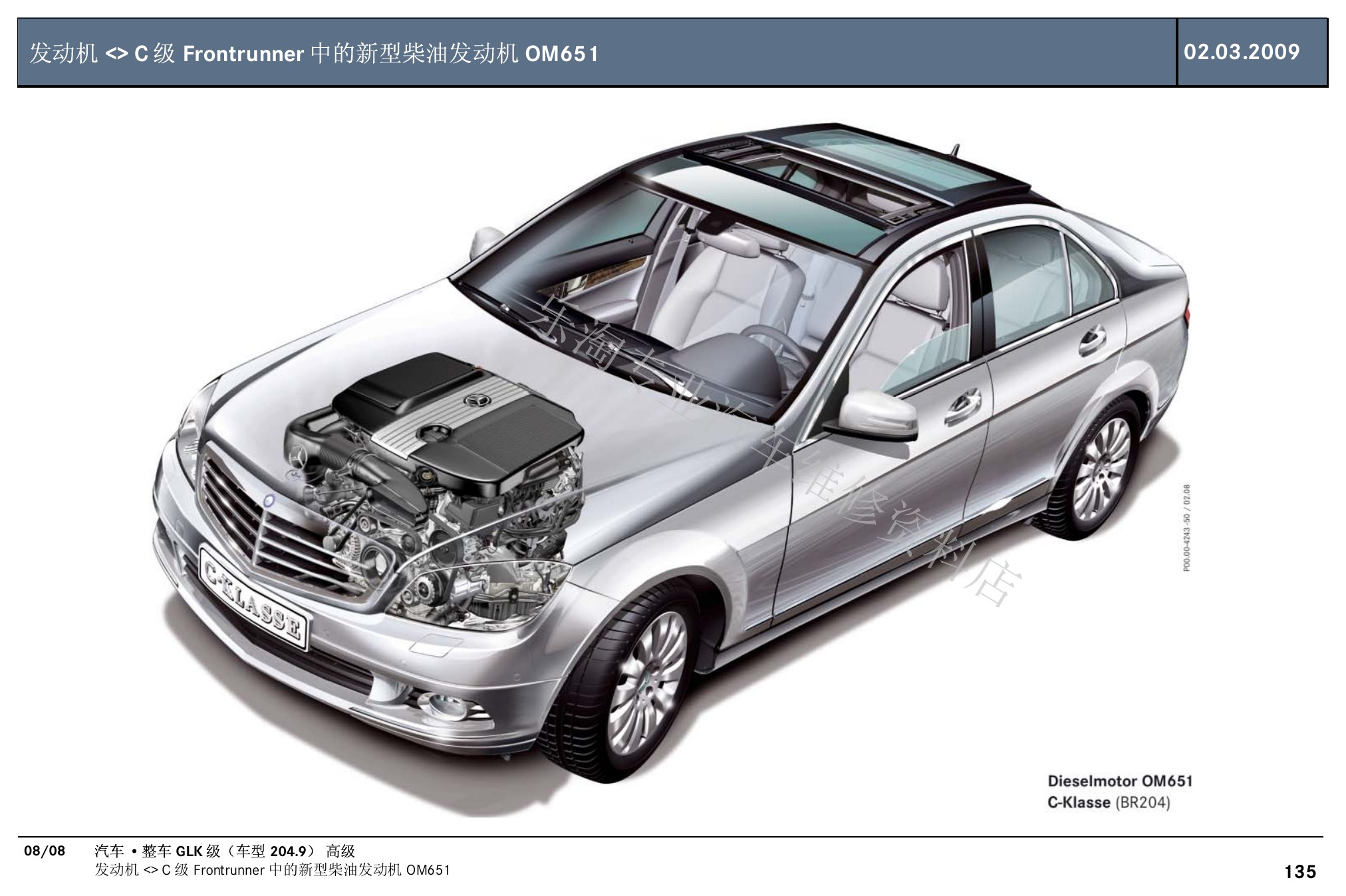

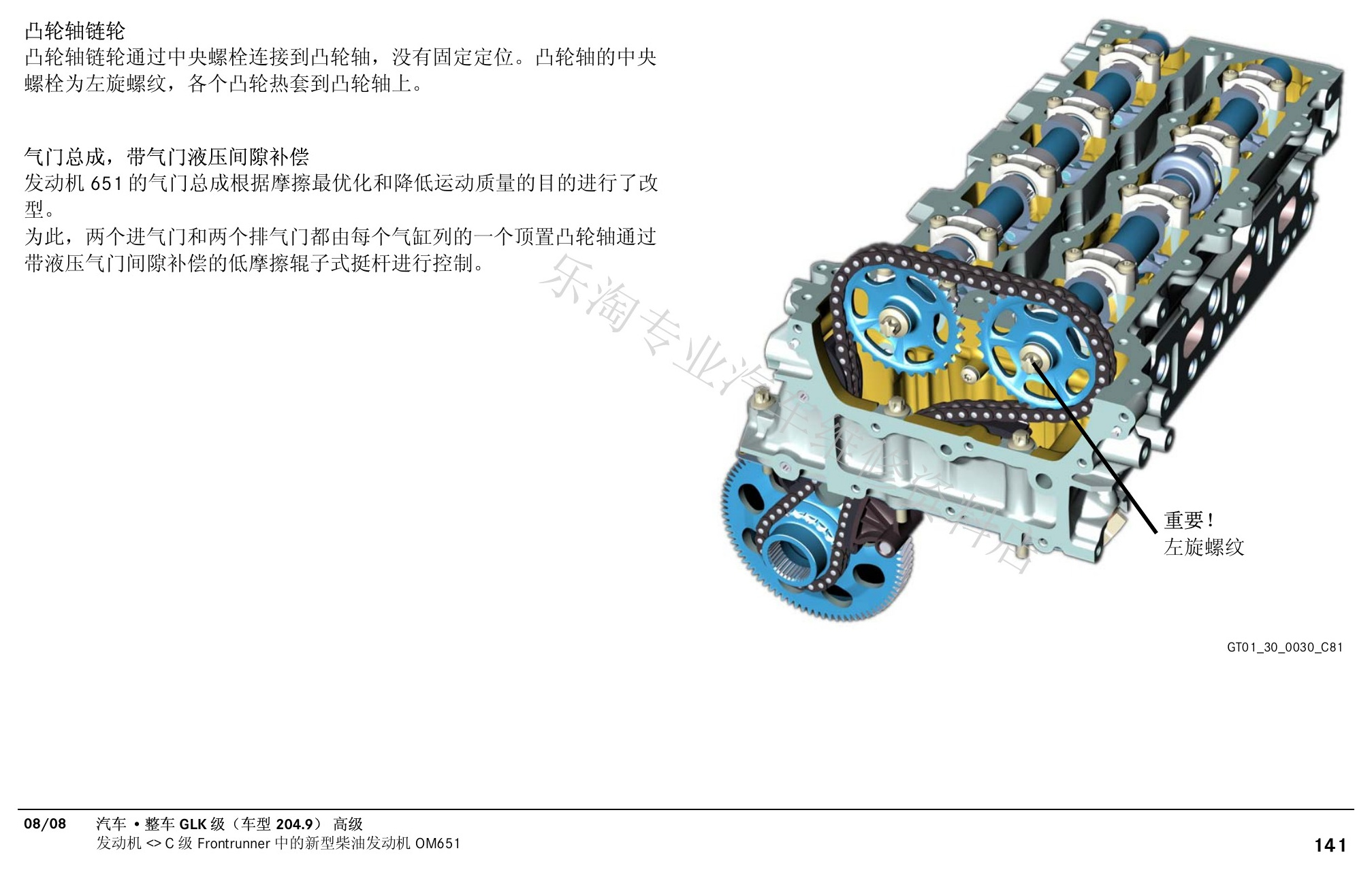

X204 GLK高级中文培训原第141页。

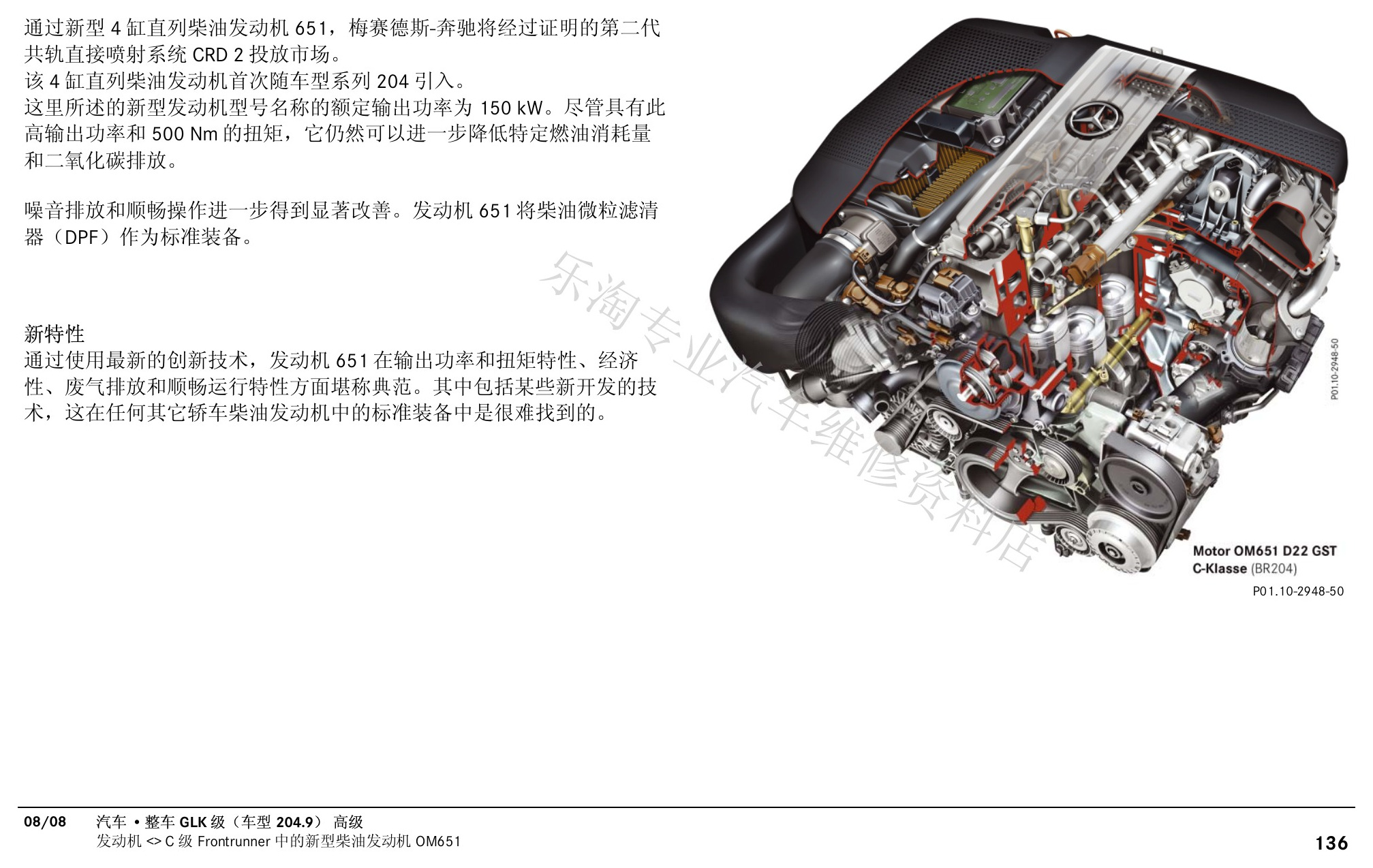

X204 GLK高级中文培训原第142页。

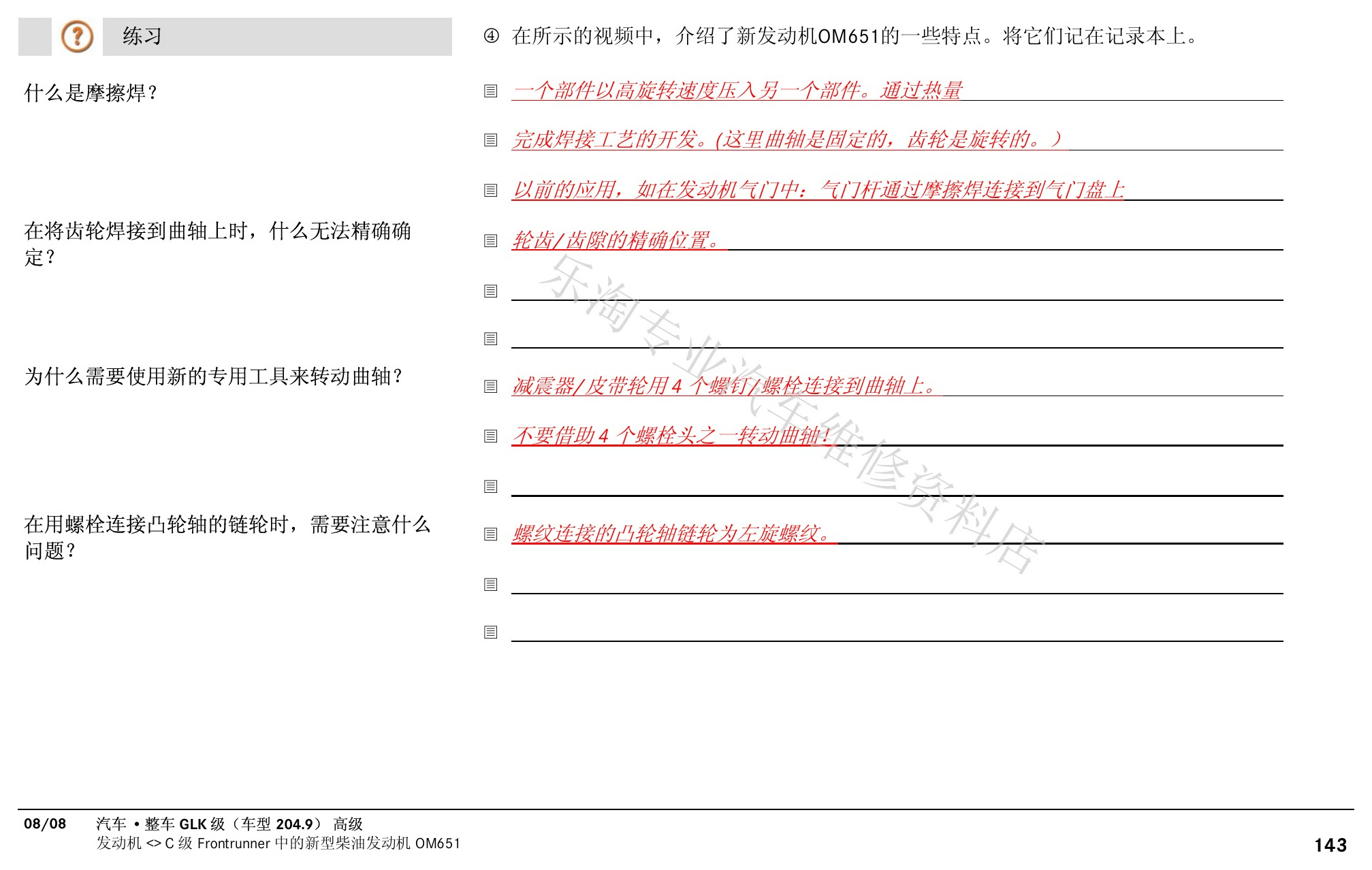

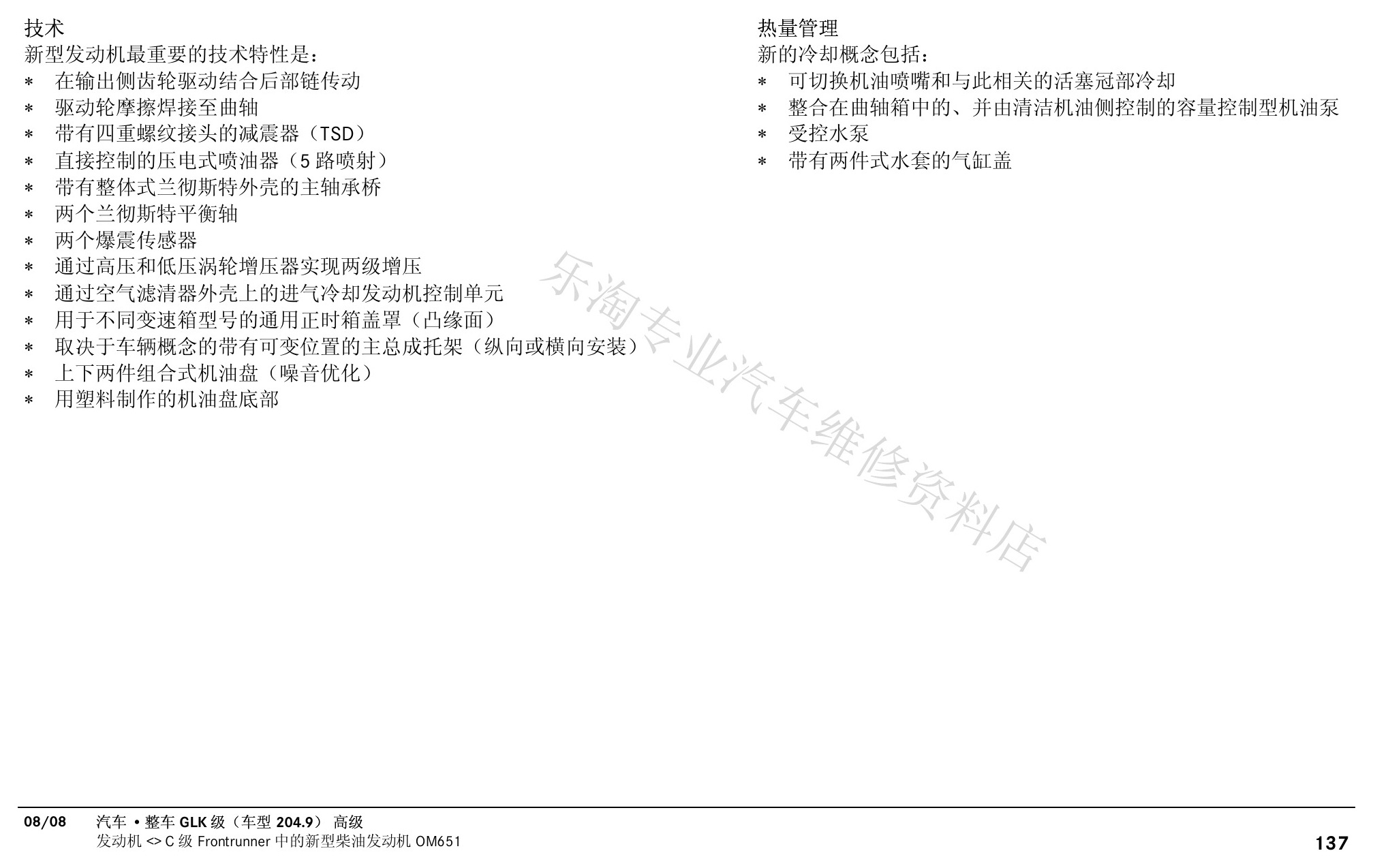

X204 GLK高级中文培训原第143页。

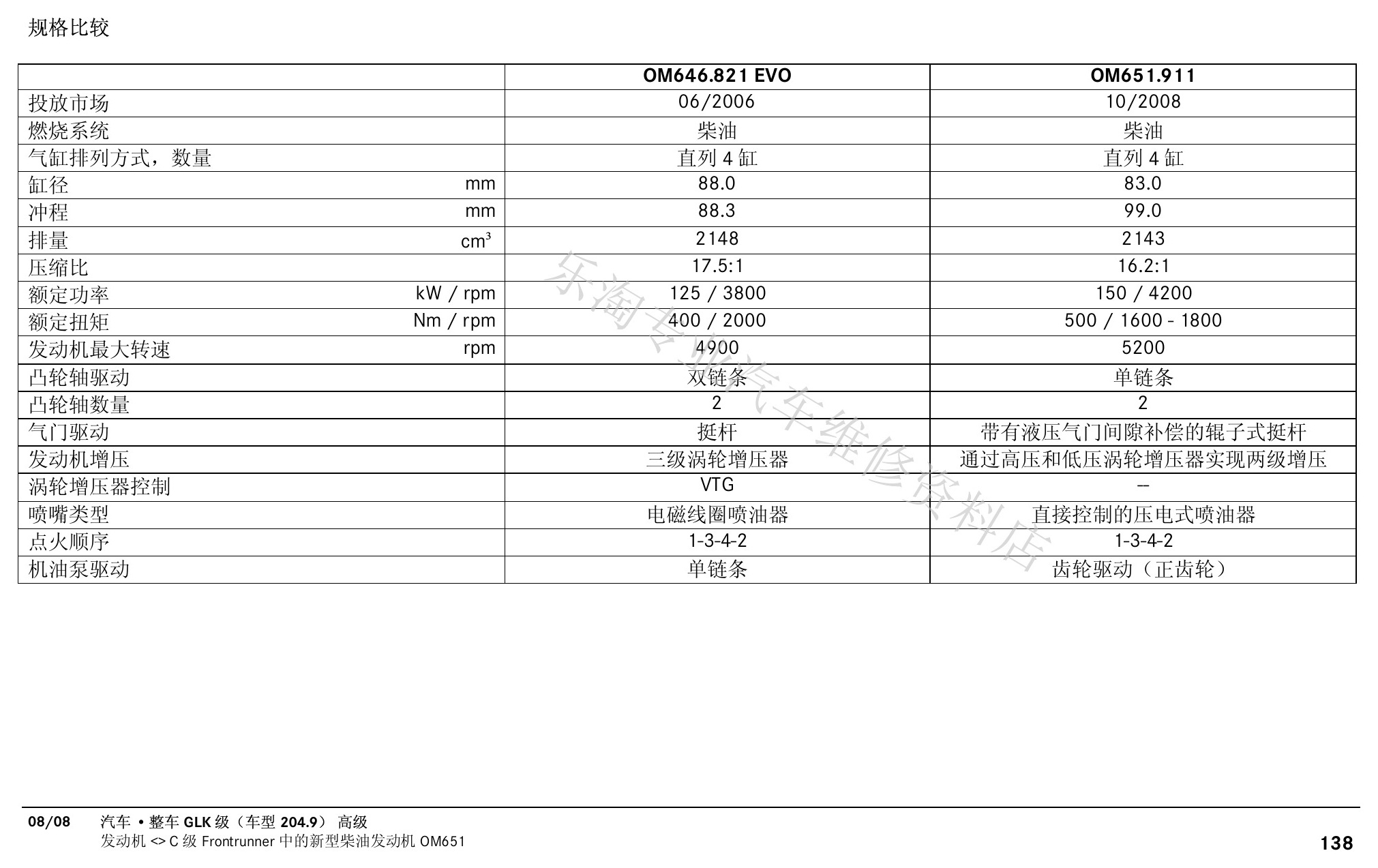

X204 GLK高级中文培训原第144页。

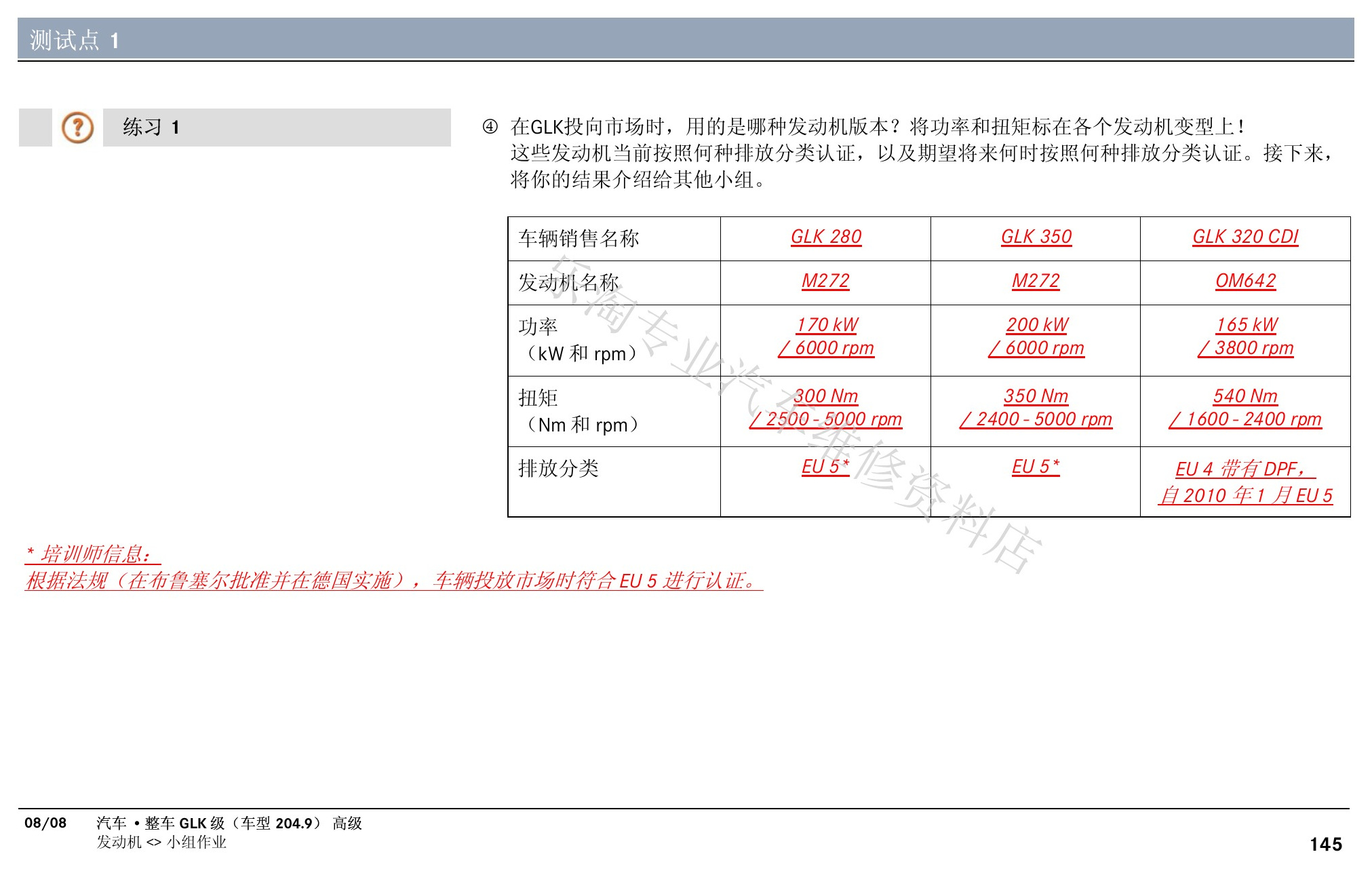

X204 GLK高级中文培训原第145页。

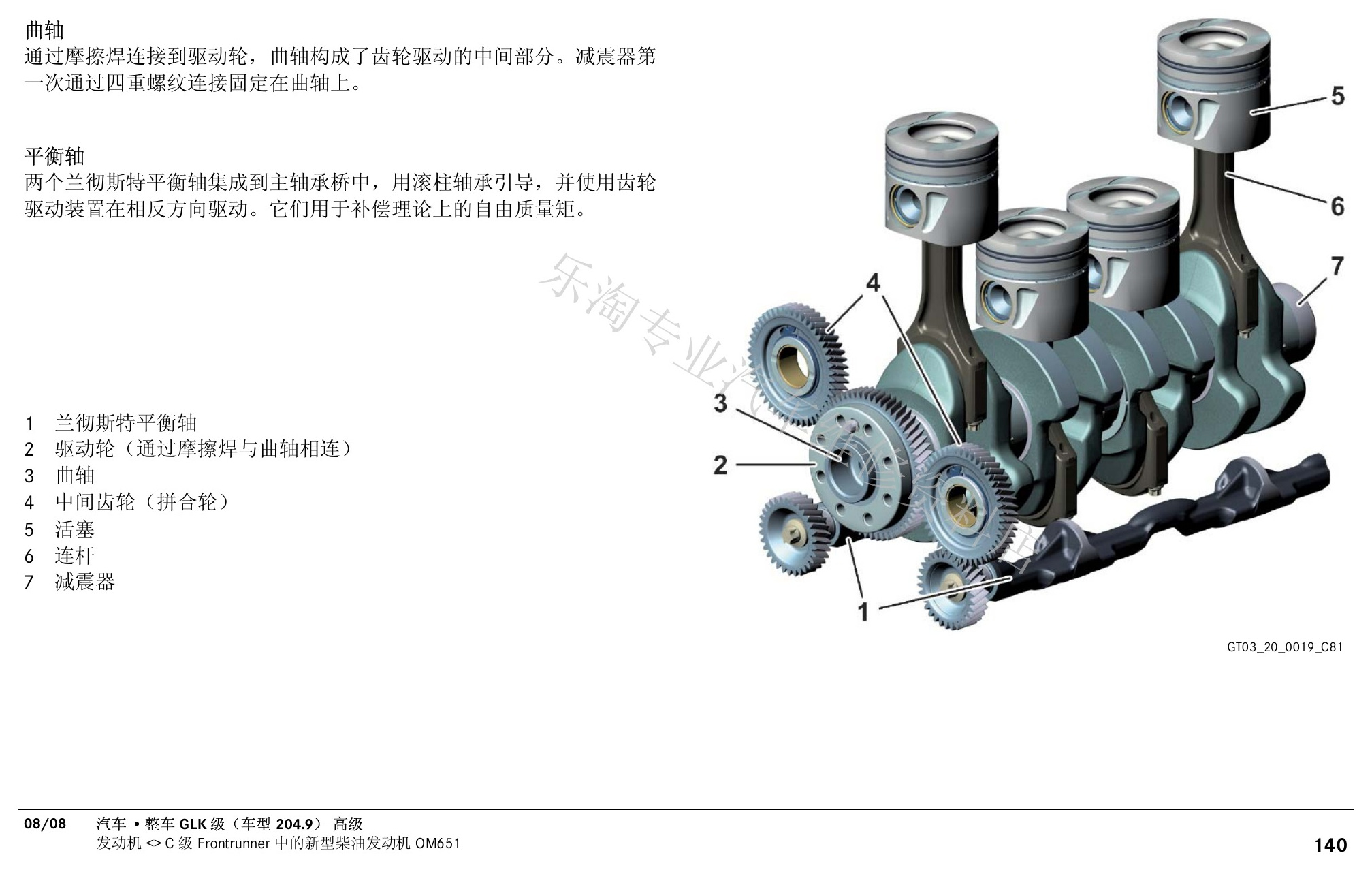

X204 GLK高级中文培训原第146页。
X204 GLK高级中文培训原第147页。
X204 GLK高级中文培训原第148页。
X204 GLK高级中文培训原第149页。

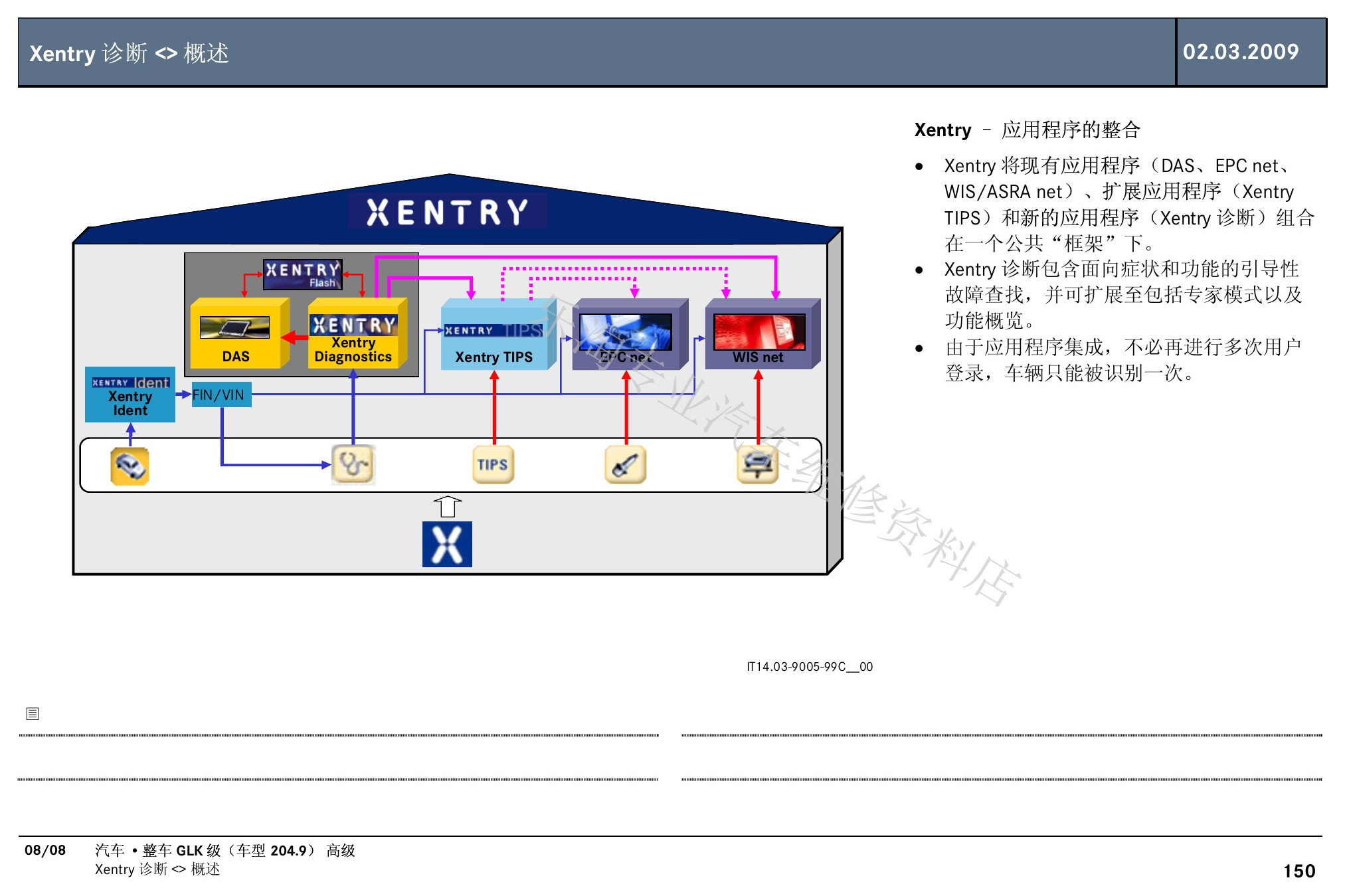

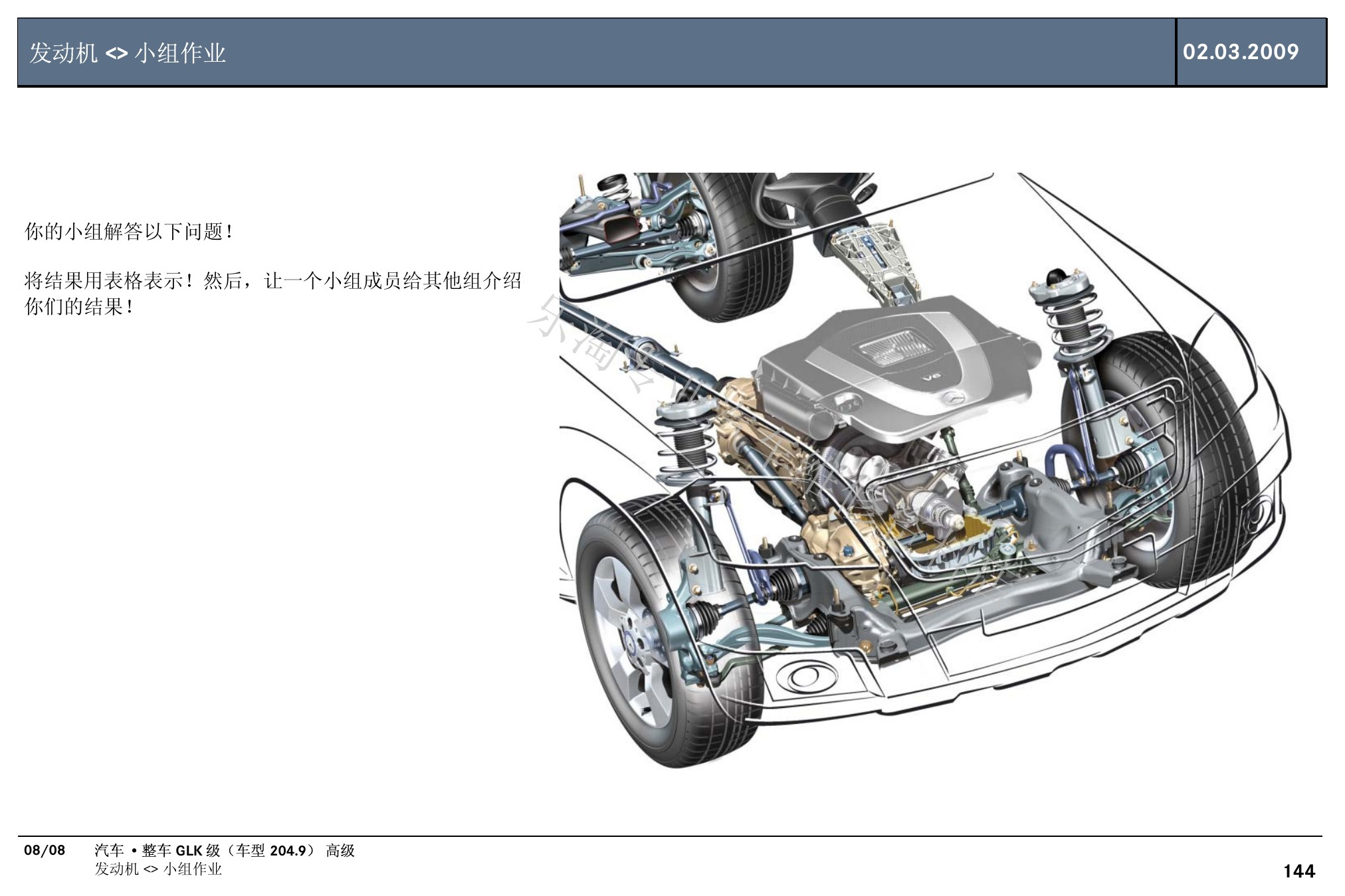

X204 GLK高级中文培训原第150页。
X204 GLK高级中文培训原第151页。

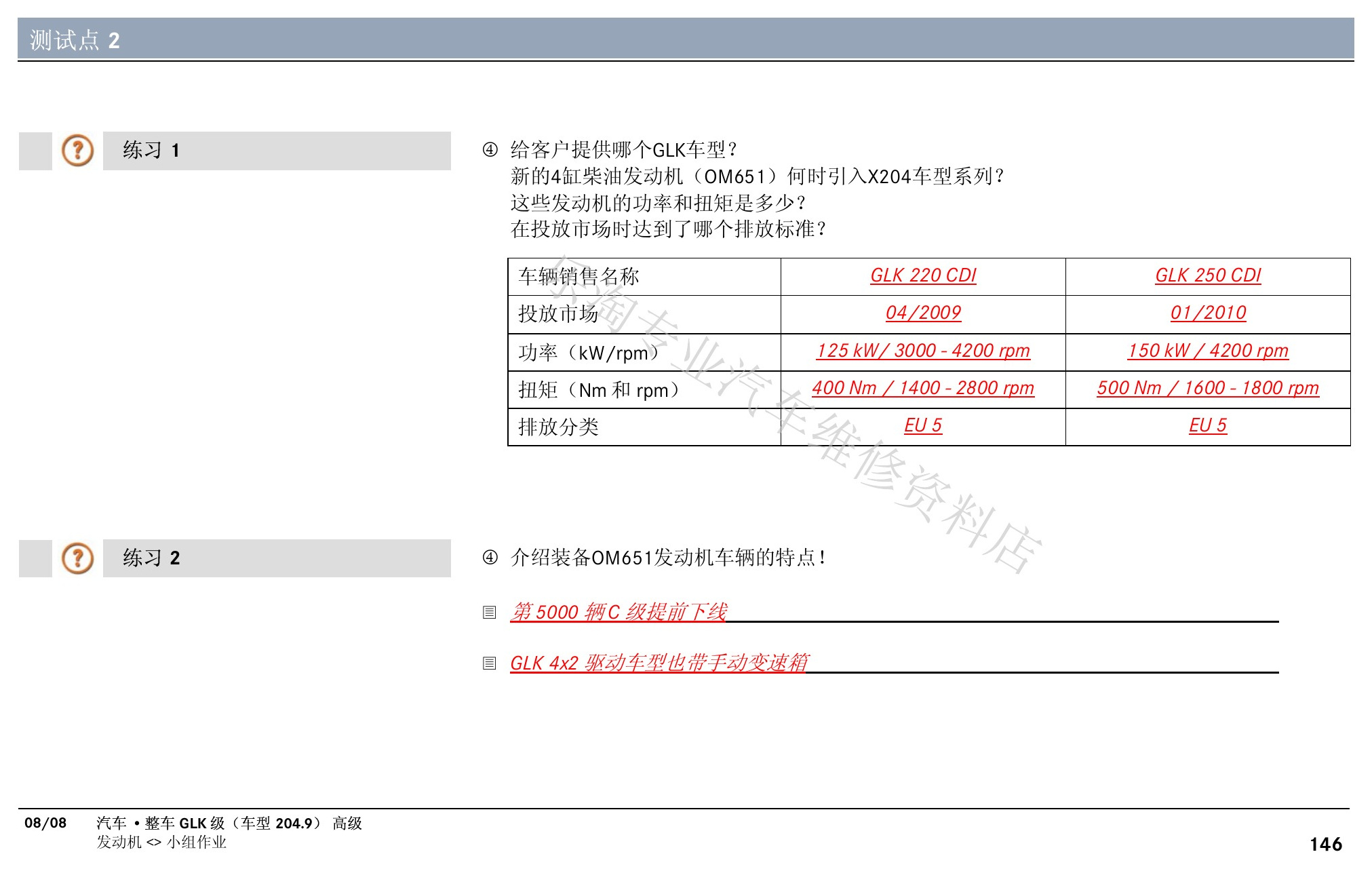

X204 GLK高级中文培训原第152页。

六、Xentry平台、启动与车辆识别

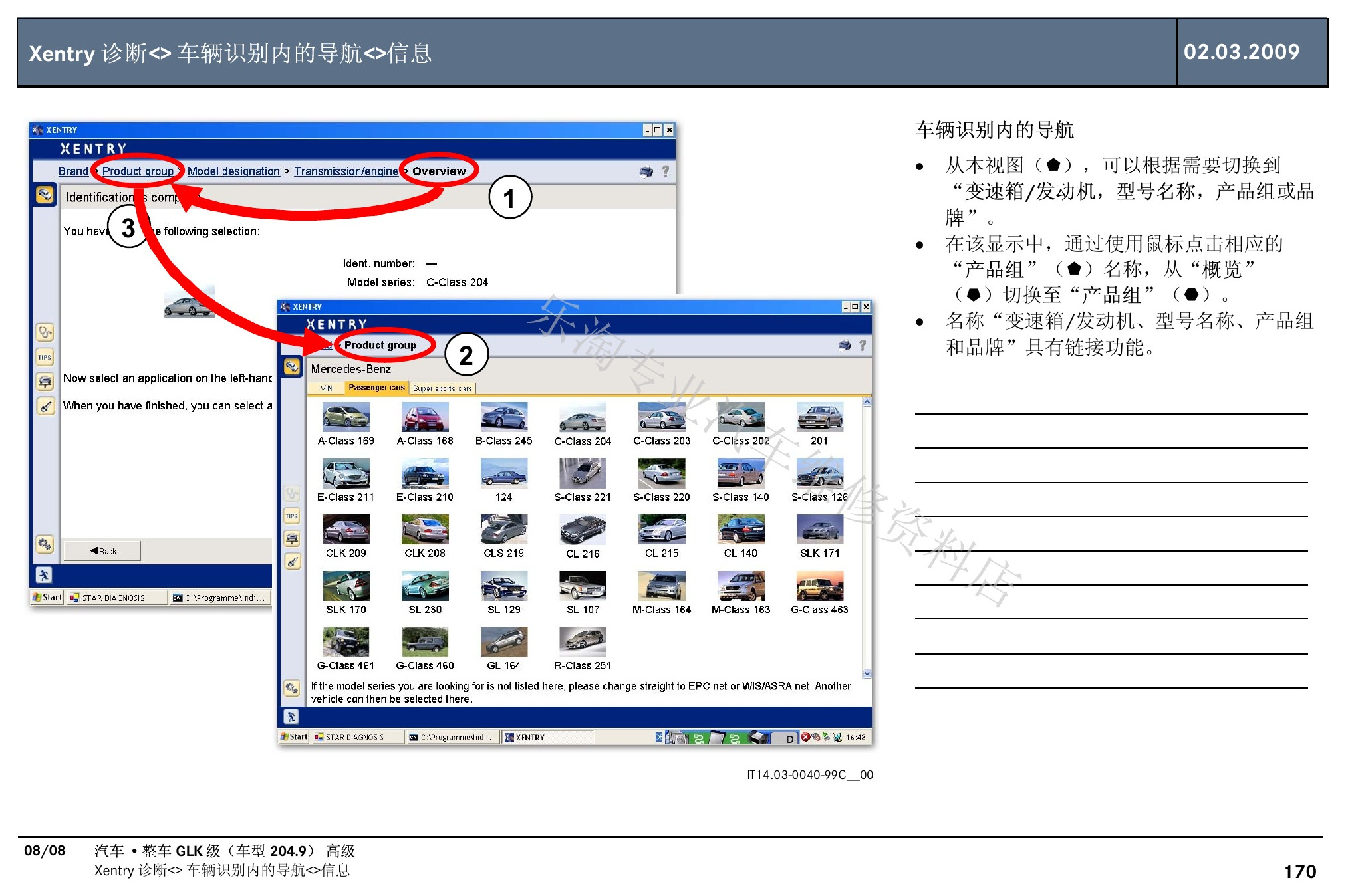

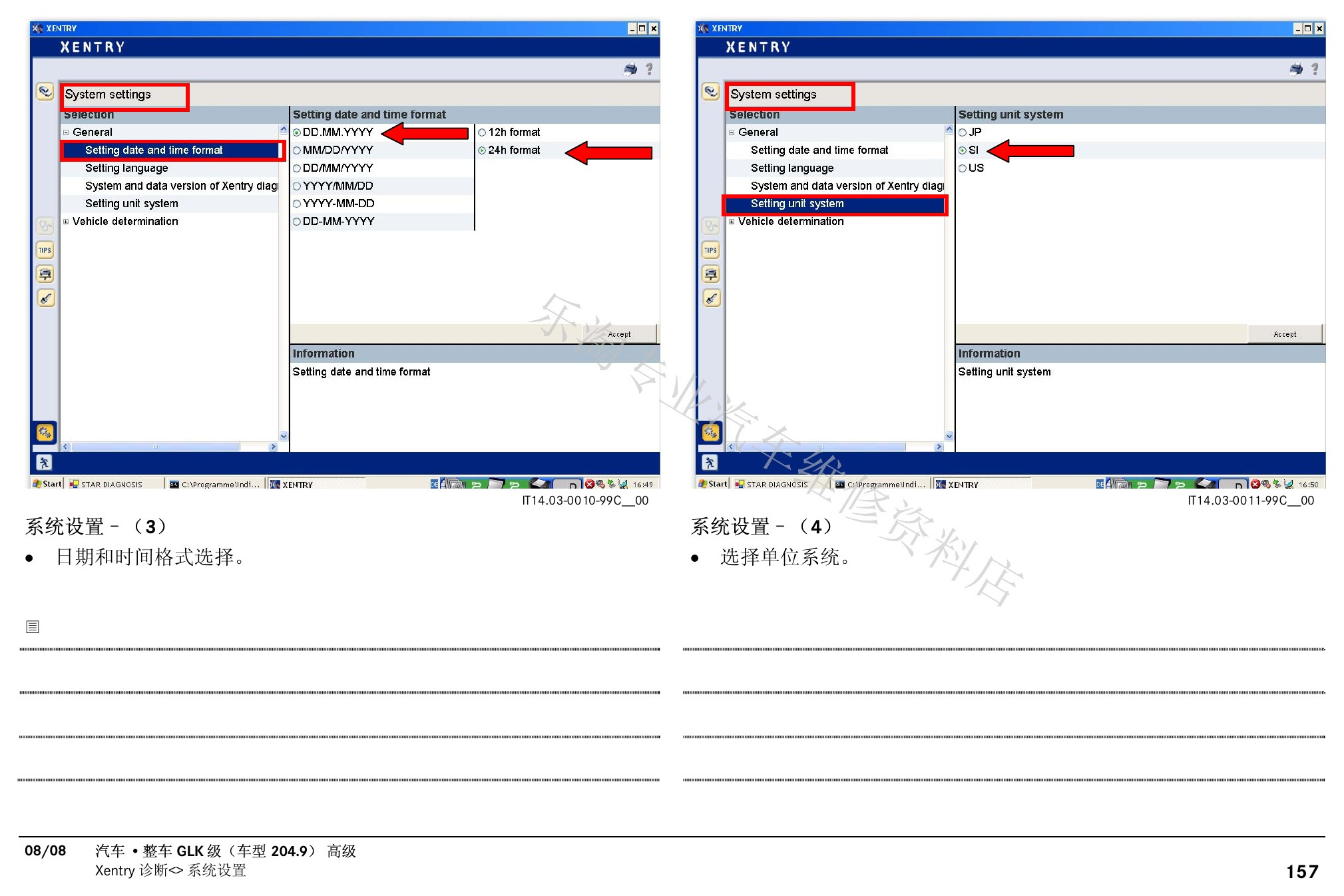

诊断章节从Xentry培训结构和平台特性开始，保留启动、系统设置、DAS切换、导航、关闭、车辆识别和VIN读取流程。

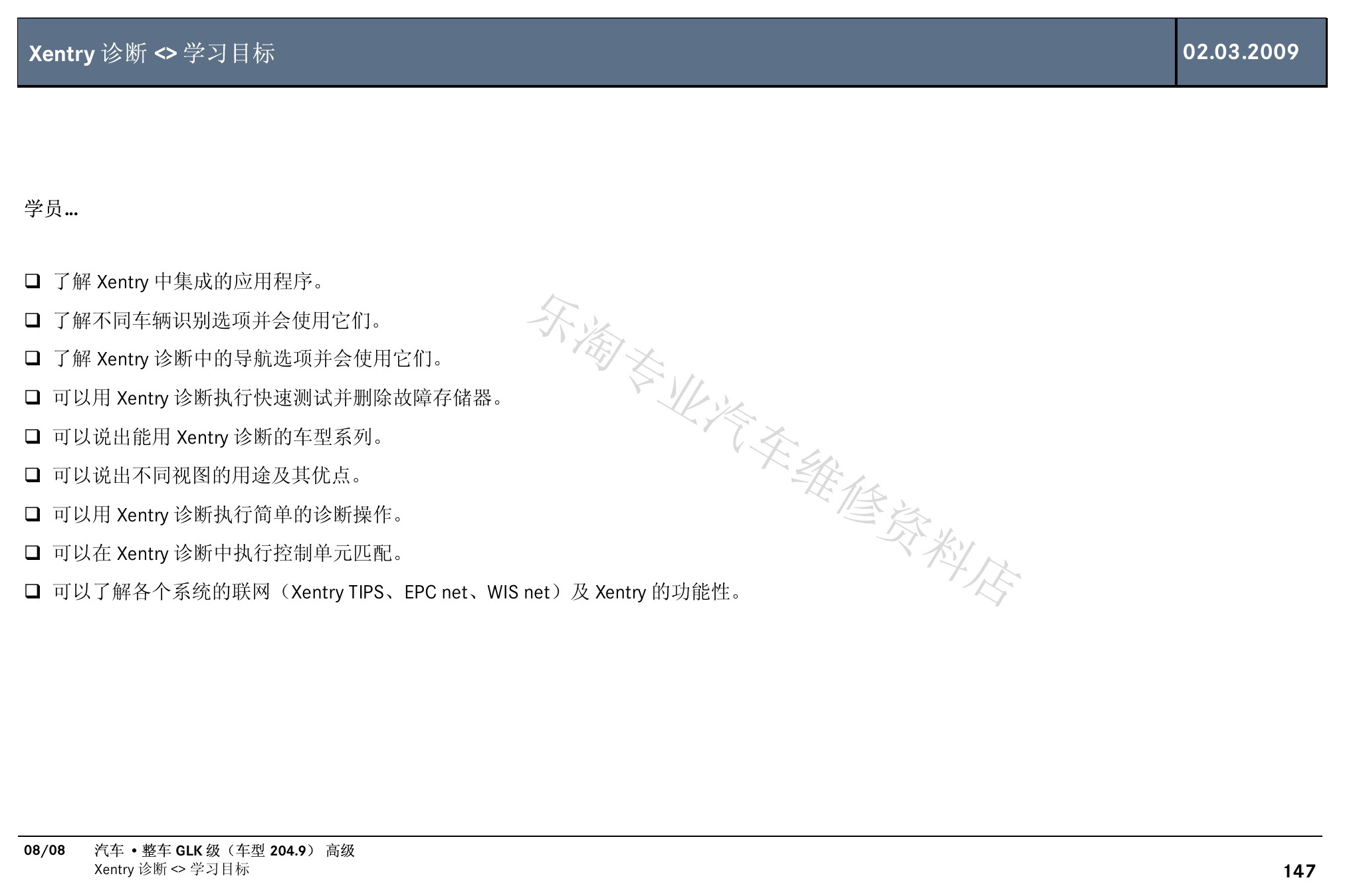

X204 GLK高级中文培训原第153页。

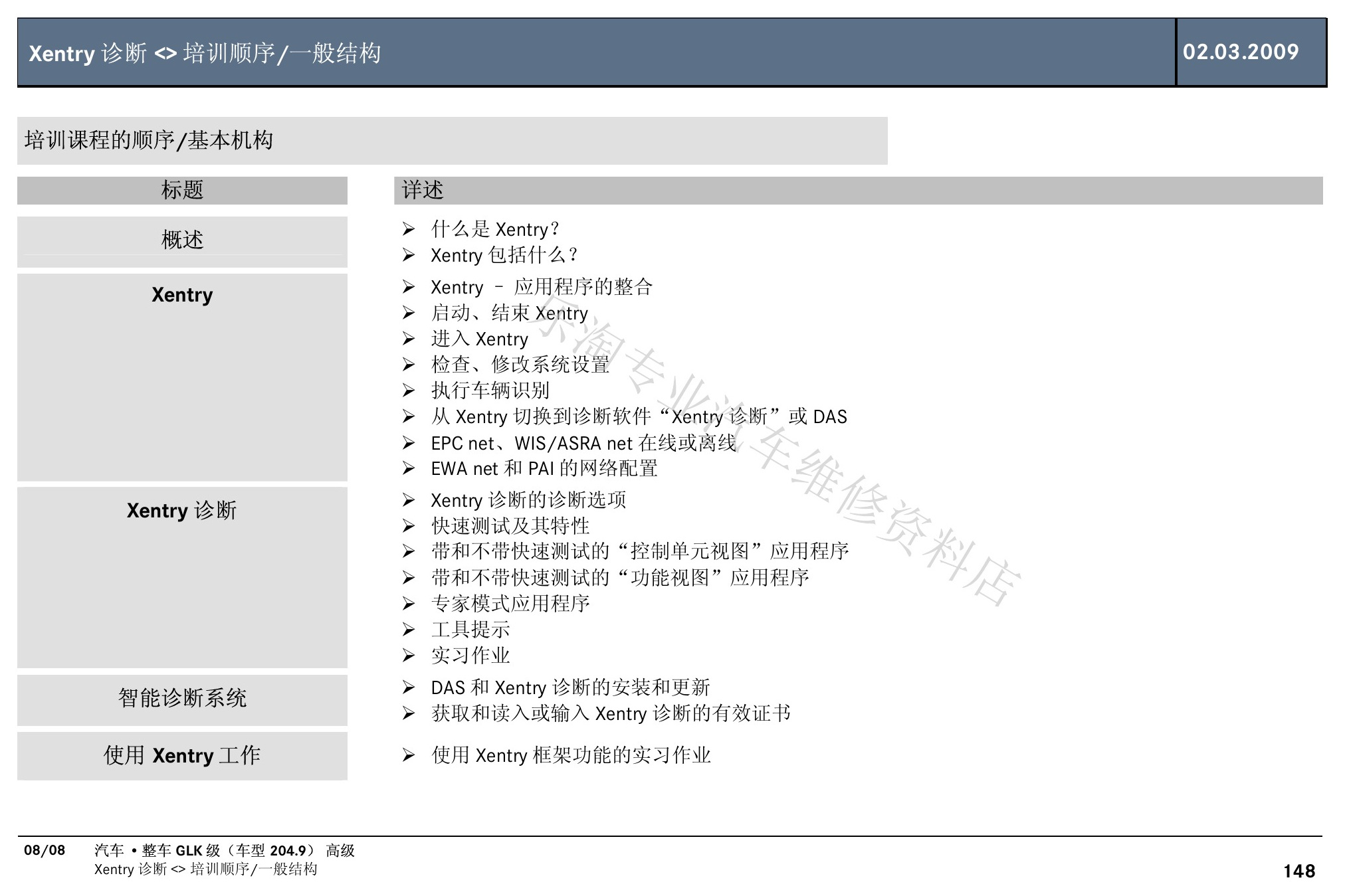

X204 GLK高级中文培训原第154页。
X204 GLK高级中文培训原第155页。
X204 GLK高级中文培训原第156页。

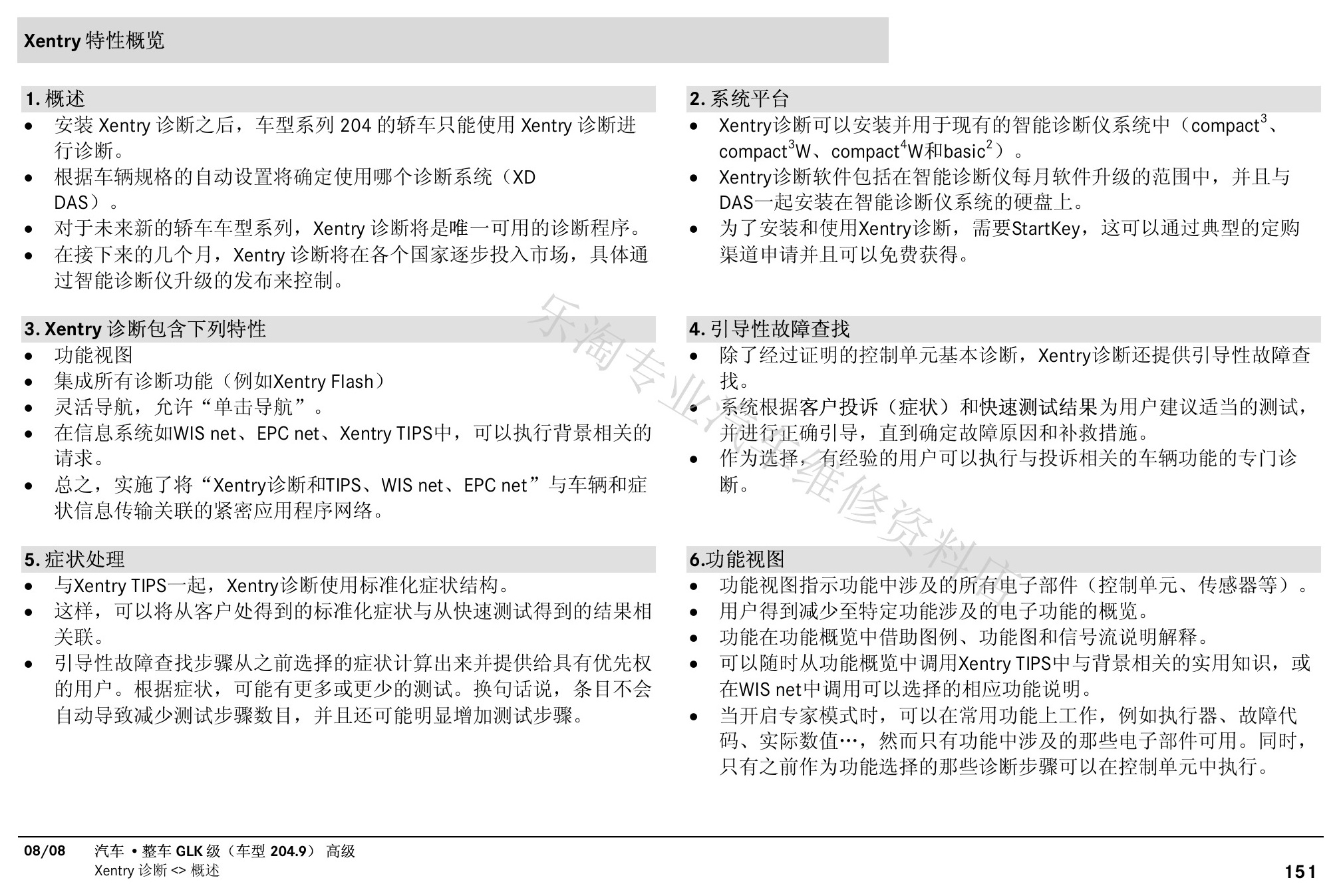

X204 GLK高级中文培训原第157页。

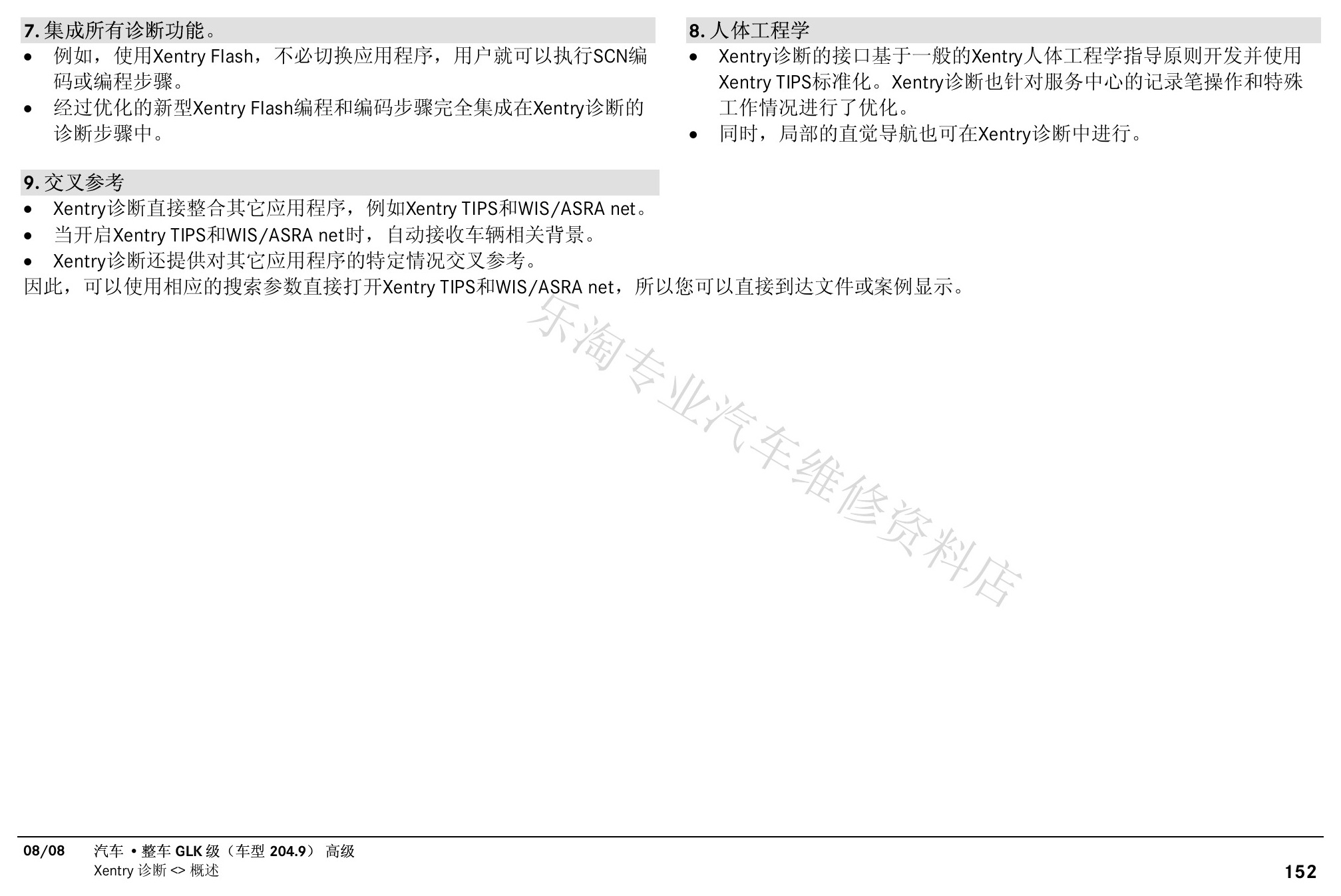

X204 GLK高级中文培训原第158页。

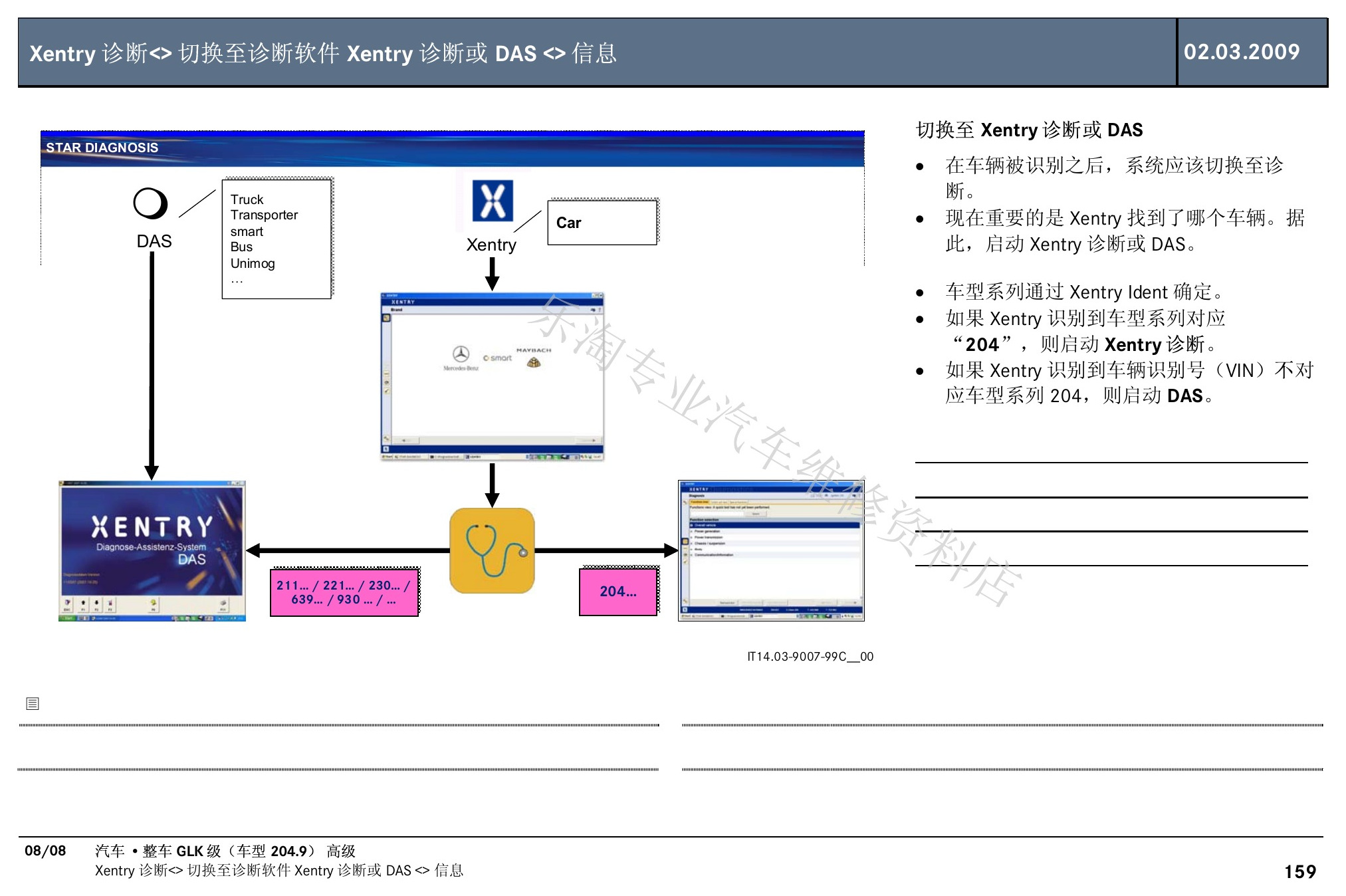

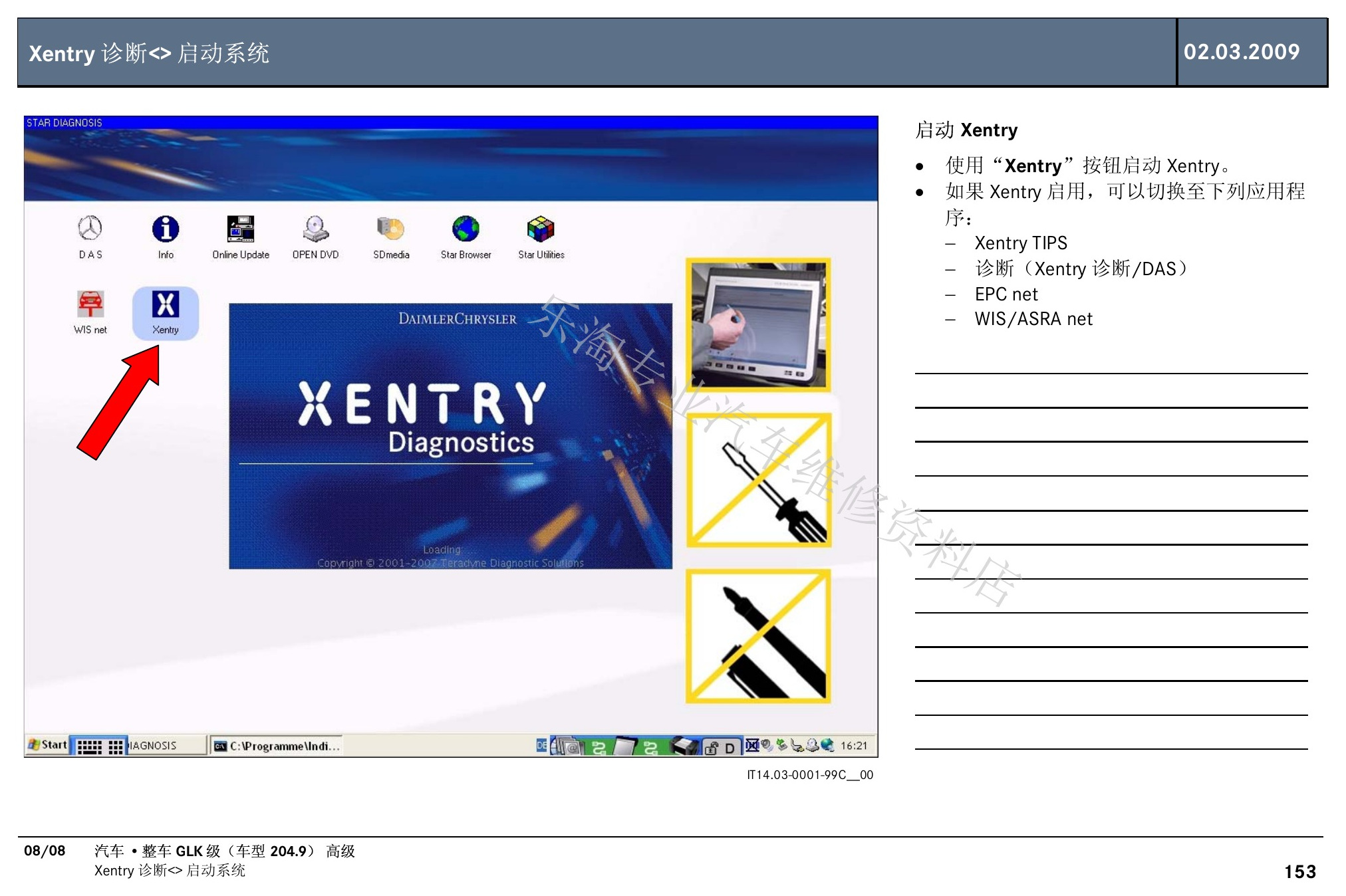

X204 GLK高级中文培训原第159页。

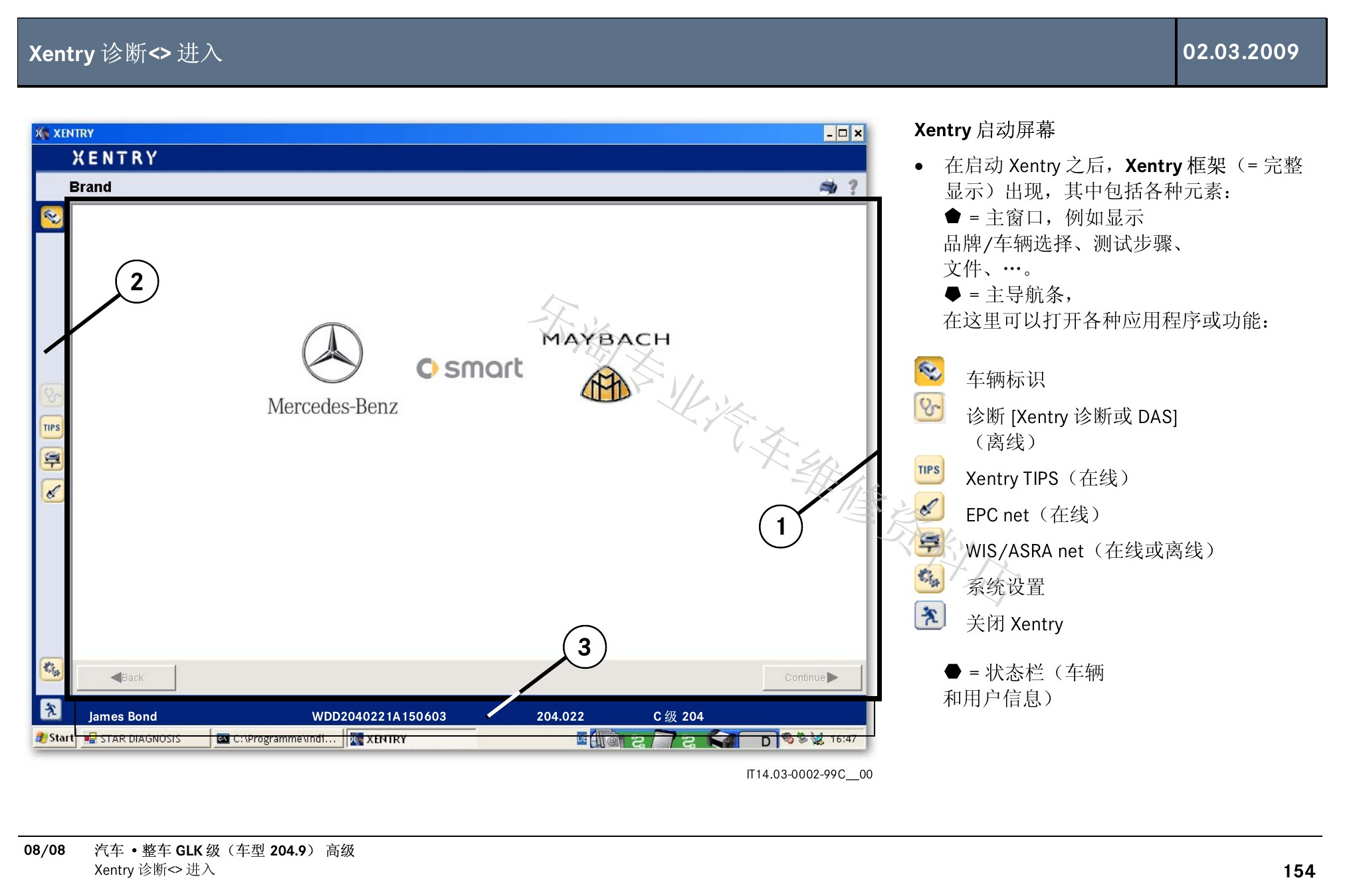

X204 GLK高级中文培训原第160页。

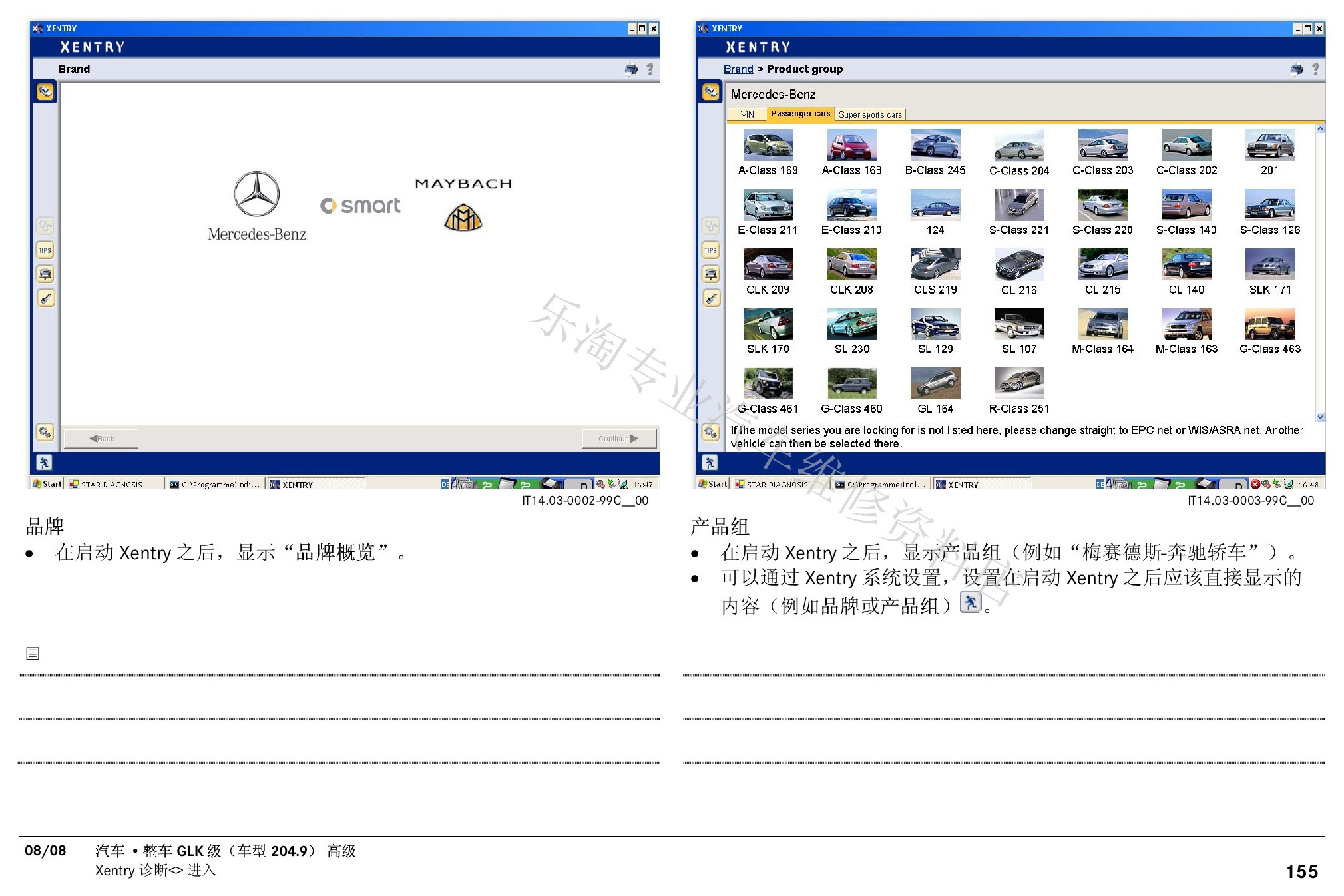

X204 GLK高级中文培训原第161页。

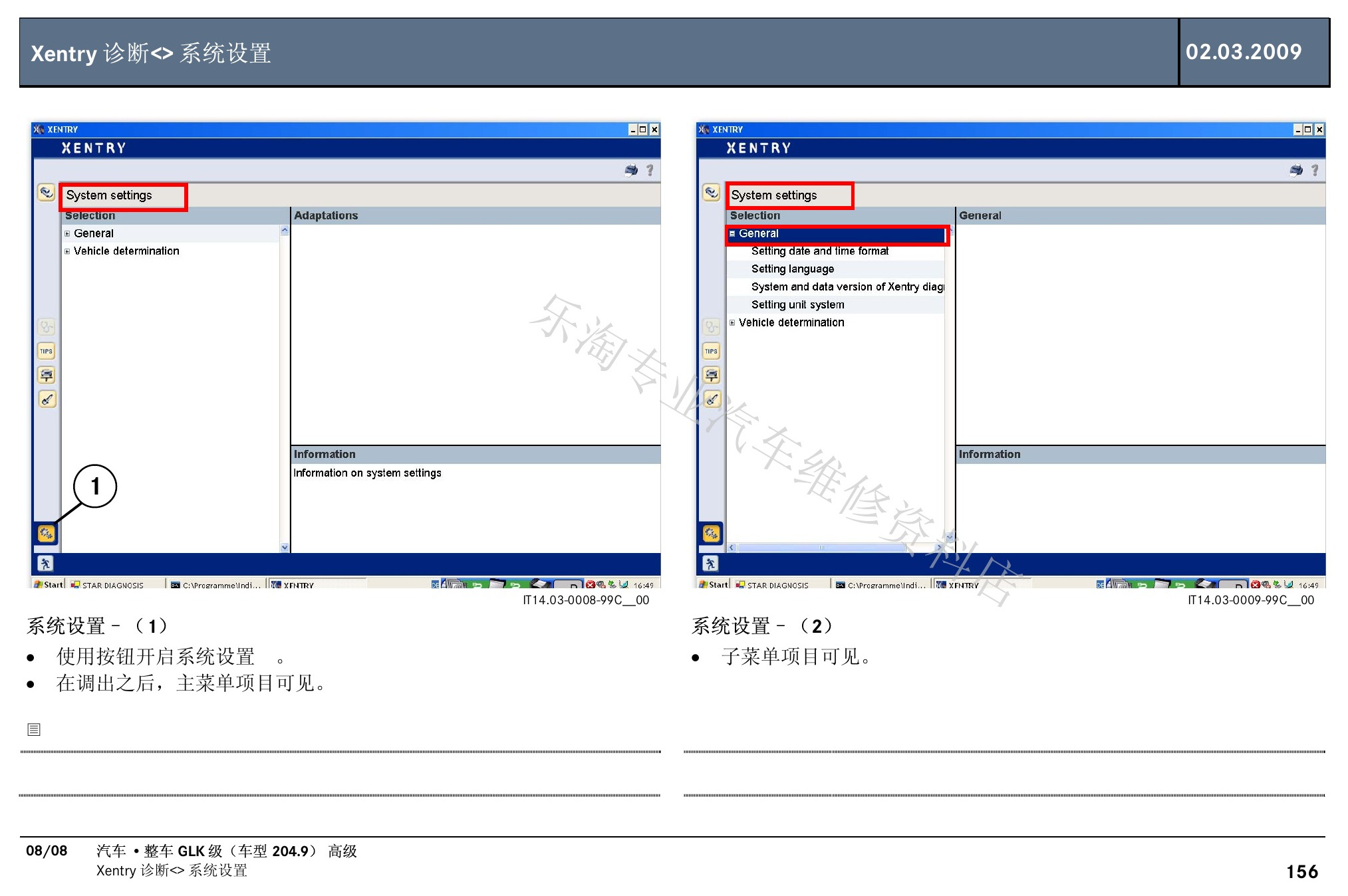

X204 GLK高级中文培训原第162页。
X204 GLK高级中文培训原第163页。

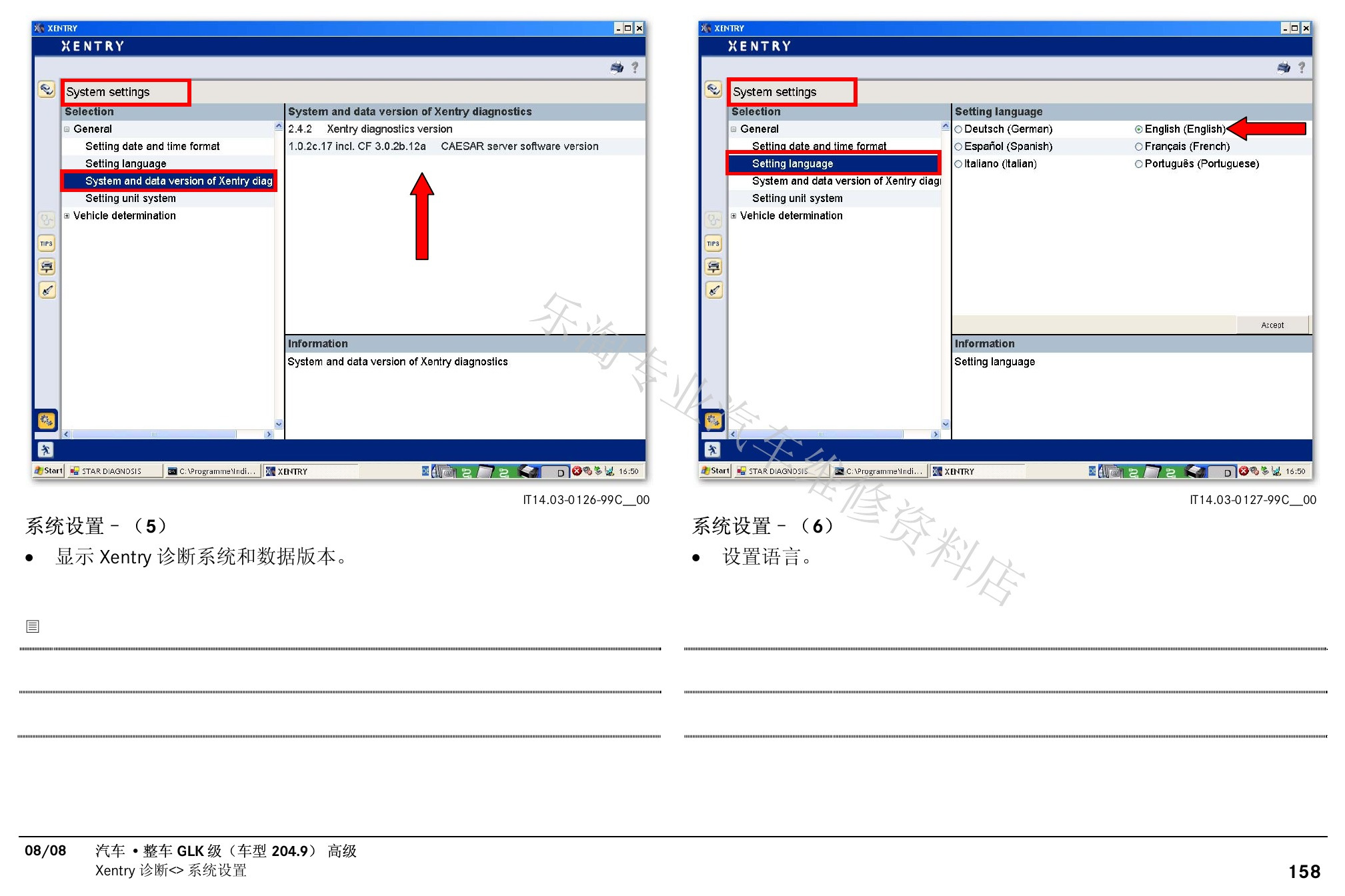

X204 GLK高级中文培训原第164页。
X204 GLK高级中文培训原第165页。

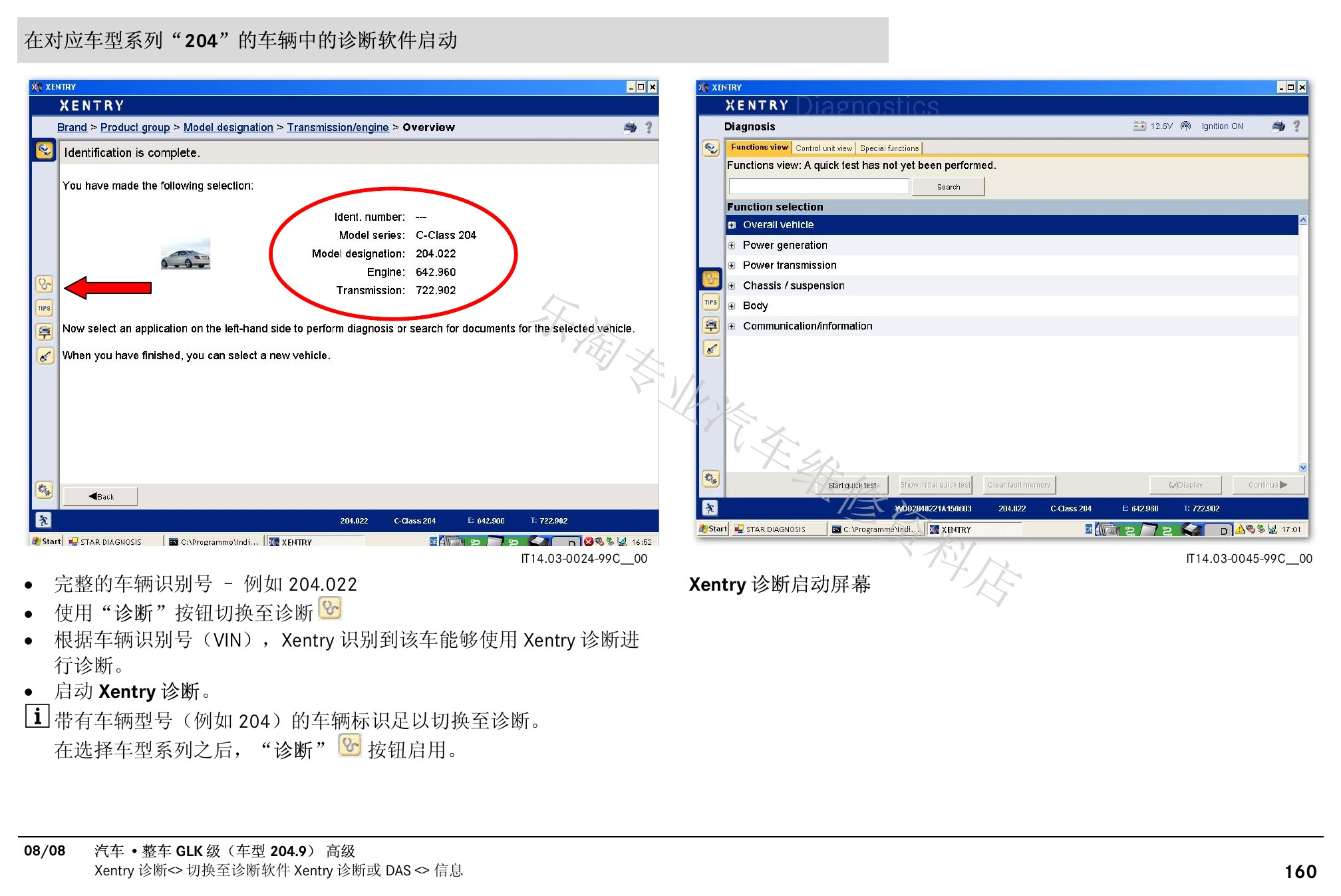

X204 GLK高级中文培训原第166页。

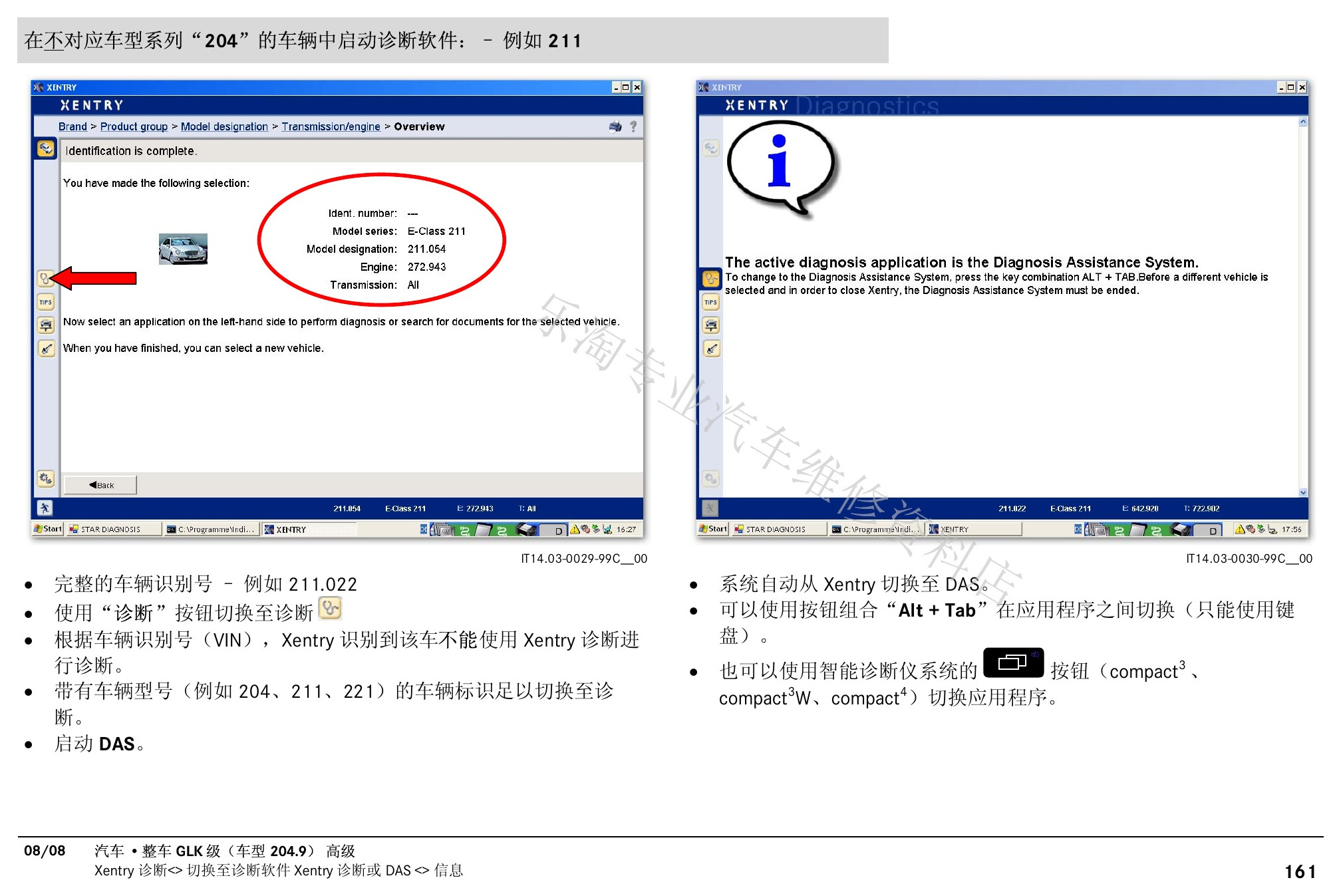

X204 GLK高级中文培训原第167页。

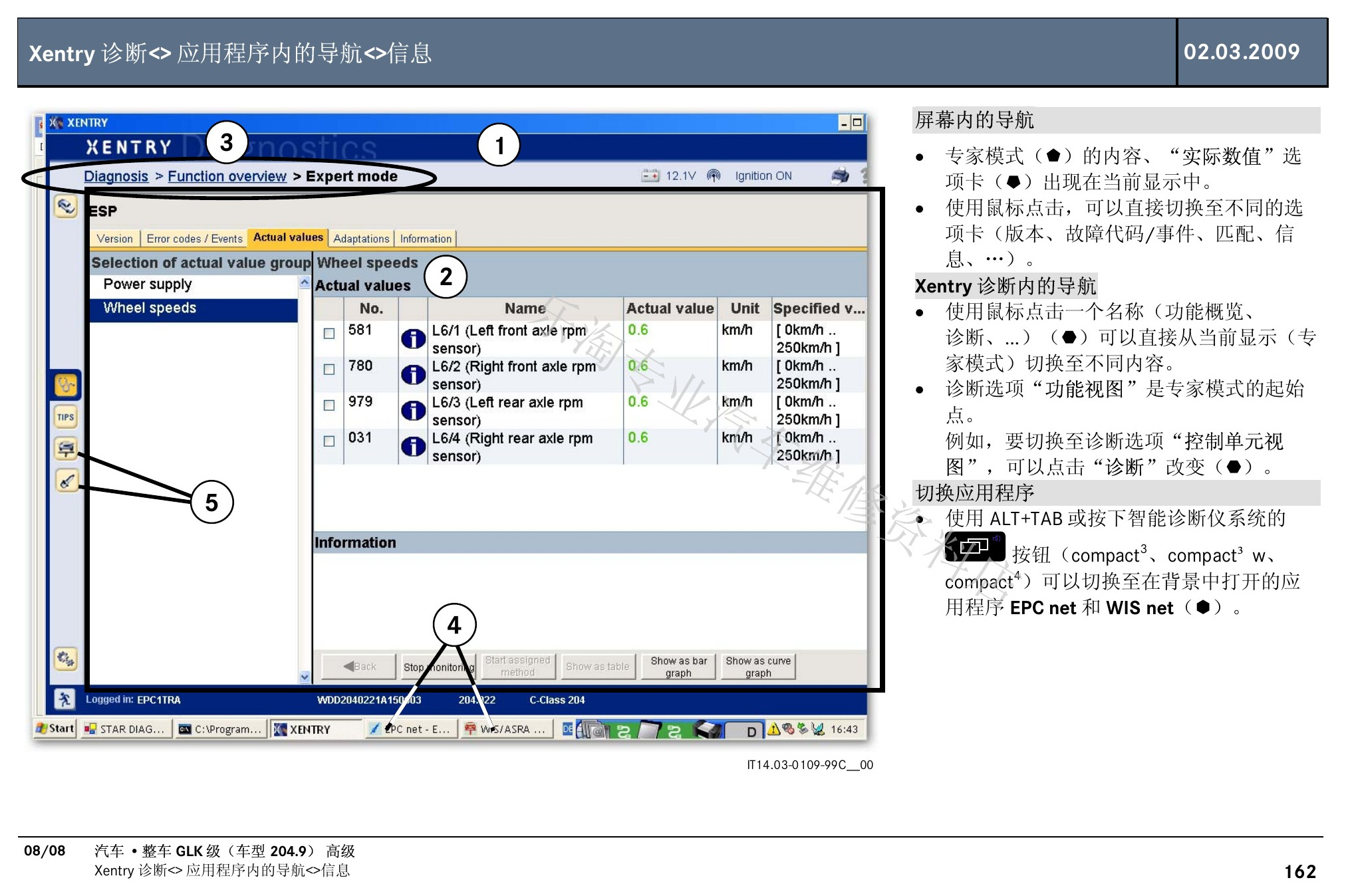

X204 GLK高级中文培训原第168页。

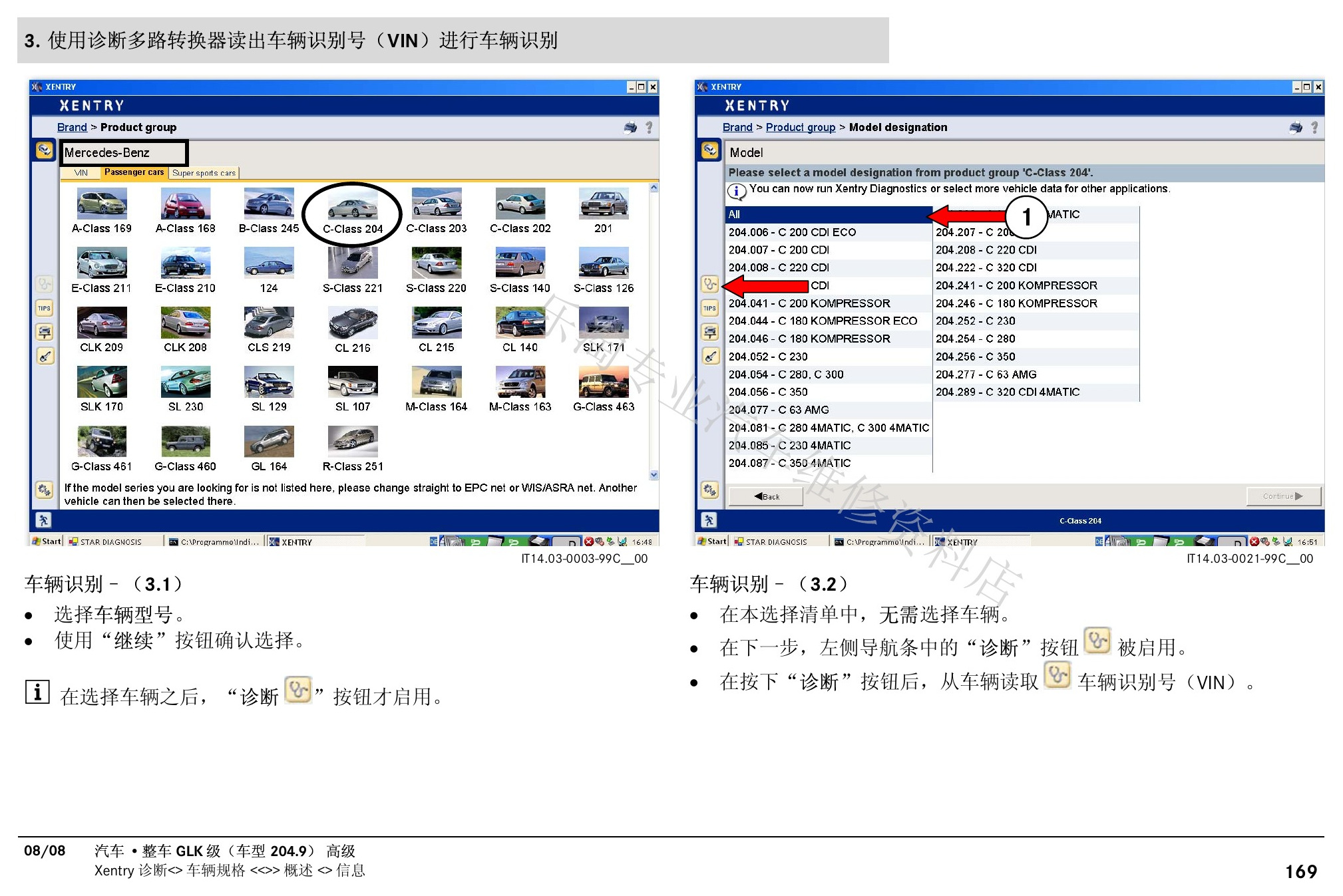

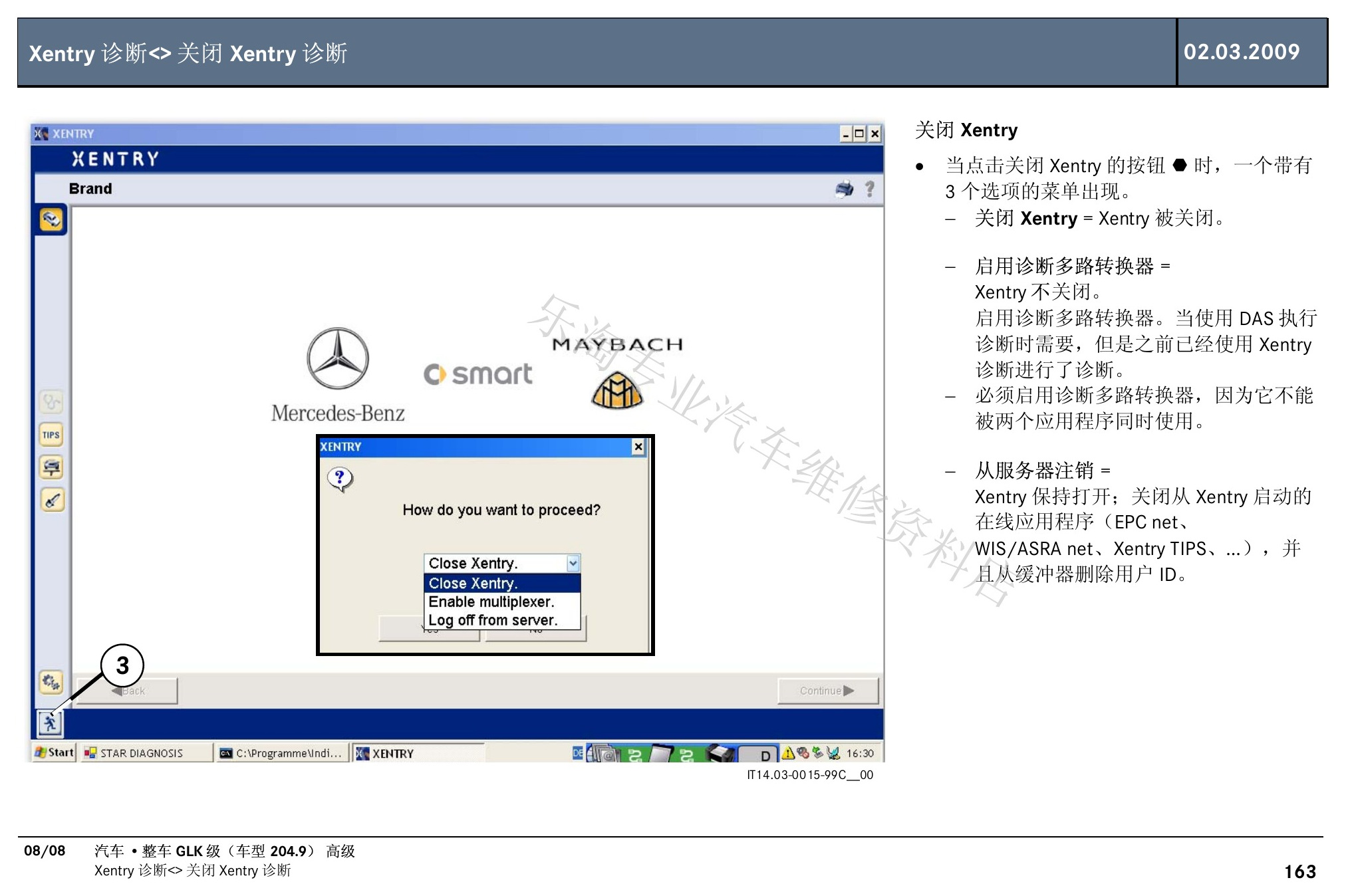

X204 GLK高级中文培训原第169页。

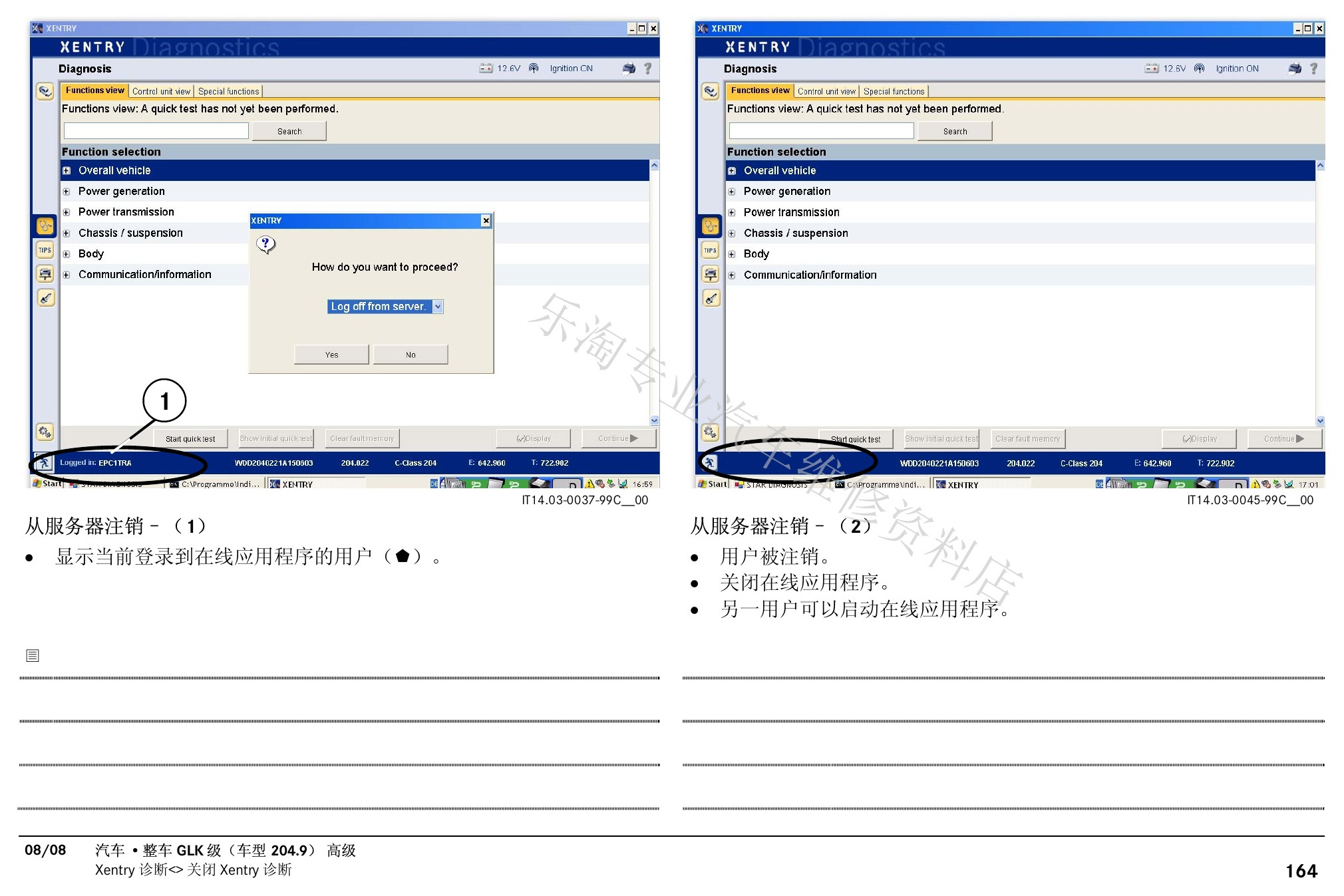

X204 GLK高级中文培训原第170页。

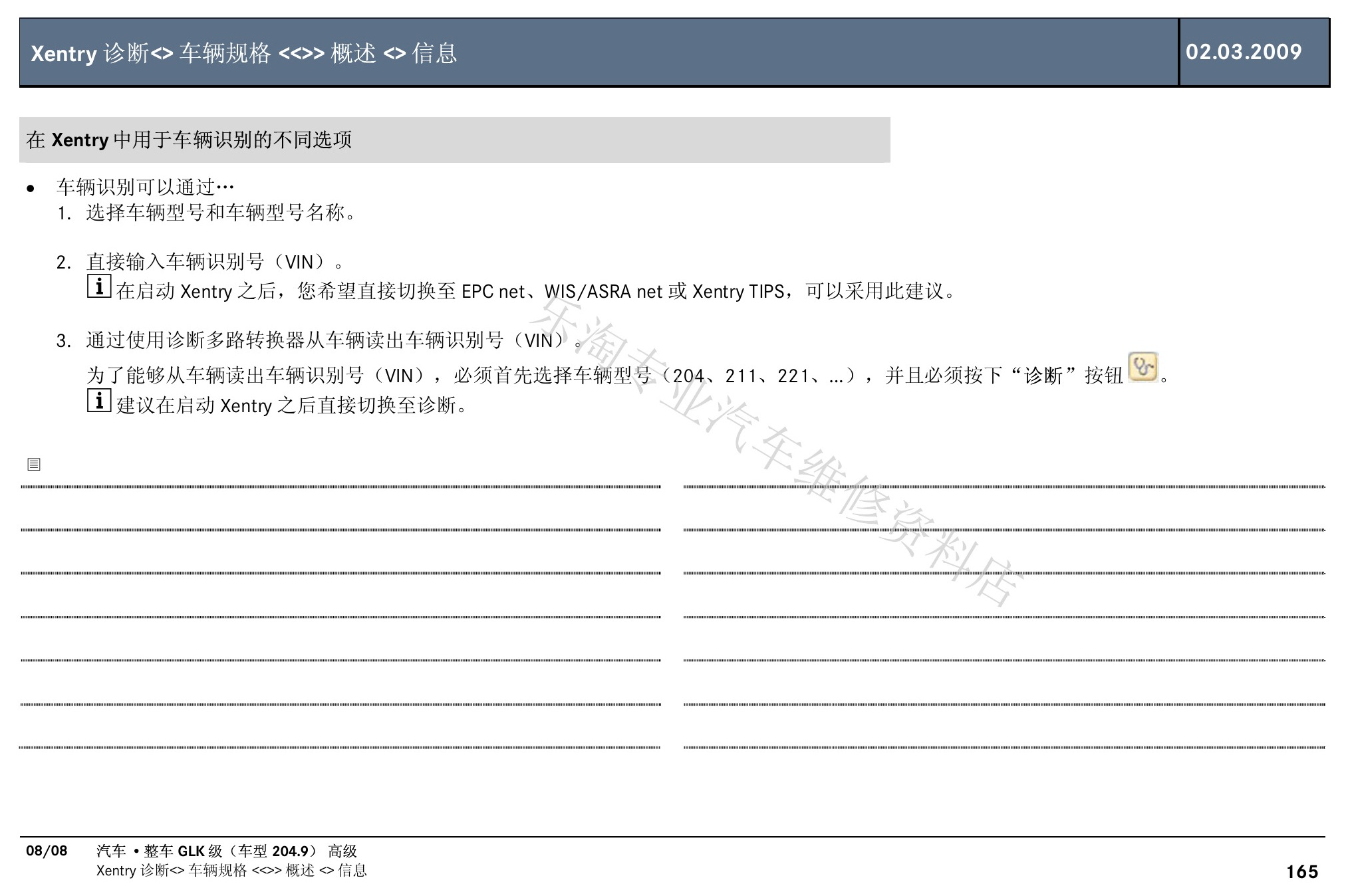

X204 GLK高级中文培训原第171页。

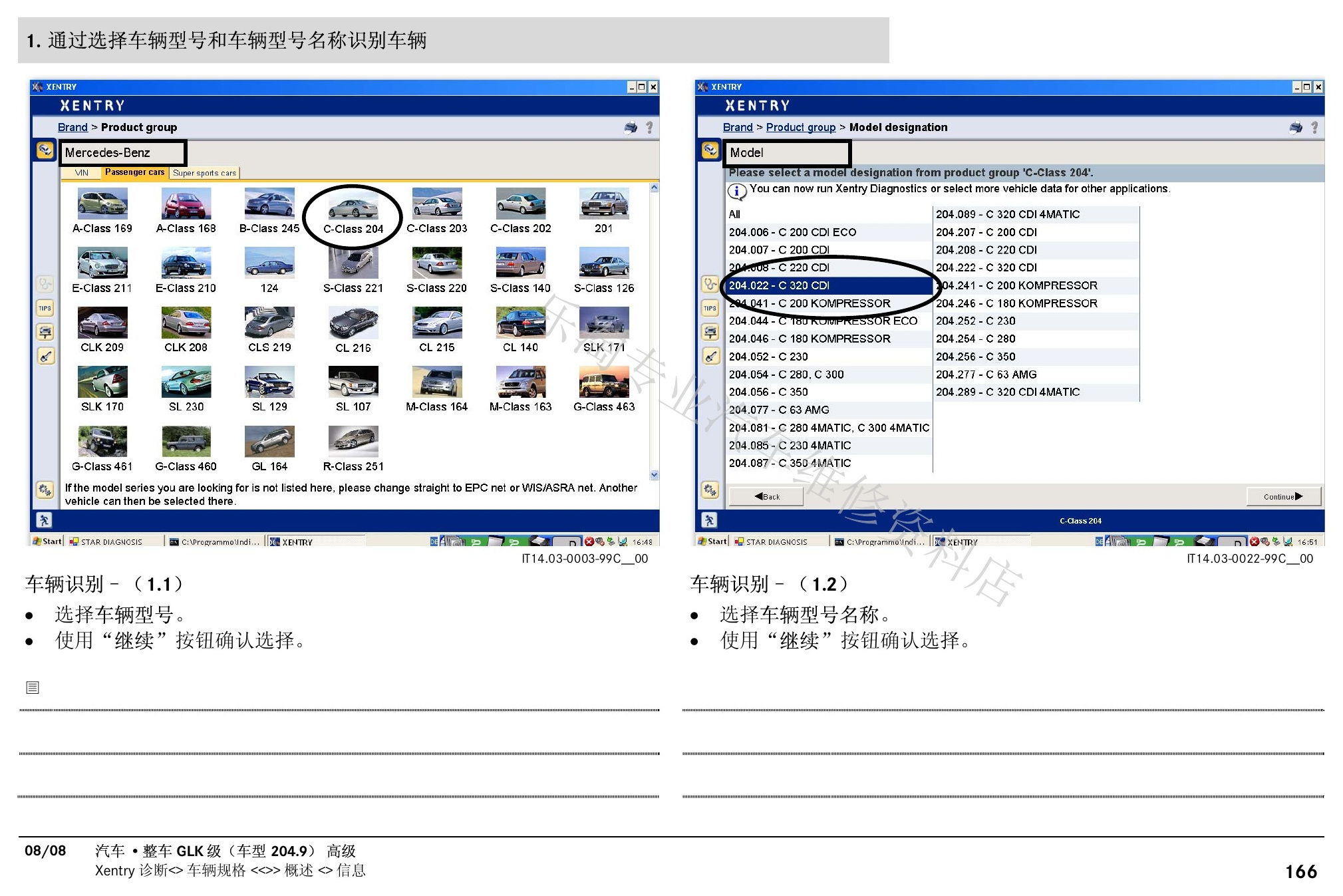

X204 GLK高级中文培训原第172页。

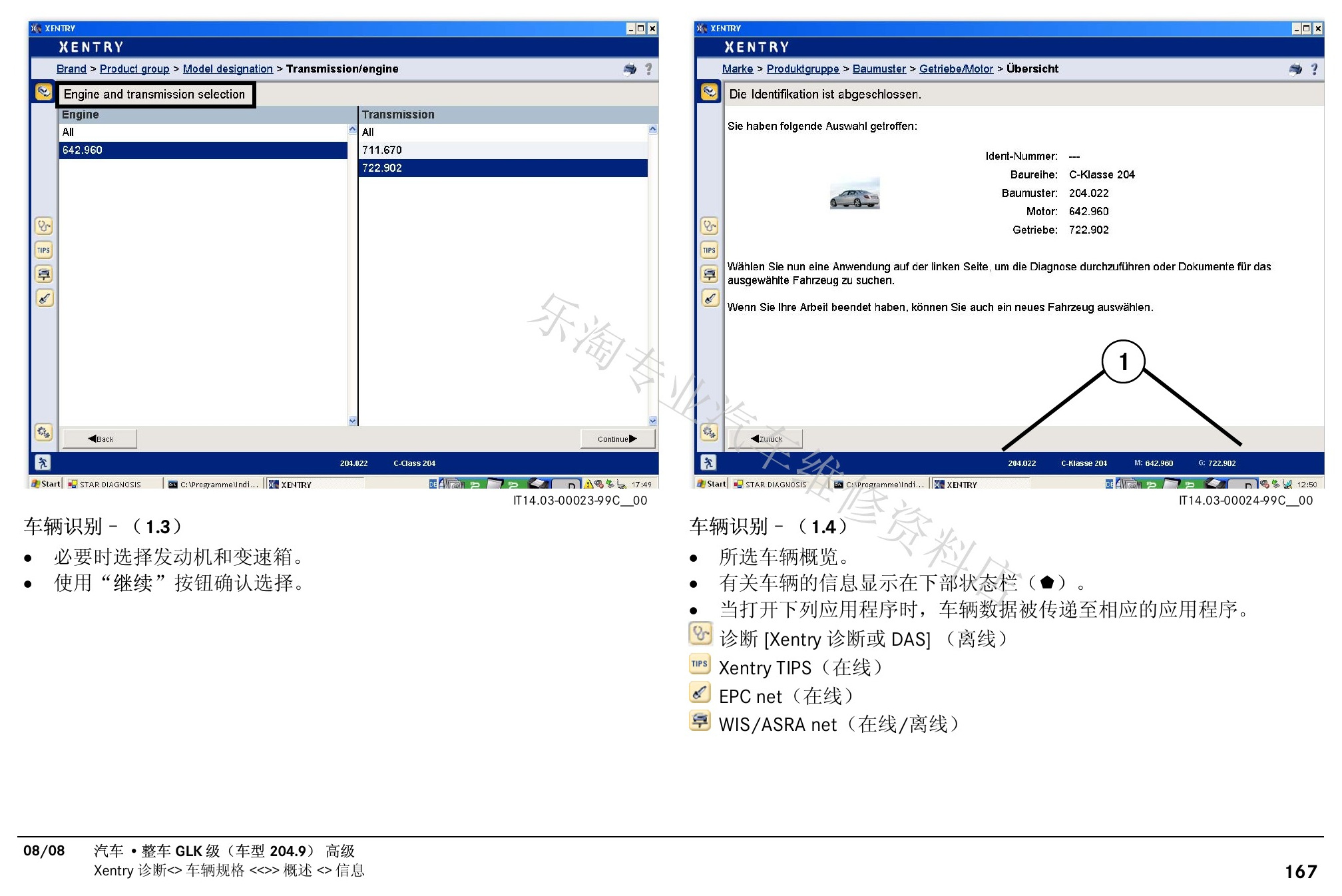

X204 GLK高级中文培训原第173页。

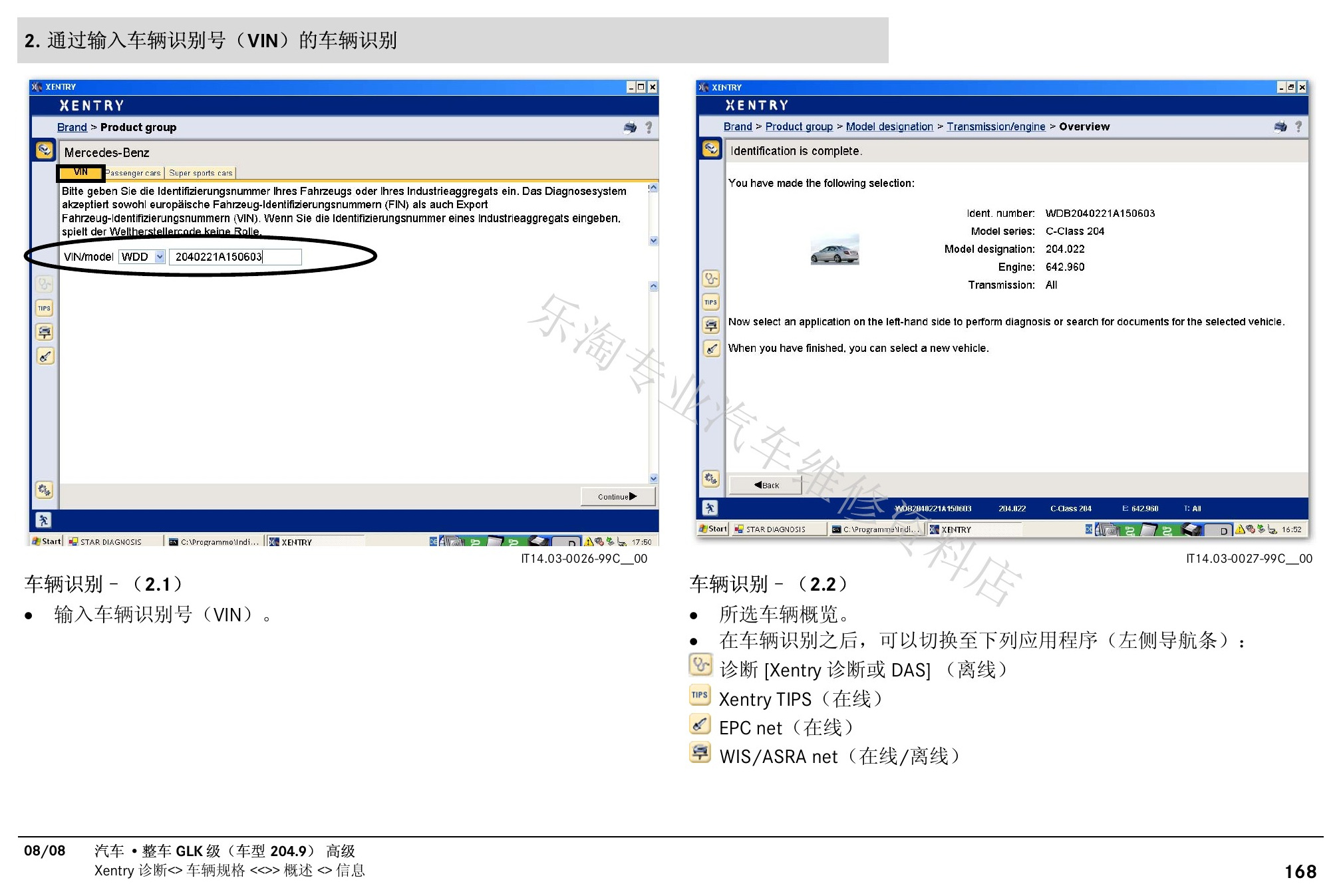

X204 GLK高级中文培训原第174页。
X204 GLK高级中文培训原第175页。
X204 GLK高级中文培训原第176页。

七、诊断工作流、快速测试与安装

末段说明状态信息、控制单元视图、功能视图、专家模式、快速测试、主要测试列表、工具提示及安装选项。原第211页只有水印，已剔除；第212页资料封底保留。

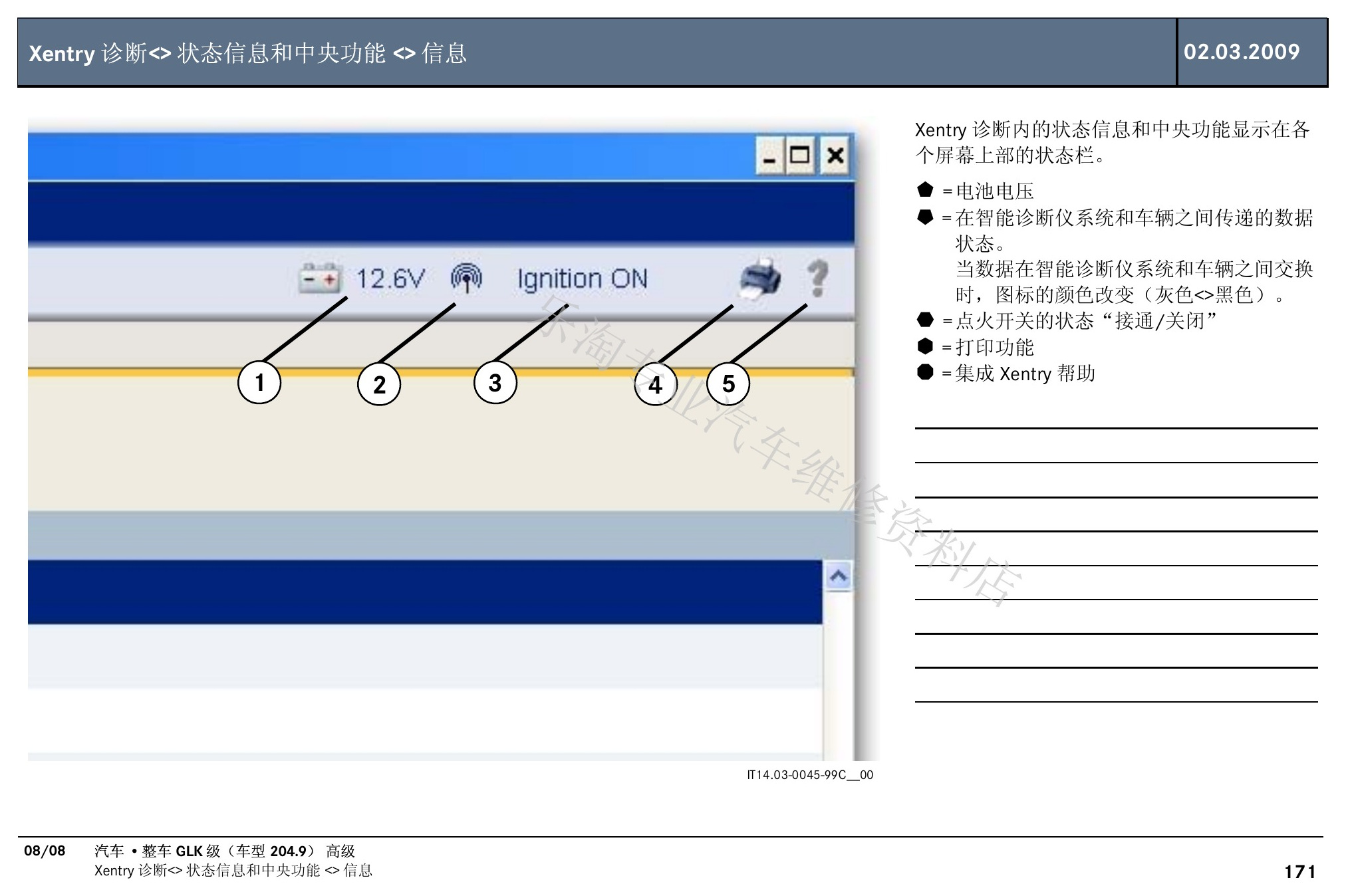

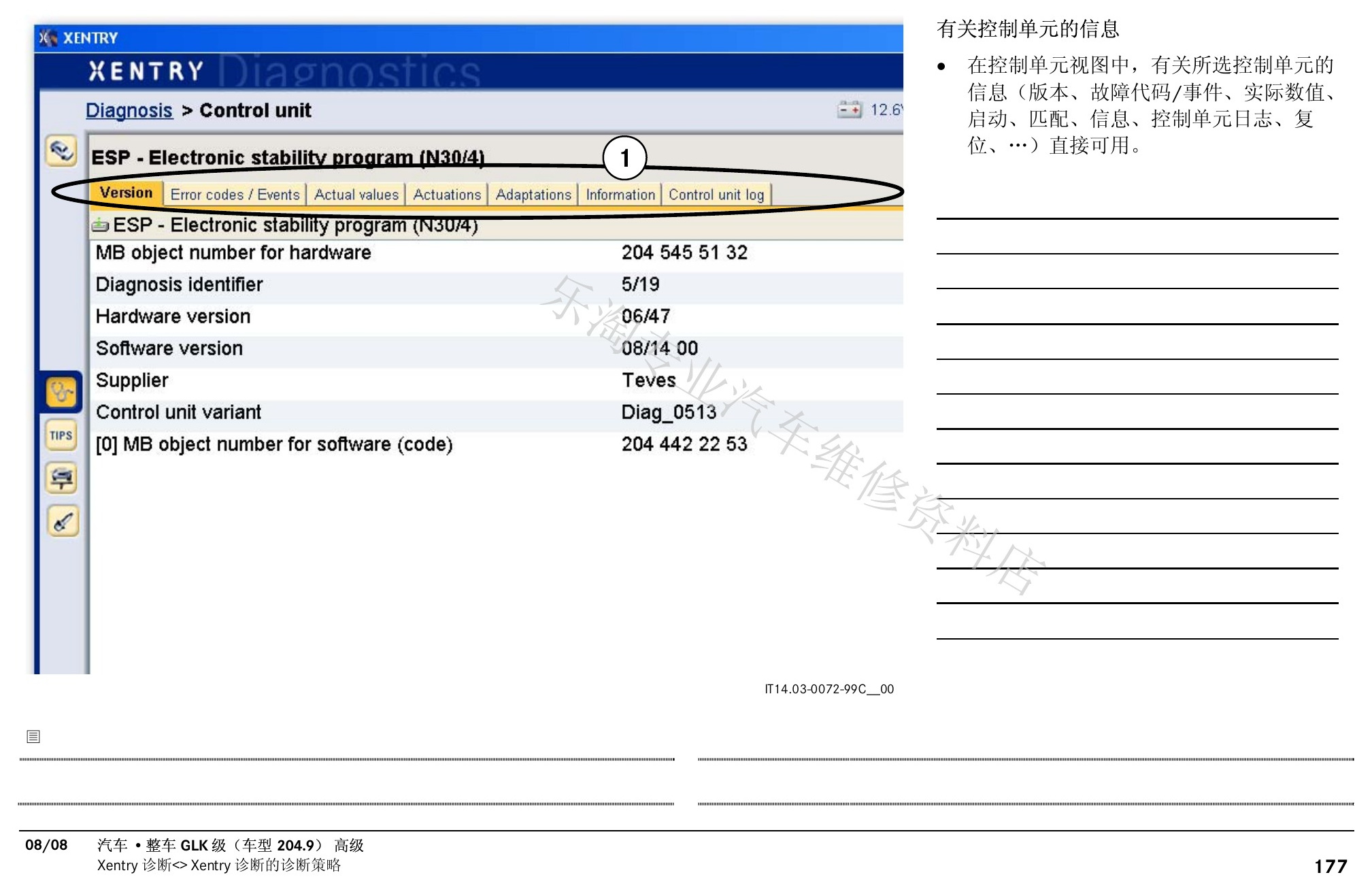

X204 GLK高级中文培训原第177页。

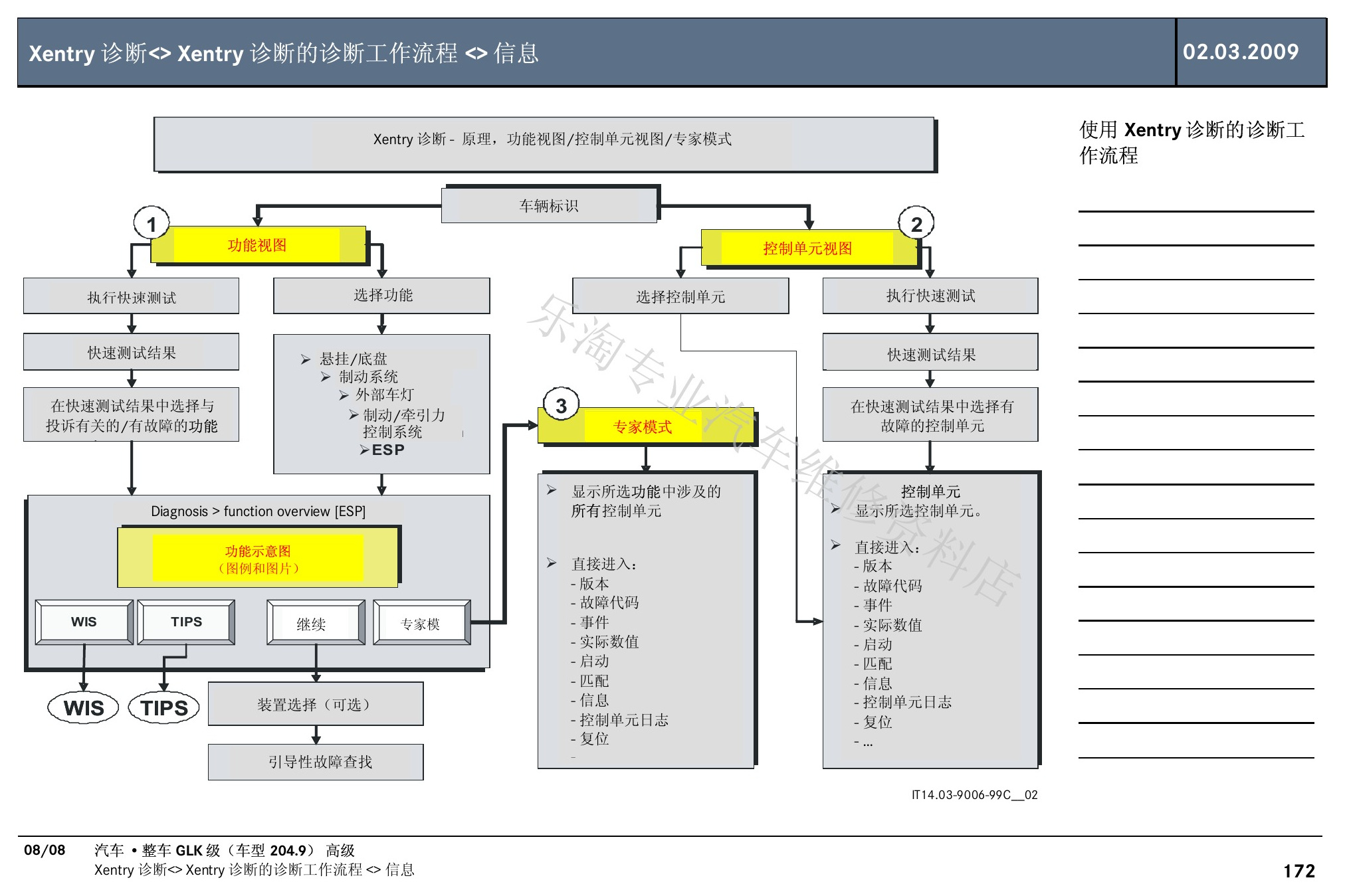

X204 GLK高级中文培训原第178页。

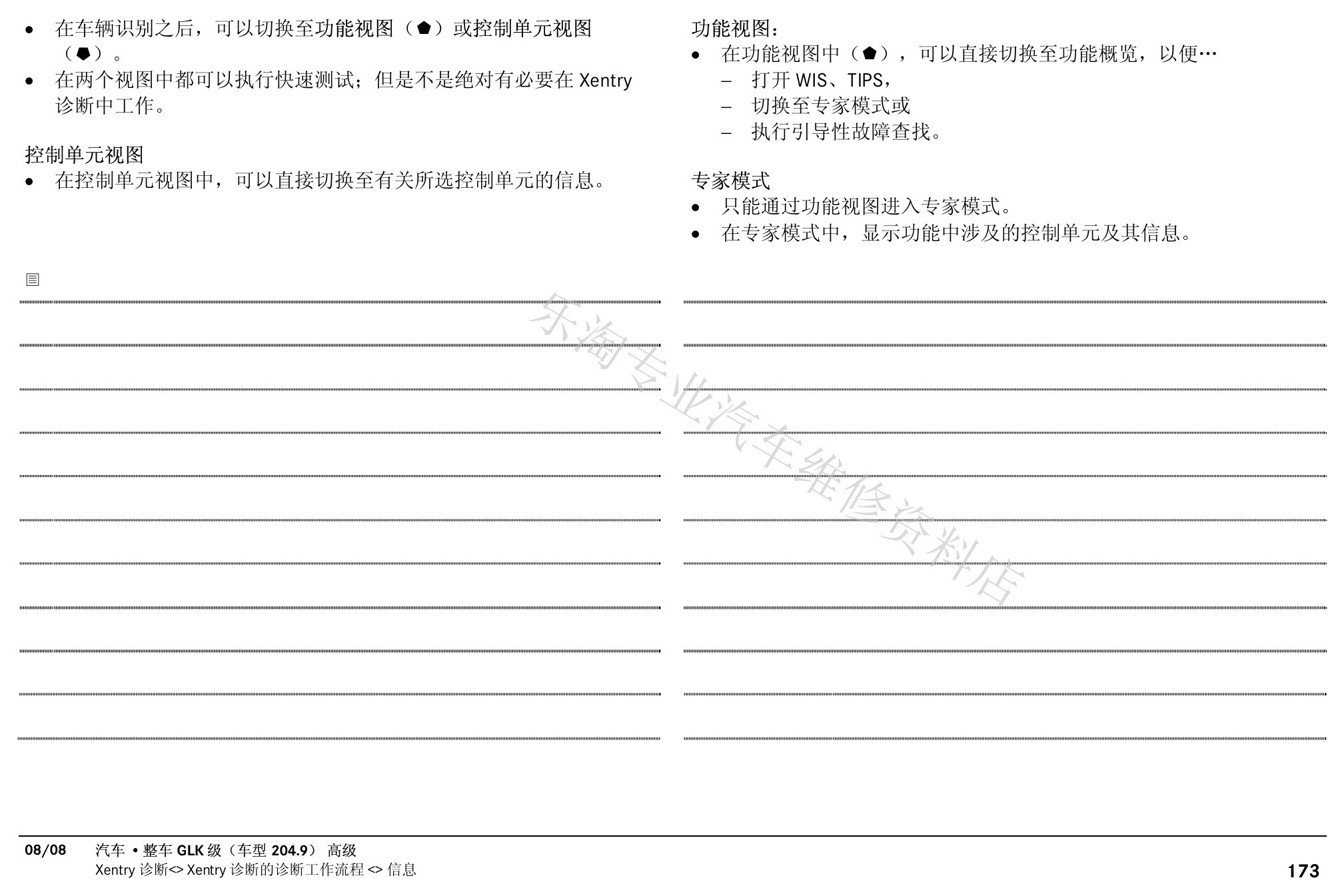

X204 GLK高级中文培训原第179页。

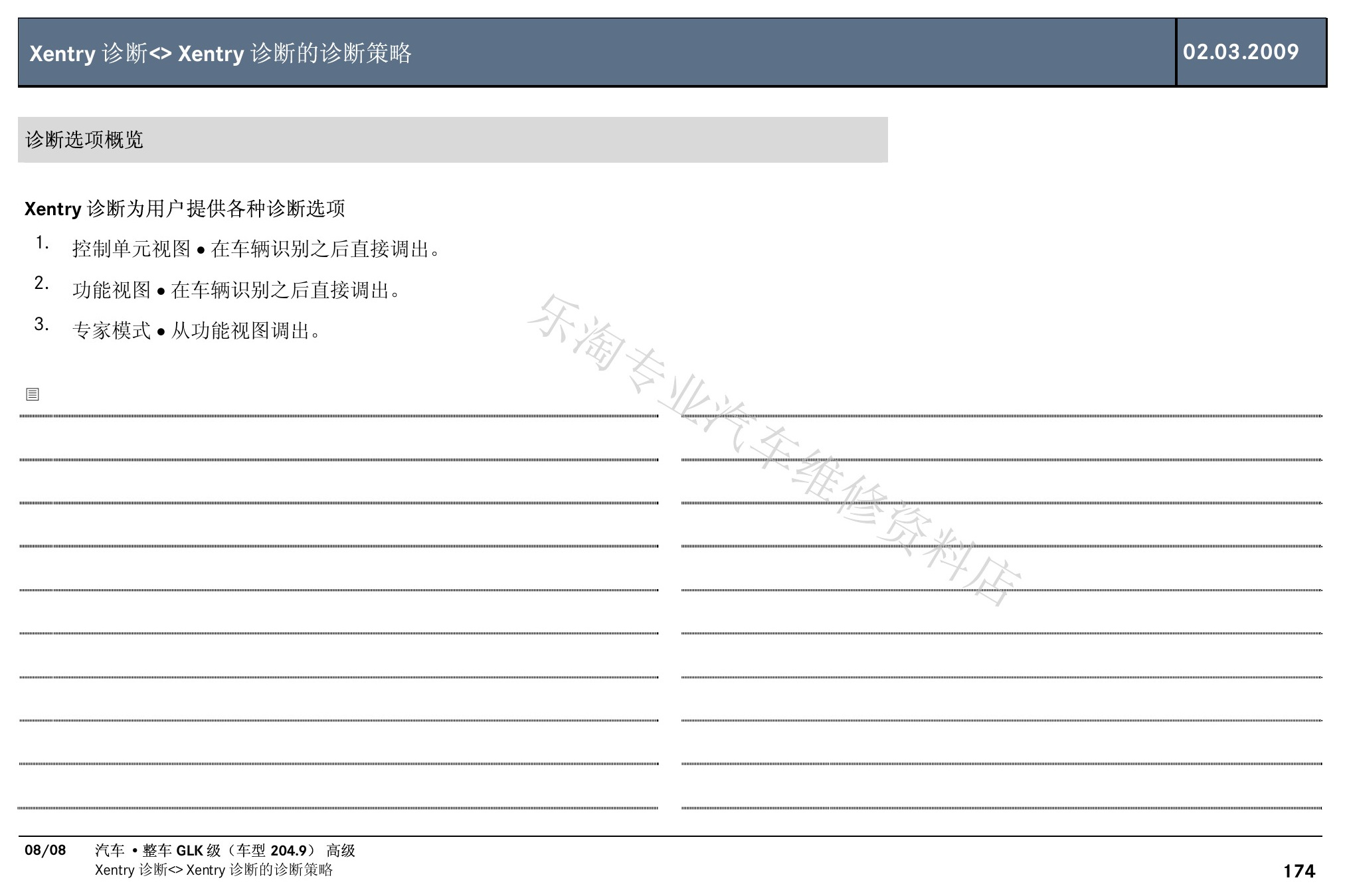

X204 GLK高级中文培训原第180页。

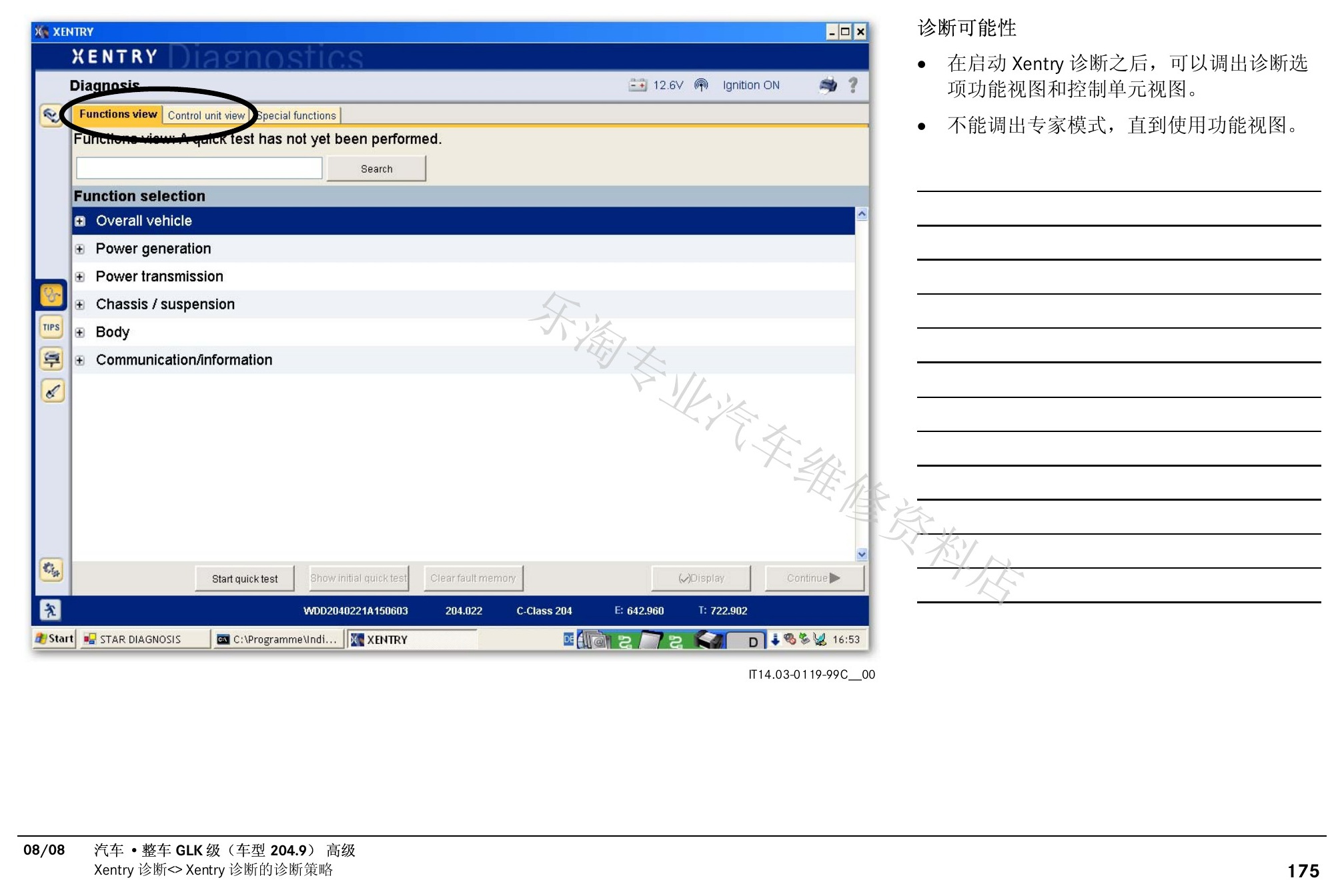

X204 GLK高级中文培训原第181页。

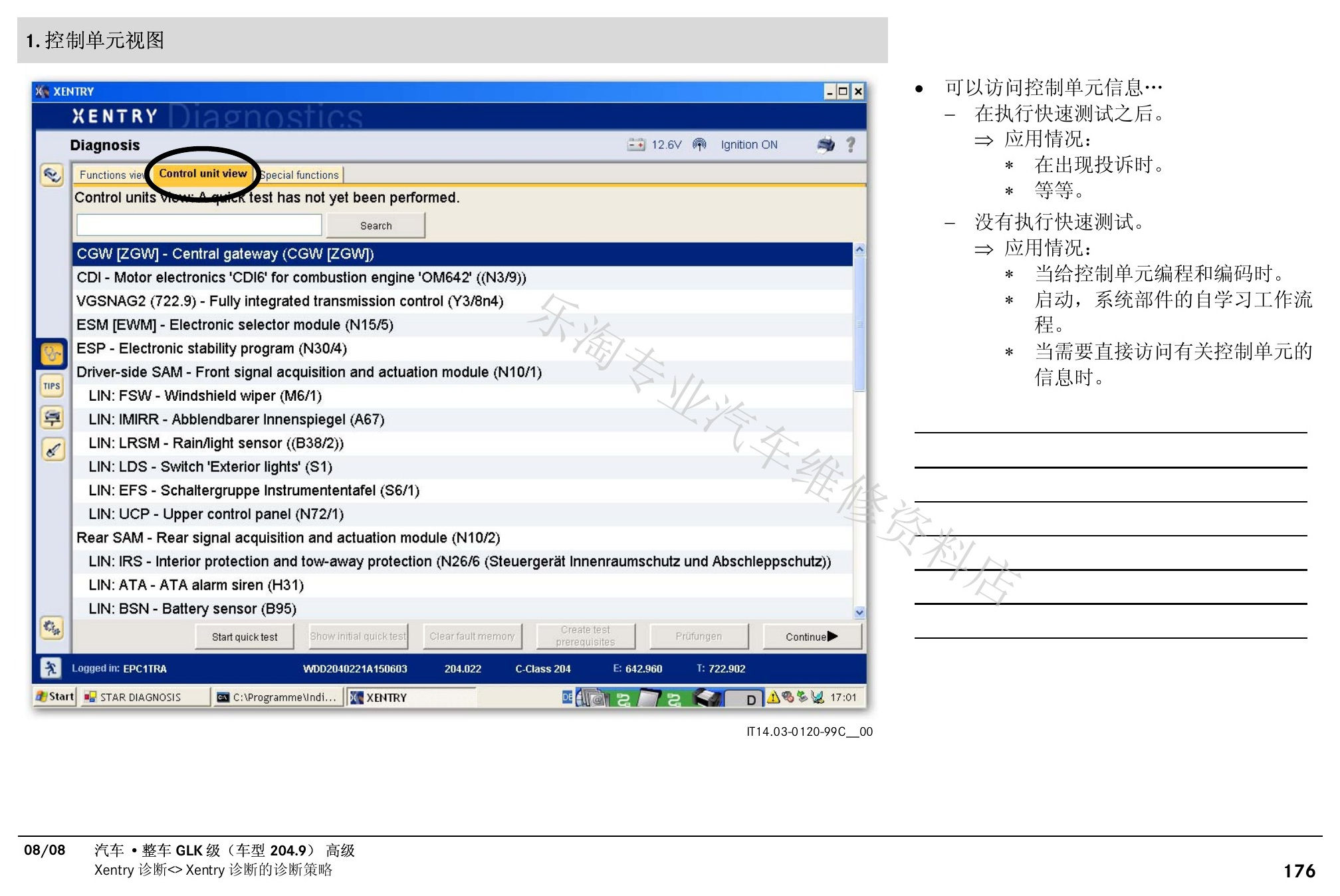

X204 GLK高级中文培训原第182页。
X204 GLK高级中文培训原第183页。

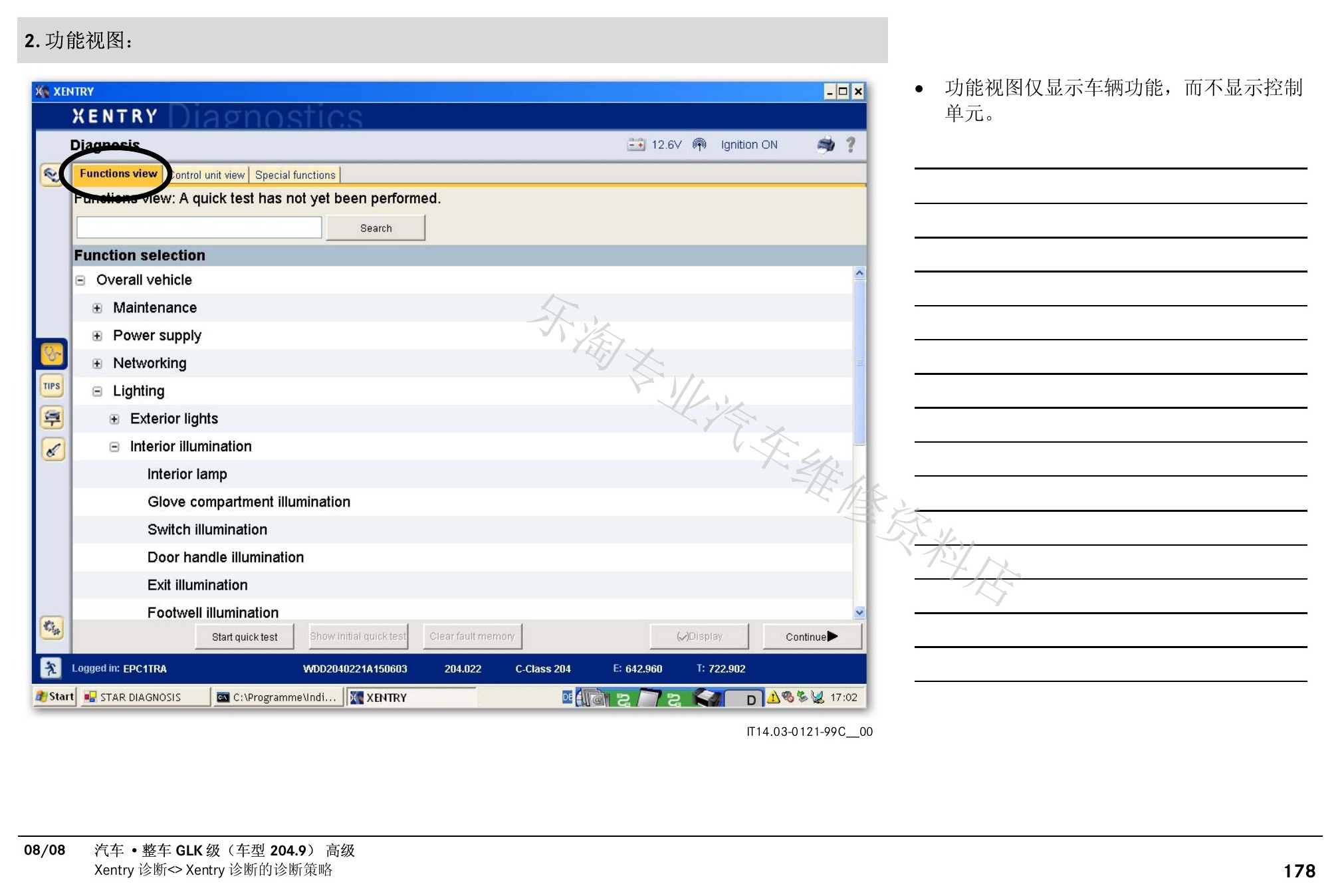

X204 GLK高级中文培训原第184页。

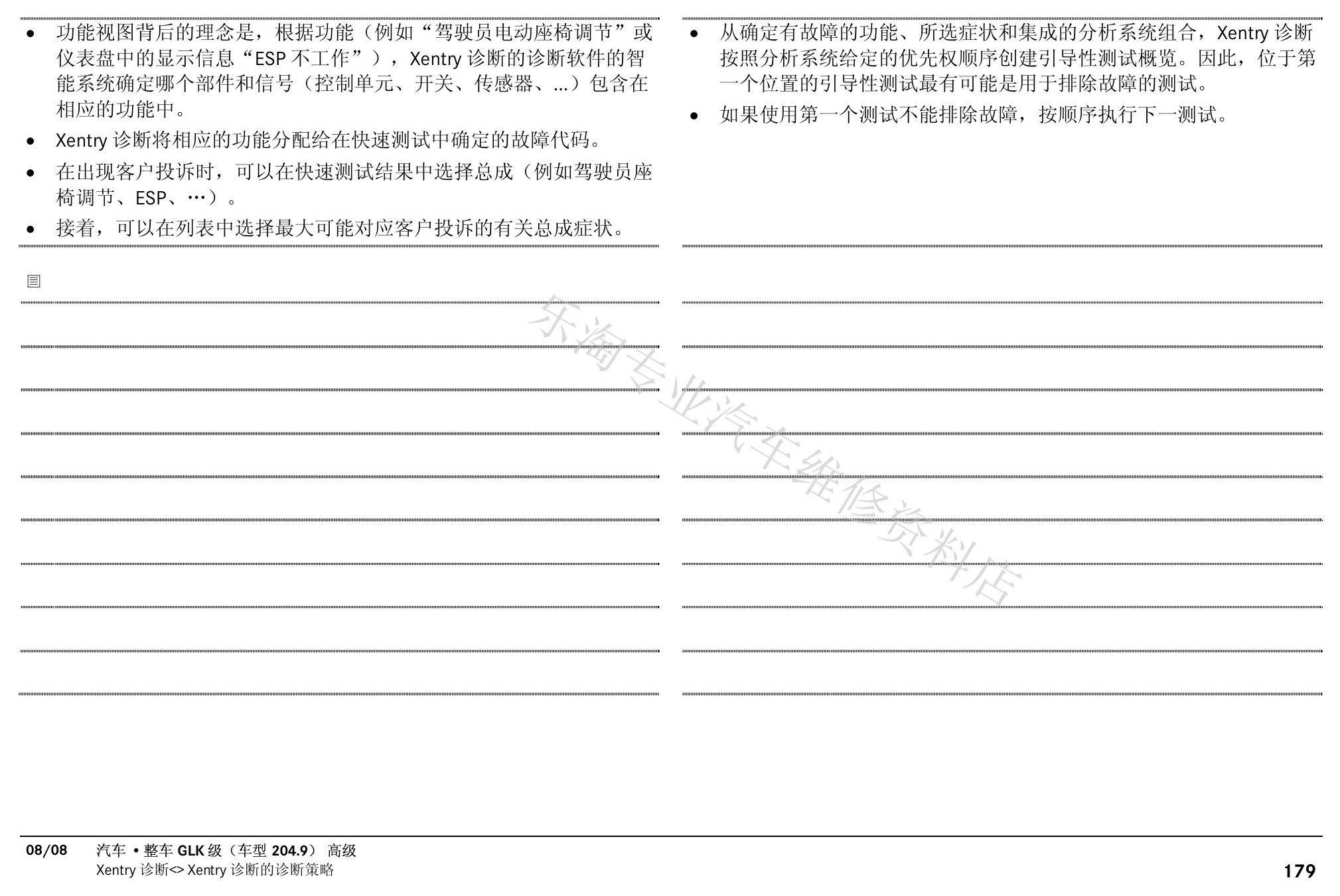

X204 GLK高级中文培训原第185页。

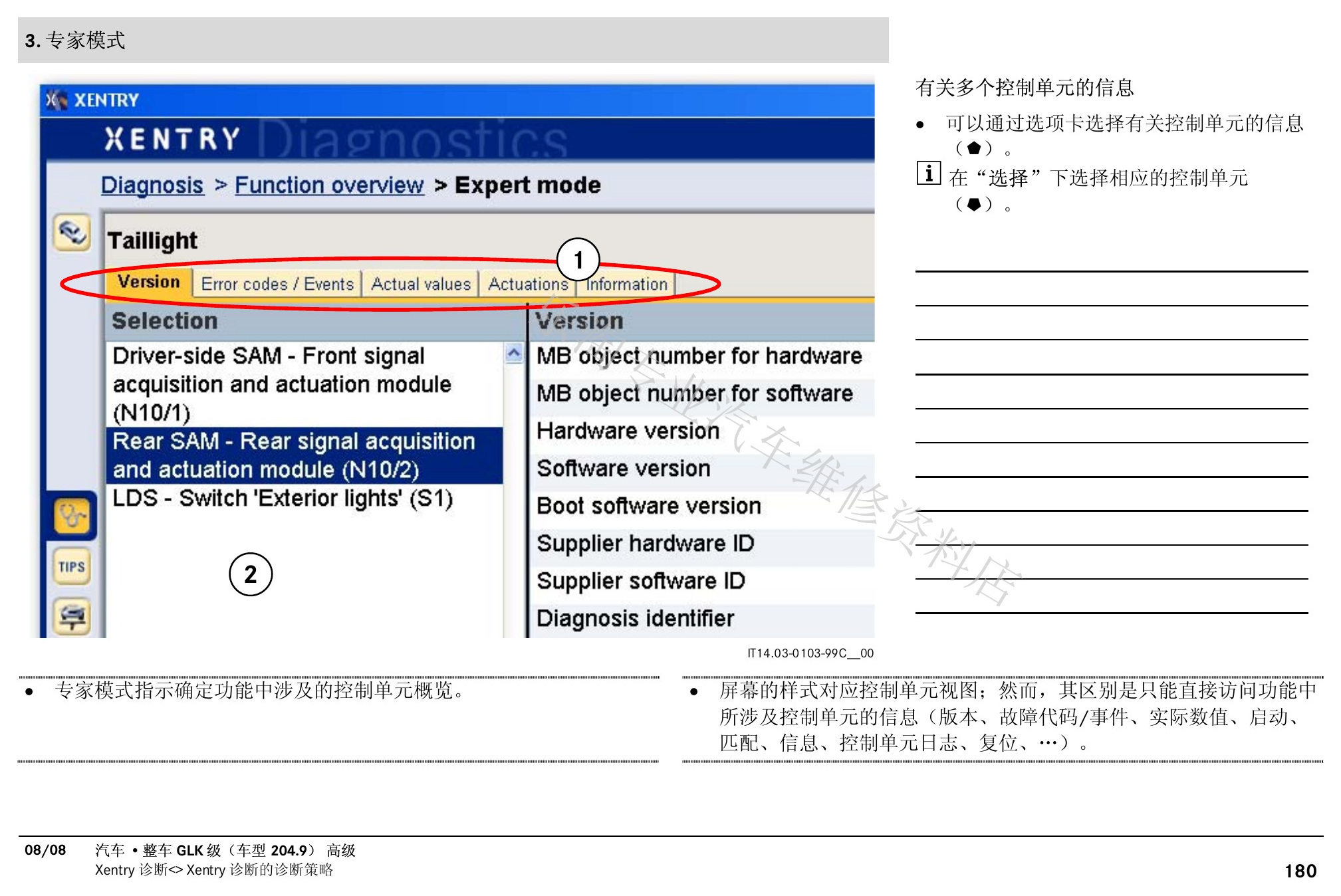

X204 GLK高级中文培训原第186页。
X204 GLK高级中文培训原第187页。

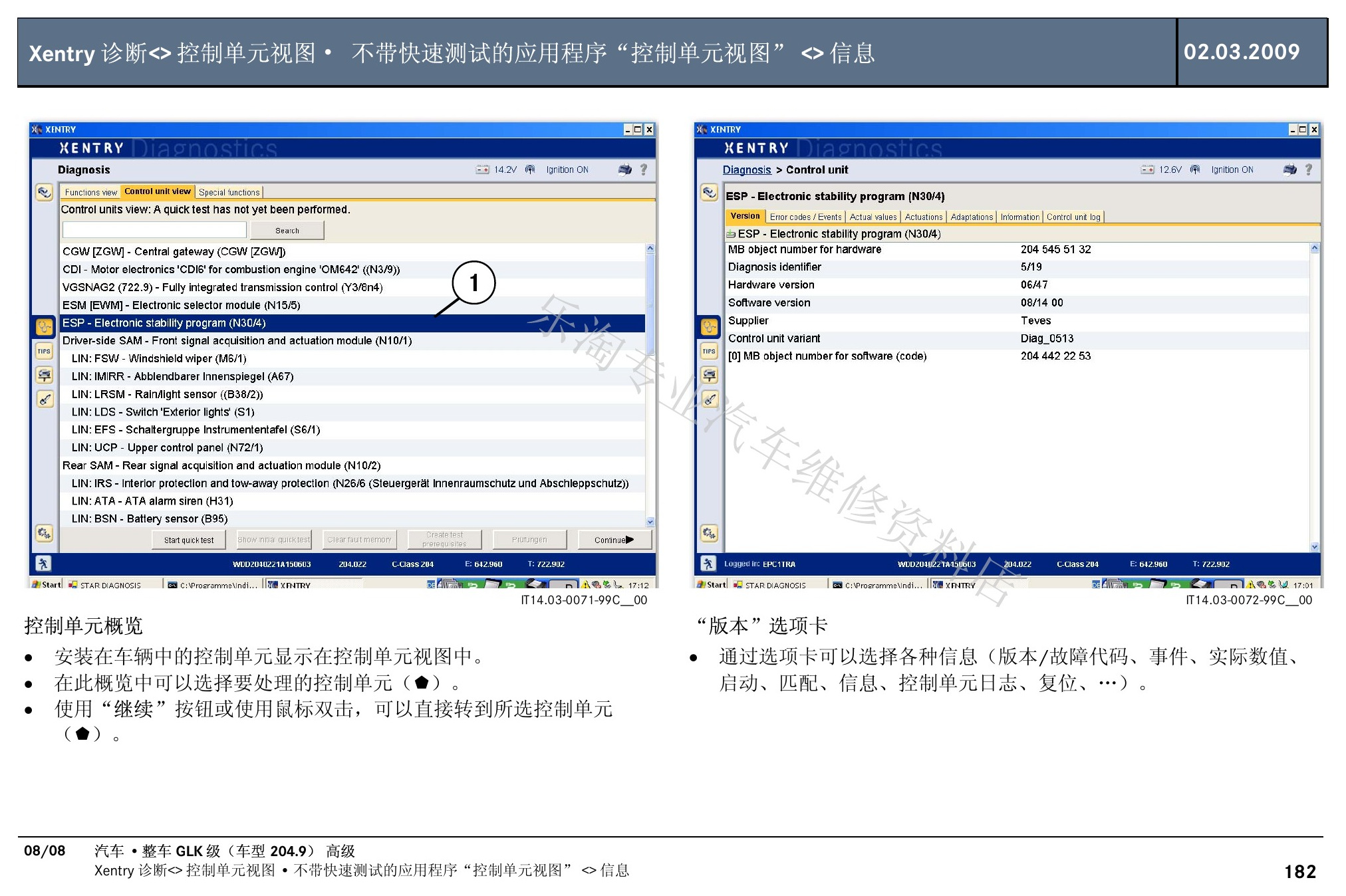

X204 GLK高级中文培训原第188页。

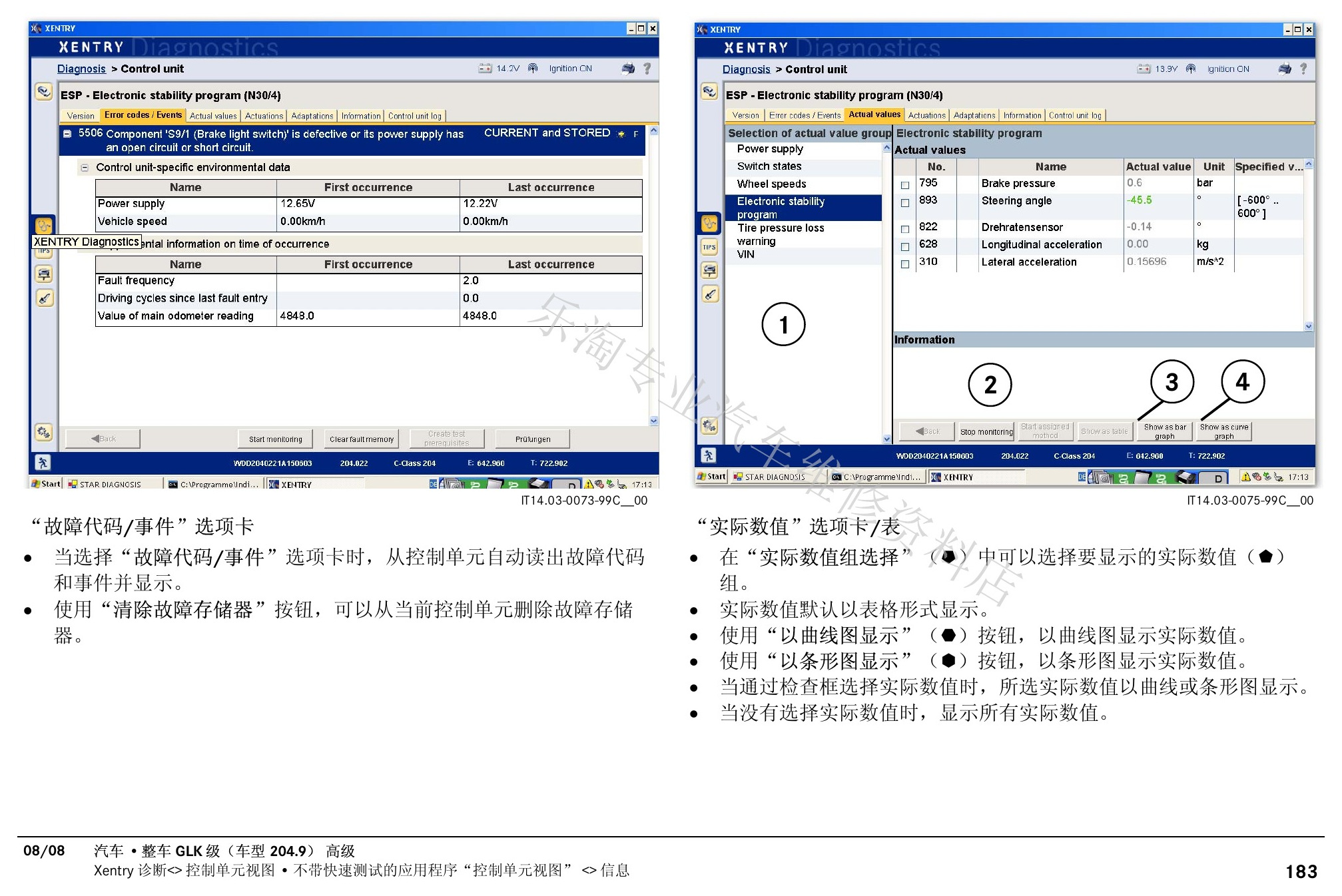

X204 GLK高级中文培训原第189页。

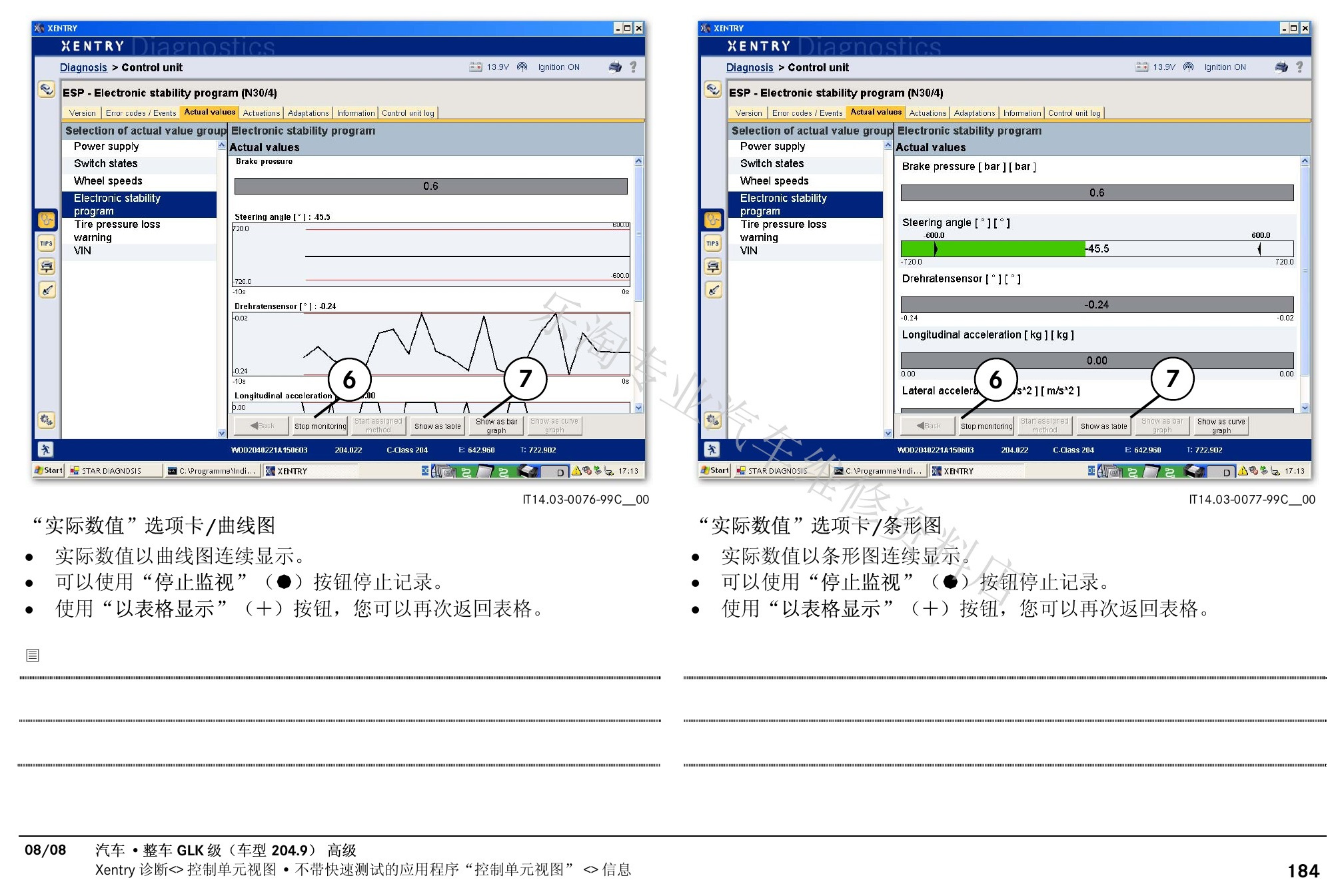

X204 GLK高级中文培训原第190页。

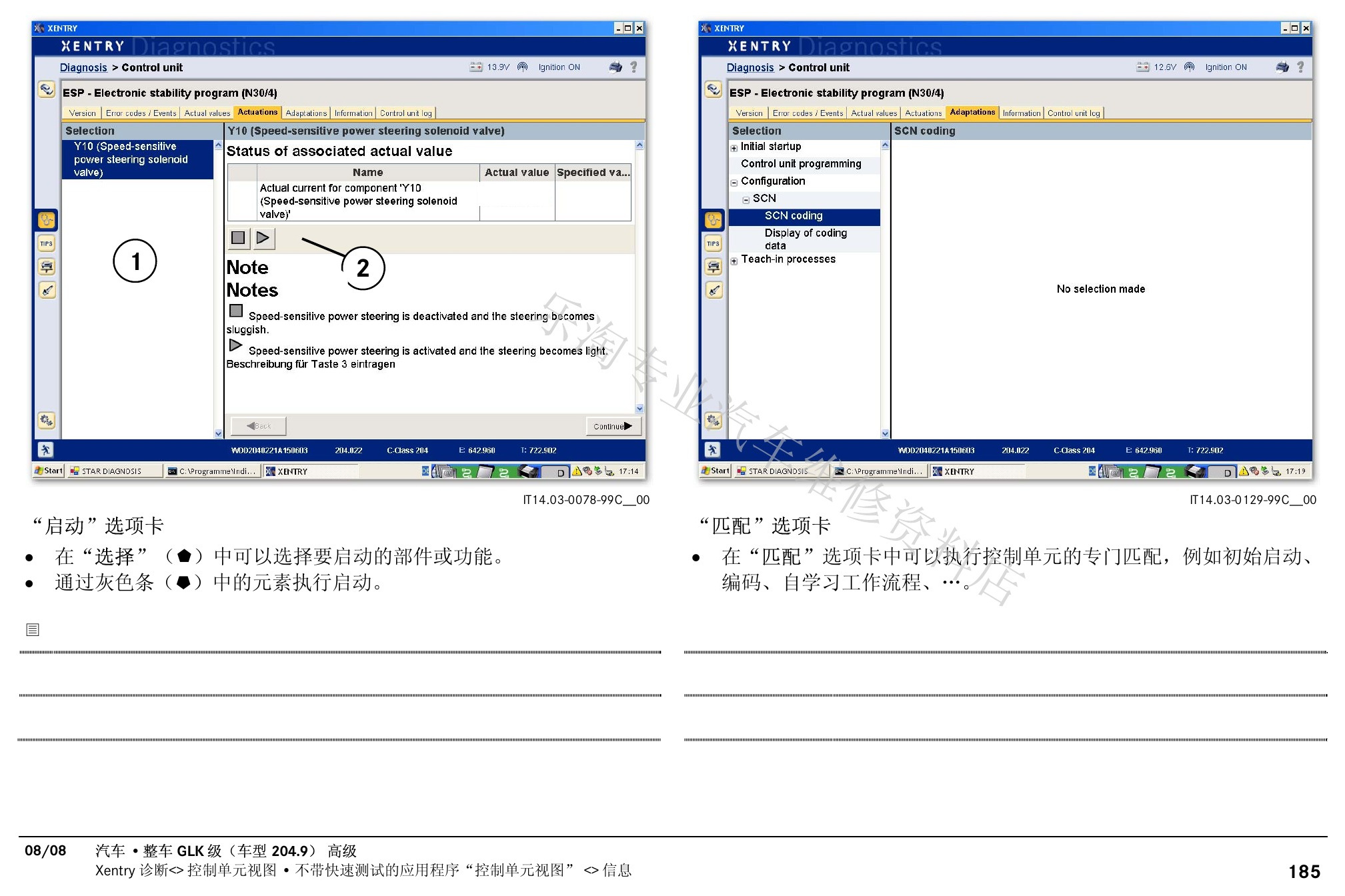

X204 GLK高级中文培训原第191页。

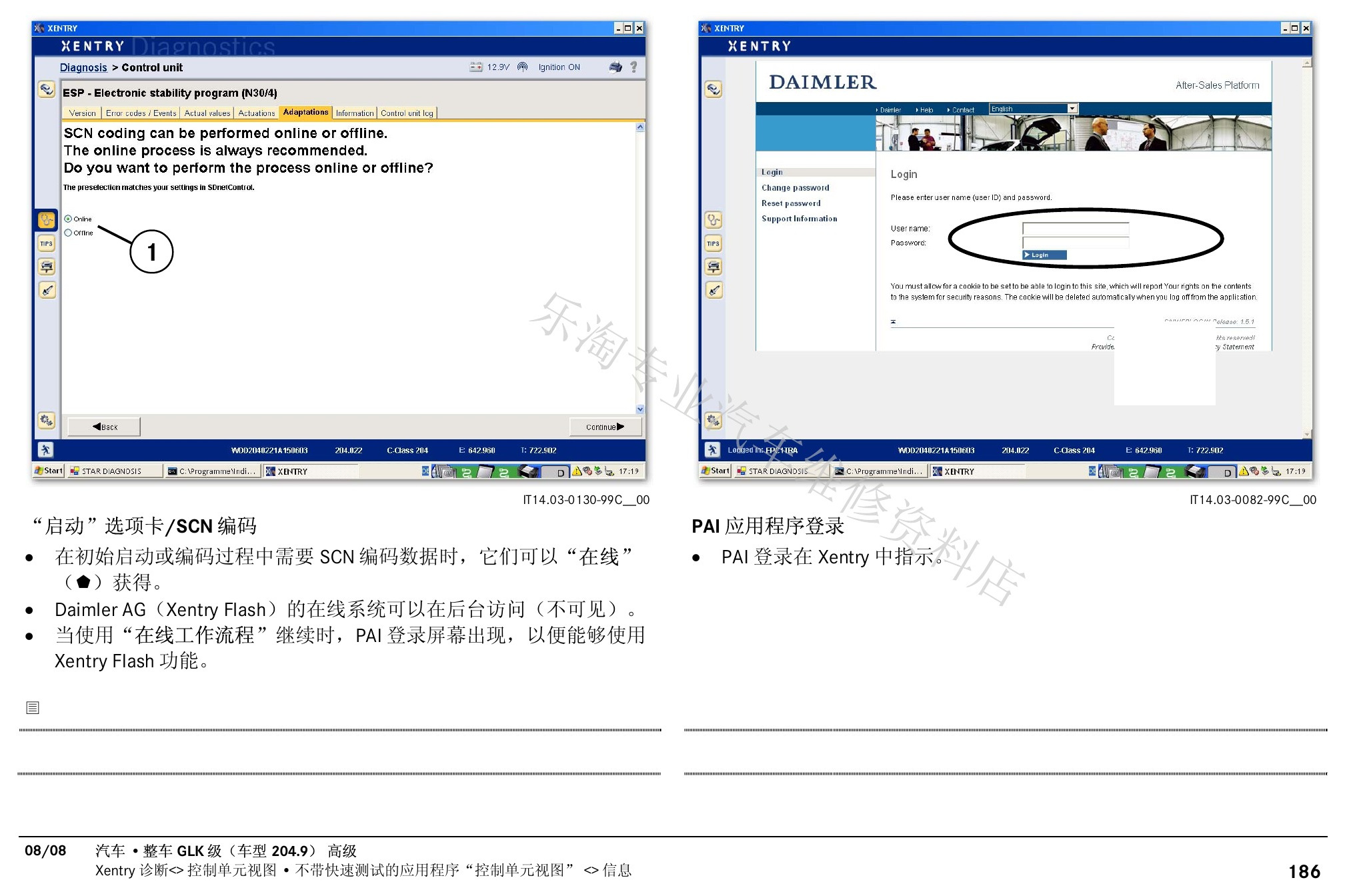

X204 GLK高级中文培训原第192页。

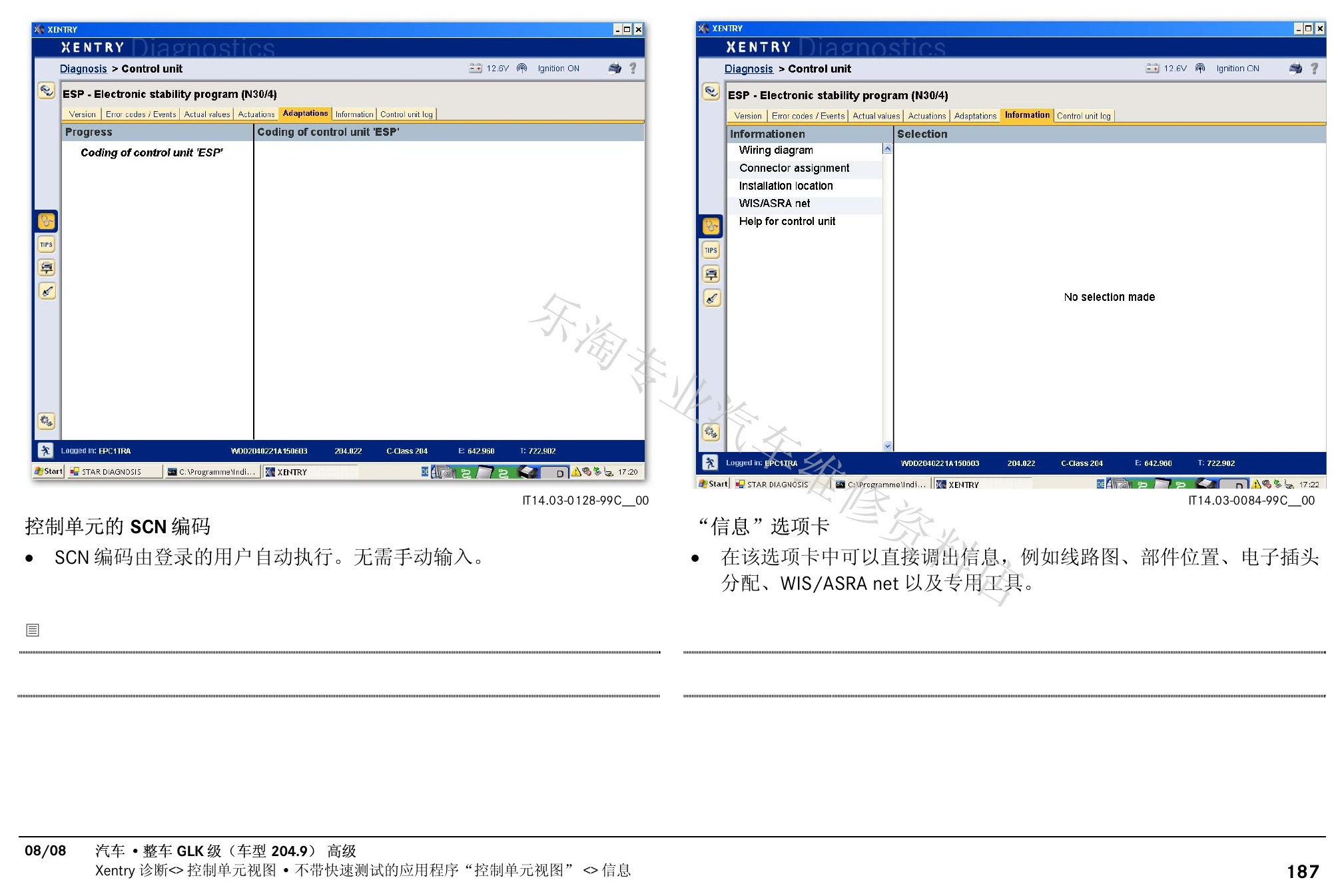

X204 GLK高级中文培训原第193页。

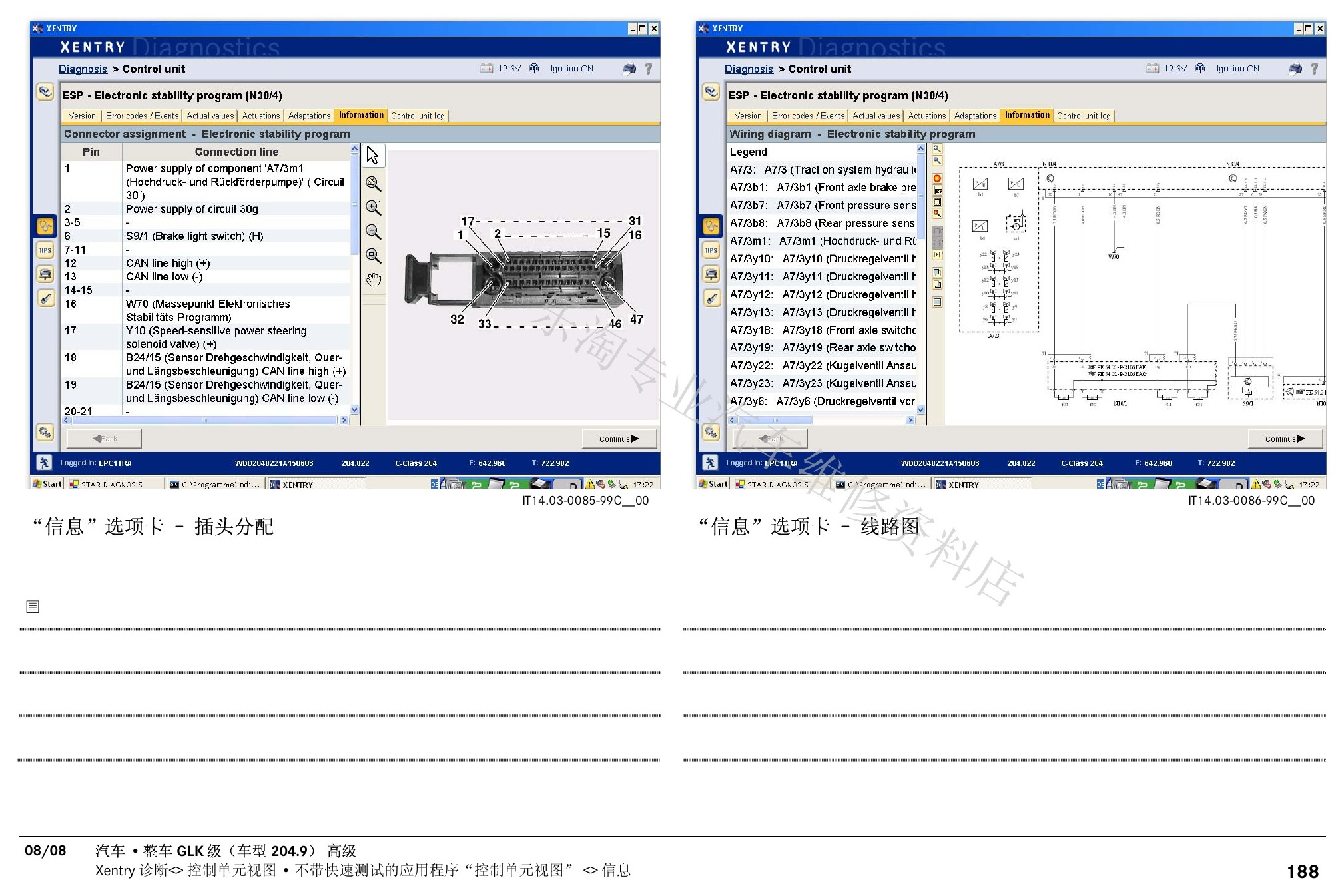

X204 GLK高级中文培训原第194页。
X204 GLK高级中文培训原第195页。

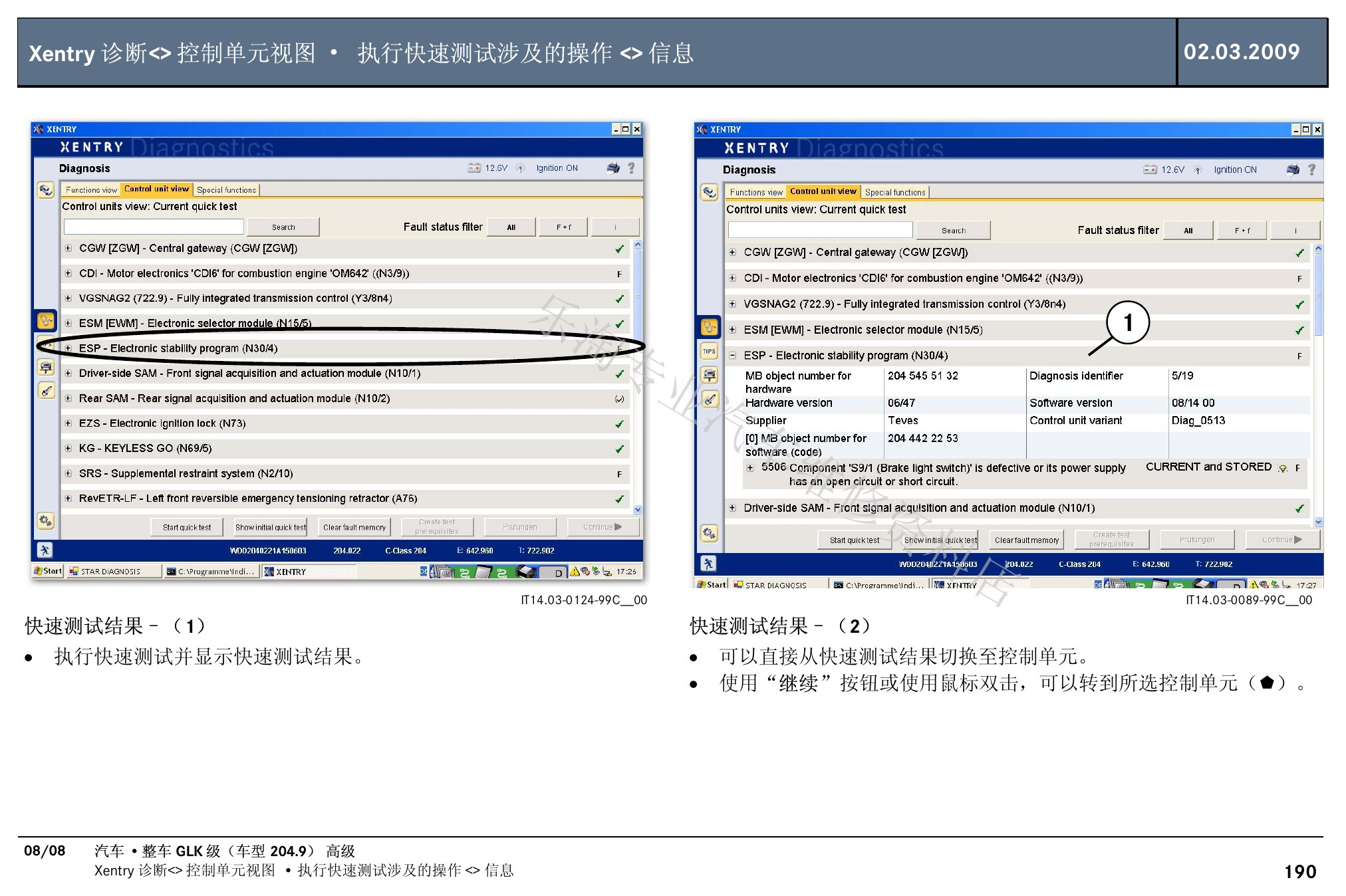

X204 GLK高级中文培训原第196页。

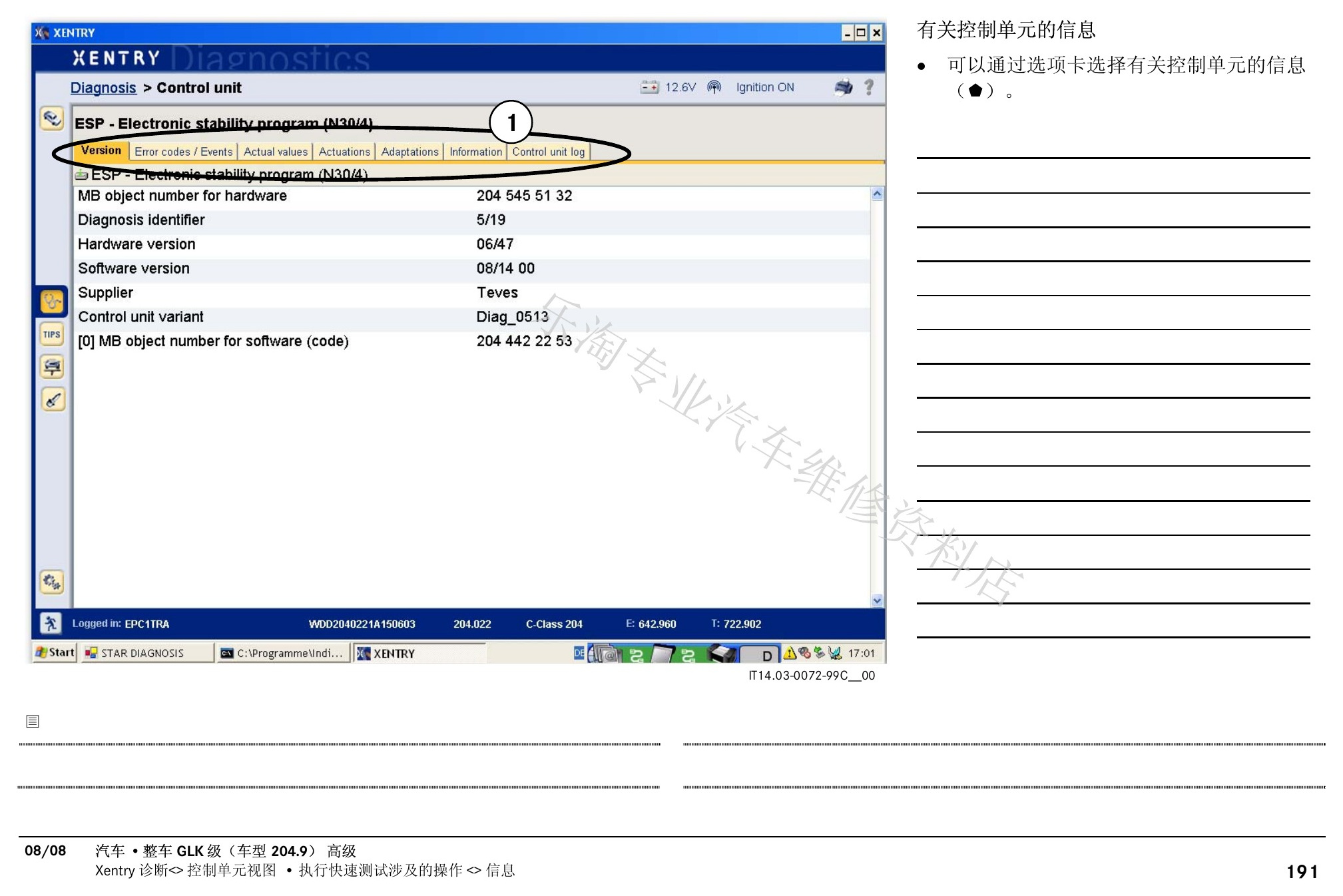

X204 GLK高级中文培训原第197页。

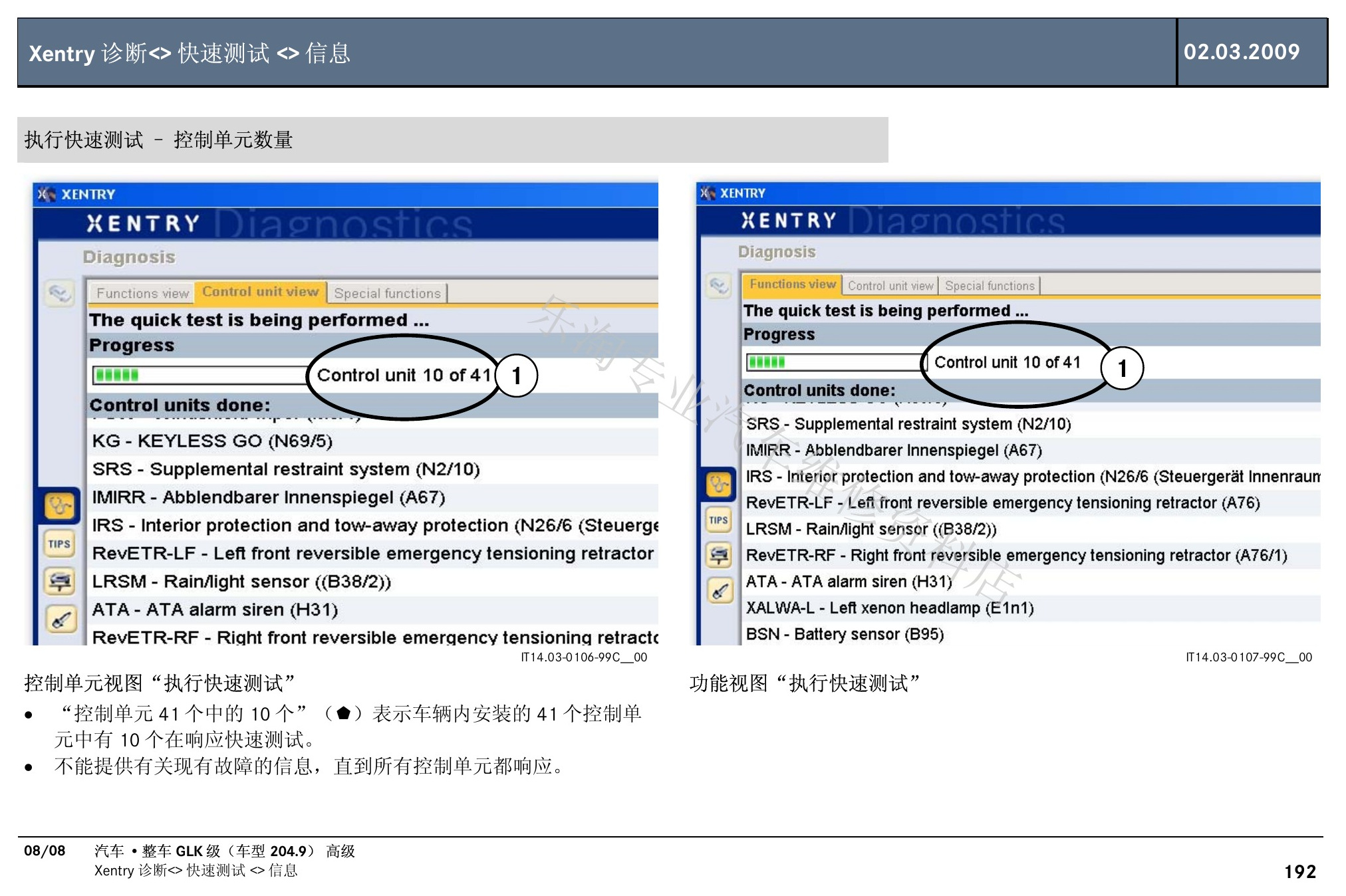

X204 GLK高级中文培训原第198页。

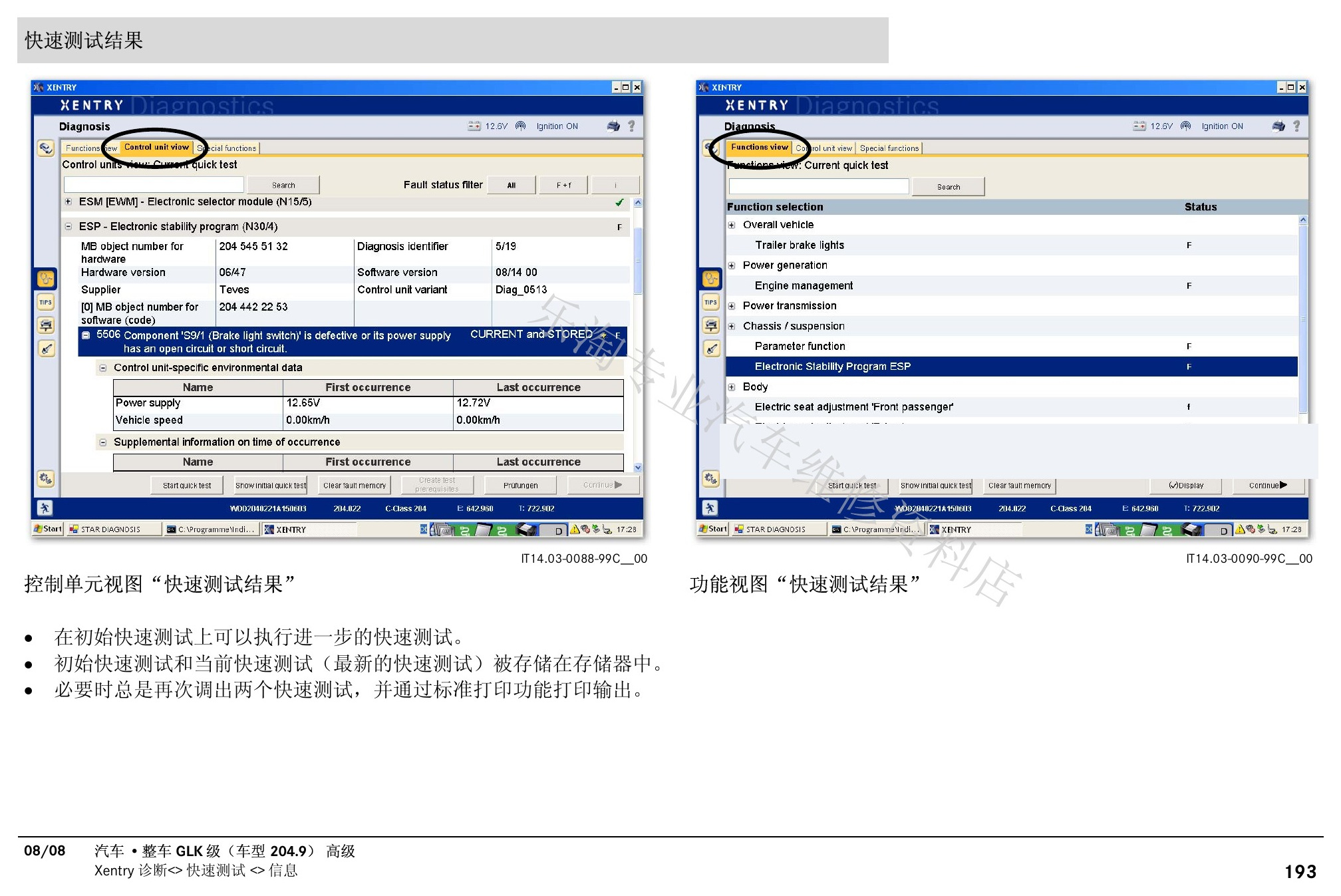

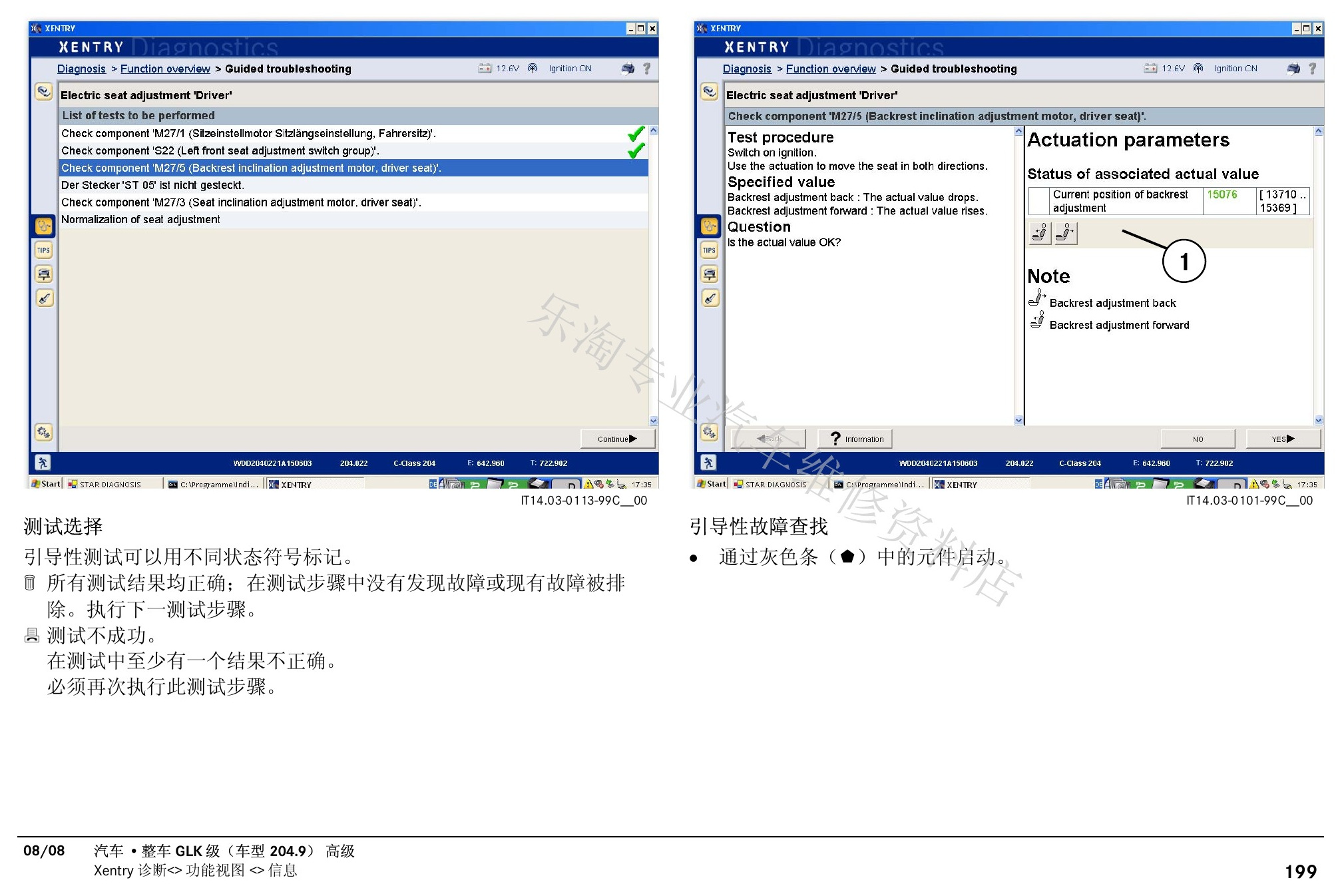

X204 GLK高级中文培训原第199页。

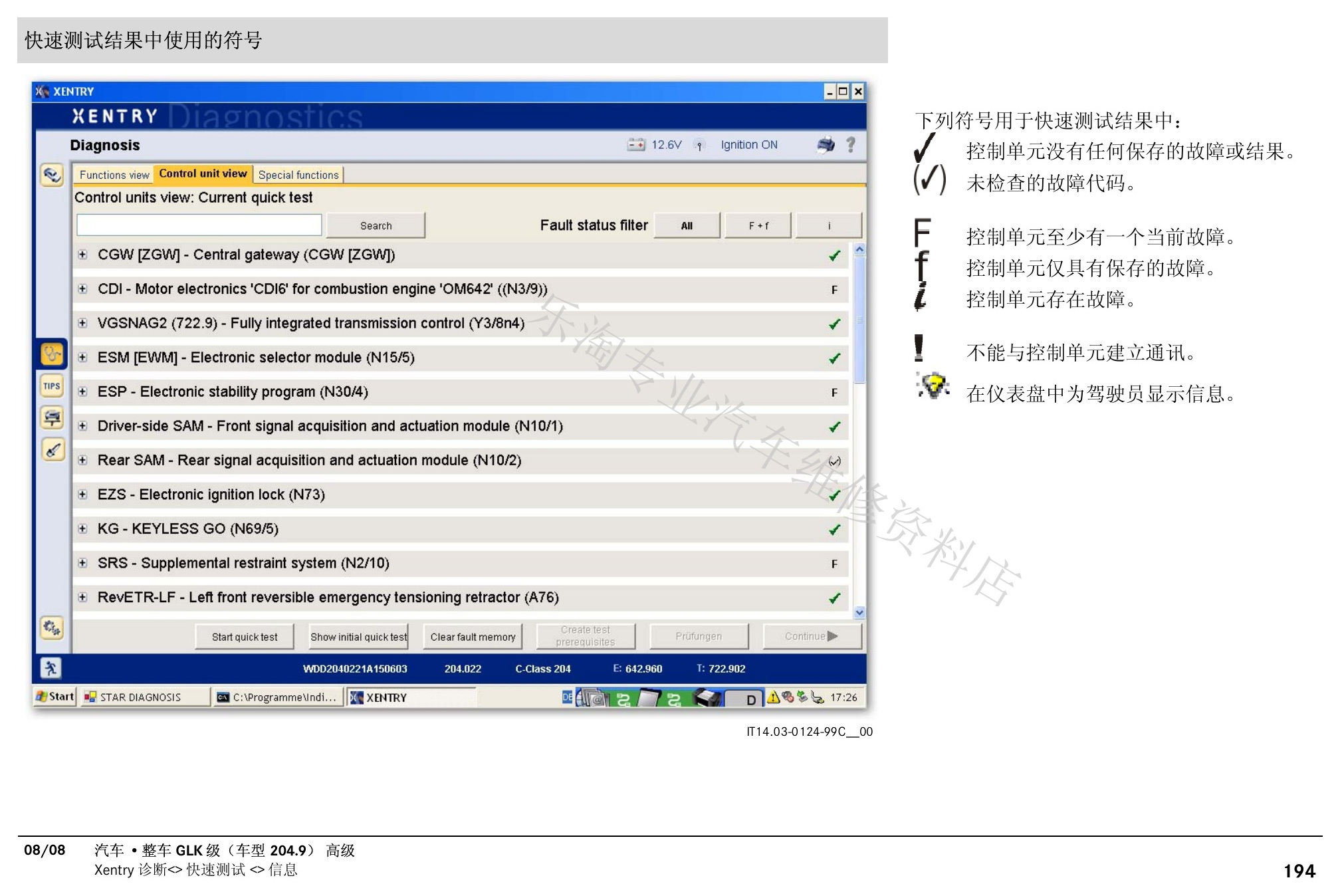

X204 GLK高级中文培训原第200页。
X204 GLK高级中文培训原第201页。

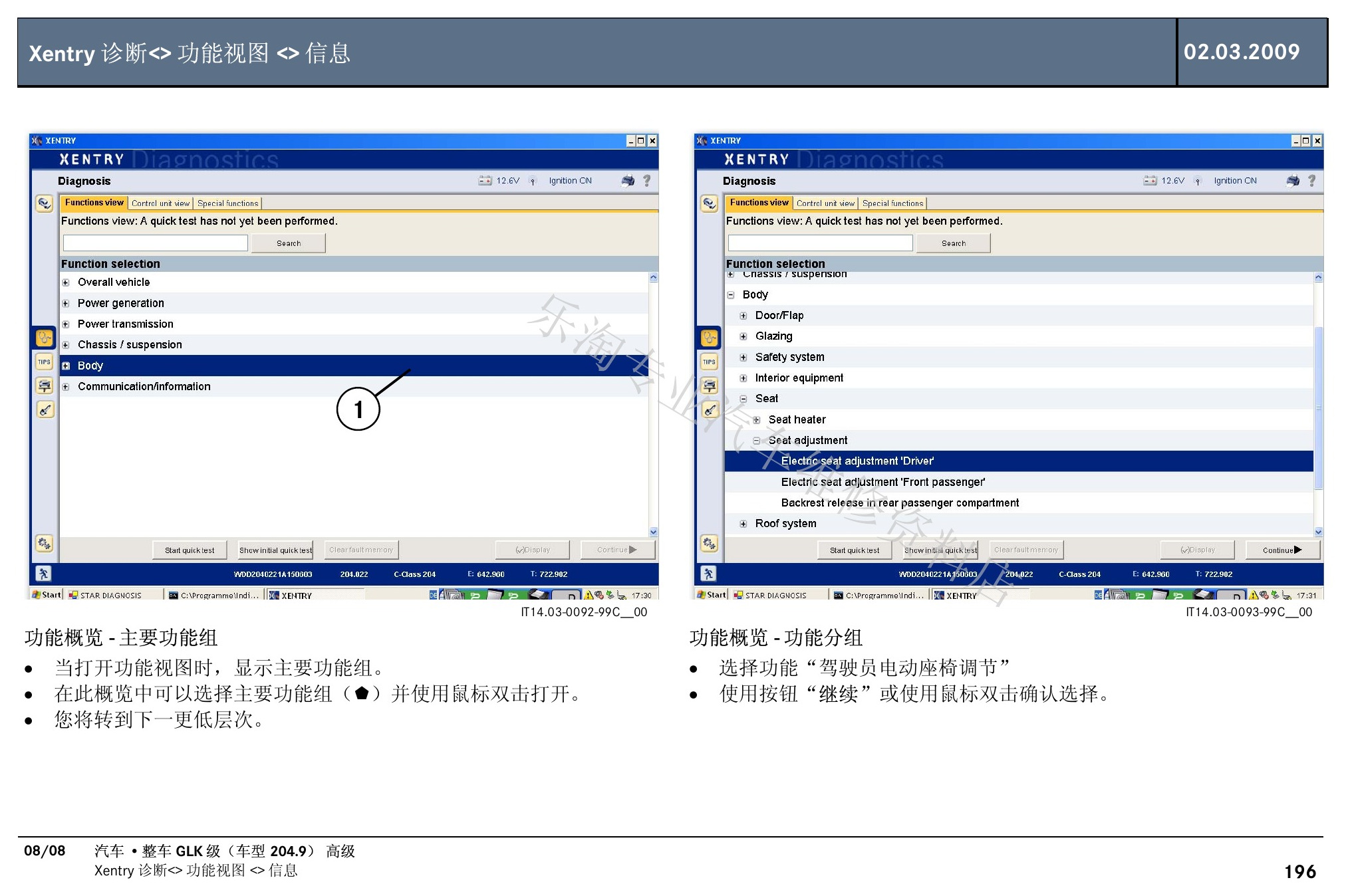

X204 GLK高级中文培训原第202页。

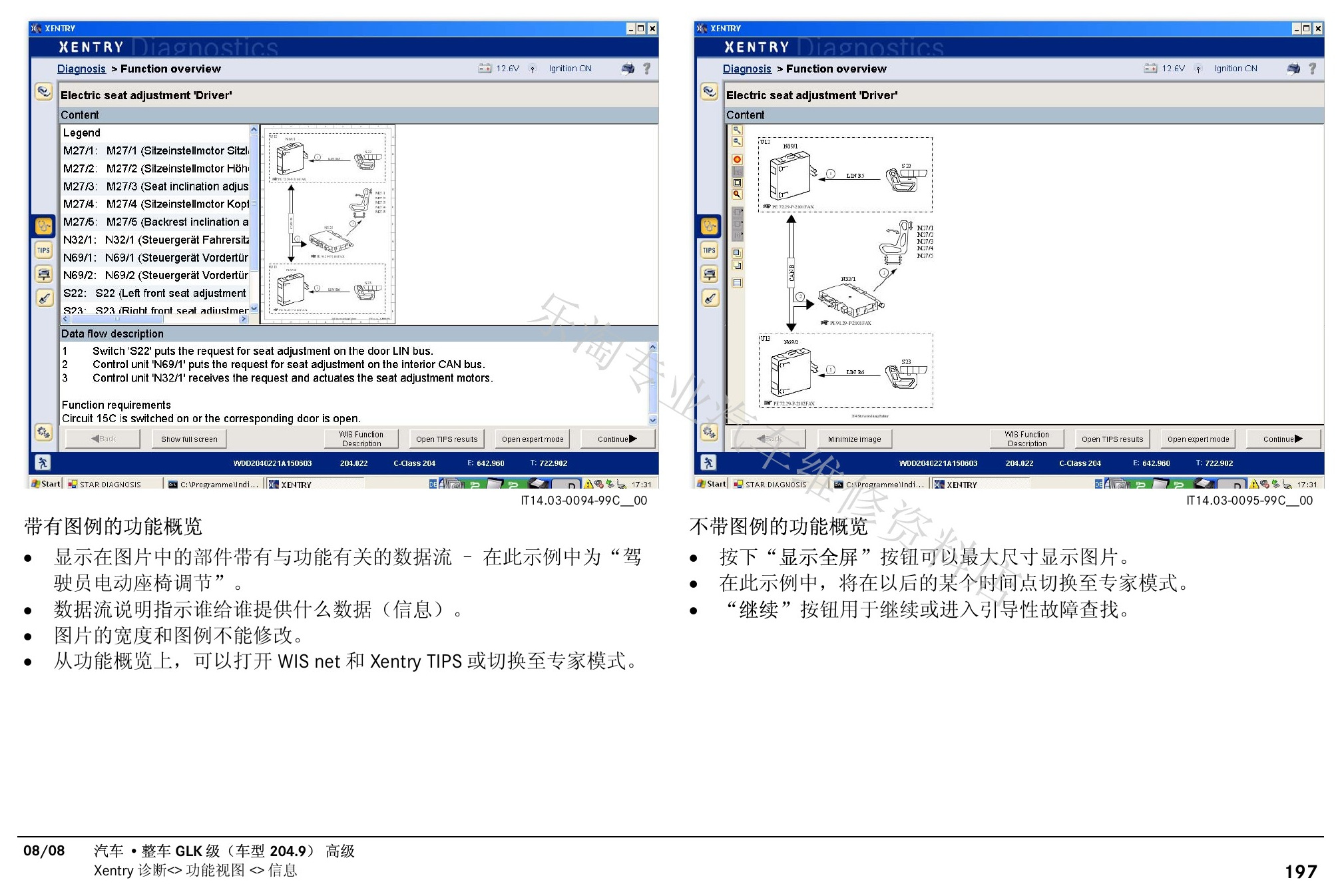

X204 GLK高级中文培训原第203页。

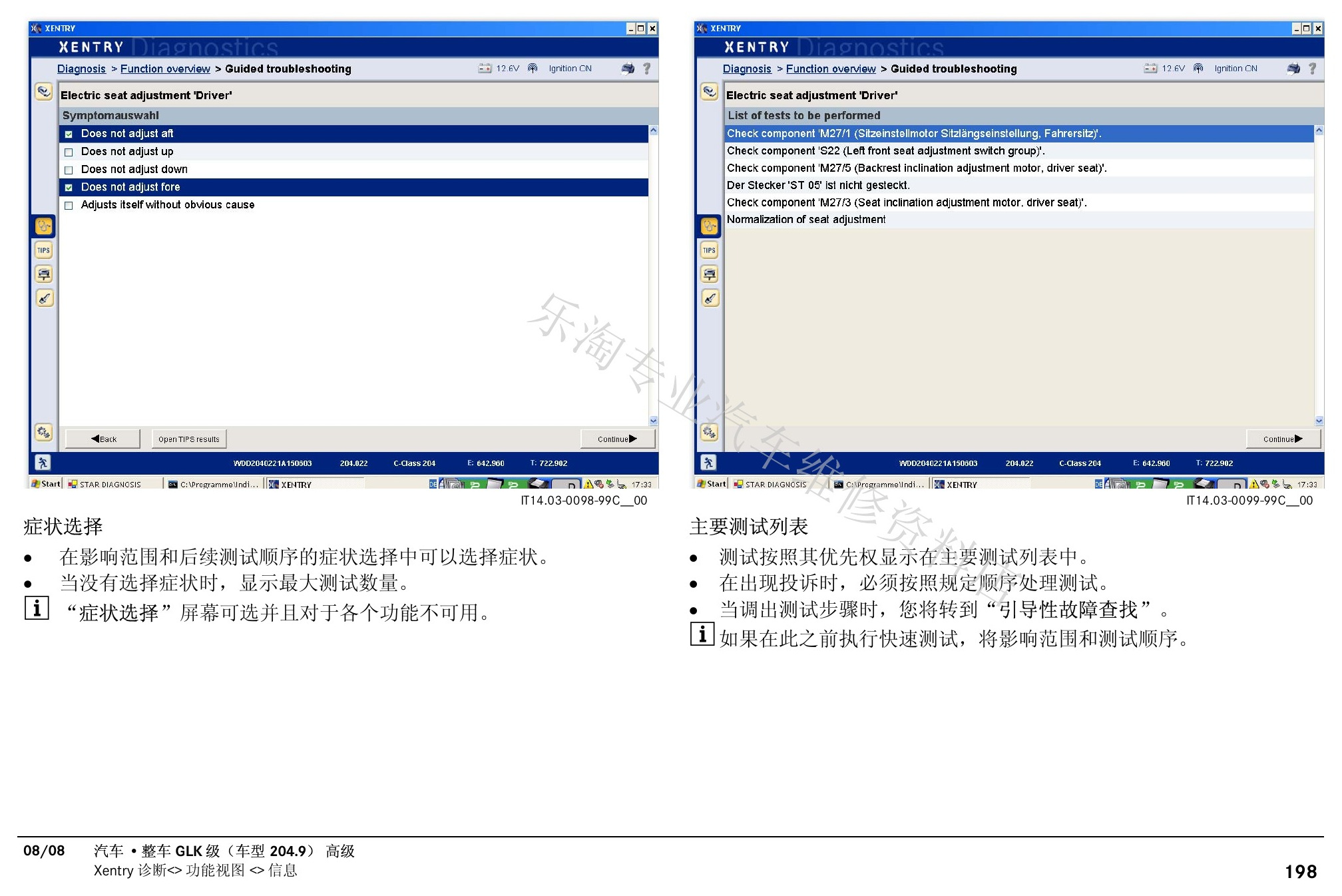

X204 GLK高级中文培训原第204页。
X204 GLK高级中文培训原第205页。

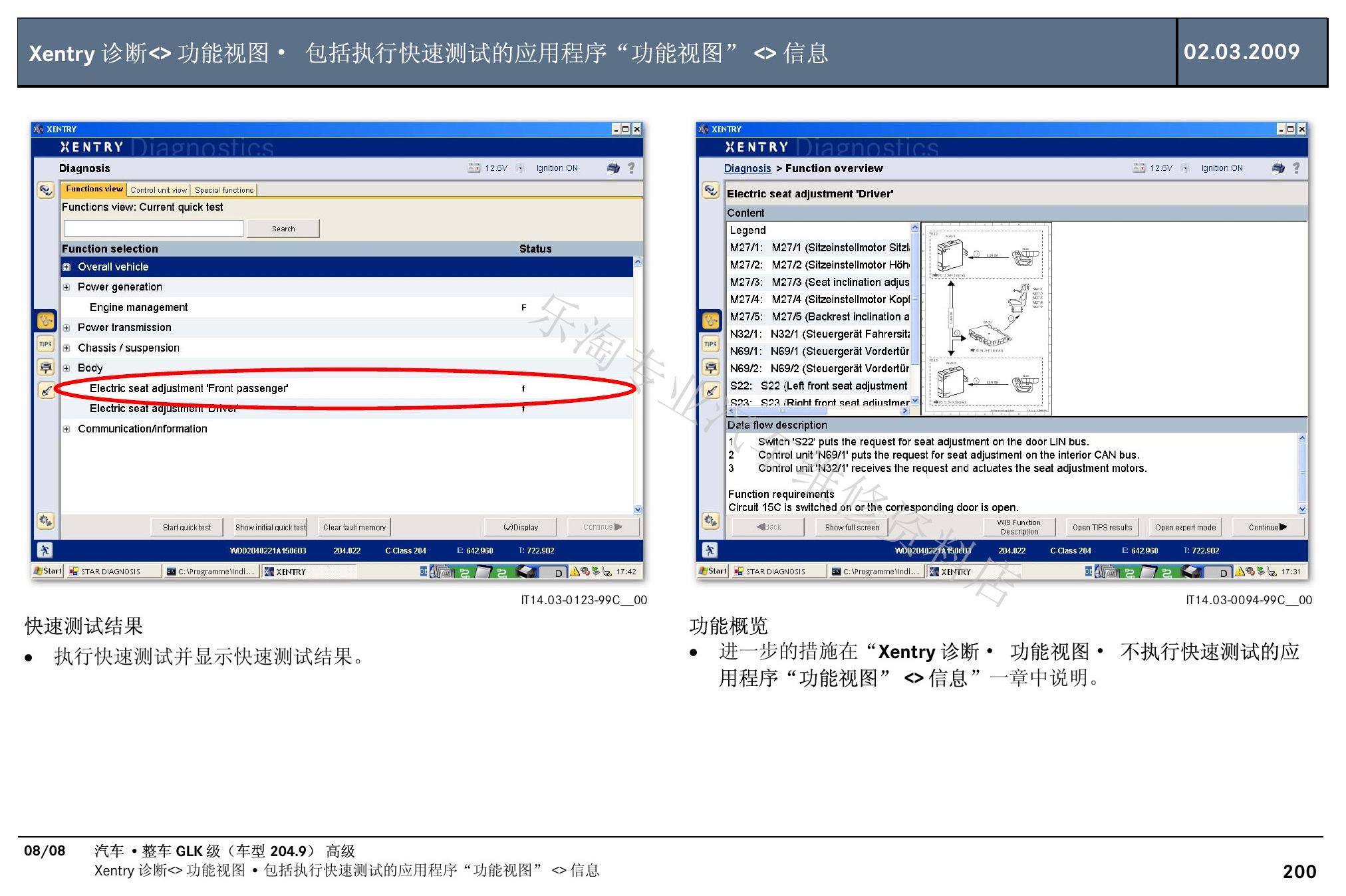

X204 GLK高级中文培训原第206页。

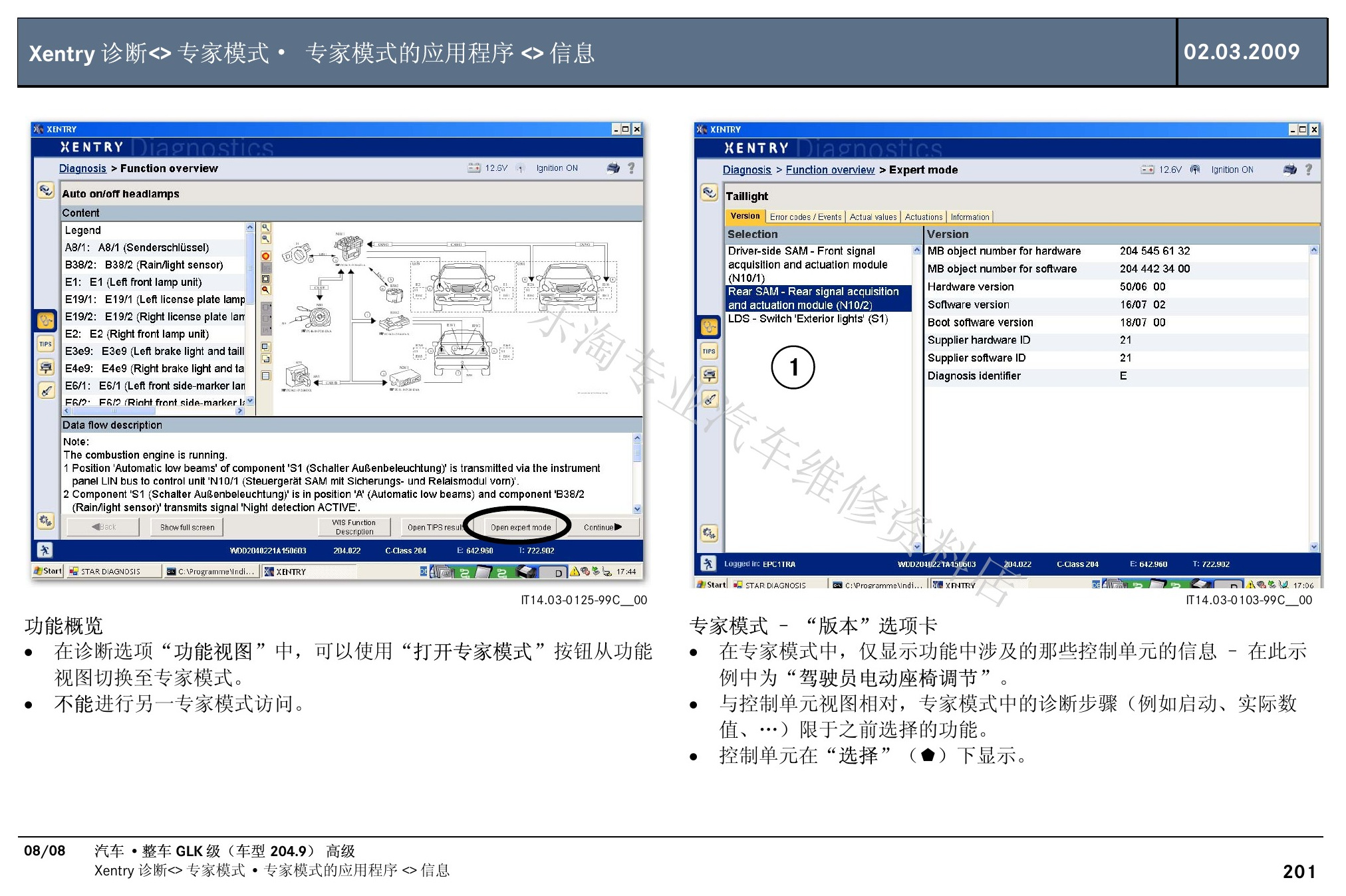

X204 GLK高级中文培训原第207页。

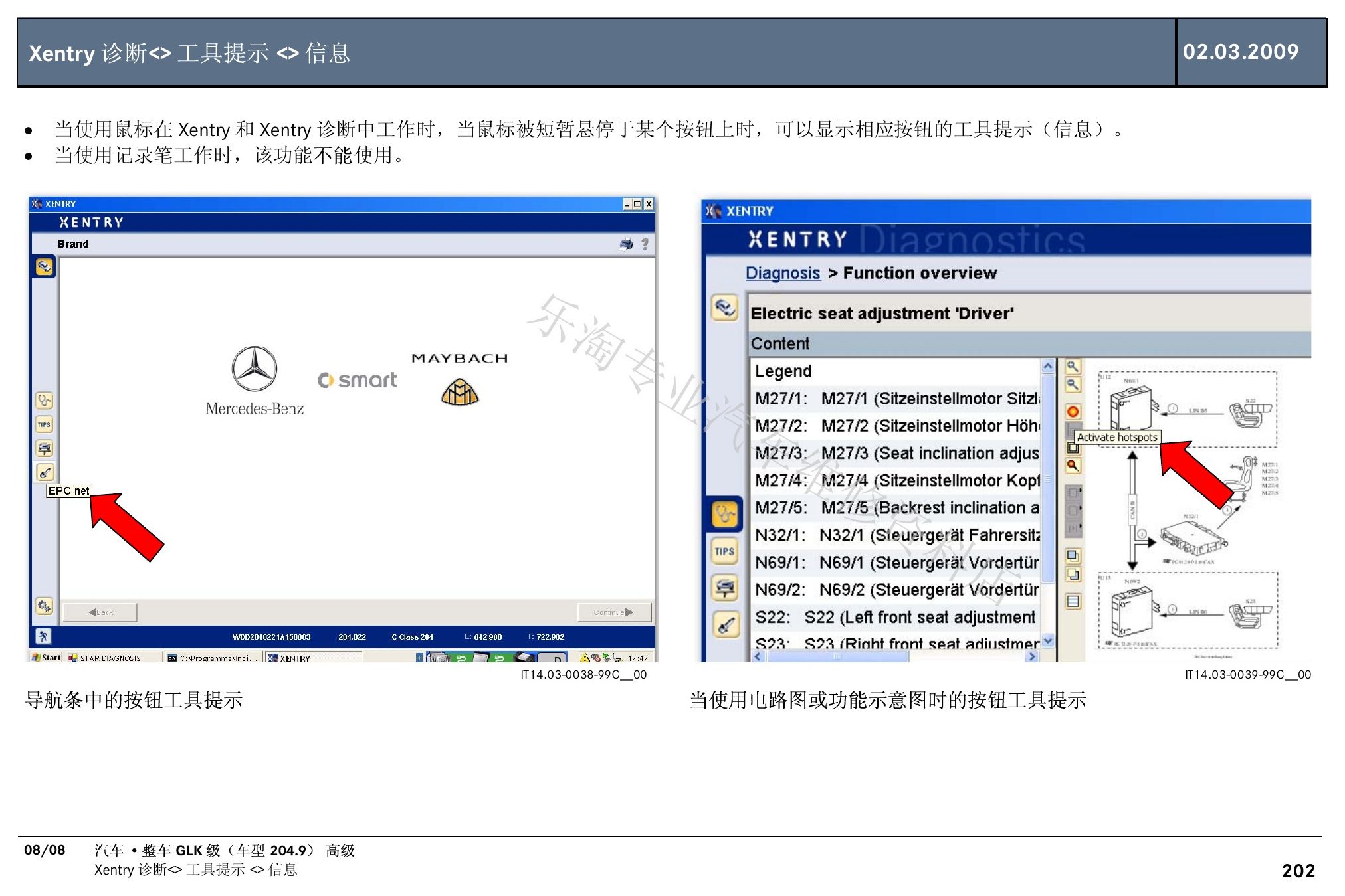

X204 GLK高级中文培训原第208页。

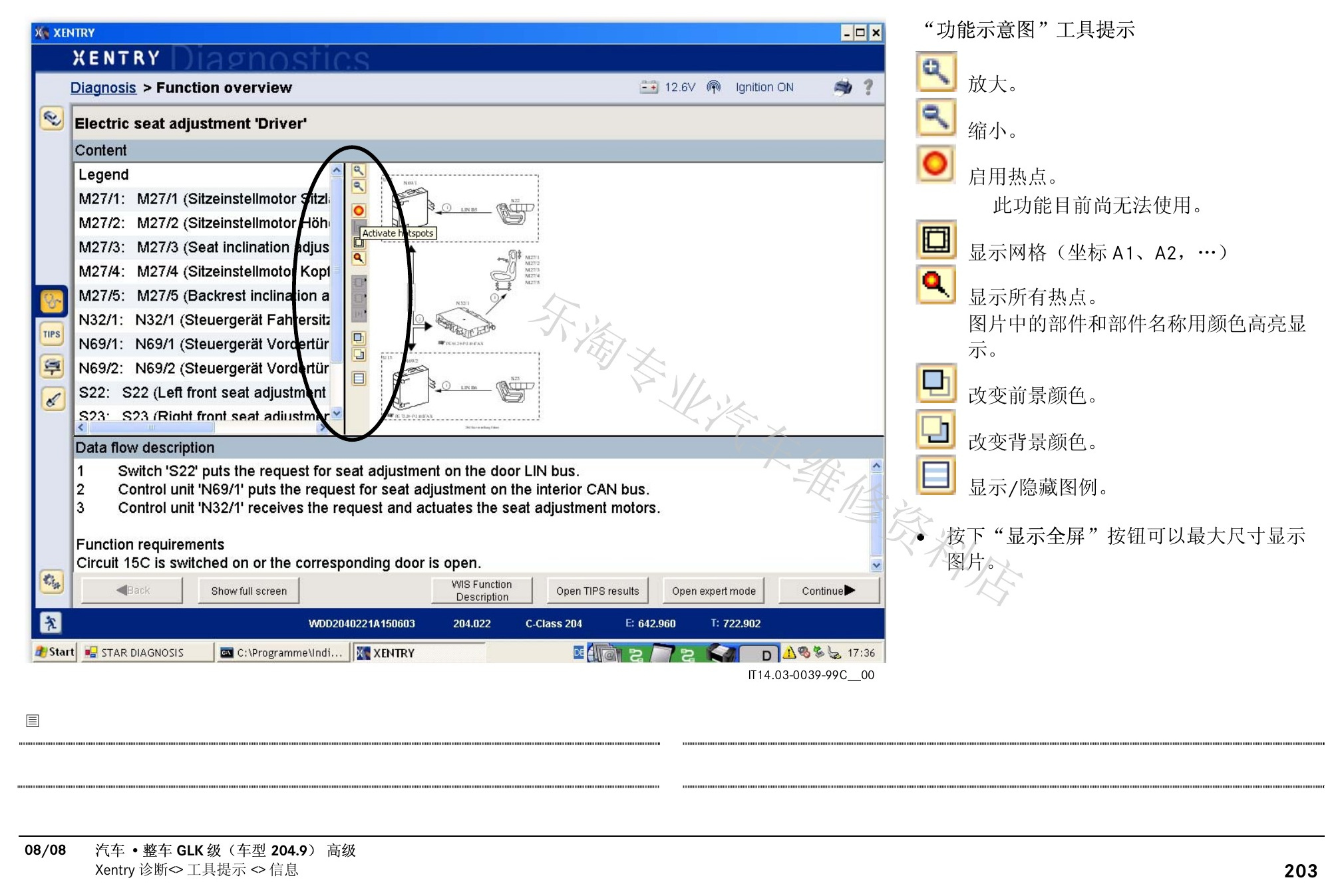

X204 GLK高级中文培训原第209页。

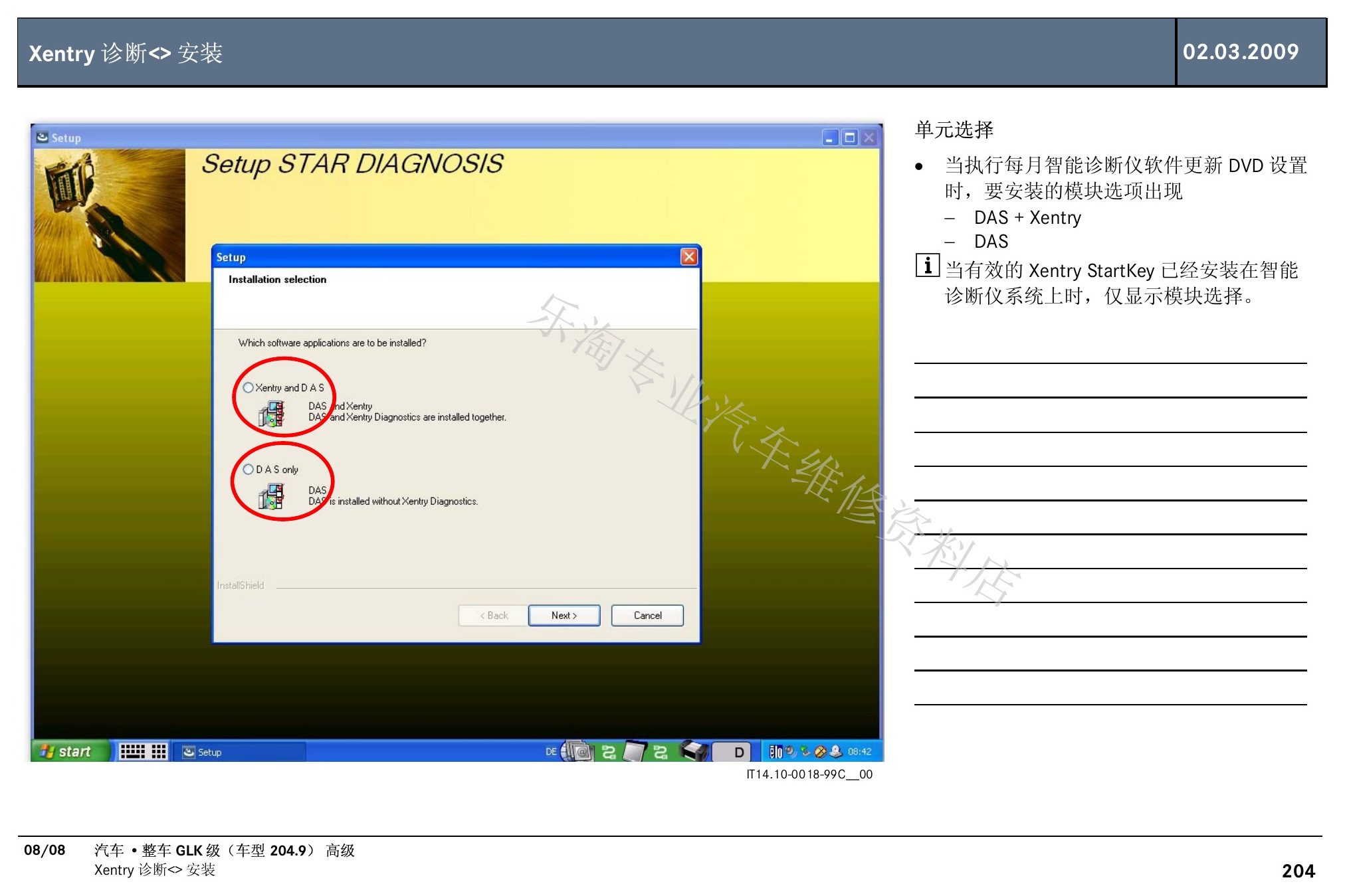

X204 GLK高级中文培训原第210页。
X204 GLK高级中文培训原第212页。
