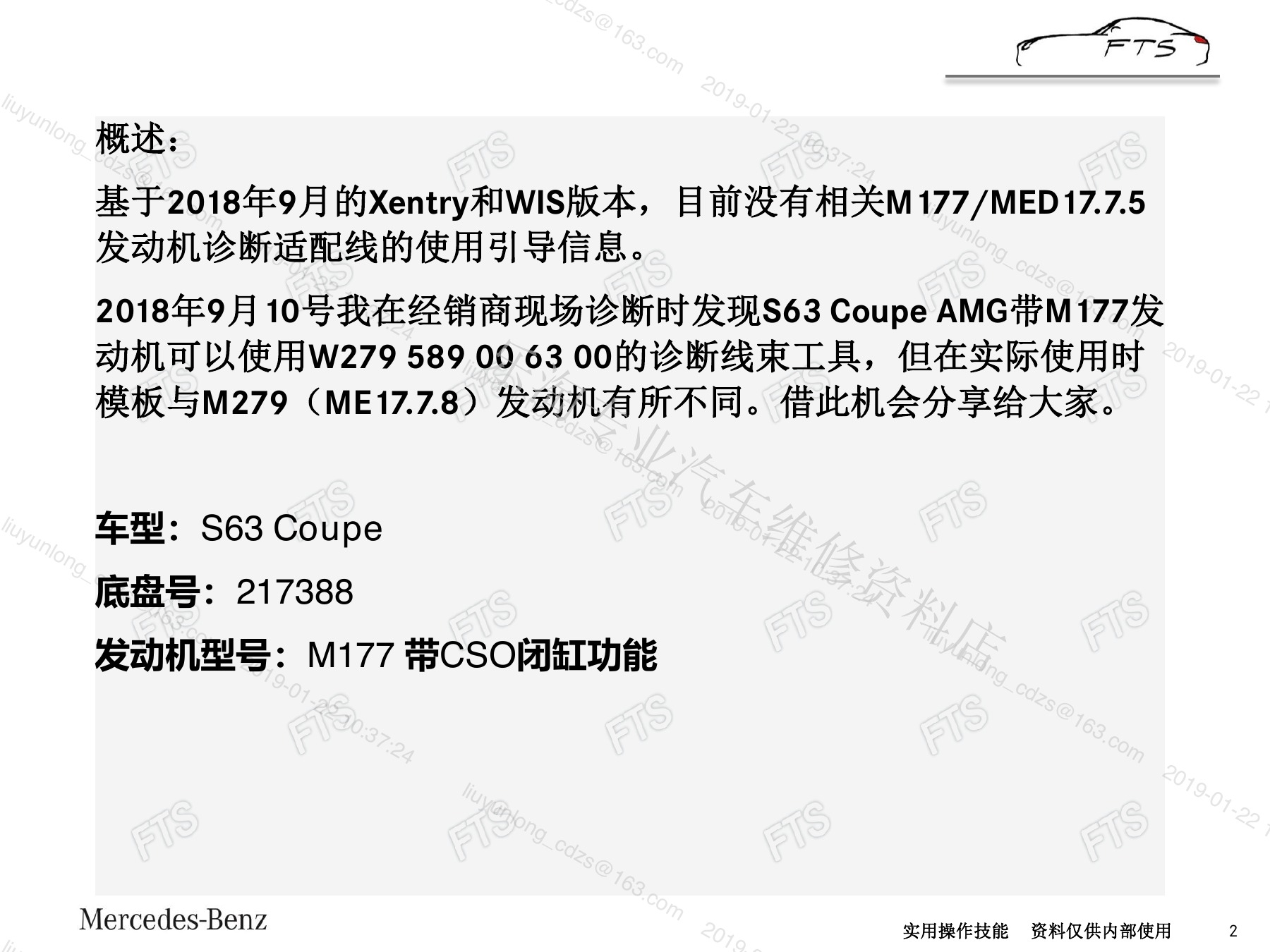

原资料针对M177/MED17.7.5控制单元端子尺寸变化，说明旧款诊断适配线与新控制单元插头不能直接配合，并给出新适配线、针脚盒及不同发动机控制单元的选择方法。
一、M177控制单元与旧适配线不匹配的背景

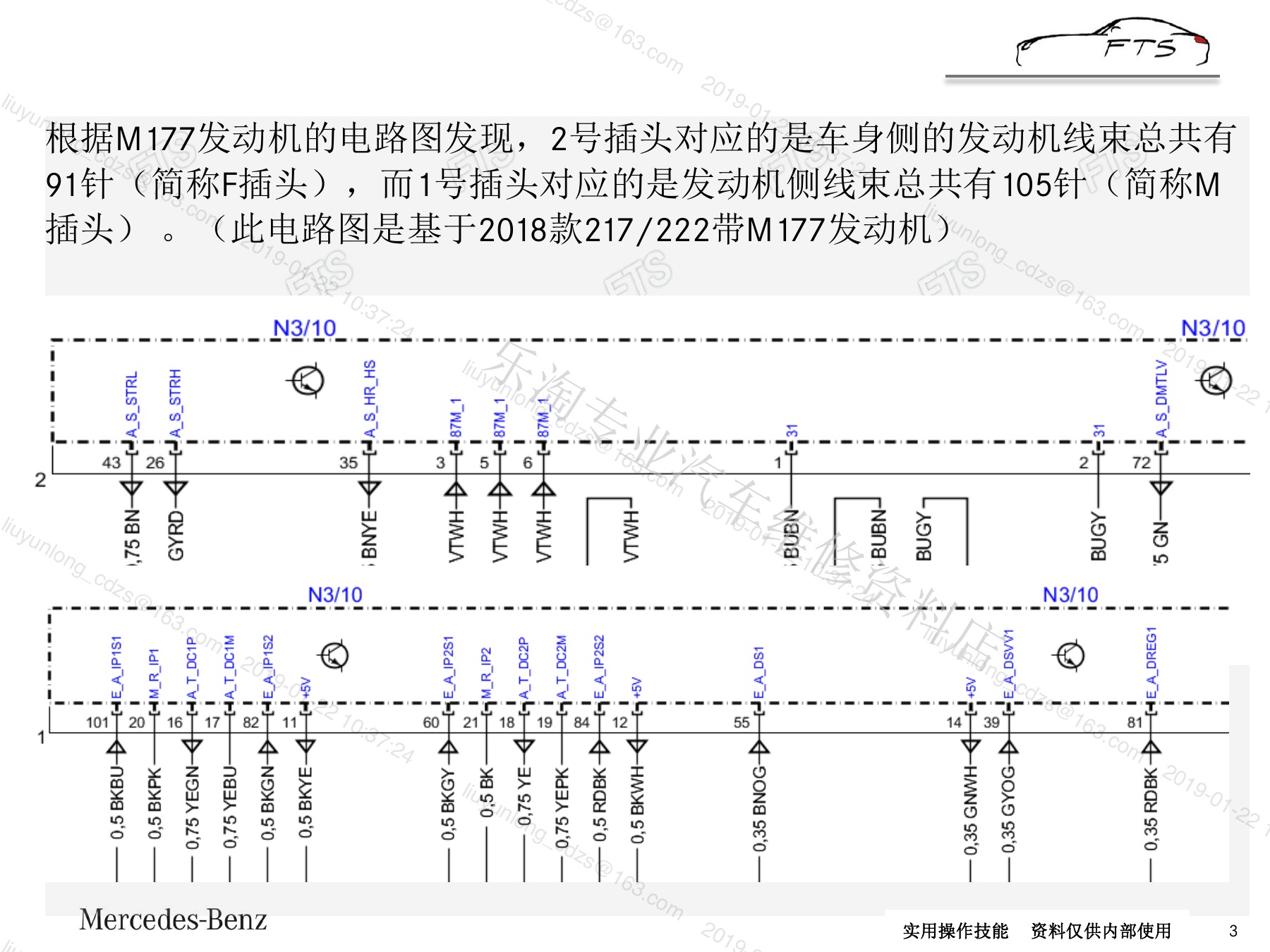

先按车辆和控制单元硬件确认MED版本、插头数量及针脚布置。资料所示新旧控制单元端子尺寸不同，不能强行插接旧适配线或用探针直接损伤端子。
二、新诊断适配线组件与连接关系

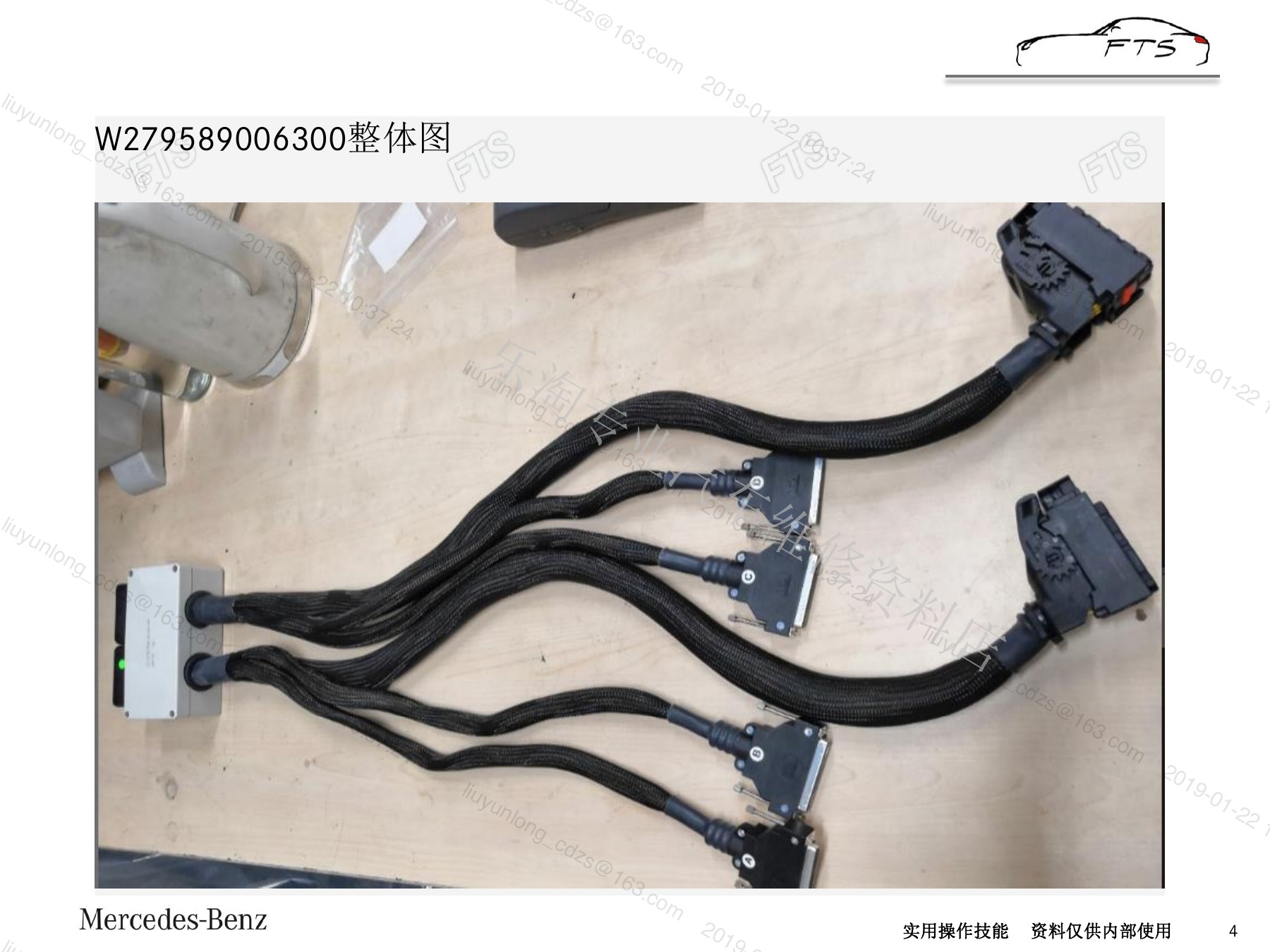

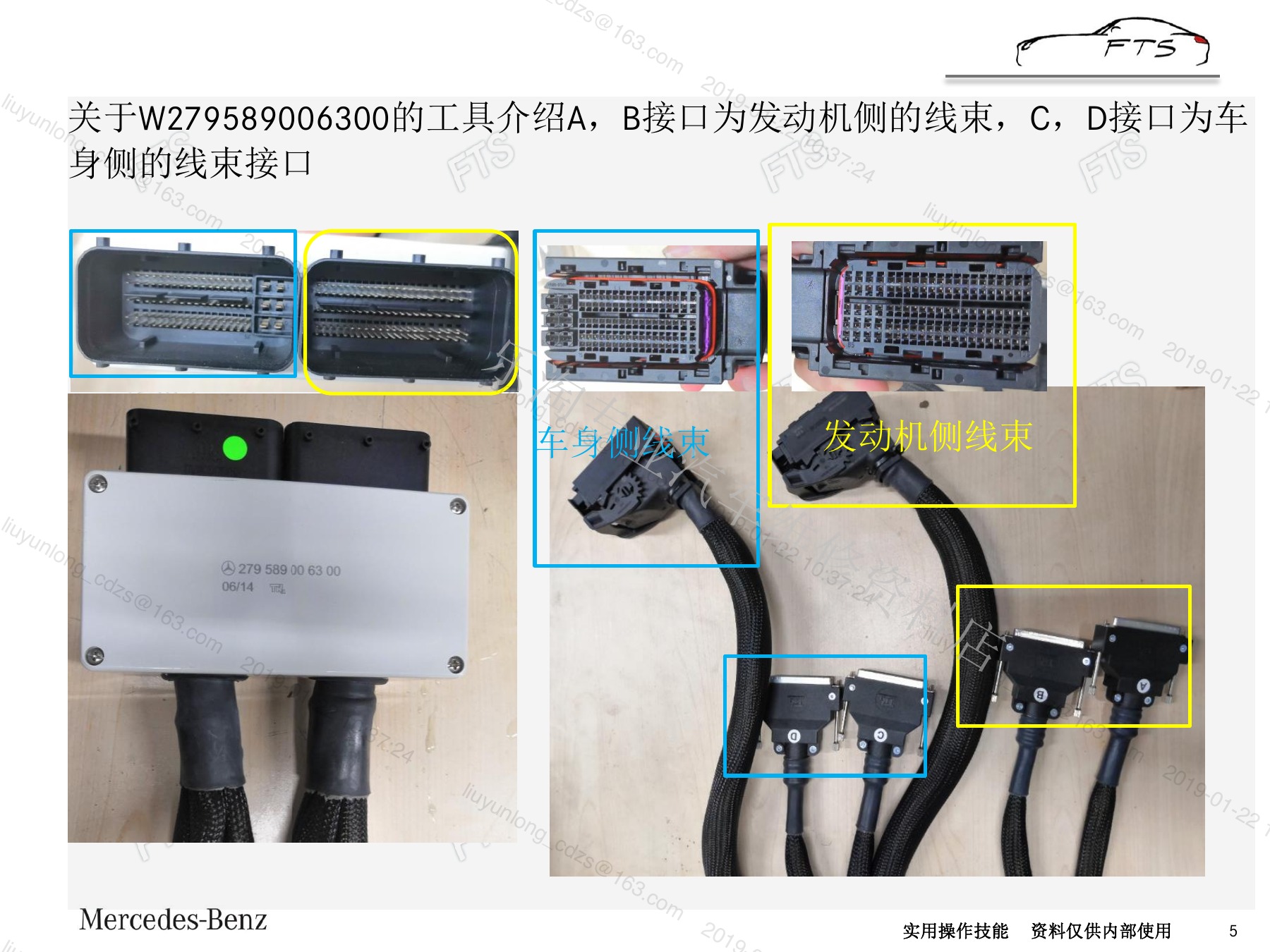

原资料展示W279589006300等适配线组件及其与控制单元、针脚盒的连接。使用前检查适配线编号、插头方向、锁止和线束完整性。

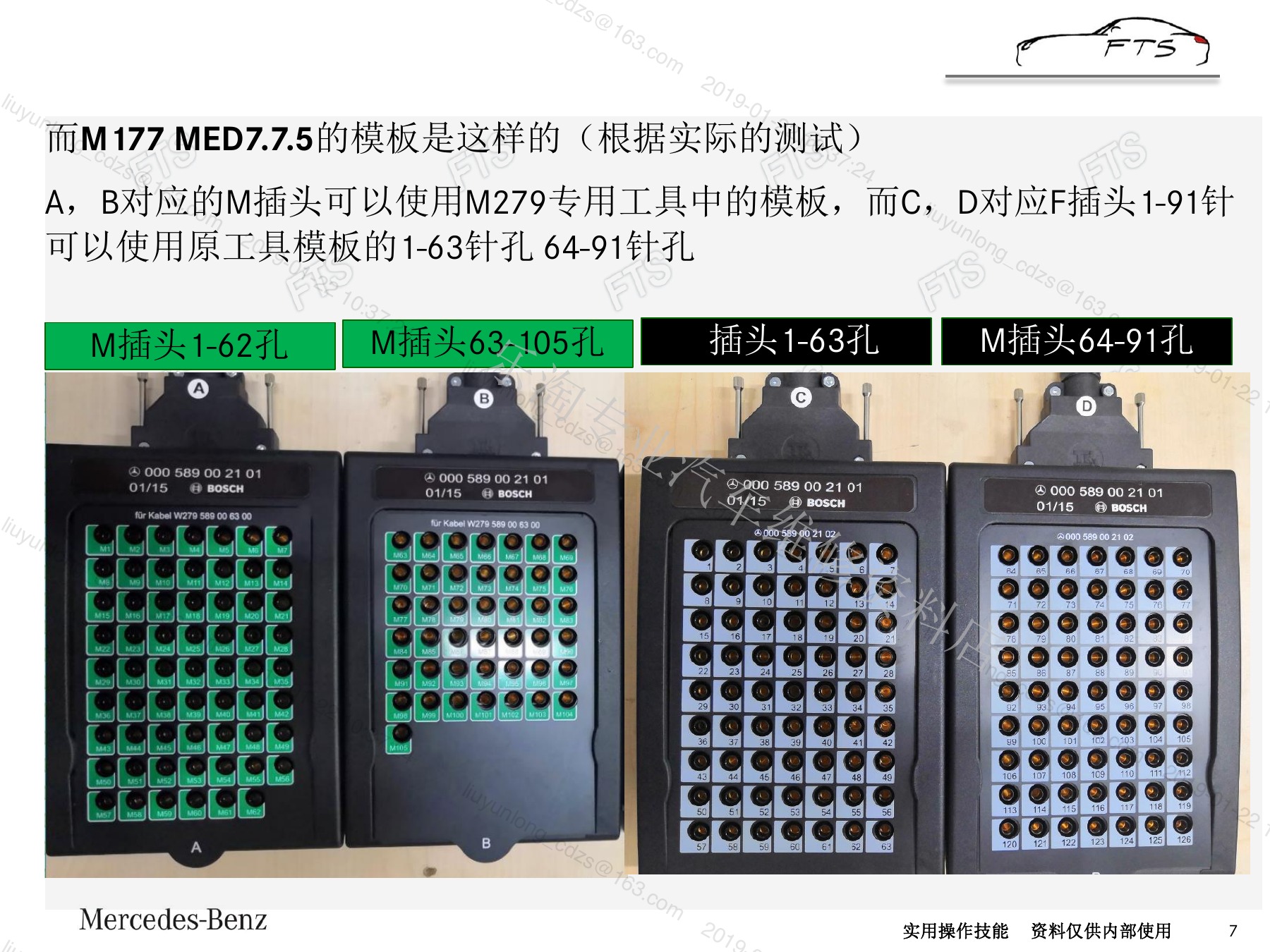

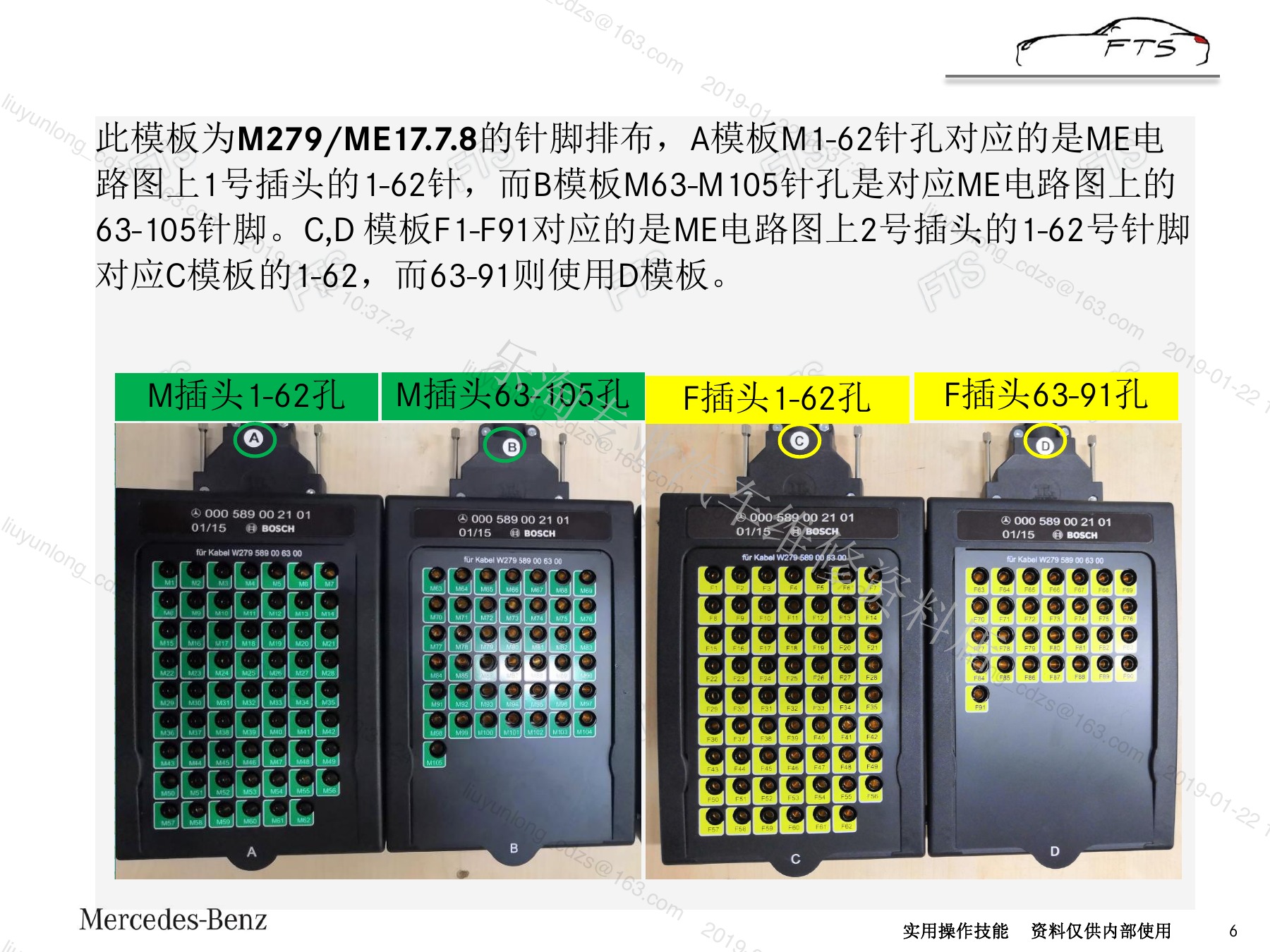

三、M279/M177与不同针脚盒的选择

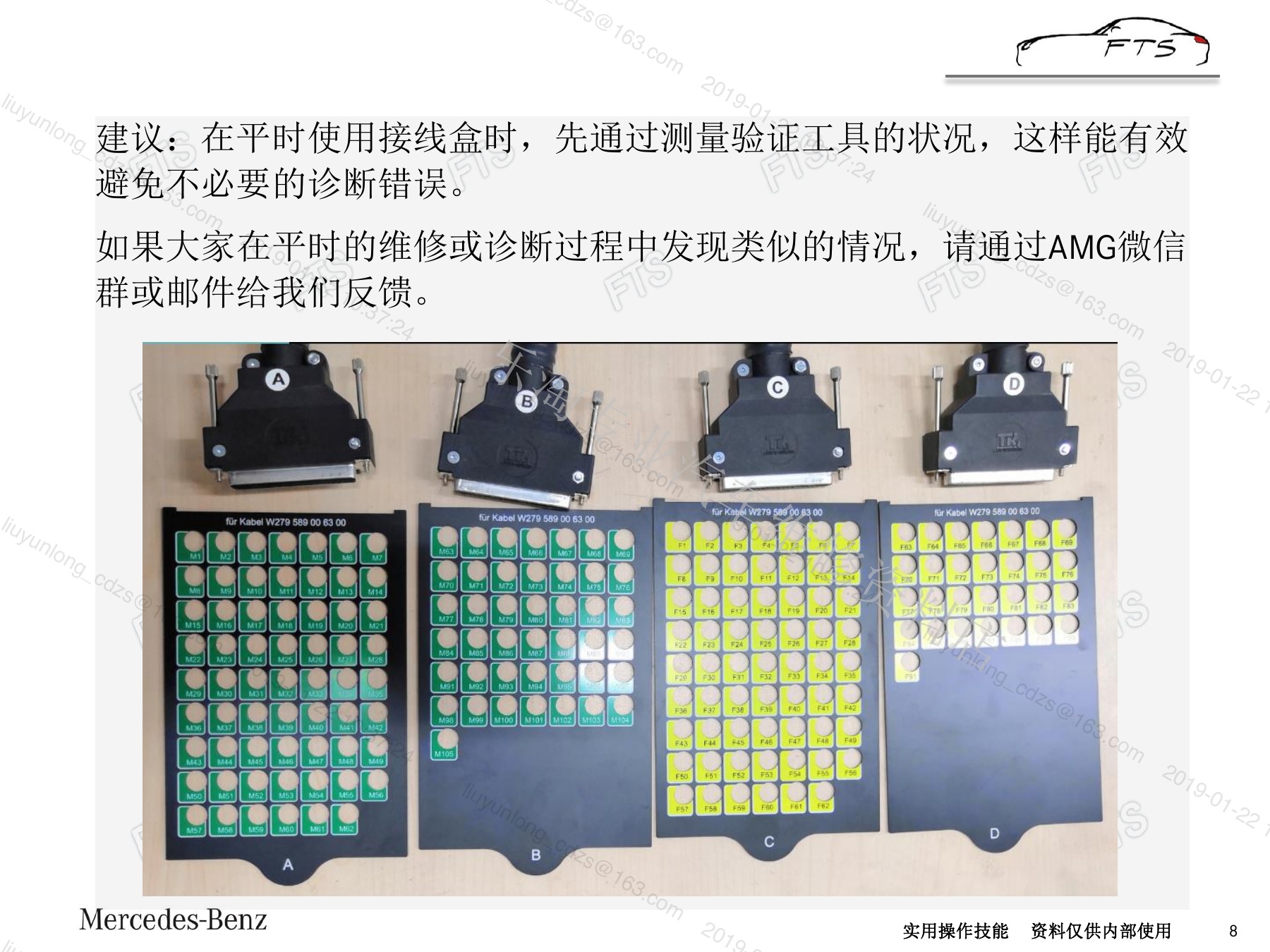

根据发动机和控制单元版本选择对应针脚盒。相似外观不能代表针脚定义相同，测量前必须以电路图和适配器标识核对孔位。
四、测量保护、恢复与功能验证
连接和断开时关闭点火并按维修文件操作，避免把测试电流送入错误端子。测量后检查插头端子、锁止和密封，恢复线束并完成快速测试与功能确认。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
