奔驰车载网络诊断系统：周期数据、端子状态与异常事件分析

间歇性亏电、网络唤醒和偶发通信故障往往在进站时已经消失，需要借助车辆保存的周期与事件数据还原。

诊断结果应结合时间、端子状态、车辆使用和实际测量解释，不能只看单个柱状图下结论。

一、读取车辆周期和已存数据

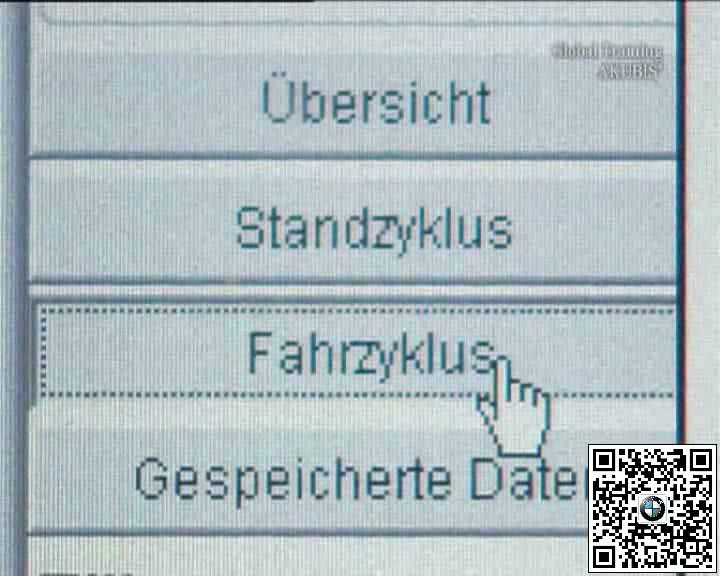

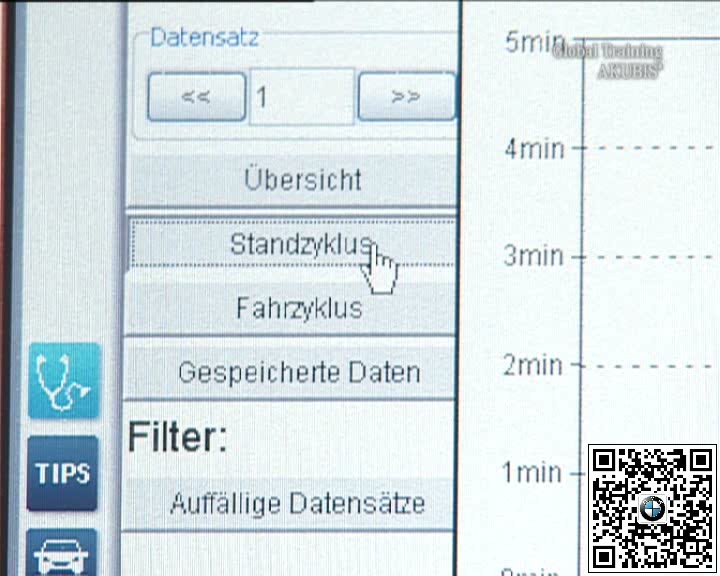

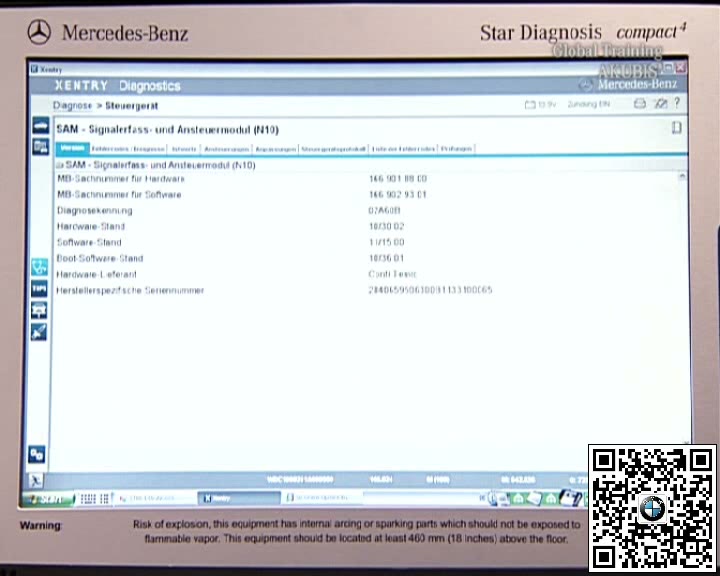

执行快速测试后进入车载网络诊断，查看驻车、行驶及存储周期，并筛选异常数据集。

二、分析端子状态与电压变化

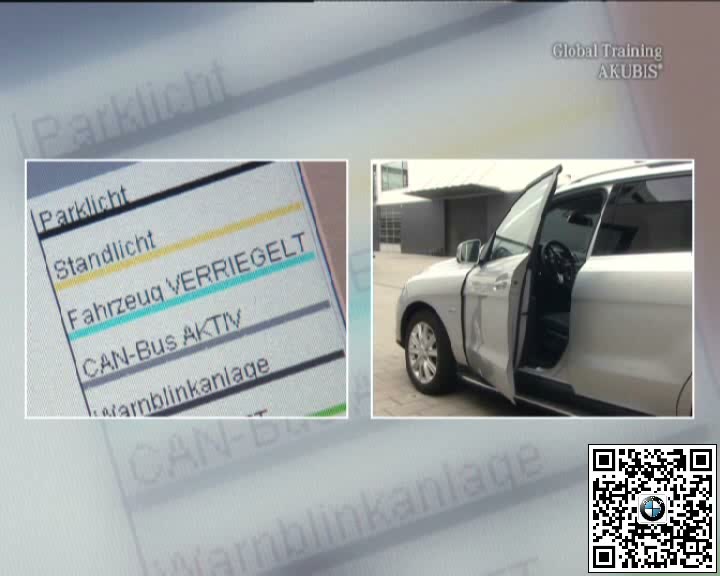

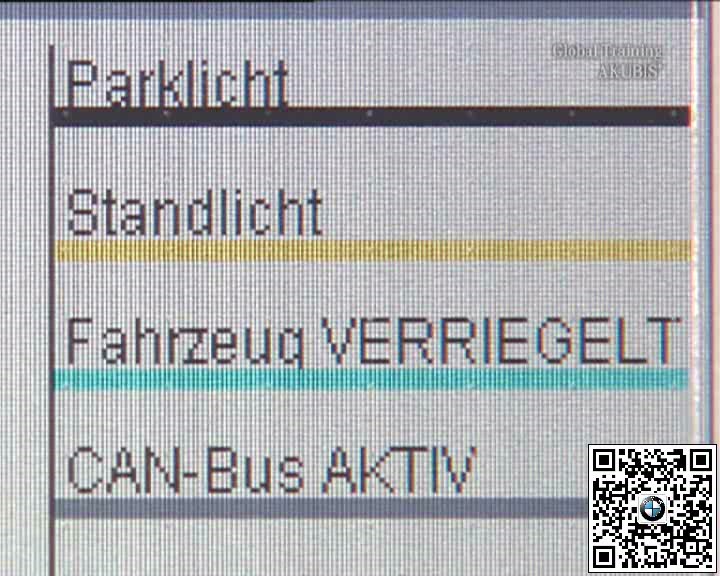

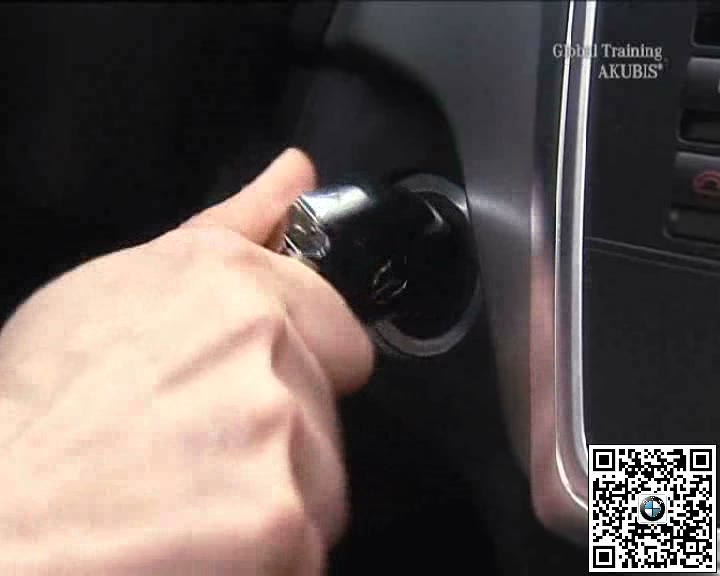

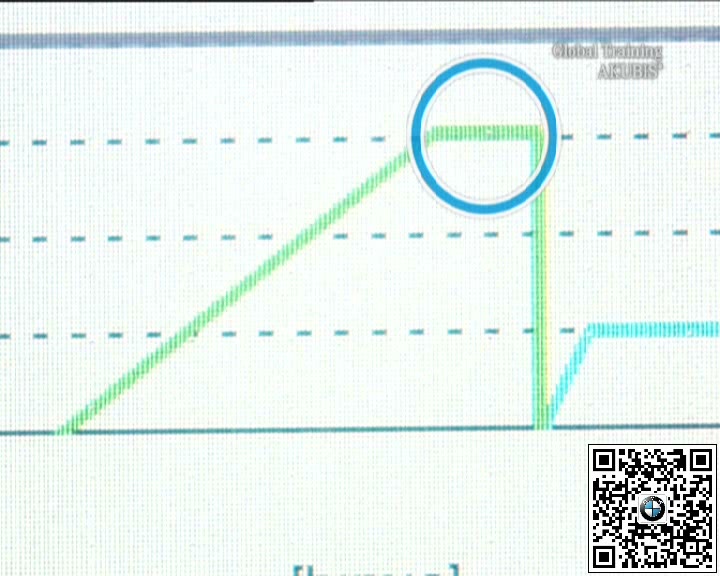

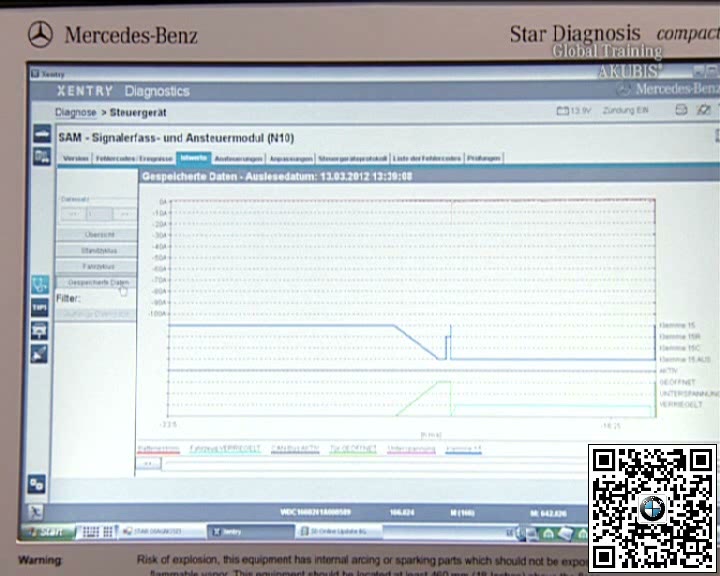

沿时间轴比较端子15、15R等状态及电压记录，确认故障发生前后车辆处于何种工作阶段。

三、检查静态电流和网络唤醒事件

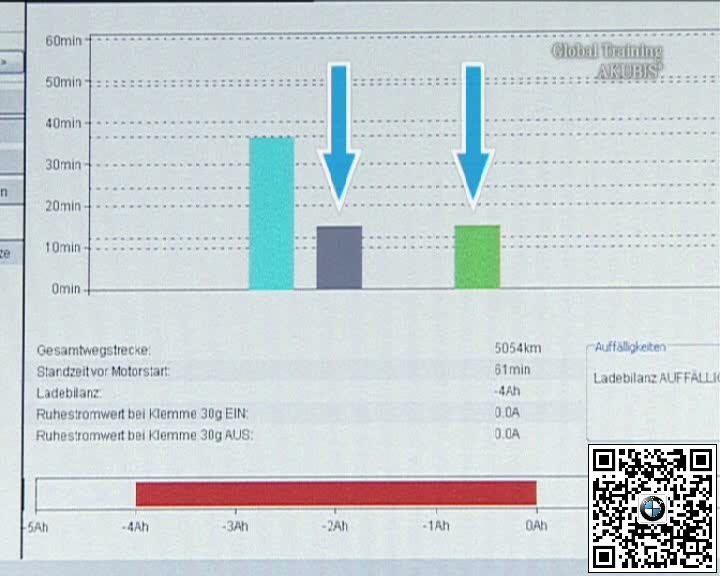

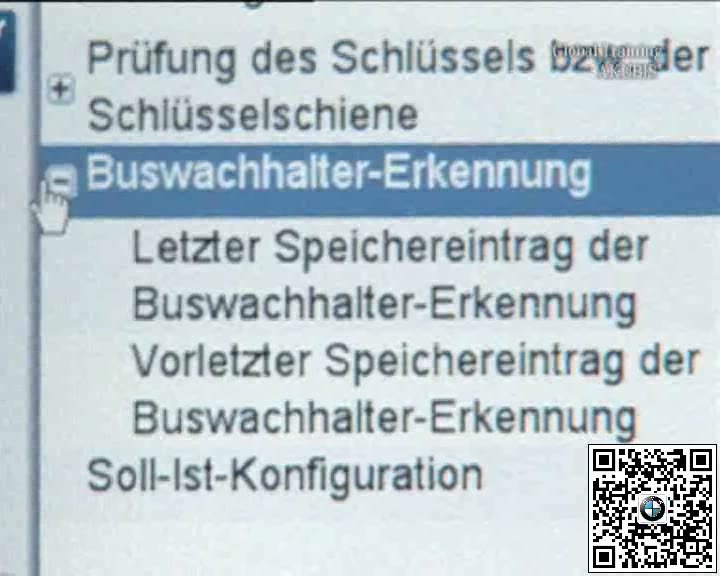

观察静态电流、总线活动及异常唤醒持续时间，寻找与控制单元或用电器相关的线索。

四、结合实测定位间歇性故障

把已存数据与电流测量、故障码和客户描述对照，复现条件后确认线路或控制单元原因。

五、完工检查要点

• 车辆周期与异常时段已对应。
• 端子和电压状态解释一致。
• 静态电流及唤醒事件已检查。
• 存储数据与实际测量相互验证。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
