奔驰S级W221整车网络与供电（三）

奔驰S级W221本篇聚焦“整车网络与供电”，保留功能说明、系统框图、部件位置与必要的代表性部件页面。从网络拓扑、网关和供电状态入手，确认控制单元通信与电源条件。

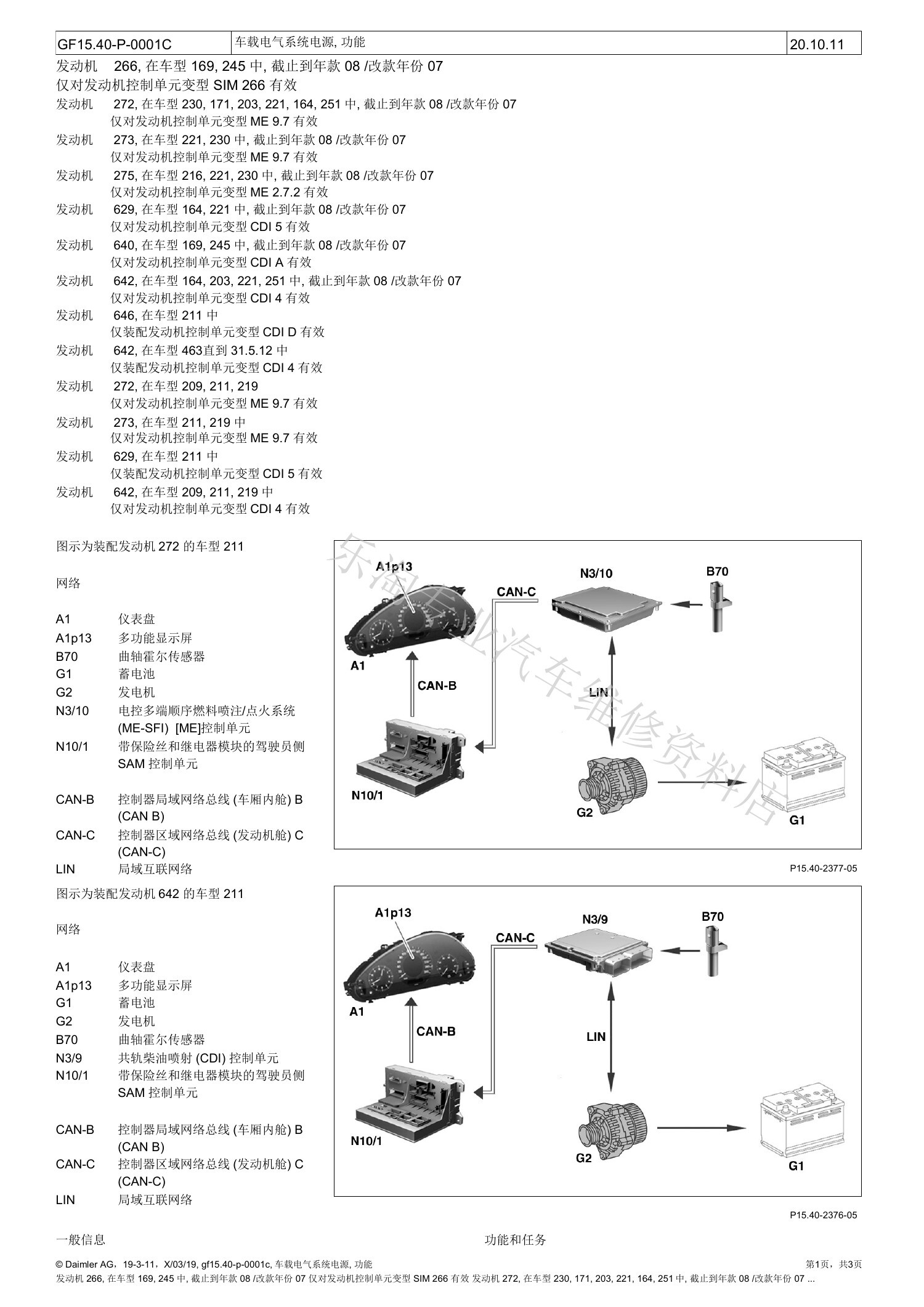

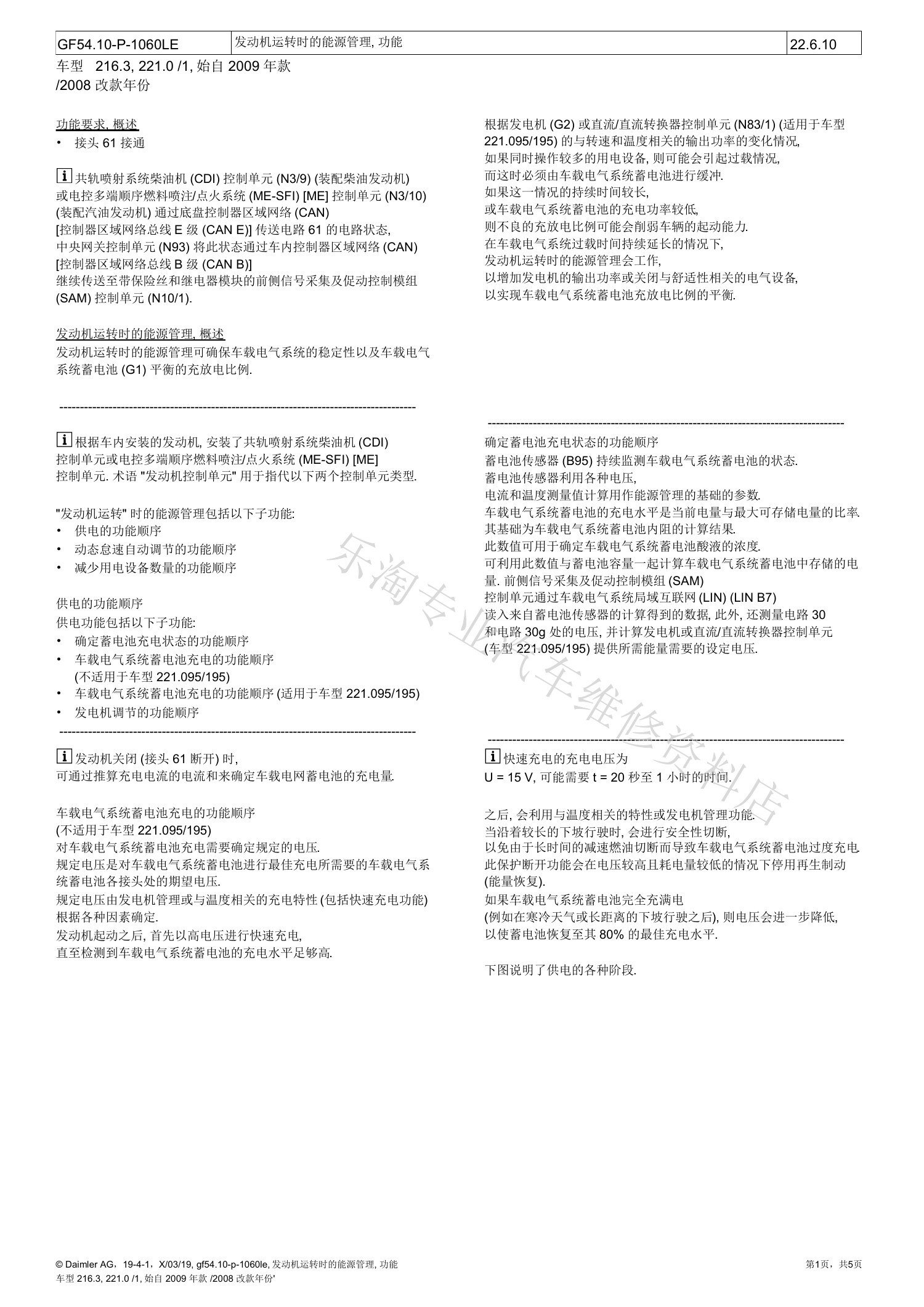

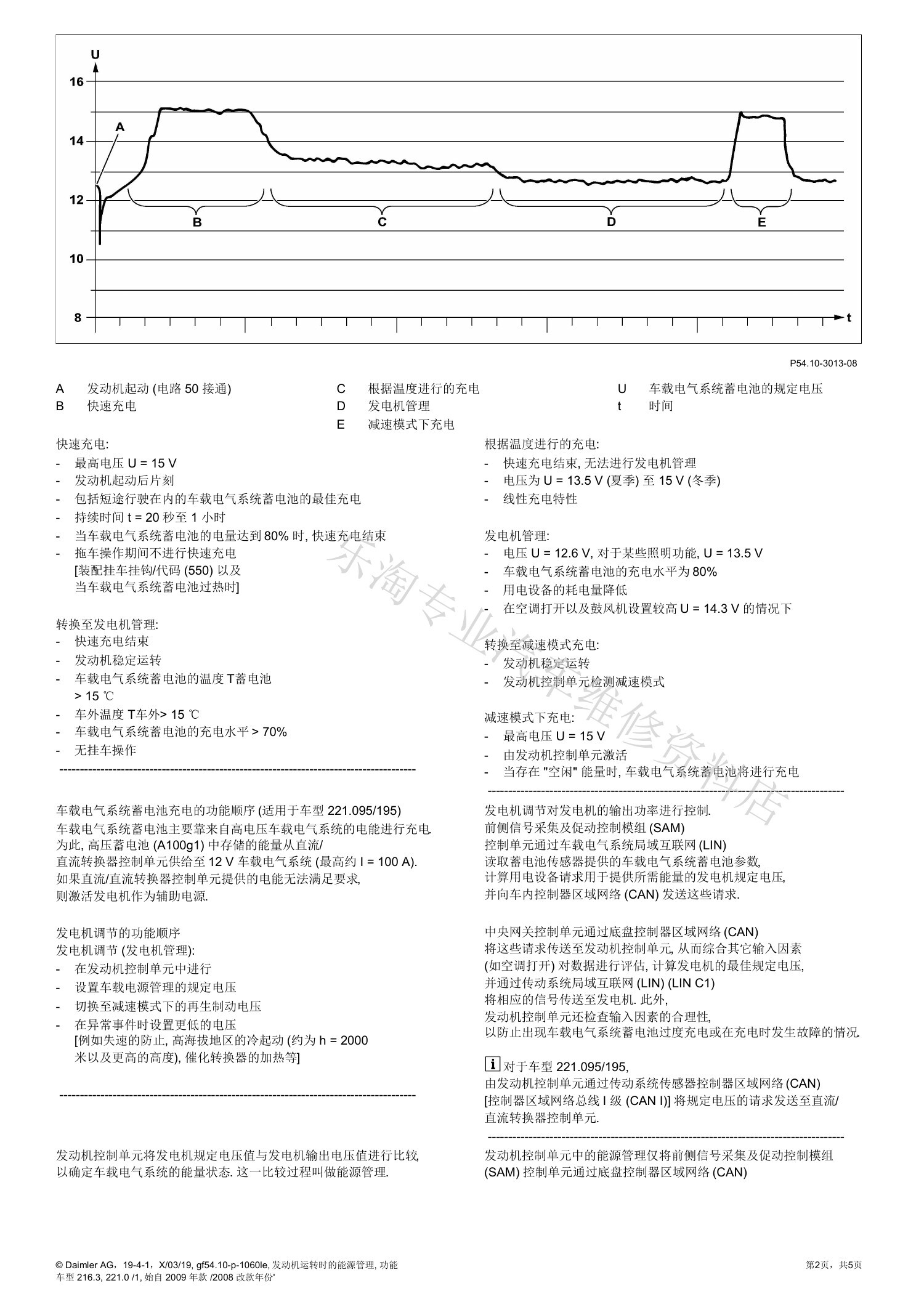

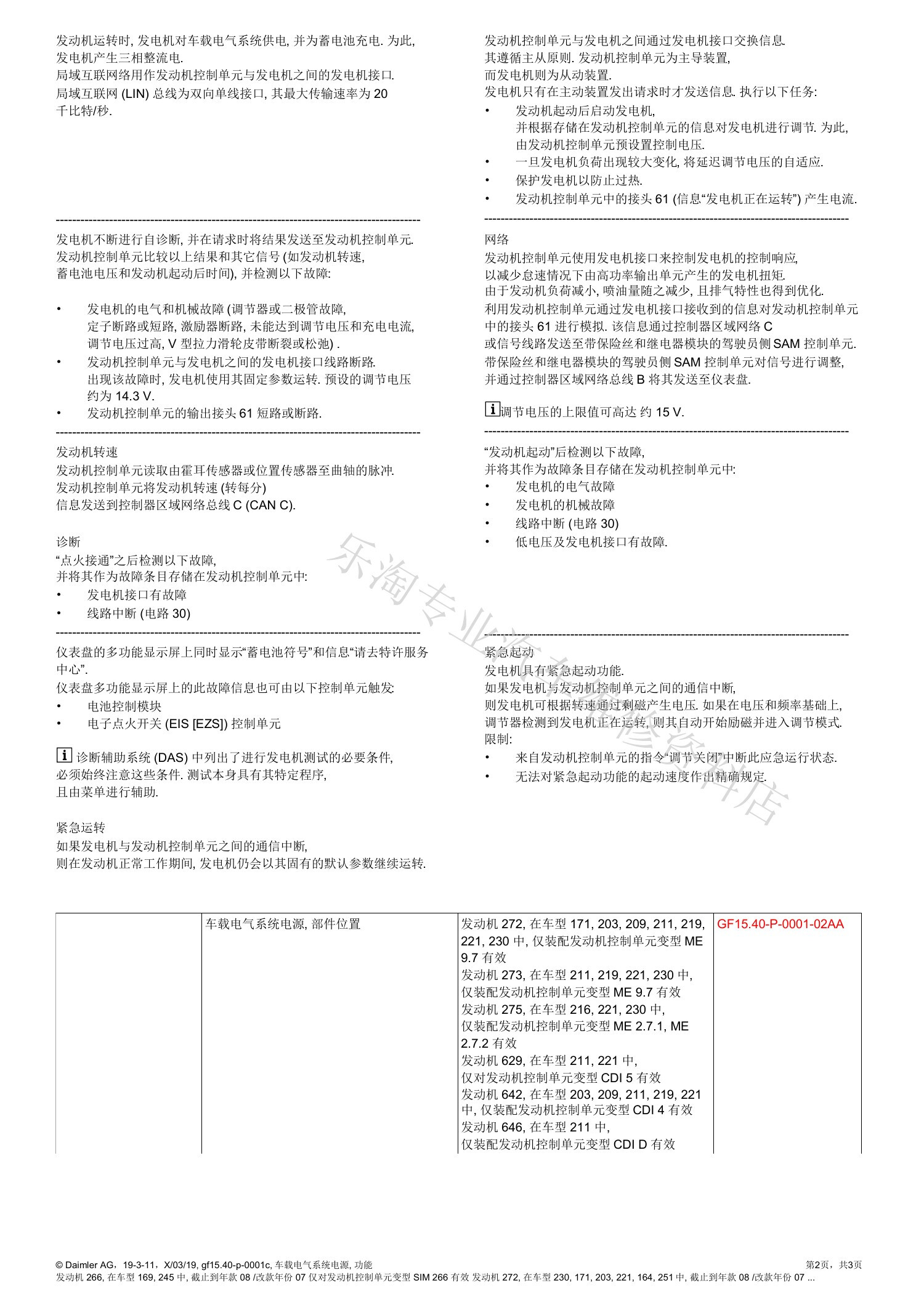

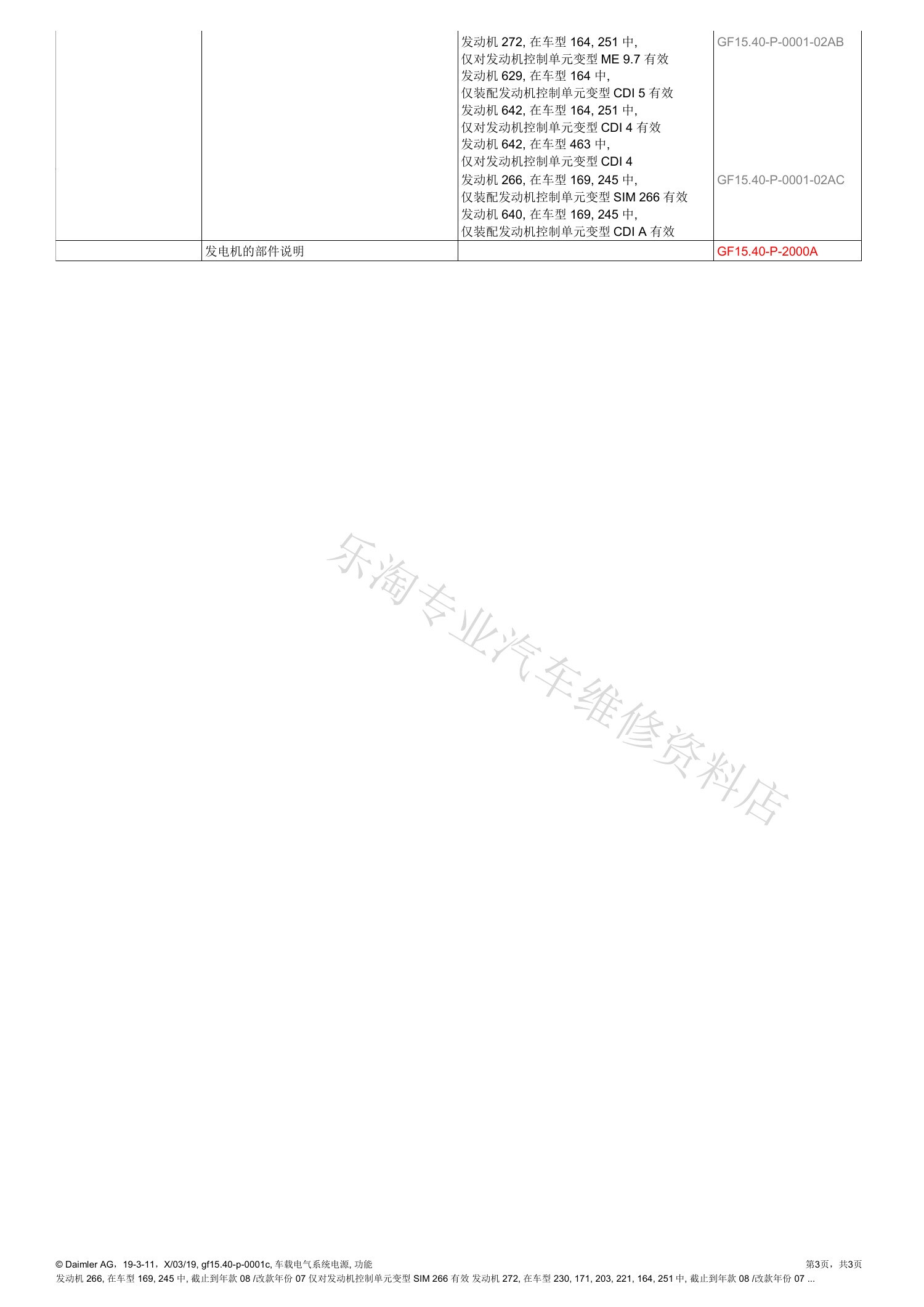

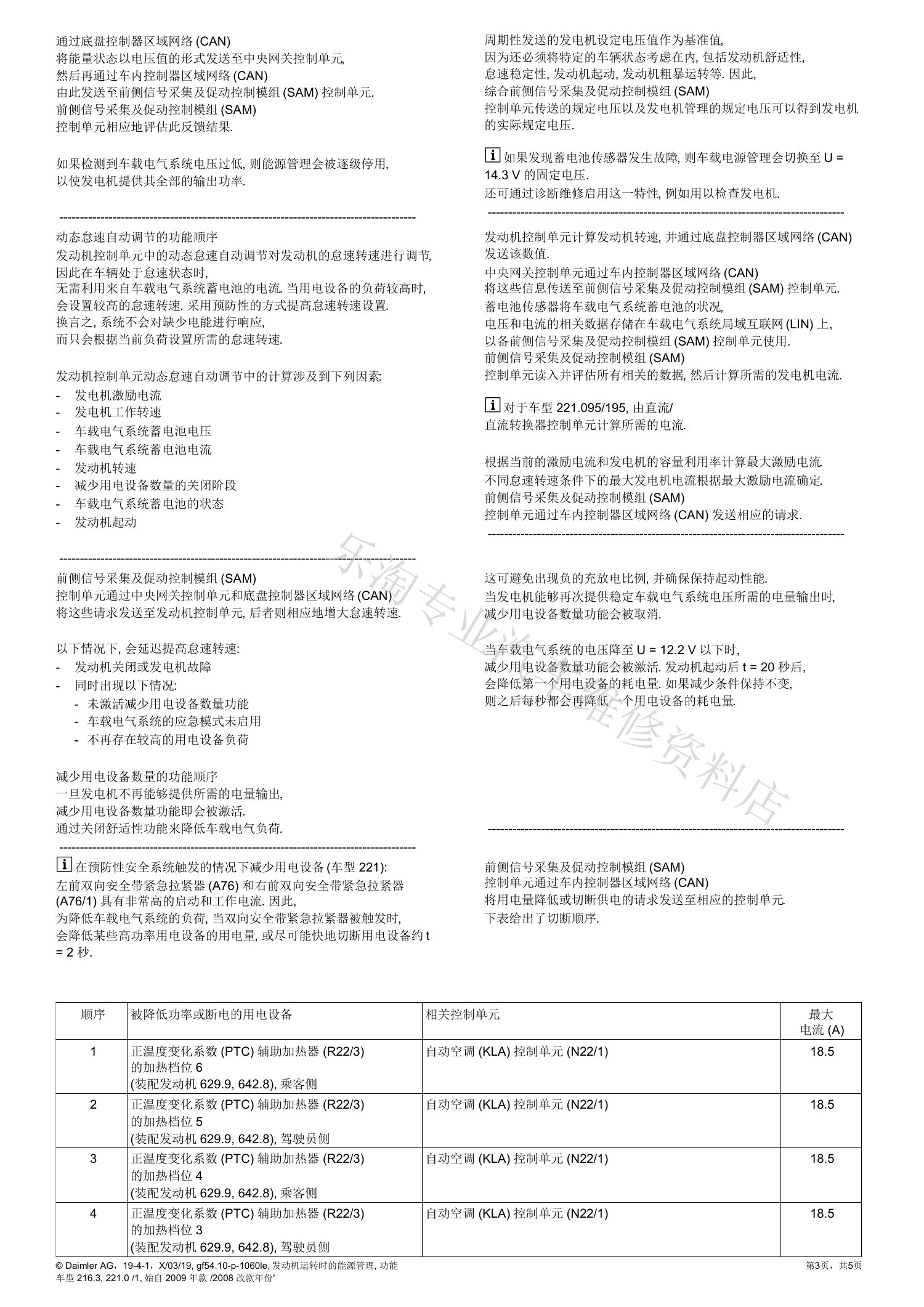

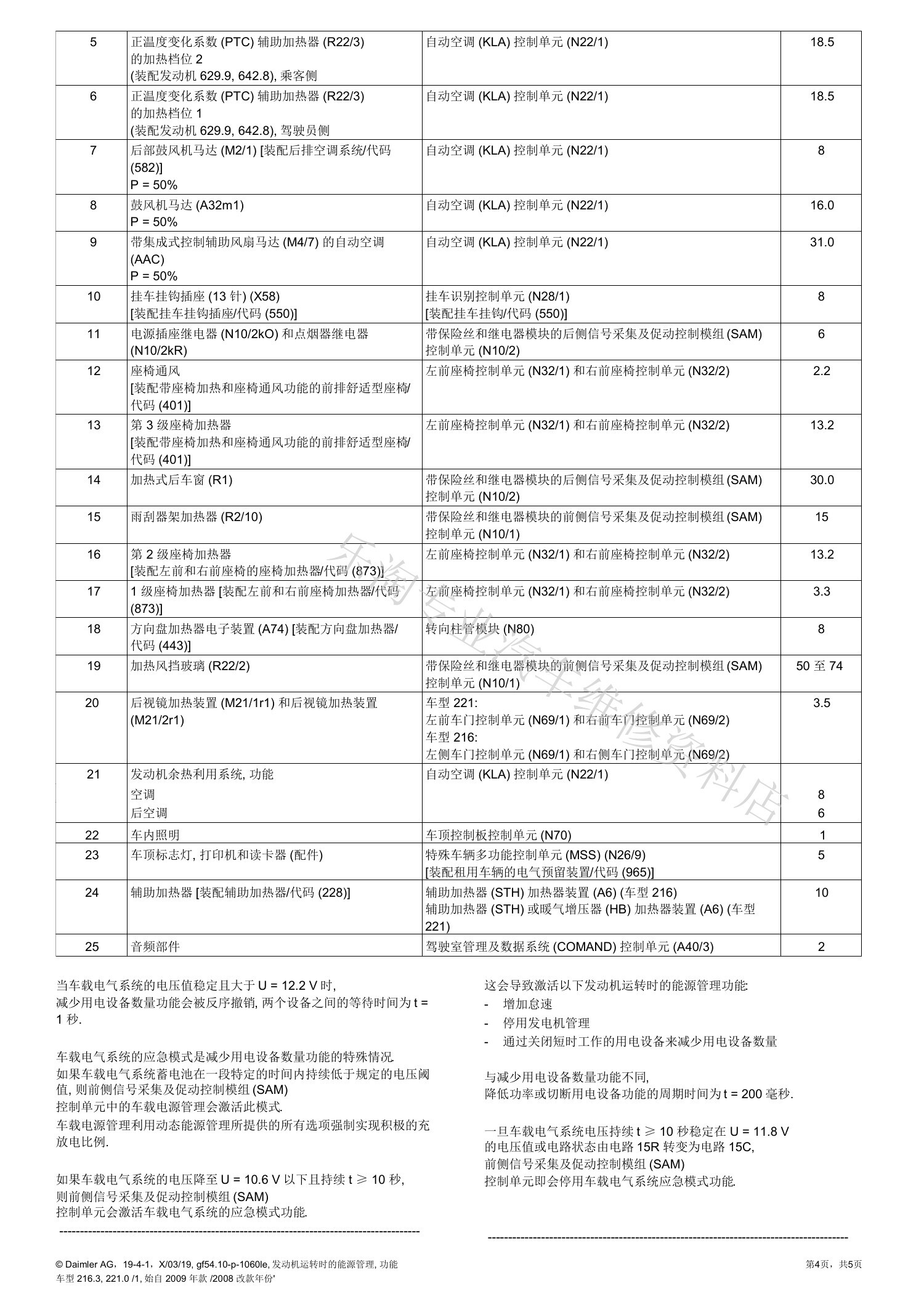

一、2供电 能源管理系统-5 发动机运转时的功能

以下页面对应“2供电 能源管理系统-5 发动机运转时的功能”，请结合页内适用车型、生产日期和装备代码阅读。

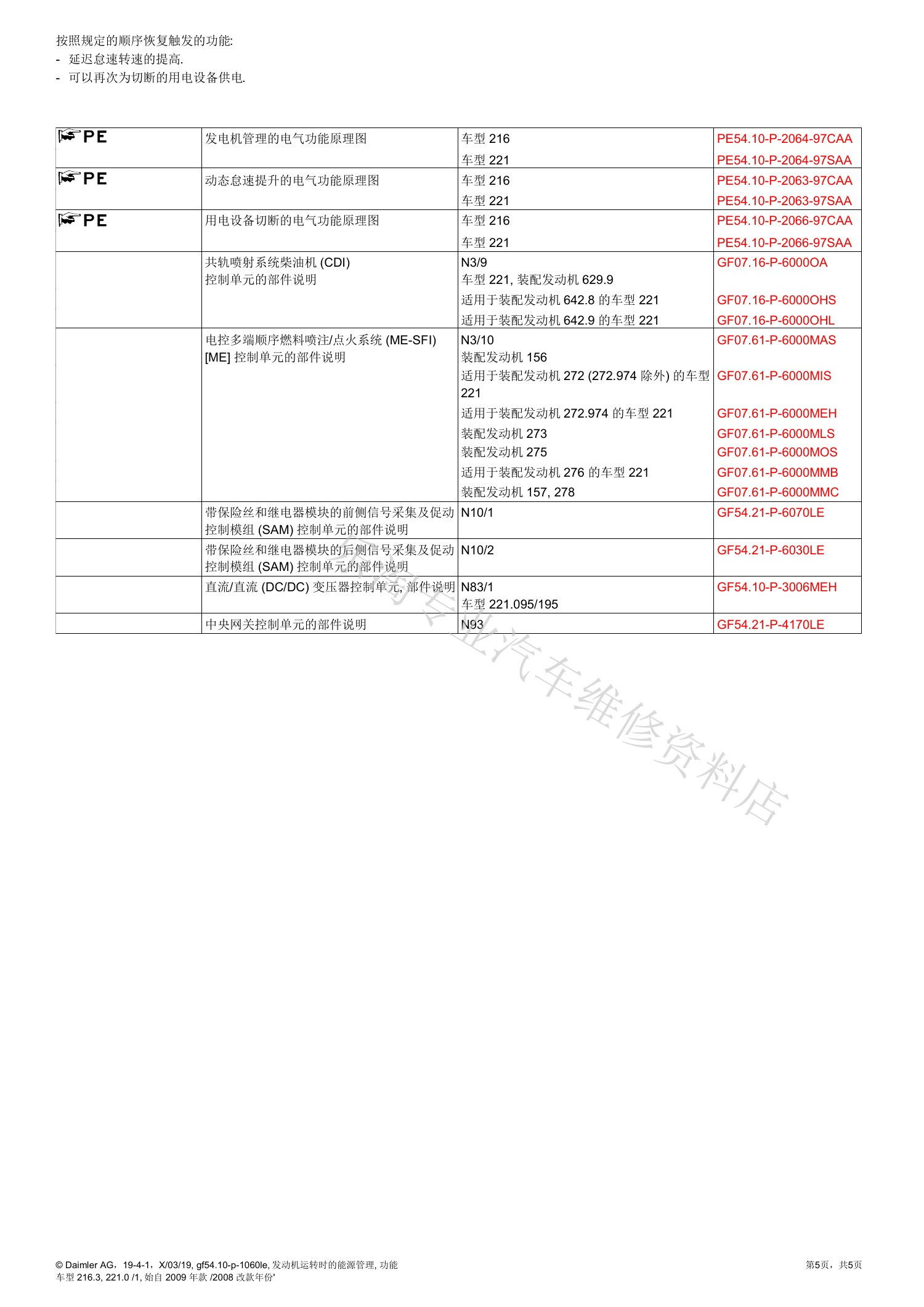

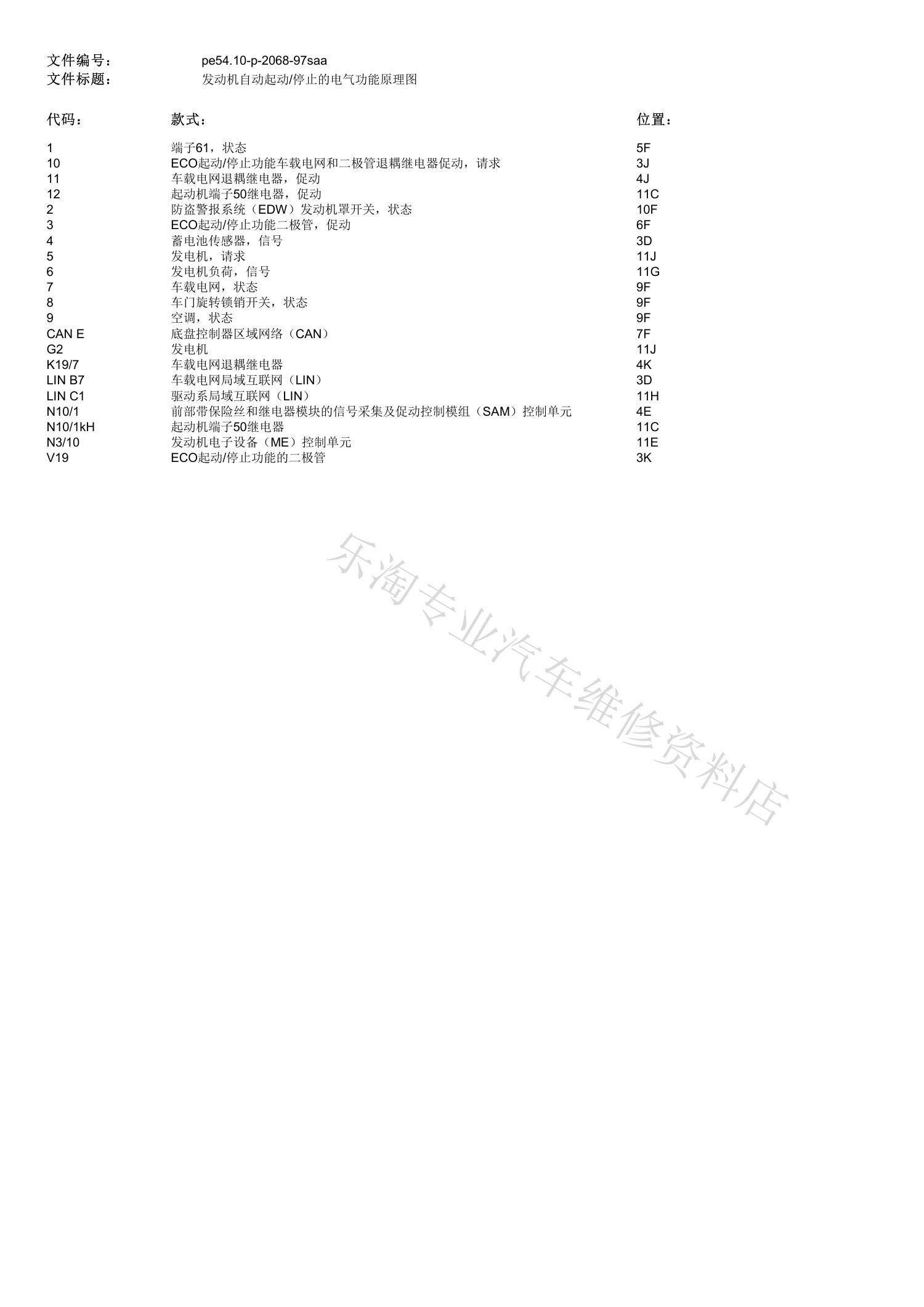

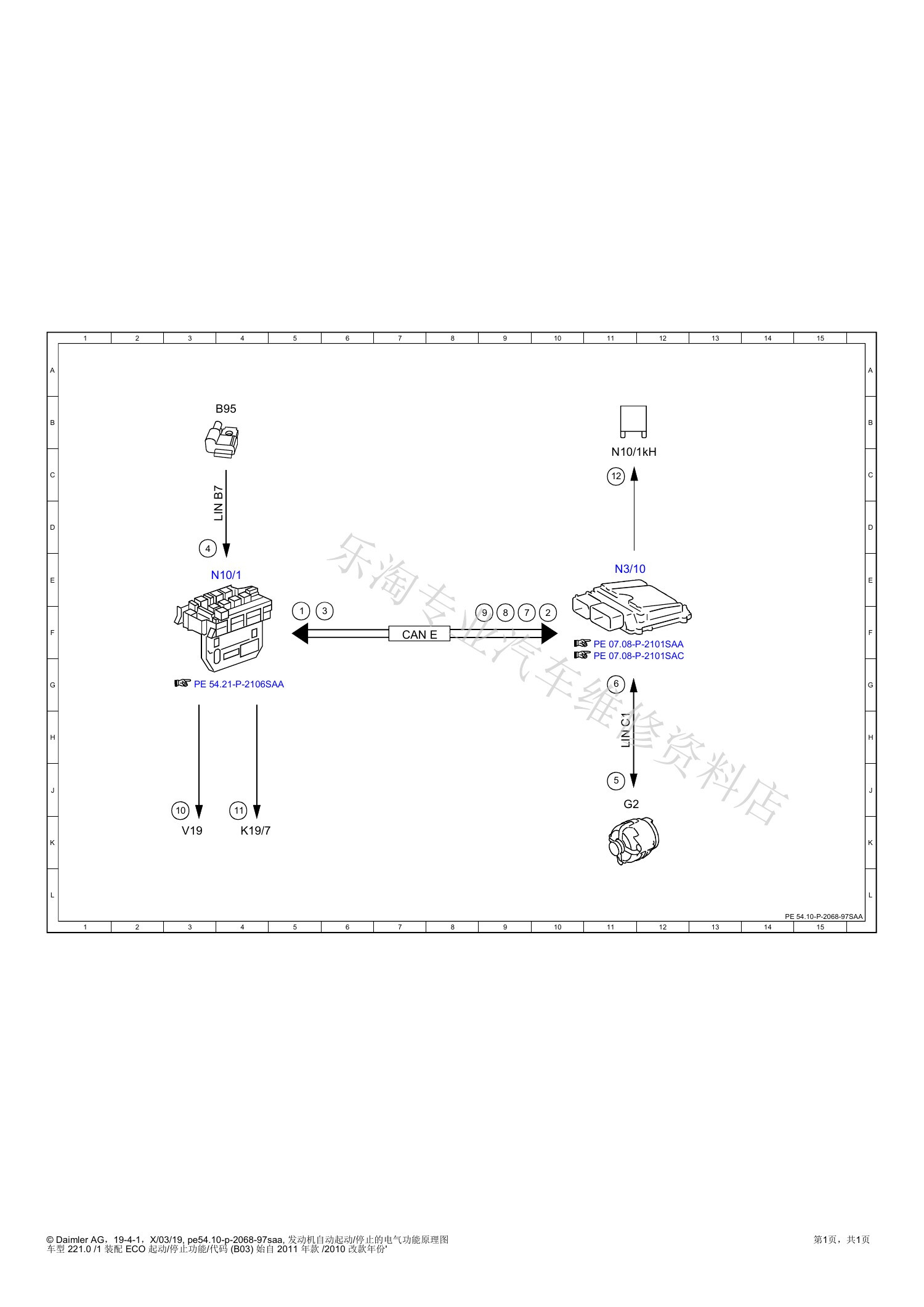

二、2供电 能源管理系统-6 启停功能电器原理图

以下页面对应“2供电 能源管理系统-6 启停功能电器原理图”，请结合页内适用车型、生产日期和装备代码阅读。

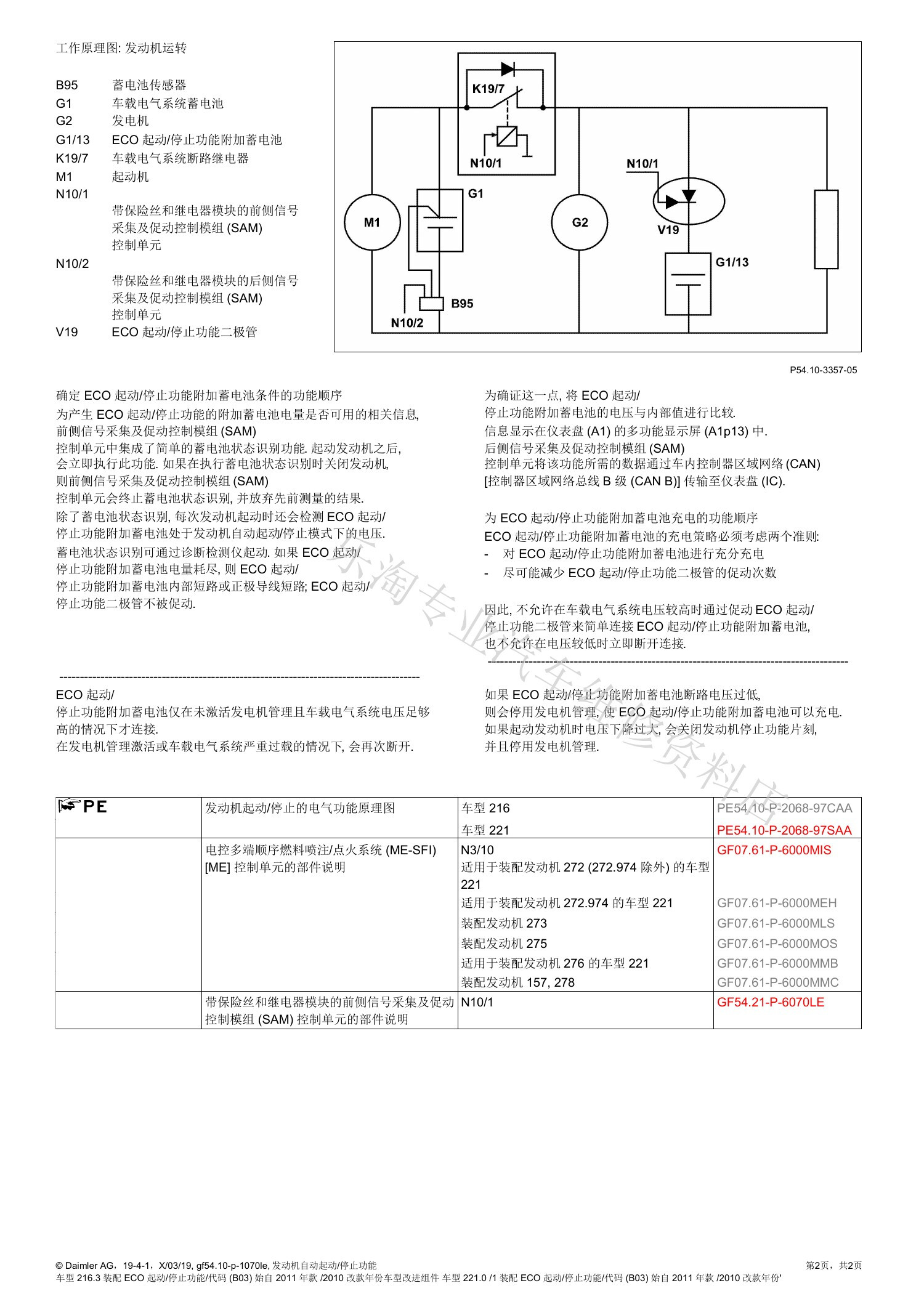

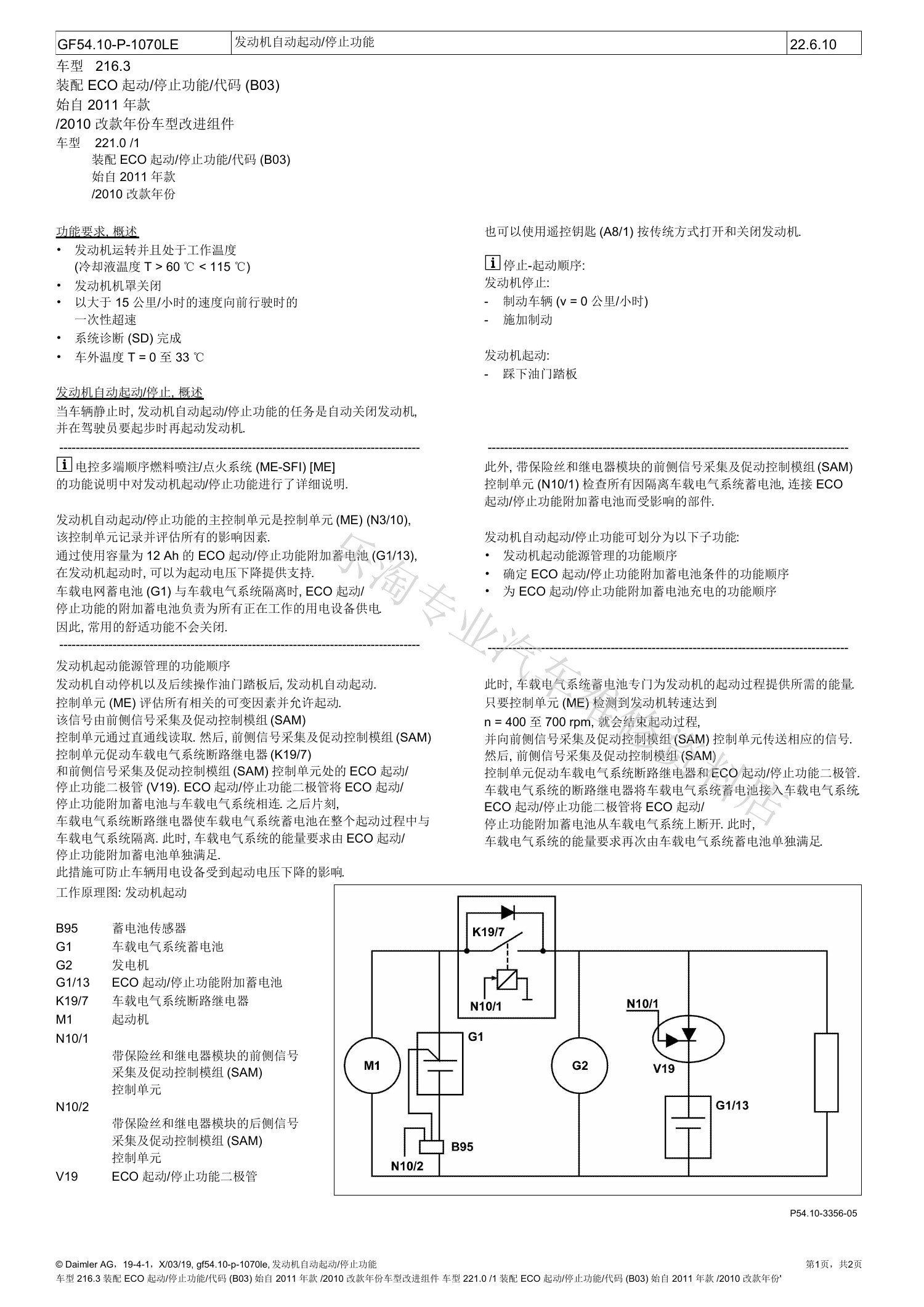

三、2供电 能源管理系统-7 启停时的功能

以下页面对应“2供电 能源管理系统-7 启停时的功能”，请结合页内适用车型、生产日期和装备代码阅读。

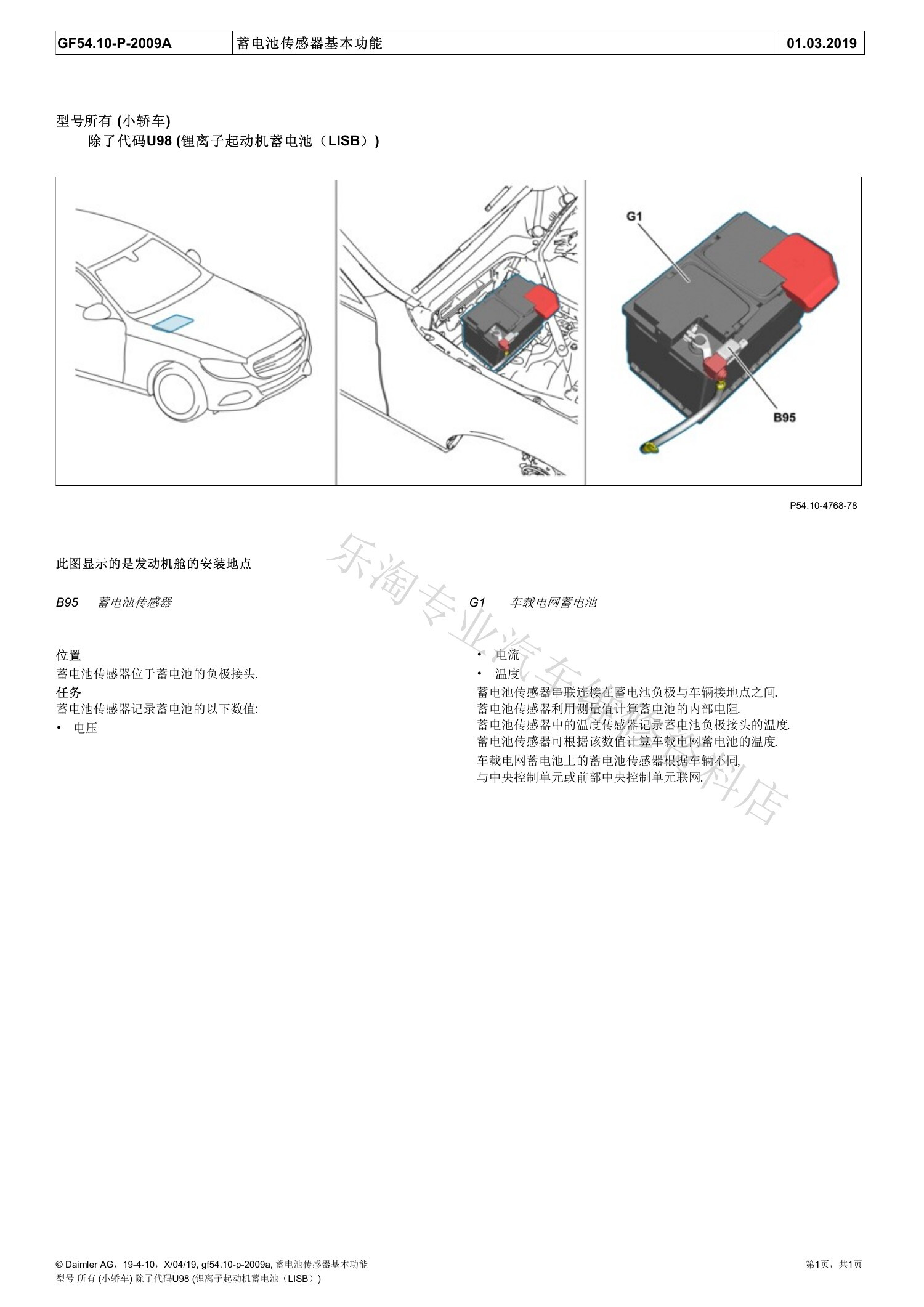

四、2供电 蓄电池传感器基本功能

以下页面对应“2供电 蓄电池传感器基本功能”，请结合页内适用车型、生产日期和装备代码阅读。

五、2供电 车载电器系统电源-功能

以下页面对应“2供电 车载电器系统电源-功能”，请结合页内适用车型、生产日期和装备代码阅读。
