2024+ 特斯拉 Model 3 螺钉式手机托盘更换：两级扭矩与固件重装

2024 年及以后款 Model 3 有卡子固定型和螺钉固定型手机托盘。本篇仅处理螺钉固定型，其原厂程序写明适用于 2024 年 3 月 3 日当天或之后制造的车辆。先按 VIN、制造日期和实车两颗固定螺钉核对，不把卡子固定型的拆装方式套用。

适用范围与访问

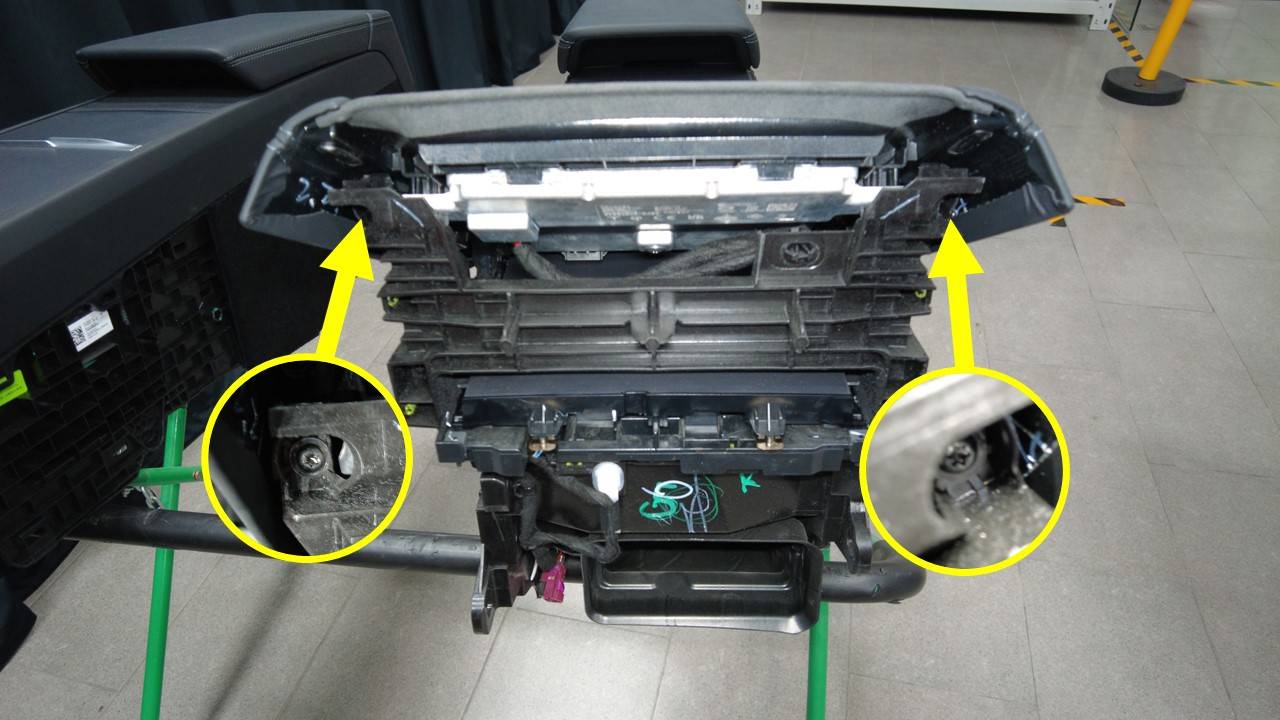

主程序校正代码 1519011222、FRT 0.42；原厂注明该工时含关联程序工作，除非明确要求不叠加代码。按中控台总成关联程序向上倾斜后部、向车后拉动，以获得手机托盘访问空间。这里只引用关联程序描述的访问动作；中控台完整拆装、安全步骤和车型配置按该关联程序执行。

本篇的制造日期界线与中控台滑门总成主程序措辞略有差异：手机托盘主程序明确写“3 月 3 日当天或之后”为螺钉式，滑门总成程序只写“3 月 3 日之后”。遇到边界日车辆应以 VIN、实车固定形式和当前 Tesla 资料核对，不能仅凭滑门程序的“之后”推断。

拆卸托盘与无线充电器

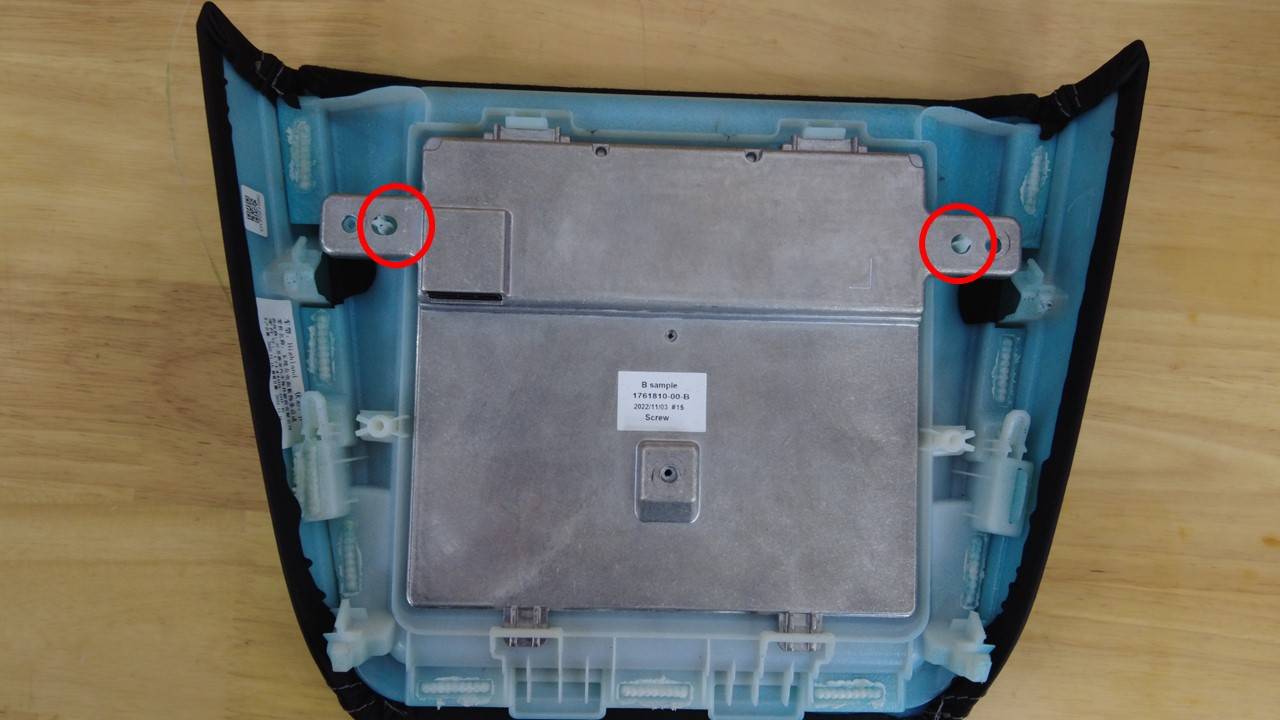

1. 卸下手机托盘固定到中控台的 2 颗 T20 螺钉，断开电气连接器。
2. 依托盘斜角从下方向上轻抬，释放与中控台配合的 2 个卡子、2 个螺钉垫片和 6 个导片，取出托盘。

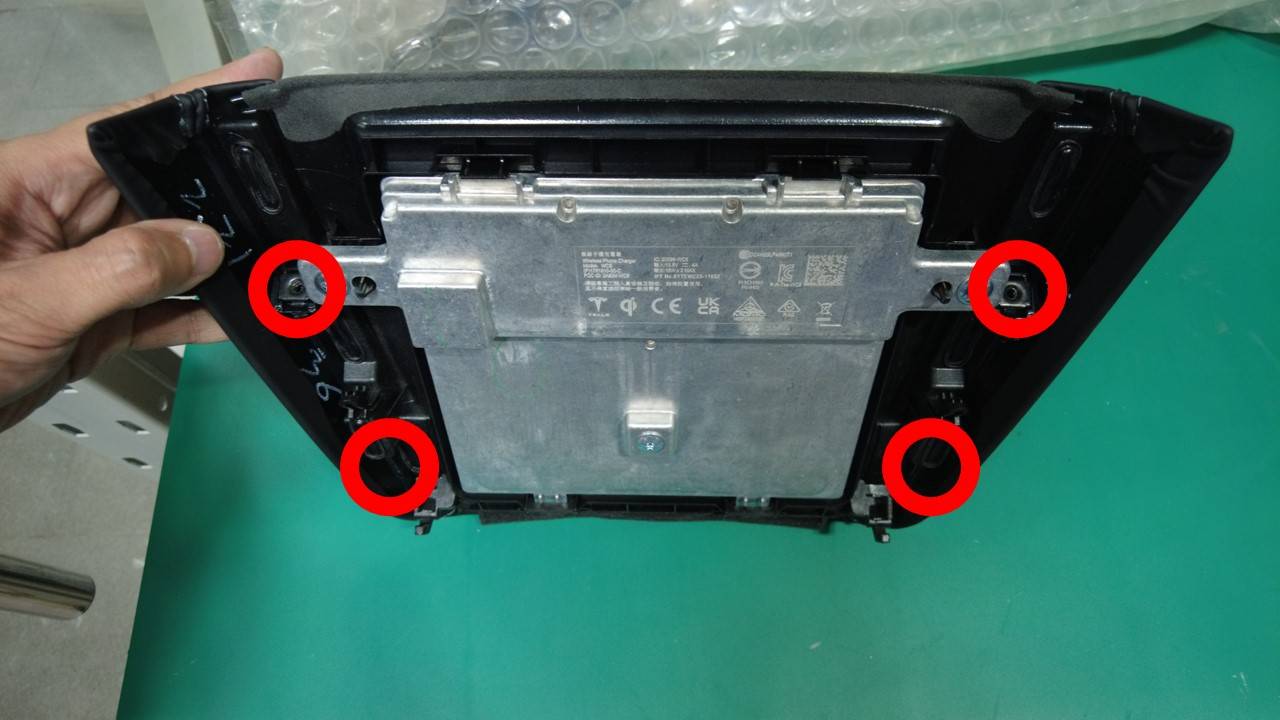

3. 拆下感应式充电器固定到托盘的 3 颗 T20 螺钉；释放其 2 个锁片、2 个定位销和 2 个卡子，将充电器向上倾斜并滑离托盘。

复装：两组螺钉分开控扭

将充电器定位销滑入托盘，完全扣合上方锁片以及其余卡子，三颗充电器到托盘螺钉以 1 N·m 紧固。按托盘斜角从下方向上内推，确认六个导片、两卡子和两垫片到位；连接电气插头，两颗托盘到中控台螺钉以 1.2 N·m 紧固。原厂扭矩表将两组螺钉均标为可重复使用。两种扭矩不可互换。

按中控台关联程序完成复装后，主程序另要求重新安装车辆固件，并直接引用“软件重新安装 - 触摸屏”程序；这一步不可仅凭手机无线充电功能正常而省略。固件操作及其前置条件应按 Tesla 当前对应程序执行。完工后再检查托盘贴合、感应充电和相关提示。

原厂资料及关联程序

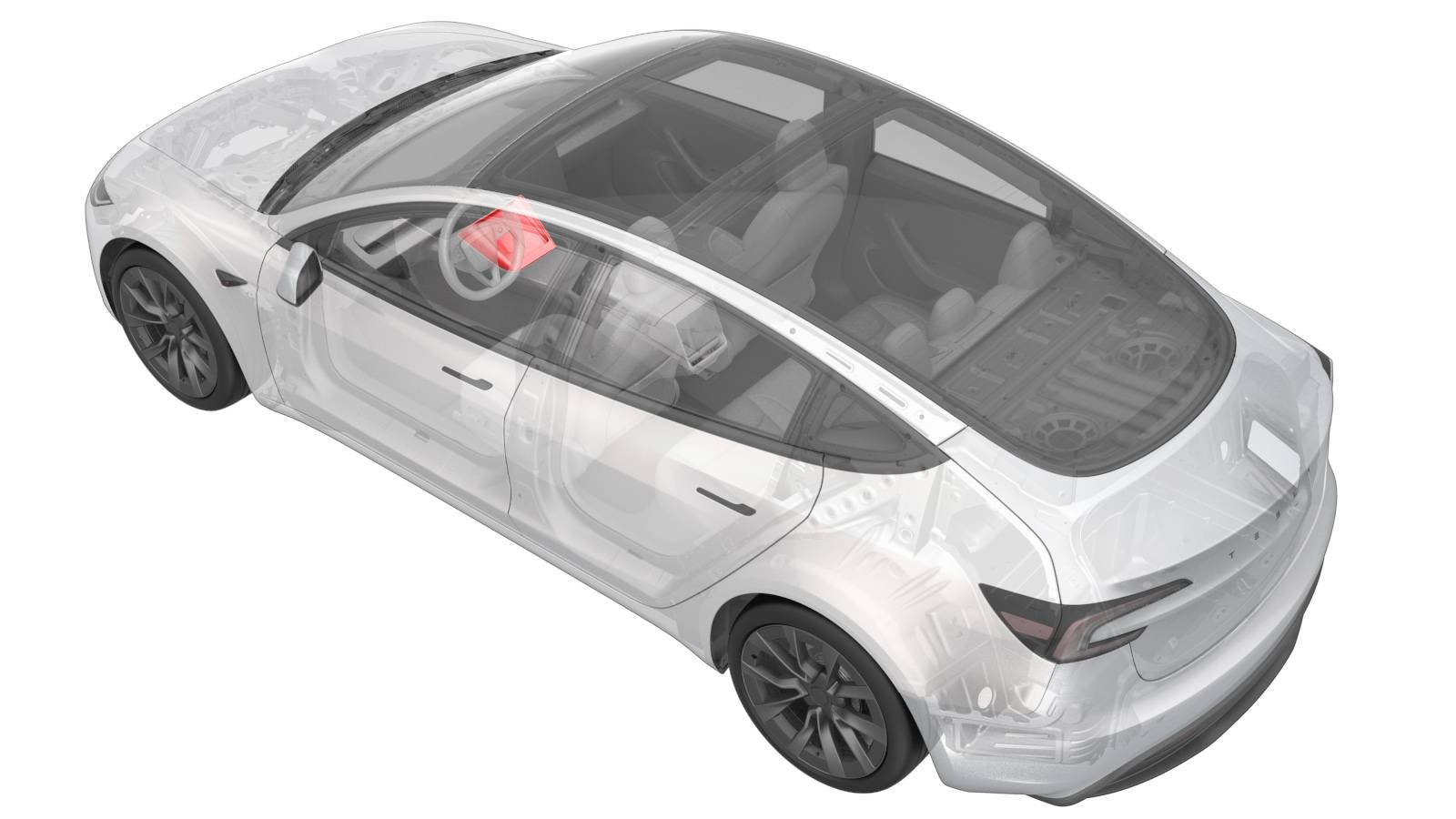

适用车型：2024年及以后款 Model 3。

本文维修位置：螺钉式手机托盘。

中文原厂程序：《电话托盘（螺丝固定式） - 中控台 ((拆卸和更换))》

英文原厂程序：Phone Dock (Screw) - Center Console (Remove and Replace)

原厂资料编号（GUID）：GUID-AC61C4DF-137A-4355-B025-0BCB377696D0
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026-09-24。

相关操作分别查以下程序：

• 《中控台总成（拆卸和更换）》（英文原文）：这份资料在托盘访问和复装两处引用；完整中控台操作按所链接资料，不由本篇片段代替。
• 《软件重新安装 - 触摸屏》（英文原文）：这份资料在机械复装后直接要求；固件重装的工具、前提和执行细节以所链接资料为准。

配图出自螺钉固定型托盘的原厂页面；固件重装需按上方所列资料执行。

正文操作图片来源：Tesla原厂维修资料；封面为基于原厂资料制作的教学封面。
