奔驰Actros 963倒车摄像机加装：车尾安装、线束引入与显示测试

倒车摄像机加装需要把驾驶室内显示系统与车尾摄像头连接，线束长度、底盘运动余量和防水固定是重点。

摄像画面只能辅助观察，不能替代驾驶员对车辆周围环境的直接确认。

一、确认配置并拆开驾驶室饰件

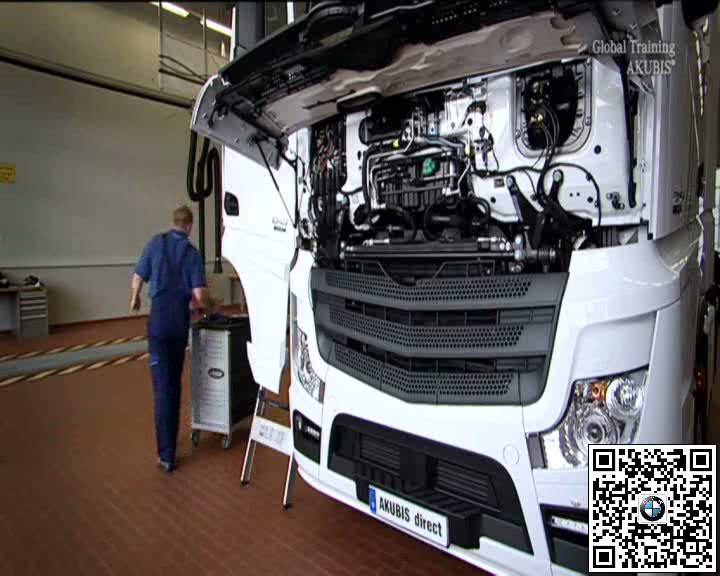

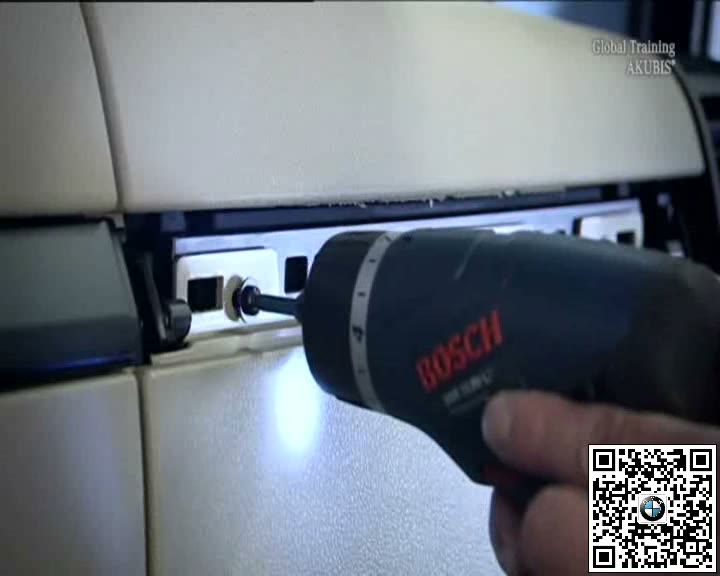

核对摄像头、线束和显示系统适用性，关闭电源后拆开电气中心及显示主机周边必要饰件。

二、完成驾驶室内电气连接

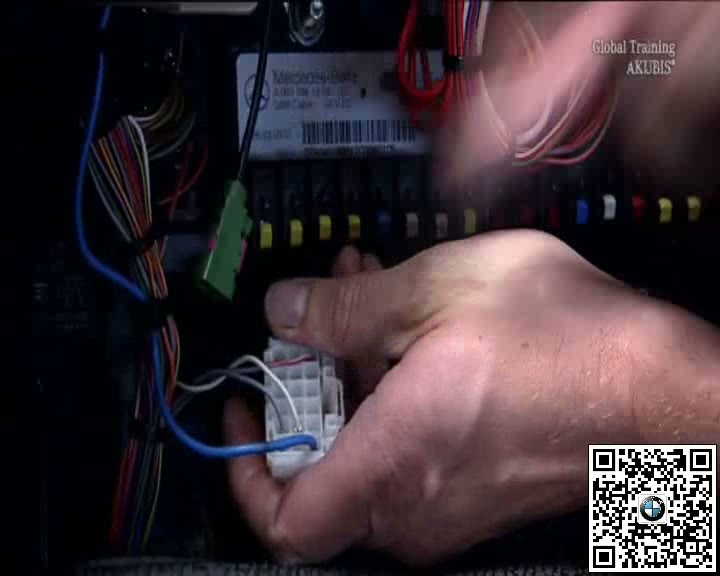

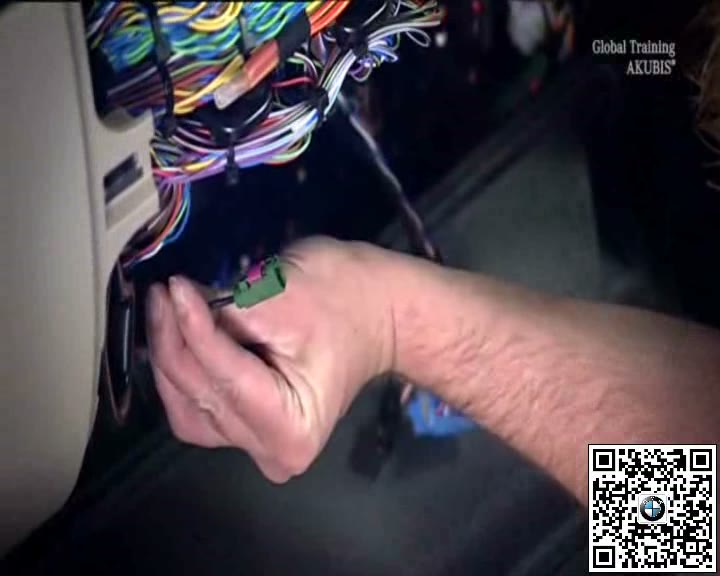

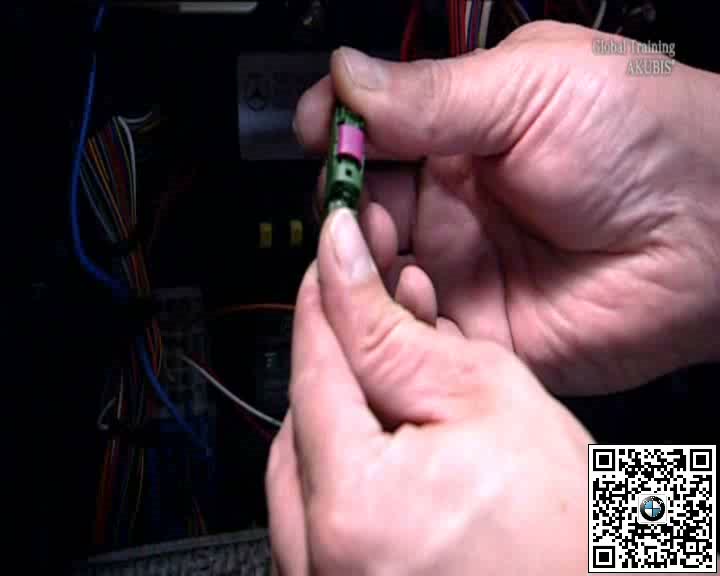

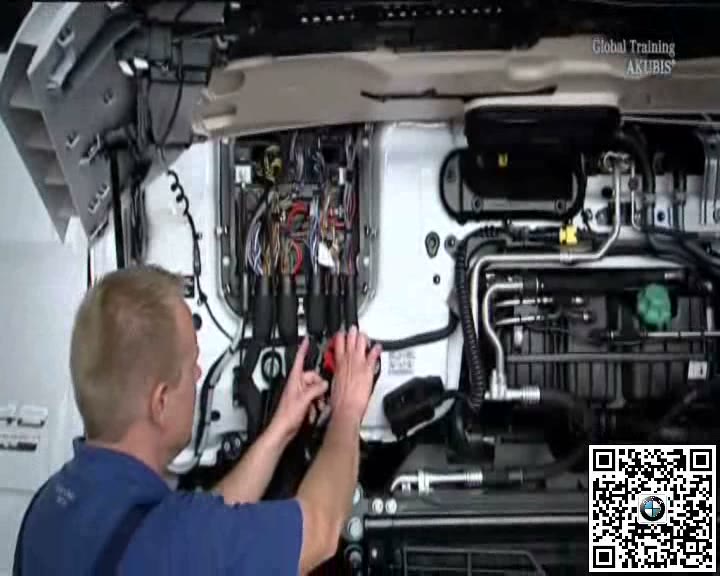

按规定针脚连接供电、倒挡信号和视频线路，恢复插头锁止，并将线束引向驾驶室外规定出口。

三、沿底盘布线并安装摄像头

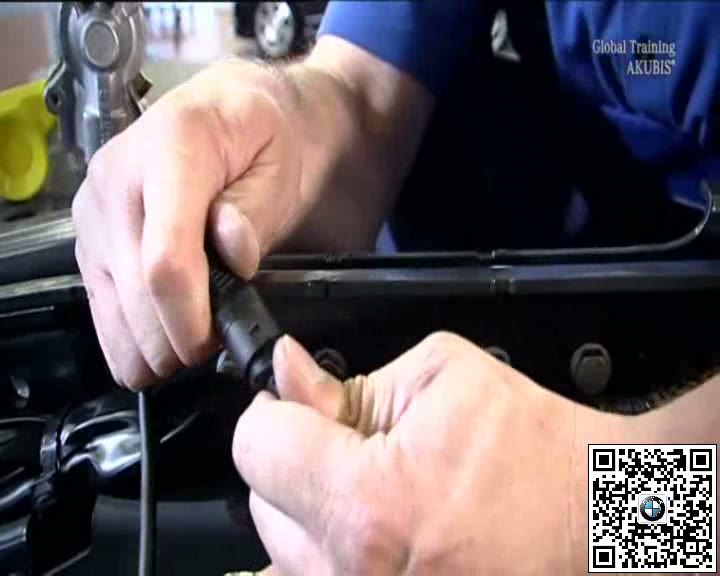

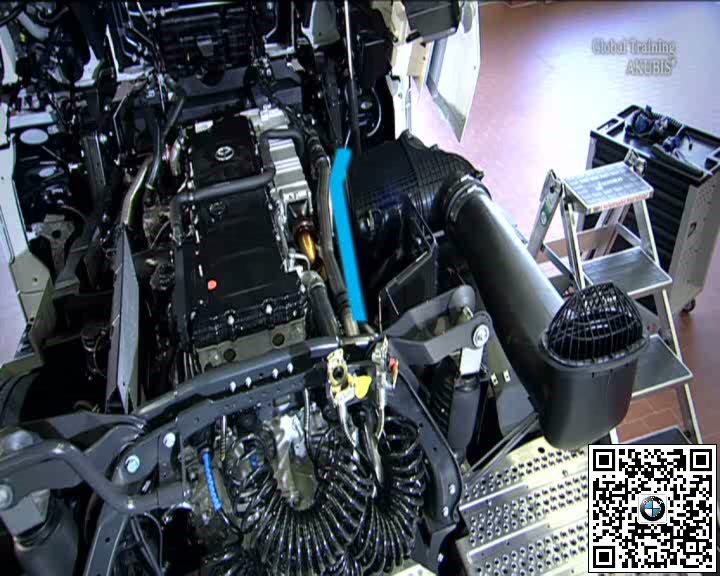

沿原车线束走向固定电缆，预留驾驶室翻转和底盘运动余量。在车尾规定位置安装摄像头并做好密封。

四、启用显示并检查倒车画面

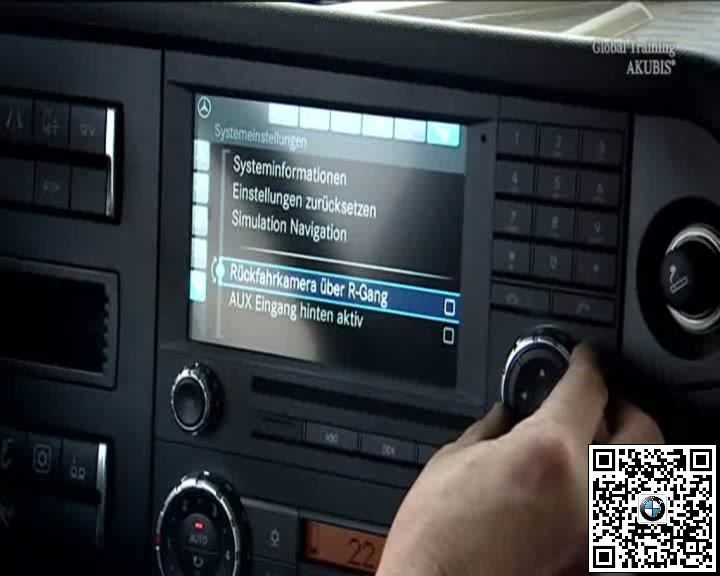

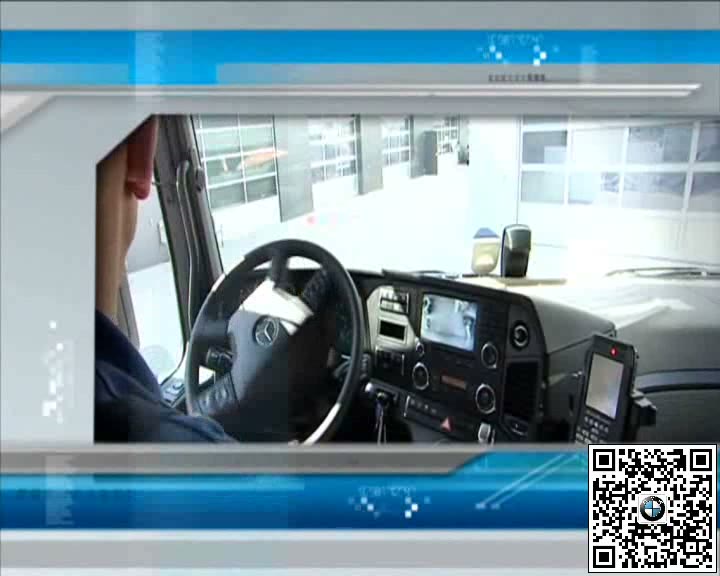

恢复电源及饰件，按需要完成诊断启用。挂入倒挡检查图像方向、清晰度、视野和切换功能。

五、完工检查要点

• 摄像头和显示系统配置匹配。
• 插头针脚与倒挡信号连接正确。
• 底盘线束固定及运动余量合适。
• 倒车画面方向和视野正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
