本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI54.65-P-062983，版本2 |
|---|---|
| 功能组 | 54.65 驻车辅助 |
| 日期 | 2018-12-14 |
| 适用范围 | 型号 253，带选装装备代码 218（倒车摄像头） |
一、故障现象与投诉条件
倒车摄像头在自动翻开很短时间后收起。
二、原通告列出的可能原因
后摄像头盖马达 (M35 / 2) 的针脚 1 和 2 可能松动（导线已从触点插口上松开）。
障，涉及 0.13mm² 的导线（低剖面）。
三、检查与补救步骤
用尾纤（带电缆尾的触点插口）维修。
四、控制单元与故障代码
障文本
B84/3 - 倒车摄像机 (RFK)
(RVC222)
障。 _
五、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 000 540 18 03 MCP 1.2 2 尾纤 X
A 000 982 95 10 线路连接器 2 X
W00058930370 0 剥线钳 1 用于为横截面为 0.13mm² 的细芯导线
剥皮。剥线长度可调节。
附件
文件 描述
image-
641ffb7e423649d61201165055b13e545b0eeb26cc43e405f70a874749beadf9-
倒车摄像头插头
操作号与损坏代码
容 时间 损坏代码 提示
54-9201 电器连接器，用于......更换 ZM 590A7 74 K/Z*行李箱盖/掀开式尾门摄像头盖驱
WIS参考
AR00.19-P-0100-12A 用轴向焊接连接器修复导线
横断面为 0.13mm² 的线束
补救
AR00.19-P-0100-08A 维修线束后保护维修部位 补救

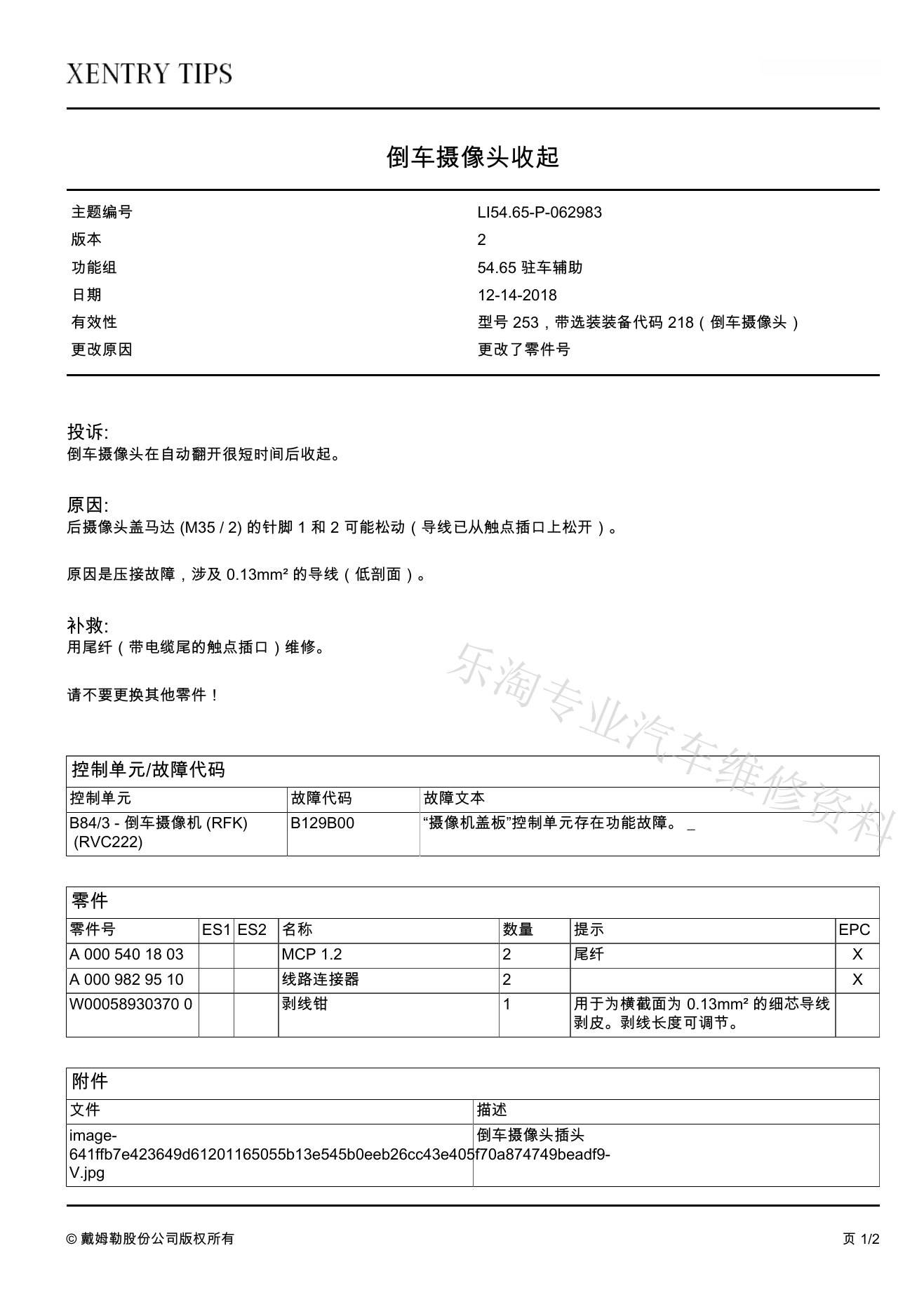

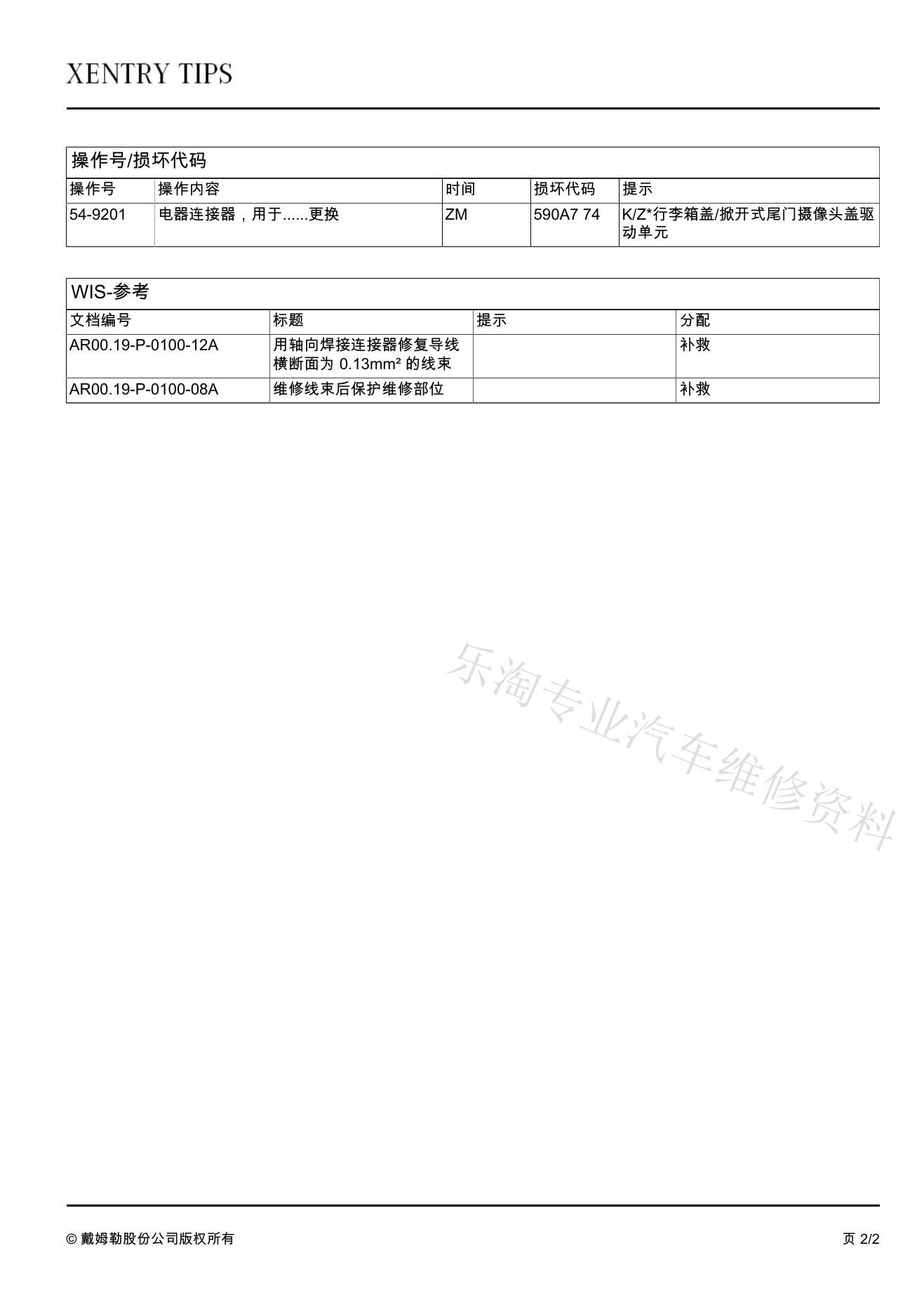

6、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
7、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
