奔驰R172车门饰板拆装：把手盖板、隐藏固定与线束拉索

R172车门饰板集成门锁拉手、车窗开关、照明和扬声器等部件，固定点分布在把手装饰和门板下缘等位置。隐藏固定未全部拆除时强行拉动会损伤饰板骨架。

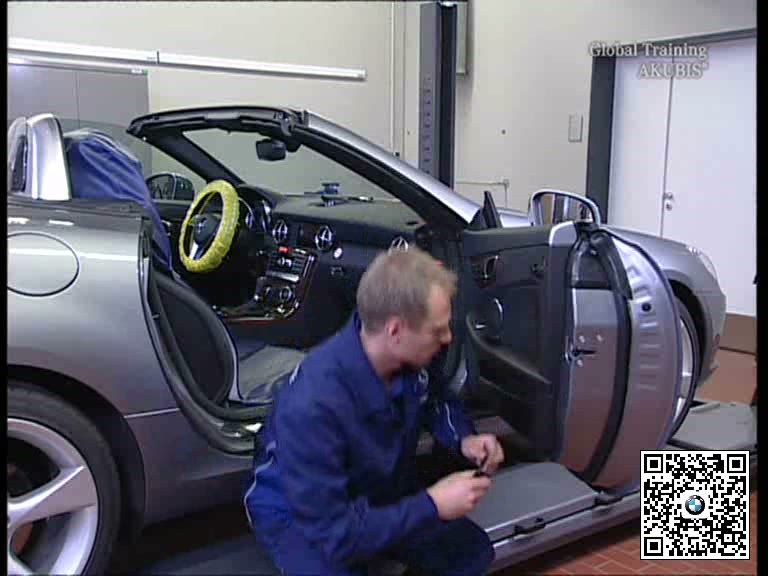

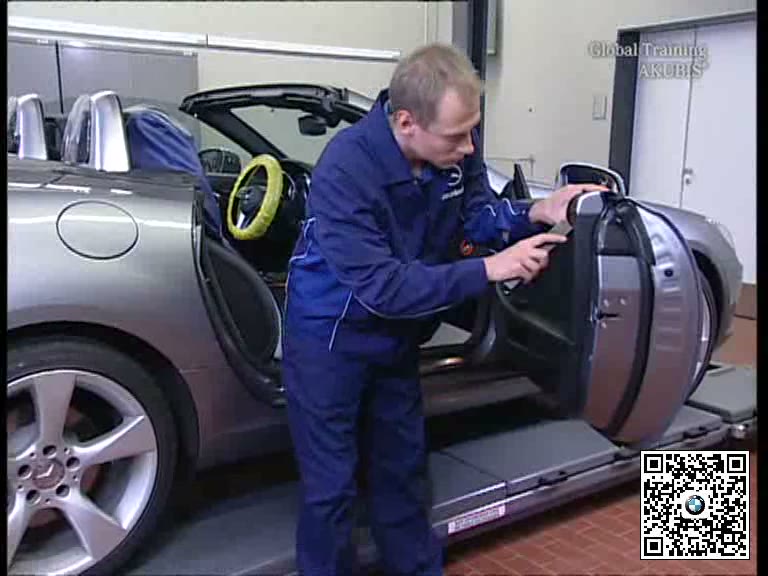

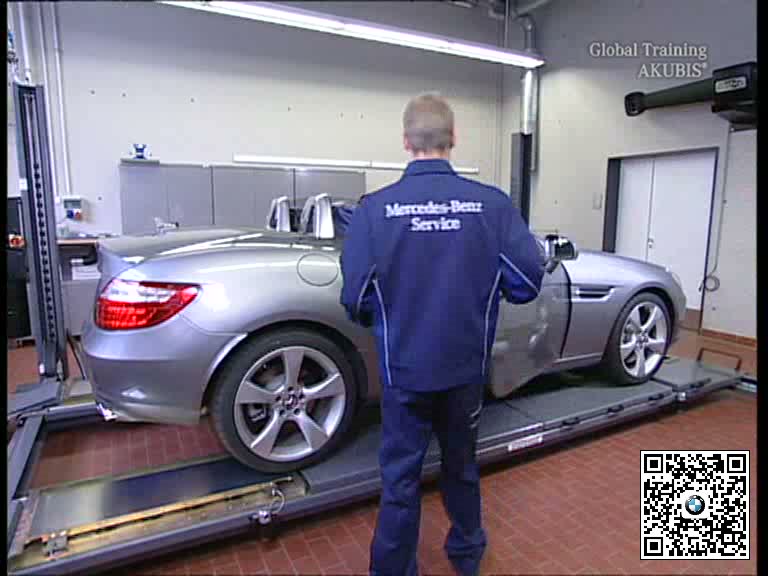

作业前应关闭点火开关，并保护车门漆面、门槛和饰板表面。高亮装饰件只使用适用的塑料拆卸工具。

一、释放内拉手和上部装饰件

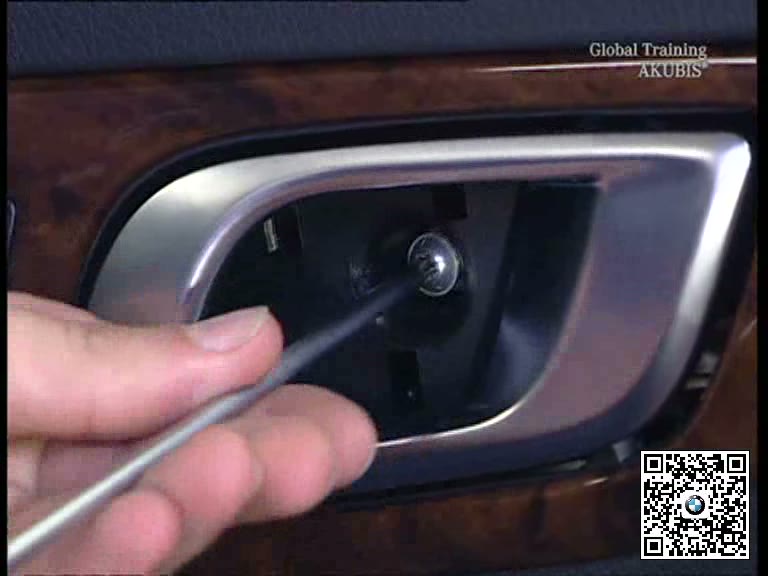

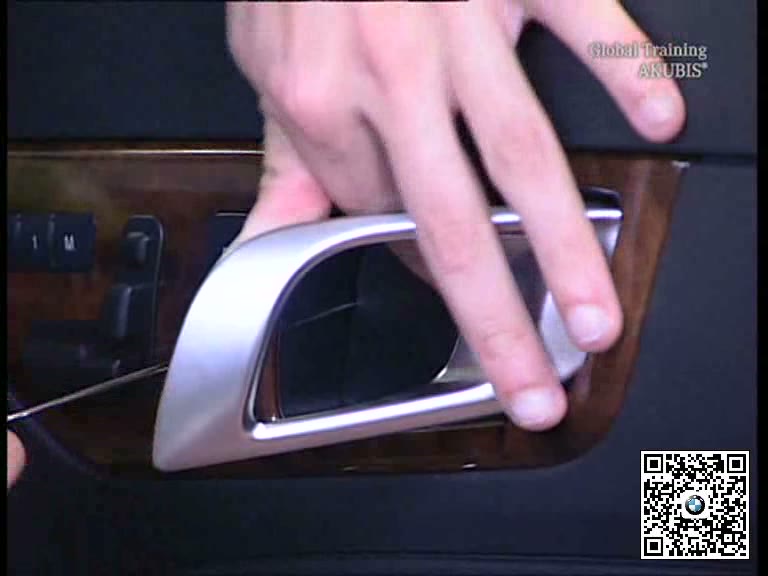

从规定位置松开内拉手装饰框、把手覆盖及上部小饰件，沿卡扣方向均匀用力。检查覆盖下方的固定点，避免漏拆。

二、拆除隐藏固定并松开门板卡扣

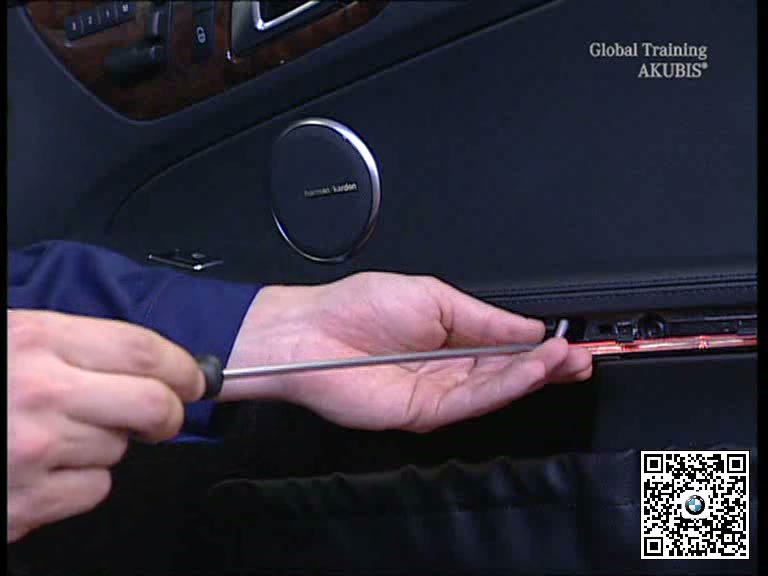

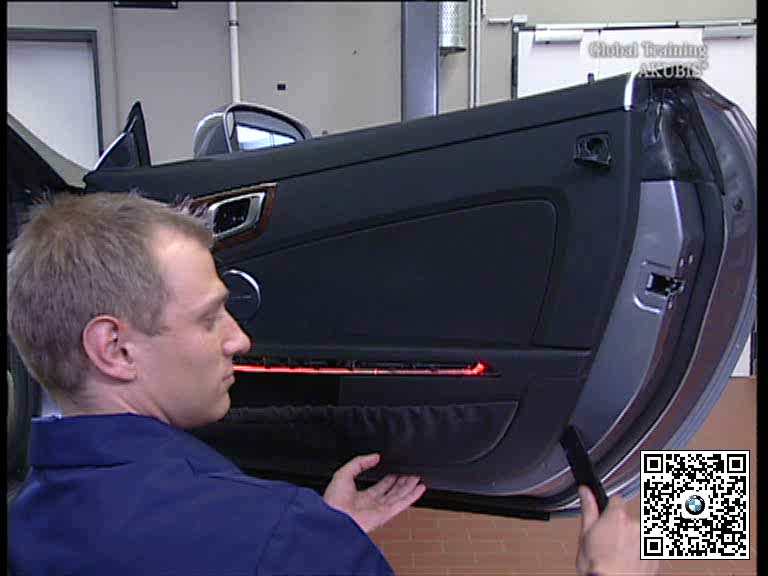

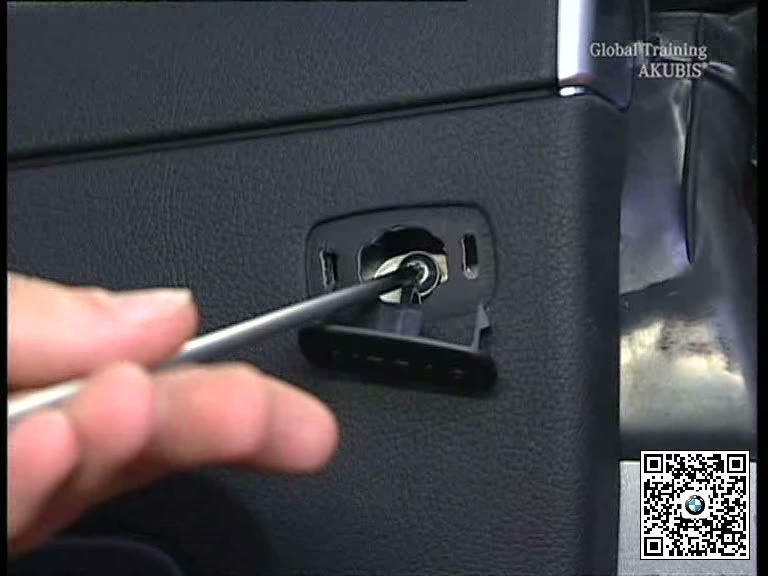

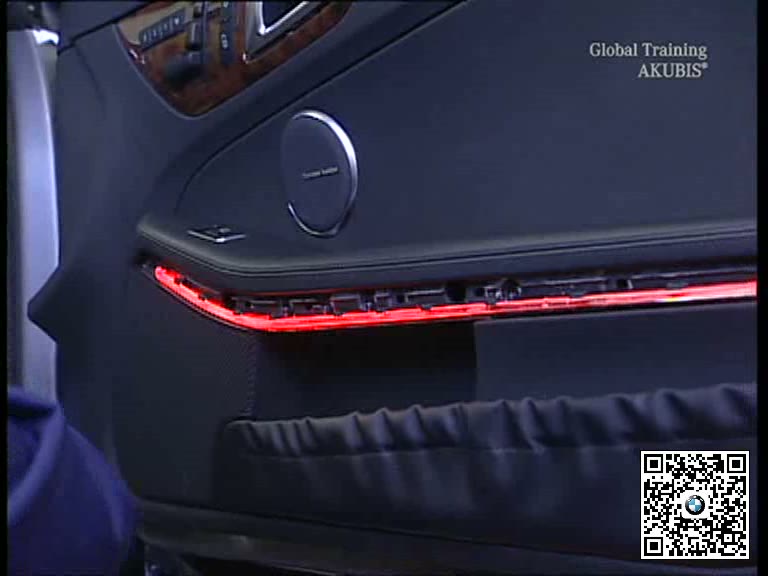

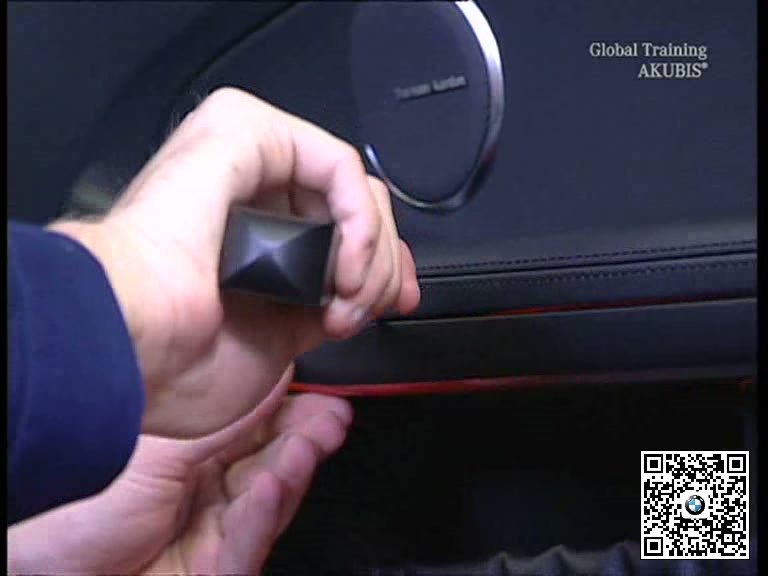

拆下把手、储物区和门板下缘的固定件，再从门板边缘逐个释放周边卡扣。不能只在一个位置大幅弯折饰板。

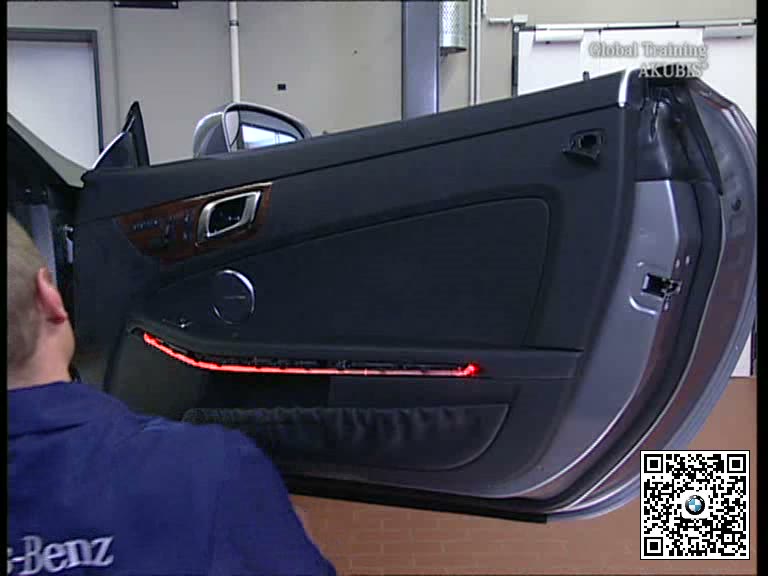

三、抬离门板并断开内部连接

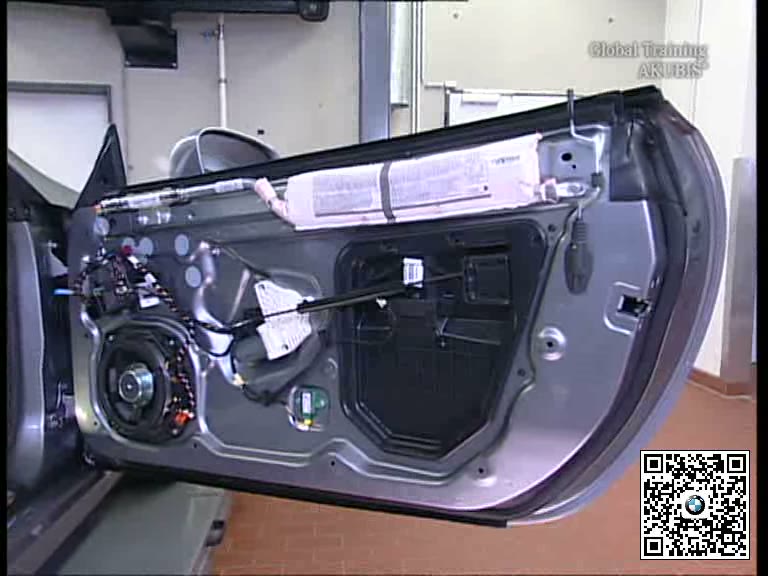

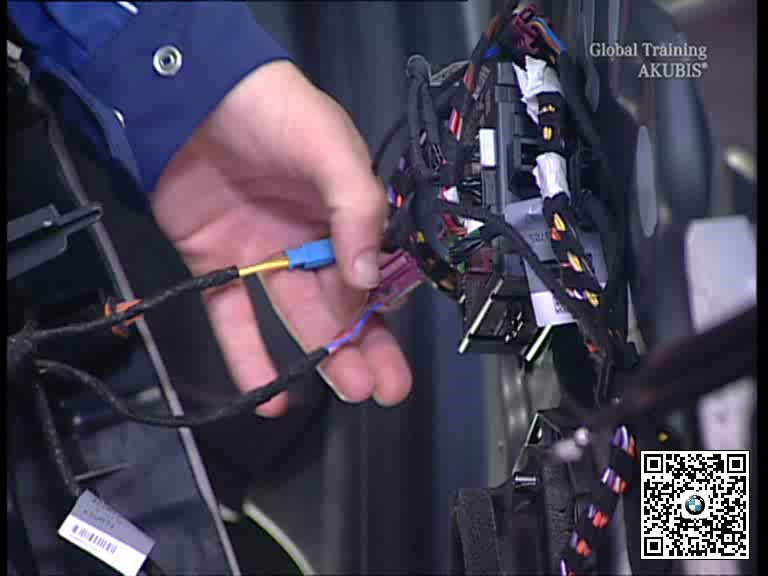

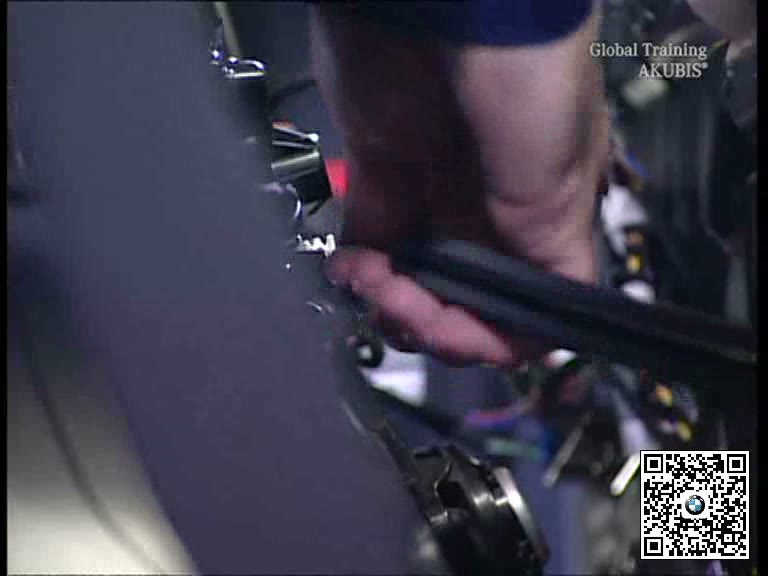

门板松开后向上抬离窗台，由手托住总成，解开门锁拉索及车窗开关、照明和扬声器插头，记录线束走向。

四、检查卡扣并复查车门功能

更换损坏卡扣，确认拉索和线束没有夹压。先将门板准确挂入窗台再压紧周边，装复后检查门锁、车窗、照明和扬声器。

五、完工检查要点

• 内拉手及把手覆盖已按顺序释放。
• 隐藏固定件已全部拆除。
• 门锁拉索和电气插头已正确锁止。
• 门锁、车窗和门板电器功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
