奔驰Actros 930日间行车灯加装：灯体定位、线束布置与功能检查

日间行车灯加装同时涉及保险杠加工和车辆电气系统，施工前应核对套件与具体车型。

线束必须避开热源、运动部件和锐边，新增电路应使用规定保险和连接位置。

一、核对套件并标记灯体位置

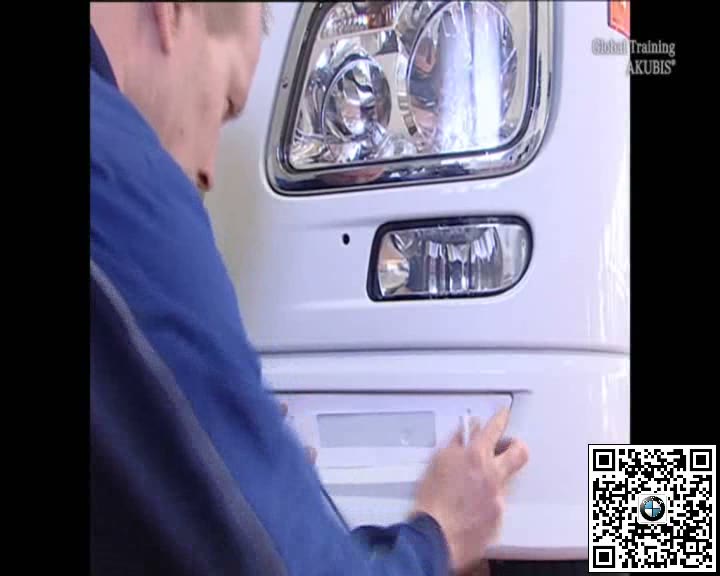

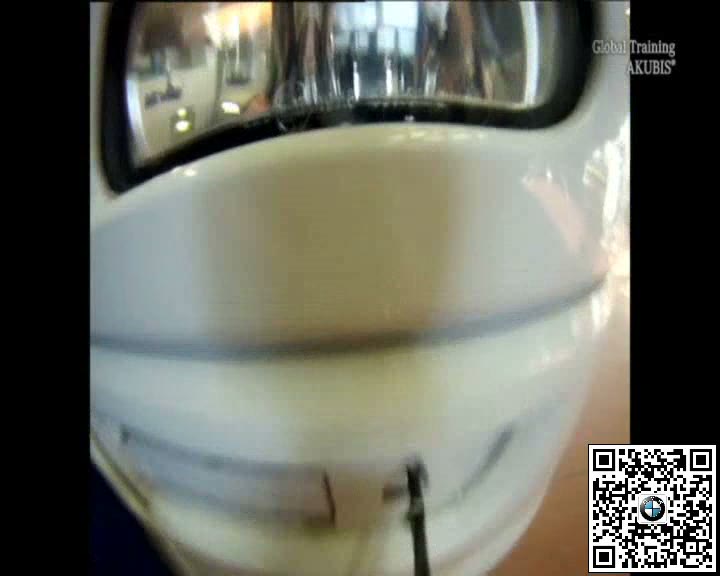

检查灯体、支架、线束、继电器和固定件，按模板在前保险杠左右对称标记开口及安装孔。

二、加工保险杠并安装灯体

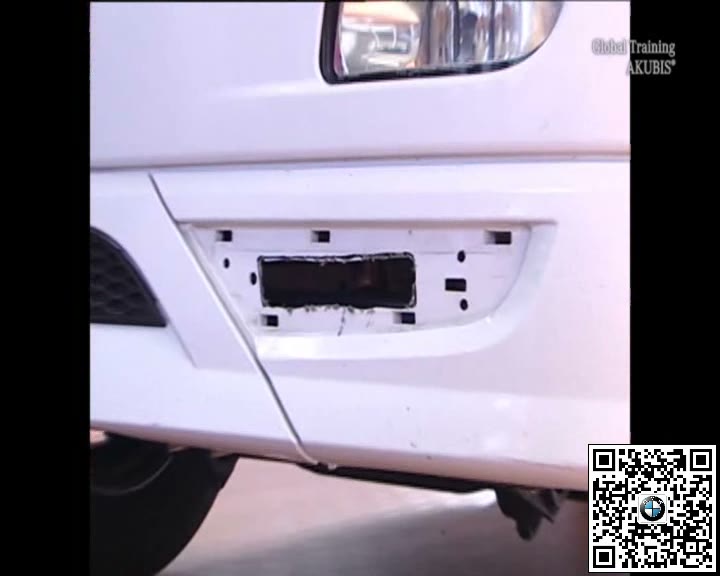

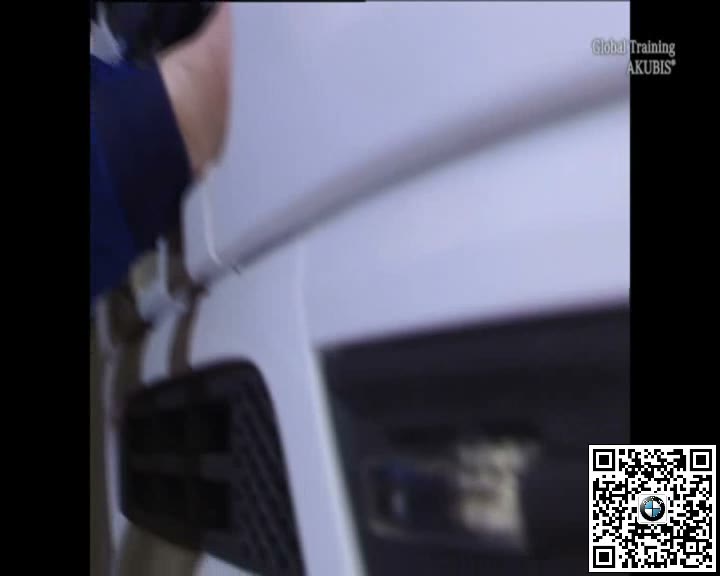

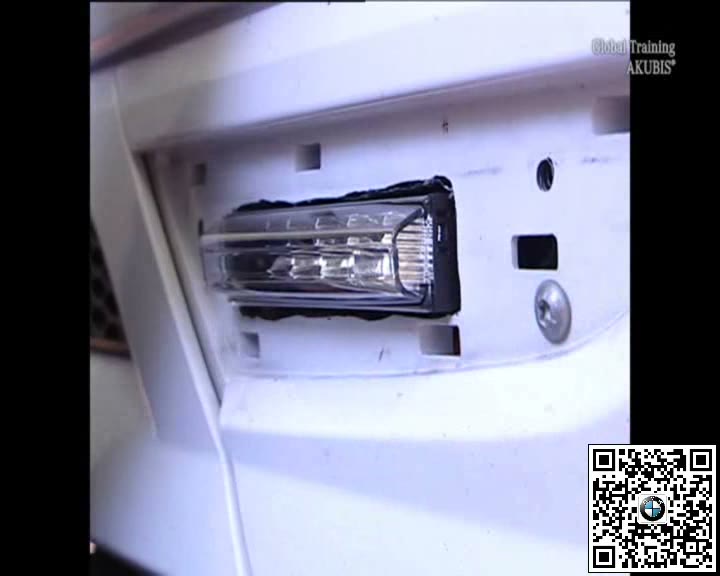

保护相邻漆面，按标记加工开口并修整边缘。安装支架和灯体，检查左右高度、方向和固定。

三、布置线束并连接电源控制

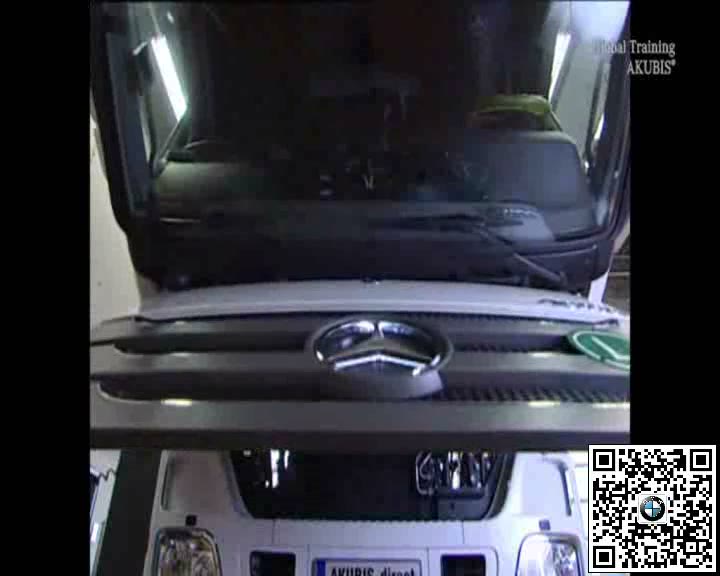

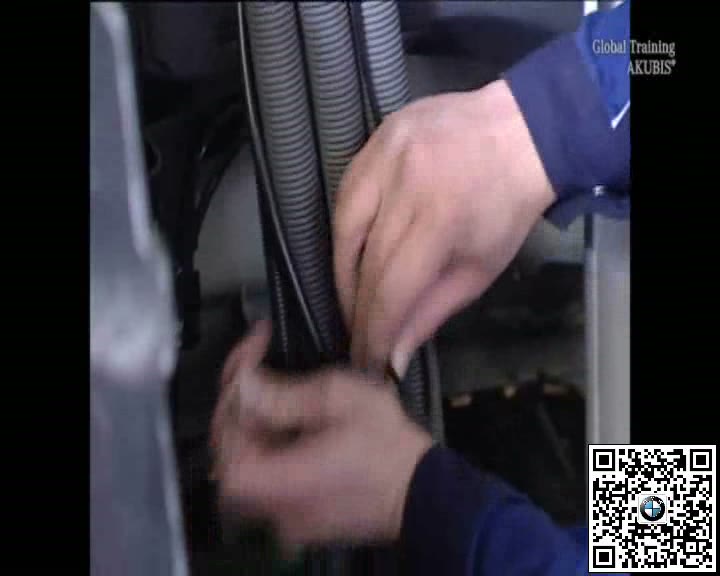

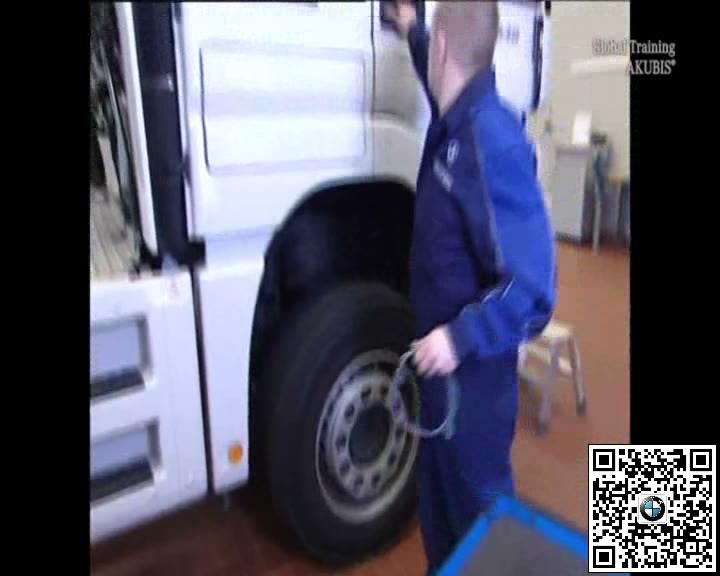

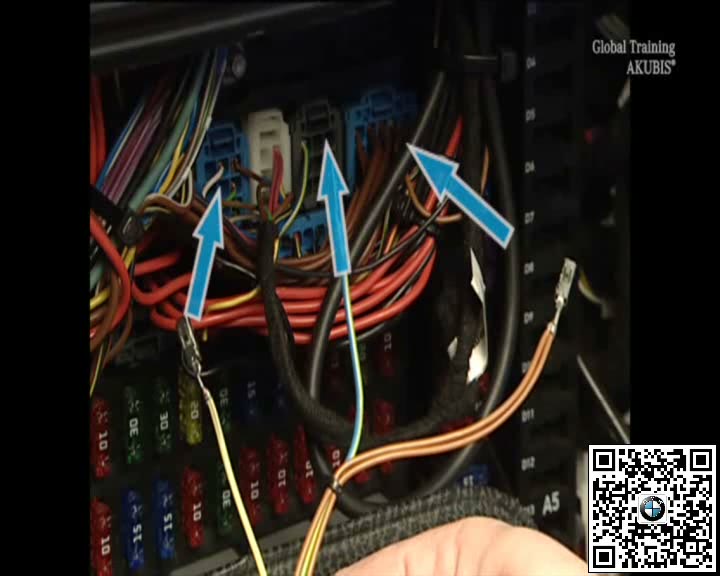

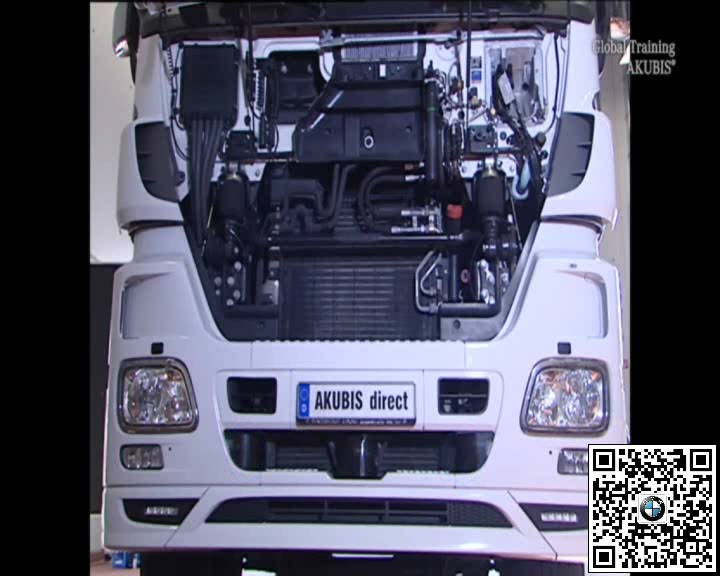

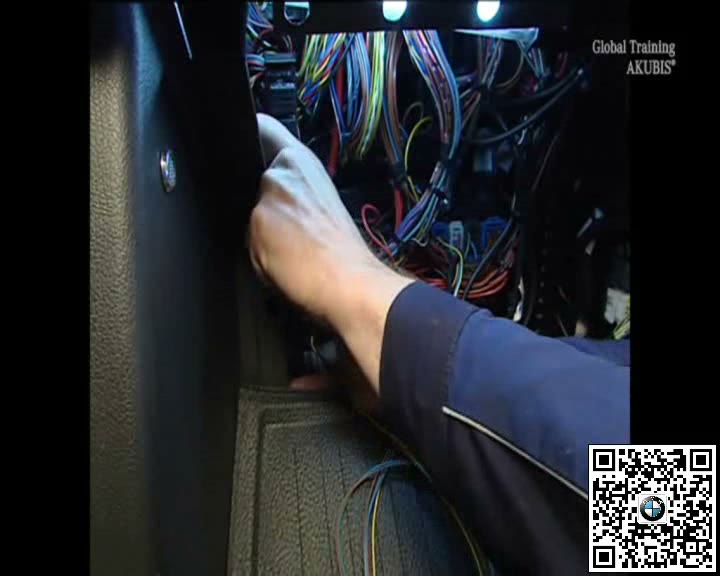

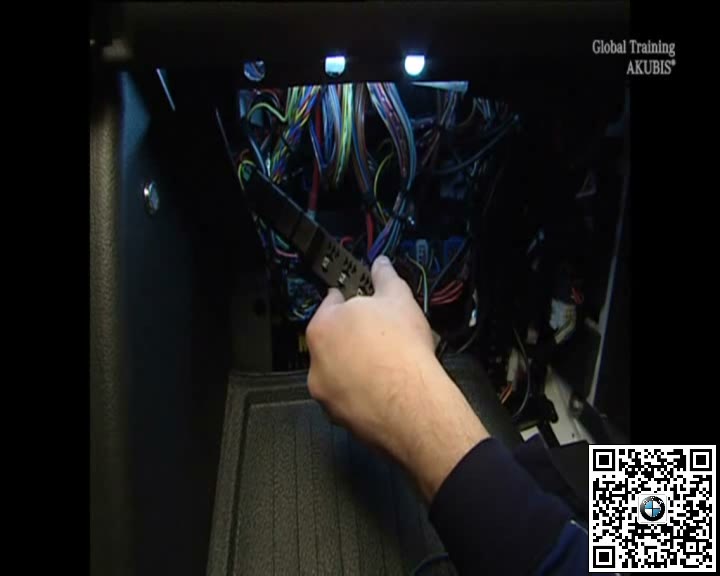

翻转并锁止驾驶室，沿原车线束路径布置新增线束，穿过规定密封位置并连接保险、继电器和控制信号。

四、恢复车辆并检查灯光逻辑

固定全部线束并复位驾驶室，接通电源检查日间行车灯点亮、熄灭及与近光灯的切换逻辑。

五、完工检查要点

• 加装套件与车型匹配。
• 灯体位置左右对称且固定可靠。
• 线束有保险保护并远离热源锐边。
• 灯光切换逻辑正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
