奔驰在温度较低时，平视显示系统闪烁：LI54.30-P-068415

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

平视显示系统的图像可能会在低温下闪烁（见附录 A）。一旦温度升高，这种投诉就会消失。

附件

文件 描述

A.mp4 A

二、原通告列出的可能原因

。.

三、检查与补救步骤

更换平视显示系统。

四、控制单元与故障代码

障文本

A40/12 - 平视显示器 (HUD)

(HUD222)

- -

五、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

操作号与损坏代码

容 时间 损坏代码 提示

0.4Hrs 5481H 50

54-0991 编程和设码 0.3Hrs

54-1011 快速测试 0.2Hrs

WIS参考

平视显示系统 补救

AR54.30-P-6401LW 检查并设置平视显示系统 补救

GF54.30-P-9894A 平视显示系统基本功能 补救

PE54.30-P-2106FBA 平视显示系统电路图 205 补救

图

238 补救

PE54.30-P-2065DCA 平视显示系统电气系统功能

图

238 补救

PE54.30-P-2065FBA 平视显示系统电气系统功能

图

205 补救

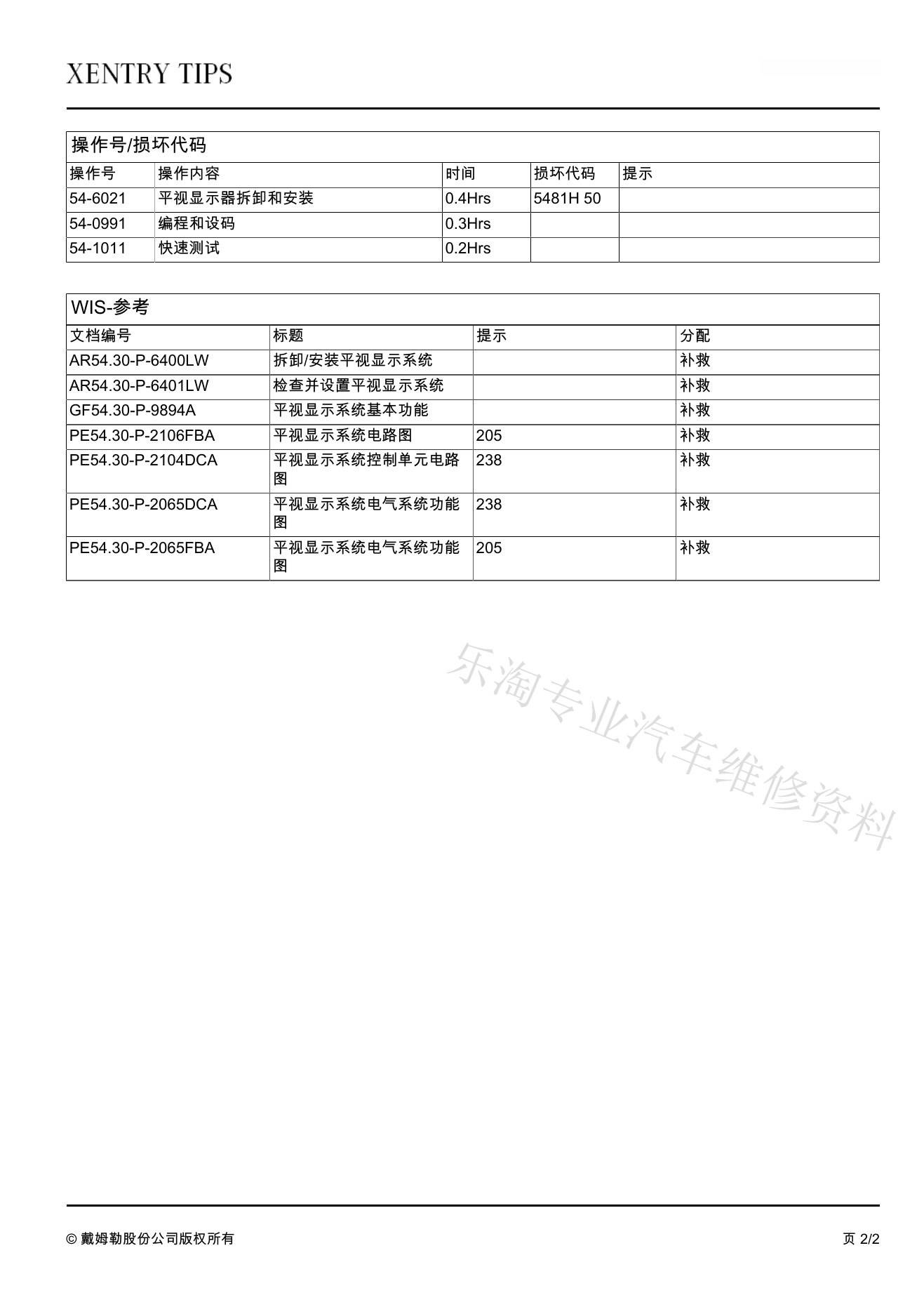

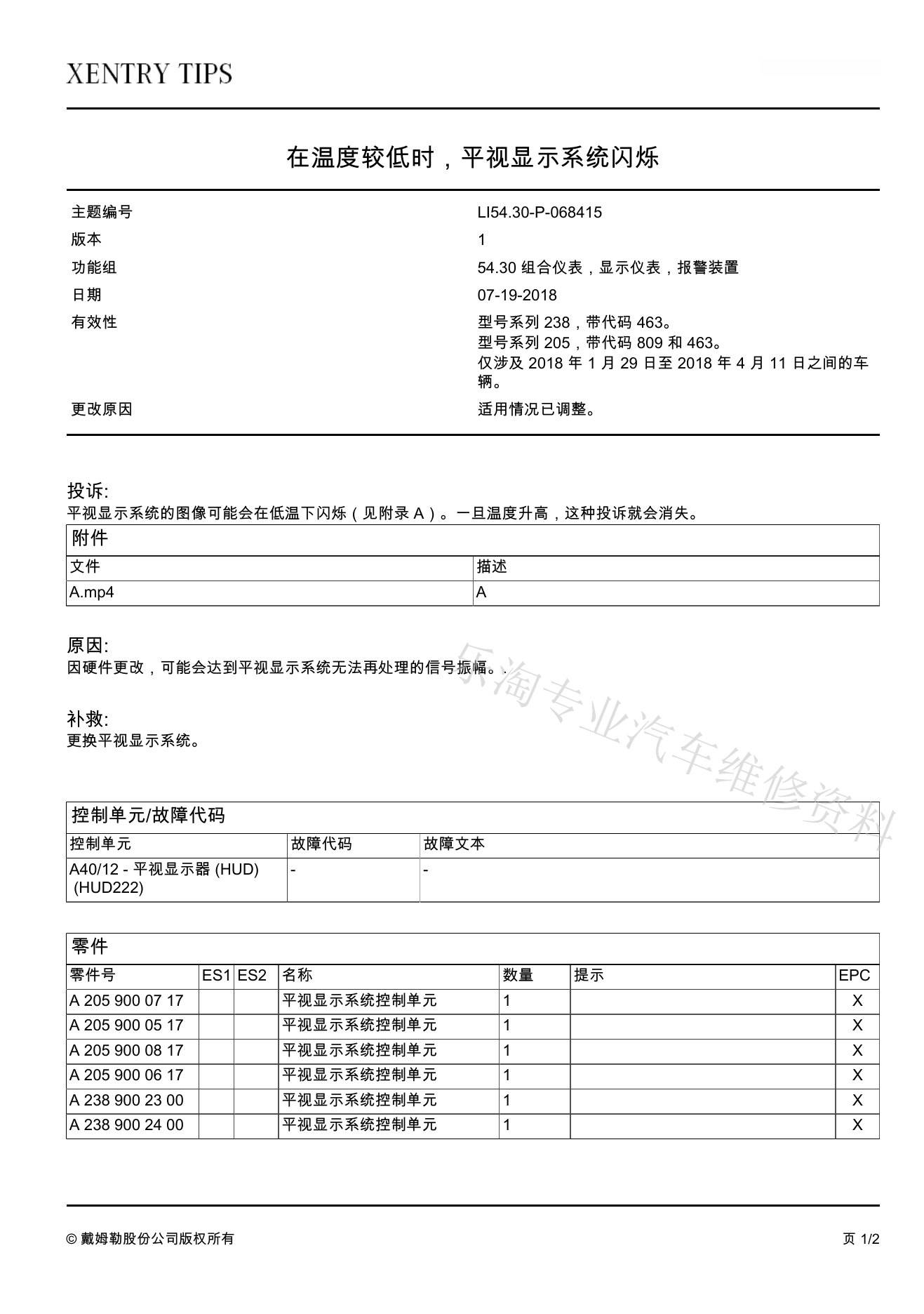

6、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
