奔驰W176前车门模块拆装：门饰板、玻璃连接、线束与模块载板

W176前车门模块将车窗升降、门锁及线束连接集中在车门内部载板上。拆卸前必须确认玻璃位置和固定状态，避免玻璃下落或线束被载板拉伤。

车门漆面、玻璃边缘和内饰表面应做好保护，拆下的卡扣与不同位置紧固件需要分类保存。

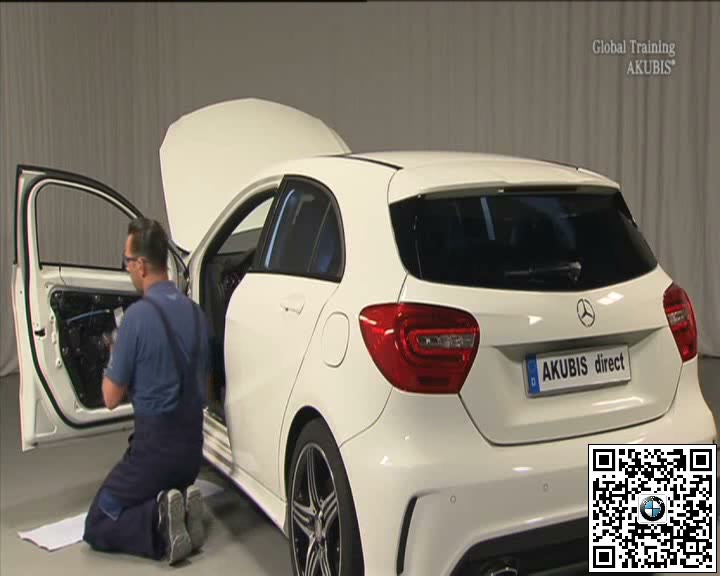

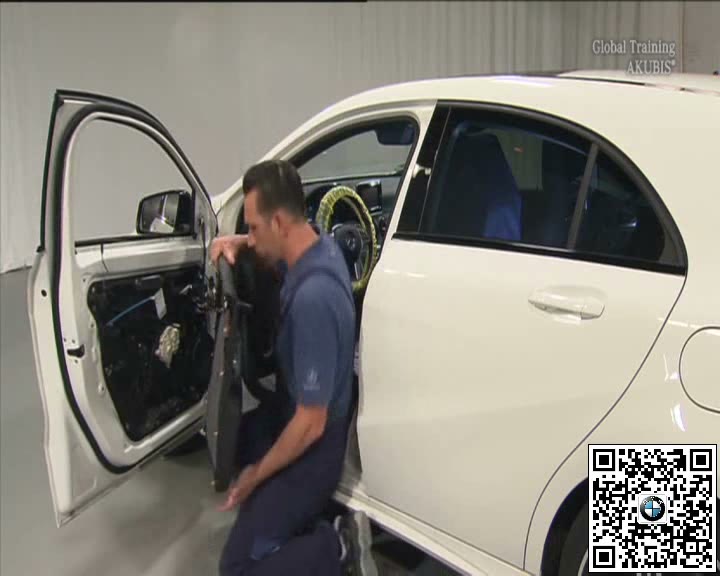

一、拆开门饰板并建立作业空间

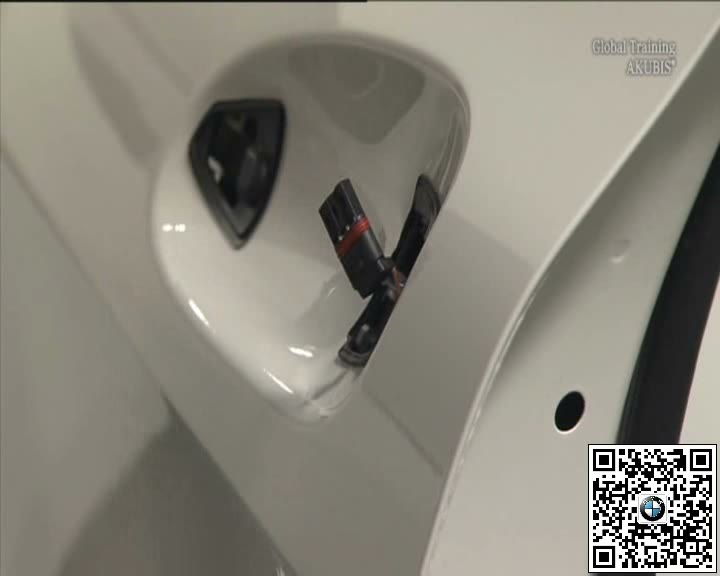

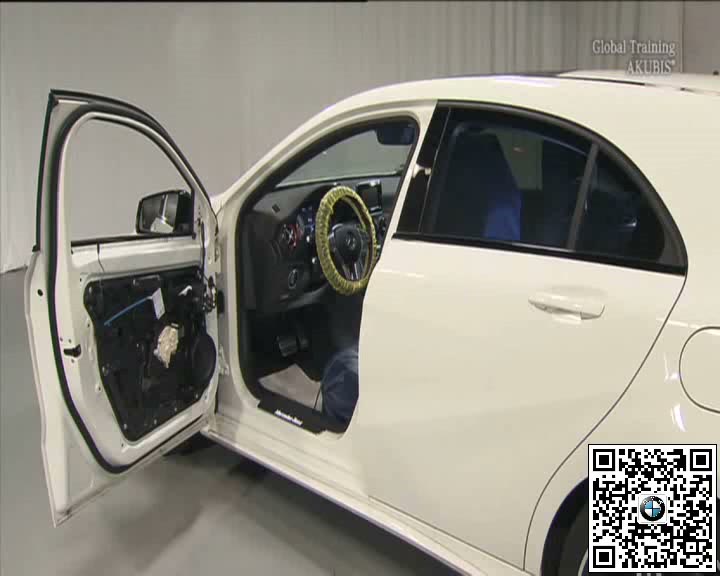

关闭点火开关，拆下前门饰板和必要内侧覆盖，逐项断开开关、扬声器、照明及门锁拉索。检查防潮层和线束在车门内的原始走向。

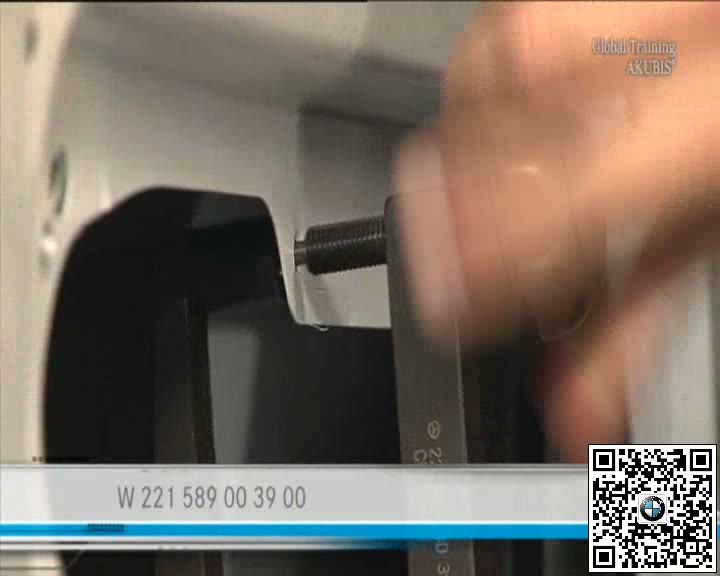

二、固定玻璃并释放模块连接

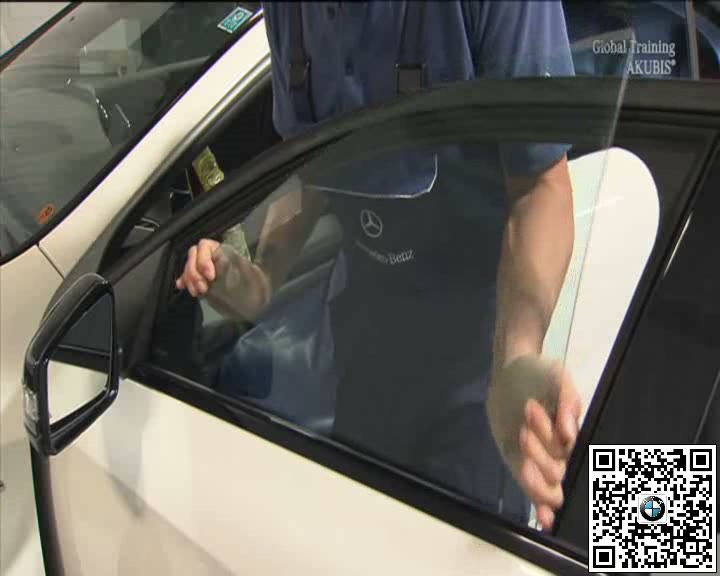

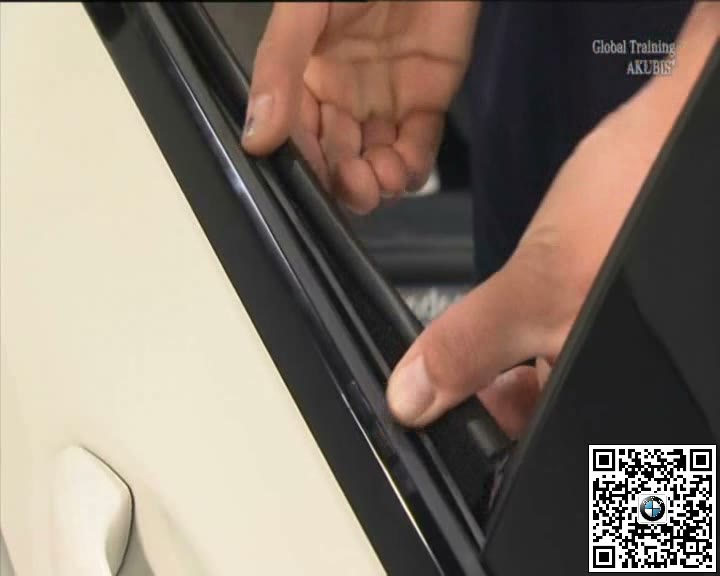

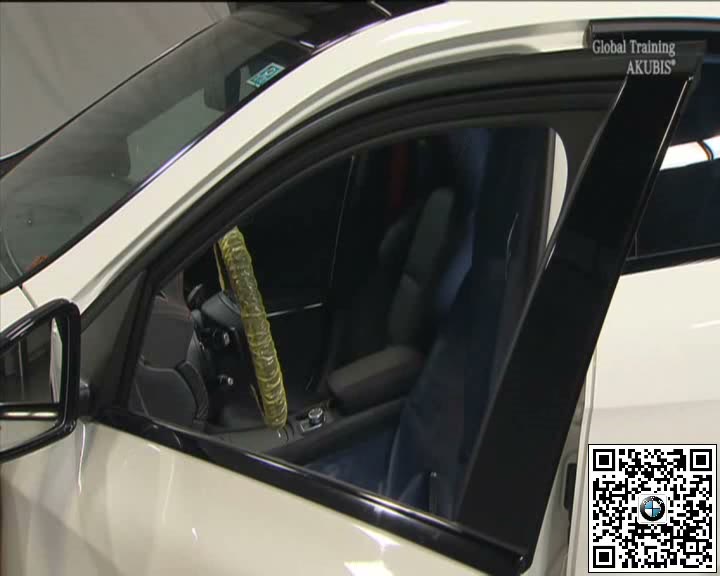

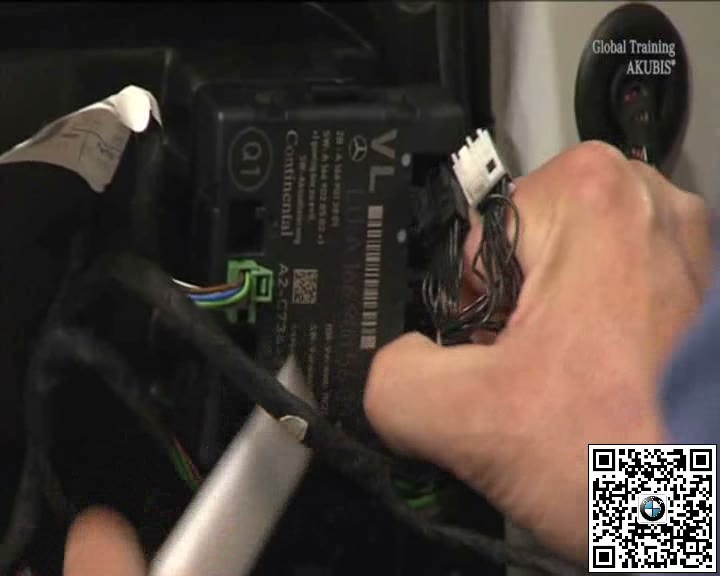

将车窗玻璃移动到能够处理固定点的位置，按规定解除玻璃与升降机构连接并可靠固定玻璃。随后断开模块插头、拉索和线束卡扣。

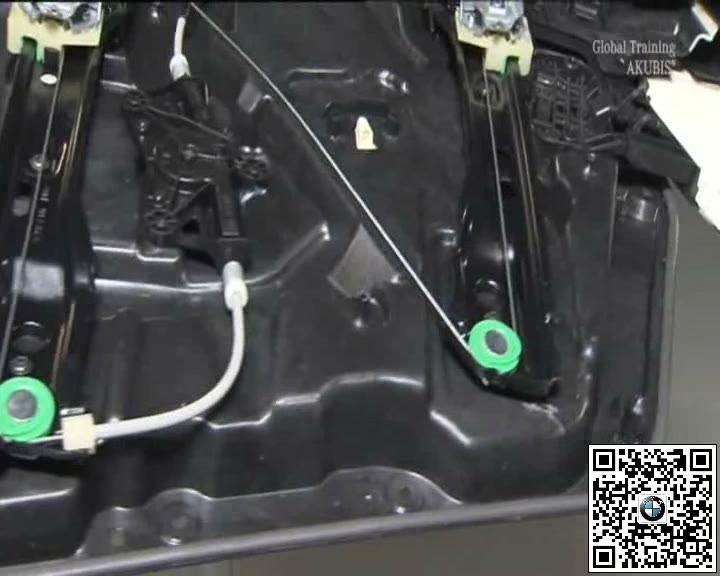

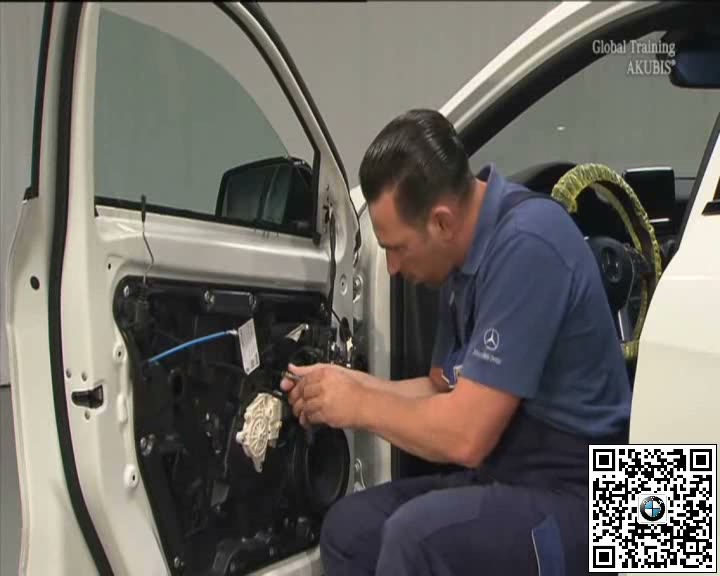

三、分离模块载板并检查密封

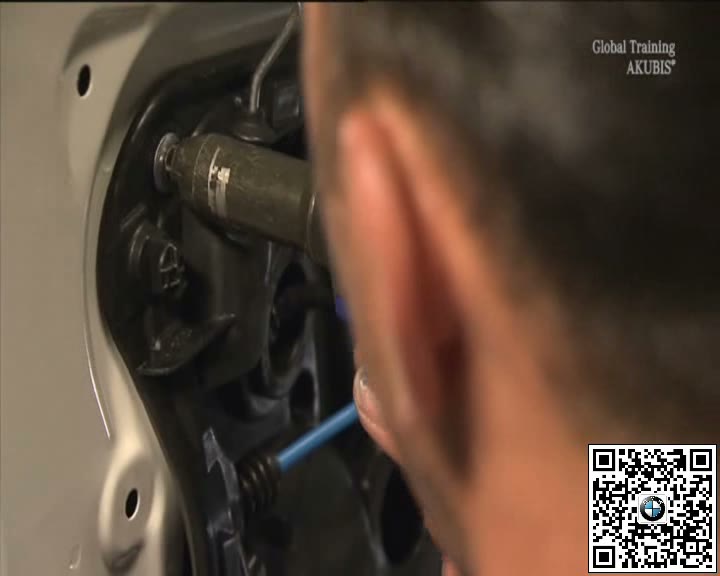

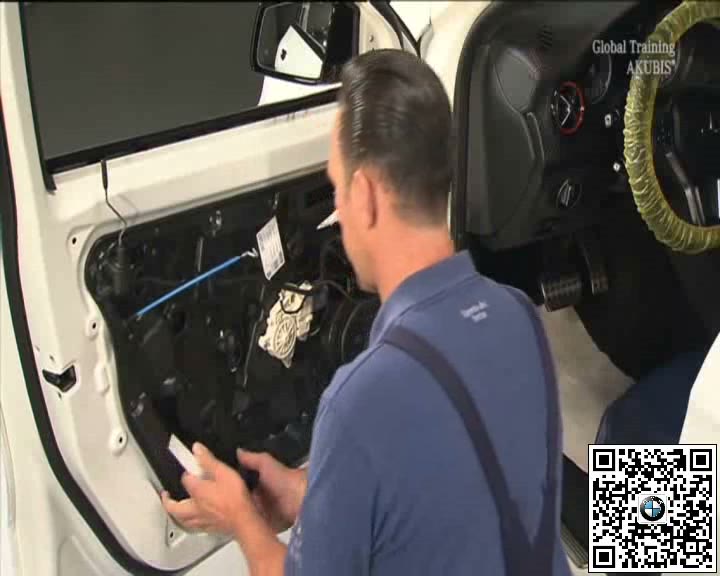

拆除载板周围固定，由助手托住部件并从车门内平稳移出。检查门锁、升降机构、线束以及载板密封是否有损坏、折皱或污染。

四、装复并复查车门全部功能

按原位置安装载板和密封，恢复玻璃连接、拉索、插头和线束固定。装回门饰板后测试车窗升降、防夹、门锁、后视镜和扬声器等功能。

五、完工检查要点

• 车窗玻璃已可靠固定并正确连接。
• 模块载板密封连续且无夹折。
• 门锁拉索及全部插头线束锁止正确。
• 车窗、防夹、门锁和门板电器功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
