奔驰W246 SAM控制单元拆装：脚部空间进入、插头锁止与功能复查

W246的SAM承担多路供电、信号采集和车身功能控制，拆卸前应保存故障码、控制单元识别及相关配置，不能在带电状态下随意拔插。

脚部空间内插头密集，拆卸时应按位置标记并操作各自锁止机构，禁止拉扯线束。

一、保存诊断信息并断开车辆电源

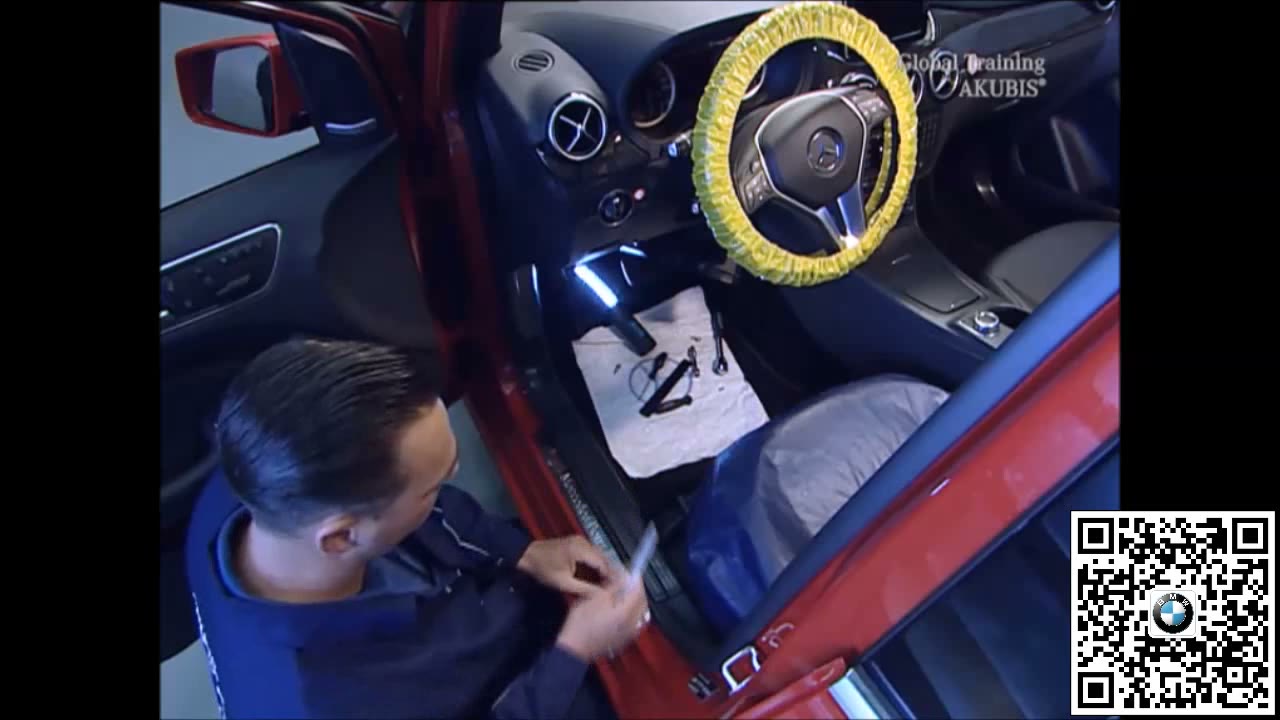

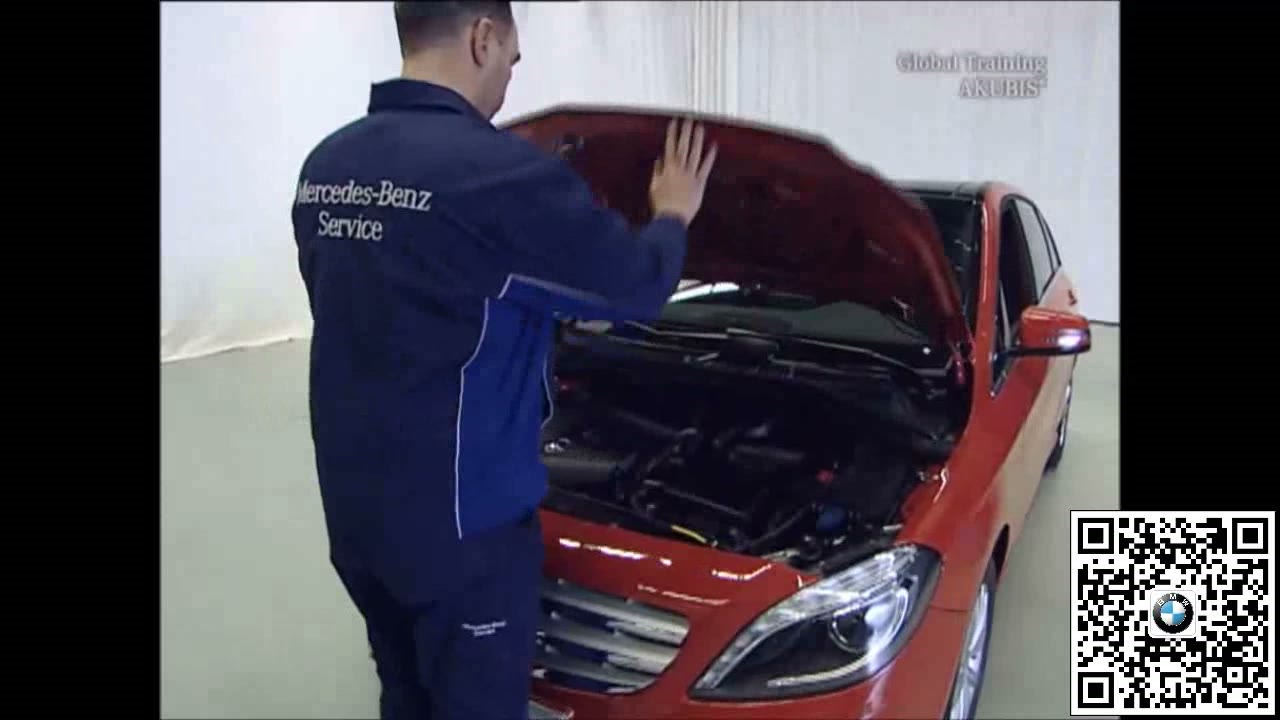

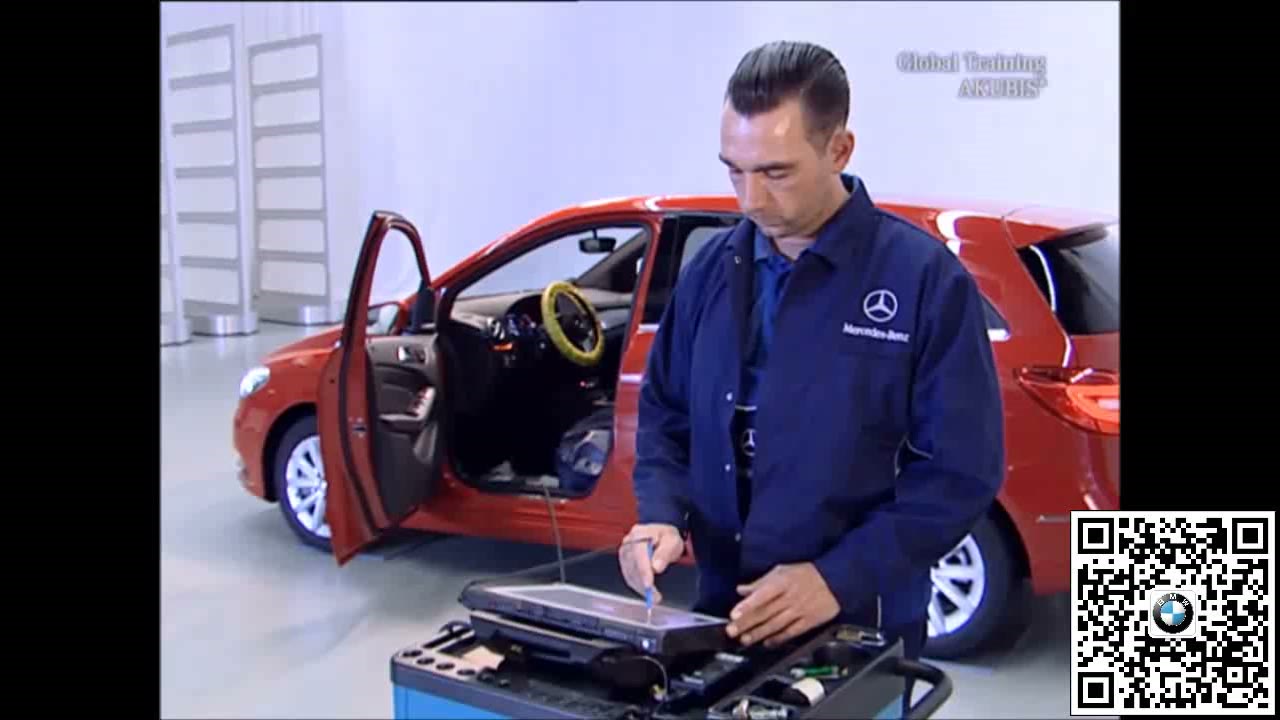

读取快速测试和SAM控制单元信息，记录故障及配置。关闭点火开关，按维修文件等待休眠并断开车辆电源，保护乘员舱饰面。

二、拆除脚部空间覆盖和固定

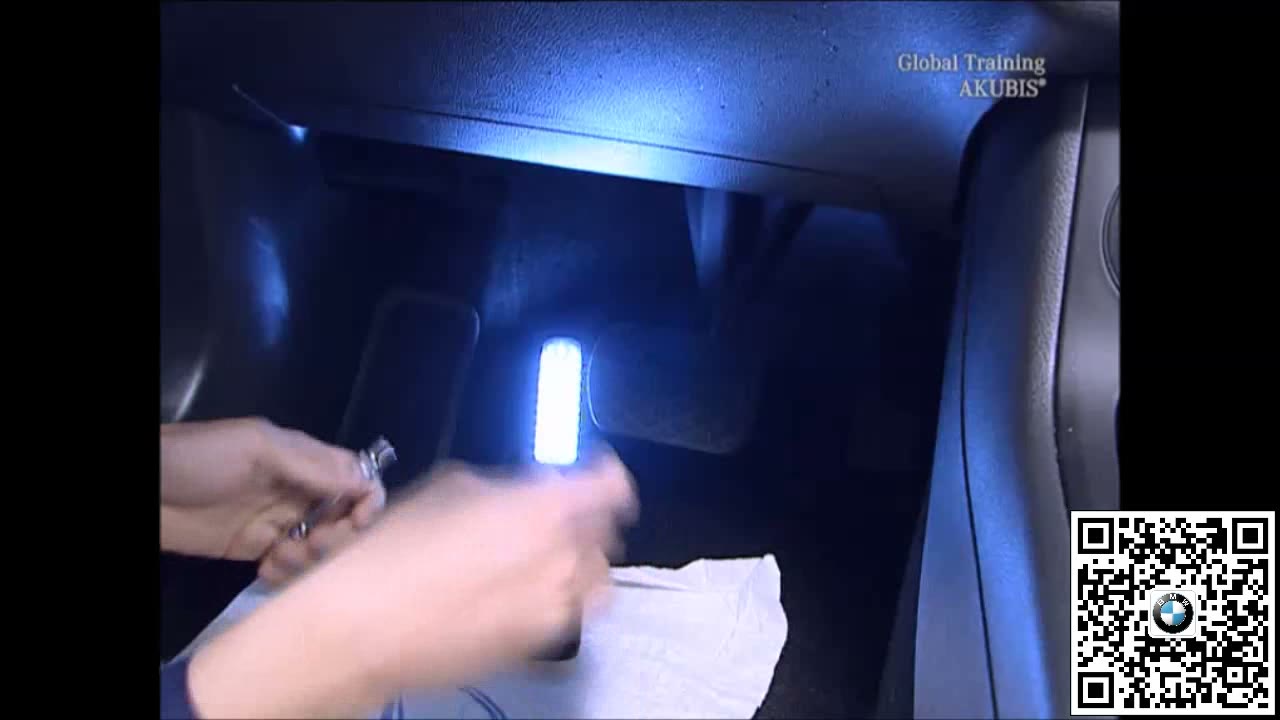

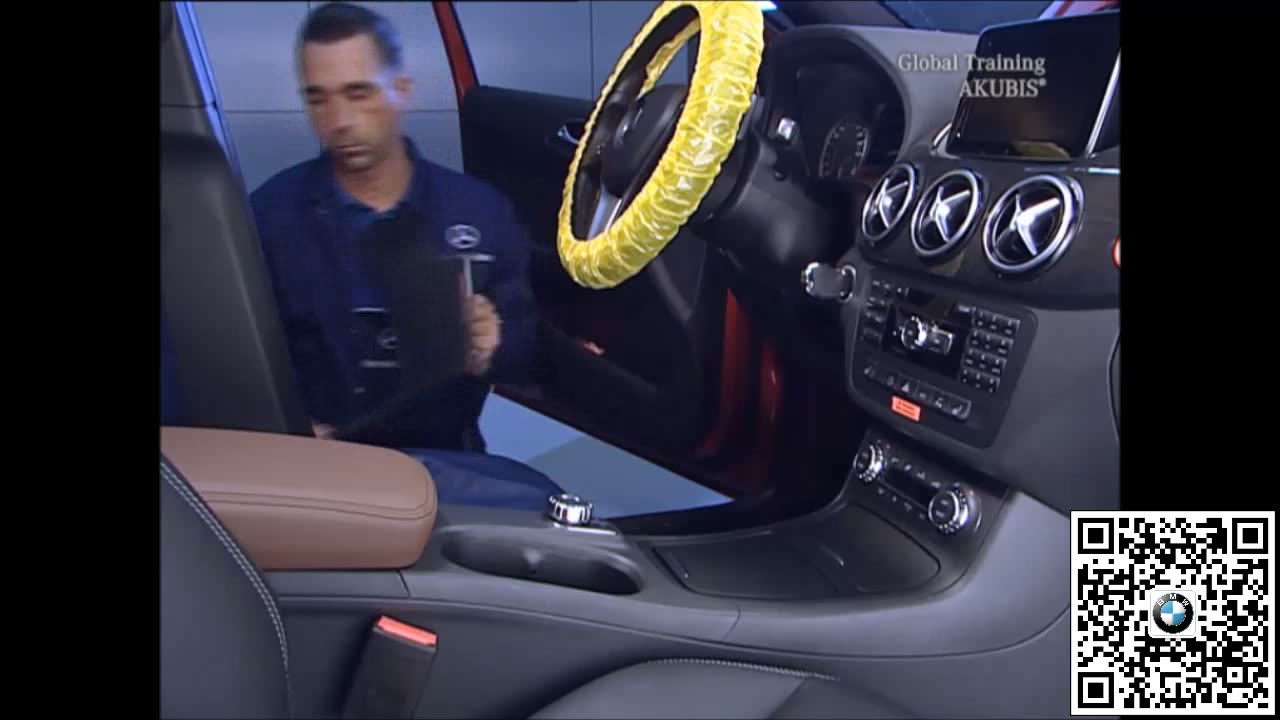

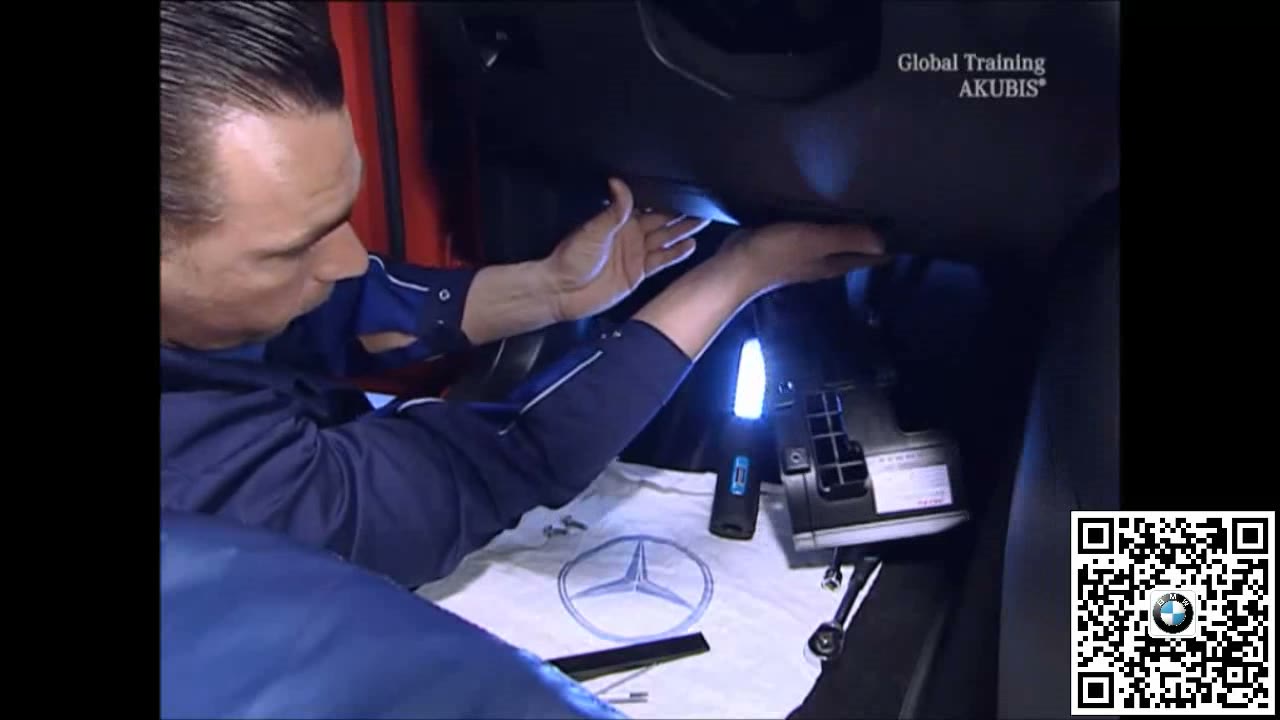

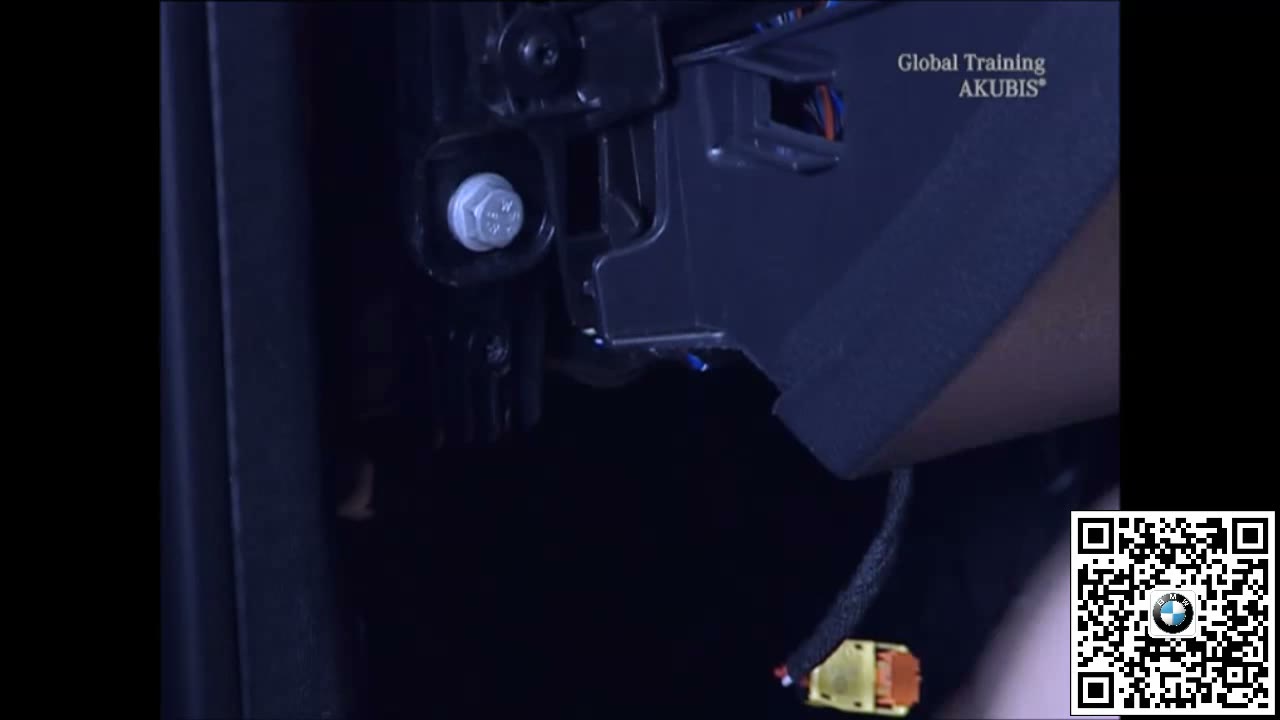

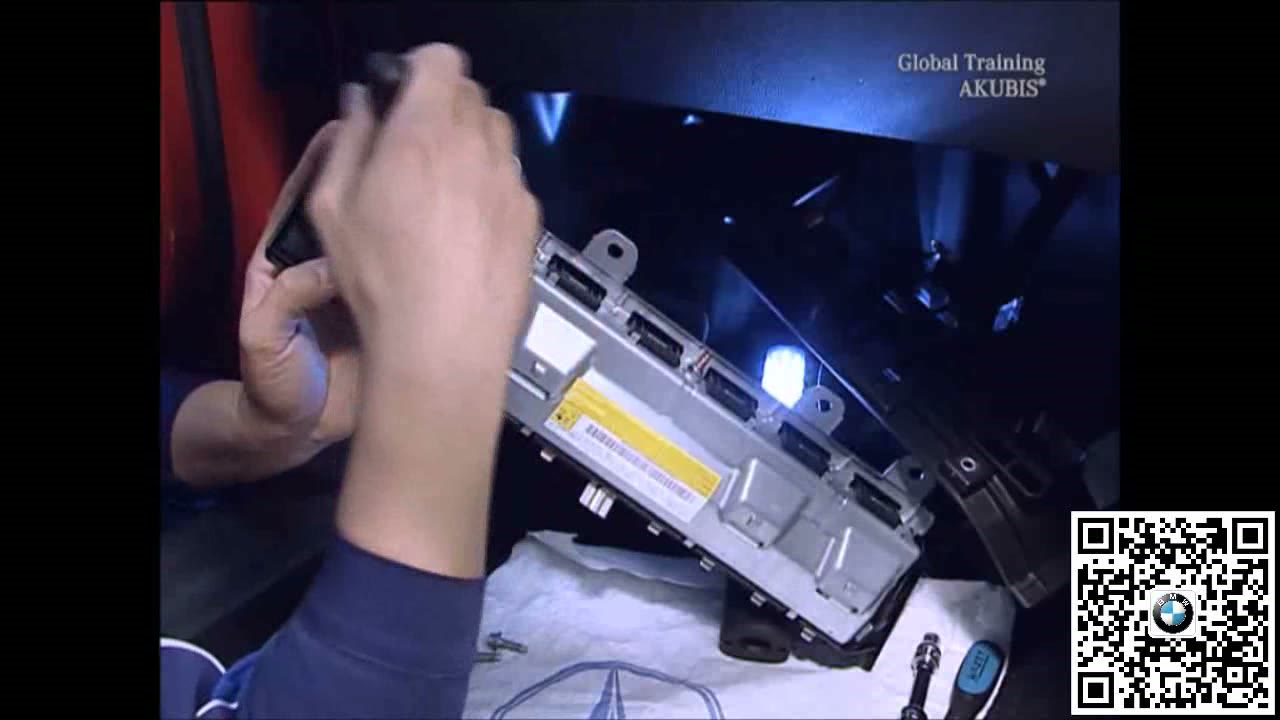

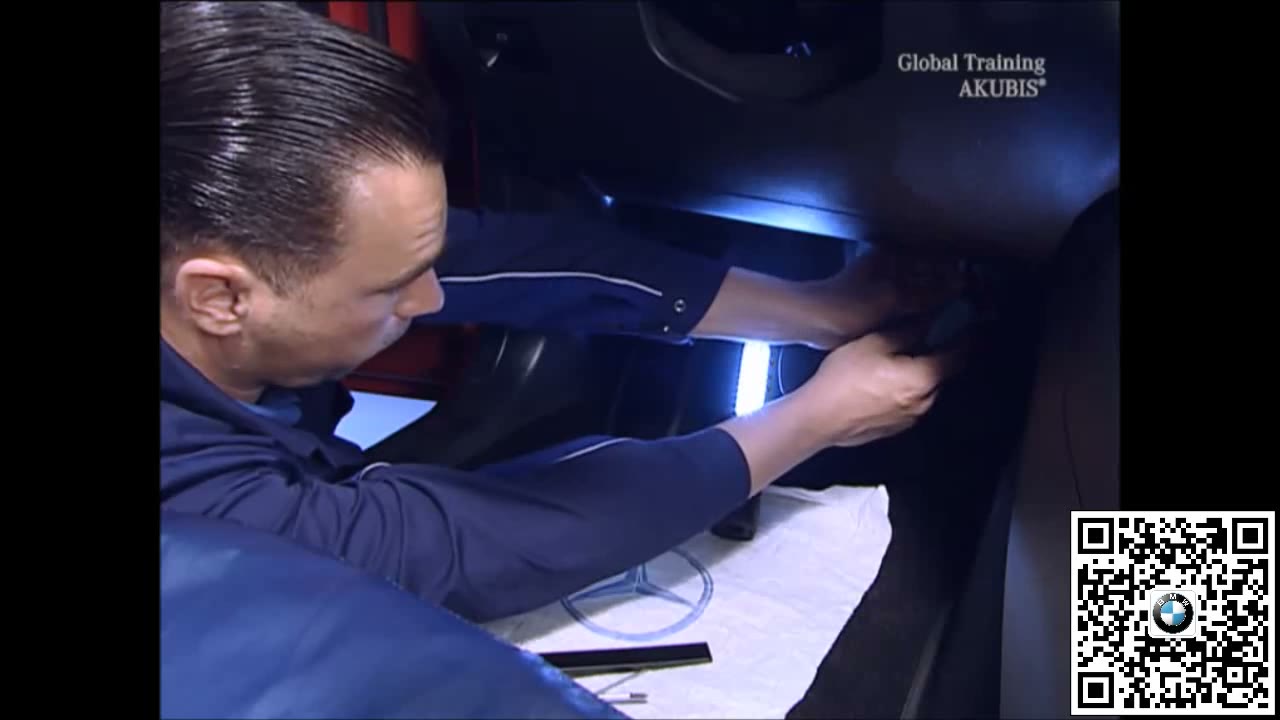

移开乘员侧下部饰板、脚部空间覆盖及妨碍部件，确认SAM安装位置。释放控制单元支架和固定，避免损坏周围风道与线束。

三、分区解锁插头并移出SAM

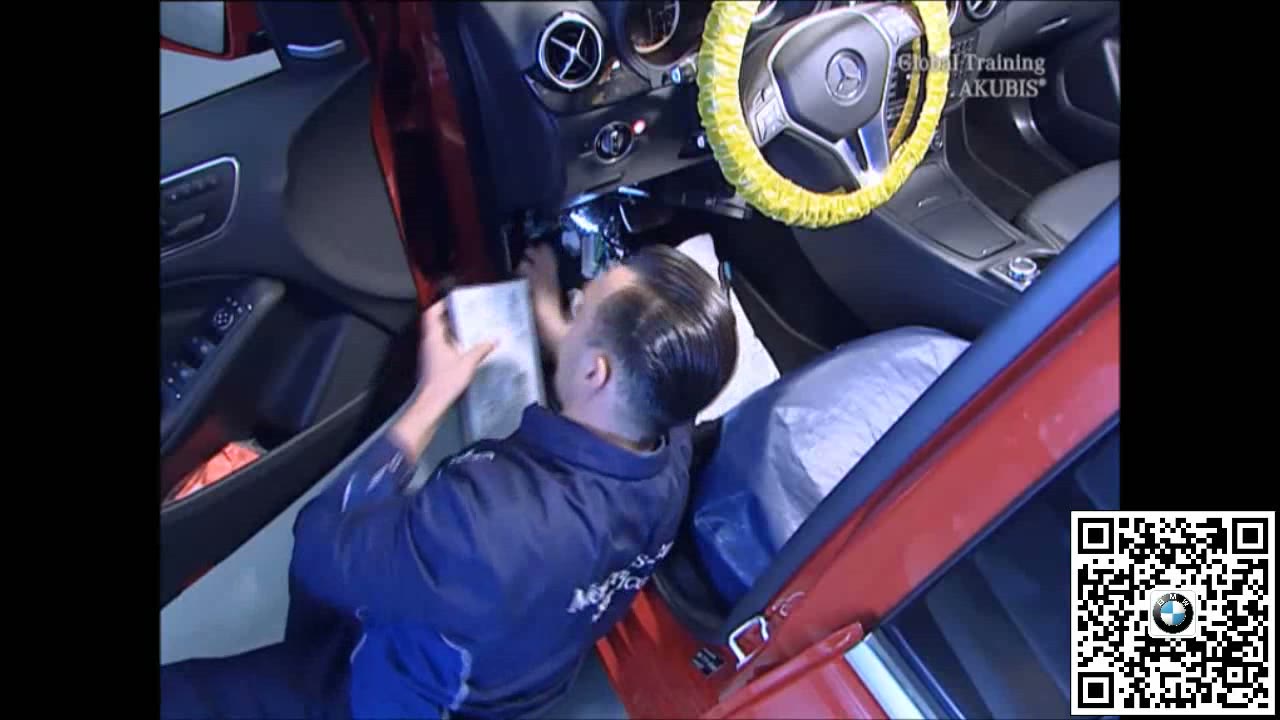

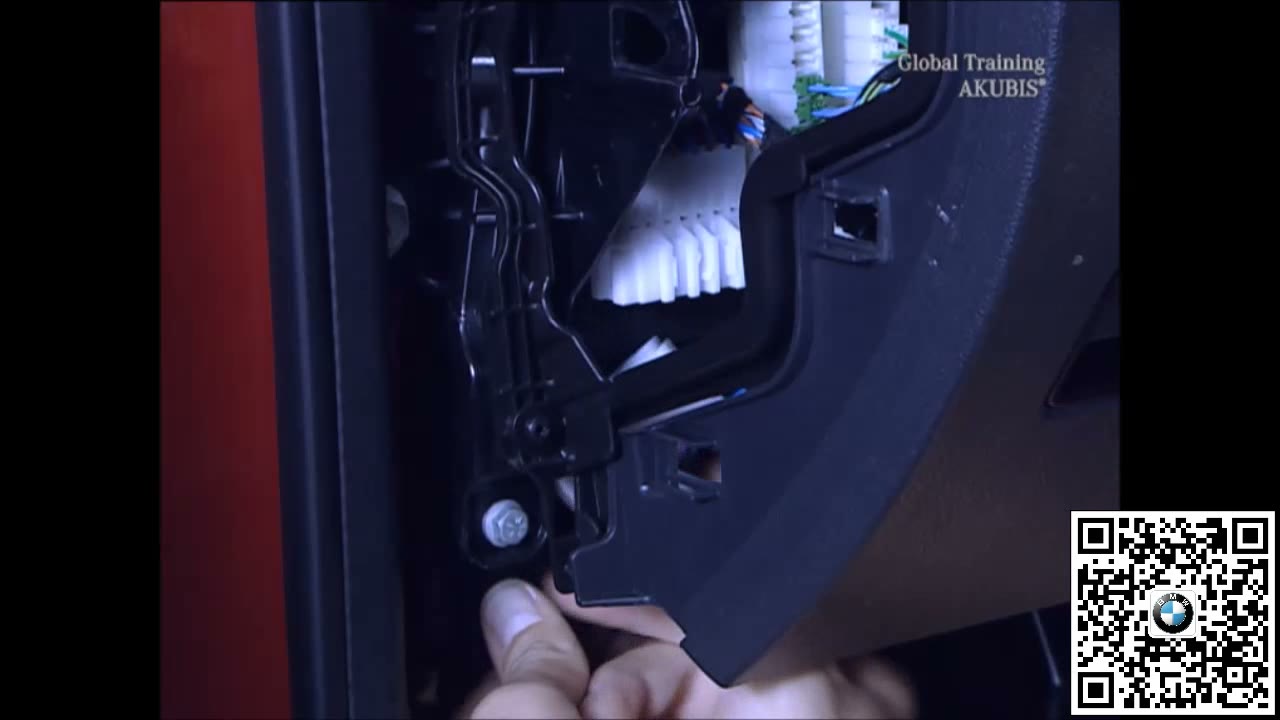

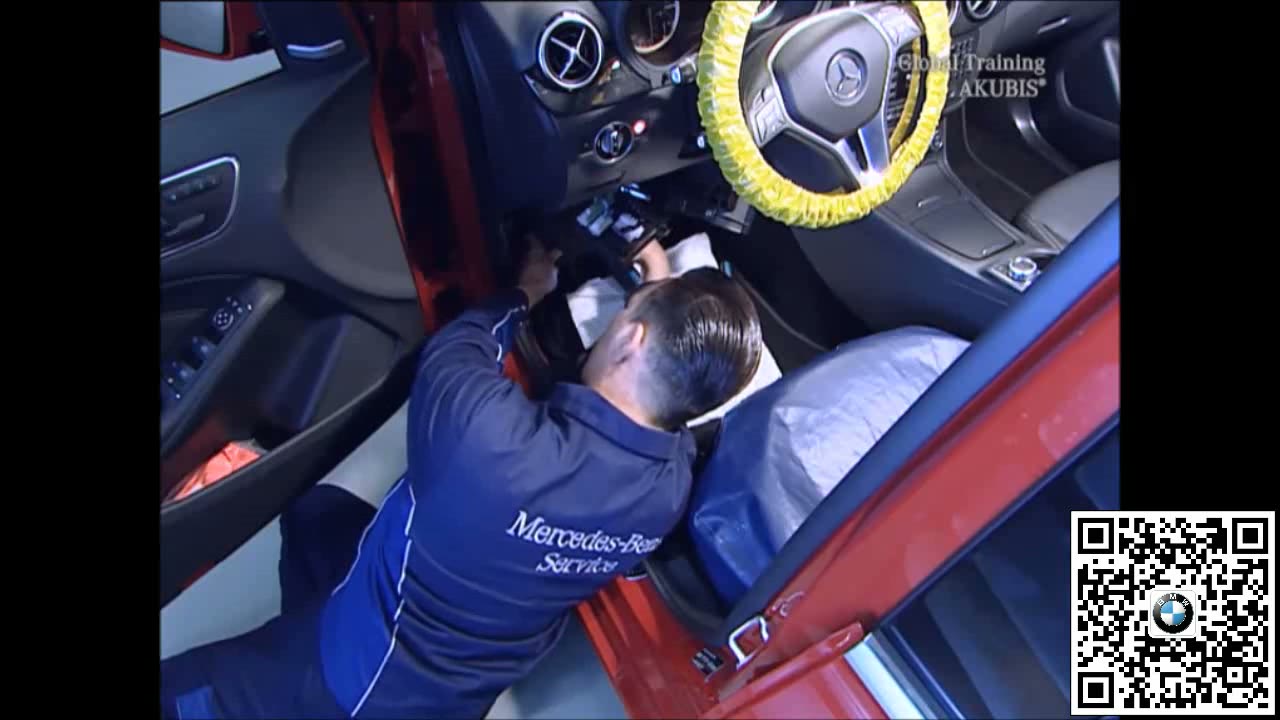

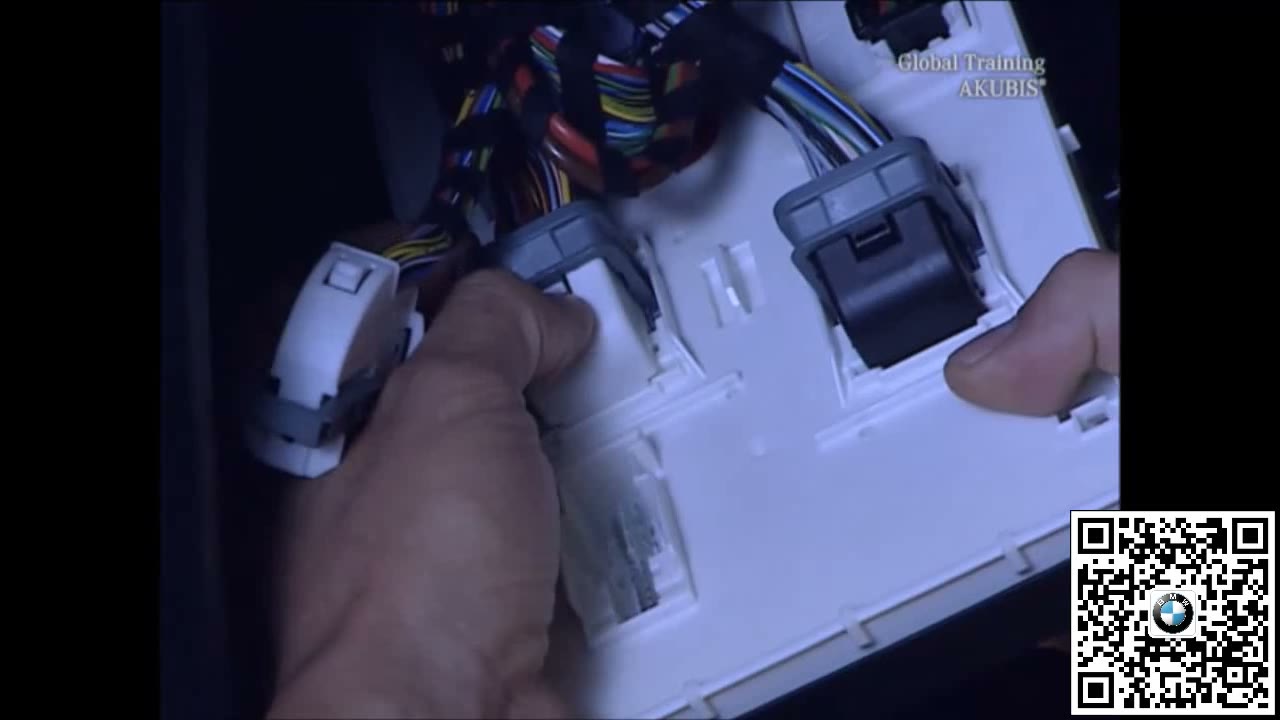

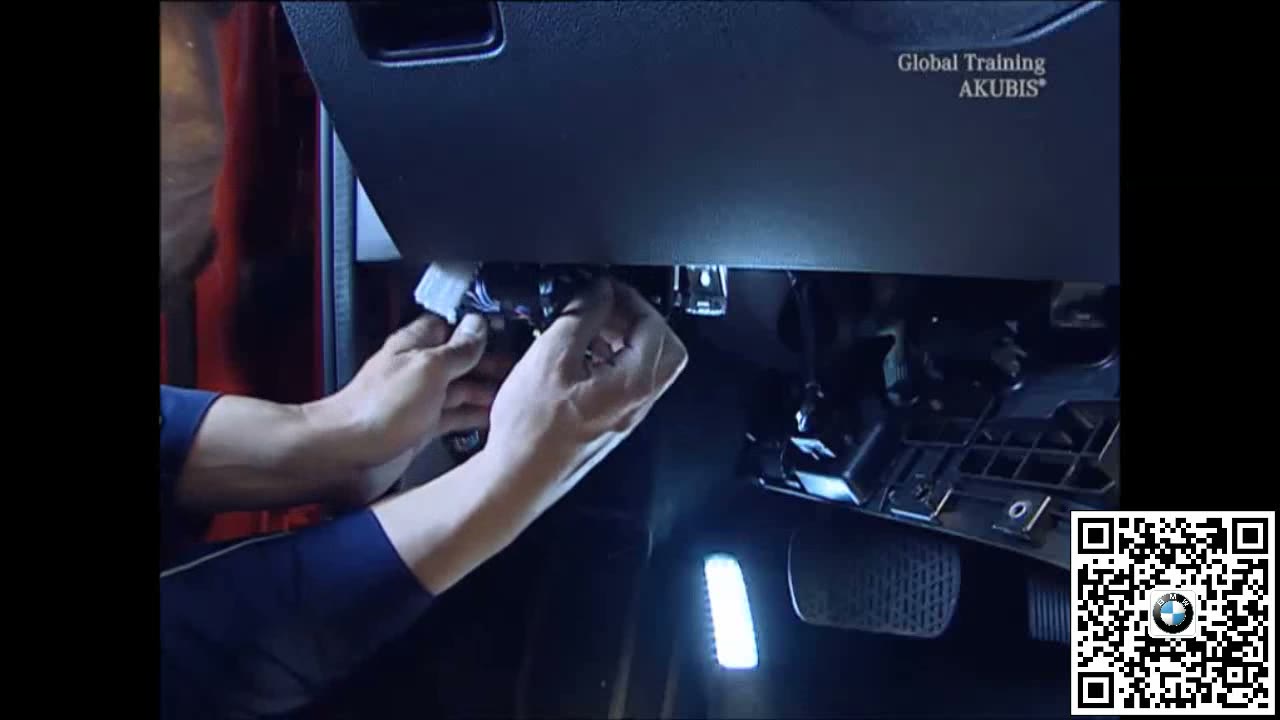

按插头位置逐个解除二次锁和摆杆锁止，必要时做好标记。托住控制单元，将线束从导向中释放后平稳移出，并检查端子与壳体。

四、恢复线束并完成诊断复查

按原位置装回SAM和支架，确认所有插头完全锁止且线束无夹压。恢复电源后执行快速测试，检查照明、雨刮、门锁等相关车身功能。

五、完工检查要点

• 拆卸前已保存故障和控制单元识别信息。
• 车辆已按规定断电并完成等待。
• 各插头锁止机构和线束走向正确。
• 装复后快速测试及车身功能正常。
