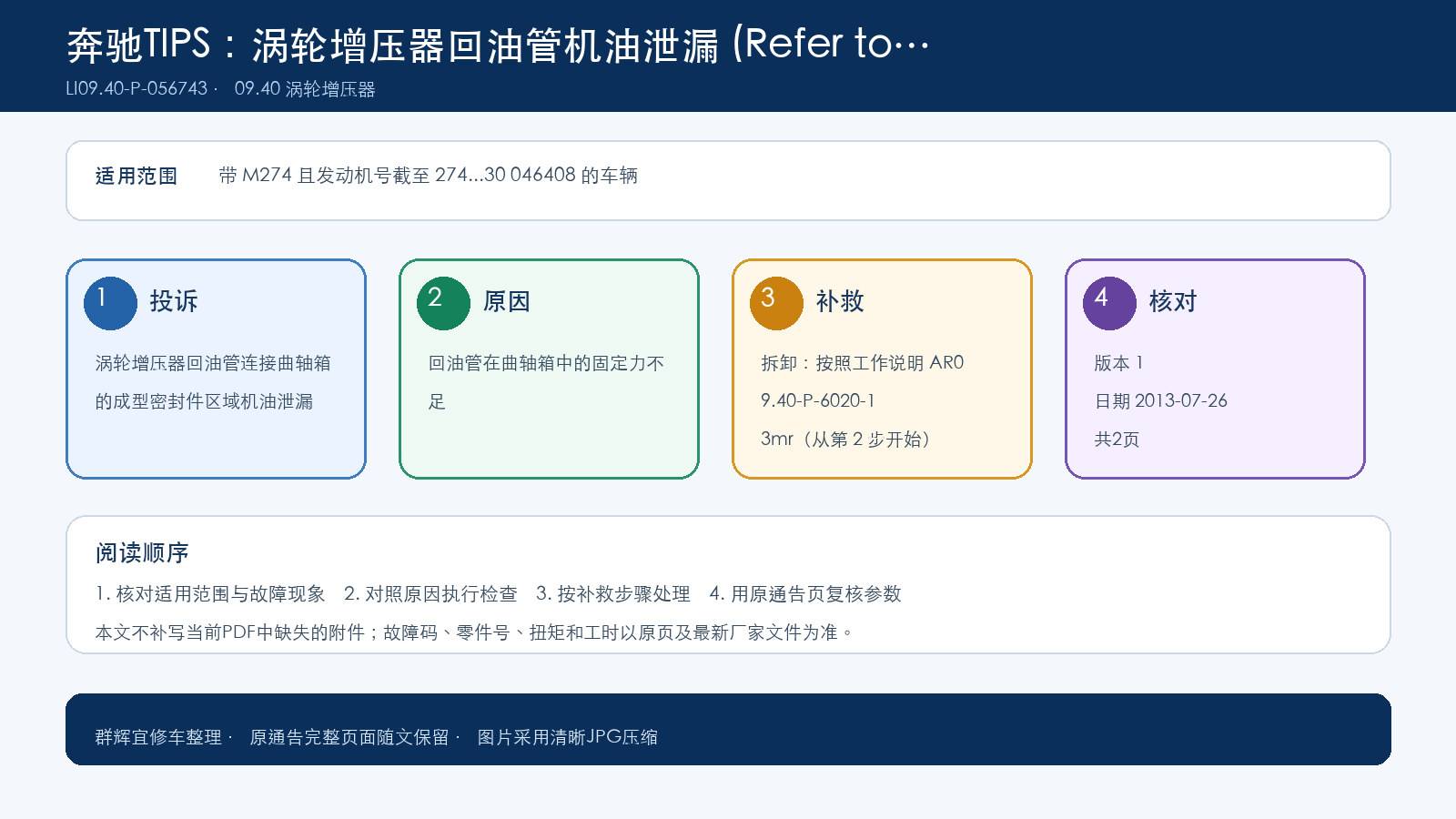

奔驰涡轮增压器回油管机油泄漏 (Refer to GI09.40-P-056424)：LI09.40-P-056743

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

涡轮增压器回油管连接曲轴箱的成型密封件区域机油泄漏。

二、原通告列出的可能原因

回油管在曲轴箱中的固定力不足。

三、检查与补救步骤

：

1. 使用成型密封件 A 271 187 00 80 填塞曲轴箱孔（见图 1）

的扭矩（见 AR09.40-P-6020-13mr）拧紧螺栓。

4. 将回油管（可重复使用）插到曲轴箱上的成型密封件中。

P-6020-13mr）拧紧螺栓。

附件

文件 描述

Bild1.jpg 第 1 步

Bild2.jpg 第 2 步

Bild3.jpg 第 3 步

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A 271 187 00 80 回油管成型密封件 1 X

A 651 096 03 80 回油管上的密封垫圈 1 X

栓 M6X14

1 X

操作号与损坏代码

容 时间 损坏代码 提示

18-9051 更换涡轮增压器上的油管（回流管） 18345 04

WIS参考

涡轮增压器油管 只需第 2 步（回油管） 补救

5、原始TIPS通告页面

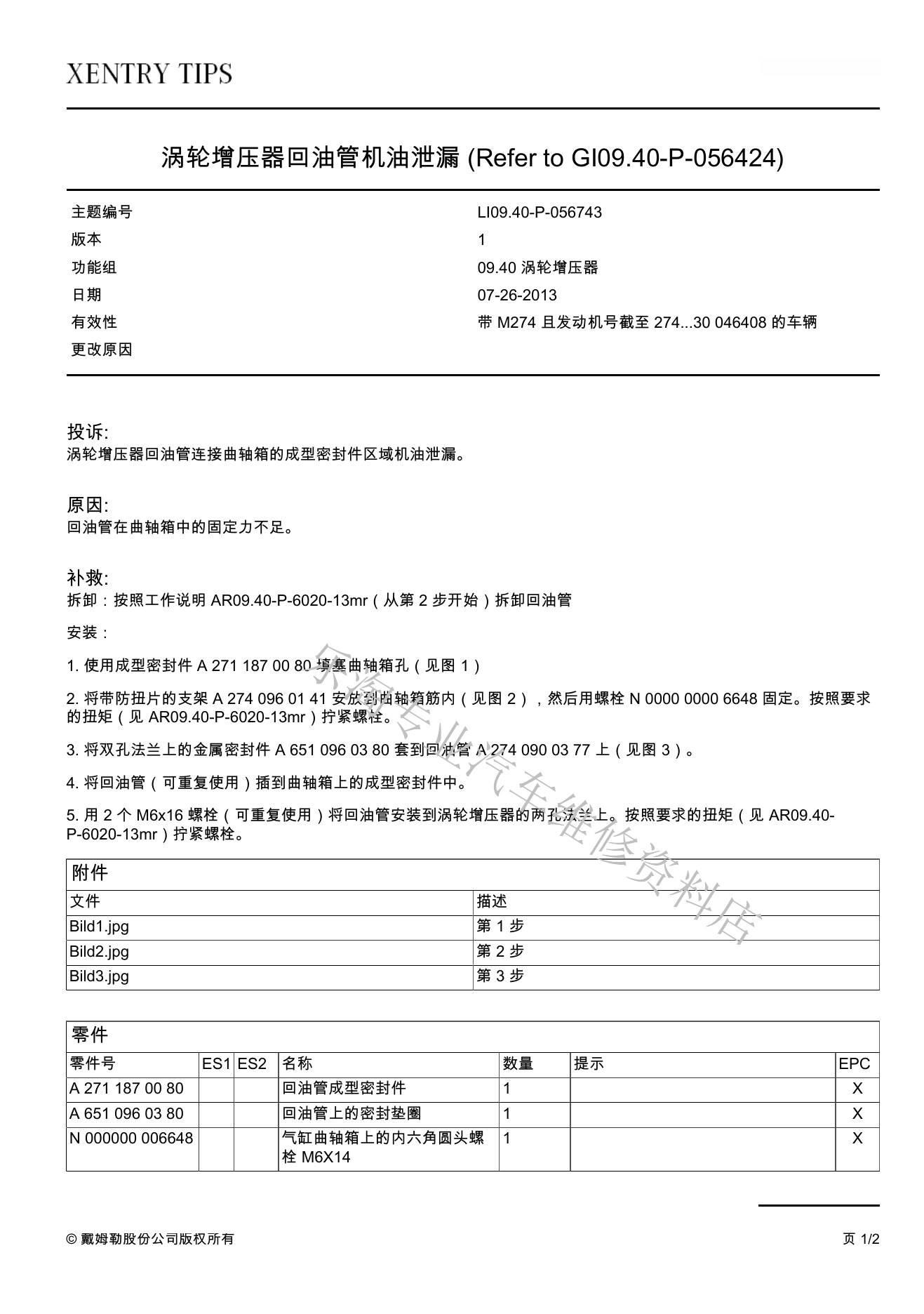

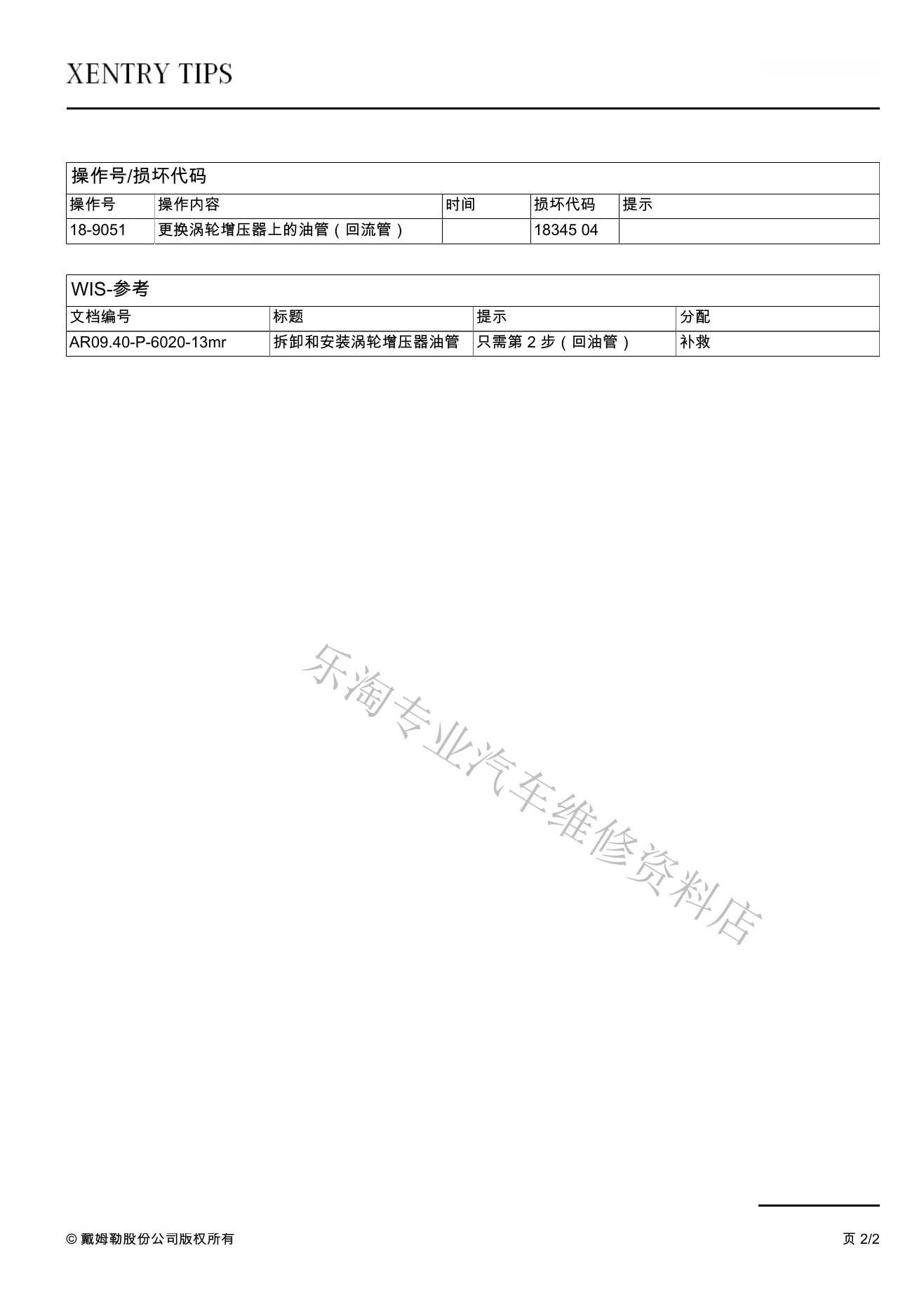

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
