奔驰平视显示系统中有条纹：LI54.30-P-067676

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

平视显示系统出现条纹（参见附录 A）。

附件

文件 描述

A.pdf 附录 A

二、原通告列出的可能原因

三、检查与补救步骤

可在 XENTRY 中调整平视显示系统的继续运行时长，让投影仪薄膜晶体管显示器的电容器提前放电。

自带插件 8172 的 09/17 版 DVD 起可执行此调整。

可在此处找到调整：

附件

文件 描述

Anhang_B.pdf 附录 B

Attachement_B.pdf 附录 B-英文

四、控制单元与故障代码

障文本

A40/12 - 平视显示器 (HUD)

(HUD222)

- -

五、零件、操作与WIS参考

操作号与损坏代码

容 时间 损坏代码 提示

54-6025 平视显示器调整 ZM 5481H 50 平视显示系统显示不正确。

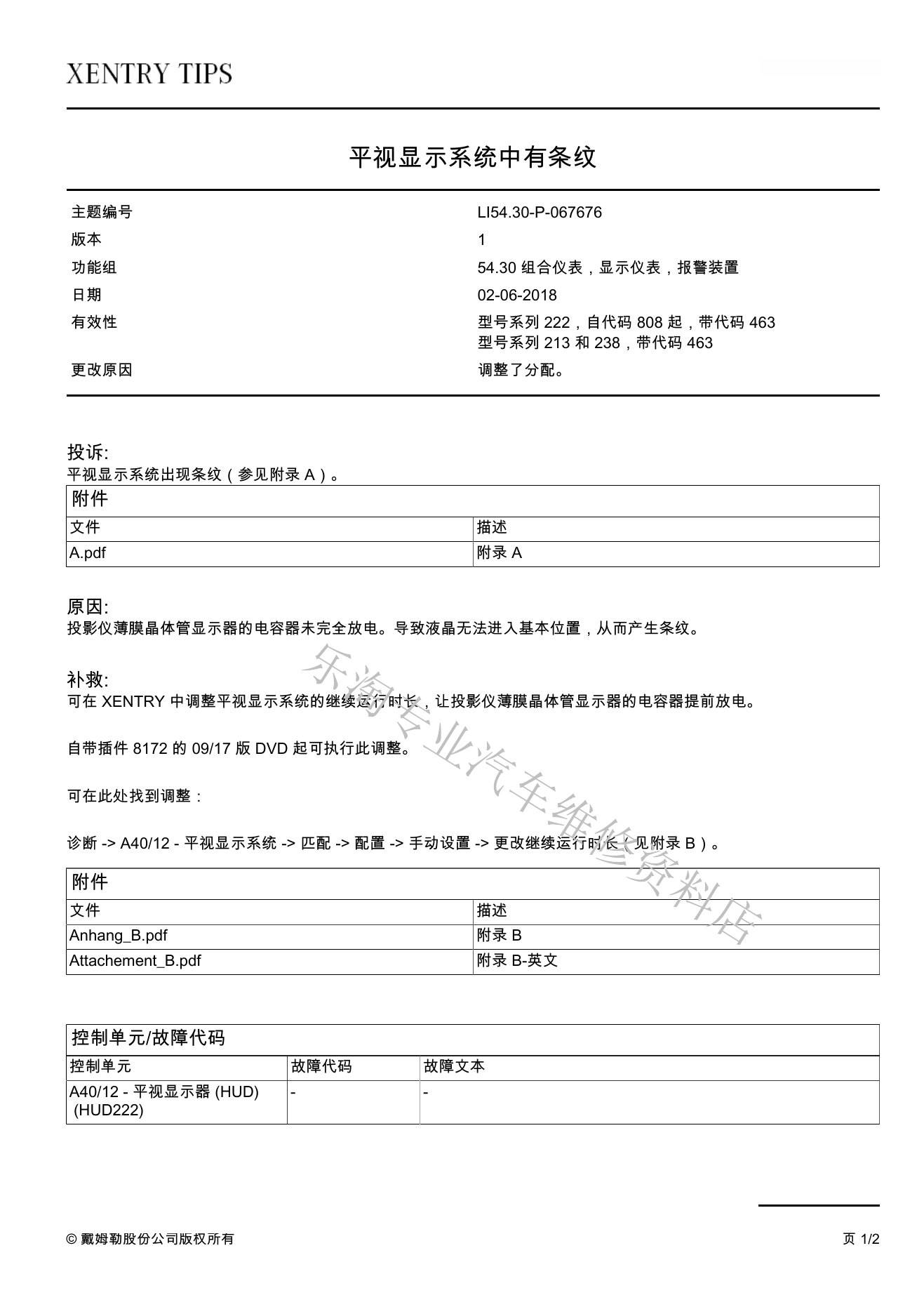

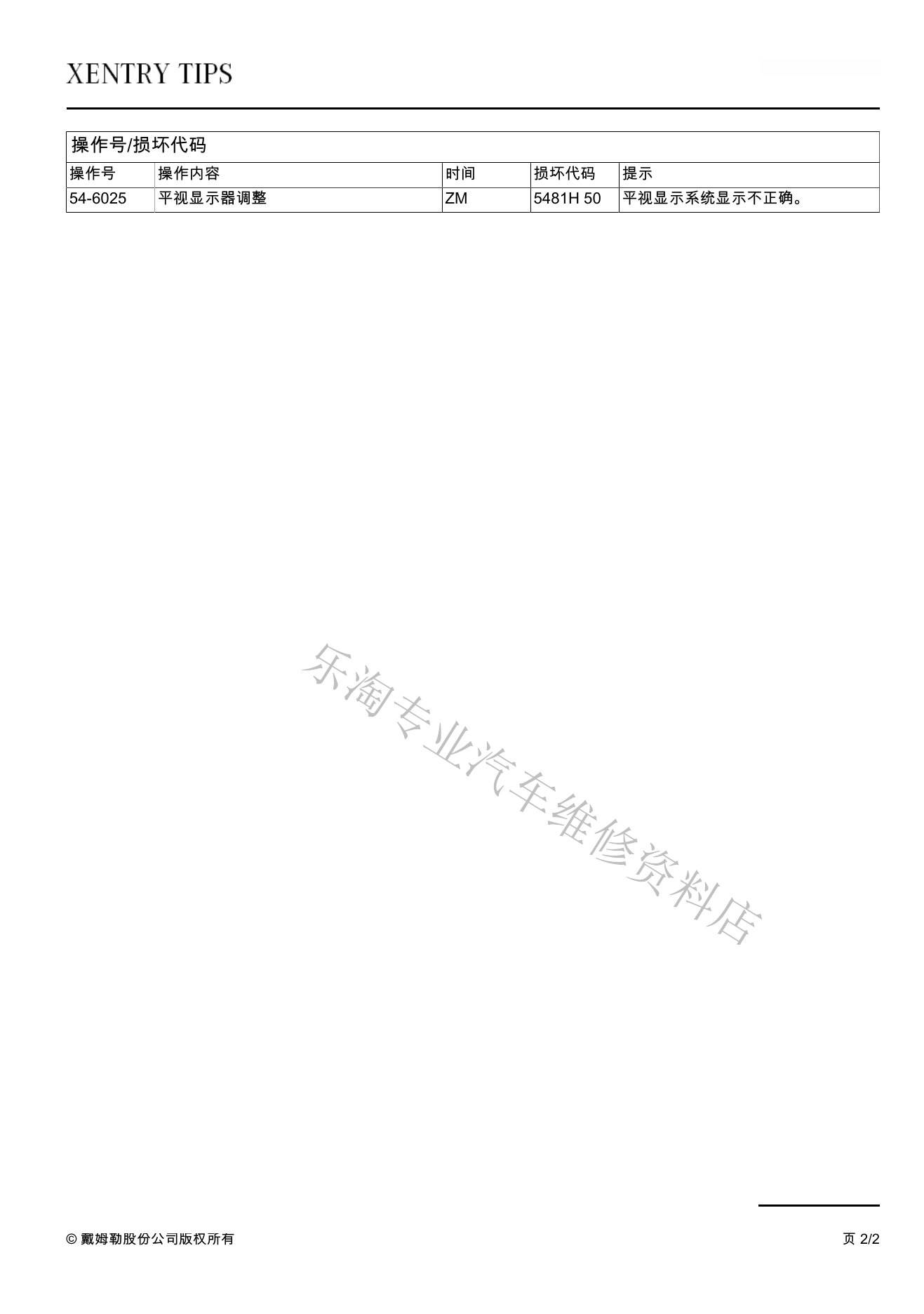

6、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
