奔驰W176外后视镜拆装：门板进入、镜座固定与线束布置

W176外后视镜线束连接位于车门内部，不能只从外侧松开镜座。不同配置可能带加热、电动折叠、转向灯和记忆功能，拆卸前应核对插头。

操作中应保护车门上沿、玻璃和镜壳，并在松开最后固定前托住后视镜总成。

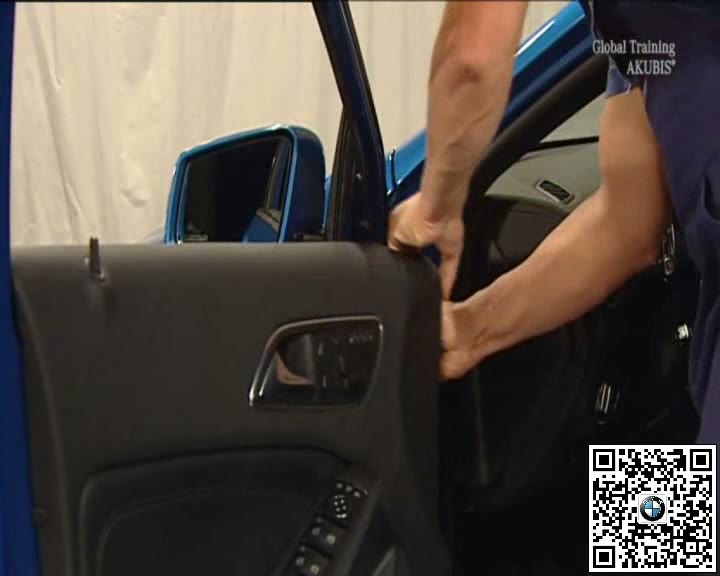

一、释放门板和后视镜三角饰件

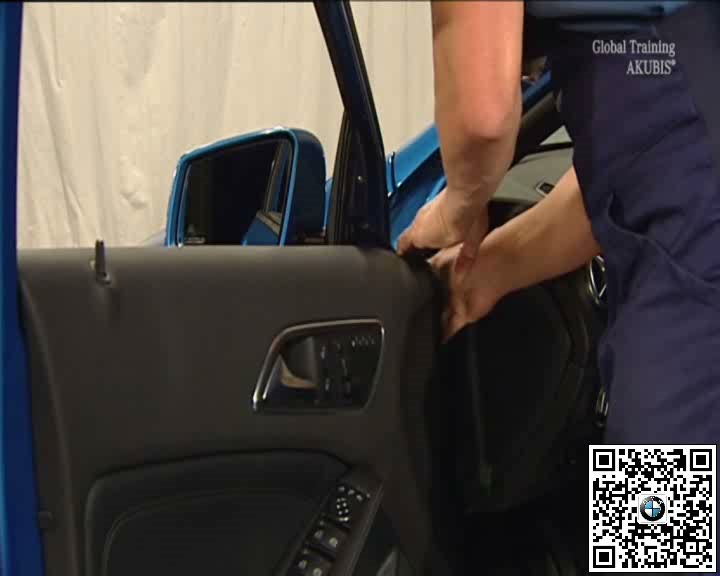

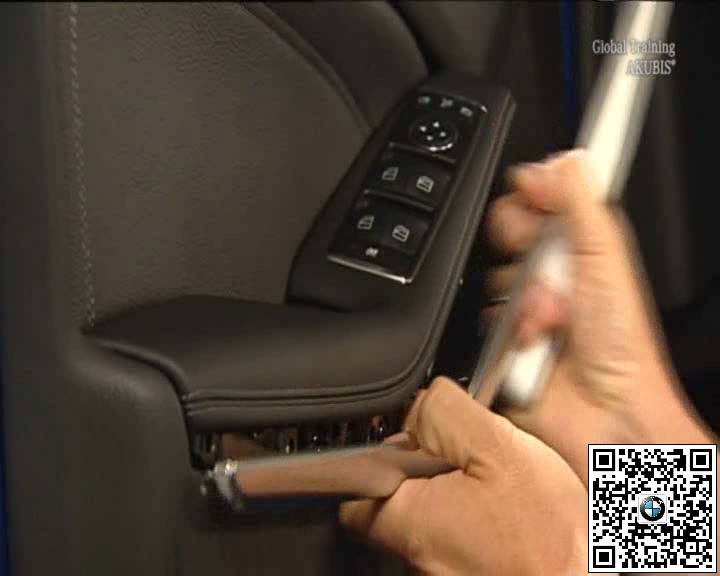

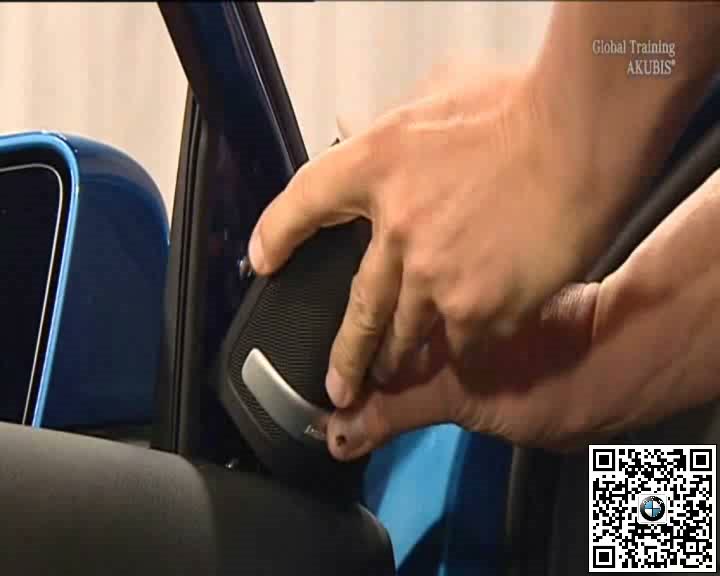

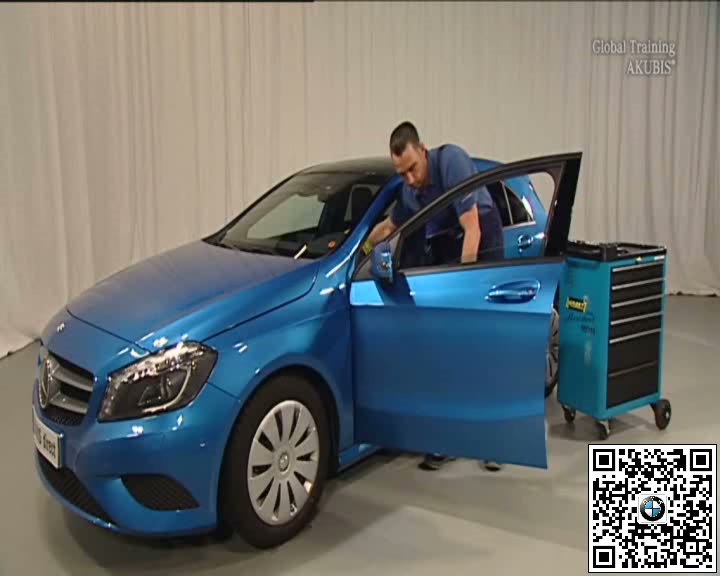

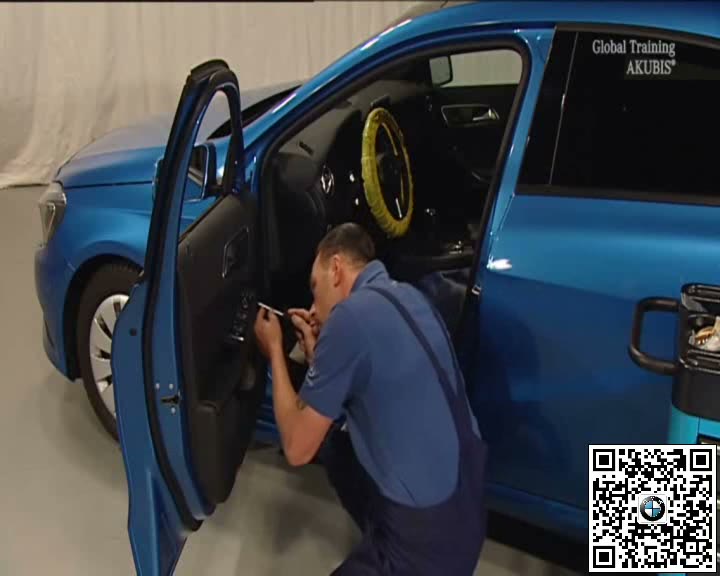

关闭点火开关，按顺序拆开门饰板或必要覆盖及后视镜三角饰件。使用塑料工具沿卡扣方向释放，避免损伤窗框表面。

二、断开插头并释放线束固定

找到后视镜插头并解除二次锁，逐个松开门内线束卡扣。记录线束穿过车门和密封件的路径，防止装复夹压。

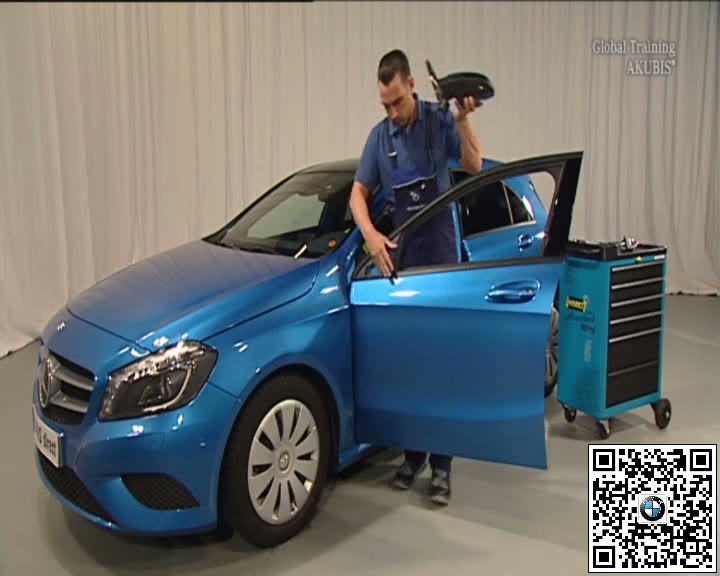

三、托住镜体并拆下镜座固定

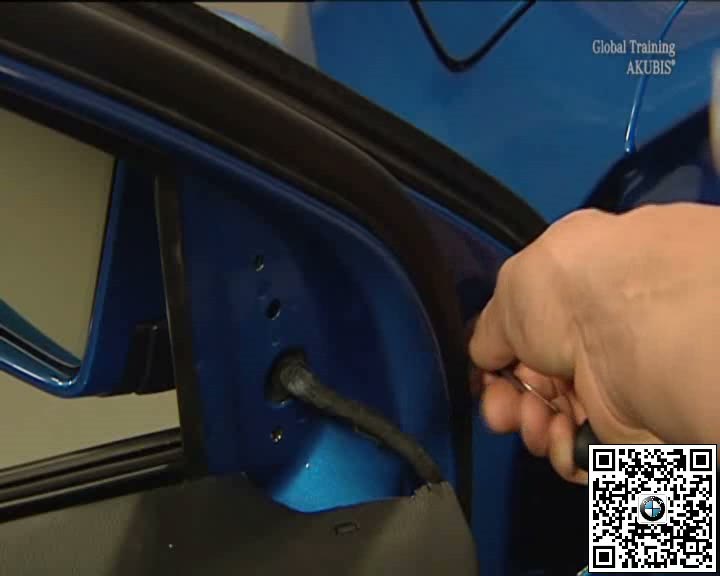

由外侧托住后视镜总成，拆下镜座固定后沿正确方向移离车门。检查镜座密封、定位销和车门安装面是否损坏。

四、装复并检查后视镜全部功能

按原方向恢复密封、镜座和线束固定，确认插头锁止。装复门板后测试镜面调节、加热、折叠、转向灯和适用记忆功能。

五、完工检查要点

• 后视镜配置和插头数量已核对。
• 最后松开固定前已托住镜体。
• 镜座密封和线束走向正确。
• 调节、加热、折叠及灯光功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
