2024+ 特斯拉 Model 3 电气结构识读：低压、高压与连接器保护

电气维修首先要分清系统、部件与所需防护。本页用于原理和结构识读，不提供断电等待、验电、外接充电或电池存放的执行清单。

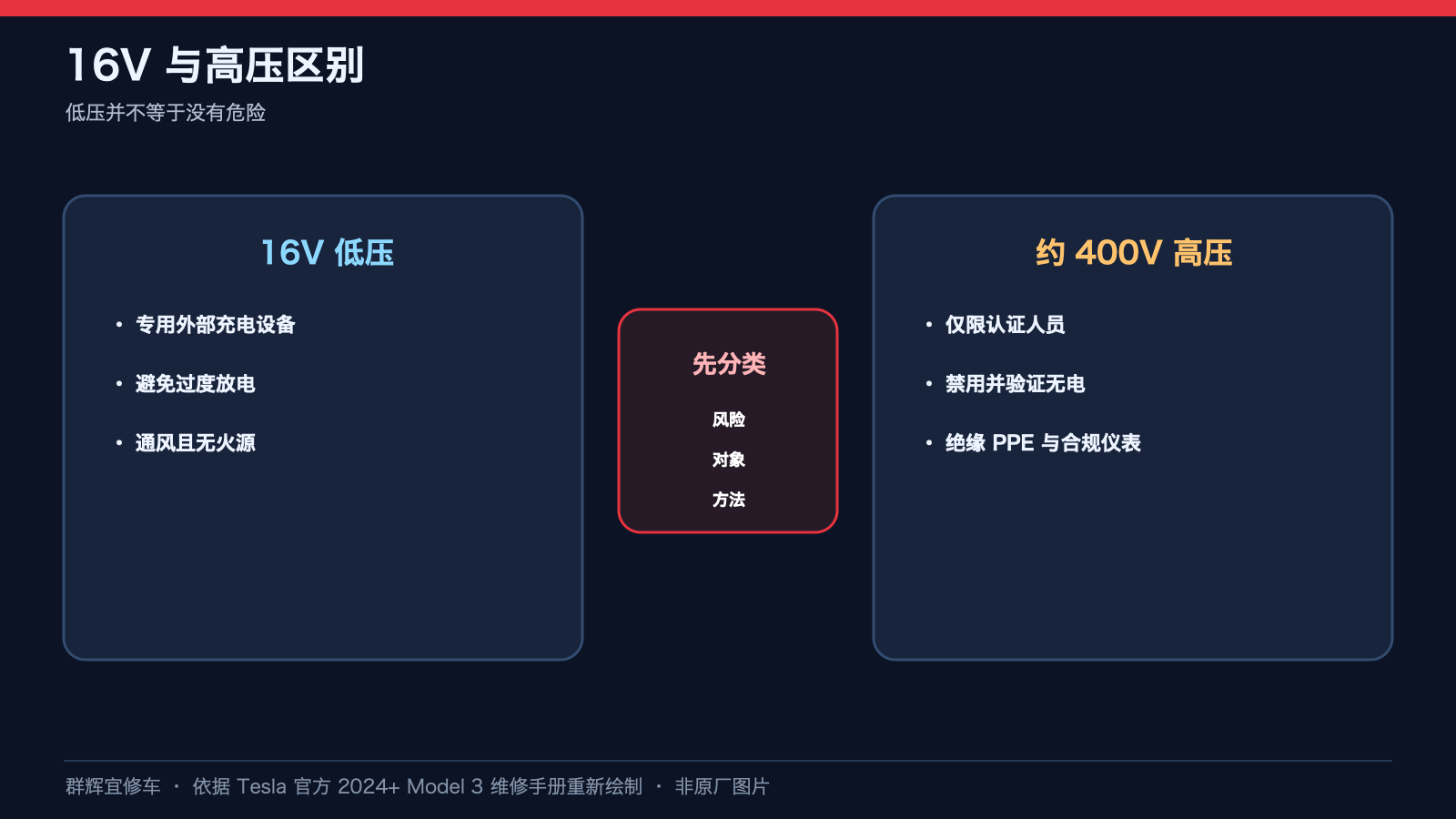

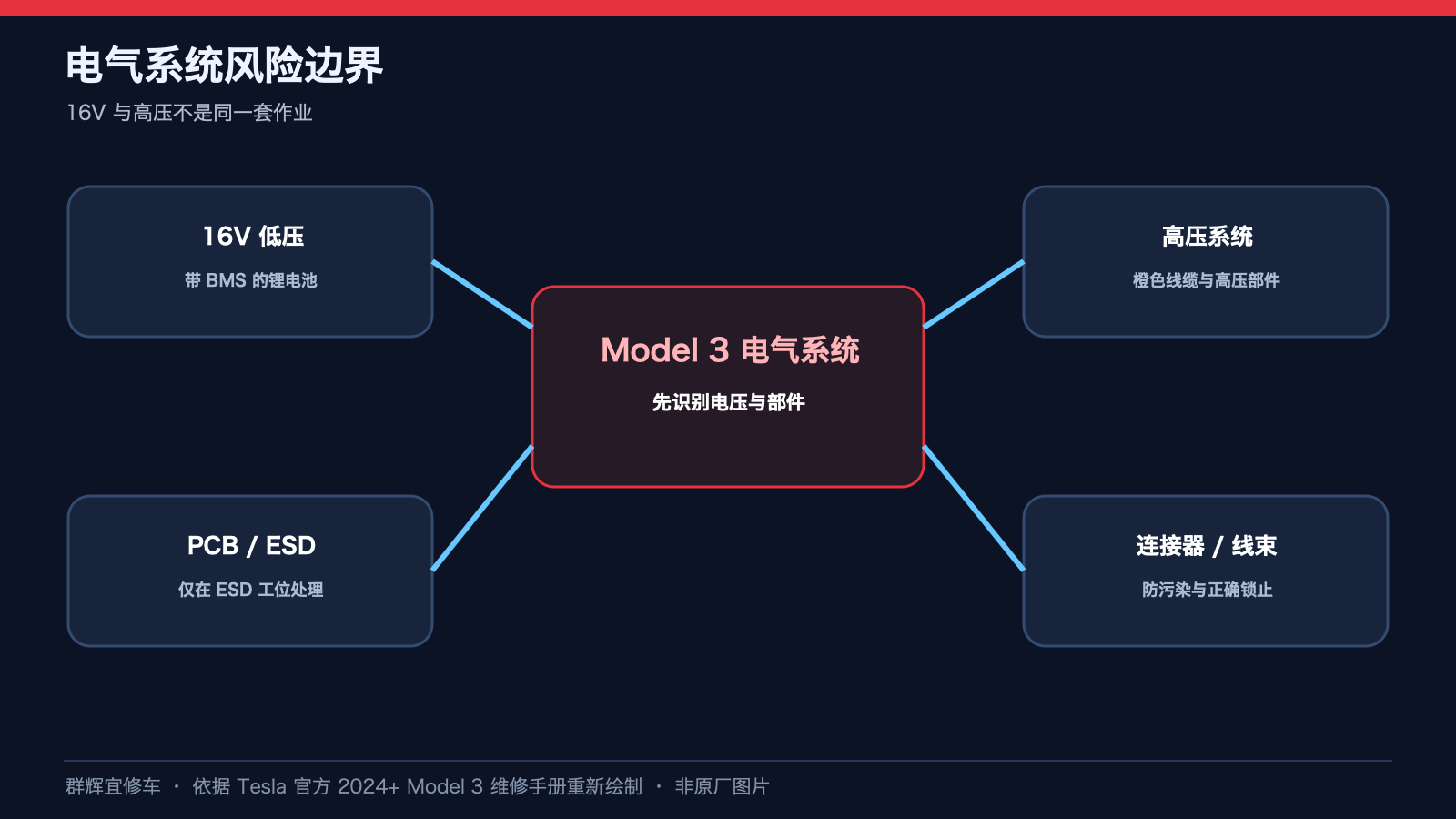

一、低压与高压不是同一供电系统

所引条目分别讨论低压锂离子电池与高压电池。断开某处低压连接、屏幕熄灭或车辆停止活动，不能单独证明高压系统已经安全。也不能把连接器外形或线径当作是否带电的测试结果。

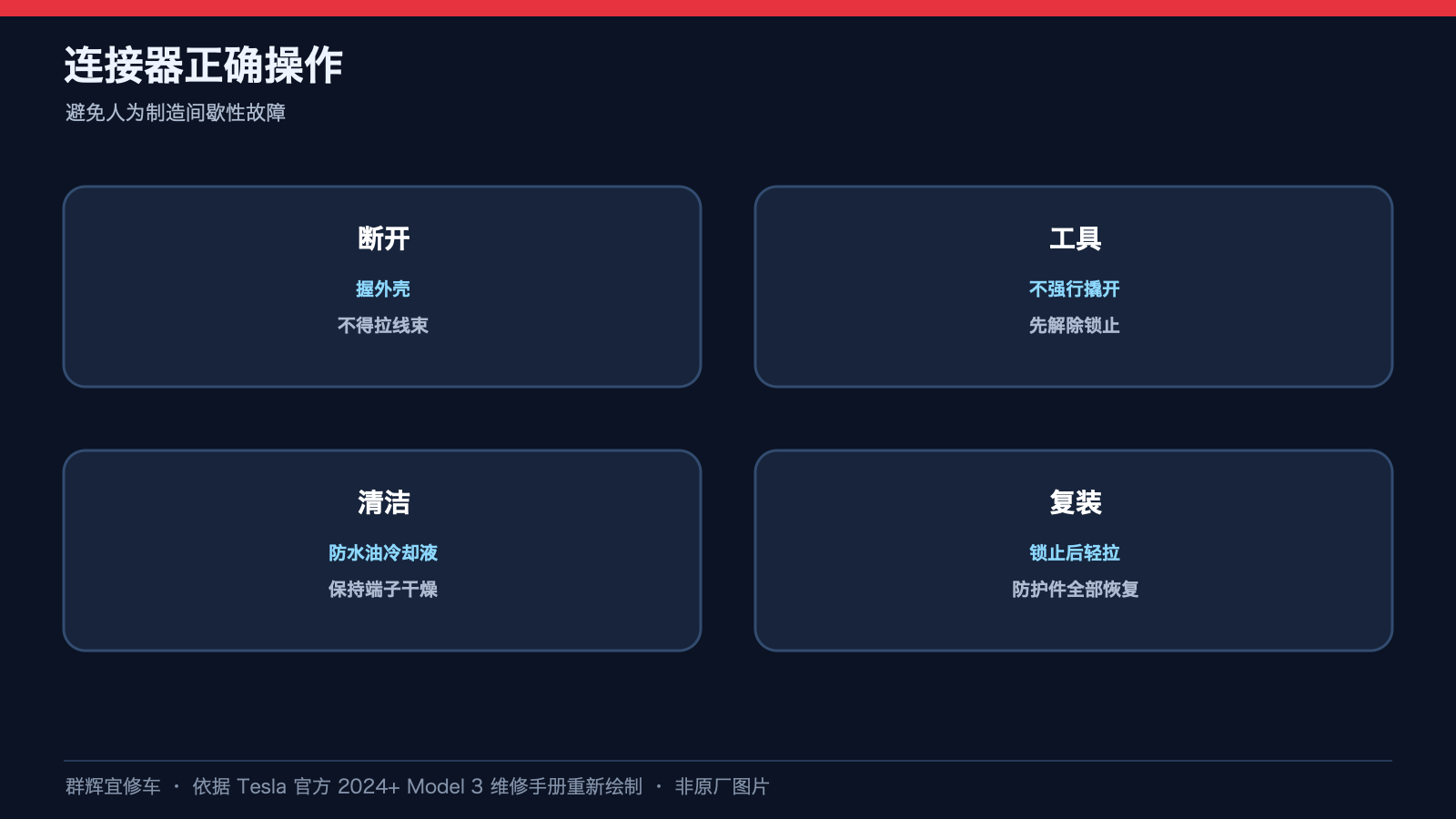

二、连接器外壳、线束与保护件分别识别

下图借用本系列左前翼子板条目核对的两个侧转向灯连接器示例，展示外壳与相邻线束的区别。它不是通用端子图，不说明针脚、电压、解锁方法或哪个位置能够受力。

油污、水和错误润滑材料可能影响连接可靠性。“防腐”不等于对任何插头添加任意润滑脂。具体连接器是否允许润滑及采用何种材料，必须对应有效原厂要求，不能从示意颜色推定。

三、ESD保护与高压绝缘防护不能互换

保护电路板免受静电损伤，与保护人员免受高压危险，是不同的目的。普通静电腕带不能当作高压防护用品；本页不提供穿戴组合、检测仪量程或接触高压部件的许可。

四、低压电池描述中的冲突没有被当作事实转发

原条目一处明确写低压锂离子电池，后文又出现硫酸、酸液和排气管等表述。本文不提供旧电池充电、储存及搬运参数图，不将这些相互混杂的内容合成为Model 3电池操作说明，也不自行推定哪一段适用于具体车辆。

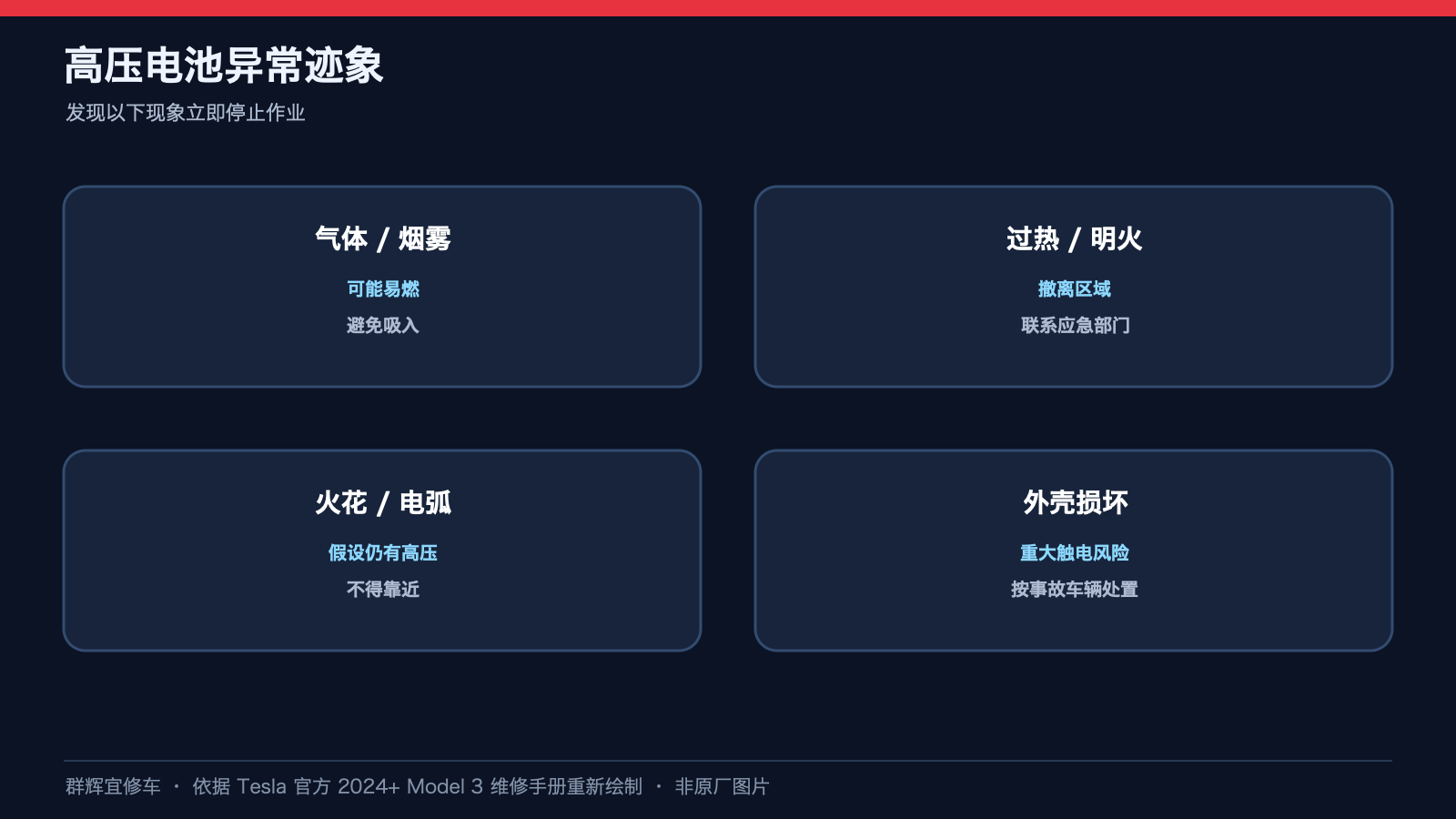

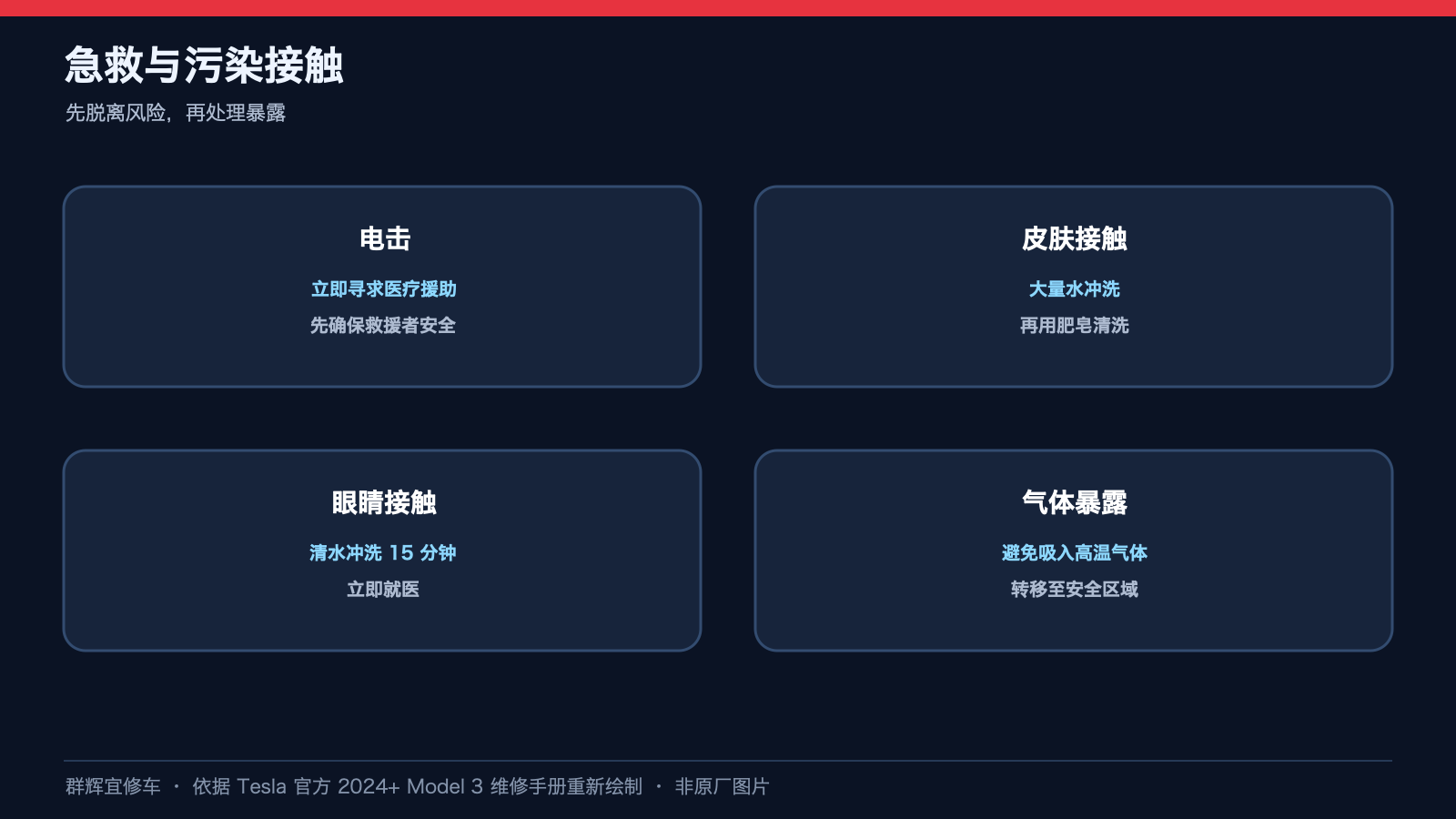

发现疑似电击、冒烟、泄漏或其他危险征兆时，应停止接近并联系专业救援或当地应急部门，不能凭本文自行拆开电池排查。配图来源另见左前翼子板结构识读。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《电气预防措施》及英文版《Electrical Precautions》；主 GUID：GUID-EEC21776-1522-407E-8314-BF40E3E3E17E。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：原厂《电气预防措施》同时出现低压锂离子电池与酸液/排气管文字，不能合并为具体 Model 3 电池搬运方法；静电防护也不是高压绝缘防护。本文以系统类别和连接器结构识读为限。

原厂主程序直接引用且与本页边界相关的入口：低压电源 - 锂离子（断开和连接）——断接低压电源有独立条件，本文不提供执行顺序；最佳实践——用于核对连接器保护和一般作业边界。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
