奔驰87017_80_UHD解锁钥匙轨道步骤

一、适用车型与故障信息

• 第一步注册车辆在线：- 如果客户还有一把可用的钥匙，请您通过 XENTRY 系统自行注册车辆在线（登录入车辆已订购钥匙）.- 如果没有可用钥匙，请查看 WIS 文件 SI80.57-P-0008A 和 OF80.57-P-3000-01A，填写相关文件，然后发送给 UHD。
• 在填写钥匙订购的原因那个框里，请填写： Nofunctional keys are available, please help register vehicle as present. 在右侧有 5 个小

二、检查与诊断要点

• XENTRY UHD解锁钥匙轨道流程

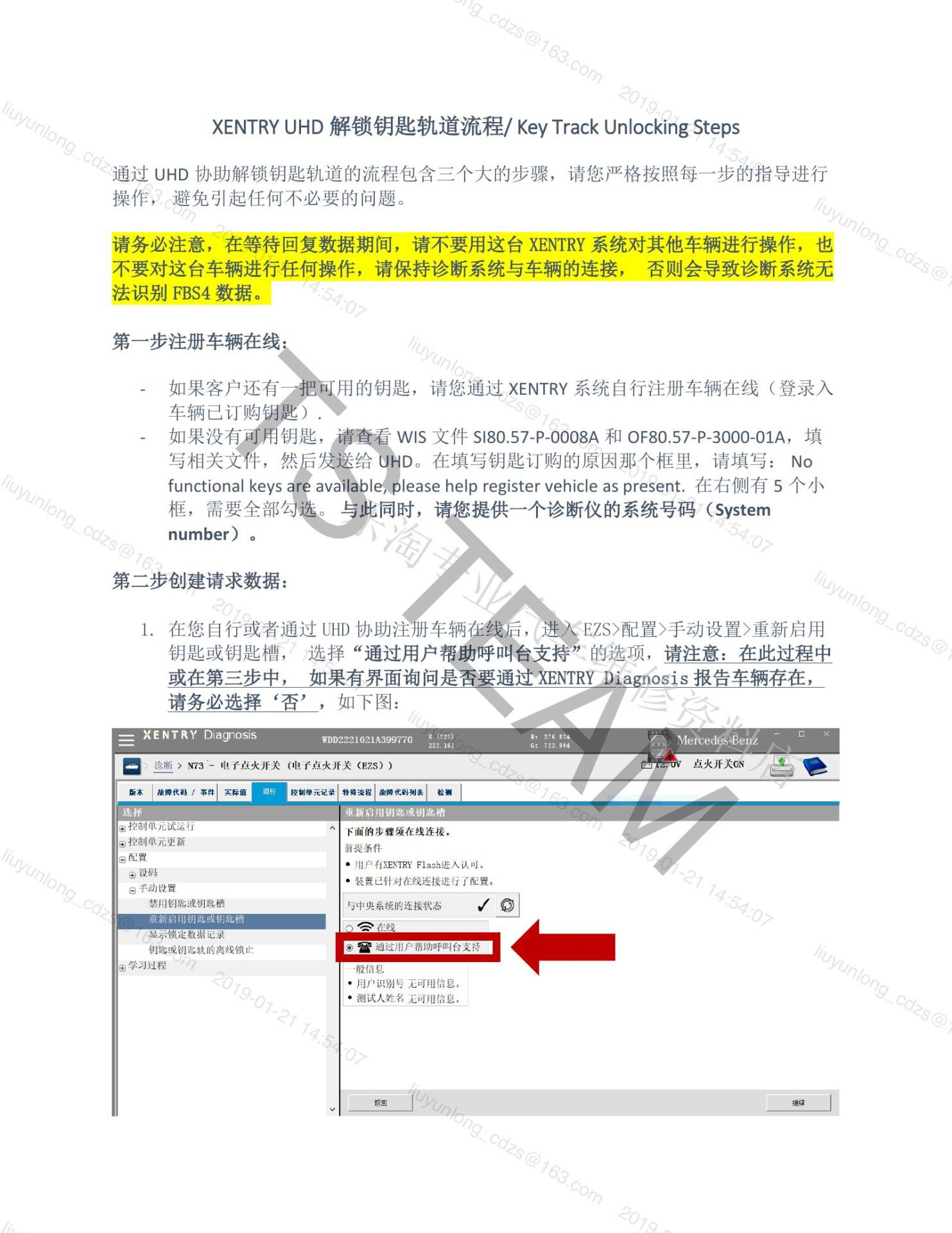

• XENTRY UHD 解锁钥匙轨道流程/ Key Track Unlocking Steps通过 UHD 协助解锁钥匙轨道的流程包含三个大的步骤，请您严格按照每一步的指导进行操作， 避免引起任何不必要的问题。
• 请务必注意，在等待回复数据期间，请不要用这台 XENTRY 系统对其他车辆进行操作，也不要对这台车辆进行任何操作，请保持诊断系统与车辆的连接， 否则会导致诊断系统无法识别 FBS4 数据。
• 框，需要全部勾选。 与此同时，请您提供一个诊断仪的系统号码（System第二步创建请求数据：

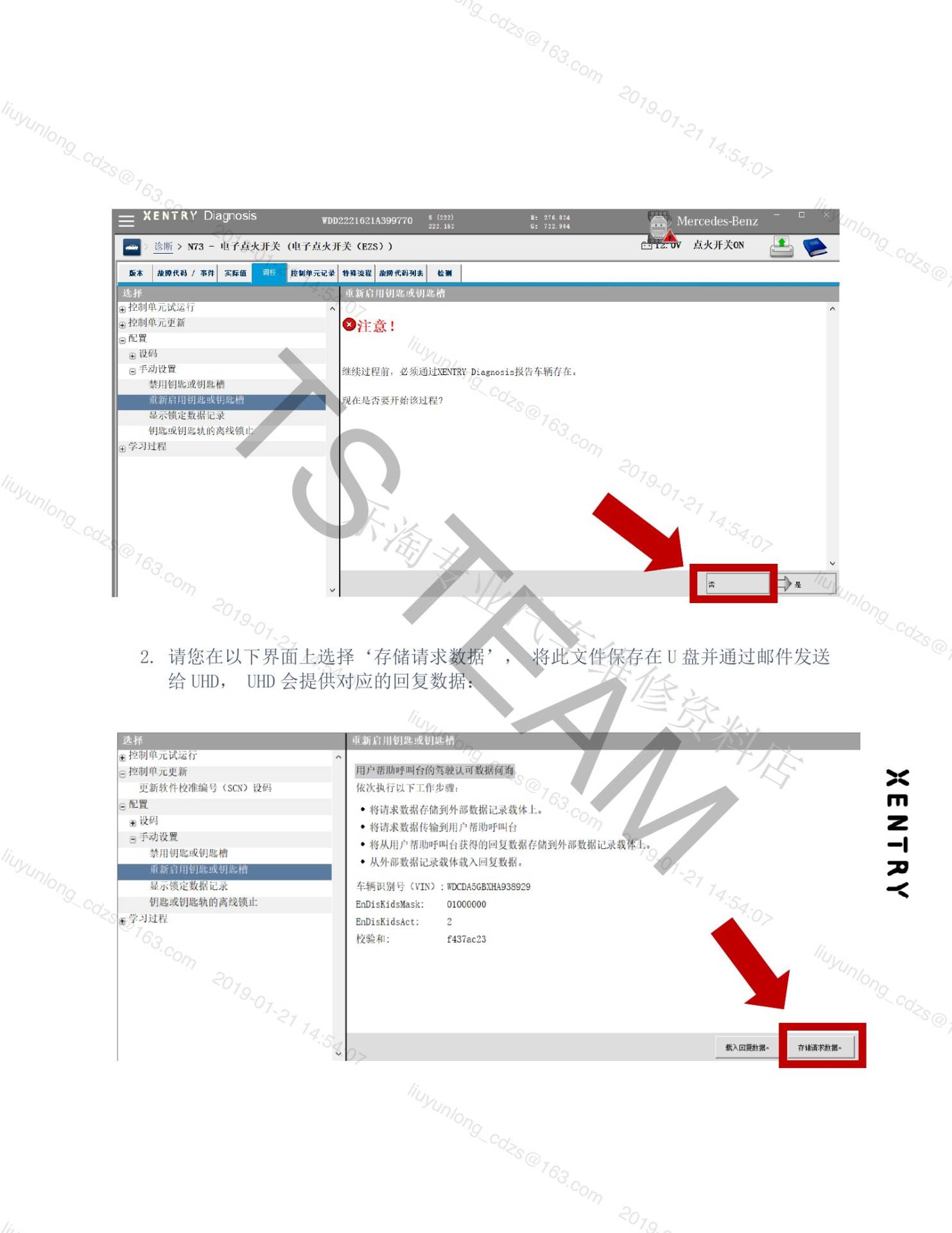

• 1. 在您自行或者通过 UHD 协助注册车辆在线后，进入 EZS>配置>手动设置>重新启用钥匙或钥匙槽， 选择“通过用户帮助呼叫台支持”的选项，请注意：在此过程中或在第三步中， 如果有界面询问是否要通过 XENTRY Diagnosis 报告车辆存在，请务必选择‘否’，如下图：

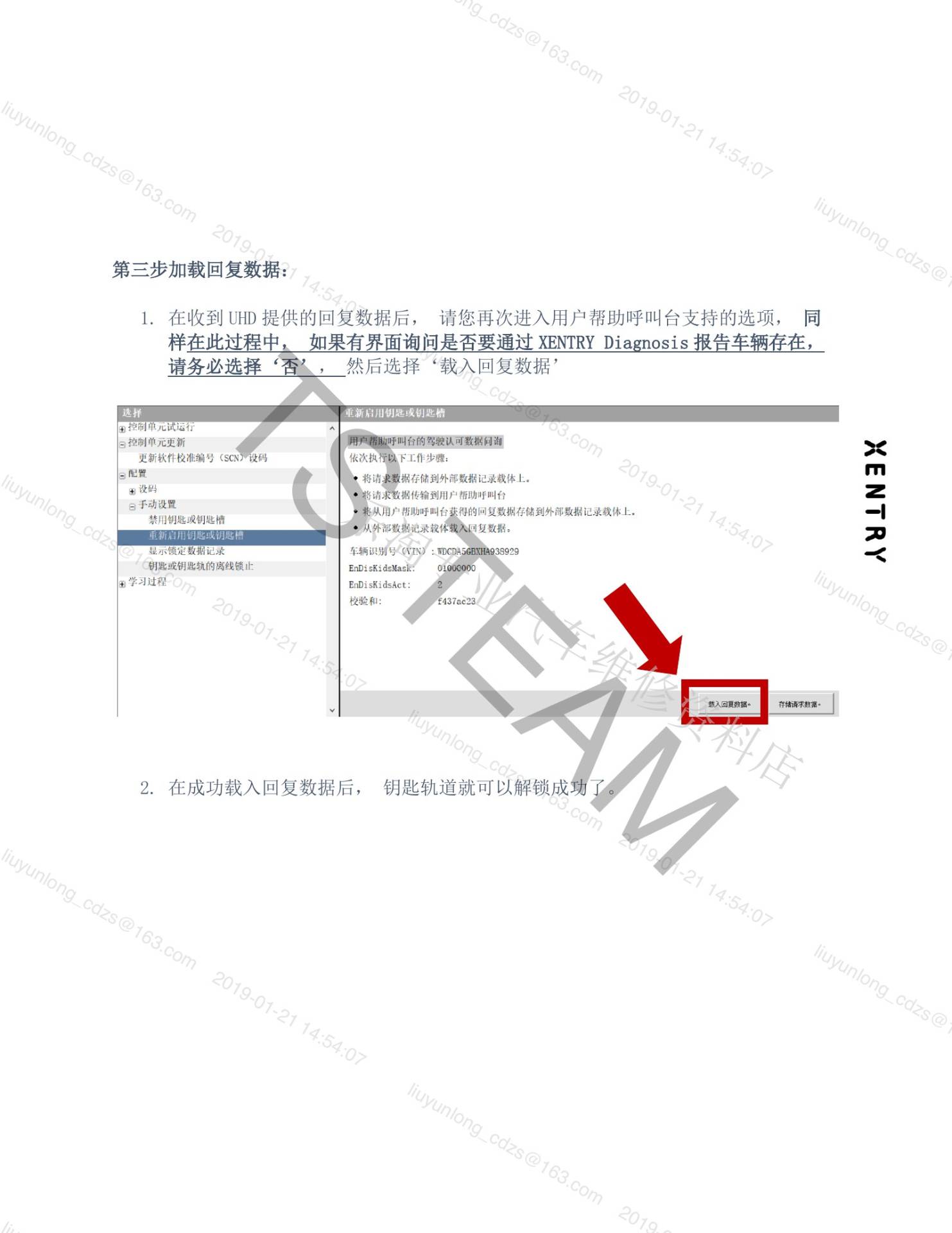

• 1. 在收到 UHD 提供的回复数据后， 请您再次进入用户帮助呼叫台支持的选项， 同样在此过程中， 如果有界面询问是否要通过 XENTRY Diagnosis 报告车辆存在，请务必选择‘否’， 然后选择‘载入回复数据’

三、维修处理与操作要求

• XENTRY UHD解锁钥匙轨道流程
• XENTRY UHD 解锁钥匙轨道流程/ Key Track Unlocking Steps通过 UHD 协助解锁钥匙轨道的流程包含三个大的步骤，请您严格按照每一步的指导进行操作， 避免引起任何不必要的问题。
• 请务必注意，在等待回复数据期间，请不要用这台 XENTRY 系统对其他车辆进行操作，也不要对这台车辆进行任何操作，请保持诊断系统与车辆的连接， 否则会导致诊断系统无法识别 FBS4 数据。
• 框，需要全部勾选。 与此同时，请您提供一个诊断仪的系统号码（System第二步创建请求数据：
• 1. 在您自行或者通过 UHD 协助注册车辆在线后，进入 EZS>配置>手动设置>重新启用钥匙或钥匙槽， 选择“通过用户帮助呼叫台支持”的选项，请注意：在此过程中或在第三步中， 如果有界面询问是否要通过 XENTRY Diagnosis 报告车辆存在，请务必选择‘否’，如下图：

四、记录与注意事项

• XENTRY UHD解锁钥匙轨道流程
• XENTRY UHD 解锁钥匙轨道流程/ Key Track Unlocking Steps通过 UHD 协助解锁钥匙轨道的流程包含三个大的步骤，请您严格按照每一步的指导进行操作， 避免引起任何不必要的问题。
• 请务必注意，在等待回复数据期间，请不要用这台 XENTRY 系统对其他车辆进行操作，也不要对这台车辆进行任何操作，请保持诊断系统与车辆的连接， 否则会导致诊断系统无法识别 FBS4 数据。
• 框，需要全部勾选。 与此同时，请您提供一个诊断仪的系统号码（System第二步创建请求数据：

五、原始技术页面

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原资料页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
