本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI88.70-P-050247，版本5 |
|---|---|
| 功能组 | 88.70 车外后视镜 |
| 日期 | 2014-02-20 |
| 适用范围 | 车型系列 204，带代码 500 车型系列 207，带代码 249 车型系列 212，带代码 249 车型系列 218.3，带代码 249 车型系列 172，截至车辆识别号尾号 F 051 659 |
一、故障现象与投诉条件
电动可折叠车外后视镜在到达极限位置后发出噪音（口哨声、喵喵声）
二、原通告列出的可能原因
电动马达在达到极限位置后继续通电。
这能导致翻折马达产生可听到的振动（口哨声/喵喵声）
三、检查与补救步骤
一个闭塞电流模块：
的闭塞电流模块
须拆卸车门饰板
• 用螺丝刀解锁插头 (A) (1)，然后将白色饰板 (B) 拔下 (2) => 见图 1
• 要进行的接触连接 => 见图 1
• 脱开插头 (A) 的插针 4 并连接到随附的连接器 (C) 的槽 2 上
• 脱开插头 (A) 的插针 5 并连接到随附的连接器 (C) 的槽 1 上
• 将闭塞电流模块 (D) 的蓝色电缆连接到插头 (A) 槽 4 上
• 将闭塞电流模块 (D) 的白色/蓝色电缆连接到插头 (A) 槽 5 上
到插头 (A) 上
• 完成的总成见图 2
• 用胶带或电缆扎带固定住闭塞电流模块 (D) 以防形成噪音
附件
文件 描述
助性图示
的闭塞电流模块
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
W 220 589 01 99 60 插片，MQS 触点 1 基础线束维修套件 W000 589 13 99
00 的组成零件
X
W 220 589 01 99 50 带夹钳的插片支架 1 基础线束维修套件 W000 589 13 99
00 的组成零件
X
操作号与损坏代码
容 时间 损坏代码 提示
车外后视镜电流监控器，位置：..... 82A27 36 左侧
车外后视镜电流监控器，位置：..... 82N27 36 右侧
左侧和右侧车外后视镜电流监控器
WIS参考
前车门上的车门衬
里
车型系列 172 补救

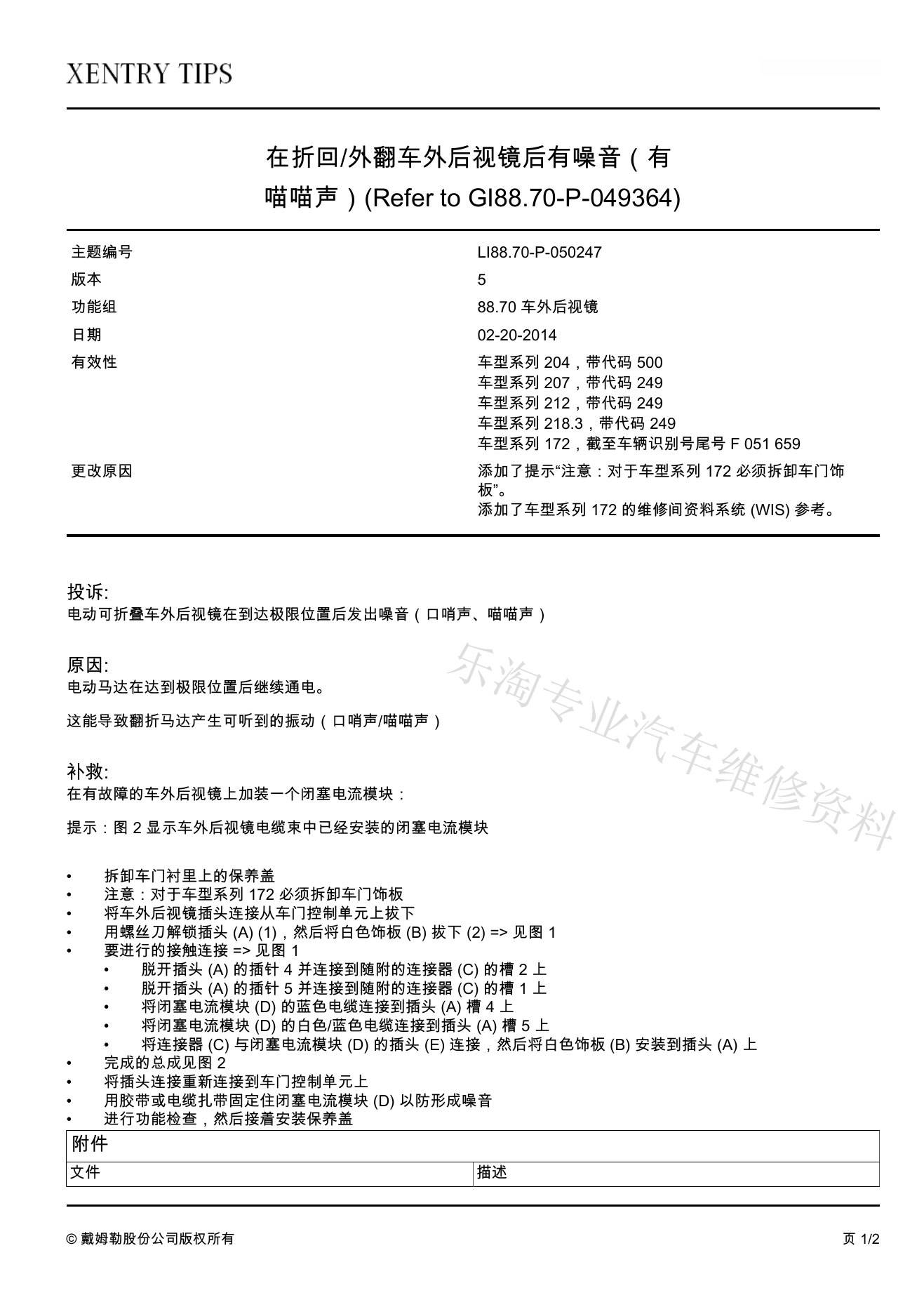

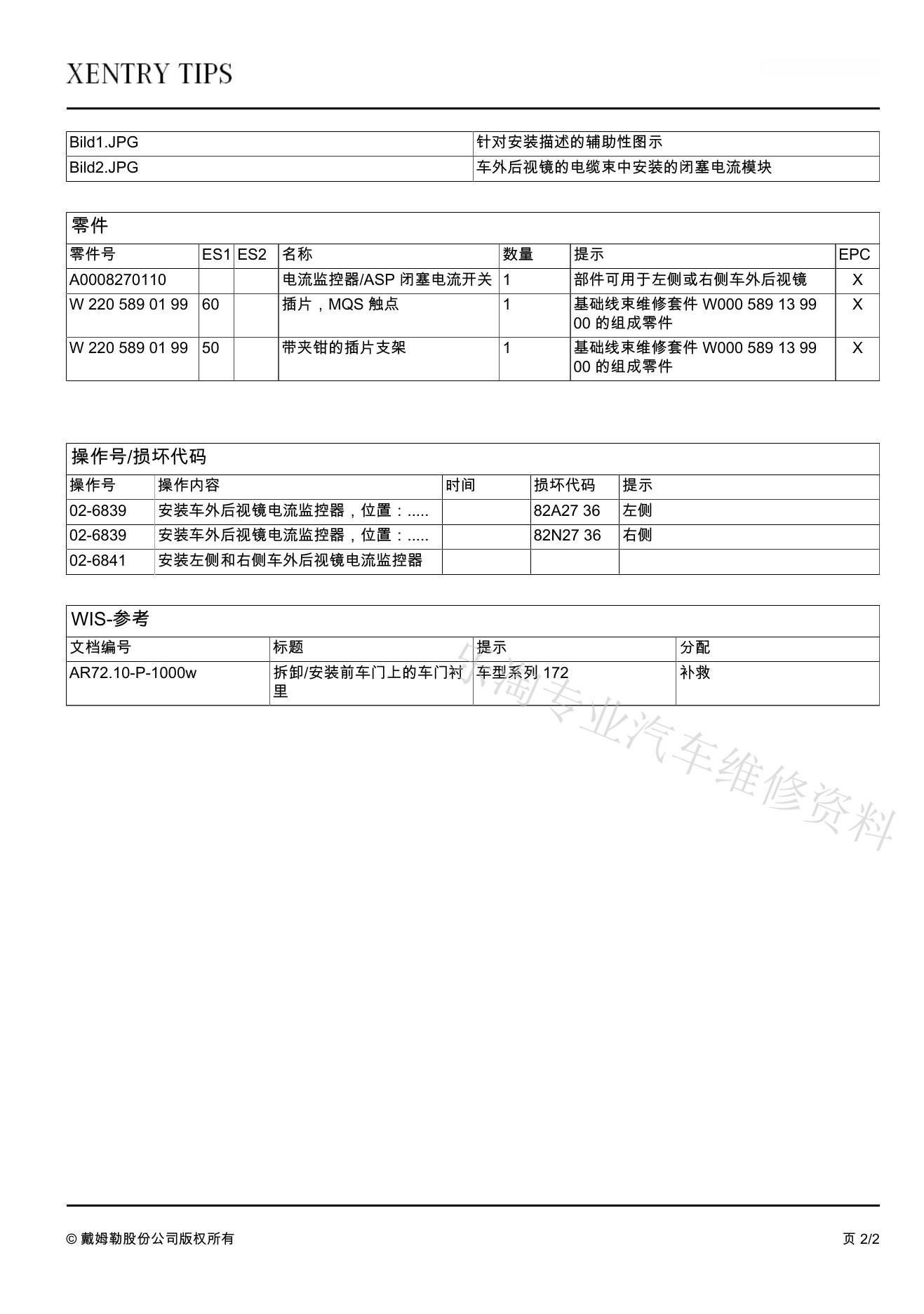

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
