奔驰发动机系统奔驰C180K、C200K、E200K车系发动机控制系统电脑板96+58针端子

肖师傅
肖师傅
肖师傅
管理员, Keymaster
8640
文章
1
粉丝
端子速查评论41阅读模式
摘要奔驰发动机系统奔驰C180K、C200K、E200K车系发动机控制系统电脑板96+58针端子资料。

奔驰发动机系统奔驰C180K、C200K、E200K车系发动机控制系统电脑板96+58针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

奔驰发动机系统奔驰C180K、C200K、E200K车系发动机控制系统电脑板96+58针端子

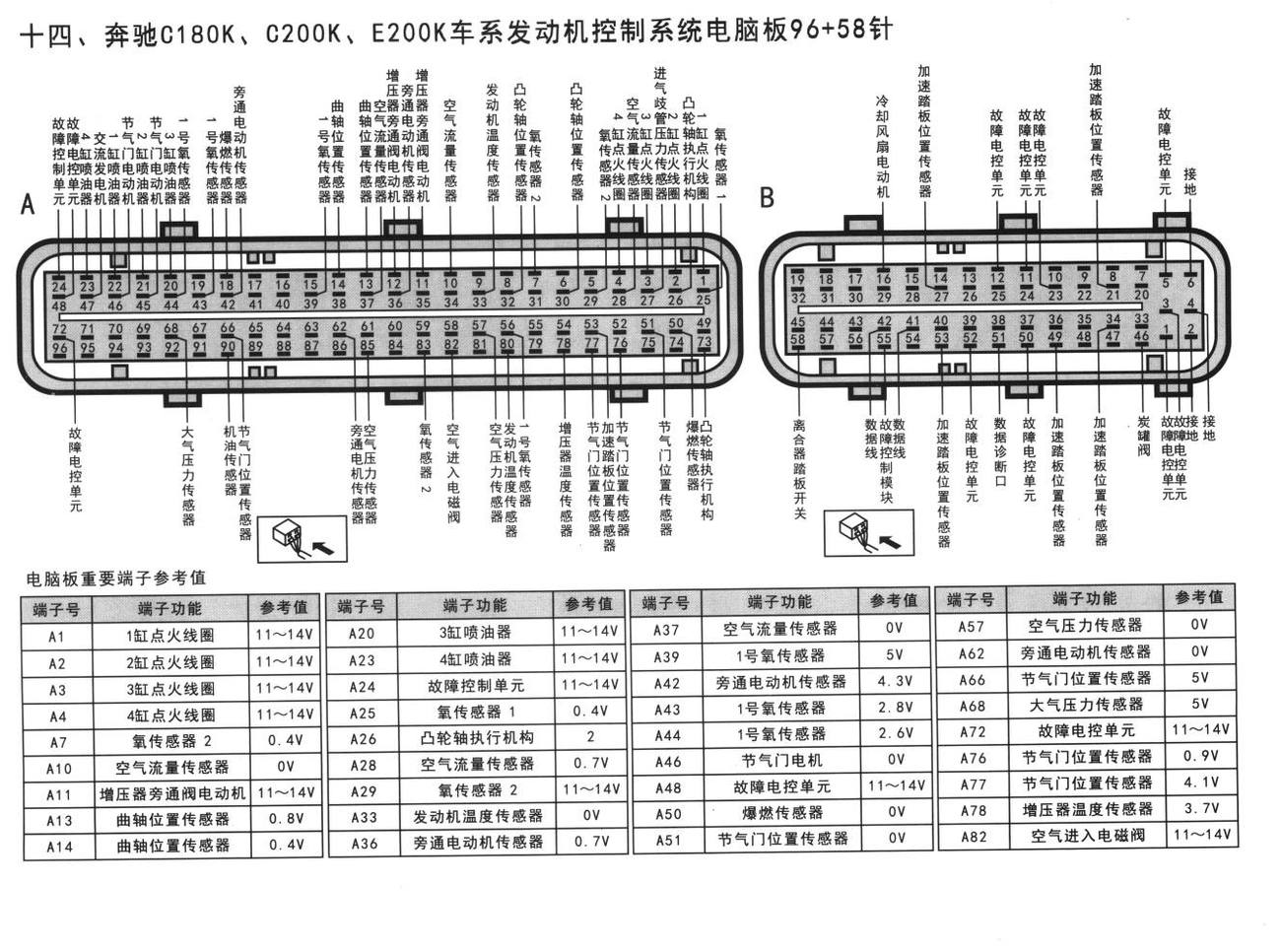

奔驰发动机系统 奔驰C180K、C200K、E200K车系发动机控制系统电脑板96+58针 原始资料第323页
奔驰发动机系统奔驰C180K、C200K、E200K车系发动机控制系统电脑板96+58针端子

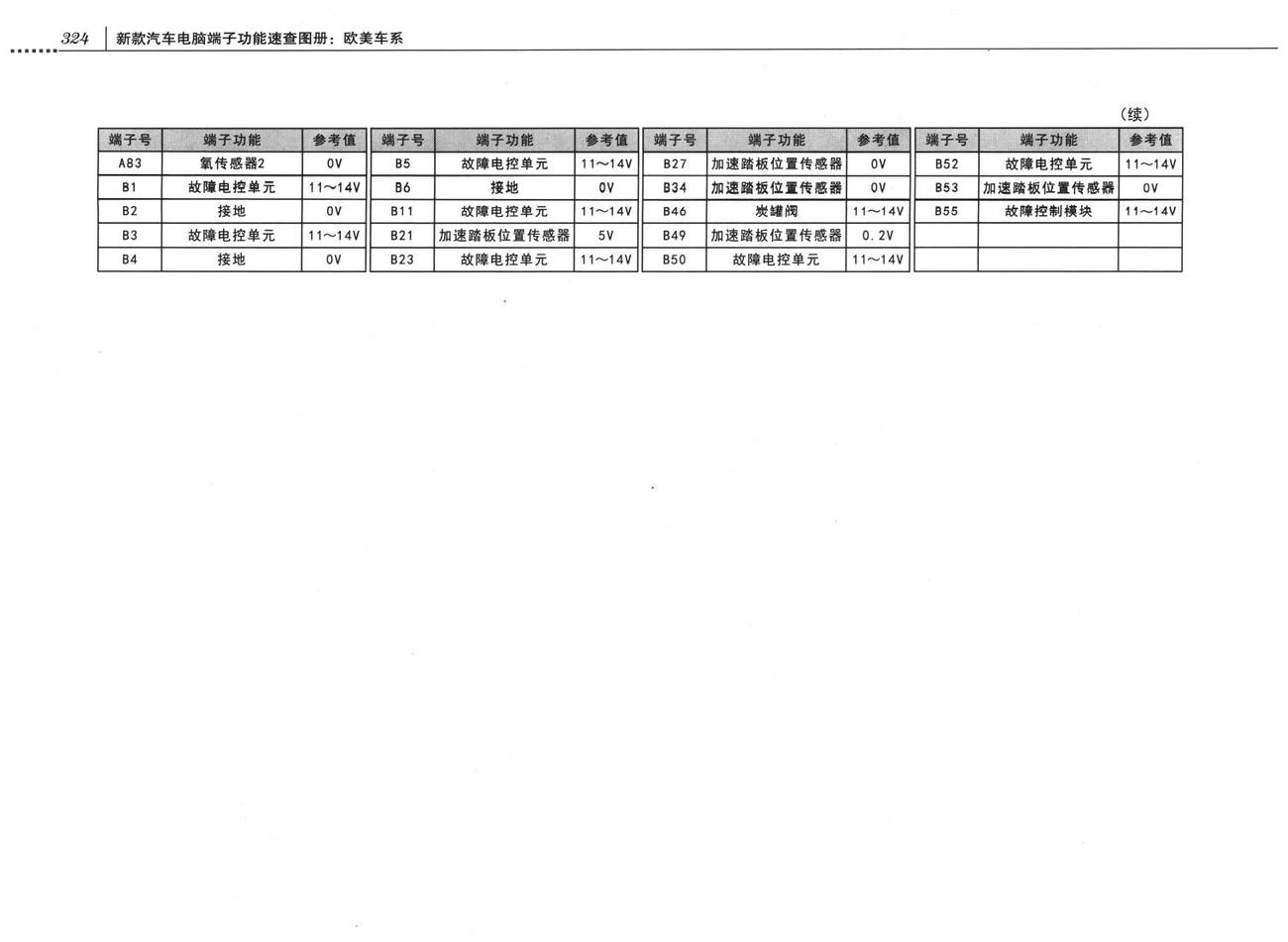

奔驰发动机系统 奔驰C180K、C200K、E200K车系发动机控制系统电脑板96+58针 原始资料第324页

端子参考值

本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。

说明：同一车系可能包含发动机、变速器、车身及其他控制模块；涉及系统电压、传感器信号和执行器输出时，应以原车配置和实测结果为准。
