一、故障现象和适用范围
| 项目 | 整理内容 |
|---|---|
| 案例主题 | GLS 500 Vehicle vibration at speed 110 KMH 120 KMH |
| 适用对象 | 500、110、120 |
| 故障现象 | 报警、异响、泄漏、功能异常、故障码或客户投诉等，以原资料描述为准。 |
| 整理重点 | 按故障现象、检查条件、诊断步骤、判断依据和维修结论梳理。 |
二、检查条件和诊断步骤
- 确认故障码、客户投诉、发生频率、环境条件和维修历史。
- 建立系统范围：传感器、执行器、线路、控制单元、机械部件和外部环境逐项排查。
- 优先使用实际值、功能测试、线路测量、压力/电压/波形等可验证数据。
- 每一步排查都要能缩小故障范围，最后再进行维修处理和复核。

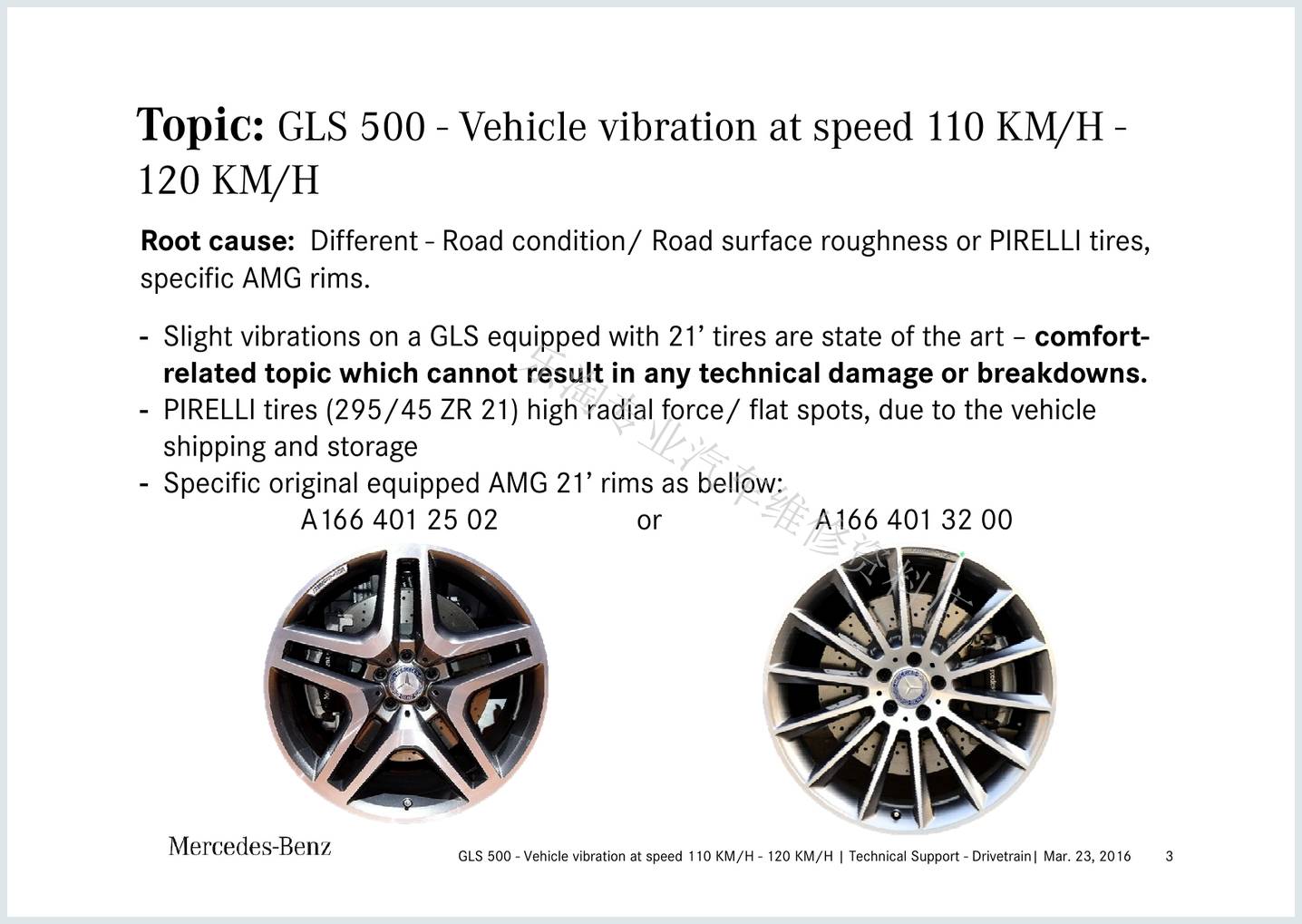

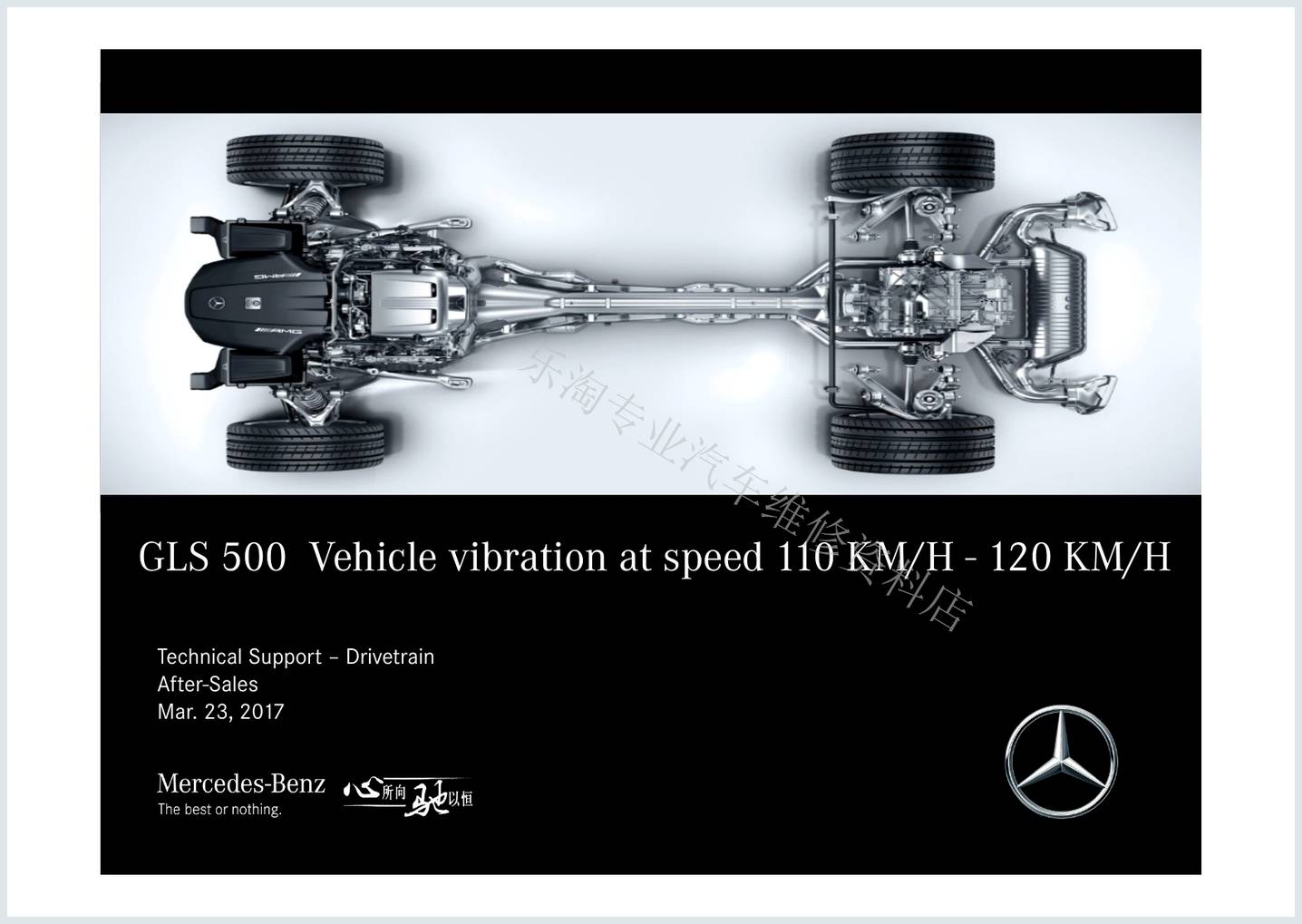

三、关键原图
四、诊断对照图
五、判断依据和维修结论
- 结论必须能回到故障现象、实测数据和原资料依据。
- 如果故障码只是入口，不要把故障码直接当成最终损坏件结论。
- 维修后需要清码、功能测试、实际值复核或路试确认，避免重复进厂。

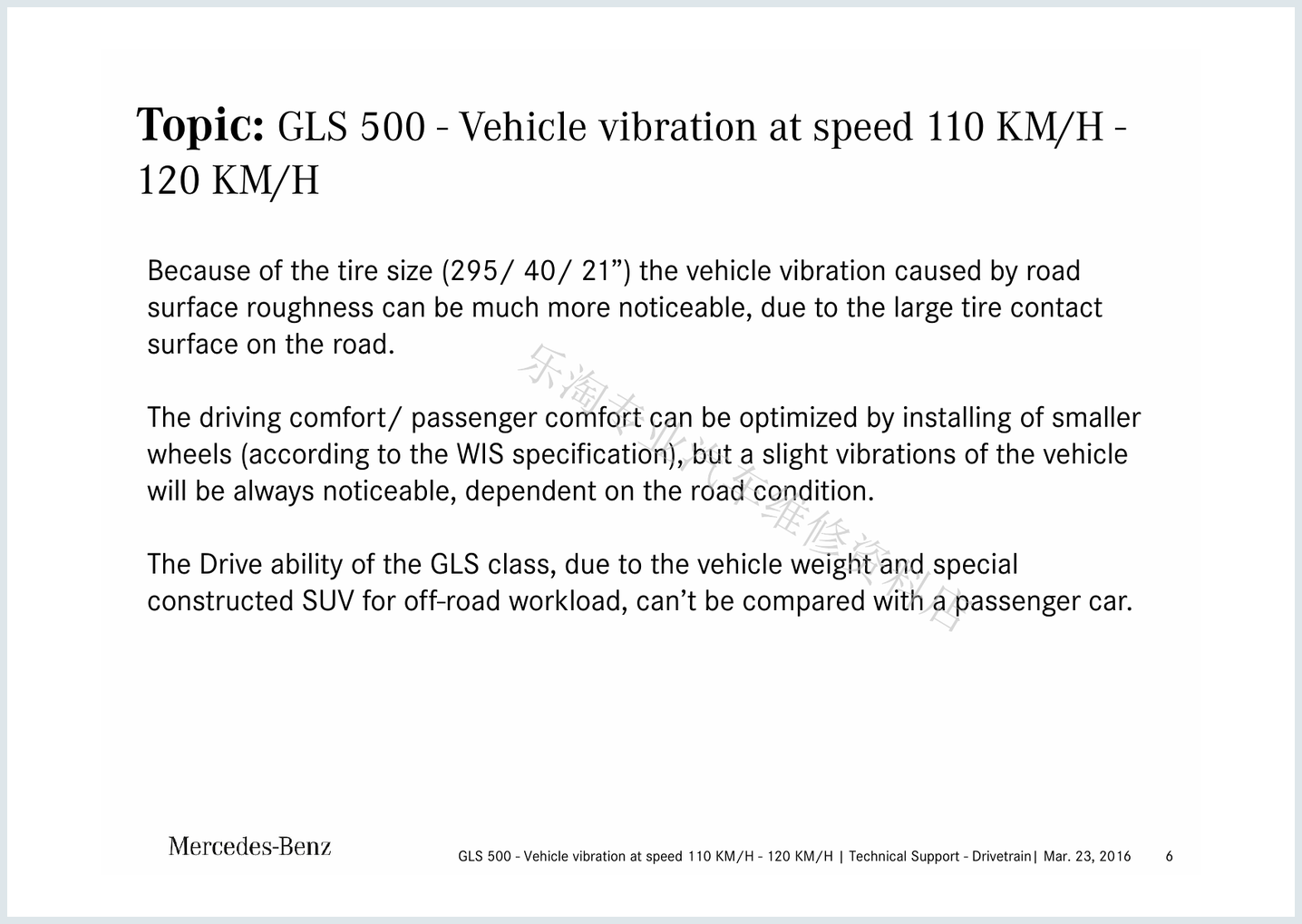

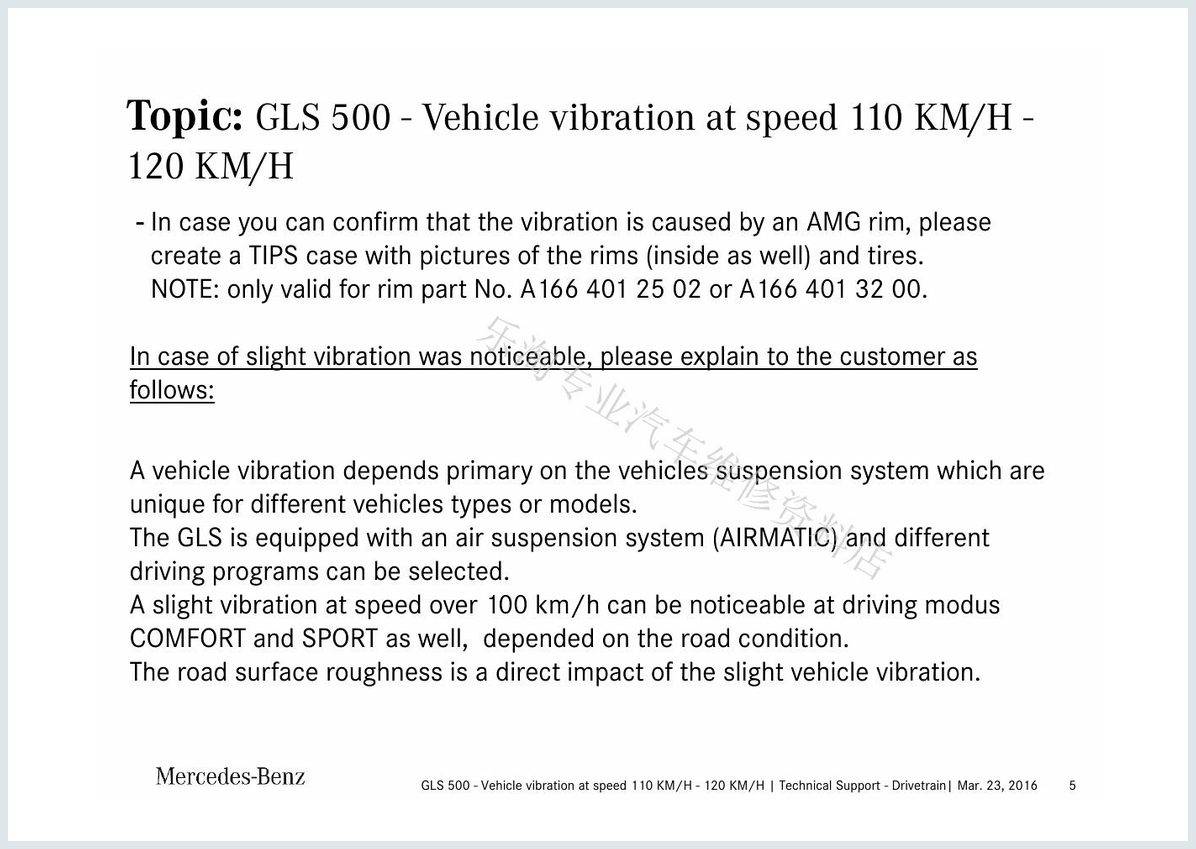

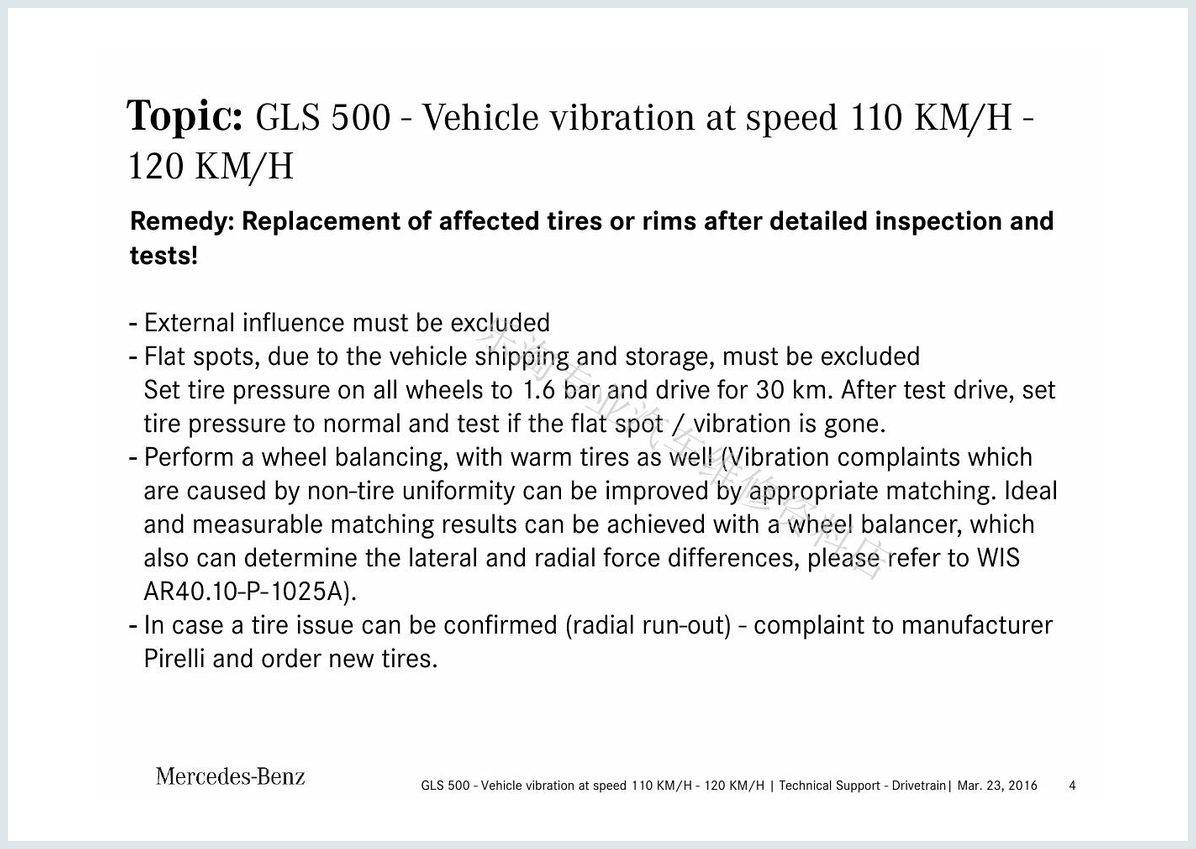

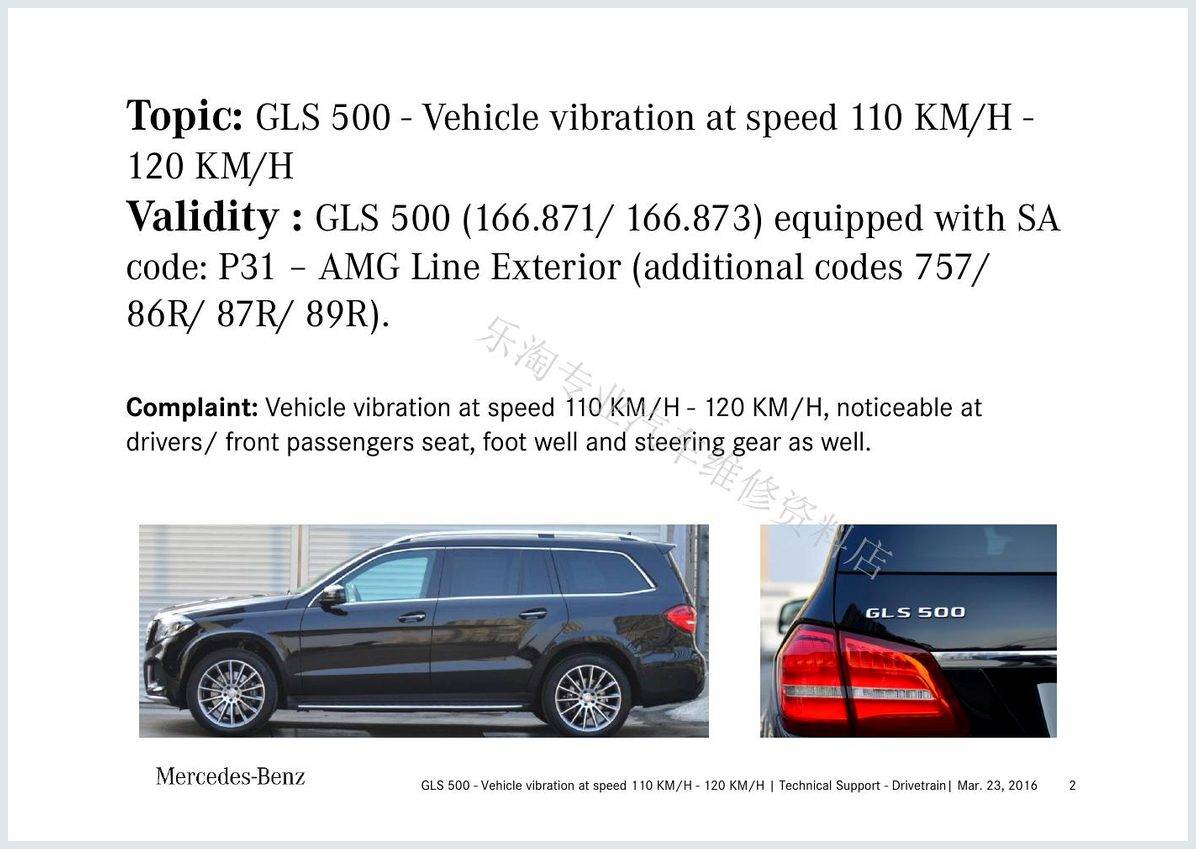

原资料页参考
展开查看全部原资料页
资料说明：本文根据奔驰技术培训资料及维修案例内容整理，仅用于汽车维修技术学习、故障诊断思路交流和内部培训参考。文中图片、表格及参数来源于原始培训资料，版权归原权利方所有；如涉及版权或使用不当，请联系我们处理。实际维修请以厂家最新维修资料、诊断仪提示和车辆实测数据为准。
