2024+ 特斯拉 Model 3 SOP8 外部照明：前后灯具、侧灯与控制输出

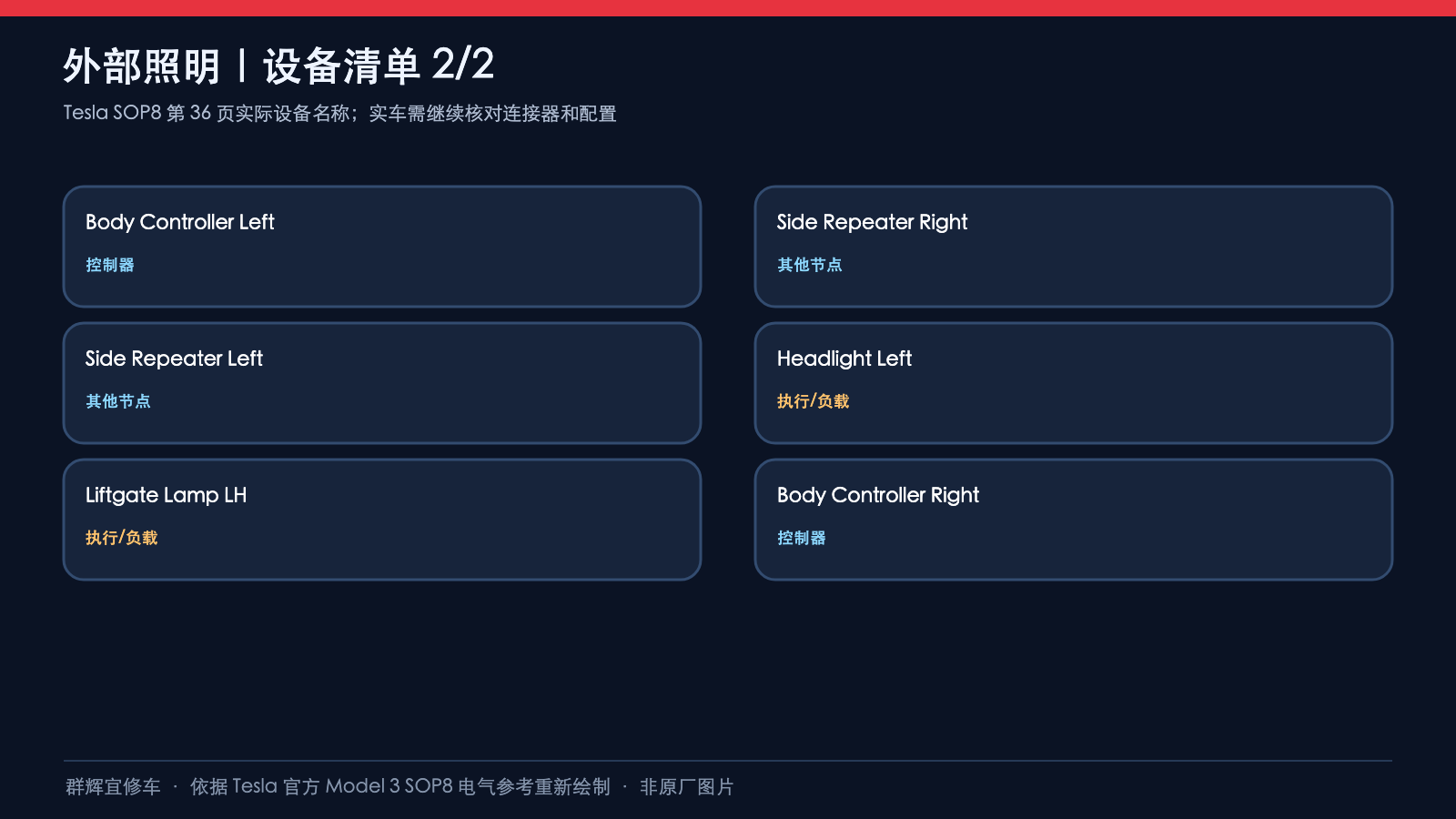

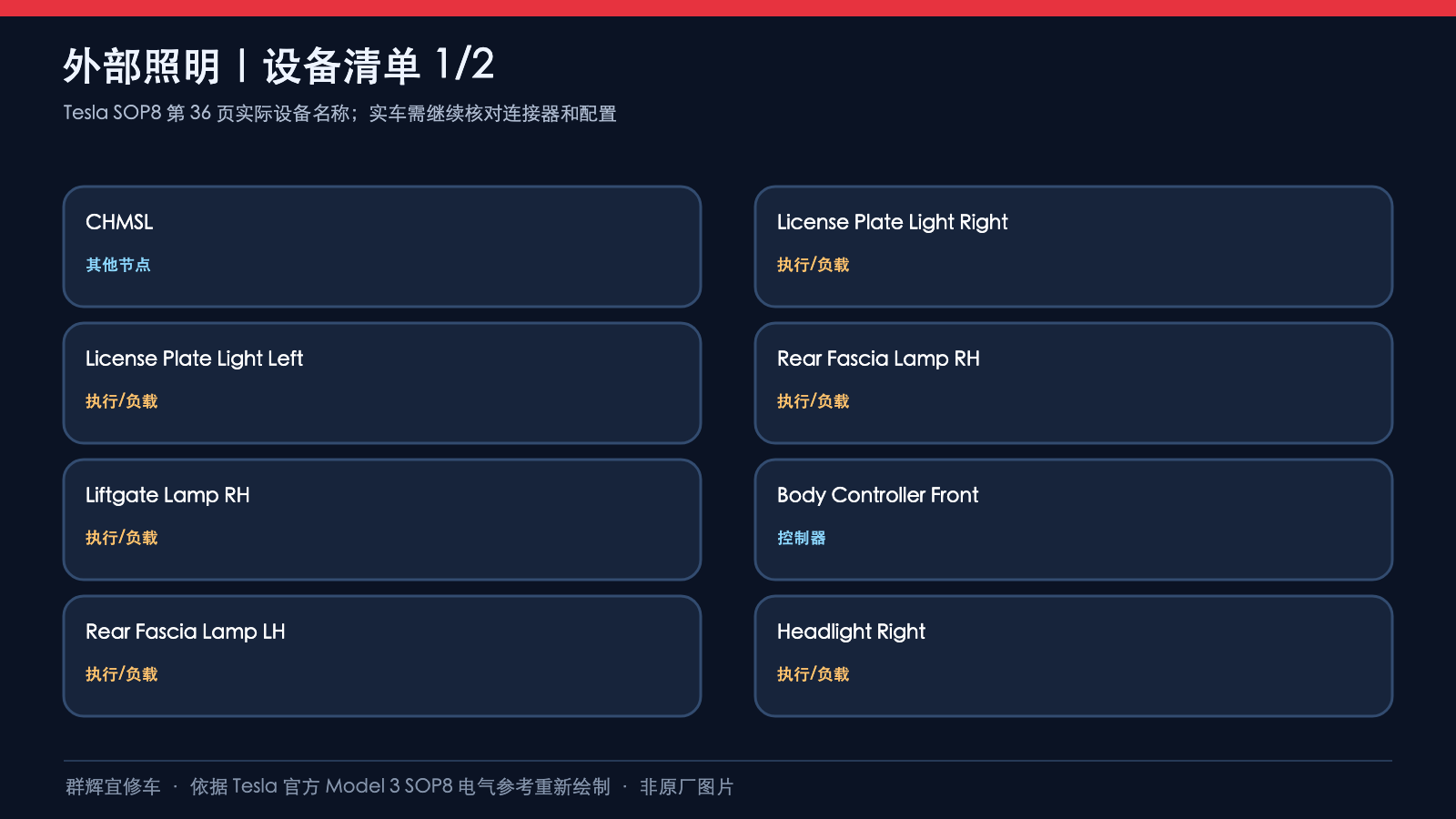

外部照明应按灯具端子和控制器追线，不能仅凭左右位置判断供电来源。例如左后保险杠灯的有关支路也接到右车身控制器；后备箱盖左灯经过两对转接器，而右灯不是相同路径。本篇将整页原厂图分为六幅局部关系图，让供电、LIN、亮度控制、故障反馈和搭铁分别可追溯。

适用边界：依据Tesla电气参考prog-233、Model 3 SOP8，图纸发布标记05/2023，交互网址page=36，纸面37 of 57。原文章标题“2024+”不表示这套端子适合所有后续年款。必须按车辆工厂、生产日期、地区及配置选择匹配图纸；不同版本的灯具、线束和控制器不能直接套用。

配图按本页实际图面重新整理，线色只用于区分支路，不代表原车颜色。图中的端子圆圈不是插头孔位图，X010-78表示X010连接器78号端子。查实车测点还需对应连接器端面、观察方向和锁扣资料；不能把示意图从左到右的排列当作实际端子顺序。

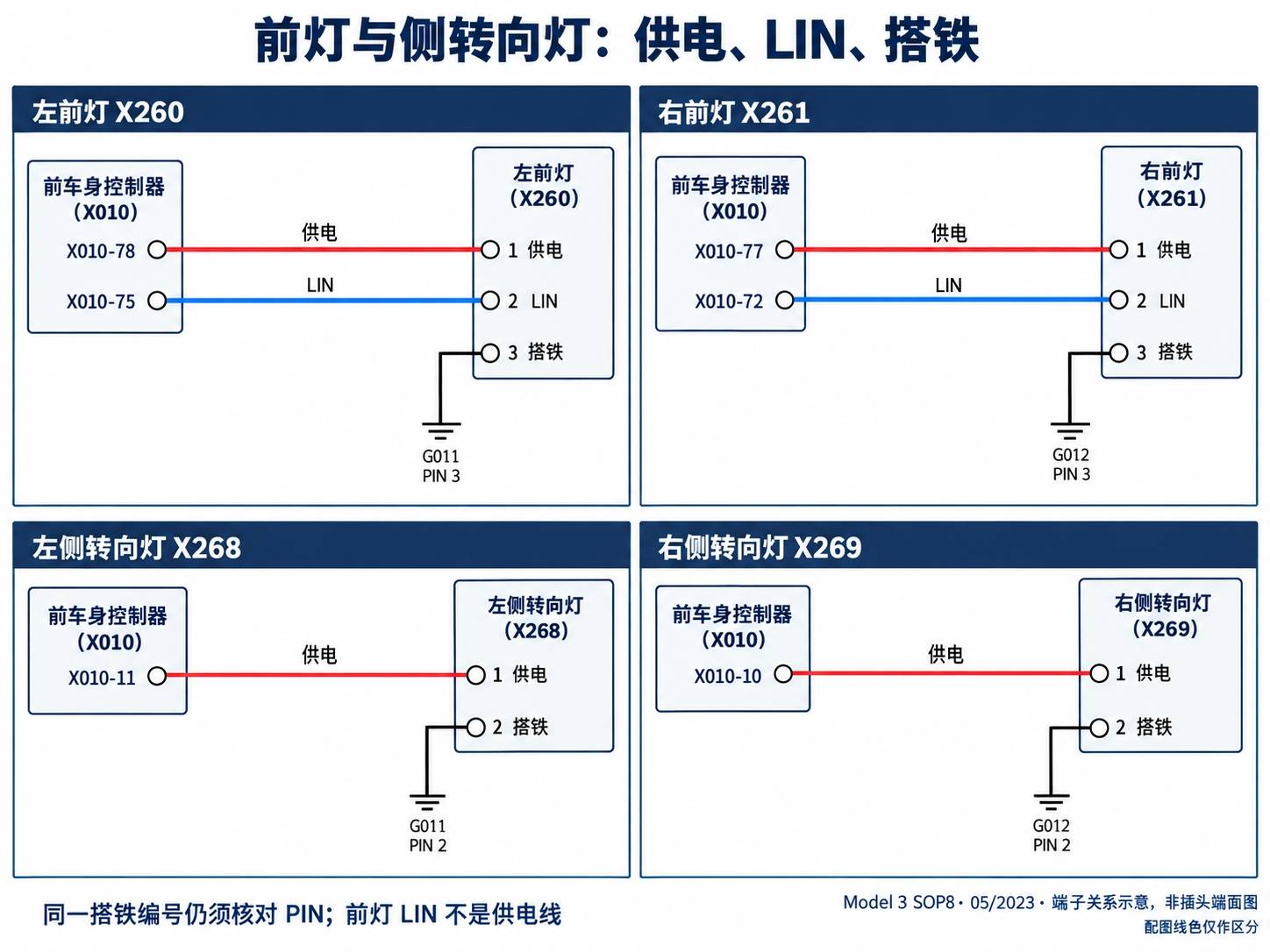

1、前灯与侧转向灯：LIN不能当电源线

前灯和侧转向灯由前车身控制器相关端子连接。左右前灯各有供电、LIN和搭铁三条本页线路；侧转向灯在本页则为供电与搭铁。不能因为它们都属于外部照明，就给侧转向灯增加一条原图没有的LIN支路。

G011或G012相同，并不意味着可以忽略后面的PIN号。原图将前灯与侧转向灯分别接在相应的PIN3和PIN2。诊断记录应保留完整标识，不能只写“附近搭铁正常”。供电存在也不能单独证明LIN通信正常，故障应按适用诊断程序分开验证。

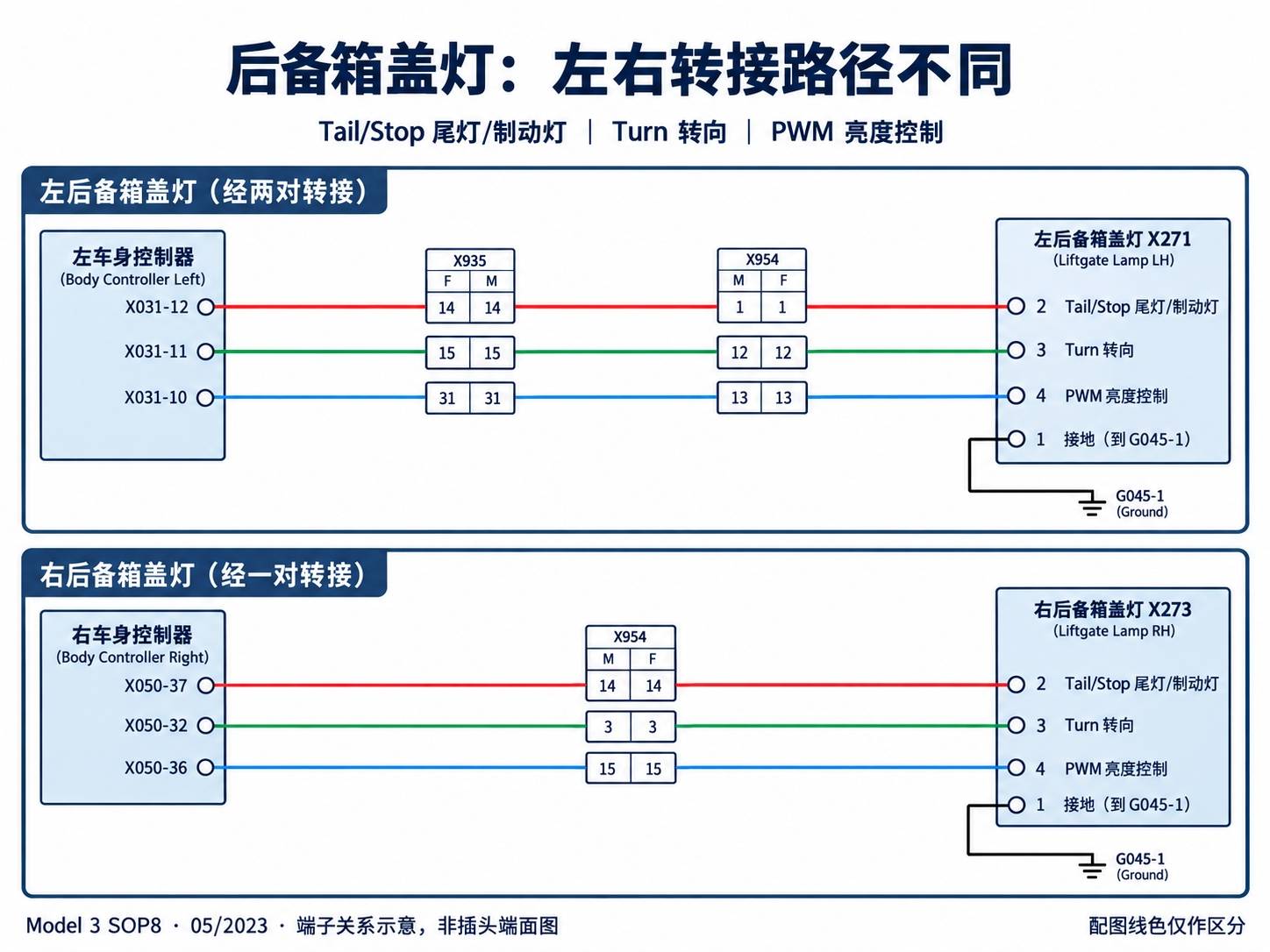

2、后备箱盖灯：左灯多经过一对转接

左后备箱盖灯X271在左车身控制器X031侧，依次经过X935F/X935M和X954M/X954F。Tail/Stop是尾灯/制动灯供电名称，Turn为转向，PWM为亮度控制信号名称，三者不能混成一个测点。

右后备箱盖灯X273由右车身控制器连接：X050-37经X954的14/14到X273-2；X050-32经3/3到X273-3；X050-36经15/15到X273-4。此处保留原图端子写法X050，不擅自改成X050A或X050B。

两侧灯的1号端子分别经各自导线到G045 1，配图中简写G045-1。右灯的三条控制支路在本页不经过X935。对左灯做分段检查时若遗漏X935，就可能漏掉中间连接；反过来也不能给右灯套上不存在的相同转接路径。

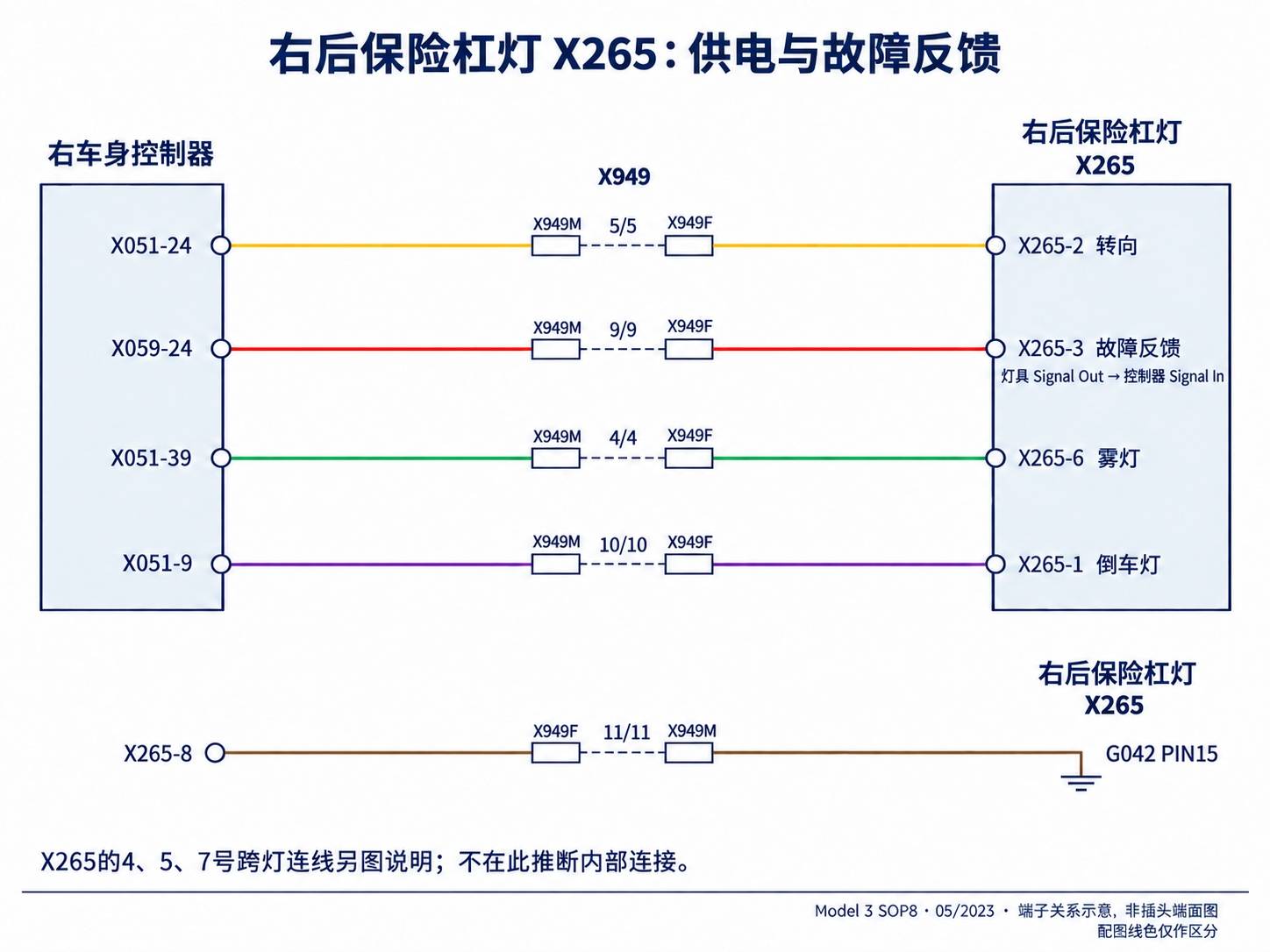

3、右后保险杠灯：故障线方向与供电不同

右后保险杠灯X265的转向、雾灯和倒车灯供电，与Fault故障反馈是不同线路。原图把X265-3标为Signal Out，而控制器X059-24标为Signal In；它不是另一路灯泡电源，不得当作供电端加载。

• 转向：X051-24，经X949M/F的5/5，至X265-2。
• 故障反馈：X265-3，经X949的9/9，至X059-24。
• 雾灯：X051-39，经X949的4/4，至X265-6。
• 倒车灯：X051-9，经X949的10/10，至X265-1。
• 搭铁：X265-8，经X949F/M的11/11，至G042 PIN15。

图中把搭铁路径单独放在下方，仍表示串经该转接端子后才到搭铁点，不是允许在灯具端直接新增搭铁。X265还有通往左灯的跨灯线路，见后文，不能把上图当成整个八针连接器的全部内部电路。

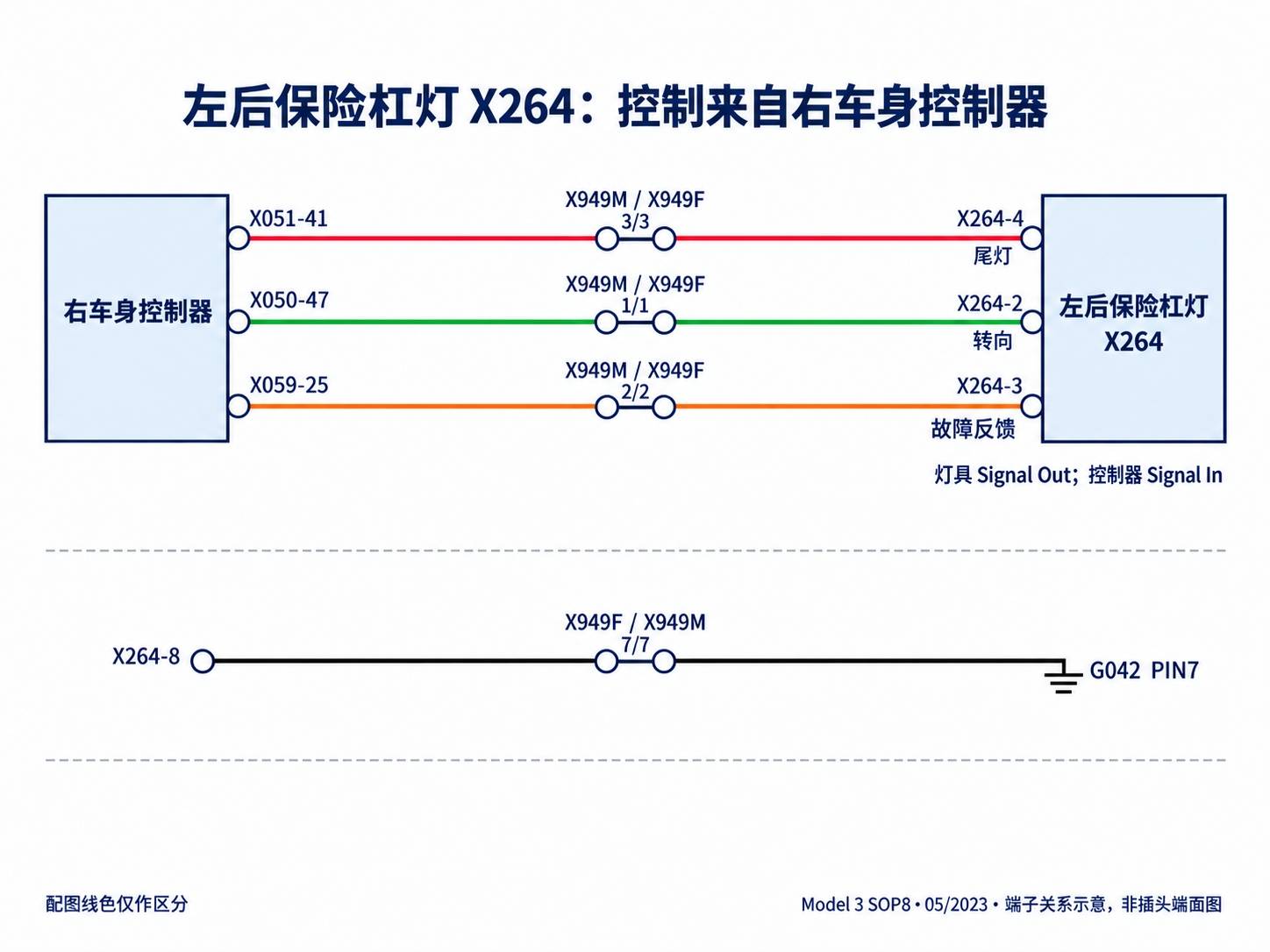

4、左后保险杠灯：控制器并不在左侧

左后保险杠灯X264相关控制支路仍来自右车身控制器。在这一页中，X051-41经X949的3/3连接X264-4尾灯输入；X050-47经1/1连接X264-2转向输入；X264-3故障反馈经2/2回到X059-25。

X264-8搭铁经X949F/M的7/7到G042 PIN7，与右灯的11/11及G042 PIN15不同。左右灯外形相似、插头端子数接近，并不代表控制器端、转接针脚或搭铁PIN完全一致。

因此，维修记录不能只写“左灯线路”，而应写出负载端子、转接器对应端子和控制器端。这样才能区分故障反馈线与转向供电线，也能避免到左车身控制器寻找本页由右控制器负责的输出。

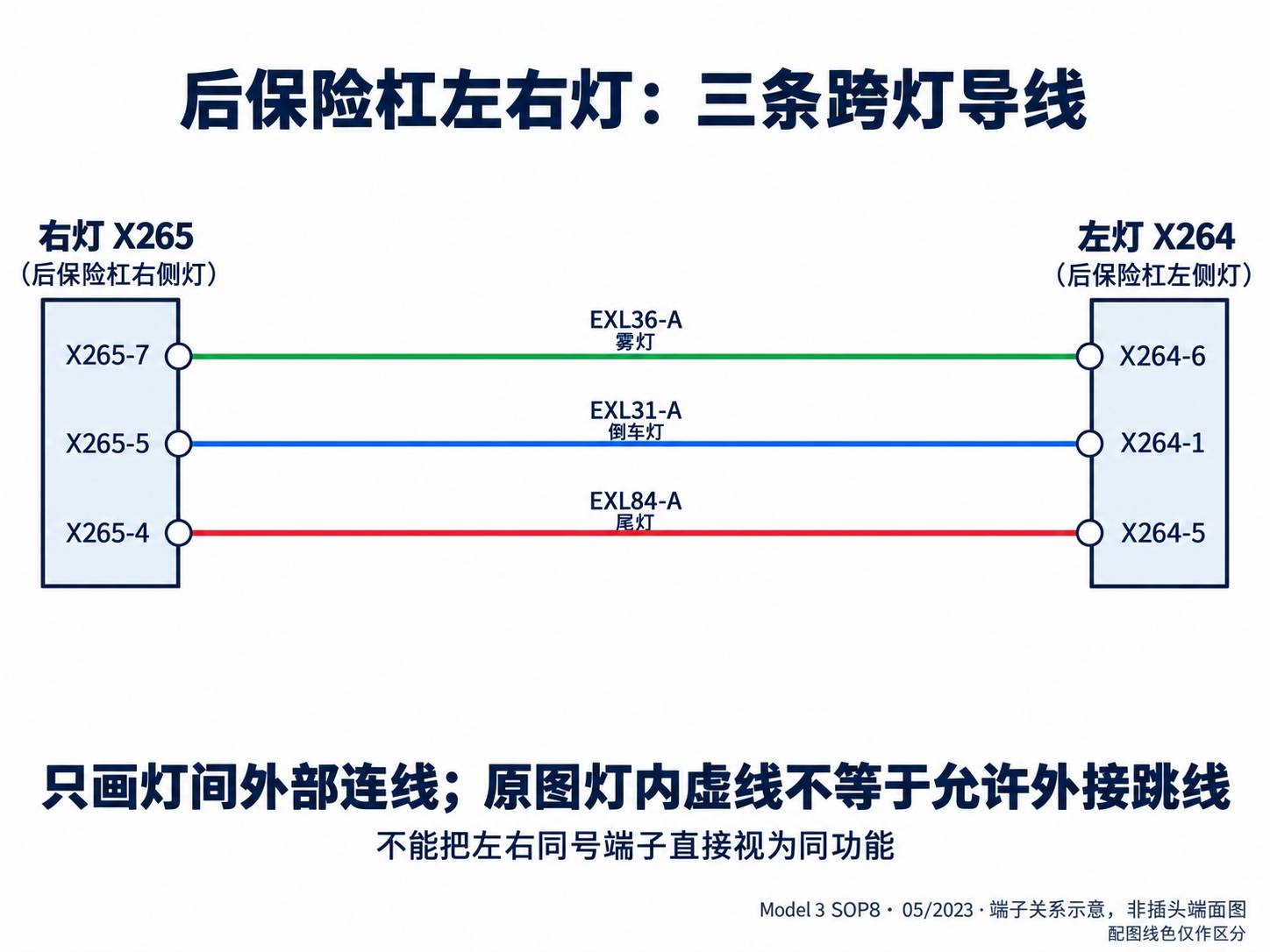

5、三条跨灯线：不要按同号端子推断

原图明确画出了右后保险杠灯与左灯之间的三条外部连线：X265-7经EXL36-A至X264-6（雾灯）；X265-5经EXL31-A至X264-1（倒车灯）；X265-4经EXL84-A至X264-5（尾灯）。例如右灯5号标Reverse，而左灯5号标Tail，左右同号端子不是同一功能。

本局部图只重画这三条外部线，不展开灯内虚线关系，不把灯具输入名称改成未经证实的“固定输出”。原图内部虚线也不是维修跳线指示。不得通过短接左右端子绕过灯具内部电路、控制器保护或故障监测。

当相关功能同时异常时，应结合完整图纸、故障码和适用测试程序定位；仅凭“共用一条线”不能判定两个灯必须一起换，也不能用临时外接电源证明装车回路正常。

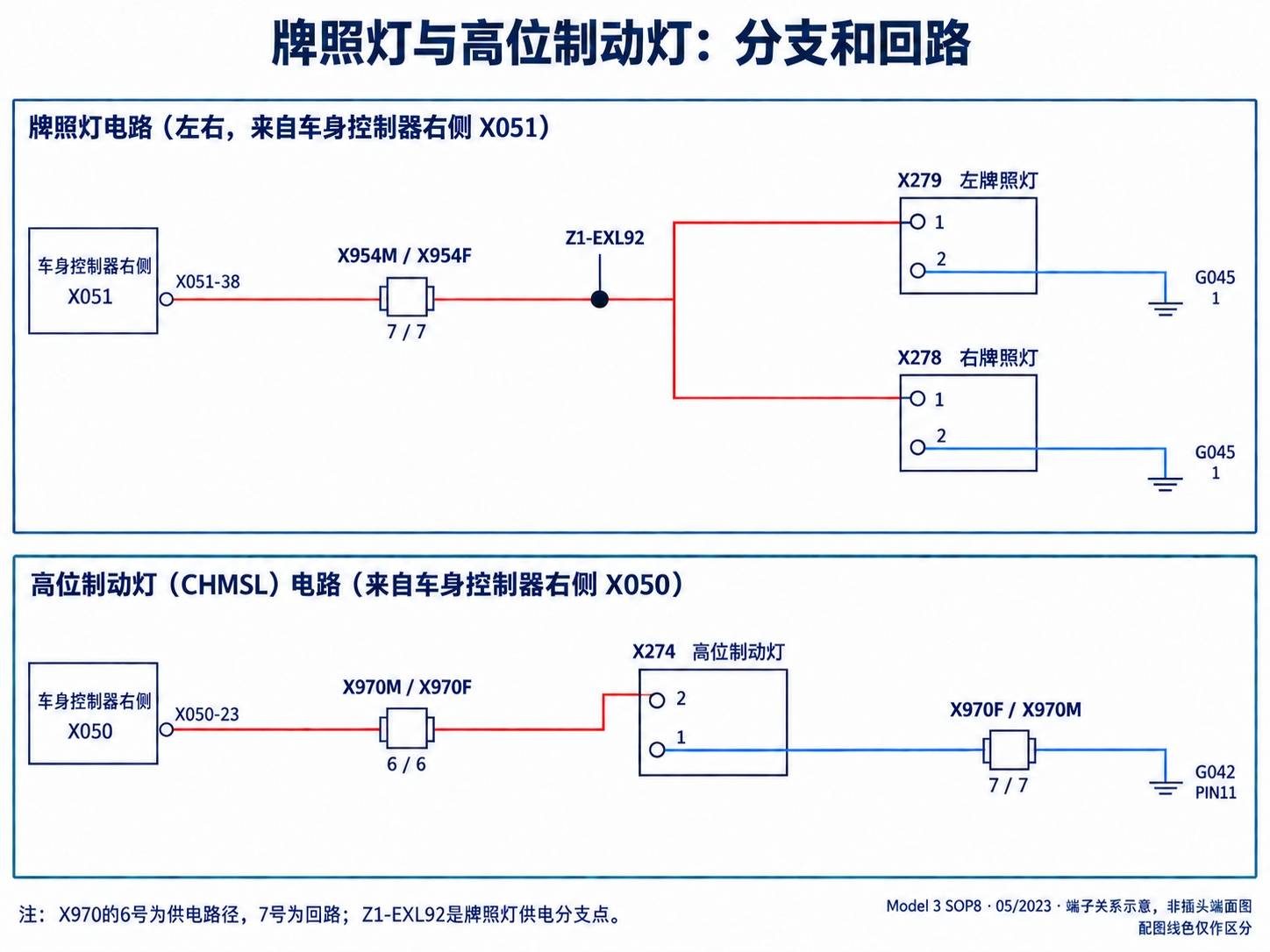

6、牌照灯与高位制动灯不是一组电源

牌照灯供电由X051-38出发，经X954M/F的7/7到Z1-EXL92分支点，再分别到左牌照灯X279-1与右牌照灯X278-1。两只牌照灯各自的2号端子接到G045 1。Z1-EXL92是此处的供电分支点，不是搭铁点，也不是一只控制器。

高位制动灯CHMSL使用独立支路：X050-23经X970M/F的6/6到X274-2；X274-1经X970F/M的7/7到G042 PIN11。X970的6号与7号在本回路承担不同路径，不可互换。不能把牌照灯能点亮视为高位制动灯供电或搭铁已通过检查。

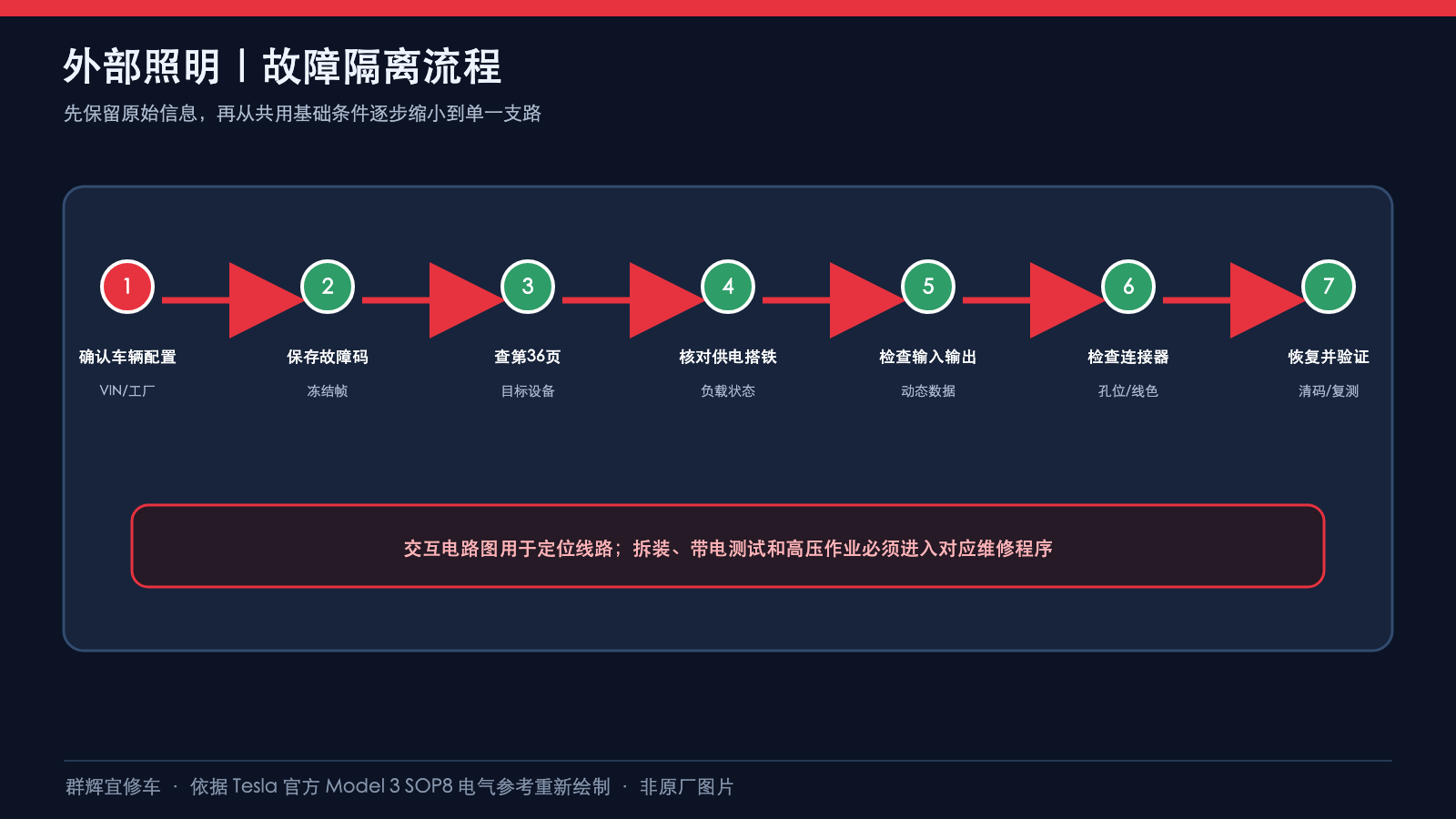

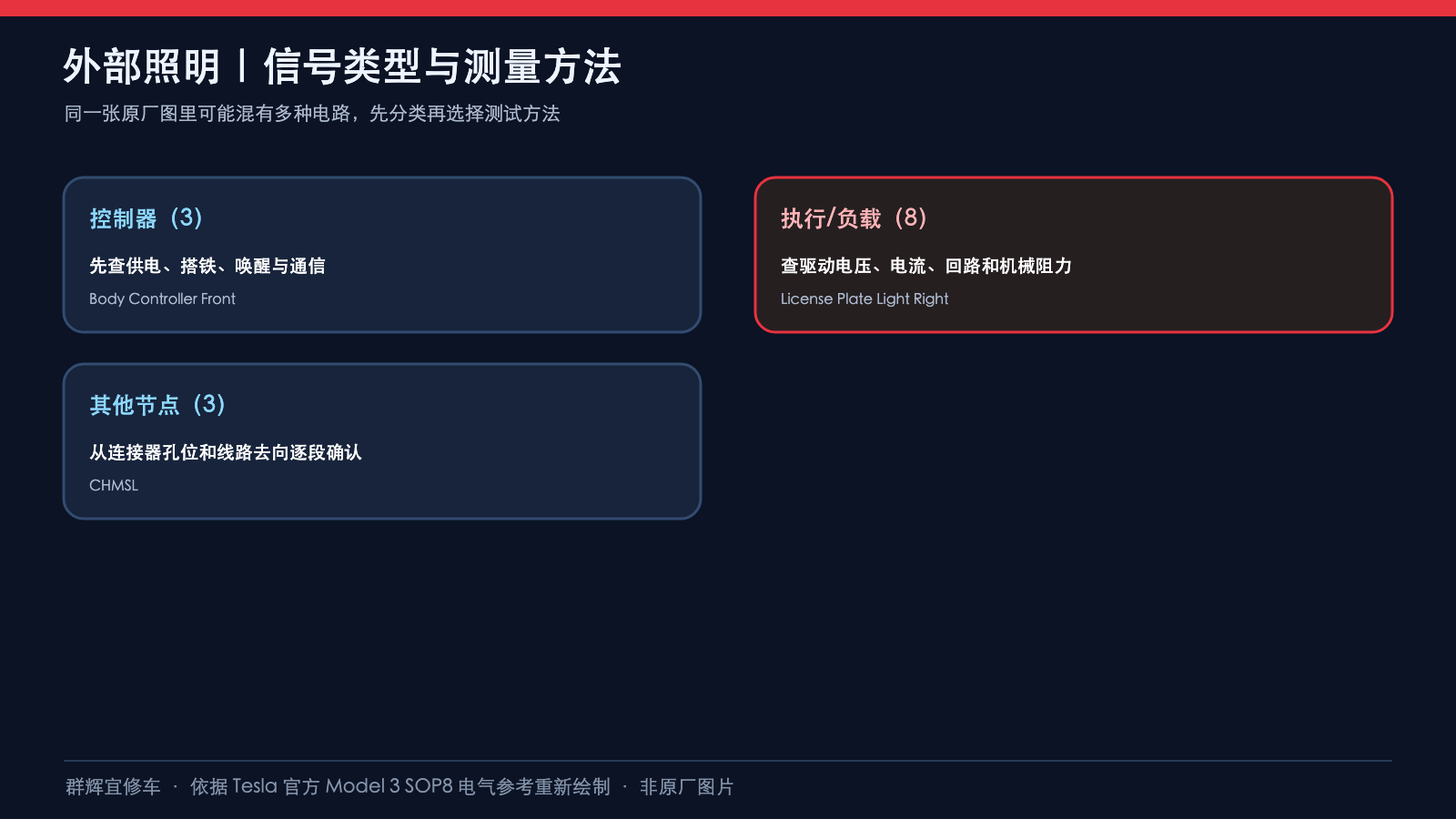

7、现场查询与放行边界

先确认具体失效功能和左右位置，再在匹配图纸中找到灯具名称与连接器；逐段抄录供电、信号、转接与搭铁。需要原车线色、线径、线束编号或实物端面时，应回到原厂相应页查询，本篇强调色不提供这些判定依据。

本文没有给出通用电压、阻值、PWM占空比或LIN波形合格范围，也没有授权任意端子试灯加载、跨接电源、短接搭铁或带电测电阻。拔插和测量应遵循适用断电流程、设备要求和诊断程序；完成维修后按原厂要求验证相关照明功能，故障未消除不能仅凭配图给出放行结论。

资料来源

Tesla Model 3 SOP8：Lights Exterior交互图及外部照明打印图，05/2023、37 of 57。实际SVG与打印图已核对；六幅配图为分组教学重绘，不是原厂插头端面或施工许可。
