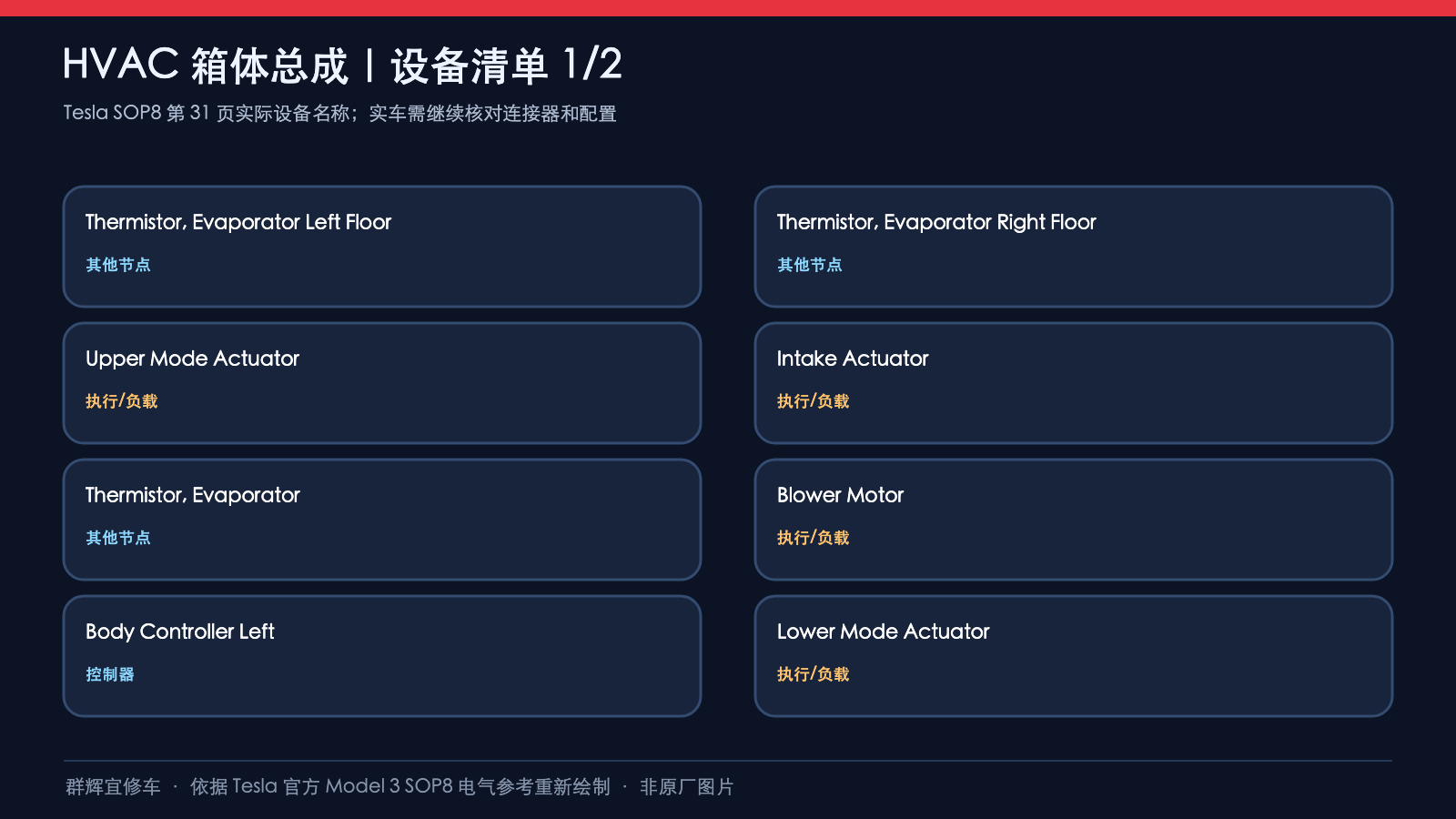

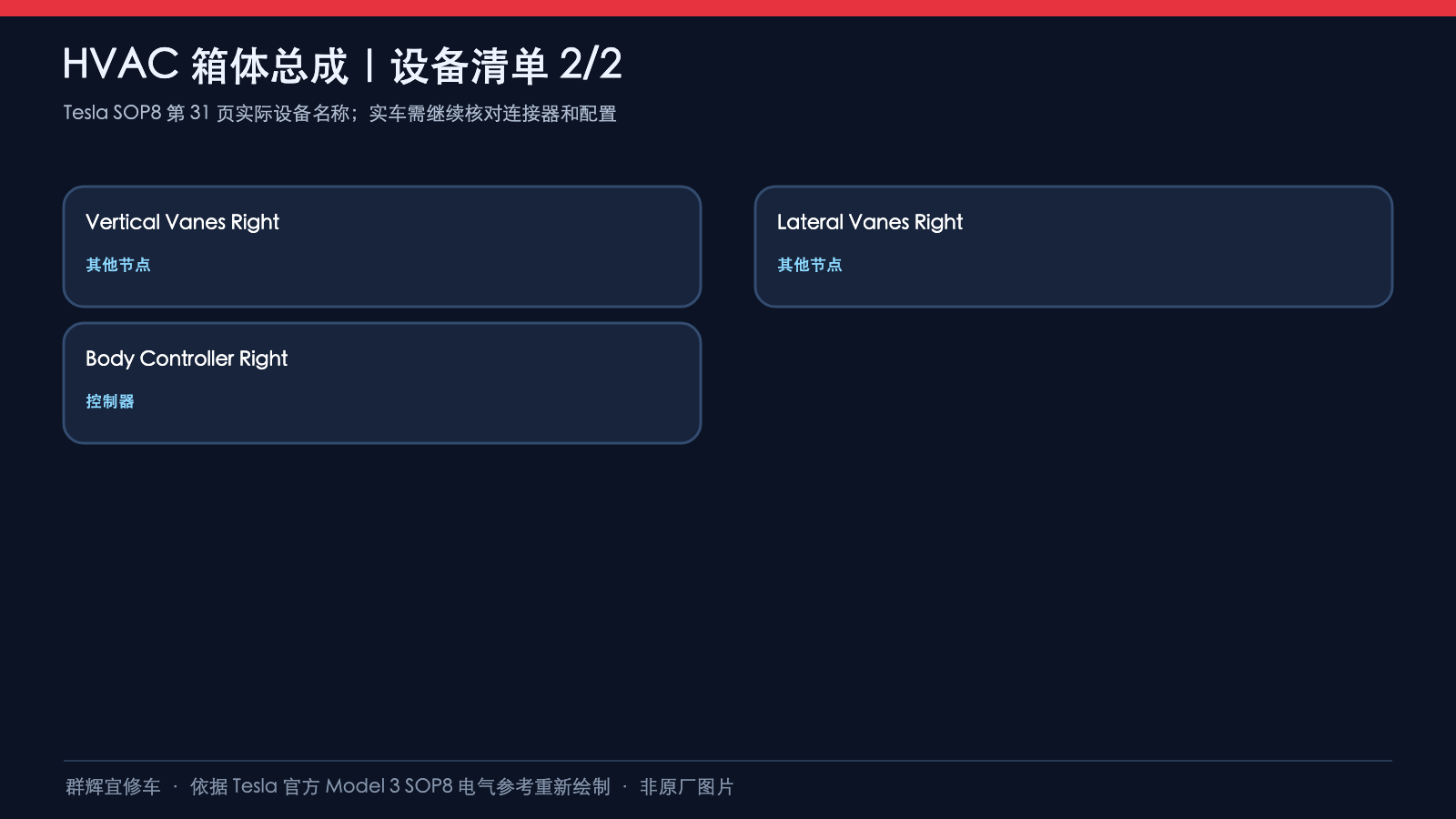

HVAC箱体这页同时画了右侧出风叶片、三组箱体执行器、三组温度传感器,以及左车身控制器驱动的主鼓风机。不能只凭“风门执行器”把整页理解成同一类五线电机,也不能把鼓风机画成普通两线直流负载。
依据实际加载的Model 3 SOP8原厂动态电路及05 2023打印图32 OF 57核对。网页page=31是导航参数,不是打印页码。原标题保留,但“2024+”不能代替生产版本、左右舵、线束与配置核验。
一、先分清共用参考、共用返回和独立信号
右车身控制器X058-19的HVAC_SHARED_5V经HVC005V-E(RD红,0.35 FLRY)到Z1-HVC005V,再分给右纵向、右横向、下模式、进气和上模式执行器。X058-20经HVCGND-J(BU蓝,0.35 FLRY)连接Z1-HVCGND,汇集上述五组位置返回及三组温度传感器返回。
以下图将共用接点标在简化线路上,不代表每个执行器都由控制器单独拉出一根参考线或搭铁线;实际接点和线束走向应查原图。共享参考异常可能影响多个分支,但不能仅凭多个故障就判定控制器损坏。本页没有给出参考电压的允许偏差、测试工况或电阻标准。

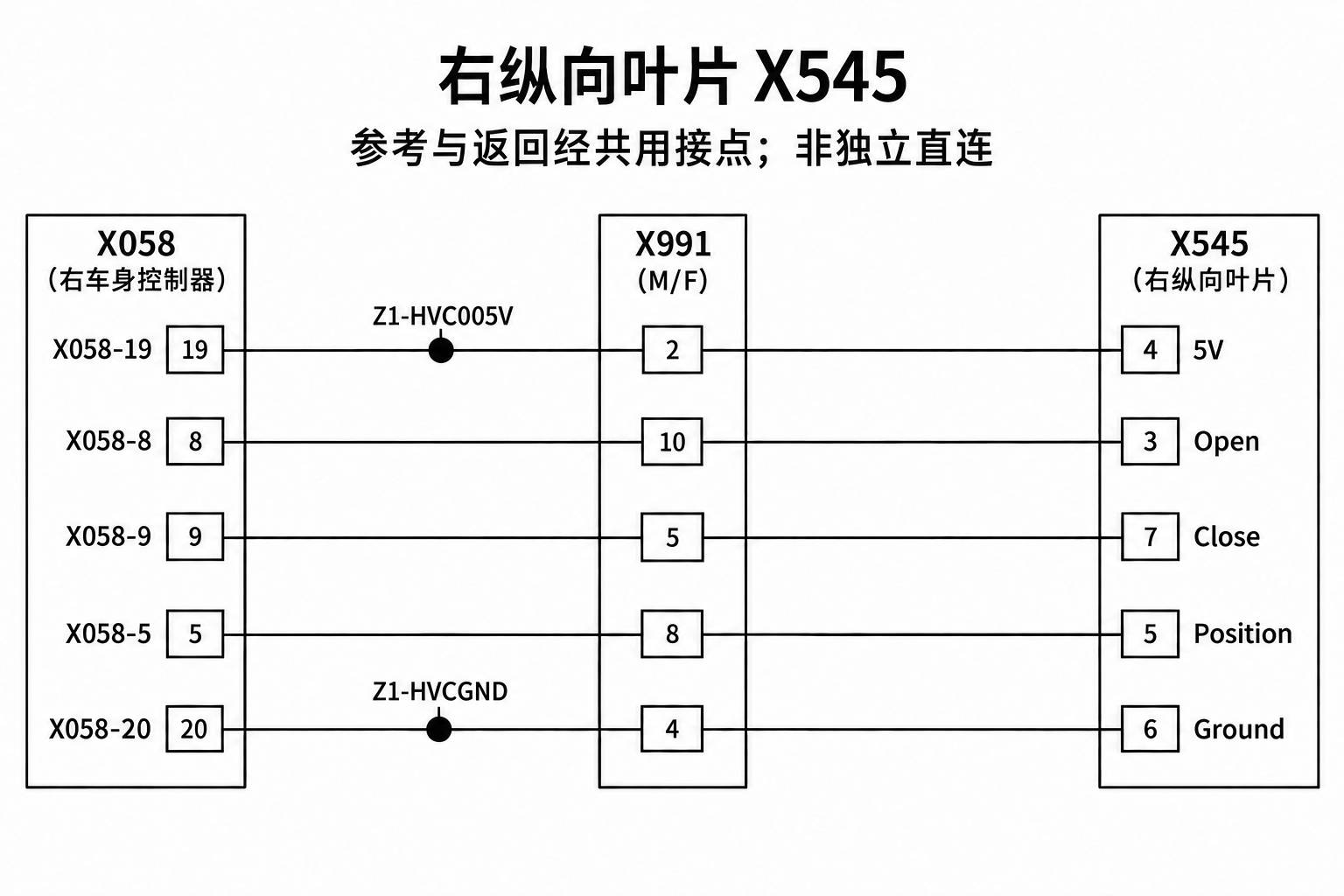

二、右纵向叶片:X545与X991

| 功能 | X058端 / 接点 | X991孔位 | X545端 | 线号及颜色 |
|---|---|---|---|---|
| 位置参考 | 19 / Z1-HVC005V | 2 | 4 | HVC005V-I → -C / RD红 |
| 打开驱动 | 8 | 10 | 3 | HVC017-A → -B / YE/GN黄绿 |
| 关闭驱动 | 9 | 5 | 7 | HVC018-A → -B / YE黄 |
| 位置反馈 | 5 | 8 | 5 | HVC019-A → -B / WH白 |
| 位置返回 | 20 / Z1-HVCGND | 4 | 6 | HVCGND-L → -I / BU蓝 |
返回线从X545出发,先是HVCGND-L,经X991-4后为HVCGND-I,再到共用返回接点;表中箭头表示阅读顺序,不表示电流方向。X991两半M/F必须核对相同孔位,不能按示意方框的外形寻找实车孔位。

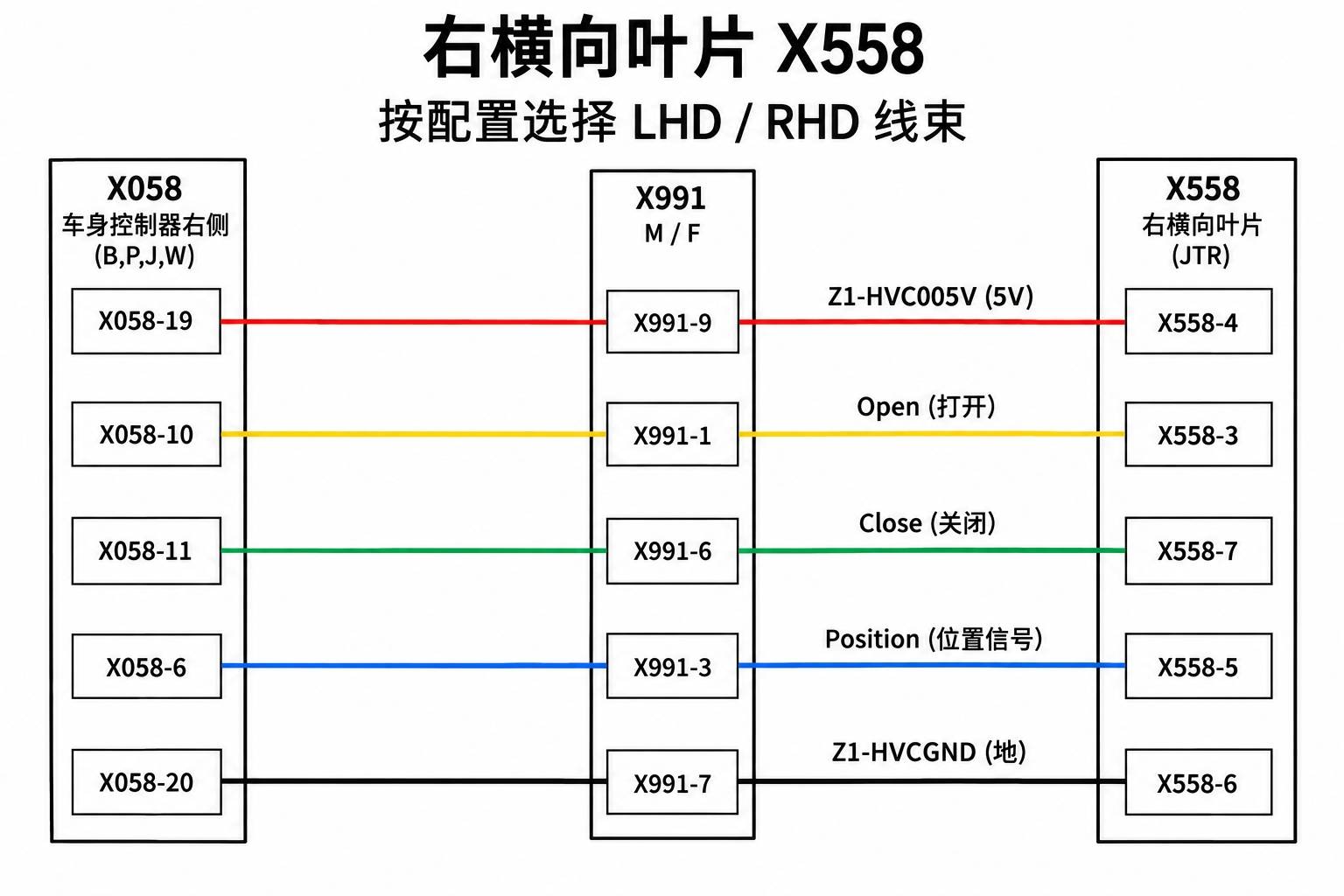

三、右横向叶片:X558不能照搬纵向孔位

| 功能 | X058端 / 接点 | X991孔位 | X558端 | 控制器或箱体侧线号 |
|---|---|---|---|---|
| 位置参考 | 19 / Z1-HVC005V | 9 | 4 | HVC005V-D / RD红 |
| 打开驱动 | 10 | 1 | 3 | HVC010-C / YE/BU黄蓝 |
| 关闭驱动 | 11 | 6 | 7 | HVC011-C / BK黑 |
| 位置反馈 | 6 | 3 | 5 | HVC012-C / WH/RD白红 |
| 位置返回 | 20 / Z1-HVCGND | 7 | 6 | X991后为HVCGND-H / BU蓝 |
X991至X558的前四条线路:LHD分别使用HVC005V-B、HVC010-B、HVC011-B、HVC012-B;RHD对应后缀均为-A。返回则LHD为HVCGND-A,RHD为HVCGND-K,两者经X991-7后接HVCGND-H。两种配置不是同时存在的并联导线。右侧叶片线束标1768838-XX-B(JTR),相关线路均0.35 FLRY。

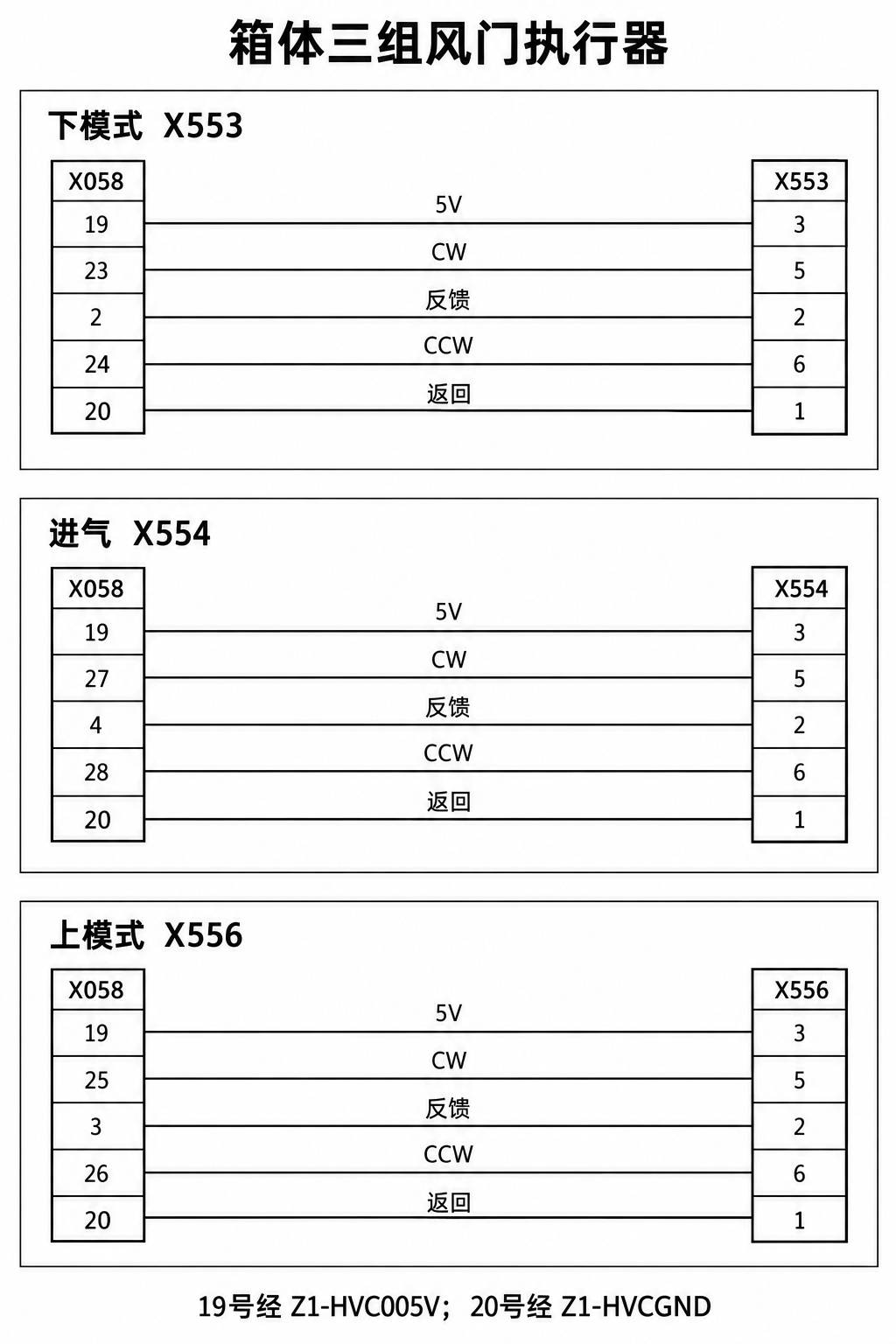

四、箱体三组执行器:参考3号、反馈2号、返回1号

| 执行器 | CW:X058 → 执行器 | 反馈:X058 → 执行器 | CCW:X058 → 执行器 |
|---|---|---|---|
| 下模式X553 | 23 → 5;HVC004-A GN绿 | 2 → 2;HVC006-A GY/RD灰红 | 24 → 6;HVC005-A GY灰 |
| 进气X554 | 27 → 5;HVC001-A OG/YE橙黄 | 4 → 2;HVC003-A BU/WH蓝白 | 28 → 6;HVC002-A OG/WH橙白 |
| 上模式X556 | 25 → 5;HVC007-A GN/RD绿红 | 3 → 2;HVC009-A VT紫 | 26 → 6;HVC008-A BU/GY蓝灰 |
| 执行器 | 3号参考线:来自Z1-HVC005V | 1号返回线:去Z1-HVCGND |
|---|---|---|
| X553 | HVC005V-H / RD红 | HVCGND-G / BU蓝 |
| X554 | HVC005V-F / RD红 | HVCGND-C / BU蓝 |
| X556 | HVC005V-G / RD红 | HVCGND-D / BU蓝 |
均0.35 FLRY。原厂CW/CCW是方向功能名称,本页不是机械安装视图,不能凭纸面方向判断从哪个观察面顺时针,也不支持强行转动、外接电源试转或凭图补写校准步骤。三个执行器有相同端子功能分工,但控制器端和线号不同。

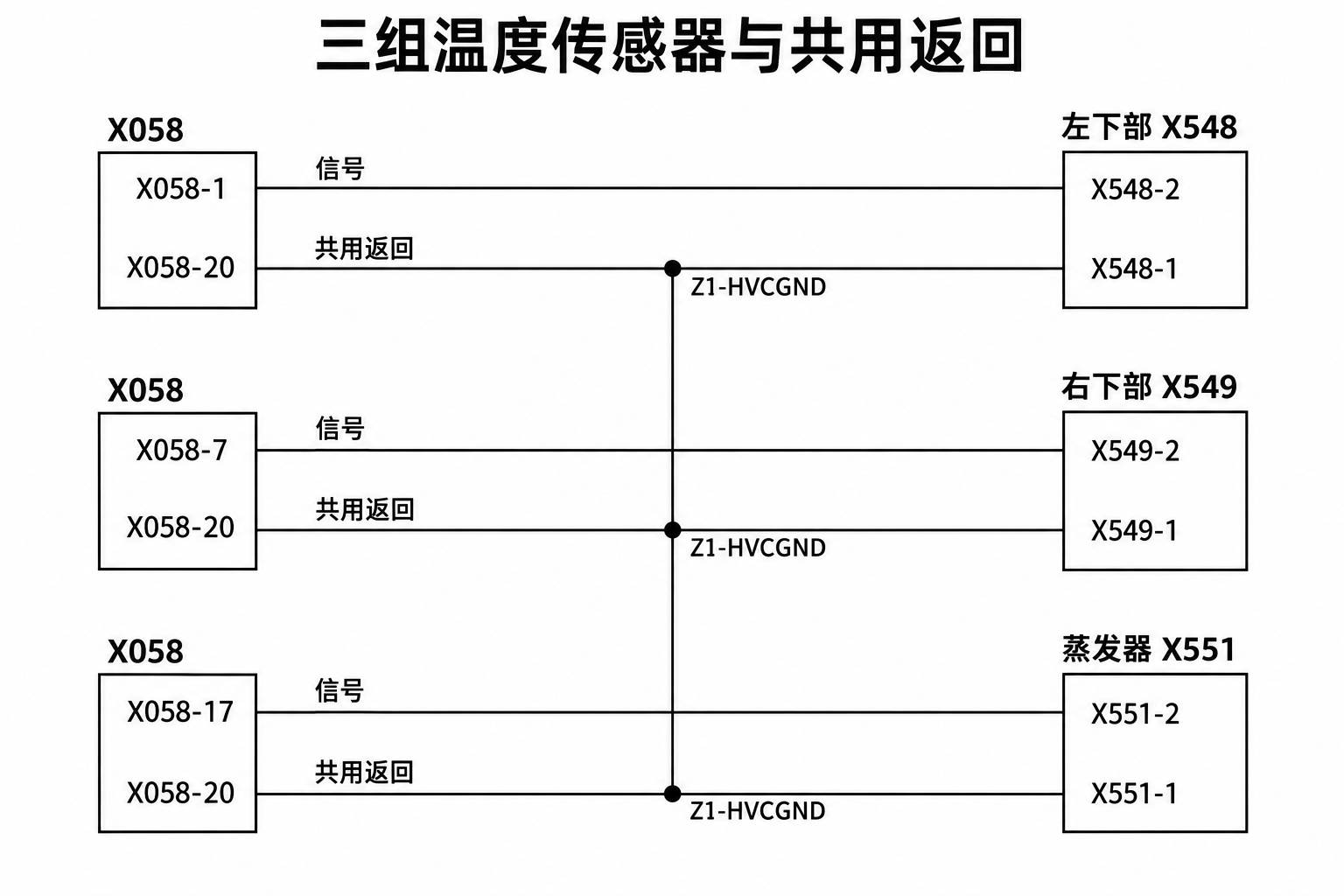

五、三组温度传感器:2号信号、1号返回

| 原厂设备 / 接头 | 信号线路 | 返回线路 |
|---|---|---|
| Evaporator Left Floor / X548 | X058-1 → X548-2;HVC020-A OG/BU橙蓝 | X548-1 → Z1-HVCGND;HVCGND-E BU蓝 |
| Evaporator Right Floor / X549 | X058-7 → X549-2;HVC021-A BN/RD棕红 | X549-1 → Z1-HVCGND;HVCGND-B BU蓝 |
| Evaporator / X551 | X058-17 → X551-2;HVC517-A GY/WH灰白 | X551-1 → Z1-HVCGND;HVCGND-F BU蓝 |
均0.35 FLRY。图中黑色实点代表返回线连接;竖向返回线与信号线交叉但没有实点处不相连,重复标出的X058-20和Z1-HVCGND代表同一端子与接点。原图对应网络分别是左下部风道温度、右下部风道温度及蒸发器温度;“Floor”并不授权将传感器位置绘制成地板下某个具体安装点。该页没有温度—电阻曲线,也没有可据以直接判断传感器好坏的电压范围。

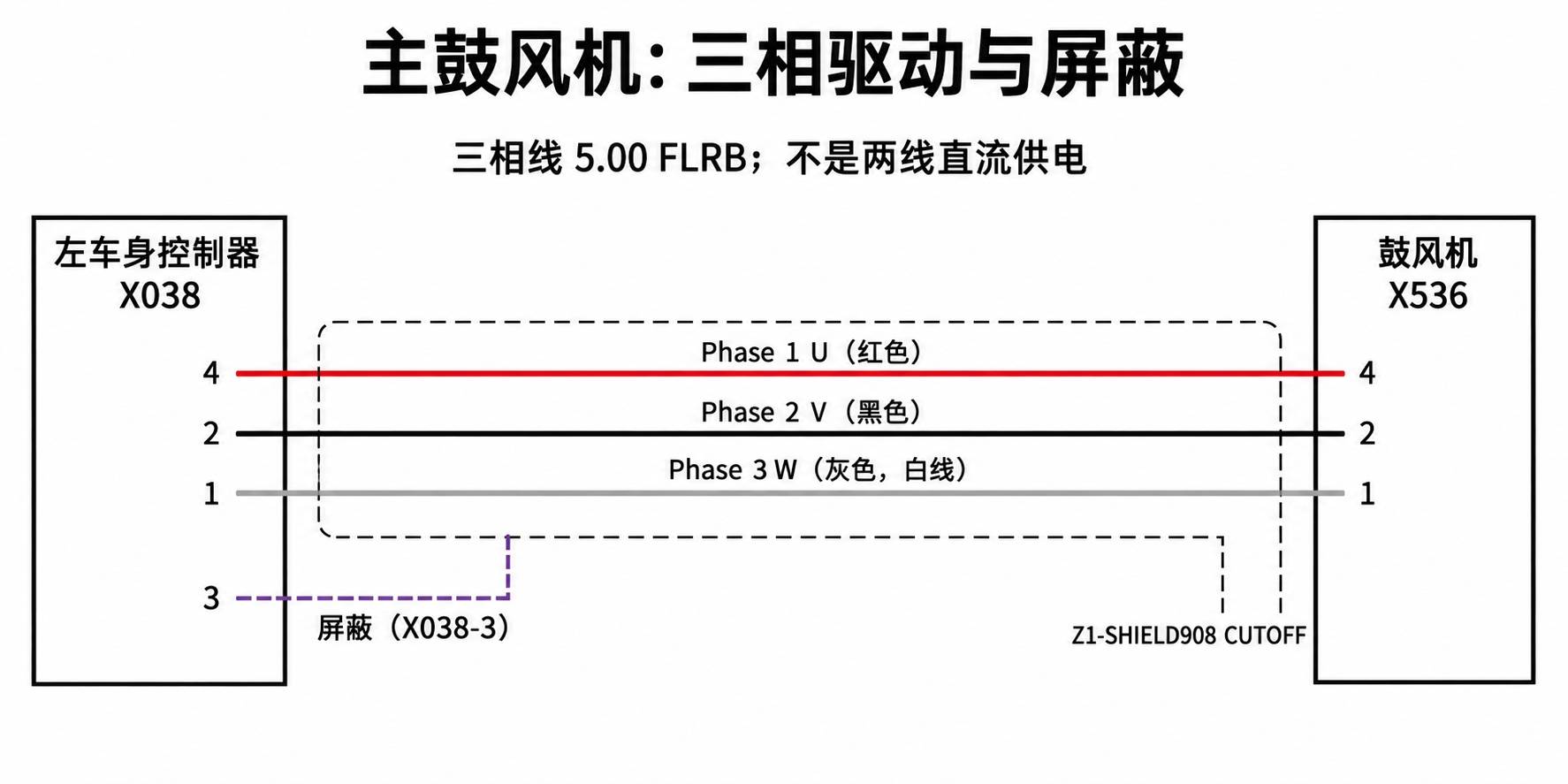

六、主鼓风机:左控制器三相驱动,不是右控制器传感支路

| 相位 | 左控制器 → 鼓风机 | 线号 / 颜色 / 规格 |
|---|---|---|
| Phase 1(U) | X038-4 → X536-4 | THC01-A / RD红 / 5.00 FLRB |
| Phase 2(V) | X038-2 → X536-2 | THC02-A / BK黑 / 5.00 FLRB |
| Phase 3(W) | X038-1 → X536-1 | THC03-A / WH白 / 5.00 FLRB |
原图标SH_THC01-A屏蔽和TWIST_THC01-A绞合关系;X038-3是HVAC_BLOWER_MOTOR_GROUND_SHIELD,经SHIELD908接屏蔽。鼓风机侧标Z1-SHIELD908 CUTOFF,不能擅自增加X536-3接地线,也不能把屏蔽当成第四相或电机普通负极。线束标1897343-XX-B、1897344-XX-A(J)。
主鼓风机三相线路是5.00 FLRB,与上方执行器和传感器的0.35 FLRY不同。颜色、相位和端子要分别核对;本页不提供波形幅度、频率、诊断通电方法或单相电阻验收值,不能以普通两线电机测试方式短接供电。
七、故障检查边界与资料来源

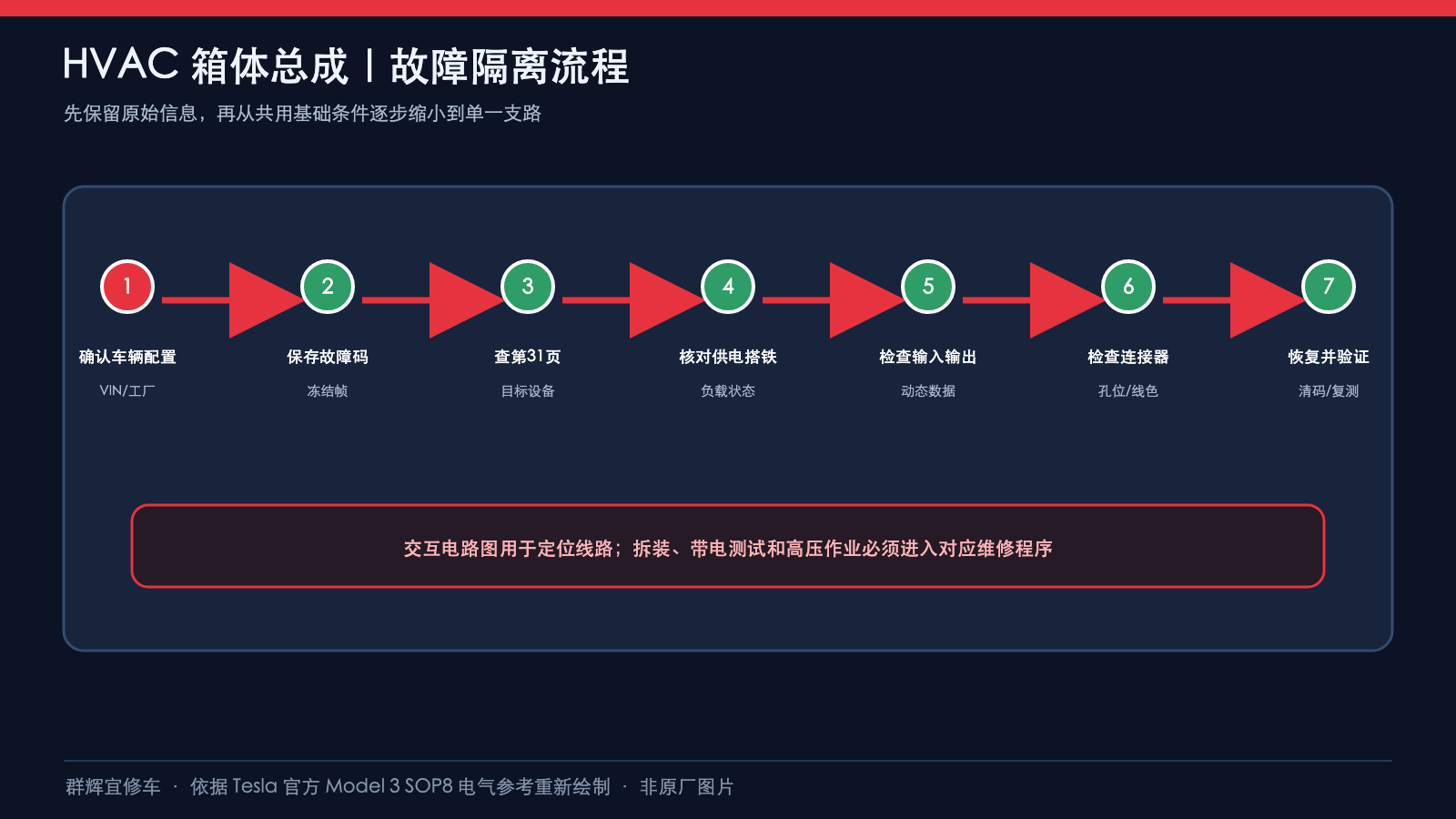

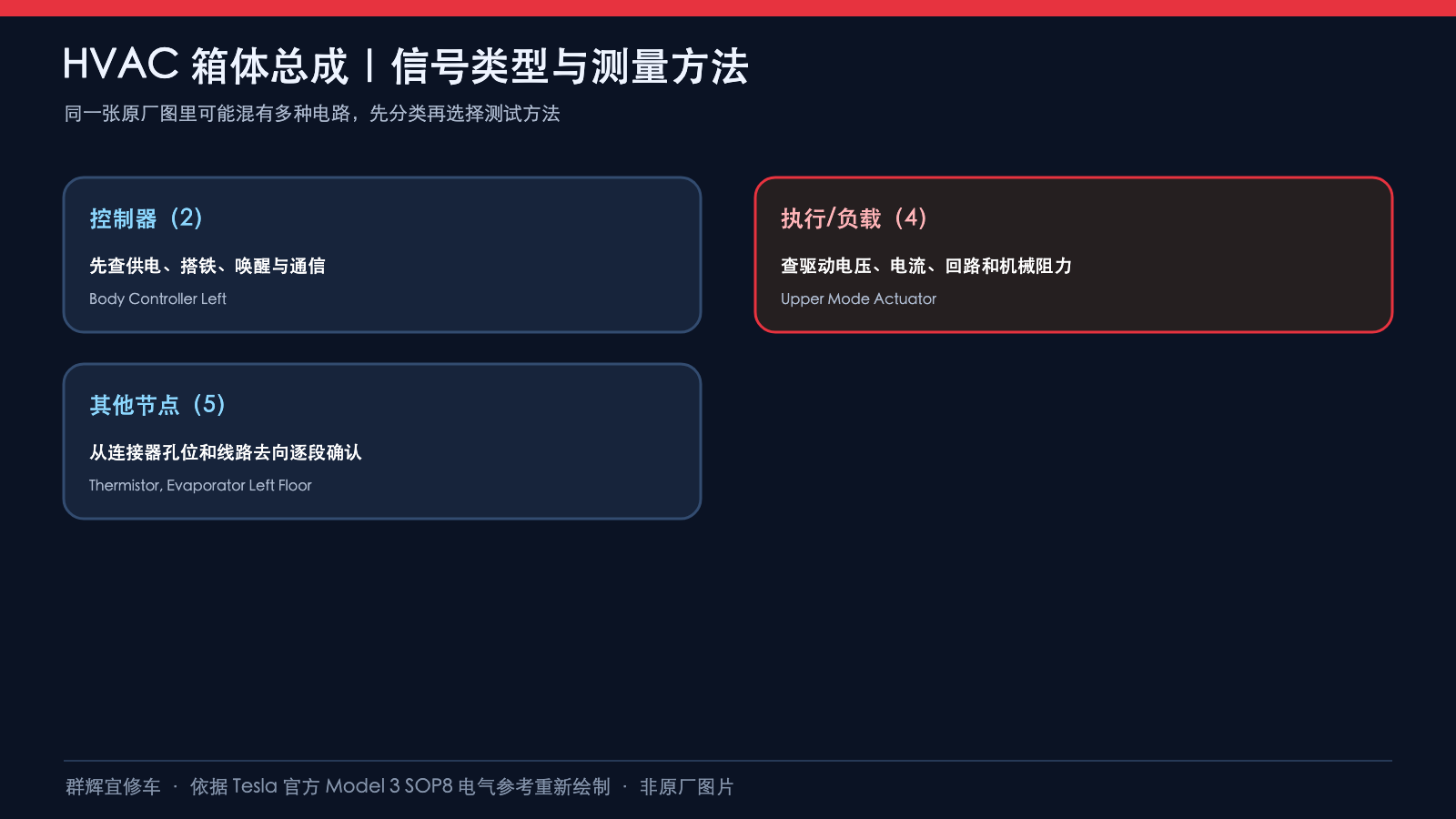

先按故障对应叶片、风门、温度输入还是主鼓风机选择支路,再用适用诊断程序确认隔离要求、连接器视图、转接工具和测试条件。共用参考或返回、独立驱动、位置反馈和屏蔽是不同类型线路,不可互换测量方式或任意接地。本文不替代实车维修程序,也不补写原图没有的扭矩或测试合格值。
资料:Tesla SOP8 HVAC Case Subassembly交互电路与对应打印图。五张图依实际线路重绘,非原厂原图或连接器物理孔位图;导线绘图颜色和长度作阅读简化,实车以线号、表格线色、适用原厂资料为准。
