整理奇瑞5F25自动变速器(90针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图

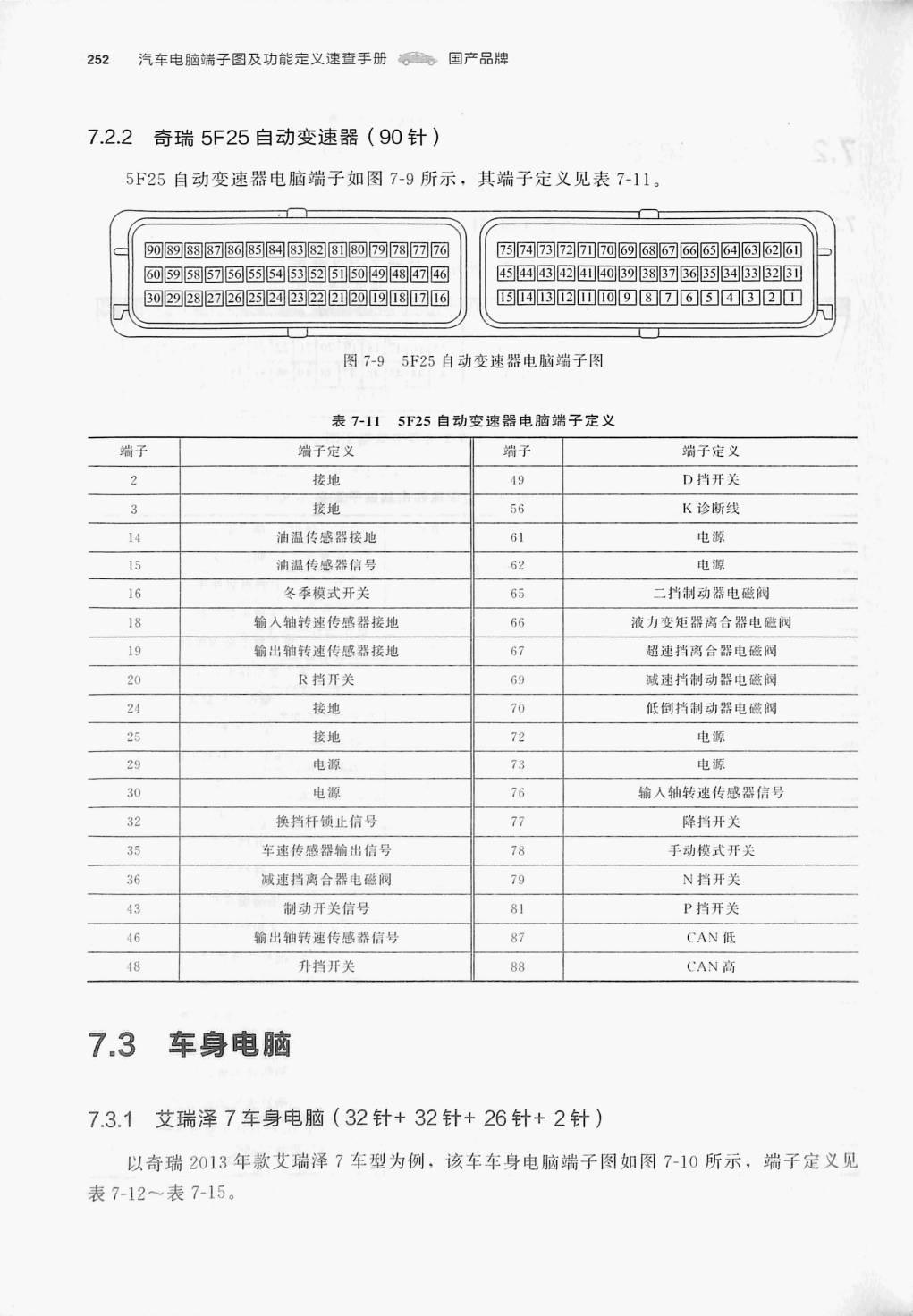

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表7-11 5F25自动变速器电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 2 | 接地 | 49 | D挡开关 |
| 3 | 接地 | 56 | K 诊断线 |
| 14 | 油温传感器接地 | 61 | 电源 |
| 15 | 油温传感器信号 | 62 | 电源 |
| 16 | 冬季模式开关 | 65 | 二挡制动器电磁阀 |
| 18 | 输入轴转速传感器接地 | 66 | 液力变矩器离合器电磁阀 |
| 19 | 输出轴转速传感器接地 | 67 | 超速挡离合器电磁网 |
| 20 | R挡开关 | 69 | 减速挡制动器电磁阀 |
| 24 | 接地 | 70 | 低倒挡制动器电磁阀 |
| 25 | 接地 | 72 | 电源 |
| 29 | 电源 | 73 | 电源 |
| 30 | 电源 | 76 | 输入轴转速传感器信号 |
| 32 | 换挡杆锁止信号 | T？ | 降挡开关 |
| 35 | 车速传感器输出信号 | 78 | 手动模式开关 |
| 36 | 减速挡离合器电磁阀 | 79 | N挡开关 |
| 43 | 制动开关信号 | 8I | P挡开关 |
| 46 | 输出轴转速传感器信号 | 87 | CAN 低 |
| 48 | 升挡开关 | 88 | CAN高 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
