整理奇瑞QR019CH 无级变速器(56针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

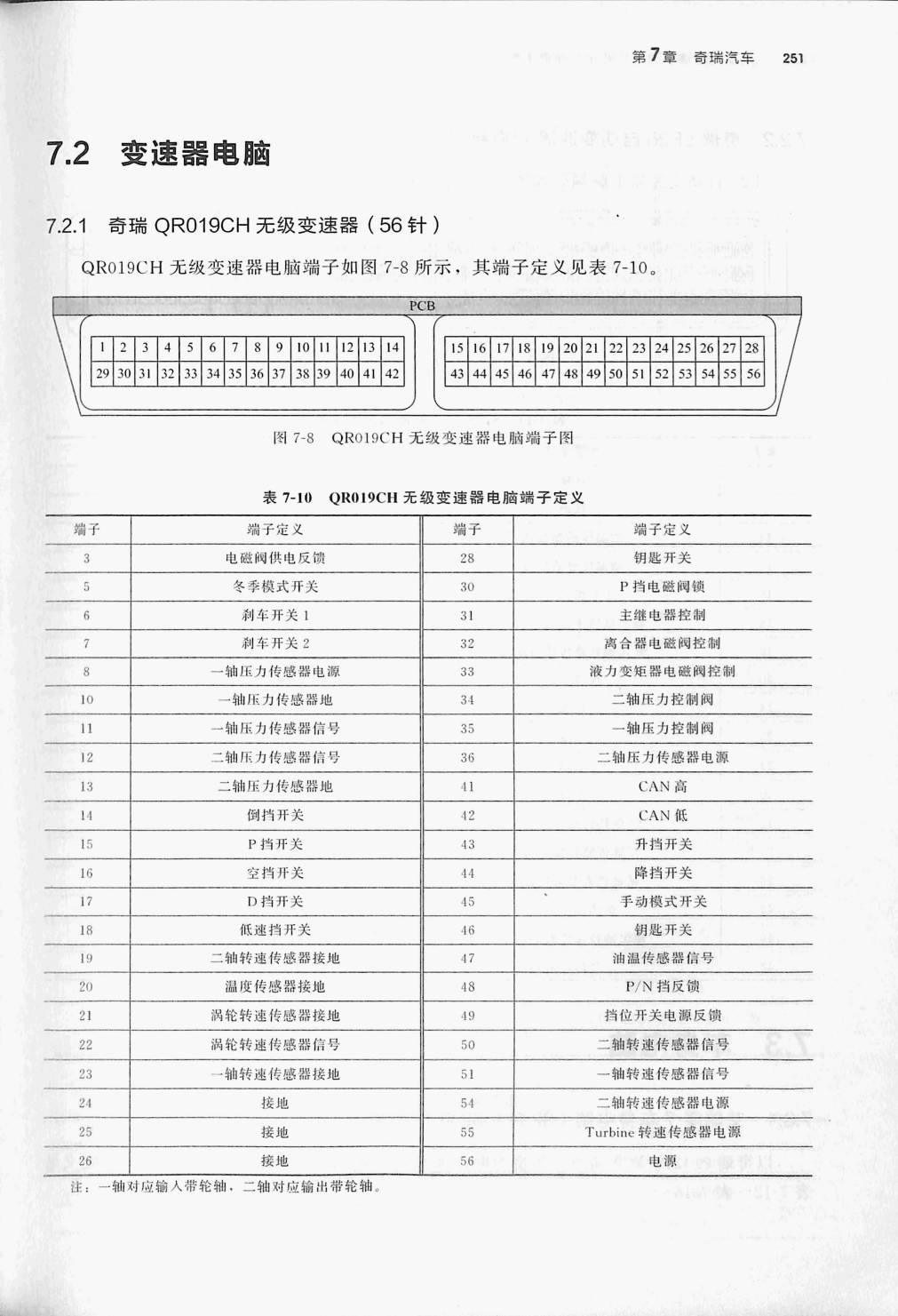

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表 7-10 QR019CH 无级变速器电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 3 | 电磁阀供电反馈 | 28 | 钥匙开关 |
| 5 | 冬季模式开关 | 30 | P挡电磁阀锁 |
| 6 | 刹车开关1 | 31 | 主继电器控制 |
| 刹车开关2 | 32 | 离合器电磁阀控制 | |
| 8 | 一轴压力传感器电源 | 33 | 液力变矩器电磁阀控制 |
| 10 | 一轴压力传感器地 | 34 | 二轴压力控制阀 |
| 11 | 一轴压力传感器信号 | 35 | 一轴压力控制阀 |
| 12 | 二轴压力传感器信号 | 36 | 二轴压力传感器电源 |
| 13 | 二轴压力传感器地 | 11 | CAN高 |
| 14 | 倒挡开关 | 42 | CAN低 |
| 15 | P挡开关 | 43 | 升挡开关 |
| 16 | 空挡开关 | 44 | 降挡开关 |
| 17 | D挡开关 | 45 | 手动模式开关 |
| 18 | 低速挡开关 | 46 | 钥匙开关 |
| 19 | 二轴转速传感器接地 | 47 | 油温传感器信号 |
| 20 | 温度传感器接地 | 48 | P/N挡反锁 |
| 21 | 涡轮转速传感器接地 | 49 | 挡位开关电源反馈 |
| 22 | 涡轮转速传感器信号 | 50 | 二轴转速传感器信号 |
| 23 | 一铀转速传感器接地 | 51 | 一轴转速传感器信号 |
| 24 | 接地 | 54 | 二轴转速传感器电源 |
| 25 | 接地 | 55 | Turbine转速传感器电源 |
| 26 | 接地 | 56 | 电源 |
| 注：一轴对应输入带轮轴，二轴对应输出带轮轴。 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
