整理奇瑞1.9L SQR481A 柴油发动机(94针+60针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

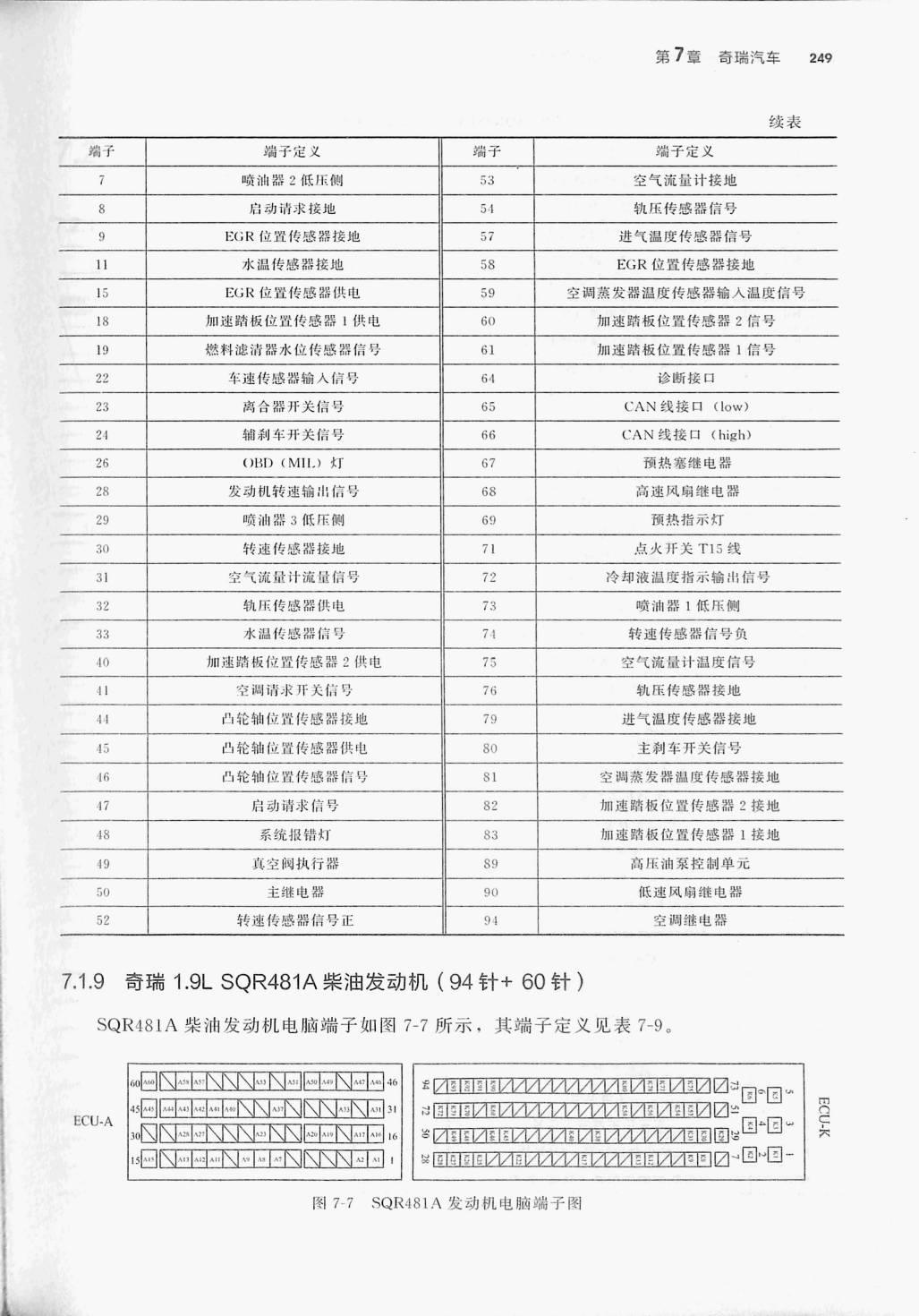

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

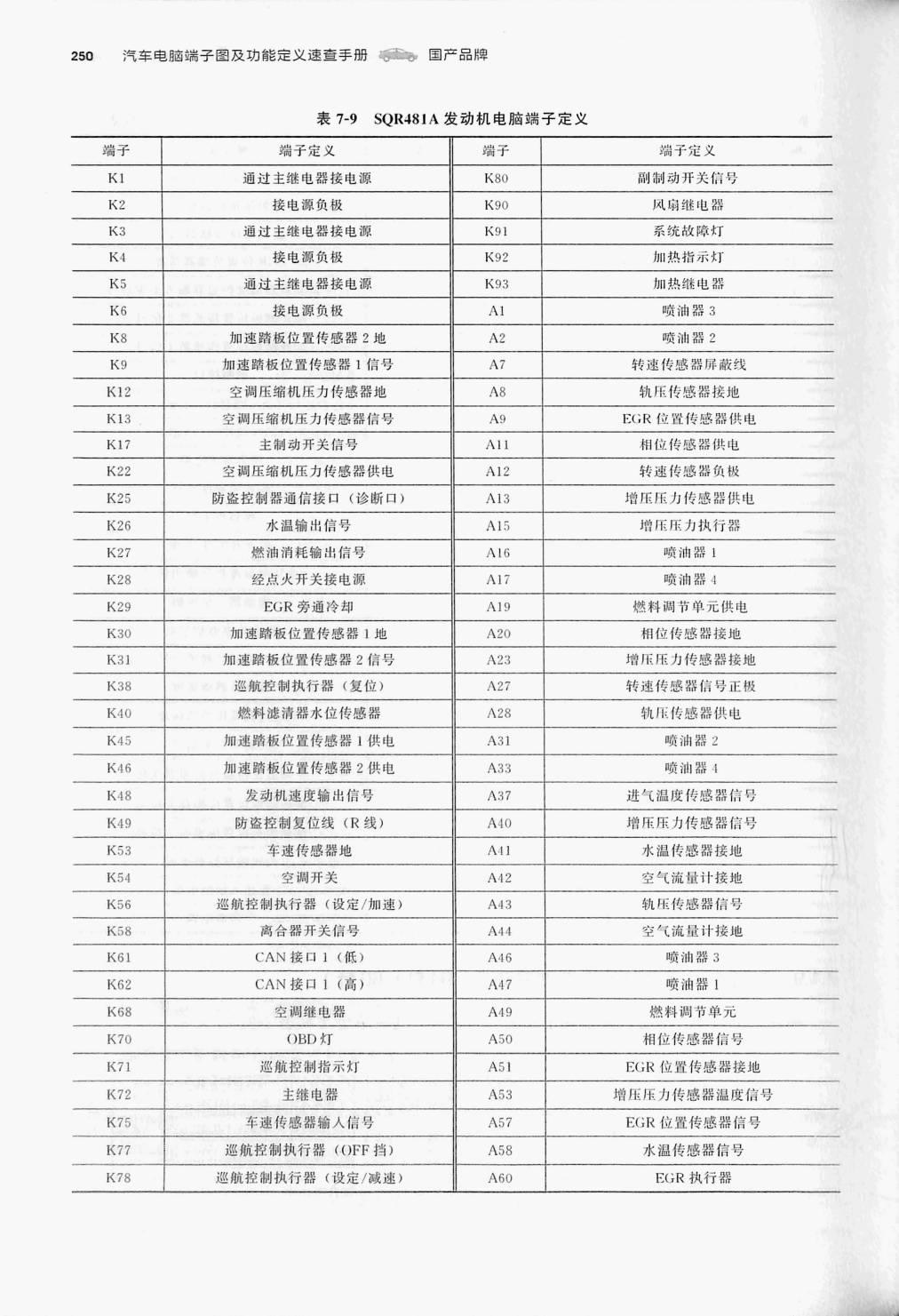

表 7-9 SQR481A 发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| K1 | 通过主继电器接电源 | K80 | 副制动开关信号 |
| K2 | 接电源负极 | K90 | 风扇继电器 |
| K3 | 通过主维电器接电源 | K91 | 系统故障灯 |
| K4 | 接电源负极 | K92 | 加热指示灯 |
| K5 | 通过主继电器接电源 | 加热继电器 | |
| K6 | 接电源负极 | 喷油器3 | |
| K8 | 加速踏板位置传感器2地 | 喷油器 2 | |
| K9 | 加速踏板位置传感器1信号 | 转速传感器屏蔽线 | |
| K12 | 空调压缩机压力传感器地 | 轨压传感器接地 | |
| 8V8V | |||
| K13 | 空调压缩机压力传感器信号 | EGR 位置传感器供电 | |
| K17 | 主制动开关信号 | AI1 | 相位传感器供电 |
| K22 | 空调压缩机压力传感器供电 | 412 | 转速传感器负极 |
| K25 | 防盗控制器通信接口(诊断口) | A13 | 增压压力传感器供电 |
| K26 | 水温输出信号 | A15 | 增压压力执行器 |
| K27 | 燃油消耗输出信号 | A16 | 啖油器1 |
| K28 | 经点火开关接电源 | A17 | 喷油器4 |
| K29 | EGR 旁通冷却 | A19 | 燃料调节单元供电 |
| K30 | 加速踏板位置传感器1地 | A20. | 相位传感器接地 |
| K31 | 加速踏板位置传感器2信号 | A23 | 增压压力传感器接地 |
| K38 | 巡航控制执行器(复位) | 127 | 转速传感器信号正极 |
| K40 | 燃料悲清器水位传感器 | A28 | 轨压传感器供电 |
| K45 | 加速踏板位置传感器1供电 | A31 | 喷油器 2 |
| K46 | 加速踏板位置传感器2供电 | A33 | 喷油器4 |
| K48 | 发动机速度输出信号 | A37 | 进气温度传感器信号 |
| K49 | 防盗控制复位线(R线》 | A40 | 增压压力传感器信号 |
| K53 | 车速传感器地 | A1］ | 水温传感器接地 |
| K54 | 空调开关 | A12 | 空气流量计接地 |
| K56 | 巡航控制执行器(设定/加速) | A43 | 轨压传感器信号 |
| K58 | 高合器开关信号 | A44 | 空气流量计接地 |
| K61 | CAN接口1(低) | A46 | 喷油器3 |
| K62 | CAN接口1(高) | A47 | 喷油器1 |
| K68 | 空调继电器 | A49 | 燃料调节单元 |
| K70 | OBD灯 | A50 | 相位传感器信号 |
| K71 | 巡航控制指示灯 | A51 | EGR 位置传感器接地 |
| 主继电器 | 增压压力传感器温度信号 | ||
| 车速传感器输入信号 | EGR 位置传感器信号 | ||
| 巡航控制执行器(OFF 挡) | 水温传感器信号 | ||
| Wygw | |||
| 巡航控制执行器(设定/减速) | EGR 执行器 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
