整理长城7DCT300七速双离合变速器(67针+58针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图

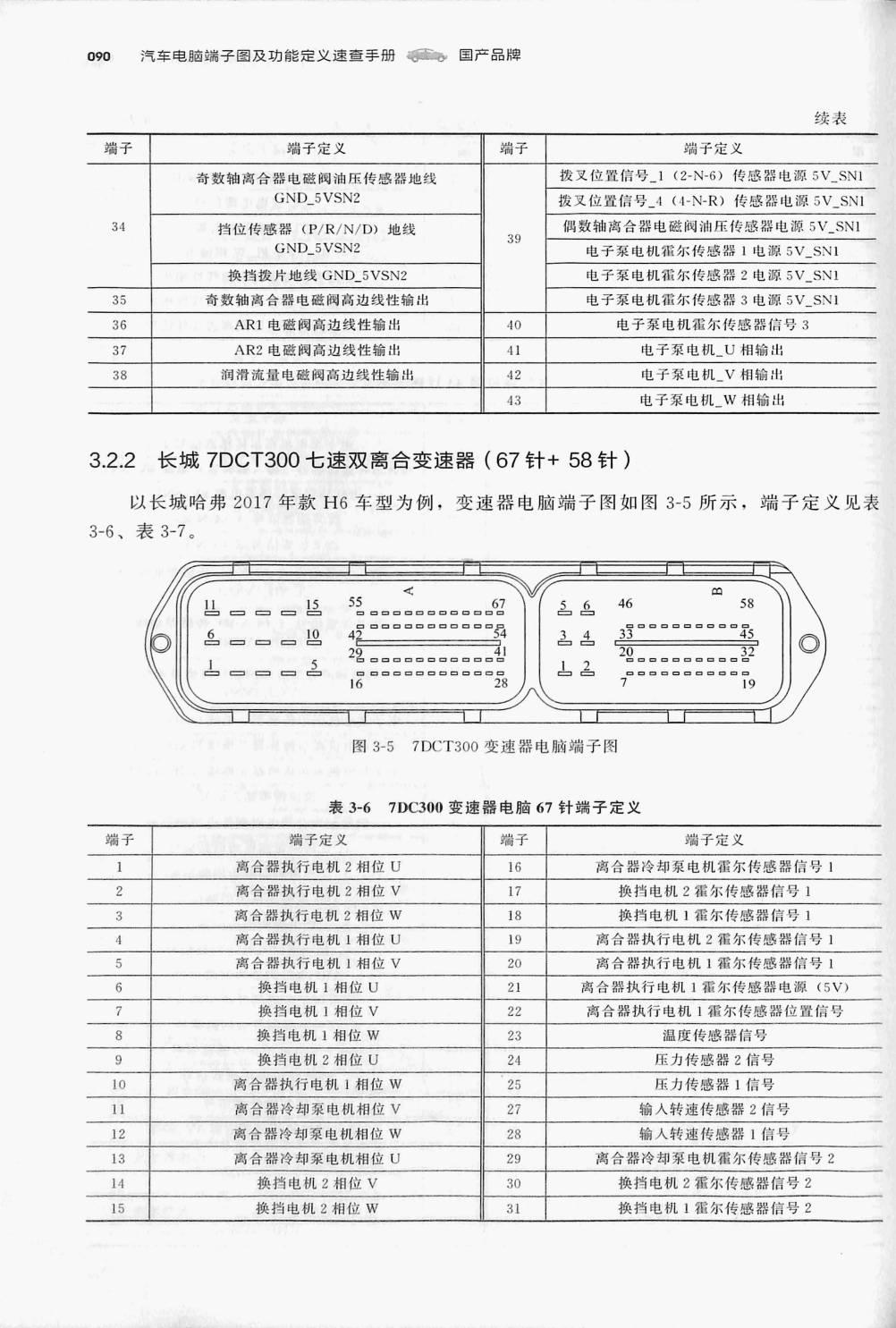

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表 3-6 7DC300 变速器电脑67针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端于 | 端于定义 | 端子 | 螨于定义 |
| 1 | 高合器执行电机2相位U | 16 | 离合器冷却泵电机霍尔传感器信号1 |
| 2 | 离合器执行电机2相位V | 17 | 换挡电机2霍尔传感器信号1 |
| 3 | 离合器执行电机2相位W | 18 | 换挡电机1霜尔传感器信号1 |
| 4 | 离合器执行电机1相位U | 19 | 离合器执行电机2霍尔传感器信号1 |
| 5 | 离合器执行电机」相位V | 20 | 离合器执行电机1霍尔传感器信号1 |
| 换挡电机1相位U | 21 | 离合器执行电机1霍尔传感器电源(5 ) | |
| 换挡电机1相位V | 22 | 离合器执行电机1霍尔传感器位置信号 | |
| 换挡电机1相位 W | 23 | 温度传感器信号 | |
| 9 | 换挡电机2相位U | 24 | 压力传感器2信号 |
| 10 | 离合器执行电机1相位W | 25 | 压力传感器1信号 |
| 11 | 离合器冷却泵电机相位V | 27 | 输入转速传感器2信号 |
| 12 | 离合器冷却泵电机相位 W | 28 | 输入转速传感器1信号 |
| 13 | 离合器冷却泵电机相位U | 29 | 离合器冷却泵电机霍尔传感器信号2 |
| 14 | 换挡电机2相位V | 30 | 换挡电机2霍尔传感器信号2 |
| 15 | 换挡电机2相位 W | 31 | 换挡电机1覆尔传感器信号2 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
