摘要整理长城哈弗 H6多媒体电脑(52针+16针+16针+8针)相关端子资料。

整理长城哈弗 H6多媒体电脑(52针+16针+16针+8针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与表图

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。

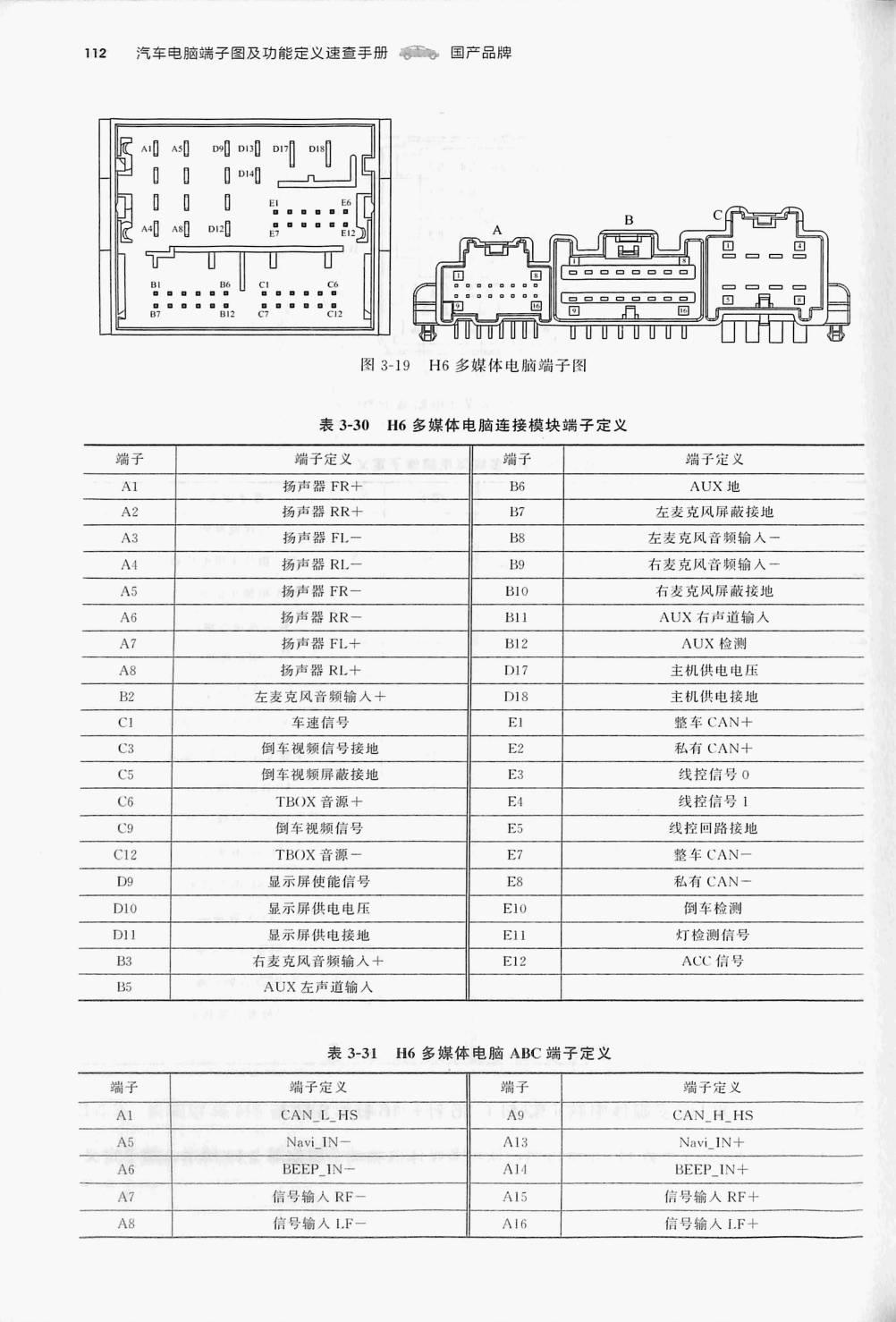

长城哈弗 H6多媒体电脑(52针+16针+16针+8针)端子
长城哈弗 H6多媒体电脑(52针+16针+16针+8针) 原始资料第111页

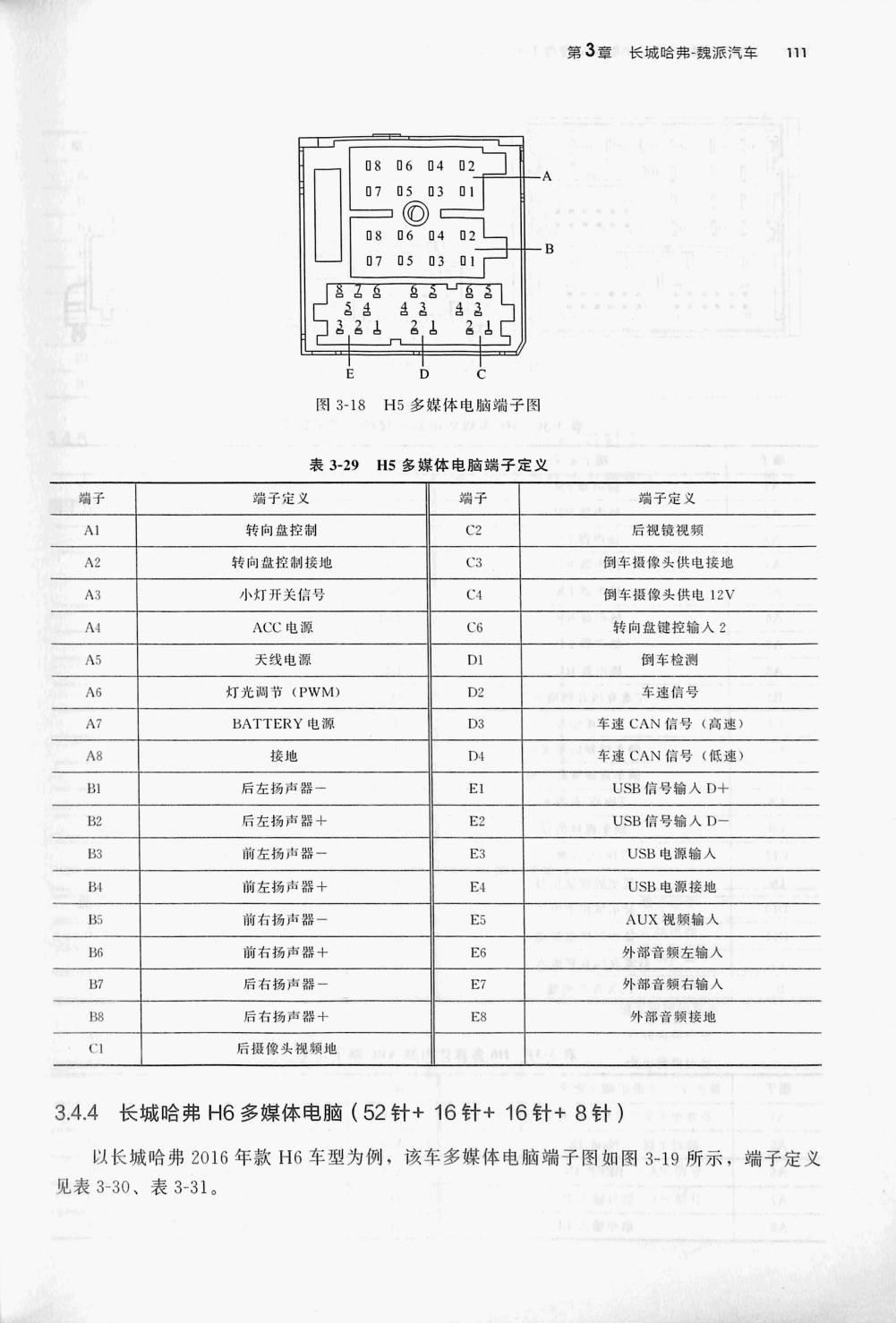

长城哈弗 H6多媒体电脑(52针+16针+16针+8针)端子
长城哈弗 H6多媒体电脑(52针+16针+16针+8针) 原始资料第111页

端子定义整理表

以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

表 3-29 H5 多媒体电脑端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
端子 端子定义 端子 端于定义
A1 转向盘控制 C2 后视镜视频
A2 转向盘控制接地 ∞3 倒车摄像头供电接地
A3 小灯开关信号 €4 倒车摄像头供电12V
A4 ACC电源 C6 转向盘键控输入2
A5 天线电源 DI 倒车检邈
A6 灯光调节(PWM) D2 车速信号
A？ BATTERY 电源 D3 车速 CAN信号(高速)
A8 接地 D4 车速 CAN信号(低速)
BI 后左扬声器一 EI USB 信号输入D+
B2 后左扬声器+ E2 USB信号输入D一
B3 前左扬声器一 E3 USB 电源输入
B4 前左扬声器+ E4 USB电源接地
B5 前右扬声器一 E5 AUX 视频输入
B6 前右扬声器十 E6 外部音频左输入
B7 后右扬声器一 ET 外部音频右输入
B8 后右扬声器+ E8 外部音频接地
C1 后摄像头视潁地

表3-30 H6 多媒体电脑连接模块端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
AI 扬声器 FR+ B6 AUX 地
A2 扬声器 RR+ B7 左麦克风屏蔽接地
A3 扬声器 FL B8 左麦克风音频输入一
A4 扬声器RL一 B9 右麦克风音频输入一
A5 扬声器 FR一 B10 有麦克风扉蔽接地
A6 扬声器 RR- BI1 AUX 右声道输入
A7 扬声器 FL+ B12 AUX检测
A8 扬声器 RL+ D1？ 主机供电电压
B2 左麦克风音频输入+ 1⑤18 主机供电接地
C1 车速信号 EI 整车CAN+
C3 倒车视频信号接地 E2 私有 CAN+
C5 倒车视频屏蔽接地 E3 线控信号0
C6 TBOX 音源十 E4 线控信号1
C9 倒车视频信号 E5 线控回路接地
C12 TBOX 音源一 E7 整年CAN
D9 显示屏使能信号 E8 私有 CAN
D10 显示屏供电电压 E10 倒车检测
BI1 品示屏供电接地 E11 灯检测信号
B3 右麦克风音频输入士 E12 ACC 信号
B5 AUX左声道输入

表 3-31 H6 多媒体电脑 ABC端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
AI CAN_I_HS A9 CAN_HHS
A5 Navi_IN- A13 Navi_IN+
A6 BEEP IN- AI BEEP IN+
A7 信号输入 RE- A15 信号输入 RF+
A8 信号输入L.F一 A16 信号输入I.F+

说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
