整理吉利1.8T JLE-4G18TDB发动机(60针+94针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

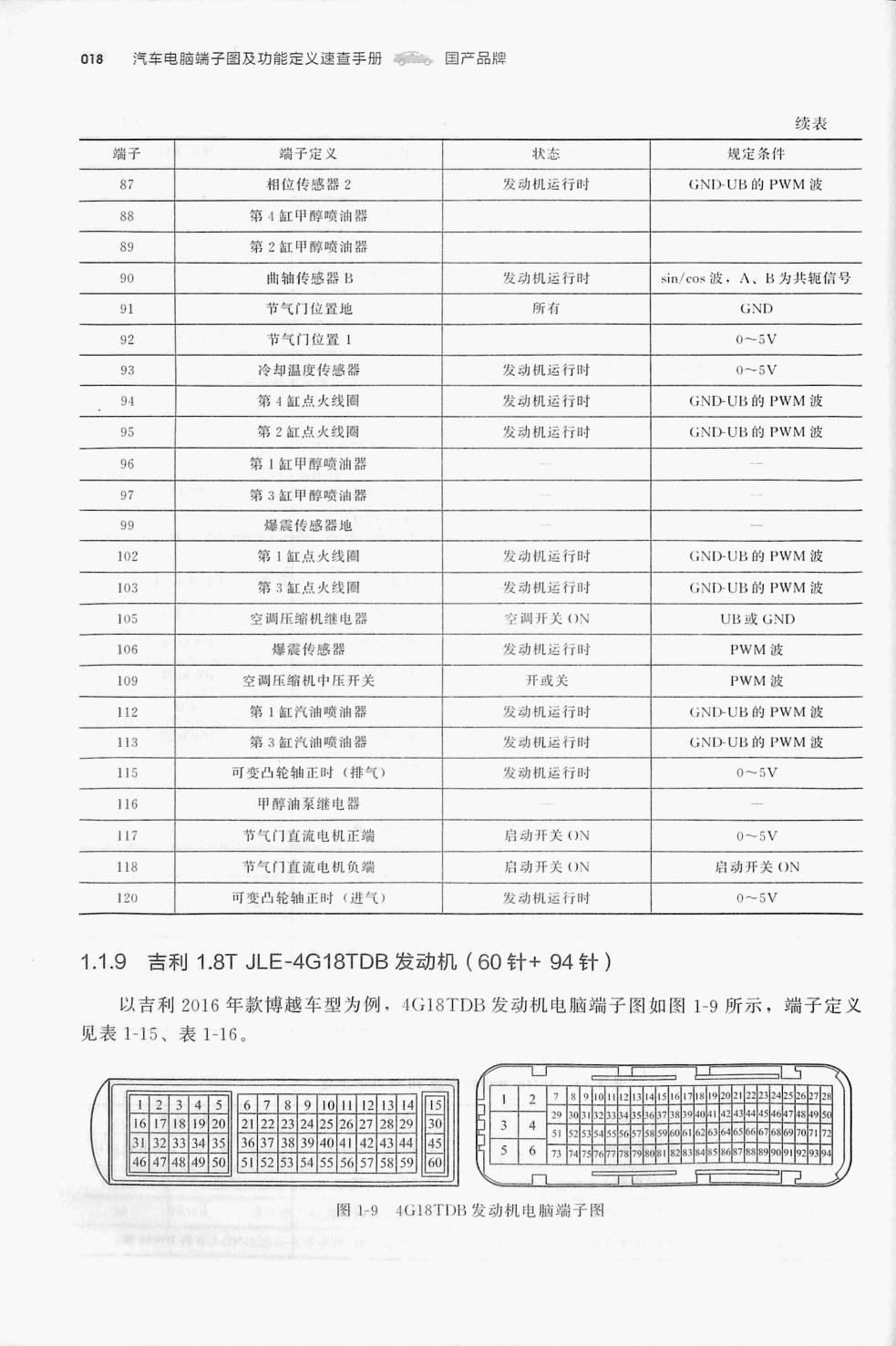

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。

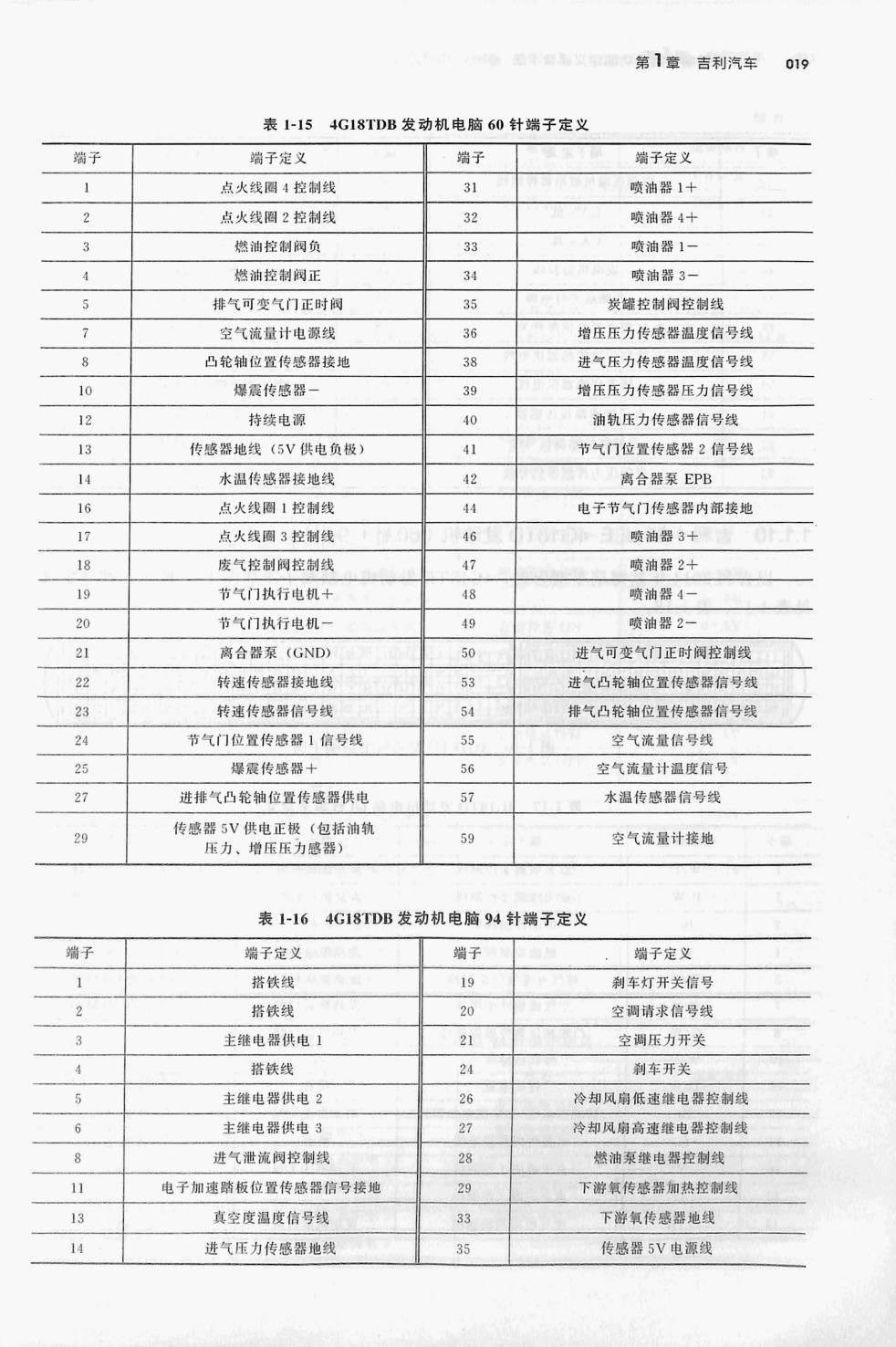

端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表1-15 4G18TDB 发动机电脑60针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | 点火线圈4控制线 | 31 | 喷油器1十 |
| 点火线圈2控制线 | 32 | 喷油器4+ | |
| 3 | 燃油控制阀负 | 33 | 喷油器1一 |
| 4 | 燃油控制阀正 | 34 | 喷油器3- |
| 5 | 排气可变气门正时阀 | 35 | 炭罐控制阀控制线 |
| 空气流量计电源线 | 36 | 增压压力传感器温度信号线 | |
| 8 | 凸轮轴位置传感器接地 | 38 | 进气压力传感器温度信号线 |
| 10 | 爆震传感器一 | 39 | 增压压力传感器压力信号线 |
| 12 | 持续电源 | 40 | 油轨压力传感器信号线 |
| 13 | 传感器地线(5V供电负板) | 41 | 节气门位置传感器2信号线 |
| 14 | 水温传感器接地线 | 42 | 高合器系 EPB |
| 16 | 点火线圈1控制线 | 44 | 电子节气门传感器内部接地 |
| 17 | 点火线圈3控制线 | 46 | 喷油器3+ |
| 18 | 废气控制阀控制线 | 47 | 喷油器2+ |
| 节气门执行电机+ | 48 | 喷油器4一 | |
| 20 | 节气门执行电机一 | 49 | 喷油器2- |
| 21 | 离合器泵(GND) | 50 | 进气可变气门正时阀控制线 |
| 22 | 转速传感器接地线 | 53 | 进气凸轮轴位置传感器信号线 |
| 223 | 转速传感器信号线 | 54 | 排气凸轮轴位置传感器信号线 |
| 24 | 节气门位置传感器1 信号线 | 55 | 空气流量信号线 |
| 25 | 爆震传感器+ | 56 | 空气流量计温度信号 |
| 27 | 进排气凸轮轴位置传感器供电 | 57 | 水温传感器信号线 |
| 传感器5V 供电正极(包括油轨 | |||
| 29 | 59 | 空气流量计接地 | |
| 压力、增压压力感器) |
表1-16 4G18TDB 发动机电脑94针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | 搭铁线 | 19 | 刹车灯开关信号 |
| 搭铁线 | 20 | 空调请求信号线 | |
| 3 | 主继电器供电 1 | 21 | 空调压力开关 |
| 4 | 揩铁线 | 24 | 刹车开关 |
| 5 | 主继电器供电 2 | 26 | 冷却风扇低速继电器控制线 |
| 6 | 主继电器供电3 | 27 | 冷却风扇高速维电器控制线 |
| 8 | 进气泄流阀控制线 | 28 | 燃油泵继电器控制线 |
| 11 | 电子加速踏板位置传感器信号接地 | 29 | 下游氧传感器加热控制线 |
| 13 | 真空度温度信号线 | 33 | 下游氧传感器地线 |
| 14 | 进气压力传感器地线 | 35 | 传感器5V 电源线 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
