整理吉利 1.8L JLC-4M18甲醇发动机(81针+40针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图

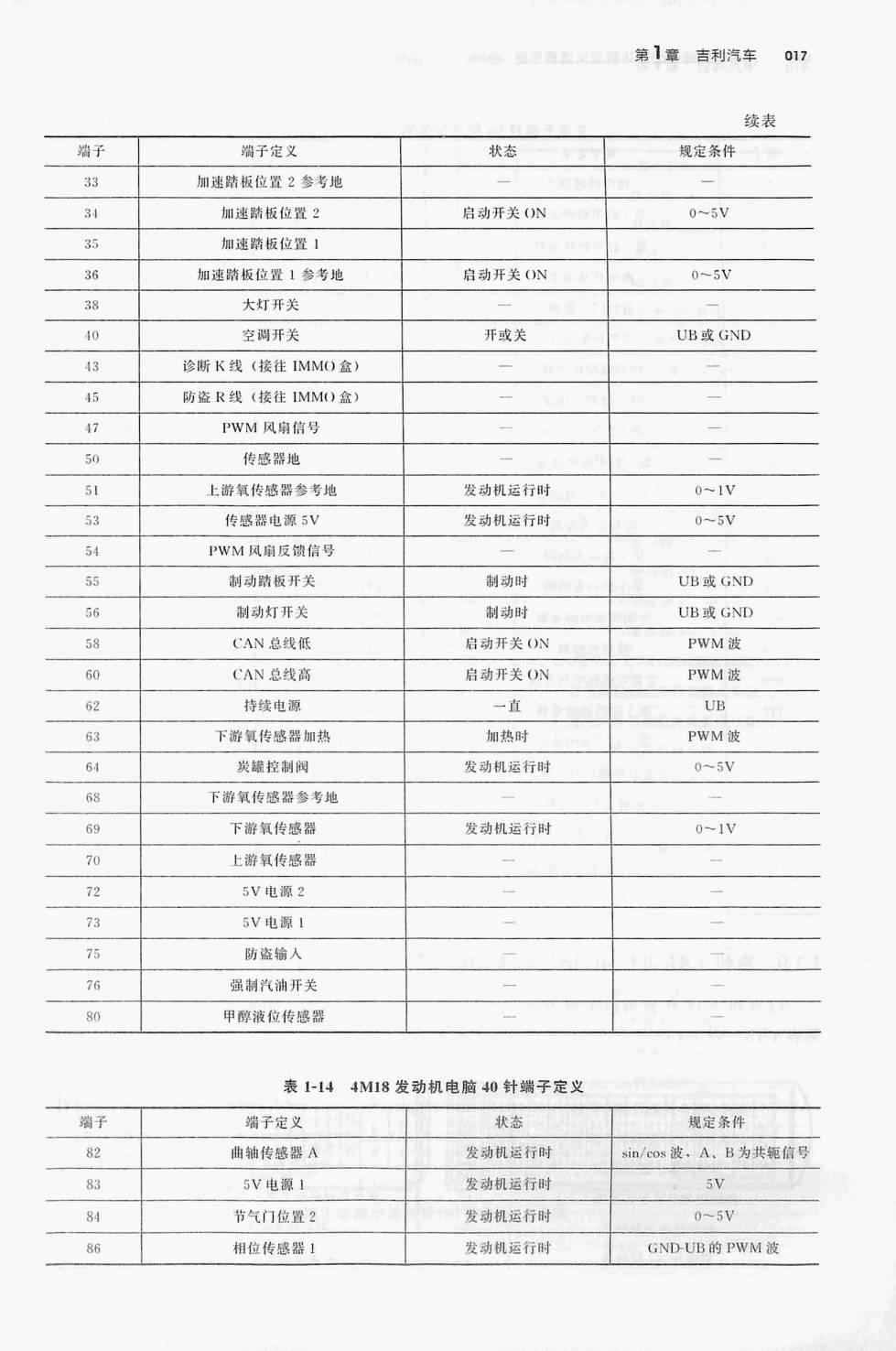

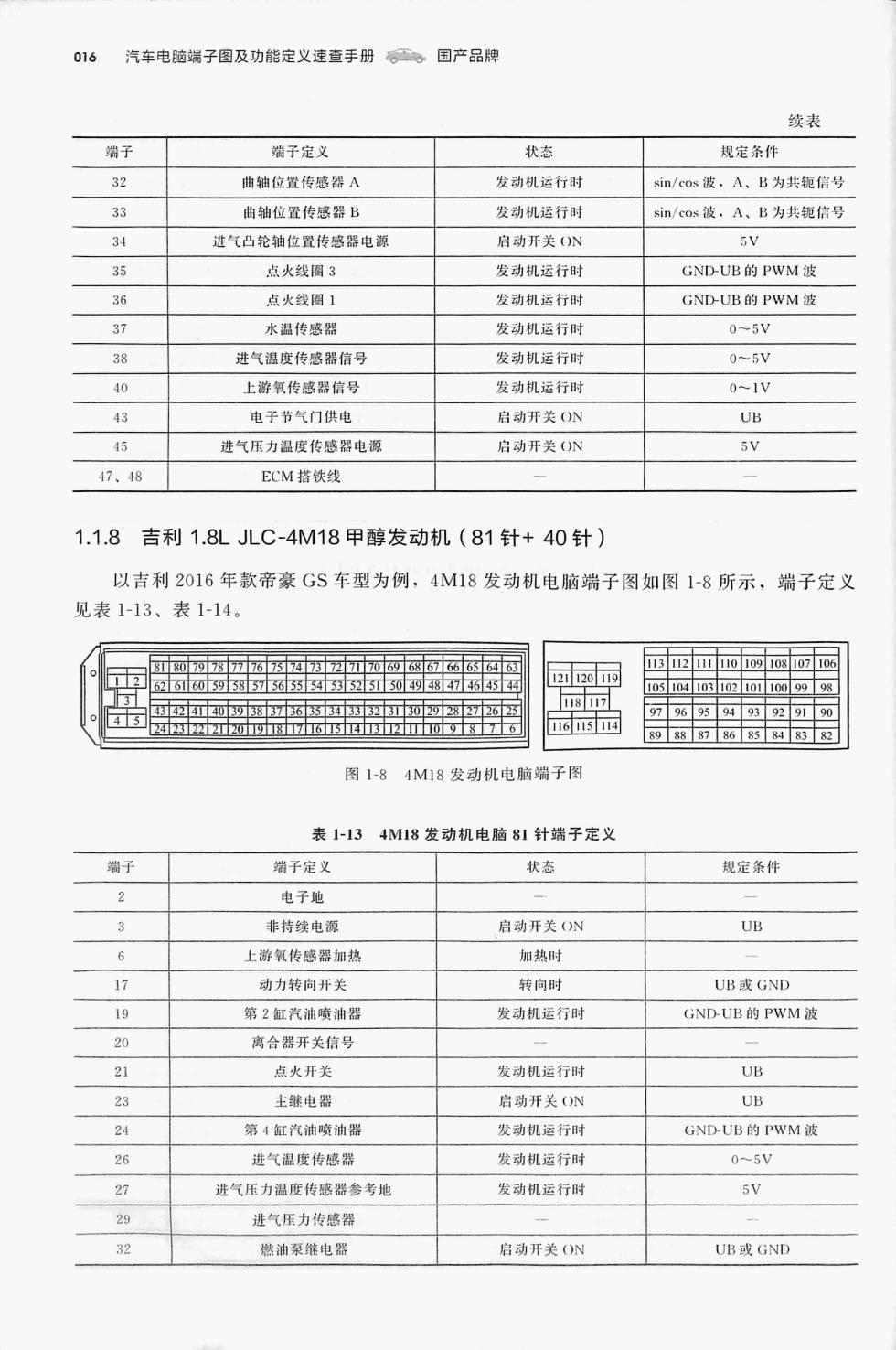

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表1-13
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 端子定义 | 状态 | 规定条件 |
| 2 | 电子地 | ||
| 3 | 非持续电源 | 启动开关 ON | UB |
| 6 | 上游氧传感器加热 | 加热时 | |
| 17 | 动力转向开关 | 转向时 | UB或 GND |
| 19 | 发动机运行时 | GND-UB 的PWM波 | |
| 20 | 离合器开关信号 | ||
| 21 | 点火开关 | 发动机运行时 | UB |
| 23 | 主继电器 | 启动开关OON | UB |
| 24 | 发动机运行时 | GND-UB的PWM波 | |
| 26 | 进气温度传感器 | 发动机运行时 | 0~5V |
| 27 | 进气压力温度传感器参考地 | 发动机运行时 | 5V |
| 29 | 进气压力传感器 | ||
| 32 | 燃油泵继电器 | 启动开关ON | UB或 GND |
表1-14 4M18发动机电脑40针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 織子 | 端子定义 | 状态 | 规定条件 |
| 82 | 曲轴传感器 A | 发动机运行时 | sin/cos波，A、B为共轭信号 |
| 83 | 5V电源1 | 发动机运行时 | 5V |
| 84 | 节气门位置？ | 发动机运行时 | 0~5V |
| 86 | 相位传感器！ | 发动机运行时 | GND-UB的PWM波 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
