吉利1.8L JLC-4G18发动机(64针+48针)端子
吉利1.8L JLC-4G18发动机(64针+48针) 原始资料第14页
吉利1.8L JLC-4G18发动机(64针+48针)端子
吉利1.8L JLC-4G18发动机(64针+48针) 原始资料第14页

端子定义整理表

以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

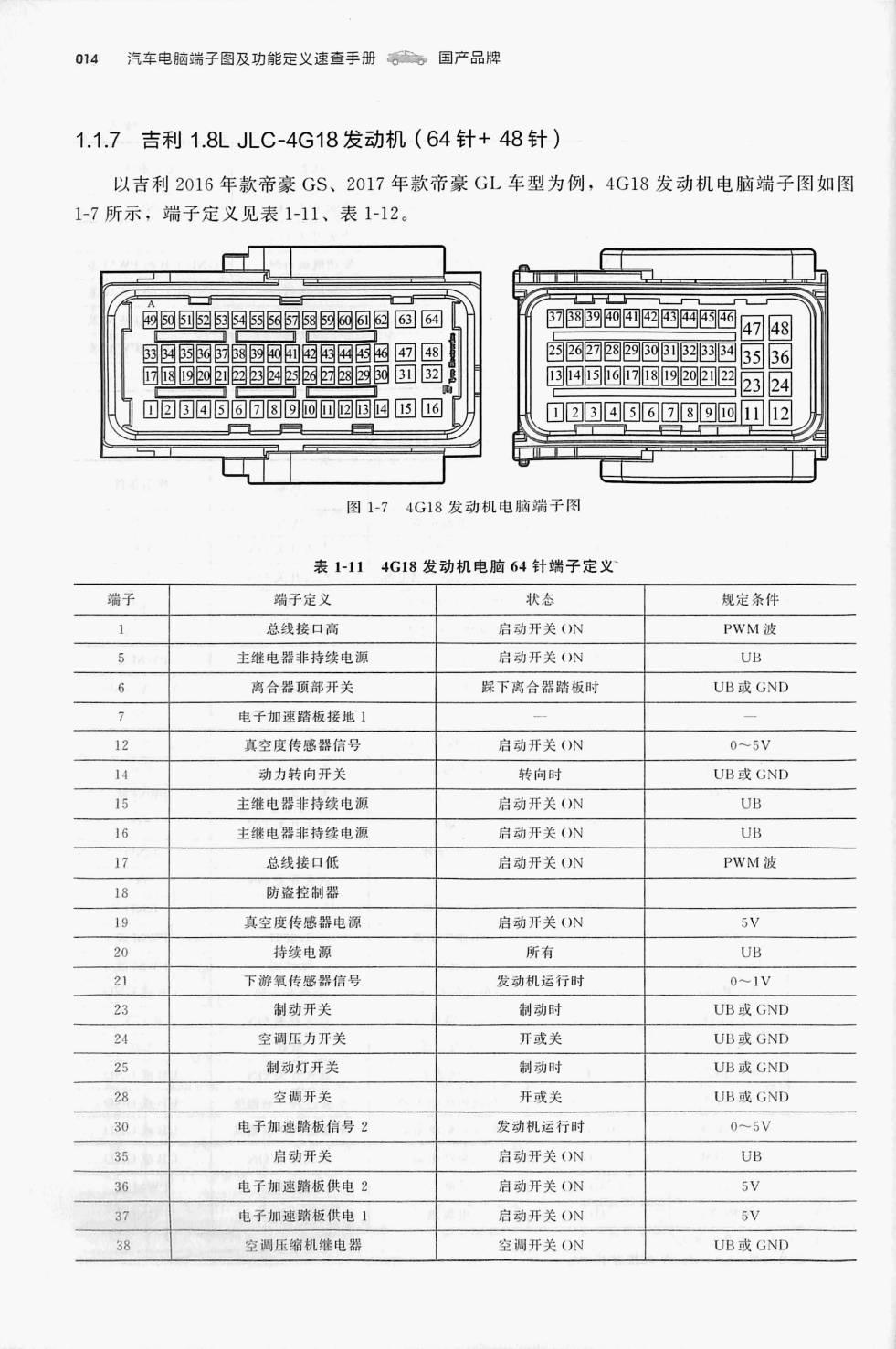

表1-11 4G18 发动机电脑64 针端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
端子 缁子定义 状态 规定条件
1 总线接口高 启动开关 ON PWM波
5 主维电器非持续电源 启动开关 ON UB
6 离合器顶部开关 踩下离合器踏板时 UB或 GND
电子加速踏板接地】
12 真空度传感器信号 启动开关 ON 0～5V
14 动力转向开关 转向时 UB或 GND
15 主继电器非持续电源 启动开关 ON UB
16 主继电器非持续电源 启动开关ON UB
17 总线接口低 启动开关 ON PWM 波
18 防盜控制器
19 真空度传感器电源 启动开关 ON 5V
20 持续电源 所有 UB
21 下游氧传感器信号 发动机运行时 0~IV
23 制动开关 制动时 UB或 GND
24 空调压力开关 开或关 UB或 GND
25 制动灯开关 制动时 UB或 GND
28 空调开关 开或关 UB或 GND
30 电子加速踏板信号 2 发动机运行时 0～5V
35 启动开关 启动开关 OON UB
36 电子加速踏板供电2 启动开关 ON 5V
37 电子加速踏板供电1 启动开关 ON 5V
38 空调压缩机继电器 空调开关 ON UB或GND

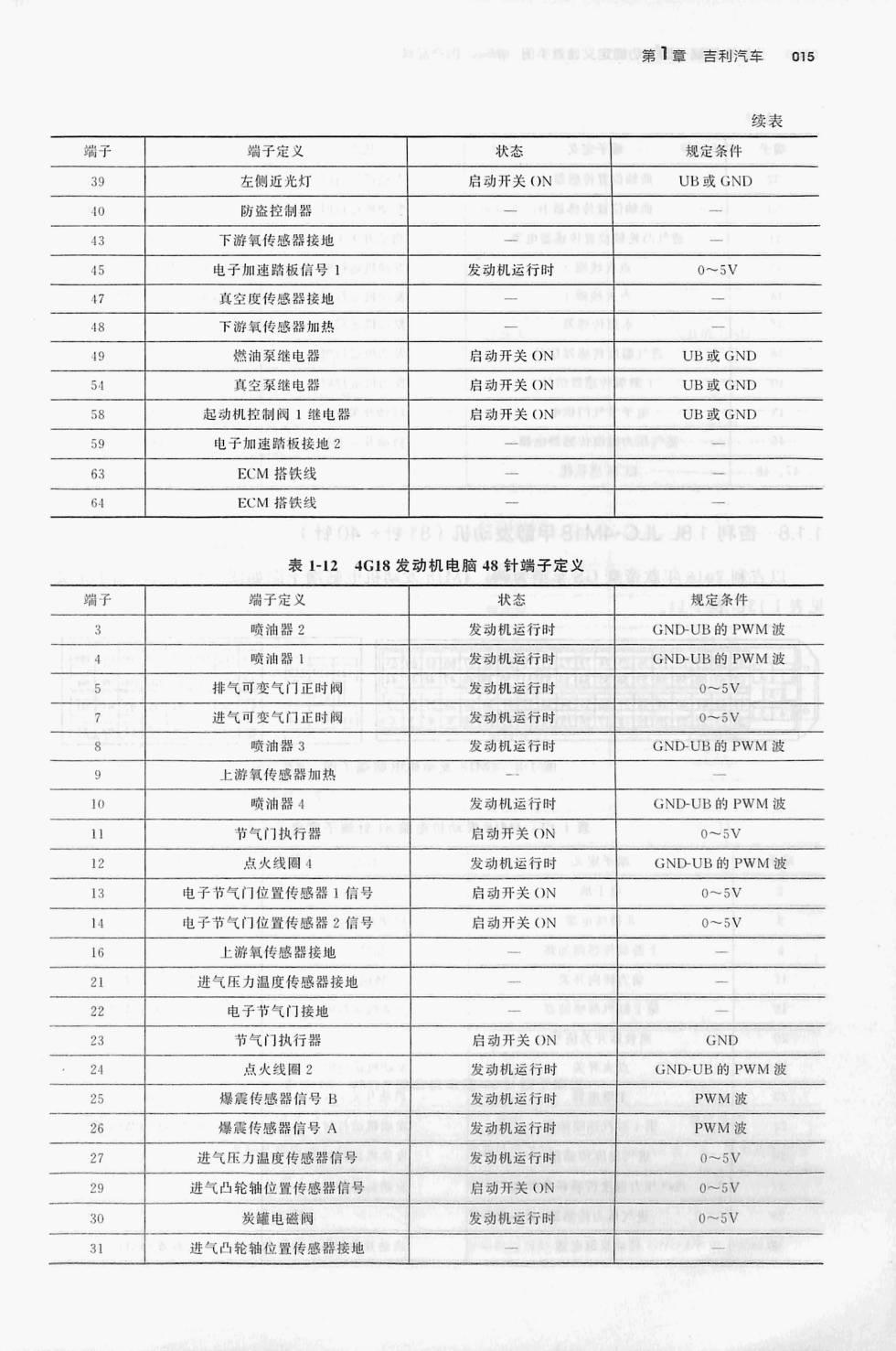

表1-12 4G18 发动机电脑48针端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
端子 淄子定义 状态 规定条件
3 喷油器 2 发动机运行时 GND-UB 的PWM波
喷油器1 发动机运行时 GND-UB的PWM波
5 排气可变气门正时阀 发动机运行时 0~5V
7 进气可变气门正时阀 发动机运行时 0～5V
喷油器 3 发动机运行时 GND-UB 的 PWM波
9 上游氧传感器加热
10 喷油器4 发动机运行时 GND-UB 的PWM波
11 节气门执行器 启动开关 ON 0~5V
12 点火线圈4 发动机运行时 GND-UB 的PWM波
13 电子节气门位置传感器1信号 启动开关 ON 0~5V
14 电子节气门位置传感器2信号 启动开关 (ON 0~5V
16 上游氧传感器接地
21 进气压力温度传感器接地
22 电子节气门接地
23 节气门执行器 启动开关 ON GND
24 点火线圈2 发动机运行时 GND-UB 的 PWM波
25 爆震传感器信号 B 发动机运行时 PWM波
26 爆震传感器信号 A 发动机运行时 PWM波
27 进气压力温度传感器信号 发动机运行时 0~5V
29 进气凸轮轴位置传感器信号 启动开关 ON 0～5W
30 炭罐电磁阀 发动机运行时 0~5V
31 进气凸轮轴位置传感器接地

说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
