整理威麟X5多媒体电脑(16针+16针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

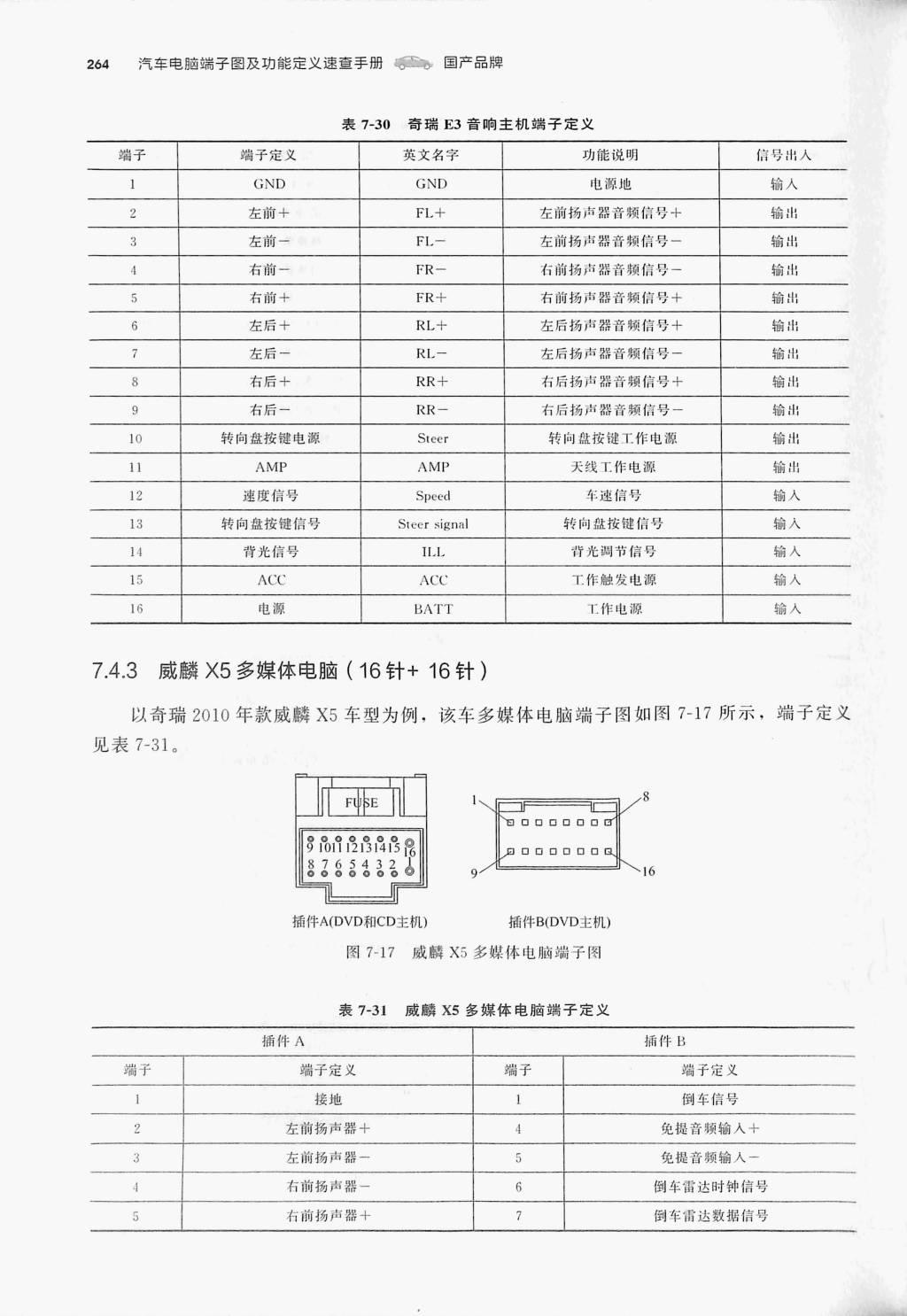

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表7-30 奇瑞 F3 音响主机端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 |
|---|---|---|---|---|
| 端子 | 端子定义 | 英文名字 | 功能说明 | 信号出人 |
| 1 | GND | GND | 电源地 | 输入 |
| 2 | 左前+ | FL+ | 左前扬声器音频信号+ | 输出 |
| 3 | 左前一 | FL一 | 左前扬声器音频信号一 | 籀出 |
| 4 | 右前一 | FR一 | 右前扬声器音频信号一 | 输出 |
| 5 | 右前+ | FR+ | 右前扬声器音频信号+ | 输出 |
| 6 | 左后+ | RL+ | 左后扬声器音频信号十 | 输影 |
| 7 | 左后一 | RL一 | 左后扬声器音频信号一 | 输出 |
| 8 | 右后十 | RR+ | 右后扬声器音频信号+ | 输出 |
| 9 | 右后一 | RR— | 右后扬声器音频信号一 | 输出 |
| 10 | 转向盘按键电源 | Stcer | 转向盘按键工作电源 | 输出 |
| 11 | AMP | AMP | 天线工作电源 | 输出 |
| 12 | 速度信号 | Speed | 车速信号 | 输入 |
| 13 | 转向盘按键信号 | Sieer signal | 转向盘按键信号 | 输入 |
| 14 | 背光信号 | 背光调节信号 | 输入 | |
| 15 | ACC | ACC | 工作触发电源 | 输入 |
| 16 | 电源 | BAT① | 工作电源 | 输入 |
表 7-31 威麟 X5 多媒体电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 插件 A | 插件 B | ||
| 端子 | 端子定义 | 端子 | 𧍒于定义 |
| 接地 | 倒车信号 | ||
| 左前扬声器十 | 4 | 免提音频输入+ | |
| 3 | 左前扬声器一 | 5 | 免提音频输入一 |
| 4 | 有前扬声器一 | 6 | 倒车笛达时钟信号 |
| 右前扬声器十 | 倒车雷达数据信号 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
