2024+ 特斯拉 Model 3 前车身控制器更换：3 螺栓 10 N·m、DUAL_MIX 配置与更换后例程

前车身控制器更换后，机械固定完成不代表维修结束。低压供电恢复、固件重装、冷却液泵配置及更换后例程都属于原厂流程的一部分。

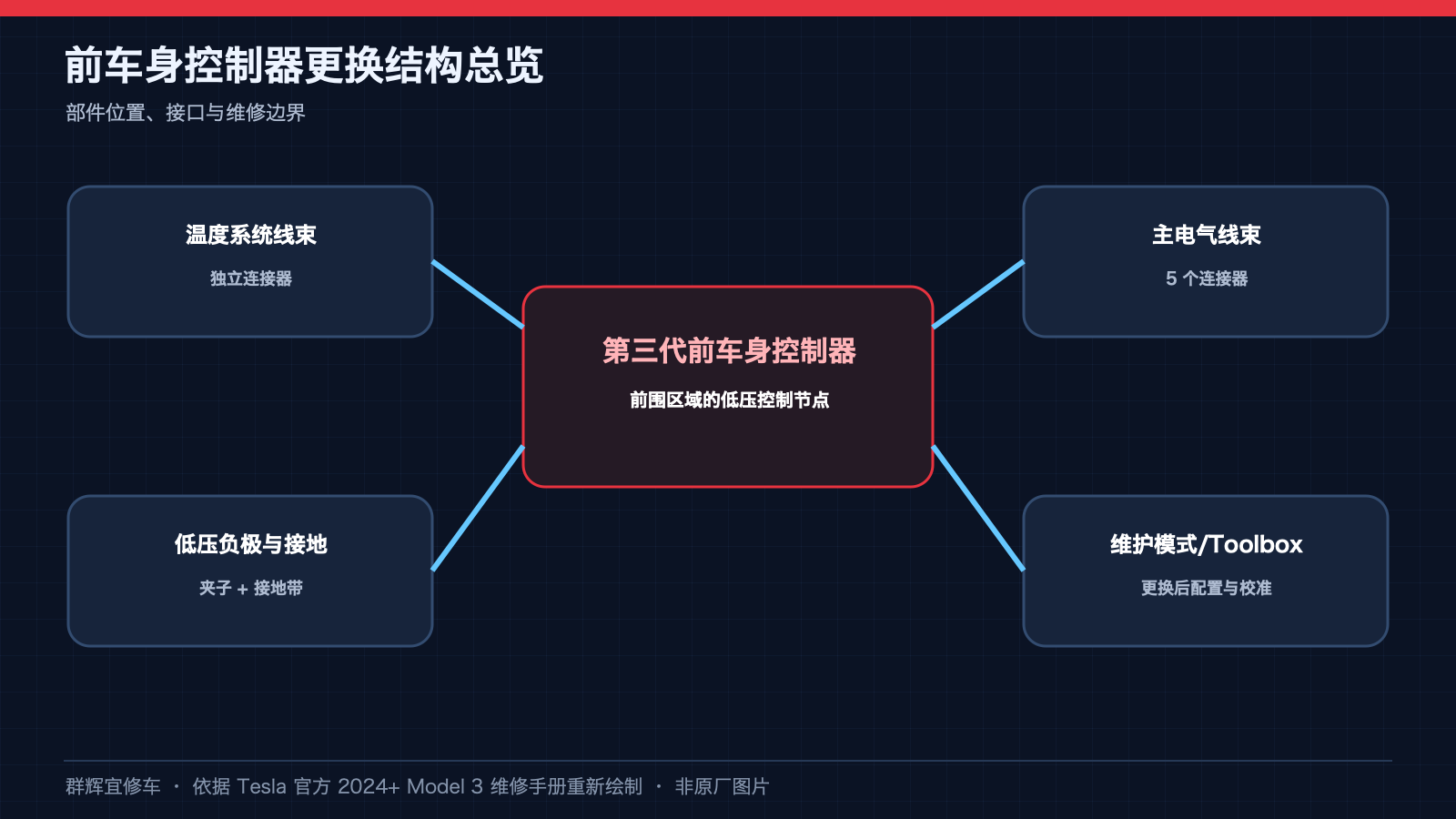

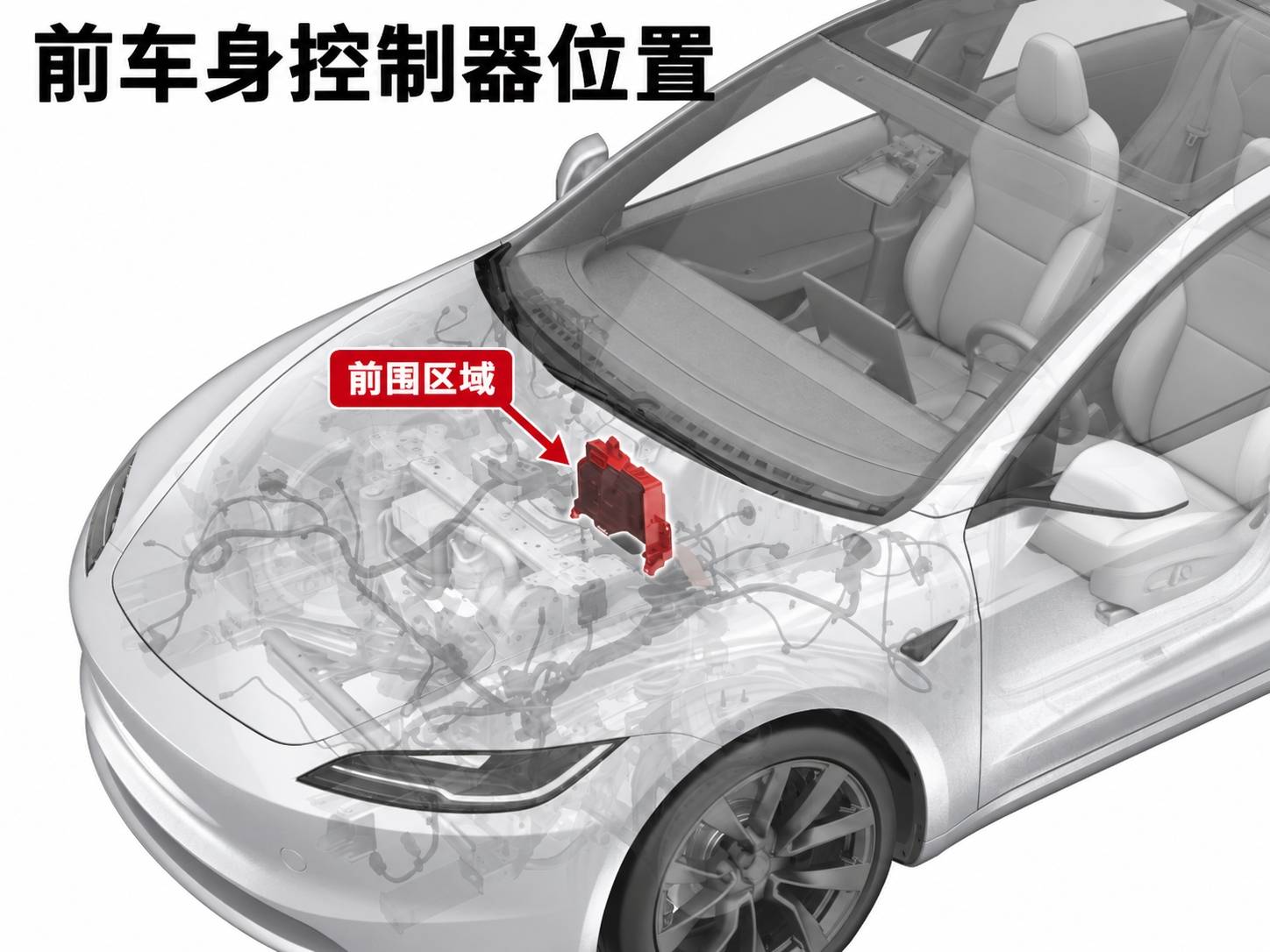

前控制器返修必须分清外侧热管理插头、盖板内五个插头、接地带和负极线束卡子。

适用范围：本文按 Tesla 2024+ Model 3 中英文前车身控制器程序（页面日期 2026-08-09）和所链接的前围篦板、低压电源及软件程序整理。需按 VIN、市场、控制器和软件版本核对适用性，由具备相应条件的专业人员执行。原厂部分插图/演示视频使用既有前舱布局，不能据示例认定所有 2024+ 实车的低压电池与周边附件相同。

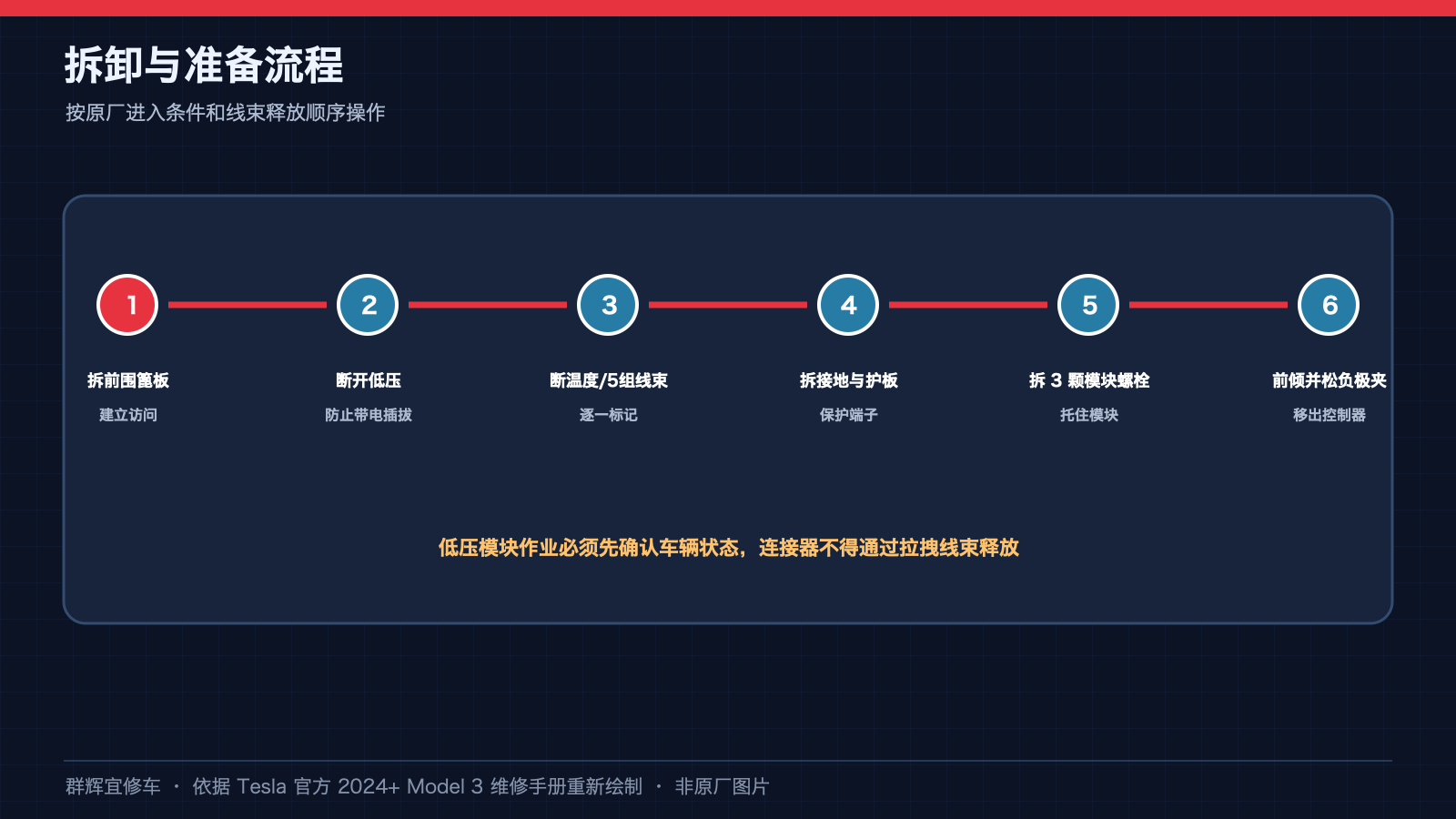

一、准备工具与前围作业通道

• 原厂设备清单列低压电池维护设备 1849737-**-A，具体后缀按地区选择；RJ45 以太网线 1773595-00-A；OBD II 转 RJ45 适配器 1930388-00-A。使用与车辆低压系统和当前诊断程序匹配的设备，不把普通充电器参数自行套用。

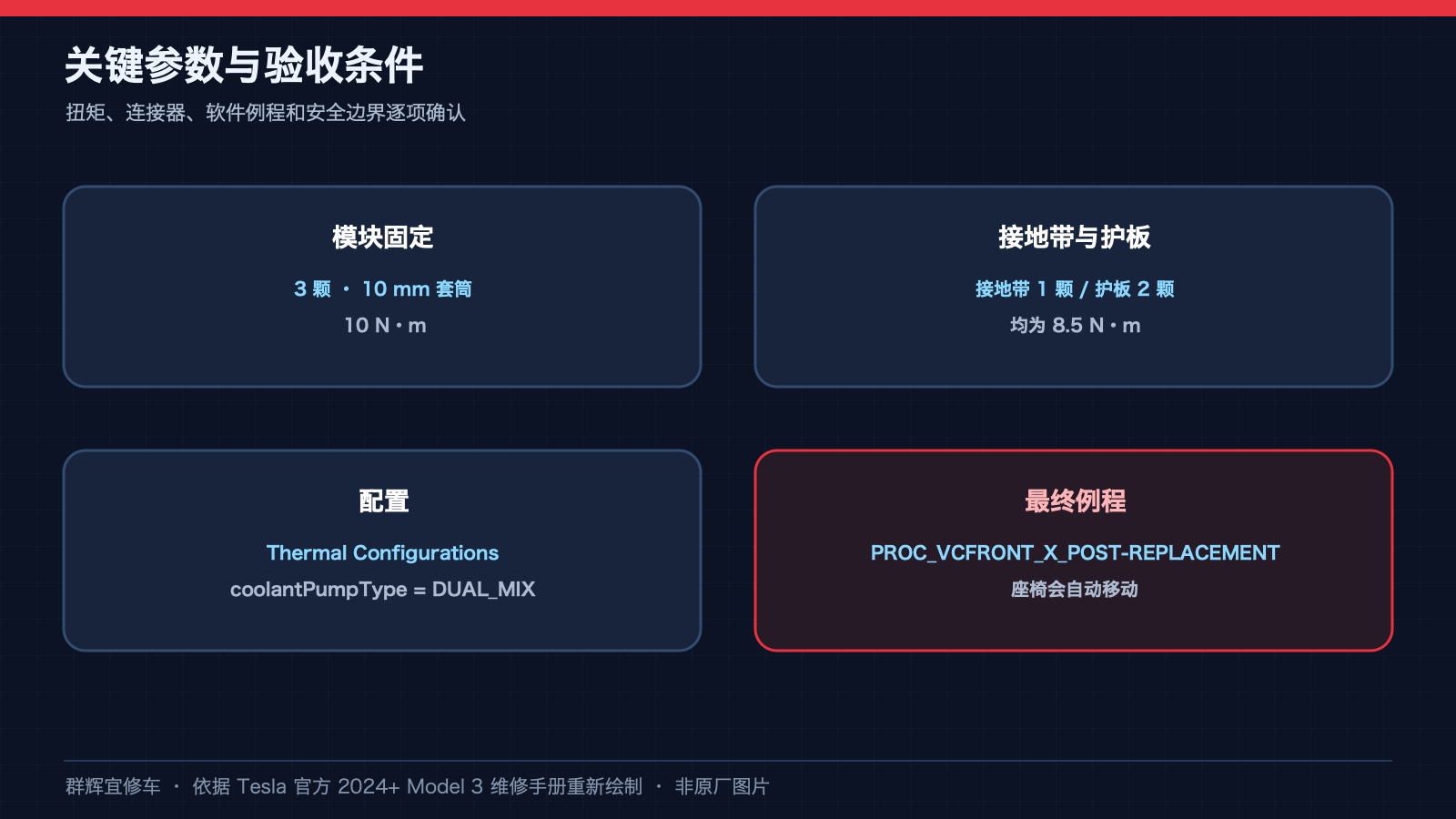

• 本程序三组紧固件均推荐 10 mm 套筒，允许按原厂条件重复使用；应备合适量程的扭矩扳手。车身固定 3 螺栓为 10 N·m，盖板 2 螺栓和接地带螺栓为 8.5 N·m。
• 先按前围篦板程序建立通道：打开左前门并降窗，拆前舱后裙板、新风进气槽和两侧雨刮臂；释放两侧减震塔盖卡子并向内暂放，拆两侧机盖铰链盖。
• 断开主清洗管，释放篦板上的线束卡子与清洗管卡子，再释放篦板 4 个卡子和 2 个推压卡子，取下篦板。不能把整件强行从挡风玻璃边缘撬起。

二、按当前锂低压程序断电

• 拔掉充电线，关闭空调后至少等 30 秒。打开车门并降窗，两后门撞销穿放毛巾防止锁闩锁住。
• 最后一次车窗动作后至少等 1 分钟，才可断开低压电源。提前完成需要电动操作的准备，不在断电后尝试移动座椅或车窗。
• 触屏 Controls → Safety → Power Off 关闭车辆。操作电池绿色锁片，再依次释放黑色锁扣的 1、2 号机构，完全解锁后向上拔出低压电池连接器。随后断开急救人员回路，等待 2 分钟再开展维修。
• 低压断电不等于高压验电。本文的控制器操作不得扩展为触碰压缩机、逆变器等高压部件；涉及高压必须另执行匹配的原厂高压禁用及验证流程。

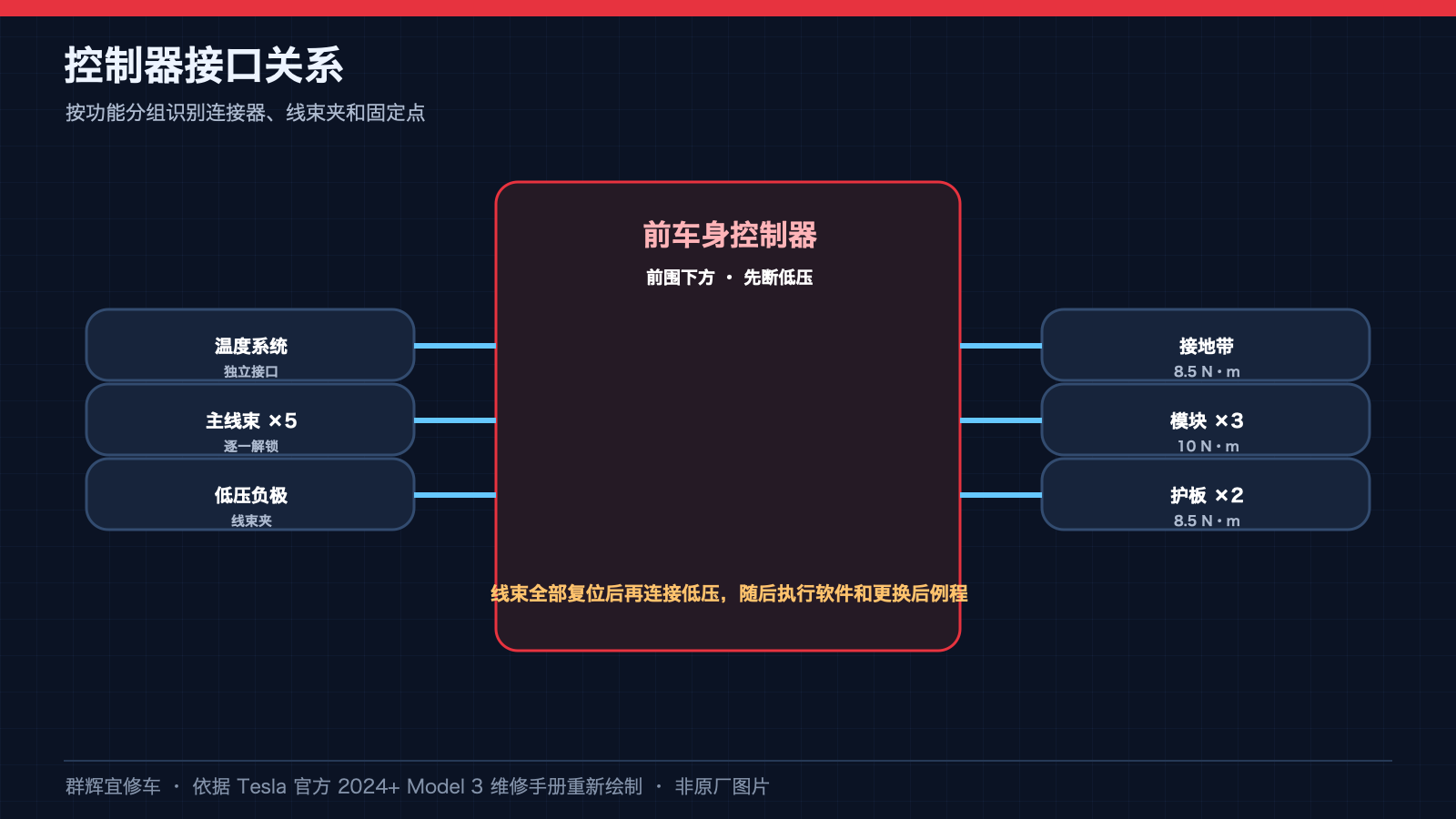

三、拆插头与盖板，区分两种 8.5 N·m 固定点

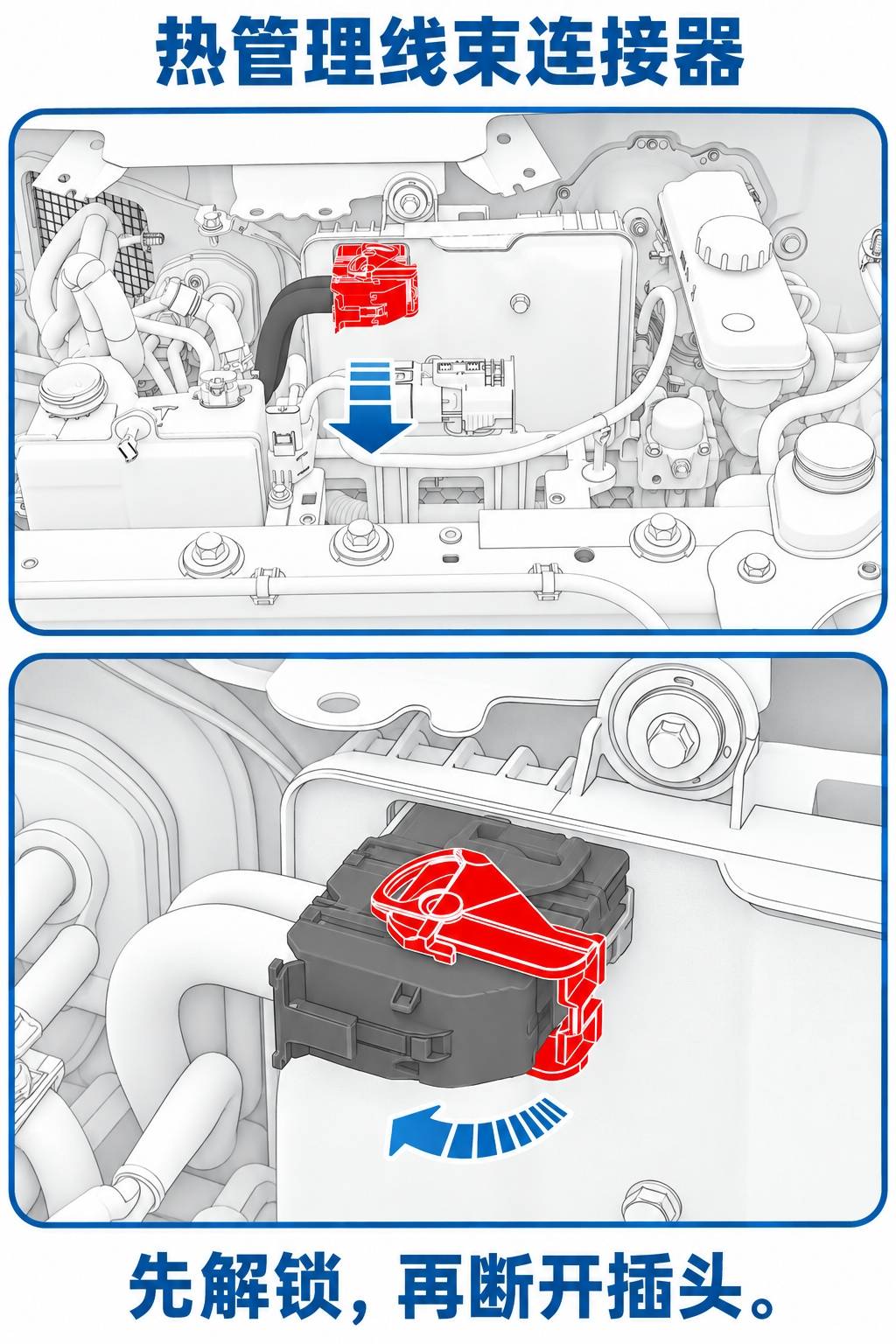

先断开模块外侧热管理线束连接器，按实车锁止机构解锁再脱开。

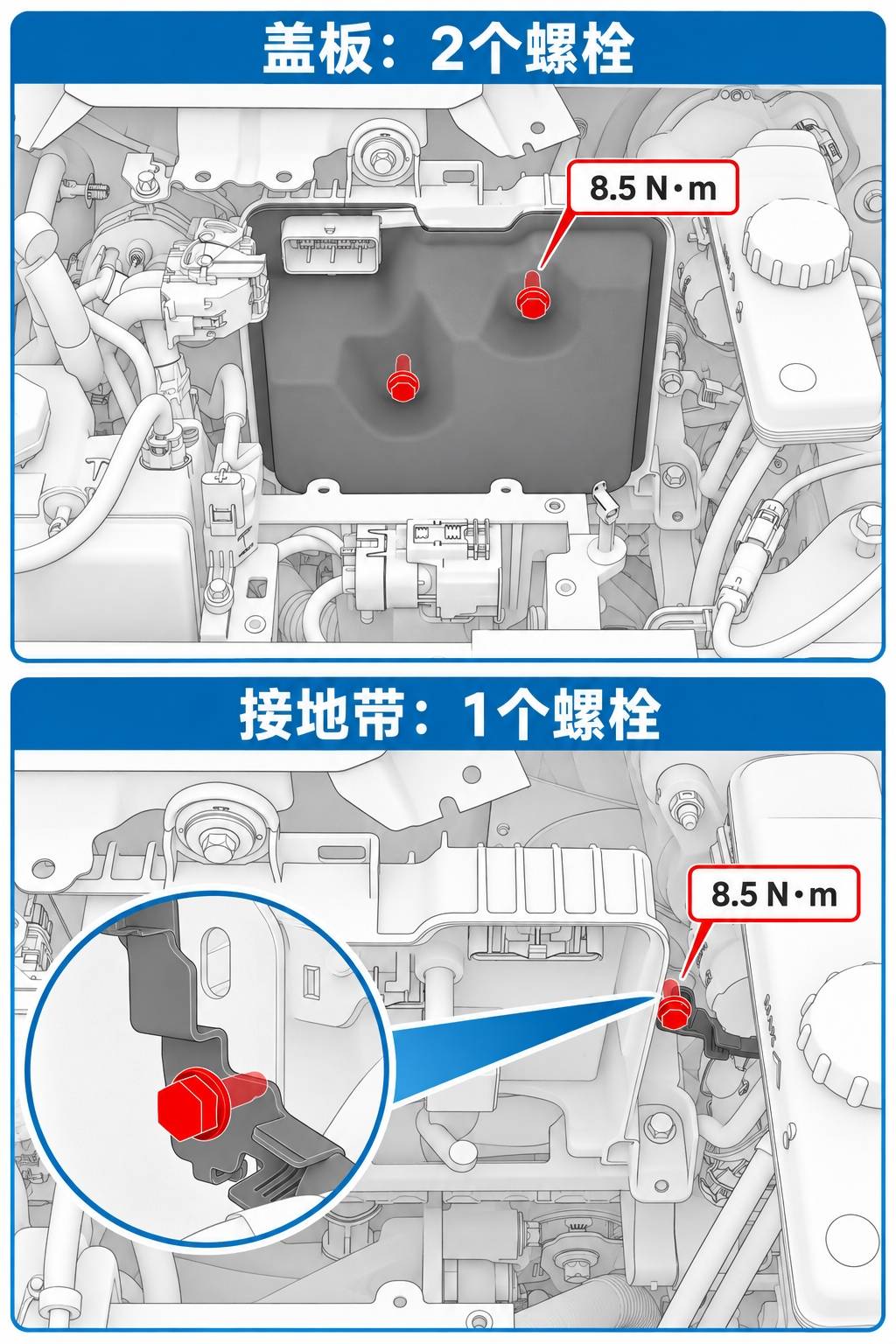

拆下盖板的 2 个螺栓并移走盖板。接地带在之后拆除，先看清下图两种固定点，不能把盖板螺栓误认为车身安装螺栓。

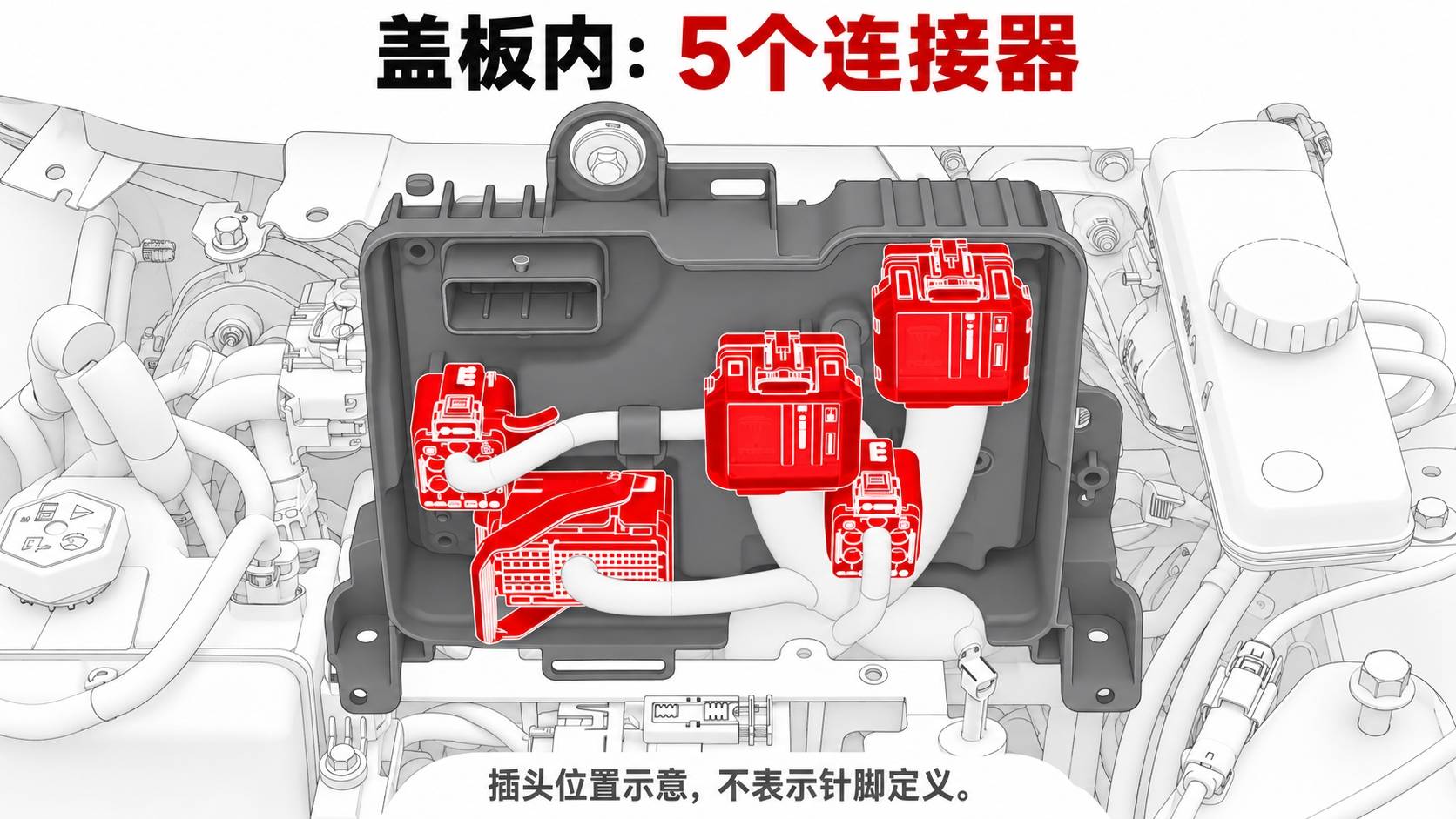

盖板打开后断开内部 5 个电气连接器。解锁并握住插头外壳操作，避免对导线或端子施力；不能把外侧热管理插头计入这 5 个之内。

随后拆下模块右下侧的接地带固定螺栓，释放接地带。图中方位依据原厂观察视角，不是让读者从车辆任意方向判断左右。

四、拆三个安装螺栓后，还有一个线束卡子

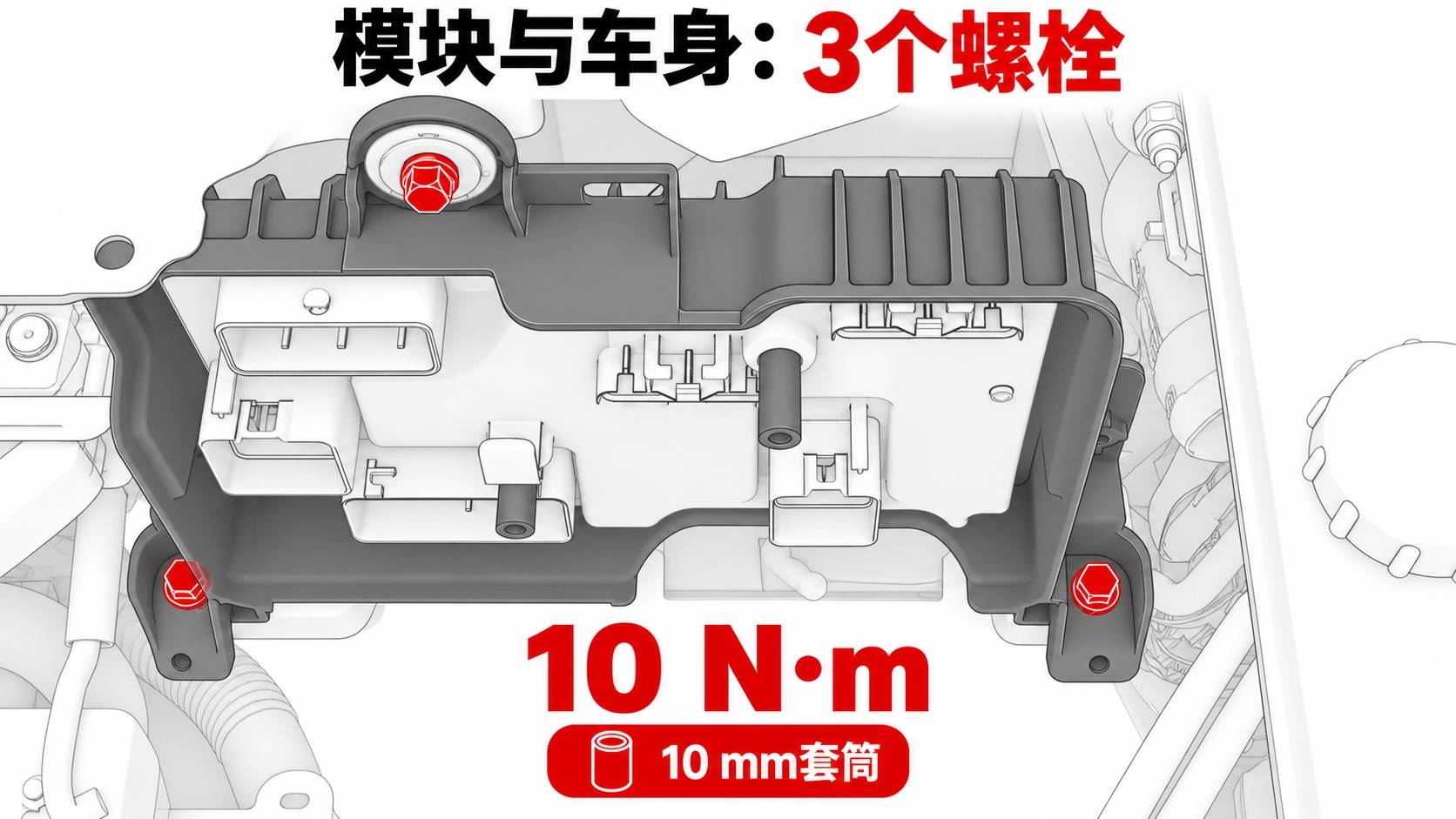

拆除模块固定到车身的 3 个螺栓。支撑模块，不要依赖已松开的线束承重。

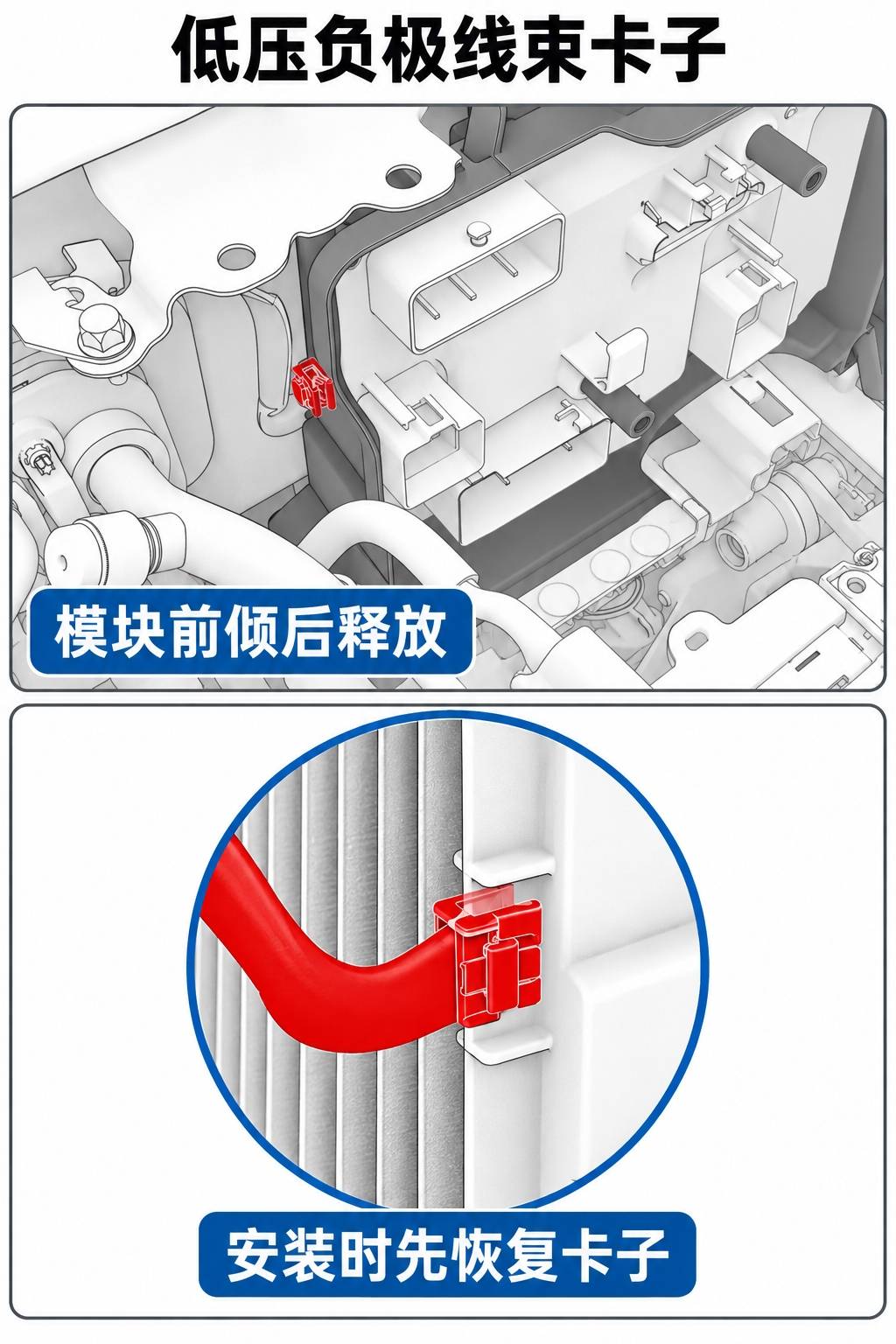

将模块向前倾斜，建立侧后方操作空间，再释放低压负极线束卡子，最后把模块取出。不要漏卡子就向上猛拉。原厂视频只用于补充理解倾斜和卡子位置，不能代替完整步骤。

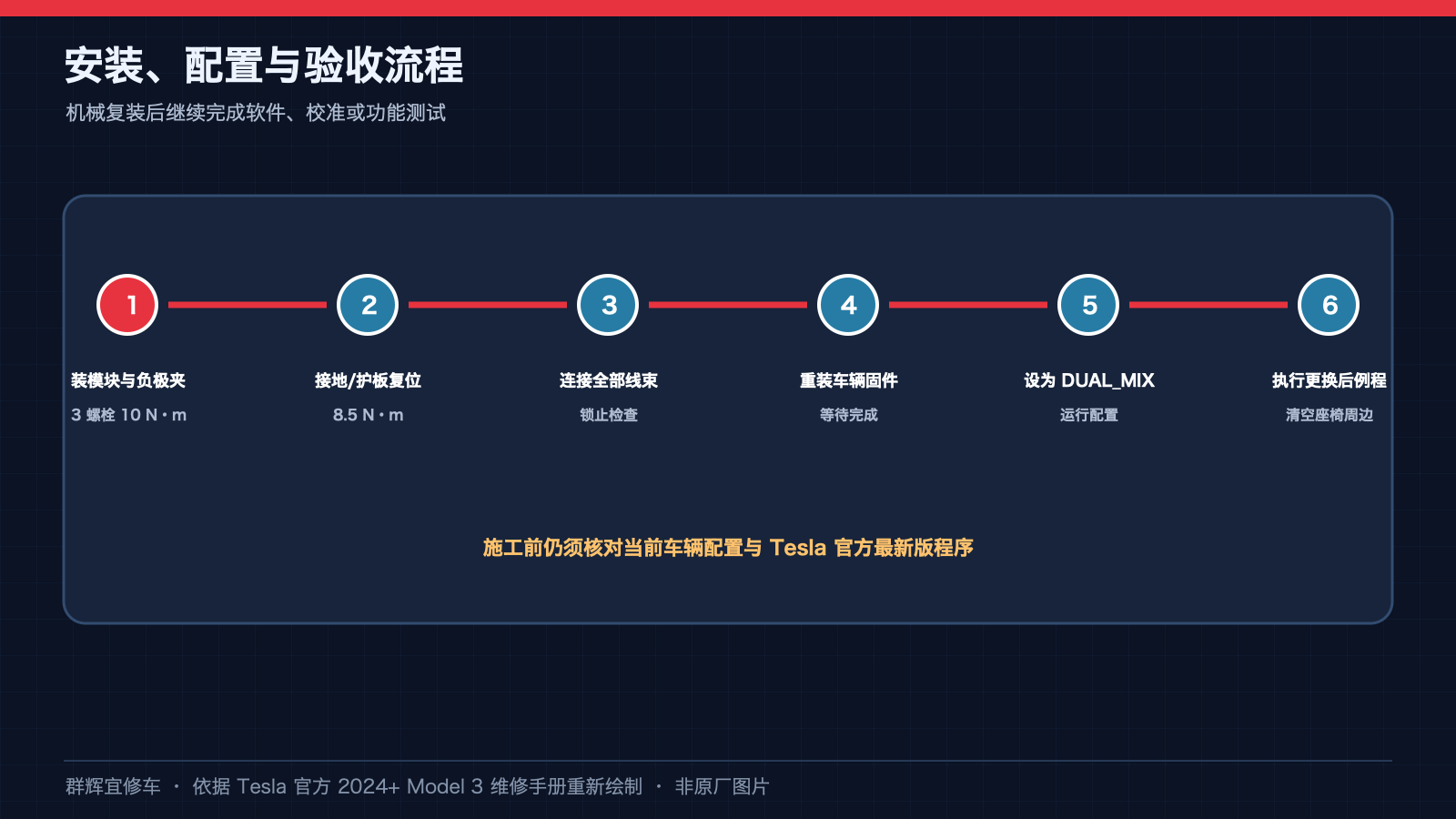

五、按原厂次序装回并复核扭矩

• 把模块放到安装位置并适当前倾，先接回低压负极线束卡子。确认线束走向和卡子咬合，再把模块回到安装位置。
• 装回模块与车身的 3 个螺栓，逐一紧固至 10 N·m。
• 恢复右下侧接地带与模块的连接，固定螺栓紧固至 8.5 N·m。接地带必须由其对应螺栓可靠固定，不能遗漏。
• 接回盖板内全部 5 个电气连接器，逐个复核插接完全就位与锁扣闭合。
• 装复盖板及 2 个固定螺栓，扭矩 8.5 N·m；避免盖板夹住线束。随后接回外侧热管理线束连接器。
• 复核接地带、负极线束卡子、6 处连接器与两类紧固数值均正确，再恢复低压供电。

恢复供电必须先连接急救人员回路，再装低压电池连接器，推入黑色锁扣并锁紧绿色锁片。不要颠倒顺序；配图中的旧布局不能替代当前锂电池连接器程序。

六、固件重装与 DUAL_MIX 配置

按原厂触屏软件重装程序重新安装车辆固件。该链接程序的适用条件为锂离子低压电池、接触器闭合；应先满足其条件，再进入维护模式选择 Software Reinstall，阅读提示后 REQUEST，接着 Software → Software Update → INSTALL NOW。重装完成需确认触屏显示发行说明，并依该子程序退出维护模式；不要把开始下载当成重装成功。

按后续配置所需重新进入相应维护模式。在触屏 Service Mode → Thermal → Actions → Thermal Configurations 中，把 coolantPumpType 配置更改为 DUAL_MIX，选择 Run，并等待例程完成。此项是该更换程序明确要求的配置，不是让所有车型遇到冷却问题就随意改成 DUAL_MIX。实车版本与当前原厂要求不一致时先核实。

七、更换后例程与收尾

• 通过原厂支持的诊断连接将笔记本与车辆连接。使用 Service Mode Plus 的 low-voltage → Front Controller Post-Replacement → Front Controller Post-Replacement Procedure，或 Toolbox 对应动作，执行 PROC_VCFRONT_X_POST-REPLACEMENT-PROCEDURE。
• 运行前清除相关座椅后方、下方的物品和后装附件，确保无人或物品处于运动路径内。原厂明确警告该例程会自动移动座椅。
• 确认例程完成并保存结果；失败或出现异常时按原厂诊断处理，不以重新插拔代替诊断。随后断开笔记本，依所用维护模式的退出规则正确退出。
• 装回前围篦板 4 个卡子及 2 个推压卡子。避免向挡风玻璃施加过大力，以免玻璃开裂。
• 恢复塔盖、机盖铰链盖、清洗管与线束固定卡子，接回主清洗管；按对应程序安装两侧雨刮臂、新风进气槽及后裙板，按维修前状态恢复车窗、座椅、空调、音频及充电设置，并关闭所有车门。核对全部临时用品已移除。
• 按需要执行与市场和灯具版本匹配的前照灯调节程序，不能直接采用另一市场的距离与高度。保存紧固点检查、配置、固件重装及例程结果，并复核相关功能。

资料来源与配图说明

Tesla：前车身控制器拆卸与更换（含原厂视频）；前围篦板；低压电源断开与连接；触屏软件重装；维护模式。

本次全文及全部配图复核2026-09-13：核对当前主程序与前围篦板、低压电源、软件重装关联程序，并复核八张原厂插图、既存视频关键帧及六幅配图。配图参考原厂插图重新绘制，按位置、插头、盖板/接地带、车身固定和负极线束卡子分开放置，并非特斯拉原图。图中细小针脚及周边布局为简化示意，不提供电路测量依据，也不用于确定零件版本。
