2024+ 特斯拉 Model 3 HVAC上部模式执行器更换：T20双螺栓1.2 N·m与定位销

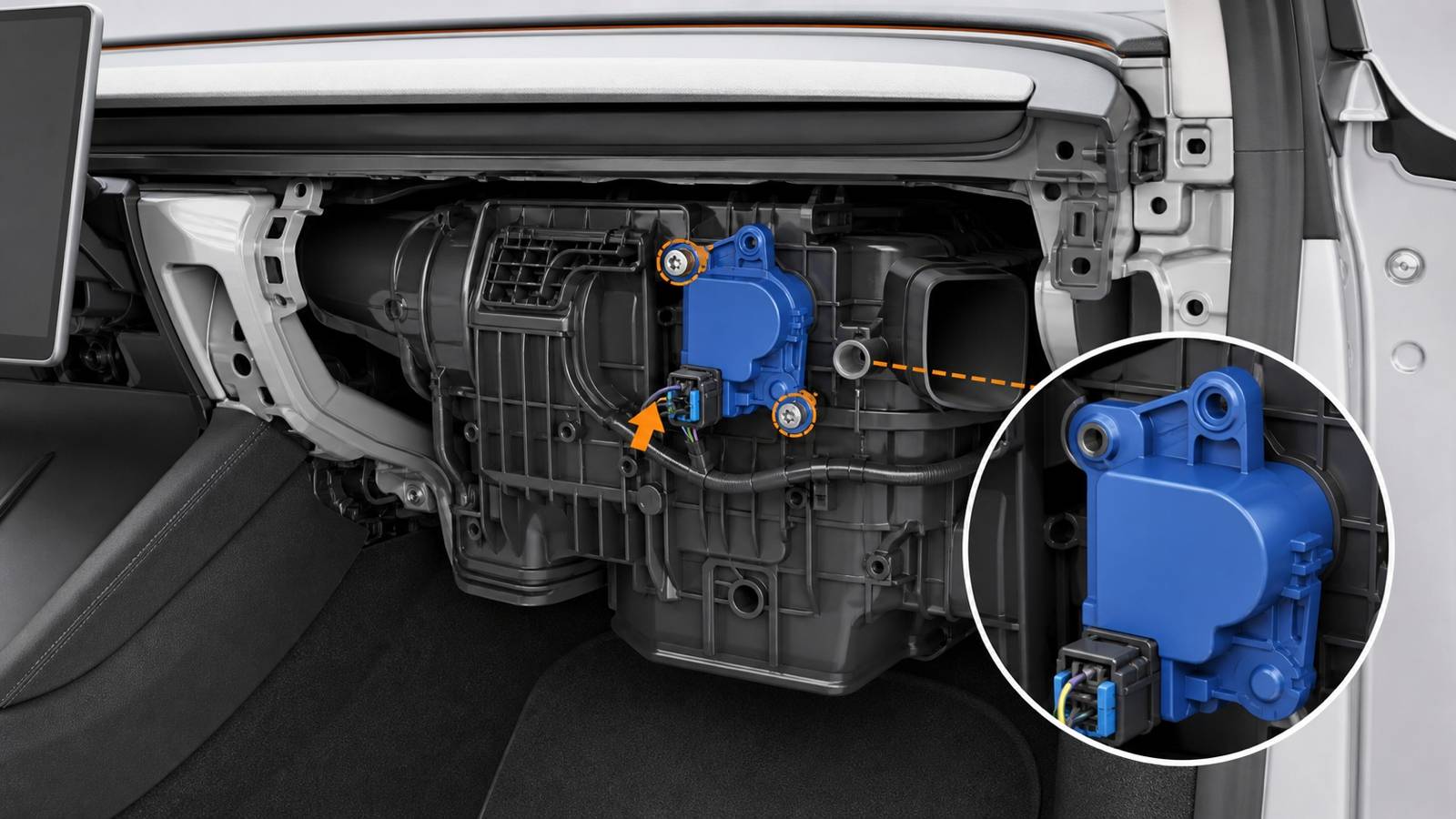

上部模式执行器从副驾侧进入，接近路径比下部执行器短，但仍需断开低压电源并拆手套箱、右侧脚部风管和仪表板气流风管。执行器由一个定位销和 2 个 T20 螺栓定位。

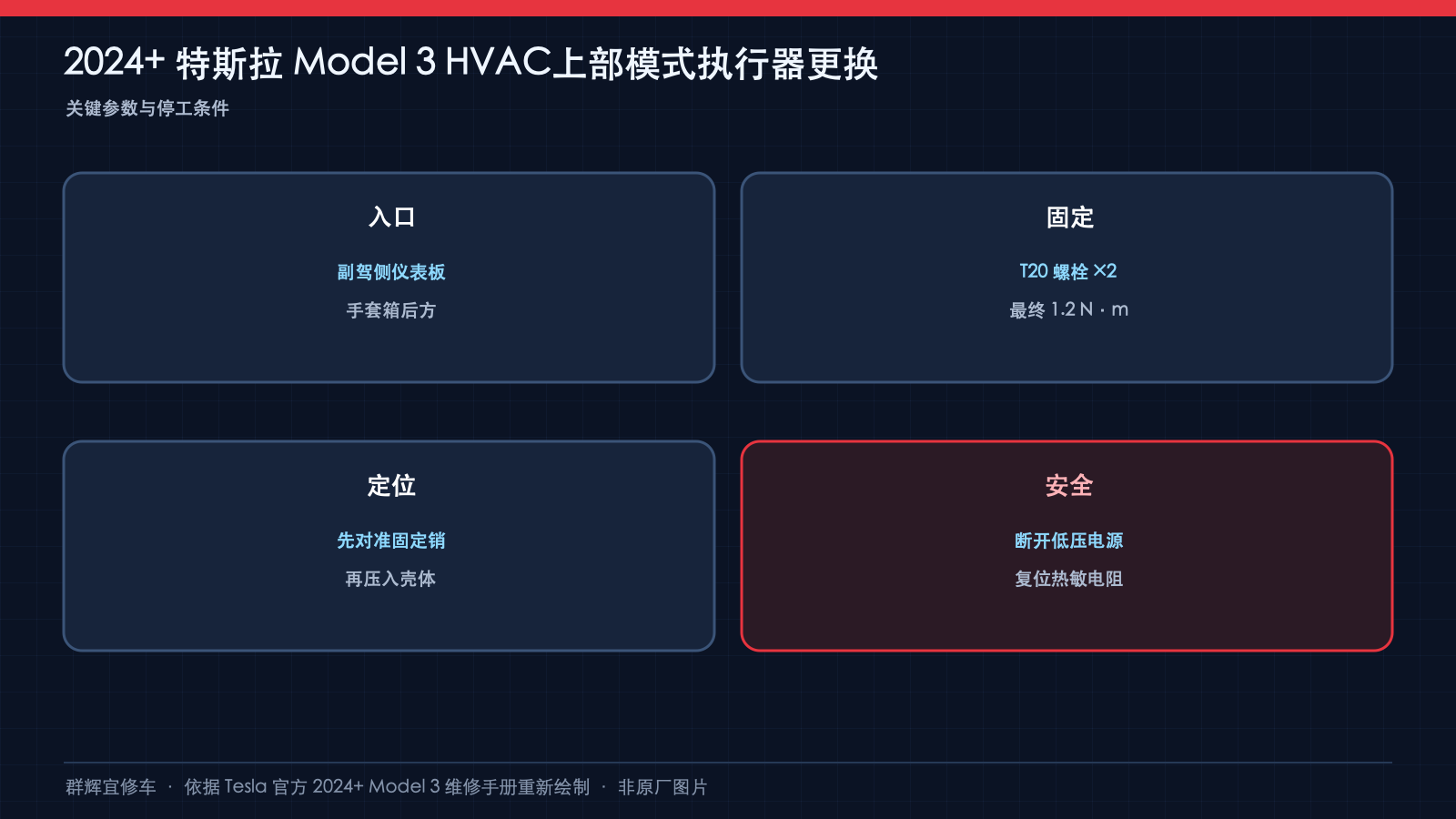

一、适用范围与原厂关键参数

• 校正代码 1810010102，FRT 0.36
• 固定螺栓 2 个：每颗 1.2 N·m，原厂表列重复使用
• 工具：T20 套筒、2 英寸加长件和扭矩扳手
• 作业前断开锂离子低压电源

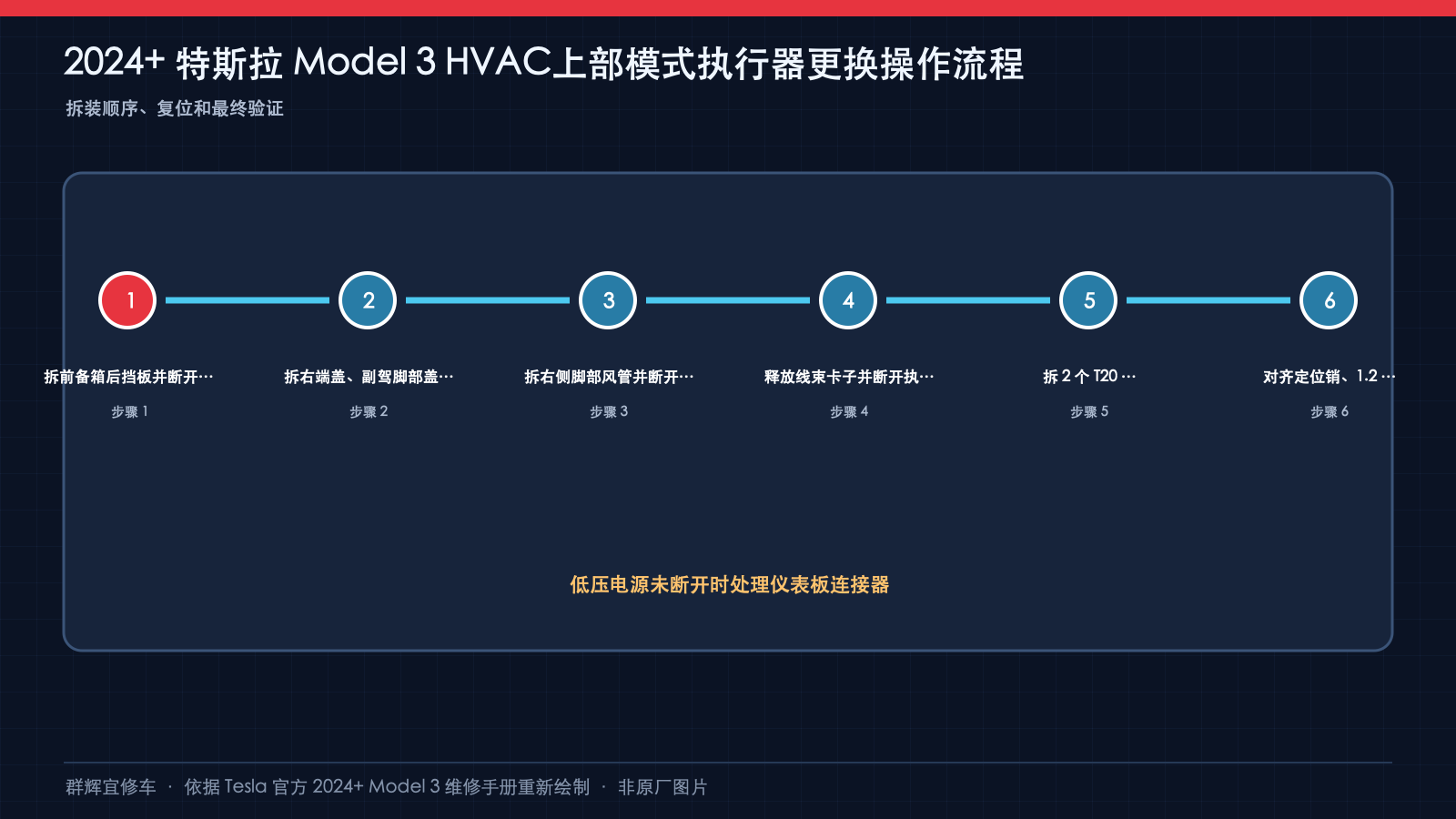

二、原厂操作顺序

• 1. 拆前备箱后挡板并断开低压电源。
• 2. 拆右侧仪表板端盖、副驾脚部盖板和手套箱；此程序无需拆下手套箱 USB 线。

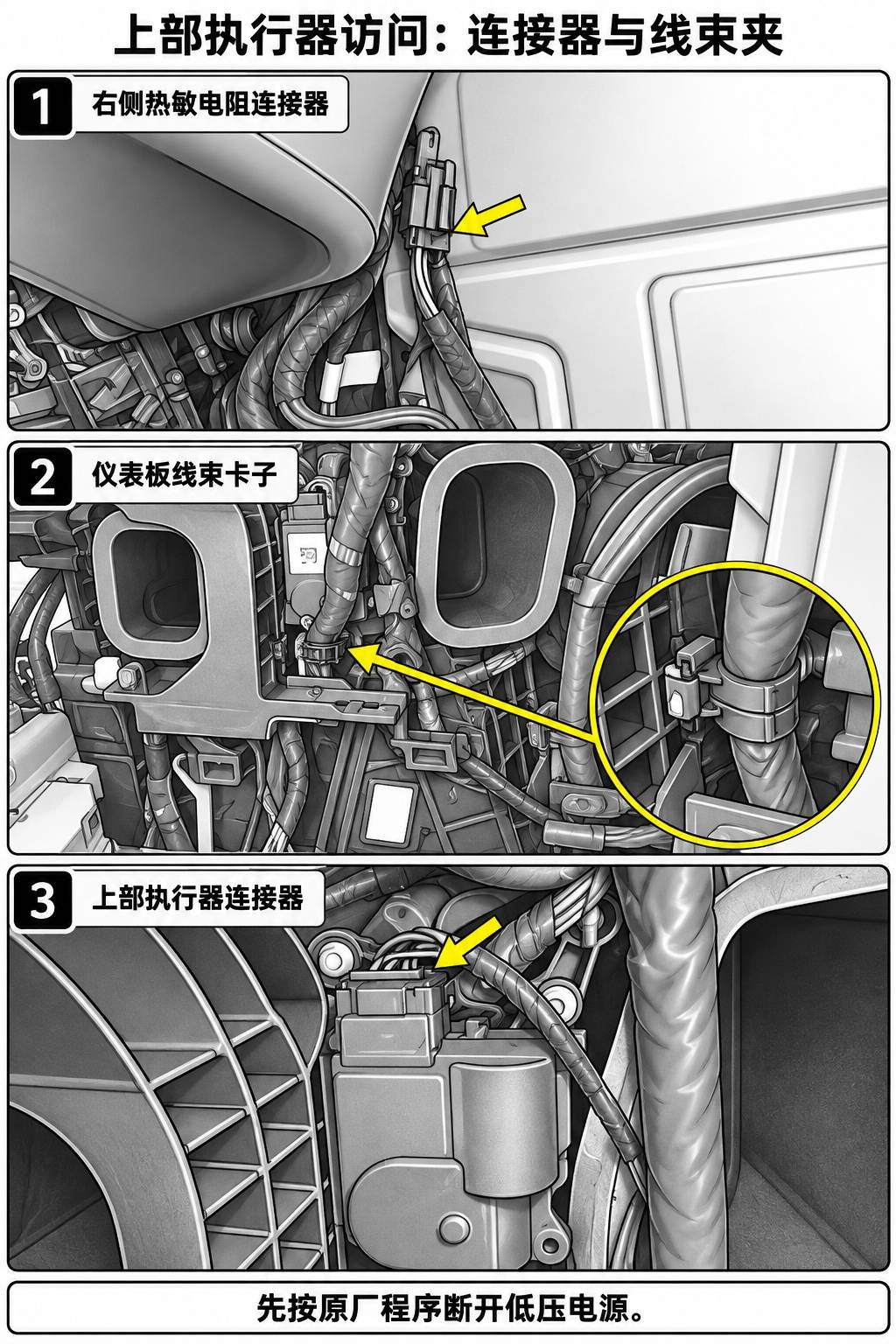

• 3. 拆右侧脚部风管，断开右侧气波管道热敏电阻连接器，再拆右侧气流风管。
• 4. 释放线束卡子并断开执行器连接器。

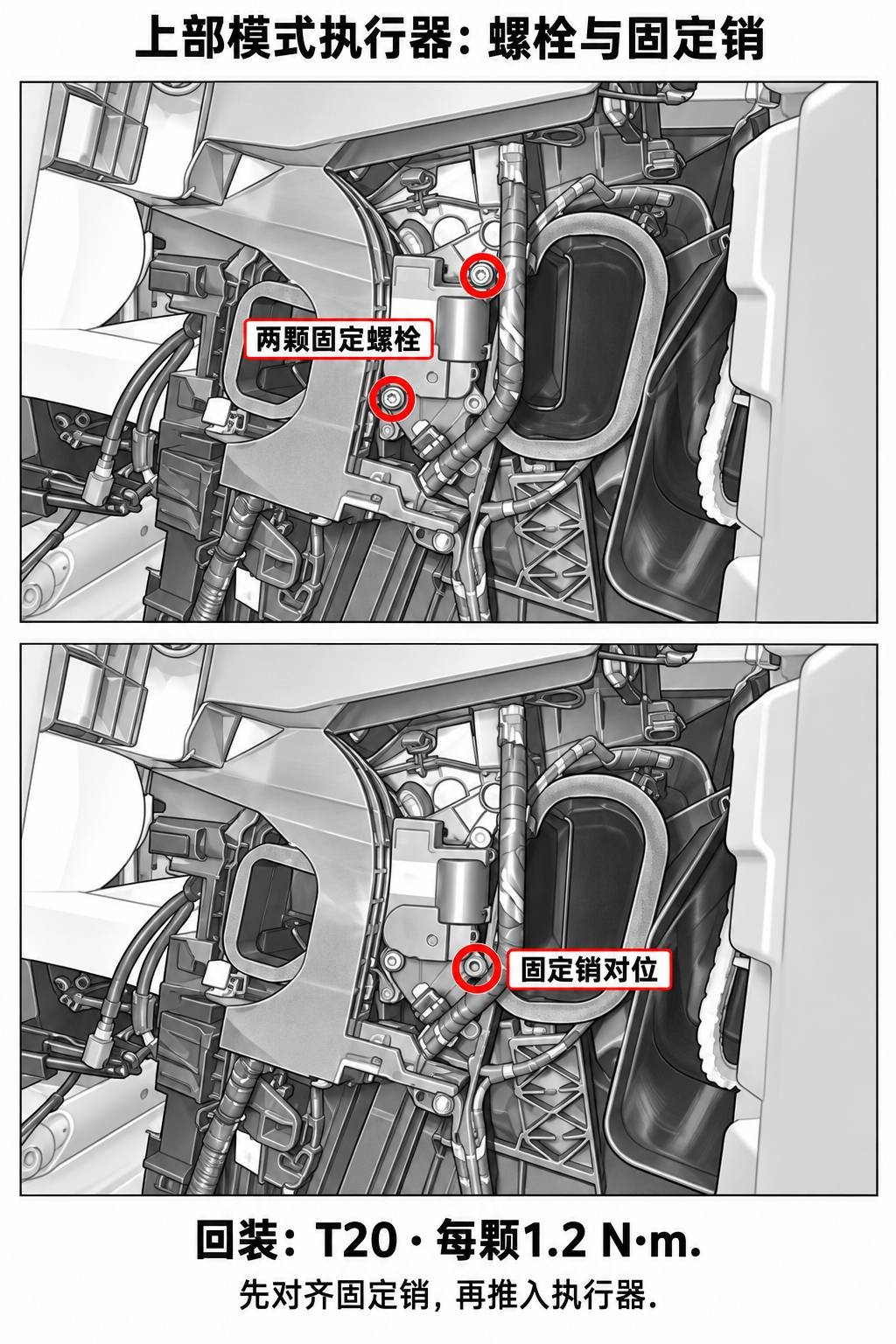

• 5. 拆下2个T20螺栓，释放固定销配合后取下执行器；不要把定位销示意理解为可强行撬断。
• 6. 对齐固定销并推入执行器，安装两颗 T20 螺栓，每颗 1.2 N·m。接回执行器插头并固定仪表板线束卡子，安装右侧气流风管、连接热敏电阻插头，再装右侧脚部风管、手套箱、副驾脚部盖板及右端盖；无需另装手套箱 USB 线。连接低压电源，最后安装前备箱后挡板。

三、安装复核与完工验收

• 必须先按关联程序断开低压电源，再进行后续连接器和执行器拆装。
• 固定销先对齐就位，不用螺栓强行拉入未对正的执行器。
• 复查右侧热敏电阻连接器和仪表板线束卡子，不得漏装。

安全提示：本上部执行器程序要求低压断开和恢复，但未列制冷剂回收或 Toolbox 自检，不混用其他执行器工项。原厂步骤写右侧仪表板端盖，关联链接标题却写左侧；应核对实车右侧部件与适用关联程序，不据链接标题改拆左侧。

资料来源与适用说明

全文与8个原厂图像资源复核日期：2026-09-12。本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。原厂页面可能随版本更新；施工前须按 VIN、地区、固件与零件版本重新核对。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
